Как подключить к двухконтурному котлу бойлер косвенного нагрева: Подключение бойлера ГВС к двухконтурному котлу или колонке — Inside

Содержание

Подключение бойлера ГВС к двухконтурному котлу или колонке

Другие статьи на эту тему:

⇒ Горячее водоснабжение частного загородного дома
⇒ То холодная, то горячая вода идет из котла
⇒ Солнечный коллектор — водонагреватель для дома, бассейна

Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые колонки. Система ГВС с таким котлом (колонкой) получается относительно дешевой и занимает мало места.

Однако, через какое-то время хозяев начинают раздражать недостатки в работе ГВС с двухконтурным котлом (колонкой).

Проточный теплообменник ГВС двухконтурного котла (колонки) начинает греть воду в момент начала разбора воды, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно, за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды.

Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды — величины струи горячей воды, текущей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают исходя из потребности в горячей воде.

Схема ГВС с двухконтурным газовым котлом или колонкой не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам:

Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС. Одновременно пользоваться водой даже в двух местах очень не комфортно.
При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду.
Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
При каждом открытии водоразборного крана двухконтурный котел или колонка перезапускается, постоянно то включается, то выключается, что сокращает ресурс их работы. Частое перезажигание горелки снижает КПД водонагревателя и увеличивает расход газа. Каждый раз горячая вода появляется с задержкой, только после того, как режим нагрева стабилизируется. Часть воды бесполезно уходит в канализацию.
Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически то включается, то гаснет. Соответственно, потребителям идет то холодная, то горячая вода, а также проявляются все недостатки частого перезажигания горелки котла, указанные выше. Для устранения тактования обычно увеличивают расход воды сверх необходимого.
В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

В конечном итоге, использование двухконтурного котла (колонки) в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода электроэнергии и газа на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине

сравнительно низкой стоимости и малых размеров оборудования.

Более экономичной и комфортной является система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

Подробнее читайте: «Горячее водоснабжение частного загородного дома»

Но что делать, если двухконтурный котел или колонка уже стоит в доме или квартире, а работа системы ГВС хозяев не устраивает, и хочется избавиться от её недостатков.

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

1. Есть вариант приобрести бойлер косвенного нагрева, с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого бойлера и дополнительного оборудования для его подключения и обвязки довольно высокая. В данной статье этот вариант на рассматривается.

2. В систему ГВС с двухконтурным котлом или колонкой рекомендую установить бойлер послойного нагрева. В таком бойлере отсутствует теплообменник, что заметно снижает его стоимость.

3. Или, в схему ГВС, между двухконтурным котлом (колонкой) и потребителями горячей воды, устанавливают электрический накопительный водонагреватель — бойлер. Этот вариант не устраняет всех недостатков работы системы ГВС, но позволяет существенно улучшить комфорт пользования водой.

Самым простым способом улучшить систему ГВС с двухконтурным газовым котлом или колонкой является установка электрического накопительного водонагревателя — электробойлера.

Схема подключения к двухконтурному газовому котлу электрического бойлера ГВС, в качестве накопительной буферной емкости между котлом и потребителями.

Электрический бойлер используют в качестве буферной емкости между котлом и потребителями горячей воды. Из контура ГВС двухконтурного котла горячая вода, прежде чем попасть потребителю, поступает в электрический бойлер. Горячая вода в водоразборные краны подается уже из бойлера.

Электрический накопительный водонагреватель — бойлер служит для хранения запаса горячей воды нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электрического ТЭНа. Включением электронагревателя управляет термостат бойлера.

На схеме, на трубе подводки воды из котла в бойлер, установлен блок из двух клапанов — обратного клапана и предохранительного. Клапаны обычно продаются в комплекте с электрическим бойлером.

Обратный клапан предотвращает уход воды из бойлера при исчезновении воды в водопроводе.

Предохранительный клапан сбрасывает избыточное давление из системы ГВС, связанное с расширением воды при нагревании. Из клапана периодически вытекает небольшое количество воды, которое необходимо куда-то утилизировать.

Кроме того, производитель электробойлера предписывает регулярно, каждые две недели, проверять исправность клапана, вручную приводя его в действие. Для того, чтобы избежать этих проблем, рекомендую дополнительно установить расширительный бак для ГВС, который будет компенсировать изменения давления воды в системе ГВС.

Давление срабатывания предохранительного клапана 6 — 8 бар, в зависимости от модели бойлера. Если давление воды в водопроводе больше давления срабатывания клапана, то на водопроводную трубу необходимо установить редукционный клапан. Клапан настраивают на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Холодную воду из водопровода рекомендуется подавать через фильтр предварительной очистки воды со степенью очистки не менее 200 мкм.

Схема ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется некоторой популярностью из-за своей простоты и меньшей стоимости. В схеме нет циркуляционного насоса, можно использовать обычный электрический бойлер, количество арматуры для обвязки также минимально. Но работа системы ГВС с буферным электробойлером имеет свои недостатки.

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Схема ГВС с буферным электробойлером обеспечивает стабильную температуру воды на выходе к потребителям, в том числе, и при малом расходе воды, и при тактовании котла. Температура воды в бойлере может быть задана выше 60 ^оС, (температуры, выдаваемой котлом). Пользование горячей водой станет более комфортным, но за это придется платить более высоким потреблением электроэнергии.

Схема с буферным электробойлером имеет три основных недостатка.

Во — первых, это довольно значительное потребление электроэнергии на подогрев воды. Электроэнергия расходуется для компенсации тепловых потерь (охлаждения воды) при хранении горячей воды в бойлере, а также на нагревание той части воды, которая поступает из котла в бойлер холодной.

Часть воды из котла в бойлер поступает холодной. Это происходит в период запуска режима ГВС котла при каждом открытии водоразборного крана, а также в случае тактования котла. Кроме того, холодная вода из котла в бойлер подается в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

Электроэнергия расходуется также на догрев воды, если термостат бойлера настроен на температуру выше 60 ^оС.

Некоторые хозяева считают выгодным включать режим ГВС на котле только тогда, когда принимают душ или наполняют ванну. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

В третьих, сохраняется зависимость напора в трубах ГВС от расхода воды, так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке. По этой причине, при открытии второго водоразборного крана, температура воды в первом смесителе может меняться, хотя и не так сильно.

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с котлом и электрическим бойлером, достаточно установить бойлер небольшой емкости, 15-30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрический бойлер с цилиндрическим баком из нержавеющей стали. Бойлер часто устанавливают рядом с котлом или колонкой. Чтобы габариты бойлера не выходили за пределы размеров котла удобно использовать электрические водонагреватели с вертикальным баком малого диаметра. В названии марки таких бойлеров обычно имеется слово Slim.

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт., максимальный внешний диаметр 285 мм., и высоту 800 (1235) мм., механическое управление. Гарантия — 7 лет. Емкости бака достаточно для пользования горячей водой, нагретой даже без участия котла.

Бюджетный вариант Термекс Drift 15 U на 15 литров с баком из нержавеющей стали, с одной ступенью мощности ТЭНа 1,5 кВт. Внешние размеры 260х260 мм., высота 458 мм. Благодаря верхней подводке, бойлер можно устанавливать как на стену, так и на пол под котлом.

Электрические накопительные водонагреватели с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей устанавливают рядом два цилиндрических бака малого диаметра и соединяют их между собой трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в баках, а также увеличивает их цену.

В конце этой статьи вы найдете схему ГВС с бойлером и рециркуляцией горячей воды, а также рекомендации по выбору оборудования.

Где и почем купить электробойлер в Вашем городе

⇆

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева,

вода в котором нагревается проточным водонагревателем.

В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате,

стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

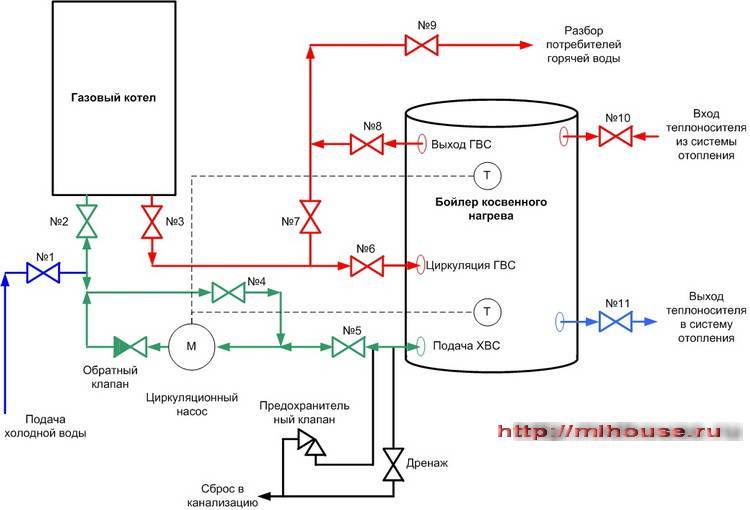

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя. Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Как сделать бойлер послойного нагрева из электрического бойлера

Продолжение: перейти на страницу 2:

Читать страницу: Страница 1, Страница 2

Можно ли подключить к двухконтурному котлу бойлер косвенного нагрева?

Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС. Одновременно пользоваться водой даже в двух местах очень не комфортно.

При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду. Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
При каждом открытии водоразборного крана котел перезапускается. Аппаратура котла приходит в движение, постоянно то включается, то выключается, что сокращает ресурс работы котла. Каждый раз горячая вода появляется с задержкой, только после того, как режим работы котла стабилизируется. Часть воды бесполезно уходит в канализацию. Частое перезажигание горелки снижает КПД котла и увеличивает расход газа.
Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически то включается, то гаснет. Соответственно, потребителям идет то холодная, то горячая вода, а также проявляются все недостатки частого перезажигания горелки котла, указанные выше. Для устранения тактования обычно увеличивают расход воды сверх необходимого.
В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования.

Подробнее читайте: «Горячее водоснабжение частного загородного дома»

Содержание

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке
Преимущества и недостатки системы ГВС с буферным электрическим бойлером
Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой
Подключение бойлера к двухконтурному газовому котлу
Как сделать бойлер послойного нагрева из электрического бойлера

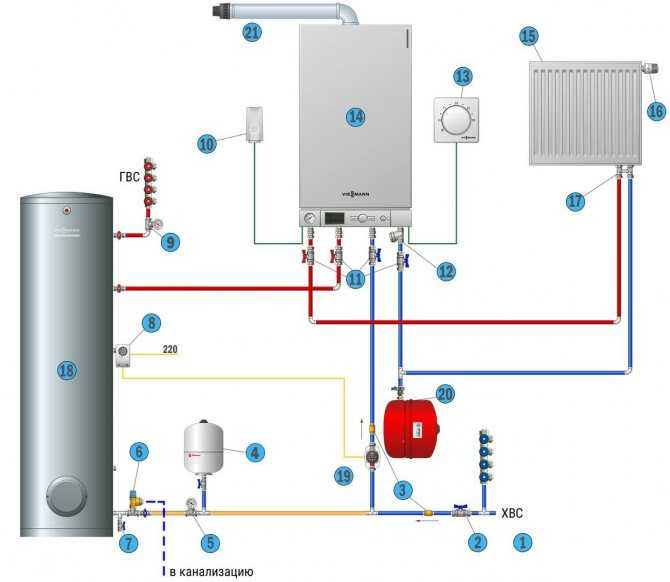

Схема подключения бойлера косвенного нагрева к двухконтурному котлу
Варианты обустройства нагревательной системы
Виды косвенных бойлеров
Способы подключения
Параллельное включение
С разделительным узлом
С двумя насосами
С распределительной гребенкой

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

Обратный клапан предотвращает уход воды из бойлера при исчезновении воды в водопроводе.

Давление срабатывания предохранительного клапана 6 — 8 бар, в зависимости от модели бойлера. Если давление воды в водопроводе больше давления срабатывания клапана, то на водопроводную трубу необходимо установить редукционный клапан. Клапан настраивают на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Холодную воду из водопровода рекомендуется подавать через фильтр предварительной очистки воды со степенью очистки не менее 200 мкм.

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Схема ГВС с буферным электробойлером обеспечивает стабильную температуру воды на выходе к потребителям, в том числе, и при малом расходе воды, и при тактовании котла. Температура воды в бойлере может быть задана выше 60 оС, (температуры, выдаваемой котлом). Пользование горячей водой станет более комфортным, но за это придется платить более высоким потреблением электроэнергии.

Схема с буферным электробойлером имеет три основных недостатка.

Электроэнергия расходуется также на догрев воды, если термостат бойлера настроен на температуру выше 60 оС.

Второй недостаток состоит в том, что режим ГВС котла по прежнему включается при каждом открытии водоразборного крана. Тактование котла не устраняется, а только становится незаметным для потребителя. Все это, как уже указывалось выше, сокращает ресурс работы котла, а частое перезажигание горелки снижает КПД котла и увеличивает расход газа. Некоторые хозяева считают выгодным включать режим ГВС на котле только тогда, когда принимают душ или наполняют ванну. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с электрическим бойлером, достаточно установить бойлер небольшой емкости, 30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт., максимальный внешний диаметр 285 мм., и высоту 800 (1235) мм., механическое управление. Гарантия — 7 лет.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

Как сделать бойлер послойного нагрева из электрического бойлера

Продолжение: перейти на страницу 2:

Читать страницу: Страница 1, Страница 2

Котел Kiturami Eco Condensing
Судя по инструкции, он позволяет регулировать температуру воды на выходе ГВС от 35 до 60 градусов.
Температура в бойлере, как я понимаю, будет стремиться к температуре второго контура.

А вот что будет с котлом, когда температура второго контура приблизится к заданной — я не понимаю. Судя по инструкции, из контура ГВС вполне возможен выход воды горячее заданной температуры — значит перегрев вполне возможен. Но это мои догадки…

ВэллИ, можете пояснить, в чем «намного»? Систему пока не тестировали, включать ее я опасаюсь «до выяснения». Вполне реально все переделать.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, когда у вас нет БКН, происходит нагревание горячей воды в «потоковом» режиме. Если вам нужен «накопительный» режим, то вариант только один – использование БКН, поскольку в самом котле никаких накопительных емкостей для хранения горячей воды нет.

При этом подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого приводится на этой странице, реализуется точно так же, как если бы это был одноконтурный котел.

Возникает вопрос – зачем тогда использовать двухконтурный котел? Ответ неочевиден. Но у кого-то может быть такая ситуация, что 2-хконтурный котел уже есть и БКН есть. И при этом человек желает реализовать систему ГВС в «накопительном» режиме.

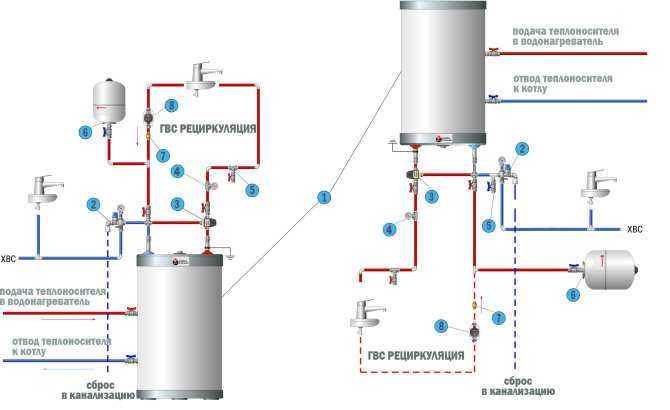

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании 2-хконтурного котла.

Варианты обустройства нагревательной системы
Виды косвенных бойлеров
Способы подключения
- Параллельное включение
- С разделительным узлом
- С двумя насосами
- С распределительной гребенкой
От автора: здравствуйте, дорогие друзья! Обеспечить частный дом горячей водой и отоплением — задача первостепенной важности. Без этого жизнь будет очень некомфортной. Зачастую в связи с этим возникает вопрос, как именно сделать обустроить систему, чтобы получить максимальную эффективность.
Чтобы не говорить загадками, стоит сразу сказать, что оптимальным вариантом является подключение бойлера к двухконтурному котлу схема которого и будет представлена в сегодняшней статье. Почему именно этот способ является наиболее эффективным? Давайте разберемся подробно.
Варианты обустройства нагревательной системы
В основе любой автономной системы нагрева воды стоит использование отопительного котла. Именно в нем и происходит процесс передачи тепловой энергии теплоносителю. Котлы бывают двух видов:
- одноконтурные. Обладают более высокой надежностью и простой конструкцией. Но в комплекте идет недостаток: такой котел можно подключить лишь к какой-то одной системе. Он обеспечит ваш дом либо горячей водой, либо отоплением, но не тем и другим одновременно;
- двухконтурные. Эта разновидность успешно решает описанную в предыдущем пункте проблему. Количество контуров позволяет подключить к котлу и систему горячего водоснабжения, и отопление, а также, например, теплые полы. Это не в пример удобнее, чем использование одноконтурного оборудования. Но есть проблема. Сдвоенный теплообменник, обычно устанавливаемый в двухконтурных устройствах, не слишком надежен при больших нагрузках. В связи с этим оптимальным вариантом является котел с раздельными теплообменниками, один из которых размещен в бойлере косвенного нагрева. Это оборудование, которое дополнительно прикрепляется к основному котлу и выполняет функцию водонагревателя для системы горячего водоснабжения. А сам котел работает на отопление и прочие источники.
Помимо всего прочего, бойлеры косвенного нагрева хороши еще и тем, что их можно подключить к любой разновидности котла: к электрическому, газовому, твердотопливному и т. д. Но прежде чем заниматься установкой, необходимо правильно выбрать оборудование.
Виды косвенных бойлеров
Все бойлеры косвенного нагрева воды разделяются на две больших категории:
- со встроенным управлением. Такой тип является, по сути, автономным оборудованием. Он обладает всеми необходимыми регуляторами и датчиками, которые заведуют подачей и отключением воды, а также настройкой температуры. Подключение такого бойлера осуществляется максимально просто: достаточно подсоединить входной и обратный патрубок, и можно включать;
- без встроенного управления. Здесь все несколько сложнее. При монтаже такого устройства необходимо отдельно устанавливать температурный датчик так, чтобы он был связан с отопительным котлом. После этого производится обвязка котла по одной из допустимых схем.
Строго говоря, все схемы подключения косвенного оборудования основаны на одном принципе. Холодная жидкость поступает в бак снизу, а горячая идет в водопровод, проходя при этом через змеевик и отдавая тепловую энергию. Такой подход позволяет максимально увеличить количество нагревшейся воды.
Способы подключения
Существует несколько общепринятых способов того, как подключить косвенный водонагреватель к настенному или напольному отопительному котлу. О каждом из них стоит поговорить подробно.
Параллельное включение
Это самая простейшая схема, применяемая для соединения бойлера с газовым котлом. При этом необходимо соблюсти несколько условий:
- размещение отопительного котла — настенное;
- накопительный бак бойлера обладает небольшим объемом;
- отопительная система представляет собой простую конструкцию из одинаковых радиаторов или теплых полов.
Соединение происходит очень просто. Для этого необходимо совместить верхний патрубок теплообменника водонагревателя с магистралью, по которой подается холодная вода, а нижний патрубок соединяется с трубой обратного тока. Таким образом, теплоноситель одновременно проходит как в теплообменнике, так и в отопительной системе, и температура нагрева распределяется равномерно.
Такая схема подключения подходит только для небольших домов с ограниченной длиной контура и малым количеством батарей. Причин тому несколько:
- чтобы теплоноситель нагревался как следует, нужно подавать его в бойлер при температуре от 70 градусов. Для радиаторов же это слишком много. Если же температуру снизить, то оборудование просто не сможет обогреть необходимый объем жидкости, поскольку часть тепловой энергии для этого берется из уже нагревшейся воды;
- одновременная процедура нагрева может привести к недостаточности выработки тепловой энергии;
- необходимо устанавливать в систему обратный клапан, чтобы предотвратить потоки нагревшегося теплоносителя не в ту сторону.
С разделительным узлом
В данном случае поток теплоносителя разделяется на две отдельные части: одна идет в систему горячего водоснабжения, а вторая в отопление. Для этого применяется специальный элемент — трехходовой термостатический клапан. Он монтируется на подающей магистрали от котла, а отходящая к бойлеру труба соединяется с выходным патрубком элемента. Управление всей этой конструкцией осуществляется с помощью температурного датчика, который вынесен.
Принцип работы данной схемы следующий.
1. Пока теплоноситель нагревается, циркуляция происходит исключительно в бойлере. За ее интенсивность отвечает насос, принадлежащий котлу. Трехходовой клапан дает потоку направление в систему горячего водоснабжения.
2. Когда теплоноситель достигает необходимого температурного уровня, датчик реагирует и стимулирует клапан, чтобы тот направил воду в отопительную систему, перекрыв при этом подачу в горячее водоснабжение.
3. В случае снижения температуры теплоносителя происходит обратный процесс — датчик снова реагирует, и трехходовой клапан возвращает все в изначальную позицию. Соответственно, поток снова идет в систему горячего водоснабжения.
Подобная схема работает более эффективно, чем параллельная. Тем не менее, она тоже не справится с большим домом и широко разветвленным контуром отопления. Проблема в том, что у водонагревателя в данном случае более высокий приоритет, чем у отопительных радиаторов.
Поэтому, если возникнет большой расход горячей воды — например, если несколько человек одновременно решат принять душ в разных ванных комнатах — то теплогенератор просто-напросто не успеет нагреть необходимый объем теплоносителя, чтобы отправить его в радиаторы или теплые полы. Таким образом, в числе условий для организации такой схемы находится, во-первых, небольшая площадь дома, а во-вторых, малое количество проживающих в нем человек.
С двумя насосами
Третьим распространенным способом является использование двух насосов. Это применимо в том случае, если отопительный котел не оборудован собственным. Один циркуляционный насос в таком случае монтируется на контур отопительной системы, а второй — на контур бойлера, причем на обратных магистралях перед точкой их слияния.
Перед каждым насосом устанавливается обратный клапан — это обязательное условие. Трехходовой элемент в данном случае не требуется, так как направление потока теплоносителя регулируется циркуляционным оборудованием. За это отвечает термостат, который определяет температуру теплоносителя и реагирует соответственно.
Если она слишком низкая, то вода отправляется в ГВС, а циркуляция в отопительной системе временно останавливается. По достижении необходимого температурного показателя происходит обратный процесс.
Основное преимущество такого метода — возможность автономной подачи теплоносителя в систему горячего водоснабжения. То есть, в летний период вы сможете отключить отопление, и при этом не потерять возможность комфортно помыться.
С распределительной гребенкой
Данный метод подходит для зданий с большой площадью, где обустроенная сильно разветвленная система отопления и горячего водоснабжения. При этом по поводу используемых радиаторов и прочих устройств нет никаких ограничений — они могут быть как одинаковыми, так и разными.
Обеспечение всех целей необходимым объемом теплоносителя осуществляется благодаря установке гидравлического разделителя с распределительной гребенкой. Именно с ней и стыкуется косвенный водонагреватель. Причем он обладает собственным насосом, подключенный через термостат ради экономии электроэнергии и ограничения объема потока теплоносителя.
Преимущества такой системы очевидны:
- если подобрать отопительный котел с необходимым уровнем мощности, то он сможет нагреть объем теплоносителя, достаточный для одинакового распределения по всем элементам отопительной системы, а также для косвенного бойлера;
- ветви обособлены друг от друга и от теплогенератора, потому отопление и горячее водоснабжение являются автономными системами;
- при любом объеме потребления горячей воды такая система будет работать безукоризненно, ничуть не снижая уровень снабжения.
Впрочем, есть и недостатки. Во-первых, это, конечно, очень непростой монтаж. Во-вторых, используемое для данной схемы оборудование обладает очень высокой стоимостью. С другой стороны, если вы являетесь счастливым владельцем по-настоящему большой загородной резиденции, то большие затраты на обустройство различных необходимых для жизни систем наверняка изначально входили в ваши планы.
Уважаемые читатели, обвязка отопительного оборудования не всегда является простым делом. Если вы не уверены в своих силах, то лучше доверить это профессионалам. Но в том случае, если решитесь все же провести самостоятельные работы — успехов вам!
В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования.
Подробнее:

Козырьки и навесы. Наружные и внутренние лестницы.

Комплектующие

Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, может быть налажено путем подключения бойлера косвенного нагрева. Такие агрегаты гораздо выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели благодаря более высокой мощности и КПД. Какие варианты подключения бойлера используются, рассмотрим далее в статье.

Как работает бойлер косвенного нагрева с подключением к котлу отопления

Установка современных водонагревателей гарантирует подачу горячей воды в надлежащем объёме в нескольких точках разбора – в ванной комнате, на кухне и т.д. Технические характеристики выбранного бойлера должны соответствовать требованиям по водопотреблению при комфортной температуре в нужном объёме. Чтобы обеспечить быстрый нагрев за короткий срок, необходимо правильно рассчитать мощность водонагревателя. Например, при потреблении воды объемами по 500 литров в течение часа, требуется установка бака емкостью от 100 литров.

Основные элементы нагревательной системы:

Нагревательный котёл;
Насос, обеспечивающий постоянную циркуляцию воды;
Трёхходовой клапан;
Шланг с патрубками для подключения к трубопроводной системе;
Бойлер косвенного нагрева.

Агрегат для косвенного нагрева внешне напоминает простой накопительный бойлер, работающий от электричества, и выполняет те же задачи по созданию ГВС. Основным отличием служит используемый принцип работы с применением для нагрева отопительного котла.

В базовый комплект устройства косвенного нагрева входят:

накопительный бак в кожухе, окруженный слоем теплоизоляции;
змеевик, встроенный для циркуляции воды;
Гильза для подключения температурного датчика;
Патрубок для подключения бойлера к системе водоснажения;
Линия рециркуляции (в некоторых моделях).

Принцип работы устройства основан на нагреве теплоносителя, пропускаемого по змеевику накопительного бака. При взаимодействии с водой, происходит передача тепла от змеевика с одновременным ростом и температуры, и давления в баке. В процессе эксплуатации необходимо следить за степенью нагрева с помощью функции выставления нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование термодатчиков. При нагреве воды термодатчик сигнализирует насосу или трехходовому клапану о достижении требуемой температуры, и вода в змеевике прекращает циркулировать. Схожий принцип лежит в основе работы датчика при остывании теплоносителя.

При подключении могут быть использованы несколько различных схем обвязки с единым принципом осуществления подачи холодного и выпуска нагретого теплоносителя: холодная вода поступает снизу в емкость для косвенного нагрева, а нагретая – выпускается к водопроводу. При проходе через змеевик нагретая вода отдаёт тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

Схему нагрева можно описать следующим образом: при направлении горячего потока пользователю подаваемая снизу холодная вода действует в виде поршня, и, проходя сквозь нагретый теплоноситель, холодный поток нагревается и перемещается в верхнюю часть резервуара.

Осуществление обвязки бойлера косвенного нагрева производится по принципу обвязки радиатора, отличаясь лишь в необходимости остановки циркуляции воды в змеевике после достижения нужной температуры. Для решения этого вопроса применяются трехходовой клапан или дополнительный насос, подключенные к встроенному термостату. Предусматривается возможность использования тупикового контура ГВС или циркуляционного. Первый вариант потребует дополнительного открытия крана для слива остывшей воды в трубах.

Простые принципы подключения к двухконтурному котлу

Использование агрегата косвенного нагрева имеет свои достоинства и недостатки. К положительным моментам применения данного устройства относят:

возможность присоединить различные источники нагрева;
способность соединяться с различными типами источников тепла;
бесперебойную подачу ГВС;
отсутствие дополнительных энергозатрат;
возможность использования нагретой воды в любых целях благодаря отсутствию сообщения между теплоносителем в системе отопления и нагретой водой.

К недостаткам такого подключения относятся высокие первоначальные затраты при установке и потребность в дополнительном свободном пространстве для монтажа оборудования.

При подключении по данной схеме к газовому устройству, оснащенному насосом для циркуляции и автоматикой, процесс управления клапаном, основываясь на сигнале, подаваемом термостатом водонагревателя, осуществляет котел.

При использовании трехходового клапана у контура водонагревателя имеется приоритет в функционировании перед контуром отопления. Рекомендуется использовать данную схему при наличии бака большой вместимости, а также в условиях применения воды повышенной жесткости, мешающей нормально функционировать контуру горячего водоснабжения.

В основе подключения – двухконтурное устройство по нагреву, предусматривающее параллельную работу по отоплению и снабжению нагретой водой. Следует учитывать, что при наличии больших потребностей в ГВС, подобная схема подключения бойлера косвенного нагрева может негативно повлиять на действующую отопительную систему. По этой причине рекомендовано осуществлять основной расход в рамках ГВС с помощью бойлера, ограничивая до минимума использование воды из котла.

Подключение к двухконтурному котлу происходит по простой схеме:

1. Трехходовой клапан устанавливается сразу за насосом, отвечающим за циркуляцию воды.
2. Термодатчик подключается напрямую к насосу.
3. После того, как вода достигает заданной на регуляторе температуры, происходит закрытие клапана.
4. Водный поток циркулирует в рамках системы отопления.

При монтаже учитывают выбор приоритетной функции: если наиболее важным является ГВС, установку выполняют параллельно системе отопления, а при главенствующей роли отопления, монтируют последовательно, без использования термодатчика.

Подключение к одноконтурному отопительному агрегату

Чтобы подключить бойлер косвенного нагрева к котлу с одним контуром, может быть использована схема с применением 2-х насосов циркуляции. В основе такого подключения заложен принцип разделения водных потоков по трубопроводам с помощью насосов. При выполнении данного типа подключения приоритет отдают контуру ГВС, что достигается только путем настраивания алгоритма включения. Использование насосов происходит по сигналу, подаваемому термостатом, встроенным в бак. Для исключения смешивания потоков, перед насосами ставят обратный клапан.

Функционирование по данной схеме происходит аналогично подключению к двухконтурному устройству. Разница заключается в том, что термодатчик должен управлять работой 2-х насосов попеременно: если включается насос ГВС, отключается насос для отопления, приводя к остыванию теплоносителя в системе. Если объемы ГВС невелики, заметного ухудшения показателей отопления наблюдаться не будет.

Особенностью работы с подключением к стандартному одноконтурному устройству является отсутствие функции нагрева воды для ГВС, а, следовательно, для подачи нагретой воды будет использоваться только емкость бойлера.

Подключение выполняется следующим образом:

1. Бойлер подсоединяется к одноконтурному котлу с помощью предусмотренных шлангов и патрубков.
2. В системе устанавливается насос для циркуляции.
3. Устанавливается специальный трехходовый датчик, контролирующий процесс нагрева до требуемой температуры.

При установке бойлера с подключением к одноконтурному устройству нагрева, следует учитывать один серьезный недостаток – если оборудование выходит из строя, подача нагретой воды невозможна ввиду отсутствия резервного источника для нагрева.

Если принято решение об установке прибора косвенного нагрева, следует учесть ряд рекомендаций специалистов, которые позволят грамотно и эффективно выполнить монтаж. При выборе устройства исходят из стандартных потребностей в горячей воде на одного пользователя. Оптимальным станет выбор емкости, рассчитанной исходя из 20 литров воды на одного потребителя.

1. В процессе установки следует предусмотреть возможность заземления.
2. Компенсация теплового расширения и амортизация возможных гидроударов происходит благодаря установке гидроаккумулятора на выходной магистрали.
3. Место для установки должно быть в непосредственной близости от розетки, тем самым обеспечивая возможность включения бойлера при отключении или поломке котла.
4. Для облегчения процесса эксплуатации и обеспечения защиты на магистралях устанавливают краны, позволяющие в любой момент отключить прибор от системы отопления.
5. Чтобы вода нагревалась быстрее, устройство следует устанавливать на максимально возможной высоте над радиаторами.
6. Установка оборудования будет проще, если место выбрано вблизи от агрегата отопления, с обязательным контролем правильного ориентирования патрубков в отношении трубопровода.
7. Нагретый теплоноситель подаётся с верхней части устройства, а остывшая вода выходит снизу.

Схема подключения бойлера косвенного нагрева.

Если Вы, для организации индивидуального горячего водоснабжения квартиры или дома (что случается чаще), остановили свой выбор на , тогда эта статья станет путеводителем в дебрях вопросов с подключением этого водогрейного аппарата к системе отопления и водоснабжения.

Он хорош тем, что для производства горячей воды ему нет необходимости использовать какие либо энергоресурсы, кроме системы автономного отопления квартиры (дома) или других, альтернативных, источников энергии (например, гелиосистемы, использующей энергию солнца).

В этой статье рассмотрены способы подключения бойлера косвенного нагрева к системе водоснабжения и отопления.

Перед началом монтажных работ проконсультируйтесь со специалистами, потому что различные марки бойлеров и котлов отопления имеют различные способы подключения. Даже визуально одинаковое оборудование может требовать индивидуального подхода.

Еще один совет: если Вы решили установить накопительный водонагреватель косвенного нагрева, то его рекомендуется подбирать той же марки, что и отопительный котел. Многие производители подобного оборудования специально производят приборы, которые адаптированы для работы друг с другом. Они имеют идентичные входные и выходные отверстия, что облегчает выбор труб и , а так же их . Для этого оборудования произведен расчет по мощности (для котла) и объему (для бойлера), что обеспечивает их максимальную производительность в тандеме.

Подключение бойлера косвенного нагрева к системам отопления и горячего водоснабжения.

Для подключения водонагревателя с косвенным нагревом воды к автономной системе отопления чаще всего используется три основных способа:

● подсоединение с использованием трехходового клапана и сервопривода. Сервопривод – это, своего рода, орган управления трехходовым клапаном. Этим органом, в данном случае, является термостат (термореле) бойлера;

● схема с применением двух циркуляционных насосов;

● использование в схеме обвязки водонагревателя с системой отопления гидравлического разделителя потоков воды (гидравлической стрелки).

Есть еще один способ монтажа бойлера и системы отопления. Это в том случае, когда система отопления обслуживается несколькими котлами и, чаще всего, применяется в помещениях со сложной конфигурацией и большим объемом для отопления. Для качественной работы такой системы требуется тщательная регулировка вентильной группы, регулирующей потоки воды. Но нашим квартирам такое не грозит, поэтому останавливаться на нем не стоит. Хотя, и этот метод основывается на трех основных способах монтажа.

Основная схема обвязки накопительного водонагревателя косвенного нагрева.

1 – шаровой кран. 2 – обратный клапан. 3 – расширительный бачок водонагревателя *. 4 – предохранительный клапан. 5 – насос контура рециркуляции горячей воды системы ГВС **. 6 – циркуляционный насос системы отопления. В 1 – водопровод холодного водоснабжения. Т 1 – подающий трубопровод от источника тепла (отопительного котла). Т 2 – обратный трубопровод к источнику тепла (обратка). Т 3 – трубопровод горячего водоснабжения. Т 4 – трубопровод контура рециркуляции бойлера.

*Расширительный бачок для водонагревателя имеет свои конструктивные особенности, в силу которых его нельзя применять в качестве расширительного бачка системы отопления. Одной из таких особенностей, является температура воды, с которой работает бачок. Так, расширительная емкость для системы отопления, может работать с теплоносителем с температурой до 120 ° C. Тогда как бак для системы ГВС, предназначен для работы с горячей водой до 70° C. Визуальное отличие бачков между собой указано в видео ролике.

**Насос рециркуляции потока в системе ГВС предназначен для отбора остывшей воды из системы горячего водоснабжения и возврата ее в бойлер для дальнейшего подогрева. Это особенно актуально при значительных расстояниях между водонагревателем и точкой водозабора. Таким образом, потребитель, всегда имеет возможность, практически моментально получать горячую воду.

Начнем с первого способа.

Подсоединение БКН с использованием трехходового клапана с сервоприводом.

Такой способ чаще всего применяется для подключения настенного бойлера (с объемом накопительного бака до 100 л включительно) к одноконтурному котлу отопления. Суть его заключается в том, что трехходовой клапан, управляемый терморегулятором (термостатом) водонагревателя, при получении от него сигнала, перекрывает тот или иной канал, направляя поток воды или в систему отопления, или в контур водонагревателя и систему горячего водоснабжения.

Многие современные отопительные котлы имеют встроенный циркуляционный насос, трехходовой клапан с сервоприводом и прочие приспособления для эффективной работы, как с системой отопления, так и с наружными накопительными водонагревателями косвенного нагрева. Как пример можно рассмотреть одноконтурный газовый настенный котел De Dietrich MS 24 FF (Франция).

Но такое оборудование имеется не в каждой квартире или доме. Многие пользователи довольствуются котлами эконом класса. В таком случае, приходится устанавливать органы управления системой отопления и системой ГВС в «наружном» варианте.

Трехходовой клапан с сервоприводом.

Такая схема разводки предполагает, что приоритет остается за контуром бойлера, так как именно его термостат регулирует работу всей системы. При понижении температуры воды в накопительной емкости водонагревателя, терморегулятор подает сигнал на электропривод трехходового клапана и тот, перекрыв контур системы отопления, перепускает теплоноситель (горячую воду из котла) на нагрев воды в бойлере. При достижении установленной температуры в бойлере, сервопривод передает сигнал к приводу трехходового клапана, и тот в свою очередь, открывает контур системы отопления.

Важным моментом в работе накопительного водонагревателя косвенного нагрева, при подключении через трехходовой клапан, является правильная регулировка термостата бойлера. Температура, которая установлена на термостате бойлера, должна быть ниже температуры, установленной на терморегуляторе котла отопления. В противном случае, теплоноситель, поступающий из котла, не сможет нагреть воду в бойлере до температуры, необходимой для срабатывания сервопривода и электропривода трехходового клапана. А значит, клапан не откроет подачу теплоносителя в контур системы отопления, так как нагрев воды в бойлере не достиг установленной температуры.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – трехходовой клапан;

Подключение бойлера косвенного нагрева с применением двух циркуляционных насосов.

Как и в предыдущем способе подключения водогрейного аппарата с косвенным нагревом воды, этот способ основан на приоритетном состоянии системы горячего водоснабжения (контур бойлера) перед системой отопления. Разница стоит в том, что здесь задействованы два циркуляционных насоса: один в контуре ГВС, второй в контуре отопления. Причем циркуляционный насос, обслуживающий бойлер, устанавливается перед насосом, обслуживающим отопительную систему (ближе к отопительному котлу).

При такой обвязке отпадает надобность в трехходовом клапане.

Принцип работы такой схемы состоит в том, что при остывании воды в накопительном баке бойлера, терморегулятор автоматически включает насос бойлера, который, как видно на схеме, монтируется ближе к котлу, чем насос отопительной системы. А тот, в свою очередь, создавая большее разряжение в змеевике водогрейного аппарата, «затягивает» горячую воду, поступающую из котла на нужды отопления, в нагревательный контур бойлера. Как следствие, уменьшается производительность отопления. Но это может стать заметным только при первоначальном нагреве большого объема воды в накопительном баке. Последующий подогрев происходит достаточно быстро и, ощутимого колебания температуры теплоносителя в отопительном контуре наблюдаться не будет.

Для предотвращения смешивания потоков теплоносителя из системы отопления и контура водонагревателя, используются обратные клапаны.

Схема подключения бойлера косвенного нагрева с применением двух циркуляционных насосов.

Для того что бы исключить возможность перепадов температуры теплоносителя в отопительном контуре при включении водонагревателя, применяется схема отопления т ГВС с применением двух котлов. Тогда один котел работает на отопление, а второй, поддерживая тепло в отопительном контуре, при необходимости, переключается на нужды бойлера.
Но, такую проблему можно с успехом решить, включив в систему отопления, гидравлический распределитель потоков (гидравлическую стрелку).

Как подключить бойлер косвенного нагрева через гидравлическую стрелку.

Для начала объясню, что такое гидравлическая стрелка . Это, по сути, и принципу работы, распределитель потоков теплоносителя в контуре (или контурах) системы отопления.

Для чего нужен такой распределитель и где он применяется. Гидравлическая стрелка применяется, в основном, в помещениях большой площади с сильно разветвленной системой отопления, имеющей несколько независимых друг от друга отопительных контуров. Она позволяет стабилизировать давление и потоки воды во всех контурах системы, связанных между собой посредством гидрострелки, тем самым, позволяя добиться равномерного распределения тепла по всем потребителям (радиаторы отопления, контуры теплого пола, водонагреватели косвенного нагрева и т. п.). Как работает гидравлический распределитель потоков, показано в видео.

Хочу сразу предупредить, что монтаж многоконтурной системы отопления сопряжен с определенными трудностями в процессе проектирования, монтажа, настройки и регулировки оборудования, входящего в состав отопительной системы. Поэтому ее монтаж и, особенно настройку с регулировкой, лучше доверить специалисту.

Но, если Вы решились делать все самостоятельно, представляю Вашему вниманию схему монтажа и попробую, вкратце, описать возможность подключения водонагревателя косвенного нагрева к системе отопления с применением гидравлической стрелки.

Для многоконтурной системы отопления (два или больше отопительных контура*+ бойлер косвенного нагрева), применяется .

* Два или больше отопительных контура, это, например, радиаторный контур отопления + контур теплого пола и т.п.

Можно, конечно, обойтись и без гидравлического разделителя потоков воды, но, в таком случае, могут возникнуть проблемы с неравномерной работой отопления и повышенным давлением в трубопроводах отопительной системы.

Как, когда и где применяется гидрострелка, показано в видео «Гидравлический разделитель потока воды».

Схема подключения бойлера косвенного нагрева через гидрострелку.

2016-12-23 Евгений Фоменко

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем

Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Тема данной статьи – настенные газовые котлы и бойлеры косвенного нагрева. Рассмотрим, как они совместно работают, а также возможные варианты их подключения.

Первый вариант подключения бойлера

Итак, первый вариант подключения – это когда на стенке газового одноконтурного котла изначально уже имеются выходы для подключения бойлера косвенного нагрева.

Если посмотреть на котёл снизу, он чем-то будет напоминать обычный двухконтурный котёл, но по паспорту он значится как одноконтурный настенный газовый котёл.

Если посмотреть схему этого котла, то увидим, что он имеет один патрубок – подача на систему отопления, второй – подача на бойлер, а также патрубки для входа газа, обратки с бойлера и обратки системы отопления. Также в этом котле уже расположен встроенный трехходовой клапан с электроприводом.

Давайте рассмотрим, как всё это работает. Так как в котле уже есть готовые выходы, мы наш бойлер сразу подключаем непосредственно к котлу.

Котёл включен и греет теплоноситель вот по этому контуру:

Греются радиаторы или тёплый пол – это, в принципе, неважно. Котёл работает на отопление дома. Допустим, в нашем котле, который имеет мощность 24 кВт и поддерживает температуру 50 °C, задействовано 15 кВт тепловой мощности. В какой-то момент через температурный датчик, установленный непосредственно на самом бойлере, к котлу поступает запрос на нагрев бойлера.

После этого автоматика котла даёт команду трёхходовому клапану переключиться с контура отопления на контур подогрева бойлера.

Подача теплоносителя в систему отопления останавливается, и он начинает поступать в теплообменник бойлера для нагрева хозяйственной воды. Одновременно горелка на котле запускается на полную мощность, на 24 кВт, и температура держится на максимальном уровне порядка 80 °C.

Это нужно для того, чтобы максимально быстро нагреть воду в бойлере до нужной температуры. Когда в бойлере полностью нагреется горячая вода, автоматика котла через тот же самый датчик температуры переключается на контур отопления. Допустим, что у нас до этого температура теплоносителя была выставлена на 50 °C. Для этого требуется всего 40 % мощности горелки. Давайте рассмотрим, как эта система работает летом, когда отопление отключено. Котёл мы переводим в летний режим, большую часть времени он не работает, но находится в режиме ожидания. Как только на автоматику котла поступает сигнал, что нужно греть бойлер, котёл запускается, выводит горелку на полную мощность, на 24 кВт, и температура теплоносителя на выходе из котла опять поддерживается в районе 80 °C.

После того, как в бойлере полностью приготовится горячая вода, котёл полностью отключается и уходит опять в режим ожидания.

Второй вариант подключения бойлера

Давайте рассмотрим ещё один вариант подключения, также с настенным газовым котлом. Единственное его отличие в том, что у котла нет никакой возможности изначально подключить бойлер косвенного нагрева. В отличие от первого варианта, в этом котле нет встроенного трёхходового клапана, поэтому нам придется устанавливать его отдельно.

Выглядит он примерно вот так и устанавливается на выходе из котла. После этого мы подключаем к котлу бойлер и отопительный контур.

Для управления трёхходовым клапаном мы подключаем электропривод к автоматике настенного котла. Температурный датчик от бойлера по-прежнему подключается к котлу.

Далее работа котла в принципе ничем не отличается от работы, показанной в первом варианте. Когда котёл работает в режиме отопления, циркуляции через теплообменник бойлера у нас не происходит. Как только поступает запрос от бойлера на нагрев воды, автоматика котла переключает внешний трехходовой клапан, и весь теплоноситель от котла поступает только на теплообменник бойлера.

При первом и втором способах подключения мы можем прямо на котле выставлять температуру, которую нужно поддерживать в бойлере.

В некоторых котлах имеется очень полезная функция, которая называется “антилегионелла”. Допустим, летом в бойлере мы поддерживаем температуру в районе 45 °C, но время от времени котёл в бойлере нагревает воду до 65 °C, чтобы убивать легионеллу.

Третий вариант подключения бойлера, его плюсы и минусы

Давайте рассмотрим третий вариант подключения. В этом случае тоже имеется одноконтурный настенный котёл без возможности подключения бойлера. Подключение внешнего бойлера будем рассматривать на примере насосных групп от компании “Meibes”.

В этом случае подключение котла будет производиться через гидрострелку на три независимых отдельных контура с отдельными насосами.

Допустим, это радиаторный контур, контур тёплых полов и бойлер. Давайте рассмотрим работу системы. Допустим, нам нужно греть только радиатор и тёплый пол.

В этом случае котёл гонит теплоноситель в гидрострелку, и через распределительный коллектор теплоноситель насосами забирается для радиаторов и тёплых полов.

После того, как поступает запрос на нагрев бойлера, автоматика котла отключает насосы, которые идут на радиаторы и на тёплый пол. Циркуляция теплоносителя там останавливается и включается насос, который идёт только на нагрев бойлера.

Таким образом, весь теплоноситель, который идёт от котла, циркулирует только через контур бойлера. Одновременно с этим горелка в котле запускается на полную мощность, и температура на выходе поддерживается в районе 80 °C.

Таким образом, бойлер быстро нагревается, буквально за 10 – 15 минут.

После этого автоматика котла отключает циркуляционный насос, который идёт на бойлер, затем опять включает насосы, которые идут отдельно на отопление дома, и горелка котла тоже переходит в обычный режим работы. В летний период, когда у нас отопление отключено, котёл тоже находится в отключенном состоянии и запускается только тогда, когда нужно подогреть бойлер.

Если автоматика котла не позволяет управлять внешними насосами, можно установить отдельный контроллер, который сам может управлять и котлом, и отдельными контурами.

Можно спросить: а зачем отключать насосы, которые идут на отопление, перед тем, как греть бойлер? Достаточно просто включить насос загрузки бойлера и добавить мощность горелки. И не нужно использовать никакую сложную автоматику.

Но на практике, к сожалению, так не получается. Допустим, что у нас дом имеет площадь примерно 200 м² и котёл мощностью 24 кВт. Вся мощность котла нам требуется на отопление и на нагрев бойлера. Для контура отопления в среднем требуется примерно 12 – 16 кВт. Таким образом, если у нас котёл будет работать одновременно и на отопление, и на бойлер, бойлеру достанется порядка 8 кВт. Допустим, объём бойлера составляет 150 литров и теплообменник этого бойлера имеет мощность примерно 24 кВт.

Если бы мы котлом грели только бойлер без отопления, он бы грелся примерно за 15 – 20 минут.

Но в случае, если котёл будет работать одновременно и на отопление, и на бойлер, получится по-другому. Допустим, у нас мощность распределилась пополам по 12 кВт. В этом случае бойлер будет греться гораздо дольше – от 60 до 80 минут, а может, и ещё дольше.

Есть ещё один нюанс. Любой бойлер должен выдавать горячую воду в протоке – когда в бойлере полностью заканчивается нагретая горячая вода, он ещё должен продолжать выдавать горячую воду в протоке порядка 12 – 14 литров в минуту.

Если теплообменнику бойлера достанется всего лишь 12 кВт, то вода в протоке будет идти порядка 6 литров в минуту, а может, и 4 литра в минуту.

Из этой ситуации можно, конечно, выйти по-другому – взять настенный котёл с хорошим запасом мощности, примерно на 50 кВт. Но где взять такой мощный настенный котёл? Разве что поставить ионизационный? Но он получится раза в три дороже. Также можно попробовать поставить напольный котёл и доукомплектовать его отдельным насосом и расширительным баком с группой безопасности.

Пусть он также будет с хорошим запасом мощности на 50 кВт.

Автоматика нам тоже в этом случае не нужна. Температуру на котле нам придётся выставить примерно на 80 °C, чтобы он её поддерживал постоянно.

Но самое интересное, что для тёплых полов нам достаточно было бы и 40 °C, для радиаторов, как правило, достаточно 60 °C.

(рисунок 41)
Получается, что нам такая высокая температура нужна только для прогрева бойлера. Учитывая, что бойлер греется достаточно быстро, и горячей водой мы не пользуемся круглыми сутками, можно сказать, что большую часть времени такая высокая температура останется невостребованной.

Подводя итоги, скажем, что из трёх вышеперечисленных вариантов подключения наиболее оптимальным является первый, где в котле уже имеется встроенный трёхходовой клапан, и автоматика котла уже заточена для подключения бойлера. Если вы воспользуетесь данным вариантом подключения, то не столкнётесь ни с какими проблемами при подключении и при работе котла.

Все права на видео принадлежат: Марат Ишмуратов

Для того чтобы в доме всегда была тёплая вода, устанавливают бойлер косвенного нагрева (БКН). Монтаж такого устройства целесообразен и экономически выгоден. При установке важно обратить особое внимание на обвязку бойлера косвенного нагрева с рециркуляцией, чтобы избежать совершения распространённых ошибок. Также необходимо узнать больше о принципе работы этого типа оборудования.

Показать всё

Принцип работы устройства

Перед приобретением и монтажом бойлера следует понять некоторые конструкционные особенности и принцип работы самых популярных моделей. Существует много типов подобных установок, способных работать одновременно от системы отопления и альтернативных источников энергии.

Целесообразно рассмотреть в качестве примера традиционные установки с классическим змеевиком, которые работают (получают тепловую энергию) от горячей воды. Для начала следует более детально разобраться с термином «косвенный нагрев». Классические установки используют подключение к электричеству или природный газ, чтобы получать тепло. Бойлеры не имеют таких преимуществ. Они подключаются к ГВС и используют тепло воды или другого теплоносителя.

Рециркуляция гвс(бойлер и насос гвс)

Стандартные установки имеют форму круглой бочки (хотя сегодня уже существуют более удобные и компактные модели квадратной формы). Если присмотреться к линейке продуктов от известных производителей, то можно заметить определённую тенденцию. Все они имеют одинаковый дизайн. Это касается и бойлеров, и газовых котлов. Можно существенно сэкономить место при их размещении, установив один агрегат на другой.

Единственный элемент нагрева — змеевик из латуни или стали. Он находится внутри корпуса (бака), имеющего защитный слой эмали. Для уменьшения теплопотерь корпус хорошо изолируется, а иногда и покрывается защитным кожухом.

Если нужно быстро нагревать воду, то следует выбирать устройства с несколькими теплообменниками. Для медленного остывания воды нужны модели с хорошей изоляцией.

— один из самых важных элементов в современных бойлерах. Деталь служит для предотвращения появления коррозии на всех внутренних поверхностях, а сам стержень находится внутри конструкции в верхней её части. Благодаря этому агрегат служит в несколько раз дольше. Конструкция обязательно должна иметь термостат и встроенные клапаны, так как они являются предохранителями от сильного повышения давления в результате выхода из строя всей системы.

Распространённый миф гласит, что бойлеры не являются эффективным оборудованием для нагрева воды, поскольку температура теплоносителя в змеевике не превышает 70 °C. Это не так. Здесь всё зависит от площади соприкосновения теплоносителя в змеевике с водой. В БКН она довольно большая, поэтому вода нагревается эффективно даже при, казалось бы, низкой температуре, не превышающей 70 °C.

Работает устройство очень просто. Ёмкость бойлера полностью наполняется холодной водой для нагрева. Внутри находится змеевик, в который запускается в этот момент горячая вода из котла. Холодная вода через определённое время нагревается и становится пригодной для принятия душа, мытья посуды и других бытовых нужд.

Схемы подключения бойлера косвенного нагрева к настенному одноконтурному котлу

Оборудование с блоком управления

Сегодня существует два варианта бойлеров — простые (более дешёвые) и со встроенным блоком управления. При этом стоит помнить, что такой блок является обязательным, если основное греющее устройство, к примеру, газовый котёл, не имеет функции управления.

Внутрь вмонтированного блока управления зачастую устанавливают датчик температуры. Также существует возможность остановить или включить подачу воды в теплообменник. Устройство может работать в автоматическом режиме. Для подключения оборудования необходимо выполнить такие действия:

подсоединить входящую и выходящую линию для пуска воды из котла;
подключить шланг и включить подачу холодной воды;
для распределения горячей воды на выходе установить коллектор.

Многие думают, что с блоком управления температуру воды в бойлере можно регулировать. Это мнение ошибочно. Максимально достижимая температура — это градус самого теплоносителя, который подаётся непосредственно с котла. Как правило, жидкость нагреется на 1-2 градуса меньше. Если нужна вода с более высокой температурой, то лучше выбирать модель со встроенным ТЭНом. Обычно такая схема нужна при наличии низкотемпературного котла.

Подобные агрегаты лучше покупать вместе с твердотопливным котлом. Даже если дрова перегорят, всегда будет доступ к горячей воде ещё долгое время.

Обзор водоснабжения с рециркуляцией ГВС

Разновидности агрегатов

Баки с простейшей конструкцией занимают лишь определённую часть рынка подобного оборудования. Есть более усовершенствованные модели, функции которых очень полезны для совмещения с системой ГВС. К примеру, существует в таком оборудовании возможность аккумуляции тепла. Она необходима в случае частых перебоев с электричеством или больших тарифов на электроэнергию. Подобные агрегаты отличаются усиленной изоляцией, что предотвращает теплопотери, а также увеличенным объёмом накопительной ёмкости до 300 литров.

Существует ещё один вариант обвязки бойлера ГВС с рециркуляцией, при котором подача воды в точки водозабора осуществляется гораздо быстрее. Отличием этой конструкции является обеспечение устройства не одним патрубком для соединения с системой горячего водоснабжения, а тремя и более. По двум патрубкам движется горячая вода, а по третьему — холодная. Циркулирует жидкость с помощью насоса. С такой схемой можно реализовать массу полезных идей, например, обустроить место для сушки полотенец. Вода в таком оборудовании нагревается быстрее, чем в обычных конструкциях, но и цена его гораздо выше.

Оптимальный размер бака

Цилиндрические баки имеют размеры, отличающиеся от квадратных (кубических). Габариты устройства необходимо выбирать с учетом возможностей установки, наличия места и потребностей семьи в горячей воде. Есть очень компактные модели на 80-100 литров. Самые большие могут доходить до 1600 литров.

При монтаже устройства эти показатели очень важны. Размещая бойлер на стене, нужно выбирать только небольшие модели до 150 литров. Более габаритные устройства необходимо устанавливать на пол.

Все настенные агрегаты имеют в комплекте специальные крепежи и кронштейны. Напольное оборудование оснащено ножками или специальной подставкой.

Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Обвязка бойлеров

Простая схема обвязки котла и бойлера косвенного нагрева предполагает их совместную установку вместе со всеми насосами и другим оборудованием. Так будет намного проще. Если монтировать бойлер в уже установленную сеть ГВС, то сделать это гораздо труднее. Чтобы приборы нормально работали, необходимо придерживаться некоторых правил:

Если стены в доме сделаны из гипсокартона или тонкого дерева, то настенные бойлеры лучше не покупать, так как они просто не будут держаться на такой поверхности. В этом случае лучше выбрать напольные модели. Для крепления настенных устройств больше подойдут бетонные или кирпичные плоскости.

Кронштейны настенных агрегатов фиксируются с помощью дюбелей, скоб или анкерных болтов. Как правило, они предоставляются производителем в комплекте с оборудованием. Если нет, то их можно купить в любом строительном магазине.

Бойлер нужно устанавливать на уровне с котлом или выше него. Если с настенными моделями всё понятно и их можно прикрепить в любом подходящем месте, то для напольных приборов необходимо сделать специальный постамент высотой не более 1 метра.

Все патрубки следует направлять в сторону котла, даже если они спрятаны за устройством или фальшстеной.

Правильный монтаж

При выборе схемы обвязки бойлера косвенного нагрева следует также определиться с принципом его действия. Он может быть с приоритетом или без него.

Первый вариант заключается в приоритетности нагрева воды в бойлере. При необходимости весь теплоноситель с котла можно пропустить через змеевик БКН, вследствие чего вода нагреется значительно быстрее. После того как жидкость будет нагрета до необходимой температуры, теплоноситель перенаправляется в радиаторы с помощью переключения режима в блоке управления.

Если подключать систему без приоритета, тогда весь теплоноситель перенаправить не удастся. Вода станет нагреваться дольше, поскольку используется только часть от всего его объёма.

Отопления с бойлером по принципу приоритетности намного эффективнее обычной, так как даёт возможность нагреть большое количество воды очень быстро без ущерба для отопительной системы.

При отключении отопления температура воздуха в комнате за полчаса если и понизится, то незначительно, но зато за это время можно будет получить большой объём тёплой воды. При этом нужно помнить, что для такой схемы необходим очень мощный котёл.

Схемы подключения БКН

Схемы подключения бойлера зависят от его класса, производителя и системы отопления в доме. Важно правильно выбрать место установки. При этом нужно учитывать месторасположение котла, врезку насоса и другие нюансы. Существуют такие основные способы обвязки:

Таким образом, установка бойлера БКН в систему отопления частного дома или квартиры играет важную роль в экономии семейного бюджета и быстром получении горячей воды.

Как установить двухконтурный газовый котел в доме. Как установить настенный газовый котел самостоятельно. Правила устройства системы отопления

Сегодня газовые котлы и водонагреватели повсеместно используются как для нагрева воды, так и для отопления дома. В большинстве своем для отопления и горячего водоснабжения используются отдельные одноконтурные котлы или один одноконтурный котел и бойлер косвенного нагрева, что создает определенные неудобства при их размещении. Поэтому в домах и квартирах с малым потреблением горячей воды все большую популярность набирает установка двухконтурных газовых котлов, совмещающих нагрев воды, как для хозяйственных нужд, так и для отопления. Установка газовых котлов связана с рядом специфических трудностей, связанных больше с соблюдением норм и требований к котлам, чем с процессом монтажа.

Конструкция двухконтурных газовых котлов по сути аналогична конструкции обычного одноконтурного котла, где газовая горелка нагревает теплообменник с теплоносителем. Главное отличие заключается в способности двухконтурных котлов одновременно нагревать воду для отопления дома и для хозяйственных нужд. Это достигается за счет совмещенного размещения труб отопления и горячего водоснабжения в теплообменнике.

Теплообменник двухконтурного котла на первый взгляд представляет собой обычный змеевик с решеткой радиатора. Но следует отметить следующее, змеевик двухконтурного котла чаще всего представляет собой комбинацию труб 2 в 1. Внутри основной трубы, по которой течет вода для отопления, есть еще одна для горячего водоснабжения. В то же время следует отметить еще один очень важный момент. Вода в таком двойном теплообменнике циркулирует в противоположных направлениях в каждом из контуров. Это сделано специально для улучшения теплоотдачи и это необходимо учитывать при проектировании и подключении системы водоснабжения и отопления к двухконтурному котлу.

Наличие сразу двух отопительных контуров сказалось и на количестве подключаемых труб. В отличие от одноконтурных, где было всего три трубы, подводящая и отводящая воду и одна подводящая газовая. Таких труб в двухконтурном котле пять. На схеме, изображающей двухконтурный газовый котел, показаны (справа налево):

труба с подводом теплоносителя для отопления;
подводящая труба для горячего водоснабжения;
труба подачи газа;
труба с отводом горячей воды на водопровод;
труба с отводом теплоносителя на отопление.

Важно! Прежде чем использовать вышеописанную схему при подключении собственного котла, внимательно ознакомьтесь с инструкцией к нему. Возможно, что ваш котел будет подключен немного по-другому. Например, обе подающие трубы находятся с правой стороны, а обе отходящие — с левой.

Также стоит отметить, что сегодня на рынке можно найти двухконтурный газовый котел, как настенный, так и напольный. Помимо способа установки, разница между ними в том, что напольная требует обязательного отдельного помещения – котельной, тогда как настенная может быть установлена на кухне или в месте, отведенном для котла. Где именно и как установить газовые котлы отопления, рассмотрим далее.

Нормы и требования по установке газовых котлов

Сразу оговоримся, что установкой и подключением двухконтурного газового котла могут заниматься только специализированные организации, имеющие разрешение и лицензию на данную деятельность. Самостоятельная установка и подключение чреваты довольно высокими штрафами. Но все же некоторые работы по подготовке к подключению котла и получению необходимых разрешений придется проделать самостоятельно.

Приведенные ниже рекомендации и правила являются выдержкой из основных нормативных документов, таких как СНиП 42-01-2002 «Газораспределительные системы», а также СНиП II-35-76 «Котельные установки», Свод правил проектирования автономные системы теплоснабжения СП-41-104-2000. В этих регламентах подробно описано, что можно и что нельзя делать при установке газового оборудования. Мы рассмотрим основные наиболее важные требования к установке газовых котлов.

1. Помещение, в котором будет установлен газовый котел, должно быть не менее 4 м2 с потолками не ниже 2,5 м;

2. Ширина дверного проема в помещении должна быть не менее 80 см;

3. Помещение должно быть с оконным проемом. Размер окна рассчитывается исходя из следующих требований — на 10 м2 площади окно площадью 0,3 м2;

4. Обязательно наличие качественной вентиляции в помещении для обеспечения постоянного горения газа. Площадь отверстия должна быть 8 см2 на 1 кВт мощности котла. Это относится и к котлам с закрытой камерой сгорания, для которых применяются коаксиальные дымоходы, совмещающие функции удаления продуктов сгорания и подачи воздуха в котел;

5. Диаметр дымохода подбирается по мощности самого котла и рассчитывается по специальной формуле. В целом для отопления дома чаще всего используют котлы от 30 кВт до 40 кВт. Соответственно устанавливаются дымоходы диаметром 130 мм и 170 мм;

6. Верхний конец дымохода должен выступать над коньком крыши на 50 см. Если используется коаксиальный дымоход, его выход должен выступать не менее чем на 20 см от воздухозаборника;

7. Газопровод в доме должен быть выполнен из металлических труб. А вот для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен быть оборудован специальной автоматической токовой и тепловой защитой;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10. Установка газовых котлов в подвальных помещениях допускается только для частных домов. Для многоквартирных домов установка газовых котлов допускается только на кухне или в специально отведенных под котельную помещениях;

11. Каждый котел должен быть оборудован газовым счетчиком;

12. В помещении должен быть водопровод холодной воды;

13. В помещении, где будет установлен котел, стены необходимо выровнять и оштукатурить;

14. Котлы нельзя устанавливать на горючих поверхностях, в коридорах, в санузле, в общежитии, на балконе, в помещениях без окон и форточек, в подвалах многоквартирных домов;

15. Котел должен располагаться на расстоянии не менее 15 см от стены. От верхнего края дымохода до потолка должно быть не менее 20 см. Наружная часть дымохода должна выступать из стены дома на 30 см.

Важно! Если котел двухконтурный с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила, вы без труда получите разрешение на установку у себя дома двухконтурного котла. Конечно, более подробное знакомство со СНиПом не будет лишним, так как приведенные выше правила являются общими и для каждого конкретного случая возможны определенные ограничения.

Разрешение на установку в органах власти

При установке двухконтурных котлов соблюдение СНиПов – это лишь малая часть неприятностей, с которыми вам придется столкнуться. Большую часть времени потребуется на получение необходимых разрешений и согласование установки. Для получения разрешения необходимо сделать следующее:

1. Для подключения частного дома или квартиры к городскому газоснабжению необходимо получить технические условия на подключение. Для этого пишем заявление в городскую газовую службу. В заявке необходимо указать предполагаемый объем потребляемого газа в час. Рассмотрение вашей заявки займет от 1 до 2 недель. После этого вам будут предоставлены технические условия на установку.

2. Получив техусловия, необходимо разработать проект газоснабжения. По сути, это схема установки котла, прокладки газопровода и точек подключения. В частном доме сюда входит и схема прокладки газовых коммуникаций по участку. Проект разработан в специализированном бюро инженерами-проектировщиками с лицензией на проектирование газовых коммуникаций. Контакты проектных компаний легко найти в Горгазе.

3. После создания и доработки проекта он направляется в Горгаз или другую компетентную службу (Райгаз, Облгаз, Мингаз). Утверждение проекта может занять от 1 недели до 3 месяцев. Срок согласования зависит от сложности самого проекта. Вместе с проектом также необходимо представить ряд сопутствующих документов:

технический паспорт котла;
инструкция по его применению;
техническим и санитарным требованиям;
заключения экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверять их наличие при покупке котла.

Конечно, возможен вариант отказа от проекта. В этом случае вы должны получить официальный документ с отказом и причинами отказа, а также список изменений по проекту. После внесения изменений и повторной отправки на согласование вы получите разрешение на установку котла.

Установка двухконтурного газового котла

Определившись с местом установки двухконтурного газового котла, а также подведя к нему все коммуникации от ГВС (ГВС) и отопления, можно приступать с установкой самого котла. Необходимо сразу оговориться, что независимо от того, настенный это котел или напольный, для его монтажа и обвязки потребуются одни и те же материалы и комплектующие. Вот общий список того, что требуется для надежной работы:

Шаровые краны;
фильтр грубой очистки;
;
;
;
дисков;
;
манометр;
термостат;
коаксиальный дымоход;
Предохранительный клапан на 3 бар.

Важно! Количество и комплектация сопутствующих материалов зависит от схемы подключения газового котла.

Газовый двухконтурный настенный котел устанавливается практически в любом разрешенном для него помещении. Установить его можно самостоятельно, но непосредственное подключение газового оборудования осуществляет специалист, имеющий соответствующий сертификат на данный вид работ. Самостоятельное подключение котла повлечет за собой штрафы.

Подключение двухконтурного газового котла начинается с подготовки места для его установки. В первую очередь это касается подвода труб ГВС и отопления, а также подготовки отверстия под дымоход и облицовки стен огнеупорным материалом. Как только все будет готово, приступаем к установке котла:

1. Первым шагом является промывка системы трубопроводов котла для удаления возможных частиц грязи из системы, которые могли попасть во время сборки котла на заводе. Затем надеваем на них снятые ранее заглушки.

2. Настенный котел крепится на специальные планки, которые идут в комплекте. Высота установки настенного котла должна быть 0,8 – 1 м от пола. Просверливаем отверстия в стене для планок и крепим их к стене саморезами. Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом установленных планок. От этого зависит правильное размещение самого котла. Малейший перекос может привести к быстрому выходу из строя системы отопления котла.

3. Устанавливаем котел на монтажные кронштейны. Проверим, насколько он прямой. При необходимости поправьте и зафиксируйте.

4. Находим входящие трубы и прикрепляем к ним сначала шаровые краны, а затем фильтры грубой или тонкой очистки воды. Это позволит при необходимости заблокировать всю систему промывки и очистки фильтров.

6. Следующим шагом будет установка шпор. Именно они соединят котел трубами от горячей воды к отоплению.

Важно! Трубку подачи газа котла не трогаем. Установку счетчика, запорной арматуры, а также его подключение и опрессовку выполнит специалист газовой компании, имеющий допуск к проведению подобного рода работ.

7. Приступаем к подключению системы отопления. Если вы подключаете котел к старой системе, предварительно необходимо несколько раз промыть ее, чтобы удалить из нее накипь и соль.

8. Соединяем привод с трубой отопления, подключенной к котлу. При необходимости между шваброй и трубой можно установить циркуляционный насос.

Важно! Следим, чтобы стрелки на кранах, сливах и фильтрах указывали направление движения воды из системы в котел.

8. Процедура подключения к отоплению завершается подключением отходящей от котла трубы к системе отопления. При этом следим, чтобы направление движения воды на арматуре соответствовало реальному.

9. Подключаем горячее водоснабжение. Вся работа, по сути, идентична подключению отопления, с той разницей, что вместо фильтра грубой очистки ставится фильтр тонкой очистки или магнитный фильтр.

10. Присоединяем дымоход к котлу. Для этого в заранее подготовленное отверстие вставляется дымоходная труба и затем через колено соединяется с дымоходным штуцером в самом котле.

Важно! Если вы купили котел с открытой камерой сгорания, дымоходная труба должна соответствовать следующим условиям:
труба должна быть изготовлена из кислотоупорного металла;
дымоход выведен выше конька дома;
люк для чистки должен быть смонтирован в самой дымовой трубе;
сам дымоход должен состоять не более чем из трех колен;
части дымохода от котла до выхода на улицу не должны превышать 25 см.

Газовый двухконтурный напольный котел устанавливается также описанным способом. Ключевыми отличиями установки напольного котла является выделение для котла специального помещения, где на полу и стенах устанавливается противопожарная защита. Кроме того, сам котел не крепится к стене кронштейнами, а чаще всего крепится к полу.

По завершении монтажа двухконтурного котла остается дождаться, пока он будет подключен к газовой трубе и введен в эксплуатацию. Этот этап установки котла осуществляет специалист газовой компании. Стоит отметить, что если вы никогда раньше не занимались подобными работами, лучше будет обратиться за помощью к мастерам. Конечно, все работы влетят в копеечку, но безопасность и надежность подключенного котла тоже будет на порядок выше.

Магистр архитектуры, окончил Самарский государственный архитектурно-строительный университет. 11 лет опыта в проектировании и строительстве.

Природный газ – самый удобный и доступный вид топлива для отопительных котлов в частных домах. Трубопроводная система подачи газообразного топлива в горелку, простой розжиг, контроль параметров и отключение делают эксплуатацию газовых отопительных установок простой и не требуют специальной подготовки. Возможность немедленного прекращения горения в аварийных ситуациях обеспечивает повышенный уровень безопасности при эксплуатации установленного оборудования.

В то же время к установке газового котла в частном доме предъявляются особые требования. Их выполнение обязательно для всех видов оборудования с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых домах и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным преимуществом частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения под установку отопительного оборудования. Действующие нормативные документы предусматривают ряд требований к размерам и обустройству таких помещений. Основные из них:

общей площадью 4 м 2 и более должен позволять разместить котел на расстоянии 350 мм от наружной стены;
высота потолков не менее 2,5 метров;
уровень пола в топке не ниже нулевой отметки здания;
ширина входной двери от 800 мм, при этом створка должна открываться наружу;
обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловых характеристик газового котла;
уровень освещенности установлен на 0,03 л/м 2 ;
минимальная площадь поперечного сечения воздуховода для естественной приточной вентиляции 8 см 2 на каждый кВт мощности теплового агрегата.

При организации подачи воздуха необходимо учитывать его количество, используемое для сжигания газа, а также добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выполнены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка помещения и расположение вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободной площади, не занимаемой установленным оборудованием, нормируется в зависимости от мощности устанавливаемых котлов:

для тепловых пунктов до 30 кВт — менее 7,5 м 3 ;
60 кВт — 13,5 м 3 ;
более 60 кВт — 15 м3.

Запрещается установка газового котла в частном доме с общей тепловой мощностью более 200 кВт. При этом мощность одного агрегата не должна превышать 100 кВт.

Удаление дымовых газов

Каналы и трубы, предназначенные для отвода продуктов сгорания газов, должны обеспечивать нормальное горение в топке котла. Относительно:

сечение дымохода должно быть не меньше размера соединительной трубы котла;
допускается уменьшение площади поперечного сечения дымохода, если конструкцией отопительного агрегата предусмотрен принудительный отвод продуктов горения и подача воздуха;
каналы могут располагаться внутри капитальных стен и перегородок соответствующей толщины или крепиться к ним;
материал для изготовления дымоходов должен быть пожаробезопасным и не подвергаться активной коррозии;
конструкция дымохода должна предусматривать наличие специального люка для очистки канала от копоти и устройства для слива образующегося конденсата;
высота дымохода над коньком крыши или линией под углом 15° от него.

Все стыковые соединения элементов выполнены герметичными и исключают не только выход продуктов горения в помещения, но и возможность подсоса воздуха и снижения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по размещению вспомогательного оборудования, технических Технические характеристики и внутреннее устройство котла.

Для получения разрешения на подключение отопительного котла к газопроводу и газоснабжение жилого дома собственник здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения имеющихся замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь за собой ответственность собственника дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной печи разрабатывается с учетом всех технических требований и правил, изложенных в условиях. Рассчитаны тепловые потери здания и определена мощность котла с учетом расхода горячей воды на хозяйственно-бытовые нужды.

Готовый проект должен быть утвержден службой специального надзора газоснабжающей организации. Для этого вместе с ним в надзорный орган направляется:

технический паспорт котла;
инструкция производителя по монтажу и эксплуатации отопительного агрегата;
копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ – комплектация оборудованием и необходимыми материалами. Здесь следует обратить внимание на соответствие соединительной арматуры по размеру и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования, предусмотренных проектными решениями.

Необходимо понимать, что печное оборудование является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Установка котлов в домах индивидуальной застройки

Способ размещения котла отопления в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превосходят по тепловой мощности навесные источники тепла.

Кроме того, более свободная схема циркуляции теплоносителя в таких устройствах позволяет устанавливать их для работы в автономных системах отопления с естественной циркуляцией.

Установка напольных котлов в отдельную топку

При необходимости установки источника тепла мощностью более 32 кВт выбирают газовые котлы с установкой на полу, так как тепловые характеристики серийных навесных моделей не превышать названное значение. Разработанные типовые схемы печей, для частных домов, предусматривают наличие:

расширительного бака;
водонагреватель для бытовых нужд;
емкостный или быстродействующий сепаратор;
распределительная гребенка;
не менее двух циркуляционных насосов.

Кроме того, требуется установка линий аварийного сброса и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по установке котла начинаются с подготовки кирпичных или бетонных оснований не только для него, но и для всех баков, которые после заполнения водой станут достаточно тяжелыми. После этого необходимо собрать распределительные коллекторы и насосные агрегаты с запорной арматурой, и закрепить их на стене согласно расчетной схеме.

Трубопроводы котла

Установите баки и котел на основания и при наличии монтажных отверстий зафиксируйте положение анкерными болтами. Теперь можно приступать к работе по устройству дымохода и монтажу трубопроводов.

Один из циркуляционных насосов установлен на обратке между котлом и сепаратором. Второй – на линии подачи после смешения потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла необходимо установить предохранительный клапан, который обеспечит защиту установленного оборудования в случае повышения давления.

Возврат.

Трубы аварийного слива нельзя подсоединять к бытовой пластмассовой канализации, которая может быть повреждена кипятком. В качестве материала должен использоваться металл. При подключении к водопроводу устанавливается регулятор подпитки системы отопления, который в простом варианте представляет собой перепускной клапан, регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымоход необходимо перевести в вертикальное или наклонное положение под углом не менее 30°. Если температура дымовых газов превышает в паспортных данных агрегата 85°, металлические дымоходы необходимо закрыть теплоизоляцией.

Подключение газового котла в частном доме к газопроводу, продувка топливопровода и пробный пуск газа осуществляется работниками газоснабжающей организации. Эти работы допускается проводить монтажной организации, но только в присутствии представителя контролирующего органа.

Установка настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева ГВС и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-печь.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме площадью до 300 м 2 . При этом, если учесть расход горячей воды в двухконтурных устройствах то площадь обогрева должна быть уменьшена на 25-40%. А вот для небольших строений настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Расположение котла

В массовой продаже имеется два вида навесных газовых котлов, которые отличаются по способу организации подачи воздуха на горение и отвода дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вытяжного вентилятора и двойного коаксиального дымохода. Трубопровод обоих типов конструктивно одинаков.

Коаксиальный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой следует монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно устанавливать только на наружную стену или на примыкающую к ней перегородку, чтобы иметь возможность вывести коаксиальную трубу наружу.

Краткая инструкция по установке

В каждую упаковку производители включают монтажный или маркировочный лист, на котором нанесены контуры котла, отмечены все соединения и места установки крепежных элементов. Его наличие значительно упрощает работу. Порядок монтажа следующий:

закрепить на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
на поверхность листа нужно наклеить монтажный лист;
просверлить отверстия по монтажным меткам и установить анкерные крюки, на которые будет подвешиваться отопительный агрегат;
повесить котел на стену;
проверить зазор между котлом и стеной, при необходимости снять прибор и подтянуть или открутить крепления;
ориентируясь на нанесенную разметку монтажного листа, подключить газовый котел к системе отопления и горячего водоснабжения;
установить дымоход на выходной патрубок и вывести его к дымовому каналу или вынести наружу;
подключить котел к сети через стабилизатор напряжения или источник бесперебойного питания;
пригласить работников газовой службы и в их присутствии подключить установку к газопроводу.

Нормальная работа нагревательных приборов может быть обеспечена только при стабильном электроснабжении. Даже кратковременные сбои приведут к остановке котла и возможному выходу из строя электронного блока управления. Поэтому защита обязательна.

Правила эксплуатации и обслуживания газового котла

Эксплуатацию отопительного оборудования следует проводить при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. К основным мероприятиям при эксплуатации котла обязательно должны относиться:

ежегодная очистка всех установленных фильтров;
контроль технической исправности блока управления;
проверка теплообменника на наличие сажи;
проверка герметичности стыков и соединений газопровода намыливанием;
очистка горелки от копоти и пыли.

Все вышедшие из строя детали следует заменить новыми, а не пытаться восстановить. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

1.
2.
3.
4.

Газовые котлы предназначены для нагрева жидкого теплоносителя в автономных отопительных сооружениях, установка настенных газовых котлов отопления производится в квартирах или частных домовладениях . Так как эти отопительные приборы работают на взрывоопасном виде топлива, необходимо четко соблюдать правила установки настенного газового котла, чтобы обеспечить абсолютную безопасность жильцов.

Прежде всего, владельцы недвижимости должны знать, что все работы, связанные с подключением прибора к газопроводу и системе отопления, должны выполняться специалистами в строгом соответствии с утвержденными СНиПами.

Самостоятельный монтаж настенных газовых котлов отопления

Потребители часто интересуются, можно или нет установить газовый котел самостоятельно? Перед монтажом системы газового отопления следует разработать и согласовать с местными надзорными органами проект (подробнее: « »).

В проектной документации указаны параметры котла, его расположение и описана схема того, как будет функционировать вся система отопления. Только после его утверждения часть монтажных работ можно будет выполнить своими руками.

Однако не все производители газового отопительного оборудования разрешают установку своих отопительных агрегатов самостоятельно:

компании Аристон, Виссманн, Бош и ряд других обязывают покупателей устанавливать настенный газовый котел исключительно работниками сертифицированных центров;
некоторые производители, такие как BAXI, Ferroli, Electrolux, относятся к этому вопросу более лояльно, не запрещают самовольную установку настенных приборов. Но в любом случае для пуско-наладочных работ при обустройстве отопительной конструкции потребуются услуги специалистов, имеющих разрешение на подключение газового и электрического оборудования.

Прежде чем приступить к самостоятельной установке котла, необходимо убедиться, что такие работы разрешены заводом-изготовителем.

Схема подключения настенного газового котла

Навесные теплогенераторы желательно располагать в отдельном помещении. Ее принято называть топочной или котельной. Требования к этому помещению зависят от типа камеры сгорания котла, который планируется приобрести (подробнее: «»).

Камера сгорания открытого типа . Принцип работы такого устройства во многом схож с работой обычной печи и заключается в следующем: устройство с помощью естественной тяги забирает воздух из помещения, а выхлопные газы затем удаляются через дымоход.

Газовые котлы требуют определенного объема воздуха в помещении, иначе газ не сгорает полностью, и образуются токсичные вещества, представляющие серьезную опасность для здоровья человека. При установке настенных газовых котлов отопления должно быть предусмотрено окно, выходящее на улицу, площадью не менее 0,5 «квадрата» и место для обслуживания. Поверхность стен котельной должна быть выполнена из огнеупорных материалов.

Объем топочного помещения зависит от мощности подключаемого оборудования:

при мощности котла не более 30 кВт — 8 м³;
на 30-60 кВт достаточно 13-14 м³;
для мощностей до 200 кВт — 15 м³ и более.

Закрытая камера сгорания . В комплекте с такими котлами идет коаксиальный дымоход, представляющий собой двойную трубу, у которой внешняя часть предназначена для забора воздуха непосредственно с улицы, а внутренняя нужна для отвода продуктов горения. При установке тепловых агрегатов с закрытым типом камеры сгорания требуется обязательное подключение к электросети, чтобы обеспечить питание вентилятора, прогоняющего воздух через дымоход. Обычно это предусмотрено.

Правила установки настенного газового котла

Монтаж и дальнейшее подключение настенного газового прибора во многом зависит от типа топочной камеры и количества контуров (если планируется только отопление, то он будет один, а при отоплении плюс горячее водоснабжение, то система будет двухконтурной). Смотрите также: «». В данной статье рассматривается установка одноконтурных котлов.

Первый этап — настенный монтаж. Показанный на фото навесной газовый котел крепится на специальный кронштейн, входящий в комплект вместе с устройством. Но не всегда к ней подходят крепежи, и их часто приходится приобретать отдельно, учитывая материал стены, на которой планируется ее размещение. Дело в том, что кронштейн должен выдерживать вес устройства и обеспечивать его абсолютно ровное положение. Смотрите также: «».

Поверхность стены за отопительным прибором должна быть защищена негорючим материалом. Высота установки настенного газового котла предполагает, что подвес нижней части отопительного агрегата будет находиться на расстоянии не менее 80 сантиметров от пола, а зазор между стеной и задней поверхностью составит 5 сантиметров. .

Второй этап – подключение магистральных труб отопления. Количество труб нужно будет подключить к котлу в зависимости от того, какая система монтируется – однотрубная или двухтрубная. Перед подключением с патрубка агрегата снимаются заглушки. Специалисты советуют установить фильтр на входе обратки, чтобы в котел не попадал мусор и грязь из теплотрассы.

Немаловажное значение имеет качество воды, а точнее ее жесткость при использовании в качестве теплоносителя. Исправить недостаток поможет чистящее оборудование, такое как дозаторы полифосфатов, иначе настенное устройство быстро перестанет работать.

В процессе работы вам потребуется установить следующие элементы:

кран шаровой (газовый), который монтируется на входе в установку;
счетчик газа и датчик протечки — врезаются в магистраль перед прибором;
(согласно правилам пожарной безопасности). При повышении температуры возле настенного отопительного агрегата до критического значения, например, в случае пожара, этот прибор автоматически перекроет подачу газа.

Четвертый этап — подключение к электросети. Электроснабжение необходимо не для всех газовых котлов, а только для тех, у которых есть вентилятор, предназначенный для удаления отходов и система автоматики. Обычно оборудуют трехпроводной схемой включения и обязательно с заземлением. Подключать навесной котел к сети лучше с помощью стабилизатора напряжения, чтобы избежать скачков напряжения. Читайте также: «Монтаж газового отопления – от выбора оборудования до монтажа системы отопления».

Этап пятый — обустройство вывода на дымоходную трубу. Атмосферные газовые котлы требуют подключения к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает подключение устройства к дымоходу с помощью железной трубы определенного сечения, устойчивой к высоким температурам, механическому износу и влиянию продуктов горения.

Прежде чем приступить к подключению, необходимо убедиться, что в дымоходе нет мусора и остатков сажи.

При монтаже участка трубы, ведущего от котла к дымоходу, соблюдаются следующие правила:

вертикальная часть, расположенная на выходе из аппарата, должна иметь длину не менее двух диаметров до точки вращения;
то труба должна быть наклонена в сторону агрегата;
участок, соединенный с дымоходом, должен быть как можно короче.

В котлах, оборудованных закрытой камерой, проще решается задача удаления продуктов сгорания. Их можно подключить к коллективным дымоходам или использовать коаксиальную трубу, которая выводится через стену прямо на улицу. Нет необходимости следить за высотой подвеса трубы, так как встроенный вентилятор создает тягу.

Этап шестой — заполнение водой. Перед пробным пуском откройте вентиль, обычно расположенный в нижней части смонтированного котла. Вода прокачивается до давления 2 атмосферы. Этот процесс должен происходить медленно, чтобы удалить присутствующий внутри воздух. Отопительную конструкцию необходимо проверить на герметичность.

В процессе выполнения пуско-наладочных работ возможно задать интересующие вопросы специалисту по эксплуатации отопительного газового оборудования.

После завершения пуско-наладочных работ подписывается акт.

Таким образом, можно сделать следующий вывод: монтаж настенных газовых котлов простым не назовешь. Требуется соответствующий опыт работы в строительно-монтажной и сантехнической сфере. На некоторых этапах без участия специалистов не обойтись. Но если вы выполните ряд шагов самостоятельно, то сможете существенно сэкономить.

Примеры монтажа настенного газового котла отопления на видео:

Газовое отопление на сегодняшний день считается самым дешевым, а также самым эффективным. Этим можно объяснить тот факт, что производители газовых котлов предлагают своим покупателям широчайший ассортимент своей продукции. Газовый котел можно подобрать разной мощности исходя из общей площади дома, а также различных размеров для размещения в специально отведенном для него помещении. От того, насколько правильно будет проведен монтаж газовых котлов отопления, зависит, насколько эффективно будет работать система отопления и насколько экономичным будет котел.

Требования к установке газового котла

Первый нюанс, на который следует обратить внимание, это то, что установка газового котла отопления должна производиться в нежилом помещении. Некоторые задаются вопросом, можно ли установить бойлер в ванной или на кухне. Ответ на этот вопрос зависит от того, удастся ли организовать отвод продуктов горения из такого помещения. Дымоход должен быть установлен таким образом, чтобы он не мешал проходу и соответствовал всем правилам пожарной безопасности. В котельной необходимо оборудовать систему приточно-вытяжной вентиляции. Воздух должен выходить через отверстия под потолком, а поступать через отверстия, которые расположены над полом, но не выше 30 см.

Для частного или загородного дома с небольшой площадью идеально подойдет котел мощностью 20-30 кВт. Чтобы установить такой котел, а затем подключить отопление к газовому котлу, вам понадобится помещение объемом не более 7,5 куб. Если котел планируется установить на кухне, то такое помещение должно иметь площадь не менее 12 кв. метров.

Как установить газовый котел в ванной

Для установки газового котла отопления в помещении такого типа необходимо выполнение одного из следующих условий:

Наличие окна в санузле;
Установка котла с открытой или закрытой камерой сгорания.

Для котла с камерой сгорания закрытого типа можно выбрать и помещение без окна. Обычно такие котлы оснащены дымоходом, который служит каналом для проникновения кислорода.

В случае установки котла с топочной камерой открытого типа форточка будет обязательно. Если у котла открытая камера сгорания, а окна нет, а установить его в ванной все же хочется, то ничего не останется, кроме как прорезать окно. Если этого не сделать, то ЖКХ просто не выдаст вам разрешение на установку и подключение газовых котлов отопления.

Особое внимание следует уделить электропроводке газового блока. Современные устройства оснащены различными компонентами автоматики и электроники. Проводка должна обеспечивать хороший и надежный привод. Провода должны быть очень хорошо изолированы, так как в ванной всегда повышенная влажность.

Если вы не уверены, что сможете выполнить эти процедуры самостоятельно, лучше не рисковать и обратиться к специалисту в этой области.

Как установить бойлер на кухне

Кухня – одно из самых оптимальных помещений для установки газового котла, и на это есть несколько причин:

Первая причина – кухня соответствует всем требованиям и нормам безопасности.
Во-вторых, на каждой кухне есть окно, а иногда и несколько. Также у окна обычно есть окошко, а это важная деталь для проветривания помещения.
Другая причина в том, что на кухне есть вентиляция.
Обычно стены кухни возводят из материалов, не имеющих способности к воспламенению. Даже если стены выполнены из другого вида материала, достаточно будет установить газовый котел отопления исходя из правил пожарной безопасности.

Установка напольного котла

Газовые котлы делятся на несколько разновидностей, и основным критерием разделения является способ установки. Производители современных котлов предлагают своим покупателям настенные и напольные котлы.

Напольный котел отличается более простой установкой. Для установки такого котла потребуется организовать подиум из металлического листа или бетонного раствора. Самое главное условие – сделать прочный фундамент и использовать для этого негорючий материал.

Единственным недостатком таких котлов является то, что они требуют больше свободного места, чем для настенных устройств.

Производители газовых котлов рекомендуют отводить для напольных устройств отдельное помещение в доме. Это позволит не только соблюдать правила безопасности, но и котел не будет мешать проходу. Из отдельной комнаты можно организовать котельную. Сюда же можно установить и другие узлы и узлы системы отопления.

Монтаж такой системы начинается с самого главного элемента – котла. После этого к нему нужно приделать дымоход. После установки дымохода следует обвязка газового котла отопления. Для правильной реализации этого существует схема обвязки газового котла отопления. Последним этапом является подключение устройства к газовой и водопроводной трубам.

Установка настенного котла

Установка газовых котлов отопления данного типа требует осторожности при установке креплений, закрепляемых на одной из стен помещения. Такой котел очень популярен у владельцев частных или загородных домов, так как имеет небольшой вес и компактные размеры.

При установке такого котла также необходимо соблюдать определенные правила и меры безопасности.

Если дом построен из такого материала, как дерево, то стена, на которой будет установлен котел, должна быть покрыта листом из негорючего материала, например металла. Часто в частных домах настенный газовый котел монтируется на кухне. Современные устройства имеют привлекательный внешний вид, поэтому впишутся в любой интерьер и будут сочетаться с кухонной мебелью.

Настенный газовый котел не требует отдельной котельной, так как включает в себя все узлы и узлы, такие как циркуляционный насос, запорная аппаратура, автоматика и другие. Вам потребуется осуществить такой этап, как разводка отопления от газового котла.

Монтаж газового котла настенного или напольного типа, подключение и обвязка таких элементов, как газовые котлы отопления, ремонт — все это лучше доверить специалисту.

Это поможет избежать ошибок, которые могут повлиять на эффективность системы отопления. Если делать монтаж своими руками, то нужно иметь определенные навыки и знания, а также брать за основу все требования, которые указаны СНиП. В противном случае система просто не будет одобрена государственными службами и потребует ремонта газовых котлов отопления.

Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслуживать обе системы. Не зная принципа работы двухконтурного газового котла отопления, было бы нелогично не только совершать покупку, но и эксплуатировать агрегат. Вы согласны?

Поговорим о работе отопителя, рассмотрим все его слабые и сильные стороны. Разобравшись в основах оборудования, вы легко сможете воспользоваться всеми его преимуществами. А при необходимости получится вовремя выявить неисправности, понять и устранить причины их возникновения.

Содержание статьи:

Устройство котла для обслуживания двухконтурных
- Типы газовых горелок для двухконтурных котлов
- Разновидности теплообменников газовых агрегатов
- Автоматика или блок управления котлом
21
Схема работы двухконтурного котла
Виды исполнения газовых котлов на два контура
Достоинства и недостатки двухконтурных устройств
Выводы и полезное видео по теме

Устройство котла для обслуживания двух контуров

Двухконтурный газовый теплогенератор отличается от одноконтурного аналога тем, что вместо одного теплообменника у него два, их в технической терминологии называются первичными и вторичными.

Первый, т. е. первичный теплообменник, расположенный непосредственно в зоне горения факела. Его задачей является подогрев теплоносителя для функционирования тепловой сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопителя возможна при слаженной работе всех его компонентов. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

Камера сгорания с горелочным блоком;
Теплообменники;
Устройства управления и защиты оборудования.

Для понимания особенностей устройства газовых котлов двухконтурной разновидности остановимся подробнее на каждом его конструктивном элементе.

Типы газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного количества тепла, необходимого для функционирования контура отопления и горячего водоснабжения. Тепловая энергия получается при сжигании топлива. Горелка помещается в камеру сгорания, в которую помимо газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от условий эксплуатации горелки можно разделить на следующие типы:

Одноуровневая горелка . Агрегат с подобной горелкой может работать только в двух режимах – «Стоп» и «Пуск». Такие котлы, несмотря на низкий КПД и сокращенный срок службы, пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
Двухуровневая горелка . Обогреватель с такой горелкой может работать на полной и половинной мощности. Его преимущества заметны в теплое время года, когда нет необходимости эксплуатировать прибор на полную мощность, чтобы нагреть не слишком холодную воду.
Модулирующая горелка . Умная котельная система с подобной горелкой позволяет настраивать и регулировать мощность. Такой котел отличается высоким сроком службы и КПД, но при этом он на порядок выше агрегатов с одноступенчатыми и двухступенчатыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. Когда горелка открыта, воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отвода продуктов горения необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты комплектуются, как правило, обычной металлической трубой, турбинные — коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал размещают вертикально или строят под углом. Угловые варианты выводятся через стену на улицу или подключаются к общественной шахте дымохода.

Горелка газовая — основной элемент двухконтурного газового котла, отвечает за сжигание топлива и выработку тепловой энергии в необходимом количестве

Турбинные котлы оснащены закрытыми камерами сгорания, в которые не может самопроизвольно поступать воздух. Они безопаснее и надежнее в эксплуатации, но дороже и сложнее в эксплуатации. Котлы с закрытыми горелками, помимо дымохода, нуждаются в канале, по которому в камеру подается необходимый для горения кислород.

Поэтому котлы турбинные оборудуют , так как они помимо отвода дыма еще и засасывают свежий воздух с улицы. Бывает, что для нормальной работы два коаксиальных дымохода подключаются к закрытой камере сгорания. Кроме того, вся конструкция дополнена трубой подачи воздуха.

Все такие модели котлов оснащены вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных устройств и систем необходимо электричество. Их минус – энергозависимость, что увеличивает эксплуатационные расходы.

Разновидности теплообменников газовых установок

Если топливо сжигается с помощью горелки с целью получения тепла, то теплообменник отдает это тепло для дальнейшей передачи воде. Как уже было сказано, в двухконтурной конструкции присутствуют первичный и вторичный теплообменники.

Первичный теплообменник расположен непосредственно над горелкой и представляет собой изогнутую в виде змейки ребристую трубу. Под действием пламени вода в теплообменнике нагревается и через трехходовой клапан движется дальше к разводке.

Вторичный теплообменник представляет собой систему гофрированных пластин, которые собраны в единый блок с двумя парами отверстий. Каждая пара отверстий имеет свои функции.

Вода поступает из трубы водопровода по одной из пар, а теплоноситель, поступающий в контур отопления, движется по второй. Подобная система пластинчатых и трубчатых теплообменников называется сдвоенной.

Первичный и вторичный теплообменники объединены в одну систему, правильная работа которой обеспечивается специальным трехходовым клапаном

Существуют отопительные приборы, в которых используется битермический теплообменник сложной конфигурации вместо сдвоенного система. Такой теплообменник изготавливается из меди, представляет собой пару трубок, расположенных одна в другой. По внешней трубе движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник теплоносителя и водонагревателя имеет сложную конфигурацию, когда труба одного контура помещена в трубу другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлен единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются небольшими габаритными размерами и высокой скоростью нагрева воды.

Блок автоматики или управления котлом

Автоматика котла отвечает за безопасную и стабильную работу. Он следит за температурой воды в узлах горячего водоснабжения, поддерживает температуру теплоносителя в магистралях теплоснабжения. не допускает работы отопителя при возникновении опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

Пониженное давление в газовой системе;
Отсутствие тяги;
Отсутствие или критический перегрев охлаждающей жидкости.

Блок управления, управляющий работой устройств защиты и автоматики технологических процессов, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температуры, он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которого предусмотрены различные режимы работы.

Принцип работы и особенности

Многие владельцы газового оборудования даже не задумываются о том, как на самом деле работает двухконтурный газовый котел. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это подтверждается наличием в его устройстве трехходового клапана

В штатном режиме котел постоянно работает только на нагрев теплоносителя, циркулирующего в системе. При этом частота переключений и интенсивность пламени контролируются датчиком температуры. При этом запускается горелка, если действие системы отопления не основано на естественной циркуляции теплоносителя.

Пространство внизу настенного котла предназначено для подачи газа, подключения холодной воды, а также кранов системы ГВС и отопительного контура

Фактически, при достижении температуры теплоносителя заданного значения, датчик посылает сигнал, указывающий на снижение активности горелки. Пока температура не упадет до заданного значения, котел будет находиться в пассивном режиме. Потом опять команда от датчика автоматике на срабатывание клапана подачи топлива.

Схема работы двухконтурного котла

Наличие системы горячего водоснабжения несколько усложняет схему работы двухконтурного газового котла. Нагреваясь от горелки, движущейся по теплообменнику, он нагревает пластинчатый теплообменник, по которому движется вода из водопровода.

Структурная схема двухконтурного газового котла как с битермическим, так и с двумя обычными теплообменниками. В первом варианте нет необходимости использовать два теплообменника

Одновременное использование двухконтурной модели в режиме отопления и ГВС невозможно. При срабатывании крана горячей воды, благодаря трехходовому термостатическому клапану, циркуляция теплоносителя по теплотрассе прекращается. Котел переходит в режим движения воды по контуру с пластинчатым теплообменником, который используется для нагрева воды для бытовых нужд.

При значительном расходе горячей воды на длительное время работа котла с упором на отопление может быть парализована. Есть два пути решения проблемы – предусмотреть установку более мощного отопительного прибора или включить его в обустройство.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. При этом несколько увеличивается расход топлива за счет того, что в паузе между циклами системы отопления энергия горелки используется для поддержания температуры воды в доп.

Определенный запас горячей воды во встроенном котле позволяет использовать систему ГВС без отключения отопительного контура. В результате обе системы работают попеременно, без перегрева жидкости и продления срока службы теплообменника.

Котел со встроенным типовым бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения отопительного контура

Встроенный типовой бойлер позволяет получать горячую воду в нужную температуру в любое время, подача которой осуществляется в автоматическом режиме. В то время как проточной системе ГВС требуется несколько минут, чтобы нагреть воду до необходимой температуры.

Виды исполнения котлов газовых на два контура

Особенности газового оборудования во многом определяются вариантом исполнения нагревателя. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта конструкции нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы более компактны, но при этом имеют гораздо меньшую мощность.

Двухконтурный настенный газовый котел компактен и современен по конструкции, но эффективен только для отопления небольших площадей с умеренным расходом горячей воды

Выбор может быть оправдан, если отапливаемая площадь не превышает 200 кв.м. , а общая производительность системы горячего водоснабжения не более 14 л/мин.

Небольшие габариты настенного котла, хотя и кажутся достоинством, на самом деле скрывают массу минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что у них меньший срок службы, существует вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только повышает степень надежности обогревателя, но и продлевает срок его службы.

Преимущества и недостатки двухконтурных устройств

Преимущества двухконтурного отопительного агрегата:

Экономичный расход топлива. Направление для сравнения – использование двухконтурного котла или одноконтурного котла с косвенным нагревом.
Компактный размер. Подавляющее большинство двухконтурных котлов представлено настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и на малогабаритной кухне.
Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы его совместимости с котлом.

В одном агрегате уже успешно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами есть и недостатки:

Невозможность одновременного действия контура отопления и ГВС. В связи с этим значительное потребление горячей воды может вызвать снижение температуры в доме.
Ограничение мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не способны обеспечить требуемый температурный режим при максимальном напоре. Аналогичный недостаток наблюдается и при удаленном размещении точек водозабора.
Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной применения средств для снижения его жесткости, проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного нагревателя выше цены одноконтурного аналога.

Однако, если рассматривать наличие системы горячего водоснабжения и пути решения вопроса в случае установки одноконтурного котла, то при включении в монтажный контур бойлера косвенного нагрева цена двухконтурного -схема будет ниже.

Выводы и полезное видео по теме

Следующее видео ознакомит с конструктивными элементами и принципом работы газового отопительного оборудования:

Обвязка двухконтурного газового котла будет представлена автором видео:

Подробная знакомство с особенностями и принципом действия двухконтурных газовых агрегатов позволяет определить преимущества их эксплуатации. Покупка таких нагревателей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы горячего водоснабжения.

При выходе из строя одного из контуров возможна работа другого, а замена контура всегда будет дешевле, чем ремонт отдельной отопительной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его только в режиме нагрева воды для бытовых нужд, что является удобством и экономичностью по сравнению с покупкой отдельных агрегатов.

Расскажите о том, как выбрать двухконтурный газовый котел для обустройства собственного дома/квартиры/дачи. Что стало для вас решающим критерием в вашем выборе? Делитесь полезной информацией по теме, фото в блоке ниже, задавайте вопросы.

плюсы и минусы, критерии выбора

Содержание статьи:

Чем отличается двухконтурный котел от одноконтурного
Как выбрать котел
Положительные и отрицательные стороны
Нюансы монтажа систем отопления
Ведущие производители двухконтурных и одноконтурных систем

Автономное газовое отопление дает потребителю определенную самостоятельность, позволяя самому регулировать свое энергопотребление. Одни установки могут только обогревать помещение, другие могут быть еще и источником горячей воды. Чтобы разобраться в типах оборудования, нужно знать отличия одноконтурных и двухконтурных котлов. Производители отопительных установок предлагают большое разнообразие по мощности и функциональности.

Чем двухконтурный котел отличается от одноконтурного

Схема работы одноконтурных и двухконтурных котлов

Газовое отопительное оборудование можно классифицировать по следующим признакам:

количество отопительных контуров при условии;
тепловой мощности, которую может выдать агрегат;
уровень экипировки;
— бытовое или промышленное оборудование.

Все эти установки объединяет одно – они работают на сжигании природного газа.

Горячее водоснабжение и отопление

В одноконтурном котле теплоноситель рассчитан только на радиаторы

Системы, в которых только один теплообменник предназначен для подключения радиаторных линий, называются одноконтурными. Изделия этого типа имеют механически простую и надежную конструкцию.

Двухконтурные агрегаты, помимо отопления, предназначены для выполнения еще одной задачи — обеспечения дома горячей водой. При наличии внутри только одного теплообменника перераспределение потока теплоносителя между контурами осуществляется за счет работы трехходового клапана. В приоритете здесь подогрев жидкости, которая используется для бытовых нужд. Системы с двумя теплообменниками позволяют подключить к каждому из них свой контур.

Габаритные параметры и мощность установки

Чем мощнее устройство, тем больше будут его линейные размеры. Тепловая обратка одноконтурных агрегатов выбирается исходя из площади здания, которое оборудовано этим видом отопления. Двухконтурные водонагреватели имеют особенность плохой теплоотдачи в случае отбора горячей воды из двух точек. Поэтому во избежание появления холодной воды в горячем кране в момент открытия второго необходимо:

установить котел на мощность более 16 киловатт, если в доме есть душевая;
применяют агрегаты с тепловой обраткой не менее 18 киловатт для квартир, где есть санузлы;
используют бойлеры мощностью не менее 28 киловатт для помещений, где установлены два и более крана для отбора теплой воды.

Площадь 130-160 квадратов помещения говорит о том, что двухконтурный или одноконтурный газовый котел может часто включаться, рискуя быстрым выходом из строя теплообменников.

Оборудование

Элементы обвязки котла в системе отопления

Для полной комплектации двухконтурной газовой колонкой необходимы:

вентили для защиты от повышенного давления;
кран трехходовой;
;
Расширительный бачок мембранного типа.

Некоторые производители дополнительно оснащают котлы фильтрами отопления и ГВС.

Приборы одноконтурного типа, как правило, не комплектуются сопутствующим оборудованием.

Как выбрать котел

Выбирая устройство для нужд помещения, необходимо в первую очередь учитывать мощность агрегата, чтобы она была не меньше существующих в доме теплопотерь. Вторая задача – определить количество цепей. Третье – к выбору типа конструкции устройства в вопросе дымохода. Другие важные моменты:

Материал, из которого изготовлен теплообменник: нержавеющая сталь, чугун или медный змеевик.
Исполнение изделия — навесное устройство или напольное исполнение.
Наличие современной автоматики и электроники.
КПД прибора — от него напрямую зависит энергоэффективность отопления.

Газовое отопительное оборудование должно отвечать требованиям безопасности при эксплуатации.

Положительные и отрицательные стороны

Бойлер косвенного нагрева подключается к одноконтурному котлу для экономии топлива

В большинстве своем одноконтурные газовые отопительные агрегаты отличаются такими преимуществами:

Имеют более доступную стоимость, чем аналоги двухконтурного типа.
просты по конструкции, просты в обслуживании, надежны и долговечны.
Могут работать вместе с бойлером косвенного нагрева.

Слабые места установки:

Для установки аппарата и сопутствующего оборудования требуется достаточно просторное помещение.
Затраты на обслуживание системы могут быть довольно большими.

Преимущества двухконтурных газовых установок:

При этом они решают задачи отопления и обеспечения населения горячей водой.
Компактный и оснащен практически всем необходимым дополнительным оборудованием.
В конечном итоге габаритная система на таком отопителе намного дешевле, чем с одноконтурным агрегатом.

К недостаткам относятся:

Задержка нагрева жидкости.
При открытии нескольких кранов горячей воды может произойти перепад температуры.

В некоторых случаях в проточной модели нет возможности установить дополнительный циркуляционный насос.

Нюансы монтажа систем отопления

При открытой для котла камере сгорания необходимо обустроить дымоход

Для газотурбинного оборудования обязательно делается проект на его монтаж. Если есть некоторая свобода в выборе места расположения котла, можно указать некоторые моменты, которые помогут более корректной работе устройства.

Проточные нагреватели желательно монтировать ближе к месту, где будет забор воды.

При наличии двух клапанов возврата теплоносителя расстояние от отопительного прибора до клапана, из которого часто осуществляется забор воды, должно быть минимальным.

Топ производителей двухконтурных и одноконтурных систем

Наиболее популярными и востребованными на рынке котлами являются итальянские, корейские, немецкие и российские устройства.

Bosh — линейка немецких аппаратов с теплообменниками из медных труб с антикоррозийным покрытием. Оснащен передовой электроникой и системами безопасности. Срок службы достигает двух десятков лет.
Viessmann – немецкие котлы с КПД, достигающим 93%.
Beretta — газовые обогреватели итальянского производителя повышенной мощности. Устройства показали отличные характеристики в суровых зимних условиях.
Baxi — системы отопления с бесшумной атмосферной горелкой. Есть изделия на любую мощность.

Подключение бойлера ГВС к двухконтурному котлу или колонке

Другие статьи на эту тему:

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Где и почем купить электробойлер в Вашем городе

Подключение бойлера к двухконтурному газовому котлу

Как сделать бойлер послойного нагрева из электрического бойлера

Можно ли подключить к двухконтурному котлу бойлер косвенного нагрева?

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Подключение бойлера к двухконтурному газовому котлу

Как сделать бойлер послойного нагрева из электрического бойлера

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Варианты обустройства нагревательной системы

Виды косвенных бойлеров

Способы подключения

Параллельное включение

С разделительным узлом

С двумя насосами

С распределительной гребенкой

Козырьки и навесы. Наружные и внутренние лестницы.

Как работает бойлер косвенного нагрева с подключением к котлу отопления

Простые принципы подключения к двухконтурному котлу

Подключение к одноконтурному отопительному агрегату

Монтаж с одноконтурным котлом

Подключение к двухконтурному котлу

Твердотопливный котел и центральное отопление

Система с рециркуляцией

Монтаж систем

Принцип работы устройства

Оборудование с блоком управления

Разновидности агрегатов

Оптимальный размер бака

Обвязка бойлеров

Правильный монтаж

Схемы подключения БКН

Как установить двухконтурный газовый котел в доме. Как установить настенный газовый котел самостоятельно. Правила устройства системы отопления

Нормы и требования по установке газовых котлов

Разрешение на установку в органах власти

Установка двухконтурного газового котла

Требования к помещениям и воздухообмену

Удаление дымовых газов

Подготовительные мероприятия

Установка котлов в домах индивидуальной застройки

Установка напольных котлов в отдельную топку

Трубопроводы котла

Установка настенных котлов

Расположение котла

Краткая инструкция по установке

Правила эксплуатации и обслуживания газового котла

Видео по теме

Самостоятельный монтаж настенных газовых котлов отопления

Схема подключения настенного газового котла

Правила установки настенного газового котла

Требования к установке газового котла

Как установить газовый котел в ванной

Как установить бойлер на кухне

Установка напольного котла

Установка настенного котла

Устройство и принцип работы двухконтурного газового котла отопления

Устройство котла для обслуживания двух контуров

Типы газовых горелок для двухконтурных котлов

Разновидности теплообменников газовых установок

Блок автоматики или управления котлом

Принцип работы и особенности

Схема работы двухконтурного котла

Виды исполнения котлов газовых на два контура

Преимущества и недостатки двухконтурных устройств

Выводы и полезное видео по теме

плюсы и минусы, критерии выбора

Чем двухконтурный котел отличается от одноконтурного

Горячее водоснабжение и отопление

Габаритные параметры и мощность установки

Оборудование

Как выбрать котел

Положительные и отрицательные стороны

Нюансы монтажа систем отопления

Топ производителей двухконтурных и одноконтурных систем
