Двухполюсный автомат: конструкция, как подключить

Опубликовано: 07.11.2022

Содержание

Устройство защиты, одномоментно разъединяющее несколько линий, называется многополюсный автомат. Сегодня мы расскажем, как работает двухполюсный автомат и как он устроен, зачем он нужен и как его подключить.

Этот двухполюсный автомат можно недорого купить на Яндекс Маркете.

Итак, конструктивные особенности двухполюсного АВ заключаются в комплексном подходе. Иными словами, это комплекс из двух «однополюсников», совмещенных в едином корпусе. Прибор одновременно контролирует и защищает две линии: они будут автоматически отсечены в случае обнаружения проблем. Напоминаем, что автоматический выключатель работает ради защитного разрыва цепи при коротком замыкании и длительной перегрузке. Результат работы АВ в критической ситуации — обесточенная линия.

Принцип работы можно кратко свести к следующим тезисам:

• ток в 2-проводной линии идет по нулевому проводу в одну сторону, а по фазному — в противоположную;
• когда напряжение соответствует номиналу, магнитные потоки от одинаковых встречных токов в катушке приходят в состояние компенсации, получаем нулевой результирующий магнитный поток;
• в момент утечки баланс разрушается, появившийся магнитный поток втягивает стержень в соленоид;
• взводные рычажки и расцепители активируются, оба полюса размыкаются.

Не имеет значения, в первом или втором проводе возникло КЗ либо утечка. УЗО среагирует на разность значений дифференциальных токов и отключит всю линию.

Конструкция двух полюсного пакетника

Теперь вы вспомнили, для чего нужен двухполюсный автомат, перейдем к его внутреннему устройству. Внутри пластикового корпуса находятся главные функциональные элементы — электромагнитный и тепловой расцепители. Тепловой расцепитель ответственный за отключение питания при перегрузке или коротком замыкании: он при выходе номинала за пределы нормы заставляет подвижный контакт срабатывать и рассоединять линию. У двухполюсного пакетника дополнительно появляется электромагнитный расцепитель, который выполняет блокирующую функцию при появлении токов утечки. Таким образом, в «двухполюснике» мы видим совмещение двух защит: дифавтоматов и УЗО.

Так что если сравниваете однополюсный и двухполюсный выключатель разница очевидна. Она явно будет в пользу 2-полюсного автомата, который совмещает функции диффавтомата и УЗО.

Как поменять автомат в щитке своими руками читайте здесь.

Двухполюсный автомат: преимущества и недостатки

Знаете ли вы, что два стандартных однополюсных АВ не могут заменить двухполюсную конструкцию? На самом деле двух-полюсный автомат имеет общий рычажок для отключения + единый механизм блокировки. При срабатывании обе подключенные линии обесточиваются одномоментно. Объединяя два однополюсных устройства одна цепь при аварии отсекается, а вторая продолжает подавать нагрузку. Из-за этого может загореться электропроводка.

У однополюсного и двухполюсного выключателя разница заключается в наличии у последнего дополнительной функции — блокировки при утечке токов. Назначение двухполюсного автомата — обеспечение контроля и сетевой защиты, актуальное при невозможности включения в общую цепь отдельных электропотребителей. К примеру, когда группа потребителей питается через трансформатор, то подключение двухполюсного автомата обязательно.

У двухполюсника насчитывается немало плюсов:

1. слежение за линиями и защита оборудования обеспечиваются при однофазном и трехфазном питании;
2. одномоментно обесточиваются оба провода, а это более высокая степень защиты;
3. можно контролировать мощность отдельных электроустановок;
4. устройство универсально для протекции от перенапряжений в домашних, офисных и промышленных сетях;
5. установка и подключение двухполюсного автомата, а также обслуживание и демонтаж не составят труда;
6. для разветвления и структурирования электропроводки прибор подходит идеально;
7. согласно ПУЭ «двухполюсники» годятся для работы в качестве вводного автомата.

Минусами защиты многополюсными АВ считают теоретическую вероятность кабельного пробоя при включении двух линий под нагрузкой и необходимость расчета характеристик автомата. При завышенной чувствительности выключателя вас ждут многократные отключения электроэнергии, а при слабой скорости срабатывания прибор вовремя не среагирует на аварию в сети. Через двухполюсную защиту запрещено включать заземление, РЕ-провод отсекается от питания только путем выключения штепселя из розетки.

Установка двухполюсного выключателя

Как выполняется подключение двухполюсного автомата? Монтаж на DIN-рейку производится на защелкивающиеся захваты с тыльной стороны прибора, провода легко подключаются к клеммам и легко затягиваются. У электриков принято сверху заводить ввод, а снизу — провода вывода. По схеме подключения двухполюсного автомата можно обобщить следующее:

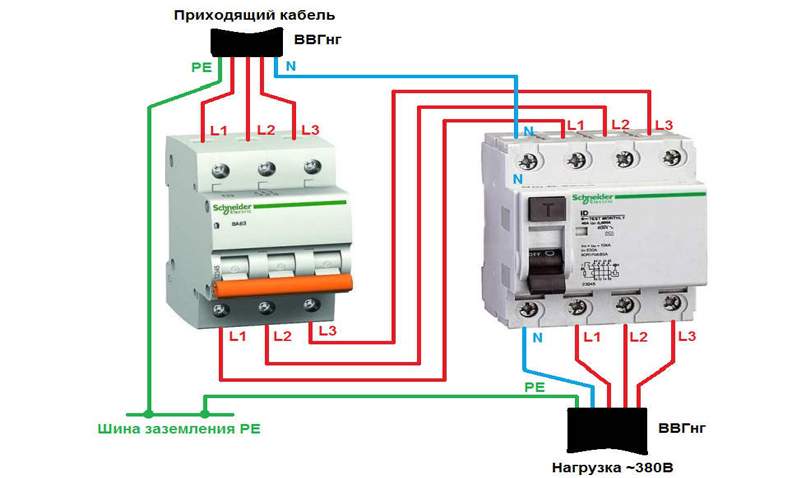

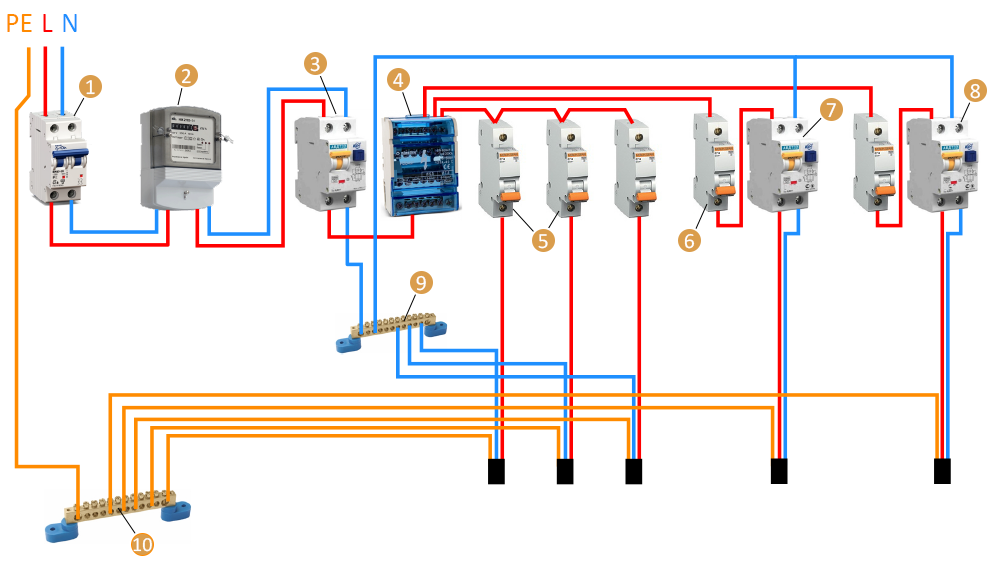

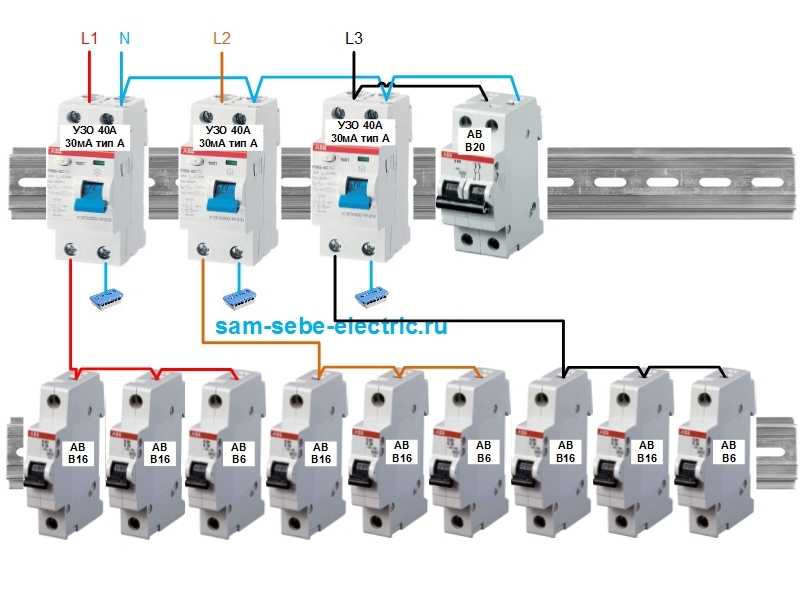

Перед счетчиком идет автомат вводной, после счетчика с 1-фазным вводом — двухполюсный. В разветвленных схемах на каждую ветку ставят по однополюсному АВ.

Полезные видео

И еще мы подобрали видеоролики, авторы которых доступно объясняют суть вопроса.

Почему запрещена установка автомата для нуля?

Администрация2022-02-01T10:22:50+03:00

Статьи 0 Комментариев

Защитная автоматика сегодня – неотъемлемый атрибут каждого вводного устройства, коим для любого жилища считается электрический щиток. Автоматическому выключателю доверяется безопасность электрической сети при перегрузках или коротких замыканиях. Иногда ему ошибочно приписывают функции защиты человека от поражения электрическим током, но для этих целей устанавливают УЗО.

Как правило, для подключения вводного кабеля в электрическом щитке используют двухполюсный вводной автомат (автоматический выключатель). Такой выключатель в случае перегрузки сети или КЗ разрывает одновременно цепи нулевых и фазных проводов. Альтернативным подключением считается установка однополюсных вводных автоматических выключателей по фазному проводу.

Применение автоматов в цепях нулевых защитных проводников либо двух однополюсных размыкателей по нулю и фазе категорически запрещено!

В чем опасность?

Принцип защитного действия автоматического выключателя заключается в следующем. При длительном превышении нагрузки или при КЗ между фазой и нулем он разрывает цепь, в которой установлен, оберегая нагрузочную цепь защитным отключением. При продолжительных утечках электрического тока на землю человека защищает установка выключателя дифференциального или как его еще называют УЗО.

Происходит короткое замыкание обычно в случае пробоя изоляции фазного провода на металлический корпус бытового электроприбора. В качестве таковых могут выступать холодильник, посудомоечная или стиральная машина, микроволновка. Словом возникают непредвиденные обстоятельства, когда человек может пострадать от поражающего действия электрического тока.

Казалось бы, установка двух однополюсных выключателей (по нулю и фазе) лишь повысят надежность защищенности электросети в целом. По принципу – защиты много не бывает, однако это далеко не так. Предположим, возникла аварийная ситуация и один из выключателей (ведь кто-то обязательно сработает первым) ее отработает. Для второго выключателя состояние сети меняется, и он остается включенным.

На практике срабатывают автоматические выключатели в течение определенного промежутка времени и для каждого экземпляра он разный. И хотя отличие это может исчисляться долями миллисекунд, где гарантия, что вводный автоматический выключатель, установленный в цепи защитных проводников (нуля) не сработает первым? Гарантии никакой, поэтому в случае разрыва нуля, фазное напряжение через подключенные нагрузки оказывается на каждом из нулевых проводников, ведущих к нагрузке. Для трехфазных нагрузок, когда на каждой из фаз «висят» разные потребители, обрыв нуля грозит перекосом фаз и как следствие выходом электроприборов из строя.

Таким образом вместо защиты ситуация оказывается более угрожающей – это главная причина того, что однополюсный вводный выключатель не может устанавливаться на нулевом проводе.

Правильная защита

В жилье россиян используются различные схемы защитного заземления. Современная и наиболее безопасная TN-S имеет раздельные защитные (PE) и нейтральные (N) проводники, приходящие с подстанции. Устаревшая, но, к сожалению широко используемая в домах старой постройки TN-C с объединенным нулевым и защитным проводником PEN более опасна. Компромиссным вариантом считается TN-C-S, позволяющая разделить PEN проводник на шины N и PE до вводного выключателя.

Правила Устройства Электроустановок запрещают устанавливать коммутационные аппараты на совмещенный PEN проводник. В этой системе устанавливают однополюсные автоматы по фазе (для трехфазной сети трехполюсные), ввод нулевых проводов коммутации не допускает. Правда, на практике допускается монтаж двухполюсных входных автоматов, при условии разделения PEN до его установки.

В системах с раздельными защитным и нулевым рабочим проводниками (TN-S и TN-C-S) ПУЭ допускает коммутацию рабочего нуля, правда проводиться это должно единым выключателем. В однофазных сетях должен ставиться двухполюсный автомат, при вводе трехфазного напряжения – четырехполюсный соответственно. Коммутация защитного PE проводника недопустима.

Остались вопросы?

Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.

заказать консультацию

Ваше имя (обязательно)

Ваш e-mail (обязательно)

Телефон

Сообщение

Прикрепить файл

Даю согласие на обработку данных

---

Обзор продуктов | Шнайдер Электрик

• Жилой сектор и малый бизнес

• se.com/ww/en/work/products/building-automation-and-control/»>

  Автоматизация и управление зданием

• Низковольтные изделия и системы

• Аккумулятор солнечной энергии и энергии

• Доступ к энергии

• Распределение среднего напряжения и автоматизация сети
• se.com/ww/en/work/products/critical-power-cooling-and-racks/»>

  Критическая мощность, охлаждение и стойки

• Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

• Диапазоны: 77

• Диапазоны: 58

• Диапазоны: 39

• Ассортимент: 24

  Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

• Диапазоны: 33

• Диапазоны: 59

• Диапазоны: 27

  Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

• Диапазоны: 34

  Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Однополюсный и двухполюсный выключатель

Краткое описание

Как бы вы определили однополюсный выключатель?

Обычно цепь с однополюсным выключателем может быть определена как форма выключателя, изготовленного из провода определенного сечения и предназначенного для установки в единственном отдельном отверстии электрических панелей.

Он состоит только из одного переключателя, который дополнительно содержит два провода для подключения. Один из проводов используется для горячей шины, а другой является нейтральным кабелем. Здесь выключатели имеют минимальный номинал от 10 до 20 ампер для одного маршрута, обеспечивающего 120 В энергии.

Однополюсные выключатели обычно используются для минимального электроснабжения дома, например, для освещения домов и т. д.; кроме того, они также могут быть закреплены в стандартном выпускном отверстии, которое представляет собой выпускной контейнер с двумя прорезями. Это также может быть использовано для определенных цепей с низким напряжением для передачи потока энергии на приборы с небольшой энергией, необходимой для работы.

Для этих приборов требуется минимальная энергия 120 или 110 В, но они не применимы для таких напряжений, как фены, потребляющие 220 вольт.

Иллюстрация проводки однополюсного выключателя

Двухполюсный выключатель

Этим типам автоматических выключателей требуется два полюса. Эти слоты полюсного выключателя содержат горячую шину и нейтральный провод. И третий кабель, который человек использует для проводки. Он оценивается от 20 до 60 ампер для легких приборов и может выдерживать до 240 вольт.

Этот автоматический выключатель используется для высоковольтных приборов, таких как кондиционеры, электрические плиты и многое другое. Это относится к двухполюсному выключателю, производящему 240 В управления путем смешивания отдельных автоматических выключателей маршрута в количестве двух. Обе клеммы двухполюсного автоматического выключателя закрыты и защищены оставшейся половинкой выключателя.

Кнопка соединения имеет большое значение и обеспечивает безопасность всей цепи. Если мы возьмем пример, когда одна часть выключателя сработает, другая сторона полюса также отключится, чтобы избежать каких-либо сбоев и защитить цепь.

Если вы когда-нибудь задумывались или замечали двухполюсные выключатели, состоящие только из одного выключателя. Это происходит потому, что кабелепровод уже находится внутри корпуса автоматического выключателя.

Иллюстрация проводки двухполюсного выключателя

В чем разница между однополюсным и двухполюсным выключателем?

Одна общая черта, которая отличает качества однополюсного или двухполюсного автоматического выключателя, заключается в силе тока, напряжении и способе их подключения. Если мы говорим об однополюсном выключателе, то он способен обеспечить 120 вольт, силу тока от 15 до 20 и состоит из одного горячего провода и нейтрального провода. Следующий вопрос, который приходит на ум, — как они связаны. Ответом на это является горячий провод, а нейтральный провод подключен к однополюсному выключателю. Этот конкретный выключатель движется только в том случае, если он чувствует перегрузку энергии на однополюсном выключателе.

С другой стороны, когда мы говорим о двухполюсном выключателе, он может обеспечить 240 вольт энергии и силу тока от 20 ампер до 60 ампер и состоит из 2 горячих проводов с одним и тем же нейтральным проводом. В этом типе выключателя машина на 240 В переменного тока может сжимать до 60 ампер с двумя горячими проводами.

Для каждого провода нужен еще один выключатель. Цепи этих выключателей требуют больше энергии, поскольку они имеют двойную нагрузку по сравнению с цепями однополюсных выключателей.

Каково применение однополюсного автоматического выключателя?

Для машин и бытовых приборов, которым не требуется такой большой поток энергии для работы, лучше всего подходят однополюсные автоматические выключатели, поскольку они могут очень легко передавать электричество. Они указаны для приборов, которые не нагреваются или имеют малую силу тока. Большинство из них используются в следующем:

• В основном используются в обычных бытовых приборах.
• Легкие предметы, например, пылесосы или фены и т. д.
• Используется для освещения наружного освещения.

Эти однополюсные выключатели оснащены одним проводом под напряжением и нейтральным проводом.

Если цепь поднимет номиналы выключателя при прохождении электричества по этим проводам, выключатель сработает от перегрузки по мощности и даже может сработать. Это сломает важнейший источник энергии.

Эти выключатели используются для защиты приборов, которым требуется питание 240 вольт.

Каково применение двухполюсного автоматического выключателя?

Двухполюсные автоматические выключатели специально изготовлены и оборудованы для работы с тяжелыми приборами или предметами, для работы которых требуется напряжение более 120 вольт. Они размещаются, когда требования к напряжению повышены. Большинство из следующих вещей, в которых используются эти двухполюсные выключатели, следующие:

• Водонагреватели, которым требуется электричество, требуют двухполюсного выключателя.
• Кондиционеры также требуют напряжения выше 120 В, поэтому в них используются двухполюсные выключатели.
• Электрические плиты.
• В сушилках для белья, для сушки которых требуется электричество, используются двухполюсные выключатели.

Проводка двухполюсного автоматического выключателя имеет два «горячих» соединения с одним нейтральным проводом в цепи, состоящей из двухполюсных выключателей.
