Схема подключения двойного выключателя на 2 лампочки в люстре

Содержание

• 1 Посмотрим на принципиальную схему
• 2 Переходим к практическому подключению
• 3 Как управлять двумя независимыми лампами
• 4 Два независимых выключателя 2-х ламп

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно редакцией “2 Схемы.ру” одноклавишных. Но так как в комментариях эта тема поднимается довольно часто – внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

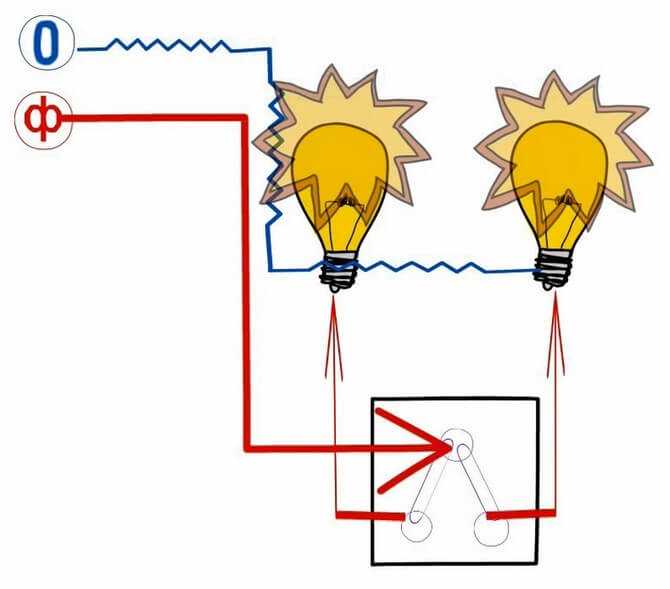

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован – понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой – 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя – смотрите на фото:

В данном переключателе есть 4 пары контактов.

• В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
• Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
• К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом, как и схема подключения проходного выключателя.

Как подключить лампочку через выключатель: схемы и инструкции

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Содержание статьи:

• Меры по обеспечению электробезопасности
• Инструмент для выполнения работ
• Рекомендуемые кабели и провода
• Применение разветвительной коробки
• Удаление изоляции с проводки
• Нюансы формирования скрутки
• Правильная установка выключателя
• Разновидности бытовых выключателей
• Виды ламп для использования дома
• Способы запитать лампочку через выключатель
  • #1: Простейшее подключение светильника
  • #2: Раздельное включение ламп люстры
  • #3: Управление пятирожковой люстрой
  • #4: Светильник – один, выключателя – два
  • #5: Включение лампочки из разных мест
  • #6: Подключение люстры с вентилятором
  • #7: Встроенные датчики движения
• Выводы и полезное видео по теме

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью , исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

На стенде панель с лампами заменяет потолок, а стол с выключателем, распаечной коробкой и розеткой является стенкой

Фаза силовой линии, представленная жилой слева, выводится на выключатель, внутри которого расположен размыкающий механизм

От силовой линии на лампу идет нулевой провод (синий справа). От лампы к выключателю прокладывается размыкающийся участок фазы

Нажимая на клавишу, мы соединяем контакты механизма, расположенного внутри выключателя. Фаза превращается в сплошную линию, по которой ток поступает к лампе

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

С правилами , называемых также распаечными, ответвительными, на сленге электриков распаячными, ознакомит следующая статья. Рекомендуем ознакомиться с полезным материалом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно . Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

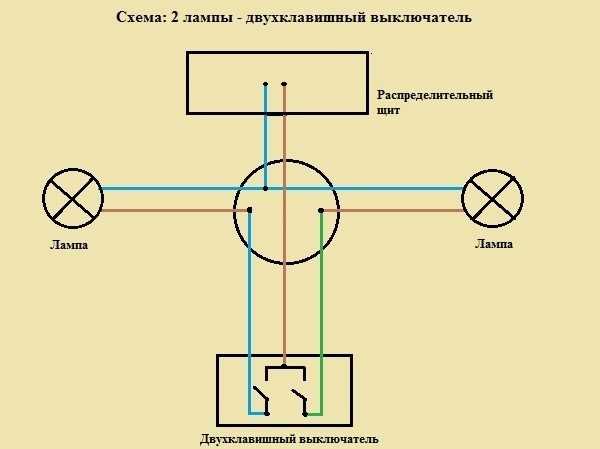

Разберем для начала схему. Двухклавишный выключатель — устройство, управляющее двумя разными осветительными приборами из одного места или двумя секциями люстры

Вводим провода в разветвительную коробку. Подключение ламп к выключателем с парой выходов и одним входом производится с помощью этого распределительного узла

В распаечной коробке на две лампы и выключатель должно быть два нулевых провода для ламп, два фазных провода для отрезка между выключателем и лампой и один вход

В распаечной коробке нули, предназначенные для ламп, соединяются с нулевой жилой питающего провода

Фазную жилу силового провода, входящего в распаечную коробку, соединяют с фазным проводником на выключатель

Оставшиеся в распаечной коробке жилы проводов соединяются аналогичным образом, затем коробку закрывают крышкой

Возможность включаться лампочек при смыкании фазы механизмом выключателя проверяют поочередно для каждой лампы отдельно

Включение с выключением ламп может производиться поочередно и одновременно при нажатии клавиш выключателя

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит , размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

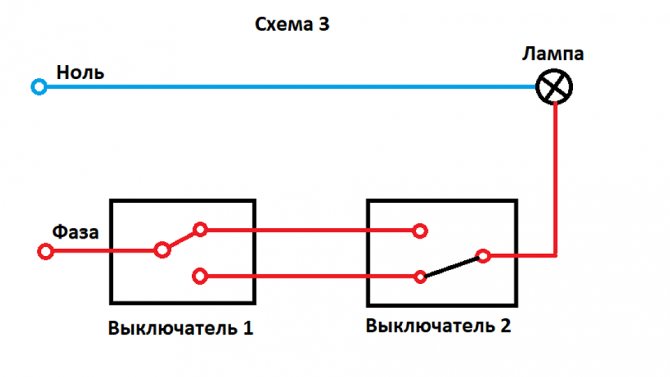

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, нашли недочеты в представленном материале? Ждем ваших комментариев. Пишите, пожалуйста, в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

Как подключить лампочку через выключатель

Как правило, выполнение монтажных работ и непосредственное подключение лампочки через выключатель вызывает огромное множество вопросов у большинства начинающих мастеров. Но по мнению специалистов, в данном процессе нет ничего сложного. Главное, что необходимо помнить – это то, что работа ведется с электрическим током, следовательно, нужно максимально тщательно подойти к вопросу безопасности.

Об устройстве электродвигателя читайте здесь:
https://howelektrik.ru/elektrooborudovanie/elektrodvigateli/ustrojstvo-i-princip-raboty-elektrodvigatelya.html.

На картинке показана схема подключения лампочки

Что нужно знать при монтаже?

При монтаже необходимо знать следующие моменты:

• Тип используемых проводов;
• Их максимальные показатели тока и напряжения;
• Тип сети;
• Условия и схему прокладки проводов;
• Необходимо определиться с используемым оборудованием и не забывать о безопасности.

Чтобы самостоятельно выполнить монтаж лампочки через выключатель необходимо будет использовать следующие материалы и инструменты:

• Отвертку обыкновенную;
• Отвертку с индикатором;
• Паяльник;
• Зажимы;

Читайте что такое гофра для кабеля и проводов и как выбрать на этой странице.

• Винтовые соединения;
• Провода;
• Болты и шурупы;
• Пассатижи;
• Штукатурку или ВОЛМУ;
• Шпатель;

Стоит отметить, что список может меняться в зависимости от использования соединительных элементов и типа прокладки электрической проводки.

Подключение лампочек через выключатели разных типов

На данный момент выполнить подключение лампочки через выключатель можно различными способами. Причем при этом могут быть использованы следующие схемы:

• Розетки и лампочки через выключатель – этот вариант является стандартным. При подключении внимание стоит уделить клеммам, заземлению и занулению.

На картинке схема подключения розетки и лампочки через выключатель

• Одноклавишного – в данном случае важно не запутаться в цветовом обозначении подводящих проводов.

На изображении схема подключения одноклавишного выключателя к лампочке

• Как подключить две лампочки к одному выключателю?


  Схема подключения двух лампочек к одному выключателю на рисунке

  • Выполнить подсоединение проводов к боковым клеммам выключателя;
  • Вывести обе лампочки;
  • В распределительном коробе «соединить» их через самозажимные элементы в одну систему.

  Схема подключения двух лампочек к одному двухклавишному выключателю на картинке

  Главная проблема такого соединения – это вероятность понижения напряжения и риск перегорания одной из лампочек. Чтобы не запутаться, необходимо использовать схему подключения одноклавишного выключателя на две лампочки. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться можно здесь.
• три лампочки к одному выключателю:


  На схеме показано как подключить три лампочки к одному выключателю

  • Все манипуляции схожи с выполнением подключения двух лампочек через выключатель, но есть один момент.
  • Присоединение лампочек через самозажимные элементы выполняют последовательно. При этом всю систему собирают поэтапно и выводят на общий провод.

  Схема подключения трех лампочек к одному выключателю

  Внимание! Прежде чем приступить к выполнению монтажных работ нужно изучить схему и инструкцию по монтажу.

• 4 лампочки к одному выключателю:

Чтобы максимально упростить процесс подключения лампочек через выключатель, необходимо использовать данный видео материал.

Как подключить двойной выключатель на две лампочки

На фото показан процесс подключения двух ламп к двухклавишному выключателю

По мнению опытных специалистов недопонимание в вопросе монтажа данного оборудования по большей части вызывает отсутствие примера. Ведь что фактически имеет человек, который пытается самостоятельно разобраться с электрической схемой и понять принцип ее работы? он видит, что где-то в районе потолка имеется распределительный короб, к которому подводятся провода, идущие от выключателя. Причем необходимо отметить, что все выше перечисленное спрятано где-то глубоко в стене.

Итак, чтобы выполнить подключение двухклавишного выключателя, который предназначается для двух ламп, необходимо будет пользоваться специальным схематическим исполнением.

Схема подключения двухклавишного выключателя на две лампочки представлена ниже.

Схема подключения двухклавишного выключателя на две лампочки на изображении

Выполнить подключение можно пошагово:

1. Необходимо обесточить помещение.
2. Затем следует определиться с выходящими проводами. Причем это касается как тех проводов, которые выходят из стены, так и тех, что подведены к распределительному коробу. В соответствии со стандартами каждая электрическая система имеет провод, отходящий на ноль, заземление и фазовые провода.
   Все эти бытовые магистральные элементы выполнены в определённом цвете. Чтобы разораться где из них какой, можно заглянуть в щиток.
3. После нужно будет выполнить подключение лампочек и непосредственную подводку проводов к выключателю.

На фото показано, как можно прокладывать провода под штукатурку

4. Стандартные выключатели являются навесными, т.е. их монтаж выполняется на внешнюю поверхность стены. Следовательно, в стене будет иметься отверстие, из которого будут выходить провода. Их присоединяют к клеммам. Выполнить присоединение можно как скруткой, так и паяльником. Второй вариант является наиболее практичным и долговечным. После подводки всех элементов и проверки целостности выступающих частей, можно закрепить выключатель на поверхности стены и зафиксировать лампочки.

Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров (выключателей) к одной лампочке. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние – на крайнюю левую и на крайнюю правую.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее? В данном случае специалисты всегда рекомендуют пользоваться услугами опытного мастера-электрика. Причина очень проста: если система электрических проводов будут кинута неверно, то пострадают либо бытовые приборы и придется отдать немало денег на их ремонт или вовсе покупать новые. Также могут пострадать и люди.

соединить провода в распределительной коробке

Чтобы выполнять проводку, необходимо пользоваться проводами бытового сечения, которые будут иметь толстый изоляционный слой и обладать высокими техническими характеристиками. Все их укладывают либо в заранее сформированную штробу – это отверстие, выдолбленное в стене ли потолке, которое после укладки проводов тщательно замазывается бетонной смесью. Сверху покрывают все слоем штукатурки.

Если же выполнить данную манипуляцию не предоставляется возможности, можно проложить провода снаружи. Тогда необходимо будет выполнить монтаж защитных коробов, а сами электрические бытовые магистрали уложить в гофрированные трубки.

При необходимости подводки проводов к распределительному коробу нужно разобраться с вариантами их соединения. Этот момент является самым значимым в этом «нелегком деле».

Читайте что такое импульсный блок питания.

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе:

• Можно выполнить скрутку проводов между собой;
• Провода опрессовку – этот вариант подходит для промышленных помещений;
• Сварка и пайка – применяют специальное оборудование;
• Болтовое соединение;
• Винтовое соединение;
• И самый простой, но один из самых надежных – это использование самозажимных соединений.

В любом случае, установка выключателя и подсоединение его к лампочке выполнять необходимо только имея понятие о процессе. В ином случае, лучше чем специалист этого никто не сможет сделать.

Видео

Смотрите видео инструкцию как подключить двухклавишный выключатель:

Также необходимо отметить, что при выполнении всех монтажных работ главное помнить о безопасности и не забывать о технических характеристиках магистральных элементов. В данном случае речь идет о проводимости и надёжности проводов. Особое внимание стоит уделить максимальному показателю тока и напряжения. Иначе даже при правильном выполнении сборки система может погореть при «транспортировке». Смотрите обзор видов светодиодных фитоламп для рассады растений здесь: https://howelektrik.ru/osveshhenie/lampy/svetodiodnye-fitolampy-dlya-rassady-rastenij-obzor-vidov-i-kak-vybrat.html.

Дек 1, 2015HowElektrik

Подключить две лампочки к одному выключателю

В этой статье мы рассмотрим, как подключить две лампочки к одному выключателю. Независимо от того, есть ли у вас несколько светильников или только один, это даст вам информацию, необходимую для установки светильников. Вы узнаете, как подключить дополнительные лампы и как подключить несколько светодиодных ламп на 12 В к одному выключателю. Вы также узнаете, как установить новые светильники, требующие специальной проводки. Продолжайте читать, чтобы узнать больше! Эта статья ответит на все ваши вопросы!

Подключение двух ламп к одному выключателю

Чтобы добавить две лампочки к одному выключателю, вам потребуется удлинить коммутируемую линию, нейтраль и землю. Дополнительный кабель подключается к существующей потолочной розетке и имеет маркировку «light 2». Возьмите этот кабель в новое положение второго света.

Возможно, вам не понадобится делать петлю на новом фонаре. Вместо этого используйте один и тот же пигтейл для соединения кабеля коммутатора и входного питания. Затем просто перемонтируйте свет, чтобы он включался и выключался.

Чтобы подключить два светильника к одному выключателю, необходимо убедиться, что каждый светильник имеет три провода: красный для горячего, черный для нейтрального и белый для заземления. При подключении двух ламп к одному выключателю белый провод подключается к первой лампе, а черный провод подключается ко второй. Черный провод также подключается к источнику питания, так что к нему подключены обе лампочки. Как только они будут соединены, вы можете удалить черную изоляционную ленту с первой лампочки.

Можно ли подключить 2 лампочки к 1 выключателю?

Вам может быть интересно, как можно подключить два светильника к одному выключателю. Хотя этот процесс не сложен, связанные с ним электротехника и физика могут несколько сбивать с толку. Вот почему мы описали два способа подключения двух ламп к одному выключателю. Надеемся, что один из этих методов будет проще для понимания и займет гораздо меньше времени. Читайте дальше, чтобы узнать, как подключить два источника света к одному выключателю.

В некоторых распространенных ситуациях к одному выключателю можно подключить несколько светильников. Например, в столовой или на кухне к одному выключателю можно подключить несколько светильников. Это может создать приятную атмосферу. Тем не менее, обязательно проконсультируйтесь с профессиональным электриком, прежде чем пытаться это сделать. Если вы не уверены, сможете ли вы подключить два светильника к одному выключателю, вам следует проконсультироваться с профессиональным электриком.

Чтобы подключить два светильника к одному выключателю, соедините белый провод от источника питания с белым проводом от первого светильника. Подключите другой белый провод к нейтрали другого прибора. Используйте черную изоленту, чтобы определить, какой провод горячий, а какой нейтральный. Повторите этот процесс для второго источника света. Когда вы закончите, у вас будет удобный способ управлять несколькими источниками света с помощью одного выключателя.

Как подключить дополнительное освещение?

При подключении нескольких ламп к одному выключателю убедитесь, что вы используете правильный цветовой код. Два провода, которые входят и выходят из переключателя, черного и белого цвета соответственно. Заземляющий провод либо зеленый, либо оголенный. Если вы не уверены в цветовых кодах, вы можете просто протянуть две веревки между переключателями и соединить их вместе. Таким образом, у вас будет два независимых переключателя. Затем можно подключить лампы параллельно.

Чтобы добавить к выключателю дополнительные источники света, удлините коммутируемую линию, а также нулевой и заземляющий кабели. Подсоедините дополнительный кабель к потолочной розетке и обозначьте его как «свет 2». Подключите новый свет к новому кабелю. Вам не нужна петля на новом свете, но вам нужно будет присоединиться к входящему питанию и коммутационным кабелям. После того, как вы выполнили этот шаг, ваши огни теперь можно легко переключать, вставив переключатель.

Как подключить несколько светодиодных ламп на 12 В к одному переключателю

Многие люди задаются вопросом: «Как подключить несколько светодиодных ламп на 12 В к одному выключателю?» Лучшим решением является параллельное соединение светодиодных лент, что сводит к минимуму падение напряжения и возможность повреждения из-за перегорания одного светодиода. Вот несколько полезных советов по подключению нескольких светодиодов. Использование многожильных проводов — хорошая идея, так как это улучшает контакт и минимизирует потери напряжения.

– Убедитесь, что распределительная коробка надежно закреплена в стене. Затем протяните через стену люмексный провод 14/2. Голый провод проходит под клеммами выключателя. Это ваш заземляющий провод. Затем прикрепите черный провод к клеммам переключателя. Как только это будет сделано, вы готовы подключить несколько светодиодов к одному переключателю. Помните: вы должны использовать распределительную коробку, рассчитанную на 15 ампер.

– Всегда используйте правильные соединители проводов. При подключении нескольких светодиодов следует использовать правильные разъемы, так как неправильное подключение может привести к поражению электрическим током. Кроме того, убедитесь, что провода открыты и соприкасаются с соответствующими портами. Распространенной ошибкой является зажатие 10 проводов в одну гайку. Чтобы избежать этого, вы можете использовать несколько разветвителей проводов или клеммных колодок. Мультиметр пригодится при определении полярности проводов.

Как подключить лампы параллельно?

Параллельное подключение двух светильников означает, что у вас есть один источник питания для обоих. Электрические соединения между лампами выполняются параллельно, поэтому вы можете включать и выключать одну из них, не затрагивая другую. Если одна из ламп перегорела, то другая все равно будет работать, потому что напряжение в параллельной цепи такое же, как и в последовательной. Еще одно преимущество параллельного подключения двух ламп заключается в том, что вам не нужно беспокоиться о быстрой разрядке аккумулятора.

Чтобы подключить два светильника параллельно, вам потребуется удлинить коммутируемую линию, нейтраль и землю. Прикрепите этот дополнительный кабель к существующей потолочной розетке и назовите его «light 2». Проложите новый кабель в нужном месте, чтобы прикрепить второй свет. Помните, что вам не нужна петля на новом свете, но вам понадобится новый кабель для соединения выключателя и входящей мощности.

Как подключить несколько ламп к одному выключателю?

Если у вас в комнате два или более светильника, вы можете разделить их на одном выключателе, подключив провода от каждой лампочки к разным выключателям. В идеале у вас должен быть нейтральный провод между двумя переключателями. В некоторых случаях возможно питание таймера, пульта дистанционного управления или программируемого переключателя через нейтральный провод. Но если у вас нет нейтрального провода, вы можете просто разделить несколько источников света на один выключатель с помощью трехжильного кабеля.

Сколько ламп я могу поставить на один выключатель?

Использование встраиваемых светильников — популярный способ создать видимость открытого потолка, но этого недостаточно для создания равномерного освещения во всей комнате. Есть много способов определить правильное количество встроенных светильников для установки на один выключатель. Вы должны учитывать размер помещения и тип канистры, которую вы используете, чтобы определить количество света, которое вам понадобится. Мощность ламп, которые вы используете, и номинальная мощность вашего автоматического выключателя также будут факторами, которые следует учитывать.

Как правило, к одному выключателю можно подключить несколько ламп, но имейте в виду, что ток, который может выдержать выключатель, зависит от его номинального тока. Как правило, рекомендуется, чтобы количество источников света не превышало 80 % от номинального тока коммутатора. В целом к ​​одному выключателю можно подключить до 96 ламп. Если у вас их меньше, вы можете использовать отдельные выключатели или комбинировать соединения, чтобы увеличить количество источников света в цепи.

Как соединить несколько светодиодных ламп вместе?

При установке нескольких светодиодных ламп у вас может возникнуть соблазн соединить их последовательно. Это может иметь смысл для небольшой площади, но важно помнить, что каждый светодиод забирает напряжение у следующего, что приводит к неравномерному рисунку освещения. Если вы хотите избежать этого, вы должны установить их все параллельно. Параллельное соединение, представляющее собой единую секцию длиной от 10 до 20 футов, имеет меньшее падение напряжения и обеспечивает наилучшую светоотдачу.

Если вы не знакомы с цветовым кодированием светодиодов, посетите веб-сайт декодера цвета в номер. Это поможет вам понять, как различные значения сопротивления влияют на ваши светодиодные фонари. Например, если вы купили резистор на 150 Ом, вам следует выбрать тот, который имеет коричневый цветовой код. Если вы покупаете резистор на 150 Ом, вы должны разместить его перед светодиодом на положительном электроде.

Как вы зажигаете гирляндные цепи?

При подключении нескольких светильников с помощью подключаемых светильников для магазинов вы должны убедиться, что они выровнены в ответвлениях. Используя базовые знания в области электрики, вы можете подключить гирляндное освещение со светодиодными лампами. Если вы не уверены в процессе, обратитесь к профессионалу. Можно подключить несколько источников света без разрешения, но если вы не уверены, вы всегда можете обратиться к профессиональному электрику.

Чтобы начать последовательное подключение светильников, необходимо просверлить отверстие в гипсокартоне потолка или стены. Затем прикрутите новое крепление на место. Прежде чем прорезать отверстие, необходимо убедиться, что на пути нет препятствий. Если есть, вы можете использовать проволочную гайку, чтобы скрепить концы. Затем повторите процесс, чтобы подключить оставшиеся источники света. Не забудьте пометить каждый свет горячим и нейтральным проводами.

Процесс прост. Во-первых, отключите прибор от источника питания. Затем подключите черный и белый провода непосредственно к светильнику. После подключения второй лампы вставьте ее во вторую выходную коробку. Затем повторите процесс для третьей лампы. Повторите процесс для двух последних луковиц. Огни должны хорошо работать вместе, если вы правильно следуете процедуре. Итак, как вы делаете гирляндные цепные огни?

Что такое последовательное подключение?

Что такое последовательное подключение? Это распространенный метод подключения нескольких устройств в системе. Этот метод подключения отличается от соединения звездой, поскольку он не зависит от одного устройства. Например, главный контроллер в серверной может быть подключен последовательно к двадцати контрольным устройствам в производственной зоне. В противном случае произойдет полный сбой системы, если первое устройство выйдет из строя.

Одним из преимуществ последовательного подключения является относительная простота установки. Пока вы используете согласующие провода, этот метод подключения прост и недорог. Для подключения датчиков давления можно использовать небольшую распределительную коробку. Небольшая распределительная коробка облегчает подключение проводов. Защита от электрических помех и перенапряжения важна, поэтому убедитесь, что все соединения правильно заземлены. При подключении датчиков обязательно используйте экранированную витую пару.

Для последовательной установки нескольких светильников вам потребуются основные инструменты. Чтобы установить первый шестидюймовый фонарь, проложите провод от места выключателя до шестидюймового фонаря. Затем протяните тот же провод от места выключателя до второго шестидюймового фонаря. Как только оба источника света подключены, соедините их вместе в одном месте. Вы можете повторить процесс с несколькими источниками света. Тем не менее, вы всегда должны проконсультироваться с электриком или подрядчиком по электротехнике, прежде чем пытаться подключить гирляндную цепь.

Безопасность розеток с гирляндным подключением зависит от используемого протокола безопасности. Вы должны придерживаться электрических правил вашего штата. Например, цепи, обычно используемые в США, рассчитаны на 15 ампер и способны обрабатывать от 1800 до 2400 Вт электроэнергии при напряжении 120 В. Чтобы избежать перегрузки вашей цепи, вы должны ограничить количество розеток до двух или трех. Как и в случае с любым электроприбором, вы должны соблюдать осторожность при использовании розеток с последовательным подключением.

Сколько лампочек может быть на одном выключателе?

Возможно, вы захотите иметь один переключатель, при нажатии на который загораются все индикаторы. Вы хотите прийти домой, чтобы один выключатель освещал гостиную и коридор. Есть ли способ сделать это, чтобы несколько ламп управлялись одним выключателем?

• Основы подключения выключателей света
  • Электропроводка
• Светильники
  • Светильники Daisy – Chain
  • Светильник Home-run
  • Лампы CFL v0 LED4 9
  • Встраиваемые светильники
  • Расстояние между светильниками
• Ограничения выключателя
• Заключение

Да; один выключатель может включать несколько светильников. Вы можете использовать два способа, чтобы ваш переключатель управлял несколькими источниками света. Наиболее распространенным способом является последовательное подключение осветительных приборов путем их соединения друг с другом и подключения первого прибора к выключателю.

Второй способ управления всеми источниками света с помощью одного выключателя — подключение их непосредственно к выключателю в конфигурации, называемой «домашней». Отключить светильники, которые вам больше не нужны, легко, используя метод «домашнего запуска».

Чтобы выяснить, сколько источников света может управляться одним выключателем, вам нужно знать ряд вещей.

Основы подключения выключателя света

Количество лампочек в цепи не ограничено. Нагрузка светильников определяет, сколько источников света может вместить цепь. К обычной цепи на 15 А можно подключить до 1400 Вт осветительных нагрузок. Осветительная нагрузка мощностью 1400 Вт может вместить один светильник мощностью 1400 Вт или четырнадцать светильников мощностью 100 Вт.

Электропроводка

Прежде чем приступать к подключению нескольких кабелей к одному коммутатору, необходимо знать, как закрепить один кабель. Типичная домашняя цепь на 120 вольт имеет два проводника и заземление. Один из токопроводящих проводов черный, и именно он передает электричество от источника питания к нагрузке.

Второй провод белый. Белый провод — это обратный провод, который передает нагрузку обратно на источник питания, замыкая цепь. Клеммы переключателя имеют только черные провода, поскольку переключатель прерывает горячую ветвь цепи. Клеммы латунные.

Черный провод от источника питания подключен к одной из латунных клемм, известной как линейная клемма. Затем вы подключаете другой черный провод, идущий к светильнику, к клемме нагрузки. При подключении черных проводов у вас остается два белых кабеля.

Белые провода присоединяются к обратному пути, по которому нагрузка обходит коммутатор. Вы соединяете белые кабели, скручивая их открытые концы, а затем навинчивая на них колпачок. Перед выполнением любой проводки убедитесь, что вы выключили автоматический выключатель, чтобы избежать поражения электрическим током. Также, прежде чем прикасаться к проводам, используйте тестер напряжения.

Осветительные приборы

Гирлянда – Светильники с цепочкой

Гирляндное подключение отличается от последовательного подключения светильников. Лампы, соединенные последовательно, гаснут, когда одна из них выходит из строя. При гирляндном подключении для крепления осветительных приборов используется параллельная проводка. Также используется стандартное электрическое цветовое кодирование, что упрощает использование метода последовательного подключения.

Если вы добавляете одну установку, вам понадобится дополнительный кабель, совместимый с вашим устройством. Скорее всего, вы протянете этот провод по чердаку. Единственное, что вам нужно сделать, это добавить черные кабели к двум другим черным проводам и повторить тот же процесс с заземляющим и белым проводами.

Может возникнуть необходимость в больших колпачках для проводов, так как количество кабелей в каждом наборе увеличивается с двух до трех. Процедура подключения другого прибора к уже добавленному аналогична процедуре добавления одного прибора в первый раз.

Теперь, когда вы знаете, как добавлять осветительные приборы к выключателю, вы можете продолжать добавлять новые приборы до тех пор, пока не достигнете предела отключения тока, потребляемого цепью.

Светильник бытовой

Причин для подведения проводов от многих лампочек к одному выключателю в основном две. Первая причина – удобство. Вам нужен переключатель, к которому проще всего получить доступ для управления несколькими источниками света. Другая причина заключается в том, что проводка не является постоянной, и вам нужен простой способ отключить новый свет, когда возникнет необходимость.

При использовании домашнего осветительного прибора, чтобы один выключатель управлял несколькими источниками света, отходящий горячий кабель подключается к клемме нагрузки выключателя. Лучший способ сделать это соединение — использовать косичку.

Метод косички означает, что вы используете 6-дюймовый запасной черный провод, чтобы скрутить вместе все черные провода, подключенные к приборам. После того, как вы скрутите черные провода вместе, на разъемное соединение навинтите колпачок.

Используйте тот же процесс для подключения кабелей заземления к клеммам заземления. Что касается белых проводов, то косичка не нужна. Единственное, что вы делаете, это скручиваете их полностью, а затем закрываете их. Домашняя проводка может стать громоздкой, если к одному выключателю подключено более двух ламп. Вам также может понадобиться большая электрическая коробка для хранения всех кабелей.

Теперь, когда мы рассмотрели способы подключения нескольких ламп к одному выключателю, вам, вероятно, интересно, сколько ламп может быть на одном выключателе в зависимости от типа используемых ламп.

Лампы компактных люминесцентных ламп v Светодиодные лампы

Каждая лампа светодиодной или компактной люминесцентной лампы обычно производит такое же количество света, что и лампа накаливания мощностью 60 Вт, при этом потребляемый ею ток составляет 10 Вт или менее. Следовательно, потребляемый ток составляет 1/12 ампера. Таким образом, 15-амперная схема может управлять 180 или более светодиодными или компактными люминесцентными лампами.

Встраиваемые светильники

Встраиваемые светильники обеспечивают привлекательное окружающее освещение комнаты. Встраиваемые светильники крепятся за потолком, и для того, чтобы комната была хорошо освещена, нужно больше одного светильника. Количество ламп, которые может разместить один выключатель, зависит от ряда факторов.

Эти факторы включают форму и размеры помещения, ширину канистры и мощность лампы. Количество ламп, которые вы можете добавить в цепь, также определяется номиналом выключателя.

Расстояние между светильниками

Правильное расположение встроенных ламп обеспечивает равномерное освещение каждой части пола. Поскольку каждая лампочка обеспечивает конус света, идеальная настройка должна позволять конусам перекрываться. Чтобы световые конусы перекрывались, необходимо соблюдать несколько факторов.

Эти факторы включают высоту потолка, мощность лампы и диаметр отверстия светильника. Общее правило заключается в том, что вы можете разделить высоту потолка на два и использовать полученное число для размещения лампочек. Например, для комнаты высотой 8 футов стандартный интервал будет равен 4 футам.

Направление света встроенных ламп

Неправильное использование встроенных ламп или чрезмерное их использование приводит к плохому качеству света, который они излучают. Когда вы выстраиваете источники света в ряд, создается узор линии обзора, и этот эффект не привлекает глаз.

Лучше всего размещать встраиваемые светильники в неравномерном порядке. Старайтесь не размещать источники света слишком близко друг к другу, так как это может привести к слишком яркому освещению. Однако, если используемые вами светильники являются направленными, вам может потребоваться разместить их ближе, чем всенаправленные светильники, чтобы получить хороший световой эффект в комнате.

Ограничения выключателя

Основным ограничением на количество встроенных светильников, которыми может управлять один выключатель, является номинал автоматического выключателя, управляющего цепью. Каждая лампа накаливания или галогенная 60-ваттная лампа потребляет около 1/2 ампера, и, следовательно, стандартное освещение с 15-амперным выключателем может управлять 30 лампами.

Говоря о светодиодах и КЛЛ, используемых во встраиваемых светильниках, мы упомянули, что они излучают свет, аналогичный 60-ваттной лампе накаливания. Пусковой ток для светодиодных ламп обычно составляет 20 ампер при 240 В переменного тока. Таким образом, 15-амперная цепь может безопасно вместить 180 или более светильников, использующих светодиодные или компактные люминесцентные лампы.

Под «обычными лампочками» мы обычно подразумеваем лампы накаливания мощностью 60 Вт. Цепь с валютой 120 вольт и 15 ампер обеспечивает 1800 Вт. Это означает, что выключатель на 15 ампер может вместить до 30 ламп накаливания.

Путь, которым мы достигли количества луковиц, прост.

• Возьмем 120 вольт * 15 ампер = 1800 ватт.
• 1800 Вт / 60 Вт = 30 лампочек. (Общая мощность в ваттах, деленная на мощность в одной лампочке)

Мы видели, что количество ламп, которые может включать один выключатель, может составлять от 1 до 180. Факторы, определяющие, сколько ламп можно включить и выключение одним переключателем включает ограничения выключателя цепи и количество напряжений, которое может выдержать один переключатель.

Заключение

На вопрос, сколько лампочек может включать один выключатель, можно также ответить, взглянув на тип лампочки, которую вы планируете использовать. Количество ламп накаливания, которыми может управлять один переключатель, отличается от количества светодиодных ламп или ламп CFL.

Способ подключения дополнительного освещения определяет, сколько дополнительных источников света будет управляться одним выключателем.

Сколько лампочек на одном выключателе?

Существует так много типов лампочек и выключателей, но как узнать, сколько светодиодов на одном выключателе? Эта статья расскажет вам правду о том, сколько лампочек на одном выключателе. Люминесцентные лампы потребляют много электроэнергии и недолго служат. Если это ваш единственный вариант, то лучше всего иметь не более двух люминесцентных ламп на один выключатель в целях экономии электроэнергии. Светодиодные светильники намного лучше, так как они служат дольше, выделяют меньше тепла и потребляют меньше энергии!

Сколько лампочек на одном выключателе?

Сколько ламп мне нужно на один выключатель? Это распространенный вопрос для людей, которые хотят заменить свои осветительные приборы и хотят получить больше информации о том, сколько светодиодов, люминесцентных или встроенных светильников они должны установить.

Количество лампочек на цепи не ограничено. Нагрузка огней определяет, сколько вы можете иметь. К обычной цепи на 15А можно подключить до 1400Вт ламп, или одну лампу на 1400Вт или 14 лампочек по 100Вт. В большинстве домов допускается установка от 23 до 40 60-ваттных ламп или от 280 до 480 5-ваттных светодиодов.

Сколько люминесцентных ламп на одном выключателе

Сколько люминесцентных ламп я могу включить в цепь? Вы должны быть в состоянии поместить 8 из них на одну цепь. Будете ли вы перегружать цепь? Розетка также не будет перегружена.

Люминесцентные лампы не подключаются последовательно. Вы можете подключить кучу балластов параллельно, но ничего не должно быть последовательно. При этом нет причин не подключать множество балластов параллельно к одному источнику питания, если вы находитесь под номинальной силой тока цепи. Следующая проблема.

Количество светодиодов на одном диммере

Правило: 100 Вт на каждый светодиодный светильник. Это означает, что диммер мощностью 600 Вт может работать только с шестью светодиодными светильниками. Если вы продолжаете выполнять все требования к свету (например, убедитесь, что он действительно получает достаточно электроэнергии), а он все еще мерцает, попробуйте отрегулировать нижний предел.

Диммеры также имеют ограничение на мощность, которую они могут выдержать. Если вы превысите это, диммер сломается и не будет работать или будет мерцание из-за шума. Это связано с тем, что по проводам проходит слишком большой ток. Пусковой ток — это когда устройство только что было включено, и ему требуется больше энергии для запуска, поэтому оно имеет ток, превышающий установившийся (количество, которое течет постоянно). Посмотрите на график для примера того, как выглядит пусковой ток.

Сколько встроенных светильников на одном выключателе

Сколько светильников может быть на одном выключателе? Встроенные светильники придают потолку вашей комнаты хороший вид. Одного светильника со встроенными светильниками недостаточно, чтобы в комнате было светло. Вам нужно больше, чем один. Количество светильников, которые можно поместить в один выключатель, зависит от размера и формы помещения, а также размера и ширины канистры. Мощность также имеет значение, как и то, сколько ламп вы можете поставить на этот выключатель.

Ограничения выключателя и номиналы настенных выключателей

Встраиваемые светильники излучают красивый свет. В потолок встраиваются встраиваемые светильники, и для того, чтобы комната была хорошо освещена, нужно больше одного светильника. Вы можете сделать так, чтобы в комнате было много светильников, потому что нет ограничений на количество светильников, которые вы можете добавить с помощью одного выключателя, в зависимости от ряда факторов, таких как форма и размер комнаты, ширина канистры и количество электричества. каждая лампочка использует. Номинал выключателя также определяет, сколько приборов вы можете добавить. Обычные лампочки, как правило, 60 Вт. Схема с 240 вольтами и 10 амперами может обеспечить мощность 2400 ватт. Это означает, что схема может работать с 40 обычными лампочками одновременно.

Цепи и предохранители серии

Электрические цепи серии

, как и гирлянды на рождественской елке, имеют предохранители. Если ток, протекающий по проводу, слишком велик для кабеля, используемого для подачи на него питания, лампочки перегорят. Предохранитель в последовательной цепи выступает в качестве слабого места, которое может дать сбой, если через него протекает слишком большой ток. Предохранитель помогает предотвратить возникновение пожаров и взрывов ламп, ограничивая мощность, которая может подаваться на конкретное соединение.

Чтобы вычислить, сколько лампочек может подключаться к одному выключателю, вам нужно знать, сколько ватт нужно каждой лампочке. Затем вы можете вставить провода и предохранители нужного размера.

Подсчитайте, сколько светодиодных встроенных светильников на одном выключателе

Выключатель позволяет включать и выключать свет. Выключатель определяет, сколько лампочек может выдержать выключатель.

Пример расчета

Возьмем 240 вольт * 10 ампер = 2400 ватт.

2400 Вт / 60 Вт = 40 лампочек.

Лампа КЛЛ и светодиодная лампа

Лампы КЛЛ и КЛЛ отличаются от обычных лампочек. Они дают такое же количество света при гораздо меньших затратах электроэнергии, что составляет 10 Вт или меньше. Кроме того, если у вас есть 15-амперная цепь, вы можете управлять 180 или более светодиодными или компактными люминесцентными лампами.

Как подключить несколько ламп к одному выключателю

Один выключатель может включать несколько ламп. Один из способов сделать это — соединить их друг с другом, а затем подключить первый прибор к выключателю.

Второй способ управлять всеми светильниками с одного выключателя — это подключить светильники напрямую к выключателю с помощью проводов. Это называется «домашней конфигурацией», и можно легко отключить приборы, которые вам больше не нужны.

Основы электромонтажа

Если к выключателю подключить более одного кабеля, электричество не будет работать. Вам нужно знать, как починить один кабель, прежде чем чинить другие. Типичная домашняя цепь на 120 вольт имеет два проводника и заземление. Один из проводов черный, и именно он передает электричество от источника питания к нагрузке.

Другой провод белый. Белый провод — это обратный провод, который при подключении будет возвращать питание к источнику питания. Это замыкает цепь и пропускает электричество. Клеммы переключателя имеют только черные провода, потому что переключение прерывает это соединение. Клеммы изготовлены из латуни, чтобы сделать соединение между проводами более прочным. Черный провод от источника питания подключается к одной из латунных клемм. Вы подключаете другой черный провод, который идет к вашему светильнику, к клемме нагрузки. Когда все эти провода подключены, у вас остаются два белых кабеля. Белые провода — обратный путь. Они обходят переключатель и возвращаются таким же образом. Вы присоединяетесь к ним, скручивая их концы и навинчивая на них проволочный колпачок. Отключите питание перед тем, как начать работать с проводами или прикасаться к ним, чтобы избежать удара током.

Гирляндное подключение светильников

Гирляндное подключение отличается от последовательного подключения светильников. Лампы, соединенные последовательно, гаснут, когда одна из них выходит из строя. При гирляндном подключении для крепления осветительных приборов используется параллельная проводка. Также используется стандартное электрическое цветовое кодирование, что упрощает использование метода последовательного подключения.

Если вы добавляете установку, которая будет находиться в том же месте, что и другие ваши устройства, вам понадобится один дополнительный кабель, который может работать с вашим устройством. Вы, вероятно, проведете его через чердак, а затем протянете от него черный кабель, чтобы соединить два других черных провода, и повторите этот процесс с заземляющим и белым проводами.

Нужны ли колпачки для проводов большего размера? У нас в каждом наборе больше кабелей и их нужно соединить. Чтобы подключить новый шнур, выполните те же действия, что и раньше.

Как использовать осветительные приборы в домашних условиях

Есть две причины, по которым провода от многих лампочек подключаются к одному выключателю. Во-первых, это удобство, потому что простой в использовании переключатель может управлять многими источниками света. Во-вторых, проводка не является постоянной, и должен быть способ отключить новый свет, если он больше не нужен.

Для домашнего метода. Когда вы хотите использовать выключатель освещения, который управляет более чем одним светом, горячий провод подключается к клемме нагрузки. Лучше всего использовать косичку. Это означает, что вы скручиваете вместе все черные провода, подключенные к светильникам, а затем накручиваете колпачок для проводов.

Всякий раз, когда вы подключаете более одного светильника к одному выключателю, используйте один и тот же процесс. Подсоедините кабели заземления к клеммам заземления. Что касается белых проводов, то для них косичка не нужна. Скрутите их вместе и закройте крышкой; затем поместите их в электрическую коробку, достаточно большую для всех ваших кабелей. Когда вам интересно, сколько лампочек может быть на выключателе, подумайте о том, какие лампочки у вас есть дома. Если это лампы накаливания, то с одним выключателем будут работать только две. Люминесцентные лампы могут работать с тремя или четырьмя выключателями в зависимости от того, сколько ламп управляет каждый выключатель – если в каждом светильнике более одной лампочки и она подключена к двум выключателям, то могут работать 3-4 лампы

Заключение

Мы изучили сколько лампочек на одном выключателе и как их починить. Установка люминесцентных, светодиодных и встраиваемых выключателей — отличный пост в блоге для всех, кто хочет узнать больше о проводке автоматических выключателей или установке встраиваемых светильников.

Не нужно бояться электричества, оно не представляет реальной угрозы – все, что вам нужно, это некоторые базовые знания, прежде чем прикасаться к любым проводам! Электрическая безопасность может даже спасти вашу жизнь в долгосрочной перспективе, поэтому убедитесь, что вы хорошо разбираетесь в работе с электрическими системами.
