Как подключить бойлер: пошаговая инструкция

Отсутствие горячей воды в доме – большой минус, который любым способом нужно устранять. Если централизованный водопровод с горячей водой недоступен, всегда есть альтернативный способ – установить водонагреватель.

Что нужно знать для того, чтобы установить бойлер правильно?

Если речь зашла об установке, скорее всего, вы уже выбрали и даже купили подходящий водонагреватель.

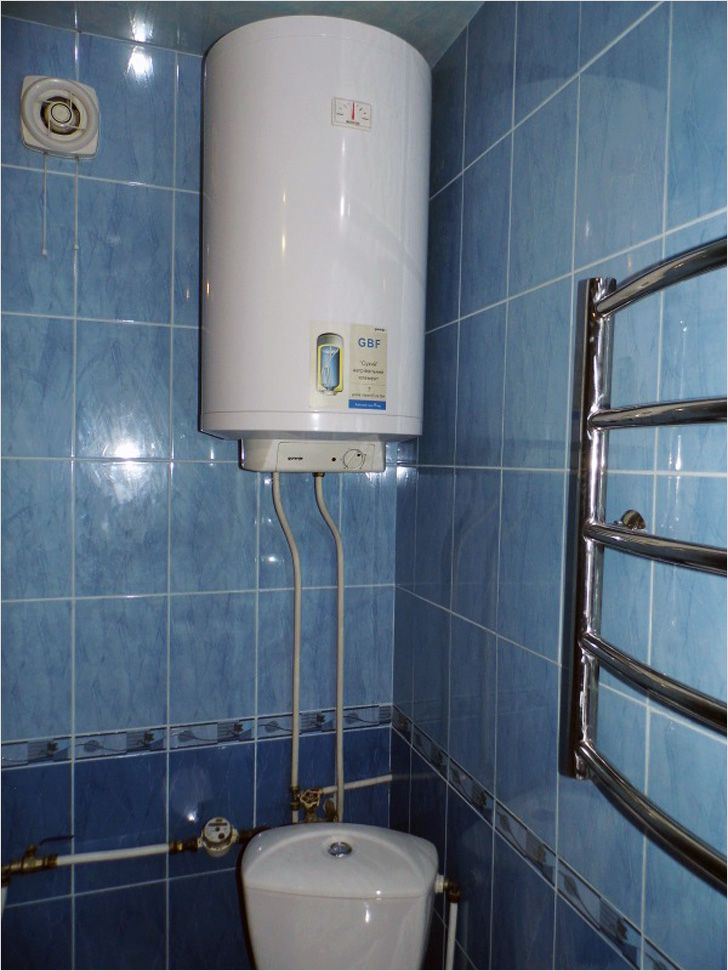

БОЙЛЕР – СПАСЕНИЕ ДЛЯ ДОМА, НЕ ПОДКЛЮЧЁННОГО К ГОРЯЧЕМУ ВОДОСНАБЖЕНИЮ

Иногда габариты водонагревателя загоняют хозяев дома в довольно узкие рамки – ведь нужно установить его так, чтобы он не мешал открытию дверей, использованию ванны, раковины, унитаза, не создавал помех при передвижении в помещении и т. д. Потому ещё на этапе выбора бойлера нужно мысленно примерять его к тому помещению, где планируется установка.

ИНОГДА УДОБНЕЕ УСТАНОВИТЬ ДВА НЕБОЛЬШИХ БОЙЛЕРА – ДЛЯ ВАННОЙ И ДЛЯ КУХНИ – ВМЕСТО ОДНОГО БОЛЬШОГО И ТРЕБУЮЩЕГО МНОГО МЕСТА

А сейчас, когда вы уже непосредственно перешли к этапу монтажа, нужно наметить места крепления агрегата к стене.

Что потребуется для установки бойлера?

• Шланги достаточной длины для горячей и холодной воды
• Разветвители
• Вентили
• Сам водонагреватель
• Перфоратор или ударная дрель
• Шуруповёрт, пассатижи
• Шурупы, дюбели
• Трёхжильный провод (если в месте установки бойлера отсутствует розетка)
• Гаечные ключи
• ФУМ-лента
• Строительный уровень

ПОДГОТОВЬТЕ ВСЕ НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ СРАЗУ, ЧТОБЫ НЕ ИСКАТЬ ИХ В ПРОЦЕССЕ МОНТАЖА

Правильное крепление бойлера – важнее всего!

Повесить бойлер на стену не так-то просто. Вернее, повесить-то его можно, но вот организовать всё так, чтобы в кульминационный момент он не упал на пол, погребя под собой сантехнику, мебель или жильцов, нужно уметь.

К примеру, 50-литровый бойлер, заполненный водой, будет весить около 70 кг, а это немалый вес, на который порой не рассчитаны хлипкие стены.

Упавший бойлер – это поломанная мебель, повреждённая система подачи воды, опасность удара электрическим током и, ко всему прочему, достаточно серьёзная финансовая проблема.

ПАДАЯ, ТЯЖЁЛЫЙ БОЙЛЕР МОЖЕТ НЕ ТОЛЬКО ПОВРЕДИТЬ ВЕЩИ, НО И НАНЕСТИ ТРАВМЫ ЧЕЛОВЕКУ

Как же этого избежать?

• Изучить характеристики материала, из которого сделана стена: она должна выдерживать крепления, соответствующие вашему водонагревателю. Если стена сделана из гипсокартона, крепить на неё агрегат без специальной металлоконструкции нельзя;
• Дюбеля или анкера, на которые предполагается крепление, должны выдерживать двукратную нагрузку заполненного бойлера. К примеру, если ваш бойлер рассчитан на 100 литров, крепления должны выдерживать нагрузку на излом и изгиб, равное 200 кг;
• Если ваш производитель не снабдил бойлер креплениями, соответствующими его весу, придётся выбрать самим, и здесь лучше перебдеть, чем недобдеть – ещё ни один хозяин не пожалел о том, что купил слишком крепкие дюбеля, более прочные, чем те, что требовались по техническим характеристикам изделия. А вот ситуации наоборот нередки;
• Не располагайте бойлер далеко от точки водозабора, это усложнит проведение коммуникаций. Обычно он устанавливается в санузле – в квартирах и домах, где кухня, ванная и туалет находятся в одной стороне. Однако если санузел и кухня разнесены, лучше всего будет приобрести два бойлера, для каждого из помещений;
• Подвешивать бойлер нужно так, чтобы иметь доступ ко всем органам управления им;
• Желательно, чтобы расстояние от потолка до устройства было не менее 10 см, а от пола – не менее 50 см.

СТАНДАРТНЫЕ КРЕПЛЕНИЯ-КРЮКИ ДЛЯ БОЙЛЕРА

Монтаж бойлера на стену

Поэтапная инструкция монтажа бойлера выглядит так:

1. Перед подготовкой крюков для бойлера проверьте соответствие расстояния между его петлями расстоянию между отмеченными на стене точками;
2. Отбейте вертикальные и горизонтальные линии на стене, используя линейку и строительный уровень;
3. Высверлите отверстия в отмеченных точках и вставьте в них дюбели или анкеры;
4. Расстояние от крюка до стены должно составлять около 5-7 см;
5. Подвесьте бойлер на крепления

Иногда бойлер комплектуется специальным кронштейном, устанавливаемым на стену, который соединяется с соответствующими креплениями на самом бойлере, в таком случае вы можете воспользоваться анкерами или дюбелями болтового типа.

БОЙЛЕР СО СПЕЦИАЛЬНЫМ КРЕПЛЕНИЕМ С ПОМОЩЬЮ КРОНШТЕЙНА И «ОТВЕТНОЙ» ПЛАНКИ НА КОРПУСЕ

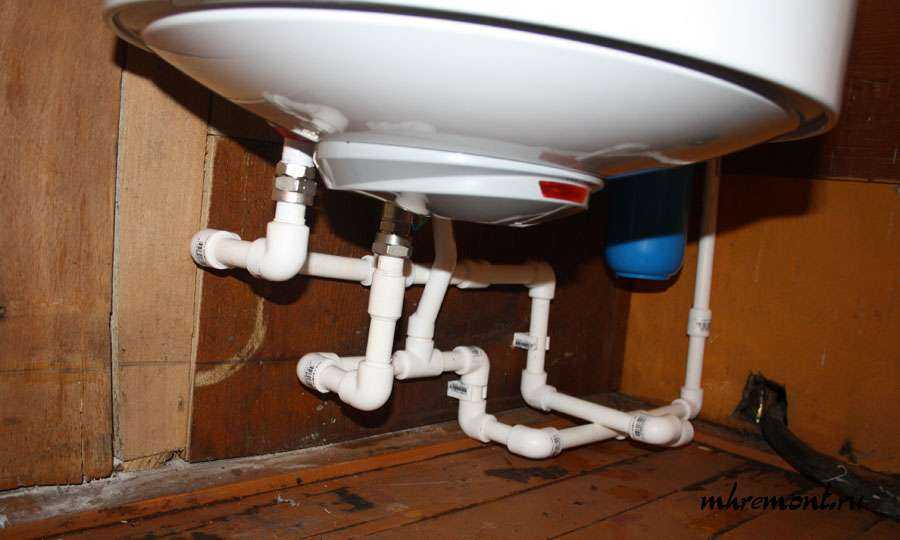

Врезка бойлера в водопроводную систему

Как выглядят работы по врезке бойлера в водопроводную систему и для чего это нужно?

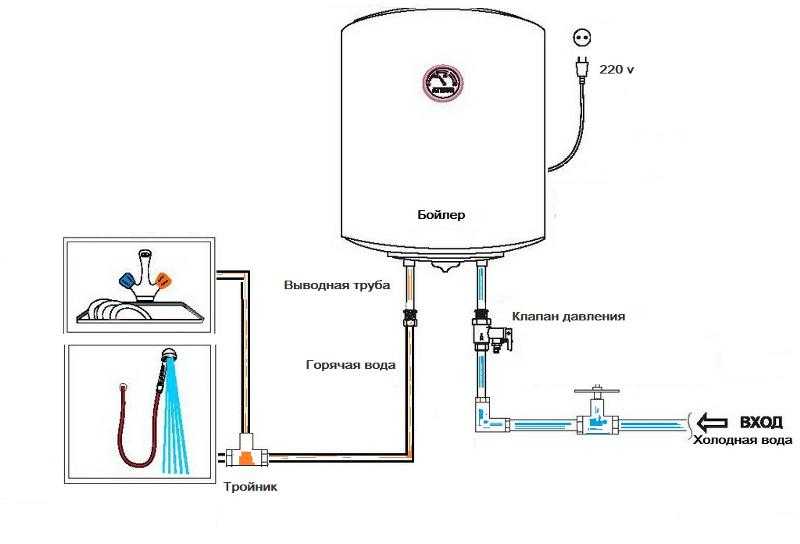

Для подачи холодной воды в нагреватель к нему нужно будет подвести трубу от систему ХВС, для этого придётся врезать отводной переходник.

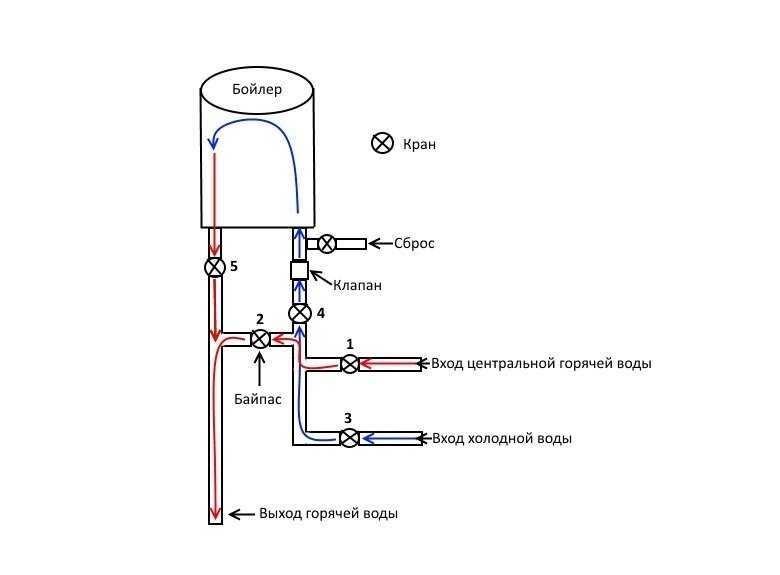

Если в вашем доме есть централизованная система ГВС, но вы устанавливаете бойлер в связи с частыми перебоями, вам не нужно будет организовывать автономную линию для горячей воды. Достаточно будет сделать врезку в трубу с горячей водой, установив перед ней (между стояком и тройником к бойлеру) отсечной вентиль, которым вы будете регулировать источник поступления воды в трубы. Во время перебоев с горячей водой вентиль должен быть полностью закрыт, а горячая вода будет поступать к точке водозабора от нагревателя.

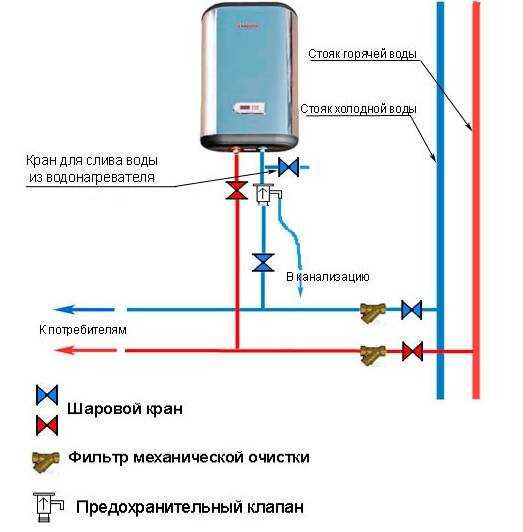

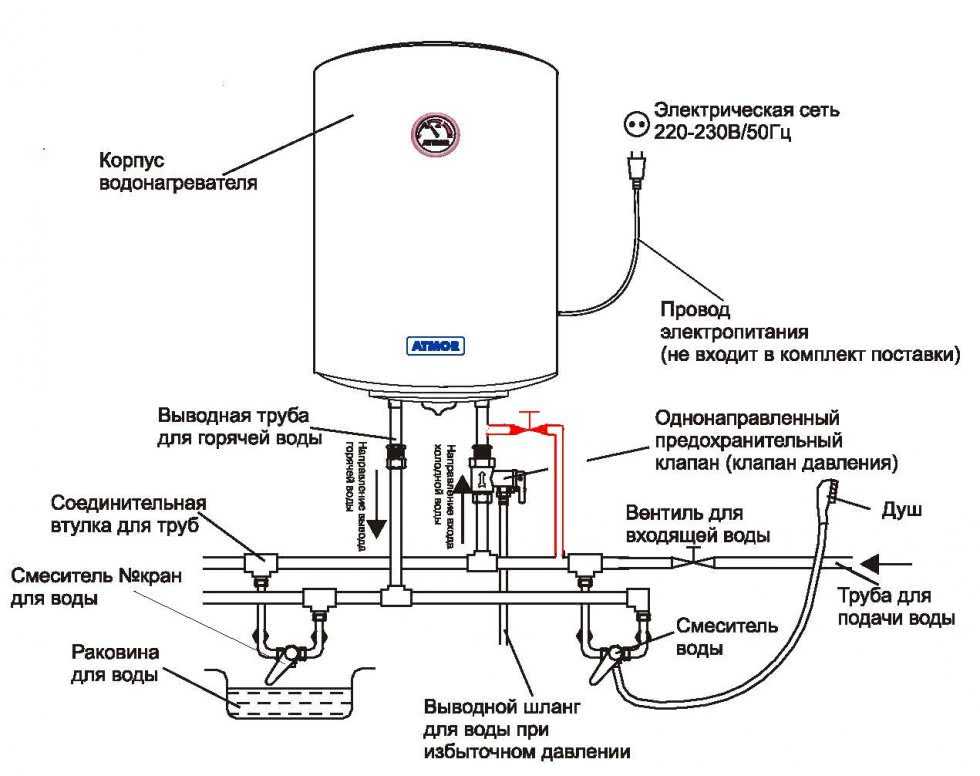

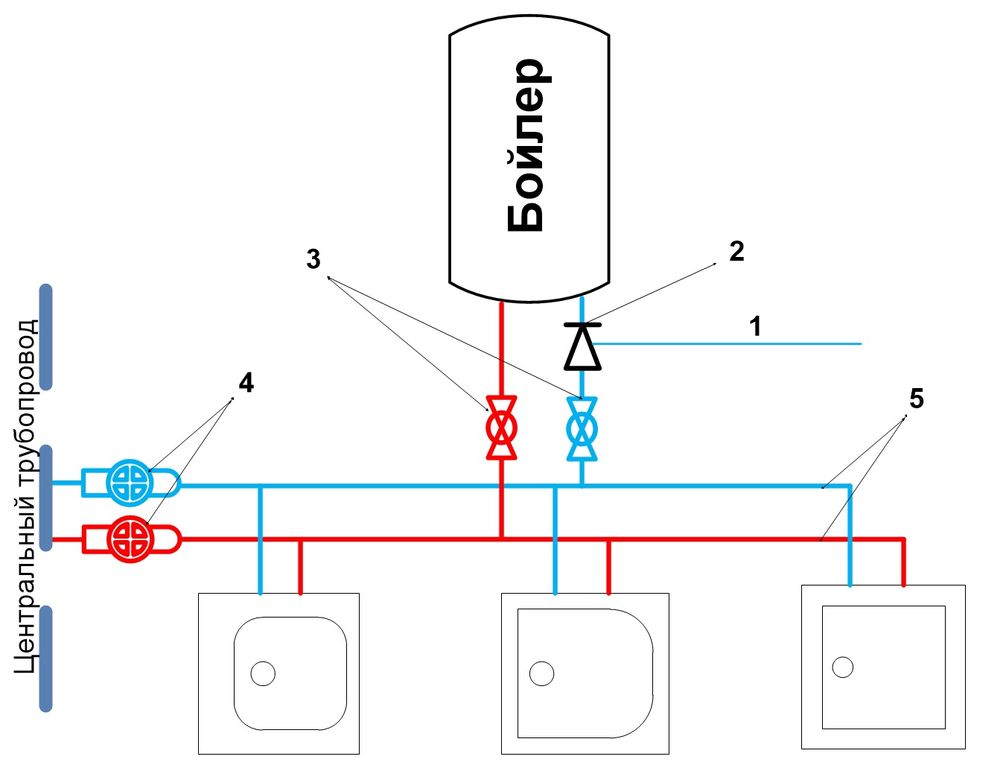

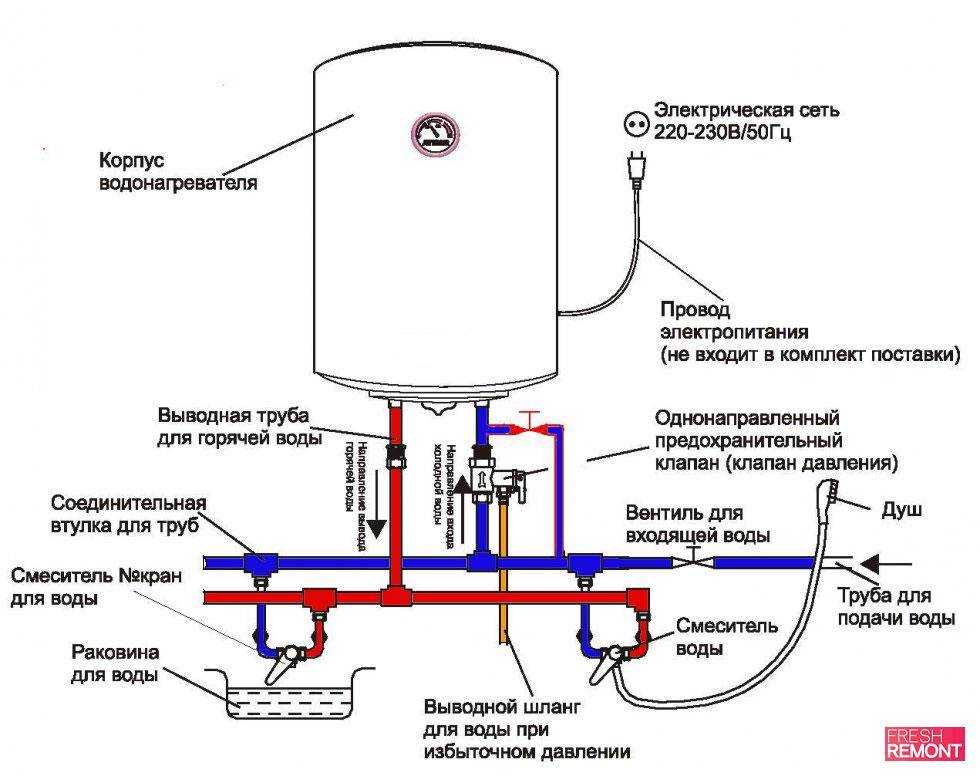

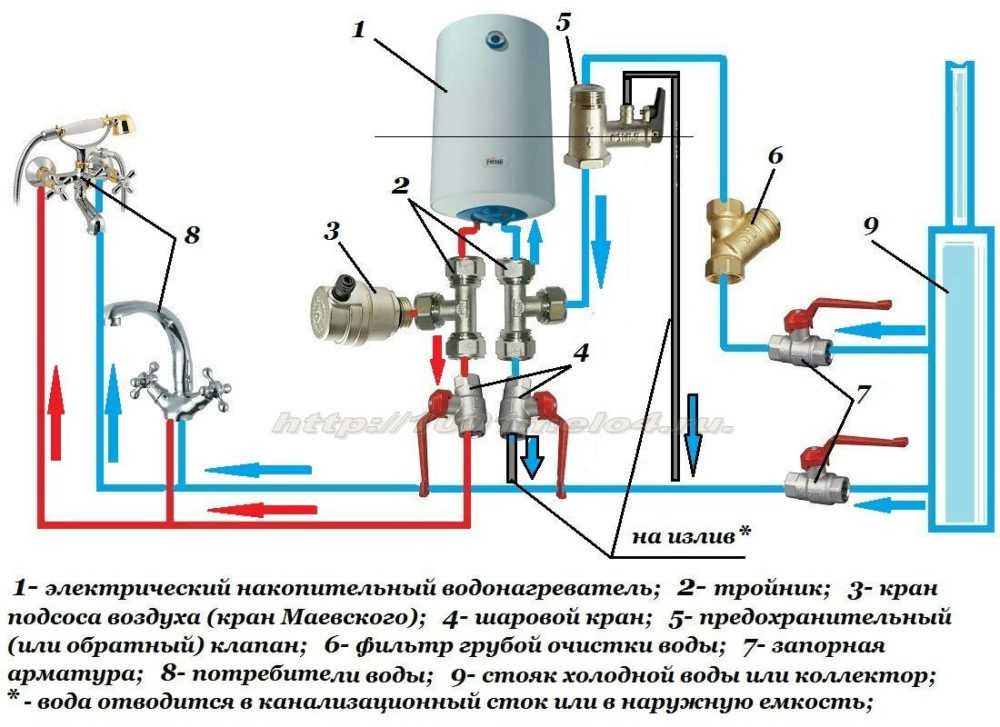

СХЕМА ВРЕЗКИ БОЙЛЕРА В ВОДОПРОВОДНУЮ СИСТЕМУ

Между стояком с холодной водой и тройником к бойлеру тоже нужно будет установить отсечной вентиль – это позволит при необходимости сливать воду из бойлера для проведения ремонта или профилактического осмотра

После того, как вы перекрыли воду, можно приступать к работе.

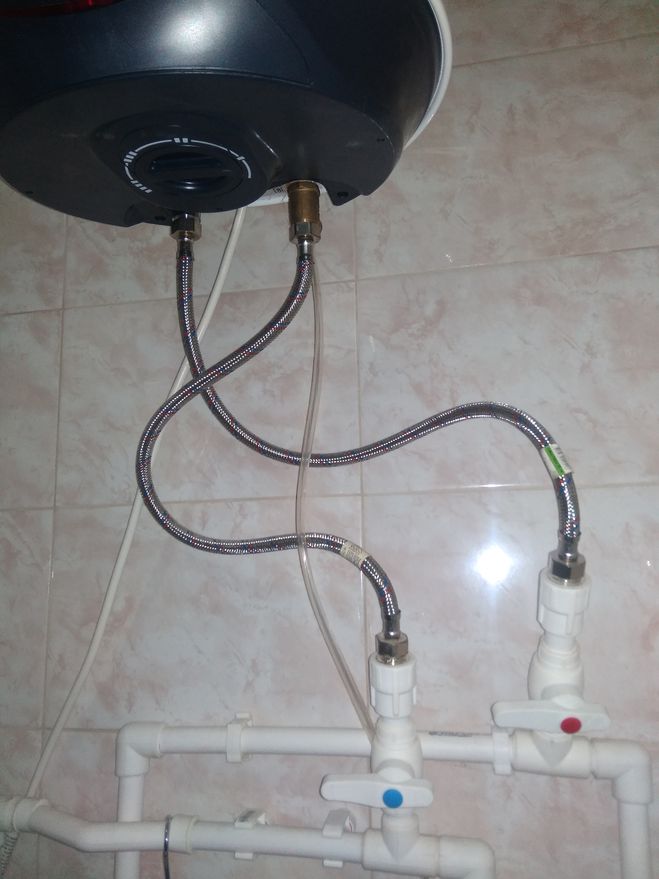

• Врезка тройника. Металлопластиковые или полипропиленовые трубы намного удобнее для внутренней разводки в квартире, чем стальные. Однако далеко не всегда в помещении проведён капитальный ремонт, и чаще всего с такими «стальными» пережитками прошлого приходится работать с помощью болгарки, лерки и соединительных муфт. Если же у вас современные пластиковые трубы, достаточно будет вырезать кусок трубы и установить тройники на фитинги, от которых далее пойдёт разводка к бойлеру;

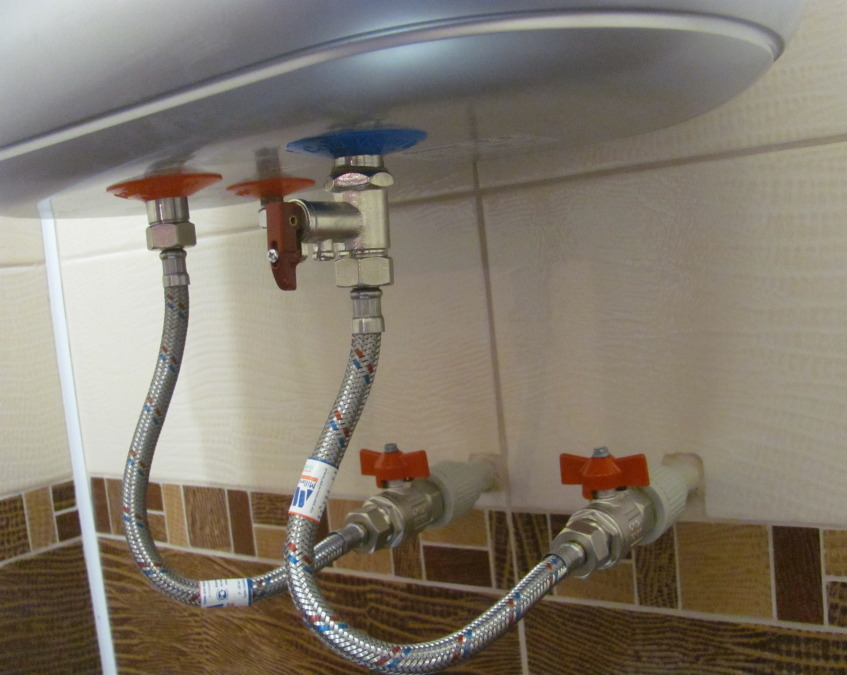

• Присоединение к бойлеру. Последним соединительным элементом между системами подачи воды и водонагревателем являются гибкие шланги в металлической оплётке. Такие шланги должны быть прочными и выдерживать нагрузку. Часто мастера пользуются металлопластиковыми или пропиленовыми трубами вместо гибких шлангов, так как такой вариант более надёжен;
• Запорные вентили. Установите ещё одну пару запорных вентилей над последним участком труб, ведущих к бойлеру;
• Предохранительный клапан. Несмотря на то, что бойлер предназначен для нагревания воды и больше относится к горячему водоснабжению, особое внимание при установке нужно уделить именно той части, которая относится к трубам подачи холодной воды. Между трубой и бойлером обязательно должен стоять предохранительный клапан, который защитит резервуар от переполнения. Предохранительный клапан двойного действия не даст воде вытечь из бойлера после прекращения подачи холодной воды, а также, при превышении давления в баке, откроется и сбросит излишки воды в дренажный патрубок. Его соединяют с канализацией, либо отводят к бачку унитаза.

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН – ОДНА ИЗ ВАЖНЕЙШИХ ДЕТАЛЕЙ ДЛЯ БЕЗОПАСНОЙ РАБОТЫ БОЙЛЕРА

Между предохранительным клапаном и входом в бойлер не должно быть никаких запорных устройств!

Как обеспечивается герметичность соединений в системе водоснабжения бойлера?

Существует три вида материала, которые используются в соединениях труб:

• Резиновые прокладки. Используются в основном в гибких шлангах и гайка-муфтах «американках». Они обеспечивают герметичность и не требуют дополнительных действий;
• ФУМ-лента. Специальный материал с фторопластовым основанием, накручиваемый на резьбу. Плюсом ФУМ-ленты является удобство использования и возможность самостоятельно регулировать необходимую толщину слоя герметизации;
• Лён. Проверенный временем и до сих пор предпочитаемый мастерами материал. Лён наматывается на резьбу трубы по часовой стрелке, затем промазывается сверху специальной пастой.

Вы можете выбрать любой вариант на свой вкус, главное помнить о том, что герметичность соединений для такой часто использующейся системы, как водопровод, очень важна.

ЛЁН ПО-ПРЕЖНЕМУ ПОЛЬЗУЕТСЯ БОЛЬШОЙ ПОПУЛЯРНОСТЬЮ ДЛЯ ГЕРМЕТИЗАЦИИ СОЕДИНЕНИЙ ТРУБ

Пробный запуск системы

Итак, прибор, кажется, готов к эксплуатации. Первый запуск – это всегда волнительно. Будем действовать по правилам:

• Перекройте запорный вентиль горячей воды от стояка. Каждый раз при включении бойлера нужно будет проделывать это действие, иначе ваша горячая вода уйдёт совсем не туда, куда нужно;
• На одной из точек водозабора откройте кран горячей воды – через него выйдет воздух из бойлера;
• Откройте вентиль подачи холодной воды в бойлер;
• Следите за открытым краном с горячей водой – как только из него пойдёт вода, это будет означать, что бойлер полон.

На этом этапе можно сделать вывод, что бойлер правильно подключён к водопроводу, и может использоваться по назначению.

НЕ ЗАБУДЬТЕ ОТКРЫТЬ КРАН ГОРЯЧЕЙ ВОДЫ ПРИ ПЕРВОМ ЗАПУСКЕ БОЙЛЕРА

Теперь дело за малым – подключить его к электросети, выставить необходимую температуру и пользоваться благами цивилизации по прямому их назначению.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

виды и производители — Каталог статей — 1000 статей

На помощь придет такая бытовая техника, как водонагреватель.

Водонагреватель – это металлический бочок, который отвечает за непрерывное нагревание воды. Установка водонагревателя – это один из видов сантехнических работ, а при наличии минимальных знаний монтаж можно осуществить своими руками. Для начала давайте разберемся, какие виды бойлеров бывают и какому производителю отдать предпочтение.

Виды водонагревателей

Все водонагреватели делятся на три типа, которые влияют на дальнейшую покупку:

• способ нагрева воды – накопительный, проточный, косвенный;
• по виду топлива – жидкое, твердое, газ или электричество;
• по потребляемой мощности;
• по способу монтажа.

Прежде чем начать выбирать котел, вы должны понимать, что он должен отвечать следующим требованиям: обеспечение нагрева воды, возможность принятия и душа и ванны, круглогодичная работа.

Накопительные водонагреватели являются самыми популярными моделями среди покупателей. Такие модели, как правило, имеют форму бака, который наполняется холодной водой. Внутри находятся нагревательные элементы, обеспечивающие нагрев воды. Для долгого сохранения горячей воды предусмотрена воздушная прослойка. Бойлеры накопительного типа больше предназначены для больших семей, где необходим постоянный доступ к горячей воде. Данные товары тратят мало электроэнергии, всего

1,5-2кВт/час. Но несмотря на все достоинства, бак имеет большие габариты, которые могут не вписаться в ваше помещение (ванная комната, душевая, туалет).

Проточные водонагреватели имеют более компактные размеры, поэтому их установка возможна даже на кухне под раковиной. Главное преимущество такого устройства – получение горячей воды сразу после включения в электросеть. Наряду с этим, появляется и большой недостаток – значительное потребление электроэнергии (5-27кВт/час).

Такой водонагреватель выгоден для установки на дачи, где горячее снабжение необходимо редко.

Водонагреватель косвенного нагрева получил широкое распространение в частном доме. Бойлеры такого типа имеют собственные источники энергии (газ или электричество), а тепло используют от установленных котлов отопления.

Также все типы водонагревателей могут по-разному топиться. Электрическим бойлерам необходим постоянный доступ к розетке, газовым необходимо наличие газа в доме, твердотопливным – наличие твердого топлива (дрова, уголь и др.), либо разогрев жидким топливом.

Монтаж водонагревателя

Если вы обладаете минимальными знаниями сантехнических работ и умеете найти правильный подход, то установить водонагреватель установить водонагреватель своими руками не составит большого труда. Неважно, какого типа бойлер вы выбрали, принцип установки будет одинаковым. Но для начала необходимо подготовить ряд инструментов и дополнительное оборудование: отвертки, рулетка, несколько видов разводных ключей, перфоратор, плоскогубцы, запорные элементы, тройники, шланги и трубы. Выбирая диаметр труб, ориентируйтесь на мощность устройства, больше мощность – шире диаметр.

Прежде чем приступить к покупке водонагревателя, необходимо определить место его установки. Для небольших помещений лучше отдать предпочтение настенным моделям проточного типа. Также сэкономят пространство устройства с плоским дизайном и маленьким диаметром. Если вы планируете пользоваться бойлером постоянного, то приобретайте модель накопительного типа объем 100-200 литров. Такие модели можно подвешивать на стену в вертикальном положении. Если бойлер больше 200 литров, то монтаж производится только на пол, т.к. ни одно крепление и стена не способна выдержать большой вес и объем.

Для монтажа водонагревателя в подвесном положении необходимо использовать только несущие стены, т.к. они являются более крепкими и смогут выдержать металлическое устройство, наполненное водой. На корпусе бойлера предусмотрены специальные кронштейны, которые позволяют закрепить устройство на стене. Приобретать болты для стен необходимо самостоятельно, т. к. в комплекте они не предусмотрены.

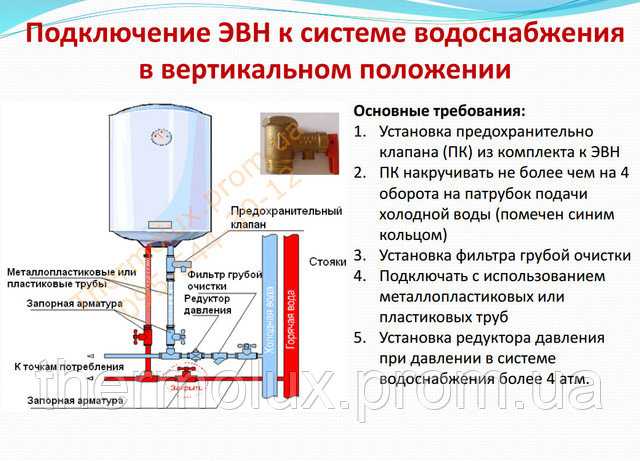

Подключение к водопроводу

Обеспечение водонагревателя водой является важной частью монтажа, именно поэтому, необходимо вначале осуществить подачу воды во внутрь бойлера.

Как и ко всем крупным бытовым прибором, после покупки прилагается инструкция по подключения водонагревателя, но мы расскажем этапы подключения к водопроводу.

1. Подключение водонагревателя к водопроводу происходит с помощью труб (пластик, металлопластик, сталь или медь) или специальной гибкой подводки.
2. Обязательно нужно установить предохранительный клапан, который насаживается на патрубок впуска холодный воды. Патрубок отмечен синим цветом. Для обеспечения герметичности необходимо использовать ФУМ-ленту, которая выступает в качестве водоизолирующего материала.
3. После того как подключили все шланги, открываете вентиль горячей и холодной воды для подачи в водонагревательный бак. После того, как бойлер наполнится, из смесителя вам будет доступна и холодная, и горячая вода.

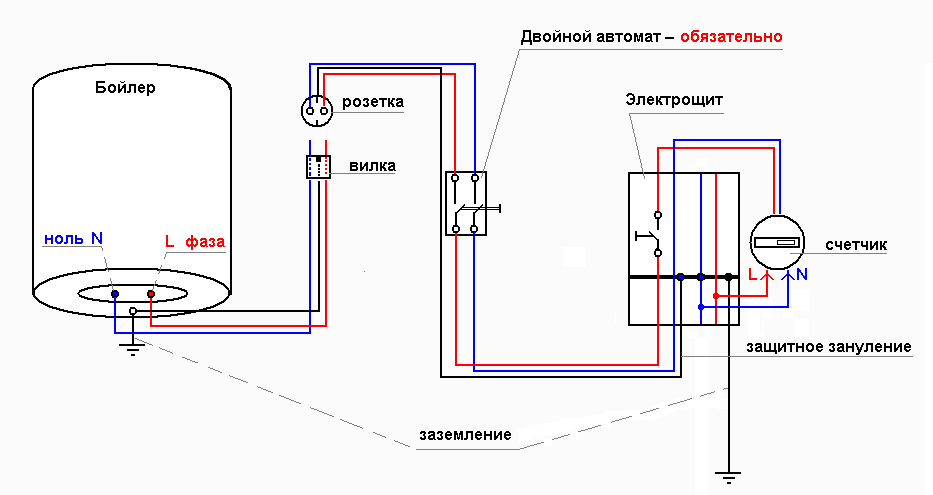

Подключение к электричеству

Т.к. водонагреватель является мощным крупным бытовым прибором, то для его подключения к электричеству необходимо выяснить, выдержит ли ваша электропроводка такую нагрузку. Лучше доверить этот вопрос электрику, т.к. обычная электропроводка не способна выдержать такую дополнительную нагрузку. Также необходимо провести работу по заземлению электроприбора, а это намного сложнее, чем установить водонагреватель.

В случае подключения водонагревателя проточного типа к электросети, все намного сложнее. Такие устройства, как упоминалось выше, требуют большего потребления электроэнергии. Именно поэтому, сначала необходимо провести работы по установке автомата, провести мощный трехжильный кабель от щитка до бойлера, произвести заземление и только потом включать устройство в розетку.

Важно! Прежде чем перекрыть воду проточному водонагревателю, его сначала необходимо отключить от электросети.

Что не нужно делать при установке любого водонагревателя

После правильной установки водонагревателя, также необходимо использовать правила правильной эксплуатации:

• сначала наполните бойлер водой, а только потом включайте в электросеть;
• при монтаже необходимо использовать только те крепежные элементы, которые заявлены в инструкции производителем;
• эксплуатировать водонагреватель без заземления – запрещено;
• никогда нельзя подключать устройство к водопроводу без предохранительного клапана;
• не производить слив воды при включенном электропитании;
• если давление водопровода превышает шесть атмосфер, проводить подключение водонагревателя нельзя.

Лучшие производители водонагревателей

Electrolux – компания давно получила громкое имя в производстве бытовой техники. Шведская компания специализируется на производстве бюджетных моделей водонагревателей проточного типа. Они имеют небольшой размер и плавное управление температурым режимом. Ariston – один из самых популярных брендов по производству водонагревателей. Модели обладают стильным дизайном, набором дополнительных функций и недорогой ценой. Главное преимущество бойлеров Аристон – автоматическое отключение при сбое в электросети.

Thermex – молодой производитель водонагревателей. Главная особенность устройств: небольшая мощность и быстрая скорость нагрева воды. Минус – дешевое антикоррозийное покрытие, что приводит к недолгой службе бойлера.

Bosch – ключевое слов это бренда «надежность». Компания выпускает электрические и газовые нагреватели. Главная отличительная особенность: удобное электронное управление, мощность и долгий срок эксплуатации прибора.

AEG – немецкая компания, которая также специализируется на производстве водонагревателей. Модели этого производителя подойдут тем, у кого место не позволяет устанавливать крупногабаритное устройство. Преимущества – компактные размеры всех моделей и все кнопки находятся на лицевой панели.

Несмотря на то, что живем мы в XXI веке, непрерывность подачи горячей воды еще не налажена. Именно поэтому многие производители бытовой техники изобрели водонагреватели. Установка такого бытового прибора подарит комфорт и обеспечение горячей водой, как в квартире, так и в частном доме. На сегодняшний день, рынок предлагает большое количество различных моделей водонагревателей, поэтому каждый найдет для себя то, что подходит ему. А если подойти грамотно по изучению вопроса установки водонагревателя, то всю работу можно выполнить своими руками

монтаж к водопроводу, варианты в частном доме и квартире

Важнейшим условием комфорта в 21 веке считается постоянное и бесперебойное горячее водоснабжение. Подключение бойлера в квартире, загородном доме или на даче позволяет решить проблему. Устройства различаются по конструкции и назначению, поэтому важно правильно выбрать нагреватель. Советы по монтажу помогут всё сделать своими руками.

Содержание

1. Общая информация
2. Выбор по типу питания
3. Возможные варианты конструкций
4. Косвенный или прямой нагрев
5. Схемы подключения
6. Выбор места и крепление
7. Подключение труб
8. Подключение к электросети
9. Заземление
Правильная установка бойлера является гарантией безопасного использования агрегата

Бойлер, согласно научно-техническому словарю — устройство, для подогрева воды ниже температуры кипения.

В домашних условиях в качестве энергоносителей, за счёт которых происходит нагрев, выступают природный или сжиженный газ, электричество.

Устройства автоматики поддерживают температуру воды в заданном диапазоне. Участие человека в процессе минимально.

Выделяют конструкции накопительные и проточные, прямого и косвенного нагрева. Существуют модели для настенного или напольного размещения.

Устройства просты в эксплуатации, но надо установить бойлер правильно, – от этого зависит работоспособность аппарата и безопасность пользователя.

Выбор по типу питания

Установку газовых бойлеров проводят лицензированные фирмы

Основными видами энергоносителей для домашних устройств подогрева воды являются электричество и газ из централизованной магистрали. В некоторых случаях используют сжиженный газ в баллонах.

Чтобы верно принять решение по выбору типа бойлера, оценивают:

• наличие в доме газопровода или стоимость нового подключения к сетям газоснабжения;
• пригодность системы вентиляции для работы газового устройства, возможность организовать отвод продуктов горения через строительные конструкции за пределы жилища;
• разрешённую мощность электропотребления в квартире или домовладении;
• состояние вводного кабеля и электросети внутри жилища.

Если газ уже подключен, подают заявку на изменение проекта с просьбой разрешить установку дополнительного устройства. Процесс небыстрый и затратный.

Газовое оборудование при неправильном монтаже бойлера и его эксплуатации становится причиной взрывов и пожаров. Метан смертельно опасен при вдыхании. Все работы должны выполнять лицензированные организации или предприниматели.

Современные проточные газонагревательные колонки требуют отверстия в стене или потолке для вывода коаксиальной трубы за пределы строения. Установить газовую колонку в современной квартире не представляется возможным в связи с конструкцией вентиляционных шахт.

Водонагреватели от баллонного газа автономны, но требуют специальных знаний по перенастройке оборудования с природного газа на сжиженный. Это под силу сделать только специалистам.

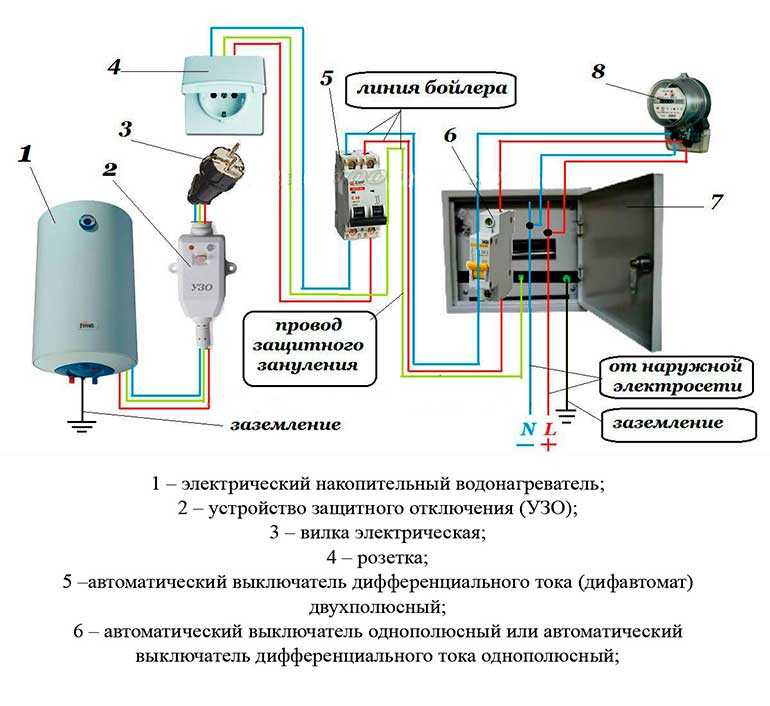

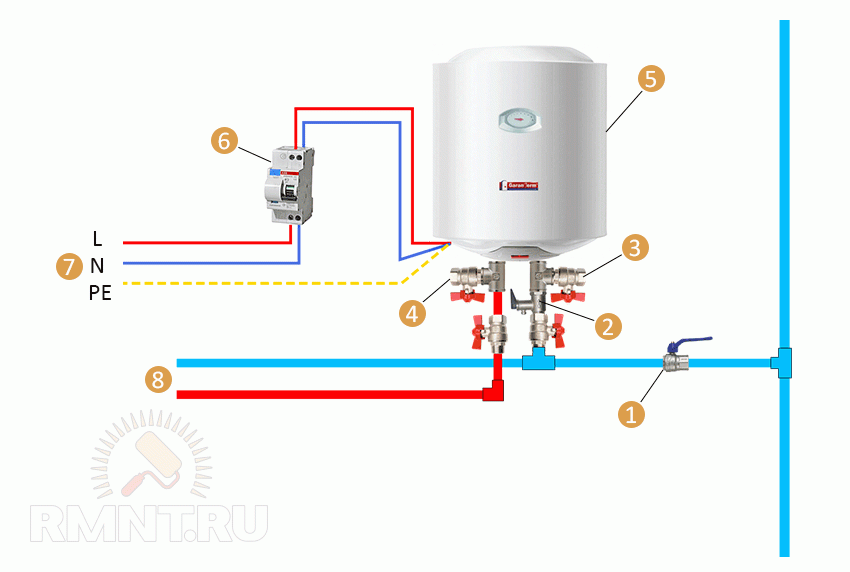

Схема установки электрического бойлера с заземлением. Учитывается состояние проводки

Установка электроводонагревателей не требует согласования со снабжающей организацией, но есть важные ограничения:

• номинал вводного автомата;
• состояние проводки;
• наличие заземления или техническая возможность изготовить его самостоятельно.

Мощные проточные электронагреватели потребляют до 7 кВт. Для питания вводной автомат и проводка должны выдерживать ток до 30 А.

В дачных обществах со старыми электросетями подключить и обеспечить безаварийную работу таких моделей невозможно. Меньшие по мощности приборы позволяют нагревать воду, количество которой достаточно только для мытья посуды и принятия душа — набрать ванную займёт слишком длительное время.

В условиях некачественного электроснабжения выбирают накопительные изделия, которые нагреваются постепенно.

Накопительные бойлеры прямого нагрева непригодны для подготовки питьевой воды. Промыть бак до необходимого состояния невозможно, поэтому остатки воды могут содержать болезнетворные бактерии.

Возможные варианты конструкций

На семью из 3 человек достаточно бойлера объемом 100 л

Выбор нагревателя зависит от поставленных задач. Накопительный электрокотел представляет собой ёмкость с водой, температура которой поддерживается в заданном диапазоне.  В зависимости от объёма необходимой жидкости выбирают котел, который вмещает от 5 до 300 литров воды.

Небольшие нагреватели компактны, не занимают много места, их можно повесить на стену. Изделия способны подготовить небольшое количество воды для мытья посуды, умывания, быстрого принятия душа одним человеком. Устройства подходят для дач или квартир для резервного горячего водоснабжения в период профилактических отключений в городах.

Семье из трёх человек для утренних/вечерних гигиенических процедур может понадобиться ёмкость до 50 – 100 литров.

Возможности проточных нагревателей напрямую зависят от мощности. Бытового бойлера до 1,5 кВт достаточно для мытья посуды и принятия тёплого душа. Если потребности больше, прибор приобретают мощнее.

Косвенный или прямой нагрев

Схема работы бойлера косвенного нагрева

Способ нагрева воды бывает прямым и косвенным. Примерами устройств прямого нагрева служат газовая колонка или проточный водонагреватель.  Принцип работы прост — горящий газ воздействует на теплообменник, по которому протекает вода. В электрических нагревателях прямого нагрева вода обтекает горячий нагревательный элемент.

В бойлерах косвенного нагрева существует промежуточное звено. Преимущество таких изделий — быстрый нагрев воды для раздачи по потребителям. Как недостаток отмечают большую мощность приборов.

Схема работы:

• газ/электрический ток нагревают теплоноситель в накопительной ёмкости;
• внутри проходит теплообменная трубка, содержимое которой нагревается от теплоносителя.
• устройства сами нагревательных элементов не имеют.

Схемы подключения

Установка бойлера по силам любому человеку, владеющему минимальными навыками работы с бытовым инструментом. Рассмотреть все тонкости лучше на примере монтажа настенного накопительного электрического нагревателя. Проточный вид монтируют аналогично.

Условно все этапы делят на общестроительные, сантехнические и электромонтажные работы.

Выбор места и крепление

Установка дополнительной опоры на гипсокартонной стене

Большинство производителей рекомендуют 4-х кратный запас крепежа по нагрузке. Если аппарат, наполненный водой, весит 10 кг, анкера или болты должны выдерживать нагрузку в 40 кг.

В комплекте изделий всегда есть детали для монтажа.

На капитальные стены бойлер навешивают, используя штатные крепления. Перегородки из дерева и пустотелого кирпича сверлят насквозь. Чтобы закрепить кронштейн применяют шпильки с резьбой или болты подходящей длины и диаметра. В стенах из гипсокартона монтируют дополнительные опоры. Хорошим вариантом может стать установка водонагревателя на кухне или в туалете, если санузел раздельный.

ГОСТ Р 50571.11-96 Допускает установку водонагревателя непосредственно над ванной, если соблюдены все условия по электробезопасности. Но лучше расположить электроприбор за пределами зоны — на противоположной или смежной стенах. Так проще выполнить требования к электропроводке.

Подключение труб

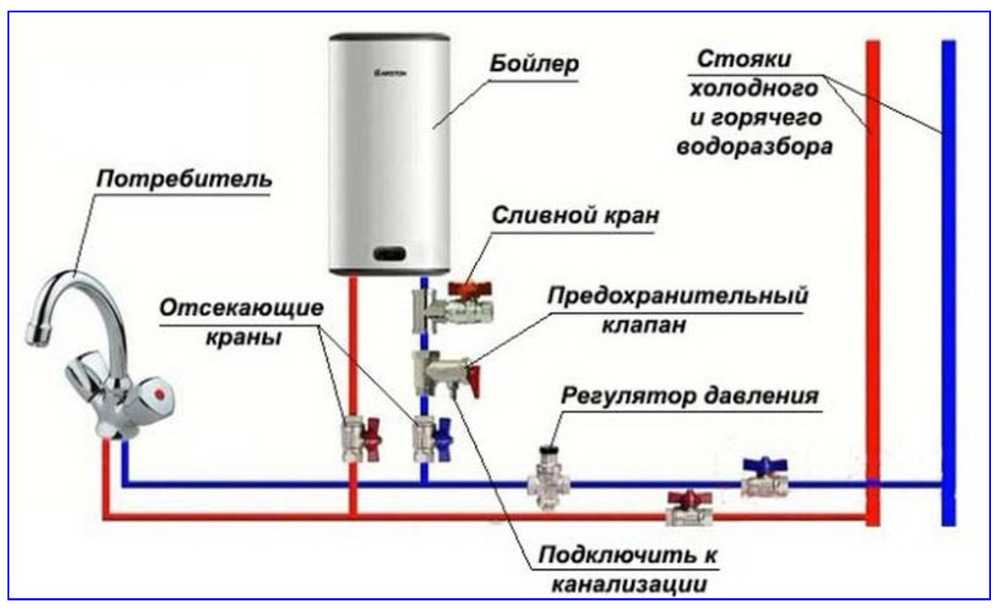

Рекомендуется установить группу безопасности для избежания последствий гидроудара

В нижней части у настенного и сбоку у напольного бойлера находятся штуцеры для подключения холодной воды (обозначен синим цветом) и отвода (красный). Путать при подключении их нельзя.

В населённых пунктах водоснабжение может быть организовано с разным качеством, поэтому нередки гидроудары и резкие скачки давления в водопроводной магистрали.

Существует два способа подключения:

• с установкой группы безопасности;
• без специальных защитных устройств.

Второй вариант применяют, если защита встроена в водонагреватель или технические характеристики аппаратуры позволяют работать под повышенным давлением.

Стоимость устройств безопасности невелика по сравнению с ценой бойлера, если потребуется замена ввиду разрушения. Лучше установить ГБ — это не сильно увеличит смету.

Схема применяется, если бойлер служит резервным источником воды на случай отключения горячего водоснабжения. Если дом не подведено ГВС, обозначенная  красным цветом труба исключается.

Предохранительный клапан FAR сбрасывает давление при перегреве воды

Алгоритм работы после установки нагревателя на стену:

• В трубы холодной и горячей воды после отсекающих вентилей (1) врезаются тройники, к которым будет подключаться бойлер.
• В населенных пунктах с перепадами давления в магистральных водопроводах в трубу подачи холодной воды желательно установить редуктор (2).
• От тройников выполняют отводы необходимой длины и конфигурации.
• Вентили водонагревателя нужны для снятия устройства в случае аварии или для его отключения в то время, когда ГВС функционирует.
• После вентиля холодной воды устанавливают обратный клапан (4). Его назначение – не допустить слива воды из накопительной ёмкости в магистраль, если холодное водоснабжение отключено.
• Вентиль для слива воды желательно установить для бойлеров большой вместимости. Если понадобится опустошить, через штуцер обратного клапана процесс слива займёт много времени.
• В последнюю очередь подключают нагреватель. Рекомендуется использовать быстроразъёмное соединение с накидной гайкой (американку) на случай снятия аппарата.
• Последний этап — заполнение нагревателя водой и проверка соединений. Течи в резьбовых соединениях устраняют.

Схема подключения с группой безопасности похожа на предыдущую, но после обратного клапана дополнительно устанавливают FAR — предохранительный клапан на 6 бар. От него через компрессионный фитинг в канализацию отводят металлопластиковую трубу.

При чрезмерном нагреве воды повышается давление в накопителе, FAR сбрасывает избыток, уменьшив тем самым давление.

Перекрывая вентили, устанавливают режим работы бойлера. Когда горячая вода подаётся из централизованной сети, перекрывают шаровые краны (3). Тем самым бойлер исключается из схемы.

Когда централизованное ГВС отключено, перекрывают входной кран на «горячей» трубе (1) и открывают отсекающие вентили бойлера (3). В этом случае холодная вода поступает в электронагреватель, а после открытия крана на умывальнике, мойке или в ванне поступает к потребителю. Та же схема используется, если в квартире или частном доме сети ГВС нет.

Подключение к электросети

Запрещается подключать бойлер к общей электросети

Бойлеры любой мощности не включают в общую розетку — для них нужно провести отдельную трёхпроводную линию электропитания.

Вместо розетки с вилкой используют подключение через автоматический двухполюсный выключатель. Аппарат одновременно разрывает линию фазного и нулевого провода. Это нужно в целях защиты от поражения электрическим током.

Линия питания бойлера должна быть оборудована устройством защитного отключения или автоматом дифференциального тока. Минимальное расстояние от ванны до устройств коммутации 60 см.

Устройства схожи по конструкции и выполняемым защитным функциям.

Устройство защитного отключения сравнивает токи, протекающие по фазному и нулевому проводнику. В рабочем режиме они должны быть равны. При появлении утечек на землю, например, через тело человека, токи станут отличаться, защитный аппарат в течение долей секунды отключит бойлер от сети. Дифференциальный автомат помимо защиты от электрических ударов выключит нагрузку при коротком замыкании.

Аппараты выбирают с показателем дифтока 30 мА, это гарантирует защиту от поражения электротоком.

Для подключения выбирают кабель (не провод) соответствующего мощности бойлера сечения. Минимально допустимые значения производитель нагревателей всегда указывает в паспорте.

Электрические водонагреватели обязательно должны быть подключены к заземлению. Для этого предусмотрена клемма на корпусе.

Когда в доме двухпроводная сеть, к бойлеру от щитка проводят отдельный провод с тремя проводниками. Расключение осуществляют в электрическом щитке на площадке.

Для работ в распределительном этажном щитке обязательно обращаются в управляющую компанию. Работы должен провести электротехнический персонал с соответствующей группой допуска.

Заземление

Схема заземления в частном доме для электрического бойлера

На интернет-ресурсах можно встретить «альтернативные» схемы заземления бойлеров.  Ни в коем случае нельзя допустить смертельно опасных ошибок:

1. Подключать третий (нулевой) провод из розетки к водопроводному стояку или батареям. Если на корпус попадает фаза, опасное напряжение поступит на стояк — соседи, включившие воду, попадут под электрический разряд. Не действует способ, если трубы пластиковые.
2. Объединять нулевой и заземляющий проводники в розетке.
3. Подключать несколько приборов к заземлению последовательно.
4. Соединять нескольких проводников заземления на одну клемму шины.

Самостоятельная установка бойлера в доме или квартире не сложна технически и безопасна при соблюдении нормативных требований. В этом случае бойлер прослужит долго и без поломок.

Подключение бойлера своими руками: схема

Наличие водонагревателя в квартире компенсирует временные перебои воды. Подключение бойлера можно выполнить своими руками, если следовать нашим рекомендациям. Так вы сможете самостоятельно регулировать мощность нагрева, а значит, сэкономить на потреблении электроэнергии. Как провести работы правильно, читайте в публикации.

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие. Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

• Газового типа.
• Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

• Прямого.
• Комбинированного.
• Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Подготовительные работы

Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками».

Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.

Накопительные изделия требуют регулярного технического осмотра. ТЭН и стенки бака нуждаются в очистке от накипи, а магниевый анод нужно заменять раз в год.

Что еще нужно учитывать:

• Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.
• Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
• Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.

Какие инструменты и материалы понадобятся:

• строительная рулетка, уровень;
• дрель или перфоратор;
• разводные ключи;
• для подключения к трубопроводу понадобятся тройники-фитинги;
• запорные краны;
• фум-лента или пакля для герметизации соединений;
• гибкие шланги;
• трубы для соединения — они должны выдерживать горячую воду.

Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

Схема подсоединения указана на картинке:

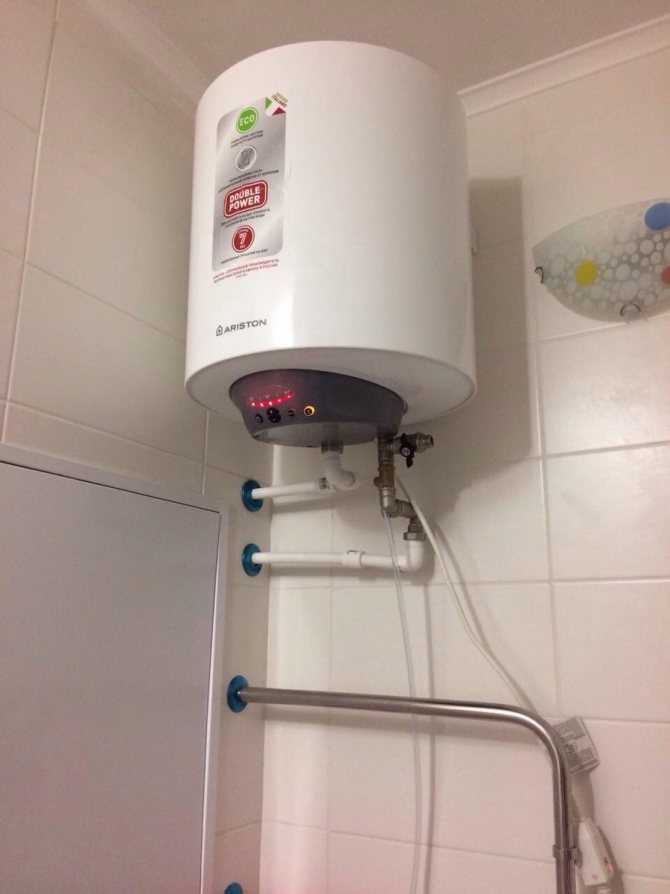

Как правильно подключить накопительный бойлер

Подсоединение водонагревателей «Бакси» (Baxi), «Дражице» (Drazice), «Протерм» к водопроводу выполняется одинаково. Разница лишь в материале водопровода. Мы опишем несколько типов установок.

К стальным или железным трубам

Сейчас можно обойтись без сварочных работ, когда приходилось вырезать кусок трубы и приваривать переходник. Современные производители придумали другой способ — тройник «вампир».

Работает он по принципу хомута:

• Выберите место на стояке, где будет выполняться установка.
• Зачистите его от краски и ржавчины.
• Разместите переходник, подложив резиновые прокладки.
• Равномерно закрепите его болтами.
• Через специальное отверстие электродрелью просверлите трубу.
• Закрепите кран и продолжите включение.

К полипропиленовым трубам

В данном случае понадобятся дополнительные инструменты:

• паяльник для спайки;
• ножницы для резки;
• тройник и запорная арматура для полипропиленового материала;
• муфты.

Ход работы:

1. Выберите место и перекройте воду.
2. Вырежьте кусок трубы, равный размеру тройника.
3. Нагрейте концы с помощью паяльника и установите фитинг.
4. К тройнику подсоедините отрезки арматуры.
5. Поставьте муфту, а к ней подсоедините кран, от которого к нагревателю будет вести гибкий шланг.

Проще выполнять подключение, когда в квартире предусмотрен водопровод только холодной, а не горячей воды.

К трубам из металлопластика

Это самое простое подключение, потому что соединять отрезки можно с помощью фитингов.

К тому же материал хорошо гнется в любом направлении. Подобный водопровод обычно не замуровывают в стены.
• С помощью специальных ножниц отрежьте кусок трубы.
• Расширьте концы калибратором и вставьте тройник.
• Сдвиньте кольца и зажмите гайки.
  • К отводам тройника подсоедините обрезки трубы и запорную арматуру. Затем устанавливайте шланги.

Как соединять детали последовательно

Теперь нужно все подключить к котлу. Вы можете заглянуть в инструкцию от производителя. В нижней части бака находятся патрубки. Для прочности соединений на их резьбу наматывается ленту.

Далее действуйте так:

• Используя ключ, насадите на патрубки тройники.
• На тройники установите запорные краны. Это необходимо для слива жидкости. Если открыть один кран, вода сольется до определенного уровня и остановится. Если другой — слив продолжится.
• К тройнику, который будет впускать поток воды, подсоединяется предохранительный клапан. Это нужно для предотвращения рециркуляции.

Если давление в магистрали превышает норму, указанную в инструкции к модели, тогда следом за клапаном нужно установить понижающий редуктор.

• На трубопровод, через который будет стекать горячая жидкость, устанавливается запорный кран. Смотрите схему:

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.
• Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.
• Установите теплоизоляцию и закройте крышкой.

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

• Холодная вода подается только через низ.
• Нагретая жидкость выходит по трубе через верх.
• Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

• Двухконтурный котел и нагреватель монтируются параллельно.
• Следом за насосом устанавливается трехходовой клапан.
• К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т. д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.


На что следует обратить особое внимание при подключении бойлера:

• выбор сечения питающего кабеля (зависит от мощности бойлера)
• выбор автоматического выключателя для питания эл.сети бойлера
• выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

• напрямую
• и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).


А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

• установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

• частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.


Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

• нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

• подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Установка бойлера (водонагревателя) своими руками: монтаж, крепление, схема подключения

Установка бойлера в частном доме, в квартире или на даче является разумным решением для обеспечения горячей водой требуемых помещений. Монтаж аппарата можно доверить специалистам, а также, если у вас есть необходимые навыки, установка водонагревателя своими руками не вызовет затруднений.

Содержание

• 1 Виды бойлеров
• 2 Общие правила
• 3 Монтаж водонагревателя
• 4 Схема установки
• 5 Подключение к электросети
• 6 Что не рекомендуется делать

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).

2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.

3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.


Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Монтаж водонагревателя

После проведения всех подготовительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стену.

1. Необходимо учитывать, перед тем, как установить накопительный бойлер, что между потолком и баком должен оставаться зазор минимум 20 см. Поэтому ставим метку ниже потолка на 20 см.
2. Далее от верха устройства замеряем расстояние до монтажной планки, приваренной на задней части аппарата.
3. На стене отмечаем это расстояние от уже нарисованной метки, и с помощью уровня проводим горизонтальную линию. На этой высоте мы будем крепить агрегат.
4. Теперь нужно определиться с центром линии, от которого будет откладываться расстояние до петель. Если вы хотите установить накопительный водонагреватель в нише, то находится центральная точка между стенами. Если монтаж производится в широкой комнате, то отступите от стены необходимое расстояние, после чего измерьте расстояние между центрами крепежных отверстий.
5. От центра линии на стене отмерьте в обе стороны по половине расстояния между петлями. Таким образом вы получите проекцию крепежных отверстий.
6. При помощи перфоратора просверлите стену на нужную глубину (глубина зависит от размера дюбеля или анкерного болта). Крепление водонагревателя к стене из кирпича лучше производить, используя пластиковый дюбель с крюком. В просверленное отверстие, применяя молоток, забейте дюбели и закрутите в них крюки.


   Дюбель с крюком

7. Для крепления бойлера к бетонной стене лучше использовать анкеры. Забейте их в отверстие и, вращая крюк, прочно зафиксируйте.


   Анкер для бетона

8. Теперь, когда крюки установлены, повесить водонагреватель на стену, зацепив его на монтажную планку, не составит труда. Первичный монтаж накопительного водонагревателя можно считать законченным.

Схема установки

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Подключение к электросети

Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО (устройства защитного отключения), которое убережет человека от удара током.

Ниже приведена схема подключения аппарата к сети.

Если вы недостаточно хорошо разбираетесь в электромонтаже, лучше не испытывать судьбу, а обратиться к специалисту, который сделает правильное подключение электроприбора.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

• включать установленный агрегат, не наполненный водой;
• подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
• снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
• заниматься установкой, если вы не знаете, как установить бойлер своими руками;
• применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
• устанавливая агрегат, игнорировать монтаж предохранительного клапана;
• не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Типы котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

• встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
• блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект снаряжения, который может состоять из набора следующих элементов:

• котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях установить сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
• котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
• расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
• аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
• циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
• охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
• автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
• запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
• трубы по которым вода от котла поступает к радиаторам;
• фильтр Необходимо очищать воду перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Не обязательно использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

• газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
• твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
• мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
• Электрокотлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

• настенные;
• для наружного применения.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4. Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

• Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
• при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
• В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
• Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
• дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

• помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке ² ;
• высота помещения не менее 2,5 м;
• объем помещения — 15 м ³ и более;
• Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
• минимальный размер оконного проема 0,03 м ² /1м ³ помещения;
• наличие подиума для напольного котла высотой не менее 5 см;
• 1 м свободного пространства должно оставаться перед котлом ² , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• принудительная вентиляция и канализация;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
• если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не значит, что необходимо выполнять все общие требования.

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

• расстояние от котла до ближайших стен и предметов от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см ² оконный проем;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м ² ;
• при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

• в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м ³ . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
• Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

Котельная с электрокотлом

Электрокотел Не сжигает топливо, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

• дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
• В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
• независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
• если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
• Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

• Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м ³ , то за час в нее должно поступать 45 м ³ воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
• для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
• если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. Даю 8 см на 1 кВт мощности котла ² вентиляционная площадь;
• при использовании общедомовой вентиляции размер отверстий рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см ² отверстий;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7. Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м ³ (при высоте потолков 2,7 м это около 480 м ² ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому. Стандартная длина 6 м, но может быть увеличена. Монтаж такого оборудования прост. Его просто нужно установить возле дома (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Обычно такое оборудование обеспечивает резервное питание.

Наконец

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, то лучше доверить подготовку проекта специалистам. Если оборудование не отличается особой мощностью, то собственноручно составленный проект желательно показать профессионалу. Консультация регулирующих служб не будет лишней.

Теги:Котел отопительный

Газовый котел на кухне частного дома: идеи дизайна

Использование различных видов и источников тепла в доме и на кухне в частности требует от хозяина соблюдения различных норм, как строительного законодательства, так и правил техники безопасности. Газовое оборудование считается одним из самых надежных, а использование природного газа – наиболее экономичным способом нагрева воды или отопления помещений. А вот каким может быть дизайн кухни со столешницей-подоконником и как происходит монтаж на месте, здесь очень подробно указано.

Содержание

• Котел на кухню: газовая установка, напольный для частного дома, как спрятать в кухонный гарнитур, дизайн для квартиры
• Как установить газовый котел на кухне
• Как спрятать газовый котел в помещении

Как установить газовый котел на кухне

Для того чтобы установить газовый котел на кухне, необходимо соблюдать ряд правил и норм. Кроме того, использование газового оборудования несет в себе массу преимуществ для владельца, которые выражаются в:

• низкая стоимость обслуживания . В целом стоимость газового оборудования с учетом других экономических факторов окупится быстрее, чем другие виды отопительного оборудования;
• газовое топливо  сам по себе является наиболее экономичным и экологически чистым видом для отопления помещений и нагрева воды;
• с помощью котла можно отапливать большую площадь дома или квартиры, при этом КПД тоже высокий;
• кроме того, стоимость оборудования даже в сочетании с услугами связи не так высока.

Опасность и минус от использования газового оборудования состоит только в безопасности подключения и эксплуатации, так как газ является горючей смесью, которая в случае утечки имеет свойство скапливаться в помещении, в результате из которых вполне возможны пожар и взрыв.

А вот какой может быть дизайн кухни в хрущевке с газовой колонкой, очень подробно указано в статье по ссылке.

Перед установкой газового котла потребителю необходимо определиться с его типом и основными задачами, так как во многом схема установки будет зависеть от типа такого оборудования. Также монтаж оборудования в частном доме при его строительстве и подключение котла в многоквартирном доме, оборудованном центральным водопроводом, вытяжкой и дымоходом, также отличаются трудоемкостью и материальными затратами.

Основными типами котлов на внутреннем рынке являются:

• устройства, оборудованные бойлером для нагрева поступающей воды . Такие агрегаты позволяют эффективно нагревать воду до необходимой температуры и поддерживать ее в таком состоянии длительное время, что приводит к экономии на нагреве и экономному расходу жидкости;
• В зависимости от способа установки котлы различаются навесными, напольными или стеновыми панелями . В зависимости от задач и размеров, а также отапливаемой площади такие котлы могут устанавливаться напольными (к ним относятся крупногабаритные изделия, предназначенные для отопления и подогрева воды в больших частных домах) и настенными, которые чаще всего устанавливаются в обычные многоквартирные дома; такой котел можно установить в навесном шкафу
• с электрическим или обычным открытым зажиганием . Эта небольшая разница влияет и на конечную стоимость изделия, так как, соответственно, электроподжиг не предполагает открытого пламени и удобен в эксплуатации;
• одноконтурные или двухконтурные. Эти типы котлов отличаются принципами работы и нагрева воды. Так, одноконтурный котел греет воду для системы отопления и приготовления пищи, причем котел не включается в общий контур и не зависит от работы самого котла. В двухконтурной конструкции оба элемента выполнены в едином корпусе и работают, планомерно осуществляя и обогрев, и поддержание температуры. Лучше всего, конечно, выбирать двухконтурные котлы, но можно обойтись и обычными

Для безопасной установки газового оборудования потребитель должен строго соблюдать правила техники безопасности, установленные градостроительными нормами. В этих правилах описываются нормы, при которых должен быть установлен котел, мощность прибора в соответствии с размерами и объемом помещения, условия вентиляции и устройство вытяжки, а также расстояние до тех или иных объектов при ее установке. В любом случае перед проведением всех работ важно все правильно организовать и самостоятельно спроектировать кухню.

Также при выборе котла исходя из собственных нужд необходимо ориентироваться на расход воды в единицу времени и норму потребления электроэнергии. В случае электричества чрезмерный КПД может привести к неудовлетворительной работе котла.

А вот какие есть идеи для дизайна кухни и как самостоятельно организовать идеальную обстановку, подробно здесь.

Важнейшим условием установки является условие, при котором кухонное помещение не должно быть жилым помещением, а принадлежать жилому помещению; законодатель также устанавливает максимальную и рекомендуемую мощность котлов в зависимости от объема помещения. Так помещение объемом 7,5 куб.м оборудуется котлом мощностью 30 кВт, при увеличении объема с 7,5 до 15 метров мощность увеличивается до 80 кВт и соответственно до 200 кВт установки могут использоваться при превышении объема 15 куб.

Также важными параметрами являются нормы безопасности, согласно которым при установке газового котла в помещении необходимо:

• наличие вентиляционно-вытяжной системы на кухне обязательно . Это необходимо в случае утечки, так как газ имеет свойство скапливаться в помещении до опасной концентрации, что может привести к взрыву; Вытяжка с газовым котлом требует согласно инструкции
• наличие открываемой окна общей площадью не менее 0,25 кв. Это требование также необходимо для осуществления вентиляции в случае опасного скопления газа;
• расстояние до входной двери от самого котла не менее 1 метра и высота потолка от 2 метров.

При соблюдении всех требований в помещении установка вполне возможна, так как после переделки котел должны будут ввести в эксплуатацию сотрудники управляющей компании газоснабжения. Для того чтобы безопасно установить такое оборудование, необходимо обратиться к специалисту, обладающему специальными навыками и инструментами, оставить заявку в газоснабжающей организации и уведомить ее о проведении работ.

Также, если у вас есть старое оборудование, его необходимо предварительно демонтировать, но перед этим отключить помещение от газоснабжения. Только после демонтажа можно приступать к установке нового котла.

А вот какая кухонная вытяжка с воздуховодом лучше, вы можете посмотреть здесь.

для этого в зависимости от типа прибора необходимо поочередно подключить котел и бойлер к системе отопления и нагрева воды. Подключение производится в зависимости от типа котла – одноконтурный или двухконтурный. После подключения к системе водо- и теплоснабжения необходимо вызвать комиссию из подразделений газовой службы, которая должна составить акт о соблюдении всех норм и правил безопасности, после получения акта подключение к центральному газоснабжению система сделана.

Как спрятать газовый котел в помещении

Чтобы эстетично скрыть котел на кухне, применяют два основных метода:

• приобретение и последующая установка оборудования, идущего в комплекте с декоративным элементом в виде панель . Такое решение поможет сэкономить и не заниматься подбором оборудования для скрытия котла. При этом многие производители не просто оснащают этот котел обычной панелью, а изготавливают такие элементы по индивидуальным заказам с разным рисунком и из разных пород дерева; газовый котел можно спрятать в навесной шкаф
• при обустройстве кухни также возможна установка газового котла в деревянном ящике, который полностью закроет корпус котла от посторонних взглядов. Такой ящик можно приобрести сразу после покупки котла или заказать при монтаже и оформлении кухни. Стоимость короба дороже фасадной панели, как обычно, так как она изготовлена ​​из материалов для отделки фасадов кухни. Такой короб можно сделать в общем виде кухонной мебели.

Вас также может заинтересовать информация о том, каким может быть сочетание цветов в интерьере кухни и правила поведения на кухне.

В целом установка газовых котлов потребует от владельца специальных навыков, инструментов и знаний техники безопасности, поэтому лучшим вариантом при установке такого оборудования будет обращение к специалистам.

Котельная в подвале частного дома. Котельная в подвале: основные требования и обустройство

Устройство котельной в подвале

Так можно или нет

Часто задают вопрос: «Можно ли установить газовый котел в подвале?» Ответ однозначный и категоричный: можно. Единственным исключением являются системы, которые питаются сжиженным нефтяным газом (LPG), полученным из нефти.

История этого вопроса уходит корнями в те времена, когда размещение котельных в цокольных и цокольных этажах было действительно запрещено из-за широкого использования СУГ.

Однако с переходом на природный газ и котлы с закрытой топкой этот запрет был снят, и теперь в доме могут располагаться до четырех отопительных или водогрейных газовых котлов общей мощностью до 200 кВт, а также как на чердаках и крышах частных домов.

Важно! Это разрешение распространяется только на те котельные, которые построены и оборудованы в соответствии с требованиями ГОСТ, СНиП и других нормативных документов и норм.

Вообще, учитывая специфику российского бюрократического аппарата, проект будущей котельной лучше составить и согласовать во всех инстанциях заранее. Это предпочтительнее по следующим причинам: если вы придете в пожарную инспекцию или другой надзорный орган за разрешением на уже построенную и оборудованную котельную, вас будут шантажировать тем, что ее придется переделывать или полностью закрывать.

Это даст возможность требовать поистине заоблачных взяток, ведь дать даже приличную сумму будет проще, чем котельную перестроить или перестроить. С другой стороны, если вы принесете проект будущего строительства, то шантажировать вас будет нечем, чиновник может только внести аргументированные исправления и замечания, после учета которых ему ничего не останется, как утвердить ваш проект.

Требования к помещению

Для размещения котельной в том или ином помещении необходимо привести его в соответствие с определенными требованиями.

Независимо от того, где именно находится помещение, оно должно соответствовать следующим параметрам:

1. Расстояние от (высота помещения) должно быть не менее 2 метров, оптимальная высота — от 2,5 метров;
2. Помещение должно быть отдельным, категорически запрещается размещать технику в смежных и совмещенных с жилыми комнатах;
3. Площадь котельной принимают из расчета 4 квадратных метра на один котел, при этом минимальное расстояние от передней части оборудования до противоположной стены должно быть не менее одного метра;
4. К оборудованию должен быть обеспечен свободный доступ со всех сторон для нормального и удобного обслуживания и ремонта всех частей системы;
5. В котельной должны быть предусмотрены окна на улицу, площадь которых принимается из расчета 0,03 кв. м на кубический метр объема помещения, но не менее 0,25 кв.м;
6. Ширина дверного проема не менее 80 см;
7. Пол должен быть ровным и сплошным, из негорючих материалов. Лучше всего сделать цементно-песчаную стяжку, которую затем можно покрыть плиткой или другим водонепроницаемым и пожаробезопасным материалом;
8. Стеновые и потолочные конструкции должны быть выполнены из негорючих материалов, отделка — штукатурка или плитка. Возле топки стеновые покрытия, которые могут загореться или испортиться под воздействием высоких температур, должны быть закрыты специальными щитами из негорючих материалов с теплоизоляционной прокладкой;
9. Входная дверь должна иметь внизу или зазор между полотном и полом площадью не менее 0,02 кв. метра;
10. В помещении должна быть приточно-вытяжная вентиляция;
11. Доступ в котельную лучше ограничить кругу лиц, непосредственно занятых обслуживанием или ремонтом оборудования. Проникновение детей и посторонних лиц в котельную недопустимо.

Важно! Все эти требования продиктованы объективными причинами и направлены на обеспечение вашей безопасности и нормальных условий эксплуатации отопительного оборудования. Цена игнорирования этих правил может быть слишком высока, вплоть до аварий, аварий и пожаров.

Если говорить об объеме помещения для топки, то он имеет значение только для котлов с открытой топкой. Для агрегатов с закрытой герметичной топкой объем помещения не нормируется. Кстати, большинство современных котлов имеют закрытые топки, но если ваш прибор оснащен открытой системой, то вам поможет таблица:

Для определения объема достаточно площадь помещения умножить на высота его потолков. Тепловая мощность оборудования всегда указывается в технической документации.

Требования к коммуникациям

Для нормальной работы котельной она должна быть оборудована всеми необходимыми коммуникациями.

Помещения должны быть обеспечены газом, канализацией, отоплением, водоснабжением и электроэнергией, отвечающими следующим требованиям:

• Электрическая сеть должна быть однофазной, номинальное напряжение — 220 В, максимальная сила тока — 20 А. Обязательно установить индивидуальный выключатель (АЗС) и сделать заземление. Изоляция на проводах должна быть надежной и соответствовать требованиям ГОСТ;
• На каждый установленный котел монтируется запорный узел на газовой магистрали;
• Подведенный водопровод должен быть свободно подключен к системам горячего водоснабжения дома, а также к системе отопления;
• Системы водоснабжения, котлы и дымоходы, а также системы вентиляции должны иметь возможность отвода конденсата и остаточной влаги в канализацию. Это особенно важно для систем аварийного водоотведения;
• Все параметры подводимых коммуникаций (давление воды, давление газа в магистралях) должны строго соответствовать ГОСТам.

Важно! Перед приобретением и монтажом котельного оборудования необходимо убедиться, что параметры ваших коммуникаций соответствуют тем требованиям, которые выдвигает к этим коммуникациям производитель. В противном случае ваше оборудование будет работать ненормально и может быстро прийти в негодность, и гарантия предоставляется только при нормальном использовании.

Котельная в подвале частного дома требования

Размещение газового котла в жилом помещении не лучшая идея. Это крупногабаритное оборудование, и доступ к нему должны иметь только взрослые, которые знают, как с ним обращаться. Поэтому котельная в подвале – лучший вариант.

В этом видео рассмотрим, как оборудовать котельную в частном доме:

Требования к помещению для котельной

К помещению предъявляются определенные требования, строительные нормы и правила, которые необходимо соблюдать. Это связано с необходимостью обеспечения высокого уровня безопасности и удобства управления всеми коммуникациями. В первую очередь необходимо ограничить доступ в помещение лиц, не участвующих в строительстве. Особенно это касается детей и домашних животных.

Котельная в подвале частного дома, основные требования:

1. Расстояние от пола до потолка должно быть в пределах 200-260 см.
2. Котельная должна располагаться как можно дальше от жилых помещений.
3. Запрещается устанавливать газовое оборудование в комнате, примыкающей к жилой.
4. Количество котлов рассчитывается по принципу: 1 котел на 4 м2 площади.
5. Между стеной и котлом должно быть расстояние 1 метр.
6. Основное оборудование должно быть установлено таким образом, чтобы обслуживающий его человек мог подойти с любой стороны для проведения технического обслуживания и ремонта. Оптимально, чтобы ничего не располагалось ближе 1 метра.
7. В комнате должно быть окно, выходящее на улицу. Его размер должен быть не менее 0,25 м2.
8. Дверь в котельную должна обеспечивать безопасный выход. Оптимальная ширина – не менее 80 см.
9. В качестве напольного покрытия необходимо использовать цементную стяжку. Это обеспечит достаточную прочность, в отличие от линолеума, ламината и других горючих материалов. Можно положить плитку или другой специальный огнеупорный материал.

Оборудовать подвал под помещение для отопительного котла

1. Стены с потолком также должны быть выполнены из огнеупорного материала — плитки или штукатурки.
2. Для предотвращения воспламенения материалов вблизи котла следует использовать экраны с изоляционным материалом.
3. На входе у двери нужно сделать вентиляционное отверстие. Как правило, он располагается внизу стены.
4. Котельная должна иметь приточно-вытяжную вентиляцию.

Все эти требования обеспечат безопасность. Они созданы для того, чтобы люди могли своевременно покинуть помещение в случае возникновения чрезвычайной ситуации. Как правило, котельная в подвале представляет собой небольшое помещение, поэтому существует множество условий, которые могут способствовать возникновению и распространению пожара. Необходимо сделать все, чтобы минимизировать риск.

Строительные нормы и правила

В строительных нормах и правилах (СНиП) есть положения, регламентирующие расположение всех предметов оборудования. По их словам, в подвале должен быть установлен закрытый котел. Захватывает воздух с улицы, что упрощает строительство и снижает риск возгорания.

В пунктах строительных норм, помимо установленных расстояний помещения, есть ограничение на установку оборудования. Газовый котел следует устанавливать на высоте 80-160 см. До потолка должно оставаться 100 см. Основные указания: СНиП II-35-76, СНиП 2.04.14-88.

Нормы правил монтажа, имеющиеся в СНиП, периодически изменяются. Поэтому перед строительством следует обратиться за консультацией к грамотным инженерам-теплотехникам. При необходимости они внесут коррективы и проконсультируют по установке оборудования.

Выбор отопительных приборов

Оптимальная работа системы невозможна без необходимых коммуникаций для оборудования. Установка котельной в частном доме – сложный процесс, для осуществления которого необходимо позаботиться о подведении газа, водопровода, канализации и электричества.

В первую очередь необходимо позаботиться о проведении однофазной электрической сети, имеющей стандартное номинальное напряжение и максимальную силу тока 20 А. Еще одно важное условие – качественная изоляция проводов, заземление и монтаж автомата .

Если на цокольном этаже находится один котел, то достаточно одного запорного узла. Устанавливается на газовую магистраль. При установке двух котлов на каждый агрегат придется использовать отдельный запорный узел.

Следует позаботиться о подключении водопровода к общей системе горячего водоснабжения и отопления. Это позволит использовать котельную в случае необходимости для других работ

Конденсат скапливается в водопроводе, вентиляции, дымоходе и котле, поэтому необходимо использовать устройство, удаляющее лишнюю влагу. Игнорировать этот вопрос нельзя, так как ГОСТы содержат регламентированные показатели для котельных в подвале.

Установка настенного котла

В подвале дома установлены настенные и напольные газовые котлы. И те, и другие имеют свои преимущества и недостатки. Чаще всего используются настенные котлы, хотя они требуют больших трудозатрат для монтажа.

Главное условие крепления котла – надежное крепление. Между котлом и другим оборудованием необходимо оставить пространство не менее 20 см. Между стеной и установкой необходим отступ в 2-3 см. Котел также может быть установлен над другим доступным оборудованием.

Установку настенного котла следует начинать со сбора всех необходимых элементов: инструкции, кронштейнов, крепежа, пассатижей, отверток и других инструментов. Производители котлов обязаны размещать на оборудовании табличку с техническими данными. Их следует сравнить с теми, что написаны в инструкции.

Если стена, к которой крепится котел, выполнена из дерева или другого легковоспламеняющегося материала, то необходимо использовать теплоизоляционный материал. Его толщина должна быть не менее 3 мм.

Следующим шагом будет установка кронштейнов. Здесь обязательно нужно использовать дюбеля. В инструкции есть схема, согласно которой следует выполнять все действия. Далее необходимо закрепить планки на котле. Разные производители предлагают свои способы. Действовать необходимо по инструкции. В большинстве случаев используются саморезы.

Перед подвешиванием котла на кронштейны промойте трубы агрегата. Для этого используется струя холодной воды. Это устраняет частицы, попадающие в систему при создании или транспортировке оборудования.

Котел подвешивается на кронштейны с помощью специальной рейки. Этот пункт также прописан в инструкции. После установки оборудования на место необходимо убедиться, что оно находится в горизонтальном положении, без перекосов.

Чтобы котел не засорялся во время работы, необходимо найти трубу, ведущую к теплообменнику, и подключить к ней фильтрующий элемент. С обеих сторон этого фильтрующего элемента расположены шаровые краны, которые позволяют перекрывать воду.

Установка настенного котла

Для тех, кто решил установить котел своими руками, мы составили инструкцию:

1. Выбор места для установки
   … Расстояние от других устройств не должно быть менее 20 сантиметров, расстояние между котлом и стеной принимают от 30 до 50 мм в зависимости от мощности (указана в инструкции). Агрегат можно установить над другими устройствами или каскадом, если их несколько;
1. Проверка комплекта оборудования
   … Найдите инструкции, монтажный шаблон или схему установки, настенные кронштейны и фиксирующие планки;
1. На внутренней стороне передней крышки устройства находим идентификационную табличку и сравниваем все указанные в ней технические характеристики устройства с заявленными на упаковке. Убедившись в правильности настройки, приступаем к установке;
1. Если стена состоит из дерева или другого горючего материала, то между ней и котлом должен быть размещен защитный материал толщиной не менее 3 мм, а расстояние от прибора до стены должно быть не менее 45 мм ;
1. Кронштейны крепим к стене с помощью дюбелей по схеме, предложенной производителем
   … Высота установки котла — 0,8 — 1,6 м от уровня пола;
1. Прикрепляем монтажные планки к устройству.
   Их можно прикрепить по-разному в зависимости от модели устройства и производителя. Чаще всего используются болты, винты или хомуты;
1. Все трубы котла и системы отопления промываем водой для удаления частиц, попавших в систему при сборке и изготовлении устройства;
2. Подвешиваем котел с монтажной плитой на кронштейны в соответствии со схемой крепления
   … Проверяем пространственное положение агрегата: оно должно быть строго горизонтально, иначе могут возникнуть проблемы в работе;
1. На трубу подачи воды к теплообменнику устанавливаем угловой сетчатый фильтр, который предотвратит засорение устройства. Оснащаем фильтр с обеих сторон шаровыми кранами для удобства ремонта и обслуживания;
1. Подключение и ввод в эксплуатацию агрегата осуществляют уполномоченные работники лицензированных организаций после проверки соответствия оборудования принятым нормам.

Важно! Подсоединение газовых труб, а также осмотр и пуско-наладку оборудования должны осуществлять только компетентные представители государственных служб. Самостоятельное подключение не будет считаться правильным, даже если оно полностью соответствует регламенту.

Выход

Установка котельной в подвале жилого дома – вполне приемлемое решение. Помещение приведено в соответствие с требованиями ГОСТ и установлено оборудование. Для более полного опыта мы рекомендуем видео в этой статье.

Давно известно, что жилое помещение — не лучшее место для размещения газового котла. В этом случае лучшим решением видится размещение этого самого газового котла в подвале дома. Но какие требования предъявляются к котельной? Как сделать так, чтобы все СНиПы и ГОСТы были соблюдены?

Можно ли установить котел в подвале?

Газовый котел в подвал сегодня устанавливают многие загородные домовладельцы. Но есть и исключения. Так, котел не стоит ставить, если система работает на основе сжиженного нефтяного газа, получаемого из нефти. В течение многих лет госстандарты запрещали располагать котельные в подвале частного дома, поскольку повсеместно использовались системы сжиженного нефтяного газа.

Вы можете разместить систему отопления в подвале. если вы соответствуете необходимым требованиям.

После всеобщего перехода на природный газ и специальные котлы требования по запрету были сняты. Теперь в подвале и на цокольном этаже допускается установка не более 4-х газовых котлов (водогрейного или отопительного типа), суммарная мощность которых не превышает 200 кВт. При необходимости допускается установка газового котла даже на чердаках.

Не забывайте, что перед установкой газового котла в своем доме необходимо утвердить проект котельной. Это необходимо сделать до того, как вы поставите котел и запустите систему, так как в дальнейшем возможны серьезные проблемы с пожарной инспекцией, где может возникнуть необходимость в перестройке или демонтаже котельной. К тому же такой подход позволит обезопасить себя от того, что нерадивые проверяющие будут требовать взятку. Если проект вносится заранее, то чиновники без проблем вносят в него определенные коррективы, которые необходимо учитывать и корректировать на практике.

Каким должно быть помещение?

Решив сделать котельную на цокольном этаже дома, необходимо учесть некоторые требования, которые обычно предъявляются к таким помещениям. Независимо от места расположения будущей котельной действуют следующие нормы и требования:

• Высота помещения должна быть более 200 см. Идеальный вариант – 250 см.
• Помещения должны быть отделены от жилых комнат. Установка газового оборудования в комнате, примыкающей к жилой, запрещена.
• 1 котел (любого типа) в котельной должен иметь площадь не менее 4 м2. Кроме того, система должна располагаться на расстоянии более 1 м от стены.
• Необходимо обеспечить полный доступ к любой части газового котла с любой стороны, чтобы в случае необходимости его можно было быстро отключить или отремонтировать.
• В котельной должно быть окно, выходящее на улицу. Размер окна не может быть меньше ¼ м2. Оптимальный вариант – 0,03 м2 на м3 помещения.
• Дверной проем в котельной должен быть удобным и безопасным (шириной не менее 80 см).
• Пол должен быть выполнен из цементной стяжки, чтобы пол был прочным. Не рекомендуется стелить линолеум, ламинат и другие горючие материалы. Идеальный вариант – облицовка пола плиткой и покрытие его специальными огнеупорными материалами.
• Поверхности стен и потолка также должны быть выполнены из огнеупорных материалов и отделаны плиткой или штукатуркой. Если рядом с топкой находятся материалы, которые потенциально могут сгореть или испортиться под воздействием температуры, их необходимо закрыть щитами с изоляционным материалом.
• На входной двери в котельную требуется предусмотреть наличие вентиляционного отверстия, которое обычно располагается в самом низу дверного полотна.
• Обязательным требованием является устройство в котельной вентиляции приточно-вытяжного типа.
• Также требования к устройству котельной на цокольном этаже предусматривают ограничение доступа в помещение лиц, не занимающихся ремонтными работами или обслуживанием установленного там оборудования. Доступ детей и домашних животных в котельную запрещен.

Все требования, которые были описаны выше, призваны, в первую очередь, обеспечить высокий уровень безопасности проживания в частном доме. Кроме того, они позволяют оптимально эксплуатировать отопительное оборудование. Если пренебречь этими требованиями, то серьезно возрастают риски аварии, пожара и других чрезвычайных ситуаций. Котельная, в большинстве случаев, представляет собой небольшое по площади помещение, поэтому при благоприятных условиях для возникновения пожара оно появляется там достаточно быстро.

Настенные и напольные покрытия должны быть негорючими.

Требования к объему котельной применяются только в том случае, если котел имеет открытую топку. Если топка котла закрытая, то объем котельной может быть любым. Более 90% современных котлов имеют герметичную топку, однако, если вы используете старый агрегат, то объем помещения должен быть следующим: 7,5 м3, 13,5 м3, 15 м3 при теплопроизводительности котлов до 30 , 30-60 и 60-200 кВт соответственно.

Для определения объема помещения умножаем площадь котельной в подвале на расстояние от пола до потолка. В инструкции к газовому оборудованию всегда есть указание на тепловую мощность котла. Современный газовый котел в подвале дома можно разместить при любом объеме помещения. Если котельная будет располагаться в цокольном, цокольном или цокольном этаже здания, необходимо предусмотреть выход на улицу. В том случае, если из дома предполагается сделать еще один вход, дверь в нем необходимо отделать противопожарными материалами.

Когда здание уже построено, и найти подходящее помещение для котельной не удалось, не рекомендуется выделять под эти нужды жилые помещения. Оптимальный вариант в этом случае – строительство отдельного здания. При этом нужно учитывать некоторые нормы и ограничения, которые были описаны выше.

Требования к котельной

1. Какие требования к котельной, если планируется размещение твердотопливного котла или печи с теплообменником на цокольном этаже?

На фото — печь оборудованная теплообменником в подвале коттеджа

В инструкции по монтажу теплового оборудования введенной в 1996 году в п. 4.2 указано, что мощность котла или любого другого теплового источник при установке в подвальном помещении не должен превышать 350 кВт.

Дополнительно:

• Высота потолков — 2,5 метра и выше;
• Огнестойкость стен не менее 0,75 часа;
• В котельной должно быть естественное освещение. Площадь окна (см. Окна в подвал: размеры, конфигурация и установка) должна быть не менее 0,03 квадратных метра на кубический метр помещения;
• Система вентиляции должна обеспечивать вытяжку в объеме, обеспечивающем полное обновление воздуха 3 раза в час, и приток в том же объеме с поправкой на расход воздуха при сгорании топлива.

Примечание: ограничений по площади и объему котельной при размещении в подвале нет. В документе лишь указано, что помещение должно обеспечивать свободный доступ к находящемуся в нем оборудованию.

Размеры котельной в подвале не регламентируются

1. Усиливаются ли требования к котельной, если планируется установка газового котла на цокольном этаже?

Ответ можно найти в п. 6.18 СП 42-101-2003:

• Высота потолка при мощности газового оборудования менее 60 киловатт может быть уменьшена до 2 метров, при большей мощности ее минимальное значение составляет 2,5 метра;
• Требования к вентиляции и площади окон полностью совпадают с описанными выше;

Световое окно в подвальной газовой котельной

• Огнестойкость ограждающих стен должна быть не менее 45 минут;

Справочно: такую ​​огнестойкость обеспечивает, например, кирпичная кладка толщиной 25 сантиметров (кирпич).

• При мощности газового оборудования от 150 киловатт и выше котельная в подвальном помещении должна иметь отдельный выход.

Если планируется установка газового котла в подвале, то также придется учитывать требования СНиП 42-01-2002: независимо от мощности оборудования котельная должна иметь контроль загазованности система, которая может автоматически отключать подачу газа.

Устройство системы контроля газа

Коммуникации

Помещение, оборудованное под котельную, должно иметь все необходимые коммуникации для оптимальной работы системы. Котельная частного дома должна полностью соответствовать достаточно жестким требованиям: туда необходимо подвести не только газ и водоснабжение, но и канализацию с электричеством. Кроме того, при оформлении коммуникаций должны соблюдаться следующие требования:

• Необходимо установить однофазную электросеть со стандартным номинальным напряжением и максимальным током 20 А. Также необходимо установить заземление и автомат. Кроме того, не стоит забывать о качественной изоляции на проводах.
• Если устанавливается один котел, то достаточно установки одного запорного узла, который устанавливается на газовой магистрали. При наличии 2-х и более котлов на каждый необходимо установить свой запорный узел.
• Водоснабжение в котельной должно работать в одной системе с горячим водоснабжением здания и системой отопления. В этом случае котельная становится помещением, в котором можно установить не только котел, но и выполнять любые работы.
• В системах водоснабжения, вентиляции, а также в дымоходах и котлах требуется предусматривать устройство для удаления конденсата и другой влаги. Это очень важный момент для системы мгновенного слива воды.
• ГОСТы четко регламентируют показатели коммуникаций для котельных цокольного этажа, поэтому перед началом работ желательно с ними ознакомиться.

Особенности дверей, используемых для котельной

Если котельная является отдельным помещением в коттедже, то по нормам дверь должна быть изготовлена ​​из огнеупорного материала и выдерживать огонь не менее 15 минут. Как правило, это металлические двери.

Если дверь из котельной выходит прямо на улицу, то по СНиП она должна быть «слабоармированной». Это основано на том, что при взрывной волне будет выдавлен дверной косяк, и взрыв устремится на улицу, а не на стены здания. Еще одним преимуществом таких дверей является свободный выход газа.

Обычно двери, предназначенные для котельных, имеют внизу решетку, через которую в помещение поступает свежий воздух.

Установка настенного котла

Если вы хотите установить газовый котел для частного дома своими руками, то первым делом необходимо выбрать тип оборудования: напольный или настенный котел. Каждый из них имеет свои преимущества и недостатки.

Крепление котла к стене должно быть максимально надежным.

1. Выбор места для установки. Необходимо предусмотреть на данный момент, что для другого оборудования расстояние от стены котла должно превышать 20 см. Кроме того, от стены придется сделать небольшой отступ в 30–50 мм (в зависимости от мощности котла). Допускается крепление котла на стене над другим оборудованием, расположенным на цокольном этаже дома, если в котельной несколько агрегатов.
2. Перед установкой обязательно проверить наличие всех необходимых элементов для работы на месте: проект установки, инструкции, монтажные скобы, винты и т. д.
3. Табличка со всеми техническими характеристиками агрегата должна быть размещена на крышке котла. Перед установкой необходимо сверить указанные цифры с указанными в инструкции и на упаковке. Если все совпадает, то можно приступать к редактированию.
4. Если стены на цокольном этаже дома выполнены из дерева или любого другого материала, подверженного воздействию огня, то между стеной и агрегатом должен быть установлен щит из изоляционного материала толщиной 3 мм и более. Кроме того, требуется обеспечить расстояние от котла до стены 50 мм.
5. Далее крепятся кронштейны. Крепить кронштейны лучше всего дюбелями. В инструкции всегда указывается схема, по которой лучше всего это сделать. Следует отметить, что настенный котел рекомендуется по правилам монтировать на высоте 80–150 см от пола.
6. Затем к котлу крепятся монтажные планки. Крепление может быть выполнено по-разному (все будет зависеть от специфики агрегата и производителя). Как правило, используются обычные болты или саморезы. В этом случае непонятных деталей не будет.
7. Перед подвешиванием котла на кронштейны необходимо промыть все трубы агрегата холодной водой, чтобы исключить из них частицы, попавшие в систему при производстве и транспортировке оборудования.
8. Котел необходимо подвесить на предварительно установленные кронштейны с помощью фиксирующей планки. Делается это так, как указано в инструкции, предоставленной производителем. Котел должен располагаться горизонтально, иначе могут возникнуть проблемы в работе.
9. Находим трубу, подающую воду к теплообменнику, после чего монтируем на нее специальный фильтр, чтобы котел не засорялся во время работы. Фильтр с обеих сторон должен быть оснащен шаровыми кранами, с помощью которых при необходимости можно быстро ремонтировать и обслуживать оборудование.
10. Газовые котлы подключаются и вводятся в эксплуатацию только лицензированными работниками соответствующих компаний, поэтому самостоятельно это сделать невозможно.

Котельная загородного дома может иметь сразу несколько котлов, если, например, дом многоэтажный или большой, либо требуется отопление соседних хозяйственных построек (гаража, сарая и т. п.). В этом случае требования немного меняются.

Установка напольного газового котла в подвале коттеджа

Напольный котел должен быть надежно закреплен к полу помещения. Для его установки рекомендуется сделать бетонную подушку и разместить на ней котел. Альтернативой заливке бетонной подушки может стать установка каркаса пола под газовый котел.

Котел должен быть установлен строго горизонтально: точность установки необходимо проверить уровнем. Некоторые модели газовых котлов оснащены удобными винтовыми ножками, позволяющими аккуратно установить агрегат даже на неровной поверхности.

После этого в водопроводную трубу, подающую воду в теплообменник котла, следует установить фильтр для предотвращения попадания в систему примесей и частиц вместе с водой. Кроме того, водопроводная труба должна быть оборудована краном для перекрытия подачи воды к теплообменнику.

При установке напольного газового котла к нему должен быть обеспечен свободный доступ. Это означает, что такой котел нельзя устанавливать вплотную к стене.

Подключение коммуникаций (дымохода, подающего и отводящего водопровода) к газовому котлу – ответственный этап монтажа. После завершения монтажа обязательно нужно проверить герметичность всех узлов и соединений. Запрещается самостоятельно подключаться к газовому котлу: это должен делать специалист соответствующей государственной организации.


Установка напольного котла

Перед началом монтажа агрегата необходимо устроить под него фундаментную подушку или опорную раму. Котельная в подвале, по большому счету, может быть отделана как угодно. Кроме того, одновременно готовится место для подключения трубопровода и дымохода.

Если вашего опыта недостаточно для выполнения монтажных работ, доверьтесь специалистам.

1. Котел устанавливается на заранее подготовленное место. Многие агрегаты снабжены удобными винтовыми ножками, с помощью которых необходимо установить котел горизонтально.
2. После несложной установки котла необходимо подключить его к обратке и подаче, которые будут вести к циркуляционной системе агрегата. Если газовый котел двухконтурный, то к теплообменнику необходимо подвести водопроводную трубу и выполнить гибкую обвязку системы. Кроме того, на обратном трубопроводе необходимо установить очистительный фильтр, чтобы предотвратить попадание ржавчины в оборудование.
3. Далее котел подключается к системе газоснабжения и дымоходу. В большинстве случаев эти работы выполняются профессионалами, а не своими руками, ведь на данном этапе есть много технологических особенностей оборудования, которые необходимо предусмотреть при монтаже.
4. После завершения всех монтажных работ рекомендуется еще раз проверить герметичность всех швов и стыков котла. Обычно для этого используют мыльный раствор, который наносят на суставы.

Как и в случае с настенным котлом, все работы по подключению и вводу в эксплуатацию должны выполняться только профессионалами. Это гарантия того, что все необходимые требования будут соблюдены.

Сварог (эксперт Builderclub)
Здравствуйте. Есть СНиП 42-01-2002 «ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ» согласно п.1. 7.1

«Запрещается размещать газоиспользующее оборудование (природный газ и СУГ) в помещениях цокольных и цокольных этажей зданий (кроме одноквартирных и блокированных жилых домов), если возможность такого размещения не регулируется соответствующими строительными нормами и правилами». Если дом частный и на 1-2 семьи проще, то можно. Вот только в старом СНиП 2.04.08-87* «Газоснабжение» были дополнительные требования к помещениям для установки котлов, куда они перенесены сейчас — не знаю, но советую их выдержать, т.к. проверяющие органы до сих пор активно его используют:

«П. 6.29. При установке на кухне газовой плиты и накопительного водонагревателя, газовой плиты и отопительного котла или отопительного прибора, а также газовой плиты со встроенными устройствами для нагрева воды (отопления, горячего водопровод), объем кухни должен быть на 6 м 3 больше объема, предусмотренного п. 6.29.

6.42.Помещение, предназначенное для размещения газовой колонки, а также отопительного котла или отопительного аппарата , отвод продуктов сгорания из которых предусмотрен в дымоход, должен иметь высоту не менее 2 м. Объем помещения должен быть не менее 7,5 м 3 при установке одного устройства и не менее 13,5 м 3 при установке двух обогреватели

6.43. Кухня или помещения, где установлены котлы, бытовая техника и газовые колонки, должны иметь вентиляционный канал. Для притока воздуха в нижней части дверного или стенового проема в соседнее помещение следует предусмотреть решетку или щель между дверью и полом свободным сечением не менее 0,02 м 2 .

6.44. Не допускается размещение всех газовых приборов в цокольных этажах (в подвалах), а при газоснабжении СУГ — в цокольных и цокольных этажах зданий любого назначения.

Примечание. Требования настоящего пункта не распространяются на жилые дома, находящиеся в собственности граждан на праве личной собственности, если подвалы этих домов имеют естественное освещение, и они газифицированы из природного газа.

6.29. Установку газовых плит в жилых домах следует предусматривать в кухнях высотой не менее 2,2 м, с окном с форточкой (фрамугой), вытяжным вентиляционным каналом и естественным освещением. При этом внутренний объем кухонных помещений должен быть, м 3 , не менее: для газовой плиты с двумя конфорками… 8 м 3 , для газовой плиты с тремя конфорками … 12 м 3 , для газовая плита с четырьмя конфорками… 15 м 3.

6.31. При невозможности выполнения этих требований установка газовых плит в помещениях может быть разрешена в каждом конкретном случае по согласованию с местным органом санитарного надзора.

6.35. Не допускается предусматривать установку в одном помещении более двух накопительных водонагревателей или двух малогабаритных отопительных котлов или двух других отопительных приборов. »

Высоту прокладки и подвода см. СНиП 42-01-2002 «ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ» раздел 5 «Наружные газопроводы».

к ответу

Сегодня многие малоэтажные строительные компании предпочитают строить коттеджи с цокольным этажом. Этот вариант целесообразен, так как может помочь решить некоторые функциональные задачи. Здесь можно оборудовать гараж, прачечную, котельную, сауну, бассейн и многое другое.

Вопрос, где оборудовать котельную для отопления частного дома, очень актуален. Если он находится в цокольном этаже, то это освобождает от необходимости строить для этих целей отдельное помещение. Еще одним преимуществом такого расположения котельной будет то, что не будет лишних потерь тепла от труб, идущих в дом, при обустройстве котельной в отдельно стоящем здании.

Однако размещение котельной в цокольном этаже возможно только при соблюдении выделенным помещением определенных требований:

• должна быть установлена ​​приточно-вытяжная система вентиляции;
• потолки должны быть не менее 2,5 метров;
• перегородки помещения должны быть выполнены из огнеупорного материала;
• объем помещения должен быть не менее 15 м.куб. м.;
• должен быть отдельный прямой выход наружу;
• должен быть обеспечен свободный доступ ко всему оборудованию котельной.

Возможно или нет

1. Разрешено ли размещение котельной в подвале?

Да. В СНиП 2-35-76, действующем по сей день, прямо указано, что допускается проектирование встроенных котельных в жилах домов при условии нагрева воды в них до температуры не выше 115°С.

1. Можно ли размещать газовые котлы в подвале?

В случае частного дома да. Не противоречит приведенной выше выдержке из СНиП: температура теплоносителя на выходе из котла обычно держится в пределах 70-80 градусов.

Нюанс: по тексту того же СНиП нельзя использовать отопительное оборудование на газу или на жидком топливе в подвале с температурой вспышки (минимальная температура, при которой пары вещества могут вспыхнуть в воздухе при контакте с источник воспламенения) ниже +45 градусов. Природный газ имеет температуру вспышки -187,8°С. Однако это ограничение не распространяется на подвальные помещения.

Определение понятия температуры вспышки

Обратите внимание, что речь идет только и исключительно о частных домах. Другой СНиП — № 42-01-2002 — прямо запрещает размещение газового оборудования в цокольных и цокольных этажах зданий, за исключением блокированных (примыкающих малоэтажных) и одноквартирных домов.

Инвертор для котла отопления в частном доме электрический и как газовый своими руками

Индукционный котел отличается хорошей экономичностью и длительным сроком службы.
Выбирая котел для отопления дома, хозяева ориентируются, в первую очередь, на то, какой источник отопления имеется у помещения. Газ – самое дешевое топливо, но населенные пункты далеко не обеспечены. Электричество самое распространенное, но не самое дешевое. Индукционный отопительный котел выдает достаточно высокий КПД, при меньшем потреблении электроэнергии по сравнению с другими электрическими вариантами.

Принцип работы индукционного котла

В основе принципа работы котла лежит создание тепловой энергии из электрической энергии. Действие электромагнитной индукции заключается в следующем — через катушку, обмотанную проволокой, пропускаем ток, вокруг этой обмотки возникает электромагнитное поле. Металлический сердечник, помещенный в катушку (имеющий свойство притягиваться магнитом), начнет быстро нагреваться.

Механизм теплогенератора: Это электрический индуктор, состоящий из первичного, вторичного и сердечника. Преобразуя электричество в вихревые токи, первичная обмотка направляет электрическое поле на вторичную обмотку, которая, в свою очередь, передает энергию носителю. Под действием электромагнитного поля в теле и сердечнике генерируются вихревые токи. Они нагревают металл. Вода забирает тепло от ядра и распределяет его по всему зданию.

А вот какой тип отопления выбрать для загородного дома, вы узнаете, прочитав статью на следующей странице:

Работа индукционной плиты основана на том же принципе. Такие плитки намного экономичнее обычных электроплит. Это достигается за счет предотвращения потерь тепла за счет передачи тепла от нагревателя к посуде. Маркетологи сегодня называют индукционные отопительные котлы передовыми разработками, созданными по новому принципу. Но на самом деле это не совсем так. Индуктивные принципы применяются для плавильных печей с прошлого века. Также для изготовления котлов не используются новые материалы.

М. Фарадей открыл явление индукции в 1831 году.

Индукционные варианты безопаснее других отопительных котлов, они практически не нуждаются в обслуживании. Они не содержат динамических деталей и, как следствие, не имеют механического износа. При достаточном охлаждении срок службы катушки не ограничен. Такие котлы не требуют отдельного помещения. По сравнению с газовыми котлами они практически не нуждаются в обслуживании.

Преимущества индукционного котла:

• Постоянная циркуляция охлаждающей жидкости;
• Отсутствие нагревательных элементов;
• Тишина.

Индукционный электрокотел способен отапливать не только площадь небольшого частного дома, но и производственные помещения, при этом нет необходимости в больших затратах на монтаж и обслуживание. Индукционные отопительные котлы на рынке стоят недешево. Причина в датчиках системы. Инвертор, используемый в системе управления, увеличивает стоимость котла отопления.

Отопительные котлы для дома имеют множество характеристик. Подробнее об этом можно прочитать на сайте:

Когда более целесообразно собственное производство?

Подключенная система
Изготовление котла своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается маломощное оборудование, и нет необходимости тратить огромные средства на покупку готовой модели. Стоимость изготовления устройства своими руками минимальна.

Даже к самодельному агрегату несложно подобрать дополнительные блоки автоматики, позволяющие задавать необходимые температурные параметры. Такой прибор не только позволит установить нужные показатели на длительное время, но и обеспечит дистанционное управление всей системой отопления.

Как сделать индукционный котел отопления своими руками

Противники установки индукционных котлов ссылаются на закон сохранения — 1 кВт электроэнергии способен вырабатывать тепловую энергию также не более 1 кВт. Да, любой водонагреватель, потребляя 1 кВт электроэнергии, также производит 1 кВт энергии. Но не везде тепло. Индукционные водонагреватели более производительны в производстве тепловой энергии, по сравнению с ТЭНами. Сделать самодельный индукционный водонагреватель несложно. Материалы, используемые в этом случае, можно найти без особого труда и по невысокой цене. Схема такого индуктивного устройства достаточно проста.

Для преобразования электричества в тепло вам понадобятся:

• Индуктор;
• Переменный ток 50 Гц;
• Сердечник изготовлен из материала, к которому «прилипает» магнит;
• Чертежи индукционного котла (найти не проблема).

Для корпуса индукционного котла нужно взять трубу диаметром 5см. Трубу набивают кусками проволоки, 5-7 см, диаметром не более 7 мм. Для подключения котла к системе труб вам потребуются переходники. Схема системы отопления поможет определиться с характеристиками.

Лучше установить автомат отключения при утечке охлаждающей жидкости. В этом случае электромагнитное поле не исчезнет, ​​если не отключить питание, а корпус с крепежом просто расплавится.

Изготавливаем индукционную катушку — основной нагревательный элемент. Для этого берем медный провод, обматываем его вокруг корпуса, примерно 85-99 витков. Интервал между витками равен. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. По такому же принципу работает индукционный парогенератор.

Узнайте о преимуществах и недостатках двухконтурного котла в следующем материале:

Установка инверторного котла своими руками

При самостоятельном монтаже электрооборудования необходимо обладать некоторыми знаниями и навыками, но их список обычно невелик. Когда все материалы и инструменты готовы, можно приступать к монтажу системы отопления. Учитывая возможность внезапного отключения электроэнергии, необходимо принять меры по защите оборудования от повреждений.

Отличным решением этой проблемы станет покупка инверторных батарей отопления, стоимость которых довольно высока, но в дальнейшем они позволяют значительно сэкономить на отоплении здания.

Установка инверторных аккумуляторов позволяет минимизировать возможный риск возникновения неисправностей при отключении электроэнергии: автоматика за 10 миллисекунд переведет оборудование в режим резервного питания, что позволит поддерживать рабочую температуру на прежнем уровне. При включении электричества произойдет обратная процедура, и котел будет работать в обычном режиме. Таким образом, инверторное отопление дома сводит к минимуму управление системой.

Модернизация индукционного нагрева

Системы индукционного нагрева часто имеют положительные отзывы. Бесшумность, эффективность и долговечность – неоспоримые преимущества системы отопления. Одной из разновидностей системы является работа индукционного водонагревателя на отопление. Индукционный водонагреватель можно приобрести и установить в трубопроводную систему.

Схему индукционного нагрева можно подобрать своими руками. В этом случае можно хорошо сэкономить.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Установив индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор — это устройство, которое преобразует постоянный ток в переменный. Его использование сводит количество электроэнергии, потребляемой системой отопления, практически к нулю.

Для меньшего энергопотребления вам понадобятся:

• Инвертор 4 кВт;
• 2 батареи 250 А*ч;
• Зарядное устройство для аккумулятора.

Подключаем 2 аккумулятора синхронно, и заряжаем их. Они генерируют постоянный ток и подают его на инвертор. Инвертор преобразует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, и зарядка непрерывно заряжает аккумуляторы. Таким образом, потребление зарядного устройства 24 В — это потребление энергии индукционным нагревом дома. Стоимость насоса рассчитывается отдельно. Индукционные нагреватели используются только в версиях с принудительной циркуляцией.

Самодельные варианты

Комплектующие элементы
Есть несколько вариантов конструкции, которые легко создать своими руками. Первый вариант основан на системе пластиковых труб и высокочастотном инверторе. Последний придется приобретать отдельно. Желательно, чтобы в модели была функция плавной регулировки тока. Минимальный показатель мощности составляет 15 ампер, но для качественного обогрева лучше выбирать варианты помощнее.

Нагревательный элемент может быть собран из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно служит частью трубопровода и может быть выполнен из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикреплены две трубы. Один из них подает в котел холодный теплоноситель, а другой отдает нагретую воду. Внутренняя часть корпуса полностью заполнена нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

Устройство в доме

Для изготовления индукционной катушки пластиковая труба тщательно обматывается медной проволокой. После этого самодельное устройство монтируется в трубопровод. Для этого просто вырезается кусок трубы, на место которого будет вставлена ​​катушка. Перед подключением устройства необходимо залить охлаждающую жидкость в систему — иначе корпус просто расплавится.

Еще один простой вариант, который несложно сделать своими руками, это агрегат с трехфазным трансформатором. Две трубы сварены вместе в форме кольца. Эта конструкция будет выполнять роль утеплителя. На корпус намотана обмотка. Подача и отвод охлаждающей жидкости, как и в предыдущем варианте, обеспечивается двумя патрубками. Вся конструкция может быть помещена в теплоизоляционный кожух для минимизации потерь тепла при работе оборудования.

Индукционный котел должен быть заземлен. Его можно устанавливать только в закрытых тепловых сетях с принудительной циркуляцией. Подходит для установки в системах с любым видом труб, в том числе пластиковых. При установке агрегата соблюдайте расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже самодельный индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа более сложная, но она обеспечит стабильное функционирование всей системы.

Описание инверторного котла отопления

Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 главных цилиндра, размещенных в наружном. Вариант такого котла более безопасный. При правильном монтаже пожаробезопасность на порядки выше по сравнению с газовыми, угольными и дровяными котлами.

Принцип работы инверторного котла:

• Охлаждающая жидкость течет во внутреннем цилиндре;
• Цилиндр, пропускающий через себя ток, обеспечивает подогрев теплоносителя;
• Внешний цилиндр действует как теплоизолятор;
• В основе работы котла лежит электромагнитная индукция.

Механизм инверторного котла практически исключает утечку теплоносителя. Важным качеством является то, что в качестве теплоносителя можно использовать любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла зимой батарея не замерзнет и не лопнет. Модели инверторных котлов небольшой мощности часто имеют возможность работы от аккумулятора, что значительно снижает затраты на электроэнергию.

При установке инверторного котла в систему отопления важно правильно подключить заземление.

Инверторная система позволит быстро достичь нужной температуры и обеспечит экономное потребление электроэнергии. Такие системы успешно используются при производстве сплит-систем. Инверторный кондиционер имеет гораздо больший срок службы, чем стандартные сплит-системы.


Конструкция котла отопления инверторного типа

В котле инверторном нагревание теплоносителя происходит за счет преобразования электрической энергии в тепловую, в результате батареи нагреваются от электричества. Котел состоит из двух контуров: магнитного и теплообменного. Магнитная цепь представляет собой катушку проводника, прикрепленную к диэлектрику. В этом контуре создается электромагнитное поле, которое воздействует на металлический сердечник, установленный в контуре теплообмена. Именно ядро ​​отдает полученную тепловую энергию теплоносителю. Отопительные инверторы считаются одним из наиболее перспективных видов отопительных приборов, которые можно использовать как для отопления частных домов, так и в качестве обогревателя промышленных зданий.

Арендодатели — ремонт или замена котла?

Все арендодатели знают, что одним из самых дорогих отдельных элементов любого арендуемого имущества является бойлер. Многие арендодатели ненавидят котлы за то, что они снижают их доход от аренды, но любят они их или ненавидят, обслуживание котлов важно для любого арендодателя.

Если вы не убедитесь, что ваш котел соответствует назначению, это приведет либо к проблемам с законом, либо к тревожным звонкам жильцов, когда вы пытаетесь расслабиться, ни то, ни другое не особенно желательно.

Комбинированные котлы имеют срок службы от 10 до 15 лет в зависимости от марки и качества обслуживания. Если вы являетесь домовладельцем, который думает о замене вашего котла, убедитесь, что вы провели свое исследование, прежде чем брать на себя расходы и хлопоты, связанные с установкой нового котла.

Профилактика всегда лучше лечения, поэтому обязательно следуйте нашим советам по обслуживанию котла и сэкономьте себе немного денег в долгосрочной перспективе.

Оставайтесь на стороне закона

Обеспечение вашим арендаторам доступа к «тепловому комфорту» является частью вашей ответственности как арендодателя. Вы несете юридическую ответственность за ремонт газового оборудования, отопления, горячего водоснабжения, труб, вентиляции, электропроводки и канализации.

Вы также должны ежегодно проходить проверку безопасности газа и предоставлять копию своим жильцам. Это должно выполняться зарегистрированным инженером по газовой безопасности. Вы можете найти ближайших к вам инженеров по газовой безопасности, заглянув в Реестр газовой безопасности.

Обслуживание котлов

Чтобы получить максимальную отдачу от вашего котла и ограничить количество поломок, важно содержать все бойлеры в арендуемом помещении в хорошем состоянии.

●        Обслуживание
Как арендодатель вы обязаны регулярно обслуживать любой котел в сдаваемом вами жилье. В первую очередь это делается из соображений безопасности, но это также означает, что котел проходит техническое обслуживание в течение года, и любые незначительные проблемы могут быть устранены до того, как они перерастут в серьезные проблемы.

●        Удаление воздуха из радиаторов
Со временем воздух может попасть в вашу систему и образовать карманы в радиаторах. Это означает, что они не производят столько тепла, и арендаторы, скорее всего, включат отопление, чтобы компенсировать это. Ваш котел будет работать усерднее, чтобы поддерживать ту же температуру, и со временем это сократит срок службы котла.

●        Установите магнитный фильтр

Магнитный фильтр устанавливается на обратном трубопроводе вашего котла и с помощью мощного внутреннего магнита притягивает шлам (металлические отходы системы) до того, как он попадет в ваш котел. Это продлевает срок службы вашего котла. Системный фильтр очищается ежегодно во время обслуживания. Поставка и установка системного фильтра может стоить от 120 до 200 фунтов стерлингов в зависимости от бренда и установщика.

●        Добавить ингибитор
Ингибитор — это антикоррозийный раствор, добавляемый в вашу систему центрального отопления, который помогает предотвратить коррозию и образование накипи. Это также может помочь уменьшить образование шлама в ваших радиаторах. Система отопления состоит из разнородных металлов, и со временем в систему могут попасть кусочки металла. Ингибитор борется с этим, нанося защитный слой на металлы.

●        Промывка под давлением
При определенных обстоятельствах, возможно, стоит попробовать PowerFlush. Если ваша система относительно новая или находится в хорошем состоянии, то стоимость, вероятно, не будет стоить того (300-500 фунтов стерлингов). Однако, если у вас более старая система, возможно, стоит попробовать силовую промывку, которая с помощью потока воды под высоким давлением пытается вытеснить накопление ила. Учитывая сумму денег, вам, вероятно, лучше направить ее на новый котел или отложить в качестве фонда ремонта.

●        Попросите жильцов включить отопление летом
Это может показаться нелогичным, но это то же самое, что и любой другой сложный механизм, если его не использовать регулярно, все может пойти не так. Подумайте об этом, как оставив машину в гараже на 3 месяца, вы ожидаете, что при повторном запуске возникнут проблемы. Попросите арендаторов включать отопление раз в неделю в летнее время, чтобы отопление не прерывалось.

●        Изоляция труб
Утепляя трубы, вы помогаете свести к минимуму потери тепла и защищаете от холода зимой, когда трубы могут треснуть и вызвать серьезные утечки. Это касается только труб центрального отопления или водопровода, газовую трубу прокладывать не нужно.

Симптомы умирающего котла

Есть несколько типичных признаков того, что ваш котел не в лучшем состоянии. Если ваш арендатор или инженер-теплотехник позвонит вам и предупредит вас о чем-либо из следующего, возможно, пришло время задуматься о замене котла.

●        Стук, свист, бульканье

●        Энергоэффективность ниже «класса А»

●        Нагрев занимает больше времени, чем раньше

●        Котел протекает

●        Расходы на топливо растут

●        Комнаты не отапливаются равномерно по всему дому

●        Требуется более частый ремонт заменить его до того, как он начнет стоить вам денег. Дальше ремонтировать конечно не стоит.
Крышка котла

Если вы знаете, что котел в одном из ваших домов находится в эксплуатации уже несколько лет, то для спокойствия вы можете подумать о приобретении крышки котла.

Однако это может оказаться пустой тратой денег и дополнительным стрессом, который вам не нужен. Позвонив вашему поставщику покрытия для котлов, вы должны увидеть, что они организуют вызов инженера в срочном порядке. Однако это не всегда так: ежегодно в Службу финансового омбудсмена подается огромное количество жалоб, связанных с длительностью ожидания до решения вопроса.

В среднем гораздо дешевле просто вызвать инженера по мере необходимости. Средняя стоимость ремонта плюс стоимость годового обслуживания в соответствии с What? Опрос стоил менее 300 фунтов стерлингов, при этом стоимость многих ежегодных полисов British Gas превышает 500 фунтов стерлингов в год.

Скорее всего, вы могли бы годами обходиться без покрытия вашего котла, при средней стоимости покрытия 300 фунтов стерлингов в год, это даст вам достаточно средств для покрытия любых сборов местного инженера, чтобы починить ваш котел, если и когда он ломается.

Стоит ли ремонтировать?

Стоит ли ремонтировать, зависит от возраста котла, насколько серьезна проблема и хотите ли вы начать вкладывать деньги в новый котел.

С современными компаниями по производству котлов, такими как WarmZilla, вы можете получить новый котел, установленный в течение нескольких дней, за 1499 фунтов стерлингов или 10,68 фунтов стерлингов в день при финансовой поддержке. Починка вашего котла пару раз по средней цене в 300 фунтов стерлингов будет означать значительный депозит на новый котел.

В зависимости от проблемы есть несколько вещей, которые вы можете попытаться исправить самостоятельно. Обратите внимание, что только сертифицированный инженер по газовой безопасности может снимать крышку котла, ни при каких обстоятельствах не пытайтесь возиться с котлом, какими бы умелыми вы себя ни считали!

●        На него еще распространяется гарантия?
Это может показаться очевидным, но всегда стоит проверить, находится ли ваш котел на гарантии. Если вы не уверены, позвоните производителю с серийным номером и проверьте.

●        Трубка для замерзшего конденсата
В холодную погоду труба конденсата котла может замерзнуть, это приведет к скоплению жидкости в котле, что приведет к его блокировке. Найдите маленькую пластиковую трубу, выходящую из вашего котла, и, если есть участок, который замерз, просто налейте на него немного теплой воды, пока он не оттает, и перезагрузите бойлер.

●        Проверьте термостат
Это может показаться очевидным, но убедитесь, что термостат настроен на правильное время, или, в случае умного термостата, убедитесь, что он не разорвал соединение с котлом. Они зависят от подключения к Интернету, поэтому, если Интернет отключился, возможно, соединение было потеряно.

●        Падение давления в котле

Если в вашем котле регулярно снижается давление, из-за чего вам необходимо постоянно повышать давление в системе, возможно, где-то в системе есть утечка. Проверьте трубы, выходящие из котла, и трубы, соединяющиеся с вашими радиаторами, чтобы убедиться в отсутствии утечек.

Если эти исправления не работают, возможно, пришло время вызвать инженера по газовой безопасности или подумать о покупке нового котла.

Какой тип котла мне нужно заменить?

Если вы решили, что хотите заменить свой старый котел, то вам нужно в первую очередь понять, какой тип котла вам нужен для вашей собственности.

Существует четыре основных типа котлов — комбинированные, системные, обычные (только тепловые) или задние котлы.

Вот полезное видео, чтобы определить, какой тип котла у вас есть:

Какой размер котла мне нужен?

Вам нужно будет выбрать котел, который может справиться с потребностями в отоплении вашего дома. Это зависит от размера вашего дома, количества радиаторов и ванн. Ниже приведено очень приблизительное руководство по размеру котла, который подойдет для вашего дома.

24–27 кВт Combi

Подходит для большинства квартир и небольших домов с 10 радиаторами и 1 ванной комнатой.

28–34 кВт Combi

Подходит для домов с 3–4 спальнями, до 15 радиаторов и 2 ванными комнатами.

35+ кВт Combi

Подходит для больших домов с 20 радиаторами и 3 ванными комнатами.

Могу ли я получить бойлер бесплатно?

В соответствии со схемой ECO (Обязательство энергетических компаний) — арендаторы с низким доходом могут иметь право на модернизацию до энергоэффективного котла с рейтингом А бесплатно или, в некоторых случаях, на большие субсидии.

Чтобы узнать, имеют ли ваши жильцы право на участие в программе, обратитесь в Консультативную службу по энергосбережению по телефону 0300 123 1234. Если вы живете в Шотландии, свяжитесь с Home Energy Scotland по телефону 0808 808 2282.

К кому мне обратиться для установки нового котла?

Самый простой способ (и самый дешевый) — купить новый котел в интернет-компании, такой как WarmZilla. Вы можете выполнить заказ в течение нескольких минут через их веб-сайт, без звонков по продажам и опросов на сайте. Как онлайн-компании, их цены часто значительно ниже, чем у местных инженеров-газовиков и крупных поставщиков энергии, таких как British Gas.

Установка газового сейфа включена в стоимость, поэтому вам не нужно искать надежного инженера. Их котировки также являются фиксированными ценами, поэтому нет необходимости платить дополнительно от первоначальной котировки. Стоит получить предложение и посмотреть, насколько они конкурентоспособны.

Арендодатели обнаруживают, что они делают процесс покупки бойлера проще, дешевле и легче, чем более старомодные альтернативы.

Не покупайте слишком дешево!

Как арендодатель, мы понимаем, что у вас может быть несколько объектов в вашем портфеле, и может возникнуть искушение купить котел как можно дешевле. Это может быть ложной экономией, в чем на собственном опыте убедились многие опытные арендодатели.
Есть БЮДЖЕТНЫЕ котлы и есть БЮДЖЕТНЫЕ КОТЛЫ. Например, Ideal Logic, несмотря на то, что это бюджетный котел, является надежным котлом, за ним также стоит служба поддержки клиентов Ideal, поэтому, если что-то пойдет не так, пока котел находится на гарантии, вы действительно сможете с кем-то поговорить. У многих бюджетных котлов ужасное обслуживание клиентов, и если что-то пойдет не так с котлом, вам захочется заплатить немного больше за более уважаемую марку.

Есть причина, по которой такие бренды, как Worcester Bosch, выиграли конкурс Which? Награда за лучшую покупку в течение десяти лет подряд. Они надежны, работают уже много лет и предлагают отличное обслуживание клиентов.

В соответствии с которым? по неисправностям котлов:

«Если вы выберете самую надежную марку котла, согласно нашему опросу, впечатляющие 63%, вероятно, по-прежнему будут безотказными через шесть с половиной лет. Если вам не повезет, вы выберете наименее надежный бренд, и это упадет до разочаровывающих 45%».

Счета за ремонт стоят в среднем от 150 до 400 фунтов стерлингов, по данным Money Supermarket, при этом разница в закупочных ценах часто составляет от 200 до 300 фунтов стерлингов, поэтому стоит ли тратить дополнительный риск и хлопоты, чтобы немного сэкономить на новом котле. это будет стоить вам в будущем.

Заключение

Решение о ремонте или замене котла можете принять только вы, как домовладелец, но мы надеемся, что эта статья помогла вам принять более взвешенное решение.

Такие факторы, как состояние вашего жильца, какое сейчас время года (насколько холодно), сколько лет котлу, сколько вы уже потратили на его ремонт, будут играть роль в вашем решении, но всегда стоит провести небольшое исследование и убедиться, что вы получите лучшее предложение за свои деньги.

Помните, что самая низкая цена не обязательно является лучшим предложением, так как несколько сотен на покупной цене могут сэкономить вам несколько сотен или больше на счетах за ремонт и головной боли в будущем.

Куда поставить бойлер?

Если вы устанавливаете новый котел, один из первых вопросов, на который вам нужно ответить, — где вы хотите его разместить. Вы можете либо оставить его в том же месте, что и ваша старая система, либо переместить его.

Многие домовладельцы решают переместить свой новый котел по таким причинам, как шум, ремонт или просто для улучшения интерьера своего дома. В этой статье мы определим общие области установки котлов и наметим некоторые ключевые факторы, которые следует учитывать при их рассмотрении.

Обычные места для установки котла

Несмотря на то, что многие производители выпускают котлы, которые выглядят более привлекательными (например, серия Worcester Bosch Style, которая была описана как имеющая эстетику iPhone), многие домовладельцы по-прежнему предпочитают, чтобы их котлы, спрятанные в шкафу или укромной комнате. Вот некоторые из лучших мест, в которых домовладельцы выбирают для установки свои котлы:

1. Кухня
2. Подсобное помещение
3. Чердак
4. Спальня
5. Ванная
6. Гараж
7. Сушилка



1.

Кухня

Многие домовладельцы предпочитают устанавливать новый бойлер в кухонном шкафу. Большинство современных котлов имеют компактные размеры и могут быть установлены в шкафу. В частности, комбинированные котлы, как правило, хорошо вписываются в кухонные шкафы, поскольку они компактны и не требуют дополнительных резервуаров или цилиндров. Поэтому их можно легко убрать.



2. Подсобное помещение

Если в вашем доме есть подсобное помещение, это также может быть подходящим местом для вашего нового котла. При размещении в этом месте котел не будет мешать вам и с меньшей вероятностью будет мешать вашему жилому пространству. Следует иметь в виду, что вам нужно будет держать пространство вокруг вашего котла чистым, чтобы ни один из его проводов или других компонентов не был сбит или заблокирован. Таким образом, если вы используете подсобное помещение в качестве хранилища для неиспользуемых вещей, которые слишком хороши, чтобы выбрасывать их, вы можете подумать о том, чтобы установить бойлер в другом месте. 0003



3. Чердак

Еще одно популярное место для установки нового котла — на чердаке. Как и в случае с подсобными помещениями, когда здесь установлен ваш котел, вам не придется беспокоиться о том, что он будет мешать вашему жилому пространству.

Есть несколько вещей, которые вам необходимо учитывать, если вы думаете об установке котла на чердаке. Во-первых, участок должен быть оштукатурен и иметь достаточное освещение. Также должна быть лестница, чтобы при необходимости можно было добраться до котла.

Поскольку чердачные помещения могут иметь низкие температуры, вам также необходимо убедиться, что ваш котел имеет защиту от замерзания и изоляцию труб. Кроме того, стена, на которой он установлен, должна выдерживать вес системы, а вокруг котла должно быть достаточно места, чтобы инженер мог работать с ним во время любого будущего обслуживания или ремонта.

Наконец, стоит отметить, что если вы пожилой или малоподвижный, вам может быть трудно добраться до котла, если это когда-либо потребуется – в этом случае мы рекомендуем обратиться к квалифицированному инженеру. Тем не менее, органы управления котлом обычно устанавливаются в легкодоступных местах дома, поэтому вы должны иметь возможность управлять отоплением по мере необходимости, не подходя непосредственно к котлу. Если котел работает в напорной системе, точка заполнения и манометр также могут быть размещены на чердаке, однако дополнительные точки заполнения и манометры могут быть установлены в более доступных местах.



4. Спальня

Чуть менее популярным, но подходящим местом для нового котла является спальня. Это может быть подходящим местом, если система скрыта в пространстве, таком как шкаф, однако может быть несколько недостатков установки вашего котла в таком личном пространстве. Например, хотя большинство современных котлов рассчитаны на работу с минимальным уровнем шума, эти системы все равно будут издавать определенный уровень шума. Это может оказаться разрушительным, особенно если вы чутко спите.



5. Ванная комната

Довольно часто комбинированный бойлер устанавливается, в частности, в ванной комнате. Из-за опасности наличия электричества в этом месте необходимо соблюдать ряд правил. Например, котел должен быть заключен в шкаф, чтобы он не контактировал с водой. Кроме того, котел не может быть доступен из ванны или душа, а электрическая ветка системы должна быть расположена за пределами ванной комнаты.



6. Гараж

Ваш гараж (если он у вас есть) также может быть подходящим местом для установки котла. Система не будет мешать вашему жилому пространству в этой области. Однако, как и в случае с мансардными котлами, вам необходимо убедиться, что ваша система имеет защиту от замерзания и изоляцию труб, поскольку в этой области может быть холодно, особенно зимой.

Если у вас есть отдельный гараж, вам необходимо учитывать схему трубопровода и его маршрут в главное здание, особенно если это новое место.

7. Сушилка

Это место особенно часто встречается в домах, где система отопления заменяется комбинированным бойлером. Здесь сосредоточено большинство потребностей, например, горячее и холодное водоснабжение. Тем не менее, из-за шума следует учитывать наличие соседних спален.



Правила

При установке вашего нового котла ваш установщик должен будет следовать ряду правил и положений, чтобы гарантировать, что система безопасна в использовании и соответствует действующему законодательству. Примеры включают:

• Ваш инженер должен быть зарегистрирован в системе Gas Safe
• Котел должен иметь класс А (92% ErP) и конденсацию
• Из-за образования конденсата отводная труба должна быть подключена к подходящему сливу грязной воды
• Согласно законодательству Boiler Plus (2018 г.), газовый котел должен быть оснащен регулятором времени и температуры
• Все новые комбинированные котлы должны быть оснащены одним из следующих компонентов: системой рекуперации дымовых газов, устройством компенсации погодных условий, устройством компенсации нагрузки или интеллектуальным термостатом.



Стоимость перемещения котла

Перемещение вашего котла, скорее всего, потребует дополнительных затрат.
