Как правильно подключить батарею отопления в квартире

Здесь вы узнаете о том как правильно подключить батарею отопления в квартире: лучшее место для радиаторов, схемы и способы подключения в многоквартирном доме, как запустить отопительную систему.

Запуска отопительной системы с первыми похолоданиями ждут все жильцы многоквартирных домов.

Чтобы в помещениях было тепло, важно не только, как сработает в новом сезоне централизованное отопление и какие профилактические работы были проведены летом, но и как лучше подключить радиаторы отопления в квартире, чтобы получать 100% теплоотдачу.

Запуск отопительной системы в многоэтажном доме

Включение подачи тепла в высотных домах часто сопряжено с беспокойством, особенно в старых строениях. Связано это с тем, что зачастую профилактические меры и проверки не выявляют скрытых угроз и нарушений. Только пустив теплоноситель по системе под высоким давлением можно узнать, насколько она прочна и эффективна.

Чтобы обошлось без аварийных ситуаций, нужно знать, как запустить отопление в многоквартирном доме:

1. Во-первых, теплоноситель должен подаваться насосом на малой мощности, чтобы система заполнялась постепенно, этаж за этажом.
2. Во-вторых, его подача должна осуществляться снизу вверх, что позволит ему вытеснить воздух, который собирается в теплосети за время летнего «отдыха». При медленном подъеме воды нагрузка на трубы и радиаторы минимальная, что увеличивает их срок службы.
3. В-третьих, может потребоваться спуск остатков воздуха, что делается работниками теплосети на чердаке здания через специальные воздухосборники. Достаточно открутить кран и подождать, когда из труб перестанет доноситься шипение и свист. Если чердачного помещения нет, то та же процедура проводится на последнем этаже здания при помощи крана Маевского.
4. В-четвертых, необходимо слить немного теплоносителя во время развоздушивания труб, делая это осторожно, чтобы не залить квартиры жильцов.

Полная нагрузка на систему дается только после выполнения этих действий. Это убережет трубы от прорыва и позволит теплоносителю равномерно распределиться по всем ее элементам.

Лучшее место для радиаторов

Кроме запуска централизованного отопления, что делают работники теплосети, жильцам следует позаботиться о своих «участках работ».

Для того чтобы в помещениях действительно было тепло, нужно знать, как подключить батарею отопления в квартире так, чтобы она максимально эффективно ее обогревала.

Для начала, нужно проверить, насколько правильно было выбрано место для радиаторов. Обычно, их монтируют под окнами, чему есть логическое объяснение.

Остекление помещения – это его слабое «звено», так как даже самые качественные окна холоднее стен. Воздух, идущий от них, прогревается расположенными под подоконником батареями, что снижает теплопотери.

Мало установить обогреватели под оконным проемом, следует понимать, как правильно подсоединить батареи отопления в квартире, чтобы их секции разогревались равномерно.

Нормы указаны в СНиП и соответствуют:

1. Длина радиатора должна занимать от 70% и выше площадь под подоконником. Лучше, если этот параметр равен 90%, тогда никакие холода не страшны, а воздух от холодного окна будет прогреваться практически мгновенно.
2. Между батареей и полом расстояние должно быть не менее 6 см, а под подоконником – от 5 до 10 см.
3. От стены обогревательная секция должна отступать на 2-2.5 см.

Выполнив эти условия, можно проверить, насколько качественно сделано подключение отопления в квартире. Распределение тепловых потоков будет заметно по равномерному нагреву помещения. Если в нем есть холодные зоны, значит, что-то было сделано неправильно. Возможно, дело не в месте, а в неправильном подключении батарей.

Схемы подсоединения элементов

Как подключают отопление в квартире? Если рассмотреть все способы подключения радиаторов отопления в многоквартирном доме, то самым эффективным, которого придерживается большинство мастеров, будет с верхней подачей и нижней обраткой (диагональное).

Оно гарантирует 100% эффективность, так как нагрев происходит наиболее равномерно и с полной теплоотдачей, но имеет так же ряд минусов:

1. У теплоносителя практически нет на пути сопротивления, что позволяет ему максимально быстро проходить по системе, не успевая отдавать свое тепло. Чтобы уменьшить теплопотери, необходимо устанавливать обогреватели, у которых 10 и более элементов.
2. Не слишком эстетично выглядят трубы, врезанные в вертикальный стояк.

В остальном, это достаточно эффективный и популярный способ подсоединения батарей.

Установка радиаторов отопления в квартире при одностороннем подключении так же имеет неплохие показатели, но они чуть ниже — 97%. При этом способе труба подающая теплоноситель и отводящая его подсоединяется с одной стороны батареи. Неплохой метод, но чаще применим для небольших конструкций.

При одностороннем подключении количество секций в радиаторах ограничено. Если требуется обогрев большой площади, то можно применить другой способ.

Самым не рентабельным считается нижнее подключение, когда подающая труба и обратка идут от нижней части батареи. Такой вид соединения используется, когда нужно «спрятать» трубы в пол, но следует учесть, что теплопотери могут достигнуть 15%.

Это основные способы подключения радиаторов отопления в квартире:

Двухтрубное подсоединение считается лучшим, так как подача теплоносителя и его отвод производятся разными трубами. При нем осуществляется параллельное подключение, которое максимально эффективно распределяет воду по системе, равномерно ее нагревая.

Двухтрубная схема подключения позволяет регулировать уровень теплоотдачи при помощи специального вентиля, установленного перед батареей.

Как правильно подключить батарею отопления в квартире?

Чтобы знать, как подключить радиаторы отопления в квартире, следует придерживаться некоторых советов, которые дают специалисты новичкам:

1. На местах подсоединения радиаторов нужно ставить запорные и регулирующие устройства. Это позволит осуществлять балансировку системы и даст возможность при необходимости снять секцию для промывки или замены.
2. Приобретать готовые комплекты радиаторов с подходящими для них соединительными деталями.
3. Чтобы воздух не скапливался в системе, нужно батареи устанавливать под небольшим наклоном, противоположным крану Маевского.

Подводя итоги, можно сделать вывод, что наиболее эффективным для батарей небольшого размера является одностороннее подключение, тогда как для длинных сегментов больше подойдет диагональная схема. Вот как правильно подключить радиатор отопления в квартире, чтобы получать максимальный комфорт.

Полезное видео

Как правильно подключить радиатор при подаче снизу

Из этого материала вы узнаете о том как правильно подключить или обвязать радиатор отопления если подача теплоносителя по стояку подается снизу в верх.



[themify_quote]

[themify_col grid=”2-1 first”]

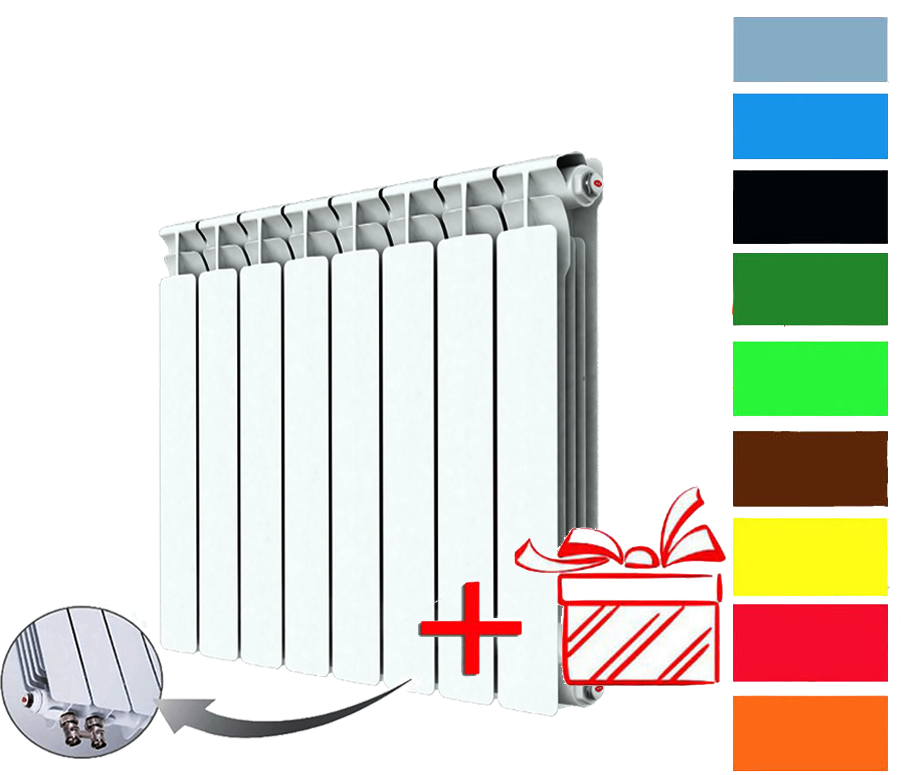

Иногда при поиске вариантов по вопросу подключения радиаторов с нижней подачей многих интересует не обвязка секционного радиатора который требуется соединить со стояком отопления, по которому теплоноситель или подача теплоносителя движется снизу вверх.

Варианты разновидностей радиаторов с нижней подводкой, или виды обвязки радиаторов в новостройках, где отопление проложено в стяжке пола и подводка труб к радиаторам всегда снизу это другая статья, ее можно посмотреть по ссылке..

[/themify_col] [themify_col grid=”2-1″]

[/themify_col][/themify_quote]

Если же вопрос о том как правильно обвязать  радиатор при подключении к стояку по которому тепловой поток движется снизу в верх по стояку, то эта статья об этом.

При замене радиаторов очень важно учитывать движение потока теплоносителя в системе. Очень часто бывает так что подача тепла многоквартирном доме осуществляется снизу в верх, что противоречит законам физики и здравому смыслу, но что имеем то имеем.. Такой снизу идущий поток создает избыточную нагрузку на насосное оборудование центральной котельной но как говорится что имеем то имеем..  Дело в том что если ошибочно полагать что поток теплоносителя движется в правильном направлении – сверху вниз и устанавливать батарею правильно. То в результате правильной установки радиатора отопления может обнаружиться  что он почему то не греет.

Как исправить ситуацию и заставить батарею прогреваться и отдавать тепло?  Самый простой и изящный способ установки батареи в диагональной обвязке.



Однако не всегда имеется возможность подключать радиаторы по диагональной схеме обвязки. И часто при подаче теплоносителя снизу вверх батареи подключают во так.



Или вот такой вариант обвязки радиатора отопления при подаче теплоносителя снизу – не очень красиво..



Но это – боковое подключение хорошо работает при коротких радиаторах до семи секций. А если секций двенадцать или больше?



Что делать в таком случае когда заказчик не хочет что бы обвязка батареи монтировалась по диагонали? Есть конечно же у сантехников хитрости и на этот счет но это уже из области находчивости Русских умельцев по замене батарей отопления.

Для того что бы установить длинную батарею (более десяти секций) с боковым подключением так что бы она могла прогреваться по всей ее длине, нужно взять отрезок металлопластиковой трубы и вставить его в нижнюю часть радиатора по всей длине, таким образом удлинив поток теплоносителя в батарее. Для этого берем комплектную футорку на 3/4 с резьбой по всей длинне внутреннего диаметра. И вкручиваем в нее обжимной фитинг для металлопоастиковой трубы на 1/2 дюйма.

Получится вот такая интересная конструкция.

Которую мы установим внутрь радиатора отопления в нижнюю ось самой батареи и за счет этого удлиним поток тепла по свей многосекционной батарее отопления.

И вставляем удлинитель теплоносителя в батарею отопления.

Все теперь невероятно длинные радиаторы отопления с боковым подключением будут греть на полную мощность отдавая максимум тепла в отапливаемое помещение.

В принципе можно даже не обращать внимания на то какая подача идет по стоякам, низ или верх, это неважно, если  установлен только один радиатор.  Если один то для этого радиатора, вполне достаточно бокового подключения, если батарея длинная – более 6 секций то боковое подключение можно аппгрейдить удлинителем потока, как то показано выше.

Хотите установить несколько радиаторов?  Можно установить несколько, вплоть до целой ветки…Всю ветку радиаторов отопления  можно подключить к одному стояку отопления и все радиаторная ветка будет отлично прогреваться. Даже если на ней семь батарей,  при этом абсолютно неважно, откуда подается теплоноситель с верху или снизу и никаких выподвертов с трубами – классическая двухтрубка тупиковая  Об этом подробно в следующей статье…

      Рекомендации

Как подключить батарею отопления правильно: схема подключения

Проектируя отопление или планируя замену старых обогревательных приборов в квартире или частном доме, владельцы часто думают о том, возможно ли подключение батарей отопления своими руками. По сути, если разобраться, подключение батареи – процесс довольно трудоёмкий и отнимающий много времени, однако его вполне возможно выполнить своими руками, если придерживаться инструкции и все операции выполнить правильно.

Читайте также: Как правильно подключить батарею отопления?

Необходимо учитывать, что от того, насколько правильно выполнена обвязка батарей отопления, будет зависеть температурный комфорт в доме или квартире. Нужно хорошо изучить варианты разводки, способы, которыми может осуществляться подводка радиаторов, грамотно провести теплотехнический расчёт, проследить, чтобы каждое соединение было выполнено правильно и герметично. Если все требования будут выполнены, все нюансы учтены, подсоединение радиаторов к системе в квартире или частном доме будет успешным.

Необходимые приготовления

Перед тем, как начать выполнение работ своими руками, вам будет нужно сделать все необходимые приготовления и расчёты:

• Если вы планируете отопление с нуля, а не просто меняете старые агрегаты на новые, вам будет нужно спроектировать и нарисовать на плане здания разводку магистрали. Для этого сначала будет нужно изучить варианты разводки и выбрать наиболее подходящий для вашего жилья.
• Нужно будет выполнить теплотехнический расчёт для того, чтобы определиться с параметрами обогревательных приборов.

• Будет нужно продумать все способы контроля, а также возможности сервиса и ремонта без отключения отопления.
• Выбрать метод подводки радиаторов к магистрали.
• Запастись всеми необходимыми инструментами и расходными материалами.

Необходимые сведения о системе отопления – способы разводки и подключения

Перед началом работ следует ознакомиться с тем, какие бывают способы разводки магистрали и тонкости, которые необходимо учитывать, выполняя подключение своими руками.

Магистраль отопления в квартире и частном доме может быть однотрубной или двухтрубной:

• Однотрубная магистраль предполагает наличие одного контура, по которому движется теплоноситель от котла через все обогревательные приборы. Недостатком такого способа является неравномерность нагрева батарей – первая батарея в цепочке нагревается гораздо сильнее, чем последняя.
• Двухтрубная магистраль предполагает наличие двух контуров в системе. По одному осуществляется подача горячего теплоносителя, по другому – отвод к котлу остывшей жидкости. Здесь используется параллельное соединение батарей и трубопровода. Этот способ гарантирует равномерное прогревание всех радиаторов.

Если сравнивать эти две разновидности, несомненно, что двухтрубная разводка гораздо эффективнее. Однако её монтаж гораздо сложнее и дороже – в некоторых случаях однотрубная система, как более экономичная, выгоднее и эффективнее.

По способу циркуляции теплоносителя различают следующие разновидности:

• Магистрали с естественной циркуляцией – теплоноситель в системе движется за счёт разницы давлений, которая возникает при нагревании и остывании жидкости. В такой системе трубопровод должен монтироваться с уклоном в сторону движения жидкости.
• Магистрали с принудительной циркуляцией – в системе для обеспечения движения теплоносителя используется циркуляционный насос. В этом случае обеспечивается более стабильная работа, можно выбирать трубы с меньшим диаметром, поскольку гидравлическое сопротивление не столь важно, как в первом случае. Такой способ гораздо дороже, его сложнее смонтировать своими руками и он делает вас зависимыми от наличия электрической энергии – при её несанкционированном отключении обогрев дома останавливается.
  Однако, это более эффективный метод, чем естественный.

Существуют различные варианты, как можно соединить батареи с трубопроводом:

• Радиаторы с боковым подключением – подводка выполняется через верхний и нижний патрубки с одной стороны агрегата.
• Радиаторы с нижним подключением – соединение осуществляется по нижним патрубкам с правой и левой стороны агрегата. Существует мнение, что радиаторы с нижним подключением снизу прогреваются сильнее, однако это ошибочное утверждение. За счёт тепловой конвекции прогревание радиаторов с нижним способом подводки происходит как по верхним, так и по нижним уровням.
• Радиаторы с диагональным подключением – подводка к системе выполняется через верхний патрубок с одной стороны и нижний – с другой. При такой схеме обеспечивается наиболее равномерное прогревание прибора.

Планируя выполнение работ своими руками, нужно помнить о том, что в системе трубы радиатора нижней подводкой прячутся в пол – вам придётся штробить канавки, в которые будет укладываться трубопровод. При этом нужно правильно теплоизолировать контур, чтобы избежать теплопотерь на нагревание холодного пространства под полом.

Подключение радиаторов отопления своими руками

• Если мы выполняем замену старых агрегатов, для начала необходимо отключить отопление, спустить воду и дождаться остывания батарей. Если систему не отключить и не слить воду, есть опасность серьёзно обвариться горячим теплоносителем.
• После того, как нам удалось отключить систему, мы выполняем демонтаж старых агрегатов. Для этого раскручиваем каждое соединение с магистралью – если резьба не поддаётся, её необходимо нагреть. Тогда нам удастся её провернуть за счёт температурного расширения гайки или муфты. Если речь идёт о чугунных батареях, необходимо будет прибегнуть к услугам помощника, поскольку такие изделия имеют очень большую массу.
• При замене старых устройств на новые, лучше сохранить размеры по центрам у новых батарей, чтобы не приходилось заново делать подводку к магистрали отопления. Каждое резьбовое соединение очищаем и проверяем на отсутствие повреждений – если таковые обнаружены, срезаем повреждённый участок и нарезаем новую резьбу плашкой.

• При помощи помощника приставляем к стене новый радиатор и отмечаем места, где будут располагаться кронштейны. После чего каждый кронштейн крепим к стене при помощи дюбелей. Предварительно рассчитываем способность стены справиться с нагрузкой – если возникают сомнения, обеспечиваем дополнительную поддержку при помощи напольного фиксатора.
• Выполняем подключение радиатора при помощи резьбовых соединений, используя прокладки из эластичной резины или паронита. Герметичное соединение убережёт вас от преждевременных протечек – для того, чтобы обеспечить правильное усилие затягивания, используем динамический ключ.
• Включаем оборудование и следим за отсутствием протечек и тем, насколько эффективно происходит нагревание батарей.
  Если всё в норме, работу можно считать законченной.

Заключение

Выполняя установку новых батарей отопления в своём доме, вы вполне можете сделать это своими руками. Для того чтобы все операции выполнить правильно, вам необходимо грамотно спланировать процесс, учесть все тонкости и нюансы. Если все расчёты выполнены верно и система спроектирована оптимально, вам остаётся лишь старательно осуществить весь алгоритм – от вашей аккуратности и трудолюбия будет зависеть тепло в вашем доме.

Как лучше подключить радиатор отопления: tvin270584 — LiveJournal

Монтаж системы водяного отопления требует правильного расчета и проектирования. Одним из таких этапов является подключение радиатора отопления в систему. От этого зависит эффективность всей системы, поэтому сделать это нужно правильно. В статье мастер сантехник расскажет, как лучше подключить радиатор отопления.

Выбор радиаторов

Прежде чем перейти к тому, как правильно подключить радиаторы отопления, нужно определиться с их видом. Изделия из разных материалов имеют свои свойства и требования к эксплуатации.
В настоящее время на рынке можно встретить следующие батареи:

До сих пор чугунные батареи остаются весьма распространенными. К их преимуществам относятся долговечность и невысокая цена. А вот недостатков у них множество: это большой вес, необходимость регулярной покраски, невысокая теплоотдача (по сравнению с более современными приборами из других материалов).
Биметаллические радиаторы представляют собой стальную трубу, окруженную алюминиевыми ребрами. Они совмещают в себе качества стальных и алюминиевых изделий. Основным недостатком таких батарей является их высокая стоимость.

Стальные радиаторы имеют хорошую теплоотдачу, однако они малоустойчивы к гидравлическим ударам. По этой причине они используются в основном в автономных отопительных системах в частных домах.
Алюминиевые батареи в последнее время стали пользоваться большой популярностью. Они стоят недорого, отличаются красивым внешним видом и долговечностью. В зависимости от индивидуальных потребностей, можно выбирать изделия с разным количеством секций. Главным недостатком является низкая теплоемкость – алюминиевые радиаторы быстро нагреваются и остывают. С другой стороны, уже через 15 минут после включения системы отопления в холодном помещении чувствуется увеличение температуры воздуха. Кроме того, воздух из отопительной системы приходится спускать через специальный клапан.
Таким образом, недостаточно просто выполнить правильное подключение радиаторов отопления, нужно еще и подобрать подходящий тип батарей.
Схемы разводки труб системы отопления

Выбор схемы подключения радиатора отопления в первую очередь зависит от типа разводки труб системы отопления. Наиболее часто встречается однотрубная система отопления и двухтрубная.
Схема подключения радиатора в однотрубной системе отопления
Само определение «однотрубная» говорит само за себя. Осуществить подключение при однотрубной системе отопления можно по разному.
Последовательное подключение
Суть данной схемы заключается в последовательном подключении радиаторов отопления. То есть труба выходящая из одного радиатора входит в другой радиатор.

Из последнего радиатора труба подключается к холодному входу котла отопления или в стояк многоквартирного дома.
У данного способа существует один плюс и пару минусов.
Плюс заключается в простоте и бюджетности осуществления монтажа.
Минус этого варианта в том, что температура в первом радиаторе всегда будет на порядок выше, чем в последнем и чем больше количество радиаторов, тем больше будет эта разница.
Ещё минусом является отсутствие возможности регулировать температуру радиаторов по отдельности. Установив терморегулятор на один радиатор, регулироваться будут все, что не всегда будет соответствовать нужным требованиям конретной комнаты.
Все радиаторы отопления по ориентации подключения можно разделить на батареи с боковым и нижнем подключением. Поэтому при однотрубном отоплении последовательным способом радиаторы с нижний подводкой подключаются так:

Конкретно, какой из входов на батареи является подающим, а какой обратным читайте в инструкции, прилагаемой к радиатору.
Радиаторы с боковым подключением можно подключить по диагонали

Этот способ подключения является самым эффективным по сравнению с другими. Именно его производители берут за основу, когда пишут технические характеристик, испытывая свои радиаторы.
Односторонним способом

Удобно, когда основная труба проходит сбоку от радиатора.
Нижним подключением (седельное подключение)
Для того чтобы была возможность регулировать каждый радиатор в отдельности при однотрубной системе отопления применяется седельное подключение:

Но при этом мощность радиатора падает примерно на 15 % .
Стоит отметить, что таким способом можно воспользоваться, только при наличии принудительной циркуляции.
Схема подключения радиатора при двухтрубной системе отопления
Двухтрубная система отопления представлена подающей и обратной трубами. Такая система эффективней однотрубной. Варианты подключения при таком отоплении схожи с однотрубной, но всё таки есть разница, которую демонстрируют изображения ниже:

При подключении радиаторов отопления вне зависимости от выбранного способа, желательно ставит на подающую и обратную трубы шаровые краны на случай каких-то внештатных ситуаций, что бы можно было устранить проблему без остановки всей системы. А лучше установить терморегулирующие вентили на батареи, что бы была возможность контролировать температурный климат в помещении.
Эффективность отдачи тепла в зависимости от подключения

В зависимости от способа, которым радиатор подключен в систему отопления эффективность батареи от её максимальной возможности разнится, поэтому на изображении ниже наглядно все варианты и их эффективность указана.

В каком месте ставить радиаторы
Радиаторы отопления в первую очередь ставятся под окнами. И это не случайно, так как тёплый воздух, идущий от него, создает тепловую завесу холодному воздуху, что улучшает обогрев помещения и предотвращает запотевание стекла.
Как располагать радиаторы под окнами

Во-первых, ширина батареи не должна быть меньше 70 % от ширины окна, далее высота радиатора от пола 8-12 см. Ниже нельзя, так как нарушатся конвекционные потоки, выше тоже не рекомендуется потому, как пол в таком помещении будет плохо прогреваться. Теперь, что касается расстояния от стены до батареи. Оно должно варьироваться от 3 до 5 см, опять же для условий возникновения конвекционных потоков, которые так необходимы для эффективной работы системы отопления.
Если при подсчете необходимой мощности радиаторов отопления окажется, что места под окнами уже не хватает, а нужно установить ещё батареи, то они ставятся уже в свободном месте, желательно на стене, граничащей с улицей.
Видео
В сюжете — Как лучше подключить радиатор верхнее, боковое, нижнее, диагонально

В продолжение темы посмотрите также наш обзор Не работают батареи отопления

Источник

https://santekhnik-moskva.blogspot.com/2020/05/Kak-luchshe-podklyuchit-radiator-otopleniya.html

как подключить батареи из алюминия к системе отопления

Содержание статьи:

Срок годности чугунных «гармошек» советского производства давно на исходе. Сегодня потребители все чаще останавливают свой выбор на алюминиевых батареях. Возникает вопрос: доверить монтаж алюминиевых радиаторовспециалистам или установить их самостоятельно? Проблема в том, что неправильная врезка приборов может привести к поломке всей системы.

Общие рекомендации по монтажу

Установку алюминиевых радиаторов обычно проводят в теплое время года. Перед приобретением батарей надо рассчитать, сколько их всего потребуется. Для этого умножают площадь помещения на 100 Вт и делят на энергоотдачу отдельной секции (указано в паспорте изделия). Полученное число обозначает количество секций, необходимое для взятой площади.

Виды и комплектация алюминиевых радиаторов

Стандартные алюминиевые батареи обычно устанавливают в теплосеть с малым разрешенным давлением теплоносителя (до 18 атмосфер). Такими показателями отличаются автономные системы в малоэтажных домах, где исключены гидроудары и опрессовка с критическим давлением воды.

Внимание! В процессе эксплуатации в алюминиевых радиаторах накапливается водород. Его периодически стравливают через воздухоотводчик, иначе рано или поздно батарею разорвет. Нельзя проверять наличие водорода зажженной спичкой.

Усиленные отопительные приборы из алюминия выдерживают давление до 25 атмосфер. Такие изделия можно использовать в системе централизованного отопления. Допускается наращивание усиленной батареи до 12 секций, при условии искусственной циркуляции – до 24 секций.

Усиленный алюминиевый радиатор

Комплектующие (заглушки, прокладки, клапаны, кронштейны, шаровые краны) поставляются в упаковке с радиатором. Отдельно продается запорная арматура и для терморегулирования. С ее помощью не только корректируют температуру в помещении, но и перекрывают радиатор для ремонта или замены.

Основные комплектующие поставляются вместе с прибором

Трубы для радиаторов из алюминия

Трубы, к которым подключаюталюминиевые батареи, должны иметь специальный антикоррозионный слой. Если это локальная система, то батареи подсоединяют к ней металлопластиковыми трубами. К централизованной теплосети лучше подключаться через стальные трубы.

Прибор должен быть размещен на стене в соответствии с нормативами СНИП:

• Расстояние от подоконника до верхней плоскости радиатора, а также от пола до нижней плоскости – 10 см.
• Зазор между стеной и батареей – 5 см.

Следование этим указаниям обеспечит правильную циркуляцию теплого воздуха.

Теплопотери при различной установке отопительных приборов

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

• Ввернуть прилагающиеся заглушки и пробки.
• Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
• Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх.

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

• Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

• Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

• С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха.

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять.

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

• Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
• Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
• Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
• Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Видео: сборка и монтаж алюминиевого радиатора отопления

Понравилась статья? Поделитесь с друзьями:

Типы узлов подключения радиаторов и их предназначение

Подключить радиаторы к системе отопления можно несколькими методами. Каждый вариант имеет особенности, положительные, отрицательные характеристики. Распространенный способ подключения — диагональный. Отличается высокой теплоотдачей.

Оптимальное место размещения

Вне зависимости от того, из какого материала изготовлены батареи (чугун, алюминиевый сплав, биметаллический профиль и пр.), они должны размещаться непосредственно под оконными проемами, так как это место по праву считается наиболее слабым и незащищенным в доме, даже если речь идет о высококачественных многопрофильных рамах и тройных стеклопакетах. Этот момент обязательно следует учитывать хозяевам квартир с панорамными окнами и объединенными с жилой зоной лоджиями.

Согласно данным, приведенным в строительных нормах и правилах, для того чтобы рассчитать, как подключить батарею отопления в квартире, необходимо соблюдать следующие рекомендации:

• Расстояние от батареи до подоконника должно колебаться в диапазоне от 5 до 10 сантиметров.
• Минимальное расстояние от пола должно составлять не менее 6 сантиметров.
• Большое значение имеет и расстояние от отопительного прибора до стены, которое не должно выходить за рамки интервала от 2 до 2,5 сантиметров без учета используемых материалов для отделки (алюминиевые экраны, декоративный облицовочный камень или кирпич, плитка и пр.).
• Для того чтобы в холодное время года на окнах не образовывался конденсат, необходимо проследить за тем, чтобы длина радиатора соответствовала 70 процентам ширины оконного проема. Исходя из этих рекомендаций можно легко просчитать, сколько секций должен включать в себя прибор отопления в каждой комнате, не забывая учитывать квадратуру помещения.

Качество подключения проверяется в ходе отопительного сезона. Если в квартире или доме не наблюдаются зонированные перепады температур, когда в одной комнате теплее, чем в другой или наоборот, то это значит, что все манипуляции были выполнены верно. Не последнюю роль в этом вопросе играет и выбранная схема подсоединения радиаторов.

Одностороннее присоединение подачи и обратки

Для удобства выходящую из радиатора трубу будем называть “обраткой” и для однотрубной системы. Эта схема подключения наиболее часто применяется в этажных многоквартирных домах. Чаще всего в таких строениях устраивается система с верхней (чердачной) разводкой.

Схема одностороннего подключения радиатора к однотрубной отопительной системе

Эффективность такого подключения практически стопроцентная, но при условии небольшого количества секций подключаемого прибора (до 12-15). С увеличением количества регистров (секций), при боковом подключении к прибору, снижается прогрев противоположного отдаленного участка, что приводит к снижению теплоотдачи.

Для малометражных советских комнат, в которых не требовались мощные радиаторы, такие системы и подключения были оптимальны. Одностороннее – экономное подключение с точки зрения расхода материала (типовая стояковая система не требует длинных отводов).

Пример однотрубного бокового подключения радиатора

Чтоб избежать резкого остывания теплоносителя при однотрубной системе с односторонним последовательным подключением отопительных радиаторов, между патрубками входа и выхода воды предусматривается перемычка (замыкающий участок). Часть теплоносителя с параметрами, близкими к начальным, в таком случае, проходит мимо прибора к следующему. Система с замыкающими участками требует детального гидравлического и теплового расчета для определения нужных диаметров всех участков.

Нужно отметить, что нарушать такую обвязку самовольным демонтажем перемычки (как это довольно часто происходит в многоэтажках с централизованной подачей тепла) ни в коем случае нельзя.

Схема Тихельмана

Это наиболее часто применяемая схема подводки труб к радиаторам отопления. Основное её преимущество перед другими вариантами — максимальная эффективность работы каждого радиатора во всех точках системы. Ещё один значительный плюс схемы Тихельмана в возможности свободной регулировки одтельно взятого радиатора, без нежелательных последствий для отдельных узлов схемы. Если вдруг в какой-то конмате станет слишком жарко, то при помощи специального балансировочного клапана, находящийся в ней радиатор может быть частично или полностью отключен от подачи горячей воды. При этом освободившееся количество теплоты в системе равномерно распределится по остальным радиаторам.

Такое, на первый взгляд, очевидное явление, как будет видно далее, недоступно в других схемах подключения: там остаточная теплота распределяется неравномерно. Ещё одно преимуществом схемы — общее направление движения теплоносителя в обоих трубах. Это большой плюс с точки зрения гидравлики, который значительно снижает нагрузку на все узлы системы, в том числе на котел и насос.

Движение горячей воды начинается с котла и поток по очереди продвигается от первого радиатора к последнему. Обратный ток воды также берет своё начало с первого радиатора. Таким образом радиатор №1 будет первым на подаче горячей воды и последним на обратном токе теплоносителя к котлу. Радиатор №2 получает воду с чуть менее низкой температурой, но он уже ближе первого к котлу на контуре оттока охлажденной воды.

И так, каждый последующий радиатор: большее расстояние от источника горячей воды компенсируется меньшим расстоянием к точке выхода охлажденного теплоносителя. В итоге, каждый радиатор находится в равных условиях с точки зрения теплообмена с системой и нагревается одинаково, независимо от своего расположения в ней.

Разводка труб выполняется из труб диаметром 25 мм, а для подключения радиаторов к системе используют трубы с диамтром 20 мм.

Единственный недосаток схемы Тихельмана — это невозможность размещения радиатора ровно в середине системы. Если установить в этой точке батарею, то она просто не будет греть. Связано это с гидравлическом эффектом, возникающем в середине схемы, где подача горячей и отток охложденной воды создают равное давление. На практике такие ситуации встречаются крайне редко и решаются перемещением радиатора на небольшое расстояние вправо или влево. Ещё проще — сделать небольшой завиток на горячем или холодном контуре труб для увеличения его длины и смещения тем самым радиатора с середины цепи.

Типы установки отопительных коммуникаций

Однотрубная система отопления

Комфортную обстановку в помещении создает тепло, а обеспечивается оно благодаря правильно выбранной системе отопления. Важным моментом при ее обустройстве является схема подключения.

Чтобы определить, как подключить радиатор, нужно знать:

• в какой тип системы он будет вмонтирован;
• на чем будут базироваться его функции.

С учетом современных требований к условиям эксплуатации отопительная система должна соединять в себе эффективность и экономность. Различаются такие разновидности подключения:

• однотрубная – основана на подаче воды в радиаторы без возможности регулирования тепла;
• двухтрубная – обеспечивает циркуляцию теплоносителя за счет параллельного подключения устройств для отопления.

В двухтрубной системе функционирование обеспечивается движением горячей воды по одной трубе и отводом охлажденной в обратном направлении по второй трубе. Интенсивность подачи регулируется вентилем на радиаторе.

Монтаж однотрубной установки предполагает последовательное соединение радиаторов при помощи одной трубы. Она подводится от котла к первому радиатору, а затем ко второму и к следующей батарее.

Усовершенствованный способ установки предусматривает использование цельной трубы для подведения горячей и отвода холодной воды. При этом способе монтажа есть возможность установки регулятора, прекращающего подачу горячей воды при достижении необходимого уровня температуры в помещении.

Этот способ установки системы отличается простотой. Единственным недостатком последовательного соединения является разница в нагреве ближнего и дальнего радиаторов. Но этот решается с помощью водяного насоса, заставляющего принудительно циркулировать воду.

Особенность отопления при двухтрубной системе состоит в равномерном прогреве всех батарей. Таким способом монтажа пользуются при установке обогрева в коттеджах, загородных и частных домах.

Установка радиаторов отопления при двухтрубной системе отопления исключает монтаж байпаса (специальной перемычки) и запорно-регулировочной арматуры. Для регулировки достаточно установить терморегулятор.

Варианты подключения радиаторов отопления

В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.

Диагональное

В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.

Диагональное подключение — одно из самых эффективных (которое слева)

Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.

Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.

Нижнее

Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

Нижнее подключение для двухтрубных и однотрубных систем

Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.

Боковое или одностороннее

Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).

Боковое или одностороннее подключение при двухтрубной или однотрубной системе

Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.

Обвязка радиаторов системы отопления: основы процесса

Обвязка радиатора отопления – один из основных этапов обустройства современной обогревательной системы. Если подобная процедура выполнена на высоком и качественном уровне, можно гарантировать наиболее качественную, надежную и производительную работу оборудования.

Основан процесс обвязки отопительных радиаторов на установке специальной запорно-регулирующей арматуры. Такое оборудование призвано регулировать теплоотдачу радиаторов, обеспечивать аварийное их отключение в случае возникновения аварии или же при замене и промывке системы.

Варианты обвязки радиаторов: выбор определенного варианта

В настоящее время схема обвязки радиатора отопления может быть самой различной. Следует отметить, что выбирать определенный вариант нужно с особой тщательностью, учитывая массу параметров и факторов. От правильности выбора схемы будет зависеть тип оборудования, финансовые затраты и, конечно же, комфорт в доме и производительность работы системы отопления.

Среди основных вариантов обвязки отопительных радиаторов можно выделить:

• Вариант с использованием запорных кранов. Наиболее доступный финансово, но в то же время один из самых неудобных вариантов. Заключается «неудобность» использования кранов для обвязки батарей в отсутствии возможности управления радиатором и регулировки температуры в помещении.

• Ручная регулировка. Данный вариант предполагает установку своими руками специального регулировочного клапана. За счет такого оборудования можно легко регулировать поток воды, которая поступает в радиатор из общей системы отопления.

Прекрасный выбор для любой квартиры, ведь в централизованной отопительной системе нет возможности добиться точной регулировки температуры без специального оборудования. Предполагается также монтаж байпасов – отрезков трубопроводов, соединяющих напрямую подающий трубопровод и обратку.

Установка подобной трубы производится на отрезке от стойки и до клапана для регулировки подачи теплоносителя;

• Автоматическая регулировка. Инструкция к данному типу обвязки радиаторов предполагает установку на входе в батарею специального вентиля с термостатической головкой. Посредством простого поворота головки можно добиться нужной температуры теплоносителя, который поступает в радиатор.

Подключение радиатора отопления к … Подключение радиатора отопления к … Подключение радиатора отопления к … Схемы подключения радиаторов … Подключение радиатора отопления к …

Впоследствии данная температура будет поддерживаться автоматически за счет изменения количества подаваемой в радиатор воды. Единственным минусом подобной системы является цена автоматического оборудования – она несколько выше, чем у ручного или, тех же, запорных кранов.

Совет. Если выбор пал именно на обвязку радиаторов отопления с использованием автоматической системы регулировки, то важно позаботиться об обеспечении свободного доступа воздуха к термоголовке.

Обвязка батарей отопления с использованием системы автоматической регулировки: особенности

Кроме, собственно, термоголовки, в системе автоматической регулировки подачи теплоносителя в радиатор отопления при его обвязке могут использоваться некоторые другие элементы – выносные головки. Используются они в случае, если нет возможности обеспечения свободного доступа воздуха с комнатной температурой к термоголовке.

Возможно использование нескольких вариантов:

1. Монтаж термоголовки с капиллярной трубкой. В таком случае головка будет регулировать температуру в радиаторе автоматически, просто передавая усилие по капиллярной трубке;
2. Установка на клапан электрической головки с сервоприводом. Принцип работы системы довольно прост – термостат, смонтированный в любом месте, передает сигнал клапану, который, собственно, регулирует подачу воды в радиатор, его температуру.

Нельзя не отметить, что именно клапан с электрической головкой и сервоприводом, выбранный в качестве варианта обвязки радиатора, позволяет достичь массы преимуществ:

• Возможность одновременного подключения нескольких радиаторов к одному термостату, обеспечивая централизованное управление температурой в батареях;
• Можно устанавливать термостат со специальный программатором, который автоматически регулирует тепловые режимы в зависимости от дней недели или времени суток;

• Установка термостата возможна вне зависимости от удаленности от радиаторов.

Как правильно подключить радиатор отопления при двухтрубной системе

Правильное подключение радиаторов отопления при двухтрубной системе – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. Но ведь вам необходимо, чтобы радиаторы эффективно отапливали дом или квартиру!

Чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего здания необходимо правильно подключить и рассчитать радиаторы. Немаловажен и тип подключения, а их существует несколько. В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

Схема двухтрубной системы

Основа двухтрубной системы отопления – две трубы. Через одну нагретая вода поступает в батареи, через другую охлажденная отводится из них. Нагрев производится любым источником тепла – тепловым насосом, бойлером, котлом.

Если подключение радиаторов отопления при однотрубной системе отопления – последовательное и вода по мере прохождения батарей остывает, то при двухтрубной – параллельное и прогрев более равномерный.

Отличие двухтрубной системы отопления от однотрубной в том, что она практически равномерно нагревает все радиаторы. Небольшие потери тепла возможны из-за расстояния от нагревательного прибора – чем дольше вода идет по трубе, тем больше она остывает.

Схема двухтрубной системы отопления.

Эффективное подключение радиаторов отопления

Есть четыре основных схемы подключения радиаторов отопления при двухтрубной системе:

• Боковое;
• Верхнее;
• Нижнее;
• Диагональное.

Некоторые радиаторы рассчитаны на определенные типы подключения, но есть такие, которые считаются универсальными.

Боковое подключение

При таком типе подключения вода в батарею отопления поступает и выходит с одной и той же стороны. При этом она медленнее проходит через секции, которые дальше от точек подключения. За счет этого температура в этом месте ниже и радиатор греет менее эффективно.

Цветами показано, насколько прогревается радиатор с боковым подключением.

Верхнее подключение

Если так подключить обычный радиатор, он будет малоэффективен. Теплая вода будет протекать в верхней его части и прогревать только ее.

При таком подключении радиатор практически не будет обогревать помещение.

Есть радиаторы, предназначенные для верхнего подключения. В них установлена заглушка, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как в диагональном. Такие радиаторы хорошо прогреваются по всей площади.

Радиатор с таким внутренним строением будет работать эффективно.

Нижнее подключение радиаторов отопления

Если так подключить обычный радиатор, основной поток воды будет проходить в его нижней части. Часть ее за счет естественной конвекции будет подниматься вверх и радиатор прогреется, но не полностью.

Радиаторы с нижним подключением не работают на полную мощность.

Существуют специальные радиаторы с заглушкой, расположенной по аналогии с батареями, предназначенными для верхнего подключения. Они более эффективны, чем обычные.

Диагональное подключение радиатора отопления

При таком способе подключения горячая вода распределяется равномерно по все поверхности радиатора. И обеспечивает равномерный прогрев по всей его площади.

Диагональное подключение — идеальный вариант для двухтрубной системы.

Как правильно подключить радиатор при двухтрубной системе?

У однотрубной системы есть один большой минус. Чем больше тепла использует первый радиатор, тем меньше тепла отдаст каждый последующий.

В двухтрубной системе отопления в каждый радиатор подается вода примерно одинаковой температуры, поэтому нужно использовать ее по максимуму.

Соответственно, для обычных радиаторов лучше всего использовать диагональную систему отопления, либо ставить радиаторы, специально предназначенные для верхней или нижней системы. От боковой системы подключения лучше отказаться.

Советы по подключению радиаторов

Больше влияние на качество обогрева помещений имеет правильная установка радиаторов. Если не соблюдать нормы и правила, тепло будет уходить в никуда, а обогрев дома будет неравномерным.

Некоторые устанавливают вентили для регулирования скорости подачи воды в отдельный радиатор. При полном или частичном перекрытии такого вентиля повышается нагрузка на остальную систему. В результате может произойти прорыв, или выйти из строя насос. Поэтому пользоваться таким способом регулировки температуры стоит аккуратно.

При прохождении по трубам, соединяющим радиаторы, вода остывает. Поэтому чем дальше расположен радиатор, тем хуже он греет. Можно подключить к нему дополнительные секции, но проще изолировать саму трубу.

Напоследок предложим вам видео, в котором профессионал расскажет о особенностях разных систем подключения.

Не забудьте поделиться публикацией в соцсетях!

Виды радиаторов

Рынок предлагает довольно широкий ассортимент радиаторов отопления, отличающихся друг от друга как по особенностям конструкции, так и по сырьевому материалу. По первому критерию приборы делятся на три группы: секционные, панельные и трубные. Первые были описаны выше, вторые представляют собой две панели, изготовленные методом штамповки и соединенные между собой сваркой. Между панелями остается пространство для заполнения теплоносителем. Третьи представлены в виде трубы в два или несколько уровней, на которую насажены алюминиевые пластины, усиливающие теплоотдачу прибора.

По второму критерию подразделяются на:

• чугунные;
• стальные;
• алюминиевые;
• биметаллические.

Параллельное подключение радиаторов отопления

Параллельное подключение батарей

Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

Следует отметить и другой недостаток параллельного подключения радиаторов отопления – снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

Как правильно подключить полотенцесушитель

Комментариев: 0 | Прочитали: 12 633

Времена, когда само наличие ванной комнаты считалось роскошью, уже канули в историю. Теперь комната для мытья должна быть удобной, теплой, сухой и красивой.

Тепло и сухость, да и красоту должны внести полотенцесушители. Их наличие в ванной стало обязательным. Устройство дает возможность подсушить влажное белье, обогреть помещение.

В помещениях с полотенцесушителем отсутствует влажность, нет условий для появления плесени, грибка.

На смену неказистым громоздким конструкциям пришли изящные, компактные, легкие, различной расцветки и конфигурации полотенцесушители. Модели данного изделия представлены тремя категориями:

• Водяные, подключающиеся к водопроводной или отопительной системе. Подключение к водопроводной системе позволяет пользоваться прибором независимо от сезона года. Естественно, приборы, подключенные к системе отопления, ограничены в эксплуатации периодом отопления.
• Электрические приборы работают от сети с напряжением 220В, оборудованы ТЭНом либо термокабелем. Теплоносителем служит масло или антифриз.
• Комбинированные модели работают в качестве водяного полотенцесушителя во время отопительного сезона. При отключении теплоснабжения запускается встроенный электрический водонагреватель.

Существенные отличия имеются и во внешнем виде полотенцесушителей.

• Во-первых, это стандартные модели, изготовленные из трубы с изгибом в форме букв П и М.
• Во-вторых, модернизированные сушители, имеющие улучшенный дизайн и встроенные полочки.
• В-третьих, элегантные модели, имеющие более сложную конструкцию и множество отличий от более простых изделий.

На изготовление полотенцесушителей идет сталь, имеющая полимерное покрытие, нержавеющая сталь, латунь. Наиболее практичным является изделие, на которое использована нержавеющая сталь.

Установка и подключение полотенцесушителя к системе отопления и водоснабжения

Выбрав полотенцесушитель, можно приступать к его установке. Это можно сделать самостоятельно, для чего потребуется инструкция, схема подключения полотенцесушителя, набор инструмента и некоторые знания, чтобы не затопить свою квартиру и соседей.

Полотенцесушитель устанавливается врезкой в систему отопления или водоснабжения. Естественно, врезка в горячее водоснабжение более выгодна и удобна. Легче подключаться в любой сезон, удобнее пользоваться, так как подача горячей воды происходит постоянно.

Первым делом необходимо в стояке отключить воду. Если полотенцесушитель предстоит устанавливать в частном доме, то весь процесс пройдет без лишних согласований.

Можно даже приобрести импортную модель, которая отличается красивым внешним видом, но может не подойти для установки в многоквартирном доме. Причина кроется в особенностях изготовления и эксплуатации импортных полотенцесушителей.

Импортные модели изготавливаются для отопительной двухтрубной системы, где давление существенно меньше, чем в системе горячего водоснабжения. Значит и прочность импортной конструкции уступает отечественным аналогам.

Кроме этого вода в системе отопления подвергается для очистки воздействию абразивных веществ, что может отрицательно сказаться на трубах полотенцесушителя.

Схемы подключения полотенцесушителей

Условные обозначения:ОП — отопительный приборА-Адаптер(Теплообьенник)ВЗ-Вентиль запорныйАК-Автоматический клапан сброса давленияВК-Воздуховыпускной клапанПри первом ознакомлении, вроде, простая схема подключения полотенцесушителя, но при этом имеется множество нюансов, справиться с которыми под силу лишь профессиональному сантехнику, особенно при установке байпаса. Это устройство представляет трубу с двумя кранами, по которой при необходимости будет поступать вода, если требуется заменить, либо отремонтировать полотенцесушитель. Воду в системе перекрывать не придется.

Устанавливая полотенцесушитель, следует знать, что большое расстояние изделия от стояка не прогреет полотенцесушитель до требуемой температуры. Расстояние не может превышать два метра. Далее следует внимательно подойти к соединению труб сушки и труб стояка.

Неровное расположение полотенцесушителя может привести к срыву его под напором давления воды. Отметив места креплений, изделие можно вставлять в стояк. Соединения обрабатываются герметиком. При установке сушилки необходимо учитывать факт, что для разных форм полотенцесушителей необходим различный тип подачи воды.

Так для изделий формы М, П вода должна подаваться вертикально, а для изделий типа “лесенка” вода должна подаваться снизу.

Пусть вода бежит по прямой: плюсы последовательного подключения радиаторов отопления, схема и рекомендации

Последовательное подключение радиаторов — наиболее популярный и экономичный вариант обогрева помещения, благодаря которому создаётся автономная, независящая от центральной, отопительная система.

ontakte

Odnoklassniki

Для формирования такого соединения приборов отопления потребуются следующие составляющие:

• Трубы: для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.

• Радиаторы: выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей, а для большего их количества требуется грамотно рассчитанный проект.
• Ленты для уплотнения резьбы на батареях.
• Термостатические клапаны для регулировки нагрева радиаторов.
• Фитинги для соединения труб между собой.

Непосредственными составляющими являются также расширительный бак и отопительный котёл.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров.

1. При этом продумывается грамотная настройка дымохода: тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
2. После производится подключение магистрального трубопровода. Важно избегать изгибов при прокладке.
3. По периметру всего дома проходит труба, параллельно которой врезаются все батареи.

1. Радиаторы размещаются под оконными проёмами.
2. Замыкаться такая схема должна на отопительном котле.

Внимание! Перед котлом рекомендуется поместить фильтр, очищающий теплоноситель от любых примесей.

1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

• низкая стоимость расходного материала;
• допускается использование любых видов радиаторов;
• при необходимости трубопровод заводится в «тёплый пол»;
• охват приборами отопления всего периметра комнаты;
• лёгкий монтаж;
• небольшое количество расходуемого материала.

Минусы:

• сложное проектирование процесса;
• высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
• при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
• при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

Посмотрите видео, в котором показан пример последовательного подключения радиаторов в частном доме.

При проведении последовательного подключения радиаторов необходимо проконсультироваться со специалистами по части разработки полноценного проекта. Для исключения различного рода просчётов рекомендуется доверить им ведение этого процесса под ключ.

Оцени статью:

Будь первым!

Средняя оценка: 0 из 5. Оценили: 0 читателей.

Поделись с друзьями!

ontakte

Odnoklassniki

Обобщение

Это все типы подключения. Теперь возвращаемся к вопросу о том, как правильно подключить батарею:

• Боковое подсоединение можно использовать в любой схеме трубной разводки. Здесь важно правильно расставить приоритеты. С однотрубной системой в многоэтажных домах все понятно. Даже в двух- или трехэтажных домах эта схема допустима. Но эффективно она будет работать, если в отопительный контур врезан циркуляционный насос.
• Диагональная схема подводки применяется в двухтрубных системах. И здесь не столь важно, движется теплоноситель по физическим законам или с помощью циркуляционного насоса. В любом случае тепловая отдача отопительного прибора будет самой высокой.
• Нижнее подключение — не самое эффективное. Но в некоторых системах отопления, особенно однотрубных, это единственный вариант. Речь идет о малоэтажном строительстве. Как было сказано выше, теплоотдачу можно поднять, установив насос или увеличив количество секций в приборе.

О чем все это говорит? Необходимо в первую очередь сопоставить схему трубной разводки с радиаторами, которые вы выбрали для установки. Иногда тепловую отдачу отопительного прибора можно изменить, выбрав вместо чугунного радиатора, к примеру, биметаллический. Ведь понятно, что у второй батареи теплопроводность выше, а значит, выше теплоотдача. То есть, варьируя моделями отопительных приборов, можно решить проблему стабильного температурного режима внутри помещений.

Естественная и принудительная циркуляция

Циркуляционный насос

По способу движения жидкости внутри отопительного контура различают два вида двухтрубных систем:

1С естественной циркуляцией. Движение жидкости обеспечивается за счет ее температурного расширения и уменьшения плотности при нагреве. Более легкая горячая вода вытесняется вверх из котла, достигнув высшей точки вертикальной разгонной трубы, она стекает по наклонному трубопроводу вниз, поступая в радиаторы. Внутри приборов отопления вода постепенно остывает, отдавая тепло, становится все более плотной и самотеком движется в котел2С принудительной циркуляцией. Схема предусматривает использование циркуляционного насоса, который обеспечивает движение жидкости по замкнутому контуру

Особенности функционирования

Естественная циркуляция

Системы с естественной циркуляцией (гравитационные) используются все реже. Их достоинством является энергонезависимость, отсутствие воздушных пробок и долговечность – отсутствуют элементы и механизмы, склонные к быстрому износу. При этом есть сложности с проектированием, подбором угла наклона труб и их сечения. Чтобы обеспечить наибольшую возможную  скорость движения теплоносителя, сечение трубопровода меняют по мере удаления от котла.

Принудительная циркуляция – современный выбор, циркуляционный насос позволяет эффективно и равномерно прогревать все радиаторы за счет высокой скорости движения теплоносителя. По этой же причине на нагрев остывшей жидкости тратится минимум энергии – перепад температур в подающем и обратном контурах небольшой.

Принудительная циркуляция

К недостаткам отопительной системы с принудительной циркуляцией относят зависимость от электроснабжения, расходы на покупку насоса и арматуры, необходимой для его функционирования.

Схемы подключения – какой вариант будет наиболее эффективным?

Схему подключения выбираем с учетом разводки системы отопления квартиры или частного дома.

Боковое однотрубное подключение. Отличается высокой теплоотдачей. Подача осуществляется через верхний патрубок, а отвод соответственно через нижний. При вертикальной однотрубной разводке рекомендуется устанавливать байпас. Перемычку, соединяющую подающий и отводящий трубопровод. И пару шаровых кранов. Такое решение позволяет самостоятельно установить батарею и отключать ее без разрешения или согласования с представителями обслуживающей или теплоподающей компании. При закрытых кранах циркуляция теплоносителя продолжается через байпас. Поэтому не придется выслушивать претензии соседей.

Боковое двухтрубное. В данной системе для подачи теплоносителя используется подающий стояк, а для отвода – обратный стояк. Подключение отопительных приборов параллельное, поэтому распределение тепла по всем этажам происходит равномерно. Данный тип подсоединения эффективен в малоэтажных зданиях, в частных домах.

Нижнее подключение. Данный тип подходит, если разводка отопительной системы осуществляется в полу, и выход патрубков подачи и отвода располагается внизу. Эстетический вид помещения улучшается, но тепловая эффективность снижается на 10–15 %. Такое присоединение характерно для многоквартирных многоэтажных домов.

Диагональное подключение. Идеальное решение для радиаторов большой емкости, в которых общее количество секций превышает 12 единиц. Подача теплоносителя осуществляется через верхний патрубок, а вывод через нижний, но расположенный на противоположной стороне. Данный тип присоединения отличает очень высокая тепловая эффективность.

Последовательное подключение. Выбор данного типа оправдан при высоком давлении теплоносителя в системе. На конечном тепловом приборе наблюдается снижение температуры теплоносителя. Но при наличии запирающей арматуры (шар-кранов) на патрубках входа-выхода установку дополнительного отопительного элемента легко осуществить своими руками.

В большинстве случаев место установки новых радиаторов предопределено заранее – под оконным проемом, где располагались старые отопительные приборы. При подключении используют следующие виды труб:

• Стальные – устойчивы к высокому давлению, температуре, но подвержены коррозии. Основное место использования – многоквартирные дома большой этажности.
• Металлопластиковые – относительно новый вид, отличается простотой резьбового соединения.
• Полипропиленовые – неразъемное соединение достигается методом диффузионной сварки.
• Полиэтиленовые – из-за сложности монтажа их применение ограничено.
• Медные трубы – отличаются высокой стоимостью и требованиями к теплоносителю, основная сфера применения частные дома;

Установку в квартире, загородном доме любых типов радиаторов своими руками лучше проводить металлопластиковыми трубами. Основные инструменты найдутся у любого хозяина, за исключением специальной гибкой пружины. В процессе придании нужного угла изгиба помещенная внутрь металлопластиковой трубы пружина предотвратит деформацию ее стенок.

Специфика установки радиаторов с нижним подключением

При подключении радиаторов необходимо соблюдать расстояния до стены, пола и подоконника

Подключать радиаторные элементы вне зависимости от способа требуется с отступом от поверхности стены на 5 см, от подоконников – на 5-10 см, от пола – на 8-10 см. Для самостоятельного монтажа понадобятся:

• трубки Г-образной или Т-образной формы;
• уровень и труборез;
• специальные узлы мультифлекс;
• лента ФУМ;
• теплоизоляционный материал;
• гайки.

Подвод выполняется на этапе ремонта жилища или строительства теплых полов в стенах, между отопительными приборами и полом или в полу. Последовательность работ зависит от формы арматуры.

Г-образные патрубки

Подключение радиатора Г-образным патрубком снизу

Отопительные элементы можно подключить следующим образом:

На перекрытие конструкция устанавливается дюбель-крюками. Для предотвращения выскакивания труб из-под стяжки делается шаг 0,5 м.

Т-образные патрубки

Т-образный патрубок для подключения радиаторов отопления

Процесс подсоединения реализуется так:

1. Надевание на резьбозажимного соединения на патрубок.
2. Развальцовка элемента.
3. Выполнение фиксации при помощи надвижной гильзы.
4. Маскировка узла декоративными накладками под цвет и фактуру отделки.

До начала подключения проводится оштукатуривание и выравнивание поверхности.

После выполнения монтажных работ производится ручная или термоклапанная регулировка. В первом случае применяются трехходовые или шаровые краны перед и после радиатора. Температура устанавливается вручную или программируется. Для нижних батарей лучше всего подойдут регулировочные краны с термоголовкой.

Engine List — Atomic Rockets

Мы используем это тепло для превращения химического вещества под названием метан в его составные части. Метан известен как болотный газ, Фостер. Я не ожидал, что авиаконструктор это знает. Он состоит из углерода и водорода. Когда Мы закачиваем его в тепловые змеевики реактора, он разрушается и создает газ, который горит и гонит нас через космос. Газы проходят по трубкам, — продолжил О’Брин. «Небольшое количество ядерного материала также просачивается в трубки. Трубки покрываются углеродом, Foster.

(примечание редактора: теперь в настоящем NTR с твердой активной зоной утечка ядерного топлива из элементов реактора является серьезной неисправностью)

(примечание редактора: в реальной ракете трубы были бы в вакууме, поэтому экипажу потребовались бы скафандры. Трубки также были бы близко к реактору. Реактор не очень радиоактивен, если он выключен, за исключением нейтронного активация.)

Рекомендованное подсоединение радиаторов отопления

Монтаж стальных или другого вида радиаторов выполняется в определенной последовательности:

• осуществляют предварительную разметку для размещения кронштейнов, которые крепят к стене;
• на приборы монтируют краны Маевского;
• устанавливают разные запорные и прочие элементы — клапаны, заглушки, краны и регуляторы;
• до того, как подсоединить радиатор отопления, его размещают на кронштейнах и выравнивают по горизонтальному уровню;
• прибор подключают к трубопроводу при помощи переходных сгонок;
• производят опрессовку и пробный запуск воды.

Полезные советы

Многие считают, что вариант подключения радиатора не так важен, когда дело касается теплоотдачи. Ведь многое будет зависеть от выбранного типа источника тепла. К примеру, у биметаллических радиаторов отопления теплоотдача выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором — 12%. Разница в потерях — целые 10%. Для отопительной системы это достаточно высокий показатель, который будет влиять не только на температурный режим внутри помещений, но и на количество потребляемого топлива

Для частных домов это очень важно

Сегодня специалисты дают рекомендации, касающиеся повышения теплоотдачи приборов. Для этого на стене позади радиатора можно установить отражающую панель, например, обычный кусок ДВП, отделанный алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть минимум 1,5 см.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

В установке каждого вида батарей есть свои нюансы.

Чугунные

Отличие от стандартной схемы в том, что для батарей этого типа изначально формируются секции с помощью радиаторного ключа.

Ниппели пропитывают олифой и фиксируют вручную на 2 нитки резьбы. При этом обязательно используется прокладка. Затем радиаторные ключи вставляются в ниппельные отверстия и закручивают.

Важно! Сбор секций обязательно проводит с помощником, так как одновременный поворот ниппелей может привести к перекосу.

После опрессовки батареи, на неё наносят слой грунтовки и окрашивают.

Алюминиевые

Проходит по стандартной схеме одного из трёх вариантов подключения.

Единственный нюанс ― алюминиевые батареи фиксируют как на стене, так и на полу. Для последнего варианта используют специальные зажимные кольца на ножках.

Регулируя отступы радиатора от стены, пола и подоконника можно увеличивать или уменьшать уровень теплоотдачи батареи.

При установке алюминиевых источников обогрева ориентируются на прилагаемую инструкцию. Если в рекомендациях указано использование теплоносителя, то нужно применять исключительно его.

Монтаж экрана перед радиатором повысит степень КПД.

Такие батареи подходят для установки в частных домах с автономным отоплением.

Стальные

Важный момент в подключении ― проверка горизонтальности батареи. Любое отклонение снизит эффективность работы.

Читать далее: Желонка для чистки скважины своими руками

Помимо стенных кронштейнов, применяются напольные подставки для дополнительной фиксации.

В остальном, используются стандартные схемы подключения.

Биметаллические

В таких батареях допускается наращивание или удаление лишних секций. Они уже окрашены. Секции стягиваются поэтапно снизу и сверху, без перекосов.

Внимание! В месте, где расположена уплотнительная прокладка под ниппель, нельзя проводить зачистку наждачкой или напильником.

Как и при стандартной схеме, требуется предварительная обработка стены.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Подключение батарей отопления: эффективные и неэффективные способы

Конечно, в разделе по проектированию говорить о монтаже радиаторов рано. Тем не менее, подключение батарей отопления нужно продумать уже на этом этапе. В смысле, выбрать способ подключения радиаторов к трубопроводу.

О чём речь, задаёте вы вопрос?

Самое эффективное подключение батарей отопления

Как известно, секционные радиаторы имеют четыре выхода (или входа?):

На первый взгляд, как бы без разницы, в каком из этих мест присоединять подающую и обратную трубы. Но это лишь на первый взгляд. Потому что с разными вариантами подключения батареи будут и работать с разной эффективностью.

Чтобы вас не томить, сразу покажу способ подключения, считающийся наиболее эффективным. Вот такой:

Радиатор при таком способе подключения прогревается наиболее полно, равномерно, и его теплоотдача лучше, чем при других способах.

Рассмотрим для сравнения и остальные способы.

Одностороннее подключение батарей отопления

Такое подключение схематично выглядит так:

Радиаторные секции, находящиеся дальше от труб, имеют меньшую теплоотдачу, поэтому эффективность радиатора при таком подключении чуть меньше (97%).

И при таком подключении есть ограничение по количеству секций: для алюминиевого радиатора не больше 20 секций.

Нижнее подключение батарей отопления

Здесь подача и обратка присоединяются к нижним выходам радиатора:

По такой схеме батареи подключают, когда трубы проходят понизу стены или по полу (например, при коллекторной разводке). Как видим из рисунка, эффективность при таком подключении ещё уменьшается, до 88%.

Подключение батарей отопления с нижней подачей

Зеркальное отражение первого способа, т. е. подача внизу, а обратка выходит диагонально вверху:

Эффективность радиатора при таком подключении всего-навсего 80 %.

И ещё вариант подключения батареи с подачей внизу:

Эффективность радиатора ещё меньше: 78 %.

Одностороннее нижнее подключение батарей отопления

Есть радиаторы, у которых вход и выход рядом. Схематически подключение таких радиаторов выглядит так:

Такое подключение имеет тот плюс, что трубы не заметны, но эффективность при таком подключении тоже 78%. Чтобы набрать необходимую мощность такими радиаторами, нужно ставить больше секций.

Как влияет способ установки радиатора на эффективность его работы?

Кроме способа подключения, на эффективность работы радиатора влияет то, как он установлен. О чём это я? Да о следующем.

Обычно радиаторы ставятся под окнами и это правильно и хорошо… если бы не подоконники. При отсутствии подоконника радиатору ничего не мешало бы отдавать тепло воздуху, который свободно поднимался бы вертикально вверх. И все 100% тепла от радиатора шли бы на обогрев помещения.

Из-за подоконника траектория движения воздуха изменяется, теплоотдача уменьшается на 3…4%. Если радиатор запрятан ещё и в какую-то нишу, тогда его эффективность ещё падает, аж на 7%:

Декоративные экраны ещё уменьшают теплоотдачу батарей отопления. Если экран имеет внизу пространство для доступа воздуха, то теплоотдача уменьшается на 5…7%:

А у полностью закрытых декоративным экраном радиаторов теплоотдача падает и вообще на 20…25%.

Вывод: если очень хочется скрыть батарею отопления с глаз, выбирайте хотя бы такие экраны, у которых есть снизу доступ воздуха.

Итак, теперь вы знаете практически (теоретически :)) всё про подключение батарей отопления. А непосредственно о монтаже их в одной из следующих статей.

подключение батарей отопления

Можно ли запустить обогреватель от автомобильного аккумулятора?

Запуск обогревателя от автомобильного аккумулятора имеет смысл в двух случаях: когда вы разбили лагерь в морозной машине или во время отключения электроэнергии.

В этой статье мы расскажем все, что вам нужно знать о том, можно ли питать обогреватель от автомобильного аккумулятора, когда поблизости нет другого источника энергии!

В чрезвычайной ситуации выживания вы сделаете все возможное, чтобы не замерзнуть. Итак, это практическое решение — подключить обогреватель к автомобильному аккумулятору? Я инженер-электрик и покажу вам, как это будет работать!

Вопрос: Можно ли запустить обогреватель от автомобильного аккумулятора?

Ответ: Да, обогреватель можно запустить от автомобильного аккумулятора.Вам нужно сначала преобразовать постоянный ток в переменный, а затем преобразовать его в 120 В. Так что теоретически это возможно. Но сможет ли автомобильный аккумулятор выдержать такие нагрузки? И как долго это продлится? И есть ли лучшие способы согреться?

Ответим на все эти вопросы:

В конце этой статьи я дам вам гораздо лучшую альтернативу обогреву, чем пытаться запустить обогреватель от автомобильного аккумулятора.

Сколько мощности нужно обогревателю?

Большинству обогревателей в США требуется около 1500 Вт мощности.Это довольно много. Большинство обогревателей потребляют 12,5 ампер.

Обогреватели относятся к числу наиболее энергоемких бытовых устройств.

Вот что говорят в Государственном университете Огайо:

«В то время как любая сила тока более 10 миллиампер (0,01 ампер) способна вызвать болезненный или сильный шок, токи между 100 и 200 мА (0,1–0,2 ампер) смертельны».

Государственный университет Огайо — физика

Теперь, если 0,1-0,2А уже смертельны, подумайте, какие 12.5А можно.

Нагревателям требуется много энергии.

Вот еще один пример:

«Альпинист, который поднимает вес собственного тела (скажем, 70 кг или 154 фунта), поднимаясь по склону на 10 метров (33 фута) вертикальной высоты за одну минуту, работает со скоростью 0,15 лошадиных сил или 114 Вт»

Американский альпийский клуб

Это означает, что 1500 Вт, мощность, необходимая для обогревателя, будет равна мощности, необходимой для подъема на 132 метра (433 фута) по вертикали за минуту.

Можно ли запустить обогреватель от автомобильного аккумулятора?

Если вы хотите запустить обогреватель от автомобильного аккумулятора, вам сначала нужно знать, сколько энергии может выдать автомобильный аккумулятор.

«Стандартный аккумулятор для малолитражки составляет около 45 ампер-часов. Это означает, что он будет обеспечивать более двух ампер в течение 20 часов. Батарею не следует разряжать при более высоком потребляемом токе, или ее не следует требовать от батареи, превышающей ее номинальную мощность в ампер / час, деленную на 10 ”

UH Manoa Chemistry Department

В случае короткого замыкания автомобильные аккумуляторы могут выдавать ток до 300 А (осторожно: чрезвычайно опасно).Таким образом, они способны производить ток 12,5 ампер для обогревателя. Однако, согласно приведенной выше цитате, вы не должны разряжать автомобильный аккумулятор при потребляемом токе, превышающем номинальное значение, разделенное на 10.

Для аккумулятора на 45 ампер-час это будет означать, что вы должны поддерживать скорость разряда ниже 4,5 А, чтобы сохранить работоспособность аккумулятора. Но большинству обогревателей требуется 10-15А.

Но в экстренной ситуации, когда вам нужно согреться, вам наплевать на эту скорость. Итак, теоретически автомобильный аккумулятор может производить достаточно энергии для работы обогревателя.

Примечание : Это всего лишь теоретический результат. О том, имеет ли это смысл, мы поговорим позже. Нужно помнить еще о многом.

Вам понадобится инвертор и трансформатор

Автомобильные аккумуляторы выдают только постоянный ток. Для бытовых обогревателей нужен кондиционер. Итак, вам нужно будет установить электрический инвертор (устройство, преобразующее постоянный ток в переменный).

Кроме того, автомобильные аккумуляторы имеют напряжение 12 В, тогда как обогревателю требуется 120 В (или 240 В в Европе).Для увеличения напряжения вам понадобится трансформатор.

Чтобы подключить обогреватель к автомобильному аккумулятору и запустить его, необходимо подключить обогреватель к трансформатору, трансформатор к инвертору, а инвертор — к батарее. Для меня это звучит как большая проблема. Особенно, если вы незнакомы с электроникой.

И это тоже опасно.

На сколько хватит автомобильного аккумулятора с обогревателем?

Предположим, у вас есть автомобильный аккумулятор емкостью 45 ампер-часов.Обычный обогреватель потребляет 12,5 А. Это означает, что вашей автомобильной батареи хватило бы на 3,6 часа с обогревателем.

И мы даже не учли потери энергии инвертора и трансформатора.

Тем не менее, 3,6 часа больше, чем я ожидал. Автомобильные аккумуляторы могут накапливать огромное количество энергии, потому что они состоят из множества соединенных друг с другом аккумуляторных батарей меньшего размера.

Для меня это впечатляющий результат.

Недостатки питания обогревателя от автомобильного аккумулятора

Это будет самая важная часть этой статьи.Мы собираемся обсудить, действительно ли имеет смысл питать обогреватель от автомобильного аккумулятора. Давайте посмотрим на все риски и недостатки:

• Сильно потребляемый ток увеличивает нагрузку на автомобильный аккумулятор: Сильный ток, в котором нуждается ваш обогреватель, создает большую нагрузку на обогреватель. Если вы помните, о чем мы говорили раньше, вам не следует потреблять от автомобильного аккумулятора больше 4,5 А. Обогреватель легко преодолевает этот предел. Ваш автомобильный аккумулятор может перегреться и выйти из строя.
  Подключение к нему обогревателя вызовет такую ​​же нагрузку на вашу батарею, как и непрерывный запуск двигателя (на несколько часов)!
• Риск повреждения: Не стоит возиться с такими сильноточными устройствами. Автомобильные аккумуляторы и обогреватели — опасная комбинация. Особенно когда случайно что-то не так подключили.
• Разрядите аккумулятор: В экстренной ситуации было бы лучше использовать автомобильный аккумулятор, чтобы куда-нибудь поехать, а не использовать его для выработки тепла.
• У автомобилей плохая изоляция: Это, конечно, применимо только в том случае, если вы используете обогреватель в автомобиле. У автомобилей обычно плохая изоляция, и тепло быстро уходит. Отопление в машине невероятно неэффективно.

Альтернативы для сохранения тепла при отключении электроэнергии

Есть несколько альтернативных способов согреться, когда у вас нет доступа к электричеству, которые вам нужно рассмотреть, прежде чем даже думать об использовании автомобильного аккумулятора.

Автомобильные обогреватели

Есть автомобильные обогреватели, разработанные специально для автомобилей.Вы можете напрямую подключить их к автомобильному аккумулятору. Обычно они меньше обычных обогревателей, но они подходят для поддержания высокой температуры в автомобиле.

Дома: Комнатные пропановые обогреватели

Для отопления дома без электричества лучший способ, который я знаю, — это использовать домашний пропановый обогреватель. Один 20-фунтовый пропановый баллон может сохранить тепло в вашей комнате до недели! Когда я рассмотрел, можно ли использовать генератор для питания обогревателя помещения, я также пришел к выводу, что пропановые обогреватели являются более безопасным, более эффективным и долговечным методом сохранения тепла без электричества.

Вот пропановый обогреватель, который я рекомендую (нажмите здесь, чтобы узнать цену на Amazon).

Заключение — Можно ли запустить обогреватель от автомобильного аккумулятора?

Ответ: Да, обладая небольшими техническими знаниями, вы можете запустить обогреватель от автомобильного аккумулятора. Но не стоит! Даже если это может сработать, вы необратимо повредите автомобильный аккумулятор. Кроме того, он будет согревать вас только около 3 часов, пока батарея не разрядится, а также это опасно (вы играете с устройствами с высоким током).

Вместо этого вам следует приобрести домашний пропановый обогреватель, чтобы согреться при отключении электроэнергии. Один 20-фунтовый пропановый баллон согреет вас в течение недели. Это просто гораздо более разумный выбор.

Надеюсь, эта статья может вам помочь! Если вам интересно, ознакомьтесь со всеми другими статьями по домашнему отоплению!

Об авторе

Дэниел Хирш

Дэниел — инженер-электрик, блоггер и автор. Он изучал электротехнику и информационные технологии и решил вести блог о обогревателях после работы в индустрии датчиков температуры.

Amazon.com: Zerostart 2800063 Электрическое одеяло для батареи Обертка для нагревателя батареи, 36 дюймов | Утверждено CSA | 120 Вольт

Нагреватели с силиконовыми подушечками Zerostart Работа в экстремальных условиях требует надежных решений. Помогите своему двигателю запуститься в самую холодную погоду, установив нагреватели с силиконовыми подушками.Эти прочные обогреватели двигателя предназначены для обогрева участков с жидкостью, подверженной замерзанию или загустению. Просмотрите надежные решения в области отопления для различных областей применения и отраслей.

Циркуляционные нагреватели с нулевым пуском Циркуляционные обогреватели двигателя обеспечивают надежный запуск двигателя в течение всей зимы.Циркулируя нагретую охлаждающую жидкость через двигатель, он обеспечивает быстрое размораживание и работу нагревателя, одновременно мягко снижая выбросы двигателя, связанные с холодным запуском. Циркуляционные обогреватели — это гибкое решение для бездорожья / строительства, производства электроэнергии и сельского хозяйства.

Zerostart Portable Small Engine Heater, Электрический нагревательный магнит Для трансмиссий, маслосборников, малогабаритных двигателей.Ручка быстрого захвата позволяет легко разместить нагревательный магнит и снять его с металлического масляного поддона, защищая руку от тепла. Этот универсальный обогреватель, оснащенный мощным магнитом, имеет встроенный термостат, который поддерживает оптимальную температуру на любой металлической поверхности. Модель 3400017.

Подогреватель салона Zerostart Переносной обогреватель для использования в легковых автомобилях, автомобилях малой грузоподъемности и прогулочных автомобилях.Подключается к стандартной бытовой электросети для теплого салона автомобиля и незамерзающих окон. Простота установки, монтируется на полу или под приборной панелью и включает в себя монтажный кронштейн. 120 Вольт / 900 Вт. Модель 2600900.

Горячее зарядное устройство является нормальным и может ли оно повредить аккумулятор телефона | Автор: Кэрри Цай — Neway

Автор: Кэрри Цай, последнее обновление: 24 декабря 2020 г.

«Ой! Каждый раз, когда я использую зарядное устройство для зарядки телефона, он становится горячим на ощупь, если он включен на некоторое время.Это часто сопровождается нагревом моего телефона. Почему это происходит? Это нормально? Может ли это повредить аккумулятор телефона? »

Неудивительно, что вы тоже сталкиваетесь с этой проблемой. Напротив, вы не одиноки. Фактически, при зарядке аккумуляторов мобильных телефонов, планшетов и даже ноутбуков зарядные устройства, особенно для литий-ионных аккумуляторов, неизбежно нагреваются и даже нагревают заряженные устройства. Столкнувшись с такой ситуацией, многие люди будут бояться, что это может вызвать ожог или повреждение их устройств.

Нагревание зарядного устройства во время зарядки — это нормально? Может ли это повредить аккумулятор телефона? Ну, успокойся. Чтобы лучше изучить вопросы, мы сначала обсудим причину, по которой зарядное устройство и даже телефон нагреваются во время зарядки. Затем статья продолжит изучение основных вопросов, а также даст вам несколько советов о том, как уменьшить повреждение аккумулятора вашего телефона. Продолжай читать.

Также читайте: Как охладить перегретый телефон?
USB-кабель или адаптер: почему ваше быстрое зарядное устройство не заряжается быстро Как работает зарядное устройство
GaN VS обычное зарядное устройство: узнайте, чем они отличаются
Что такое зарядное устройство GaN? Изучение новой технологии зарядки
Советы по выбору хорошего кабеля для передачи данных для мобильного телефона
Можно ли использовать новый адаптер питания USB C мощностью 30 Вт для всех устройств Apple и почему?

Прежде чем обсуждать, почему зарядное устройство нагревается при зарядке мобильного телефона, полезно понять, как работает зарядное устройство.

Подобно аккумулятору, который дает вам возможность работать с телефоном или любым другим мобильным устройством, зарядное устройство дает аккумулятору энергию для нормальной работы. По сути, зарядное устройство для батарей работает, передавая электрический ток батареям в течение определенного периода времени в надежде, что элементы (отсеки, генерирующие энергию) внутри батарей могут поддерживать энергию, проходящую через них.

Более конкретно, обращаясь к работе батареи, которая преобразует химическую энергию, хранящуюся в ней, в электрическую энергию для подачи энергии устройствам, зарядное устройство для батареи пропускает электрический ток через батарею, преобразуя электрическую энергию в химическую энергию, которая используется для регенерации. выработанный электролит внутри батареи.

* Зарядное устройство несовместимо.

При этом зарядное устройство заряжает мобильный телефон, передавая электрический ток в течение определенного периода времени. Но почему в процессе зарядки зарядное устройство нагревается?

* Использование дешевых зарядных устройств сторонних производителей

Ну, подавляющее большинство причин кроется в процессе, происходящем внутри зарядного устройства, который специфичен для зарядки — преобразование напряжения и тока. Этот вид процесса относится к преобразованию низкого напряжения в высокое и преобразованию переменного тока (AC) в постоянный ток (DC).

В связи с тем, что большинство мобильных телефонов и других электронных устройств поддерживают только постоянный ток низкого напряжения, который может обеспечить безопасность потребителей, в то время как обычный ток из розетки для домашнего использования представляет собой переменный ток высокого напряжения, существует потребность в напряжении и текущее преобразование.

* Размещение зарядного устройства и заряжаемого устройства на тепловых ловушках

Однако процесс преобразования, безусловно, вызывает некоторые потери энергии, поскольку эффективность преобразования не может достигать 100 процентов.Как правило, при преобразовании переменного тока в постоянный ток обычное зарядное устройство способно передавать около 70% электрического тока, в то время как остальные 30% преобразуются в тепловую энергию и рассеиваются. Это то, что вызывает нагрев вашего зарядного устройства при зарядке телефона.

* Неисправность заряженного устройства

Учитывая, что преобразование переменного тока высокого напряжения в постоянное низкого напряжения во время зарядки неэффективно на 100%, зарядные устройства для аккумуляторов телефона обычно имеют стандартный прогрев при зарядке мобильного устройства. телефоны.

Тем не менее, не все случаи нагрева являются нормальными и не вызывают беспокойства. Помимо эффективности преобразования, существует еще большое количество причин для нагрева зарядного устройства во время зарядки телефона. При этом стоит отметить, что отопление должно быть умеренным. Перегрев, который ближе к температуре горения, имеет гораздо более высокий риск ожога.

Тем не менее, если зарядное устройство нагревается во время зарядки телефона, это может быть признаком чего-то серьезного, а не нормального явления.Следовательно, каждый раз, когда вы обнаруживаете, что зарядное устройство нагревается, вы должны попытаться выяснить причину, чтобы снизить риск возгорания зарядного устройства и телефона.

Помимо нормального явления, вот некоторые из основных причин, по которым зарядное устройство нагревается, когда вы используете его для зарядки:

Даже если вы успешно подключили зарядное устройство, контактный штекер которого соответствует порту вашего телефона, это не обязательно означает, что зарядное устройство совместимо с вашим устройством.Зарядное устройство, несовместимое с вашим устройством, нельзя использовать для зарядки вашего устройства, так как это может вызвать нагрев либо зарядного устройства, либо подключенного устройства.

Следовательно, если зарядное устройство всегда сильно нагревается во время зарядки, проверьте, совместимо ли оно с вашим устройством. Если это не так, замените его новым, хорошо совместимым.

Вам также могут понравиться: 8 советов по продлению срока службы аккумулятора смартфона
5 простых советов по быстрой зарядке смартфона

Если зарядное устройство для аккумулятора нагревается до очень высокой температуры каждый раз, когда вы используете его для зарядки телефона, проблема Возможно, зарядное устройство дешево и не требует строгих мер предосторожности.Некоторые зарядные устройства для аккумуляторов сторонних производителей по очень низкой цене могут не проходить строгую электрическую оценку и могут производиться без надлежащих мер безопасности, что делает их подверженными потенциальному риску.

Таким образом, рекомендуется всегда использовать оригинальное зарядное устройство для аккумулятора или, по крайней мере, сертифицированное зарядное устройство с соблюдением надлежащих мер безопасности. Например, если вы используете iPhone, вам лучше заряжать его с помощью оригинального зарядного устройства Apple или использовать зарядное устройство, сертифицированное Apple MFi.

Размещение зарядного устройства и телефона на мягкой поверхности или на кровати также может привести к нагреванию зарядного устройства и телефона. Это связано с тем, что мягкая поверхность по существу собирает тепло, ограничивая поток воздуха в зарядном устройстве и телефоне, вызывая повышение температуры. В этом случае правильное решение — немедленно положить зарядное устройство и телефон на ровное место, где воздух может свободно течь.

Разгоревшееся зарядное устройство или заряженный телефон также могут быть вызваны электрической неисправностью вашего телефона.Это связано с тем, что электрическая неисправность может легко вызвать короткое замыкание, которое определенно может привести к нагреву самого телефона и подключенного зарядного устройства или даже к перегреву и несчастным случаям.

Вообще говоря, если зарядное устройство нагревается во время зарядки телефона, тепло может дополнительно передаваться по кабелю передачи данных на телефон, в результате чего кабель и телефон нагреваются. Однако может ли нагрев зарядного устройства вызвать повреждение аккумулятора телефона?

Ну это зависит от уровня тепла.Обычно, если зарядное устройство имеет стандартный умеренный нагрев при зарядке мобильного телефона или любого другого электронного устройства (вызванный нормальным рассеиванием энергии в результате преобразования напряжения), это не должно иметь большого влияния на аккумулятор телефона. В противном случае чрезмерное повышение температуры зарядного устройства во время зарядки может привести к необратимому повреждению аккумулятора телефона.

Это связано с тем, что, с одной стороны, батареи мобильных телефонов или других электронных устройств содержат жидкости и вступают в химические реакции.Когда тепло передается от зарядного устройства по зарядному кабелю к устройству, жидкость внутри аккумулятора устройства испаряется в результате химических реакций, что приводит к повреждению внутренней структуры аккумулятора. Неправильная внутренняя структура делает заряд батареи намного быстрее, что приводит к потере электролитов и, в свою очередь, сокращает срок службы батареи.

С другой стороны, когда зарядное устройство нагревается, тепло может передаваться на подключенный телефон, вызывая возбуждение электронов в аккумуляторе.Возбужденные электроны могут ускорить химические реакции внутри батареи, что со временем может сократить срок службы батареи.

Вы также можете проверить: Действительно ли Power Bank повреждает аккумулятор сотового телефона?
Как заряжать Power Bank и какие меры предосторожности при использовании
Как выбрать лучший Power Bank для смартфона?

Фактически, при зарядке мобильного телефона или любого другого электронного устройства будет неизбежно рассеиваться тепло от зарядного устройства или подключенного устройства.При этом нагревание неизбежно.

Однако, помимо стандартного разогрева зарядного устройства, которое не приводит к повреждению аккумулятора телефона, другие причины повышения температуры аккумулятора могут навсегда снизить срок его службы. Следовательно, каждый раз, когда вы заряжаете свой телефон, вы должны стараться уменьшить выделяемое тепло, чтобы уменьшить повреждение аккумулятора телефона. Давайте рассмотрим несколько полезных советов, которые помогут уменьшить повреждение аккумулятора во время зарядки.

Использование телефона во время зарядки может увеличить его общую мощность, что приведет к нагреванию телефона и, как следствие, к снижению срока службы аккумулятора телефона.Поэтому не используйте телефон во время зарядки. Выключайте экран телефона или включите режим полета во время зарядки телефона.

Включение режима полета не дает вашему телефону искать и использовать сети, но по-прежнему позволяет вам использовать телефон, что может снизить нагрев вашего телефона и, в свою очередь, уменьшить повреждение аккумулятора телефона. Чтобы включить режим полета, просто перейдите в «Настройки» и включите его.

Чрезмерная зарядка телефона также может привести к повреждению аккумулятора телефона и, что более серьезно, к самому телефону.Это связано с тем, что, с одной стороны, зарядка аккумулятора сверх его емкости может привести к слишком большому внутреннему нагреву аккумулятора, что со временем может сократить срок его службы. С другой стороны, перезарядка телефона может привести к перегреву аккумулятора, что увеличивает риск возгорания телефона.

Следовательно, не перезаряжайте аккумулятор. Как только ваш телефон будет полностью заряжен, зарядка должна немедленно прекратиться.

Для большинства мобильных телефонов требуется зарядное устройство или блок питания для распределения выходного напряжения около 5 В.Однако многие аккумуляторы, особенно низкокачественные, обеспечивают более низкое или более высокое напряжение, чем необходимо для зарядки вашего телефона.

Использование более низкого или более высокого напряжения при зарядке телефона может привести к серьезному сокращению срока службы аккумулятора телефона. Поэтому, если вам нужно использовать внешний аккумулятор вместо настенного зарядного устройства для зарядки телефона, вы должны выбрать тот, который имеет высокое качество и может обеспечить напряжение, необходимое для зарядки вашего мобильного телефона.

Беспроводное зарядное устройство, как новый вид технологии зарядки, действительно не требует использования кабеля и приносит пользователям много удобств.Однако это также может быть причиной повреждения аккумулятора телефона.

Это связано с тем, что беспроводная зарядка вызывает большие потери мощности. В дальнейшем мощность может быть преобразована в накопление тепла на месте зарядной платы, где находится мобильный телефон, что может со временем повредить аккумулятор. Таким образом, как можно реже пользуйтесь беспроводным зарядным устройством.

Обычно не заряжайте телефон, подключив его к компьютеру через порт USB на компьютере. Это связано с тем, что скорость зарядки порта USB от вашего ПК намного ниже, чем у зарядного устройства.Более низкая скорость зарядки требует гораздо большего времени зарядки, что может привести к нагреву вашего телефона в течение более длительного периода времени и, таким образом, к повреждению аккумулятора вашего телефона.

Каждый раз при зарядке мобильного телефона храните его и зарядное устройство в хорошо вентилируемом помещении. Это может помочь рассеять тепло, чтобы избежать экстремальных температур и уменьшить повреждение аккумулятора вашего мобильного телефона.

Теперь все понятно! Обычно из-за того, что преобразование напряжения и тока не является эффективным на 100%, зарядное устройство обычно нагревается при зарядке мобильного телефона.

Однако нагретое зарядное устройство не всегда беспокоит. В случае нагрева чехлов из-за несовместимого или дешевого зарядного устройства, неисправности телефона или неправильного положения горячее зарядное устройство может вызвать повреждение аккумулятора телефона. Поскольку во время зарядки невозможно избежать нагрева, вам следует попытаться уменьшить тепло, выделяемое как зарядным устройством, так и телефоном, чтобы уменьшить повреждение аккумулятора телефона.

100Ач 12В LiFePO4 аккумулятор с подогревом — 1 аккумулятор

Описание

Что включено?

Этот комплект аккумуляторов с подогревом для боевых батарей предлагает вам подогреваемую аккумуляторную батарею на 100 Ач, 1 комплект тепловой батареи и 1 перемычку для тепловой батареи.

В этом аккумуляторе LiFePO4 емкостью 100 Ач 12 В с глубоким циклом используется запатентованная технология с низким энергопотреблением, благодаря которой аккумулятор остается теплым и готовым к зарядке в любую погоду. Стабильный химический состав и встроенная система управления батареями помогут обеспечить вам безопасное и надежное питание в ваших приключениях. На наши батареи также предоставляется 10-летняя гарантия, чтобы ваши опасения по поводу батареи остались в прошлом!

Комплект Heat Battery Kit поставляется с переключателем включения и необходимыми проводами, чтобы вы могли включать и отключать подогреваемый аккумулятор из любого места в вашей системе.В комплект входит перемычка для нагревательной батареи, которая позволяет напрямую включать нагревательный элемент вашей батареи, если вы не хотите использовать комплект для нагревательной батареи.

О нашей подогреваемой батарее

Видео по установке

Подробнее

Посетите вкладку «Функции» и нашу страницу часто задаваемых вопросов для получения дополнительной информации. Вы можете найти подробные инструкции по установке Heat Enable на вкладке Documents.

Характеристики

Этот комплект аккумуляторов с подогревом для боевых батарей предлагает вам подогреваемую аккумуляторную батарею на 100 Ач, 1 комплект тепловой батареи и 1 перемычку для тепловой батареи.

Характеристики батареи:

• Аккумулятор, 12 В, 100 ампер-часов
• LiFePO4 Химия
• Battle Born Internal Heat Technology
• 3000-5000 циклов
• Размеры:
  • 12,75 ″ (Д) x 6,87 ″ (Ш) x 9 ″ (В)
• 31 фунт
• Диапазон рабочих температур:
• Водонепроницаемый и герметичный
• Разработано и собрано в США
• Встроенная BMS (система управления батареями)

В комплект тепловых батарей входят:

• Кулисный переключатель 1-SPST
• 1 -25 ’18 AWG с концевой заделкой 0.187 QD и кольцевой наконечник # 8
• 1-25 ’18 AWG с оконцовкой 0,187 QD и кольцевым наконечником 5/16

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзывы. Авторизуйтесь здесь.

Honeywell RTH5160 Непрограммируемый термостат Руководство по установке и эксплуатации

Руководство по быстрой установке

Другие руководства для термостатов Honeywell Pro:

В комплекте

Инструменты, которые вам понадобятся

Инструменты, которые могут вам понадобиться

Удаление старого термостата

1. Выключите питание.

Чтобы защитить себя и свое оборудование, отключите питание на блоке выключателя или переключателе, которым
управляет вашей системой отопления / охлаждения.

2. Убедитесь, что ваша система выключена.
Измените температуру на старом термостате, чтобы она была выше комнатной в режиме обогрева или ниже в режиме охлаждения. Если вы не слышите, как система включается в течение 5 минут, питание отключено.

Примечание: Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.

3. Снимите лицевую панель старого термостата.
На большинстве термостатов вы можете снять лицевую панель, взявшись за нее и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

Внимание: Не отсоединяйте провода от термостата в это время!

4. Убедитесь, что нет проводов на 120/240 В.

Осторожно:

• У вас толстые черные провода с гайками?
• Ваш термостат 120 В или выше?
  Если вы ответили утвердительно на любой из этих вопросов, у вас есть сетевое напряжение, и термостат не будет работать.

5. Сфотографируйте, как сейчас выглядит ваша проводка.
Обязательно включите буквы рядом с клеммами, в которые вставляются провода. Это будет полезным справочником при подключении нового термостата.

Совет: Если цвет ваших проводов стал блеклым или если 2 клеммы имеют одинаковый цвет, используйте ярлыки для проводов, входящие в комплект поставки, для маркировки каждого провода.

6. Запишите, какие провода R у вас есть, и запишите их цвет.

Примечание: Не включайте перемычки при подсчете. Для термостата перемычки не нужны.

7. Запишите оставшиеся провода и запишите их цвет.
Отметьте флажком провода, подключенные к клеммам. Рядом с галочкой запишите цвет провода. Не включайте перемычки в свой счет.

Отметьте все подходящие варианты (применимы не все):

ПРИМЕЧАНИЯ:

• C не обеспечивает питание дисплея или операций термостата; батарейки требуются всегда.
• Если K использовался на старом термостате, у вас есть устройство для защиты от проводов.
  Необходимо будет выполнить переподключение так, чтобы вместо K. использовались Y и G.
• Термостат RTH5160 не поддерживает клеммы L / A, S или U.
• Если в клеммах есть провода, которых нет в списке, вам потребуется дополнительная опора для проводки. Посетите yourhome.honeywell.com/support, чтобы узнать, подойдет ли вам термостат.

8. Отсоедините провода и снимите старую пластину.
С помощью отвертки отсоедините провода от клемм. Затем используйте метку провода, чтобы обозначить каждый провод, когда он отсоединен. Буква на этикетке провода должна совпадать с буквой на клемме.

Совет: Чтобы провода не упали обратно в стену, оберните провода вокруг карандаша.

Установка термостата RTH5160

9. Свяжите и вставьте провода через UWP.
Откройте UWP и вставьте пучок проводов через заднюю часть UWP.

Убедитесь, что не менее 1/4 дюйма каждого провода оголено для облегчения вставки в клеммы проводов.

10. Вставьте анкеры в стену.
Для крепления термостата рекомендуется использовать стенные анкеры, входящие в комплект.

Вы можете использовать UWP, чтобы отметить место, где вы хотите разместить анкеры.

• Выровняйте настенную пластину.
• Отметьте положение анкеров на стене карандашом.
• Просверлите отверстия.
• Вставьте анкеры в стену.
• Убедитесь, что анкеры установлены заподлицо со стеной.

Наконечник: Используйте сверло 7/32.

11. Установите правый переключатель в положение и вставьте правый (е) провод (и).
Установите переключатель R вверх или вниз в соответствии с указаниями по подключению в шаге 6.

Осторожно: Вставьте провода во внутренние отверстия клемм на UWP. После того, как провод вставлен, язычки
останутся внизу.

ПРИМЕЧАНИЕ: Альтернативные варианты подключения показаны на страницах 11-12.

При наличии 1 провода R (R, Rh или Rc)

12. Подсоедините остальные провода.
Нажмите на выступы, чтобы вставить провода во внутренние отверстия соответствующих клемм на UWP (по одному проводу на клемму), пока они не встанут на место.

Осторожно потяните за провода, чтобы убедиться, что они надежно закреплены.

Совет: Если вам нужно снова освободить провод, нажмите на соответствующий язычок терминала сбоку на UWP.
ПРИМЕЧАНИЕ: Альтернативные варианты подключения показаны на страницах 11-12.

13. Подтвердите соответствие проводки снимку.
Убедитесь, что проводка соответствует клеммам на фотографии, сделанной на шаге 5.

14. Установите UWP и закройте дверцу.
Установите UWP с помощью прилагаемых винтов. Установите все три винта, чтобы надежно закрепить на стене. Закройте дверь после того, как закончите.

15. Установите батареи.
Вставьте две щелочные батареи AA в заднюю часть термостата, как показано.

16. Присоедините термостат.
Совместите термостат с UWP и надежно защелкните его.

17. Включите питание.
Включите питание на коробке выключателя или переключателе, который управляет системой нагрева / охлаждения.

Настройка системы

Теперь, когда вы установили термостат, выполните следующие действия, чтобы настроить систему и персонализировать термостат.

18. Выберите параметры настройки системы.

• Нажмите «Правка» (-), чтобы изменить значения или выбрать одну из доступных опций. Затем нажмите «Далее» (+), чтобы сохранить изменения и перейти к следующему номеру настройки системы. См. «Параметры настройки системы» на следующей странице для получения полного списка номеров и параметров настройки системы.
• Повторяйте, пока не будут установлены все параметры настройки системы, а затем нажмите
• Готово. Термостат сохранит настройки и выйдет на главный экран.

19.Перейдите к «Настройки работы системы» на странице 10.

ПРИМЕЧАНИЕ. Чтобы повторно войти в настройку системы с главного экрана, нажмите и удерживайте кнопку «Меню» примерно 5 секунд.

Параметры настройки системы

ПРИМЕЧАНИЕ: После того, как вы перебрали все номера настроек системы, нажмите Готово, чтобы сохранить изменения и выйти на главный экран.

Настройка завершена
Вы завершили установку и настройку термостата.

Настройки работы системы

1. Нажмите «Меню», а затем нажмите кнопку «Режим» (+), чтобы перейти к следующему доступному системному режиму.
2. Перебирайте режимы, пока не отобразится требуемый режим системы, а затем нажмите Готово.

ПРИМЕЧАНИЕ. Доступные системные режимы зависят от модели и настроек системы.

Системные режимы:

• Авто: Термостат выбирает нагрев или охлаждение по мере необходимости.
• Heat: Термостат управляет только системой отопления.
• Cool: Термостат управляет только системой охлаждения.
• Em Heat (только для тепловых насосов с дополнительным нагревом): Термостат управляет дополнительным нагревом. Компрессор не используется.
• Не горит: Система отопления и охлаждения выключена. Вентилятор будет продолжать работать, если для него установлено значение «Вкл.».

ПРИМЕЧАНИЕ: Вкл. / Охлаждение может мигать в течение 5 минут из-за защиты компрессора.

Настройки работы вентилятора

1. Нажмите «Меню», а затем нажмите кнопку «Вентилятор» (-), чтобы перейти к следующему доступному режиму вентилятора.
2. Перебирайте режимы, пока не отобразится требуемый режим вентилятора, затем нажмите Готово.

ПРИМЕЧАНИЕ. Доступные режимы вентилятора зависят от настроек системы.

Режимы вентилятора:

• Авто: Вентилятор работает только при включенной системе отопления или охлаждения.
• Вкл: Вентилятор всегда включен.

Электропроводка — обычные системы

Альтернативная проводка (обычные системы)
Если метки не совпадают с клеммами, подключите провода, как показано ниже (см. Примечания ниже).

ПРИМЕЧАНИЯ:

• Если необходимо соединить провода R и Rc , установите ползунок R в положение вниз на (2 провода).
• Если в вашем старом термостате были провода R и RH , установите ползунок R в положение вниз на (2 провода).Затем подключите провод R к клемме Rc , а провод RH к клемме R .
• Если у вашего старого термостата был только провод 1 C или C1 , подключите его к клемме C . Если у вашего старого термостата было 2 провода C или C1 , оберните каждый отдельно изолентой и не соединяйте их.
• C не питает дисплей или работу термостата; батарейки требуются всегда.

Электропроводка — тепловой насос

Соединительные провода: тепловой насос

• Совместите каждый маркированный провод с той же буквой на новом термостате.
• Вставьте провода в соответствующую клемму.

ПРИМЕЧАНИЕ: Если у вас возникли проблемы с подключением проводов, возможно, вам придется нажать кнопку клеммы рядом с соответствующей клеммой.

Ярлыки не совпадают?
Если надписи не совпадают с буквами на термостате, см. «Альтернативное подключение (обычные системы)» выше.

Альтернативная проводка (только для тепловых насосов)

• Держите ползунок R в верхнем положении (1 провод).
• Если в вашем старом термостате были провода V и VR , остановитесь и обратитесь за помощью к квалифицированному подрядчику.
• Если у вашего старого термостата были отдельные провода O и B , подсоедините провод B к клемме C . Если к клемме C подключен другой провод, остановитесь сейчас и обратитесь за помощью к квалифицированному подрядчику.
• Если в вашем старом термостате были провода Y1 , W1 и W2 , остановитесь сейчас и обратитесь за помощью к квалифицированному подрядчику.
• C не питает дисплей или работу термостата; батарейки всегда
  требуются.
• Эта модель не поддерживает предупреждение о неисправности теплового насоса (клемма L / A). Если требуется этот
  , обратитесь к подрядчику для замены модели.

Замена батареи

Батареи необходимы для обеспечения питания.Сразу же установите новые батареи, когда появится значок низкого заряда батареи. Значок появляется примерно за два месяца до того, как батареи разрядятся.

Даже если значок низкого заряда батареи не появляется, вам следует заменять батареи один раз в год или перед отъездом из дома более чем на месяц.

Если батарейки вставлены в течение двух минут, время и день не нужно сбрасывать. Все остальные настройки постоянно хранятся в памяти и не требуют питания от батареи.

ПРИМЕЧАНИЕ: При замене батареек рекомендуется использовать щелочные батареи.

Экран предупреждений

• Вы увидите значок предупреждения и номер предупреждения на экране.

• Нажмите Далее (+), чтобы увидеть дополнительные предупреждения, если таковые имеются. Затем нажмите Готово, чтобы вернуться на главный экран.

ПРИМЕЧАНИЕ: Если предупреждение является критическим, возможно, вы не сможете получить доступ к главному экрану и вам следует позвонить специалисту по HVAC.

Коды предупреждений

Поиск и устранение неисправностей

Если у вас возникли проблемы с термостатом, попробуйте следующие предложения.Большинство проблем можно исправить быстро и легко.

• На дисплее нет изображения : Убедитесь, что новые щелочные батареи AA установлены правильно (см. Стр. 7).
• Невозможно изменить настройку системы на охлаждение: Проверьте параметр настройки системы 220, чтобы убедиться, что для параметра установлено значение 1 или 2 (см. Стр. 9).
• Вентилятор не включается, когда требуется нагрев: Проверьте параметр настройки системы 205, чтобы убедиться, что он настроен в соответствии с вашим отопительным оборудованием (см. Стр. 9).
• Система обогрева работает в режиме охлаждения: Проверьте опцию настройки системы 200 или 218, чтобы убедиться, что она настроена в соответствии с вашим оборудованием для обогрева и охлаждения (см. Стр. 9).
• Система отопления или охлаждения не отвечает:
  Нажмите Меню , а затем Режим , чтобы установить систему на Обогрев. Убедитесь, что температура установлена ​​выше, чем внутренняя температура. Нажмите Меню , а затем Режим , чтобы установить систему на охлаждение. Убедитесь, что температура установлена ​​ниже, чем внутренняя температура.Проверить автоматический выключатель и при необходимости выполнить сброс. Убедитесь, что выключатель питания на системе отопления и охлаждения включен. Убедитесь, что дверца печи надежно закрыта. Подождите 5 минут, пока система не ответит.
• Нагрев / Охлаждение На экране мигает: Включена функция защиты компрессора. Подождите 5 минут, чтобы система перезапустилась безопасно, без повреждения компрессора.
• Тепловой насос выдает холодный воздух в режиме обогрева или теплый воздух в режиме охлаждения: Проверьте параметр настройки системы 200 или 218, чтобы убедиться, что он настроен в соответствии с вашим оборудованием для обогрева и охлаждения (см. Стр. 9).

Ограниченная гарантия на 1 год

Honeywell гарантирует, что этот продукт, за исключением батареи, не будет иметь дефектов изготовления или материалов при нормальном использовании и обслуживании в течение одного (1) года с даты покупки потребителем. Если в любое время в течение гарантийного периода будет установлено, что продукт неисправен или неисправен, Honeywell отремонтирует или заменит его (по усмотрению Honeywell). Если товар бракованный,

• Верните его вместе со счетом продажи или другим датированным доказательством покупки по адресу
  , где вы его приобрели; или
• Позвоните в службу поддержки клиентов Honeywell по телефону 1-800-468-1502.Служба поддержки клиентов примет решение о том, следует ли возвращать продукт по следующему адресу
  : Honeywell Return Goods, Dock 4 MN10-3860, 1985 Douglas Dr.N.,
  Golden Valley, MN 55422, или можно ли заменить продукт. быть отправленным вам.

Настоящая гарантия не покрывает расходы на демонтаж или повторную установку. Эта гарантия не применяется, если Honeywell докажет, что дефект или неисправность были вызваны повреждением, которое произошло, когда продукт находился во владении потребителя.Исключительная ответственность Honeywell заключается в ремонте или замене продукта в сроки, указанные выше.

HONEYWELL НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ИЛИ ПОВРЕЖДЕНИЯ ЛЮБОГО ВИДА, ВКЛЮЧАЯ ЛЮБЫЕ СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПРЯМО ИЛИ КОСВЕННЫЕ РЕЗУЛЬТАТЫ ЛЮБОГО НАРУШЕНИЯ ГАРАНТИИ, ЯВНОГО ИЛИ ПОДРАЗУМЕВАЕМОГО ПРОДУКТА, ИЛИ ЛЮБОГО ДРУГОГО НЕИСПРАВНОСТИ.

В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому это ограничение может не относиться к вам.

НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННОЙ ЯВНОЙ ГАРАНТИЕЙ, которую HONEYWELL ПРЕДОСТАВЛЯЕТ НА
ДАННЫЙ ПРОДУКТ. СРОК ДЕЙСТВИЯ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ
ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ
, НАСТОЯЩИМ ОГРАНИЧИВАЕТСЯ ГОДОМ ДАННОЙ ГАРАНТИИ
.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, поэтому указанное выше ограничение может не относиться к вам. Эта гарантия дает вам определенные юридические права, и вы можете иметь другие права, которые варьируются от штата к штату.

Если у вас есть какие-либо вопросы относительно этой гарантии, напишите в отдел по работе с клиентами Honeywell, 1985 Douglas Dr, Golden Valley, MN 55422, или позвоните по телефону 1-800-468-1502. В Канаде пишите Retail Products ON15-02H, Honeywell Limited / Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V4Z9.

ВНИМАНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Может вызвать поражение электрическим током или повреждение оборудования. Отключите питание перед началом установки.

ВНИМАНИЕ: УВЕДОМЛЕНИЕ О РТУТИ
Если этот продукт заменяет элемент управления, содержащий ртуть в запечатанной пробирке, не выбрасывайте старый элемент управления в мусорное ведро. Обратитесь в местный орган управления отходами для получения инструкций по переработке и надлежащей утилизации.

ПРЕДУПРЕЖДЕНИЕ: НАДЛЕЖАЩАЯ УТИЛИЗАЦИЯ HHW
Этот продукт является электронным устройством и считается бытовыми опасными отходами (HHW). Его нельзя утилизировать вместе с другими бытовыми отходами.Обратитесь в местный орган управления отходами для получения инструкций по переработке и надлежащей утилизации.

Служба поддержки клиентов

Для получения помощи по этому продукту посетите
http://yourhome.honeywell.com.
Или позвоните в службу поддержки клиентов Honeywell
по бесплатному телефону 1-800-468-1502.

Home and Building Technologies
В США:
Honeywell
1985 Douglas Drive North
Golden Valley, MN 55422-3992
заказчик.honeywell.com

® Зарегистрированный товарный знак в США.
© 2017 Honeywell International Inc.
33-00200EF — 01 M.S. 08-17
Напечатано в США

Узнайте больше об этом руководстве и загрузите PDF:

Непрограммируемый термостат Honeywell RTH5160 Руководство по установке и эксплуатации — оптимизированный PDF
Непрограммируемый термостат Honeywell RTH5160 Руководство по установке и эксплуатации — Исходный PDF

Как добавить провод C к термостату

Доступны новые термостаты Wi-Fi, которые позволяют удаленно контролировать температуру в вашем доме.В отличие от других программируемых термостатов с батарейным питанием, эти новые термостаты не могут работать только от батарей, и даже если они могут это сделать, они быстро разрядят батарею. Поэтому необходимо подключить к этим термостатам провод «C» для подачи питания. В этом посте подробно рассказывается, как я подавал питание на свой термостат, к которому не подводился провод C, с помощью подключаемого трансформатора переменного тока на 24 В. С проводом C, который питает ваш термостат, вам не нужно беспокоиться о разряде батарей, и вы можете настроить свет на термостате так, чтобы он всегда был включен, чтобы действовать как ночник.

Термостат, который я заменял, управляет только моим газовым водогрейным котлом, который обеспечивает только тепло. Мне не пришлось беспокоиться об охлаждении, поскольку мой кондиционер работает от отдельного термостата. Из стены, где был установлен мой старый термостат, выходили три провода. Моя система отопления требует для работы только два провода, R и W. Я подумал, что могу использовать третий провод для питания термостата и использовать его как провод C. К сожалению, я столкнулся с парой проблем.

Во-первых, проводка была очень старой, и в этом третьем проводе обнаружился обрыв.Я не мог подключить к нему ток из подвала.

Во-вторых, и это, вероятно, наиболее важно, я позвонил производителю своего котла, чтобы дважды проверить, можно ли подключить термостат к клемме C на 24-вольтовом трансформаторе переменного тока в котле. Эти типы термостатов называются термостатами с отводом мощности, и производитель (Weil McLain) не рекомендует использовать термостат с отводом мощности с моим бойлером. Они беспокоились, что дополнительная нагрузка от термостата может привести к преждевременному сгоранию трансформатора.Они рекомендуют использовать отдельный трансформатор 24 В переменного тока для питания термостата.

Инструкция для Программируемый термостат с сенсорным экраном Honeywell Wi-Fi (RTH8580WF1007 / U), который я устанавливал, не указывал, как подключить внешний источник питания к термостату, но позвонив в службу поддержки клиентов, я смог узнать, как подключить внешний трансформатор. Если ваш термостат также управляет вашей системой охлаждения или у вас другой тип системы отопления, конфигурация может быть другой.Рекомендуется позвонить производителю термостата и получить конкретные инструкции для вашей модели и блока HVAC.

Обновление: wi-fi на термостате отстой. Вы можете обновить термостат только при условии, что термостат может подключаться к Интернету. Ураган «Сэнди» заставил меня потерять домашний интернет, но у меня все еще было электричество и тепло. Когда я лег спать на следующую ночь, я замерз до костей, так как большую часть дня проводил на улице, разбираясь с последствиями, и я хотел включить обогреватель, не вставая с постели, но не смог, потому что у меня не было интернета.Я мог получить доступ ко всем другим проводным и беспроводным устройствам в моей сети, только без доступа в Интернет. Нет возможности подключиться к термостату напрямую. Все это делается через облачный сервис Honeywell, который, как оказалось, собирает показания температуры в моем доме и информацию о системе отопления каждые 12 секунд. Мне это не нравится, и мне не нравится, когда у меня нет доступа к термостату из дома.

Измените термостат, пока он не остынет

С любым проектом что-то может пойти не так.Вы же не хотите оказаться в месте, где самая холодная часть зимы, и вам не будет тепла по какой-либо причине!

Также обратитесь к производителю вашей системы отопления, вентиляции и кондиционирования воздуха и производителю термостата, чтобы узнать подробности о вашей установке. Ознакомьтесь со всеми применимыми местными строительными нормами.

Если вам не удобно протянуть провод через стены и выполнить электрические соединения, вызовите электрика.

Что вам понадобится

Материалы

• Новый термостат (я использовал Honeywell RTH8580WF)
• Вставной трансформатор 24 В переменного тока (я использовал MGT-2440)
• Провод термостата 18 калибра.Количество проводов должно быть не менее количества проводов, идущих от вашей системы отопления, вентиляции и кондиционирования воздуха + 2 для трансформатора. Мне понадобилось всего 4 проводника, поэтому я купил Southwire 50 футов 18/2-Gauge Провод термостата 64162179. Вам может потребоваться больше или меньше, в зависимости от того, как далеко вам нужно проложить провод.
• 4 гайки для проводов (по одной на каждый проводник, который вы будете использовать). Маленькие, желтые или оранжевые, подойдут.
• Герметик для противопожарных блоков
• Изолента.

Инструменты

Шаг 1. Спланируйте проводку

Я мог бы продолжать использовать 2 провода термостата, которые были в моей стене, плюс добавить еще 2 провода, которые будут выходить за пределы стены, к ближайшей розетке, куда я бы подключил трансформатор на 24 В переменного тока.Мне не понравилась эта установка, потому что я не хотел, чтобы провод к трансформатору был открыт там, где был установлен термостат. Установка выглядела бы намного чище, если бы вся проводка проходила через стену, как это было раньше.

Мне понадобилось 4 проводника. Два от котла и 2 от трансформатора 24в. Ближайший провод, который я смог найти, был 5-жильным проводом термостата, который я использовал. Я собирался провести 5-жильный провод от термостата до подвала, а затем соединить еще 2 кабеля в подвале.Один комплект из 2 проводов идёт к котлу и ещё два идёт к трансформатору, который будет вставлен в стену. Я использовал тот же пятижильный провод повсюду (за исключением соединения между котлом и новым проводом, где я использовал существующий трехжильный провод).

Для проводки термостата нет стандартной цветовой кодировки. Я решил использовать следующее соглашение. R — красный, W — белый, Rc — желтый, C — синий. Желтый и синий провода пойдут к трансформатору, и, поскольку это трансформатор переменного тока, их можно будет переключить.

Пятижильный провод будет пропущен по стене в мой подвал. Оттуда я разделю его на две части. Красный и белый будут подключаться к существующему проводу в моем подвале, который входит в мой котел и подключается к клеммам R и W на моем котле. Желтый и синий провода будут проходить по другому проводу, который идет к подключаемому трансформатору на 24 В переменного тока, который будет подключен к ближайшей розетке в подвале.

Шаг 2. Выключите систему HVAC

Прежде чем что-либо делать, выключите питание вашей системы HVAC.Это будет зависеть от системы, но рядом с вашей системой должен быть какой-то выключатель, или может быть выключатель, специально помеченный на вашей главной панели автоматического выключателя.

Шаг 3: Снимите старый термостат

Ваш новый термостат будет поставляться с инструкциями и этикетками для проводов. Следуйте инструкциям, чтобы пометить существующие провода наклейками, чтобы вы знали, какой провод какой.

После того, как вы промаркируете свои провода, но перед тем, как полностью отсоединить их от старого термостата, оберните карандашом существующие провода и / или приклейте провода к стене, чтобы они не соскользнули в отверстие.

Если вам нужно просверлить отверстия для новых анкеров, чтобы ввинтить новый термостат, сделайте это сейчас. К счастью, я заменял другой программируемый термостат Honeywell, в котором использовалось такое же расстояние между отверстиями.

Шаг 4: Запустите новый провод термостата

Это сложная часть, и то, как вы прокладываете провод, будет зависеть от того, как проложен ваш существующий провод. Мне повезло, и у моего термостата был прямой спуск по стене, на которой он был установлен, до моего подвала. Потянув за провод сверху и снизу в подвале, я смог определить, что провод не был прочно прикреплен к стене, и я смогу вытащить его.Типы застежек, которые я видел в подвале, были довольно неплотно прилегающими. Если это не ваш случай, вам будет труднее протянуть новый провод. Возможно, вам придется проделать небольшие дыры в стенах здесь или там. Рыболовная проволока может быть сложной задачей, и вы можете нанять электрика, который сделает это за вас. Помните, лучше не пытаться решать эту проблему, когда очень холодно, и вы не хотите оставаться без тепла в течение нескольких дней, если что-то пойдет не так.

Подготовьте рыболовную ленту

Когда я впервые использовал ленту GB Fish Tape, было очень трудно вытащить ее из катушки.Вы должны вытащить стальную ленту вручную. Он покрыт маслом, что делает его сложным. Я взял ленту на улицу, не делайте этого на ковре, иначе масло запачкает его, и вытащил как можно большую часть ленты вручную. Затем я наступил на конец и потянул за катушку, медленно вытягивая всю ленту. Поскольку моего досягаемости было недостаточно, я спустился по ленте, чтобы изменить то место, где я оказывал давление. Будьте осторожны, чтобы при этом не сильно согнуть стальную ленту. Как только я вытащил всю ленту, я намотал ее и повторил все процессы.Теперь, когда я использую рыбную ленту, она легко выходит.

Прикрепите проволоку к рыболовной ленте

Сверху, где старый провод выходил из дыры в стене, я прикрепил провод к концу рыболовной ленты. В конце есть небольшое отверстие, через которое я пропустил провода, а затем изолентой скрепил все вместе. Убедитесь, что лента наложена аккуратно, чтобы точка соединения не была значительно толще, чем толщина провода. Потяните за него несколько раз, чтобы убедиться, что проволока не оторвется от рыболовной ленты, пока вы протягиваете ее через стену.

Убедитесь, что у вас достаточно размотанной ленты, чтобы дотянуться до другого конца отверстия.

Потяните провод вниз

Затем я спустился в свой подвал, где старый провод термостата выходил из досок пола. Я осторожно натянул старую проволоку, пока рыбная лента не опустилась до рабочего уровня. Мне пришлось однажды подбежать, чтобы накормить ленту для рыбы, когда мне показалось, что она сильно зацепилась. Эта операция будет проще, если у вас есть один человек, направляющий ленту сверху, а другой — снизу, но это выполнимо с одним человеком.

Присоедините новый провод к рыболовной ленте

Сначала я размотал проволоку достаточной длины и немного распрямил ее. Я позаботился о том, чтобы размотать достаточно проволоки, чтобы, когда я потянул конец наверх, катушка все еще была на земле, так что вес катушки не потянет проволоку обратно вниз.

Я снял примерно 1,5 дюйма коричневой внешней обмотки проводов, обнажив 5 отдельных цветных проводов. Я пропустил эти провода через отверстия в конце рыбной ленты. Затем я взял 3 отдельные жилы одну за другой и намотал их вокруг кончик рыбной ленты.Два в одном направлении, а другой в другом. Это поможет закрепить провода на ленте. Наконец, я надежно обернул соединение изолентой и несколько раз потянул за него, чтобы убедиться, что он не разорвется, пока протягиваю провод через стену.

Я сделал снимок перед тем, как обмотать соединение изолентой, чтобы показать вам, как я прикреплял провод к концу ленты. К сожалению, я не понял, что фотография не получилась, когда я ее сделал. Надеюсь, приведенного выше описания будет достаточно.В любом случае важно, чтобы он обеспечивал некоторую безопасность и не увеличивал ширину.

Протяните новый провод через стену

Первый шаг — начать подачу проволоки снизу вверх, пока соединение между рыбной лентой и проводом термостата не пройдет через отверстие. Это одна из точек, где может зацепиться провод. С двумя людьми это сделать проще, но я справился сам.

После того, как соединение было установлено, я дважды проверил, что провод прямой и достаточно ли размотанных.

Затем я поднялся наверх и осторожно натянул ленту с рыбой, пока новый провод не вышел из дыры в стене.

Я убедился, что у меня достаточно проволоки для работы, и обмотал новую проволоку лентой, удерживая ее на катушке, чтобы проволока не соскользнула обратно в отверстие. Вы также можете обернуть провода чем-то вроде карандаша.

Шаг 5: Подключите провода к опорной пластине термостата

С новым проводом, проткнутым через стену, пора было приступить к подключению нового термостата.Я обрезал провод до нужной длины, чтобы из стены выступало около 4 дюймов. Я разобрался с беспорядком, связанным с разворачиванием изоленты с конца и рыболовной лентой позже. Я начал с того, что снял пару дюймов коричневой внешней оболочки провода, чтобы обнажить 5 отдельных проводов с цветовой кодировкой внутри. Затем я намотал зеленый провод обратно на основной пучок проводов, так как я не собирался его использовать, затем я снял примерно 3/8 дюйма с конца 4 оставшихся проводов, как показано.

Снять перемычку

Основание термостата идет с металлической перемычкой, соединяющей Rc и R, она выглядит как небольшая скоба.Эту перемычку необходимо удалить, чтобы можно было подключить термостат к независимому силовому трансформатору. Чтобы удалить его, используйте небольшую прецизионную отвертку с плоской головкой, чтобы ослабить два винта для Rc и R в черной клеммной колодке. Вам не нужно откручивать их полностью, только до тех пор, пока вершины винтов не будут на одном уровне с верхней частью черной клеммной колодки. После того, как оба винта будут ослаблены, просто вытяните перемычку.

Клемма Rc используется для подключения реле охлаждения. Если ваш термостат контролирует и вашу систему отопления, и систему охлаждения, я не уверен, как вы подойдете к подключению внешнего трансформатора.В этом случае вам, вероятно, потребуется подключить провод C вашего термостата непосредственно к трансформатору в вашей 24-вольтовой системе HVAC.

Присоединить провода

Один за другим вставьте конец каждого провода в соответствующую клеммную колодку и прикрутите его, чтобы удерживать на месте. Я использую соглашение:

.

• R — Красный (к котлу)
• W — Белый (к бойлеру)
• Rc — желтый (к трансформатору)
• C — синий (к трансформатору)

Как только провода будут прикреплены, вы можете прикрепить опорную пластину к стене.Я использовал небольшой уровень сбоку, чтобы убедиться, что основание установлено прямо. (Верхняя часть термостата и опорная пластина изогнуты.) Изображение получилось не таким прямым :), но вы можете видеть, как 4 провода прикрепляются к опорной пластине термостата.

В зависимости от вашей системы HVAC ваша проводка может отличаться.

Шаг 6: Подключите термостат к трансформатору

Вернувшись в подвал, я протянул новый провод к месту соединения с проводкой, идущей к печи.Я думаю, когда они установили мой новый котел, они соединили провод нового термостата со старым, и точка подключения была на стене над котлом. Я протянул новый провод к этой точке, дал себе немного дополнительных возможностей поработать в случае каких-либо ошибок, перерезал провод и надежно прикрепил его к стене.

Затем я снял около 2 дюймов коричневой внешней оболочки провода. Как и раньше, я снова обернул зеленый провод вокруг основного провода, так как я не собирался его использовать. Затем я снял около 3/4 дюйма с концов 4 оставшихся провода.

Затем я определил, куда я собираюсь подключить трансформатор 24 В переменного тока, и отмерил нужную длину провода от катушки. Я знал, что у меня останется дополнительный провод термостата, и я буду использовать его вместо другого двухжильного провода, так как мне не понадобятся все 5 для этого запуска.

Обрезав провод до нужной длины, я снял концы проводов, намотал каждый на одну из двух винтовых клемм на трансформаторе и затянул их.Положение этих двух проводов не имеет значения, поскольку это трансформатор переменного тока. Я выбрал именно этот трансформатор на 24 В переменного тока (MGT2440), потому что у него были винтовые клеммы.

Затем я подключил желтый провод, идущий от трансформатора, к желтому проводу, идущему от термостата. Я зачистил концы обоих концов примерно на 3/4 дюйма, с помощью плоскогубцев намотал провода друг на друга по часовой стрелке и закрепил их оранжевой гайкой. Я повторил процесс для синего провода от трансформатора к проводу термостата.

Прежде чем продолжить, я хотел убедиться, что термостат получает питание, поэтому я подключил трансформатор, побежал наверх, вставил термостат на его основание и был счастлив увидеть экран 🙂

Я уже настроил параметры беспроводной сети, когда тестировал трансформатор на 24 В переменного тока, прежде чем я столкнулся со всеми этими проблемами.

Шаг 7: Подключите термостат к котлу

От котла до старой проводки термостата шел трехжильный провод.К счастью, эта новая проводка имела цветовую маркировку, поэтому я знал, какие цвета идут на клеммы R и W на котле. Один за другим я прикрепил красный провод к новому проводу, который я провел от термостата к подвалу, сняв 3/4 дюйма нового провода и обернув его вокруг провода, идущего к клемме R термостата в котле. Котел провод был предварительно подключен к старому проводу и уже зачищен.Я закрыл соединение гайкой для провода и повторил процесс для белого провода с проводом, который идет к клемме W на котле.

Я щелкнул выключателем, чтобы снова включить котел, и побежал наверх, чтобы убедиться, что все работает. Я включил термостат и проверил, загорелся ли котел. Находясь внизу рядом с котлом, я с помощью телефона выключил термостат, и через несколько секунд котел выключился. 🙂

Шаг 8: Завершение

Теперь, когда я знаю, что все работает правильно, я обернул изолентой проволочные гайки, чтобы они были надежно закреплены, и использовал конопатку противопожарного блока в отверстии от подвала до стены, где проходит провод нового термостата.На всякий случай я дважды проверил, все ли работает. С помощью приложения на телефоне я могу регулировать термостат из любого места.

Одна из приятных особенностей подключения термостата к стене заключается в том, что свет на термостате всегда может оставаться включенным, и мне не нужно беспокоиться о разряде батарей. Термостат находится рядом с отверстием, в которое я обычно натыкаюсь, когда спускаюсь за стаканом воды посреди ночи. Надеюсь, пальцы на ногах исчезнут, и мне никогда не придется беспокоиться о замене батареек.

% PDF-1.5 % 11 0 объект > эндобдж xref 11 74 0000000016 00000 н. 0000002146 00000 п. 0000002243 00000 н. 0000002754 00000 н. 0000002779 00000 н. 0000003432 00000 н. 0000003697 00000 н. 0000003810 00000 н. 0000003921 00000 н. 0000007442 00000 н. 0000007477 00000 н. 0000007911 00000 п. 0000008470 00000 н. 0000009090 00000 н. 0000009219 00000 п. 0000029976 00000 н. 0000049608 00000 п. 0000069309 00000 п. 00000 00000 п. 0000109473 00000 п. 0000109498 00000 п. 0000110078 00000 н. 0000110212 00000 п. 0000128968 00000 н. 0000129233 00000 н. 0000129660 00000 н. 0000130200 00000 н. 0000130651 00000 п. 0000130676 00000 н. 0000131014 00000 н. 0000131039 00000 н. 0000131508 00000 н. 0000131533 00000 н. 0000131669 00000 н.
