выбор устройства, особенности монтажа и правила проверки установки

Электрический щиток содержит множество элементов, вроде контакторов, импульсных реле, выключателей нагрузки и, конечно же, автоматов. Все эти устройства модульные и выполняют определенную функцию.

Наша сегодняшняя задача – разобраться с автоматическими выключателями, какое их назначение, какие они бывают, а также, правильное подключение. Это будет полезно тем, кто не слишком искушён в электронике, но задается вопросом, как заменить старый автомат.

Краткое содержимое статьи:

Основные задачи

Автоматические выключатели или простым языком автоматы предназначены для коммутации, или отключения-включения электрической цепи. Специальный рычажок отвечает за включение и выключения электричества. Помимо этого, исходя из названия, он может делать это без участия человека. Автоматическое отключение происходит при превышении током допустимых значений и возникновении короткого замыкания.

Яркий пример – вы включили в сеть несколько мощных электроприборов, вроде утюга, чайника, микроволновой печи, ток превысил допустимые показатели и автомат отключил питание.  В противном случае, могла расплавиться изоляция, возникнуть короткое замыкание.

Кроме этого, стоит учитывать важный момент, которым многие пренебрегают – автомат не защитит от поражения током человека. Его основная функция – держать в сохранности провода, кабели, и электроприборы.

Строение

Автомат является сложным устройством, а в современных моделях присутствуют электронные блок, которые улучшают работу устройства. Классический выключатель содержит клеммы для входа и выхода. Последний соединен с биметаллической пластинкой, которая гнется от нагрева и тем самым выключает изделие.

При коротком замыкании, ток в соленоиде электромагнитного расцепители создает магнитные потоки, которые могут разомкнуть цепь, воздействуя на пружину. В качественных изделиях, все это происходит за доли секунд.

Схемы устройства и подключения автоматов помогут вам разобраться с их принципом работы.

Выбираем изделие

Автоматический выключатель выбирается, исходя из используемых кабелей, а также характера нагрузки. Каждое устройство промаркировано и обозначены основные характеристики работы.

Помимо торговой марки, стоит обратить внимание на номинальное напряжение и частоту, номинальный ток. Номинальная отключающая способность указывает допустимое значения для тока КЗ, которое автомат сможет отключить – обычно, для быта хватит от 4 до 6 кА.

Монтаж и включение

Инструкция, как подключить автомат, предназначена для «неопытных» пользователей – профессиональные электрики справляются с этой задачей очень быстро. Сразу стоит сказать, что в электрических щитках есть специальная рейка, на которой закрепляются выключатели. Поэтому, подготовьте стандартный набор инструментов – отвертки, кусачки, стриппер.

Для начала, обесточьте питание щитка и убедитесь, что напряжение отсутствует – индикаторная отвертка поможет с этим делом. Установите автомат в нужную позицию, и если есть необходимость – поставьте ограничители.

Верхний контакт должен быть соединен с фазой аппарата ввода, а нижний – с фазой цепи, которую нужно «защищать». В случае с двухполюсным выключателем, левая клемма подключается к фазе, а правая – к «нулю». Нижний левый контакт, в свою очередь, уходит на фазу вашей цепи, а правая клемма — на ноль.

Далее, стоит уложить грамотно все кабеля, чтобы входящие были у верхних клемм, а выходящие – у нижних контактов. Пластиковые хомуты помогут объединить все в пучки. Старайтесь не допускать резких поворотов провода, иначе он будет ломаться в этих местах. Также, не должно быть натяжения.

Для подключения автоматов своими руками, подведенные кабеля нужно подготовить – снимаем немного изоляции, поместите в соответствующие клеммы и затяните их. Если используются многожильные провода, используйте специальные наконечники и ни в коем случае, не используйте паяльник для того, чтобы облудить их.

Включите напряжение и проверьте мультиметром, входное и выходное напряжение изделия. Автомат, лучше всего, промаркировать – так вы не запутаетесь, к какой защищаемой цепи принадлежит устройство.

Фото подключения автомата в щитке

Вам понравилась статья? Поделитесь 😉



Как правильно подключить автоматический выключатель — инструкция |

Сделав расчет автоматического выключателя и выбрав подходящую защиту, необходимо правильно ее подключить. На первый взгляд, в этом нет никаких сложностей. Процедура достаточно простая: зачищаем кабель, вставляем в клеммы и затягиваем винты. Но, как показывает практика, многие неопытные пользователи делают при этом ряд серьезных ошибок.

• Как правильно подключать фазу — сверху или снизу?
• Существует ли разница ввода?
• Ошибки подключения одножильного провода
• Как правильно зажимать соединение?
• Неправильная коммутация жил с разным сечением в одной клемме
• Как правильно оконцевать жилы перед соединением?
• Присоединение многожильного провода к автомату
• Можно ли паять провод под зажим?
• Какие гребенчатые шины использовать?
• Зачем разделять автоматы на группы?
• Для чего нужны подвижные защелки на корпусе?

И так, давайте разберем основные моменты правильного подключения автоматического выключателя в распределительный щит и рассмотрим наиболее распространенные ошибки.

Как правильно подключать фазу — сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные — снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.



Существует ли разница ввода — подключать автомат сверху или снизу?

При перегрузке или коротком замыкании нагревается проводник и плавится изоляция. Внутри корпуса находятся тепловой и электромагнитный механизмы расцепления, которые срабатывают при сверхвысоких токах. Исходя из принципа срабатывания, нет разницы, через какой из контактов будет проходить электричество.

Некоторые известные производители (ABB, Hager) допускают подключение силового кабеля к нижней клемме. Специально для этого корпус оборудуется зажимами под гребенчатые шины.

В обозреваемых выше моделях неподвижное соединение находится сверху (как и в старых образцах советского производства). Но, как определить его местонахождение в китайских моделях без обозначений на корпусе?!

Согласно правилам ПУЭ, коммутация питающего провода сверху является требованием эстетики и порядка. Аналогичным образом, сверху подключаются и промышленные рубильники РБ — при отключении электрик точно будет знать, что нижнее соединение обесточено.

Но, как показывает практика, фаза может быть подведена и снизу и даже с боку, в зависимости от планирования проводки. Как правило, чем более качественно произведен монтаж модульного оборудования в электрощитке, тем быстрее и проще определить направление движения тока, независимо от места входа фазы.

Неправильное подключение одножильного кабеля к автомату

Давайте разберем наиболее распространенные ошибки, допускаемые при подключении.

Первая ошибка — зажим изоляции в соединении

Довольно часто неопытные пользователи зажимают в клемме вместе с проводником край изоляции, которая может оплавиться.

В лучшем случае, эта ошибка проявится выгоранием автомата и обесточиванием помещения, в худшем — может спровоцировать пожар.

Исходя из такой опасности, рекомендуется перед подключением всегда проверять затяжку проводниковой жилы в контактном соединении.

Вторая ошибка — коммутация жил с разным сечением в одной клемме

Для подключения нескольких автоматов к силовой линии лучше купить гребенчатую шину. Если ее нет под рукой, можно самому сделать перемычку из проводниковой жилы.



Делается перемычка довольно просто: берем цельный кусок провода и, не снимая изоляции, формируем перемычку подходящего размера.

Далее, просто зачищаем изоляцию на изгибе с одной стороны.

Электрики не рекомендуют объединять автоматы перемычками из кабеля разного сечения, так как при зажиме хорошо стягивается только жила с большим сечением, меньший проводник с плохим контактом может оплавить корпус и привести к пожару.

Пример: к первому выключателю была подключена жила сечением 4 мм², к остальным — 2,5 мм². На фотографии хорошо видно, как из-за плохого соединения увеличилась температура меньшего проводника, который оплавил изоляцию и корпус.

Для наглядности давайте попробуем подключить два провода сечением 2,5 мм² и 1.5 мм². Каким бы сильным не был зажим, жила с меньшим сечением свободно прокручивается в клемме.

На фото провода с разным сечением в дифавтомате — меньший искрит и оплавляет изоляцию.

В дорогих сериях крупных производителей, таких как Legrand например проблема подключения проводов с разным сечением была решена при помощи специальных зажимов, которые их спрессовывают и прочно удерживают в соединении с контактом. Или Hager, которые используют технологию Bi-Connect.

Для большей прочности соединения на стенках зажимов делаются насечки, которые иногда можно встретить даже в дешевых аналогах. Подключение многожильного кабеля без наконечника тоже допускается, только через определенное время нужно подкручивать зажимные винты.

Третья ошибка — оконцевание жил кабелей

С конца провода снимается изоляция на 10 мм, вставляется оголенной частью в контакт и затягивается винтом — именно так чаще всего электрики выполняют подключение.
Как результат, контакт неплохо держится, но его прочность можно улучшить, просто сделав U-образный изгиб на концовке.

Таким образом увеличивается площадь соприкосновения проводника с зажимом, что увеличивает надежность подключения.

Присоединение многожильных кабелей к АВ

При монтаже чаще всего используется мягкий многожильный кабель — он проще монтируется, чем одножильный, но при его подключении тоже есть некоторые особенности.

Одна из наиболее распространенных ошибок — обжим провода без оконцевания, при котором тонкие жилки из-за передавливания обламываются и отпадают. Кабель начинает терять площадь сечения, из-за чего ухудшается прочность контакта, что может привести к уже известным последствиям.



Перед подключением в соединение, многожильный провод нужно оконцевать с помощью вот таких наконечников.

Для крепления двух проводов в одном зажиме применяется специальный наконечник НГИ-2, позволяющий также формировать перемычки для группового подключения нескольких АВ.

Можно ли паять провод под зажим?

Некоторые пользователи с целью экономии и из-за нежелания тратиться на наконечники и другие «монтажные мелочи» делают оконцевание проводников с помощью пайки.

Какую опасность может нести такое подключение?

Со временем под воздействием температуры от проходящего тока припой начинает плавиться. Возникает необходимость регулярно проверять прочность соединения, и подкручивать зажим. На практике, никто не уделяет этому внимание. Проводник все больше греется, а соединение ослабевает, как результат — контакт выгорает, что может спровоцировать пожар.

Использование гребенчатой шины или зачем «придумывать велосипед»?

К счастью, есть отличный аналог, заменяющий перемычки — гребенка. Ее применение имеет ряд преимуществ:

• Простой монтаж;
• Более надежные соединения контактов;
• Безопасность в эксплуатации, так как токопроводящие части полностью заизолированы;
• Универсальность, ведь Вы всегда можете обрезать шину под нужную длину;
• Удобство распределения модульных устройств на группы;

При монтаже распределительного щита это не только отличное практическое решение, но и эстетический фактор. В случае расширения сети и установки других устройств, демонтаж перемычек вызовет массу трудностей, но не гребенки, которые можно быстро и безопасно извлечь, а затем установить заново. Для надежной и прочной фиксации используются гребенки двух типов:

• штыревые гребенки;
• вилочные (U-образные).

Штыревая более удобная при монтаже чем U-образная, но ее соединение менее прочное. Вторая обладает большей площадью соединения, которая размещена вокруг стягивающего винта, из-за чего контакт практически невозможно выдернуть, даже применив силу.

Из-за того, что некоторые корпуса обеспечены зажимами под определенный тип шины, практически, у каждого электрика при себе всегда есть и те и другие.

Как правило, в премиум сериях есть одновременно зажимы под оба вида шин.

Разделение автоматов на группы

Модульные устройства в шкафчике принято разделять на несколько групп по селективности электроснабжения. Самый простой пример — разделить розеточную линию и освещение. К тому же розеточных линий может быть несколько — для комнат, кухни, ванной и т.д. Как правило, отдельная группа выделяется гребенкой, где к одному из устройств подводится фаза.

С точки зрения безопасности и эстетики по бокам шины ставятся заглушки, закрывающие контакты изоляцией, что удобно, если две группы находятся очень близко. Правилом хорошего тона считается использование в щитках ограничителей на DIN-рейку. Они выполняют три важные функции:

• Разделение на группы для удобства работы;
• Обеспечение теплоотвода;
• Прочная фиксация корпусов.

При плотном размещении большого количества автоматов с подведенным током происходит их нагревание. А так как пространство между ними минимальное, воздух не циркулирует и температура поднимается, из-за чего меняются характеристики тепловых расцепителей.

Подвижные защелки — для удобства монтажа

В зависимости от перспектив расширения сети, которое повлечет за собой увеличение количества автоматов, стоит обратить внимание на их крепления, которые могут фиксироваться на DIN-рейке с помощью одной или двух подвижных защелок.

Почему две защелки — лучше? Многим неопытным пользователям может показаться, что нет разницы в способе крепления модуля, но при первой же замене автомата все станет ясно — для извлечения устройства с одной подвижной защелкой потребуется полная разборка всего щита. Этой проблемы можно избежать, если приобрести АВ с двумя подвижными защелками.

Например, они есть в Hager в серии N, извлечение которых происходит за пару минут с помощью отвертки, в отличие от других типов крепления, на демонтаж которых уйдет много времени и нервов.

Если вы только стоите перед выбором, наши квалифицированные менеджеры всегда готовы прийти на помощь.

Автор: Владислав C.

Как запитать шину на автоматах

Содержание

1. Как подключить автомат в щитке без ошибок
2. Подключение автоматов в щитке – вход сверху или снизу?
3. Подключаем провода к автомату – кабель с монолитной жилой
4. Присоединение к автомату многожильных проводов
5. Шина гребенка для автоматов
6. Соединительная шина гребенка для автоматов
7. Конструкция соединительных шин
8. Схема подключения автоматов через соединительную гребенку
9. Подключение УЗО и дифавтоматов с помощью гребенки
10. Видео

Как подключить автомат в щитке без ошибок

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно, в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы IEK. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка 1 – Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка 2 – Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше, будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Провод сечением 1,5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего, провод с меньшим сечением болтается и искрит.

Ошибка 3 – Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Корме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный, его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к пожару.

Поэтому если при монтаже используется многожильный, провод то для его оконцевания нужно применять наконечники НШВИ.

Источник

Шина гребенка для автоматов

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое гребенка для автоматов, как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место. В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться. Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов. Вот почему нужно обращать внимание на электриков, которые выполняют работы.

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно соединительная шина гребенка для автоматов. Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Конструкция соединительных шин

Если речь идет о двухполюсной гребенке, то здесь в пластиковом корпусе размещены две шины. Примечательно, что на одной шине зубья будут изогнутыми. В качестве примера рассмотрим гребенку для автоматов hager на 12 модулей.

В трехполюсной гребёнке находятся три медные шины, которые расположены в едином корпусе. Каждая шинка вставлена в свою направляющую с наличием между ней изоляции в виде пластиковой перегородки. Как правило, такие гребенки используются редко.

С количеством полюсов разобрались, теперь что касается модулей (зубьев). Гребенки в электротехнических магазинах продаются стандартной длины. Число модулей может быть: 12,24,36,48,60. Скорее всего, могут быть и больше, но мне они не встречались. Расстояние между контактами на гребенке составляет 17.5 сантиметров.

Вилкообразные контакты гребенки hager KDN163A-AC230-400V:

А так выглядит двухполюсная шина hager KDN263A-AC230-400V с типом контактов FORK (вилка):

Самый ходовой вариант – это штыревой контакт. В отличие от вилкообразного контакта, штыревой подходит для всех защитных аппаратов не зависимо от фирм производителей.

Шины соединительные для автоматов с контактами вилкообразного типа подходят не для всех защитных устройств, а только для защитной аппаратуры брендовых фирм таких как ABB, hager и т.п.

Как быть если длина гребенки большая (даже если взять наименьшую на 12 модулей шину). Понятно, что для подключения трех или четырех автоматов всю шину целиком не нужно запихивать в щиток. Ее нужно как то отрезать. Как это можно сделать? Все очень просто. Вытаскиваем из пластикового корпуса шину, берем обычные ножницы по металлу, ножовку (у кого что есть) и отрезаем такой длины которая нам нужна. Затем берем пластиковый корпус и отрезаем его по длине на 1.5 – 2 см больше чем сама шина. Это для того чтобы оголенные части гребенки были скрыты и не торчали по краям. Можно для защиты краев использовать специальные заглушки.

Схема подключения автоматов через соединительную гребенку

Итак, мы подошли к главному разделу данной статьи применение гребенок на практике и в качестве примера рассмотрим, как подключить группу автоматов соединительной шиной гребенкой. Для того чтобы подключить целую группу автоматов, я использую однополюсные гребенки.

В качестве примера рассмотрим подключение автоматов фирмы Schneider Electric. Берем гребенку, вытаскиваем из нее медную шину, отрезаем три, пять, семь зубьев, в общем столько, сколько нам нужно. Затем уже по длине медной шины отрезаем пластиковый корпус с запасом так, чтобы с краёв гребёнки не торчат различные детали.

Затем закручиваем гребенку под весь ряд установленных автоматов и подсовываем питающий провод к одному из зажимов. В этом месте будет выполнено совместное подключение провода с шиной в автомате. В итоге будет получена красивая разводка. Забыл упомянуть, что медная шина способна выдержать нагрузку в 63 Ампера.

Если вы внимательно читали статью, то уже знаете, что вилочные контакты подходят не для всех автоматических выключателей. Все дело в том, что определенные фирмы выпускают автоматические устройства защиты с двойным зажимом. Одна из таких фирм hager.

Как видно из фото в автоматические выключатели хагер шина с вилкообразными контактами не входит в обычные зажимы (ровно как и в любой автомат другой фирмы). Вот незадача, шина и автоматы одной фирмы, а контакты не подходят, почему? Вопрос на засыпку! 🙂

Можно рассмотреть поближе контакты:

Но здесь нет ни какой магии и все довольно просто и на мой взгляд гениально придумано. На самом деле шина с вилкообразным контактом должна входить в специальный зажим на автомате (который как раз есть не на всех экземплярах).

У Hager есть два контакта один для гребенки второй для провода.

Один зажим выглядит как обычно в виде прижимной площадки, второй под винт. Именно под этот винтовой зажим и предназначены вилочные контакты.

Так, у автомата хагер в один зажим вставляется питающий провод, а во втором располагается соединительная шина гребенка для автоматов, имеющая вилкообразный контакт, что очень удобно.

Поэтому при покупке такой гребенки учитывайте имеется ли в автоматическом выключателе соответствующий зажим. Иначе в противном случае в обычный автомат такую гребенку не засунешь, и вы зря потратите деньги.

Подключение УЗО и дифавтоматов с помощью гребенки

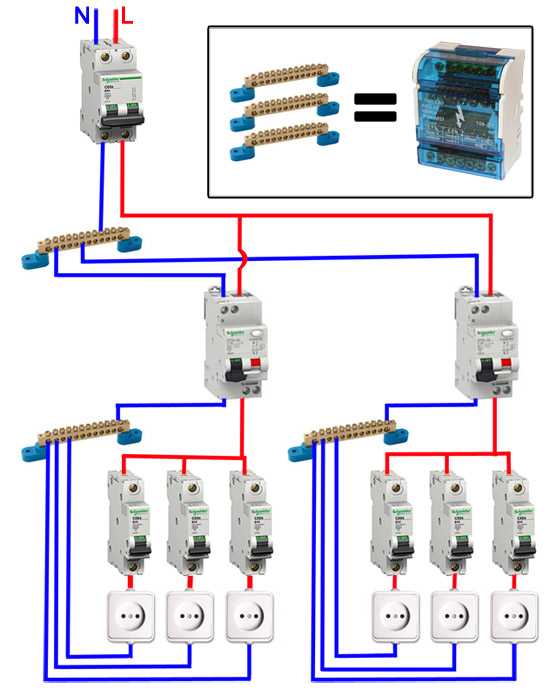

Линии розеток в современной квартире обязательно должны защищаться с помощью УЗО или дифавтоматов. Если вы заботитесь о своей жизни и о жизни своих родных и близких, то у вас в распределительном щитке на каждую линию будет установлена защита от утечки тока.

Эти устройства защиты также можно подключить с помощью соединительных шин. Но в отличие случая с автоматическими выключателями здесь есть одна особенность.

При подключении УЗО с помощью соединительных шин, шина как минимум должна быть двухполюсной (это если узо однофазное). Так как для питания здесь необходимо подводить фазу и ноль.

Использование здесь однофазной гребенки не подходит, ведь при этом произойдет замыкание «ноля» и «фазы» одновременно всех УЗО, установленных в одном ряду. У такой гребенки отходящие зубья должны быть расположены через один. То есть шаг между гребенками составляет один модуль (ширина автомата).

Подключается все очень просто. Например, есть два устройства защитного отключения. Фаза подводится к первой медной шине и зажимается в одном контакте УЗО, а ноль подводится ко второй медной шине и зажимается во втором контакте УЗО. Все последующие УЗО подключаются к обеим гребенкам шин.

Это очень удобно, так как несколько УЗО быстро соединяются между собой. Для этого нет необходимости делать множество перемычек с обязательным соблюдением цветовой маркировки.

Источник

Видео

Подключая автоматы гребенкой, знай об этом

Подключение автоматов гребёнкой

Как правильно подключить автомат. Ошибки при подключении автоматического выключателя.

Как подключать автоматы и УЗО гребенками

подключение автоматов

Соединение автоматов с помощью шины

Шина гребёнка ИЕК для электрощитов под автоматы

Как правильно подключить питание к автомату

Как правильно подключить УЗО

Как подключать автоматы и УЗО гребенками Hager

Как подключить автомат в щитке

Монтаж дифавтомата

После того как вы выберите способ подключения, можно переходить к практическому этапу, а именно к монтажным работам. Монтаж данного устройства является несложным занятием, если вы правильно пользуетесь подсказками и инструкцией. Для того, чтобы вы оперативно и без каких-либо препятствий установили автомат, рассмотрим далее детальную инструкцию, как это можно сделать.

Сначала нужно осмотреть корпус, чтобы в нем не было повреждений и дефектов. Даже незначительная трещина в корпусе может быть причиной некорректной работы. Далее нужно отключить в квартире электрику и проверить точно ли отсутствует напряжение в сети. Сделать это можно при помощи индикаторной отвертки.

На специальной DIN-рейке автомат необходимо зафиксировать таким же образом как это показано на фотографии.

На жилах, которые буду подсоединяться, нужно зачистить изоляцию, для такой задачи лучше пользоваться специальным инструментом для снятия изоляции, использование которого не испортит контакт. Далее нулевой проводник вместе с фазным нужно подключить к устройству

Важно в процессе подключения запомнить, что вводные жилы должны фиксироваться сверху и никак иначе

Дальше нужно включить электричество, после чего проверить работоспособность дифавтомата. Мы рассмотрели несложную технологию установки монтажа дифавтомата. Специалисты рекомендуют использовать только автоматы популярных марок. Не помешает также посмотреть информацию про ошибки во время подключения, они будут рассмотрены дальше в статье.

Недопустимые ошибки при покупке

При выборе автоматических выключателей по нагрузке электромеханики-новички могут допустить несколько ошибок. Неблагоприятные последствия появляются, даже если немного промахнуться с номинальным током. Чтобы такого не произошло — рекомендуется заранее ознакомиться со списком проблем и выходов из них.

Энергетическая мощность соединения выбирается абонентами, когда они заключают новые соглашения. Подбор лучше проводить при участии представителя продавца, производителя.

Для этого технический отдел проводит отдельный анализ и расчёт. Отдельно выбирают место, по которому будет организовано подключение. Изучают оборудование и его способность справиться с существующими нагрузками. Сечение кабеля вместе с номиналом рассчитывают по ней же. Самовольное увеличение нагрузки на ввод жильцами недопустимо, если сеть не модернизируют. Ведь по проекту мощность уже заявлена, проложен питающий кабель.

Можно сказать, что выбор номинальной мощности — ответственность не потребителя, а технического отдела. Если потом появится желание что-то увеличить,0 главное — всё согласовать.

Ориентироваться надо на электропроводку, а не только на мощность бытовой техники, которой снабжён дом.

Если проводка достаточно старая — неправильным будет ориентироваться только на параметры, характерные для бытовых приборов. Иначе велика вероятность, что один из компонентов не выдержит, быстро расплавится. Из-за этого в сети появляются короткие замыкания. При необходимости купить коммутационный аппарат повышенной мощности первым шагом должно стать именно обновление проводки. Условие помогает решать многие проблемы, возникающие во время эксплуатации.

• Если при расчётах получилась средняя характеристика, то выбор делают в пользу большей цифры.
• В случае с дачами и гаражами чем больше мощность автомата — тем лучше.

Интересно. Ведь на загородном участке могут применяться различные электронные приборы с серьёзными запросами по мощности. Если изначально сделать правильный выбор — потом не придётся переплачивать.

Оптимальный вариант — когда вся автоматика стоит от одного производителя, который себя уже зарекомендовал.

Потом сводится к минимуму вероятность появления несоответствий.

За покупкой товара лучше обращаться в специализированные магазины. Хорошо, если это будет официальный дистрибьютор. В этом случае вероятность получения подделок уменьшается. А цены остаются доступными для большинства потребителей.

Особенности эксплуатации

Место монтажа большинства автоматов — на входе у квартиры или дома. Прибор размещают внутри пластиковых боксов, способных выдержать любые условия эксплуатации. Присутствие такого решения в электрической схеме станет залогом для максимальной безопасности объекта. Если параметры сети превысят определённый порог — приборы своевременно проведут отключение. Для правильного выбора достаточно учесть основные характеристики, провести несложные расчёты.

Способы подключения

Однофазные цепи

Для того чтобы ответить на поставленный ранее вопрос, следует исходить из требований ПУЭ, регламентирующих порядок включения связки автомат плюс УЗО. Согласно положениям этого документа, устройство защиты подключается так, как показано на размещённом ниже рисунке.

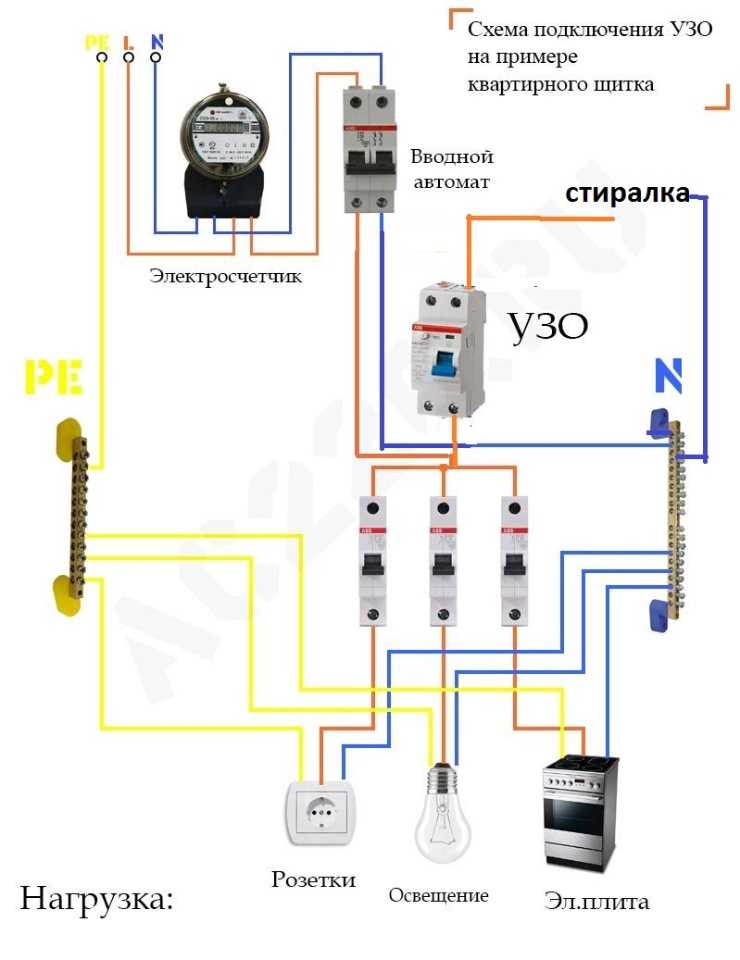

Схема включения однофазного УЗО

При её рассмотрении можно сделать следующие выводы:

• В однофазной сети это устройство практически всегда устанавливается сразу после счетчика;
• К его выходу подсоединяются линейные выключатели (автоматы), от которых проводка разводится по всей квартире;
• Нулевая шина подводится с соответствующей выходной клеммы счётчика на второй полюс УЗО;

Важно! Особое внимание в этой ситуации следует уделить тому, что УЗО подключается после счетчика и до автомата двумя проводами: прямым и обратным (этот момент очень важен с точки зрения возможности его срабатывания). Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

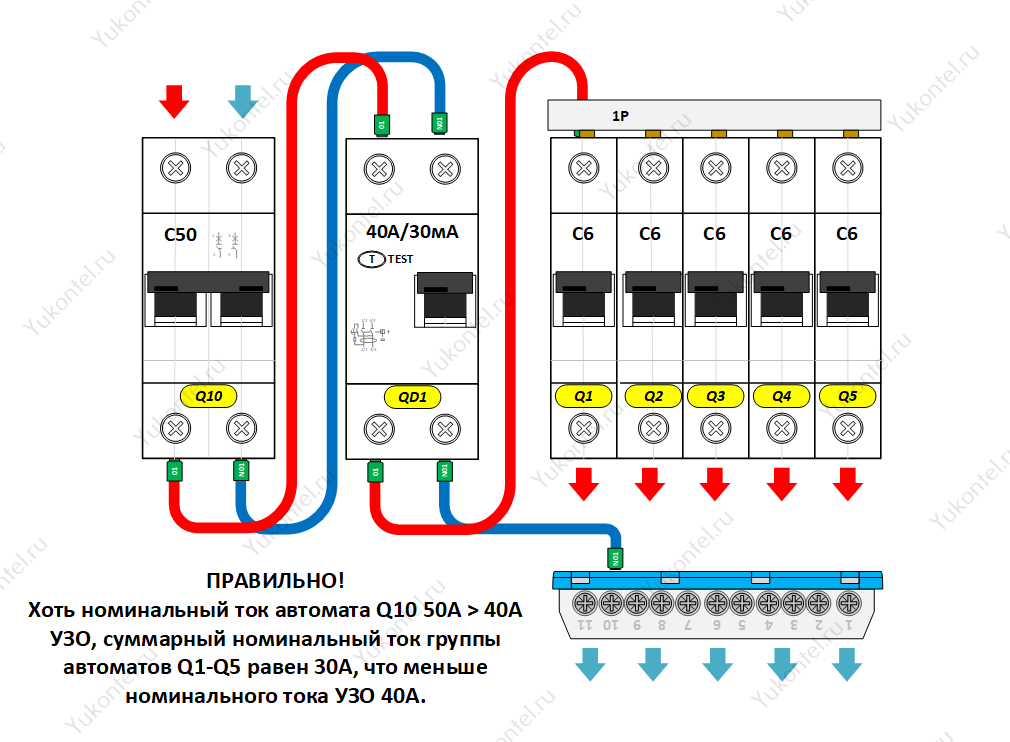

Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом. Относительно правил подводки проводников к устройству нужно отметить следующее

Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу

Относительно правил подводки проводников к устройству нужно отметить следующее. Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу.

Трехфазная сеть

Типовая схема подключения трехфазного прибора предполагает наличие на нём 3-х групп входных и выходных контактов, каждая из которых образует цепочку защиты по одной из фаз (смотрите фото ниже).

Схема включения трехфазного УЗО

Дополнительная информация. Из рисунка видно, что в реальных силовых цепях число входных и выходных контактов УЗО ограничено четырьмя (три фазы плюс земля).

Последнее объясняется тем, что земляная жила для всех трёх фазных линий является общей (на рисунке она выделена синим цветом).

Какой автоматический выключатель установить?

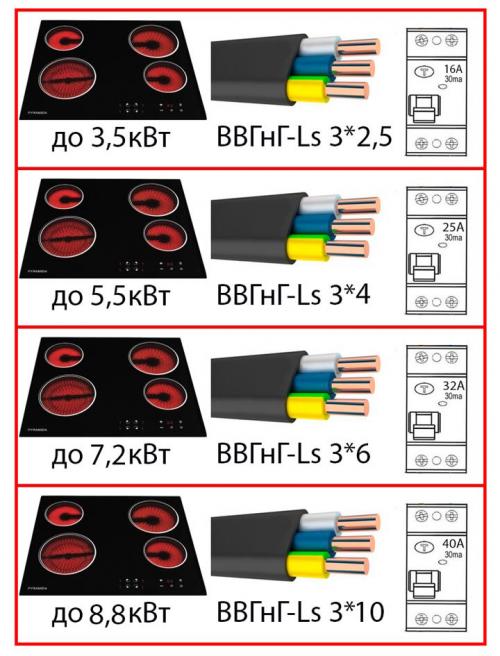

Рассчитывая номинал автоматического выключателя отталкивайтесь от сечения провода, температурной нагрузки, а так же от того, как проводка будет проложена — скрыто или открыто. Учитывайте не предельное пропускание тока, а «спокойное», т.е. должен оставаться хороший запас прочности или проще сказать, чтобы  проводник не грелся из -за завышенного номинала автомата. В другом случае, если у проводника большая пропускная возможность, занижать номинал автомата не стоит — будет постоянно вышибать.

Секционные автоматические выключатели «сажают» на пластину, называемую дин рейкой, встроенной в распределительный щит. Автоматические выключатели бывают 1Р (полюс), 2Р, 3Р, 4Р. Две последние, устанавливаются в трехфазной сети. В однофазной сети 2Р автомат, чаще всего, устанавливают на вводе.

Величины номинальной силы тока автоматических выключателей в быту: 2А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

• Номинальный ток автоматического выключателя
• Времятоковые характеристики электромагнитного и теплового расцепителей автомата
• Коммутационная способность автоматического выключателя
• Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, Sh303L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Однополюсной автомат

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

УЗО и дополнительные приспособления

Не стоит рассматривать автомат отдельно от других компонентов электрощита. Покупая устройство, нужно понимать, что оно будет монтироваться вместе с УЗО. Применять УЗО лучше одного производителя с автоматом и из одной серии. При этом можно быть точно уверенным в наилучшем их взаимодействии. УЗО отечественных производителей уступают по качеству зарубежным. Часто не имеют в серии электромеханических УЗО, но имеют меньшее разнообразие в характеристиках.

Чтобы определить, какой именно автомат следует устанавливать, необходимо учитывать множество разных параметров. Автомат С16 – один из наиболее часто используемых в быту. Мощность позволит защитить оборудование, небольшое число стандартных приборов.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Какой электросчетчик лучше поставить в квартире?

Теперь посмотрим, как следует рассуждать покупателю счетчика:

Конструкция и точность

Если в жилище электроэнергия используется в умеренных количествах, вполне подходящим окажется самый простой механический счетчик.

Устанавливать в таких условиях электронный прибор нецелесообразно, так как экономия, которую он обеспечит за счет более высокой точности, не окупит разницу в цене.

Совсем иное дело, если электричество используется интенсивно. В этом случае погрешность индукционного счетчика, если она будет направлена в сторону завышения, обойдется очень дорого и электронный вариант окупится за несколько месяцев.

Стандартный ряд классов точности: 0.5, 0.7, 1.0, 2.0. Согласно новым ПУЭ класс точности «2.0» является минимально допустимым, поэтому старые счетчики с классом точности «2. 5» сегодня применять нельзя. Чем более точным является прибор, тем дороже он стоит, так что при выборе, опять же, нужно учитывать объемы потребления электроэнергии.

Обратите внимание! Электронные модели также делятся на более и менее точные. Эта характеристика называется «классом точности» и обозначается числом в кружочке

Число — это погрешность в процентах.

Какой электрический счетчик лучше поставить в квартире? Тарифность приборов

Переход на многотарифный учет нужно тщательно обдумать и просчитать, так как с ним не все так однозначно.

Дело в том, что ночью стоимость энергии действительно будет намного ниже обычной однотарифной, но зато днем или в пиковые часы — выше.

Если пользователь, живущий в стандартной квартире со стандартным набором бытовых приборов и ведущий дневной образ жизни, решит перейти на многотарифную схему, он, скорее всего, станет платить больше, чем платил при однотарифной.

Другое дело, если он готов перенести на ночное время, к примеру, стирку и нагрев воды в бойлере (утром водонагреватель выключается) — тогда переход на многотарифную сетку наверняка будет выгодным.

Особый интерес многотарифная схема представляет для лиц, использующих электрическое отопление. Если установить т.н. теплоаккумулятор, представляющий собой большую емкость с теплоносителем, то электрокотел можно будет эксплуатировать только ночью и в этом случае переход на многотарифную сетку позволит сэкономить ощутимую сумму.

Обратите внимание! Тарифные планы на электроэнергию в различных регионах отличаются, поэтому перед проведением расчетов нужно уточнить, с какими ценами придется иметь дело именно вам.

Как выбрать электросчетчик для квартиры по номинальному току?

Подбор счетчика по номинальному току следует осуществлять с учетом этой же характеристики вводного автоматического выключателя (ВА).

Номинальный ток счетчика должен быть как минимум равным номинальному току ВА, но лучше, если он будет на одну ступень выше.

Дело в том, что ВА срабатывает не мгновенно, а через определенный, хоть и чрезвычайно короткий, промежуток времени.

Представим, что мы установили счетчик с тем же номинальным током, что и у ВА, и в сети случилась перегрузка. За то время, пока ВА отключится, через счетчик будет протекать ток выше номинального, а это может вывести его из строя или сократить срок службы. Если же номинальный ток счетчика будет на ступень выше по сравнению с ВА, то он будет практически застрахован от перегрузок.

Что делать, если вводный ВА также еще не приобретен и вы вообще не знаете, какой силы ток можно пропускать в домашнюю сеть? На самом деле ее максимальное значение определяется только выносливостью проводов, которая, в свою очередь, зависит от площади их поперечного сечения.

Ниже размещены таблицы зависимости максимально допустимой силы тока от площади сечения для проводов – медных и алюминиевых:

Какие счетчики электроэнергии лучше для квартиры в зависимости от силы тока?

Таблица 1: медные жилы проводов и кабелей

Сечение токопроводящей жилы, мм2	Однофазная сеть (220 В)	Трехфазная сеть (380 В)
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4,0	38	8,3	30	19,8
6,0	46	10,1	40	26,4

Таблица 2: алюминиевые жилы кабелей и проводов

Сечение токопроводящей жилы, мм2	Однофазная сеть (220 В)	Трехфазная сеть (380 В)
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4,0	28	6,1	23	15,1
6,0	36	7,9	30	19,8
10,0	50	11,0	39	25,7

Как видно, допустимое значение силы тока зависит от сечения провода и фазности подключения.

Способ установки

Тут все зависит от того, где именно вы хотите расположить прибор. Отметим только, что форм-фактор «под DIN-рейку» можно считать более предпочтительным в силу его универсальности: при помощи специальной планки такой счетчик можно зафиксировать и на плоской поверхности.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

• Монтажный нож.
• Отвертки (крестовая и шлицевая).
• Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

• Фазный кабель – белый или коричневый.
• Нулевой провод – черный, синий или голубой.
• Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

• Попадание изоляционного слоя под контактный зажим.
• Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение – фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное – это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Как подключить автомат в щитке. Инструкция

Как подключить автомат в щитке: люди, которые не являются специалистами в области электрики не знают, что находится в щитах. В электрическом щите находятся автоматические выключатели. Кроме них, там могут быть дифференциальные автоматы, выключатели нагрузки, контакторы, импульсные реле и многое другое. Как из всех модульных устройств выделить именно автоматические выключатели, для чего они нужны, как их правильно выбрать, подключить в щитке? Можно подумать, что рядовому потребители не нужны знания об автоматических выключателях, что это удел профессионалов. Возможно. Но, что обычно делает человек, когда не ожидаемо пропадает свет в квартире, или доме? Конечно, открывает щиток, смотрит, какой автомат «выбило» и вновь передвигает рычаг в положение «включить».  Этим действием, человек не владеющий знаниями электро- инженерной отрасли, допускает огромную ошибку. Прежде, чем включать сработавшее модульное устройство, нужно знать причину его срабатывания. Не удивительно, когда после повторного включения, автомат снова выключается.

Нельзя включать повторно автомат, не устранив причину отключения!

Подобные действия несут опасность, как для имущества, так и для жизни людей. Причины срабатывания автоматов могут быть разными, в зависимости от возложенной на них функции защиты и от качества проводки это не зависит.  Но, как быть, если сбои с электричеством произошли, а опытного электрика не дождаться?  Основные причины срабатывания устройства защиты происходят по вине хозяев и проводка здесь не причем. Простые знания устройства защиты, назначение и выполнение правильных действий при его срабатывании помогут решить проблему самостоятельно.

Что такое автоматический выключатель и для чего он нужен?

Автоматический выключатель (автомат) – это устройство, для включения и выключения электричества вручную и автоматического выключения в случае перегрузки сети. Перегрузка сети возникает, когда в одной розеточной цепи включены одновременно несколько электроприборов, превышающих рассчитанную дозу потребления тока. В данном случае сразу среагирует автомат. Например: в одной розеточной цепи из четырех розеток одновременно включаются компьютер, электрочайник, микроволновка, утюг, пылесос. При такой нагрузке ток намного превысит свою норму, провода начнут нагреваться до расплавления изоляции, после чего произойдет короткое замыкание.  Автомат нужен для того, чтобы не допустить перегрев проводов, отключив вовремя электрическую цепь. Короткое замыкание может быть, как в розетке, так и в патроне лампочки. Короткое замыкание – основная причина пожаров в электропроводке. Поэтому очень важно, насколько быстро способен реагировать автомат!

Автомат должен срабатывать до того, как перегреются провода! Очень важно правильно выбрать автоматический выключатель, так, как он выполняет важную функцию в жизни людей. От качества его работы зависит сохранность семьи от несчастных случаев в результате короткого замыкания.  Перед установкой в электрический щит, автоматический выключатель, его нужно подобрать в соответствии с кабелем и характером нагрузки.

Основные характеристики модульных автоматов.

Чтобы понять как подключить автомат в щитке, нужно помнить, что в верхней части автомата указывается торговая марка, фирма- производитель. Лучше выбирать автомат известных брэндов, таких, как: ABB, IEK, EKF. В вопросе выбора лучше посоветоваться с профессиональным электриком. Если имеется надпись 220/400v50, то значит данный аппарат работает в двухфазных и трёхфазных цепях переменного тока, с частотой 50Гц. Данные возможности имеют большинство автоматов, применяемых в быту. Одна из главных характеристик – номинальный ток, которая указывает, какое количество тока в амперах, может проходить через автомат, без его срабатывания. Обозначается она символами in. Чем больше тока, тем меньше, время срабатывания автомата. Если ток больше нормы на 14% — In1.14, то начинает работать тепловой регулятор, но время его срабатывания будет дольше часа, когда in достигнет in 1.50, время срабатывания теплового регулятора составит меньше часа. Чем больше ток, тем меньше время срабатывания. Номинальный ток автомата должен соответствовать норме тока провода, или электрической цепи, которую он защищает от перегрузки. Бывает, когда человек приобретя мощную стиральную машинку включает ее в розетку, в подъездном щитке выбивает автомат. Так, как, нагрузка становится выше нормы допустимой автоматом. Электрики из ЖЕКа предлагают установить автомат, с большим номинальным током. Например: автомат 16А предлагают заменить на 20 А. Действительно, после такой замены автомат перестанет выбивать при работе стиральной машинки. А проводка алюминиевая, тонкая, что не редкость в старых советских домах. При высокой нагрузке провод будет нагреваться, его изоляция плавиться, но автомат не сработает, так, как порог его срабатывания выше.  Так происходят возгорания.

Автоматические выключатели бывают с номинальностью тока: 1А, 2А, 3А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А

В описании автомата, кроме номинального тока, указывается ВТХ- время-токовая характеристика. ВТХ делится на категории В, С, D.  Чем больше кратность идущего тока по отношению к номинальному, тем быстрее происходит срабатывание автомата. Быстрее всех реагируют на превышение выключатели с ВТХ категории B, затем идут категории С, а после D. В квартирах и домах используют категории С и В. При выборе нужно учесть вид нагрузки. Для нагрузок не превышающие потребление тока, нужно выбирать автоматы с ВТХ категории В. Это относится к свету и розеткам.  Для нагрузок превышающие потребление тока, такие как стиральные машины, кондиционеры, холодильники, лучше всего установить автомат с ВХТ категории С.  Но автомат типа В гораздо сложнее найти, чем С. Но специалисты электрической инженерии рекомендуют приобретать автоматы ВТХ категории Д, даже если они дороже. Для установки электрического выключателя в щитке вам понадобится набор отвёрток с прямым и крестообразным шлицем в зависимости от того, какие винты применены в клеммах автомата. Для каждого шлица отдельный инструмент: отвёртка, или бита. Плоскогубцы, кусачки и стриппер. Полностью отключается электричество. Автомат защелкивается в нужном месте на DIN- рейке. Если с двух сторон автомата, есть промежутки, то нужно использовать ограничители, которые не допускают перемещение устройства.  Если подключать однополосный автомат на верхнюю клемму, должна подаваться фаза, а на правую- ноль.  В подключении трехполюсного автомата на верхние клеммы, должны подаваться фазы в порядке слева на право: A, B, C, или L1, L2, L3. С нижних клемм фазы должны идти фазы цепи в том же порядке.  В подключении четырёх полюсном, все тоже самое, как и в трёх полюсном, только добавляется крайний справа провод- нулевой. Нужно проложить подходящие провода к соответствующим клеммам автоматических выключателей. Входящие провода к верхним клеммам, а отходящие к нижним. Следует избегать сильных кручений проводов, чтобы не переломать. Стриппер нужно снять изоляцию с концов проводов на 10 мм. Если автомат с другими выключателями в щитке имеет одну фразу, то нужно воспользоваться шинами- гребенками. Затем провода помещаются в клеммы и зажимаются отвёрткой. Включается электричество, индикатором проверяется наличие напряжения на входе и выходе. Электрический щит закрывается и маркируется.   Если сработал автомат в щитке, то не нужно его сразу включать. Нужно найти источник проблемы. Приключение автомата приводит к нагреванию его биметаллической пластины теплового регулятора и соленоида. Перед повторным включением, нужно подождать какое-то время, чтобы дать автомату остыть, хотя бы пять минут. Нужно проверить в квартире, или доме розетки, выключатели, приборы. Запах горелых проводов, копоть, горячие штепсельные вилки указывают на причину срабатывания. Если с предметами потребления электричества все в порядке, но после повторного включения автомат снова выключается, то проблема в проводке. Следует проверить исправность самого автомата и в случае обнаружения признаков повреждения – заменить на новый.

Подводя итоги статьи, авторы намерены напомнить читателям о главных ее пунктах.

• Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
• Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
• В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
• Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
• При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.

Теперь вы знаете — как подключить автомат в щитке. Надежной и безопасной вам электропроводки!

3 правила как заменить автомат под напряжением и без

Рано или поздно, каждый из нас может столкнуться с моментом, когда приходит время заменить автоматический выключатель в электрощитке.

Случиться это может по разным причинам:

• подгорели контакты

• автомат перестал держать нагрузку

• частые ложные срабатывания и т.
  д.

Наиболее распространенный случай — это выгорание контактов.

Если автомат у вас начал выбивать, а никаких следов его повреждения нет (почерневший корпус или подгоревшая изоляция на проводе), сначала найдите причину его срабатывания и никогда не спешите менять автомат на большую величину.

Запомните, что автоматы выбираются в первую очередь исходя из сечения подключенного к ним кабеля, и уже только потом смотрят на нагрузку.

Но если в вашем случае пришло все таки время замены, следует знать как это сделать правильно.

Рассмотрим два варианта:

• замена автомата со снятием напряжения

• замена под напряжением

Как заменить автомат в щитке

Выражение «замена автомата со снятием напряжения» означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.

После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.

Далее ослабляем винтовые зажимы на выключателе сверху и снизу.

Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.

Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.

Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.

Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.

Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.

Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.

Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.

Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.

Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.

Далее отводите провода в сторону и приступаете к демонтажу выключателя.

Как снять автомат с рейки

Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.

Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.

Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.

Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.

Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.

Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.

Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.

Особенно это неудобно на двух и трехполюсных моделях. Приходится проявлять чудеса ловкости.

Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.

Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.

Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.

Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.

За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.

Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.

Монтаж автомата в щитке

Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.

Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.

Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.

Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.

В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.

При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.

Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.

Профессионалы используют в этом деле специальные динамометрические отвертки.

Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.

Вторая — подключение нескольких жил разного сечения под одну клемму.

Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.

После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.

Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.

Если он у вас конечно имеется.

Замена автомата под напряжением

Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.

Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.

Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.

Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.

От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».

Через них фаза и ноль поступают на пакетный переключатель (пакетник).

В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.

Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.

Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.

Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.

Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).

Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.

Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.

Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.

Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.
Пригласите для этого дела опытных электриков.

Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.

Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.

Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.

Второе — работать нужно не голыми руками, а в перчатках.

Если у вас есть диэлектрические, это наилучший вариант.

При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.

Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.

Пошаговая инструкция и опасности при замене

А теперь рассмотрим сам порядок работы. Сначала выключаете автомат, который требуется заменить.

Менять вы его будете хотя и под напряжением, но без нагрузки. Далее очень важно определить, с какой стороны подходит питание и какой из проводников у вас остается под напряжением.

Не всегда питание на автомат подается сверху, поэтому проверяйте индикаторной отверткой оба зажима. На одном из них лампочка будет светиться, на другом нет.

Здесь стоит сделать важное отступление. Если у вас напряжение на автомат подается через гребенчатую шинку, то спешу вас огорчить — легко и безопасно заменить один выключатель без обесточения, у вас скорее всего не получится.

Вы не сможете элементарно демонтировать старый автомат из этой самой шинки, не отсоединив ее от всех остальных аппаратов в цепочке. А это весьма осложняет задачу.

После того как выяснили, где находится питающий проводник, откручиваете изолированной отверткой винты. Сначала тот, на котором напряжения нет. Потом на втором, где есть 220В.

Что здесь советуют делать профессионалы? Когда будете откручивать второй винт, второй рукой пассатижами, обязательно придерживайте жилу. В момент ослабления контакта, проводник может выскочить или отпружинить в самую неожиданную сторону.

Вы заранее должны предвидеть и предотвратить эту ситуацию. Особенно это касается случаев, когда питающая жила в натяжку идет отводом от ореха с подъездного стояка.

Без пассатиж с изолированными ручками проводники в щитовой лучше не трогать. Даже в перчатках.

Если же сделать этого не возможно, по причине недостатка места, то все операции по перемещению проводников, старайтесь проделывать одной рукой. Вторую при этом следует спрятать за спину.

Если вы фазный провод не откручиваете, а выкусываете бокорезами, делайте это как можно дальше от металлической планки в щитке. Так как в момент перекусывания жилы, лезвия кусачек автоматически оказываются под напряжением.

И если вы ими случайно коснетесь любой части корпуса, будет большой бада-бум! Так как все металлические детали в эл.щитовой являются общим нолем. Соответственно, случайное соприкосновение с ними, тут же вызовет короткое замыкание.

Причем в общем щитке со счетчиками других квартир, это однофазное КЗ, быстро может перейти в межфазное, с гораздо более серьезными последствиями.

После того, как опасный провод демонтирован, на его конец одевается кембрик, кусок термоусадки или он просто обматывается изолентой.

Ваша задача — изолировать его любым доступным способом, пока вы будете менять автомат.

При замене трехфазного вводного модульного автомата под напряжением, все эти операции проводятся поочередно с каждой фазой.

Только не забудьте отметить и запомнить фазировку и правильное расположение фаз.

Когда позволяет запас, отсоединенный проводник отведите как можно дальше. При этом будьте осторожны с его вторым концом, которым он подключен, например к пакетнику или ореху в стояке.

При сильных изгибах жила может отломиться или просто выскочить из плохо зажатого контакта. И тогда делов у вас прибавится.

Если подобная неприятность все же случилась на орешке, то пересоединить на нем провод без погашения всего стояка не получится. В этом случае гораздо безопаснее немного раскошелиться и купить один прокалывающий зажим.

Такими подключают под напряжением вводной кабель на проводах СИП.

Он имеет специальную конструкцию с прокалывающими зубьями. За счет них, вам даже не придется снимать изоляцию с основной фазы по стояку.

Нередко бывают случаи, когда нужно перебрать всю 3-х фазную щитовую в подъезде, а отключения не дают.

В такой ситуации, откусываете старые отводы от стояка, выполненные на орехах и выкидываете все лишнее. Далее без напряжения, спокойно и безопасно собираете новую схему и подключаете все заново к стояку через прокалывающие зажимы.

Но вернемся к нашему автомату. После удаления проводов с него, снимаете старый автомат по инструкции описанной в самом начале. Монтируете на его место новый.

Подключаете к нему сначала провод без напряжения, а затем, сняв изоляцию (кембрик, термоусадку) с кончика фазной жилы, аккуратно пассатижами заводите ее в автомат.

Все что осталось — это хорошо затянуть контакты. Включаете нагрузку и проверяете работоспособность аппарата.

//youtu.be/8443SuqtNhg

Подключите контроллер SHIELD или пульт дистанционного управления

• США
  • Северная Америка
  • Канада
  • США
  • Европа
  • ЧЕХИЯ
  • Дания
  • Финляндия
  • Франция
  • Германия
  • Италия
  • Нидерланды
  • Норвегия
  • Польша
  • Россия
  • Испания
  • Швеция
  • Соединенное Королевство

Shield Controller

Shield Remote

Shield Controller (2015)

Выберите устройство, которое вы пытаетесь с

Подключить свой аксессуаль к

Shield TV

Shield Tablet

PC GEFORCE GTX

.

ПОПЫТКА
ПОДКЛЮЧИТЬ ПРИНАДЛЕЖНОСТЬ К

SHIELD TV

SHIELD TV PRO
SHIELD TV PRO (2015)
SHIELD TV (2015)

ПЛАНШЕТ SHIELD

ПК с GeForce GTX

Подключение контроллера

Для подключения аксессуара SHIELD ^TM индикатор вашего SHIELD должен мигать.

Если индикатор SHIELD TV не мигает, коснитесь и удерживайте кнопку питания на
SHIELD, пока на телевизоре не появится экран «подключить аксессуар».

Далее

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Убедитесь, что контроллер отключен от сети, а затем коснитесь и удерживайте значок NVIDIA 9.кнопку 0049, пока она не начнет мигать. Контроллер должен подключиться через несколько секунд.

Если кнопка не мигает, зарядите контроллер и повторите попытку.

Подключение контроллера

С существующим контроллером или пультом или с новым контроллером, подключенным к телевизору
SHIELD ^TM , откройте приложение «Аксессуары SHIELD» на главном экране телевизора SHIELD и
выберите «Подключить аксессуар». .

Следующий

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Убедитесь, что контроллер отключен от сети, а затем нажмите и удерживайте кнопку NVIDIA
, пока она не начнет мигать. Контроллер должен подключиться через несколько секунд.

Если кнопка не мигает, зарядите контроллер и повторите попытку.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Убедитесь, что на экране телевизора отображается главный экран SHIELD ^TM .

Держите контроллер SHIELD на расстоянии не более 1 фута от телевизора SHIELD. Нажмите и удерживайте кнопку NVIDIA
на контроллере, пока не начнет мигать синий светодиод (чуть выше кнопки NVIDIA).

Контроллер должен подключиться через несколько секунд.

Если светодиод не мигает, зарядите контроллер и повторите попытку.

Контроллер SHIELD

Подождите, пока не появится уведомление «Контроллер SHIELD подключен».

Если светодиод не мигает, зарядите контроллер и повторите попытку.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Запустите приложение «SHIELD ^TM Accessories» на планшете SHIELD.
В приложении нажмите зеленый значок «+».

Далее

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Нажмите и удерживайте кнопку NVIDIA на контроллере
, пока не начнет мигать синий светодиод (чуть выше кнопки NVIDIA).

Контроллер должен подключиться через несколько секунд.

Если светодиод не мигает, зарядите контроллер и повторите попытку.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Запустите приложение «SHIELD ^TM Accessories» на планшете SHIELD.
В приложении нажмите зеленый значок «+».

Далее

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Нажмите и удерживайте кнопку NVIDIA, пока она не начнет мигать. Контроллер должен
подключиться через несколько секунд.

Если кнопка не мигает, зарядите контроллер и повторите попытку.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Для подключения к ПК с GeForce в настоящее время требуется сначала
обновить прошивку контроллера SHIELD ^TM через телевизор SHIELD или планшет SHIELD
до версии 1. 0 или более поздней.

Убедитесь, что на вашем ПК установлена ​​последняя версия программного обеспечения GeForce Experience.
Подключите контроллер SHIELD к компьютеру с помощью прилагаемого USB-кабеля.

Поддержка беспроводного соединения Bluetooth скоро появится.

Загрузите программное обеспечение GeForce Experience по адресу http://www.geforce.com/geforce-experience

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Подождите, пока не появится уведомление «Контроллер SHIELD подключен»

Если светодиод не мигает, зарядите ваш контроллер и повторите попытку.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Убедитесь, что на вашем ПК установлена ​​последняя версия программного обеспечения GeForce Experience.
Подключите контроллер SHIELD ^TM к компьютеру с помощью прилагаемого USB-кабеля.

Загрузите программное обеспечение GeForce Experience по адресу http://www.geforce.com/geforce-experience

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Подождите, пока не появится уведомление «Контроллер SHIELD подключен»

Если светодиод не мигает, зарядите ваш контроллер и повторите попытку.

ПОДКЛЮЧЕНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Убедитесь, что на телевизоре отображается главный экран SHIELD.

Держите пульт SHIELD на расстоянии не более 1 фута от телевизора SHIELD.

Если вы подключаете новый пульт дистанционного управления, нажмите и удерживайте кнопку «Выбрать» на пульте дистанционного управления, пока не замигает индикатор пульта дистанционного управления. Если ваш пульт дистанционного управления был сопряжен с другим устройством SHIELD, нажмите и удерживайте кнопку «Домой» и «Назад», пока не начнет мигать индикатор пульта дистанционного управления.

Пульт дистанционного управления должен подключиться через несколько секунд. Если сопряжение не было завершено, нажмите «Сопряжение вручную» ниже.

Если светодиод не мигает, зарядите или замените батареи и повторите попытку». Телевизор, откройте приложение «Аксессуары SHIELD» на главном экране телевизора SHIELD и выберите «Подключить аксессуар».

Нажмите и удерживайте кнопку «Выбрать» на пульте дистанционного управления, пока не начнет мигать индикатор пульта.

Щит Portenta Vision Shield | Документация Arduino

Arduino Portenta Vision Shield — это дополнительная плата, обеспечивающая возможности машинного зрения и дополнительные возможности подключения к семейству плат Arduino Portenta, разработанная для удовлетворения потребностей промышленной автоматизации. Portenta Vision Shield подключается через разъем высокой плотности к Portenta H7 с минимальной настройкой аппаратного и программного обеспечения.

Arduino Portenta Vision Shield

Arduino Portenta Vision Shield — это дополнительная плата, обеспечивающая возможности машинного зрения и дополнительные возможности подключения к семейству Portenta.

Модуль камеры Himax HM-01B0

HM01B0 — это КМОП-датчик изображения со сверхнизким энергопотреблением, который позволяет интегрировать постоянно включенную камеру для приложений компьютерного зрения, таких как жесты, интеллектуальное определение окружающего освещения и приближения, отслеживание и идентификация объектов

Here you will find the technical specifications for the Arduino® Portenta Vision Shield

Name	Arduino® Portenta Vision Shield
SKU (Ethernet)	ASX00021
SKU (LoRa)	ASX00026
LoRa	868/915MHz ABZ-093 LoRa® Module with ARM Cortex-M0+
Microphone	MP34DT05
Camera	Himax HM-01B0 camera module
Operating voltage	3. 3V
Weight	11 g
Width	25 mm
Length	66 mm

Программное обеспечение и облачное хранилище

Следующие программные средства позволяют программировать доску как в режиме онлайн, так и в автономном режиме.

Arduino IDEArduino CLIIoT CloudWeb EditorOpenMV IDE

Оборудование

Перечисленное ниже оборудование совместимо с данным продуктом.

Платы

Portenta H7

Portenta H7 Lite

Portenta H7 Lite Connected

Первые шаги

Краткое руководство

Краткое руководство по установке экрана с помощью OpenMV IDE.

Предлагаемые библиотеки

LoRa

Библиотека для отправки и получения данных с использованием радиомодулей LoRa®.

MKRWAN

Библиотека MKRWAN позволяет вам использовать функциональность LoRa® и содержит примеры подключения к сети The Things Network, отправки и получения пакетов, а также установки полосы частот для вашего региона.

PDM

Библиотека PDM позволяет использовать микрофоны PDM (импульсно-плотностная модуляция), такие как MP34DT05.

Учебники по Arduino Pro

Полные эскизы Arduino из руководств по Pro.

Основы Arduino

Встроенные примеры

Встроенные примеры — это скетчи, включенные в Arduino IDE и демонстрирующие все основные команды Arduino.

Узнайте

Откройте для себя интересные статьи, принципы и методы, связанные с экосистемой Arduino. Справочник по языку

Язык программирования Arduino

можно разделить на три основные части: функции, значения (переменные и константы) и структура.

Обнаружение BLOB-объектов с помощью Portenta и OpenMV

В этом руководстве показано, как использовать Portenta Vision Shield для обнаружения присутствия и положения объектов на изображении с камеры.

OpenMV

Обнаружение больших двоичных объектов

Машинное зрение

Машинное обучение

Сохранение растровых изображений с камеры на SD-карту изображение.

Камера

Растровое изображение

SD-карта

Подключение Vision Shield — LoRa® к TTN с помощью LoRa®

В этом руководстве объясняется, как подключить ваш Portenta H7 к The Things Network (TTN) с помощью LoRa® Connectivity Vision Shield особенность.

Things Network

LoRa

Vision Shield

Создание базового фильтра лиц с помощью OpenMV

В этом руководстве вы создадите приложение MicroPython с OpenMV, чтобы использовать Portenta Vision Shield для обнаружения лиц и наложения на них пользовательского растрового изображения изображение.

OpenMV

Распознавание лиц

Каскад Хаара

Машинное зрение

Машинное обучение

Обучение пользовательской модели машинного обучения для Portenta H7 это с помощью Portenta Vision Shield.

Машинное обучение

Edge Impulse

TinyML

Tensorflow

Использование Portenta Vision Shield Ethernet с Arduino IDE 9

Ethernet

Portenta Vision Shield

Portenta H7

Arduino IDE

Использование Portenta Vision Shield Ethernet с OpenMV

Узнайте, как для подключения к Интернету с помощью Vision Shield Ethernet, Portenta H7 и OpenMV

Ethernet

Portenta Vision Shield

Portenta H7

OpenMV

Начало работы с камерой Portenta Vision Shield

В этом учебном пособии показано, как захватывать кадры из модуля камеры Portenta Vision Shield и визуализировать вывод видео с помощью эскиза обработки.

Начало работы

Камера

Обработка

Серийный номер

Подключение к сети Things с помощью OpenMV

В этом руководстве объясняется, как подключить Portenta H7 к сети Things (TTN) с помощью функции подключения LoRa® Vision Shield.

Начало работы

OpenMV

IDE

Настройка

TTN

LoRa

Схема контактов

Схема, показывающая функции и расположение контактов на вашем продукте.

Загрузки

Спецификация

Полная распиновка

Схемы

Файлы STL

AYAB Shield

Текущая версия: Shield v1.4TH (Through-Hole)

Эта версия шилда работает только с Arduino UNO .
AYAB Для этой версии шилда требуется прошивка v0.8 или выше. Основным отличием от 1.3TH являются дополнительные разъемы 2,0 мм для KH-900 и CK-35

.

Производственные данные:

• Схема
• Макет
• Файлы орла

Полезные документы:

• Инструкция по припою AYAB Shield на английском/немецком
• Как паять? английский/немецкий

Разъем питания 92 сплошных медных провода.

Производственные данные разъема можно найти здесь.

Другие версии

• Щит v1.3TH
• Экран v1.1 и v1.2 (SMD)
• Shield v1.0 (только KH-910!)

Общее описание

По сути, плата Arduino Shield предоставляет разъемы для соединения вязальной машины с Arduino. Arduino должен считывать датчики Холла, сигналы счетчика игл и сигнал смещения ремня. Это делается напрямую путем подключения сигналов датчика к входным контактам Arduino. Один из сигналов Needle Count подключается к выводу Arduino с возможностью прерывания, чтобы иметь возможность своевременно обрабатывать информацию о новом положении каретки.
Другая часть управляет действующими лицами вязальной машины, соленоидами. Поскольку необходимо управлять 16 соленоидами, Arduino UNO не обеспечивает достаточного количества выходных контактов для этой цели. Поэтому соленоиды управляются с помощью двух 8-битных расширителей портов I2C.
Наконец, экран позволяет подключить звуковой сигнал, который акустически сообщит вам о текущем состоянии машины и о том, когда вам будет разрешено продолжить вязание.
В целях отладки на экране также расположены три светодиода (Питание включено, Отладка 1 и Отладка 2).

Внедрение прошивки соответствует информации, содержащейся в руководстве по обслуживанию KH-910. Это включает в себя оценку сигналов датчиков и того, как соленоиды устанавливаются в правильное положение в нужное время.

Разъемы вязальной машины имеют расстояние между контактами 2,50 мм (соответственно 2,0 мм для некоторых новых моделей).
Только разъем питания (S1) довольно особого типа. Так как найти совместимый разъем не удалось, пришлось использовать разъем от оригинальной платы управления вязальной машины.

Спецификация основного экрана

reichelt.de

ID	Сумма	Заказ №	Описание
Р1, Р2	2	1/4 Вт 10K	Подтяжки I2C, 10 кОм
Р3, Р4, Р5	3	1/4W 150	Светодиодные резисторы, 150 Ом
Светодиод1	1	Светодиод 3 мм RT	Светодиод питания красный, 3 мм
Светодиод2	1	Светодиод 3 мм GE	Светодиод отладки желтый, 3 мм
LED3	1	Светодиод 3 мм GN	Зеленый светодиод отладки, 3 мм
ДЖП9,АРД	1	SL 1X36G 2,54	Контакты разъема Arduino и I2C
ИК1, ИК2	2	УЛН 2803А	Массив Дарлингтона (драйвер)
JP6	1	ПСК 254/2Вт	Разъем для звукового сигнала
–	1	ПСС 254/2G	Разъем для звукового сигнала
–	1	ПСК-КОНТАКТЕ	Контакты для бипера
–	1	ЛЕТО 6В	Звуковой сигнал

rs-online.

com

ID	Сумма	Заказ №	Описание
ИК3, ИК4	2	403-563	MCP23008-E/P Расширитель портов I2C

digikey.com

ID	Сумма	Заказ №	Описание
Р1, Р2	2	КФ14ДЖТ10К0КТ-НД	Подтяжки I2C, 10 кОм
Р3, Р4, Р5	3	КФ14ДЖТ150РКТ-НД	Светодиодные резисторы, 150 Ом
Светодиод1	1	754-1218-НД	Светодиод питания красный, 3 мм
Светодиод2	1	754-1220-НД	Светодиод отладки желтый, 3 мм
LED3	1	754-1217-НД	Зеленый светодиод отладки, 3 мм
АРД1	1	952-1843-НД	Контакты разъема Arduino 10 контактов (*)
АРД2, АРД3	2	952-2271-НД	Контакты разъема Arduino 8 контактов (*)
АРД4	1	952-2270-НД	Контакты разъема Arduino 6 контактов (*)
JP9	1	952-2265-НД	Дополнительная перемычка для смены цвета, 4 контакта (*)
ИК1, ИК2	2	ULN2803APGCN-ND	Массив Дарлингтона (драйвер)
ИК3, ИК4	2	MCP23008-E/P-ND	MCP23008-E/P Расширитель портов I2C
JP6	1	А1921-НД	Разъем для бипера HEADER VERT 2POS
–	1	А31024-НД	Разъем для бипера 2POS 26AWG MTA100
–	1	458-1353-НД	Звуковой сигнал
*		952-1943-НД	Отрывные контакты разъема 36 контактов

Спецификация Соединители KH910/950

ID	Сумма	Заказ №	Описание
JP1	1	1/4 Вт 10K	Разъем питания, нельзя заказать онлайн.

reichelt.de

ID	Сумма	Заказ №	Описание
JP2, JP5	1	SL 1X36G 2,54	Соединители датчиков машины
JP3, JP4	1	SL 1X36W 2,54	Соленоидные разъемы, угловые
–	1	АВГ 28-10Ф 3М	Удлинительный кабель для JP2

digikey.com

ID	Сумма	Заказ №	Описание
JP2	1	952-2263-НД	Разъемы датчика машины, 3 контакта (*)
JP3	1	952-1997-НД	Соленоидные разъемы, угловые, 8 контактов (+)
JP4	1	952-2250-НД	Соленоидные разъемы, угловые, 10 контактов (+)
JP5	1	952-1843-НД	Разъемы датчика машины 10 контактов (*)
–	1	MC090M-5-ND	Удлинительный кабель для JP2 (5 футов нужен только 1, 9 разъемов нужен только 3)
*		952-1943-НД	отрывной разъем Контакты 36 контакт
+		952-2328-НД	Отрывные контакты разъема 36 контактов, угловые

Спецификация Соединители KH930

ID	Сумма	Заказ №	Описание
JP1	1	1/4 Вт 10K	Разъем питания, нельзя заказать онлайн.

reichelt.de

ID	Сумма	Заказ №	Описание
–	1	АВГ 28-10Ф 3М	Удлинительный кабель для JP2

rs-online.com

ID	Сумма	Заказ №	Описание
ДжП2, ДжП7	2	687-8124	Контактная колодка Molex 5267 2,5 мм 3 контакта
JP8	1	687-8127	Контактная колодка Molex 5267 2,5 мм 5 контактов
JP3	1	720-6700	Контактная колодка Molex 5267 2,5 мм 8 контактов
JP4	1	720-6703	Контактная колодка Molex 5267 2,5 мм 10 контактов

digikey.

com

ID	Сумма	Заказ №	Описание
ДжП2, ДжП7	2	ВМ18887-НД	Контактная колодка Molex 5267 2,5 мм 3 контакта
JP8	1	ВМ18889-НД	Контактная колодка Molex 5267 2,5 мм 5 контактов
JP3	1	ВМ18892-НД	Контактная колодка Molex 5267 2,5 мм 8 контактов
JP4	1	ВМ18894-НД	Molex 5267 Контактная колодка 2,5 мм 10 контактов
–	1	MC090M-5-ND	Удлинительный кабель для JP2 (для 5-футового разъема требуется только 1, для 9-футового разъема требуется только 3)

Платы Arduino Shield — Learn.

sparkfun.com

• Главная
• Учебники
• Платы Arduino

Это руководство

Устарело !

Примечание: Это руководство предназначено только для справки. Большинство щитов, описанных в видеосериале и разделе «Shieldstravaganza», больше не принадлежат SparkFun. Для получения обновленной версии этого руководства перейдите по ссылке ниже.

Посмотреть обновленное руководство: Arduino Shields v2

≡ Страницы

Авторы: Джимблом

Избранное Любимый 16

Что такое щит?

Shields ^[1] — это модульные печатные платы, которые подключаются к вашей плате Arduino, чтобы придать ей дополнительную функциональность. Хотите подключить Arduino к Интернету и публиковать сообщения в Twitter? Для этого есть щит. Хотите превратить свой Arduino в автономный вездеход? Для этого есть щиты. Существуют десятки (сотни?) экранов, и каждый из них делает вашу Arduino больше, чем просто макетной платой с мигающим светодиодом.

Менеджер каталогов SparkFun Роберт К. в восторге от экстравагантного блюда из щитов.

Многие платы Arduino можно штабелировать. Вы можете соединить множество шилдов вместе, чтобы создать «Биг Мак» из модулей Arduino. Вы можете, например, объединить Arduino Uno с голосовым ящиком и WiFly Shield, чтобы создать Wi-Fi Talking Stephen Hawking(TM).

Щиты часто поставляются либо с примером эскиза, либо с библиотекой. Таким образом, они не только просто подключаются к Arduino, но и все, что вам нужно сделать, чтобы они заработали, — это загрузить пример кода в Arduino.

[1] Примечание: Обычно такие платы называются «дочерними платами». Терминология и компоновка зависят от платформы среды и форм-фактора. Шилды для Arduino обычно используют посадочное место Arduino Uno R3. Однако щиты могут иметь различную компоновку в зависимости от архитектуры. Стекируемые печатные платы для Raspberry Pi называются HAT или pHAT, в то время как BeagleBone называет их Capes. В этом руководстве мы сосредоточимся на платах Arduino.

Форм-фактор экрана

Каждый шилд Arduino должен иметь тот же форм-фактор, что и стандартный Arduino. Контакты питания и заземления на одном восьмиконтактном (ранее шести) контактном разъеме и аналоговые контакты на шестиконтактном разъеме рядом с ним. Цифровые контакты закрывают другой край с другой стороны, восьмиконтактный разъем отделен от 10-контактного странным интервалом в 0,5 дюйма. Некоторые шилды также требуют подключения к разъему ICSP Arduino (разъем для программирования 2×3 на конце).

Некоторые шилды используют каждый контакт на Arduino, в то время как другие используют только пару.При соединении шилдов важно убедиться, что они не используют перекрывающиеся контакты.Некоторые шилды взаимодействуют с Arduino через SPI, I ² C или Serial, а другие используют прерывания Arduino или аналоговые входы.

---

Существует великое множество шилдов для Arduino — слишком много, чтобы включать их в это руководство. На следующей странице мы рассмотрим несколько наиболее популярных и уникальных щитов.

Shieldstravaganza

Вот список наиболее популярных и уникальных щитов SparkFun. Это не исчерпывающий список всех шилдов Arduino (для этого зайдите на Shieldlist.org), но это хорошая коллекция. Они рассортированы по полулогическим категориям.

Если вы более склонны к зрению, ознакомьтесь с нашей серией видеороликов ShieldStravaganza (часть 1, часть 2 и часть 3). Эти три захватывающих видео до краев наполнены щитами, щитами, щитами, о… и еще щитами.

Прототипирование (и еще немного)

Экраны прототипирования не добавляют много функциональности Arduino, но они помогают в других отношениях. Эти экраны могут выполнять такие простые действия, как подключение контактов Arduino к винтовым клеммам. В целом они упрощают подключение к Arduino.

• Комплект ProtoShield — одноименная звезда этой категории. Этот щит представляет собой большую область для прототипирования. Вы можете приклеить мини-макет сверху или просто припаять непосредственно к области прототипирования экрана.

• ProtoScrew Shield — аналогичен ProtoShield, но каждый штырек также выведен на винтовую клемму. Удобен для подключения к внешним двигателям или сверхмощным датчикам.
• Промежуточный щит. Этот щит предназначен для размещения между двумя щитами. Он меняет местами контакты верхнего экрана, чтобы они не мешали друг другу.
• LiPower Shield — этот экран позволяет питать Arduino от литий-полимерного аккумулятора.
• Опасный щит — самый крутой щит! Этот щит представляет собой сумасшедшее нагромождение дисплеев, потенциометров и прочих датчиков. Отлично подходит для изучения всех тонкостей Arduino или включения в проекты по микшированию звука.
Комплект
• Joystick Shield — превращает ваш Arduino в простой контроллер. Благодаря джойстику и четырем кнопкам это отличный контроллер для роботов.
• microSD Shield — Arduino имеет ограниченное пространство для хранения, но этот простой в использовании шилд (вместе с библиотекой SD) позволяет использовать много дополнительного хранилища.

Ethernet, Wi-Fi, беспроводная связь, GPS и т. д.

• Arduino Ethernet Shield — это один из наиболее классических шилдов. Ethernet Shield предоставляет вашему Arduino возможность подключения к всемирной паутине. Также есть отличная библиотека для его поддержки.

• WiFly Shield — опора Wi-Fi Shield от SparkFun, этот шилд позволяет вашему Arduino подключаться к беспроводным сетям 802. 11b/g. Затем он может действовать как веб-сервер, клиент или и то, и другое.
• Arduino Wi-Fi Shield — это Arduino Ethernet Shield без проводов. Этот шилд может подключить ваш Arduino к маршрутизатору Wi-Fi, чтобы он мог размещать веб-страницы и просматривать Интернет.
• Electric Imp Shield — это уникальный WiFi-модуль, который выглядит как SD-карта, но оснащен мощным облачным WiFi-контроллером. Это, вероятно, самый дешевый шилд Arduino с поддержкой WiFi.
• XBee Shield — XBee не обеспечит вам подключение к Интернету, но они обеспечивают надежное и дешевое средство для беспроводной связи. Вы можете использовать XBee для беспроводного запуска кофемашин, разбрызгивателей, освещения или других бытовых приборов.
• Cellular Shield с SM5100B — превратите свой Arduino в сотовый телефон! Отправляйте текстовые SMS-сообщения или подключите микрофон и динамик и используйте их вместо своего iPhone.
• GPS Shield — GPS не так сложен, как вы думаете. С GPS Shield ваш Arduino всегда будет знать, где он находится.

Музыка и звук

• MP3 Player Shield — превратите свой Arduino в MP3-плеер. Просто вставьте карту µSD, добавьте несколько динамиков, загрузите пример кода, и вы сможете создать свой собственный MP3 Playing Music Box

• Экран музыкальных инструментов. Используйте протокол MIDI, чтобы превратить Arduino в банк музыкальных инструментов. Он может создавать барабаны, фортепиано, духовые инструменты, медные духовые и всевозможные другие звуковые эффекты.
• Spectrum Shield — Spectrum Shield прослушивает звук и сортирует его по группам разных частот. Используйте его, чтобы сделать изящный графический эквалайзер.
• VoiceBox Shield — наделите Arduino механическим роботизированным голосом.

Дисплеи и камеры

• Экран для цветного ЖК-дисплея. Оснастите Arduino уникальным цветным ЖК-дисплеем с разрешением 128×128 для мобильных телефонов.

• EL Escudo — Электролюминесцентный провод — это круто! Используйте этот экран, чтобы добавить в свой проект до восьми жил электропроводки. Наконец-то вы можете сделать этот костюм Трона на Arduino.
• CMUcam — этот модуль камеры добавляет обзор вашему Arduino. Вы можете использовать его для отслеживания капель, чтобы ваш робот не сталкивался с дорожными конусами.

Приводы двигателей

• Ardumoto Motor Driver Shield — этот классический щит управления двигателем может управлять двумя двигателями постоянного тока.

• Monster Moto Shield. Если вам нужны более мощные двигатели, чем может выдержать Ardumoto Shield, это следующий шаг вперед.
• PWM Shield — обычно, когда вы думаете о широтно-импульсной модуляции (ШИМ), вы можете подумать о «затемнении светодиодов», но ШИМ также используется для управления серводвигателями. Этот щит можно использовать для управления вашим сумасшедшим гексаподом с 12 сервоприводами.

Многие экраны поставляются без каких-либо разъемов. Это оставляет их окончательную судьбу открытой для вашей интерпретации (возможно, вы предпочитаете использовать прямые мужские заголовки вместо обычных заголовков с наращиванием). На следующих страницах объясняется, как можно превратить ваш унылый экран без заголовков в полнофункциональный, готовый к подключению модуль.

Необходимые инструменты и материалы

Для сборки экрана требуется пайка. Припой помогает создать хорошее физическое и электрическое соединение. Без припоя соединение между экраном и Arduino будет прерывистым (в лучшем случае). Если это ваш первый опыт пайки, ознакомьтесь с нашим руководством по пайке.

Вам понадобятся следующие детали для установки разъемов на ваш шилд:

• шилд Arduino — подойдет любой шилд. Все щиты Arduino должны иметь стандартный размер Arduino.
• 4 разъема — количество контактов на разъемах зависит от того, имеет ли ваш шилд более новый корпус R3 или оригинальный макет Arduino.
  • Оригинал: (2) 6-контактных и (2) 8-контактных разъема
  • R3: (1) 6-контактный, (2) 8-контактный и (1) 10-контактный разъем

И эти инструменты вам понадобятся:

• Паяльник — должен работать самый простой паяльник (ароматы включают США или Европу).
• Припой — Если вам дорого ваше здоровье, используйте неэтилированный припой. Если вы цените свое время, используйте свинцовый припой.
• Влажная губка . С ее помощью наконечник утюга будет чистым и блестящим. Подойдет любая влажная губка. Используйте ту, которая входит в комплект с подставкой для утюга, или приобретите причудливую латунную губку.

Эти инструменты не являются обязательными, но могут немного облегчить вашу жизнь:

• Подставка для паяльника. С ее помощью паяльник не будет лежать на полу и на коленях (ой!).
• Третья рука. Если у вас заканчиваются руки и вы не можете заставить доверяющего члена семьи держать что-то для вас, это подойдет.
• Фитиль для припоя может пригодиться, если вам нужно удалить припой из соединения.

Подготовка

Прежде чем вы начнете разогревать паяльник, давайте уделим немного времени планированию процесса сборки.

Соответствуют ли ваши разъемы плате Arduino?

С момента появления Arduino до 2012 года все платы Arduino имели одинаковые стандартные размеры: два 6-контактных разъема с одной стороны и два 8-контактных разъема с другой. В последнее время, однако, Arduinos переходят на новую компоновку шилда, называемую 9.0221 R3 след . Эта компоновка имеет 6-контактный и 8-контактный разъемы с одной стороны и 8-контактный и 10-контактный с другой.

Убедитесь, что ваши разъемы соответствуют распиновке вашего шилда! Также подумайте, соответствует ли ваш макет Arduino макету вашего шилда. Плата Arduino R3 должна быть обратно совместима с платой с шилдами более старого размера, однако старые Arduino не полностью совместимы с новыми шилдами посадочного места R3 (что-то вроде втыкания 10 контактов в 8-контактный разъем).

Какой заголовок следует использовать?

Есть все виды жаток, но только две из них рекомендуются для установки на щиты: штабелируемые или вилочные.

Прямая охватываемая жатка (слева) и штабелируемая жатка (справа).

Штабелируемые коллекторы особенно удобны для штабелирования щитов. Они также поддерживают возможность подключения перемычки к любому из контактов Arduino. В этом руководстве объясняется, как устанавливать наращиваемые заголовки. Стекируемые разъемы доступны в вариантах с 6, 8 и 10 контактами, или вы можете приобрести разъемы в упаковках для оригинальных экранов или экранов типа R3.

Великолепие штабелируемых жаток. Они позволяют вам сделать беспроводную говорящую Arduino. Обратите внимание, что на верхнем щите есть штекерные разъемы, а на нижнем щите — штабелируемые.

Простые прямые штекерные разъемы также можно использовать для подключения шилда к Arduino. Штыревые заголовки выгодны тем, что они создают низкопрофильный стек при подключении к Arduino. Если вы планируете разместить комбинацию Arduino/shield в корпусе, вам, возможно, придется рассмотреть возможность использования штекерных разъемов. В этом руководстве основное внимание уделяется установке штабелируемого коллектора. Инструкции по сборке охватываемого коллектора см. в разделе «Советы и рекомендации».

Не устанавливайте разъемы с внутренней резьбой, прямоугольные разъемы с вилками, разъемы со шпильками, круглые разъемы или множество других разъемов, которые могут существовать. Вы действительно должны использовать только разъемы с прямыми, прямоугольными штырями.

---

Теперь подключите и начните разогревать эти паяльники. Пришло время заняться пайкой!

Шаг 1. Вставьте все четыре разъема

Вставьте все четыре разъема в экран. Убедитесь, что вы вставили их в правильном направлении . Вилки разъема должны входить в верхнюю часть экрана и выходить из нижней части. Эта ориентация имеет первостепенное значение. Не припаивайте ничего до тех пор, пока вы не настроите коннекторы правильно!

Вилки вставлены, выровнены как можно лучше, готовы к пайке.

Вставив разъемы, переверните экран на верхнюю сторону, чтобы он лег на черную гнездовую сторону разъемов. Надеюсь, у вас есть хорошее плоское рабочее место, на котором можно его положить. Попробуйте выровнять все заголовки, чтобы их было точно перпендикулярно плате экрана.

Шаг 2: Припаяйте

Один штифт на каждой колодке

Наконец, время пайки! Важно, чтобы каждый из разъемов располагался под правильным углом 90° к печатной плате. Это гарантирует, что экран скользит прямо на Arduino, и вам не придется при этом сгибать штифты.

Чтобы гарантировать прямолинейность каждой колодки, начните с припайки только одного штырька к каждому . Если они находятся под странным углом, будет намного проще повторно нагреть только один штифт, регулируя выравнивание.

Одна булавка снята, одна в работе, две осталось. Припаиваем по одному штырьку на каждую колодку.

Четыре паяных соединения готовы, осталось всего 24 (из 28)!

Шаг 3: Проверка выравнивания разъема

Припаяв эти четыре контакта, попробуйте подключить экран к Arduino, чтобы проверить выравнивание разъема. Убедитесь, что ваш Arduino не запитан, пока вы выполняете эту проверку выравнивания.

Временное подключение экрана для проверки совпадения всех контактов.

Все ли в порядке? Штыри не гнутся? Если нет, найдите виновный заголовок и попробуйте его выровнять. Нагрейте соединение утюгом и слегка сдвиньте и отрегулируйте выравнивание жатки. Также будьте осторожны, вытаскивая частично припаянный экран из Arduino. Поскольку все коннекторы не припаяны, вы можете легко их погнуть, когда будете вытаскивать из разъемов Arduino.

Шаг 4: Припаяйте все оставшиеся контакты

Если все ваши разъемы выровнены, вы можете атаковать оставшиеся не припаянные контакты разъема. Когда вы закончите, у вас должно получиться 28 (или 32) блестящих вулкана припоя.

Красивое зрелище. Все запаяно.

Шаг 5. Проверка на наличие коротких замыканий или холодных соединений

После того, как все припаяно, еще раз проверьте на наличие плохой пайки. Какой-либо из ваших суставов сбивался с другого, создавая короткое замыкание? Если это так, вы можете нанести фитиль припоя на соединение или просто попробовать повторно нагреть короткое замыкание и «протолкнуть» припой туда, куда вы хотите.

Ну это просто возмутительно! Остерегайтесь таких закороченных паяных соединений.

Также проверьте соединения холодной пайки — соединение, на котором есть припой, но не совсем соединяет две точки пайки вместе. Холодные стыки не всегда легко заметить; обратите внимание на суставы, которые не такие блестящие, или штифты, которые все еще кажутся ослабленными.

Для этого последнего штифта нужно немного больше припоя. Не совсем похоже, что связь установлена.

Чтобы исправить холодное соединение, повторно нагрейте припой на штифте и добавьте еще немного.

Шаг 6: Подключите!

Обычно рекомендуется выключать (отсоединять) питание Arduino, прежде чем подключать к нему экран. Будем надеяться, что все контакты все еще хорошо выровнены, и экран просто скользит прямо в Arduino. Будьте осторожны, чтобы не погнуть какие-либо штифты при вставке, и убедитесь, что все они входят в соответствующие гнездовые разъемы.

Приятное ощущение, когда экран вставляется прямо в Arduino

Советы по сборке

На предыдущей странице сборки должно быть подробно описано все, что вам нужно знать о простой установке коллектора экрана. Однако есть несколько хитростей, которые мы усвоили по пути…

Использование старого щита для облегчения выравнивания

Проще всего испортить сборку щита при выравнивании каждого из этих заголовков. Лучше не припаивать стекируемые разъемы, пока шилд подключен к Arduino, поэтому обычно лучше всего подходит метод, описанный в разделе «Сборка». Если у вас завалялся запасной щиток, вы можете воспользоваться еще одной маленькой хитростью, используя его в качестве приспособления для выравнивания жатки.

Начните с подключения всех жаток к вашему запасному зажимному приспособлению.

Зеленый щит будет использоваться в качестве приспособления. Сначала вставьте в него стекируемые заголовки.

Затем вставьте разъемы в экран, который нужно припаять, и припаяйте их все. Предполагая, что запасной экран хорошо выровнен (вы можете сначала проверить это), он должен обрабатывать все выравнивание ваших новых заголовков.

Кондуктор должен правильно выровнять все жатки. Припой прочь!

Установка штекерных разъемов

Если вам важнее установка экрана меньшего профиля, чем возможность штабелирования экранов и подключения перемычек, можно использовать штекерные разъемы.

В каком-то смысле штекерные разъемы легче выравнивать и устанавливать, потому что вы можете использовать Arduino в качестве приспособления. Начните с вставки заголовков в Arduino.

Компания RedBoard производит специальное приспособление для выравнивания охватываемых жаток.

Затем выровняйте и подключите экран и припаяйте.

Экран с разъемами, готовый к пайке. Мы можем доверять Arduino, чтобы выстроить для нас штекерные разъемы.

Будьте осторожны, используя этот метод, не оставляйте утюг на контактах слишком долго, иначе вы рискуете сжечь разъемы Arduino. Если вы особенно беспокоитесь о том, чтобы сжечь гнездовые разъемы Arduino, вы можете припаять только один контакт к каждому разъему, снять экран и припаять остальные.

Ресурсы и дальнейшее развитие

Теперь, когда у вас есть эти знания за поясом, вы можете согнуть практически любой шилд Arduino по своему желанию. Если вы заинтересованы в дальнейшем изучении мира щитов, ознакомьтесь с категорией Arduino Shield на SparkFun. На Shieldlist.org также есть отличный список щитов.

Хотите узнать больше о программировании Arduino? Подумайте о том, чтобы ознакомиться с некоторыми из этих руководств:

• Типы данных Arduino
• Руководство по сравнению Arduino
• Как установить библиотеку Arduino

Вот несколько забавных руководств по проектам, в которых особое внимание уделяется использованию платы Arduino Shield:

• Музыкальная шкатулка MP3 Player Shield
• Руководство по подключению WiFly Shield
• Руководство по подключению XBee Shield

Спасибо за прочтение! Наслаждайтесь щитами с заголовками!

ТБМ с двойным экраном — Herrenknecht AG

ТПК с двойным экраном в эксплуатации

ТПК с двойным экраном являются одними из самых технически сложных туннельных бурильных машин. Они объединяют в одной машине функциональные принципы захватных и однощитовых ТБМ. В стабильных геологических условиях комбинация методов позволяет устанавливать бетонные сегменты параллельно проходке туннеля, достигая очень высоких показателей проходки. Таким образом, эта мощная технология идеально подходит для проходки длинных тоннелей в твердых породах.

250 метров в неделю бурения и облицовки туннеля для проекта Паломино, Доминиканская Республика.

Мощное продвижение вперед

При проходке туннеля ТБМ с двойным щитом вращающаяся режущая головка, оснащенная дисковыми фрезами, прижимается к забою туннеля с давлением до 32 тонн на диск. Благодаря вращательному движению дисков из породы выламываются отдельные куски – так называемые щепки. Струи воды охлаждают режущие инструменты и уменьшают образование пыли. Ковши, установленные на ножевой головке, принимают вынутый материал. Под действием силы тяжести он скользит к центру машины через встроенные желоба для навоза, в то время как режущая головка вращается, а затем падает через воронкообразное кольцо навоза на ленту машины. В конце ленты машины щебень передается на ленточные конвейеры или транспортные средства и вывозится из туннеля.

HERRENKNECHT.СОЕДИНЕННЫЕ

Ваша эксклюзивная клиентская ссылка на цифровой мир туннелирования

Узнать больше

Принцип действия

Включает режущую головку, а также главный подшипник и главный привод, образующие переднюю часть телескопического щита

Дисковые фрезы для твердых пород выбивают горную крошку из забоя туннеля путем вращения и приложения высокого контактного давления

Вынутый материал, подхваченный ковшами, падает через воронкообразное кольцо грунта на ленточный конвейер

Снижают вибрацию во время проходки туннеля, тем самым снижая износ отдельных компонентов

Перекрытие переднего щита и щита захвата образует выдвижной телескопический щит

Упираются в щит захвата и прижимают вращающуюся режущую головку к забою туннеля

Транспортирует

Поглощение крутящего момента режущей головки для предотвращения скатывания

Зафиксируйте положение уже установленных бетонных сегментов и сдвиньте щиток захвата вперед

Передвижной вакуумный манипулятор с дистанционным управлением для позиционирования сегментов при строительстве кольца

Включает в себя захват, вспомогательные цилиндры тяги и хвостовую часть, образующую заднюю часть телескопического щита

Распорка ТБМ с двойным щитом сбоку от туннеля , с помощью гидроцилиндров

Высокая скорость за счет непрерывного режима проходки тоннелей

Двухщитовые ТБМ состоят из двух основных компонентов: переднего щита с режущей головкой, коренным подшипником и приводом и захватного щита с захватным узлом, вспомогательными упорными гидроцилиндрами и хвостовой частью. Цилиндры главной тяги соединяют две части щита. Они защищены телескопическим щитом, в котором перекрываются обшивки щитка передней части и щитка захвата. Таким образом, ТБМ Double Shield еще называют телескопическими щитами. В устойчивой породе машина радиально крепится к туннелю с помощью башмаков захвата. Это означает, что передний щит можно выдвигать независимо от щита захвата с помощью главных цилиндров тяги.

Реактивные силы в процессе земляных работ передаются на скалу удлиненными башмаками захвата. Одновременно с проходкой сегменты устанавливаются в хвостовой части. Вспомогательные упорные цилиндры служат только для фиксации положения уложенных бетонных сегментов. Когда ход завершен, башмаки захвата ослабляются, а щит захвата отодвигается за передний щит с помощью вспомогательных цилиндров тяги. Перехват длится всего несколько минут, а это означает, что туннелирование практически непрерывно. В идеальных горных породах ТБМ с двойным экраном могут работать и без сегментной крепи.

Краткий обзор принципа действия:

Дисковые фрезы отбивают стружку от забоя туннеля, применяя высокое контактное давление

Ковши, желоба для навоза и кольцо для навоза обеспечивают эффективное удаление извлеченного материала на центральный ленточный конвейер

Гидравлические главные толкающие цилиндры или вспомогательные гидроцилиндры толкают машину вперед

Сегментная облицовка

Передвижной телескопический щит обеспечивает доступ к стенке тоннеля при очистных работах в ТБМ с двойным щитом.

Безопасен в зонах геологических разломов

В зонах разломов или зонах с низкой прочностью горных пород радиальное крепление башмаков захвата невозможно. В этих секциях телескопический щиток можно полностью убрать, так что передний щиток и щиток захвата образуют жесткое целое. Необходимые силы тяги создаются с помощью вспомогательных гидроцилиндров тяги. Как и в случае TBM с одинарным экраном, последнее установленное сегментное кольцо служит опорным подшипником для продвижения машины. Удар и построение кольца больше не могут происходить одновременно. В свою очередь, такой прерывистый режим обеспечивает более высокую безопасность проходки тоннелей на сложных участках трассы.

Специальные решения, связанные с применением, для сложных случаев

ТБМ с двойным экраном имеют сравнительно длинный защитный кожух. Таким образом, в случае схождения горных пород существует повышенный риск заклинивания машины. Инженеры Herrenknecht разработали ряд конструктивных решений для решения этой проблемы. К ним относятся, например, градуированные диаметры щита и вертикальное смещение продольных осей ножевого вала, переднего щита и щита захвата. Осыпающаяся порода и вынутый грунт могут заблокировать телескопический шарнир и кольцевой зазор. Это затрудняет продвижение щита захвата вперед. В качестве контрмеры ТБМ Herrenknecht Double Shield обычно имеют телескопический щит, который можно перемещать независимо. С помощью дополнительных вытесняющих цилиндров может быть обеспечен доступ к стенке туннеля, если это необходимо для проведения мероприятий по очистке или креплению. Дополнительные бурильные устройства и буровые порты в секции щита служат для закрепления открытой телескопической секции над ТПМ с помощью трубной арки.

Приводы с редуктором

обеспечивают локальный перерез и точные варианты управления по горизонтали и вертикали.

Правильный привод для любого диаметра

В диапазоне диаметров от 2,8 до 6 метров ТБМ Double Shield оснащаются стационарными приводами с прямолинейными главными упорными цилиндрами или V-образными решетчатыми цилиндрами. Управление проходкой осуществляется непосредственно цилиндрами. Для диаметров более 6 метров обычно применяют подвижные приводы с дополнительными цилиндрами продольного перемещения. Через цилиндры можно напрямую измерять контактное давление привода, что позволяет оптимально использовать предоставляемую мощность. Подшипник шарнирного сочленения или цилиндры коробки передач помогают управлять TBM. Последние обеспечивают непрерывное горизонтальное и вертикальное смещение привода. Таким образом, ножевой вал можно точно направлять во всех направлениях и даже производить локальный перерез. При использовании всех типов приводов режущую головку можно отвести назад, что обеспечивает прямой доступ к забою туннеля.

Метры тоннеля в непрерывном производстве

ТПМК с двойным экраном в основном используются для строительства тоннелей в меняющихся горных породах. Они достигают очень высокой производительности при проходке устойчивых горных пород, работая в непрерывном режиме проходки. Таким образом, комбинированный метод захвата и ТБМ с одинарным экраном часто является самым быстрым и экономичным решением для дальних проходок в твердых породах.

Как настроить и использовать телевизор Nvidia Shield

Неважно, пытаетесь ли вы перерезать шнур или просто добавляете дополнительный способ потребления контента в свою гостиную, вы обязательно найдете множество телеприставки и стриминговые стики соперничают за ваше внимание.

Поле все чаще можно свести к «большой пятерке». Это Roku, Android TV, Apple TV, Amazon Fire и Chromecast.

Несколько телевизионных приставок работают на базе Android TV. Одним из них является Nvidia Shield TV. Возможно, это лучшее устройство на рынке для начинающих резаков шнура.

Хотя интерфейс прост для понимания, если вы действительно хотите раскрыть потенциал устройства, вам может понадобиться небольшая помощь. Но не бойтесь, мы вас обеспечим.

В этом руководстве мы поможем вам настроить и использовать телевизор Nvidia Shield.

Кратко: сводка шагов

Вот простое для понимания руководство по началу работы. Если вы не хотите часами возиться со своей новой игрушкой, просто выполните следующие действия:

1. Подключите телевизор Nvidia Shield к телевизору
2. Следуйте инструкциям на экране по начальной настройке
3. Настройте меню «Настройки»
4. Добавьте доступное хранилище
5. Настройте главный экран и скройте ненужные приложения
6. Добавьте мышь Bluetooth
7. Установите ваши любимые приложения

Все перечисленное выше подробно описано в этом руководстве, поэтому продолжайте читать, чтобы узнать больше.

Что в коробке?

Итак, вы только что распаковали свой новый Nvidia Shield и немного сбиты с толку. С чего начать?

Прежде чем мы углубимся в само руководство, давайте кратко рассмотрим, что вы можете ожидать найти в коробке:

• ТВ-приставка Nvidia Shield
• Пульт дистанционного управления
• Игровой контроллер
• Кабель питания для приставки
• USB-кабель для зарядки игрового контроллера
• Вспомогательная литература

В отличие от версии устройства 2015 года, пульт от телевизора не имеет провода для зарядки. Вместо этого он использует две батарейки типа «таблетка» CR2032. Они идут в комплекте с пультом.

Подключите телевизор Nvidia Shield к телевизору

Для начала вам необходимо подключить Nvidia Shield к телевизору. На задней панели устройства есть пять портов: питание, два USB, HDMI и Ethernet.

С помощью кабеля HDMI соедините порт HDMI на Nvidia Shield с портом HDMI на телевизоре. Порт HDMI вашего телевизора должен быть совместим с HDCP.

Примечание. В комплект поставки Nvidia не входит кабель HDMI. Убедитесь, что вы используете HDMI 2.0 для максимальной производительности.

Затем подключите адаптер питания к розетке. В отличие от некоторых небольших потоковых устройств, вы не можете питать Shield через USB-порт телевизора; необходимо подключить его к сети.

Наконец, подключите порт Ethernet к маршрутизатору с помощью высококачественного кабеля Ethernet. Если ваш роутер находится в другой комнате, не волнуйтесь. Вы также можете подключиться к Интернету, используя домашнюю сеть Wi-Fi.

Когда вы будете готовы, включите телевизор и используйте кнопку Input на пульте дистанционного управления вашего телевизора, чтобы переключиться на правильный канал HDMI. Вы должны увидеть логотип Nvidia на экране.

Первоначальная настройка

При первом включении Nvidia Shield TV устройство проведет вас через мастер первоначальной настройки.

Во-первых, вам нужно будет выбрать язык. Если вы купили устройство в англоязычной стране, по умолчанию будет использоваться английский язык. Нажмите кнопку Select на пульте дистанционного управления Shield, чтобы продолжить.

Если вы не использовали кабель Ethernet, устройство попросит вас подключиться к вашей сети Wi-Fi на следующем экране. Снова используйте пульт дистанционного управления, чтобы сделать выбор и ввести пароль.

Затем вы увидите сообщение «Подключение к Google», отображаемое на вашем экране. При появлении запроса введите учетные данные своей учетной записи Google. Это даст вам доступ к вашим приложениям, рекомендуемой музыке и видео, сохраненным в облаке играм и многому другому. Этот шаг можно пропустить, но это сильно ограничит полезность вашего Nvidia Shield. Это не рекомендуется.

Устройство продолжит инициализацию еще несколько секунд. Чтобы завершить процесс, нажмите Продолжить при появлении условий Nvidia.

Теперь вы должны смотреть на главный экран устройства. Официально он называется Lean Back Launcher.

Стоит потратить несколько минут в меню «Настройки», чтобы настроить Shield TV именно так, как вам нужно. Вы должны сделать это до того, как начнете делать забавные вещи, такие как добавление приложений и игры.

Если вы какое-то время пользовались смартфонами Android, меню «Настройки» будет вам сразу знакомо. Однако есть некоторые принципиальные отличия. Мы рассмотрели различия более подробно в другой статье на сайте.

Вот настройки, которые вам обязательно нужно изменить, прежде чем вы начнете использовать Nvidia Shield. Чтобы получить доступ к меню, используйте элемент управления для прокрутки вниз главного экрана и нажмите Выберите на значке Настройки .

Дисплей и звук

В подменю «Экран и звук» есть несколько важных настроек. Во-первых, убедитесь, что вы установили Разрешение на самый высокий поддерживаемый выход вашего телевизора.

Во-вторых, нажмите Управление питанием и переместите ползунки рядом с CEC TV на и CEC TV на выключение . Это позволяет телевизору сразу перейти к правильному входному каналу HDMI, когда он обнаружит, что экран используется.

Если вы достаточно уверены, взгляните на Расширенные настройки меню. Вы найдете параметры для настройки развертки экрана, настройки объемного звука и решения, хотите ли вы отключить собственный регулятор громкости Shield (полезно, если вы не хотите случайно лопнуть барабанные перепонки!).

Система

Откройте системное меню и перейдите к Режим процессора . Убедитесь, что вы включили Max Performance . Нет никакой ощутимой выгоды от использования маломощного режима Optimized .

Сохранение и сброс

Самый интересный пункт меню — «Хранение и сброс». Вы можете использовать его для настройки Nvidia Shield, чтобы вы могли получить к нему доступ через локальную сеть, использовать сетевые диски и, что наиболее важно, расширить дисковое пространство устройства, добавив доступное хранилище.

Чтобы получить доступ к вашему устройству по сети, перейдите к Хранилище и сброс > Доступ к защищенному хранилищу > По локальной сети и переместите переключатель в положение Вкл. . Устройство выдаст вам имя пользователя и пароль на экране. Запишите их; они понадобятся вам для установления соединения с вашего ПК или Mac.

Если вы используете диск NAS, вы можете заставить свой Shield TV распознать его, выбрав «Настройки» > «Хранение и сброс» > «Доступ к хранилищу Shield» > «Сетевое хранилище» . Ваш Shield должен автоматически распознать диск. Если это не так, выберите Вручную добавить сетевое хранилище из списка вариантов.

Ниже мы рассмотрим адаптируемое хранилище более подробно.

Использование адаптивного хранилища

Телевизионный щит выпускается в двух формах. Есть обычная версия на 16 ГБ и версия Pro на 500 ГБ. Тем, у кого есть устройство Pro, может не понадобиться адаптивное хранилище. Однако, если у вас есть модель на 16 ГБ, это палочка-выручалочка.

Адаптированное хранилище позволяет вашему Shield рассматривать внешнее хранилище как часть собственного жесткого диска. Все, что вам нужно, это внешнее запоминающее устройство на базе USB. Подойдет USB-флешка, но больше подойдет внешний жесткий диск.

Тщательно выбирайте; когда вы форматируете внешний диск в качестве принятого хранилища, он шифруется для вашего Shield. Вы не сможете использовать его на других устройствах без повторного форматирования.

Если вам нужно использовать диск в другом месте, не делайте его во временном хранилище. Если вы подключите его как обычный USB-накопитель, вы по-прежнему сможете получать доступ к файлам и папкам, но не сможете использовать его для установки приложений или игр.

Чтобы настроить принятое хранилище, подключите USB-устройство и перейдите в раздел «Настройки» > «Хранение и сброс» > «Доступ к защищенному хранилищу» и щелкните внешний диск. На следующем экране выберите Установить как внутреннюю память . Наконец, выберите Переместить сейчас .

Настройка главного экрана

На панели запуска Lean Back Launcher вы увидите три строки содержимого. В верхней строке представлены рекомендации приложений, установленных на вашем устройстве. Предложениями могут быть игры, приложения, видео, музыка и многое другое.

К счастью, это не должно быть псевдорекламой, как это звучит. Вы можете скрыть любые приложения из строки «Рекомендации» и, таким образом, создать отличную ленту интересующего вас контента из приложений, которые вам нравятся.

Чтобы скрыть содержимое некоторых приложений из строки, выберите «Настройки» > «Настройки» > «Главный экран» > «Рекомендации», строка и сдвиньте переключатели рядом с приложениями, которые вы не хотите видеть.

Вы можете дополнительно настроить главный экран Shield TV, изменив порядок отображения приложений. Вы даже можете отсортировать их по последним использовавшимся.

Чтобы внести изменения, перейдите в «Настройки» > «Настройки» > «Главный экран» > «Приложения и игры», строка .

Скрыть приложения, которые вы не используете

Поскольку Nvidia Shield TV работает под управлением Android TV, на нем предустановлены все приложения Google. В зависимости от того, какие у вас подписки на видео и музыку, не все из них могут оказаться полезными.

Многие пользователи Shield просто перемещают неиспользуемые приложения в конец строки, но есть более разумный способ.

Перейти к Настройки > Устройство > Приложения и найдите ненужные приложения. Вы найдете их в разделе Системные приложения .

Нажмите на нужное приложение и выберите Отключить из списка вариантов. Он по-прежнему будет на вашем устройстве, но вы не увидите никаких ссылок на него. Чтобы отменить решение, нажмите Включить .

Единственный способ удалить стандартные приложения — получить root права на Shield. К сожалению, рутировать Android-смартфон не так просто, и инструкции для этого выходят за рамки данного руководства.

Добавьте ваши устройства Bluetooth

The Shield может работать практически с любым устройством, поддерживающим Bluetooth. Сюда входят очевидные периферийные устройства, такие как мышь и клавиатура, а также игровые контроллеры Xbox и PlayStation последнего поколения, веб-камеры и многое другое.

Примечание: Обязательно добавьте мышь и клавиатуру. Достаточно USB. Они будут чрезвычайно полезны при работе с загруженными приложениями.

Чтобы добавить устройство Bluetooth, перейдите к шагу 9.0221 Настройки > Пульт и аксессуары > Добавить аксессуар . Shield TV автоматически выполнит поиск любых устройств в пределах досягаемости и проведет вас через процесс сопряжения.

Добавьте приложения на свой телевизор Nvidia Shield

Утомительная часть позади. Теперь пришло время установить несколько приложений на Nvidia Shield, чтобы вы могли начать наслаждаться контентом.

Существует четыре различных способа установки приложений. Продолжайте читать, чтобы подробно ознакомиться со всеми методами.

Магазин Google Play

Начнем с самого очевидного метода: с помощью встроенного в устройство приложения Google Play Store. Графически он сильно отличается от версий для смартфонов и веб-версии, но в целом работает аналогично.

Откройте приложение. В левой части экрана вы увидите четыре пункта меню. Выделите Home и нажмите Right на пульте дистанционного управления. Это позволит вам изучить различные категории магазина. В качестве альтернативы, если вы уже знаете, какое приложение вам нужно, нажмите Кнопка микрофона на пульте дистанционного управления, и вы можете выполнить голосовой поиск.

Если вы хотите игры, выделите соответствующую опцию на левой панели и снова нажмите Вправо . Как и в случае с обычными приложениями, игры разбиты на категории.

Два других пункта меню менее важны. Мои приложения позволяет узнать, требуется ли обновление каких-либо приложений, а Настройки говорят сами за себя. Вы можете изменить родительский контроль и параметры, связанные с автоматическими обновлениями и авторизацией покупок.

Чтобы установить приложение, нажмите Выберите в соответствующем пункте меню и выберите Установить .

Магазин игр Nvidia

Помимо официального магазина Google Play, Nvidia также предлагает собственный магазин игр. Это похоже на Steam, но специально разработанное для устройств Nvidia Shield. Вы найдете его в строке Игры .

Некоторые игры в магазине бесплатны для участников; другие имеют стоимость как для членов, так и для нечленов. Подписка стоит $7,49./месяц.

Навигация по приложению аналогична Google Play Store. Категории отображаются на левой панели, и вы можете нажать Right на вашем элементе управления, чтобы просмотреть содержимое каждой из них.

Чтобы купить приложение, откройте страницу магазина приложений и нажмите на цену. Вам нужно будет войти в систему с помощью учетной записи Facebook, Google или Nvidia.

GameStream

Если на вашем ПК установлена ​​графическая карта Nvidia, вы можете транслировать игры со своего компьютера и играть в них на Shield TV.

На вашем компьютере необходимо установить GeForce Experience. В приложении перейдите в «Настройки » > «Щит » и включите функцию GameStream.

Затем на экране Shield откройте Nvidia Games Store , прокрутите вниз до GameStream PC . Пока два устройства находятся в одной сети Wi-Fi, Shield автоматически найдет ваш компьютер.

После того, как вы установили соединение, ваши компьютерные игры будут отображаться в вашей библиотеке.

Загрузка: GeForce Experience

Интернет

Следующий метод основан на веб-версии Google Play Store. Несмотря на то, что многие приложения не оптимизированы для операционной системы Android TV, вы все равно можете установить версию для смартфона или планшета, используя этот подход.

Используйте веб-браузер, чтобы перейти к приложению, которое вы хотите загрузить. На странице со списком приложений нажмите Установить .

Появится новое окно. Нажмите на раскрывающееся меню, и вы увидите все устройства Android, подключенные к вашей учетной записи Google. Выберите свой Nvidia Shield и нажмите 9.0221 Установить .

Приложение может появиться на вашем устройстве через несколько минут. Вы найдете его в конце строки приложений на панели запуска Lean Back.

Неопубликованные приложения

Наконец, если совместимая версия нужного вам приложения недоступна в Play Store или Nvidia Games Store, вы можете загрузить ее неопубликованно.

Перед попыткой загрузки неопубликованного файла необходимо изменить настройки защиты. Перейдите в раздел «Настройки» > «Личные» > «Безопасность и ограничения» 9.0222 и переместите переключатель рядом с Неизвестные источники в положение Вкл. .

Далее вам нужно найти APK-файл нужного вам приложения. Если вы установили Chrome на свой Shield, используйте браузер для поиска в Интернете. Кроме того, вы можете записать APK-файл на USB-накопитель и подключить его к приставке.

Нажмите на имя файла и выберите Установить , чтобы завершить процесс.

Примечание: Поскольку несовместимые приложения не оптимизированы для Android TV, обычного пульта дистанционного управления будет недостаточно для навигации по ним. Вам нужно либо использовать игровой контроллер, либо USB-мышь.

Поиск и устранение неисправностей

Иногда с вашим устройством что-то идет не так. Ниже мы подробно описали пять наиболее распространенных способов устранения неполадок с телевизором Nvidia Shield.

Ваш пульт дистанционного управления/игровой контроллер не работает

Как правило, проблема с пультами сводится к двум вещам: батареи или синхронизация.

Если батарейки вашего пульта дистанционного управления разряжены, вам необходимо купить две новые батарейки-таблетки CR2032 и вставить их в устройство. Используйте скрепку, чтобы нажать кнопку фиксатора батарейного отсека; это на задней панели управления. Если батареи игрового контроллера разряжены, зарядите их с помощью прилагаемого USB-кабеля.

Если проблема не в батареях, попробуйте повторно синхронизировать элементы управления с приставкой. На главном экране перейдите к нижней части страницы и выберите Shield Accessories > Сопряжение с аксессуаром . Нажмите Выберите на пульте дистанционного управления или кнопку Nvidia на игровом контроллере, чтобы завершить сопряжение.

GameStream не транслирует игры

Известно, что некоторые антивирусные программы вызывают проблемы с процессом GameStream. Попробуйте ненадолго отключить программное обеспечение и посмотреть, решится ли проблема сама собой. Если это так, добавьте GeForce Experience в белый список вашего программного обеспечения.

К сожалению, если вы используете Kaspersky Internet Security and Anti-Virus, AVG Internet Security, ESET nod32 Anti-Virus, Panda Cloud Anti-Virus или ASUS GameFirst, вам, возможно, придется полностью удалить приложение.

Если ваш антивирус не является причиной проблем, убедитесь, что и Shield TV, и ПК находятся в одной и той же сети Wi-Fi, что ни приложение, ни программное обеспечение не имеют ожидающих обновлений, и что Shield подключен к диапазону Wi-Fi 5 ГГц.

Наконец, попробуйте очистить кеш Nvidia Games Store, перейдя на Настройки > Приложения > Игры Nvidia > Очистить кэш .

Не удается установить обновление

Иногда файл обновления повреждается. Если это произойдет, процесс установки обновления завершится ошибкой.

Чтобы решить эту проблему, загрузите файловый менеджер из магазина Google Play. Вы можете найти ожидающее обновление по адресу Local\NVIDIA\App\OTA . Удалите файл и перезагрузите устройство. После загрузки Shield предложит вам загрузить новый файл обновления с серверов Nvidia.

Устройство не выходит из спящего режима

Если ваше устройство не спит, вы увидите зеленый индикатор в верхней части коробки. Если вы не видите индикатора и нажатие кнопок на пульте никак не влияет, возможно, он застрял в спящем режиме .

Единственное решение — выполнить перезагрузку. Отсоедините шнур питания от устройства, подождите 10 секунд и снова подключите его.

Проблемы со звуком и видео

Если ваш экран пуст или вы не слышите звук, попробуйте использовать некоторые из этих распространенных решений:

• Если вы используете монитор, поддерживает ли он аудиовыход?
• Попробуйте другой порт HDMI на телевизоре.
• Если вы используете наушники, убедитесь, что вы не слушаете звук в формате AC3 или Dolby — они не поддерживаются.
• Используете ли вы адаптер DVI/VGA? Если да, то поддерживает ли он звук? Многие этого не делают.
• Попробуйте использовать кабель HDMI короче трех метров.
• Убедитесь, что ваш телевизор оснащен HDCP-совместимым портом HDMI. Многие приложения требуют этого.
• Убедитесь, что вы просматриваете правильный входной канал HDMI.

Наслаждайтесь опытом

Если вы внимательно следовали руководству, теперь у вас должно быть устройство Nvidia Shield TV, полностью настроенное в соответствии с вашими потребностями и включающее все приложения и игры, которые вы хотите использовать. Теперь пришло время расслабиться и насладиться плодами своего труда. Только не забудьте предварительно запастись напитками и закусками!

Мы надеемся, что это руководство по установке оказалось полезным для вас. Конечно, если вы продвинутый пользователь, есть еще много чего интересного, но большинство новичков теперь должны хорошо понимать, на что способно устройство.
