Как подключить две лампочки к одному выключателю

Главная » Электрика » Монтаж

Автор: Школа светодизайна MosBuild

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы.

К тому же и двойные выключатели имеют свои особенности подключения.

Содержание

1. Обычный выключатель на одну лампу
2. Подключение двух ламп на один выключатель
3. Двухклавишный выключатель
4. Раздельное освещение помещения
5. Многорожковая люстра
6. Подключение от розетки
7. Подключение ламп с преобразователем
8. Что же в итоге?

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя.

В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Понравилась статья? Поделиться с друзьями:

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

• Типы ламп и выключателей
• Разница между параллельным и последовательным соединением ламп
• Схема подключения двух лампочек
• Одноклавишный выключатель
• Двухклавишный выключатель
• Проходные переключатели
• Заключение

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

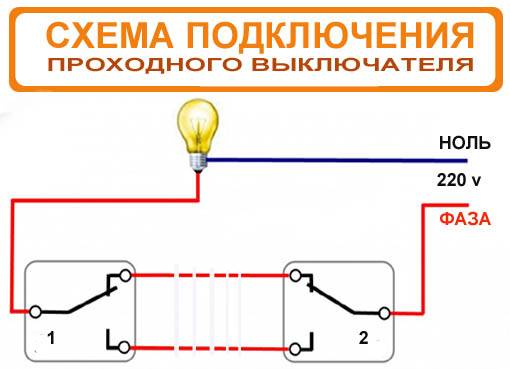

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

• Для чего нужен проходной выключатель света
• Способы соединения проводов в распределительной коробке
• Ошибки при монтаже электропроводки
• Схема подключения двухклавишного выключателя света

Как подключить две лампочки к одному выключателю: схема и инструкция

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Содержание

• Устройство выключателя
• Обычный переключатель для одной лампы
• Две лампы на один переключатель
• Двухклавишный выключатель
• Раздельное освещение
• Люстра с несколькими рожками
• Подключение от розетки
• Подключение ламп с преобразователем

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

схемы и порядок подключения проводов и ламп

Управление двумя лампочками при помощи одного выключателя позволяет быстро регулировать работу нескольких осветительных приборов из одного места.

Монтаж устройств подобного рода также экономит место, которое переключатели занимают на стенах.

Эта статья расскажет, как подключить две лампочки к одному выключателю.

Содержание

• 1 Устройство выключателя
• 2 Подключение одной лампы на одноклавишную модель
• 3 Две лампы на один переключатель
• 4 Двухклавишный выключатель
  • 4.1 Раздельное освещение
  • 4.2 Подсоединение люстры с несколькими рожками
  • 4.3 Схема подключения к выключателю с розеткой
• 5 Вариант соединения с преобразователем
• 6 Основные выводы

Устройство выключателя

Рабочая часть выключателя представляет собой тонкий металлический каркас с установленным на нем приводом. Каркас монтируется в подрозетник. Привод – это электрический контакт, то есть приспособление, на котором и происходит соединение электропроводящих проводов. Привод на выключателе подвижен, и его положение определяет замкнутость или разорванность цепи. При замкнутой цепи электричество включено. Разомкнутая цепь делает невозможной передачу тока.

Привод обеспечивает поступление электричества или преграду на пути сигнала, передающегося между двумя неподвижными контактами:

• входной контакт идет на фазу от электропроводки;
• выходящий контакт соединяется с фазой, уходящей на светильник.

Обычное положение контакта на приводе подразумевает, что коммутатор выключен. Неподвижные контакты в это время разомкнуты, освещения нет.

Нажатие управляющей кнопки на коммутаторе замыкает цепь. Подвижный контакт меняет свое положение, и неподвижные части становятся связаны между собой. По этому пути, сеть напряжения передает электричество на лампочку.

Чтобы обеспечить безопасность системы, рабочая часть должна быть помещена в корпус из материалов, не способных проводить электрический ток. В выключателе такими материалами могут быть:

• фарфор;
• пластик.

Другие элементы конструкции защищают непосредственно пользователя:

1. Управляющая клавиша позволяет одним касанием менять состояние цепи, замыкая и размыкая ее по желанию человека. В результате легкого нажатия, свет в помещении включается или отключается.
2. Рамка полностью изолирует контактную часть, что исключает случайные прикосновения и удары током. Она крепится на специальные винты, а затем садится на спрятанные защелки.

В качестве основного материала их изготовления, эффективно используется пластик.

Подключение одной лампы на одноклавишную модель

Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:

• если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
• буквенное обозначение L – контакт входящей фазы, цифра 1 – исходящая фаза;
• L – вход, стрелка – выход.

Важно! Фазный кабель часто маркируют красным цветом, а ноль – синим.

В процессе работы пригодятся следующие инструменты:

• нож, чтобы соскоблить изоляцию с проводов;
• отвертки с изоляцией на ручках: индикаторная и крестовая;
• маркер;
• изолента.

Инструкция:

1. Отключите электричество в автомате или на щитке.
2. Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
3. Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
4. Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
5. Фазу от осветительных приборов ведем на исходящие контактные клеммы.
6. Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
7. Фаза от распределительной коробки подключается к фазному контакту коммутатора.
8. Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
9. Изоляция скруток проводов.
10. Запуск автомата.
11. Проверка работоспособности системы.

Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.

При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.

Важно! Любые работы с электричеством необходимо осуществлять только при полностью обесточенной системе. Ток можно направить в сеть лишь для определения фазы и назначения других проводов. Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки. Для этого проследите, чтобы изоляция кабелей не была повреждена.

Две лампы на один переключатель

Схема подключения нескольких лампочек к выключателю:

1. Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
2. В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
3. На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
4. Затем фаза выводится через исходящие контакты на приборе.
5. Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.

При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.

Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.

Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.

Двухклавишный выключатель

Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:

• на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
• установка рядом с раздельными входами в ванную и туалет;
• когда требуется сэкономить место на стене.

На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.

Важно! Чтобы продолжить работы, обесточьте систему. Отключите автомат и обязательно удостоверьтесь в успешности своих действий. Напряжение в сети должно полностью отсутствовать.

Раздельное освещение

Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.

Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
8. Отключите питание на автомате.
9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.

Схема подключения к выключателю с розеткой

Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.

Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:

1. Определите назначение кабелей.
2. Обесточьте сеть.
3. Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
4. Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
5. Уложите провода, изолируйте их и подавайте напряжение.

Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:

1. Отключите напряжение.
2. Вскройте розетку и убедитесь в отсутствии тока в системе.
3. На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
4. Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
5. Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
6. Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
7. По окончании процесса, проверьте качество и успешность своей работы.

Важно! Розетку к коммутатору подключить не получится. В некоторых случаях от переключателя можно взять фазу, а нуль брать в монтажной коробке. Однако лучше этого не делать. Напряжение на розетке может быть существенно выше, чем ток в осветительной сети. Если к проводу с небольшим сечением подвести розетку, он может быстро перегореть.

Вариант соединения с преобразователем

Вместо подключения двух лампочек к сети на 220 В, можно провести соединение осветительных приборов с сетью при помощи преобразователей частот на 12 В. Подобные устройства проводят электрический ток к нескольким светильникам с небольшой паузой на 1-2 секунды. При этом приборы освещения получают электричество плавно, без резкого увеличения нагрузки.

Когда можно подключить преобразователь:

• для подачи тока на лампы накаливания;
• для обеспечения электричеством галогенных лампочек.

Переключатель устанавливается в цепь до преобразователя. В противном случае, контакты могут перегореть. Это должно происходить постольку, поскольку сила тока больше при низком напряжении. Кроме того, преобразователь обеспечивает небольшую задержку поступающего напряжения. Если прерыватель добавлять после выключателя, то не будет обеспечен постепенный, плавный запуск лампочек. Таким образом, теряется весь смысл включения преобразователя в схему.

Если монтируется двухклавишный переключатель, то понадобится подключить 2 преобразователя. Питание к нему должно будет поступать через вторую линию. «Нуль» останется общим.

Основные выводы

Теперь вы знаете, как соединить на один выключатель две рабочие лампочки. Точная методика подключения зависит от дополнительных нюансов. Однако общий принцип действий одинаков: необходимо соблюдать правила безопасности и соединять однотипные провода.

Предыдущая

Освещение в квартиреКто изобрел первую в мире электрическую лампочку

Следующая

Освещение в квартиреКак подключить проходной выключатель: варианты схем

Две лампочки на один выключатель

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Начинающим электрикам , Электрика дома Количество просмотров: Комментарии к статье:

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как подключить лампочку к выключателю
• Эл схема подключения выключателя и лампочки
• Схема проходного выключателя с трех мест на 2 лампочки
• Правила подключения двух ламп освещения к одному выключателю
• Схема подключения двухклавишного выключателя: правильный монтаж и полезные советы
• Схема подключения двойного выключателя на две люстры
• Схемы подключения и соединение двух выключателей на одну и две группы ламп

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить двойной выключатель

Как подключить лампочку к выключателю

Нередко при монтаже электрических сетей освещения бытовых и промышленных помещений возникает необходимость управления несколькими приборами из одной точки. Реализовать данную задумку можно, подключив двойной выключатель на две лампочки. Помимо удобства, один двойной выключатель обладает большей привлекательностью, чем наличие нескольких. Основной причиной использования двойного выключателя является оптимизация использования электрооборудования, подключённого к одной цепи.

Самым ярким примером оптимизированного контура является стандартная организация освещения раздельного санузла, при которой со стороны коридора устанавливается один двухклавишный выключатель. В результате освещением в туалете управляет одна клавиша, а в ванной комнате — другая. Наличие такого выключателя позволяет одним движением руки одновременно совершить два действия — включить освещение в одной комнате и погасить в соседней. Во избежание путаницы устанавливать выключатель рекомендуется в простенке.

В таком случае клавиша будет располагаться со стороны нужного электроприбора. Установка выключателя общего типа на два помещения целесообразна, если они находятся рядом. Для комнат, расположенных на расстоянии друг от друга, рекомендуется использовать отдельные установки. Также они могут быть использованы и в случае монтажа осветительного прибора с более, чем одной лампочкой. Раздельное управление в данном случае значительно расширяет функционал светильника и позволяет контролировать интенсивность его горения.

Так, включение лишь одной лампочки позволяет создать атмосферу отдыха, а сразу нескольких — рабочую. Основных схем подключения общего выключателя две — для старых и новых домов.

Наиболее часто встречается в старых домах. В таком случае опытные электрики предпочитают использовать двухжильные провода, отправляя ноль через распределительную коробку прямо к последовательно подключённым лампам, а фазу — на входную клемму выключателя. Выход при этом делается двойным: с каждой из клемм фазная жила уходит к отдельной лампе. Такой способ подключения позволяет задействовать как одну, так и две лампочки сразу, нажав на соответствующее количество клавиш.

Если же осветительные приборы располагаются в разных комнатах, то при помощи одного и того же выключателя можно включать свет в каждой из них по отдельности или в обеих сразу. Неоспоримым преимуществом такого способа является возможность корректировать интенсивность освещения в комнате. Что касается новостроек, то в них применяются другие системы, например, TN-S.

Как и нулевая, заземляющая жила отправляется в распределительную коробку, соединяется с проводами ламп и подключается к соответствующим металлическим деталям.

Если в блоке с выключателем находится и розетка, то замедляющий провод подсоединяется по-другому — от щитка к распределительному коробу, а оттуда — к самой розетке. Эта схема требует использование трёхжильного провода.

Залогом успешной оптимизации системы освещения является не только чёткое понимание работы электрооборудования, но и наличие необходимого инструментария. Как правило, для установки общего выключателя для двух лампочек требуется наличие:. Как показывает практика, последовательность действий при монтаже коммутационного устройства у разных мастеров может быть разной, однако наиболее правильным многие специалисты считают следующий порядок действий.

В некоторых случаях штробление стен можно пропустить. Необходимо штробление, обустройство мест установки распредкоробок и подрозетников, установка дополнительного автоматического выключателя в электрощиток опционально. Выбивать штробы можно любым удобным способом — циркуляркой, перфоратором и даже вручную, однако для вырезания ровных канавок нужно использовать специнструмент — штроборез с пылесосом. По окончании штробления стен канавки необходимо заделать алебастром или строительной смесью, после можно приступать к штукатурке и декоративной отделке стен.

В деревянных домах скрытый способ проводки не применяется — провода прокладываются с наружной стороны на специальные изоляторы, а вместо внутренних выключателей устанавливаются накладные. При этом принцип подключения остаётся неизменным. Провод от щитка идёт к нулям подключаемых ламп, а фаза — к выключателю.

В камере, где происходит соединение и разводка жил. Если провод трехжильный, то третью — заземляющую — жилу нужно скрутить аналогично нулевой. Наиболее распространёнными способами соединения проводов являются соединение клеммниками и скрутка с последующей изоляцией.

Пайка применяется крайне редко. Установка люстры или любого другого светильника — довольно простое мероприятие. Способ установки светильника зависит от его типа, готовности проводки и наличия основы для монтажа. Легче всего менять оборудование, когда провод выведен прямо в место установки — например, в центр комнаты. Чтобы установить люстру, необходимо подвесить сам прибор на специальный крюк или кронштейн и правильно подсоединить провода в случае, если потолок выполнен в виде подвесной конструкции, то для монтажа люстры потребуется установка дополнительного крепежа или закладных.

Крайне важно подключать фазные провода поочерёдно, подключая каждый к своей лампе, нулевые жилы также нужно раскидать по разным лампам, в противном случае обе лампочки будут выключаться одновременно. В случае подключения раздельных ламп в разных помещениях принцип остаётся тем же, меняется только способ протяжки проводов от распределительной коробки — их нужно направить в разные стороны.

Монтаж выключателя — один из самых опасных и сложных этапов подключения. Типов размещения монтажа два — в подрозетник или сразу в стену, зафиксировав устройство винтовым соединением или лапками.

Подключается такой выключатель всегда только к фазной жиле от распределительной коробки, куда он попадает от щитка. Если в осветительном приборе более двух ламп, то подключение производится по группам равнозначным или неравнозначным , и тогда провод с L1-контакта направляется к одной, а с L2-контакта — ко второй группе.

Условное разделение ламп на группы производится в зависимости от желаемой степени освещения комнаты. Так, если нужны два режима интенсивности, то к одной лампе рекомендуется подвести первую жилу, а к оставшимся — вторую. Для достижения максимального уровня яркости будет достаточно нажать обе клавиши.

Для успешного подключения общего выключателя необходимо придерживаться нескольких простых правил, позволяющих сделать систему максимально надёжной и безопасной во избежание пожара и короткого замыкания:.

Таким образом, подключить двухклавишный выключатель на две лампочки совсем несложно, особенно при наличии соответствующих профессиональных навыков. Однако если опыта работы с электрическим оборудованием нет, работу лучше доверить специалистам.

Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса. Комментарии, нарушающие правила сайта, будут удалены. Следить за комментариями этой статьи. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами? Как подключить двойной выключатель на две лампочки: нюансы и пошаговая инструкция.

Содержание 1 Для чего надо подключать двойной выключатель на две лампочки. Автор: Мякушек Распечатать Оцените статью:. Главная Инженерные системы Электричество Как подключить двойной выключатель на две лампочки: нюансы и пошаговая инструкция. Советы по экономии Читать. Войти с помощью:. Задать вопрос эксперту. В ближайшее время мы опубликуем информацию.

Эл схема подключения выключателя и лампочки

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно. Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье. Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства.

Потребляемая ими мощность выше, чем у простой лампочки, и поэтому.

Схема проходного выключателя с трех мест на 2 лампочки

На сегодняшний день существуют устройства выключения света с одной, двумя и тремя клавишами. На самом деле подсоединять их к сети довольно просто, главное немного разбираться в электрике и знать, какой провод куда должен идти. Далее мы рассмотрим, как самому подключить выключатель света с одной, двумя и тремя клавишами, но сначала немного поговорим о том, где может использоваться каждая из моделей. О предназначении выключателя света, думаю, знает любой электрик-новичок. Обычное одноклавишное изделие позволяет обесточить всю группу светильников подведенную к нему. Такой продукт принято устанавливать в любой комнате, имеющей одну группу лампочек. Предназначение двухклавишного выключателя — управлять светильником, имеющим две группы лампочек. К примеру, для освещения на кухне. Во время приготовления пищи не обязательно включать все лампочки, а достаточно только осветить столешницу. Принцип работы трехклавишного изделия аналогичен предыдущему, вот только в данном случае возможно регулирование трех групп лампочек.

Правила подключения двух ламп освещения к одному выключателю

Самостоятельное выполнение монтажных операций помогает экономить время и деньги. Соответствующие знания и навыки пригодятся во время ремонта и замены вышедшего из строя прибора, в ходе модернизации системы освещения. В данной статье подробно рассмотрена схема подключения двухклавишного выключателя и последовательность его установки. Приборы этой категории рассчитаны на предельное напряжение V.

Очень часто возникают ситуации, когда в доме или квартире необходимо произвести определенные электромонтажные работы.

Схема подключения двухклавишного выключателя: правильный монтаж и полезные советы

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов. Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Схема подключения двойного выключателя на две люстры

В статье речь пойдет о способах подключения одной, двух и более лампочек в одному и двухклавишному выключателям, рассмотрены схемы, которые упростят ход работ. Общую схему электрификации помещения условно можно разделить на две части — питающую потребителей и обеспечивающую освещение. В первом случае все просто — от распределительного щита кидается проводка, при надобности она разделяется , благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети. В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения — лампочек. Для этого в схеме предусмотрены выключатели рубильники , задача которых — при надобности прервать и восстанавливать цепь подачи напряжения на потребителя. Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети. Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке. К примеру, при помощи всего только одного рубильника можно управлять освещением нескольких комнат, причем независимо друг от друга.

Как подключить две лампочки к одному выключателю | Электирика в доме и квартире Как Как соединить две лампочки на один выключатель.

Схемы подключения и соединение двух выключателей на одну и две группы ламп

Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами.

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы. Чтобы подключить двойной выключатель на две лампочки, следует выбрать схему и правильно соединить провода сначала в распределительной коробке, а затем в осветительных приборах и выключателе. Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Прошли те времена, когда схему подключения электроприборов, в том числе светильников, «подгоняли» под имеющиеся коммутирующие устройства, заботясь об оптимальном расположении последних. В настоящее время различных по функциональности и техническим возможностям выключателей, переключателей и так далее такое разнообразие, что можно смело делать разводку электропроводки таким образом, чтобы включение и отключение используемых электроприборов было максимально удобно их пользователю.

Нередко при монтаже электрических сетей освещения бытовых и промышленных помещений возникает необходимость управления несколькими приборами из одной точки. Реализовать данную задумку можно, подключив двойной выключатель на две лампочки. Помимо удобства, один двойной выключатель обладает большей привлекательностью, чем наличие нескольких. Основной причиной использования двойного выключателя является оптимизация использования электрооборудования, подключённого к одной цепи. Самым ярким примером оптимизированного контура является стандартная организация освещения раздельного санузла, при которой со стороны коридора устанавливается один двухклавишный выключатель. В результате освещением в туалете управляет одна клавиша, а в ванной комнате — другая.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных. Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

схемы + советы по подключению

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Содержание статьи:

• Плюсы и минусы двойного подключения
• Как выбрать схему на две лампочки
• Поэтапная инструкция по монтажу
  • Этап #1 – подготовка стен
  • Этап #2 – подключение в распредкоробке
  •  Этап #3 – монтаж светильников
  • Этап #4 – установка выключателя
• Общие рекомендации и полезные советы
• Выводы и полезное видео по теме

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный  в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система  отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно . Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и .

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

 Этап #3 – монтаж светильников

Как производится  с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Фото из

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется

Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции

Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах

Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром

Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы

Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка

Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения

Монтаж автоматического выключателя в щитке

Монтаж наружной проводки в деревянном доме

Инструмент для вырезания штроб

Оборудование отверстия под выключатель

Инструмент для электромонтажных работ

Как производится зачистка проводов

Цветовая маркировка жил для подключения

Длина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с , обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Как подключить две лампочки к одному выключателю

Довольно часто встречаются ситуации, когда один выключатель управляет сразу двумя осветительными приборами. Разница лишь в том, что иногда необходимо воздействовать одновременно на обе лампы одним выключателем, а в других случаях необходимо, чтобы каждая лампа загоралась отдельно. А это значит, что в первом случае нам нужен одноклавишный выключатель, а во втором придется установить устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключить сразу две лампочки к одному коммутационному аппарату экономит материалы, время и силы, так как не придется устанавливать второй выключатель, прокладывать лишние провода, проделывать дополнительные отверстия и пазы в стенах.

Содержимое

• Подготовительные работы
• Устройство переключения
• Схема с двухкнопочным выключателем
• Схема с однокнопочным выключателем

Подготовительные работы

Независимо от того, сколько клавиш у вашего выключателя (одна, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и распределительную коробку для коммутационного аппарата, по-другому ее еще называют розеточной коробкой:

• Если стены в вашем помещении выполнены из панелей ПВХ, гипсокартона, дерева или МДФ, установите на дрель специальную коронку с зубчатыми краями и проделайте отверстие. Вставьте в него распределительную коробку и закрепите ее к стене с помощью саморезов.
• Для бетонных или кирпичных стен просверлите отверстие ударной дрелью или дрелью с насадкой на бетонных поверхностях. Но в этом случае монтажные коробки также необходимо закрепить гипсовым или алебастровым раствором.

Как правило, работы по установке отверстий выполняются одновременно с кладкой штроб. Делается это чисто из эстетических соображений, грязи от таких строительных работ много, и лучше один раз опрыскать и удалить. Канавки – это канавки в поверхности стены, в которые потом будут укладываться соединительные провода. Их можно сделать с помощью различных инструментов:

• Молоток и долото. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило есть у каждого мужчины). Недостатком этого метода чипирования является то, что он занимает много времени и сил.
• Болгарский. Этот инструмент часто называют худшим из лучших. Удобно, что канавки можно сделать быстро и без особых усилий. Но именно от болгарки много шума и пыли, к тому же штробы одинаковой глубины по всей длине сделать не представляется возможным, а работать болгаркой в ​​углах практически невозможно. номер. Так что выбирайте такой электроинструмент в крайнем случае.
• Перфоратор. Все, что требуется, это приобрести для него специальную насадку – штробу или шпатель. В остальном недостатков нет, быстрый, удобный, канавки более-менее ровные.
• Штроборез. Это идеальный инструмент для такого рода работ. Работает эффективно, безопасно и быстро. Канавки ровные, пыли нет, так как канавкорез подключен к строительному пылесосу. Им удобно работать, инструмент не издает сильного шума. Единственный недостаток – высокая цена. Но есть сервисы, где можно арендовать штроборез.

Коротко о штроблении стен с помощью перечисленных выше инструментов рассказано в этом видео:

В сделанные пазы необходимо уложить двухжильные провода и зафиксировать их цементным или алебастровым раствором.

Итак, подготовительные работы закончены, коробки смонтированы, провода проложены, можно подключать свет и выключатель.

Коммутационное устройство

Прежде чем подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного устройства. Это просто, и разобравшись с конструкцией, вы потом легко справитесь со схемой подключения.

Основным звеном всего механизма является рабочая часть, которая устанавливается непосредственно в гнездо. Выглядит как металлическая конструкция, на ней закреплен привод, с помощью которого устройство включается и выключается. Если рассматривать подробно, то привод, по сути, представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен быть подключен к фазному проводу от питающей сети. Второй контакт называется отходящим, он подключается к фазному проводу, идущему к лампочкам. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, прибор считается отключенным, цепи между питающей сетью и светильником нет, лампа не горит. Как только вы нажимаете на кнопку выключателя, подвижный контакт замыкается между двумя неподвижными, через образовавшуюся замкнутую цепь от питающей сети напряжение поступает на светильник, и светильник горит.

В целях безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала (фарфор или пластик).

Вторым компонентом выключателей является защита, это рамка и клавиши, обычно они изготавливаются из пластика. Клавиша закреплена на приводе рабочей части, с ее помощью человек нажимает, тем самым изменяя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного прикосновения человека к контактной части выключателя, находящейся под напряжением. Он закрывает и изолирует все это, то есть нет возможности прикасаться к рабочим частям. Рама крепится пластиковыми зажимами или винтами.

Единственное отличие двухклавишного выключателя в том, что он имеет два отходящих контакта. Каждая из них должна быть подключена к фазному проводу одной из двух лампочек.

Схема с двухкнопочным выключателем

Перед подключением проводов к схеме необходимо установить:

• Две лампы на одну лампочку. Например, один на кухне, другой в коридоре.
• Распределительная коробка под потолком (15-30 см ниже потолка). Если в помещении уже есть распределительная коробка, можно использовать ее. Главное, чтобы не было много коммутации и чтобы вам было удобно работать.
• Розетка для двухкнопочного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня пола.
• Провода в канавках должны быть проложены между всеми этими элементами. Обратите внимание, что в случае с двухкнопочным выключателем к нему должен быть подключен трехжильный провод от распределительной коробки.

Теперь нам нужно соединить все это электрически, чтобы напряжение шло от источника питания к лампочкам.

В распределительную коробку приходят две жилы провода от питающей сети — ноль и фаза. Используйте индикаторную отвертку, чтобы определить фазный провод. Используйте отвертку, чтобы коснуться обоих сердечников поочередно. Если коснуться нуля, окно индикатора не загорится. Если окно загорается, значит, вы нашли фазовую жилу. Аккуратно отметьте его клейкой лентой.

Теперь обесточьте свое рабочее место, чтобы установить соединения. Необходимо отключить машину, на которую подается напряжение. Сейчас во многих домах и квартирах монтируются целые щиты, в которых стоят автоматы, отключающие соответственно каждую комнату. Если у вас этого еще нет, то вам придется отключать водяной автомат по квартире. Проверяем отсутствие напряжения и приступаем к работе.

В розетку вставлены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делается ножом). Подсоедините одну жилу к вводному контакту выключателя, другой ее конец подключите в распределительной коробке к фазному проводу питающей сети. Два других провода подключите к двум отходящим контактам выключателя. Соответственно вторые их концы соедините в распределительной коробке с фазными проводами от одного и второго светильника.

Теперь можно поместить рабочую часть выключателя в подрозетник, закрепить, установить защитную рамку и ключи.

В распределительной коробке будет еще одно подключение, нулевые жилы, идущие от светильников, подключить к нулю от питающей сети.

В держателях светильника два контакта — один боковой для подключения нулевой жилы, и центральный, к нему подключается фаза. Сделайте эти связи.

Проверьте надежность всех контактов, но советуем заизолировать места скрутки после того, как убедитесь в исправности переключателя. Для проверки собранной схемы подать напряжение в квартиру (то есть включить вводной автомат). Оба ключа коммутационного аппарата находятся в выключенном положении, свет на кухне и в коридоре выключен. Нажал одну клавишу — зажегся свет на кухне, включил вторую — зажегся свет в коридоре. Также выключите поочередно первый и второй ключи, погас свет сначала на кухне, потом в коридоре. Все работает правильно.

Снова отключите вводной автомат и заизолируйте скрутки в распределительной коробке изолентой, сверху еще можно надеть ПВХ трубки.

Подробная схема с двойным выключателем рассмотрена в этом видео:

Схема с однокнопочным выключателем



Все абсолютно то же самое, только в этом случае в распределительную коробку приходят четыре двухжильных провода — один от питающей сети, второй от однокнопочного выключателя и два от лампочек.

В коробке выполнены следующие соединения:

• нулевая жила сетевого провода присоединяется к нулевым жилам ламп накаливания;
• фазная жила сетевого провода подключается к жиле, идущей на ввод выключателя;
• жила от отходящего контакта выключателя подключается к двухфазным жилам светильников.

Такое расположение применяется, когда лампы накаливания устанавливаются в разных направлениях. Если в одну сторону, то для экономии провода вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вы легко сможете подключить две лампочки к одному выключателю самостоятельно.

Как подключить свет параллельно? Выключатели и лампочки в параллельном соединении

Обычные бытовые цепи, используемые при монтаже электропроводки, являются (и должны быть) параллельными. В большинстве случаев выключатели, розетки, осветительные приборы и т. д. подключаются параллельно, чтобы поддерживать электропитание других электрических устройств и приборов через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем уроке по электромонтажу мы покажем, что как подключить свет параллельно ?

Как подключить свет параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, т. е. каждая лампочка подключена через отдельную линию (, также известную как фаза или фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток разный. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подцепи) в цепи такого типа, просто удлинив L и N проводники к другим лампам.

Поскольку каждая лампа или лампочка подключена между линией L и нейтралью N отдельно, если одна из лампочек выйдет из строя, остальная часть цепи будет работать без сбоев, как показано на рис. ниже. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает правильно, т. Е. Лампы светятся.

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой с помощью одного переключателя (SPST = однополюсный однопроходный) в параллельной цепи освещения, мы сможем включать / выключать каждую лампу с помощью отдельного переключателя или если мы выключите лампочку, остальные точки освещения не пострадают, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампы, соединенные параллельно

Как управлять лампочкой от одностороннего выключателя при параллельном освещении?

На рисунке ниже мы контролировали три лампочки с помощью трех отдельных однопозиционных выключателей, подключенных между линейным и нулевым проводами. Первые две лампочки горят, когда выключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью однопозиционных выключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

• Каждое подключенное электрическое устройство и прибор не зависят от других. Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
• В случае обрыва кабеля или удаления какой-либо лампы не будут разорваны все цепи и подключенные нагрузки, другими словами, другие лампы/лампы и электроприборы будут работать без сбоев.
• Если добавить дополнительные лампы в параллельные цепи освещения, их яркость не уменьшится (как это происходит только в последовательных цепях освещения). Потому что напряжение одинаково в каждой точке параллельной цепи. Короче говоря, они получают то же напряжение, что и напряжение источника.

• Можно добавить больше осветительных приборов и точек нагрузки в параллельные цепи в соответствии с будущими потребностями, если цепь не перегружена.
• Добавление дополнительных устройств и компонентов не увеличит сопротивление, но снизит общее сопротивление цепи, особенно при использовании устройств с высоким номинальным током, таких как кондиционеры и электрические нагреватели.
Параллельная проводка
• более надежна, безопасна и проста в использовании.

Недостатки :

• В параллельной схеме освещения используется кабель и провод большего сечения.
• Требуется больший ток при добавлении дополнительной лампочки в параллельную цепь.
• Батарея разряжается быстрее при установке постоянного тока.
• Конструкция параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (Живой) провод.
• Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
• Параллельный или последовательно-параллельный метод подключения более надежен, чем последовательное подключение.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они его никогда не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практическим опытом работы и умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные основные руководства по установке домашней электропроводки:

• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?
• Как подключить лампы последовательно?
• Какие возражения против последовательного соединения ламп в цепи домашнего освещения?
• Введение в последовательное, параллельное и последовательно-параллельное соединения
Серия
• , параллельное и последовательно-параллельное соединение батарей
• Разница между последовательной и параллельной схемой — сравнение

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампочки к одной электросети с помощью всего одного выключателя, может быть много. Чаще всего применяют одноклавишные и двухклавишные выключатели, реже — кроссовые. Если с подключением одной лампочки, как правило, не возникает сложностей, то наличие 2-х источников света заставляет домашних мастеров задуматься об их правильном подключении к сети. Однако хотелось бы перечислить все возможные способы, исходя не только из типа выключателя, но и из типов лампочек и способов их подключения. Далее мы подробно опишем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы подключения.

• Типы ламп и выключателей
• Отличие параллельного и последовательного соединения ламп
• Схема подключения двух лампочек
• Выключатель с одним ключом
• Двухклавишный выключатель
• Проходные выключатели
• Заключение

Типы ламп и выключателей

Прежде чем перейти непосредственно к установке, необходимо четко понимать, что существует несколько типов лампочек, которые подключаются к сети либо напрямую, либо через балласты или выпрямительно-понижающую аппаратуру. В любом случае у каждого из них свое рабочее напряжение и мощность, от которых зависит и ток.

Типы искусственных источников света, часто используемые в быту:

• Лампы накаливания и галогенные, принцип работы одинаков только в одних есть вакуум, а в других специальные пары галогенов, увеличивающие срок службы.
• Люминесцентные, а также их разновидности, так называемые экономки и натриевые.
Светодиод
• , работающий на светодиодных системах и по характеристикам полупроводникового диода, излучает световой поток.

Основные виды выключателей света, предназначенных для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и др.
2. Пересеките и пересеките.

Каждый тип светильника имеет свои особенности и схемы подключения, даже если они подключены к одному и тому же выключателю.

Отличие параллельного и последовательного соединения ламп

Если любые лампочки соединить параллельно друг другу и, соответственно, последовательно с выключателем, то напряжение на каждой из них будет одинаковым и таким образом можно для подключения источников света разной мощности. Главное условие – рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае используется понижающее устройство с системой выпрямления, размыкающий контакт должен размыкать цепь перед преобразователем, как показано на рисунке.

В данном случае не имеет значения, будут ли включены два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет делиться на количество лампочек, то есть если сеть 220 вольт, то на двух источниках искусственного света, подключенных к последовательной цепи, напряжение будет около 110 вольт. Это необходимо учитывать при выборе и покупке. Еще один нюанс при таком подключении связан с мощностью каждого из них. Они должны быть одинаковыми или как можно ближе друг к другу. при таком соединении ток одинаков во всех частях цепи. Если одна лампа рассчитана на 500 ватт, а другая на 50 ватт, то в лампочке меньшей мощности, соединенной одним проводом друг с другом, все равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка меньшей мощности моментально перегорит. Это правило распространяется на все типы источников света, от ламп накаливания до светодиодов.

Если вам необходимо подключить светодиодный источник света от сети или от розеток, то зачастую он состоит из так называемого драйвера, установленного внутри корпуса светильника. Он выполняет сразу несколько функций: выпрямляющую и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со пусковым устройством, последовательное соединение чаще всего встречается в растровых светильниках, так как позволяет использовать один дроссель и два пускателя для обеспечения стабильной работы. При этом сам пускатель выбирается на 127 В с расчетом на рабочее напряжение стандартной сети 220 Вольт. Выключатель в этой схеме использует обычный одноклавишный выключатель и также своим контактом разрывает фазный провод.

Что касается параллельного подключения нескольких люминесцентных ламп или компактных ламп, работа которых основана на свечении люминофора, нанесенного на стеклянную трубку, то в этой ситуации к одному выключателю можно подключить любое количество, как одиночных -ключевой и двухключевой. Главное учитывать мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого автоматического выключателя она ограничена и указывается в техническом паспорте, на упаковке или на корпусе. Если, например, указан ток 5 А, то его значение не следует превышать, так как это очень быстро приведет в негодность сам размыкающий контакт.

Для полного понимания последовательного и параллельного подключения лампочек рекомендуем посмотреть видео:

Схема подключения двух лампочек

Выключатель одноклавишный

Подключение двух ламп накаливания к одному выключателю осуществляется согласно стандартная схема, разница только в том, как подключаются источники света. С помощью коммутационного устройства с одной клавишей можно одновременно управлять сразу двумя осветительными приборами, независимо от того, как они подключены друг к другу, параллельно или последовательно.

Главное помнить, что НЗ контакт рекомендуется ставить синфазно, а провод, подключенный непосредственно к лампочке, нулевой. В обратном случае, конечно, схема тоже будет работать, но тогда при замене сгоревшего источника света возникает необходимость отключения всего электроснабжения помещения или участка, так как именно потенциал проходит через фазовый проводник, воздействующий на организм человека. Определить фазу легко с помощью обычной индикаторной отвертки или тестера.

Выключатель двухклавишный

Если с подключением двух лампочек к одноклавишному выключателю все понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. В этом случае весь монтаж необходимо проводить через распределительную коробку, это еще больше упростит подключение новых осветительных приборов или устранение неполадок. Подводка к выключателю осуществляется трехжильным проводом, а разводка через светильники и ввод питающего напряжения — двухпроводным.

Двойное коммутационное устройство можно использовать для раздельного управления двумя источниками света любого типа, главное опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающего в цепи осветительных приборов, нужно выбирать сам выключатель и сечение провода.

На видео ниже наглядно показано как подключить две лампочки к двойному выключателю:

Проходные выключатели

Подключение двух ламп к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого их обязательно используют в парами, иначе теряется смысл их использования. Вот принципиальная схема такого подключения. Всю установку также нужно производить через распределительную коробку:

Вся суть подключения двух и более ламп к проходному выключателю представлена ​​в видео:

Вывод

Последовательное включение двух ламп в сеть через выключатель имеет одну отрицательную сторону и поэтому применяется редко использовал. Он заключается в том, что при выходе из строя одного источника света перестает работать вся цепочка, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому он наиболее распространен и востребован как в бытовых условиях, так и на производстве. Что касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определенный ток, и превышение этого номинала приведет к его перегреву, сгоранию и, как следствие, выходу из строя. Надеемся, теперь вы понимаете, как подключить две лампочки к одному выключателю и какая схема наиболее подходящая!

Будет полезно прочитать:

• Для чего нужен выключатель света?
• Способы подключения проводов в распределительной коробке
• Ошибки в проводке
• Схема подключения двухклавишного выключателя света

Можно ли подключить несколько электрических лампочек к одному проводу?

1. Спросите экспертов
2. Наука и технологии

Вы должны войти в систему, чтобы опубликовать ответ.

Баллы:	3

Хотите сэкономить электроэнергию, подключив много лампочек к одному проводу? Ищете техническую консультацию относительно того, насколько это возможно и безопасно? Здесь вы найдете ответы экспертов.

У нас есть одна электрическая точка снаружи дома, но мы хотели добавить больше источников света (поверхностных или точечных), поэтому вопрос: можем ли мы подключить несколько источников света, скажем, 7 источников света, используя одно подключение?
Все в порядке, если все лампочки светятся на одном выключателе, вопрос только в том, хотим ли мы, чтобы все 7 фар (5 прожекторов, 1 подвесной светильник и 1 подключение для небольших светодиодных ламп) были подключены к одному подключению, возможно ли это? если да то как это сделать?

Ответы

9 Найдено ответов.

Баллы:	5 (₹ 5)

Да. Вы можете подключиться. Но провод, который вы используете, должен быть достаточно качественным и иметь необходимую несущую способность.
Есть два метода. Вы можете подключить последовательно или вы можете подключить параллельно.
Параллельное подключение будет хорошим способом, так как если одна лампочка перегорит, остальные лампочки будут работать. Даже если вам нужны отдельные переключатели между ними, вы можете их предоставить. Это заставит работать индивидуально также.
По сути, у нас во всем доме будет входящий одиночный провод. Из этого единого источника у нас есть несколько параллельных подключений. У нас не будет отдельного источника для каждого провода.
Напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток разный. Можно добавить любое количество точек освещения или нагрузки, но используемый провод должен быть необходимой прочности. Та же концепция используется в серийных сетах, которые мы будем использовать для украшения в день Дипавали.
Вы также можете подключить последовательно, но если есть проблема в одной точке лампы, другие лампы не будут работать.

---

DRRAO
Всегда уверен

Точки:

5 (₹ 5). У вас One Electricle. У вас есть Electricle. Вы не сказали, что означает его прочность, какую токовую нагрузку он может выдержать. Обычно это точка на 5 ампер, что означает, что через нее может протекать общий ток 5 ампер, и если вы потянете больше, то провода, идущие к этой точке от домашней электропроводки, могут сгореть из-за чрезмерного выделения тепла. в них. Случайно, если это розетка, то можно с комфортом поднять нагрузку до 15 Ампер. Позвольте нам понять это сейчас через ваш случай. По всей вероятности, вы будете использовать лампы CFL, поскольку они потребляют меньше тока и дают хороший свет по сравнению с обычными лампами накаливания. Предположим, вы используете лампы CFL мощностью 12 Вт. Таким образом, одна такая лампа CFL будет потреблять некоторый ток из сети (220 вольт), и это значение тока можно найти как — ток, потребляемый одной 12-ваттной лампой CFL = 12/220 = 0,55 Ампер. Теперь вы хотите использовать 7 лампочек. Вы должны использовать их только параллельно, так как последовательно они будут светиться очень тускло или могут вообще не светиться. Обратите внимание, что вся проводка в доме работает только в параллельном режиме, и каждый прибор получает непосредственно 220 вольт для своей работы. Таким образом, 7 ламп КЛЛ будут потреблять ток 7 x 0,55 = 3,85 Ампер, что значительно ниже 5 Ампер, которые обычно являются емкостью бытовых розеток. Следовательно, вы можете удобно использовать 7 лампочек CFL из одной точки. Знание — сила.    Очки: 8 (₹ 8) , это означает, какой ток точка может отдать в нагрузку. Я уверен, что выключатель для этой точки установлен внутри распределительного щита, где также есть несколько выключателей и розеток для других точек внутри комнаты, и они либо подключены к предохранителю, либо к автоматическому автомату, который срабатывает в случае перегрузки. Обычно распределительные щиты в наших комнатах могут выдавать ток до 10 ампер, и этого достаточно для большого количества источников света и вентиляторов, но они не подходят для тяжелых нагрузок, таких как холодильник или кондиционер, для которых требуется отдельная точка с большой грузоподъемностью. Теперь давайте перейдем к расчету тока, подаваемого на нагрузки. Я не усложняю это, добавляя коэффициент мощности (cos phi) в формулу и делая простой расчет. Мы будем использовать формулу W = V * I, где W (Ватт) = Мощность, V (Вольт) = Линейное напряжение на нагрузке, которое составляет 230 В в Индии, а I (Ампер) = Ток, потребляемый нагрузкой. Для одной светодиодной палочки мощностью 20 Вт потребляемый ток составляет 20/230 = 0,09 А, для потолочного вентилятора мощностью 70 Вт потребляемый ток составляет 70/230 = 0,3 А. Например, если имеется 10 таких светодиодных палочек/ламп по 20 Вт каждая, общее потребление 0,9А и если есть 2 потолочных вентилятора по 70Вт, то общее потребление тока будет 0,6А. Сложив эти два: 0,9 А + 0,6 А = 1,5 А. Таким образом, из 10 А вы используете только 1,5 А в этой комнате. Обычно мы не подключаем в точку нагрузку более 100Вт и если нагрузка 100Вт то ток потребления нагрузки 100/230=0,43А. Итак, в вашем случае, если общее количество светильников, подключенных к той точке, которая находится за пределами вашего дома, находится в пределах 100 Вт, вы можете смело подключать их, не беспокоясь. В настоящее время мы используем светодиоды, и они потребляют очень мало энергии. Светодиодная лампа мощностью 10 Вт обеспечивает достаточно света, и в этой конкретной точке вы можете подключить 10 светодиодных ламп параллельно. Не делайте последовательное соединение, так как это даст меньший ток на лампы и будет тускло светиться. Одно предостережение, если провод этой точки снаружи лежит долгое время оголенным, проверьте состояние провода и если есть утечки, то необходимо заменить провод. Подключение показано с помощью схемы. Sankalan «Life is easier when you enjoy what you do» Delete Attachment Points: 7 (₹ 7) You have указано, что за пределами вашего дома есть одна внешняя электрическая точка, но номинальная сила тока не указана для такого устройства, где провод должен использоваться для накаливания семи лампочек. Однако всегда указывается номинал в амперах, например, 5 ампер, 10 ампер, 15 ампер и т. д. Тем не менее, для семьи среднего размера, состоящей из шести человек, достаточно 10 ампер, чтобы позаботиться о разнообразном потреблении электроэнергии, а для большой семьи может потребоваться 15 ампер. Теперь рассчитаем мощность, потребляемую каждой светодиодной лампочкой мощностью 12 Вт в час. Светодиодные лампы идеально подходят для экономии электроэнергии. Теперь по формуле Вольт*Ампер=Ватт мы можем рассчитать наше потребление в пересчете на Ампер. Здесь напряжение питания составляет 220 В, мощность используемой светодиодной лампы составляет 12 Вт, следовательно, ток, потребляемый каждой светодиодной лампой, равен 12/220 = 0,054 ампер Следовательно, для установки семи таких лампочек потребуется 7*0,0,54 ампера = 0,378 ампера, что указывает на то, что потребляемая мощность намного меньше минимальной номинальной мощности в 5 ампер. В случае 60-ваттной обычной лампы уже рассчитанное потребление будет в пять раз выше и будет соответствовать 1,890 ампера, что все же ниже номинала 5 ампер. Мы выбрали параллельное расположение для лучшего свечения лампочек. Расположение можно изменить на последовательное, но в этом случае свечение лампочек будет слабым. Теперь рассмотрим характеристики выбираемого провода, идеальными были бы следующие условия- 1) Он должен иметь достаточную жесткость и не подвергаться коррозии с течением времени, иначе протекание тока не было бы непрерывным. 2) он должен иметь высокую электропроводность для бесперебойной подачи тока. Алюминиевые провода считаются обладающими лучшей электропроводностью и более дешевыми, чем медные провода. 3) Алюминиевые провода легче медных, и такое обеспечение стоит дешевле. Баллы: Дорогие друзья, Всего 7 светильников из них 5 по 3Вт каждый и 1 светильник по 6Вт, а остальные планируются к подключению для светодиодного многоцветного освещения, которое мы поставили стена галереи во время фестиваля около 150 маленьких огней. Существующий блок питания дан с 5А и проводом 1кв.мм. Скажите, пожалуйста, это будет работать? Ави Жизнь прекрасна Баллы: 8 (₹ 8) Когда вы говорите о подключении 7 светильников с помощью одного светильника, это означает, что вы хотели бы иметь последовательное соединение, т.е. , ток через каждую лампу одинаков, а напряжение на лампах равно сумме напряжений на каждом соединении ламп. Большинство соединений в доме не соединены последовательно, так как добавление или удаление любого дополнительного света/соединения в цепи повлияет на общую цепь. Лучше всего подключать параллельно, потому что добавление или удаление одной лампы из цепи не влияет на другие подключенные устройства или источники света, поскольку напряжение на каждом устройстве или точке одинаково, но отличается только протекающий ток. В: Можем ли мы подключить несколько источников света, скажем, 7 источников света, используя одно подключение? если да то как это сделать? A: Да, вы можете подключить все источники света, как указано в вашем запросе, в соответствии с прилагаемой схемой. Вы даже можете контролировать каждое соединение с помощью подвесного переключателя, как показано на прилагаемой схеме. 1. Возьмите 2 провода, линейного или живого, показанного красным цветом и обозначенного буквой «L», и провод черного цвета, обозначенного буквой «N», параллельно. 2. Подсоедините провод к фонарю от каждого провода, как показано на схеме. Один из красного провода «L» и черного провода «N». 3. Вы даже можете установить переключатель между каждым светом на линейном/фазном проводе, показанном красной буквой «L» на схеме. Это позволит вам переключать «ВКЛ» или «ВЫКЛ» по мере необходимости, не закрывая всю линию. Преимущество параллельного подключения для нескольких соединений: — Параллельные соединения просты, безопасны и заслуживают доверия при установке и подключении. — В любой момент времени вы можете добавить больше света или точек в схему, не перегружая схему. — Любая проблема с одним индикатором в соединении не повлияет на другие соединения, и они будут работать как обычно, не влияя на другие индикаторы или цепь. — Параллельное соединение помогает получить независимое соединение для каждого светильника, который можно легко включить / выключить с помощью переключателя. — Если вам нужно добавить дополнительные точки в цепь, вам просто нужно удлинить провод линии (L) и нейтрали (N) и добавить точку соединения. — Всегда выбирайте провод хорошего качества для параллельного соединения с большим сечением для большего соединения. «Самое главное в жизни — научиться излучать любовь и впускать ее внутрь» — Морри Шварц Удалить вложение . светодиодная цепочка. В моем предыдущем ответе @#160505 я сказал, что если к распределительному щиту, откуда берется эта конкретная электрическая точка, подключено больше точек, скажем, 10 светодиодных жезлов и 2 потолочных вентилятора, максимальная потребляемая мощность будет 1,5 А. Для этой конкретной точки общая расчетная мощность становится равной 5*3 + 1*6 + 3 = 24 Вт. Максимальная потребляемая мощность цепочки светодиодов, состоящей примерно из 150 лампочек, составляет 3 Вт. Применяя формулу, приведенную в моем предыдущем ответе, текущее требование для этой конкретной точки составляет 0,1 А. Если ток, необходимый для освещения и вентиляторов внутри, составляет 1,5 А, общий ток составляет 1,6 Ампер, что намного меньше номинальной мощности 5 Ампер. Медный провод хорошего качества площадью 1 кв. мм спокойно выдерживает 5 Ампер тока и вы без проблем сможете подключить лампы по схеме, приведенной в предыдущем ответе. Sankalan «Срок службы проще, когда вам нравится то, что вы делаете» Точки: 4 (₹ 4) очки: 3 (₹ 3) 3 (₹ 3) 9 2926 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9026 2 9000 2 9000 2 9000 2 9026 2 9026

9 2

3

. ответы все же я хотел высказать свою версию, что подключение такого количества лампочек к одному проводу нецелесообразно и небезопасно. Поскольку каждая лампочка имеет мощность, и если мощность соединения превысит допустимую мощность, то нагрузка будет больше на один провод и на все соединение, что приведет к возгоранию и даже к короткому замыканию. Обычно мы видели серийные лампочки нулевой мощности, соединенные друг с другом и выполненные в виде большой линии связи, чтобы обожать здания и даже мигать через определенные промежутки времени. Но соединять лампочки таким же образом было бы опасно и нецелесообразно.

---

K Mohan
‘Idhuvum Kadandhu Pogum «
Даже эта сложная ситуация ослабит

. 5 ламп по 3 Вт каждая, 1 лампа по 6 Вт и светодиодная цепочка, содержащая 150 мини-ламп, которые должны быть подключены к системе (что соответствует 150 * 0,02 = 3 Вт)
Следовательно, общее потребление в ваттах = 5 *3+ 1*6 +3 = 15+6+3 = 24 Вт
Следовательно, для этой системы нам потребуется ток = ватт/вольт = 24/220 = 0,109 А
Если освещение и вентиляторы в вашем доме потребляют ток 1,5 А
Тогда общий ток в амперах будет соответствовать 1,5 A + 0,109 = 1,609 A
Такая система по-прежнему потребляет ток намного ниже стандартной мощности 5 ампер и, следовательно, не создаст никаких проблем.
Теперь площадь медного провода была предусмотрена равной 1 кв. мм и, следовательно, он выдерживает нагрузку мощностью 5 ампер.
Во избежание короткого замыкания расположение ламп, входящих в эту систему, должно быть достаточно разнесено, а соединения должны быть жестко затянуты.

Войдите, чтобы оставлять комментарии

Отправить новую тему

Вернуться, чтобы вернуться к разделу «Спросить экспертов»

Сколько лампочек можно подключить к одному выключателю?

Image by Dragos Gontariu via Unsplash

Вы когда-нибудь задумывались, сколько источников света можно подключить к одному выключателю? Было бы полезно иметь несколько светильников, подключенных к одному выключателю на кухне и в столовой, где требуется множество светильников для создания необходимой атмосферы. Но сколько светильников можно подключить к одному выключателю?

Количество светильников, которые можно подключить к выключателю, зависит от мощности, потребляемой светильниками, и сечения проводов. Некоторые осветительные приборы, такие как лампы и потолочные вентиляторы, используют несколько лампочек и потребляют больше энергии. Большинство цепей в доме допускают ток от 15 до 20 ампер, поэтому вы можете безопасно подключить от 1400 до 2400 Вт освещения на один выключатель света. Этого достаточно для установки от 23 до 40 60-ваттных лампочек или от 280 до 480 5-ваттных светодиодов .

Наличие нескольких источников света на одном выключателе было бы отличной возможностью для особых мероприятий или мест в вашем доме, где требуется более одного источника света. В этой статье вы узнаете, сколько светильников можно поставить на один выключатель, а также как подключить несколько светильников к одному источнику. Безопасность всегда должна быть главной задачей при работе с электричеством в доме. Для выполнения любых работ с электричеством рекомендуется всегда обращаться к профессионалам.

Если вы хотите найти лучшие светильники, нажмите здесь.

Сколько лампочек нужно подключить к одному выключателю

Прежде чем подключать несколько светильников к одному выключателю, важно знать мощность (в ваттах), которую потребляют лампочки, ток в цепи и наличие кабеля. может успешно проводить ток или электричество (источник).

Характеристики выключателя и настенного выключателя

Для цепи на 15 ампер обычно требуется провод калибра не менее 14, а для цепи на 20 ампер требуется провод калибра 12, идущий к блоку выключателя. Вы также должны убедиться, что ваш настенный выключатель имеет надлежащие номинальные значения тока и напряжения. Некоторые настенные выключатели на 15 ампер рассчитаны только на 120 вольт.

Коммутатор на 15 А может поддерживать мощность 1400 Вт, а коммутатор на 20 А — до 2400 Вт. Если у вас есть прибор, в котором используются 2 60-ваттные лампы, вы можете поддерживать 11 таких приборов в одной 15-амперной цепи или 20 таких же приборов в 20-амперной цепи.

Series Цепи и предохранители

Image by StockSnap via Pixabay

В некоторых серийных светильниках, таких как елочные фонари, используются предохранители. Если ток, протекающий по проводу, слишком велик для кабеля, от которого питаются фонари, лампочки перегорят.

Предохранители действуют как слабое место в цепи, которое выйдет из строя, если соединение станет слишком горячим. Предохранитель предотвращает возгорание или взрыв лампочек при перегреве кабеля.

Чтобы определить, сколько лампочек можно направить на один выключатель, сначала нужно узнать, сколько ватт потребляет каждая лампочка. Затем вы можете определить, какие предохранители использовать и какие размеры кабелей и проводов использовать, чтобы предотвратить перегрев как предохранителей, так и проводов.

Блок питания на 240 вольт обслуживает большинство домов, и большинство цепей имеют напряжение 220 или 120 вольт, поэтому вам нужно будет разделить количество ватт всех лампочек на величину напряжения, подаваемого в цепь.

Ватт, деленный на напряжение питания, равняется силе предохранителя

Например, если каждая из ваших лампочек потребляет 60 ватт (0,06 киловатта), вам потребуется соответствующим образом отрегулировать провода и предохранители. Полученная формула будет равна 60 Вт, деленным на напряжение 240 В, что соответствует 0,25 А для предохранителя в вилке или выключателе света.

Рождественские елочные фонари, как правило, с многочисленными 5-ваттными лампочками, часто поставляются с 5-амперными предохранителями, которые могут поддерживать 240 лампочек при напряжении питания 240 вольт.

Ток предохранителя, умноженный на напряжение питания, равно мощности лампы

Вы также можете выполнить этот расчет наоборот. Если вы уже знаете ампер предохранителя, который у вас есть под рукой, вы можете умножить напряжение на ампер. Это даст вам максимальное количество ватт, которое вы можете подключить к цепи.

Например, если типичный 5-амперный предохранитель защищает вашу цепь освещения, вы можете умножить его на напряжение (240), чтобы получить лампочки мощностью 1200 Вт, которые вы можете подключить к цепи с этим предохранителем.

Чтобы узнать больше о том, как безопасно подключать лампы последовательно и рекомендуется ли это, ознакомьтесь с разделом «Можно ли подключать лампы последовательно?»

Как подключить несколько светильников к одному выключателю

Изображение Дарья Шевцова до серии огней в вашем магазине. Как подключить эти светильники к одному выключателю?

Существует два основных способа подключения нескольких источников света к одному выключателю, и инженеры-электрики называют их «гирляндным подключением» и «домашним» подключением выключателя (источник).

Светильники с гирляндным подключением

Вместо последовательного подключения светильников, как в примере с гирляндой, гирляндное подключение предполагает параллельное подключение. Гирляндное подключение позволяет другим источникам света работать, когда один из них гаснет.

Просто помните о цветовой маркировке: белый — нейтральный, черный — горячий, а оголенный провод — заземление.

Гирляндное подключение требует отдельного кабеля для прокладки между каждым устройством, и вам могут понадобиться большие колпачки для ваших проводов, так как соединения теперь состоят из трех проводов вместо двух — тех, которые соединяют нагрузку и устройство друг с другом, и проводки, ведущей к другое приспособление.

 Вы можете добавить столько приборов, сколько хотите, если не превышаете номинальную мощность выключателя.

Проводка выключателя Home Run

Проводка выключателя Home Run — это подключение каждого светильника непосредственно к выключателю. Преимущество этого метода заключается в том, что вы можете очень легко отключить отдельные светильники, и этот вариант может быть выгоден, если доступ к коробкам приборов сложнее, чем к главному распределительному щитку.

Проводка выключателя в исходном положении требует, чтобы каждая горячая проводка, идущая от выключателя, шла непосредственно к клемме нагрузки выключателя. Этот метод подключения становится неудобным, когда вы добавляете больше светильников, и вам может потребоваться добавить еще одну электрическую коробку, чтобы разместить больше светильников.

Как управлять несколькими светильниками с помощью нескольких выключателей

Вы также можете рассмотреть возможность подключения нескольких осветительных приборов к нескольким выключателям. Например, может быть полезно включить свет на любом конце лестницы или комнаты (источник).

Для управления светильниками с двумя или более выключателями можно также подключить дополнительные светильники параллельно с уже включенными в соединение светильниками.

Важно знать, что первая распределительная коробка, коробка, в которой вы устанавливаете светильник, имеет два трехжильных кабеля, идущих от одной из распределительных коробок, и двухжильный кабель, являющийся продолжением другой распределительной коробки.

Шаги для этого подключения следующие:

Шаг 1: Белый провод трехжильного кабеля, идущий справа, является переключаемым горячим проводом и должен быть заизолирован черной лентой.

Шаг 2: Подсоедините этот трехжильный кабель с черной лентой с помощью проволочной гайки к черному проводу двухжильного кабеля и короткому черному пигтейлу.

Шаг 3: Соедините белый провод трехжильного кабеля, идущий слева, с помощью проволочной гайки с белым проводом трехжильного кабеля, а затем с короткой белой косичкой.

Шаг 4: Теперь подключите черный и белый пигтейлы к вашему светильнику.

Шаг 5: В последней распределительной коробке подключите черный и белый провода к светильнику.

Этот метод подключения вашей цепи удобен для наружного освещения подъездной дорожки, поскольку вы можете установить выключатель света для управления всеми источниками света на любом конце подъездной дорожки. Вы также можете рассмотреть возможность подключения этого типа цепи на любом конце вашей лестницы.

Обратите внимание, что трехпозиционные выключатели должны быть на каждом конце, в отличие от четырехпозиционных выключателей, которые не нужно подключать ни к одной из сторон.

Вы также можете подключить цепь с несколькими светильниками/переключателями без использования ответвления. Это можно сделать с помощью четырехжильного кабеля. В этом случае важно знать, что синий провод является переключаемым горячим проводом, а белый провод — нейтральным проводом.

В этой схеме можно подключить столько четырехпозиционных выключателей и светильников, сколько вы хотите, параллельным соединением с любой стороны — или вообще ни одного. Но чтобы сделать это безопасно, необходимо использовать четырехжильный кабель от первого до последнего светофора.

Четырехпозиционный выключатель позволяет управлять не только несколькими источниками света с помощью одного выключателя, но также управлять несколькими источниками света в одной комнате с помощью нескольких выключателей в обоих концах комнаты.

Проконсультируйтесь с электриком

Статья, подобная этой, не может охватывать все случаи и коды, действующие во всех странах и во всех местных муниципалитетах.

По этой причине, а также в целях безопасности вас, вашей семьи и вашего дома перед любыми электромонтажными работами лучше проконсультироваться с местным электриком.

Когда речь идет об электричестве, небольшие знания могут быть смертельными, и не стоит рисковать только ради того, чтобы сэкономить немного денег.

Заключительные мысли

Любые виды электромонтажных работ никогда не следует рассматривать как самостоятельную работу с небольшими базовыми знаниями в электромонтажных работах, всегда обращайтесь к профессионалу. Подключение нескольких источников света к одному выключателю удобно, когда нужно создать правильное освещение для любого большого пространства, и когда вы предпочитаете включать все эти источники света одновременно.

Наличие нескольких выключателей для одного и того же набора светильников также необходимо для разных концов комнаты или лестницы. Основными ограничивающими факторами для количества источников света, которые вы можете подключить к выключателю, являются номинальная сила тока в цепи и мощность, потребляемая светильниками.

Объяснение двустороннего переключения | Как подключить двухпозиционный выключатель света

В этой статье мы собираемся показать вам, как подключается цепь, позволяющая включать или выключать свет из двух разных мест. Мы будем называть эту схему управления освещением двухсторонней коммутационной схемой.

Переключатели SPDT

Прежде чем мы начнем, нам нужно познакомить вас с некоторыми терминами переключателей.

Если мы собираемся включать и выключать свет из 2 разных мест, нам нужны 2 однополюсных двухпозиционных переключателя  или SPDT.

SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.

Переключатель SPDT имеет 3 клеммы. Он будет иметь один вход и 2 выхода.

У каждой клеммы переключателя SPDT есть имя. Входной терминал называется Общий . Выходные клеммы называются Нормально-Открытые и Нормально-Закрытые .

При нажатии переключателя или рычага общая клемма соединяется с нормально открытой или нормально закрытой клеммой в зависимости от ее положения.

Двусторонняя коммутация Цепь

Цепь лестничного освещения

ОК… приступим к проводке! Вернемся к нашей схеме освещения лестничной клетки.

У нас есть переключатель внизу лестницы и еще один переключатель наверху лестницы. И, конечно же, наш потолочный светильник над серединой лестницы.

Для нашего обсуждения назовем переключатели Вверх и Вниз. Любой переключатель может включать или выключать свет.

Электропроводка в ЕС и Северной Америке

Электропроводка в Европейском Союзе и Северной Америке очень похожа, но есть некоторые отличия. Цвета изоляции проводов электроснабжения различаются.

В этой статье речь пойдет о кабелях и цветах проводов для Северной Америки.

Другим отличием является типичный уровень электрического напряжения в доме. В Северной Америке напряжение составляет 115 вольт переменного тока, а в ЕС напряжение составляет 220 вольт переменного тока.

NMD90 14/2 и NMD90 14/3

В Северной Америке 2 провода электропитания называются линией и нейтралью и берут начало от автоматического выключателя на электрощите. Линейный провод имеет черную изоляцию, а нейтральный провод имеет белую изоляцию.

Кабель, выходящий из электрического щита, будет содержать эти 2 провода плюс третий провод, который подключен к заземлению. Заземляющий провод заземления не имеет изоляции.

Кабель обозначен как NMD90 14/2 из-за размера проводников и количества проводов внутри. NMD90 14/2 имеет 2 провода размером 14 AWG.

Силовой кабель электропроводка

Фактическая электропроводка представляет собой непростую задачу по двум причинам.

– Кабели расположены за стенами, и кабель электропитания может входить в цепь в 3 разных местах.

— Кабель может войти в свет или в любой из выключателей.

Просто чтобы добавить больше возможностей, кабель может проходить между выключателями и другим кабелем от выключателя к свету. Или кабель может идти от выключателя к свету, а другой кабель — к другому выключателю.

Мы не собираемся обсуждать все возможности в этой статье.

Мы исследуем электрическую цепь, в которой:

– Питание поступает на нижний переключатель

– Кабель проходит между двумя переключателями

– И еще один кабель, идущий от верхнего выключателя к свету.

Все кабели спрятаны за стеной и над потолком.

Нашу проводку легко определить, взглянув на провода в потолке. Всего будет 3 провода. Эти провода подключаются непосредственно к светильнику.

Прежде чем мы двинемся дальше, самое время напомнить всем, что работа с электричеством очень опасна! Доверьте электромонтажные работы квалифицированным специалистам!

Заземляющая проводка

ОК…начнем…Каждое устройство будет помещено в электрическую коробку в стене и потолке.

Как мы уже говорили ранее, электроэнергия поступает через электрическую коробку переключателя вниз.

Для всех электрических цепей оголенные заземляющие провода заземления подсоединяются к каждой электрической коробке.

Проводка переключателя SPDT

Мы представили новый кабель. Этот новый кабель называется NMD9.0 14/3 и имеет третий красный провод.

Черный провод питания подключается к общей клемме нижнего переключателя.

Белый провод питания вообще не подключается к выключателю, а подключается к белому проводу кабеля 14/3. Соединение проводов выполнено внутри электрической коробки выключателя.

Имеется еще один разъем для подключения белого провода 14/3 к белому проводу 14/2 светового кабеля. Опять же, это проводное соединение выполнено внутри электрической коробки переключателя UP.

Кабель 14/3 соединяет 2 переключателя. Красный провод соединяет нормально открытые клеммы переключателей, а черный провод соединяет нормально закрытые клеммы.

И, наконец, черный провод электрощитка освещения подключается к общей клемме Up Switch.

Поток электричества в двухсторонней схеме переключения

Посмотрим, работает ли это! Когда переключатели находятся в показанных положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Что произойдет, если мы изменим положение нижнего переключателя? Электрическая цепь разорвана и свет погас!

Хорошо… Давайте посмотрим, что произойдет, если мы изменим положение переключателя вверх. Если все пойдет хорошо, загорится свет. Когда переключатели находятся в новых положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Резюме

Хорошо… давайте рассмотрим то, что мы рассмотрели в этой статье:

— SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Рубрики

баллы:	9000 5
