Как измерить сопротивление мультиметром, режим измерения малых сопротивлений

Мультиметр может пригодиться не только специалисту-электрику, но и практически каждому хозяину в быту. Это многофункциональный и компактный прибор, измеряющий силу тока, напряжение, и многие другие параметры. Чтобы провести проверку сопротивления мультиметром, потребуется всего пару минут. В продаже сегодня можно найти как электронные модели, так и аналоговые, но по большей части разница между ними заключается лишь в способе отображения и подробности информации.

Разновидности

Сначала пару слов о разновидностях приборов. Раньше чаще всего использовался аналоговый мультиметр, в котором установлены обычные стрелочки для отображения показаний. Сегодня более востребованы электронные модели, но и аналоговые не спешат уходить в прошлое, ими пользуются преимущественно профессионалы.

Причины этого кроются в следующем. Стрелочные более стабильно работают в зонах электромагнитных полей. Кроме того, электронные модели требуют питания (чаще всего батарейки), а износ элементов питания может напрямую сказаться на погрешности измерений. Стоит также отметить и возможность выхода из строя из-за сильных электростатических разрядов. Аналоговый мультиметр показывает более точный результат.

Есть преимущества и у цифровых моделей. Они доступнее отображают информацию, и способы выводить на экран разницу между измеряемыми показателями и эталонными.

Основы управления прибором

У многих моделей мультиметров есть свои характерные особенности, но имеются также и общие для всех разновидностей правила. К примеру, для начала измерений следует прикоснуться концами металлических щупов (они снабжены ручками из изолирующего материала) к проводнику.

Величина того параметра, который измеряется мультиметром в текущий момент должна быть в пределах диапазона, который задается специальным переключателем на корпусе.

Именно поэтому рекомендуется производить замеры, выставляя максимальный режим измерения, а после подгоняя точность или наоборот. Впрочем, наиболее технически продвинутые аппараты способны определять пределы измерений автоматически.

Также следует помнить правила:

  • для того чтобы измерить силу тока, вначале потребуется создать разрыв в цепи и подключить в образовавшийся промежуток амперметр;
  • для использования вольтметра его необходимо подключать к точкам с разным потенциалом;
  • для измерения сопротивления требуется вначале полностью отключить элемент от цепи, после чего через него пропускается ток от встроенного элемента питания мультиметра.

Схема подключения щупов следующая. Тот, который с черным проводом, вставляется в гнездо СОМ (отрицательный полюс), красный – в гнездо VΩma. Помните, что сегодня на рынке имеется широкий ассортимент моделей, так что нюансы использования могут варьироваться. Чтобы избежать досадной неудачи, рекомендуется дополнительно ознакомиться с руководством пользователя.

Устройство

У подавляющего большинства моделей основа устройства полностью идентична. Единственной разницей могут стать обозначения, ряд дополнительных возможностей и пределы измерения. В любом случае, на фронтальной панели располагаются все элементы управления устройством. Среди них: гнезда для подключения щупов, экран, а также переключатель режима измерения сопротивления.

За аппаратную составляющую отвечает микросхема 1CL7106. При измерении напряжения сигнал проходит через резистор R17 и передается на вход 31. Сила тока воспринимается резисторами в зависимости от того, какой диапазон был установлен пользователем. Падение напряжения в результате поступает на вход 32.

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми. Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться.

Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Проверка перед работой

Токоведущие жилы в щупах мультиметра с течением времени изнашиваются, что крайне негативно сказывается на точности измерения. Именно поэтому важно проверять их до начала работы. Делается это просто. Переключатель ставят на самый низкий диапазон, после чего замыкают провода друг с другом. Следом аналогичным образом проверяется изоляция на ручках. Если контакт плохой, показания на экране начнут сбиваться. Отдельно следует отметить вариант проверки в режиме прозвонки. В случае неустойчивого звукового сигнала контакты следует заменить.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.

Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если цифры на экране тестера при измерениях не меняются, следует переключиться на более высокий диапазон.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.

Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.

Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Пример измерения

Рассмотрим на примере как проверить сопротивление наушников. Чаще всего они присоединяются к ПК или плееру при помощи разъема miniJack. Он состоит из трех частей. Наиболее близкая к держателю – общий канал, потом идет раздельные для правого и левого каналов.

Для проверки достаточно прикоснуться одним щупом мультиметра к общему каналу, а вторым к правому и левому по очереди. Точное сопротивление указывается в техническом паспорте наушников, но чаще всего оно составляет порядка 40 Ом. Если показания сильно отличаются, значит в проводе имеется короткое замыкание. Для проверки дополнительно меряем так. Прикасаемся одним щупом к правому каналу, а вторым – к левому. В идеале сопротивление должно быть ровно вдвое больше.

Как видно, измерения сопротивления проводить довольно просто. Надо быть уверенным в исправности мультиметра и понимать значение измеряемой величины.

Фотомануал как измеряется сопротивление мультиметром



Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ - в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

Гнездо СОМ мультиметра Clarke
Гнездо СОМ на мультиметре Mastertech

Стрелкой показано гнездо СОМ мультиметра Facom 714
Гнездо СОМ мультиметра VA17

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

Fluke 87V разъем совмещен с вольтметром, диодным датчикком
Kemot — гнездо сопротивления совмещено с вольтметром, гнездом для измерения емкости аккумулятора

Mastech — сопротивление, вольтметр, тестер для диодов в одном гнезде
Fluke 287 Температура, сопротивление, диод, вольтметр в одном гнезде



 С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 - 0,8 Ом. Если показывает бо́льшую цифру - значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или "крокодильчиками" касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении - значит цепь разомкнута. Такое же сопротивление должны показывать "пустые" щупы.

Разомкнутая цепь - единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи - чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться - это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.



Выбираем инструмент для снятия изоляции с проводов, как не ошибиться. Видео Какой мультиметр лучше выбрать для домашнего использования Виды детекторов скрытой проводки, для чего они применяются Профессиональный мультиметр Fluke - образец качества, "мерседес" в среде измерительных приборов

Как замерить сопротивление мультиметром

Измерительный инструмент

Мультиметр – это незаменимый помощник в деятельности любого электрика. Возможности его чуть не безграничны. Помимо всего прочего, данный прибор умеет измерять сопротивление. Удивляться этому факту не стоит, поскольку инструмент оборудован встроенным омметром, при помощи которого и происходит измерение сопротивления. Так что при желании мульметр позволит измерить сопротивление таких элементов, как конденсаторы, плавкие предохранители, катушки индуктивности, трансформаторы, различные радиодетали, кабельные линии и многое другое.

1

Мультиметр – как измеряется сопротивление

Ничего сложного в том, как замерить сопротивление мультиметром, нет. В первую очередь необходимо найти раздел на самом приборе, который отвечает непосредственно за измерение сопротивления. Так как мультиметр является многофункциональным прибором, то различных панелей здесь достаточно много. На нужной нам панели имеется буква латинского алфавита "омега", которая обозначается таким значком - "Ω". Данный символ как раз обозначает сопротивление в физике.

На сегодняшний день количество мультиметров просто зашкаливает. Существуют и аналоговые модели, и цифровые, которые пришли на смену первым. В связи с разнообразием модификаций прибора, расположение панели, отвечающей за сопротивление, может отличаться. Найти ее не составит труда по значку, описанному выше. Там же обычно располагается ручной переключатель, а также шкала с указанием пределов измеряемых параметров. В зависимости от модели, может быть до 7 границ проведения замеров. Все обозначения указаны цифрами и буквами.

Мультиметры оснащаются встроенным  омметром для измерения сопротивления

Например, вы выбрали предел в 200 Ом, то на мультиметре данное значение будет отражено как число "200". Если был выбран больший предел, к примеру, 2000 Ом, то обозначение может быть как с использованием цифр, так и букв – "2000" либо "2к", что имеет одно и тоже значение. Значения, превышающие несколько миллионов, чаще всего сопровождаются буквой М, обозначающая "миллион". То есть лимит в 20 М, выбранный на панели мультиметра, говорит нам о том, что измерения будут проводиться в пределах до 20 миллионов Ом.

Чтобы лучше разобраться с тем, как проверить сопротивление при помощи мультиметра, можно привести пример. Предположим, необходимо узнать сопротивление какой-либо детали или обычной катушки. Предположительно данный параметр составляет около 1000 Ом или 1кОм. В таком случае на приборе необходимо выставить предел, превышающий ориентировочный. Поэтому требуется переключатель перевести в положение, например, "2000". Если такого нет, выбираете следующее по величине. Лишь после этого можно приступать непосредственно к измерениям.

Сами же замеры проводятся специальными щупами. Необходимо правильно вставить их в соответствующие гнезда – черный в гнездо с подписью "com", красный щуп в отверстие "V/Ω". Убедиться в том, что все подключено верно, достаточно просто. Следует всего лишь соединить щупы друг с другом и проверить экран на мультиметре. Правильно подключенные щупы покажут нулевое сопротивление.

2

Измеряемые показатели – важные особенности тестера

При измерении сопротивления важно правильно читать полученные данные. Так, если результат на табло показывает значение, которое было выставлено в качестве ограничительного предела, то возможны два варианта развития событий. Либо прибор вышел из строя, что случается очень и очень редко. Либо предел указан неправильно, и, соответственно, требуется выставить следующее по величине ограничение. Поэтому переключатель переводится на одну позицию вверх. После чего можно еще раз выполнить измерения.

Чтобы результат был максимально точен, следует быть аккуратным и осторожным при работе с тестером. Особое внимание следует уделять оголенным участкам щупов. Не следует прикасаться к ним и измеряемым механизмам одновременно. В теле человека также имеется сопротивление, поэтому прибор покажет суммарный показатель – сопротивление человека и детали. Если этого не заметить, то неправильные расчет сопротивления могут привести к очень плачевным результатам в дальнейшем.

Измеряя сопротивление тестером, необходимо принимать во внимание следующие важные особенности работы с прибором:

  • Определение сопротивления запчасти, которая впаяна в какую-либо плату, - это процесс достаточно сложный, новичкам может быть даже не под силу. Проблема заключается в том, что мультиметр будет показывать общий показатель всей платы, поскольку проверяемая деталь напрямую связана с другими элементами сети. Чтобы выполнить измерения правильно, следует отсоединить один элемент с электрической платы, то есть отпаять его.
  • Тестирование многовыводных элементов сопровождается их обязательным предварительным  демонтажом. Лишь после этого можно начинать замерять сопротивление при помощи встроенного омметра. В противном случае результат будет зафиксирован неверный.
  • Огромное значение имеют щупы, а также их целостность и исправность. Несколько абзацев выше мы рассказывали, как проверяется работоспособность прибора в целом. Соединив щупы, мы не только узнаем, работает ли тестер, но и целостность самих щупов. Так, необходимо водить одним щупом по другому, не разъединяя их. Гарантией правильных и точных измерений будет неизменный ноль на дисплее. Если же во время подобных манипуляций значение постоянно изменяется и прыгает, то со щупами имеются определенные проблемы.
  • Аккумулятор также очень важен для выполнения точных измерений. Необходимо постоянно контролировать, чтобы встроенная батарея была заряжена, причем желательно до максимума. Как показывает практика, разряженный аккумулятор приводи к тому, что измерения получаются не совсем точными. Причем погрешность увеличивается по мере уменьшения заряда в батарее.

Если вы уже знаете, как измерить сопротивление при помощи мультиметра, то должны знать об одной интересной особенности. Тестер способен измерять напряжение, силу и тока и многие другие параметры. При этом измерения начинаются с высоких показателей ограничивающего предела.

Измеряя сопротивление, важно правильно читать полученный результат

Однако в случае с сопротивлением дело обстоит совсем наоборот, поскольку мы выставляем сначала низкий предел, постепенно перемещаясь к более высоким, если табло показывает в качестве результата единицу. Причина заключается в том, что такой метод замеров позволяет постепенно продвигаться вверх по шкале лимитов, дойдя наконец до нужного ограничителя, который и выдаст нам правильный и достоверный результат.

3

Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

Как проверить мультиметром сопротивление: инструкция по измерениям

В статье рассказывается о том, как проверить мультиметром сопротивление. Кроме этого, с его помощью измеряют силу тока, напряжения между двумя точками, а также прозванивают электрические цепи. В зависимости от типа устройства, с его помощью можно проверять диоды, транзисторы и многие другие радиодетали.

как проверить мультиметром сопротивление

Какие бывают мультиметры?

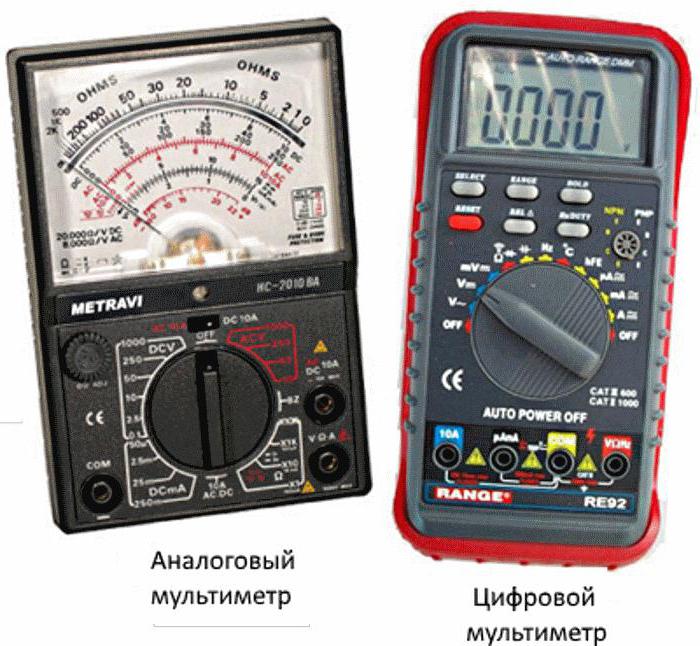

Ранее применялся мультиметр стрелочный (аналоговый), но сейчас многие перешли на цифровой, как более удобный.

Стрелочный прибор до сих пор применяют профессионалы. Он лучше работает в зоне действия радиоволн и электромагнитных полей, не нуждается в автономном питании, без которого цифровые мультиметры не могут работать. При этом на точность их показаний в значительной степени влияет износ элементов питания. Они могут выйти из строя от электростатического разряда, что не грозит аналоговому тестеру.

мультиметр стрелочный

Мультиметр стрелочный работает как микроамперметр, снабженный переключателями, шунтами и делителями напряжения, позволяющими переключать его в режимы работ различных приборов. В отличие от него цифровой прибор выводит на дисплей результаты сравнения и вычисления разницы между измеряемыми параметрами и эталонами.

Основы эксплуатации приборов

На каждый мультиметр, характеристики которого отличаются от других, есть своя специфика измерений, но существуют обязательные правила для всех типов устройств.

Для перехода на определенный встроенный прибор, а также на необходимый диапазон измерения его параметров применяется один переключатель.

Замеры производятся путем прикосновения металлических щупов с изолированными ручками к проводникам.

Измеряемая величина параметра должна находиться в пределах установленного переключателем диапазона. Измерения производятся сначала на более высоких диапазонах, а затем переключателем регулируется необходимая точность.

Вольтметр подключают к двум точкам с разными потенциалами.

Для измерения силы тока создают разрыв в электрической цепи и подключают в него амперметр.

Сопротивление измеряют на элементе, отключенном от цепи, путем пропускания через него электрического тока от встроенного в прибор элемента питания.

Щуп с черным проводом подключается к гнезду COM с полюсом "-", с красным - к гнезду VΩmA с положительным полюсом.

Выпускаются разные модели мультиметров, отличающихся особенностями работы. К каждой из них прилагается инструкция изготовителя: как производить измерения и переключать режимы работы.

Устройство цифрового мультиметра

Основа функционирования у большинства моделей одинаковая. Здесь могут немного отличаться значки, пределы измерения и дополнительные функции. Все элементы управления и контроля расположены на лицевой панели: переключатель режимов и диапазонов, ЖК-дисплей, разъемы для щупов.

мультиметр характеристики

Наиболее совершенные устройства автоматически выбирают пределы измерений.

Щупы предназначены для передачи сигнала от элементов электрических цепей прибору. Для них в приборе предназначены три рядом расположенных гнезда. При измерении всегда следует держаться только за изолированные ручки.

Принцип работы

Мультиметр электрический в большинстве бюджетных моделей работает на микросхеме 1CL7106.

мультиметр электрический

Когда измеряется напряжение, сигнал подается с переключателя на вход 31 через резистор R17.

Чтобы измерить величину постоянного тока, в разрыв цепей подключается мультиметр. Сила тока воспринимается резисторами в зависимости от установленного диапазона, после чего падение напряжения с них поступает на вход 32.

На схеме изображены только основные функции. Многие модели имеют дополнительные. Какой мультиметр лучше, каждый пользователь решает в зависимости от специфики измерений.

какой мультиметр лучше

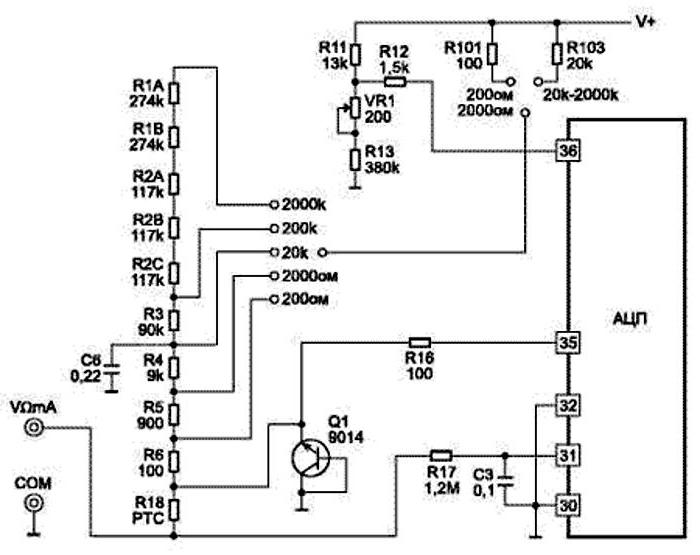

Схема измерения сопротивлений

Какого бы типа ни был мультиметр, применение омметра есть практически в каждом. Чаще всего с его помощью проверяются сопротивления резисторов, трансформаторов, катушек индуктивности и исправность плавких предохранителей. Ниже приведена упрощенная схема измерения сопротивлений.

мультиметр применение

Здесь применяются опорные резисторы R1...R6 и токозадающие R101 и R103. В режиме измерения сравниваются опорное и входное напряжение, равные отношению измеряемого и опорного сопротивлений.

Прибор применяют для обнаружения обрывов в цепи, пробоя обкладок конденсаторов, проверки целостности печатных проводников на электронных платах.

Как измеряется сопротивление?

Как проверить мультиметром сопротивление, можно прочитать в инструкции, но способ общий для многих моделей. На тестере секция сопротивлений обозначена значком "Омега". У распространенных моделей типа M832, M83х, MAS83x установлено 5 пределов измерения: 200 Ом, 2 К, 20 К, 200 К, 2 М. Кроме того, 6-е положение служит для прозвонки цепей. Зуммер срабатывает при сопротивлении между щупами менее 50 Ом. При их соединении между собой прибор показывает величину сопротивления немного выше нуля. Когда измеряется величина небольшого сопротивления, это значение вычитается из показаний.

Например, при наличии резистора, сопротивление которого составляет приблизительно 1,5-7 К, для измерения мультиметром М832 следует выбрать диапазон с пределом 20 К.

В отличие от других приборов, омметром можно измерять неизвестное сопротивление на любом диапазоне, это не приведет к выходу его из строя. Если установка не соответствует необходимым пределам, на экране будет зафиксирована единица или ноль. В первом случае надо увеличить верхний предел диапазона измерений, а во втором - уменьшить.

Обратите внимание! Перед тем как проверить мультиметром сопротивление, новички обычно касаются обеими руками токоведущих выводов деталей и щупов. В результате измеряется сопротивление резистора и тела, что вносит погрешность в показания прибора. Особенно она велика, когда номинал измеряется в мегаомах. Вывод детали и щуп можно придерживать только одной рукой. Это требование следует соблюдать при проверке любых радиодеталей.

Когда производится ремонт электронной аппаратуры, часто требуется измерить сопротивление впаянного в схему резистора. Чтобы получить точные показания, надо выпаять один из выводов. Измерительная цепь должна состоять только из омметра и резистора. Если он впаян в схему, сопротивления между выводами и другими радиодеталями будут суммироваться. Если деталь имеет много выводов, для проведения измерений ее следует сначала полностью выпаять.

Пример измерения сопротивления

Требуется измерить сопротивление катушки, номинал которой неизвестен. Обычно верхний предел выбирают максимальный. При установке переключателя в положение "2М" и подсоединении к выводам катушки измерительных щупов на экране появятся одни нули. Это значит, что электрическое сопротивление витков есть, но пределы измерения выбраны неверно.

Тогда нужно установить переключатель в положение "200 К", что соответствует диапазону 0-200 К и снова подключить щупы мультиметра. На экране появится величина сопротивления, равная 00,5 кОм. Если в показаниях впереди запятой есть нули, значит, требуется уменьшить пределы измерения еще. При следующем положении переключателя прибор покажет 0,73 кОм. Это значение уже больше соответствует действительности.

Если есть необходимость получить более точный результат, надо снизить диапазон до 0-2 кОм и повторить измерение. На экране появится 0,751 кОм.

Если переключиться на пределы измерения 0-200 Ом, прибор покажет "1", что означает, что измеряемая величина выходит за верхнюю границу.

Перед тем как прозванивать мультиметром катушку на наличие в ней обрыва, надо установить переключатель в этот режим, а затем подключить щупы к ее выводам. Наличие звукового сигнала свидетельствует о том, что цепь исправна. Если зуммер "молчит", значит, в катушке обрыв.

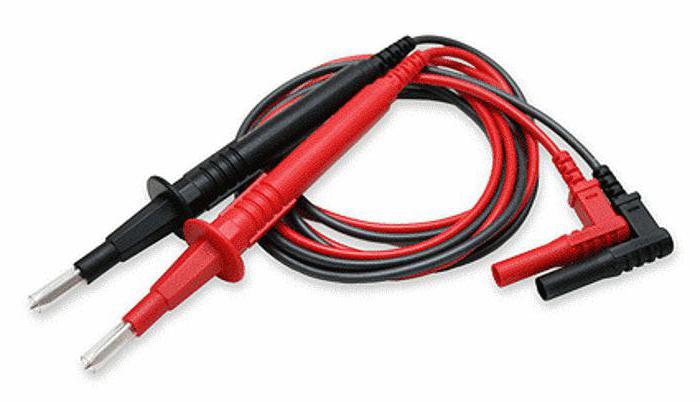

Щупы для мультиметра

Щупы в бюджетных тестерах не отличаются высоким качеством, несмотря на то что некоторые из них эффектно выглядят. При покупке следует выбирать такие, чтобы провод был эластичным и плотно держался в месте входа.

щупы для мультиметра

Токопроводящие концы сделаны в виде игл, чтобы можно было прокалывать изоляцию провода или находить выводы в микросхемах с малым шагом. В качестве материала применяется бронза, которая плохо держит заточку. Кроме того, иглы обламываются в местах заделки.

На холоде изоляция проводов становится жесткой и прибором неудобно пользоваться.

Еще один недостаток - ненадежный контакт в гнезде прибора. При прозванивании схем он часто теряется.

Щупы для мультиметра часто приходится доводить до кондиции своими руками. Для этого провода припаиваются к наконечникам, а разъемы в гнезда подбираются другие. Наконечник следует залудить, чтобы при нажатии на проверяемую точку величина сопротивления не зависела от усилия нажима.

Целесообразно заменить провода на большее сечение, чтобы уменьшить их сопротивление. Провода в комплекте имеют сопротивление 0,2-0,5 Ом, а порой и выше.

Проверка омметра перед работой

В процессе эксплуатации мультиметра токоведущие жилы измерительных щупов изнашиваются, что отрицательно сказывается на результатах измерения ("скачут" показания). Перед работой их следует проверять. Для этого переключатель прибора устанавливают на самый нижний диапазон и замыкают щупы между собой накоротко. После прощупываются его изолированные проводники. При плохом контакте внутри на дисплее начнут сбиваться показания. Можно также проверить щуп в режиме прозвонки. Если звуковой сигнал зуммера будет пропадать и вновь появляться, это говорит о ненадежных контактах.

Питание прибора

В прибор вставляется элемент питания "Крона" на 9 В. Если на экране мультиметра появился значок батарейки, это сигнализирует о том, что она разрядилась и требуется замена. В противном случае показания прибора будут некорректными.

На некоторых мультитестерах есть кнопка HOLD. При ее нажатии показания прибора фиксируются для удобства считывания. Чтобы снова вернуться в рабочий режим, надо отжать кнопку.

Заключение

Каждая модель мультиметра продается с инструкцией, которую следует тщательно изучить, поскольку у каждого вида прибора есть свои особенности.

Перед тем как проверить мультиметром сопротивление, следует определить его приблизительное значение. Если величина составляет несколько ом, деталь можно не выпаивать из платы. При размерности в мегаомах резистор следует выпаивать и измерять, не касаясь выводов руками.
