Как мультиметром измерить сопротивление изоляции: ⚡ Как проверить сопротивление изоляции мультиметром?

Как проверить сопротивление мультиметром: последовательность, нюансы и правила

Автор Aluarius На чтение 6 мин. Просмотров 1.1k. Опубликовано

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное.

Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм.

На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

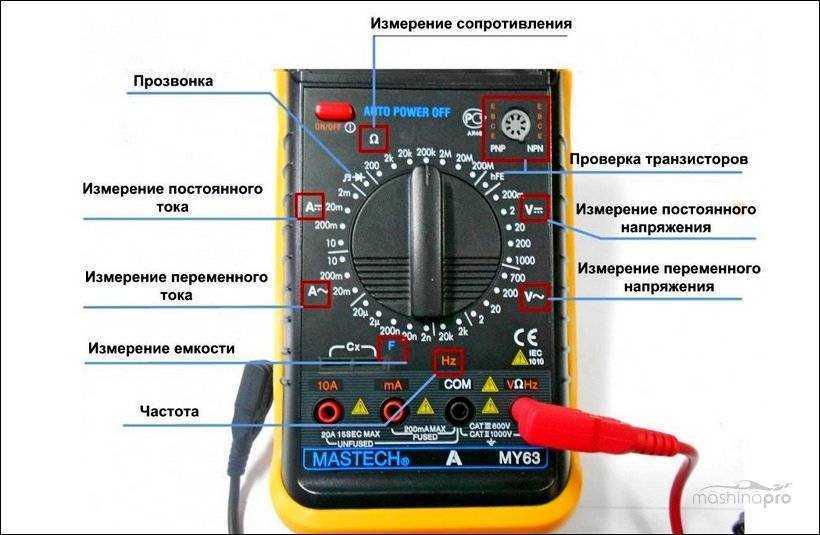

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

  • Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
  • При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
  • Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
  • Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

Как измерить сопротивление изоляции мультиметром

Для обеспечения безопасности при работе с электрооборудованием, требуется с определенной периодичностью проверять состояние изоляции кабелей. Для замеров имеются специализированные лаборатории, которые полностью оснащены всем необходимым оборудованием. Но есть и другие приборы, с помощь которых можно провести необходимые замеры. Как измерить изоляцию мультиметром знают далеко не все, хотя это совсем не сложная процедура.

В каких ситуациях проводятся замеры

Согласно работающим на данный момент нормативам проверка и замеры сопротивления изоляции проводятся в таких ситуациях:

  • когда проводится техническое обслуживание вне зависимости от уровня сложности;
  • когда заканчиваются пусковые испытания электротехнических объектов;
  • если появилась неисправность, которая заметна в процессе эксплуатации в виде токовых утечек;
  • в момент окончания ремонтных работ на электросетях и оборудовании.

При техобслуживании замеры сопротивления изоляции составляют главную методику, применяемую при испытаниях, чтобы выявить отсутствие токовых утечек. По правилам в такой ситуации  параметры изоляции, в том числе и сопротивление измеряются по всем проводам – фазовому, нулевому и заземляющему.

Нормируемые показатели

Для современных кабельных изделий существуют четко прописанные нормативы, которые указывают параметры сопротивления изоляции в режиме проверки постоянным током. Выглядят данные нормативы так:

  • если силовой кабель эксплуатируется в режиме более 1000Вольт, то рекомендуемое значение сопротивления хоть строго не нормируется, но должно  быть в районе 10Мом;
  • если работа предполагает максимальное напряжение до 1000 Вольт, то показатели сопротивления регулируется до 0.5 Мом;
  • для проводной продукции контрольного значения показатели сопротивления по нормам должны быть не меньше 1 Мом.

Периодичность проверки также определяется нормативами и для особо опасных объектов определяется регулярность раз в год.

Как работает мультиметр

Мультиметр выполняет измерение электрического сопротивления по самому обычному Закону Ома, который знает каждый человек еще со школы. Если вкратце, то сила тока, которая протекает по цепи прямо пропорциональна напряжению и обратна пропорциональна сопротивлению на этом же участке цепи. Учитывая эти соотношения и работает стандартный мультиметр. При этом как источник напряжения применяется обычный встроенный источник питания – батарейка с показателем напряжения в 9 В.

По факту получается, что все измерения проводятся косвенным образом. Если к щупам присоединить измеряемое сопртивление, то ток в цепи будет напрямую зависеть от этой величины. Если человек располагает знаниями по параметрам силы тока и напряжения, то сопротивление он вычислит по вышеуказанному закону Ома без всяких проблем.

Как настроить мультиметр перед началом измерений

Как измерить сопротивление изоляции мультиметром понятно, но для точных показаний нужно, чтобы измерительное оборудование было правильно настроено. Если в стандартном наборе идут два щупа и термопара, которая требуется для замеров температуры, то настройка проводится без проблем и за короткое время.

Перед тем, как разбираться как замерить сопротивление изоляции мультиметром, следует провести настройку оборудования. На передней панели оборудования имеется переключатель круглой формы. Он поможет подобрать нужный рабочий режим, а также диапазон измерений. Работает рассматриваемый переключатель как «трещотка». Это означает, что его без проблем можно зафиксировать в любом новом положении. Очень часто на мультиметре круговая панель разделена на сектора и имеет на них отличную по оттенкам маркировку.

Отдел для измерения сопротивлений расположен сверху измерительной шкалы и может иметь следующие разделы: 200, 2k, 20k, 200k, 2M, 20M, 200M. К в данном случае означает кило, то есть 10 в кубе, а М – мега, то есть 10 в шестой степени.

Перед началом работы требуется переключить установку на требуемую позицию сектора. Поскольку нас волнует  измерение сопротивления изоляции мультиметром, требуется выставить  «трещотку» на сектор, помеченный на приборе значком «Ω».

Чтобы пользователю было удобнее и проще щупы отличаются друг от друга по цвету. По стандартным нормам считается, что нет разницы куда какой из щупов вставлять, но большинство пользователей применяют такой порядок: черный щуп идет в клемму с надписью «com», а красный – там, где написано «VΩCX+». В самом начале обязательно проверить работоспособно ли применяемое оборудование. Для этого достаточно закоротить оба щупа между собой. При исправном оборудовании на экране появятся показатели, равные нулю. Если щупы размокнуть, то на дисплее появятся показатели в единицу, а внизу экрана отметка диапазона проводимых замеров.

Некоторые модели мультиметров снабжены дополнительной функцией, которая именуется «прозвонкой». В такой ситуации при переключении режимов работы на значок диода происходит характерный звуковой сигнал. Так можно проверить исправность цепей просто на слух, не отвлекаясь от настройки.

Правила измерения сопротивления изоляции мегомметром

Чтобы провести специальные испытания, измерение изоляции мультиметром может не подойти. Для этого используется специализированный прибор – мегомметр. При работе с ним необходим специалист, у которого есть  нужные знания и опыт работы. Мегомметр перед началом работы необходимо проверить на работоспособность, но для этого требуются умения и знания по работе с высоковольтным оборудованием.

Требуется закоротить контрольные выводы прибора и при вращении ручки встроенного в оборудование генератора убедиться в наличии замыкания по отклонению стрелок. На следующем этапе шины размыкаются и проверяется отсутствие отклонения, поскольку произошел обрыв цепи.

Перед началом измерительных работ следует выключить рабочее напряжение. Затем можно приступать к проверке изоляции между фазным, нулевым и заземляющим проводом. После измерения  фазный провод нужно в обязательном порядке разрядить. Для этого достаточно прикоснуться к нему хорошо заземленным проводником.

Стандартные причины неисправности изоляционного покрытия

Оболочка современного кабеля выполняется из прочных материалов, которые отличаются долговечностью и прочностью, но тем не менее изоляция иногда нарушается. Причины могут быть разными:

  • высокое напряжение и солнечный свет оказывают разрушительное воздействие;
  • механические повреждения;
  • нарушение температурного режима;
  • климатические особенности региона, где используется изоляция, например резкие перепады температур или слишком большая жара, холод.

Визуальный осмотр поможет выявить видимые нарушения оболочки изоляции. Тогда  проведение испытаний будет уже бессмысленно. Своевременное проведение испытаний и профилактических проверок изоляции, позволяет исключить неприятные последствия в системе, в том числе и короткое замыкание, которое может привести к пожару.

Узнайте, как проводится испытание на сопротивление изоляции

Разработанное в начале 20-го века испытание на сопротивление изоляции (IR) является старейшим и наиболее широко используемым испытанием для оценки качества изоляции. Испытание на сопротивление изоляции является вторым испытанием, требуемым стандартами испытаний на электробезопасность. Проверка сопротивления изоляции заключается в измерении сопротивления изоляции тестируемого устройства, когда фаза и нейтраль замыкаются накоротко. Измеренное сопротивление должно быть выше указанного предела из международных стандартов. Мегаомметр (также называемый тестер сопротивления изоляции, тераомметр) используется для измерения омического сопротивления изолятора под постоянным напряжением большой стабильности.

Изоляция не может быть идеальной, как не может быть без трения. Это означает, что через них всегда будет проходить небольшой ток. Это известно как «ток утечки». Это приемлемо при хорошей изоляции, но если изоляция ухудшится, утечка может вызвать проблемы. Так что же делает изоляцию «хорошей»? Что ж, ему нужно высокое сопротивление току, и он должен быть в состоянии выдерживать высокое сопротивление в течение длительного времени

Зачем проводится испытание сопротивления изоляции?

Изоляция начинает стареть, как только она изготовлена. С возрастом его теплоизоляционные свойства ухудшаются. Любые суровые условия установки, особенно с экстремальными температурами и/или химическими загрязнениями, ускоряют этот процесс. Напряжения из-за различных факторов, таких как:

  • Электрические напряжения: В основном связаны с перенапряжением и пониженным напряжением.
  • Механические нагрузки: Частые последовательности запуска и остановки могут вызвать механические нагрузки.
  • Проблемы с балансировкой вращающихся машин и любая прямая нагрузка на кабели и установки в целом.
  • Химические нагрузки: Близость химикатов, масел, коррозионно-активных паров и пыли в целом влияет на изоляционные характеристики материалов.
  • Напряжения, связанные с колебаниями температуры: В сочетании с механическими напряжениями, вызванными последовательностями запуска и остановки, напряжения расширения и сжатия влияют на свойства изоляционных материалов. Эксплуатация при экстремальных температурах также приводит к старению материалов.
  • Загрязнение окружающей среды вызывает ускорение старения изоляции.

Этот износ может понизить удельное электрическое сопротивление изоляционных материалов, тем самым увеличивая токи утечки, которые приводят к инцидентам, которые могут быть серьезными как с точки зрения безопасности (людей и имущества), так и с точки зрения затрат на остановку производства. Таким образом, важно быстро определить это ухудшение, чтобы можно было предпринять корректирующие шаги. В дополнение к измерениям, проводимым на новом и восстановленном оборудовании во время ввода в эксплуатацию, регулярные испытания изоляции установок и оборудования помогают избежать таких инцидентов за счет профилактического обслуживания. Эти тесты выявляют старение и преждевременное ухудшение изоляционных свойств до того, как они достигнут уровня, который может вызвать инциденты, описанные выше.

Это испытание часто используется в качестве приемочного испытания заказчиком, при этом минимальное сопротивление изоляции на единицу длины часто указывается заказчиком. Результаты, полученные в результате ИК-теста, не предназначены для обнаружения локальных дефектов в изоляции, как в истинном тесте HIPOT, а скорее дают информацию о качестве сыпучего материала, используемого в качестве изоляции.

Производители проводов и кабелей используют испытание на сопротивление изоляции, чтобы отслеживать свои процессы производства изоляции и выявлять возникающие проблемы до того, как параметры процесса выходят за допустимые пределы.

Что делают при измерении сопротивления изоляции?

Измерение сопротивления изоляции является обычным рутинным испытанием, выполняемым для всех типов электрических проводов и кабелей. Его целью является измерение омического сопротивления изоляции при постоянном напряжении высокой стабильности, обычно 50, 100, 250, 500 или 1000 В постоянного тока. Омическое значение сопротивления изоляции выражается в мегаомах (МОм). Чтобы соответствовать определенным стандартам, испытание на сопротивление изоляции можно проводить при напряжении до 1500 В постоянного тока. Благодаря стабильности источника напряжения возможна регулировка испытательного напряжения с шагом в 1 вольт.

Стабильность напряжения критична; нерегулируемое напряжение резко упадет при наличии плохой изоляции, что приведет к ошибочным измерениям.

После выполнения необходимых подключений подается испытательное напряжение в течение одной минуты. В течение этого интервала сопротивление должно падать или оставаться относительно постоянным. В больших изоляционных системах будет наблюдаться устойчивое снижение, в то время как в меньших системах оно останется стабильным, потому что емкостные токи и токи поглощения быстрее падают до нуля в меньших изоляционных системах. Через одну минуту прочтите и запишите значение сопротивления

Выбор ИК-тестеров (меггер):

Напряжение  Уровень   ИК-тестер
650 В 500 В пост. тока
1,1 кВ 1 кВ постоянного тока
3,3 кВ 2,5 кВ постоянного тока
66 кВ и выше 5 кВ постоянного тока



Как измеряется сопротивление изоляции?

Измерение сопротивления изоляции выполняется с помощью ИК-тестера. Это портативный прибор, который более или менее представляет собой омметр со встроенным генератором, который используется для получения высокого напряжения постоянного тока. Напряжение обычно составляет не менее 500 В и вызывает протекание тока по поверхности изоляции. Это дает значение IR в омах.

Измерение сопротивления изоляции основано на законе Ома. (Р=В/И). Подавая известное постоянное напряжение ниже, чем напряжение для испытания диэлектрика, а затем измеряя протекающий ток, очень просто определить значение сопротивления. В принципе, значение сопротивления изоляции очень велико, но не бесконечно, поэтому, измеряя протекающий малый ток, мегомметр показывает значение сопротивления изоляции, предоставляя результат в кВт, МВт, ГВт, а также ТВВ (на некоторых моделях). Это сопротивление характеризует качество изоляции между двумя проводниками и дает хорошее представление о рисках протекания токов утечки.

Что ж, если вы видите большое количество IR, у вас хорошая изоляция. С другой стороны, если она относительно низкая, изоляция плохая.

Однако это еще не все — на ИК могут влиять самые разные факторы, в том числе температура и влажность. Вам придется провести ряд тестов с течением времени, чтобы убедиться, что значение IR остается более или менее неизменным. Значение сопротивления изоляции часто выражается в гигаомах [ГОм].

Хорошая изоляция — это когда показания мегомметра сначала увеличиваются, а затем остаются постоянными. Плохая изоляция – это когда показания мегомметра сначала увеличиваются, а затем уменьшаются.

Ожидаемое значение IR попадает в Temp. 20-30 градусов по Цельсию. Если эту температуру уменьшить на 10 градусов по Цельсию, значения IR увеличатся в два раза. При повышении указанной температуры на 70 градусов по Цельсию значения ИК уменьшаются в 700 раз.

Для измерения большого электрического сопротивления измерительное напряжение должно быть намного выше, чем в случае стандартных измерений сопротивления. Это напряжение часто находится в диапазоне от 100 В до 1000 В постоянного тока и не может использоваться для измерения сопротивления электронных компонентов, поскольку они могут быть повреждены.

Сопротивление высокого значения

Для измерения сопротивления высокого значения используются методы измерения тока малого значения. К измеряемому сопротивлению прикладывается источник постоянного напряжения, и результирующий ток считывается высокочувствительной цепью амперметра, который может отображать значение сопротивления.

В нашей линейке тестеров сопротивления изоляции используются два типа цепей амперметра, каждая цепь выбирается в зависимости от измеряемых значений сопротивления.

Шунтирующая цепь амперметра

Вход вольтметра, связанный с сопротивлением, образует шунтирующую цепь амперметра. Эта настройка позволяет измерять любое значение I, множество комбинаций чувствительности и значений RI. Эта схема используется для измерения тока высоких значений, которые соответствуют измерению сопротивления низких значений.

Цепь амперметра обратной связи

 Эта схема чаще всего используется в наших приборах. Он охватывает измерение сопротивления высоких значений.

 Действительно, значение высокого сопротивления зависит от приложенного к нему напряжения. Другие факторы влияют на измерение высокого сопротивления. Температура и относительная влажность являются двумя важными параметрами, влияющими на значение сопротивления изолятора.

Разница между испытанием на электрическую прочность изоляции и испытанием на ИК-излучение

Испытание на электрическую прочность изоляции, также называемое «испытанием на пробой», измеряет способность изоляции выдерживать скачок напряжения средней продолжительности без возникновения пробоя. В действительности этот скачок напряжения может быть вызван молнией или индукцией, вызванной неисправностью на линии электропередачи. Основная цель этого испытания — убедиться, что соблюдены правила конструкции, касающиеся путей утечки и зазоров. Этот тест часто выполняется с применением переменного напряжения, но также может быть выполнен с постоянным напряжением. Для этого типа измерения требуется тестер Hipot. Полученный результат представляет собой значение напряжения, обычно выражаемое в киловольтах (кВ). Диэлектрические испытания могут быть разрушительными в случае неисправности, в зависимости от уровней испытаний и доступной энергии в приборе. По этой причине он предназначен для типовых испытаний нового или восстановленного оборудования.

Однако измерение сопротивления изоляции не является разрушающим при нормальных условиях испытаний. Осуществляется приложением постоянного напряжения с меньшей амплитудой, чем при испытании диэлектрика, и дает результат, выраженный в кВт, МВт, ГВт или ТВт. Это сопротивление указывает на качество изоляции между двумя проводниками. Поскольку это неразрушающий метод, он особенно полезен для контроля старения изоляции в течение срока службы электрического оборудования или установок. Это измерение выполняется с помощью тестера изоляции, также называемого мегомметром 9.0003

Факторы, влияющие на значения сопротивления изоляции:
  • Ток зарядки емкости: Ток, который начинается с высокого напряжения и падает после того, как изоляция полностью заряжена (подобно потоку воды в садовом шланге, когда вы впервые включаете кран).
    ).
  • Ток поглощения: также изначально высокий ток, который затем падает (по причинам, обсуждаемым в разделе «Метод сопротивления времени»).
  • Ток проводимости или утечки Небольшой постоянный ток как через изоляцию, так и поверх нее.

Требования безопасности для  Измерение сопротивления изоляции
  • Все испытуемое оборудование должно быть отключено и изолировано.
  • Оборудование должно быть разряжено (зашунтировано или закорочено) в течение, по крайней мере, того времени, пока подается испытательное напряжение, чтобы быть абсолютно безопасным для человека, проводящего испытание.
  • Никогда не используйте мегомметр во взрывоопасной среде.
  • В целях безопасности убедитесь, что все переключатели заблокированы, а концы кабелей должным образом помечены.
  • При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае проверка покажет неисправность изоляции, хотя на самом деле это не так.
  • Убедитесь, что все соединения в тестовой цепи затянуты.
  • Концы кабелей, подлежащие изоляции, должны быть отключены от источника питания и защищены от контакта с источником питания, землей или случайным контактом.
  • Установка защитных ограждений с предупредительными знаками и открытым каналом связи между испытательным персоналом.



О мегомметре:

Мегаомметр обычно оснащен тремя клеммами.

  1. Клемма «LINE» (или «L») является так называемой «горячей» клеммой и подключается к проводнику, сопротивление изоляции которого вы измеряете. Помните: эти тесты выполняются с обесточенной цепью.
  2. Клемма «ЗЕМЛЯ» (или «Е») соединяется с другой стороной изоляции, проводом заземления.
  3. Клемма «GUARD» (или «G») обеспечивает обратный контур в обход счетчика. Например, если вы измеряете цепь с током, который вы не хотите включать, вы подключаете эту часть цепи к клемме «GUARD». Это самый простой из тестов.

Почему ультиметр M не используется для измерения сопротивления изоляции?

Мультиметр может измерять различные величины, в том числе электрическое сопротивление, единицей измерения которого являются омы. Его работа, особенно для измерения сопротивления, обеспечивается действием внутренней батареи (низкого напряжения), которая пропускает небольшой ток через измеряемое сопротивление или, в противном случае, проводник или обмотку. Полученное значение в омах относится к электрическому сопротивлению, которое заставляет ток проходить через проводник, и увеличивается в соответствии с его долготой и сечением.

С другой стороны, мегаомметр, также известный как мегомметр, часто используется для измерения сопротивления изоляции изолированного тела. Для своей работы он использует генератор постоянного тока или аккумулятор, способный генерировать значения выходного напряжения до 5000В. Результаты, полученные при испытании на сопротивление, относятся к сопротивлению изоляции, которая имеет изолированный элемент относительно активного элемента или проводника.

Несмотря на некоторое сходство между обоими инструментами, сопротивление изоляции в обязательном порядке измеряется с помощью мегомметра (или аналогичного устройства), поскольку оно может генерировать высокое напряжение, которое создает момент напряжения в изоляции. Сопротивление изоляции рассчитывается обычно в Мега- или Тераомах включительно

В заключение, мультиметр измеряет электрическое сопротивление проводника (катушки), а мегомметр измеряет сопротивление изоляции изолированной группы (две катушки относительно массы), что мультиметр не может сделать.

Типы испытаний сопротивления изоляции

Кратковременное испытание или испытание с точечным считыванием
В этом методе вы просто подключаете прибор Megger к проверяемой изоляции и работаете с ним в течение короткого, определенного периода времени, просто выбрал точку на кривой возрастания значений сопротивления; довольно часто значение будет меньше на 30 секунд, больше на 60 секунд. Имейте также в виду, что на показания влияют температура и влажность, а также состояние изоляции.

Если устройство, которое вы тестируете, имеет очень маленькую емкость, например, короткий участок проводки в доме, то все, что необходимо, это проверка точечного считывания. В течение многих лет специалисты по техническому обслуживанию использовали правило одного мегаома для установления допустимого нижнего предела сопротивления изоляции. Можно сформулировать правило: сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения с минимальным значением один МОм.

Метод сопротивления времени
Этот метод почти не зависит от температуры и часто может дать вам исчерпывающую информацию без записей прошлых тестов. Он основан на поглощающем эффекте хорошей изоляции по сравнению с влажной или загрязненной изоляцией. Испытания этим методом иногда называют испытаниями на абсорбцию.

Этот тест имеет ценность еще и потому, что он не зависит от размера оборудования. Увеличение сопротивления для чистой и сухой изоляции происходит одинаково независимо от того, большой двигатель или маленький. Таким образом, вы можете сравнить несколько двигателей и установить стандарты для новых, независимо от их номинальной мощности.

Сопротивление изоляции следует измерять для предотвращения таких опасностей, как поражение электрическим током и короткое замыкание, вызванное разрушением изоляции электрических устройств, деталей и оборудования, используемых на промышленных предприятиях, в зданиях и других местах в течение длительного периода эксплуатации.

Проверка сопротивления изоляции > Chroma

949.600.6400

Получить предложение

Проверка сопротивления изоляции

Оборудование для проверки сопротивления изоляции

0002

Анализатор электробезопасности

Chroma 19032

Анализатор электробезопасности, соответствующий любым стандартам. Простое и точное тестирование. Обязательно для тестирования медицинских устройств и соответствия требованиям IQOQ.

Тестер Hipot от Guardian AC/DC/IR/SCAN

Chroma 19050

Усовершенствованные цифровые тестеры Hipot с регулировкой нагрузки и линии, которые помогают обеспечить достоверность измерений, а многоступенчатая функция позволяет пользователям выполнять несколько тестов последовательно

Тестер частичного разряда – 19501-K

Chroma 19501-K

Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.

Sentry Hipot Tester AC/DC/IR

Chroma 19070

Компактные, легкие и недорогие тестеры безопасности для электронных компонентов электрическая изоляция.

Таким образом, тест определяет, насколько эффективен диэлектрик (изоляция) в сопротивлении потоку электрического тока. Такие тесты полезны для проверки качества изоляции не только при первом изготовлении продукта, но и во время его использования.

Выполнение таких проверок через регулярные промежутки времени может выявить потенциальные повреждения изоляции до того, как они произойдут, и предотвратить несчастные случаи с пользователем или дорогостоящий ремонт изделия.

Как показано на рис. 15, двухпроводное незаземленное соединение является рекомендуемой конфигурацией для тестирования незаземленных компонентов. Это наиболее распространенная конфигурация для тестирования устройств с двумя выводами, таких как конденсаторы, резисторы и другие дискретные компоненты.

Согласно рис. 16, двухпроводное измерение с заземлением является рекомендуемым соединением для проверки заземленных компонентов. Заземленный компонент — это компонент, в котором одно из его соединений подключено к заземлению, тогда как незаземленный компонент — это компонент, в котором ни одно соединение не подключено к заземлению. Измерение сопротивления изоляции кабеля в водяной бане является типичным применением двухпроводного соединения с заземлением.

Процедура измерения

Проверка сопротивления изоляции обычно состоит из четырех этапов: зарядка, выдержка, измерение и разрядка. Во время фазы заряда напряжение линейно изменяется от нуля до выбранного напряжения, что обеспечивает время стабилизации и ограничивает пусковой ток на ИУ. Как только напряжение достигает выбранного значения,

напряжение может оставаться на этом уровне до начала измерений.

После измерения сопротивления в течение выбранного времени ИУ снова разряжается до 0 В на заключительном этапе.

Тестер сопротивления изоляции обычно имеет 4 выходных разъема – заземление, экран, (+) и (-) – для широкого спектра применений. Выходное напряжение обычно находится в диапазоне от 50 до 1000 вольт постоянного тока. При выполнении теста оператор сначала подключает ИУ, как показано на рисунках 15 или 16.

Прибор измеряет и отображает измеренное сопротивление. При подаче напряжения через изоляцию сразу начинает протекать некоторый ток. Этот ток состоит из трех компонентов: тока «диэлектрического поглощения», зарядного тока и тока утечки.

Диэлектрическое поглощение

Диэлектрическое поглощение — это физическое явление, при котором изоляция медленно «поглощает» и сохраняет электрический заряд с течением времени. Это демонстрируется приложением напряжения к конденсатору в течение длительного периода времени, а затем его быстрой разрядкой до нулевого напряжения. Если конденсатор оставить разомкнутым в течение длительного времени, а затем подключить к вольтметру, метр покажет небольшое напряжение. Это остаточное напряжение вызвано «диэлектрической абсорбцией». Это явление обычно связано с электролитическими конденсаторами.

При измерении IR различных пластиковых материалов это явление вызывает увеличение значения IR со временем. Завышенное значение IR вызвано тем, что материал медленно поглощает заряд с течением времени. Этот поглощенный заряд выглядит как утечка.

Зарядный ток

Поскольку любое изделие с изоляцией обладает основными характеристиками конденсатора, двух проводников, разделенных диэлектриком, приложение напряжения к изоляции вызывает протекание тока при зарядке конденсатора.
