Турник в дверной проем для дома своими руками: съемный, распорный.

Главная » Фурнитура

Турник является незаменимым тренажером для развития мышц рук, плечевого пояса, спины и пресса и при этом доступен для тренировок даже в домашних условиях. Самым дешевым и простым в установке вариантом для дома или квартиры считается модель с креплением в дверной проем.

Содержание

• 1 Типы конструкций
  • 1.1 Преимущества и недостатки
• 2 Выбор высоты и размеров
• 3 Как установить турник в дверной проем
• 4 Как сделать своими руками

Типы конструкций

В продаже можно найти большое разнообразие турников, отличающихся способом монтажа, формой, допустимой нагрузкой и наличием или отсутствием неопреновых накладок (грипс). По способу установки различаются такие виды изделий:

• Распорный. Крепится такой турник без сверления, непосредственно в проем на дверной косяк к его вертикальным стенкам или откосам стены путем распора пружинного механизма. Является самым популярным видом этого снаряда для дома благодаря своей компактности, низкой цене и простоте монтажа. Турник распорный в дверной проем вставляется и снимается без дополнительных креплений и потому относится к съемным видам.

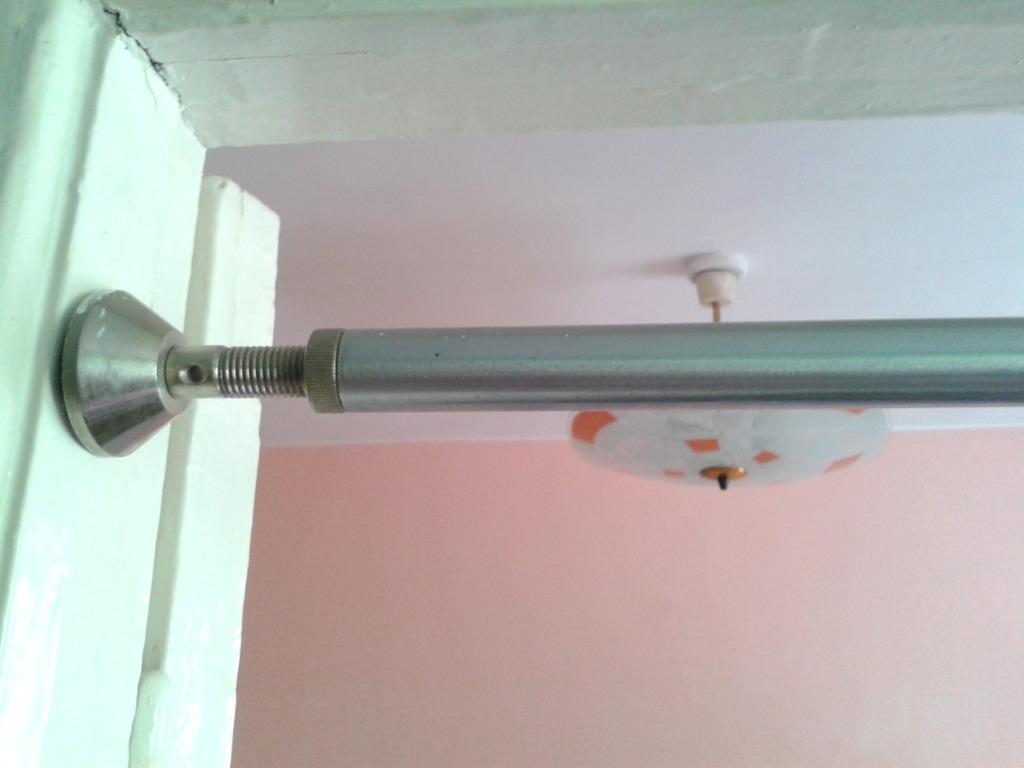

• Раздвижной — по виду и месту крепления напоминает предыдущий вариант, но предполагает дополнительное крепление шурупами. Он представляет собой телескопические трубы, входящие друг в друга. Труба перекладины выдвигается на необходимую ширину, но при этом должна оставаться в другой не менее чем на 10 см для сохранения прочности конструкции. Для его установки следует сперва с помощью шурупов или анкерных болтов установить в проем специальные крепления, на которых в дальнейшем будет зафиксирована перекладина. Не является съемным.

• Наддверный. Такой дверной турник оптимально использует сжатое пространство, обеспечивая при этом достаточную для выполнения базовых упражнений высоту перекладины. Монтируется он путем крепления к стене анкерными болтами. Не является съемным.

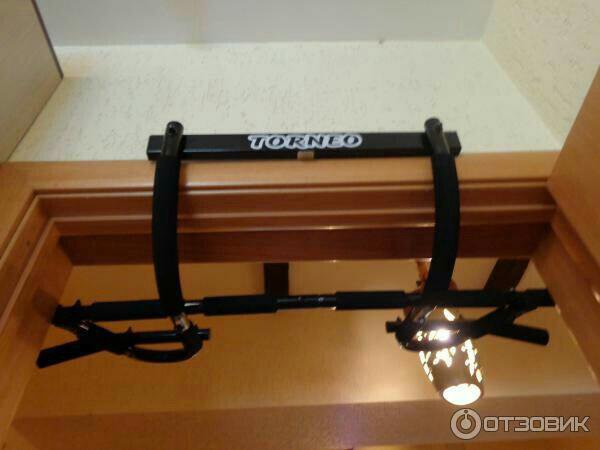

• Навесной — съемный турник в дверной проем. Одна его часть плотно прилегает к стене над верхним дверным наличником, а другие упираются в боковые наличники. Такие тренажеры могут иметь сложную конструкцию, рассчитанную на выполнение большого количества упражнений: подтягивание разными хватами, отжимания и прокачка пресса. Этот быстросъемный турник проще остальных моделей устанавливается и снимается после тренировки.

Преимущества и недостатки

Разные модели дверных турников имеют свои достоинства и недостатки. Рассмотрим основные из них.

Преимущества распорного снаряда:

1. не требует крепления с помощью болтов или шурупов;
2. компактный, занимает мало места как в сложенном виде, так и будучи установленным;
3. самый дешевый турник для дома в дверной проем.

Его слабые черты:

• часто оставляет следы на откосах или дверной коробке;
• рассчитан на меньшую нагрузку по сравнению с другими моделями;
• может сорваться при неправильной установке;
• обеспечивает ограниченный набор доступных упражнений;
• расположен низко и неудобен в использовании для высоких людей, так как заставляет подгибать ноги.

Плюсы раздвижного турника:

1. большая надежность по сравнению с распорным;
2. компактность;
3. низкая стоимость.

Минусы:

• сложность монтажа/демонтажа;
• некачественные модели прокручиваются в креплениях;
• ограниченный набор доступных упражнений;
• низкое расположение.

К достоинствам наддверного типа можно отнести:

1. более высокое по сравнению с предыдущими моделями расположение перекладины;
2. удобство места для крепления, нет нужды каждый раз снимать установленный снаряд и вешать его снова.

Основным недостатком этой конструкции является сложность снятия.

Среди преимуществ навесного типа можно выделить такие:

• отличается самым простым вариантом крепления, чтобы его повесить, достаточно просто вставить в проем соответствующим образом;
• позволяет выполнять большое количество упражнений, заменив несколько тренажеров.

Слабые стороны:

1. занимает много места;
2. дороже остальных моделей;
3. подходит только для дверного проема соответствующей ширины.

Выбор высоты и размеров

При выборе высоты снаряда следует учитывать в первую очередь рост тренирующихся. Например, при росте более 180 см и стандартной высоте дверного косяка распорный, раздвижной и навесной турник на дверь будет вызывать дискомфорт. В этом случае оптимальным выбором будет наддверный вариант.

Выбор ширины перекладины должен основываться на ширине проема (для распорного, раздвижного и навесного), антропометрических особенностях занимающихся и предпочтительных упражнений. Например, подтягивания широким хватом не получится выполнить на распорном или раздвижном турнике в узком проеме. Оптимальной шириной перекладины для любительского использования для взрослого человека считается 115 см.

Выбор толщины перекладины зависит от цели тренировок и предпочтений. Спортсменам стоит ориентироваться на олимпийский стандарт — диаметр 28 мм.

При выборе наддверного турника нужно учитывать, что верхний наличник может ограничивать движения при подтягиваниях на турнике, поэтому желательно, чтобы он находился на расстоянии 45-50 см от стены.

Как установить турник в дверной проем

Существуют различные варианты установки турника в проем зависимо от модели. Готовые изделия поставляются с инструкцией. Во избежание травм нужно учитывать все указания производителя и следовать инструкции, чтобы тренажер был способен выдержать заявленный производителем вес. Также в комплект входят крепления для турника

Установка турника в дверной проем должна осуществляться особенно надежно, если на нем планирует заниматься человек с массой тела выше среднего. Если изделие крепится к дверной коробке, желательно, чтобы она была изготовлена из натурального дерева и ее элементы были скреплены несколькими пазами, если к откосам — нужно, чтобы они не были изготовлены из хрупкого материала, например, гипсокартона.

Как сделать своими руками

Если по каким-то причинам не подошли существующие модели турников, можно сделать турник своими руками.

Для изготовления перекладины нужно подготовить гладкую трубу из металла, желательно стали. Имея достаточную толщину стенок, элемент сослужит хорошую службу. Если труба шершавая, места для хвата можно обработать наждачной бумагой. Диаметр трубы должен быть максимально приближен к 28 мм, длина — соответствовать расстоянию между откосами, имея запас в 5 см для вытачивания крепления.

Для начала следует подготовить необходимые инструменты:

• дрель или перфоратор;
• болгарка или ножовка для металла;
• тиски;
• плоскогубцы.

Процесс изготовления изделия включает такие действия:

1. Обрезать часть трубы подходящего размера.

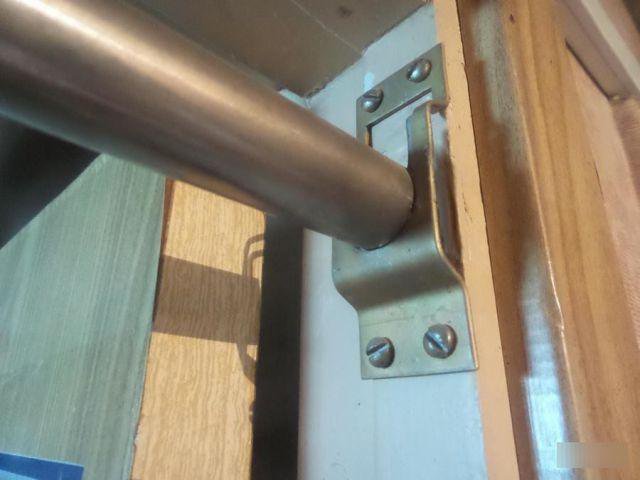

2. По краям трубы нужно сделать надрезы глубиной 2 сантиметра в двух плоскостях (крестом), чтобы образовалось 4 лепестка. Верхний и нижний лепестки отогнуть под прямым углом к перекладине, а боковые отрезать.
3. В центре каждого загнутого лепестка с каждой стороны просверливают одно отверстие для крепления.
4. Приложить перекладину к местам крепления на откосах и отметить соответствующие места для отверстий в проеме. Просверлить стену в намеченных местах, вставить дюбели и закрепить турник с помощью длинных болтов.

Изготовив турник своими руками или купив готовый вариант, можно иметь простой и эффективный тренажер прямо у себя дома.

Понравилась статья? Поделиться с друзьями:

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Главная | Статьи | Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Дата: 18.07.2019

Как подвесить турник над дверным проёмом и на стенах, сделанных из щелевого кирпича, бетона и керамзитобетона, используя дюбели, шпильки и химические анкеры.

Когда житель мегаполиса или загородного коттеджа решает повесить дома турник, то это ему кажется простой задачей. Берешь дрель или перфоратор, сверлишь стены, загоняешь крепёж и устанавливаешь перекладину. Но как показывает практика, существуют подводные камни — стены, сделанные из непрочных материалов, о которых может разбиться желание заняться спортом. Поэтому в этом материале мы расскажем:

• Как закрепить турник на стенах из бетона и пустотелого кирпича.
• Для чего нужен химический анкер.
• Как пользоваться химически анкером.
• Можно ли подвесить турник на стене из керамзитобетонных блоков.
• Как установить турник над дверным проёмом.

Сложности крепления турника на стенах из бетона, щелевого кирпича и керамзитобетона

Выбирая способ закрепления турника дома или в квартире, в первую очередь нужно отталкиваться от типа стеновых материалов.

Причина — если пользователь весит под 90-100 кг и тренируется с дополнительными отягощениями, то на опору оказывается серьёзная нагрузка и повышенное динамическое воздействие. Если установить турник, «как все», то может возникнуть ситуация, что стена не выдержит, и спортивный снаряд выдернет из неё крепёж, или конструкция станет раскачиваться.

Courvoisier Пользователь FORUMHOUSE

Я решил установить дома турник. Стены бетонные. Стал делать отверстия перфоратором и оказалось, что бетон рыхлый, сильно крошится и бурится, точно штукатурка. А нагрузки на турник будут серьёзные. Боюсь, как бы он не вырвал крепёж. Закрепить турник на другой стене не могу. Если заранее забить в пробуренные отверстия дюбели с каким-нибудь клеем, чтобы крепче держалось, поможет?

Похожая ситуация и у Петр СПб.

Петр СПб Пользователь FORUMHOUSE

Я вешаю турник на балконе. Стены – пустотелый щелевой кирпич. У турника 8 точек крепления. Первый раз закрепил турник на нейлоновые дюбели 10х90 мм. Ненадёжно. Конструкция шатается. Второй раз взял анкеры 10х200 мм. Всё то же самое. Заниматься толком нельзя. Думаю, может сначала залить в отверстие цемент, а уже потом ставить дюбели. Что скажите?

Bags86 Пользователь FORUMHOUSE

У меня несущие стены сделаны из керамзитобетонного блока. Когда их сверлил, то обнаружил, что блоки пустотелые. Т.е. идет 50 мм материала, затем 30 мм пустота, снова 30 мм материал, 30 мм пустота и снова керамзитобетон. Я вешу 95 кг. Конструкция турника станет работать, как рычаг, т.е. нагрузка в точках крепления превысит 100 кг. Опасаюсь, что блоки треснут, или крепеж выдернет под моим весом. Как лучше закрепить турник?

Итак, обозначив проблемы, ниже мы расскажем, как их решить.

  Настенный турник в квартире

Как подвесить турник на бетонной стене, используя химический анкер

Если во время подтягиваний голова занята мыслями: отвалится турник или нет, то толку от таких занятий чуть. Поэтому прислушиваемся к советам пользователей портала.

Вася-Вася Участник FORUMHOUSE

Если стена сделана из некачественного бетона или пористого материала (пено- или газобетона), то рекомендую ставить крепёж для турника на химический анкер. Удовольствие не из дешёвых, но результат того стоит.

Пользователь советует купить резьбовую шпильку диаметром 10-12 мм. Отрезать, сколько нужно от заготовки по длине, приплюсовав к глубине отверстия в стене толщину пластины крепежа турника и оставив 2 см под гайку и шайбу.

Далее действуете так:

• В стене бурится отверстие на необходимую глубину.

Диаметр отверстия должен быть примерно на 2 мм больше, чем диаметр шпильки.

• Отверстие обязательно тщательно отчищается от грязи и пыли.
• Насаживаете пластиковый миксер (носик с удлинителем) на картридж (тубу) с химическим анкером.
• Немного стравливаете из носика двухкомпонентный состав химического анкера (клей, смешанный с отвердителем), чтобы он смешался в миксере, до получения однородного цвета.
• Вставляете носик смесителя в пробуренное отверстие на всю глубину.

• Медленно выдавливаете состав (не допуская образования воздушных полостей), одновременно вынимая из отверстия носик миксера с картриджем.
• Устанавливаете шпильку, закручивая ее в отверстие по часовой стрелке.
• Остатки выдавленного из-под шпильки состава лучше сразу вытереть со стены, чтобы потом не счищать уже застывшую смесь.

• После отвердения смеси вешаете турник на стену, а через несколько часов им уже можно пользоваться.

Перед использованием химического анкера нужно обязательно ознакомиться с инструкцией производителя по его правильному использованию в различных материалах, времени «жизни» состава и сроков его полимеризации. Для защиты кожи и глаз работу надо проводить в перчатках и строительных очках. Просверленное отверстие можно очистить от пыли специальной щёточкой, подходящей по диаметру отверстия, и несколько раз продуть пылесосом или ручным насосом с насадкой-трубочкой.

Крепление турника к стене из щелевого кирпича на химический анкер

Выше мы уже писали, что Петр СПб не смог подвесить турник на стену из щелевого кирпича на дюбели. Причина неудачи — пустоты в материале, в которых толком не фиксируется крепёж.

Для крепления турника в щелевом кирпиче можно попробовать использовать специальный дюбель, у которого ламели раскрываются на 360 градусов.

Если это не поможет, то оптимальный вариант – химический анкер.

Технология крепления турника в щелевом кирпиче (теплой керамике) несколько отличается от способа крепления спортивного тренажера на «химию» в бетонной стене. Воспользуемся советами пользователя FORUMHOUSE с ником Shvak.

Действуем по следующей схеме:

• Отверстия в кирпичной стене рассверливаются с диаметра 10 мм до диаметра 14 мм.

Чтобы надежно зафиксировать шпильку в щелевом кирпиче, нужна специальная гильза диаметром 14 мм длиной 90 мм, которая сформирует отверстие в пустотах материала. Гильзу можно купить готовую – пластиковую.

Или сделать из сетчатого металлического рукава из нержавейки, длиной 1 м.

В этом случае от рукава отрезается необходимый по длине просверленного в стене отверстия кусок. Один конец плющится плоскогубцами, и гильза готова.

• Покупаете шпильку диаметром 10 мм и отрезаете от неё крепёжный элемент из расчета: 200 мм (глубина уже просверленного отверстия) + толщина кронштейна + шайба + гайка + 4 мм (запас).

Длина самодельной шпильки в случае использования пластиковой гильзы (длиной 9 см) – около 11 см.

• Вставляете все гильзы в отверстия в стене.
• Без перерывов, в течение 5 минут, заполняете все гильзы химическим составом.
• Вставляете все шпильки, проворачивая их по часовой стрелке.

  Технология установки шпильки на химический анкер в стене

При установке шпилек важно, чтобы химический состав выдавило через сетку гильзы так, чтобы в пустотах кирпича образовался своеобразный «замок».

• Пока состав не схватился, надеваете кронштейны от турника, чтобы точно сцентрировать все шпильки.

Shvak

Химический анкер схватывается за 5-7 минут. Через 30 минут на шпильки можно вешать турник и, подложив шайбы, затягивать гайки. При схватывании состава химия разогревается. Это нормальный процесс.

После отвердения смеси получается крепкое соединение, выдерживающее нагрузку до 500 кг на точку крепления. Фактически выдернуть из стены шпильку, посаженную на химический анкер, можно, только разрушив материал.

Важно: для использования внутри жилых помещений нужно использовать химический анкер, у которого в составе нет вредного стирола!

Крепеж для турника на стену из керамзитобетона

Напомним, что Bags86 хочет повесить турник на керамзитобетонную стену. Ему предложили такой вариант.

NOnono__13 Участник FORUMHOUSE

Если нужно надежное крепление для турника на стене, то ни анкера, ни болты не решат поставленную задачу. Их просто вырвет из стены из керамзитобетона. Решение — нужно увеличить площадь шайб болтов, в которые упираются гайки. И увеличить в сотни раз. Поэтому вместо 4 шайб сделаем такую конструкцию.

• Нужно сварить две рамки (из уголка, швеллера или профильной трубы). Ширина рамки выбирается по длине перекладины. Высота произвольная, но не меньше, чем 1000 мм.
• На одну из рамок привариваете перекладину, через опоры с укосинами. Одна рамка с одной стороны стены, другая – с другой.
• Углы рамок стягиваются болтами, проходящими сквозь стену.

Т.е. стена заключена в металлическую обойму. В зависимости от задач, можно спроектировать свою конструкцию. Минус – трудоёмкость и неэстетичность изделия.

Bags86

Конструкция интересная и выдержит большой вес, но у меня стены толщиной в 50 см, и, думаю, обычный крепёж справится с задачей, главное — надёжно его зафиксировать в стене. Я позвонил в компанию, которая занимается продажей турников по всей России, и спросил у них, как лучше закрепить турник на стене. Они ответили, что лучше не гадать и использовать химический анкер, и чем он будет длиннее, тем надежнее крепление.

В ряде случаев закрепить на стене дома или квартиры турник можно, только используя химический анкер.

Способ установки турника над дверным проёмом

И в завершении статьи – лайфхак по необычному креплению турника над дверью.

ПапаСлон Участник FORUMHOUSE

Я купил турник, который крепится в дверном проёме. Как мне сказали продавцы, закрепить такой турник на стене невозможно. Но я решил этот вопрос. И вот, что в итоге получилось.

Турник крепится на стене двумя анкерами длиной по 200 мм.

Дополнительно крепятся 2 анкера с крюками.

Турник подвешивается на двух кусках цепи длиной по 50 см с карабином на конце.

Источник: https://www.forumhouse.ru
