Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

 Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который  можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

 Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.

 Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
 Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
 Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Подробнее о маркировке резисторов можно узнать из нашей статьи «Маркировка корпуса резисторов (сопротивления) и обозначение в схеме».

 Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был.

Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

 Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

 Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
 Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
 Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

 Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.
Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

 Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
 Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
 В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
 Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.
 Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Как проверить резистор мультиметром на исправность: инструкция

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией.

Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

3. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

1. Подключаем щупы, так как на предыдущем тестировании.
2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

4. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

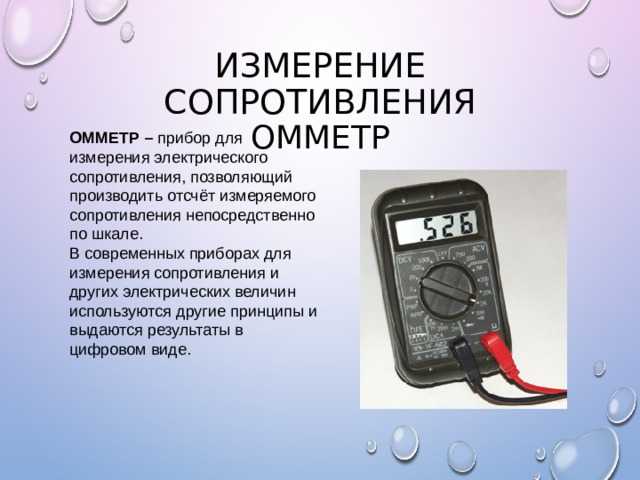

Как измерить сопротивление мультиметром?

Мультиметр — доступный по цене аксессуар, который может использовать любой, кто хочет проверить сопротивление, напряжение и силу тока определенного устройства или объекта. На самом деле, в приличный мультиметр встроены десятки других функций, но основное внимание в этой статье уделяется измерению сопротивления.

Определение сопротивления довольно простое – это мера трудности, с которой электронам приходится проходить через объект.

Измеряется в Омах, но можно наткнуться и на другие архаичные единицы измерения, в зависимости от года выпуска мультиметра.

Однако нет необходимости знакомиться с другими единицами измерения, поскольку Ом является общепринятой единицей СИ, а значит, основной единицей измерения сопротивления. 1 Ом равен 1 вольту разницы на 1 ампер силы тока. Если вы не преданный профессионал, эта формула не так актуальна. Сопротивление конкретного объекта можно измерить цифровым или аналоговым мультиметром.

В этой конкретной статье мы рассмотрим как аналоговые, так и цифровые мультиметры , чтобы вы могли лучше понять различия, преимущества и недостатки каждого из них.

Измерение сопротивления цифровым мультиметром

---

Выберите элемент, сопротивление которого вы хотите измерить

Если вы хотите измерить сопротивление компонента, встроенного в существующую схему, лучше всего исключить его из схемы , демонтировав его. Измерение, когда он подключен, может дать неточные данные. На самом деле, чаще всего вы будете получать противоречивые результаты из-за помех от других компонентов в цепи. Поэтому лучше всего убрать из схемы тот объект, с которым вы планируете работать, и устранить помехи.

Перед доступом к плате обязательно отключите цепь питания.

Включение проводов в соответствующие гнезда

Многие неопытные люди склонны вставлять провода случайным образом, несмотря на цветовую маркировку.

Большинство современных мультиметров имеют красный и черный свинец с соответствующими цветами на корпусе устройства. Другими словами, если у вас есть цветные провода, подключите черный к черному разъему и сделайте то же самое с красным. Таким образом, вы можете быть уверены, что на этом пути не будет ошибок.

По правде говоря, большинство устройств просто не дадут никаких результатов, если провода не подключены к правильной розетке.

Кроме того, у большинства моделей есть пара розеток на корпусе. Другие порты используются для измерения силы тока и напряжения. Один порт сопротивления обычно имеет маркировку 9.0003 «COM» (общий) , тогда как другой помечен греческой буквой Омега (Ω) , которая является символом Ома.

Вставьте черный провод в разъем COM, а красный — в разъем с маркировкой Omega.

Выбор диапазона

Чтобы получить точные показания, вы должны сначала выбрать соответствующий диапазон . Этот конкретный шаг может быть довольно неприятным, особенно если вы не уверены, какой диапазон выбрать. Общий спектр может варьироваться от 1 Ом до мегаом (миллион).

Некоторые современные устройства имеют режим автоматического выбора, а большинство других — нет. Если у вас нет измерителя с автоматическими функциями, вы можете найти соответствующий диапазон, используя простой метод, описанный ниже –

• Начните со средних настроек диапазона <= 20 кОм
• Контакт одного конца компонента с одним выводом и наоборот
• Если отображаемое сопротивление равно нулю (0), диапазон слишком велик
• Если отображаемое сопротивление равно OL (перегрузка), диапазон слишком низкий
• Если отображаемое сопротивление является числом, отличным от 0, устанавливается диапазон

Не забудьте проверить применяемый диапазон при считывании значений. Например, если вы получили значение 30 и выбрали шкалу кОм, это означает, что значение равно 30 кОм, а не 30 Ом.

Чтобы перепроверить показания, попробуйте уменьшить диапазон и посмотрите, получите ли вы похожие или одинаковые результаты. Кроме того, если вы стремитесь к более высокой точности, используйте более низкие масштабы.

Подтверждение результатов

Как только вы нашли правильный диапазон, пришло время для окончательного чтения. Это не сильно отличается от предыдущего шага, за исключением того, что теперь у вас есть правильный спектр .

Поместите один провод на один конец, а другой — на другой конец измеряемого компонента. Подождите, пока числа перестанут колебаться, и как только они это сделают – должно отображаться сопротивление.

Всегда помните, на каких весах вы находитесь. Например, если вы получаете показание 0,1 на килоомной шкале, это означает, что сопротивление компонента составляет 0,1 кОм.

Выключите прибор

По завершении выключите мультиметр.

Если вы ищете дополнительную информацию о мультиметрах или обзоры цифровых мультиметров , пожалуйста, ознакомьтесь с нашей информацией.

Измерение сопротивления с помощью аналогового устройства

---

Выберите элемент

Первый шаг одинаков независимо от типа используемого мультиметра. Выберите компонент, сопротивление которого вы хотите измерить, и исключите его из схемы . Опять же, вы можете измерять значения, пока компонент интегрирован в схему, но результаты будут непоследовательными и неточными.

Вставьте щупы в необходимые гнезда.

Как и цифровые устройства, аналоговые также имеют несколько портов. Очень важно, чтобы вы вставляли провода в правильные порты, иначе вы не получите никаких показаний. Есть два способа сделать это правильно — по цвету или по маркировке .

Если в устройстве есть порты с цветовой маркировкой, вставьте соответствующие цвета — это просто. Красный провод входит в красный порт, а черный — в черный порт.

Если разъемы не имеют цветовой маркировки, вставьте черный провод в COM-порт, а красный — в разъем, обозначенный символом Ом .

Определение диапазона

Определение диапазона мало чем отличается от метода, используемого с цифровыми единицами измерения. Самая большая разница в отображении . Если вы не уверены в диапазоне, вы можете использовать вышеупомянутый метод еще раз с небольшими отличиями.

• Если стрелка колеблется по шкале и останавливается на определенном значении, вы нашли правильный диапазон.
• Если стрелка качается влево, установленный диапазон слишком мал. Обнулите мультиметр и начните с увеличенного диапазона.
• В случае, если стрелка качается в правую сторону, необходимо уменьшить диапазон и повторить попытку после повторной обнуления прибора.
• Не забывайте сбрасывать аналоговый мультиметр всякий раз, когда вы проводите новые измерения. Самый простой способ сделать это — соединить оба конца проводов вместе.

Проведение измерений

Прикоснитесь к противоположным концам компонента обоими выводами, как вы делали это на предыдущем шаге. Имейте в виду, что сопротивление на аналоговом блоке обычно идет справа налево.

Правая сторона равна нулю, тогда как крайняя левая сторона обычно составляет около двух кОм, в зависимости от модели. Вы также должны иметь в виду, что на экране есть несколько шкал, что означает, что вы должны оставаться сфокусированными и читать правильную .

Чтение результатов

После того, как вы коснулись компонента и убедились, что шкала правильная, стрелка должна указывать на правильное значение. Следовательно, если вы установили диапазон на 100 Ом, а стрелка останавливается на цифре 8, это означает, что сопротивление в этом случае составляет 80 Ом.

Читать результаты довольно просто, но многие люди не знают, как это сделать, потому что не знают, к какой шкале обращаться. Одной из распространенных ошибок является неучет префикса «мега» или «кило». Другими словами, если вы видите, что стрелка останавливается на цифре 5, это не означает, что сопротивление равно 5 Ом. Вместо этого это означает, что это 5 x выбранный вами масштаб .

Например, если вы выбрали килоомы и получили значение 5, это означает, что сопротивление равно 5000 Ом или 5 кОм.

Не забудьте установить напряжение в верхний диапазон

После завершения работы с аналоговым мультиметром убедитесь, что шкала напряжения установлена ​​на максимальное значение . Это предотвратит возможные повреждения, если кто-то после вас решит использовать прибор и не проверит ранее установленный диапазон.

 Заключение

---

Как видите, любой может измерить сопротивление мультиметром, если знает, как это делать правильно. Неправильное использование мультиметра может быть опасным в некоторых случаях, но самая большая опасность, с которой вы сталкиваетесь, — это поломка самого устройства при проведении измерений с выбранным неправильным спектром шкалы.

Существует множество бытовых приборов, которые время от времени требуют проверки. Вместо того, чтобы нанимать профессионала и платить ему за его услуги, вы можете провести большую часть тестирования самостоятельно с помощью подходящего мультиметра. Если вам нужен недорогой мультиметр, обратите внимание на мультиметры до 50 долларов США .

Это руководство предназначено для того, чтобы дать вам представление о том, как проводить простые измерения и сэкономить время и деньги . С другой стороны, если вы недостаточно уверены в себе и боитесь иметь дело с электричеством, не стесняйтесь попросить кого-нибудь помочь вам или нанять профессионала. Как мы все знаем, к электричеству нельзя относиться легкомысленно, независимо от опыта.

Как использовать мультиметр для измерения напряжения, тока и других параметров

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Tom’s Hardware)

Электроника — удивительный предмет, здесь есть чему поучиться и создать множество увлекательных проектов. Для этого вам может показаться, что вам нужно оборудование на тысячи долларов, но вы можете сделать многое с очень небольшими затратами. Все, что вам действительно нужно, это инструменты, чтобы начать. Raspberry Pi Pico, бокорезы, плоскогубцы и паяльник — одни из самых универсальных инструментов для начинающих энтузиастов электроники.

Но каким бы мастером вы ни были, нам всем нужен цифровой мультиметр. Мультиметр позволяет нам выполнять точные измерения как тока, так и напряжения, может помочь нам тестировать и отлаживать схемы, проверяя непрерывность, и может помочь нам определить номиналы компонентов.

В этом руководстве мы сделаем первые шаги с этим важным инструментом. Узнайте, как безопасно использовать его при снятии показаний в цепи и проверке компонентов.

Различные типы мультиметров

(Изображение предоставлено Tom’s Hardware)

Мультиметры, как и многие другие продукты, бывают разных стилей и ценовых категорий, и даже самые бюджетные варианты предлагают множество функций. Приблизительно за 15 долларов вы можете приобрести простой мультиметр (откроется в новой вкладке), достаточно хороший для любителей электроники. Большинство мультиметров предназначены для измерения постоянного и переменного тока, но важно, чтобы вы знали пределы своих знаний и не взаимодействовали с сетевым переменным напряжением.

Напряжение сети в США составляет около 110–115 В, в Великобритании — около 230–240 В, и обоих этих значений достаточно, чтобы серьезно поранить вас, возможно, даже со смертельным исходом. Никогда не взаимодействуйте с сетевым напряжением, если вы не знаете, что делаете, или если вы не находитесь под присмотром того, кто это делает. Если вы собираетесь использовать сетевое напряжение в проекте, мультиметра за 10 долларов недостаточно, и вам следует поискать мультиметр, отвечающий требованиям безопасности в вашей стране. Для этого отлично подойдет мультиметр за 10 долларов для приложений с питанием от батареи / низкого напряжения.

Характеристики мультиметра

Мультиметры позволяют измерять постоянное и переменное напряжение, силу тока и сопротивление. Помимо этого, есть куча полезных функций, которые вы могли бы рассмотреть в мультиметре. Часто эти функции скрыты за множеством символов. Стоит посмотреть руководство по эксплуатации вашего мультиметра, чтобы выяснить, где находятся все различные функции.

Символы на мультиметре

Проведите по экрану для горизонтальной прокрутки

V⎓	DC напряжение, измеренное в Volts
V⏦	AC. current measure in Milliamps, Amps
Ω	Resistance measure in Ohms
⇥	Diode Test
♬	Continuity Test

• Измерение напряжения является одной из основных функций мультиметра, и мы можем измерять переменное напряжение В⏦ и постоянное напряжение В⎓ , используя одни и те же щупы и мультиметр. В обычной домашней обстановке наиболее вероятным источником переменного напряжения являются розетки. Но не используйте мультиметр с розетками переменного тока высокого напряжения, если вы не знаете, что делаете. Источниками постоянного напряжения могут быть аккумуляторы, блоки питания ноутбуков и солнечные батареи.
• Измерение тока , поток электроники в электрической цепи, является еще одной базовой, но важной функцией мультиметра. Ток измеряется в Амперах, обычно называемых Амперами. Большинство мультиметров могут измерять миллиампер и ампер. Некоторые более точные модели могут измерять микроампер или меньше. Большинству мультиметров потребуется, чтобы один из щупов был вставлен в соответствующий порт, и не забудьте поменять их местами, когда закончите.
• Измерение сопротивления: Резисторы , компоненты, которые ограничивают ток, который может потреблять компонент, используют систему цветовой кодировки для обозначения их значений. Если эти маркировки плохо читаются или напечатаны с опечатками, мы можем использовать функцию проверки сопротивления мультиметра, Ом для проверки значения. Сопротивление измеряется в Омах.
• Функция проверки диода позволяет проверить состояние диода. Мультиметр подает небольшое напряжение через диод и отображает падение напряжения на экране. Мы можем использовать это для тестирования светодиодов (светоизлучающих диодов) перед их подключением к цепи.
• Тест непрерывности — очень полезный инструмент. Он проверяет непрерывность между двумя точками цепи. Подтверждение наличия связи между датчиками с помощью звукового сигнала или светодиодного индикатора. Мы можем легко проверить это, выбрав опцию и соединив щупы вместе. Тестирование непрерывности полезно при проверке любых паяных перемычек или точек в цепи, которые не должны быть подключены. Тестирование непрерывности будет самой полезной функцией вашего мультиметра.

При выборе мультиметра стоит учитывать несколько дополнительных функций. Подсветка часто полезна, облегчая чтение дисплея. Складная подставка позволяет использовать мультиметр на столе.

Какие типы зондов мы можем использовать?

(Изображение предоставлено Tom’s Hardware)

Мультиметры имеют набор тестовых щупов, которые подключаются к гнездам на основном корпусе мультиметра. Наиболее распространенные щупы, идущие в комплекте с мультиметром, имеют пластиковый корпус и металлические заостренные наконечники. Наконечники соприкасаются с вашей схемой или компонентом для измерения или проверки. Эти стандартные датчики идеально подходят для большинства применений, но вы можете выбрать модель с дополнительными полезными датчиками. Другие полезные щупы включают щупы с микрокрюками, которые позволяют закрепить щуп на выводе компонента, а затем не нужно удерживать щуп, или аналогичным образом некоторые провода щупов имеют простые зажимы типа «крокодил» на конце. Дополнительные датчики можно довольно легко приобрести через Amazon или у электронных реселлеров.

Зонды могут поставляться с различной степенью изоляции. Изоляция до самого кончика безопаснее при измерении вашего проекта, но может сделать зонд более толстым и затруднить доступ к труднодоступным местам. На некоторых зондах мы можем снять крышки, обнажая тонкий металлический наконечник зонда. Для низких напряжений они относительно безопасны, но никогда не удаляйте изоляцию с датчика, предназначенного для использования с высоким напряжением. Эта изоляция там, чтобы защитить вас!

Использование ручного мультиметра для измерения напряжения постоянного тока

Цифровые мультиметры, как правило, делятся на два основных лагеря: мультиметры с ручным диапазоном и мультиметры с автоматическим диапазоном. Оба выглядят очень похоже, но ключевое отличие заключается в том, что для использования мультиметра с ручным диапазоном вам необходимо примерно знать порядок величины цели, которую вы хотите измерить, поскольку мультиметр имеет предопределенные диапазоны, выбираемые переключателями.

(Изображение предоставлено Tom’s Hardware)

Например, давайте настроим ручной мультиметр на считывание напряжения постоянного тока 9 В.

1. Поверните циферблат на мультиметре, чтобы считать напряжение постоянного тока. Найдите 20 В и поверните ручку, чтобы выбрать. Если вы использовали эту настройку, чтобы попытаться измерить проект 40 В, мультиметр вышел бы за пределы диапазона, и вы бы получили сообщение об ошибке на экране, обычно 0L или 1.

(Изображение предоставлено Tom’s Hardware)

2. Touch черный щуп, подключенный к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

(Изображение предоставлено Tom’s Hardware)

3. Прикоснитесь к красному щупу, подключенному к клемме постоянного тока мультиметра.

(Изображение предоставлено Tom’s Hardware)

4. На экране появится показание. Это напряжение 9В батареи. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

(Изображение предоставлено Tom’s Hardware)

Использование мультиметра с автоматическим выбором диапазона для считывания напряжения постоянного тока

Тот же процесс для мультиметра с автоматическим выбором диапазона немного проще, как вы можете догадаться. определяет значение измерения на датчиках. Это имеет преимущество в том, что вам не нужно заранее знать диапазон, но небольшая цена заключается в том, что дисплей может занять немного больше времени, чтобы установить показания. Однако автоматический выбор диапазона очень удобен и может также помочь вам быстро определить значения резисторов. Это особенно полезно, если у вас есть нарушения зрения, которые затрудняют чтение кодов цветовых полос резисторов.

1. Поверните циферблат на мультиметре, чтобы считать напряжение постоянного тока.

(Изображение предоставлено Tom’s Hardware)

2. Прикоснитесь черным щупом, подключенным к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

(Изображение предоставлено Tom’s Hardware)

3. Прикоснитесь к красному щупу, подключенному к клемме постоянного тока мультиметра.

(Изображение предоставлено Tom’s Hardware)

4. На экране появится показание. Это напряжение 9батарея В. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

(Изображение предоставлено Tom’s Hardware)

Измерение тока в цепи с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

tab)

Батарея 9 В (откроется в новой вкладке)

Защелкивающаяся клемма для батареи 9 В

Резистор 220 Ом (красный-красный-коричневый-золотой) (откроется в новой вкладке)

Давайте рассмотрим основы использования мультиметра, создав небольшую тестовую схему и выполнив некоторые измерения. Наша схема представляет собой просто батарею на 9 В, резистор на 220 Ом и светодиод.

1. Вставьте светодиод в макетную плату. Обратите внимание на то, какая сторона имеет более длинную ногу.

(Изображение предоставлено Tom’s Hardware)

2. Вставьте резистор в макетную плату так, чтобы одна ножка находилась в том же ряду, что и длинная ножка светодиода.

(Изображение предоставлено Tom’s Hardware)

3. Подсоедините красный провод зажимной клеммы аккумулятора к тому же ряду, что и оставшаяся ножка резистора. Затем подключите черный провод к тому же ряду, что и оставшаяся ножка светодиода. Теперь загорится светодиод.

(Изображение предоставлено Tom’s Hardware)

Измерение тока в цепи очень полезно и может помочь нам создавать эффективные проекты. При измерении тока в проекте нам нужно изменить соединения щупов на мультиметре и включить мультиметр последовательно в цепь, по сути сделав мультиметр похожим на провод в цепи.

Черный щуп останется в общей розетке, а красный щуп будет перемещен в одну из текущих розеток. Многие мультиметры будут иметь два разъема для измерения тока, один для меньших токов и один для гораздо больших. Эти розетки должны быть снабжены предохранителями, чтобы, если вы случайно измерите цепь со слишком большим током, предохранитель перегорел и обеспечил некоторую защиту пользователя. Опять же, вы должны практиковаться на небольших схемах с питанием от слаботочных батарей и накапливать опыт.

(Изображение предоставлено Tom’s Hardware)

1. Снимите красный щуп с мультиметра и вставьте его в гнездо мА мультиметра.

2. Выберите настройку A⎓ мА на мультиметре. Пользователи ручного мультиметра должны искать правильный диапазон. Если вы сомневаетесь, начните слишком высоко и двигайтесь вниз.

3. Снимите провод GND (черный) с макетной платы и подключите его к черному щупу, подключенному к COM на мультиметре. Вы можете обернуть оголенный провод вокруг металлического наконечника щупа, но для достижения наилучших результатов используйте тестовый щуп с зажимом типа «крокодил», чтобы зажать провод.

(Изображение предоставлено Tom’s Hardware)

4. Прикоснитесь красным щупом к короткой ножке (катоду) светодиода. Светодиод загорится.

5. Ток будет отображаться на дисплее мультиметра.

(Изображение предоставлено Tom’s Hardware)

Проверка непрерывности с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

Простое, но удобное использование средства проверки непрерывности — его использование для проверки длины кабеля. или одна из перемычек вашей макетной платы имеет обрыв. Если вы коснетесь каждого конца провода, и он не подаст звуковой сигнал, значит, вы обнаружили неисправность!

(Изображение предоставлено Future)

1. Возьмите отрезок провода с зачищенными концами, чтобы обнажить оголенный провод.

2. Убедитесь, что красный щуп находится в гнезде мультиметра.

3. Поместите черный щуп на один конец оголенного провода.

4. Прикоснитесь красным щупом к другому концу оголенного провода. Мультиметр издаст звуковой сигнал, подтверждающий непрерывность .

Проверка значений резисторов с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

Резисторы бывают всех форм и размеров, а также имеют широкий диапазон значений, поэтому важно выбрать правильный резистор для каждого проекта. Резисторы большего размера со сквозным отверстием имеют систему цветового кода , где на корпусе компонента напечатаны полосы разных цветов. Вы можете расшифровать эти цветные полосы, чтобы узнать значение сопротивления и допустимое значение этого резистора.

Мультиметр с автоматическим выбором диапазона может быть очень полезен при определении номинала резистора. Опять же, щупы мультиметра должны быть в конфигурации напряжения, а затем вы просто размещаете щуп на выводе любого компонента резистора, и дисплей должен установиться, чтобы дать вам показание сопротивления. На резисторы не влияет полярность, поэтому не имеет значения, каким образом вы подключаете пробники.

1. Удалите резистор 220 Ом из испытательной цепи.

2. Настройте мультиметр на измерение сопротивления (Ом). Пользователи ручного мультиметра должны установить правильный диапазон.

3. Прикоснитесь красным щупом к одному концу резистора. Не имеет значения, какой конец резистора не имеет полярности, поэтому ток может течь в любом направлении.

4. Прикоснитесь черным щупом к другому концу резистора.

5. На дисплее отобразится сопротивление резистора. В этом случае мы видим, что наш резистор имеет значение 220 Ом.


(Изображение предоставлено Tom’s Hardware)

Получите мгновенный доступ к последним новостям, подробным обзорам и полезным советам.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future.
