Любые короба служат определенным целям:

• маскировка коммуникаций;
• маскировка элементов, не укладывающихся в дизайн-проект;
• установка светильников;
• дизайнерское решение с чисто декоративной функцией.

Наиболее удачным материалом для сборки любых коробов считается гипсокартон (ГКЛ) на каркасе из металлопрофиля.

Процесс сбора короба из ГКЛ условно можно разбить на несколько этапов, очередность которых порой варьируется:

1. Разработка проекта.
2. Отрисовка каркаса на базовой поверхности.
3. Подготовка заготовок для сборки каркаса.
4. Монтаж каркаса короба.
5. Раскройка заготовок из ГКЛ для обшивки каркаса.
6. Обшивка гипсокартоном.
7. Финишная отделка короба.

Проектирование коробов

Любой, даже абсолютно далекий от дизайна человек вполне способен изобразить в масштабе любую конструкцию. Обязательно ли это делать? Для сборки простого прямого короба – вовсе даже ни к чему. Но иногда требуется монтаж многоуровневых и многоступенчатых конструкций. В этом случае четкий и понятный чертеж поможет значительно сэкономить время и материалы. К примеру, лист ГКЛ можно разрезать по-всякому. Но зная, как именно нужно это сделать, отходов можно практически избежать.

Чаще всего при разработке проекта короба монтажник или дизайнер руководствуется конкретной необходимостью. Например, короба в ванной комнате многие делают размером, кратным размеру кафеля. И это удобно. Аналогичным образом подходят к любым подобным конструкциям.

Совет! Продумывая конструкцию короба, следует понимать основу технологии: к поверхности крепят направляющий профиль, образуя рамку. Затем в этот профиль вставляют стоечный, завальцованный по краям. Данный профиль усиливают подвесами, смотря по жесткости. Таким образом, получают каркас для любой конструкции из ГКЛ.

Отрисовка каркаса

Черчение линий на стенах и потолке поможет увидеть картину наглядно. Использование строительного уровня выявит недочеты проекта и уточнит детали. Отрисовка всегда актуальна, потому что кривизна базовых поверхностей очень редко отражается на бумаге.

Благодаря этому действию все заготовки будут сделаны точнее и не потребуют последующей подгонки. К тому же крепить направляющий профиль по нарисованной прямой линии гораздо удобнее, чем регулировать его в процессе монтажа.

На фото фрагмент монтажа каркаса  потолочного короба с разметкой.

Совет! Рисуя линии, важно не запутаться, какая что обозначает. Поэтому, начав чертить именно профиль, а не ГКЛ, так и нужно делать до конца.

Нарезка профиля для каркаса

Имея понятный чертеж, продублированный на базовой поверхности, можно приготовить сразу несколько заготовок. Во-первых, одинаковые кусочки всегда проще отмерять друг по другу. Во-вторых, монтируя несколько частей скопом, можно гораздо лучше разглядеть всю картину.

Совет! Если одинаковых кусков требуется много, то нарезать их удобнее маленькой «болгаркой». В обычных ситуациях с этой работой отлично справляются ножницы по металлу.

При необходимости наращивания профиля его можно просто вставить один в один, разогнув завальцовку пассатижами, а затем скрутив саморезами.

Наращивание направляющего профиля – фото.

Сборка каркаса

Подготовив заготовки для каркаса, их наживляют и фиксируют, выявляя ошибки и недочеты. И только после их исправления можно все жестко закрепить.

Совет! Бывает так, что направляющий профиль попадает на скрытую электропроводку. В таких ситуациях рекомендуется вместо этого профиля монтировать более широкий стоечный, размещая крепежные элементы выше проводов.

На фото вместо ПН использован ПП профиль что бы не повредить скрытые электропроводку.

В кирпичных и панельных домах профили крепятся при помощи дюбелей и саморезов или дюбель-гвоздей и перфоратора. Крепеж размещают через каждые 50 см. В зависимости от получаемого результата, данное расстояние можно смело уменьшать.

Совет! Забивать дюбель-гвозди слишком часто не стоит, ведь потом, в случае чего, разбирать будет сложнее. Кстати, данный крепеж лучше именно забивать молотком или перфоратором, но не закручивать.

Соединяя заготовки между собой, их скручивают цинковыми саморезами по металлу. Нужно учитывать, что саморезы со сверлом удерживают металл хуже, чем острые.

Интересным моментом является монтаж гипсокартона в тех местах, где невозможно подлезть шуруповертом. В данной ситуации проблемный участок короба собирается целиком прямо на полу, а затем, путем различных ухищрений, монтируется на место.

Сборка стенки короба на полу.

Установлена собранная отдельно стенка короба расположенная близко у стены.

Нарезка гипсокартона

Имея перед глазами собранный участок каркаса короба, его можно обшивать гипсокартоном. Очень удобно снять несколько размеров, записав их. Исходя из этого, лист можно раскроить экономно. ГКЛ режется острым канцелярским ножом путем надреза и перелома.

Надрезав лист гипсокартона с одной стороны ломаем его в противоположную.

Совет! Размечая на листе кусочки, нужно учитывать, что к кривым поверхностям обычно прикладывают резаные стороны ГКЛ.

Иногда гипсокартон требуется прорезать насквозь. Можно это сделать ножовкой или лобзиком. Проще – острым ножом. Только усилие требуется приложить чуть больше, меняя угол наклона ножа при каждом движении.

Измеряя и вырезая непрямоугольный кусок гипсокартона, легко можно ошибиться, получив зеркальное отражение нужной формы. Пугаться и делать вторую попытку не стоит, ГКЛ можно монтировать черновой стороной вместо лицевой. Хотя это зависит от качества материала.

Монтаж гипсокартона

Начинать прикручивать ГКЛ лучше с тех частей, которые не получилось закрепить жестко, попутно регулируя их по уровню. Шаг саморезов обычно 20 см. Шляпки желательно утапливать, чтобы не мешали шпатлевать в дальнейшем.

Иногда есть необходимость монтажа на горизонтальную поверхность большого листа ГКЛ. Чтобы он не сломался, имеет смысл приготовить Т-образную подставку из профиля.

Совет! Монтируя кусочки ГКЛ, следует учитывать, что между ними необходимо оставлять зазор 3-7 мм для заполнения его шпатлевкой.

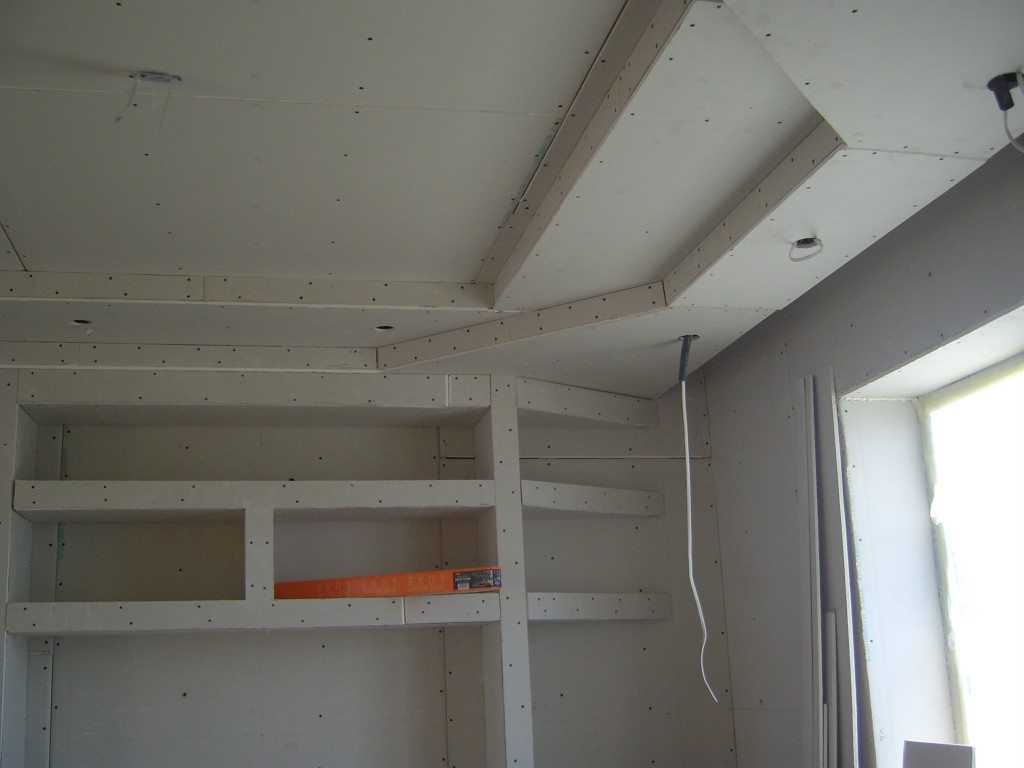

Фото смонтированного потолочного короба из гипсокартона готового к финишной отделке.

Важным моментом является усиление каркаса в процессе его обшивки. Профиль, на который попадает стык гипсокартона, должен быть жестко закреплен посредством подвеса. Исключение составляют узкие участки шириной до 30-40 см – смотря по получаемой жесткости.

Смонтировав короб, следует убедиться, что нигде ничего не торчит, не болтается, имеются все необходимые зазоры и везде выдержан нужный уровень. После этого можно приступать к финишной отделке.

Как установить распределительную коробку в потолке (3 простых шага)

Прежде чем вы решите установить распределительную коробку или выполнить электропроводку самостоятельно, вам необходимо иметь достаточный опыт для обеспечения безопасности. Потому что электрические работы могут быть чрезвычайно опасными и опасными для жизни. Как установить распределительную коробку на потолке довольно просто, и каждый может сделать это дома.

Для установки распределительной коробки вырежьте круглое отверстие в потолке из гипсокартона. Распределительную коробку можно подвесить на металлическом стержне, привинтить к балкам или даже установить заподлицо с пластиной из гипсокартона. Так что используйте какой-то один тип, чтобы установить коробку на место. Пропустите проводку в отверстия на коробке и затяните все винты, чтобы зафиксировать ее на месте. Затем вы можете закончить остальную часть установки.

Таким образом, шаги просты, и каждый может выполнить их, но вы никогда не знаете, с какими проблемами вы можете столкнуться в процессе. Будьте готовы и прочитайте все это, чтобы узнать больше об этом в деталях.

Если вы хотите установить распределительную коробку на потолке, это можно сделать разными способами, но здесь мы обсудили самый простой из них, так что каждый может сделать это самостоятельно.

Перед началом любых электромонтажных работ сначала убедитесь, что питание отключено на выключателе. При обновлении существующего вентилятора или осветительного прибора открепите кожух или черную пластину, чтобы отсоединить монтажные и проводные соединения, чтобы снять старый светильник.

Примечание : Если вы обнаружите, что старая коробка крепится непосредственно к балке, выберите один из других вариантов электрической коробки, предназначенный для крепления снизу или сбоку балки. Отстегните и снимите коробку, чтобы открыть ангар или разделительную балку. Для широких пролетов с хлипкой подвесной планкой вы можете попробовать толкать планку вверх до тех пор, пока два канала не разделятся. Вы также можете попробовать разрезать планку для более легкого подхода.

Чтобы правильно установить светильник, вы также можете вырезать отверстие в потолке для соответствующей потолочной электрической коробки. Используйте искатель шпилек, чтобы выяснить расположение коробки. Чтобы вырезать отверстие в потолке, используйте дремель с батарейным питанием, оснащенный набором для резки Dremel. Выньте круг из гипсокартона и установите новую распределительную коробку на место.

Внизу есть небольшая заслонка, которую нужно нажать, и она делает отверстие для проводов и просверливает все винты на месте, чтобы она оставалась на месте. Там будет монтажное место, которое поможет вашему светильнику или вентилятору быть установленным на потолочной коробке. Теперь вы можете разместить систему освещения на месте, и все готово.

Обычно кронштейн монтажной панели поставляется с двумя винтами с длинной плоской пластиной, которая упирается в распределительную коробку и крепится винтами. Резьбовая часть, которая свисает вниз, — это то, на что будет крепиться светильник, а гайка внизу будет удерживать этот светильник. Весь процесс начнется примерно так:

• Вверните один из винтов наполовину, как ориентир
• Затем наденьте монтажную пластину на этот винт
• Теперь установите второй винт
• Если вы используете дрель, при установке этих винтов убедитесь, что вы не перестарались быстро снимите коробку
• Покрутите ею, чтобы убедиться, что все в порядке

Если вы хотите установить новый потолочный светильник там, где у вас не было предыдущего setup для этой работы, вы должны заново выполнить весь процесс установки. Но вы должны проверить новое место для настройки электрического соединения с помощью тестера розеток, тестера напряжения и мультиметра, чтобы обезопасить себя.

Итак, что вам нужно сделать здесь, так это использовать проводку выключателя, потребовать розетки, а затем использовать выключатель с новым проводом Ромео, идущим к потолку, чтобы установить этот свет и управлять светом. Этот процесс будет работать, когда у вас нет лишнего снизу.

Используйте инструмент для поиска шпилек, измерительную ленту и уровень, чтобы измерить область, в которой будет располагаться новая проводка. Используйте малярную ленту, чтобы сделать карту. Это сопоставление начнется с того места, где будет располагаться свет, и по направлению к розетке. Следите за тем, чтобы во время картирования не задеть какой-либо стык пола.

Возможно, вам придется вырезать несколько мест на гипсокартоне, чтобы протянуть провода через балки пола и распределительную коробку. Разрежьте гипсокартон небольшой ручной пилой, чтобы у вас был контроль. Также сделайте круговой разрез для установки распределительной коробки.

Используйте рыболовную ленту, чтобы протянуть трос Rolex через несущую стену, а затем вернуться через полость, спускающуюся вниз. Таким образом, вы сможете приклеить свой Romeo 12/2 по направлению к концевому углублению.

Теперь вы можете установить распределительную коробку в отверстие в потолке и подключить проводку, чтобы проверить, работают ли соединения. Если свет теперь работает отлично, вы можете использовать выключатель.

Как только вы отключите все лишние переключаемые горячие точки, вы можете подключить все это и проверить схему, чтобы убедиться, что все работает. Наконец, закрепите гипсокартон новым куском.

Когда вы устанавливаете металлическую распределительную коробку, вы должны использовать металлическую скобу, чтобы выдержать вес вашего вентилятора или светильника, который вы собираетесь на нее повесить.

• Перед началом любых электромонтажных работ отключите питание с помощью выключателя. При обновлении существующего вентилятора или светильника открепите навес или заднюю панель, чтобы отсоединить монтажные и проводные соединения, чтобы снять старый светильник
• Если вы обнаружите, что старый светильник установлен непосредственно на балку, выберите один из других вариантов электрических коробок, разработанных для крепления к нижней или боковой балке. Отстегните и снимите коробку, чтобы открыть вешалку или разделительную планку. Нажмите на подвесную планку вверх, чтобы снять ее
• Убедитесь, что размер отверстия составляет четыре и восемь дюймов, и при необходимости увеличьте размер отверстия. Для новых установок отлично подходит пила размером четыре с четвертью дюйма, чтобы разрезать потолок из гипсокартона
• Расширив скобу примерно до ширины балки, вставьте ее в отверстие, ориентируя ножки так, чтобы они опирались на верхнюю часть потолочной панели. Убедитесь, что балка отцентрирована в отверстии, а затем поверните балку на 5 или 6 полных оборотов, чтобы закрепить зубья в балке
• Затем установите брекет в скобу и отцентрируйте в проеме. Подготовьте коробку, удалив соответствующую заглушку и прикрепив винт заземления
• Пропустите кабель через выбивное отверстие и наденьте замочные скважины на дне коробки на две шестигранные головки. Слегка поверните коробку против часовой стрелки, чтобы зафиксировать ее на месте, а затем затяните два других винта с шестигранной головкой
• . Затем завершите затяжку всех четырех винтов. Вставьте внутренние разъемы вверх по кабелю, пока они не защелкнутся в выбивном отверстии. Теперь ваш вентилятор или светильник готов к установке

Для этого типа установки первое, что нам нужно знать, это то, что мы наносим на потолок для покрытия. Обычно вы должны положить ⅝ дюйма на потолок и ½ дюйма на стены. На рынке представлены различные виды электрических коробок. Так что вам нужно определить, какой из них вы хотели бы продолжить. Эти коробки плотно прилегают к балке, на которую вы хотите установить светильник.

Итак, сначала вам нужно выбрать центр для установки вашей коробки. Используйте искатель шпилек, чтобы найти центральное место для крепления. Теперь поднесите коробку к центру балки, где вы будете прикручивать все гайки к балке. Как только коробка будет закреплена на месте, вы можете поднять все провода и прикрепить их к приспособлению.

Для установки электрической коробки для светильника вы можете использовать комплект, который выдержит вес светильника. Теперь, если есть старая коробка и подвесная планка, вам нужно вынуть ее и отрегулировать отверстие, чтобы новая идеально подошла. Теперь выполните остальную часть процедуры, описанной ниже:

Теперь отрегулируйте новую планку в соответствии с шириной боковой балки и закрепите ее на месте с помощью винтов, поворачивая ее. Теперь установите кронштейн посередине, где будет стоять коробка.

Далее, на задней стороне коробки есть отверстия по бокам, куда будет проходить проводка, но они будут временно закрыты свободной крышкой. Таким образом, вы можете нажать на них, чтобы открыть отверстие.

Теперь пропустите провода через отверстия и убедитесь, что отверстия для винтов на месте. Затяните винты с помощью дрели или отвертки, и ваша новая коробка будет там, где вы сможете выполнить остальную установку приспособления.

Перед установкой потолочной коробки убедитесь, что вы устанавливаете правильную коробку, способную выдержать вес вашего светильника. Вы можете прикрепить планку подвесного потолка с помощью винтов или закрепить их на шпильках. Там будет зажим для монтажной скобы, которую вам нужно прикрепить в середине стержня.

Теперь возьмите свою коробку и выбейте крышки отверстий. Проденьте провода в отверстия и закрепите их на месте. После того, как коробка будет установлена, вы можете приступить к остальной части установки.

Старый рабочий потолочный ящик используется для реконструкции. Что особенного в этом, так это то, что у него есть крылья, которые раскрываются. Принцип работы этих коробок заключается в том, что они висят на гипсокартоне, а не на балках.

После того, как вы это сделаете, если вы прорежете отверстие, появится шаблон для вырезания отверстия в гипсокартоне, и он протолкнет гипсокартон, выровняв его по всему периметру. Затем вы возьмете отвертку, чтобы вкрутить ее, и когда вы ее повернете, крылья выскочат и в конечном итоге захватят гипсокартон. Наконец, затяните винты и выполните проводку, как обычно.

Для подключения потолочной коробки необходимо вырезать круг в гипсокартонном потолке, подвесить коробку на стержне или установить заподлицо на гипсокартон или привинтить к балкам, затем пропустить провода через отверстия в гипсокартоне. коробку и прикрепите ее винтами по бокам. Наконец, завершите установку светильника.

Да, можно. Если есть существующие провода, просто поместите коробку через провода или вырежьте круг в соответствии с размером коробки, чтобы установить ее.

При установке любых приспособлений, таких как освещение, вентиляторы или пожарная сигнализация, всегда необходимо соблюдать осторожность с этими проводами. Вот почему перед установкой светильника всегда рекомендуется установить распределительную коробку. Но вы можете установить светильник без распределительной коробки.

Вырежьте отверстие в потолке, повесьте или привинтите коробку к балкам, вставьте провода через отверстия и закрепите коробку винтами, чтобы зафиксировать ее на месте.

Нет, это не всегда необходимо. Вы можете установить его заподлицо или повесить на подвесную планку.

Распределительную коробку можно легко установить заподлицо со старой рабочей потолочной коробкой, по бокам которой есть крылья, которые будут опираться на гипсокартон после прикручивания.

Чтобы установить распределительную коробку для светильника, прорежьте отверстия в потолке. Поместите подвесной стержень со шпильками и привинтите зажим, чтобы установить скобу посередине. Затем поместите кронштейн на подвесной стержень и прикрепите коробку винтами. Пропустите провода в отверстия и завершите остальную часть установки светильника.

В соответствии с кодом, вы можете запереть кусок Romex в коробке, что даст вам больше места для работы. Чтобы соответствовать требованиям, используйте неметаллические ножницы от Romex, выступающие не менее чем на четверть дюйма. Затем вы хотите увидеть от конца стрижки до конца вашей проволоки, которая составляет не менее шести дюймов, и не менее трех дюймов выходит за пределы самой коробки.

Да, есть. Но вам нужно найти правильный тип коробки, чтобы выдержать вес ваших светильников, а также установить ее в соответствии с юридическим кодексом.

Да, есть. Они защищают незакрепленные провода от повреждений и неожиданных искр, которые могут вызвать короткое замыкание.

Вам также могут понравиться

• Как заполнить бойлер водой
• Кто отвечает за линию электропередач от столба до дома
• Как достать карамель из поддона в домашних условиях
• Как пользоваться малярной замазкой
• Как очистить головки принтера

Окончательный вердикт 03 Не имеет значения какие электромонтажные работы вы выполняете, всегда нужно иметь достаточный опыт для решения вопроса, иначе это может привести к опасным ситуациям. Особенно при установке новых светильников и проводки будьте очень осторожны и при необходимости обратитесь за профессиональной помощью.

Как установить старую рабочую (модифицированную) электрическую коробку

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.10.22

Ель / Кевин Норрис

В этой статье

• Как работают модифицированные коробки

• Вопросы безопасности

• Часто задаваемые вопросы

Обзор проекта

Электрические коробки, используемые для монтажа розеток, выключателей и осветительных приборов на стенах и потолках, бывают самых разных размеров и стилей, включая металлические (стальные) версии, требующие заземления коробки, и неметаллические версии (ПВХ, фенольная смола или стекловолокно). ), которые не требуют заземления коробки. Металлические коробки можно использовать как с неметаллическими (тип NM-B), так и с электрическими кабелями в металлической оболочке. Неметаллические пластиковые коробки предназначены для использования только с электрическим кабелем в неметаллической оболочке.

Независимо от материала, электрические коробки можно условно разделить на два типа:

• Новые рабочие ящики , предназначенные для установки сразу после обрамления стены, но до поверхности отделаны гипсокартоном. Они крепятся на шпильки.
• Старые рабочие (также называемые модернизированными) коробки , предназначенные для установки после того, как стены будут закончены, и используются во время проектов реконструкции. Они крепятся к гипсокартону или штукатурке.

Установка старой рабочей коробки в существующую стену для добавления розетки или настенного выключателя — это простой проект, для которого требуется всего несколько обычных инструментов, которые у вас уже могут быть, если вы знакомы с базовым ремонтом электрооборудования. Самая сложная часть проекта — прокладка кабеля через стены; этот процесс может занять несколько часов, хотя сама коробка может быть установлена ​​за считанные минуты.

Понимание того, как работают модифицированные коробки

Прежде чем приступить к работе, полезно понять назначение и устройство старой рабочей электрической коробки.

Старый рабочий ящик предназначен для установки постфактум — на уже отделанные стены. Они часто используются в ситуациях, когда вы добавляете розетки или расширяете существующую цепь в уже готовом помещении. Поскольку в этих ситуациях у вас нет возможности прикрепить коробку непосредственно к шпилькам, эти коробки нуждаются в другом способе крепления.

Чтобы закрепить их на месте, в этих коробках есть умная система крепления, в которой используются удерживающие выступы и монтажные проушины, расположенные в противоположных углах коробки. После того, как коробка вставлена ​​в вырез в стене и затянуты винты, задние фиксаторы открываются и плотно прилегают к задней части гипсокартона или штукатурки, в то время как монтажные проушины на передней части коробки прижимаются к передней поверхности стены. . Передние проушины и задние удерживающие выступы, по сути, «плотно прижимают» коробку к поверхности стены.

Вопросы безопасности

Если вы будете прокладывать электрический провод под напряжением к новой электрической коробке, абсолютно необходимо выключить автоматический выключатель, который управляет цепью, прежде чем тянуть и прикреплять кабель. Если вы не знаете, какой выключатель бросить, вам нужно выключить главный выключатель, который отключит электричество во всем доме.

Смотреть сейчас: Как установить старую рабочую электрическую коробку

Оборудование/инструменты

• Отвертки с плоским лезвием и крестовая отвертка
• Карандаш
• Замочная скважина пила
• Инструмент для зачистки проводов
• Уровень торпеды
• Универсальный нож

Материалы

• Старая рабочая неметаллическая электрическая коробка
• Соединители проводов

Ель / Кевин Норрис

1. Подготовьте фиксирующий винт

   Винт, который входит в удерживающий язычок на коробке, иногда может быть очень затянут, если коробка поставляется производителем. Это потребует от вас значительного давления на стену при повороте винта, что может повредить стену.

   Чтобы избежать этой проблемы, просто затяните крепежный винт перед установкой, подняв фиксирующий язычок примерно на 1/4–3/8 дюйма. Это эффективно предварительно нарезает резьбу в пластиковом фиксирующем язычке, облегчая закручивание винта позже, когда вы будете закреплять коробку в стене. После того, как винт слегка вытянут, выверните винт, чтобы ретенционный язычок вернулся в исходное согнутое положение.

   Ель / Кевин Норрис

2. Подготовьте кабельный зажим коробки (только коробки из ПВХ)

   В старых рабочих электрических коробках из ПВХ используется встроенная система быстрого зажима для крепления неметаллического кабеля NM-B к коробке. Эти зажимные язычки может быть немного трудно открыть.

   Чтобы облегчить вставку электрического кабеля в коробку, возьмите плоскую отвертку и приподнимите зажимной язычок примерно на 1/4 дюйма. Это ослабит зажим и облегчит вставку кабеля.

   Ель / Кевин Норрис

3. Подготовка отверстия в стене электрощита

   Далее вам нужно создать вырез в стене. Расположите электрическую коробку спиной к стене, точно в том положении, в котором вы планируете ее установить. Возьмите карандаш и обведите контур коробки на стене, избегая «ушей» коробки.

   С помощью канцелярского ножа сделайте надрезы на стене по намеченной вами форме.

   С помощью кольцевой пилы для гипсокартона аккуратно вырежьте отверстие по намеченному контуру и удалите заготовку из гипсокартона. Резкий удар по пятке пилы обычно приводит к тому, что лезвие прокалывает гипсокартон, и вы можете начать резку. Для штукатурки вы можете просверлить отверстие в области выреза, чтобы было место для вставки пильного диска.

   Совет

   В некоторых стилях коробок может потребоваться небольшое увеличение отверстия в месте, где расположены удерживающие выступы. Если это так, это станет очевидным, когда вы попытаетесь вдвинуть коробку в стену.

   Ель / Кевин Норрис

4. Проложить кабель и снять оболочку

   Перед установкой старой рабочей коробки необходимо провести один или несколько электрических кабелей NM-B к вырезу в стене. Если новая розетка представляет собой простое расширение цепи, скорее всего, будет только один кабель, идущий от последней розетки к новому местоположению коробки. Более сложные сценарии подключения могут потребовать двух кабелей. Убедитесь, что длина новых кабелей соответствует силе тока цепи.

   Протяните кабели к новому местоположению коробки. В новом отверстии в стене должно быть от 8 до 12 дюймов лишнего кабеля. В этот момент новый кабель не должен быть присоединен к каким-либо электрическим устройствам. Если кабель уже подключен на стороне источника цепи, убедитесь, что автоматический выключатель, подающий на него питание, отключен на главной сервисной панели.

   После того, как в стене будет вырезано отверстие для коробки, протяните кабель (или кабели) через отверстие в стене.

   Прежде чем поместить кабель в старую рабочую коробку, используйте инструмент для зачистки кабеля, чтобы удалить около 6 дюймов внешней виниловой оболочки с кабеля NM-B, обнажая проводники и заземляющий провод. Если у вас нет инструмента для зачистки кабеля, это также можно сделать, взяв острый канцелярский нож или лезвие бритвы и надрезав оболочку параллельно проводам, стараясь не порезать изоляторы. Аккуратно срежьте обшивку.

   Ель / Кевин Норрис

5. Вставьте кабель в коробку

   Вставьте зачищенный кабель в неметаллической оболочке в старую рабочую коробку, убедившись, что оболочка закреплена зажимным язычком (для коробки из ПВХ) или зажимной планкой (для коробки из фенольной смолы/стекловолокна). Не забудьте оставить около 6-7 дюймов оголенных проводов. При правильной установке кабельная оболочка должна иметь длину от 1/2 до 1 дюйма, заходящую в коробку и закрепленную под зажимом.

   Ель / Кевин Норрис

6. Вставьте старый рабочий ящик в стену

   Поместите старую рабочую электрическую коробку в отверстие в стене. Держите коробку так, чтобы монтажные проушины на передней части коробки плотно прилегали к передней части гипсокартона, пока вы затягиваете два крепежных винта. Вращение винтов перевернет фиксирующие выступы, чтобы их можно было прижать к задней части гипсокартона, прикрепив коробку к стене.

   Ель / Кевин Норрис

7. Зачистите изоляцию проводов от проводников

   Используя инструмент для зачистки проводов, зачистите от 3/4 до 1 дюйма изоляции с концов каждого проводника. Инструмент для зачистки проводов — лучший инструмент для этого, так как он имеет прорези разного размера, чтобы соответствовать проводам разного сечения. Если вы используете канцелярский нож для зачистки проводов, следите за тем, чтобы не порезать металлические проводники.

   Ель / Кевин Норрис

8. Прикрепите проволочные гайки

   Теперь ваша коробка готова к установке розетки или выключателя. В целях безопасности навинчивайте гайки на концы проводов, пока не будете готовы выполнить окончательные соединения.
