Как сделать два выключателя на одну лампочку: схема подключения

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов.

При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя.

В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно.

Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки.

Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения.

При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут».

А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится.

Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии.

При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Источник: https://LampaGid. ru/elektrika/montazh/2-lampy-1-vyklyuchatel

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные.

Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения.

Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру.

В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

  • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
  • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
  • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

  1. Одноклавишные, двухклавишные, трехклавишные и т.д.
  2. Проходные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности.

Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания.

Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

  Изящный белый интерьер | Роскошь и уют

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт.

Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т. к. при таком соединении ток одинаковый на всех участках цепи.

Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит.

Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

  Лепнина, декор, гипс, потолки

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному.

Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе.

Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю.

В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку.

При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности.

Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

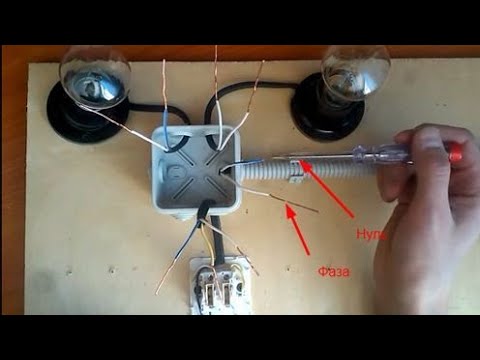

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно.

При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве.

Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя.

Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Источник: https://www.remontostroitel.ru/kak-podklyuchit-dve-lampochki-k-odnomu-vyklyuchatelyu-shema-video-instruktsiya.html

Схема подключения двух выключателей на одну лампочку

  • Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:
  • Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

  1. Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.
  2. Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.
  3. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.
  4. Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

  • Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
  • Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.
  • Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в х к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей — переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/130-skhema-podklyucheniya-dvukh-vyklyuchatelej-na-odnu-lampochku

Как подключить два выключателя к одной лампе?

Давно закончились те времена, когда схему подключения электроприборов подгоняли под имеющиеся коммутирующие устройства. Сейчас существует очень много различных выключателей, как по функциональности, так и по технической возможности. На рынке их такое многообразие, что можно делать проводку таким образом, чтобы работа с электроприборами и освещением была максимально удобной для пользователя. Один из частных случаев удобства электропроводки это оснащение нескольких выключателей для одного источника света.

Преимущества применения двух выключателей для одной лампы

Наверняка всем известна классическая схема подключения одной лампы. Для этого вам нужно 1 выключатель, который располагается в наиболее удобном и доступном для вас месте: в начале проходных комнат, коридоров, на входе в помещение и т.п. Эта схема очень неудобна и с этим неудобством сталкивались практически все.

А сейчас можно установить два выключателя на одно осветительное устройство, что несет за собой ряд преимуществ и установить их можно несколькими способами:

  • В проходных комнатах или помещениях с двумя входами, особенно когда входы расположены друг напротив друга. Установив по одному выключателю на каждый вход вы избавляете себя от ненужной прогулки по темноте. чтобы включить свет. Ведь очень часто в таких помещениях входят в одну дверь, а выходят через другую;
  • Экономию электроэнергии можно получить, если установить два выключателя на концах большого коридора, так как при движении в любом направлении вы не будете использовать свет лишнее время.
  • В подъезде многоквартирного дома между этажами, установка двух выключателей крайне удобна;
  • Если один выключатель разместить у входа в спальню, а другой у изголовья кровати. то не нужно будет вставать с кровати, чтобы выключить свет. И наоборот, проснувшись, не возникнет необходимости аккуратно идти по комнате, чтобы включить свет. Это особенно актуально тогда. когда у спальни очень большие размеры.

Как видно из вышеперечисленного, два выключателя это не только дополнительное удобство, но и экономия электроэнергии, что в конечном счете экономит ваши деньги. Ведь с помощью двух выключателей свет можно выключать тогда, когда он стал вам не нужен.

Рекомендуем  Прихожая в скандинавском стиле: примеры интерьеров

Какие выключатели использовать для управления светом с двух точек?

Рассмотренное выше применение двух выключателей означает, что осветительный прибор может быть выключен или включен сразу с двух точек. Обычные выключатели, которыми пользуются очень давно не пригодны для этой схемы.

Так как они изначально конструктивно рассчитаны на работу в обычной цепи. Как бы вы не старались соединить между собой обычные выключатели, если у одного из них контакт будет разомкнут, то вторым вы ничего не сделаете.

Поэтому оба выключателя должны быть соединены между собой, так как для работы со светильником должна быть одна общая электрическая цепь.

Для независимого управления освещением используются так называемые проходные выключатели. Существуют еще и перекрестные выключатели, но это более сложные устройства, о которых мы расскажем вам позднее.

Перекрестные переключатели можно устанавливать вместо проходных, но стоят они намного дороже последних. Внешне, проходные и перекрестные переключатели никак не отличаются от обычных выключателей.

В них так же присутствует одна или две клавиши.

Проходной переключатель отличаются от обычного наличием дополнительной клеммы с обратной стороны корпуса. То есть к проходному переключателю можно сразу подключить 3 проводника. У обычного выключателя только 2 клеммы, у перекрестного — 4.

Если вам понадобится управление сразу двумя группами ламп одного светильника, то вам будут нужны двойные проходные переключатели, у которых с обратной стороны корпуса расположено шесть клемм. У сдвоенных обычных переключателей — 3 клеммы, а у перекрестных — 8.

Цепь, которая подводится к проходному выключателю должна выходить из него по двум линиями, между которыми он и производит переключение.

То есть, в каждом из своих двух положений этот выключатель замыкает одну линию, а вторую разрывает. Получается, что такой переключатель никогда не разрывает цепь, которая через него проходит.

Как это выглядит на практике мы рассмотрели в следующей главе и привели простые схемы подключения.

Рекомендуем  Порошковый огнетушитель: как его заправить самому?

Схема подключения проходного выключателя к цепи

Подключить два проходных выключателя к одному осветительному прибору или любому другому прибору или к цепи, соединенной последовательно, можно только одним способом.

В этой схеме видно, что проходные коммутаторы соединены последовательно друг за другом в разрыве цепи между потребителем и фазой. Причем они должны быть соединены двумя проводами. На следующей схеме двух выключателей можно посмотреть наглядно на всю работу в целом.

На первой схеме электроприбор был включен а на этом его выключили с помощью выключателя №2. Очевидно, что точно такое же действие можно сделать с помощью выключателя № 1. И с помощью любого выключателя вы можете запитать электроприбор.

Собрать такую схему своими руками достаточно просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой.

А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы.

Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Для того, чтобы выключать и выключать 2 группы электропотребителей вам потребуются сдвоенные проходные коммутаторы. Следующая схема как раз подходит для такой цепи, которую собирают с помощью распределительной коробки.

На этом рисунке отчетливо заметно, что вам будут нужны проходные коммутаторы двух разных модификаций. Один с подключением фазы сверху. а другой с включением снизу. Несмотря на то, что это кажется сложным —  сделать такую цепь очень просто. На переключателях есть отметки в виде стрелок. которые показывают, какой провод куда лучше заводить.

[ajax_load_more post_type=»post» post_status=»any» images_loaded=»true»]

Источник: https://mensnewspaper.ru/kak-podklyuchit-dva-vyklyuchatelya-k-odnoj-lampe/

Схема и правила подключения двух выключателей для управления одной лампочкой

Обычно в помещении монтируют всего один выключатель, у самого входа. Однако это не всегда удобно. Существуют ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

Преимущества управления освещением двумя выключателями

К лампе можно подключить  сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

  1. Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
  2. Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
  3. В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
  4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

Какие выключатели нужны: особенности конструкции

Обычные выключатели нельзя поставить в качестве проходных. Их конструкция не предусматривает такой возможности в принципе. В выключенном состоянии, контакты обычного переключателя размыкают электрическую цепь. Даже если ввести в схему второй выключатель, это ни на что не повлияет. Если первый переключатель находится в размыкающем цепь положении, второй не сможет зажечь электричество.

В это же время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их надо соединить.

Чтобы справиться с этой задачей, были разработаны специальные проходные переключатели.

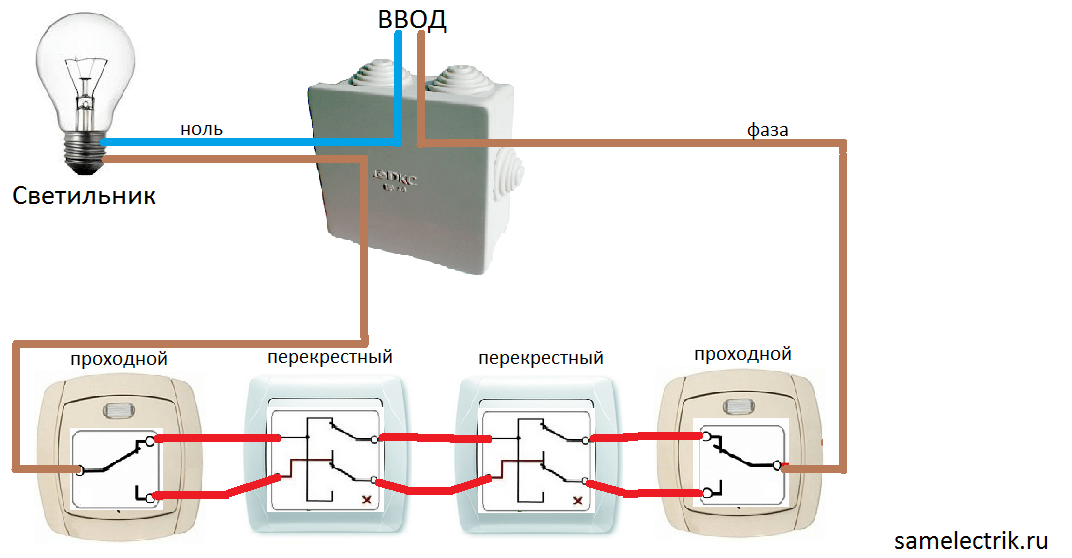

Важно! Чтобы контролировать лампы из 3х и более мест, существуют схемы на «перекрестные переключатели». Ими заменяют устройства проходного типа, но не наоборот. Перекрестные выключатели обойдутся пользователю дороже, но их цена оправдана. Со своими задачами они справляются успешно.

Лицевая сторона перекидных коммутаторов внешне схожа с устройствами обычного типа. Некоторые производители добавляют на клавиши рисунок в виде вертикально размещенных треугольников, смотрящих острыми углами в противоположные стороны. Однако принципиальные отличия находятся с обратной стороны.

Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обычное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной клавишей располагает 4.

С помощью двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп одного и того же светильника.

Двухклавишный переходной коммутатор должен иметь 6 клемм для соединения с проводкой. Обычный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

В обычном коммутаторе цепь может находиться в двух положениях:

Важно! Однако конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сразу. В каждом положении выключателя, одна из цепей разорвана, а вторая замкнута. Таким образом, пролегающая через коммутатор цепь никогда не бывает разомкнута окончательно.

Схема подключения двух выключателей

Как выглядит схема подключения двух выключателей на одну лампу:

  1. Два проходных, или дублирующих переключателя, соединяются последовательно. Их нужно расположить в промежутке промеж фазы и люстры, или любым другим бытовым прибором, работающим от электроэнергии. Каждый выключатель соединяется с другим посредством 2-х проводов.
  2. Если перевести клавишу управления в режим «выключения», электрическая лампа прекратит работу. В этом случае фазный провод размыкается. Однако каждый из проходных коммутаторов, включенных в цепь, по-прежнему может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматически произойдет с контактом на другом.
  3. Клемма под фазу в переключателях этого типа, как и в обычных устройствах, находится по одну сторону. Выходные клеммы под соседний коммутатор располагаются с другой стороны. Эти 2 клеммы на каждом из приборов нужно соединить между собой, при этом порядок подключения неважен.
  4. После этого подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – нужное электрическое устройство, подсоединенное к нулю.
  5. Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну клавишу больше. И, соответственно, больше на 1 клемму.

Для организации такой схемы понадобятся выключатели с различными модификациями. Один должен быть рассчитан на соединение с фазой сверху. Второй должен быть выпущен для подключения фазы через низ.

Комплектующие и приборы

Составляющие схемы электролинии:

  1. Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
  2. Кабели.
  3. Лампа, или другой тип подключаемого устройства.
  4. Сами проходные коммутаторы.

Проходной коммутатор должен подключаться при помощи трехжильного кабеля. Возможные варианты:

  • ВВГнг-Ls 3х1,5 мм2;
  • NYM 3х1.5 мм2.

Трехжильный кабель состоит из:

  • токопроводящей жилы;
  • изоляции из ПВХ-пластиката;
  • 2-х видов защитных оболочек.

Принцип работы

Управление светом несколькими переключателями возможно постольку, поскольку при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации.

Это означает, что движение электрического тока перераспределяется после того, как управляющая клавиша изменит свое положение. Обычное устройство в этот момент просто замыкает или разрывает контур.

Принцип работы перекидного коммутатора отличается тем, что при нажатии на кнопку, прибор перебрасывает ток с ветки на ветку.

На некоторых, особо качественных изделиях, производитель рисует внутри схему подключения. Обычно фазная клемма располагается сверху, а 2 коммутаторные – снизу.

Собирать выключатель нужно в подрозетнике. Для начала, нужно найти общий, фазный выход. Если вы не уверены в своих выводах, а схема отсутствует, можно взять любой тестер. Также подойдет и отвертка с индикатором, на батарейке.

Интересно! Пройдитесь щупами прибора по контактам. Проверяйте их как в положении включения лампы, так и в обратном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, или выдавать цифру «ноль» на дисплее. На эту общую клемму и пойдет кабель с фазой.

Оставшиеся клеммы соединяете двумя проводами с другим переключателем. Перед этим, над ним нужно произвести ту же манипуляцию:

  • найти общую клемму;
  • подвести к ней фазный провод для лампы;
  • свободные жилы подключить к соседнему коммутатору.

  Как отремонтировать энергосберегающую лампу своими руками

В конце процедуры, нужно собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

  • кабель питания на распределительной коробке;
  • кабель на 1-й переключатель;
  • кабель на 2-й переключатель;
  • провод, идущий к лампе.

Монтаж облегчает цветовая маркировка. Распределение цветов на кабеле ВВГ:

  • белый или серый провод уходит на фазу;
  • провод синего цвета предназначен для ноля;
  • желто-зеленый провод – заземление.

Для ВВГ существует и другой вариант маркировки:

  • белый или серый провод под фазу;
  • коричневый – под ноль;
  • черный – под «землю».

Как подключить кнопку к сети правильно, будет ясно из порядка сборки:

  1. Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это при помощи клемм ваго.
  2. Затем подключаются провода заземления. Для этого понадобится заземляющий проводник.
  3. «Земля» вводного провода подключается к«земле» лампы. Потом эта жила должна уйти на корпус устройства.
  4. Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
  5. Общий фазный провод от 2го коммутатора, при помощи особого зажима, подключается к фазному проводу нужного устройства.
  6. В конце нужно соединять между собой жилы коммутаторов.

После завершения работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

Важно! Общая клемма может оказаться любой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя расположение общей клеммы может быть совершенно иным.

Если какой-то из контактов выглядит более удаленным, чем другие два, это еще ни о чем не говорит. Самый верный вариант обнаружить нужную клемму – воспользоваться тестером.

Также допустимо использовать индикаторную отвертку.

Условия безопасности

Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

  1. Обязательно обесточьте квартиру/здание/этаж перед началом работ.
  2. Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
  3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
  4. Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
  5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Основные выводы

Проходные выключатели – отличный вариант коммутаторов для больших или протяженных помещений. Целесообразность их применения неоспорима. Однако, чтобы правильно подключить два выключателя проходного типа своими руками, необходимо хорошо представлять себе схему и соблюдать обязательные требования безопасности.

ПредыдущаяСледующая

Источник: https://svetilnik.info/osveshhenie/podkljuchenije-dvuh-vyklyuchateley.html

Схема проходного выключателя с двух мест на одну лампочку

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель.

Но далеко не всегда это устраивает владельцев помещения по некоторым причинам.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната.

Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места.

Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

  1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
  2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд.

Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель.

Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели.

Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение.

На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка.

Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены.

Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

  1. Если оба переключателя включены — источник освещения активен;
  2. Если один из переключателей включен — источник освещения активен.
  3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

  1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
  2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
  3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

  1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
  2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой.

Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен).

Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

Схема подключения двух выключателей на одну лампочку – RozetkaOnline.COM



Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:

Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.

Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей – переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Включение лампочки двумя выключателями. Два выключателя на одну лампочку. | Ремонт квартир, помещений

Два выключателя на одну лампочку.

1 лампа и 2 выключателя.

1. Эти выключатели еще называют «переключатель на два направления». Подключаются следующим образом: к первому (любому) переключателю приходит фаза, затем из него выходят два проводника (для его подключения можно использовать трехжильный кабель). Эти проводники будут поочередно подавать фазу на второй переключатель — то по одному проводнику, то по второму — в зависимости от его положения.

Второй переключатель подключаем наоборот — те две жилы, которые вышли из первого переключателя, подключаем на вход, а выход — уже к нагрузке (лампочке). Ноль на нагрузку берем с общей шины жилого дома, например из распределительной коробки.

Таким образом, включив первый переключатель, фаза подается по одной из отходящих линий на второй переключатель, а через него уже на нагрузку. Далее нажав на второй переключатель, мы переключаем фазу с первого подходящего проводника на второй, где её нет — свет выключается.

Включить свет можно как с первого, так и со второго переключателя.

2. Фаза (первый провод) подходит к среднему контакту лампочки, от её цоколя идёт на контакты двух переключателей, переключающие контакты обоих переключателей закорачиваются друг с другом (второй провод), оставшиеся два контакта переключателей соединяются и выходят к нулю (третий провод). Трех проходная схема.


Пример: коридор, один переключатель в начале — другой в конце. Входим — включаем, проходим — выключаем, а назад — наоборот.

3. Можно использовать два тумблера, спрятать в кабель-канале, рядом с каждым поставить два светодиода (неонку), чтобы ночью было видно тумблер.

Во всех включателях поставить неонки (конечно через сопротивление).

В продаже есть переключатели, на них нарисована схема подключения.

Схема предельно проста, но провода много уходит (тройной провод на 1 выключатель).


схема подключения, как правильно подключить светильник и сделать проходное управление

Обычно в помещении монтируют всего один выключатель, у самого входа. Однако это не всегда удобно. Существуют ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

Преимущества управления освещением двумя выключателями

К лампе можно подключить  сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

  1. Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
  2. Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
  3. В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
  4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

Какие выключатели нужны: особенности конструкции

Обычные выключатели нельзя поставить в качестве проходных. Их конструкция не предусматривает такой возможности в принципе. В выключенном состоянии, контакты обычного переключателя размыкают электрическую цепь. Даже если ввести в схему второй выключатель, это ни на что не повлияет. Если первый переключатель находится в размыкающем цепь положении, второй не сможет зажечь электричество.

В это же время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их надо соединить.

Чтобы справиться с этой задачей, были разработаны специальные проходные переключатели.

Важно! Чтобы контролировать лампы из 3х и более мест, существуют схемы на «перекрестные переключатели». Ими заменяют устройства проходного типа, но не наоборот. Перекрестные выключатели обойдутся пользователю дороже, но их цена оправдана. Со своими задачами они справляются успешно.

Лицевая сторона перекидных коммутаторов внешне схожа с устройствами обычного типа. Некоторые производители добавляют на клавиши рисунок в виде вертикально размещенных треугольников, смотрящих острыми углами в противоположные стороны. Однако принципиальные отличия находятся с обратной стороны.

Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обычное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной клавишей располагает 4.

С помощью двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп одного и того же светильника.

Двухклавишный переходной коммутатор должен иметь 6 клемм для соединения с проводкой. Обычный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

В обычном коммутаторе цепь может находиться в двух положениях:

  1. Замкнутое.
  2. Разомкнутое.

Важно! Однако конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сразу. В каждом положении выключателя, одна из цепей разорвана, а вторая замкнута. Таким образом, пролегающая через коммутатор цепь никогда не бывает разомкнута окончательно.

Схема подключения двух выключателей

Как выглядит схема подключения двух выключателей на одну лампу:

  1. Два проходных, или дублирующих переключателя, соединяются последовательно. Их нужно расположить в промежутке промеж фазы и люстры, или любым другим бытовым прибором, работающим от электроэнергии. Каждый выключатель соединяется с другим посредством 2-х проводов.
  2. Если перевести клавишу управления в режим «выключения», электрическая лампа прекратит работу. В этом случае фазный провод размыкается. Однако каждый из проходных коммутаторов, включенных в цепь, по-прежнему может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматически произойдет с контактом на другом.
  3. Клемма под фазу в переключателях этого типа, как и в обычных устройствах, находится по одну сторону. Выходные клеммы под соседний коммутатор располагаются с другой стороны. Эти 2 клеммы на каждом из приборов нужно соединить между собой, при этом порядок подключения неважен.
  4. После этого подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – нужное электрическое устройство, подсоединенное к нулю.
  5. Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну клавишу больше. И, соответственно, больше на 1 клемму.

Для организации такой схемы понадобятся выключатели с различными модификациями. Один должен быть рассчитан на соединение с фазой сверху. Второй должен быть выпущен для подключения фазы через низ.

Комплектующие и приборы

Составляющие схемы электролинии:

  1. Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
  2. Кабели.
  3. Лампа, или другой тип подключаемого устройства.
  4. Сами проходные коммутаторы.

Проходной коммутатор должен подключаться при помощи трехжильного кабеля. Возможные варианты:

  • ВВГнг-Ls 3х1,5 мм2;
  • NYM 3х1.5 мм2.

Трехжильный кабель состоит из:

  • токопроводящей жилы;
  • изоляции из ПВХ-пластиката;
  • 2-х видов защитных оболочек.

Принцип работы

Управление светом несколькими переключателями возможно постольку, поскольку при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации. Это означает, что движение электрического тока перераспределяется после того, как управляющая клавиша изменит свое положение. Обычное устройство в этот момент просто замыкает или разрывает контур. Принцип работы перекидного коммутатора отличается тем, что при нажатии на кнопку, прибор перебрасывает ток с ветки на ветку.

На некоторых, особо качественных изделиях, производитель рисует внутри схему подключения. Обычно фазная клемма располагается сверху, а 2 коммутаторные – снизу.

Собирать выключатель нужно в подрозетнике. Для начала, нужно найти общий, фазный выход. Если вы не уверены в своих выводах, а схема отсутствует, можно взять любой тестер. Также подойдет и отвертка с индикатором, на батарейке.

Интересно! Пройдитесь щупами прибора по контактам. Проверяйте их как в положении включения лампы, так и в обратном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, или выдавать цифру «ноль» на дисплее. На эту общую клемму и пойдет кабель с фазой.

Оставшиеся клеммы соединяете двумя проводами с другим переключателем. Перед этим, над ним нужно произвести ту же манипуляцию:

  • найти общую клемму;
  • подвести к ней фазный провод для лампы;
  • свободные жилы подключить к соседнему коммутатору.

В конце процедуры, нужно собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

  • кабель питания на распределительной коробке;
  • кабель на 1-й переключатель;
  • кабель на 2-й переключатель;
  • провод, идущий к лампе.

Монтаж облегчает цветовая маркировка. Распределение цветов на кабеле ВВГ:

  • белый или серый провод уходит на фазу;
  • провод синего цвета предназначен для ноля;
  • желто-зеленый провод – заземление.

Для ВВГ существует и другой вариант маркировки:

  • белый или серый провод под фазу;
  • коричневый – под ноль;
  • черный – под «землю».

Как подключить кнопку к сети правильно, будет ясно из порядка сборки:

  1. Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это при помощи клемм ваго.
  2. Затем подключаются провода заземления. Для этого понадобится заземляющий проводник.
  3. «Земля» вводного провода подключается к«земле» лампы. Потом эта жила должна уйти на корпус устройства.
  4. Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
  5. Общий фазный провод от 2го коммутатора, при помощи особого зажима, подключается к фазному проводу нужного устройства.
  6. В конце нужно соединять между собой жилы коммутаторов.

После завершения работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

Важно! Общая клемма может оказаться любой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя расположение общей клеммы может быть совершенно иным. Если какой-то из контактов выглядит более удаленным, чем другие два, это еще ни о чем не говорит. Самый верный вариант обнаружить нужную клемму – воспользоваться тестером. Также допустимо использовать индикаторную отвертку.

Условия безопасности

Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

  1. Обязательно обесточьте квартиру/здание/этаж перед началом работ.
  2. Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
  3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
  4. Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
  5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Основные выводы

Проходные выключатели – отличный вариант коммутаторов для больших или протяженных помещений. Целесообразность их применения неоспорима. Однако, чтобы правильно подключить два выключателя проходного типа своими руками, необходимо хорошо представлять себе схему и соблюдать обязательные требования безопасности.

Предыдущая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Следующая

ОсвещениеКак организовать освещение в зале кафе, бара или ресторана

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.


Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

  • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?

    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?

    Схема подключения предполагает корректное соединение трех контактов.


    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

    Как подключается этот механизм?

    Если координация предполагается из двух зон:
    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?

    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.
  • Как управлять механизмом из трех зон?

    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.


    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.


    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги

    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!


    Как подключить две лампочки к одному выключателю

    Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

    Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.

    Подготовительные работы

    Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

    Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

    • Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
    • В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

    Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

    • Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
    • Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
    • Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
    • Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

    Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

    В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

    Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

    Устройство выключателя

    Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.

    Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.

    Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.

    Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).

    Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.

    Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

    Схема с двухклавишным выключателем

    Перед тем, как соединить провода в схему, у вас должны быть установлены:

    • Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
    • Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
    • Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
    • Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

    Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

    В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.

    Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.

    В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.

    Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.

    В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.

    В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.

    Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.

    Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.

    Подробно схема с двойным выключателем рассматривается в этом видео:

    Схема с одноклавишным выключателем



    Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.

    В коробке производятся следующие соединения:

    • нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
    • фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
    • жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

    Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.

    Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вполне сможете самостоятельно подключить две лампочки на один выключатель.

    2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

    Подключение с двухсторонней коммутацией — схемы электрических соединений

    Что такое двухсторонняя коммутация?

    Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, например вентиляторами, точками освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

    Двух- или трехпозиционный переключатель?

    Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

    Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

    Конструкция и работа двухпозиционного переключателя Двухпозиционный переключатель

    также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

    Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

    Как подключить двухпозиционный переключатель

    Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двухпозиционный переключатель и управлять лампочкой из двух разных мест.

    Примечание:

    • Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис. 3.
    • Подключите заземляющий провод к подключенному электроприбору, а также к переключателям в соответствии с электрическими правилами вашего региона.

    Как управлять светом из двух мест с помощью 2-позиционного переключателя?

    Следующее двухстороннее коммутируемое соединение может использоваться для той же цели, что и упомянутое выше на рис. 1 i.е. для управления световой точкой из двух разных мест с помощью двухпозиционных переключателей

    Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

    На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

    На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

    Двухстороннее переключение для управления освещением из двух мест на лестнице

    Как мы обсуждали выше, наиболее распространенное использование двухпозиционных переключателей — это управление световой точкой из разных мест, таких как верхний и нижний i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

    Как управлять светом из шести мест

    Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных устройств. переключатели. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

    Применение двухсторонней коммутации
    • Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
    • Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
    • Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
    • Основная цель двухстороннего переключения — управление электроприбором, устройством или оборудованием переменного или постоянного тока, особенно световыми точками, с двух мест.

    Вы также можете прочитать:

    Как подключить двухпозиционный переключатель (со схемой)

    Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это подключение освещения лестницы . .Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя. Сейчас на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

    Существует два метода подключения с 2-проводной коммутацией , один — 2-проводное управление , а другой — 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

    Необходимые компоненты для подключения двухстороннего переключателя
    • Два двухпозиционных переключателя
    • Лампа
    • Электропитание переменного тока
    • Соединительные провода

    Подключение двухпозиционного переключателя с использованием двухпроводного управления

    Это первый метод подключения с двухсторонней коммутацией, это старый метод .Если вы собираетесь установить новый, используйте три метода управления проводом.

    Как вы видите на схеме 2-ходового переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

    Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

    Условие получения выхода в состоянии ВКЛ такое же, как и в таблице истинности выходных вентилей, которая приведена ниже:

    Переключатель 1

    Переключатель 2

    Состояние лампы

    0

    0

    1

    0

    1

    0

    1

    0

    0

    1

    1

    1

    Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

    Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

    Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

    Как вы можете видеть на схеме 2-ходового переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника питания переменного тока.

    Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

    Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

    Переключатель 1

    Переключатель 2

    Состояние лампы

    0

    0

    0

    0

    1

    1

    1

    0

    1

    1

    1

    0

    Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

    Применение двухстороннего переключателя:
    • В основном на лестничной клетке.
    • Ошибочное срабатывание устройств безопасности / защиты цепи.
    • Большой зал с двумя въездными / выездными воротами.
    • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

    Как работает проводка двухпозиционного переключателя?

    В этом уроке мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем.Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

    ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

    Введение

    Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

    Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока.По сути, они «замыкают» или «разрывают» цепь.

    Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

    Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

    Эти три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

    Этот тип соединения обычно называют конструкцией «Разрыв перед включением», так как первое соединение должно быть разорвано перед выполнением второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто замыкающее или размыкающее устройство.

    На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

    Как подключить двухпозиционный переключатель?

    Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

    Существует несколько способов подключения двустороннего переключателя.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

    Стандартный двухпозиционный переключатель, проводка

    Первый способ подключения — это пара двухсторонних переключателей света с трехпроводным управлением (3-проводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

    На схеме можно увидеть, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

    Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

    Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

    Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

    Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое переключающее действие прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

    • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
    • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

    Если мы сравним эту настройку с цифровой электроникой, то она похожа на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и L2 клеммы.

    В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

    Коммутатор 1 COM (подключен к) Коммутатор 2 COM (подключен к) Световой индикатор
    L1 L1 ВЫКЛ
    L1 L2 L2
    L2 L1 ВКЛ
    L2 L2 ВЫКЛ

    Этот метод рекомендуется, поскольку как линейный, так и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

    Альтернативный метод подключения двухпозиционного переключателя

    Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и на промышленных предприятиях. Его также называют двухпроводной схемой управления (2-проводное управление).

    Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

    Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

    Что касается фактического подключения, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

    Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

    Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

    В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

    В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухсторонним переключателем

    COM коммутатора 1 (подключен к) COM коммутатора 2 (подключен к) Состояние индикатора
    L1 L1 ВКЛ.
    L1 L2 ВЫКЛ.
    L2 L1 ВЫКЛ. этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

    Еще один серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

    Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

    Пример

    У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

    Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

    На следующем изображении показан типичный тумблер SPDT с его выводами.

    Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

    Заключение

    Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухпозиционного переключателя или проводки по лестнице, а также схема подключения.

    Как работает двухстороннее переключение света и как его подключить — Scientific Lights

    Этот переключатель называется перекрестным переключателем из-за того, что он принимает несколько входов и переключает их на несколько выходов.

    Этот переключатель подключается, принимая оба входа от одного из переключателей и отправляя два выхода, которые подключаются ко второму переключателю, как на рисунках ранее.

    Принцип его работы состоит в том, что он принимает оба получаемых входа и подключает их к чередующемуся переключателю. Однако он делает это иначе, чем любой другой переключатель, поскольку чередующиеся переключатели подключаются друг к другу, но смещены.

    Это означает, что отдельные переключатели никогда не будут контактировать друг с другом в любой момент времени, но все равно будут иметь возможность подключать цепь.Это означает, что пока два отдельных переключателя в переключателе работают в унисон и правильно подключены, этот переключатель можно успешно добавить между уже существующими переключателями и работать без сбоев.

    Этот переключатель можно добавлять в схему до бесконечности. Однако, после добавления одного или двух из них в схему, распределительная коробка, к которой они подключены, начинает становиться довольно невыносимой. В случаях, когда вам требуется 4 или более переключателя, может быть предпочтительнее полностью переключить используемую систему.

    Более современный способ создания систем из нескольких выключателей света — использование системы DALI. DALI расшифровывается как Digital Addressable Lighting Interface и представляет собой протокол управления освещением.
    Что он делает, так это то, что он дает каждому подключенному светильнику, датчикам и переключателям свой собственный цифровой адрес, что означает, что при желании им можно управлять индивидуально через его адрес.

    Поскольку каждое устройство, подключенное к одной и той же шине DALI, имеет свой собственный уникальный адрес или идентификатор, это означает, что мы можем запрограммировать их для различных функций.Это означает, что можно просто запрограммировать несколько разных переключателей на одну и ту же функцию вместо того, чтобы создавать функции физически с использованием определенных комбинаций проводов.

    Это можно еще улучшить, используя переключатели Enocean. Enocean — компания, которая изобрела и запатентовала концепцию и конструкцию беспроводного переключателя света, который отправляет управляющие сигналы, используя энергию, генерируемую нажатием самого переключателя.

    Эти переключатели Enocean работают, забирая мощность, генерируемую толчком, и отправляя сигнал, используя эту мощность, на блок приема сигнала, установленный в потолке.Этот блок приема сигнала может быть подключен к нескольким различным переключателям и может различать их.

    Поскольку технологию Enocean можно беспрепятственно использовать вместе с протоколом DALI, это означает, что все они могут быть индивидуально запрограммированы для различных функций, даже если есть только блок приема сигнала, который физически подключен к системе.

    Это также означает, что мы можем полностью отказаться от использования проводов для переключателей и избежать возможного хаоса в распределительной коробке.

    Двустороннее подключение переключателя света

    Двустороннее подключение переключателя света

    Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест. Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма). С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются.Если один из переключателей переходит в состояние ВКЛ или ВЫКЛ, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет протекать. Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что у двухпозиционного переключателя будет три клеммы.

    2-сторонние переключатели света полезны для включения или выключения света с разных конечных точек. В этой статье описывается простое двухстороннее подключение переключателя света с аккуратной принципиальной схемой и деталями проводки.

    Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

    ВНИМАНИЕ Высокое напряжение переменного тока — обращайтесь с осторожностью

    Схема подключения двухстороннего света

    Для построения этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочтительнее подключение переключателя к фазной линии. Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.


    Лестничный шкаф Световая проводка

    Двухстороннее управление освещением в основном используется при освещении лестничных клеток.Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛЮЧЕН, если свет присутствует в состоянии ВЫКЛ, то он становится ВКЛ.

    По этой анимации вы можете понять работу двухстороннего света.

    Примечание. Эта цепь участвует в работе с высоким переменным напряжением, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

    Подключение трехпозиционного переключателя

    | Как подключить 3-позиционные переключатели

    Трехпозиционный переключатель — это переключатель, который включает свет с обоих концов коридора.Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях.

    Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

    Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света. Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.

    Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.

    На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.

    Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

    Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.

    При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы. Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.

    На рисунках ниже показано грубое подключение в каждой из этих ситуаций.

    Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасного монтажа электрических цепей.

    Всегда отключайте питание цепи перед работой с оголенными проводами.

    Как работает трехпозиционный переключатель

    Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

    Имея это в виду, белый провод от источника питания всегда непрерывно идет к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления.Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели.

    У трехпозиционного переключателя к паре переключателей подключаются три провода — два черных «бегунка» и третий «общий» провод.

    При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключены переключатели.

    Поскольку неметаллический электрический кабель «3 провода-заземление», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения.Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.

    Как подключить трехпозиционные переключатели

    Есть три основных способа настройки трехпозиционных переключателей для управления одним или несколькими фонарями. Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.

    Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

    A) Провода от источника питания могут сначала войти в одну распределительную коробку, затем , затем перейти к свету, а затем заканчиваться на другом переключателе. Обратите внимание, что на этом рисунке входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры.

    Подключение трехпозиционного переключателя, при котором питание подключается к первому переключателю, а затем к свету .

    B) Провода от источника питания могут сначала войти в коробку с осветительной арматурой, пройти оттуда к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре. Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.Подключение трехпозиционного переключателя, при котором питание идет напрямую на светильник .


    C) Провода от источника питания идут от переключателя к переключателю,
    и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.

    Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя.Общий вывод второго переключателя отправляет черный провод на светильник.

    Подключение трехпозиционного переключателя, при котором питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.

    Получите предварительно проверенную местную электрическую проводку Pro

    О Доне Вандерворте

    Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома. книги и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте серии

    и параллельных соединениях | Клуб электроники серии

    и параллельное соединение | Клуб электроники

    Следующая страница: Напряжение и ток

    См. Также: Условные обозначения и электрические схемы

    Соединительные компоненты

    Есть два способа соединения компонентов:

    В серии , так что каждый компонент имеет одинаковый ток .

    Напряжение аккумулятора делится между двумя лампами. Каждая лампа будет иметь половину напряжения батареи, если лампы идентичны.

    Параллельно , так что каждый компонент имеет одинаковое напряжение .

    Обе лампы имеют полное напряжение батареи. Ток батареи делится между двумя лампами.

    Большинство цепей содержат как последовательные, так и параллельные соединения

    Иногда используются термины последовательная цепь и параллельная цепь , но только самые простые схемы полностью относятся к тому или иному типу.Лучше обратиться к конкретным компонентам и сказать, что они соединены последовательно или соединены параллельно .

    Например: схема показывает резистор и светодиод, соединенные последовательно (справа) и две лампы соединенные параллельно (в центре). Выключатель соединен последовательно с двумя лампами.

    Другой пример см. Ниже в разделе «Параллельные лампы».


    Схема с последовательным
    и параллельным подключением.



    Лампы серии

    Если несколько ламп соединены последовательно, все они будут включаться и выключаться вместе с помощью подключенного переключателя. в любом месте цепи. Напряжение питания делится между лампами поровну (при условии, что все они идентичны).

    Если перегорит одна лампа, все лампы погаснут из-за разрыва цепи.


    Параллельные лампы

    Если несколько ламп подключены параллельно, каждая из них имеет полное напряжение питания.Лампы можно включать и выключать независимо, подключив выключатель последовательно с каждая лампа , как показано на принципиальной схеме. Такое расположение используется для управления лампами в зданиях.

    Этот тип схемы часто называют параллельной схемой , но вы можете видеть, что это не совсем так просто — переключатели идут последовательно с лампами, а именно эти Пары переключателя и лампы , соединенные параллельно.


    Коммутаторы серии

    Если несколько двухпозиционных переключателей подключены последовательно, все они должны быть замкнуты (включены), чтобы замкнуть цепь.

    На схеме показана простая схема с двумя переключателями, включенными последовательно для управления лампой.

    Переключатель S1 И Переключатель S2 должен быть замкнут, чтобы зажечь лампу.


    Параллельные переключатели

    Если несколько двухпозиционных переключателей подключены параллельно, только один должен быть замкнут (включен), чтобы замкнуть цепь.

    На схеме показана простая схема с двумя переключателями, включенными параллельно для управления лампой.

    Переключатель S1 ИЛИ Переключатель S2 (или оба) должны быть замкнуты, чтобы зажечь лампу.


    Следующая страница: Напряжение и ток | Исследование


    Политика конфиденциальности и файлы cookie

    Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация.Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

    electronicsclub.info © Джон Хьюс 2021 г.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
