Гимнастические снаряды стоят очень дорого, поэтому доступны не каждому. Однако нехватка средств не должна встать на пути к поддержанию хорошей физической формы. Поэтому мы предлагаем самостоятельно сделать турник и установить его в квартире, это несложно.

Несколько слов о видах турников

Прежде чем приступить к изготовлению домашнего турника, давайте рассмотрим какие существуют их конструкции. По сути, их всего три. Турник, устанавливаемый в дверной проем, представляет собой предельно простую конструкцию в виде перекладины, которая крепится к дверной коробке или к стенам.

Сделать его самостоятельно под силу каждому. Правда, обычно такие турники устанавливают только для детей, так как высота ограничена размерами проема. Кроме того, не каждая дверная коробка может выдержать вес взрослого человека. Если же проем достаточно высокий и пользоваться турником будет взрослый человек, то крепить перекладину следует к стене, а не дверной коробке.

Каждый выбирает наиболее удобный для себя вариант установки перекладины

Межстенный турник от описанного выше отличается тем, что устанавливается не в проеме, а между двух, расположенных рядом параллельных стен. Как правило, ему находится место в коридоре. Расположение перекладины между стенами позволяет надежно ее закрепить, благодаря чему пользоваться турником может даже взрослый человек. Единственное, стены должны быть прочными, подробней о требованиях к стенам поговорим ниже.

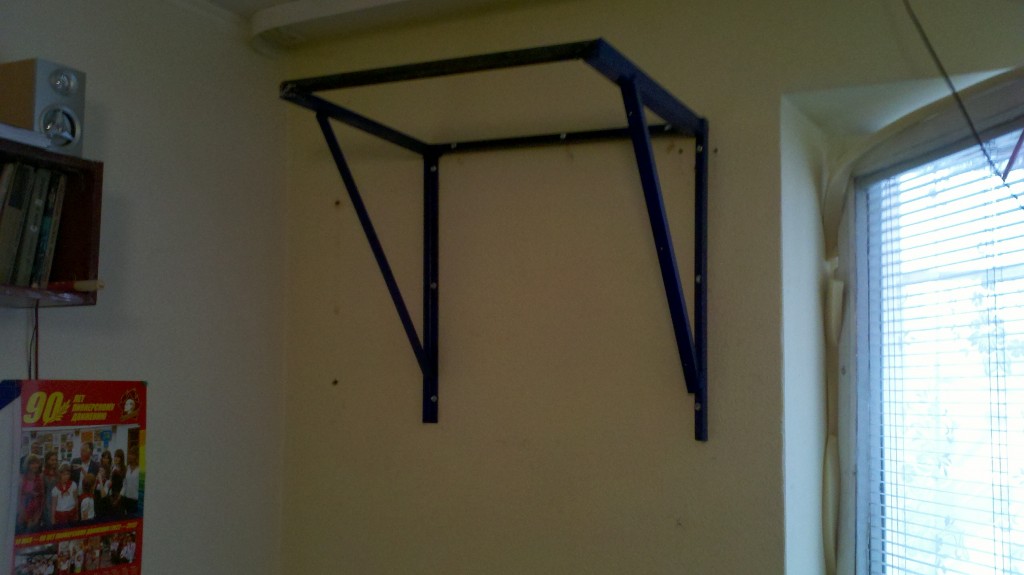

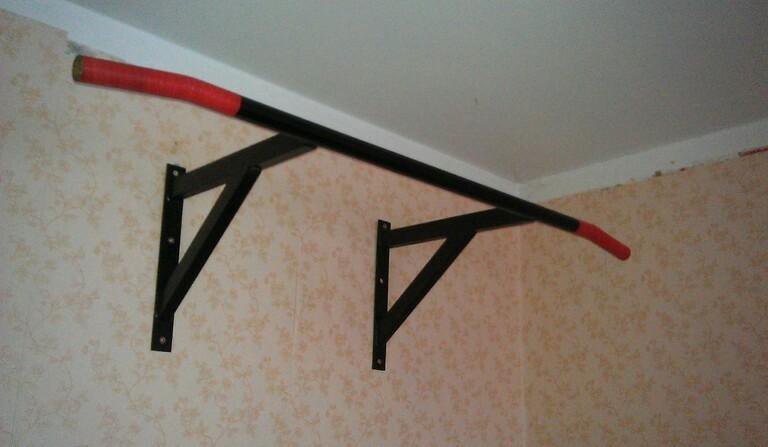

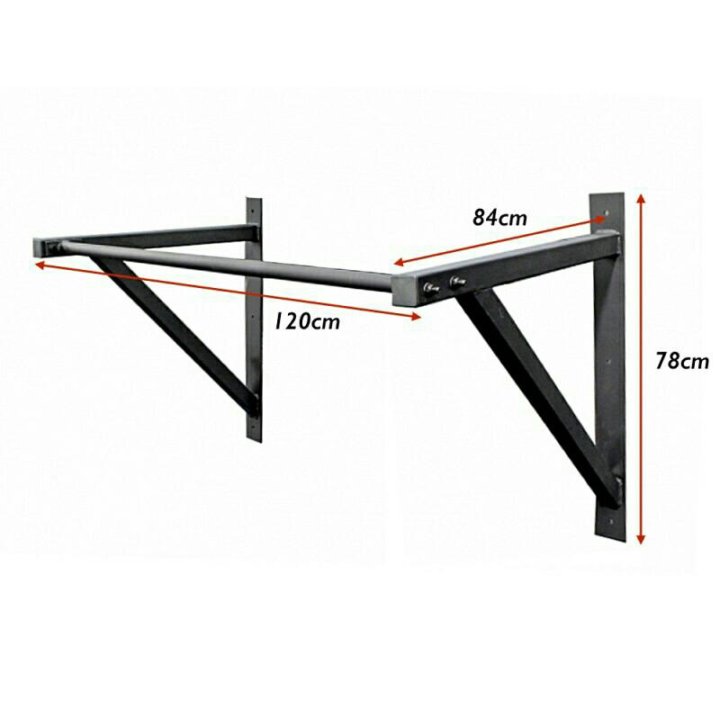

Настенный турник крепится к одной стене, благодаря чему может быть установлен в любом удобном для вас месте и на любом уровне. Сама конструкция относительно сложная.

Как правило, она представляет собой снаряд с брусьями, т.е. 3 в 1. Он позволяет подтягиваться широким и узким хватом, а также выполнять упражнения на брусьях.

Делаем межстенный турник

Сделать межстенный или устанавливаемый в проеме турник под силу каждому домашнему умельцу, так как для этого понадобится простейший набор инструментов:

• электродрель;
• болгарка или ножовка по металлу;
• напильник.

Набор материалов тоже требуется минимальный:

• труба диаметром ~25–40 мм с толщиной стенки не менее 2–3 мм;
• металлический уголок толщиной стали не менее 3 мм;
• U-образные хомуты (должны соответствовать наружному диаметру трубы).

Вариант размещения распорного турника в межкомнатном проеме

Начинаем изготовление с подготовки перекладины – обрежьте трубу по ширине проема или расстоянию между стенами. Отрезок тщательно отшлифуйте наждачкой «нулевкой», а затем обработайте пастой ГОИ и куском войлока.

Затем сделайте крепление для перекладины – разрежьте уголок, чтобы получить два отрезка длиной сантиметров 10-15. В полученных отрезках просверлите на одной из стенок 3–4 отверстия под шурупы или дюбеля. На второй стенке уголков просверлите два отверстия под подковообразные хомуты, обязательно по центру уголков.

Чтобы облагородить получившиеся крепежи, обработайте срезы уголков напильником, а затем покрасьте обе детали. Для этих целей можно использовать молотковую краску, чтобы придать изделию «фирменный» вид.



На этом турник готов, теперь осталось только правильно его закрепить. Чтобы перекладина располагалась ровно, нанесите на стены разметку, обозначив горизонтальными линиями уровень ее расположения. Обе линии должны находиться в одной горизонтальной плоскости. К полученным линиям приложите уголки и просверлите в стене отверстия. Сразу же закрепите уголки на стенах дюбелями или шурупами (если стены деревянные).

Теперь возьмите перекладину и положите на установленные «полки», чтобы она оказалась между двух отверстий. Сразу же набросьте на трубу хомуты, проденьте их края через отверстия и затяните снизу гайками.

Надо сказать, что детский турник в проеме можно сделать еще проще. Для этого понадобится одна лишь труба. Ее длина должна быть на 40 мм больше ширины проема. С каждой стороны трубы нужно сделать крестообразные надрезы глубиной в 20 мм. В результате должны получиться четыре лепестка одинаковых размеров.

В каждой паре лепестков просверлите сквозные отверстия. После этого просто отогните лепестки в стороны под 90 градусов по отношению к трубе. Срезы слегка обработайте напильником и наждачкой, чтобы не было острых краев и заусенцев. В результате у нас получилась перекладина с готовым креплением. В завершение работы разметьте проем и закрепите перекладину шурупами или дюбелями.

Изготовление турника три в одном

Теперь сделаем настенный турник 3 в 1. Сразу отметим, что процесс изготовления достаточно сложный и сделать его в домашних условиях не получится, так как для этого требуется сварочный аппарат. Правда, если у вас нет сварочного аппарата – не беда. Вы можете подготовить детали и зайти с ними в ближайшую мастерскую или к знакомому сварщику.

Так как конструкция достаточно сложная, прежде чем приступить к ее изготовлению, обязательно подготовьте чертежи. За основу возьмите готовый проект, который представлен вашему вниманию ниже. Единственное, подкорректируйте под себя размеры перекладины. Для этого станьте ровно, вытяните в сторону правую руку параллельно полу и померяйте расстояние от левого плеча до пальцев вытянутой правой руки. Полученное значение – это и будет длина перекладины.



Сама конструкция имеет Г-образную форму. На одном ее конце крепится перекладина с рукоятками под узкий хват, а второй конец является брусьями. Иногда к брусьям приваривают перпендикулярные рукоятки длиной около 200 мм.

Чтобы сделать своими руками турник для дома 3 в 1, вам необходимо иметь следующие материалы:

• круглую трубу диаметром 30 мм;
• квадратный профиль 30х30 мм;
• два крюка из листовой стали толщиной не менее 5 мм;
• термоусадочную трубку с внутренним диаметром 30 мм.

Если у вас нет профильной трубы 30х30 мм, можно использовать для изготовления турника и круглые трубы. Единственное, толщина их стенок должна быть не менее 3 мм. Изготовление изделия начнем с нарезки заготовок:

1. Отрезаем круглую трубу, которая будет служить перекладиной. Длина, как мы уже сказали выше, подбирается индивидуально;
2. Далее из такой же трубы отрезаем шесть рукояток – 2 для узкого хвата, 2 рукоятки будут закреплены параллельно брусьям на их торцах, и 2 будут располагаться перпендикулярно брусьям. Длина рукояток должна составлять 200 мм;
3. Из профиля подготавливаем кронштейны для перекладины – делаем 2 отрезка длиной 600 мм;
4. Затем отрезаем два отрезка профильной трубы, которые будут служить брусьями. Их длина должна составлять 850 мм;
5. Отрезаем от профиля два отрезка длиной 700 мм – это будут перемычки между кронштейнами и брусьями;
6. Теперь подготавливаем раскосы – отрезаем от профильной трубы два отрезка длиной 400 мм.

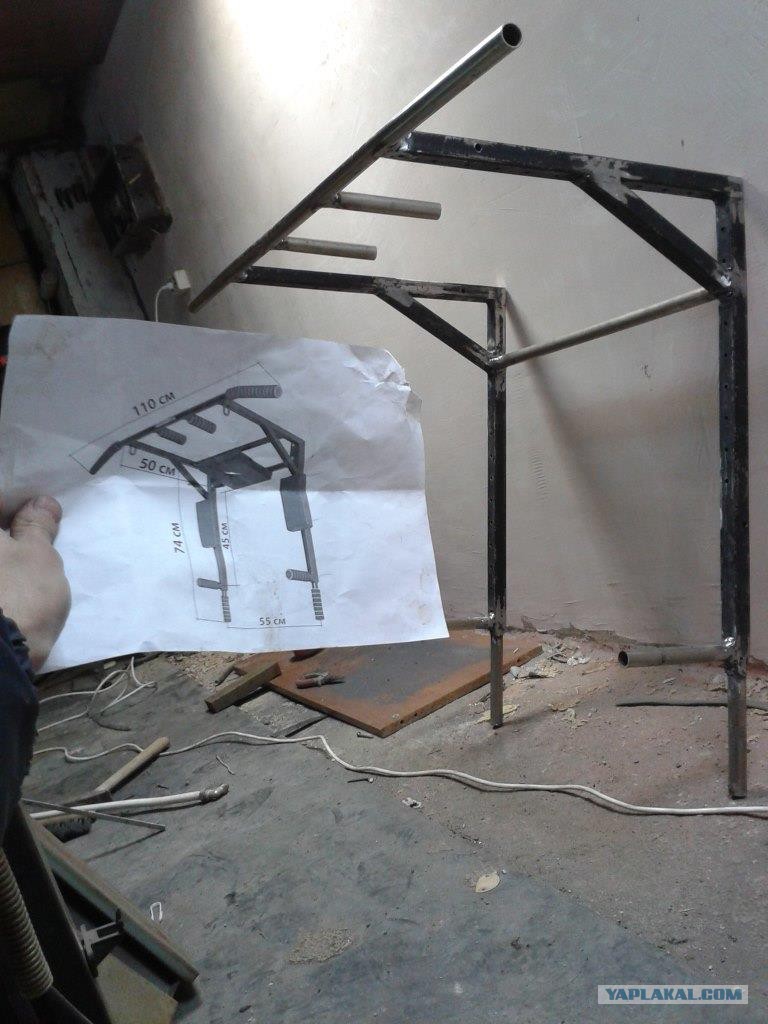

Сварку турника 3 в 1 можно произвести без посторонней помощи

Вначале делаем перекладину – от краев отмерьте 205 миллиметров, нанесите метки и по ним согните края перекладины под углом 195 градусов. Для этих целей нужно воспользоваться трубогибом. Если последнего у вас нет, можно сделать широкие надрезы вдоль меток, после чего согнуть рукоятки вручную, и затем места надрезов заварить.

Края кронштейнов, к которым будет приварена перекладина, следует расточить круглым напильником. В результате должны поучиться полукруглые выемки по диаметру трубы. Это позволит надежно приварить перекладину к кронштейнам и обеспечить аккуратное место стыка. Если у вас имеется сварочный аппарат, можете сразу приварить перекладину к кронштейнам.

В процессе соединения деталей следите, чтобы угол между трубой и кронштейнами составлял 90 градусов. В результате должна образоваться П-образная конструкция. Кроме того, правильно расположите перекладину, чтобы в рабочем положении турника, т.

е. когда он будет висеть на стене, рукоятки были направлены к стене. Другими словами, их плоскость должна быть параллельна плоскости кронштейнов, что хорошо видно на чертеже.

По центру перекладины приварите две рукоятки параллельно кронштейнам на расстоянии 250 мм друг от друга. Предварительно подготовьте края рукояток круглым напильником также, как и края кронштейнов, для стыковки с перекладиной. Сразу же можно приварить к кронштейнам и профили, которые будут служить брусьями. Угол между ними и кронштейнами должен составлять 90 градусов.

Чтобы укрепить каждую Г-образную деталь, приварите между брусьями и раскосами кронштейны. Предварительно обрежьте края раскоса под углом, которым он будет примыкать к брусу и кронштейну. Для этого положите его в рабочее положение и отметьте линию среза.

После этого надо дополнительно связать Г-образные детали двумя перемычками. Одна перемычка соединяет брусья, а вторая – кронштейны. Планки должны располагаться на расстоянии около 250-300 мм от угла.

Надо сказать, что именно за эти перемычки вы сможете повесить конструкцию на стену.

Не в угоду изяществу, но в угоду практичности — простой самодельный турник три в одном

На этом турник практически готов, осталось только приварить четыре рукоятки к брусьям, согласно чертежу. Когда все детали будут на месте, обязательно напильником и наждачной бумагой обработайте сварочные швы, после чего покройте конструкцию краской. Затем на все рукоятки нужно надеть термоусадочные трубки и нагреть их строительным феном или любым другим способом. Теперь многофункциональный домашний турник готов.

По такой же схеме изготавливаются и складные турники 3 в 1, с той лишь разницей, что перемычки крепятся к Г-образным деталям на болтах. Для этого к торцам перемычек привариваются площадки из листовой стали, в которых просверливаются отверстия под болтовые соединения. Перекладина при этом крепится к кронштейнам при помощи U-образных хомутов. Такой турник вы сможете перевозить с собой, к примеру, при поездках на дачу.

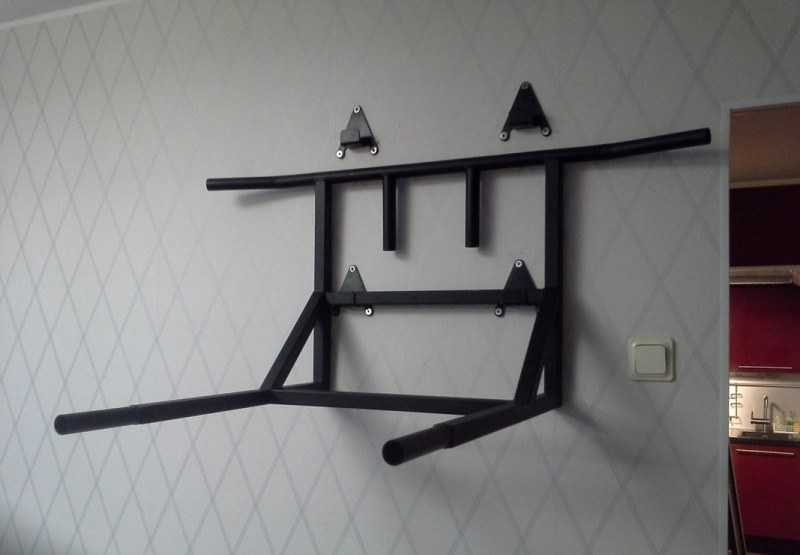

Чтобы повесить в квартире такую конструкцию, закрепите на стене два крюка при помощи анкеров. Для надежности можно установить дополнительный третий крепежный элемент. В процессе монтажа крюков на стену следите чтобы они располагались на одной горизонтальной линии. После этого вы сможете подвешивать конструкцию за перемычки в нужном вам положении.

Несколько слов о прочности и безопасности

При изготовлении спортивных снарядов вы должны понимать, что вся ответственность за возможные негативные последствия, а это могут быть как ушибы, так и серьезные увечья, ложится на вас. Поэтому конструкцию необходимо выполнять с большим запасом прочности. Дело в том, что даже при обычном подтягивании нагрузка на перекладину увеличивается в два с половиной раза от веса человека.

Поэтому домашний турник для взрослого должен выдерживать нагрузки не менее чем в 250 кг. В предложенных материалах уже заложен необходимый запас прочности, поэтому не пытайтесь их заменить менее прочными деталями.

Еще один важный момент – это прочность стен. Самодельный турник для взрослогочеловека можно закрепить только на бетонных, кирпичных или деревянных стенах. Пеноблочные и тем более гипсокарторнные стены для этого совершенно не годятся. Кроме того, желательно не крепить конструкцию к несущим стенам, так как занятия на турнике могут привести к появлению в них трещин. По этой причине в некоторых странах монтаж турника на несущие стены вовсе запрещен.

Если турник предназначен для ребенка, его разрешается крепить к пеноблочным стенам и перегородком. Но для этого следует использовать специальные химические дюбеля или анкеры «бабочки».

Понравилась статья? Поделиться с друзьями:

Как сделать турник для подтягиваний без винтов и отверстий дома своими руками

Это инструкция о том, как сделать турник дома своими руками, для которого не требуются сверлить отверстия, что делает его идеальным для общежитий или других временных жилищ. Турник при нагрузке прижимается к дверной коробке в двух разных точках, фиксируясь на месте без использования винтов или болтов. Максимальная нагрузка самодельного турника в квартире составляет примерно 140 кг. На нём можно делать широкие, обычные, узкие подтягивания и прочее.

Шаг 1: Замеры

Нам нужно измерить ширину и глубину двери. Большинство дверных коробок будут иметь более или менее одинаковые размеры, но точные замеры важны для правильного распределения веса. Посмотрите на чертежи для более подробного понимания процесса.

Шаг 2: Материалы

Теперь, когда у нас есть нужные габариты, определим список материалов:

• оцинкованная стальная труба 1,9см (длина будет определяться по габаритам двери)
• 2 х 4-направленная (крестовая) муфта
• 2 х 3-направленная муфта (тройник)
• 2 х муфта 45 градусов
• 4 х муфта 90 градусов
• 2 x закрытый ниппель (имеется в виду ниппель, полностью покрытый сверху резьбой)
• 2 x ниппель 1,9х7,6 см
• 2 x ниппель 1,9х10 см
• 2 x ниппель 1,9х14 см (длина будет определяться габаритами двери и зависит её глубины)
• 6 х ниппель 1,9х15 см
• скотч
• губка
• ключ для труб
• гибкая линейка
• изоляция для труб
• спортивная лента*
• малярная лента*

* Не обязательно

ПРИМЕЧАНИЕ. Я не смог найти ни одного магазина, где бы обрезали трубы на куски менее 30 см и нарезали на них резьбу. Поэтому мне пришлось покупать отдельные ниппели. Если вы найдёте магазин или способны сами резать трубы на небольшие куски и нарезать на них резьбу, то стоимость проекта может быть значительно снижена.

Шаг 3: Сборка

Показать еще 5 изображений

Несколько вещей, которые нужно иметь в виду, прежде чем собирать турник: сборка состоит из множества частей, поэтому вам может потребоваться детское масло, WD-40 или другой тип смазки. Я также использовал более длинную трубу, чтобы использовать её как рычаг, просто будьте осторожны, чтобы не сорвать резьбу.

1. Я начал с крестовых муфт, установив на одном из концов каждой закрытый ниппель, а затем прикрепил к этой детали 45-градусную муфту. Убедитесь, что выровняли муфту на 45 градусов. На фотографиях лучше видно, что я имею в виду (фото 3)
2. Затем я прикрепил 15-сантиметровые ниппели к 45-градусным секциям. Это будут рукоятки для широкого хвата (фото 4)
3. Я взял ниппели на 7,6 см и прикрепил их к верхней части крестовых муфт. Прикрутите муфту-тройник к концу детали 7,6 см, чтобы перпендикулярный её конец смотрел наружу. Здесь будет установлен еще один ниппель на 15 см. (фото 5 и 6)
4. Затем я взял две 90-градусные муфты и прикрепил к ним 14-сантиметровые ниппели (фото 7 и 8)
5. Взяв детали из вышеописанного шага, я прикрепил к ним сверху 10-сантиметровые ниппели с муфтами на 90 градусов (фото 9)
6. Я прикрепил части, сделанные в шагах 4-5, к частям из шагов 1-3. На этом завершается большая часть проекта (фото 10)

Шаг 4: Завершающие штрихи

1. Я наложил изоляцию для труб на два 15-сантиметровых ниппеля, которые расположены параллельно полу, а затем обмотал их клейкой лентой, предотвращая возможное скольжение. Маскирующая или малярная лента поверх клейкой ленты может помочь предотвратить появление царапин на дверной раме. Я не хотел её наматывать, но всё же решился (фото 1)
2. Я взял промышленную губку и разделил ее пополам (фото 2), вставил губку в 90-градусную муфту, которая цепляется за кромку дверной коробки (фото 3), а затем я закрепил её скотчем (фото 4)
3. Затем я добавил к конструкции в крестообразную муфту два последних 15-сантиметровых ниппеля, чтобы закончить рукоятки для упражнения хаммер-грип. (фото 5)
4. Чтобы улучшить сцепление , вы можете добавить на планку атлетическую ленту.

Шаг 5: Заключение

У вас вышел домашний турник своими руками, который не надо крепить болтами и на котором можно выполнять различные виды подтягиваний.

Оглавление

• Шаг 1: Замеры
• Шаг 2: Материалы
• Шаг 3: Сборка
• Шаг 4: Завершающие штрихи
• Шаг 5: Заключение

Приобретите свой собственный турник, не разорившись на кругленькую сумму

Упражнения по художественной гимнастике можно выполнять без какого-либо оборудования, но я знал, что если я хочу расширить свой список доступных упражнений и прогрессировать, не добавляя к ним поднятие тяжестей, мне нужно как минимум какое-то оборудование, кроме стены.

Подробнее: Полное руководство по оборудованию для гимнастики и доступные альтернативы

Станция для отжиманий — это элемент оборудования, открывающий доступ к более комплексным упражнениям по гимнастике. Перекладина позволит вам выполнять отжимания и подтягивания, избегая при этом необходимости в некоторых крупных вложениях, таких как абонемент в тренажерный зал или дорогое оборудование.





Зачем приобретать турник/перекладину для подтягиваний?

Перекладина для отжиманий идеально подходит для многих упражнений, помимо обычных отжиманий на брусьях. Вот краткое изложение того, почему вам нужно получить пару из них!

• Одна деталь может использоваться для подтягиваний, перевернутых тяг или прямого бруса
• Две части могут выступать в качестве параллельных стержней
• Применяется для различных упражнений, таких как отжимания, приседания, планки, стойки на руках и т. д. для различных целей тренировки.





Покупка сборки может обойтись дорого

Недавно я хотел купить турники. Но в Канаде их цена может варьироваться от 100 до 300 канадских долларов. Например, я смотрел на Lebert Equalizer. Вы можете увидеть это в видео Фрэнка Медрано на Youtube, и я хотел их! Есть и другие бренды и еще много чего, но эти мне понравились больше всего.

Я прикинул, сколько будет стоить их покупка. И из-за их цены я начал думать: «Эй… Может быть, я могу сделать свой собственный!»





Зачем делать самодельную погружную станцию?

Решил сделать брусья самостоятельно. Это может показаться сложной задачей, но на самом деле это очень легко сделать.

Вот краткая информация о том, почему вы можете сделать свой собственный набор погружных брусьев:

Подходит для любого бюджета

В зависимости от того, какой бюджет вы хотели бы установить на свои погружные брусья, вы можете приобрести набор, который вы заплатили за. Либо вы можете сэкономить больше, либо потратить больше, чтобы получить более прочную, персонализированную и индивидуальную планку для погружения.

Хотите сэкономить больше? Используйте переработанную древесину, деревянные доски и обрезки ПВХ. Просто не забудьте тщательно выбрать самый прочный вариант.

Хотите потратить больше? Получите наилучший вариант стали, спроектируйте структуру, которая лучше соответствует вашим требованиям, которую хотели бы купить даже большинство спортивных залов!

Можно легко отрегулировать по мере того, как вы становитесь сильнее

Сначала вы можете просто начать с более легкого набора перекладин. По мере того, как вы наращиваете силу верхней части тела и склонны переходить к гимнастике с отягощениями, вы можете построить более прочную самодельную площадку для отжиманий, которая может выдержать больше, чем вес вашего тела.

Постройте свой собственный домашний тренажерный зал

Нет необходимости покупать оборудование, которое в настоящее время дорого и трудно найти в Канаде (Канада — небольшой рынок)

Итак, я сделал свой собственный тренажер для погружений. Дип-бар своими руками! И это обошлось мне менее чем в 100 долларов, а также хорошо подходит для различных упражнений.

Создайте потрясающее чувство выполненного долга

Создание собственного тренажерного зала само по себе является удивительным достижением.

Простота сборки

Создать этот проект не так уж сложно. Вам просто нужно подготовить каркас конструкции, соединить один конец с другим, закрыть открытый конец и добавить материал под основу для сцепления, чтобы избежать соскальзывания.

Я могу сказать вам прямо сейчас, как легко и без стресса создать этот брус для отжиманий своими руками для моего домашнего спортзала. Нет необходимости в измерительной ленте или каких-либо дополнительных навыков в мастерстве.



Мое приключение по созданию собственного турника началось.

Я написал примерный план того, как я хотел его построить, вдохновленный моей перекладиной в дверном проеме.

Моя цель с моим новым грифом — улучшить технику тяги и отжиманий, поэтому я использовал размеры своего грифа для подтягиваний.

Идея была проста.

Я хотел, чтобы он был легким и подвижным, но в то же время прочным и прочным. Я знал, что хочу, чтобы части, которые я буду держать, были круглыми.

Я обдумывал идею сделать основу из дерева, но это сделало бы ее громоздкой и тяжелой. Древесина, как правило, более требовательна в уходе и дорога для более прочных вариантов. Поэтому я решил вместо этого использовать какую-то водопроводную трубу для стержней, подставки и основания.





Поход в хозяйственный магазин!

Я пошел исследовать и нашел несколько столбов для ограждения, но я не нашел здесь ни 90-градусных изгибов, ни Т-образных соединений. Это было грустно, потому что столбы забора стоят очень дешево (3 канадских доллара за 8 футов)

Труба из ПВХ или стальная труба

Существует много разных вариантов на выбор при строительстве собственной погружной станции, но трубы из ПВХ являются более доступным вариантом. Если вы ищете стальные трубы, рассчитывайте заплатить примерно в три раза больше; однако это не значит, что об этом не стоит думать. Сталь прочная и прослужит дольше. Его также можно легко транспортировать.

Я думал использовать медь, потому что она выглядела бы красиво, но это был слишком дорогой и слишком мягкий металл для того, что я хотел сделать. В итоге остановился на черной трубе. Многие люди использовали черные трубы для своих самодельных турников и самодельных перекладин.

Я все еще не знал, будет ли он достаточно устойчивым, чтобы быть подставкой, но эй, я ничего не пробовал, ничего не вышло, верно?

Кроме того, они были очень доступны для меня. Даже не 2 канадских доллара за фут!

По-видимому, черные обычно используются для газопроводов. Так что это довольно крепкая вещь.





Какой длины он должен быть?

Пока я делал покупки в магазине, моя идея становилась все яснее и яснее. Я знал, что мне нужен стержень диаметром около 30 дюймов. Расстояние было основано на моей ширине плеч.





Какой она должна быть?

Я подумал, что 30 дюймов в высоту также было бы неплохо достичь для моей цели и в рамках моей идеальной общей стоимости, но это зависит от человека к человеку и от тренировки, которую вы намеревались выполнить. Я просто хотел что-то, что я мог бы делать свои тяги, в то же время имея возможность делать подтягивания и отжимания, когда мои ноги оторваны от земли, регулируя свои ноги. Высота зависит от вас.

• 3 шт. – черная труба из ПВХ длиной 30 дюймов с резьбой с обеих сторон
• 4 шт. – черные трубы длиной 8 дюймов, с резьбой с одной стороны
• 2 шт.- колено 90 градусов
• 2 шт. – тройник

Вам не нужно брать с собой рулетку. Просто попросите помощи в вашем местном магазине для измерений. После того, как вы купили материал, наденьте резьбу на все концы трубы, если это еще не сделано.

Это винт с резьбой. Бороздки на нем были сделаны машиной, чтобы соединить его с различными частями без необходимости использования клея ПВХ или других клеев.

Когда вы покупаете водопроводные трубы в магазине, они не всегда имеют резьбу. Таким образом, вы можете заплатить, чтобы сделать это в магазине, или вы можете просто купить трубы с предварительно нарезанной резьбой.

Все, что осталось после этого, это собрать разные части вместе! Вот мой:







Простота

Как я уже упоминал ранее, создание перекладин не является ракетостроением. Конструкция очень проста, чтобы знать, где вставить какие отверстия и подогнать другую сторону к другой.

Следующее, что вы знаете, теперь у вас есть верхние грифы, готовые к использованию в вашем путешествии по художественной гимнастике!





Стабильность основания

Вы можете спросить: «Но Марк, что это за белая лента на конце основания?»

Хорошо! рад, что вы спросили.

К счастью для меня, местный спортивный магазин закрывался, так что эта лента — Hockey Tape! Я получил связку менее чем за 5 канадских долларов.

Т-образные ножки заставляли штангу раскачиваться вперед и назад, поэтому я купил торцевые заглушки, которые сделали их более устойчивыми.

Хотя мне не нравилась идея прибавления веса, или что металл на деревянном полу обычно не годится… для пола. Поэтому я обернул нижние ножки, чтобы получить сцепление и устойчивость. Это очень помогло стабильности!

После нескольких применений лента расправляется и становится идеальной посадкой для штанги. Я уверен, что любая лента для захвата будет работать точно так же.

Если вы хотите потратить немного больше, вы можете добавить напольные фланцы для основания и использовать нескользящий материал под ним, но вам нужно купить еще один набор из 9 штук.0 для





Недорогие материалы

Это было очень просто и обошлось мне в 50 канадских долларов за все детали. Я бы сэкономил 15 долларов, если бы хотел сам нарезать резьбу на трубах, но вместо этого я решил заплатить за это.

Просто чтобы вы знали, большинство крупных магазинов делают это бесплатно.

Я решил сделать 30×30”, но в следующий раз, когда я буду делать их сам, я подгоню их под свой рост 5 футов 5 дюймов – было бы лучше, если бы я мог дотянуться до штанги, лежа на земле. , лежа на спине.

Если вы хотите сделать горизонтальную перекладину своими руками по индивидуальному заказу, я предлагаю вам измерить длину руки и добавить 1-2 дюйма, чтобы получить идеальную посадку по высоте.

Я бы также посоветовал вам использовать 10-дюймовые трубы для «ножек» или основания. Это будет немного более стабильно, чем мое первое творение.

С учетом сказанного, мне это нравится!



Итак, это мой изготовленный на заказ турник.

Я, наверное, еще не закончил делать свое собственное оборудование для фитнеса после этого первого! Так что держите глаза открытыми, вы увидите больше от меня.

Станция для отжиманий своими руками и турник в одном!

Если сделать второй турник, БАМ! у вас есть собственная дип-станция



Вам не нужно тратить целое состояние на оборудование для гимнастики. Достаточно просто сходить в хозяйственный магазин, а все остальное похоже на сборку игрушки.

Теперь вы можете увеличить прирост верхней части тела при гимнастике, не выходя из собственного дома

Если вы хотите попробовать построить свой собственный турник и у вас есть вопросы, оставьте комментарий или отправьте мне сообщение в группе Facebook!

Как сделать гимнастический брус – Турник

Как сделать гимнастический брус – Гимнастический снаряд стоит денег и нуждается в размещении, потому что он не выдержит непогоды.

Гимнастические залы не всегда доступны для среднего мальчика, который любит заниматься спортом и хотел бы научиться трюкам на турниках и брусьях, коне и кольцах, которым всех юных спортсменов учат на обычных гимнастических курсах.

Любая небольшая группа мальчиков — даже двое — при наличии нескольких простых инструментов, желания их использовать и небольшой суммы денег, необходимой для покупки необходимого дерева, болтов и веревки, может сделать первоклассный спортзал. Если деревья удобны, и кто-то умеет махать топором, то денежных затрат почти ничего не будет.

Следующие чертежи относятся к материалу, закупленному на фабрике и отрезанному по длине.

Чтобы заменить квадратные бревна небольшими прямыми деревьями, нужно лишь немного изменить планы.

Перекладина регулируемая

Самый важный элемент тренажерного зала – перекладина. В большинстве спортзалов их две: одна регулируемая перекладина для различных упражнений и высокая перекладина для гимнастической работы.

Спортивный зал под открытым небом сочетает в себе эти две функции.

Требуются следующие материалы:

• 2 куска дерева, квадрат 4 дюйма и длина 9-1/2 фута;
• 4 шт., 2 на 4 дюйма на 2 фута в длину;
• 4 шт., 1 на 7 дюймов на 6-1/2 фута в длину;
• 4 наполнителя, 3/4 на 3 дюйма на 3 фута 9 дюймов в длину и 1 квадратный элемент 2-1/2 дюйма на 5 футов 7 дюймов в длину. Этот последний кусок предназначен для бара и должен быть из хорошо выдержанного, прямозернистого орешника.

Неважно, какая древесина используется для других частей, но лучше всего использовать кедр для тяжелых частей, которые устанавливаются в землю, так как эта древесина будет гнить годами. Очень хорошо подойдет обыкновенная желтая сосна.

Четыре 7-дюймовых. доски должны быть, если возможно, из твердых пород дерева, таких как дуб, гикори, клен, каштан или ясень.

Другой необходимый материал состоит из:

• 2 болта диаметром 1/2 дюйма и длиной 7 дюймов;
• 16 винтов длиной 3 дюйма;
• 4 тяжелых винтовых проушины с двумя 1/2-дюйм. хвостовики;
• 50 футов толстой оцинкованной проволоки: 80 футов проволоки диаметром 1/4 дюйма. манильский канат и 4 полиспаста.
• Также необходимы четыре планки, но их можно сделать из дерева в домашних условиях.

Нарисуйте линию на четырех 7-дюймовых. доски вдоль каждой стороны от конца до конца, 1-1/4 дюйма. с одного края. Начиная с одного конца каждой доски, сделайте точки карандашом на этой линии на расстоянии 5 дюймов друг от друга на расстоянии 3 фута 4 дюйма. Просверлите отверстия в досках по этим отметкам с помощью 9/15-дюймового сверла. кусочек.

Закрепите две такие доски на каждой стойке с помощью 3-дюймового стержня. шурупы, как показано на виде сверху на стойку рис. 1, образуя канал из ребер, в которых были просверлены отверстия.

Два наполнителя закреплены в каждом канале, как показано, так, чтобы пространство плотно прилегало к прямоугольному концу стержня. Концы досок с отверстиями должны быть на одном уровне с верхом стойки. Это сделает каждую пару отверстий в 7-дюймовом. доски совпадают, поэтому 1/2-дюйм. болт можно просунуть сквозь них и прямоугольный конец стержня.

Выберите ровное место для размещения устройства и выкопайте две ямы на расстоянии 6 футов друг от друга, глубиной 3 фута каждая и удалите всю рыхлую грязь.

Концы стоек, не покрытые досками, устанавливаются в эти отверстия на кирпичи или мелкие камни. Каналы, образованные досками, должны быть установлены лицом друг к другу, с параллельными внутренними поверхностями стоек и на расстоянии 5 футов 8 дюймов друг от друга.

Отверстия вокруг столбов засыпают землей и хорошо утрамбовывают.

Кусок гикори, который должен сформировать стержень, должен быть выструган, очищен и отшлифован наждачной бумагой до тех пор, пока он не станет идеально гладким и круглым, за исключением 3 дюймов на каждом конце.

Диаметр отверстия 9/16 дюйма. отверстие через каждый квадратный конец 1-1/4 дюйма от конца. Стержень можно закрепить на любой желаемой высоте, сдвинув 1/2-дюйм. болты через отверстия, просверленные как в стержне, так и в канале.

Каждая стойка должна быть хорошо закреплена, чтобы она оставалась жесткой, когда человек раскачивается на перекладине. Четыре анкера помещаются в землю по углам воображаемого прямоугольника 9 на 16 футов, в центре которого стоят столбы, как показано на рис. 2.

Каждый анкер состоит из одного 2-футового анкера. кусок дерева, вокруг центра которого скручены четыре жилы толстой оцинкованной проволоки, затем закопанной на глубину 2 фута, при этом отходящие концы проволоки выходят на поверхность под углом.

Тяжелые винтовые проушины превращены в столбы наверху, и к каждому привязаны отрезки веревки. Эти канаты или оттяжки проходят через полиспасты, закрепленные на выступающих концах анкерного троса, и возвращаются к стойкам, где привязываются к скобам.
