Замена циркуляционного насоса в системе отопления

Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Существует два типа такого оборудования: с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

1. Скорость теплоносителя увеличивается.
2. Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
3. Процесс нагрева значительно ускоряется.
4. Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
5. Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
6. Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Особенности работы систем отопления, оснащенных насосом

Загородные дома, оснащенные отдельной отопительной системой, могут неравномерно обогреваться за счет распределяемой тепловой энергии по всем комнатам. Наименьшее количества тепла будет доходить в те комнаты, которые находятся дальше от котла. Для решения данной проблемы можно не только остановиться на создании новых отопительных систем, имеющих трубопровод с большим диаметром, но и осуществить врезку насоса в систему отопления. присутствующую на данный момент.

Типовая схема установки циркуляционного насоса: 1 — котёл, 2 — автовоздушник, 3 — термостатический клапан, 4 — радиатор, 5 — балансировочный клапан; 6 — мембранный бак, 7 — шаровой кран, 8 — фильтр, 9 — циркуляционный насос, 10 — термоманометр, 11 — предохранительный клапан.

Подключение насос в отопительную систему не является такой дорогой процедурой, как подключение нового трубопровода.

При этом к старым отопительным системам в данном случае применяют процедуру демонтажа, что не может быть простой задачей. Установить насос намного дешевле, тем более его монтаж всегда можно выполнить своими руками. Насос позволяет избежать образования пробок воздуха внутри труб, обеспечивая его нормальную циркуляцию по трубопроводу. С помощью насоса достигается стабилизация температурных показателей в каждом помещении дома. Прибор в целом служит для оптимизации работы отопительной системы любого жилого помещения.

Схема обвязки циркуляционного насоса.

Тип герметичного бездроссельного насоса для системы отопления является наиболее распространенным по причине их несложной эксплуатации и удобной конструкции. Корпус данного типа насоса производится из чугуна. При этом в качестве материала для такой детали, как ротор, возможно применение пластика или стали. Процесс работы таких устройств отличается бесшумностью. При этом не потребуется производить замену прокладок в системе отопления, которая будет заполнена не охлаждающим элементом и смазкой, а водой. Во время всего срока эксплуатации агрегат будет отличать высокая надежность. Главным условием при этом является правильное подключение насоса к системе отопления.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
2. Плотность горячей воды меньше.
3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа. Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе. Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

1. Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
2. Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
2. Производится подключение устройства к электросети.
3. Система отопления заполняется водой.
4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Установка фильтра

Чтобы насос работал надёжнее и длительнее, проходящая через него охлаждающая жидкость должна быть абсолютно чистой. В противном случае подшипники и рабочее колесо могут просто разрушаться от попадания сторонних предметов в них. Фильтр грязи, который установлен перед ним в процессе охлаждения, захватывает все загрязняющие вещества, песок и другие мелкие абразивные частицы, что появляются в системе. Фильтры всегда можно поменять.

В качестве фильтра грязи можно применять обычный грубый фильтр, используемый в системе водоснабжения. Это небольшой кусок трубы с внешней ловушкой грязи.

В прямом разрезе есть металлическая конструкция, которая отсекает мусор, что может повреждать оборудование. Весь мусор должен оседать в трубе, которую можно периодически очищать, отвинчивая пробку на её конце. Нельзя допускать засорения.

Эффективное функционирование отопительной системы в коттедже или на даче невозможно без циркуляционного насоса. Его бесперебойная работа является гарантией того, что в холодное время года жильцам будет комфортно в помещении.

Циркуляционный насос в системе отопления

Циркуляционный насос для отопления считается надежным оборудованием, которое неприхотливо в обслуживании. Соблюдая правила эксплуатации и своевременно выполняя профилактику, можно свести к минимуму вероятность неполадок. Если неисправности и возникнут, то большинство из них не представляют проблемы даже для мастера с небольшим опытом. Выполнить ремонт циркуляционного насоса отопления своими руками несложно, достаточно иметь общие знания об устройстве подобного оборудования.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

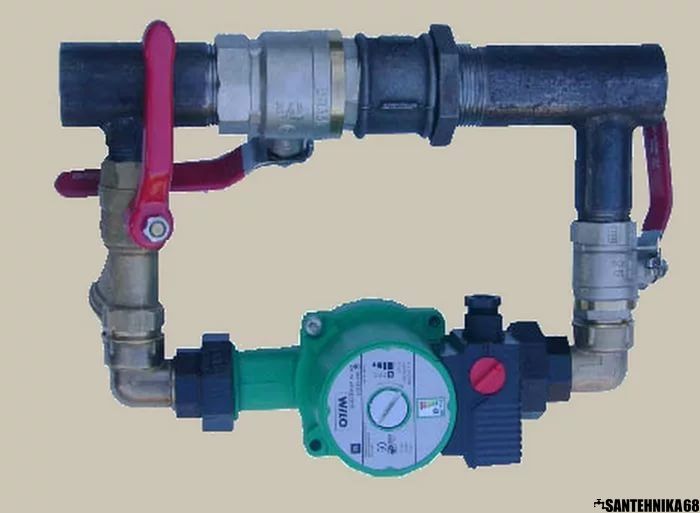

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Роторы «сухого» и «мокрого» типа

Агрегаты, у которых ротор в процессе работы не соприкасается с жидкостью, принято называть «сухими». Они способны переносить высокие нагрузки. Главная проблема моделей с такой конструкцией в том, что у них быстро приходят в негодность уплотнительные кольца. Эти детали хоть и рассчитаны на эксплуатацию в течение 3 лет, но довольно часто выходят из строя задолго до указанного времени.

Причиной быстрого разрушения обычно являются примеси, которые всегда в том или ином количестве имеются в теплоносителе. Негативное влияние могут оказывать и частицы, которые содержатся в воздухе вокруг котла.

Если герметичность прибора нарушается, то это неизбежно приводит к короткому замыканию. Электрические элементы выходят из строя, а выполнить ремонт циркуляционного насоса своими руками при таких поломках уже чрезвычайно сложно, если вообще возможно.

Агрегаты с «мокрым» типом ротора, например, такие, как насосы немецкой марки Вило, гораздо чаще используются для бытовых целей. Они сконструированы с использованием модульного принципа, а потому надежнее, проще в обслуживании и ремонтабельнее.

Важно! Если внимательно следить за тем, чтобы работающий прибор не функционировал «на сухую», то оборудование долго не выйдет из строя.

Модели насосов с «мокрым» ротором

Обратите внимание! Покупая циркуляционную помпу, необходимо уточнить, подлежит ли она ремонту, и поставляет ли производитель запчасти для этой марки оборудования.

Какие помпы подходят для установки в жилых помещениях

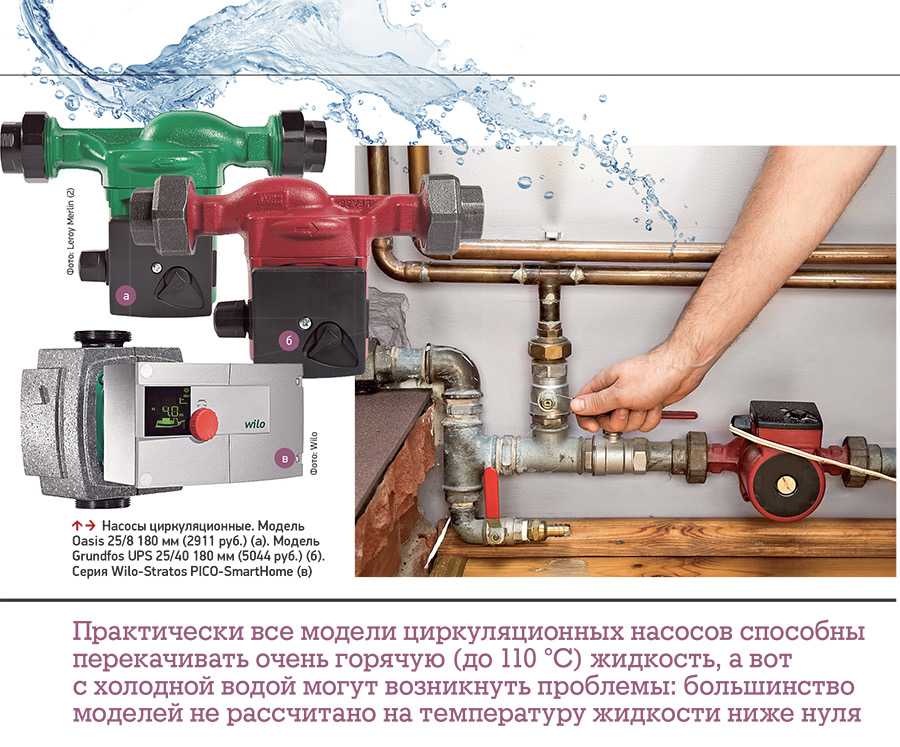

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Циркуляционный насос отопления: устройство

Хозяева частных домов обычно отдают предпочтение экономичным насосам небольшой мощности с ротором «мокрого» типа.

Принцип действия этого агрегата прост: крыльчатка, жестко закрепленная на валу электродвигателя, вращается и затягивает теплоноситель, поступающий из входного патрубка. Затем под давлением выталкивает его в нагнетательный патрубок, обеспечивая таким образом циркуляцию.

Если мы разбираем насос своими руками, то должны хорошо представлять его устройство.

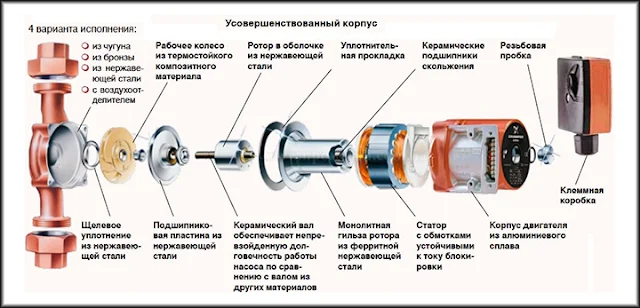

Схема устройства циркуляционного насоса с «мокрым» ротором

Важно! Необходимо учитывать, что в моделях «сухого» типа ротор и приводной двигатель выделяются в отдельный блок, а вращение передается на крыльчатку при помощи муфты.

Устройство насоса

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала

Главными элементами, из которых состоит циркуляционный насос, являются:

• корпус из нержавеющей стали, бронзы, чугуна или алюминия;
• роторный вал и ротор;
• колесо с лопастями или крыльчатка;
• двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Как разобрать циркуляционный насос

Разборка циркуляционного насоса выполняется только после того, как прибор отключен от сети. Краны, смонтированные на входе и выходе, перекрывают для того, чтобы вода не поступала в прибор. В некоторых случаях его снимают с трубопровода, перекрыв байпас и подключив резервную помпу. Отопительная система продолжает функционировать в штатном режиме, а мастер может без спешки разобраться с поломкой.

Как разобрать водяной насос, посмотрим на примере ремонта циркуляционного насоса Wilo.

Для начала снимают крышку клеммной коробки. Для этого раскручивают винт, на котором она крепится.

Осматривают содержимое коробки. Как проверить, исправны ли пусковые конденсаторы? Их прозванивают при помощи тестера.

Работоспособность пусковых конденсаторов проверяют при помощи тестера

На следующем этапе снимают «улитку». Откручивают два винта, расположенные по диагонали и отделяют элемент от электрической части насоса (ротора и статора).

Внутреннюю поверхность демонтируемого прибора осматривают на наличие отложений, которые образуются из-за низкого качества воды. Картридж ротора подцепляют отверткой и вытаскивают из корпуса.

Разборка насоса завершена, доступ ко всем деталям, располагающимся внутри помпы, обеспечен. Теперь части устройства можно внимательно осмотреть и почистить. Модульная конструкция позволяет свести ремонт к замене вышедшего из строя узла.

Причины неисправностей циркуляционных насосов

Причин, по которым может не работать циркуляционный насос, множество. Например, присутствие в теплоносителе большого количества взвеси может привести к неисправностям циркуляционных насосов. Мелкие частицы осаждаются на поверхность ротора, уменьшая расстояние между ним и стаканом. Из-за этого происходит заклинивание, ведущее к перегреву и короткому замыканию обмоток.

Износ агрегата, эксплуатация в недопустимом режиме и ряд других факторов приводят к тому, что понадобится замена какого-то узла оборудования.

В случаях типовых поломок выполнить ремонт насоса отопления своими руками несложно. Определить такие неполадки можно, зная их характерные признаки. Для этого даже не всегда нужна разборка насоса.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

• выбирается провод сечением не менее 2 кв.м;
• проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
• подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Часто встречающиеся неполадки

По какой причине может не работать циркуляционный насос? Владельцы электронасосов отопления чаще всего сталкиваются со следующими проблемами:

• не крутится вал;
• прибор слишком сильно вибрирует;
• работа насоса сопровождается нехарактерными звуками или чрезмерным шумом;
• оборудование нагревается;
• напор теплоносителя ниже нормативного значения;
• агрегат внезапно отключается.

Разберем подробнее каждую из указанных ситуаций.

Блокировка вала определяется по таким признакам: после включения насос гудит, но крыльчатка остается неподвижной. Обычно это происходит после долгого простоя оборудования из-за окисления поверхности вала.

Внутренняя поверхность корпуса циркуляционного насоса

Вибрация прибора в большинстве случаев вызвана тем, что износился подшипник, обеспечивающий вращение лопастей крыльчатки. Шум может вызывать забившийся фильтр. Нехарактерные для работы насоса звуки также являются признаком того, что в системе имеется воздух.

Несоответствие давления теплоносителя нормативному значению может быть вызвано рядом факторов: нарушением инструкции при подключении трехфазного прибора; забитым фильтром на всасывающей магистрали; повышенной вязкостью теплоносителя.

Нагрев происходит в тех случаях, когда насос функционирует в несвойственном ему режиме со значительным превышением допустимой нагрузки.

Насос в системе отопления отключается спустя какое-то время после начала работы из-за накипи и налета, которые скапливаются на внутренней поверхности статора. Неправильно подсоединенные провода и окислившиеся контакты предохранителя также могут стать причиной сбоя в работе.

Способы устранения неполадок

Возможность не обращаться для ремонта циркуляционного насоса в мастерскую позволит сэкономить деньги и время. Но только при условии, если хозяин прибора способен сам определить причину поломки и знает, как разобрать насос и поменять неисправную деталь.

Наши рекомендации рассчитаны на устранение простых проблем. Попытки отремонтировать насос своими руками при серьезной поломке, требующей квалифицированного вмешательства, могут окончательно вывести оборудование из строя.

Внимание! Двигатель может быть демонтирован только после отключения электропитания и слива воды из агрегата.

Заблокирован вал

Выполняют демонтаж двигателя и осматривают поверхность вала. Если она окислилась, то вал следует провернуть, упершись отверткой в специальную насечку ротора.

Вибрирует корпус

Для прекращения сильной вибрации меняют подшипники. Изношенную деталь удаляют, на посадочное место при помощи деревянного молотка аккуратно вбивают новый подшипник. Размер запчасти можно уточнить в технической документации, прилагающейся к прибору.

Шумит насос

Металлическую сеточку, смонтированную на входе в насос, вытаскивают и тщательно промывают под проточной водой. Затем, не включая прибор, открывают краны. На корпусе находят гайку, предназначенную для отвода воздуха, и откручивают ее. После того, как излишки воздуха стравлены, и пошла вода, гайку закручивают.

Внимание! Для бесперебойной работы системы необходимо, чтобы воздух вовремя удалялся на каждом участке. Рекомендуется смонтировать воздухоотводы, которые будут выполнять эту задачу автоматически.

Сброс воздуха из циркуляционного насоса

Слабый напор

В трехфазном насосе проверяют в первую очередь, правильно ли подключены фазы. Если вращение лопастей выполняется в нужном направлении, то обращают внимание на чистоту фильтра. Забитый фильтр вытаскивают и промывают.

Нагрев корпуса насоса

Проблема устраняется, если соблюдать правила эксплуатации прибора и не превышать указанную в документации предельную нагрузку.

Отключение агрегата после запуска

Известковые отложения, затрудняющие движение вала, удаляют. Если поверхность чистая, то проверяют, правильно ли подключены фазные провода. Окислившиеся контакты зачищают.

Профилактика поломок циркуляционного насоса

Оборудование необходимо заранее готовить к интенсивной эксплуатации в холодное время года. Экстренный ремонт циркуляционного насоса для отопления способен причинить много неудобств и привести к незапланированным расходам. Профилактика в какой-то мере является гарантией того, что система не даст сбоя в самый неподходящий момент.

Насос в системе отопления обеспечивает циркуляцию теплоносителя

Рачительные хозяева до начала холодов выполняют следующие мероприятия:

• проверяют, правильно ли установлен прибор;
• обновляют смазку на патрубках и прокладках насоса;
• чистят фильтр всасывающего патрубка;
• проверяют, насколько герметичны соединительные узлы;
• при помощи тестера оценивают, правильно ли подключен прибор к электросети.

Также необходимо провести пробный запуск, чтобы убедиться в исправности оборудования.

Хозяевам дома с автономным отоплением необходимы базовые знания об устройстве и принципе действия циркуляционных насосов. Нельзя оставлять без внимания любые признаки того, что прибор работает в нештатном режиме. Ведь поломки в большей части случаев вызваны неправильной эксплуатацией. Чтобы насос функционировал без сбоев, достаточно регулярно следить за системой весь отопительный сезон и выполнять необходимые профилактические работы.

Инструкция по монтажу циркуляционного насоса: важные моменты

Для начала разберемся с сопутствующими установке насоса материалами – следует понимать, что техника есть техника, и ей свойственно иногда ломаться. Как правило, такие ситуации происходят в самый неподходящий момент, например, зимой, когда отопление работает на полную катушку. Поэтому нужно организовать так называемый байпас, благодаря которому теплоноситель можно пустить в обход насоса и вернуться тем самым к естественной циркуляции теплоносителя на время устранения поломки. Для этого понадобятся три шаровых крана диаметром, соответствующим диаметру насоса, два тройника, пара резьбовых поворотов и фильтр, чтобы обезопасить насос от повреждений мусором.

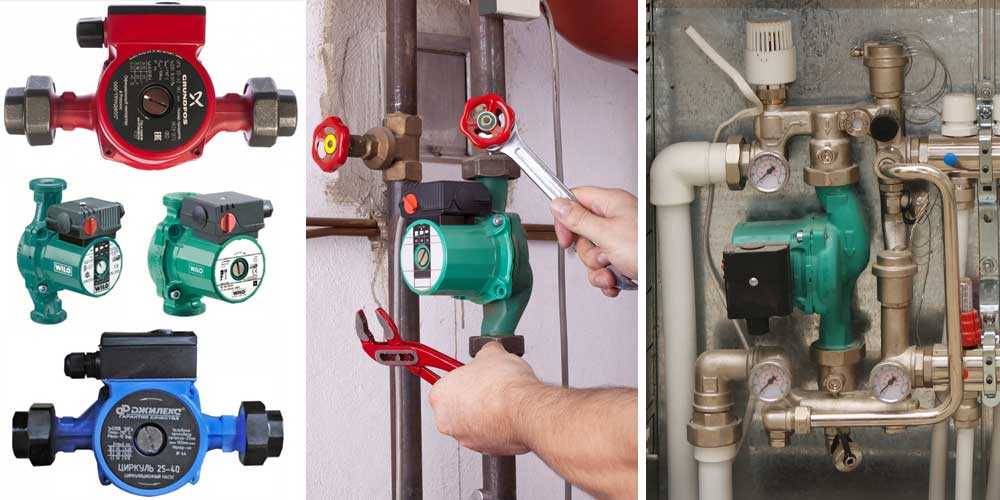

Установка циркуляционного насоса для отопления фото

Собирать байпас лучше таким способом, чтобы центральная магистраль обратного трубопровода оставалась нетронутой, т . е. на байпас лучше установить не отсекающий кран, а сам насос с фильтром и двумя кранами по обеим его сторонам. В таком случае для естественной циркуляции теплоносителя в случае поломки насоса не будет никаких препятствий.

С этим разобрались, теперь собираем на сухую без пакли необходимый узел. Начинаем с насоса – на нем должна быть стрелка, указывающая направление движения теплоносителя. Направляем стрелку к котлу и с правой стороны от насоса навинчиваем фильтр, на него кран (желательно с американкой) и потом резьбовой уголок, на который устанавливается тройник. Слева от насоса навинчиваем все то же самое, кроме фильтра – там он не нужен. Между двумя тройниками на запасной ветке байпаса устанавливаем кран с американкой, а недостающее расстояние дополняем патрубком с резьбой с двух сторон.

Монтаж циркуляционного насоса

Все, байпас готов, теперь дело за малым – вырезать согласно его размеру кусок обратного трубопровода, нарезать резьбу и собрать все по месту с использованием пакли. И, естественно, подвести электрическое питание к насосу. После этого можно опробовать работоспособность новой усовершенствованной системы отопления – поверьте, результат вас удивит. Система не только станет меньше расходовать топлива, но и дома станет теплее!

Вот такими чудесными свойствами обладает циркуляционный насос для отопления. Обходится все это удовольствие не так уж и дорого. Можно сказать, соизмеримо с избыточными затратами на энергоноситель, от которых он позволяет избавиться. А срок окупаемости такого изделия составляет примерно пару отопительных сезонов, а вот дальше идет чистая экономия.

Автор статьи Александр Куликов

Циркуляционный насос. Как выбрать оптимальный насос отопления для системы

21 января 2020

5 комментариев

Выбор циркуляционного насоса — все, что нужно знать

1. Для чего нужен циркуляционный насос;
2. Каких типов бывают циркуляционные насосы;
3. Как подобрать технические характеристики насоса;
4. Параметры для выбора насоса;
5. Краткая характеристика основных производителей;
6. Как определить подделку.

Для чего нужен циркуляционный насос?

Циркуляционный насос нужен для обеспечения циркуляции теплоносителя (воды, антифриза) в системе отопления. В первую очередь это нужно для обеспечения комфортной температуры в помещениях. Во вторую это экономно, т.к. циркуляция позволяет эффективно использовать тепловую энергию за счет равномерного распространения ее по всей системе.

Таким образом использование правильного циркуляционного насоса дает возможность понизить расходы на газе, дровах или электричестве до 30%.

Каких типов бывают циркуляционные насосы?

Циркуляционные насосы бывают 2-х типов — мокрый и сухой.

• Мокрый тип насосов (в качестве смазки перекачиваемая жидкость) – используются в системе отопления частных домов и квартир поскольку они практически бесшумные. Также почти все современные насосы предоставляют возможность управления скорости перекачивания жидкости (выбирать можно скорость подачи теплоносителя в системе), как правило 3 режима роботы, что делает эксплуатацию адаптивной, намного экономней и комфортнее. Лидерами на рынке являются такие бренды как Wilo, Grundfos, DAB. Эти насосы очень хорошо себя зарекомендовали за года эксплуатации во всем мире.
• Сухой тип насосов – представляет собой насосную часть и электродвигатель с крыльчаткой, которая расположена на валу в герметическом корпусе, в этих насосах отсутствует контакт с перекачиваемой жидкостью. Такие насосы отличаются большей мощностью, но большим шумом при работе, что делает невозможным их использование в частном секторе. Самыми популярными и надежными брендами на сегодня являются Grundfos, Wilo, Ebara, но выбрать циркуляционный насос можно среди обилилия других торговых марок.

Рис. Устройство циркуляционного насоса

Как правильно подобрать технические параметры насоса?

Чтобы правильно подобрать насос в первую очередь нужно знать:

1. Диаметр подключения. Замерять диаметр труб системы отопления, как правило они бывают 1 дюйм (25 мм) или 1 1/4 дюйма (32 мм)
2. Монтажная высота. Необходимо замерять монтажную высоту установки насоса (130 мм) или (180 мм)
3. Производительность насоса. Просчитать необходимую производительность насоса для вашей системы отопления по следующей формуле

Q = N / (t2-t1), где

Q – Производительность насоса,

N – Мощность котла (кВт),

T2 – максимальная температура теплоносителя на выходе из котла, берут максимальные показатели (90 ° С – 95 ° С),

T1 – температура теплоносителя на входе котла берут в среднем (60 ° С – 70 ° С).

4. Высота подачи циркуляционного насоса

Формула расчета высоты подачи циркуляционного насоса

P = RI + Z, где

P — Потери давления в системе отопления которые насос должен преодолеть, Па,

R — Потери на трение теплоносителя, Па/м,

I — Длина трубопровода одинакового диаметра,

Z – Падение давления в местных сопротивлениях, Па.

Для обывателя по данной формуле очень тяжело разобраться что к чему. Принято считать, что на 10 метров длины циркуляционного контура нужно примерно 0,6 метра высоты подачи насоса. То есть, если у вас длина всей системы отопления 100 метров, то вам необходима высота подачи циркуляционного насоса 100/10*0,6=6 метров. Эти расчеты сильно упрощены, так как правильные расчеты включают в себя все углы и повороты трубопровода, силу трения теплоносителя и разный диаметр труб в системе отопления. В большинстве случаев такое усложнение не сильно повлияет на корректность выбора оборудования и работы системы вцелом.

Заключение по выбору циркуляционного насоса

Основные характеристики, которые необходимо знать при выборе циркуляционного насоса:

1. Диаметр подключения
2. Монтажная длина
3. Производительность
4. Высота подачи

Когда выше перечисленные параметры вам будут известны, можно определятся с выбором бренда и модели.

Краткая характеристика основных производителей

Самые надежные и популярными на рынке насосы Wilo и Grundfos.

Насосы Wilo пользуются самым высоким доверием среди покупателей за счет своего качества сборки и длительной бесперебойной работой, но цена на них довольно высока. Производятся эти насосы в Германии. Самые популярные марки насосов Wilo серии Star RS — 25/6 и RS 25/4.

Насосы Grundfos также себя хорошо зарекомендовали на нашем рынке за счет достойного качества и сравнительно не высокой цены. Их насосы при правильной эксплуатации служат более 10 лет. Производятся насосы Grundfos в Дании. Самые популярные марки Grundfos серии UPS 25/60 и 25/40.

Каждый из этих брендов будет служить вам долго и качественно, самое главное — никогда не покупайте китайские подделки. Лучше заплатите один раз и будьте уверены в том, что ваш дом будет обеспечен теплом долгие годы!!!

Важно! При выборе циркуляционного насоса важно учитывать максимально допустимую нагрузку насоса, чтобы он работал в комфортном для себя диапазоне мощности, что продлит службу и обеспечит качественную работу на много лет.

Как распознать оригинал от подделки?

Как правило подделка дешевле оригинала в несколько раз.

Продавцы подделок всячески убеждают, что подделка ничем не уступает оригиналу, но такой товар не обеспечивается реальной гарантией. Так же на подделки продавцы предоставляют гарантию не более чем полгода, при том что у оригинала минимум 5 лет фирменной гарантии. Чтобы не стать жертвой таких вот подделок мы вам перечислим несколько отличий которые вам помогут определить, подделка перед вами или оригинал!!!

В первую очередь нужно обратить внимание на:

1. Лакокрасочное покрытие, в оригинале оно равномерное без каких-либо дефектов
2. Должна быть написана конкретная страна производитель где сделан насос
3. Серийный номер должен совпадать на упаковке и на насосе
4. На упаковке точно указанная модель насоса
5. В комплекте книжка гарантии и полная инструкция эксплуатации
6. Гарантия на оригинал от 5 лет

Более подробно мы покажем в видео как отличить оригинальный продукт от подделки на примере циркуляционных насосов Wlo Star RS 25/4 и Wilo Star RS 25/6.

В нашем магазине представлен не весь ассортимент насосов, который мы можем Вам предложить, поэтому просим обращаться по телефону, почте или при помощи бланка «заказать консультацию». Так же просим заметить, что помимо циркуляционных насосов мы можем Вам предложить практически все, что касается отопления и водоснабжения. Помимо товаров и услуг мы сотрудничаем с квалифицированными мастерами, которые могут помочь решить любые задачи в этой сфере.

Мы будем рады, если Вы воспользуетесь нашим опытом и умением в решении задач любой сложностью.

Популярные вопросы про Циркуляционные насосы:

✔️ Как должен стоять циркуляционный насос?

Циркуляционный насос может размещаться в любом положении при котором ось ротора будет сохранять горизонтальное положение.

✔️ Куда ставить циркуляционный насос на подачу или обратку?

Насос должен располагаться между котлом и радиаторами так, что бы не создавать потоки пониженного давления.

✔️ На какой скорости должен работать циркуляционный насос?

Современные насосы автоматически выбирают скорость, ориентируясь на температуру подачи и обратки, а также интенсивность прогрева помещения.

✔️ Почему греется циркуляционный насос?

Неправильно произведенный монтаж, Засорилась система, Попадание инородного тела, Недостаточно смазаны подшипники, В сети понижено напряжение.

Поделиться

Рассказать

Поделится

Поделится

Я себе на дачу как раз по вашим советам выбирал себе циркуляционный насос. Так как в холодное время года в доме очень холодно, а старой системе отопления пришел конец. Пока Лето, решили сделать. Купил сухой тип насосов. Посчитал производительность по формуле. По итогу мне понадобилась высота подачи циркуляционного насоса 7 метров. Кстати, так же как я понял очень важно распознать оригинал от подделки. Поэтому я купил только в фирменном магазине. Так же проверил книжку гарантии, лакокрасочное покрытие, совпадение серийного номера на упаковке и на насосе. Автор, я считаю, молодец. Спасибо

Ответить

Информация четко и контретно по полочкам разложена. Поможет каждому, кто хочет правильно определиться с выбором циркуляционного насоса. Респект!

Ответить

Много нового для себя узнала, хотя абсолютно не разбираюсь в подобных вещах. Если бы я только раньше могла найти и прочитать эту статью — я бы не потратила столько нервов и денег! Статья просто глаза открыла, все доступно, понятно, во всем можно разобраться самому без специалиста даже, спасибо вам огром6 за ваш труд! С уверенностью могу теперь пересылать статью своим подружкам, чтобы тоже

Ответить

Как-то покупала насос там была гарантия на 2 года, даже и не знала что гарантия должна была быть от 5 лет. В течении года он вышел из строя, решила обменять по гарантии, так сервис отказался принимать заявку без объяснений причины. Лакокрасочное покрытие было с мелкими выпуклостями, но продавец-консультант меня убедил,что насос качественный и оригинальный. Но как оказалось, это грубая подтелка.

Ответить

Хорошая статья, если бы я ее прочитал раньше, то не мучился бы над выбором насоса, а сразу бы знал, что лучше брать мокрый тип насоса

Ответить

Новый комментарий

Войти с помощью

Отправить

Установка циркуляционного насоса в систему отопления с помощью байпаса

Гравитационную систему отопления с циркуляцией воды вследствие разницы температуры (значит, и плотности) теплоносителя в прямой и обратной трубе, можно смонтировать и применять только для небольших одноэтажных домов. Сегодня для этой цели (а для больших по площади коттеджей в 2-3 этажа – обязательно) используются циркуляционные насосы, которые имеют небольшую мощность (обычно до 100 Вт).

Как установить циркуляционный насос в отопительную систему

Эту процедуру рассмотрим на примере изделия GRUNDFOS, но все, о чем будет говориться ниже, можно с некоторыми незначительными уточнениями, применить и к другим маркам насосов.

Следует обратить внимание на основные технические характеристики насоса, которые указаны на самом изделии. Особый интерес для нас представляют показатели мощности. Наш экземпляр имеет 3 режима по этому параметру: 25, 40 и 60 W, что позволит регулировать интенсивность циркуляции теплоносителя в зависимости от желаемой температуры в помещении и фактической – на улице.

В обсуждаемом случае циркуляционный насос устанавливается на выходе из газового котла с помощью байпаса. В саму выходную трубу под байпасом врезаем шаровой кран с помощью двух сгонов, привариваемых к выходной трубе. Рабочее положение этой трубной арматуры – закрытое. Он открывается (но при этом закрываются краны на концах байпаса) только в том случае, когда по какой-либо причине не работает циркуляционный насос (нет электричества, поломка, замена и др.).

Поскольку установка насоса производится в уже действующую систему отопления, то не обойтись без сварочных работ.

Причем сварщик должен быть высокой квалификации, поскольку сгоны придется вваривать в трубу, которая достаточно близко расположена к стене.

До прихода сварщика необходимо слить воду из системы и приготовить для шарового крана два сгона, с помощью которых он будет стационарно приварен к выходной трубе. В случае его поломки, кран придется вырезать и заменять новым. Но поскольку, основное положение этой арматуры – закрытое, ее эксплуатационный ресурс сравним со сроком службы всей системы отопления. Поэтому беспокоиться не о чем.

Байпас с дюймовой резьбой представляет собой симметричную сборку с насосом в центре, к которому с помощью гаек «американок» с двух сторон крепятся латунные уголки (на входе – с фильтром грубой очистки). Далее идут краны, к концам которых прикручиваются сгоны, служащие для приварки к выходной трубе. Места резьбовых стыков необходимо уплотнить прокладками или обмоткой, рассчитанной на высокую и постоянно действующую температуру.

Циркуляционный насос, как уже было отмечено выше, имеет три режима мощности, выставляемый с помощью переключателя, расположенного на корпусе гидравлического нагнетателя.

Далее на выходной трубе вырезается участок, который будет заменен шаровым краном со сгонами.

Вначале вертикально вверх привариваются сгоны байпаса, затем горизонтально – шарового крана.

Главное при этом – не закапать резьбу сгонов расплавленным металлом.

По завершении сварочного процесса, в предназначенные для него сгоны вворачивается шаровой кран. Точно также, последовательно собирается байпас с циркуляционным насосом посередине. Причем ось вращения ротора насоса должна быть расположена горизонтально. Это обеспечит долгую и безаварийную работу гидроагрегата.

Все резьбовые соединения тщательно уплотняются и затягиваются инструментами соответствующего размера и формы.

Для надежности сборки и повышения эстетичности ее можно покрыть краской под цвет труб системы отопления.

Прежде чем подключать циркуляционный насос к электрической сети питания, необходимо выставить краны в рабочее положение: на выходной трубе – закрыто, на байпасе – открыто. Нельзя допускать, даже на короткое время при работающем котле ситуацию, когда все краны были бы закрытыми. Это может привести к выходу из строя генератора тепла.

Советы и замечания

Иногда даже специалисты считают, что циркуляционную помпу необходимо ставить не на прямую, а на обратную трубу контура отопления, объясняя это тем, что в ней температура воды ниже и поэтому насос прослужит дольше.

Однако такой довод не убедителен, поскольку разница температуры воды на входе и выходе котла редко превышает (да это и недопустимо!) 20 градусов Цельсия. А данный циркуляционный насос, и все аналогичные ему, рассчитаны на температуру перекачиваемой жидкости, нагретой до 100-110 градусов Цельсия.

Единственный фактор, определяющий место монтажа этого агрегата для организации циркуляции теплоносителя, – это удобство монтажа и обслуживания в период эксплуатации. Но есть одно исключение. Оно касается твердотопливных котлов, которые не так-то легко и быстро можно потушить, когда они выходят на рабочий режим.

Поэтому, если такой котел сильно разогреется, а насос будет стоять на выходной трубе, то в него пойдет пар, который гидронасос данного типа не в состоянии перекачивать. Это еще больше усугубит разогрев котла и ускорит его поломку.

Поэтому на твердотопливных котлах средство для обеспечения циркуляции теплоносителя целесообразней монтировать на входной трубе. По крайней мере, у вас будет не 5, а целых 30 минут, чтобы принять меры и затушить котел.

Необходимо тщательно изучать инструкцию по установке данного циркуляционного насоса: электрическую коробку нельзя устанавливать внизу. Если потечет вода, то ее зальет, возникнет короткое замыкание и насос выйдет из строя. Эта коробка легко переставляется, и она должна стоять сверху или сбоку. Также фильтр грубой очистки должен быть направлен строго вниз.

Смотрите видео

Как правильно выбрать регулятор скорости для систем отопления

Время односкоростных или трехскоростных насосов прошло. Высокоэффективные насосы здесь. Помимо более высокой эффективности двигателя, все современные насосы оснащены программным обеспечением для управления скоростью, что еще больше снижает их энергопотребление. Но какой регулятор скорости лучше всего подходит для какой системы? Здесь вы найдете краткий обзор по фиксированной скорости, пропорциональному регулированию давления и регулированию постоянного давления — где они применимы, что необходимо соблюдать и что произойдет, если насос настроен неправильно. Некоторые теоретические сведения в сочетании с практическими советами для установщика, все сосредоточено на
радиаторные системы, напольное отопление и другие распространенные системы отопления.

Почему скорость высокоэффективных насосов регулируется?

Насосы старого образца приводились в движение асинхронными двигателями. Магнитное поле статора этих насосов всегда работало на частоте сети, а ротор вращался медленнее из-за скольжения. Высокоэффективные насосы приводятся в действие синхронными двигателями с переменной частотой. Кроме того, высокий КПД этих двигателей позволяет определять фактическую рабочую точку насоса с достаточной точностью. Объедините это с тем, что у 32-битного микропроцессора, встроенного в эти насосы, есть много свободного времени, и вы поймете, почему в этих насосах можно реализовать все виды сценариев управления скоростью.

Регулирование фиксированной скорости

Настройка насоса на одну характеристику насоса является единственным вариантом в системах с постоянной гидравликой. Возьмем контур зарядки бака горячей воды для бытового потребления. Сопротивление змеевика теплообменника постоянно, и единственный сигнал поступает от термостата, который сообщает, что горячая вода в баке становится чуть теплой. Котел запускается и включает насос в контуре. Здесь нужно помнить две важные вещи. Во-первых, этот насос будет работать только час в день или два, если в доме есть дочери-подростки. Во-вторых, мы не можем рассматривать насос отдельно, но нам всегда нужно учитывать общую эффективность системы.



По этой причине насос должен быть установлен на достаточно высокий уровень, чтобы котел не начал цикл до того, как термостат подаст сигнал о полном нагреве бака. Циклический котел намного хуже для эффективности системы, чем насос, установленный на несколько ватт выше нормы. Добавьте к этому тот факт, что многие котлы будут отдавать приоритет циклу перезарядки и что ваш дом может не получать тепла в это время, и у вас есть еще одна причина ошибиться в сторону осторожности, то есть в сторону высокой.

Другим примером постоянной гидравлики является солнечная система; здесь скрывается потенциальная проблема: если вы замените старый циркулятор на высокоэффективный (HE), помните, что многие старые солнечные контроллеры управляют скоростью, включая и выключая питание несколько раз в секунду. Это не будет работать для насоса HE. На самом деле, это уничтожит его довольно быстро. Измените настройку контроллера на «постоянную скорость», а затем установите скорость насоса таким образом, чтобы избежать перегрева солнечных панелей, пока вы не найдете совместимый контроллер.

Контур радиаторного отопления

Это наиболее распространенная система водяного отопления. Котел обеспечивает тепло, через весь дом проходит множество распределительных труб, а радиаторы ответвляются от подающей трубы и возвращают более холодную воду в обратную трубу. Чтобы сделать систему эффективной, радиаторы оснащены термостатическими клапанами. Эти клапаны являются причиной широкой изменчивости гидравлического сопротивления в такой системе. Проще говоря, в погожий мартовский полдень, когда в воздухе витает весна, только в некоторых комнатах на северной стороне дома могут быть открыты термостатические клапаны, в то время как в подавляющем большинстве дома достаточно тепло. Сопротивление системы будет очень высоким, а требуемый расход воды низким. Однако холодным декабрьским утром все наоборот: все помещения требуют тепла, вентили открыты, сопротивление системы крайне низкое, а требуется большой поток.



Для обеспечения наилучшего обслуживания таких систем в отрасли разработана схема управления, называемая пропорциональным регулированием давления. Он начинается с предположения, что около половины потерь давления в системе приходится на распределительную трубу, а другая половина теряется в радиаторах. Следовательно, насос управляется таким образом, что он будет реагировать на уменьшение расхода уменьшением своего напора и что при нулевом расходе, когда все клапаны закрыты, он будет обеспечивать половину напора, который он имеет при максимальном расходе.





Итак, как настроить такой насос? Насос должен быть достаточно мощным, чтобы обеспечить теплом весь дом, поэтому вы должны настроить его на максимальный напор, когда все вентили открыты. Если вы знаете свой максимальный расчетный расход, вы можете выбрать эту точку на диаграмме насоса. Если нет, вы полностью открываете все термостаты в доме (при условии, что гидравлическая балансировка выполнена), а затем медленно увеличиваете мощность до тех пор, пока не увидите, что напор больше не увеличивается.

Что произойдет, если ваша настройка выключена? На низкой стороне вы можете столкнуться с цикличностью котла и недостаточным нагревом. С другой стороны, вы можете получить «свистящие» термостатические клапаны. Свист, конечно, неудобен, но езда на велосипеде означает меньшую эффективность — так что, если вы ошибаетесь, делайте это на высокой стороне.

Пределы пропорционального регулирования давления

Поскольку насос Delta-Pv реагирует только на изменение гидравлики, в некоторых случаях он имеет свои ограничения. Самый очевидный из них — во время ночных неудач. Ваш котел снижает температуру подачи в соответствии с настройкой таймера, чтобы дать птичнику остыть ночью. Все термостатические клапаны реагируют немедленно и полностью открываются, так как они чувствуют, что в помещении слишком холодно. И насос раскручивается до максимальных оборотов, несмотря на то, что весь этот поток на самом деле не нужен.

Некоторые производители добавили функцию обнаружения понижения температуры в ночное время, отслеживая температуру воды, протекающей через насос. Они позволяют насосу работать на минимальной скорости всякий раз, когда температура воды в системе отопления быстро падает, и насос возвращается в нормальное состояние, когда температура воды быстро возрастает. Проблема в том, что насос не знает температуру наружного воздуха, и хотя в большинстве случаев минимальной производительности насоса может быть достаточно, могут быть очень холодные ночи, когда радиатор, самый дальний от котла, может не получать достаточного потока и может замерзнуть. По этой причине функцию ночного режима можно отключить.

Регулирование постоянного давления



Регулирование постоянного давления идеально подходит для систем, в которых распределительная труба отсутствует или очень короткая. Ярким примером является теплый пол. Распределительная труба в большинстве случаев состоит из очень короткого участка трубы и коллектора. В таких случаях сопротивлением системы можно пренебречь. Поэтому насос должен снабжать отдельные контуры системы теплого пола одинаковым напором независимо от того, сколько отапливаемых помещений.



Настройка такого насоса сравнительно проста. Производитель напольного отопления указал правильный перепад давления для отдельных контуров, и насос просто должен быть настроен на это значение. При необходимости можно внести коррективы для устранения шума или недостаточного нагрева.

КПД системы в зависимости от КПД насоса

Высокоэффективный насос в доме на одну семью будет потреблять от 50 до 100 кВтч энергии в год. Для обогрева дома обычно требуется более чем в 100 раз больше энергии. Даже если мы учтем тот факт, что электрическая энергия более ценна, чем тепло, должно быть ясно, что первостепенной задачей всегда должно быть максимальное повышение эффективности всей системы. Если вы можете немного снизить максимальную температуру подачи, уменьшив дельта-t в контуре за счет более высокой настройки насоса, сэкономленная тепловая энергия в большинстве случаев значительно превысит дополнительное потребление насоса.

Предостережение: в то время как домовладельцы обычно жалуются раз в год на свои счета за газ, современные насосы с их красивыми дисплеями и кнопками вызывают у них искушение начать экономить не в том месте. Если вы правильно отрегулировали их систему отопления, может быть хорошей идеей наклеить на насос наклейку с указанием правильных настроек.

Outlook

Наконец, следует учитывать пределы автономного управления насосом. Современные помпы имеют встроенный интеллект, но им серьезно не хватает сенсорной информации. Они могут определять сопротивление системы и, если у них есть встроенный датчик температуры, они могут определять температуру системы. Период. С другой стороны, ваш источник тепла имеет сравнительно много входных данных, начиная от информации о температуре наружного воздуха и заканчивая маленькой кнопкой на панели управления отоплением вашего дома, которая информирует его о том, что вы устраиваете вечеринку и поэтому не хотите, чтобы дом остывал. в 22:00 Дополнительная информация значительно упрощает управление вашим котлом или тепловым насосом для оптимизации общей эффективности системы. В то время, когда даже наши холодильники подключаются к Интернету, вы можете ожидать, что вскоре даже автономные насосы будут иметь беспроводное подключение к своим котлам и будут следовать более высоким порядкам.

Что такое тепловой насос и как он работает?

Если вы рассматриваете различные источники для отопления и охлаждения вашего дома, тепловой насос обязательно должен быть в вашем списке. Хотя их покупка дороже, они обычно потребляют меньше энергии, что означает меньшие счета за коммунальные услуги.

Тепловые насосы обеспечивают экономичный способ отопления и охлаждения вашего дома. Если вы используете масляную или электрическую систему отопления, вы можете значительно сэкономить.

Что такое тепловой насос и как он работает?

Тепловые насосы имеют подходящее название. Они перемещают или перекачивают тепло из одного места в другое с помощью компрессора и жидкого или газообразного хладагента. Тепло извлекается из внешних источников, а затем перекачивается внутрь помещения. Компрессор перекачивает хладагент между двумя змеевиками теплообменника. В одном змеевике хладагент испаряется при низком давлении, что позволяет ему поглощать тепло.

Затем хладагент сжимается и направляется во второй змеевик, где он конденсируется под высоким давлением. Затем тепло высвобождается и направляется в дом.

Системы тепловых насосов являются реверсивными. Это позволяет направлять тепло в дом зимой и отводить тепло летом.

Вы можете Думайте о своем холодильнике как о форме тепловой насос, работающий в режиме охлаждения. Ваш холодильник представляет собой изолированный прибор с подключенным тепловым насосом. Змеевик испарителя поглощает тепло и отдает его за пределы агрегата. Конденсатор отводит тепло и конденсирует газ в жидкость для его охлаждения.

Плюсы и минусы тепловых насосов

Если вам интересно, каковы плюсы и минусы теплового насоса, вот основные из них.

Плюсы:

• Тепловые насосы обычно имеют более низкие эксплуатационные расходы
• Как правило, требуют меньше обслуживания, чем системы сжигания отопление
• Бесшумная работа
• Одна система может обеспечивать отопление и охлаждение
• Еще одним преимуществом тепловых насосов является способность контролировать влажность, что является важным фактором!

Тепловые насосы также могут иметь значительно более длительный срок службы, чем другие виды отопления. Типичная система теплового насоса длится от 10 до 15 лет. Некоторые длятся значительно дольше. Срок службы вашей системы зависит от уровня использования и от того, регулярно ли вы проводите техническое обслуживание.



Минусы:

Тепловые насосы используют окружающее тепло воздуха и земли для получения тепла. Когда на улице очень холодно, тепловой насос может изо всех сил пытаться найти источник тепла, необходимый для правильного обогрева вашего дома. Это не проблема для умеренного климата, но в экстремальных условиях может потребоваться резервная система отопления. Это может увеличить ваши счета за коммунальные услуги.

• Стоимость установки теплового насоса может быть высокой
• Может потребоваться внутренний и внешний компонент
• Могут работать при очень низких температурах

Общие вопросы о тепловых насосах

есть о тепловых насосах.

В чем разница между тепловым насосом и системой кондиционирования?

Когда вы сравниваете центральное кондиционирование воздуха с тепловым насосом, вот что вам нужно знать. Обе системы будут забирать тепло внутри вашего дома и передавать или перекачивать его наружу. Это помогает охлаждать ваш дом, так как холодный воздух закачивается внутрь. Центральная система кондиционирования воздуха не меняет направление и не передает тепло снаружи вашего дома. Вместо этого они полагаются на печь для производства тепла.

Система теплового насоса может обеспечивать как отопление, так и охлаждение.

Насколько крутым может быть тепловой насос в вашем доме?

То, что он называется тепловым насосом, не означает, что он не будет охлаждать ваш дом. Он будет выполнять ту же работу, что и стандартный кондиционер, и охлаждать большинство домов, даже в самых жарких климатических условиях.

Шумны ли тепловые насосы?

Тепловые насосы шумят. И компрессор, и вентилятор производят больше всего шума. Большинство тепловых насосов генерируют от 40 до 50 децибел, что означает, что это громче, чем шепот в библиотеке, но менее шумно, чем ваша посудомоечная машина, когда она работает.

Тепловые насосы потребляют много электроэнергии?

Тепловые насосы используют электричество для перемещения тепла из прохладного места в теплое. В отопительный сезон он забирает прохладный наружный воздух, нагревает его и перемещает в помещение. Хорошая новость заключается в том, что современные тепловые насосы потребляют намного меньше электроэнергии, чем предыдущие поколения. Это также потребляет на 50% меньше электроэнергии, чем электрические печи и плинтусные обогреватели.

Сэкономят ли тепловые насосы на затратах на охлаждение?

Несмотря на то, что тепловые насосы могут сэкономить на отоплении, не будет заметной разницы в энергопотреблении при охлаждении. Тепловые насосы работают так же, как кондиционеры для всего дома.

Почему мой счет за тепловой насос такой высокий?

Система теплового насоса повысит ваши счета за электроэнергию, но также снизит затраты на другие виды топлива для отопления.

Тепловой насос в 2-4 раза эффективнее вашего резервного электрического отопления. Если ваш компрессор теплового насоса выходит из строя, и вы работаете на резервном тепле, приготовьтесь к более крупному счету. Вентилятор теплового насоса будет работать непрерывно, потребляя намного больше энергии. Также могут быть проблемы с настройками термостата, утечками хладагента, поврежденной нагревательной пластиной или другими проблемами.



В самые холодные месяцы может показаться, что ваш тепловой насос работает без остановок. Убедитесь, что он не установлен на аварийный обогрев. Это приведет к резкому увеличению счета за коммунальные услуги.

Может ли тепловой насос обогреть целый дом?

Тепловые насосы могут абсолютно обогреть весь дом. Также можно установить мини-сплиты для эффективного обогрева отдельных зон или помещений. Мини-сплиты без воздуховодов также можно использовать, если в домах еще не установлены воздуховоды.

Самое энергоэффективное решение для отопления и охлаждения

Итак, тепловой насос — хорошая идея? Первоначальная стоимость теплового насоса для установки будет значительно выше, чем у других источников тепла, но он также значительно более энергоэффективен. Тепловой насос обычно считается наиболее эффективным решением для отопления на рынке. Если вы переходите с электрического печь, тепловой насос может уменьшить ваши счета за коммунальные услуги на треть или более.

Его также можно использовать в качестве кондиционера, что означает, что вы получаете отопление и охлаждение в одном устройстве.

Домовладелец ищет надежное отопление, охлаждение или водопровод?

Наши специалисты всегда готовы помочь.

914-939-4350

Большинство домовладельцев, нуждающихся в новом отопительном или охлаждающем оборудовании, ищут информацию в Интернете. Такой поиск обычно дает два результата: что купить или где купить, но не зачем покупать. В InterCounty Supply, как компания, занимающаяся оптовыми поставками, предлагает все варианты того, что можно купить и почему это будет лучшим выбором для ВАШЕЙ ситуации. После того, как все варианты представлены, домовладелец может решить для себя, что ему нужно. Затем у ICS есть лицензированный, обученный на заводе подрядчик, который СПЕЦИАЛИЗИРУЕТ оборудование, которое вам нужно, и приезжает к вам домой, чтобы обеспечить полную стоимость установки необходимого вам оборудования. ICS также будет обрабатывать все документы для любых применимых скидок.

Если у вас есть вопросы, позвоните нам 914-939-4350 или заполните форму, и один из наших специалистов свяжется с вами в ближайшее время.

Принудительная подача воздуха против теплового насоса | Как использовать тепловой насос

Тепловой насос в вашем доме сильно отличается от печи. Несмотря на то, что печи и кондиционеры, как правило, являются более предпочтительным выбором домовладельцев для обеспечения комфорта в своих домах, тепловые насосы могут быть более доступными и значительно более экологичными. По мере роста осведомленности о тепловых насосах все больше и больше домовладельцев переходят на тепловые насосы, чтобы снизить счета за электроэнергию и уменьшить свой углеродный след.

Узнайте больше о тепловых насосах и принципах их работы на нашем веб-сайте или позвоните по телефону (855) 259-2280, чтобы поговорить с членом нашей команды .

Что такое тепловой насос?

Тепловой насос — мощная альтернатива обычной печи и кондиционеру. Тепловой насос, работающий от электричества, представляет собой тип теплообмена, который используется для циркуляции воздуха, чтобы поддерживать тепло или прохладу в доме. Тепловые насосы могут использоваться для обогрева или охлаждения помещения, чтобы поддерживать комфорт в вашем доме круглый год.

Тепловой насос не вырабатывает тепло — он просто циркулирует воздух разной температуры. В зависимости от типа теплового насоса тепло или энергия, используемая для питания насоса, может быть получена из земли (геотермальная энергия) или воздуха (воздушный тепловой насос). В умеренном климате тепловой насос может устранить необходимость в традиционной печи или центральном кондиционировании воздуха.

Какой тип теплового насоса у меня есть?

Информация о типе вашего теплового насоса поможет вам при поиске и устранении неисправностей потенциальных изображений или планировании технического обслуживания. В жилых домах обычно устанавливаются три типа тепловых насосов.

1. Воздушный тепловой насос – этот тип насоса извлекает тепло из наружного воздуха и перемещает теплый воздух по дому вместо выработки тепла за счет сжигания ископаемого топлива. Воздушный тепловой насос можно использовать круглый год как в качестве обогревателя, так и в качестве кондиционера.
2. Геотермальный тепловой насос — этот тип насоса извлекает тепло из земли под вашим двором или подъездной дорогой и передает его в ваш дом с помощью принудительной вентиляции или теплового пола. Летом он кондиционирует воздух, извлекая тепло из воздуха в помещении и направляя его под землю или в водонагреватель для получения бесплатной горячей воды. Геотермальные тепловые насосы в два раза эффективнее воздушных тепловых насосов.
3. Комбинированный тепловой насос – тепловой насос, использующий комбинацию технологий для обогрева или охлаждения помещений.

Как и другие типы систем HVAC, тепловые насосы бывают нескольких разных моделей.

К ним относятся:

• Сплит-система с тепловым насосом
• Бесканальный мини-сплит-тепловой насос
• Комплектный тепловой насос
• Оконный тепловой насос

Если вы все еще спрашиваете себя: «Какой тип теплового насоса у меня есть ?» затем свяжитесь с AireServ®. Ваш местный технический специалист Aire Serv может быстро определить, какой тип теплового насоса у вас есть и требует ли он какого-либо ремонта или обслуживания. Узнайте больше о тепловых насосах и работе тепловых насосов.

Как узнать, есть ли у вас тепловой насос

Хотите узнать, есть ли у вас тепловой насос? Мы вас прикрыли. Вы можете узнать, есть ли у вас воздушный тепловой насос, включив систему отопления и выйдя на улицу, чтобы посмотреть на свой «блок переменного тока». Помните, что тепловой насос на самом деле является теплообменником. Традиционный кондиционер не будет работать, если вы включите тепло, но внешний тепловой насос или воздушный тепловой насос будет работать. Вы узнаете, есть ли у вас тепловой насос, если работает внешний блок.

В отличие от воздушных тепловых насосов, которые обычно располагаются на открытом воздухе сбоку от дома, геотермальные тепловые насосы обычно устанавливаются в подвале или гараже и могут выглядеть как другие домашние отопительные приборы, что может одновременно упростить и усложнить их идентификацию. Другие методы идентификации обоих типов тепловых насосов включают:

1. Проверка этикетки и желтого рейтинга SEER. Они должны указывать, является ли установка тепловым насосом.
2. Проверка термостата на наличие настройки «аварийный нагрев». Тепловые насосы имеют аварийный режим нагрева, который можно использовать в случае неблагоприятных для сезона низких температур.

Требуется обслуживание теплового насоса? Узнайте больше о наших услугах по ремонту тепловых насосов.

Принудительная подача воздуха в сравнении с тепловым насосом

Газовые системы отопления и охлаждения с принудительной подачей воздуха требуют, чтобы теплый или холодный воздух вырабатывался с помощью печи или кондиционера. Тепловой насос обычно использует тепловую энергию из земли (геотермальная энергия) или извне (источник воздуха) для обогрева или охлаждения дома. Благодаря своей конструкции тепловой насос обменивается теплом, перемещая горячий воздух снаружи или под землей для охлаждения дома или втягивая теплый воздух снаружи или с земли внутрь для обогрева дома. Тепловой насос потребляет меньше покупной энергии для работы, чем традиционные кондиционеры или печи.

Расположение тепловых насосов

Тепловые насосы наиболее эффективно используются в домашнем хозяйстве или на предприятиях, расположенных в регионах, где редко бывает отрицательная температура и достаточно мягкий климат. Если вы живете в регионе с частыми отрицательными температурами, важно также установить печь в вашем доме. Ваш термостат можно запрограммировать на включение печи в случае, если температура упадет ниже установленной температуры.

Независимо от вашего местонахождения, Управление по охране окружающей среды утверждает, что «геотермальные системы являются наиболее энергоэффективными, экологически чистыми и экономически эффективными из доступных систем кондиционирования воздуха». Если вы хотите быть более экологически сознательными и снизить ежемесячные счета за электроэнергию, вам может подойти тепловой насос. Даже если вам нужна резервная печь на несколько дней каждую зиму, вполне вероятно, что тепловой насос сэкономит вам энергию и деньги на счетах за отопление и охлаждение дома.

Эффективность теплового насоса

Подобно установке печи или кондиционера, установка теплового насоса в вашем доме связана с первоначальными затратами. Тем не менее, тепловые насосы обеспечивают впечатляющую окупаемость инвестиций. Подсчитано, что воздушные тепловые насосы производят тепла на сумму до 3 долларов на каждый доллар, потраченный на электроэнергию для работы системы. Для геотермальных тепловых насосов это стоит до 4 долларов. Это эффективно!

Водонагреватели с тепловым насосом

Тепловые насосы не ограничиваются системами HVAC. Использование технологий теплообмена, подобных тем, которые используются в системах отопления и охлаждения с тепловым насосом, также используются для нагрева воды. Технические специалисты Aire Serv устанавливают водонагреватели с тепловым насосом в домах по всей территории США и Канады. Узнайте больше о водонагревателях с тепловым насосом и услугах по водонагревателям.

Как эффективно использовать тепловой насос

Тепловой насос работает иначе, чем другие домашние системы отопления и охлаждения, и его следует эксплуатировать иначе. Как правило, при эксплуатации теплового насоса соблюдайте следующие правила:

• Установите тепловой насос на среднюю или средне-высокую скорость вращения вентилятора.
• Если в вашем доме есть вспомогательные системы отопления или охлаждения, отключите их, пока не установите базовый уровень. Вы можете быть удивлены тем, что вам не нужно использовать эти другие системы при использовании вашего теплового насоса.
• Обязательно регулярно меняйте фильтр теплового насоса в соответствии с графиком, рекомендованным производителем.
• Запланируйте регулярное техническое обслуживание вашего теплового насоса и всех других систем HVAC.

Способ эксплуатации домашнего теплового насоса зависит от марки и модели. Обратитесь к руководству по эксплуатации теплового насоса или в местный сервисный центр Aire Serv, чтобы узнать больше об оптимальном использовании и обслуживании вашего устройства.

Все еще взвешиваете варианты? Не торопитесь с решением.
