Инфракрасные полы под ламинат монтаж: Монтаж инфракрасного теплого пола под ламинат своими руками

Содержание

инструкция по укладке ИК пленочного пола

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Преимущества использования пленочного обогрева?

Главное преимущество пленочного теплого пола — никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

  • Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
  • Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
  • Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.
Устройство «пирога» теплого пола

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

  1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
  2. Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
  3. Нагрев поверхности происходит очень быстро и равномерно;
  4. Большой срок службы;
  5. Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
  6. Не создает сухости воздуха в помещении.

Устройство изделия

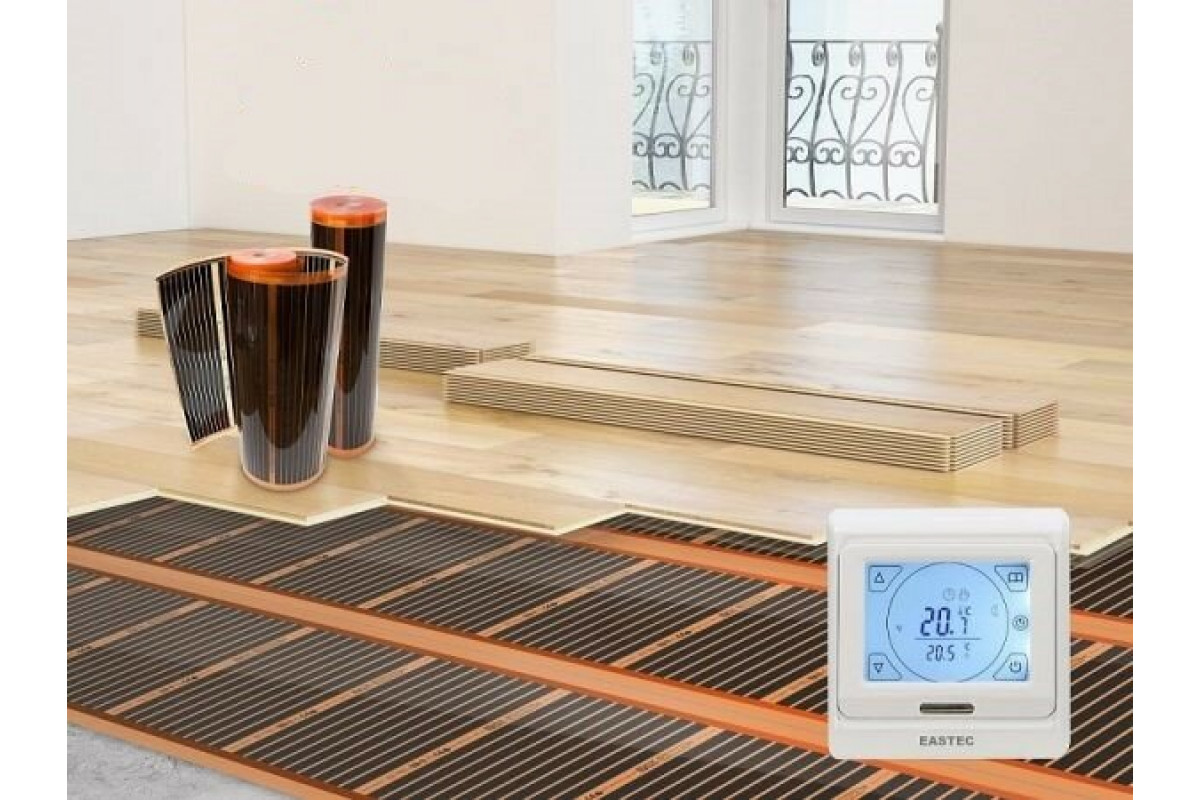

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

  • Электропроводка;
  • ИК пленка;
  • Теплоотражающий материал;
  • Датчики и регулятор температуры;
  • Изоляция для пленки или гидроизоляция;
  • Крепежные зажимы;
  • Также в комплект входит инструкция по монтажу.

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

  1. Составление чертежа и схемы укладки;
  2. Подготовка основания;
  3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
  4. Подключение и пробный пуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.
Памятка об использовании фольгированной теплооотражающей подложки

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

  • Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
  • Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
  • Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

  • Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
  • Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
  • Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

  1. Провода подвести к блоку терморегуляции;
  2. При необходимости использовать штатные соединители;
  3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.
Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

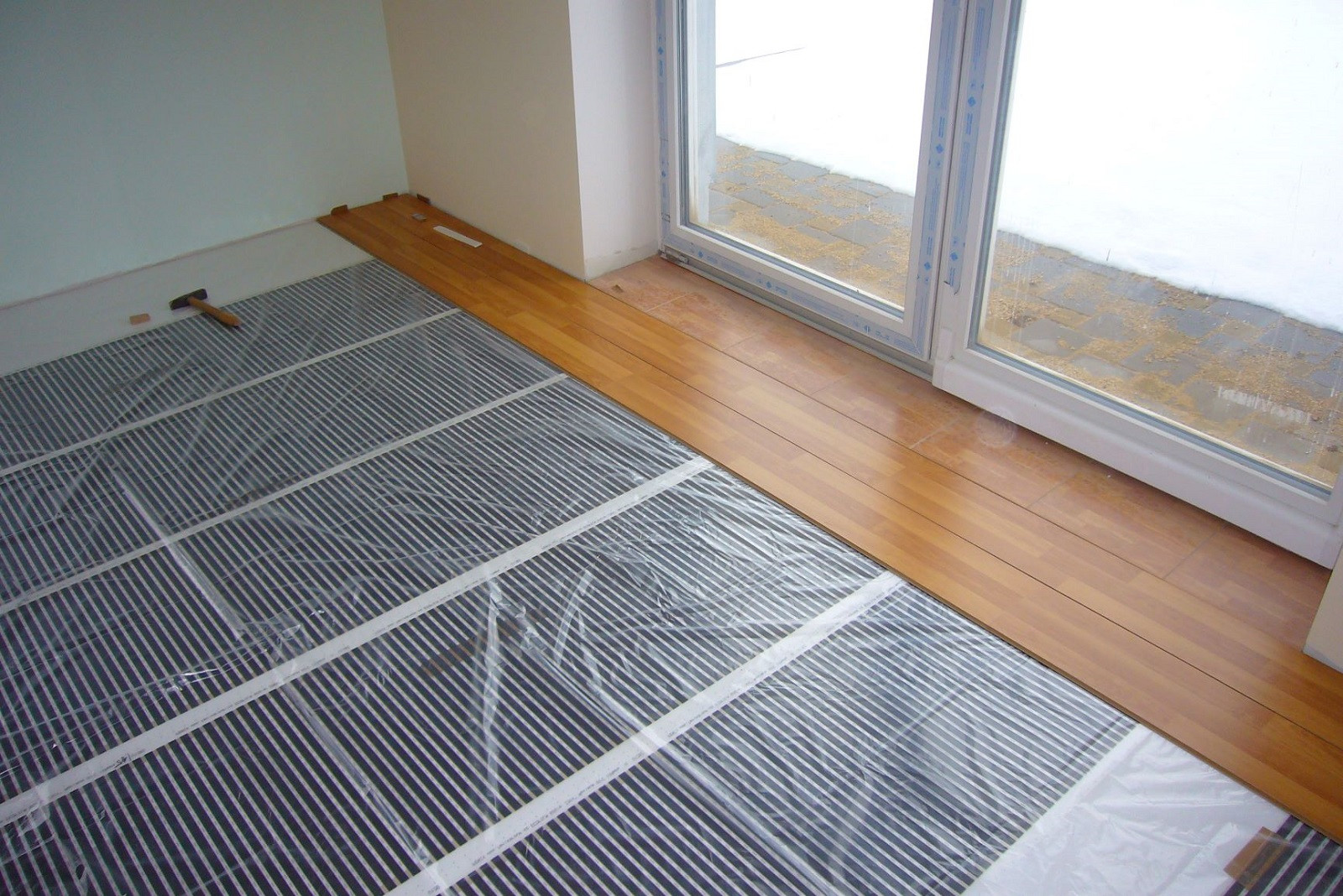

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Итог

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы — плёночный тёплый пол под ламинат.

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание статьи

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.   Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

  • Общая толщина пленки — всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
  • Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» — иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
  • В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
  • Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
  • Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» — можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
  • Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

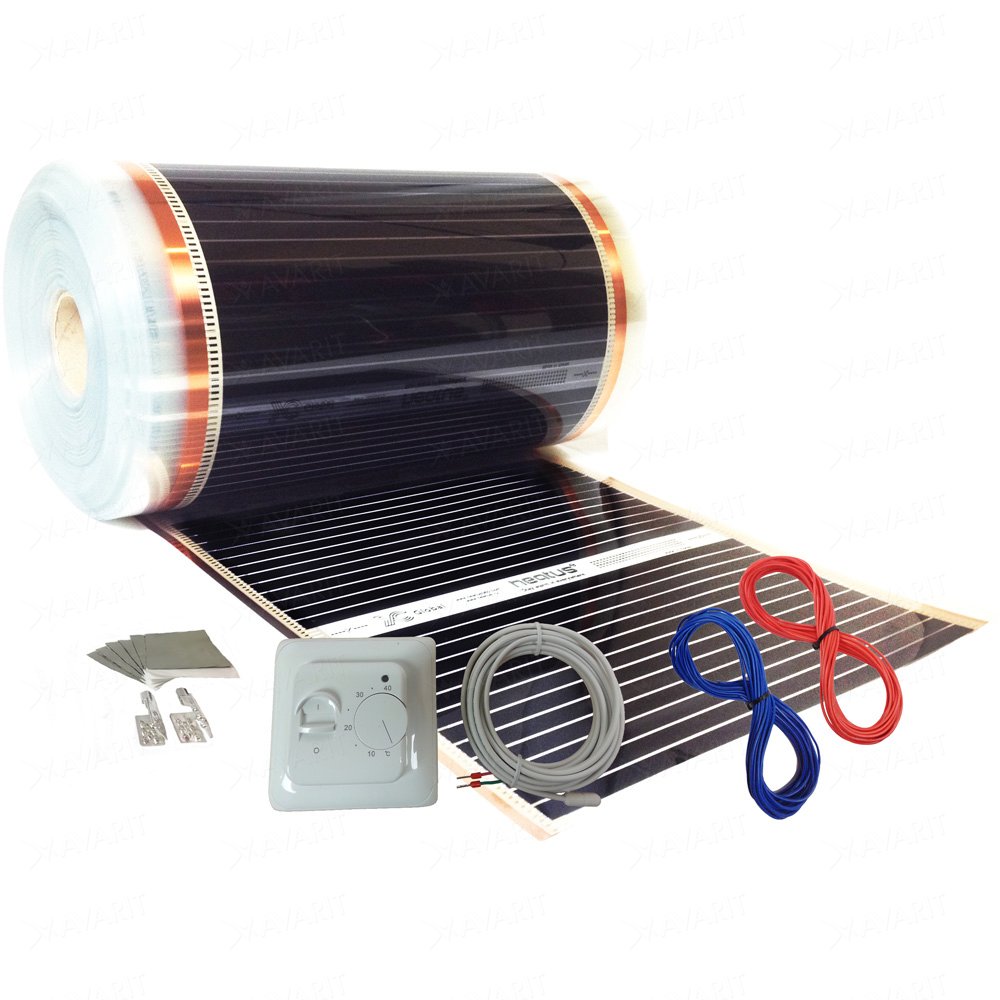

Стандартный комплект пленочного инфракрасного пола

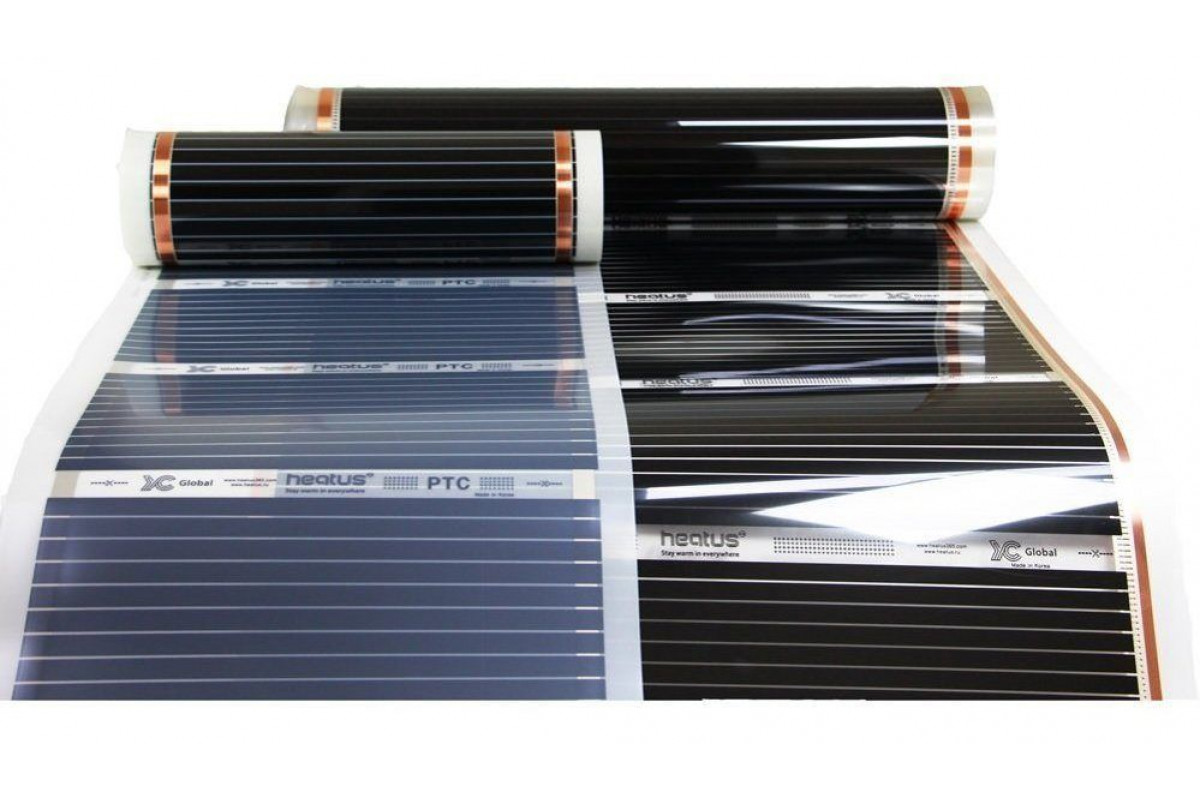

  • Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
  • Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
  •  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
  • Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

  • Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
  • По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250-300 мм.

Пленочные элементы выгоднее располагать вдоль помещения — меньше будет контактных соединений

  • Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
  • Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

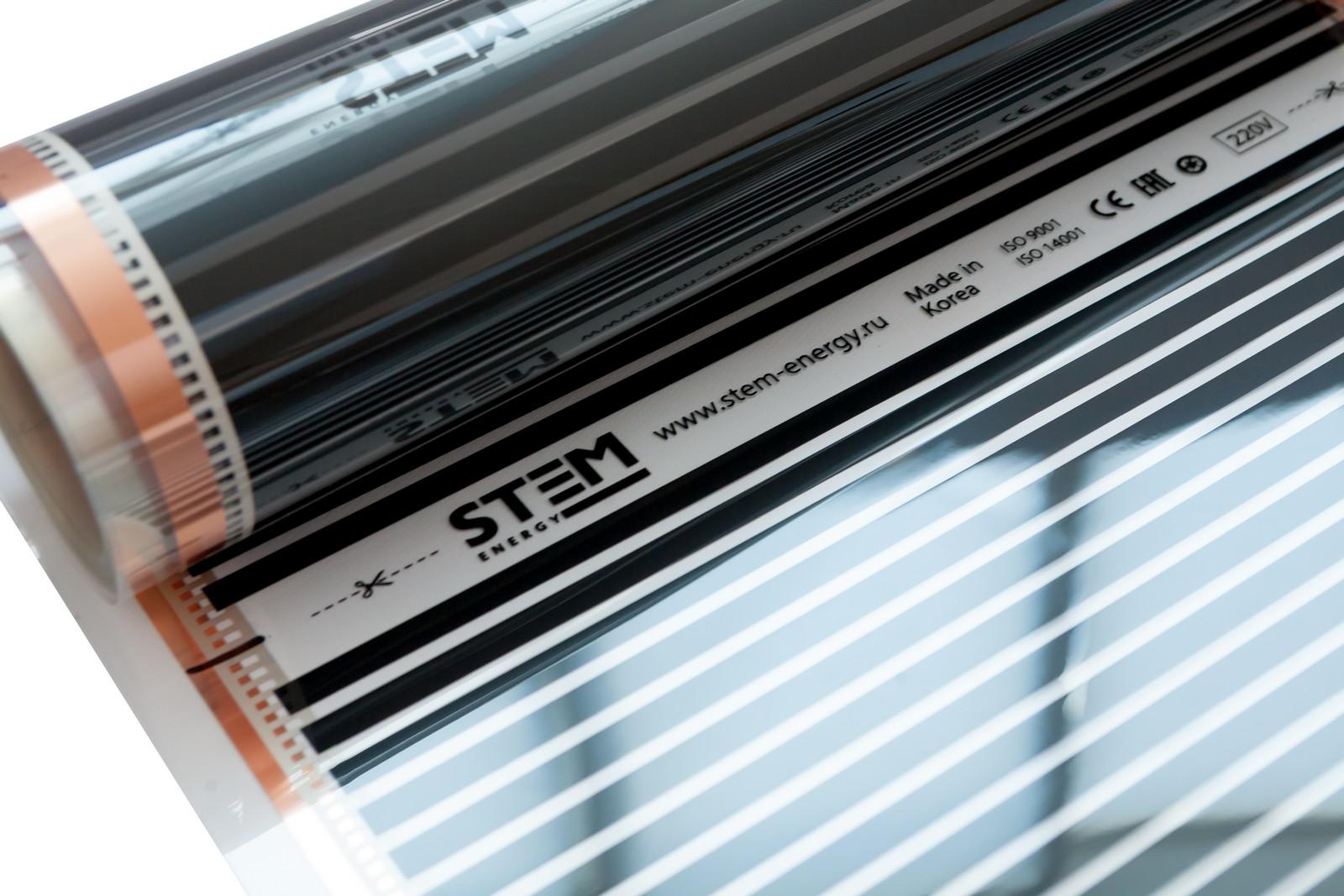

Резка пленки допускается только по специально обозначенным линиям

  • Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
  • Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» — в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

  • В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
  • Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
  • Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и «ноль» заведены с одной стороны пленочного элемента

  • При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

  • Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
  • Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

  • Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
  • Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

  • Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

  • Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
  • После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

  • Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

  • Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы — клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

  • Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

  • Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
  • Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена — требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

  • После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева
  • По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент- если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

  • Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

  • После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
  • Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм — она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150-200 мм, и образовавшиеся нахлесты герметизируются скотчем.

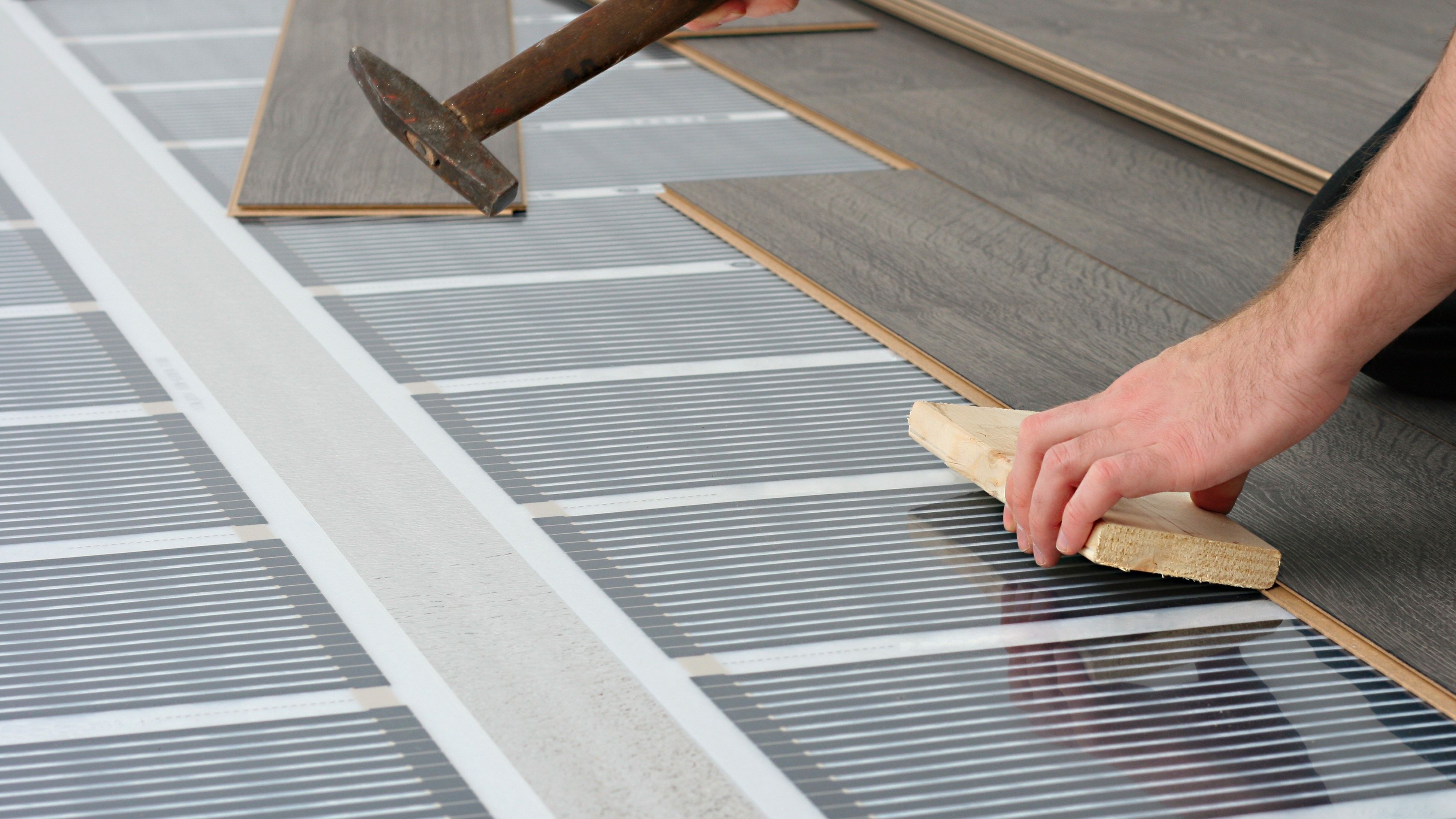

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

  • Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

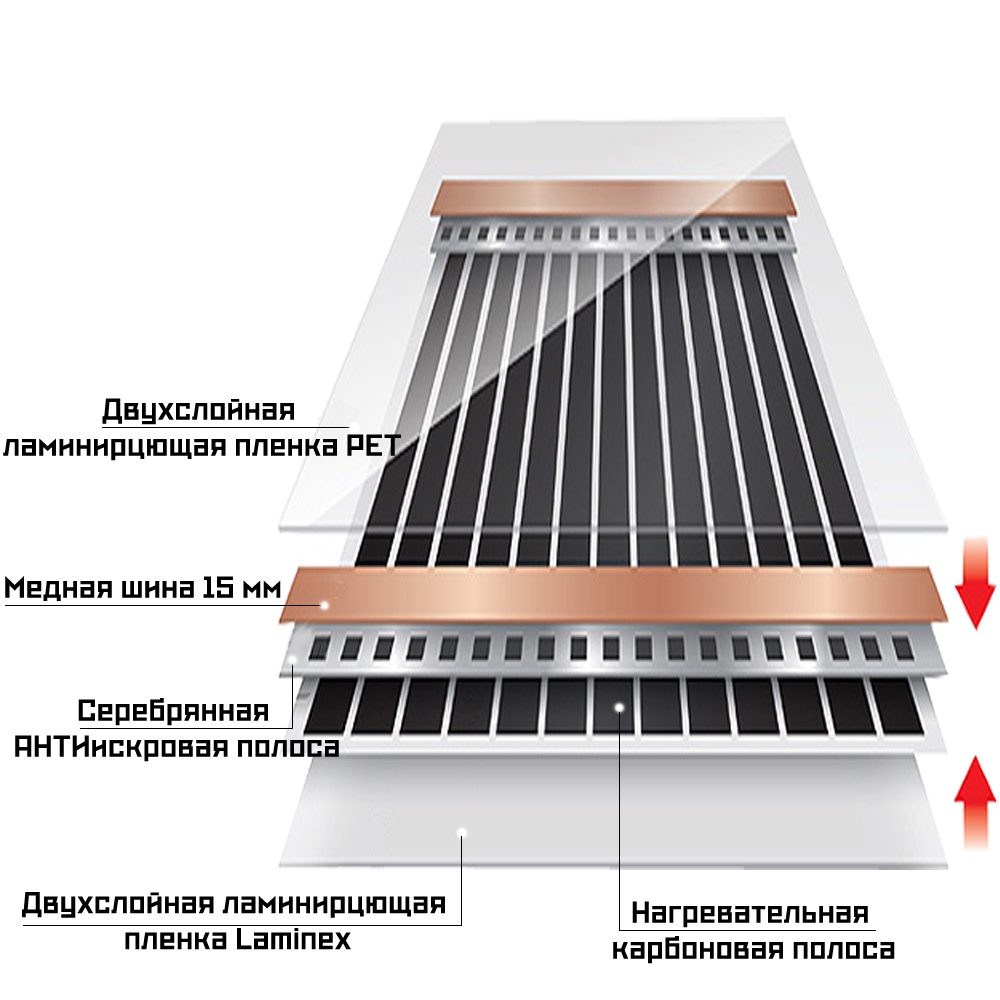

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

  • Материал подготовила: Инна Ясиновская

монтаж, установка, укладка ИК пленочного пола, инфракрасная пленка на фото и видео

Содержание:

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.


Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

  1. Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
  2. Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки (прочитайте: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа»).


Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

  • равномерное распределение тепла по всему помещению;
  • эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
  • температура нагрева пленки не превышает 30-40 оС, что не вредит ламинированным панелям;
  • плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
  • быстрое начало нагревания помещения;
  • удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
  • не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.


Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м2, которая способна нагреваться до 40-45 оС, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. Читайте также: «Как уложить пленочный теплый пол под ламинат».


Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).


В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.


Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.


Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.


Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения.

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.


Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Теплый пол под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему? Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности монтажа и использования теплого пола под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему?

Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности использования инфракрасного пола

Инфракрасный обогрев сравним с теплом живого организма и благотворно влияет на человека. Воздух в помещении прогревается равномерно, не создавая пиковых температур в верхней его части и оставляя комфортной нижнюю, в которой и находятся обитатели жилья. Кроме того, выбирая инфракрасный теплый пол, вы сможете лично оценить слегка ионизированный, не высушенный воздух и антиалергенный эффект, что особенно важно, если в доме есть дети.

Другая особенность пленочных полов в том, что вы можете использовать его для покрытия, как всего помещения, так и отдельных его участков.

Если помещение, в котором устанавливается пленочный пол, имеет нестандартную геометрию, то термопленку с легкостью можно приспосабливать даже в этом случае, благодаря частоте расположения сегментов (через каждые 5-20 см в зависимости от выбранной модели).

Почему инфракрасная пленка?

Выбирая теплый пол под ламинат, необходимо учесть особенности эксплуатации напольного покрытия. Высокая температура нагревательных элементов может испортить ламели, а их недостаточный нагрев не обеспечит комфортной температуры. В этом плане монтаж пленки, обеспечивающей инфракрасный обогрев, становится отпимальным решением. Температура теплого пола под ламинатом не превышает 30 градусов, что соответствует нормам СНиП и не разрушает напольное покрытие. Температура воздуха в помещении составляет порядка 20 — 23 градусов, что обеспечивает комфорт пребывания в нем. А так как основной способ обогрева – инфракрасный, он не влияет на влажность в помещении, а потому и не вредит ламинату. Наиболее щадящий обогрев из ассортимента CALEO у модели полной саморегуляцией мощности CALEO PLATINUM. Она автоматически снижает мощность в необходимых участках после достижения требуемой температуры. Поэтому на неё даже можно ставить мебель, не переживая за сохранность напольного покрытия.

Кроме этого, монтаж теплого пола под ламинат обладает неоспоримыми преимуществами:

  • Укладка пленки происходит очень быстро и может быть выполнена даже самостоятельно. Если поверхность чернового пола ровная, то вам не понадобится использовать клей или стяжку для монтажа.
  • Антиискровая технология предотвращает возможность возгорания, поэтому устройство теплого пола под ламинат пользуется высокой популярностью.
  • Цена инфракрасной пленки доступна для различных потребителей, а возможность приобрести от 1 до 10 квадратных метров в одном комплекте существенно упрощает его укладку.

Теплые полы от компании «Калео Рус» по праву считаются лидерами на российском рынке систем обогрева. Наши полы не только обладают всеми вышеперечисленными преимуществами, но и не устают подтверждать своё безупречное качество с 2006 года!

Технология монтажа под ламинат теплого инфракрасного пола

Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

  • обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
  • отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
  • сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.
Схема инфракрасного теплого пола под ламинат

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

  • электрическая проводка;
  • непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
  • датчики температуры;
  • зажимы для крепления;
  • регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
  • изоляция.
Состав инфракрасного полаПленка для инфракрасного пола

Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

  • нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
  • допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
  • нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.

Схема монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.

Подготовка инструментов и материалов

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:

  • непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
  • электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
  • терморегулятор;
  • специальная пленка с теплоотражающим эффектом;
  • битумная изоляция;
  • контактные зажимы;
  • двусторонний скотч;
  • подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей.

Все что нужно, для подключения теплого полаЛист термической пленки системы инфракрасный теплый пол

Подготовка поверхности

Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:

  • стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
  • при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
  • важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
  • производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.

Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.

Выравнивание полаМонтаж термостатаУкладка подложки с теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.

Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.

Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:

  • все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
  • монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;
  • на шину из меди зажимаются контакты обычными плоскогубцами;
  • в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
  • все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;
  • выполняется установка датчика температуры, причем он фиксируется также изоляцией;
  • в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.

Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.

Крепление инфракрасной пленкиКрепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрениеИзоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.

Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.

На инфракрасную пленку укладывается защитное покрытие

Установка ламината

Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.

Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:

  • поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
  • непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
  • все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
  • укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.

Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола.

Укладка ламината

Пробный пуск системы

После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.

Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

  • одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
  • двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.
Одностороннее и двустороннее подключениеВарианты подключенияПравила подключенияПравильная укладка проводов

Возможные ошибки

В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:

  • перед работой основание пола не очищается от мусора и пыли;
  • имеются значительные перепады и неровности;
  • отсутствие теплоотражающего материала;
  • разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
  • во время укладки медная полоска располагается вверху, а не внизу;
  • установка терморегулятора в труднодоступном месте;
  • плохо заизолированные концы проводов.

Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.

Видео установка инфракрасного теплого пола под ламинат

В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Теплый пол под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему? Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности монтажа и использования теплого пола под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему?

Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности использования инфракрасного пола

Инфракрасный обогрев сравним с теплом живого организма и благотворно влияет на человека. Воздух в помещении прогревается равномерно, не создавая пиковых температур в верхней его части и оставляя комфортной нижнюю, в которой и находятся обитатели жилья. Кроме того, выбирая инфракрасный теплый пол, вы сможете лично оценить слегка ионизированный, не высушенный воздух и антиалергенный эффект, что особенно важно, если в доме есть дети.

Другая особенность пленочных полов в том, что вы можете использовать его для покрытия, как всего помещения, так и отдельных его участков.

Если помещение, в котором устанавливается пленочный пол, имеет нестандартную геометрию, то термопленку с легкостью можно приспосабливать даже в этом случае, благодаря частоте расположения сегментов (через каждые 5-20 см в зависимости от выбранной модели).

Почему инфракрасная пленка?

Выбирая теплый пол под ламинат, необходимо учесть особенности эксплуатации напольного покрытия. Высокая температура нагревательных элементов может испортить ламели, а их недостаточный нагрев не обеспечит комфортной температуры. В этом плане монтаж пленки, обеспечивающей инфракрасный обогрев, становится отпимальным решением. Температура теплого пола под ламинатом не превышает 30 градусов, что соответствует нормам СНиП и не разрушает напольное покрытие. Температура воздуха в помещении составляет порядка 20 — 23 градусов, что обеспечивает комфорт пребывания в нем. А так как основной способ обогрева – инфракрасный, он не влияет на влажность в помещении, а потому и не вредит ламинату. Наиболее щадящий обогрев из ассортимента CALEO у модели полной саморегуляцией мощности CALEO PLATINUM. Она автоматически снижает мощность в необходимых участках после достижения требуемой температуры. Поэтому на неё даже можно ставить мебель, не переживая за сохранность напольного покрытия.

Кроме этого, монтаж теплого пола под ламинат обладает неоспоримыми преимуществами:

  • Укладка пленки происходит очень быстро и может быть выполнена даже самостоятельно. Если поверхность чернового пола ровная, то вам не понадобится использовать клей или стяжку для монтажа.
  • Антиискровая технология предотвращает возможность возгорания, поэтому устройство теплого пола под ламинат пользуется высокой популярностью.
  • Цена инфракрасной пленки доступна для различных потребителей, а возможность приобрести от 1 до 10 квадратных метров в одном комплекте существенно упрощает его укладку.

Теплые полы от компании «Калео Рус» по праву считаются лидерами на российском рынке систем обогрева. Наши полы не только обладают всеми вышеперечисленными преимуществами, но и не устают подтверждать своё безупречное качество с 2006 года!

Технология монтажа под ламинат теплого инфракрасного пола

Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

  • обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
  • отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
  • сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.
Схема инфракрасного теплого пола под ламинат

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

  • электрическая проводка;
  • непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
  • датчики температуры;
  • зажимы для крепления;
  • регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
  • изоляция.
Состав инфракрасного полаПленка для инфракрасного пола

Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

  • нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
  • допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
  • нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.

Схема монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.

Подготовка инструментов и материалов

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:

  • непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
  • электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
  • терморегулятор;
  • специальная пленка с теплоотражающим эффектом;
  • битумная изоляция;
  • контактные зажимы;
  • двусторонний скотч;
  • подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей.

Все что нужно, для подключения теплого полаЛист термической пленки системы инфракрасный теплый пол

Подготовка поверхности

Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:

  • стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
  • при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
  • важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
  • производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.

Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.

Выравнивание полаМонтаж термостатаУкладка подложки с теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.

Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.

Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:

  • все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
  • монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;
  • на шину из меди зажимаются контакты обычными плоскогубцами;
  • в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
  • все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;
  • выполняется установка датчика температуры, причем он фиксируется также изоляцией;
  • в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.

Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.

Крепление инфракрасной пленкиКрепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрениеИзоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.

Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.

На инфракрасную пленку укладывается защитное покрытие

Установка ламината

Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.

Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:

  • поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
  • непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
  • все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
  • укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.

Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола.

Укладка ламината

Пробный пуск системы

После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.

Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

  • одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
  • двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.
Одностороннее и двустороннее подключениеВарианты подключенияПравила подключенияПравильная укладка проводов

Возможные ошибки

В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:

  • перед работой основание пола не очищается от мусора и пыли;
  • имеются значительные перепады и неровности;
  • отсутствие теплоотражающего материала;
  • разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
  • во время укладки медная полоска располагается вверху, а не внизу;
  • установка терморегулятора в труднодоступном месте;
  • плохо заизолированные концы проводов.

Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.

Видео установка инфракрасного теплого пола под ламинат

В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.

Как вам статья?

Мне нравитсяНе нравится

Инфракрасный пленочный теплый пол под ламинат, паркет монтаж установка

Инфракрасный пленочный теплый пол, в отличие от отопительных аналогов, является наиболее подходящим материалом для укладки под легкие покрытия — ламинат, паркет, линолеум и ковролин. Это обусловлено равномерным нагревом карбоновой пленки, которая всей своей поверхностью равномерно излучает инфракрасные лучи дальнего спектра. Еще одно важное преимущество перед кабельными теплыми полами и другими системами отопления — это быстрый и легкий монтаж, с которым справится практически каждый. Также нельзя не отметить, что воздействие инфракрасного излучения полностью безвредное для организма человека. По ощущениям оно похоже на солнечное тепло.

Необходимые материалы для укладки пленочного пола под деревянные и легкие покрытия

Материалы, которые можно приобрести у нас:
  • Пленка нагревательная карбоновая (инфракрасный пленочный обогреватель — ИПО).
  • Соединительные клипсы (один коммутационный комплект включает 2 клипсы).
  • Скотч на битумной основе 25 см (разрежьте на 6 кусков согласно инструкции).
  • Терморегуляторы необходимой мощности с датчиком температуры.
Материалы, которые необходимо приобрести самостоятельно:
  • Электрический провод, по схеме монтажа и с учетом максимальной нагрузки (медь, мин. сечением 1,5 мм2).
  • Теплоизоляционный материал под нагреватель*
  • Полиэтиленовая пленка толщиной от 0,1 мм (гидроизоляция).
  • В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.
Необходимые инструменты:

Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы, молоток и др.

* В качестве изоляционного материала можно применять:
  • Универсальные утеплители для всех видов покрытий: пенополистирол экструдированный, техническая пробка, жидкая композитная система типа «Тезолат», «Керамоизол», «Корунд».
  • Для легких покрытий (ламинат, линолеум): пенополиэтилен или Изолон ламинированный.
  • Любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола. ЗАПРЕЩАЕТСЯ!!! использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).

Ограничение температуры деревянного пола

Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий ограничивают максимальную температуру поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, то в терморегуляторе рекомендуется устанавливать следующие ограничения:

ПокрытиеТолщина, ммОграничение темп., макс. °С
Мягкое дерево, например сосна (0,12 Вт/м*К) 7 32
15 35
20 40
Твердое дерево, например дуб (0,17 Вт/м*К)  7 31
15 34
20 38

Для помещений с плохой термоизоляцией пола интересен вопрос достижения в принципе комфортной температуры поверхности пола при использовании маломощного нагревателя — 80 Вт/м.кв.

Например, если пленка уложена в пол промежуточного этажа без теплоизолятора (т.е. снизу теплое помещение), то для деревянного покрытия толщиной 15 мм максимально возможное повышение температуры поверхности пола относительно воздуха и окружающих предметов составит 6°С.

То есть при средней температуре воздуха и предметов в комнате 20°С для пола промежуточного этажа без изолятора мощности 80-100 Вт/м2 будет достаточно, чтобы достичь комфортной температуры поверхности пола 26°С.

Если же в конструкции такого пола установлен теплоизолятор толщиной 2 см, то повышение температуры поверхности пола относительно воздуха составит максимум 8°С, что дает дополнительную экономию на нагрев.


Видео по монтажу инфракрасного теплого пола под ламинат, паркет и деревянные покрытия.

Все видеоматериалы представлены в ознакомительных целях.
При монтаже руководствуйтесь исключительно инструкцией по монтажу.


Примечания:

  • Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.

 Примечания:

  • Монтаж аналогичен монтажу под ламинат
  • Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
  • Важно!  Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

Примечания:

  • Если вы используете Изолон с отражателем — убедитесь что он не алюминиевый. Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
  • Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных особенностей, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки — ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время возможно приобретение всего в комплекте, где есть даже мелкие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

  • Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.
  • Терморегулятор
  • , Позволяет пользователю настроить требуемый уровень температуры или включить в работу всю систему отопления в определенное время.
  • Датчик температуры
  • , который устанавливается под ламинатом пола.Его основное предназначение — определить уровень температуры в помещении.
  • терминалов.
  • Комплект изоляции.
  • Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
  • Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Сюда входит система подогрева пола и полиэтиленовая пленка, размещенная под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить под ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. Он не будет включать области под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить пленочный ламинатный пол. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения.Ведь при прикручивании отдельных элементов или других видах монтажных работ возможно повреждение нагревательного элемента пола.

Подготовка к установке

Начинать процедуру монтажа пола пленки под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор должен быть удален с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. Иначе качественный теплый пол не получить.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие.Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то уменьшатся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат.Его необходимо обязательно отделить от нагревательных элементов. В противном случае, в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Возможен вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных незначительных перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибковых атак и появлению бактерий. Главное требование — это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена в горизонтальное положение и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов.Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полосу пленки под ламинат можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые вместе создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная друг на друга подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, каждый вариант распределения поверхности ламината в помещении имеет свои особенности. Это инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также при разводке нагревательных элементов и подключении всех компонентов сети лучше всего руководствоваться рекомендациями профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

  • При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
  • Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
  • Если климат в разных помещениях разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать тип ламината для напольного покрытия.
  • При наличии дна подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
  • Экономия провода достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции.Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
  • Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
  • Максимальная длина пленки теплого пола должна быть не более 15 м.При укладке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

Отопление деревянных полов 101: все, что вам нужно знать

27 мая 2020

Заинтересованы в обогреве деревянных полов? Мы не можем вас винить.Если вы когда-либо жили в районе с холодными зимами, вы знаете, что полы с подогревом могут стать отличным обновлением . Лучистое отопление для пола — это экономичный метод сохранения тепла и комфорта в доме, который подходит для многих типов деревянных полов.

Деревянный пол? Да, вы не ослышались! Лучистое отопление для пола подходит не только для плитки или ковра — это также отличный выбор для домов с ламинатными и паркетными полами. Вам не нужно выбирать между ламинатом и твердой древесиной или ковром или ковром.древесина твердых пород или что-нибудь по сравнению с твердой древесиной, чтобы иметь пол с подогревом!

Все, что вам нужно, чтобы начать работу над вашим проектом, — это основы, поэтому читайте дальше, чтобы узнать все, что вам нужно знать о обогреве деревянных полов.

Можно ли обогревать паркетные полы? Какие?

Можно ли обогревать паркетные полы? Абсолютно. Но: не все деревянные полы можно обрабатывать или нагревать одинаково.

Даже если у вас есть лучшие паркетные полы, которые можно купить за деньги, нет никакой гарантии, что они будут лучшими паркетными полами для лучистого тепла.Даже самые прочные деревянные полы не всегда подходят для полов с подогревом! Итак, какие типы деревянных полов подходят для ?

Лучшие виды деревянных полов для лучистого тепла

Прежде всего, нам необходимо обсудить вопрос о твердой и искусственной древесине лиственных пород. Если вы не знакомы, твердая древесина твердых пород (неудивительно) повсюду. Инженерная древесина твердых пород, с другой стороны, состоит из сердцевины из ДВП или фанеры с облицовкой из массива дерева сверху.

В то время как самые лучшие деревянные полы предназначены для расширения и сжатия при изменении влажности, их гибкость может быть недостатком, если они устанавливаются над системой лучистого тепла. Слишком высокая температура может привести к необратимому вздутию, а это испортит любой деревянный пол, который у вас есть. Нет буэно.

Можно ли установить теплый пол под деревянным полом? Конечно! Но нужно быть немного осторожнее. И что бы вы ни делали, убедитесь, что вы не нагреваете паркетную доску толщиной более 18 мм.

Какие породы дерева лучше всего подходят для деревянных полов с подогревом?

Согласно официальному журналу Национальной ассоциации деревянных полов, вы всегда должны выбирать породу древесины с высокой стабильностью размеров. Сюда входят такие породы дерева, как кипарис, мескит, тик, красное дерево Santos и даже черная вишня.

С другой стороны, следует избегать видов с низкой стабильностью размеров, включая бук, клен, белый дуб и гикори. В этот список входят одни из самых распространенных видов деревянных полов, что раздражает.Но помните: высокая стоимость деревянного пола не означает идеального обогрева, поэтому вы можете сэкономить деньги в долгосрочной перспективе, выбрав менее дорогой (но более качественный вариант обогрева)!

Устройство деревянных полов с системой теплого пола

Обогрев деревянного пола — это не только выбор правильного типа деревянного пола, но и правильный выбор метода укладки.

Если вы устанавливаете систему лучистого теплого пола и кладете на нее деревянный пол, у вас есть два варианта: традиционная установка из твердой древесины или установка плавающего пола.Позже вы узнаете, как укладывать паркетные полы более подробно, но основы разбиваются примерно так:

Традиционная установка означает прикрепление новой поверхности к основному полу с помощью гвоздей, клея или скоб (и если вы только что задались вопросом «что такое черновой пол?», Посмотрите его, прежде чем продолжить).

Плавающая установка , с другой стороны, означает укладку пола с использованием системы блокируемых планок, которые защелкиваются вместе. Этот пол с защелкивающимся покрытием позволяет полу «парить» над черным полом, будучи прикрепленным только к самому себе.

Как вы могли догадаться, плавающие полы лучше излучают тепло, поскольку у них больше места для расширения и сжатия. По иронии судьбы, у плавающих полов есть один недостаток: они гораздо чаще встречаются из твердых пород дерева, чем из твердых. А если вы нагреваете деревянные полы, то лучше подойдет твердый. Такова жизнь.

Можно ли обогревать полы из ламината?

Что такое ламинат? Это одна из самых распространенных в мире альтернатив деревянных полов.И хотя его иногда называют искусственным деревянным полом, это совсем не так. Фактически, за последние несколько десятилетий он сам по себе стал одним из самых популярных видов напольных покрытий. Но поскольку ламинат часто выглядит как древесина твердых пород (отсюда и понятие «искусственное дерево»), мы подумали, что включим его и в это руководство.

Итак, можно ли утеплить ламинат? Абсолютно! Нагревание ламината в основном такое же, как и обогрева деревянных полов. Но помните: как и у конструкционной древесины лиственных пород, ламинат имеет композитную основу, поэтому он не , а , который идеально подходит для полов с подогревом.

Кроме того, нужно помнить, что все товары разные. Некоторые ламинатные полы могут нагреваться , а некоторые — нет . Так что, если вы взвешиваете плюсы и минусы плитки и ламината или пытаетесь выбрать между ковром и ламинатом … ну, возможно, вы захотите пойти по пути без ламината. Опять же, все дело в конкретном продукте.

Но не волнуйтесь — даже если в конечном итоге вы не перестанете использовать ламинат, такие продукты, как сборная плитка для пола и ковровая плитка с отшелушиванием и приклеиванием, упростили, как никогда, получение недорогого, прочного пола, который идеально укладывается. теплые полы.

Какие еще типы полов можно обогревать?

Как мы уже упоминали ранее, можно обогревать множество различных типов деревянных полов, но это только верхушка айсберга.

Сравниваете бамбуковый пол с ламинатом? Больше не сравнивайте — оба материала можно нагревать снизу. Ознакомьтесь с нашим руководством по лучшим бамбуковым напольным покрытиям или с этим списком плюсов и минусов искусственных бамбуковых полов, чтобы узнать, почему бамбук такой классный.

Изучите плюсы и минусы пробкового пола? Пробку также можно нагреть с помощью лучистого тепла, если температура не поднимается слишком высоко (даже у лучших вариантов пробкового покрытия есть ограничения).

Это подводит нас к другому вопросу: вы можете безопасно обогреть лот этажей, если выберете правильный продукт. Полы из пробки вы покупаете специально, чтобы выдерживать тепло? Идеально. Дешевый пробковый пол с готовой отделкой, который продает Lowes? Не так много.

Преимущества отопления деревянных полов

Теперь, когда мы рассмотрели практические вопросы, давайте поговорим о преимуществах обогрева деревянных полов!

Вы сэкономите деньги

В каждом руководстве по покупке паркетных полов вы найдете одно: способы сэкономить.И это потому, что хорошие вещи… ну, это не всегда дешево. Система лучистого отопления может быть творческим способом окупить ваши вложения, особенно если вы покупаете высококачественный материал от любого из лучших производителей паркетных полов.

Послушайте, если вам когда-нибудь приходилось спать на верхней койке в летнем лагере, вы слишком хорошо знаете, что жар поднимается. Обогрев деревянных полов окутает дом уютным теплом. Лучистое отопление пользуется отличной репутацией как удобный и энергоэффективный метод обогрева.Фактически, вы можете сэкономить от 25 до 50% на счетах за отопление, обогрев деревянные полы!

Теплый пол — хороший выбор для аллергиков

Печи с принудительной подачей горячего воздуха, дровяные печи и печи на гранулах часто создают много пыли, а печи с принудительной подачей горячего воздуха могут повсюду извергать шерсть домашних животных, волосы и другие твердые частицы. С другой стороны, лучистые полы с подогревом делают именно это — они излучают. Отсутствие движущегося воздуха означает, что пыль не разносится!

Обогрев деревянных полов можно даже при наличии

существующего пола

Ну, может быть.Если у вас есть доступ к нижней стороне вашего чернового пола — возможно, из вашего подвала — вы можете установить теплый пол между балками вашего чернового пола.

Просто помните: системы теплого пола могут быть сложными в установке, и они могут не подойти для начинающих. Это не так просто, как достать трубу из PEX и вставить ее в печь, поэтому обязательно обратитесь за профессиональной помощью.

Деревянные полы с подогревом относительно уникальны

Послушайте нас по этому поводу.Когда вы говорите «полы с подогревом», люди ожидают, что вы будете говорить о ковре или различных типах плитки. Мало кто ожидает с подогревом дров этажа! Использование лучистого тепла под древесиной твердых пород — забавный, интересный и уникальный способ добавить в ваш дом немного привлекательности. Тем более, что существует так много видов деревянных полов на выбор!

Нагреть паркет — это просто — спросите профессионалов

Если есть что-то, что, как мы надеемся, вы переняли из этой статьи, так это то, что деревянный пол нагреть легко, если вы выберете правильные материалы и правильный метод укладки.Вам не нужно бесконечно раздумывать между плиточным полом или деревянным полом, чтобы утром поджарить ноги!

Итак: теперь, когда вы знаете все о обогреве деревянных полов, пора поговорить с кем-то, кто действительно может сделать это — продавцом напольных покрытий. Воспользуйтесь поиском в магазинах напольных покрытий рядом со мной , чтобы найти подходящий в вашем районе! А для получения дополнительной информации обо всем, что касается напольных покрытий, посетите:

Как уложить инфракрасный теплый пол под ламинат

Ламинат с каждым годом становится все более популярным.Сегодня производители предлагают множество различных моделей с разными характеристиками, которые подходят для установки в любых условиях эксплуатации. Известно, что древесина является относительно плохим проводником тепла, поэтому паркет в помещении часто не укладывают, если планируется система теплого пола.

В то же время, не так давно компании-производители стали предлагать потребителям специальные модели, которые можно использовать вместе с ТЭНами, встроенными в пол. При покупке таких моделей вы сможете увидеть на упаковке или наклейке специальную отметку, которая укажет на возможность их использования с теплыми полами.Такую отметку нужно сделать обязательно, поэтому в процессе выбора модели нужно обращать внимание на это обстоятельство.

Специалисты отмечают возможность совместного использования теплых полов и ламината, если пол не слишком толстый. Другими словами, если планируется установка теплого пола и ламинатного пола, то предпочтение следует отдавать наиболее тонким моделям, которые лучше передают тепло (оптимальный вариант — толщина 7-8 мм).

Существует несколько видов теплых полов, но при установке ламината в комнате рекомендуется отдать предпочтение инфракрасной пленке.Инфракрасный теплый пол под ламинатом имеет высокий уровень теплопередачи, а ламинированные панели не будут слишком сильно нагреваться, поэтому не будет негативного воздействия на конструкцию пола.

Кроме того, инфракрасная пленка позволяет обеспечить максимально равномерный обогрев помещения, что очень важно для создания в помещении благоприятного микроклимата.

Инфракрасный теплый пол — это тип электрического теплого пола, но его работа рассчитана на экономное потребление энергии.В случае повреждения какой-либо части инфракрасной пленки, то нагрев продолжит работать в обычном режиме, и отключится только поврежденный участок.

Также к преимуществам выбора инфракрасного теплого пола под ламинат можно отнести:

  • Установка ТЭНов займет не более часа и все можно сделать своими руками;
  • Нет необходимости в цементной стяжке, использовании клеев и других составов;
  • Работу теплого пола можно начинать сразу после укладки ламината;
  • Во время работы инфракрасная пленка не выделяет никаких вредных веществ;
  • Средний срок службы при нормальных условиях эксплуатации — несколько десятков лет;
  • Не требует ухода за пленкой;
  • Нет необходимости покупать и настраивать дополнительные устройства и агрегаты для работы пленки;
  • Можно выбрать определенный режим отопления для конкретной ситуации.

Несмотря на значительные первоначальные затраты, инфракрасная система теплого пола окупается за несколько лет эксплуатации. Естественно, изначально дешевле будет проложить кабельный или водяной теплый пол. Но использование таких ТЭНов не рекомендуется многими производителями ламината (особенно, если нет возможности контролировать температуру нагрева системы).

Конечно, у такого решения есть и недостатки, к которым можно отнести следующие факторы:

  • Относительно дороговизна ТЭНов.За самую простую пленку придется заплатить порядка 900-1500 рублей за кв.м. Как ни странно, даже вполне приличные модели из ламината стоят дешевле;
  • Запрещается использовать инфракрасный теплый пол в помещениях с повышенной влажностью (это в большей степени из-за сложности монтажа и обеспечения защиты электрических элементов) ;
  • Необходимость качественного, идеального, ровного чернового основания под укладку, что также влечет за собой дополнительные затраты. Если на поверхности напольного покрытия есть дефекты, то нагревательные элементы могут прийти в негодность из-за поступающей нагрузки.

Как проходит установка?

Установка инфракрасного теплого пола не требует особых навыков и серьезных трудозатрат. В этом случае сначала нужно проделать некоторую подготовительную работу. Сначала очищается шероховатая поверхность от грязи, затем выравнивается основание. После этого укладывается гидроизоляционный слой (можно использовать полиэтиленовую пленку с полипропиленовым покрытием). Эта пленка будет выступать в качестве подложки.

Укладка инфракрасной пленки осуществляется непосредственно на слой гидроизоляции, что позволит сэкономить излучаемую тепловую энергию.Нужно заранее подумать, чтобы ТЭНы не располагались под шкафом, техникой и другими громоздкими предметами. После укладки пленки ламинированные панели укладываются по любой схеме и технологии.

Очень важно, чтобы выбранный теплый пол был оборудован термостатом и терморегулятором, чтобы можно было самостоятельно регулировать и устанавливать необходимую температуру. Следует учитывать, что ламинатные покрытия, даже те, которые подходят для использования с теплыми полами, вряд ли смогут выдержать постоянный нагрев до 29-30 градусов.Оптимальный режим теплого пола — не более 27 градусов.

Если есть сомнения в правильности работы, то лучше пригласить для этого специалистов (с учетом стоимости теплых полов и полов, это будет рациональным решением). Монтаж инфракрасного теплого пола для пола из ламината можно производить в любом помещении по размеру и форме, ведь габариты никак не влияют на работу секционных ТЭНов.

Установив теплый пол под ламинатом как единственный или дополнительный способ обогрева помещения, можно значительно повысить степень комфорта по сравнению с другими вариантами.Чтобы составить схему расположения элементов и завершить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Ты согласен?

Мы расскажем, как выбрать напольное покрытие, которое может работать в паре с системой нагревательной пленки. Здесь вы узнаете, как правильно расположить составляющие теплого пола и как правильно их соединить. Приняв во внимание наши советы, вы сможете самостоятельно пройти все этапы сложной, но вполне доступной работы.

Качество работы и срок службы теплого пола, уложенного под ламинат, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки разводки инфракрасных диапазонов необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель — это гибкая узкая ткань, помещаемая под напольное покрытие и содержащая нагревательный элемент.Он преобразует электрическую энергию в инфракрасные тепловые волны.

Нагрев ламината или другого материала происходит снизу из-за попадания на него излучения. После прогрева поверхности пола по толщине тепло выделяется в воздух отапливаемого помещения.

Галерея изображений

Полы с подогревом — практичная, современная и эффективная система отопления, которая набирает популярность и активно применяется в новых квартирах. Это не очень дорого и доступно даже гражданам со средним достатком.К тому же, в отличие от водяной системы, инфракрасный теплый пол под ламинат реализуется намного проще, что является еще одним плюсом.

Принцип действия

Обычные системы отопления работают по схеме прямого теплообмена. Например, батареи получают энергию от горячей воды, которая нагревается в ближайшей котельной. Затем эта энергия передается воздуху в комнате, и, таким образом, тепло распределяется по комнате. То же самое и в случае использования электронагревателей, только там нагревается ТЭН.

В теплых полах, созданных на основе водных или электрических (не инфракрасных) систем, также происходит простейший теплообмен, только в этом случае нагревается стяжка, под которой находится кабель или трубы. Недостаток таких систем — инерционность. На предварительный прогрев пола уходит много ресурсов, но с другой стороны, при отключении электроэнергии пол остывает медленно, так как трубы или кабели под стяжкой некоторое время не остывают.

Пленочный теплый пол под линолеум или плитку работает иначе.Здесь под поверхностью (плиткой, линолеумом или ламинатом) находятся прозрачные полиэфиры с полосами (или пастой) с углеродным покрытием. Каждая полоска подключена к медной шине — на нее подается напряжение. При прохождении тока через угольную пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина очень мало нагреваются. Генерируемый поток инфракрасной энергии нагревает поверхности, на которые он попадает, в данном случае пол. Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для нагрева.Аналогом является солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают поверхности, встречающиеся на их пути.

Принцип работы инфракрасных систем известен давно и успешно применяется в настенных, потолочных или подвесных обогревателях. Он успешно доказал свою эффективность на протяжении многих лет. С развитием технологий научились укладывать инфракрасный теплый пол под ламинат или другое покрытие. Это стало возможным благодаря развитию пленочных нагревателей с углеродным покрытием.

Преимущества

Этим системам присущ ряд преимуществ:


Ну и последний плюс это цена. Монтаж пленочного теплого пола под линолеум обойдется намного дешевле, чем выполнение сложного водяного охлаждения пола. Дело в стоимости монтажа, а не в самом фильме. Однако, в зависимости от производителя, сама пленка может быть дешевле «устаревших» систем теплого пола.

Установка

Монтаж инфракрасных полов предлагают разные строительные бригады — это обычная услуга.Но с установкой можно справиться самостоятельно, имея хотя бы минимальные знания в области ремонта и краткую инструкцию, как установить инфракрасный теплый пол. Если все сделать правильно, то такая установка проработает дольше срока, гарантированного производителем.

Выравнивание

Самый первый этап — выравнивание пола. Естественно, старое покрытие необходимо полностью удалить, поверхность вымыть и удалить пыль. Если в самой плите перекрытия остались небольшие ямки (они могут образоваться еще на этапе строительства дома), то их можно просто засыпать песком.

Если пол ровный, то прямо на него необходимо укладывать специальный материал, отражающий тепловое излучение. Пленка теплого пола стоит недорого и укладывается по всей площади — вплотную к стенам. Чтобы избежать смещения, этот материал можно прикрепить к полу двусторонним скотчем — просто приклейте его по периметру. Наличие теплоотражающей поверхности увеличивает эффективность теплого пола и значительно снижает потери тепла через днище. Если в полу были ямы, то этот материал их полностью закроет.

Размещение термопленки

Перед тем, как разместить саму пленку, нужно спланировать ее положение в комнате и составить примерную схему подключения пленочного теплого пола. Для этого нужно заранее знать будущее расположение мебели в комнате, так как инфракрасные элементы не должны находиться под шкафом или диваном. Если нет четкого плана, то желательно разместить пленку на расстоянии 60–70 см от стен.

В жилых помещениях часто используется стандартная раскладка термопленки: несколько полос в центре комнаты по длинной стороне.Когда место определено, полосы пленки необходимо разрезать на кусочки нужного размера и уложить на пол медной пленкой вниз или вверх (смотря как указано в инструкции). Причем располагать их следует так, чтобы подводка была на одной стороне.

Расстояние полос между собой индивидуально. Один производитель разрешает их ставить встык (чаще всего), другой рекомендует оставлять между полосами пространство 3-4 см. Но никто никогда не допускает перекрытия полос — это чревато их перегревом и выходом из строя.

Если расстояние между двумя-тремя полосами будет больше допустимого, то это приведет к неравномерному прогреву пола — будет меньше и более теплых участков с разницей в 2-3 градуса, хотя заметить их непросто. .

Изоляция

В комплекте с термопленкой обычно идет специальная изолента со специальными зажимами, с помощью которых пол подключается к сети. Также в комплекте идут кабели, датчик температуры и термостат (не всегда).Кабели обычно имеют поперечное сечение, рассчитанное на пропускание тока заданной мощности.

С помощью битумной пленки закрываются места разреза шины. В первую очередь их приклеивают к участкам стороны, на которые не подводятся провода. Проще говоря, он используется для замыкания «разомкнутых» контактов. Наклеивать пленку нужно качественно, то есть без пузырьков воздуха. При первом приложении напряжения пленка нагревается, слегка плавится и принимает форму соединения, которое необходимо защитить.

На обратной стороне полосы открыт контакт. К каждому из них прикреплена клипса — она ​​входит в комплект. Его необходимо установить с помощью плоскогубцев таким образом, чтобы специальные шипы протыкали пленку и доходили до самой шины. Зачищенные концы кабеля прикрепляют к зажимам в соответствии с инструкцией (четко указано, где подключена фаза, ноль, земля), открытый контакт замыкается битумными пленками. Полосы теплого пола соединены между собой последовательно, так что при подаче напряжения они работают одновременно.Также желательно скрепить их между собой скотчем, чтобы исключить их перемещение под линолеум или ламинат, плитку.

Подключение

Концы кабелей подводятся к термостату, который крепится к стене. Может не входить в комплект, иногда регулятор нужно покупать отдельно. Помимо «фазы» и «нуля» к термостату должен быть также подключен кабель датчика контроля температуры. Сам датчик умещается под черными полосами пленки — он измеряет по ним температуру, что позволяет системе точно контролировать нагрев.Поскольку датчик имеет некоторый объем, он может создать выпуклость на полу. Чтобы пол был ровным, в теплоизоляционном материале под ним вырезается небольшое отверстие.

Термостат устанавливается на стене — в месте, к которому жители имеют свободный доступ. К нему подключаются кабели: фаза, ноль, земля, от датчика контроля температуры. Подключение осуществляется по инструкции выбранного термостата или самого теплого пола, но все интуитивно понятно человеку, имеющему хотя бы опыт установки и подключения обычных розеток.Если пленочный теплый пол для ковролина, ламината или плитки состоит из нескольких элементов, то скручивать из них провода нельзя — для этого есть сертифицированные клеммные соединения.

Перед тем, как подключить инфракрасный теплый пол к домашней электропроводке, необходимо знать, на какую нагрузку он рассчитан. Чаще всего, если мощность пола превышает 2,5 кВт, то провод от регулятора выводят на щиток — в отдельный автомат. Было бы глупо «вешать» такую ​​мощную систему на домашнюю проводку.Когда все подключено, система тестируется. Если все работает нормально, можно переходить к следующему шагу.

Укладка гидроизоляции и ламината

Для защиты элементов пола от попадания воды на него укладывается гидроизоляционная пленка. Он не имеет рельефа и очень тонкий, поэтому не влияет на эффективность установки и беспрепятственно пропускает инфракрасное излучение. Слой гидроизоляции наносится не на всю площадь пола, а на сами пленки с выступами по краям.Ну а дальше следует укладка ламината, плитки, линолеума или паркетной доски. Так осуществляется монтаж пленочного теплого пола своими руками. То есть здесь все интуитивно понятно даже самому неопытному мастеру.

При укладке напольного покрытия здесь используются стандартные схемы.

Эксплуатация

После того, как уложен пленочный инфракрасный теплый пол под ламинат, необходимо сохранить план его размещения в помещении с указанием отступов от стен.Это даст возможность правильно переставить в комнате основания «наездов» элементов мебели на зоны с инфракрасными диапазонами. Если на полу необходимо установить какие-либо элементы с креплением к потолку, то расположение ТЭНов тоже пригодится.

Когда подключение инфракрасного теплого пола выполнено, и поверх него уложено напольное покрытие, сразу включать установку на полную мощность не рекомендуется. Линолеум или ламинат должны «адаптироваться», поэтому для начала желательно установить температуру 15–20 градусов, добавляя ежедневно 3-4 градуса.Если на пол укладывают плитку, то клей (или раствор), на который она крепится, сначала должен высохнуть при естественной температуре. Да и медленное повышение температуры позволит понять всю эффективность пленочного теплого пола под плитку или ламинат и определить оптимальное значение.

Производителей

Говоря о том, какой пленочный теплый пол лучше, можно привести в пример разные производители, предлагающие эффективные решения. На сегодняшний день наиболее популярными производителями являются Daewoo, Caleo, Heat Plus

.

Лучшим брендом считается Caleo — это южнокорейская компания, предлагающая крутые современные решения в виде инфракрасного теплого пола из ламината, паркетных досок, плитки.Пленки «Калео» надежные и прочные, очень тонкие, при правильном монтаже прослужат лет десять, единственный недостаток — хрупкость изделия. Толщина пленки всего 0,42 мм, поэтому при укладке инфракрасного теплого пола под ламинат или линолеум нужно делать очень аккуратно, иначе можно просто повредить пленку.

Heat Plus — популярный бренд премиальных фильмов. Если вам необходимо установить инфракрасный теплый пол своими руками под плитку, то с большой долей вероятности придется выбирать пленки именно этого производителя, а именно модели Silver.Он имеет высокую температуру плавления, что делает его безопасным и эффективным при использовании в сочетании с керамической плиткой.

Заключение

Установка инфракрасных полов под плитку, линолеум или ламинат — популярная услуга ремонтных бригад. В современных квартирах такая система отопления применяется очень часто, что говорит о ее эффективности и надежности. Кроме того, разные производители предоставляют на свои системы гарантии — от 10 лет и более.

Видео по теме

Ламинат, несмотря на внешнее сходство с натуральным деревом, по теплоемкости отличается в худшую сторону.Но если под ламинат поставить инфракрасный пол, то дополнительный обогрев не понадобится. Можно ли укладывать ламинат на инфракрасный пол? Насколько безопасно, как предотвратить перегрев, ведь перегрев может привести к пожару.

Можно ли укладывать ИК-пол под ламинат?

По теплоемкости ламинат значительно превосходит плиточное покрытие, кроме того, имеет низкую теплопроводность. Но слишком высокие температуры негативно сказываются на ламинированных полах, поэтому пол не допускает перегрева.

Если под ламелями установить систему водяного или электрического обогрева, это приведет к повышению температуры нагревательных элементов и может привести к деформации покрытия. Для ламината нежелательны колебания температуры. В этих системах этого не избежать, а потому от этой идеи лучше отказаться. Плюс к этому значительно увеличатся счета за воду и электричество.

При укладке инфракрасного пола под ламинат обеспечивается равномерное распределение теплового излучения по объему покрытия и очень быстрое прогревание помещения.При правильном монтаже тепловое излучение не передается на грубое основание, на которое кладется пленка, поэтому тепло будет использовано рационально.

Пленочный пол под ламинат — лучшее решение для организации теплых покрытий.

Технология укладки под ламинат

Перед тем, как приступить к монтажу, необходимо заранее выбрать тип покрытия, рассчитать его необходимый объем, спланировать расположение ТЭНов и разработать общую схему системы.

Возможные схемы укладки

Необходимо определиться с точками размещения блока управления и термостата — именно здесь подключаются все провода. Для прокладки и сокрытия кабелей делается паз, в который укладывается гофрированная труба, либо предусматривается устройство поверхности в закрытом ПВХ-боксе.



Эскиз составлен с обязательным учетом следующих требований:

  1. Инфракрасную пленку под ламинатом необходимо разрезать на элементы меньшей площади только по контурам обрезки, указанным производителем.
  2. Чтобы минимизировать количество стыков, пленку следует укладывать вдоль комнаты.
  3. От стационарных обогревателей и стен необходимо отступать 25-30 см.
  4. Нагревательные элементы нельзя класть под массивную мебель — это приведет к перегреву пленки, что приведет к чрезмерному расходу электроэнергии или ее выгоранию.
  5. Между соседними элементами покрытия должно быть расстояние не менее 5 см. Укладка элементов пленки друг на друга или перекрещивание не допускается.
  6. Покрытие площади пола до 40-60% считается достаточным для обогрева помещения.

На рисунке также должна быть обозначена схема подключения кабеля, которую можно выполнить одним из двух способов:

  • соединительные элементы с одной стороны;
  • подключение нуля и фазы с разных сторон.

Во втором случае пересечение фазы и нуля исключено. Работа требует внимания в процессе установки, в результате ошибки может произойти короткое замыкание.


Не менее важно заранее определить расположение датчика температуры — желательно, чтобы он находился в самой холодной части комнаты или посреди ковра. При этом следует учитывать длину «родного» кабеля, чтобы его хватило для подключения к соответствующему блоку термостата.

Когда схема составлена ​​и сверена, можно приступать к укладке пленочного пола под ламинат.

Подготовка основания

Рассмотрим процесс устройства пленочного пола при условии, что черновое покрытие уже заранее подготовлено к работе. Предварительно выровнена, проверена горизонтальность, устранены все неровности, проведена обработка специальными пропитками — обеспыливанием и упрочнением.

Подготовка фундамента включает несколько видов работ:

  1. Тщательная очистка, при которой весь имеющийся мусор удаляется, поверхность пылесосится для удаления даже мелких частиц пыли.
  2. Чтобы исключить нагрев бетонной стяжки, что крайне нерационально, на черновое покрытие укладывают теплоотражающий материал фольгированной стороной толщиной 2 мм и более. Укладка этого материала производится фольгой вверх. Крепление к полу осуществляется двусторонним скотчем, полосы стыкуются в стык, соединяются самоклеящейся лентой.
  3. Толщина теплоотражателя подобрана таким образом, чтобы в нем можно было проделать отверстия для клемм, кабелей и датчика температуры.На месте установки устройства линия теплого пола не должна располагаться над пленочным материалом, чтобы не мешать последующей укладке финишного покрытия.

Правила укладки пленки

Раскрой и укладка пленки производить в строгом соответствии с существующей схемой. При резке, укладке и перемещении пленки необходимо соблюдать особые меры предосторожности. Случайные порезы или повреждение излучающих и токопроводящих частей недопустимы. В этом случае сайт удаляется и не применяется.


Соединения вдоль линии резки не будут задействованы в переключении; их следует сразу же заизолировать битумной лентой-герметиком.

Поместите инфракрасные фольгированные обогреватели так, чтобы медная полоска находилась внизу. Наклеить пленку на термоотражатель можно обычным скотчем.


При установке зажимы для контактов погружаются в прорезь так, чтобы одна часть клеммы оказалась внутри, а другая — ниже поверхности пленки. Затем зажим обжимают плоскогубцами для обеспечения надежного контакта.


Прокладка кабеля также выполняется по существующей схеме. Концы проводов зачищаются и погружаются в заранее установленный зажим, обжимаются плоскогубцами.


Затем устанавливается термодатчик, расположенный под пленкой примерно по центру листа таким образом, чтобы его рабочая поверхность располагалась на черной изополосе. Устройство крепится битумной лентой, которая также изолирует все точки подключения клемм. Ленту необходимо приклеивать сверху и снизу, так можно полностью обеспечить герметичность сборки.Клеммы с проводами лежат в специальных пазах в подложке и крепятся к ленте.


Подключение термостата и проверка работы

Каждый кабель подводится к месту установки термостатического регулятора.

Меры предосторожности:

  • Если разработанная схема предусматривает собственный соединительный кабель для каждой из секций пола, то нельзя допускать перекручивания проводов, так как это может привести к снижению надежности контактов, перегреву жил и возникновению дуги.
  • В этом случае рекомендуется использовать стандартные соединительные устройства, надежность работы которых не вызывает сомнений, например, клеммные колодки «Wago».

Для подключения электрообогрева рекомендуется пригласить профессионального электрика, который сможет подобрать подходящий по мощности автомат, подключить силовой кабель к блоку управления.

Подключение инфракрасного теплого пола к обычной бытовой розетке 220 В не допускается.В целях безопасности разрешается подключать систему только через специальное устройство, обеспечивающее надежную защиту — УЗО.


После подключения всех проводов и проверки качества коммутации система тестируется. Если к работе нет претензий, можно приступать к работе с ламинатом — финишным покрытием.

Укладка ламината

Между установленной нагревательной пленкой и ламинатом укладывается слой гидроизоляции. В качестве такого материала можно использовать плотную ПЭТ-пленку или фирменную подложку, поставляемую с системой.


Участки утеплителя накладываются внахлест внахлест 15-20 см, соединительные линии проклеиваются скотчем. Гидроизоляция призвана обеспечить безопасное функционирование пола в случае непредвиденных обстоятельств, например, проливания на пол ведра с водой.

Технология укладки ламелей не имеет особых особенностей, она производится в зависимости от типа замкового соединения и инструкции производителя покрытия.

После того, как ламели уложены, можно включать систему, выставив на регуляторе температуру от 25 до 28 градусов.

Как выбрать ламинат для инфракрасного пола?

Толщина ламината, который считается хорошим теплоизоляционным материалом, отличается. Поэтому не все типы ламелей совместимы с системой инфракрасного обогрева.

При выборе ламината подходящей марки следует обращать внимание на следующие факторы:

  1. Маркировка.Материал, пригодный для инфракрасного обогрева, отмечается производителями специальным значком. Также в инструкции по обращению с ламелями указывается допустимая температура нагрева, рекомендуемый тип теплого пола.
  2. Прочность и долговечность ламината. Для систем фольгового отопления подходят классы 32 и 33.
  3. Параметр термического сопротивления. Чем выше этот показатель, тем большую стойкость имеет материал. Для инфракрасных полов следует выбирать ламинат с низкими параметрами, малой плотностью и толщиной.При укладке слишком плотных ламелей на нагрев покрытия уйдет слишком много энергии, комната будет нагреваться медленно.
  4. Способ подключения. Ламели соединяются двумя способами — замком и клеем. В нашем случае лучше отдать предпочтение замку, который может иметь врезные замки или защелки.
  5. Допустимая температура нагрева инфракрасных полов — 27 ° С.

Требования предъявляются также к основанию, выравнивающему все неровности и шероховатости пола. Его следует выбирать толщиной 1-3 мм и иметь высокие теплоизоляционные свойства.

Ламинат

— очень популярный вид напольных покрытий благодаря своим характеристикам, таким как долговечность, эстетичность, удобство, а также невысокой стоимости. Однако такое покрытие не имеет должного уровня теплоизоляции, то есть при укладке на холодный бетон без слоя утеплителя ламинатный пол приобретет такую ​​же низкую температуру.

Чтобы пол оставался теплым на ощупь, можно положить инфракрасный пол под ламинат. Что это такое, и каков метод его монтажа, мы расскажем далее в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне под силу рядовому человеку, хотя некоторые нюансы и рекомендации необходимо учитывать.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто предназначены для установки под ними дополнительной системы обогрева. Оптимальным решением в этом случае будет теплый пол — пленка под ламинат.Никакой другой вид отопления — водопроводные трубы, электрические нагревательные маты или кабели — не будет настолько хорош, насколько это возможно.

Инфракрасная пленка под ламинат имеет следующие отличия от других видов обогрева:

  1. Возможность плавной регулировки температурного режима … Ламинат очень чувствителен к сильным колебаниям температуры, поэтому со временем он может деформироваться, начать скрипеть, а между ламелями появиться зазоры. В случае водяного отопления, его нагрев можно регулировать только в том случае, если он автономный и оборудован терморегулятором.Однако такая система требует еще и заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и целесообразно в помещении.
  2. Нет необходимости в дополнительной стяжке … Инфракрасный теплый пол под ламинатом не требует дополнительной стяжки. Но другие теплые полы электрического типа, такие как нагревательные маты или нагревательные кабели, основаны на принципах сопротивления, поэтому их необходимо залить стяжкой. К тому же такие виды нагрева неравномерно нагревают поверхность.


Помещение обогревается за счет инфракрасных тепловых волн длиной 5-20 мкм, которые повышают температуру воздуха и всех предметов в помещении.

Достоинства пленочного теплого пола:

  • равномерное распределение тепла по помещению;
  • КПД обогрева, а также энергосбережение инфракрасных систем обогрева — на 30% выше по сравнению с резистивным теплым полом;
  • температура нагрева пленки не превышает 30-40 o C, что не вредит ламинированным панелям;
  • плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный обогрев помещения;
  • быстрый запуск обогрева помещения;
  • простота монтажа, демонтажа и перемещения, а также долговечность системы отопления — достигает нескольких десятков лет;
  • не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя противоаллергическому эффекту.

Единственный недостаток инфракрасного теплого пола под ламинатом — это высокая начальная стоимость, которая, тем не менее, окупается за пару лет эксплуатации.

Принцип работы инфракрасного пленочного напольного

Инфракрасный теплый пол на основе пленочных обогревателей. Это узкие полоски углеродной пасты, припаянные между двумя слоями полиэфирной пленки. Когда на эти стержни подается напряжение, они начинают излучать инфракрасные волны.

Подключение угольных элементов к источнику питания происходит через медные шины с посеребренными контактами.В этом случае все полосы и отдельные участки пленочного пола соединяются параллельно, что исключает выход из строя всей системы в случае выхода из строя одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускается шириной от 50 см или 1 м, длина рулонов также варьируется. Выбор размера нагревательной фольги зависит от параметров помещения. При необходимости пленку можно разрезать по специальным линиям, расположенным через каждые 25.7 см. В других местах плёнку разрезать нельзя.


Инфракрасные нагревательные пленки выпускаются удельной мощностью 150, 220 и 440 Вт / м 2. Эти показатели учитываются при расчете нагрузки на электрическую сеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используется пленка мощностью 150 Вт / м 2, способная нагреваться до 40-45 ° С, так как для этого покрытия нежелателен дополнительный нагрев.

Датчик температуры и кабель для контроля температуры, комплект клемм для подключения пленки к сети, изоляция и коммутационные провода поставляются в комплекте с теплым полом. Отдельно приобретаются термостаты, которые устанавливаются в каждой комнате, в местах, где к ним есть удобный доступ. Термостат подключается к электросети, а силовые кабели пленочного пола идут от него.

Укладка пленочного теплого пола под ламинат

Перед тем, как приступить к монтажу инфракрасного теплого пола под ламинат, следует составить схему расположения ТЭНов и проводки в помещении.

Сначала определите место крепления терморегулятора, к которому будут примыкать все кабели проводки. Внешнюю часть кабеля, подключенную непосредственно к термостату, можно пропустить через гофрированную трубку и спрятать в пазу в толще стены или оставить снаружи, накрыть защитной коробкой.

Необходимо отметить на схеме укладку пленочных элементов с учетом всех мер предосторожности и ограничений. Важно учитывать, что на поверхности нагревательной пленки есть маркировка, по которой ее можно разрезать.


Нет необходимости укладывать термопленку в местах, где стоит мебель, так как нагревательные элементы будут перегреваться, тратить лишнюю энергию и даже выйти из строя. Не говоря уже о самой мебели, которая тоже может быть повреждена.

Необходимо расположить соседние участки пленки на расстоянии 5 см, не допуская их перекрытия или пересечения.

Как правило, оптимальным считается укладка инфракрасного теплого пола под ламинат на площади 40-60% от общей площади комнаты.


В другом варианте «нейтральный» и «фазный» кабели прикрепляются с противоположных сторон пленки, чтобы не пересекать их. Такой способ подключения требует осторожности, чтобы не спровоцировать короткое замыкание.

Датчик температуры расположен примерно по центру уложенных пленочных элементов так, чтобы его длина кабеля была достаточной для подключения к термостату.

Когда на схеме учтены все нюансы, можно переходить непосредственно к укладке пола.

Предварительная подготовка основания

Если под ламинат на бетонном основании планируется укладывать инфракрасный пол, то его необходимо правильно подготовить — выровнять, укрепить, загрунтовать и очистить от пыли. Далее переходят к ее подготовке к укладке элементов пленки.

Стяжку удаляют от пыли, грязи и любых микрочастиц с помощью пылесоса.


В целях экономии электроэнергии под нагревательные элементы помещается подложка из теплоизоляционной фольги.Толщина этого слоя 2-3 мм.

Слой фольги укладывается металлизированной стороной наружу. Такая подложка крепится к полу двусторонним скотчем, а швы между полотнами проклеиваются скотчем.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчики, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной фольги

По заранее подготовленной схеме нарезается нагревательная пленка и раскладывается по площади помещения.Обрезая пленку и двигаясь по ней после укладки, следует соблюдать осторожность, чтобы не повредить токопроводящие и излучающие сегменты. В этом случае дефектный участок следует удалить.

По линии разреза заизолируйте все оголенные контакты, которые не нужны для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.


Положите кусочки пленки медными элементами вниз. В этом случае положение ТЭНов относительно друг друга и на подложке можно зафиксировать с помощью липкой ленты.

Зажимы-клипсы вставляются в специальные зазоры в пленке, а выступающие части утоплены в толщу подложки. После этого зажимы обжимаются для последующего подключения ТЭНа к силовому кабелю.

Разложив кабель по схеме, концы зачищают и соединяют клеммами, после чего обжимают.

При укладке ТЭНов важно не забыть о датчике температуры.Его кладут под термопленку, примерно по центру полотна, так, чтобы его рабочий элемент попадал на излучающую темную полосу. Датчик может быть закреплен битумной лентой, поставляемой с пленочным полом.


После подключения проводки к пленочному полу все кабели с узлами подключения прячут в изолирующую подложку, делая в ней надрезы, а затем фиксируют изолентой.

Электрическое подключение

Когда все работы по установке завершены, вы можете подключить систему к электросети и выполнить пробный запуск, чтобы проверить ее работоспособность.

Все силовые кабели для элементов напольного отопления подводятся к термостату, предварительно установленному в стене. В тех случаях, когда отдельные участки теплого пола питаются отдельными кабелями, их следует подключать с помощью разъемов, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя перекручивать провода отдельных линий, так как это снизит качество коммутации и может привести к перегреву и возникновению дуги в проводке.

Если у вас нет достаточных теоретических знаний для работы с электрооборудованием, лучше проконсультироваться со специалистом. Он подскажет, какой мощности следует установить автомат для теплого пола, а также посоветует, как подсоединить силовой кабель к термостату. При этом запрещается подключать инфракрасную систему теплого пола к штатной розетке.


Для защиты электросети от перенапряжения и обеспечения безопасности пользователей теплый пол подключается к сети через УЗО.

После завершения всех работ по подключению теплого пола к электросети проводится тщательная перепроверка его правильности согласно схеме. После этого проводится пробный пуск системы отопления. Если все работает и нигде проблем нет, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола обязательно укладывается слой гидроизоляции. Это может быть как плотный полиэтилен, так и специальная подложка для ламината, входящая в комплект.Укладывается пленка с нахлестом между соседними полотнами 15-20 см, после чего швы заделываются скотчем. Этот шаг защитит нагревательные элементы в случае неожиданного попадания воды на ламинат.

Дальнейшая укладка ламината осуществляется согласно инструкции производителя с учетом нюансов, характерных для укладки этого покрытия.

Когда все работы будут завершены, вы сможете установить для себя комфортную температуру и приятно провести время в тепле и комфорте.

Пленочный теплый пол по инструкции ламината. Как выбрать инфракрасный теплый пол для ламината и провести монтаж? Особенности монтажных работ

Сейчас многие в качестве напольных покрытий выбирают ламинат, потому что он довольно красивый, прочный и простой в установке. Но у этого покрытия есть ряд недостатков, один из которых — очень холодный. Именно поэтому отличным решением данной проблемы является установка пола с инфракрасным подогревом под ламинат.

Что такое инфракрасные полы?

Инфракрасный теплый пол, по сути, представляет собой метод обогрева поверхности, который осуществляется за счет увеличения температуры нагревательных элементов с помощью электричества. Инфракрасный обогреватель имеет специальные токопроводящие полосы, которые пропускают электричество и нагревают поверхность. Электричество течет по проводам и равномерно нагревает пол. Именно эта система определяет полную герметичность инфракрасного пола и его устойчивость к повышенной влажности.

В данной конструкции есть термостат. С его помощью можно самостоятельно изменять температуру в помещении и в отдельных его зонах. Инфракрасный теплый пол совершенно безвреден для здоровья человека. Он испускает только отрицательно заряженные ионы, что дает даже положительный эффект.

Еще одна особенность этого пола в том, что он прогревает всю комнату. Это связано с тем, что под ней установлена ​​теплоотражающая облицовка, которая постепенно нагревает расположенные сверху предметы.Таким образом, это устройство будет обогревать пол, а не потолок соседей в случае его установки в квартире. Инфракрасный пол не нагревает воздух, поэтому нагревание происходит постепенно и правильно.

Эта конструкция идеально подходит в качестве основы для укладки ламината именно потому, что обеспечивает равномерный нагрев поверхности, а это щадящий для этого покрытия. К тому же такая система теплого пола экономична, позволяя снизить затраты электроэнергии на такой обогрев на 20%.

Ламинат — отличное покрытие для теплого пола, поскольку он достаточно тонкий и однородный. Таким образом, тепло правильно распределяется по всей площади помещения. Полы с подогревом не концентрируют излучение внутри ламината, а пропускают его. Полы с подогревом под ламинатом позволяют поддерживать комфортную температуру в помещении и делают прогулку по дому босиком более приятной. Такая система отопления предоставляет владельцам возможность самостоятельно контролировать комфортный температурный режим в любом помещении.Кроме того, для такого источника тепла отлично подходит ламинат, поэтому система инфракрасного теплого пола незаменима в современных условиях.

В основном эти полы питаются от фольгированных утеплителей. Это прозрачные листы полиэстера с параллельными полосами углеродной пасты между ними. Под воздействием напряжения он излучает инфракрасную энергию. Средняя ширина таких пленок составляет 50 см или 100 см. Длина может зависеть от размеров помещения, пленку легко разрезать по линии реза. Запрещается резка покрытий на других частях.

Под ламинат чаще всего используют полы, мощность обогрева которых составляет 150 Вт на квадратный метр. Таким образом, нагрев не превысит 40 градусов, для ламината такой уровень будет приемлемым. У теплого пола инфракрасного типа есть специальный датчик с подключенным к нему кабелем, который позволяет контролировать температурный режим.

Типы, их достоинства и недостатки

В настоящее время производители представляют две основные системы инфракрасных полов. Отличительные:

Первый вариант — это модель из рулонов тонкой пленки с нагревательными элементами в виде полос. Второй вариант — это набор угольных стержней, которые соединяются между собой при помощи проводов. Первый тип очень популярен, поскольку имеет ряд преимуществ и прост в установке. В этом случае вам не придется проводить никаких дополнительных или подготовительных работ … С этой задачей может справиться любой, даже не имея соответствующих навыков или опыта в этой сфере.Такую систему обогрева можно установить на любой пол, независимо от его текстуры, при этом не нужно использовать стяжку.

Еще одним важным преимуществом инфракрасного покрытия пола является то, что он позволяет регулировать температуру в помещении , создавая ощущение комфорта. К тому же перепады температуры могут происходить довольно быстро.

Если вдруг решите включить и нагреть пол, то за считанные минуты он нагреется, и температура в помещении заметно поднимется.В этом явное преимущество инфракрасных теплых полов по сравнению с другими покрытиями.

Важным преимуществом такого типа теплого пола является то, что он не вредит чистому напольному покрытию. Именно поэтому этот вид системы отопления чаще всего используется в сочетании с ламинатом. Большой плюс — сам принцип работы системы отопления. Он не нагревает воздух и не дает ему подняться вверх. Система равномерно распределяет теплые потоки, и, таким образом, температура воздуха внизу будет значительно выше, чем наверху.

Инфракрасное излучение совершенно безопасно и даже полезно. Не влияет на уровень влажности в воздухе, не сушит его и делает пребывание в помещении более комфортным. Кроме того, многие специалисты отмечают, что инфракрасные полы обладают лечебным действием и могут предотвратить ряд заболеваний. Таким образом, они совершенно не вредят, а, наоборот, помогают улучшить условия в помещении.

Инфракрасный пленочный пол позволит оптимально обогреть комнату.Это один из самых экономичных способов обогрева. Такой обогреватель значительно снижает потребление энергии. Кроме того, он обеспечивает комфортный уровень обогрева ног. Даже если какая-либо часть системы выйдет из строя, вам не нужно полностью менять всю систему. Можно лишь заменить определенный участок и наслаждаться теплым полом.

Производители гарантируют долгий срок службы таких обогревателей, даже если они работают бесперебойно. Эти системы отопления не требуют особого ухода, они отличаются универсальностью, простотой и функциональностью.Именно поэтому они так распространены и пользуются большой популярностью у покупателей. Но у этой системы отопления есть и ряд недостатков. Во-первых, дороговизна системы отопления.

Не каждый может позволить себе такой теплый пол, особенно если приобретать только качественные проверенные модели отопления. Кроме того, при неправильной установке или механической нагрузке такие полы легко повредить b и частично вывести систему из строя, а некоторые нагревательные элементы придется заменить.

Также многие производители предупреждают: существует возможность обжига пленочных теплых полов.Именно поэтому очень важно учитывать эксплуатационные требования производителей и внимательно изучать всю инструкцию. Еще один недостаток — не каждый может правильно подключить необходимые контакты , особенно для моделей второго типа.

Для некоторых, особенно очень тонких моделей требуется еще и ровная поверхность для укладки пола, поэтому придется дополнительно выровнять ее и загладить все дефекты. Еще один недостаток — экономии энергии можно добиться только в том случае, если пол прогреет комнату хотя бы до 21 градуса.Более того, этот дополнительный обогрев никак не может заменить основной.

Некоторые называют другие недостатки инфракрасных полов. Итак, покупатели жалуются, что его установка и установка не так просты, как заявляют производители. Рассчитать размер пленки и правильно разложить ее по поверхности пола довольно легко, но подключение всех контактов — очень трудоемкий и сложный процесс, с которым может справиться только электрик.

Еще один недостаток — четкое требование идеально ровной и гладкой поверхности.Это связано с тем, что пленка в некоторых случаях очень тонкая, поэтому существует вероятность разрыва или повреждения контактов.

Если пленка деформируется, система обогрева выйдет из строя.

Также многие производители заявляют, что инфракрасные полы не сушат воздух. Это утверждение верно только в том случае, если они используются отдельно от общей системы отопления, но вместе обе системы осушают воздух и снижают уровень влажности в помещении.Хотя производители часто ссылаются на такие преимущества, как ионизация воздуха и польза для здоровья, это излучение все же может вызывать аллергические реакции. Таким образом, система не гипоаллергенна и может вызвать некоторые проблемы.

При установке важно обращать внимание на датчики температуры воздуха и температуры пола: их нельзя закрывать. Несоблюдение этого требования может привести к неприятным последствиям — система выйдет из строя и работать некорректно.

Как выбрать?

Выбирая теплые инфракрасные полы для ламината, следите за тем, чтобы поверхность пола была идеально ровной, иначе система не будет работать. Предпочтение следует отдавать пленочному инфракрасному полу … Это связано с тем, что стержневая система создает определенные трудности при укладке и требует стяжки. Он плохо сочетается с ламинатом, но допустимо.

Перед выбором нужно сделать и все замеры в комнате и посчитать, сколько рулонов пленки нужно купить … Инфракрасный электрический пол можно установить в любом помещении, в том числе и на балконе, выбор будет зависеть только от имеющейся площади.

В этом случае важен не только правильный выбор самой системы пола, поскольку в некоторых случаях она идентична, но и ламинат пленочного типа для теплого пола. Можно приобрести стойкий виниловый ламинат. Важно обратить внимание на маркировку.

На упаковке должно быть указано, что такое покрытие подходит для установки на теплый пол.Пачка ламината должна иметь соответствующую маркировку, а некоторые производители даже указывают допустимую температуру нагрева (предел — 27 градусов). Также важно учитывать плотность ламината и его структуру. Лучше отдавать предпочтение моделям, имеющим более рыхлую структуру, так как они лучше проводят тепло и хорошо прогревают комнату. Более плотный ламинат наоборот очень долго нагревается и практически не отдает тепло.

При выборе важно обращать внимание на состав ламелей.Так, если они изготовлены с использованием формальдегидов, что характерно для моделей из МДФ, составляющих основу ламината, то при нагревании этот компонент может выделять вредные вещества. Если такой ламинат нагреть не более чем до 25 градусов, то уровень разряда в норме, но при более высоких температурах уровень увеличивается. Поэтому лучше отдать предпочтение ламинату класса Е1. Его можно нагревать до 27 градусов, не опасаясь выделения вредных веществ.

Также обратите внимание на цену чехла.Многие стремятся сэкономить на этом материале, приобретая более дешевые ламели, но в случае с теплым полом это неверно.

Дешевые некачественные ламели быстро выходят из строя, поэтому покрытие необходимо обновлять. Таким образом, сэкономив на нем, вы впоследствии потратите еще больше.

Также уделите больше внимания основанию. Его выбор крайне важен при устройстве теплого пола. Он может уравновесить давление на замки, соединяющие ламели, и снизить нагрузку на них при ходьбе.Основание необходимо укладывать на пленку теплого пола. Так же позволяет обеспечить равномерность нагрева. К фильму тоже нужно подходить очень ответственно и внимательно. На пленочный пол можно укладывать только специальную подложку. Так, для этого отлично подойдут техническая пробка, экструдированный пенополистирол, материалы с отражающими поверхностями, жидкие композитные системы.

Ни в коем случае не приобретайте основу из фольги, так как она недопустима для ламината и теплых полов.Увеличивает нагрев за счет повышения допустимого уровня температуры.

Как установить самому?

При установке инфракрасного пола своими руками необходимо обзавестись инструментами и соблюдать ряд требований. Итак, вам потребуется:

  • подложка с теплоотражающими функциями;
  • Инфракрасная пленка
  • ;
  • датчики температуры;
  • Терморегуляторы
  • ;
  • электропроводка;
  • застежки — фиксаторы для установки инфракрасных полотен;
  • Изоляторы
  • ;
  • Пленка полиэтиленовая
  • , защищающая от влаги;
  • изолента;
  • нож, ножницы;
  • Линейка
  • ;
  • Рулетка
  • ;
  • карандаш.

Чтобы правильно уложить ламинат и сделать теплый пол, важно соблюдать технологию и проверять все составляющие.

Эта система отопления должна быть удалена от других источников тепла, таких как радиатор, печь, камин и другие. Лучше, если расстояние будет около полуметра. При установке также следует учитывать расположение мебели в комнате. Лучше, если теплая пленка будет располагаться только в тех местах, где мебель не будет стоять, это важно заранее рассчитать.

При установке необходимо обеспечить возможность контроля работы теплого пола, дополнительный доступ к системе для устранения неполадок при их возникновении. Укладка ламината очень важна. Он должен обеспечивать необходимую вентиляцию теплого пола и уровень теплопроводности. Также нужно позаботиться об идеально ровном основании пола и избавиться от всех неровностей и трещин … Кроме того, нужно установить розетки для подключения теплого пола к электросети.

После этого можно проводить подготовку и изоляцию. Первоначально следует очистить пол и удалить всю грязь и мусор, даже небольшие пятнышки могут повредить поверхность пленки. Для этого лучше использовать пылесос. После этого нужно снять замеры: площадь комнаты без учета площадей пола, на которых будет располагаться мебель … Обязательно правильно рассчитали материал.

Ни в коем случае нельзя укладывать инфракрасный пол из фольги внахлест.Лучше, если таких полов не хватает длины или ширины, оставить небольшое расстояние, чем класть одну пленку поверх другой. После этого нужно смонтировать специальную теплоотражающую подложку. Подложка покрывает всю площадь пола. Его намного проще сократить или разрезать.

Затем необходимо приклеить снаружи все стыки этой защитной подложки, правильно разрезать инфракрасную пленку, исходя из сделанных замеров. Причем резать его можно только на специально обозначенных производителем участках.Обычно они отмечены белыми рамками. Пленку можно уложить на пол в комнате по всему периметру, если прямо на полу нет крупной мебели.

Если он есть, то лучше его обойти. Затем нужно заизолировать шины. Медные шины необходимо приклеить изолентой, скручивая при этом по сечению. Постарайтесь обеспечить полную изоляцию без забора воздуха. После этого нужно обработать шину заземления. Это элемент, который находится в центре каждого нагревательного листа.

Его необходимо согнуть с двух сторон, не деформируя остальные участки. Изоленту необходимо использовать для изоляции пленки на других участках. Его необходимо наносить таким образом, чтобы складка была на изнаночной стороне. После этого можно заизолировать пленку изолентой. Его наклеивают на половину ширины и загибают через прорезь инфракрасного листа. После изоляции и укладки можно переходить к подключению термостатов и пайке всех проводов.

Итак, пленку лучше выровнять в месте укладки и зафиксировать край подложки стороной, противоположной регулятору температуры. Затем нужно пропаять провода, соединяющие разные части инфракрасного пленочного пола. Сложив пленку в той части, где установлен терморегулятор, ее необходимо сложить изнаночной стороной вверх. В этом положении можно временно закрепить его липкой лентой.

Затем с помощью нагретого паяльника или канцелярского ножа нужно избавиться от изоляционного слоя.Вы также можете отметить точки плавления изоляции, а затем очистить секции ножом. После важно произвести полную изоляцию … Это можно сделать с помощью изоленты.

После этого приступаем к установке датчика температуры пола. Это приспособление необходимо установить под пленку в специальные пазы. Термодатчики устанавливаются в самом теплом месте инфракрасного пола — центральной части пленки.Таким образом можно избежать перегрева всего пола. Датчик температуры имеет провод к термостату. Там его необходимо зафиксировать специальной лентой. Затем следует зачистить провода и подключить их. После этого нужно подключить шины заземления, причем важно их зачистить, подрезать и соединить кабелем.

Отходящие провода следует поместить в гофрированную трубу.

Затем нужно закрепить пленку.Сделать это можно, закрепив его на подложке монтажным скотчем. Таким образом вы сможете создать ровную поверхность и избежать перекрытия областей. Далее можно переходить к испытанию инфракрасного пленочного теплого пола и укладке ламината. Поверх полов укладывается полиэтиленовая пленка. Защищает инфракрасный пол от влаги.

Укладка пленки должна производиться внахлест по стенам, а толщина полиэтиленовой пленки должна быть не менее 160 мкм. Только после этого можно переходить к укладке ламината, правильно зафиксировав все замки и обеспечив необходимую вентиляцию при установке.

При самостоятельной установке также следует придерживаться некоторых правил. Регулятор температуры лучше всего размещать на высоте около 20 см от пола в доступном месте. Также учтите, что при кладке все крайние элементы пленки должны иметь зазоры у стен. Важно не прижимать их плотно и отступать примерно на 30 см от каждой стены.

При оформлении интерьера в комнате, где такие теплые полы уложены под ламинат, ни в коем случае нельзя использовать ковры или другие теплые напольные покрытия.Таким образом, теплый воздух будет задерживаться на поверхности ламината и портить его структуру. В помещении не будет достаточно тепла, но покрытие перегреется.

Кроме того, если застелить ковролин в том месте, где установлен терморегулятор, то реле мощности будет постоянно отключаться, и весь обогрев помещения в целом будет совершенно неэффективным.

По внешнему виду инфракрасный теплый пол напоминает плотную пленку с черными полосами на ней.Однако термоковрики — это лишь часть сложной электросистемы, позволяющей обогревать цоколь в квартире.

В этом случае нагрев полов происходит за счет инфракрасного излучения, которое появляется из-за угольной пасты, расположенной между листами прозрачной пленки. Он нарисован параллельными линиями и выглядит как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где соединение меди и серебра действует как проводник.

Укладка листов пленочного теплого пола


Основная часть системы инфракрасного обогрева — это точно такие же полосатые пленочные обогреватели. Они продаются в рулонах и могут иметь ширину от 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь проходит линия отреза, позволяющая купить ровно столько пленки, сколько нужно для обустройства системы отопления в конкретном помещении. Пленка продается метрами.


Мощность инфракрасных пленок 150, 200 или 440 Вт / м2.Эти показатели пригодятся при расчетах по устройству системы теплого пола, для определения нагрузки на электрическую систему дома. Для ламината оптимально использовать маты мощностью 150 Вт / м2. Они позволят нагреть полы максимум до 40-45 градусов, при этом более высокая температура не нужна.


Также в систему теплых полов с инфракрасным обогревом обязательно входят:

  • термостат;
  • Термодатчик
  • ;
  • зажимы или зажимы специальные;
  • проводов для подключения системы.

Инфракрасная система пола отличается высокой надежностью, так как отдельные элементы соединены параллельно — в случае неисправности одного из элементов остальные продолжат работу.


Инфракрасный теплый пол имеет множество преимуществ, которые делают его одним из лучших вариантов для обогрева полов из ламината:

  • оптимальное и равномерное распределение температуры по всей площади пола;
  • бережливость;
  • оптимальный уровень температуры пола в пределах 45 градусов;
  • быстрый нагрев поверхности;
  • простота монтажа и ремонта;
  • нет необходимости устанавливать стяжку, так как напольное покрытие можно укладывать на термоковрики;
  • длительный срок бесперебойной работы.


Основным недостатком таких полов является довольно высокая стоимость оборудования и материалов, но вложение будет полностью оправдано, если учесть все достоинства системы.

Главное преимущество пленки для теплого пола в том, что не требуется стяжка, финишный слой укладывается непосредственно на пленку.

Использование данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат.Из них можно выделить основные:

  • Электрические полы на основе нагревательных матов или кабелей нагреваются неравномерно, что нежелательно для ламината;
  • Температурные перепады в системе водяного теплого пола при подключении к неавтономной системе, они негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
  • Для установки водопровода требуется дополнительная стяжка, которая уменьшает высоту помещения и требует больше всего времени для обустройства.
Устройство «пирога» для теплого пола

Сравнив эти особенности теплого пола с инфракрасным полом, можно убедиться, что он лишен таких недостатков. Кроме того, инфракрасный теплый пол под ламинат имеет ряд преимуществ:

  1. Пленка теплого пола под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
  2. Этот тип позволяет снизить затраты на электроэнергию по сравнению с другими системами теплого пола;
  3. Поверхность нагревается очень быстро и равномерно;
  4. Длительный срок службы;
  5. Быстрый и легкий монтаж, что дает возможность уложить своими руками;
  6. Не создает сухого воздуха в помещении.

По внешнему виду инфракрасный теплый пол напоминает некую плотную пленку с черными полосами. Но так называемые термоковрики — это всего лишь часть электрической системы, которая дает возможность обогреть основание в самой квартире.

Этим системам присущ ряд преимуществ:


Ну и последний плюс это цена. Монтаж пленочного теплого пола под линолеум обойдется намного дешевле, чем выполнение сложного водяного охлаждения пола.Дело в стоимости монтажа, а не в самом фильме. Однако, в зависимости от производителя, сама пленка может быть дешевле «устаревших» систем теплого пола.

  • равномерное тепловое излучение — дает возможность прогреть ламинат по всей поверхности;
  • экономное потребление энергии. Позволяет сэкономить до 30% по сравнению с другими системами теплого пола;
  • отсутствует риск нарушения целостности ламинированного покрытия, так как нет необходимости нагревать систему до высоких температур.Благодаря использованию инфракрасного излучения в первую очередь прогреваются предметы в комнате, а не воздух;
  • нет необходимости выполнять «мокрые» работы. Укладка ламината не требует заливки стяжки;
  • возможность использования любого типа подложки;
  • наличие. В крупных торговых павильонах есть демонстрационные модели, на которых можно визуально (визуально и тактильно) оценить работу системы (доступны в крупных городах Москва, Санкт-Петербург).Санкт-Петербург и др.) Или заказать в интернет-магазине, исходя из технических характеристик и отзывов владельцев.

Основным преимуществом пленки для теплого пола является то, что не требуется стяжка, финишный слой укладывается непосредственно на пленку.

  • Электрические полы. основанные на нагревательных матах или кабелях, они нагреваются довольно неравномерно, что нежелательно для ламината;
  • Перепады температуры в системе водяного теплого пола при подключении к неавтономной системе негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
  • Для монтажа водопровода требуется дополнительная стяжка.что уменьшает высоту комнаты и требует больше времени на оснащение.

Теплый пол «пирог»

Принцип работы

Прокладку разводки пленочного теплого пола необходимо проводить от центра к плинтусам на стенах во избежание чрезмерного давления напольного покрытия. Провода укладываются под пленку, в которой под них предварительно прорезаются отверстия. Закрепив место разреза, закрепите его скотчем.Электропроводку необходимо прокладывать так, чтобы она не выступала за теплоизоляционную подложку.

Кабель подключается к зажимам параллельно. Концы проводов зачищаются, проталкиваются через надрез в пленке и вставляются в точки крепления зажима, после чего прижимаются плоскогубцами. Место стыка заизолировано и закреплено на пленке скотчем. Чтобы не путать линии разводки, вы можете выбрать два цвета кабелей.

После укладки термопленки к ней необходимо прикрепить термодатчик.Размещают его, как правило, в районе второй секции. Под его проводку и сам датчик в пленке сделаны надрезы. Кроме того, стоит проследить за тем, чтобы пленка делала плавный поворот в том месте, где кабель проходит под датчиком температуры. Это предотвратит перекручивание кабеля.

После установки датчика можно приступать к установке термостата. Предпочтительно, когда он подключен постоянно, однако допускается и подключение через розетку.

Подключайте термостат к пленочному инфракрасному полу с подогревом так же, как и другие типы полов с подогревом. Два провода, подходящие для датчика температуры и теплого пола, подключены попарно с обеих сторон термостата. Два оставшихся свободных разъема используются для подключения кабелей питания. Земля подключается с помощью клеммы.

Проверка системы

Перед укладкой ламината убедитесь, что теплый пол исправен.Если нет перегрева отдельных элементов или искрения, значит термопленка качественная.

Как только будет установлено, что неисправностей нет, нагревательные элементы следует покрыть слоем защитного полиэтилена толщиной не менее 80 мкм, предназначенным для предотвращения попадания влаги в термопленку. К тому же такой слой увеличит срок службы теплого пола. Уложите полиэтиленовую пленку на всю поверхность теплого пола.

И напоследок несколько советов по установке системы инфракрасного обогрева:

  • влажность в помещении, где проводятся работы, должна быть не более 60%;
  • монтаж инфракрасных полов осуществляется при температуре от 0 градусов и выше;
  • термопленка даже для тестирования должна подключаться к сети только в развернутом состоянии — ее нельзя подключать в рулоне;
  • если пленка была повреждена на месте графитового (черного) слоя, то место повреждения обязательно утепляют с двух сторон;
  • датчик температуры необходимо подключить так, чтобы при необходимости его можно было легко заменить;
  • если в квартире произошло наводнение, то важно срочно отключить полы и не использовать их, пока они не просохнут.


При правильном подключении инфракрасного теплого пола прослужит не один десяток лет. Важно проводить все работы аккуратно и аккуратно — только в этом случае можно получить желаемый результат!

Обычные системы отопления работают по схеме прямого теплообмена. Например, батареи получают энергию от горячей воды, которая нагревается в ближайшей котельной. Затем эта энергия передается воздуху в комнате, и, таким образом, тепло распределяется по комнате.То же самое и в случае использования электронагревателей, только там нагревается ТЭН.

Теплые полы

В, созданные на основе водных или электрических (не инфракрасных) систем, также происходит простейший теплообмен, только в этом случае нагревается стяжка, под которой находится кабель или трубы. Недостаток таких систем — инерционность. На предварительный прогрев пола уходит много ресурсов, но с другой стороны, при отключении электроэнергии пол остывает медленно, так как трубы или кабели под стяжкой некоторое время не остывают.

Пленочный теплый пол под линолеум или плитку работает иначе. Здесь под поверхностью (плиткой, линолеумом или ламинатом) находятся прозрачные полиэфиры с полосами (или пастой) с углеродным покрытием. Каждая полоска подключена к медной шине — на нее подается напряжение. При прохождении тока через угольную пасту создается поток излучения с волнами длиной 5–20 мкм.

Сама пленка и шина очень мало нагреваются. Генерируемый поток инфракрасной энергии нагревает поверхности, на которые он попадает, в данном случае пол.Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для нагрева. Аналогом является солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают попадающиеся на их пути поверхности.

Принцип работы инфракрасных систем известен давно и успешно применяется в настенных, потолочных или подвесных обогревателях. Он успешно доказал свою эффективность на протяжении многих лет.С развитием технологий научились укладывать инфракрасный теплый пол под ламинат или другое покрытие. Это стало возможным благодаря развитию пленочных нагревателей с углеродным покрытием.

Ламинат для пленочного теплого пола — какой лучше выбрать

Прежде чем окончательно определиться с инфракрасным типом теплого пола, необходимо изучить информацию о том, какой ламинат можно укладывать поверх утеплителей этого типа без вреда для себя. Подходящий материал необходимо специально пометить в виде «змейки».Именно такое обозначение сообщает будущему владельцу теплого пола из ламината, что ламинат подходит для обустройства системы отопления.

Процесс укладки ламината поверх ИК теплого пола

Несмотря на то, что производители и мастера рекомендуют укладывать пленочный теплый пол под ламинат, не стоит сбрасывать со счетов особенности самого ламината.

В частности, при выборе ламината для инфракрасного теплого пола нужно обращать внимание на несколько факторов:

  • Маркировка ламината… Большинство производителей быстро отреагировали на меняющиеся рыночные тенденции и добавили ламинат специально для полов с подогревом в свой ассортимент. Возможность использования ламината для теплого пола будет указано на упаковке (соответствующий значок на этикетке). Более того, некоторые производители указывают максимальную температуру нагрева;

Прежде чем решиться на установку теплого пола на основе ИК-пленки, необходимо разобраться в ее положительных и отрицательных качествах.

К достоинствам материала можно отнести:

  • Пленка располагается только в тех местах, которые необходимо нагреть. Нет необходимости тратить энергию на обогрев пространства, занимаемого мебелью;
  • Простота монтажа материала позволяет выполнять все работы самостоятельно, что положительно сказывается на общих расходах;
  • Инфракрасная пленка отлично выдерживает температурные перепады и может работать даже при минусовых температурах. Эта особенность позволяет использовать его в загородных домах, не предназначенных для постоянного проживания;
  • Инфракрасные теплые полы можно устанавливать не только в квартирах, но и в офисных зданиях;
  • Тепловые волны, исходящие от установленной системы, по своим характеристикам соответствуют солнечным лучам;
  • Отказ одного или нескольких элементов не влияет на работу всей системы;
  • Проникновение волн тепла снизу позволяет равномерно распределять тепло, создавая комфортные условия в помещении;
  • ИК-системы имеют длительный срок службы.

И недостатки:

  • Высокие энергозатраты;
  • При неправильном выборе напольного покрытия эффект от использования материала может значительно снизиться.

Инфракрасное напольное отопление

Инфракрасная система теплого пола основана на способности определенных материалов излучать тепловые волны при нагревании. Это явление основано на электромагнитном излучении, которое производит волны длиной до 100 микрон.

Таким излучателем в инфракрасной пленке является углеродное покрытие, которое нагревается при прохождении электрического тока через проводящие медные и серебряные полосы, в результате чего нагреваются пол и помещение.

Некоторые лучи могут проходить сквозь напольное покрытие, поэтому размещение инфракрасных пленок под всей мебелью запрещено, так как система может перегреться. Производители выпускают инфракрасный материал с потреблением до 440 Вт / м2, но для нагревательного устройства под ламинатными полами максимальная мощность ограничена 150 Вт / м2.

ИК-пленки выпускаются в рулонах разной длины, ширина от 500 до 1000 мм. Для удобства монтажа по всей длине рулона формируются независимые блоки с точками пропила с шагом 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Рекомендуется укладывать ИК-пленку для дальнейшей укладки ламинатного пола в следующей последовательности:

  1. Подготовьте необходимые материалы и инструменты.
  2. Расположение полос планируется с учетом дальнейшей эксплуатации помещения.
  3. Фундамент готовится.
  4. Выполняется сборка.
  5. Выполняется электрическое подключение.
  6. Установлено устройство саморегуляции системы.

Материалы и инструменты

В комплект для установки теплого пола входят:

  • ИК-пленка;
  • подложка, покрытая фольгой;
  • клейкая лента битумная;
  • скотч;
  • пленочная лента;
  • термостат;
  • клеммы соединительные;
  • провода;
  • датчик температуры;
  • Пленка полиэтиленовая.

Необходимы следующие инструменты:

  • нож и ножницы;
  • рулетка;
  • карандаш;
  • плоскогубцы;
  • изолента.

Планировка

Перед укладкой материала рекомендуется нанести будущую расстановку мебели на план этажа, так как инфракрасная пленка не укладывается под тяжелые предметы. После того, как вы разобрались, где будет располагаться крупногабаритная мебель, рассчитайте необходимое количество полос ИК-пленки и их длину.

Полученные результаты лягут в основу расчета энергопотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящей машины, которая страхует систему.На стене выбирают подходящее место для установки терморегулятора и определяются схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки следует руководствоваться метками, по которым можно сделать поперечный надрез — обычно они находятся на расстоянии 20 см друг от друга.

Полосы лучше располагать на очень длинных сторонах помещения.

При планировании расположения полос необходимо соблюдать отступы от стен 200 — 300 мм, а расстояние между соседними полосами должно быть не менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки осуществляется с учетом требований к устройству ламинатного покрытия, а значит, не допускаются перепады более 2-3 мм.

Перед установкой пленки необходимо сделать следующее:

  1. Выровненное основание очищается от мелочи и мусора;
  2. Основание покрыто фольгированной основой.Верхний слой этого материала служит отражающей поверхностью, не позволяющей теплу уходить в плиту перекрытия;
  3. Укладывать подложку встык. Отдельные полосы основы соединяются липкой лентой в единый лист.

Монтаж

Монтаж инфракрасного теплого пола под ламинат осуществляется по следующей технологии:

  • Учитывая длину провода, на стене готовится место для установки термостата.Стена проходит под сетевой кабель и силовые провода инфракрасного пола. После монтажа устройства и разводки пазы в стене заделываются штукатурным раствором;
  • ИК-материал нарезается по размеру и складывается в соответствии с маркировкой;

  • Открытые контакты, которые не используются для монтажа, необходимо изолировать битумной лентой;

  • Укладка пленки требуется медной полосой к основанию.Чтобы полосы не смещались при работе и эксплуатации, их фиксируют скотчем;
  • Специальные клеммы вставляются в технологические прорези на токопроводящей полосе с одной стороны, провода подводятся к другой, а крепление прижимается плоскогубцами. Каждое соединение тщательно изолируется битумной лентой, которая при подаче напряжения размягчается и плотно закрывает узел, образуя герметичную защиту;

Вставьте клемму.
Обжим клемм.
Изоляция клемм.
  • Для установки датчика температуры в фольговом основании делается небольшое углубление для самого прибора и кабеля. Датчик и подводящий провод фиксируются на подложке липкой лентой так, чтобы верхняя часть устройства приходилась на угольную полосу;

Место для термодатчика.
Монтаж датчика температуры.
  • Чтобы при укладке ламелей не возникло проблем из-за неровного основания, все стыки утоплены в подложку, для чего делают небольшие углубления для клемм и проводов;
  • Перед укладкой ламината поверхность теплого пола накрывают полиэтиленовой пленкой для защиты от воды.Отдельные полоски скрепляются скотчем, образуя единый ковер.

Подключение к сети

Электричество подключается через УЗО, прямое включение инфракрасной пленки до напряжения 220В запрещено. Для сбора отдельных полос пленки в сеть используются специальные клеммы, для которых предусмотрены точки крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать битумной лентой.

Подключение производится по схеме, которая идет в комплекте.

Подключение термостата

Установленная система независимо регулируется на основе сигналов, передаваемых термостатом, который, в свою очередь, получает информацию от датчика, отслеживающего значение температуры.

Для подключения данного устройства производители предусмотрели специальный провод. Не рекомендуется изменять длину этого провода, так как снижается надежность передаваемого сигнала.


Схема подключения.

Схема подключения индивидуальна для каждого вида продукции, поэтому при сборке системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки поверх инфракрасного теплого пола

Укладка ламината на инфракрасный теплый пол выполняется обычным образом, но во избежание возможных побочных эффектов рекомендуется выбирать конкретные модели напольных покрытий.

Неподходящие ламели быстро изнашиваются, вызывают разрыв нагревательной пленки, а также в некоторых случаях начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось все полностью переделывать, при выборе ламината следует придерживаться следующих инструкций:

  1. Выбор начинается с типа соединения замка.Монтаж ламелей должен производиться исключительно путем фиксации их в распорке без использования клея … В противном случае при периодическом нагреве и охлаждении основания стыки разорвутся.
  2. Задача напольного покрытия — передавать тепловые волны в дом, поэтому при выборе конкретного вида ламината рекомендуется выбирать доски с минимальным коэффициентом термического сопротивления. Соответствующая маркировка наносится на упаковку готовой продукции.Рекомендуемые параметры: не более 0,1 кв.м. x ° К / Ш .
  3. Толщина доски тоже имеет значение. На чрезмерно тонких досках при смене температурного режима замки сломаются, а слишком толстые ламели станут препятствием для прохода тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм .
  4. Следует помнить, что для производства ламинатных плит используются клеи, в состав которых входит формальдегид.Это вещество начинает улетучиваться при температуре выше 27 ° С, поэтому при выборе покрытия нужно внимательно изучить характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагревании.
  5. На долговечность напольного покрытия влияет его способность противостоять поверхностному износу. Исходя из этого, для укладки инфракрасного теплого пола под ламинат рекомендуется использовать доски с классом износостойкости не ниже 3 .
  6. При установке инфракрасного пленочного теплого пола под ламинат разрешается использовать изделия не только из деревянного ламината, но и из винила, что значительно расширяет перечень доступных для выбора вариантов.

Следуя приведенным выше советам, вы легко сможете найти и купить ламинат с инфракрасным подогревом пола. Как выбрать материал с учетом перечисленных характеристик? Обязательно обращайте внимание на обозначения, которые наносят на упаковочный материал (см. Фото ниже).

Видео по теме

Ламинат — один из самых популярных видов напольных покрытий. Часто, если в помещении требуется дополнительное отопление, требуется установка системы теплых полов. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасное покрытие пола под ламинат используется в большинстве случаев.


Главное преимущество пленки для теплого пола в том, что не требуется стяжка, финишное покрытие укладывается прямо на пленку.

Использование данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как. Из них можно выделить основные:

  • , в основе которых лежат нагревательные маты или кабели, нагреваются довольно неравномерно, что нежелательно для ламината;
  • Перепады температуры в системе при подключении к неавтономной системе негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
  • Для установки системы водоснабжения требуется дополнительная, что уменьшает высоту помещения и требует больше времени для оснащения.

Устройство «пирога» теплого пола

Сравнив эти характеристики с теплым полом, можно убедиться, что он лишен таких недостатков. Кроме того, инфракрасный теплый пол под ламинат имеет ряд преимуществ:

  1. Пленка теплого пола под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
  2. Этот тип позволяет снизить затраты на электроэнергию по сравнению с другими системами теплого пола;
  3. Поверхность нагревается очень быстро и равномерно;
  4. Длительный срок службы;
  5. Быстрый и легкий монтаж, что дает возможность уложить своими руками;
  6. Не создает сухого воздуха в помещении.

Устройство продукта

Инфракрасный теплый пол под ламинат имеет собственную систему, в которую входят следующие элементы:

  • Электропроводка;
  • ИК-пленка;
  • Теплоотражающий материал;
  • Датчики и регулятор температуры;
  • Пленочная изоляция или гидроизоляция;
  • Хомуты крепежные;
  • Инструкции по установке также включены.

Пленки обычно имеют разную длину и ширину — 50 или 100 см.У них есть специальная линия отреза, по которой можно отрезать материал необходимой длины. В других местах пленку резать нельзя.

Мощность такой системы может быть разной — 150, 220 или 440 Вт / м2, но для ламината используется вариант, имеющий показатель не более 150 Вт / м2.

Инфракрасная технология укладки пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных моментов, которые необходимо детально рассмотреть.Вот эти предметы:

  1. Составление чертежа и схемы укладки;
  2. Подготовка фундамента;
  3. Монтаж инфракрасных полов под ламинат — монтаж элементов;
  4. Подключение и пробный запуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будут укладываться пленки. Вы можете оформить его в виде чертежа, на котором необходимо указать, где будут располагаться датчики и терморегулятор.Нарезка пленок также осуществляется по заранее подготовленной схеме.


Один из вариантов реализации схемы укладки

Подготовка чернового пола

Поскольку речь идет об основании под укладку ламината, его необходимо подготовить в соответствии с требованиями, которые необходимы для устройства этого напольного покрытия. Бетонное основание при необходимости необходимо отремонтировать и обработать специальными составами. Также перед укладкой ИК напольных пленок необходимо выполнить следующие работы:

  • Убрать мусор и пыль;
  • Изготовить настил из термоотражающего фольгированного материала (толщиной 2-3 мм).При этом фольговая сторона материала должна быть снаружи;
  • Закрепите полоски материала на двустороннем скотче и соедините между собой специальной липкой лентой;
  • Сделайте вырезы в материале для датчиков и регулятора в местах, указанных на схеме.

Памятка по использованию фольгированной световозвращающей основы

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для достижения желаемого результата необходимо соблюдать план действий:

  • Вырезать элементы пленки согласно схеме.При этом следует учитывать, что на токопроводящих деталях нельзя допускать порезов;
  • Пленка кладется вверх дном, медным проводом внизу. Расстояние между пленками не должно превышать 10 см;
  • Места разреза пленки по контактным швам необходимо заклеить герметизирующей лентой, которая входит в комплект;
  • Закрепите пленки липкой лентой к световозвращающему материалу и друг к другу;
  • Установите клипсу в специальный вырез с одной половинкой, а вторая будет располагаться под пленочным элементом.Затем сожмите его плоскогубцами и изолируйте;
  • Поместите термостат под фольгу и закрепите битумной изоляцией. Причем он должен быть примерно по центру листа. Контакт рабочей части черной излучающей полосой;
  • Клеммы и провода помещаются в пазы, подготовленные в световозвращающем материале, и фиксируются липкой лентой.

Подключение и пробный запуск системы

После основных работ по укладке пленочного теплого пола своими руками завершены.Необходимо подключить систему. Для этого выполните процедуру:

  1. Подвести провода к блоку терморегуляции;
  2. При необходимости использовать стандартные разъемы;
  3. Подключение лучше всего производить под наблюдением специалиста или использовать инструкцию по подключению, прилагаемую к комплекту теплого пола.

Подключение к термостату

После подключения и проверки правильности всех подключений вы можете выполнить тестовый запуск системы.

Укладка ламината

После того, как система будет полностью подготовлена ​​и проведен тестовый запуск, можно приступать к укладке ламината.

Между ламинатом и инфракрасным полом с подогревом необходимо уложить полиэтиленовую пленку или гидроизоляционный материал. Срезы необходимо соединить внахлест и склеить скотчем. Это необходимо для обеспечения безопасной эксплуатации теплого пола и защиты от повреждений и чрезмерного увлажнения.

Результат

Изучив рекомендованную инструкцию по укладке пленочного теплого пола своими руками, можно сказать, что все работы можно выполнить самостоятельно.При этом инфракрасный теплый пол под ламинатом станет отличной альтернативой другим видам таких полов, а также станет хорошим дополнением к системе обогрева.

Уважаемый читатель, не оставайтесь равнодушными, поделитесь своим мнением о статье или расскажите о своем опыте эксплуатации описанной системы отопления.

Могу ли я приклеить бамбуковый пол к электрогрелке после приклеивания прокладки к полу? Я укладываю бамбук на бетонный черновой пол.

Хорошие вопросы. Лучистое тепло может передаваться по жидкостям (водяные трубы) или по электричеству (кабели). В обоих случаях оно производит инфракрасное тепло, и большинство компаний, производящих напольные покрытия, устанавливают предел около 84 градусов по Фаренгейту на уровне пола .

  • Это продолжительное нагревание может привести к небольшому расширению и сжатию древесины твердых пород.
  • Некоторые производители допускают оба типа лучистого тепла, а некоторые нет.
  • Обязательно внимательно проверьте условия гарантии. Если этого нет в гарантии, найдите другую компанию, у которой это прописано.
  • Производители обычно указывают, но если они этого не делают, позвоните им и получите это в письменной форме.

Выберите подходящий пол для лучистого тепла

Не все инженерные полы обладают лучшими характеристиками.

  • Бамбук Teragren’s Craftsman II, например, действительно имеет преимущество перед лучистым светом, но они, похоже, не возражают, будь он гидравлическим или электрическим.
  • EcoTimber, с другой стороны, допускает использование гидравлических систем, но не электрических. Они никогда не говорят почему, но даже если бамбук может выглядеть так же, не думайте, что он сделан таким же образом.

Инженерный пол выполнен в виде сэндвича со слоем твердой древесины или бамбука сверху и снизу, проложенными вдоль и поперек посередине из различных пород дерева, бамбука или древесноволокнистой плиты высокой плотности. Это делает конструкцию очень стабильной, но гибкой, которую можно приклеивать или плавать на деревянной или бетонной плите.

Каждая компания использует разные виды бамбука, собранные и изготовленные по-разному, с использованием различных клеев, отделок и методов фрезерования.Все это в сумме дает структуру , которая может способствовать или не способствовать лучистому теплу .

  • В любом случае вы должны точно следовать инструкциям производителя полов по укладке.
  • Не спрашивайте компанию по лучистому отоплению, поскольку они дают гарантию только на их собственный продукт и не могут подтвердить, что он будет работать с напольными покрытиями других компаний. То, что они говорят, что это должно работать, не означает, что они это гарантируют.

Клей не своими руками, а плавающий пол

Вообще говоря, инженерные полы плавятся над водяным теплом, а не приклеиваются.

  • Приклеивание к бетону — дорогое удовольствие, требует ровного чернового пола и профессионального монтажа.
  • Не рекомендуем делать это самостоятельно.

Большинство полов, сделанных своими руками, являются плавающими, потому что их намного проще укладывать. Некоторые склеены бок о бок по краям, а некоторые защелкиваются без клея.

  • В любом случае для них обычно требуется подкладка 1/8 дюйма и пароизоляция под полом.
  • Если у вас есть опыт работы с деревом и основные инструменты, вы можете установить плавающий пол самостоятельно.Это может сэкономить вам много денег и приносит большое удовлетворение.
  • Убедитесь, что существуют пошаговые инструкции по установке для лучистого тепла. Если нет, рассмотрите другую компанию.

Ценный совет по укладке полов поверх лучистого тепла дает Kahrs . (Прочтите здесь.) Это одна из старейших компаний по производству напольных покрытий в Швеции, которая изобрела плавающие полы.

  • Поскольку большой процент людей в своей стране использует лучистое тепло, они спроектировали свои полы специально для этой цели.У них отличный продукт и прекрасное руководство по установке.
  • Многие производители пытались подражать своей продукции, но немногие делают это так хорошо, как они.
  • Несмотря на то, что он очень технический, его чтение даст вам ценное образование по этому предмету, которого вы больше нигде не найдете.

Излучающий тепловой барьер

Еще одна вещь, которую стоит исследовать, — это лучистый тепловой барьер. Иногда у подложки есть фольга, а иногда нет.

  • В вашем случае вам определенно нужен излучающий тепловой барьер , чтобы тепло отражалось обратно к полу, а не в бетонную плиту.
  • Фольга также может быть встроена в нижнюю часть электрогрелки.

Если у вас есть дополнительные вопросы, звоните или пишите.

Джоэл Хиршберг [email protected] www.greenbuildingsupply.com

Дополнительная информация :

Прочтите «Можно ли установить лучистое отопление под существующий пол?» на вопросы и ответы ответил Брэд Хаббелл.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как полы с подогревом) — энергоэффективного способа согреться в холодные месяцы. Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном.Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подпольного отопления, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей.Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов. Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, что может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: Монтаж системы электрического лучистого отопления от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе приточного воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Какой пол для теплого пола лучше всего?

Полы с подогревом становятся все более привлекательным вариантом для домов в Австралии. Вместо обычных систем отопления, основанных на конвекции, полы с подогревом используют тепловое излучение для создания теплой и уютной домашней среды. Естественно, учитывая, что тепло излучается через пол, важно взвесить, какой тип напольного покрытия является лучшим выбором.Различные материалы и разные отделки дадут разные результаты в зависимости от их теплопроводности.

Плитка

Каменная плитка и керамика — идеальный выбор, поскольку они отлично проводят тепло. Они хорошо и долго сохраняют тепло, а это означает, что они являются высокоэффективными вариантами, а также являются очень хорошими проводниками тепла. Отопление под плиткой рекомендуется как для комфорта, так и для эффективности.

Бетон

Полированный бетон, который также становится все более популярным с эстетической точки зрения, обладает дополнительным преимуществом, так как является высокоэффективным выбором для полов с подогревом.Тепловая масса бетона означает, что он способен сохранять тепло при низких температурах. В частности, если система теплых полов проложена непосредственно в плите, затраты на обогрев бетона будут сравнительно низкими.

Деревянные полы

Поскольку существует множество различных типов деревянных полов, трудно говорить об их эффективности для теплого пола. Есть много видов деревянных полов, которые могут быть хорошими проводниками тепла. Идеально подходят плотные и тонкие деревянные полы.

Инженерные половицы — привлекательный вариант для полов с подогревом. Иногда проблема с деревянным теплым полом заключается в том, что тепло изменяет уровень влажности, что приводит к движению или изменению цвета. Многослойность инженерной доски означает, что она не реагирует таким образом на изменения температуры.

Ламинат

Деревянный ламинат состоит из слоев древесины, идущих в противоположных направлениях. Структура деревянного ламината означает, что он может поглощать изменения температуры, но, возможно, придется исследовать пригодность любого конкретного ламината.

Виниловые полы

Винил можно безопасно использовать для полов с подогревом. В отличие от других вариантов, он довольно быстро нагревается и остывает. Важно, чтобы винил укладывался на ровную поверхность, поэтому для его установки лучше обратиться к профессионалам.

Ковровые покрытия

При наличии подходящего оборудования и ноу-хау можно сделать обогрев ковров.
