Как защитить котел от конденсата
26.02.2020
Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:
- снижается КПД котла,
- увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
- из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному — отсюда напряжения и возможное растрескивание тела котла.
Ниже мы рассмотрим как защитить котел от холодной обратки.
Способ первый — идеальный, но дорогой. Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) — устройство LTC 100 — аналог популярного узла Laddomat (ладдомат).
Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру котла, таким образом начиная циркуляцию воды только в контуре котла.
Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания
Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.
Фаза 4: Накопительный бак полностью загружен. Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака
Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле
Способ второй — попроще, используя трехходовой термосмесительный клапан высокого качества .
Например клапаны от ESBE VTC511-60С или VTC531-60С или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 — при более мощных котлах от 30 до 150 кВт
|
Термостатический смесительный клапан ESBE VTC300 — для подмеса в обратку котла мощностью до 30 кВт |
Термостатический смесительный клапан ESBE VTC500 — для подмеса в обратку котла мощностью от 30 до 150 кВт |
Клапан монтируется на байпасной линии между подачей и обраткой котла.
Встроенный термостат открывает вход «А» при температуре на выходе «АВ» равной настройке термостата (50, 55, 60, 65, 70 или 75°C).
Вход «В» полностью закрывается когда когда температура на входе «А» превышает номинальную температуру открытия на 10°C.
Подобный клапан выпускает Herz Armaturen — трехходовой термосмесительный клапан Антиконденсат . Выпускается два вида клапанов Heiz Антиконденсат — с отключаемым и фиксированным байпасом.
Схема применения трехходового смесительного клапана Heiz Антиконденсат
Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):
При температуре теплоносителя на выходе клапана «АВ» менее 61°C, вход «А» закрыт, через вход «В» идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе «АВ» более 63°C байпасный вход «B» перекрывается и теплоноситель из обратки системы через вход «А» поступает в обратку котла.
Байпасный выход «В» открывается вновь при падении температуры на выходе «АВ» до уровня 55°C
Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):
При прохождении через выход «АВ» теплоносителя температурой менее 61°C, вход «А» с обратки системы закрыт, на выход «АВ» подается горячий теплоноситель с байпаса «В». При достижении на выходе «АВ»температуры более 63°C вход «А» открывается, и вода из обратки смешивается с водой из байпаса «В». Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом «В» на байпасе требуется установить балансировочный клапан.
Если же вы не уверены в том какая температура смешения требуется — есть решение — трехходовой смесительный клапан ESBE VTC422 для котлов на твердом топливе до 50 кВт, с регулируемой температурой подмеса от 50°C до 70°C.
Данный клапан может быть установлен как для подмеса воды в обратку котла, так и для заполнения теплоаккумулятора, просто переверните клапан согласно инструкции.
Tермозапорный клапан начинает открывать соединение A, когда температура выходящего смешанного теплоносителя в соединении AB находится в диапазоне 50-70ºC (в зависимости от настроек клапана VTC422). Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.
Если Вы ошиблись с выбором температуры срабатывания клапана — можно докупить термопатрон для клапанов Herz и Esbe. В ассортименте нашего магазина патроны на температуру Т50°С, Т55°С, Т60°С, Т65°С.
При мощностях котельного оборудования от 150 кВт следует уже использовать варианты подмеса на основе связки — клапан + контроллер. Например резьбовые клапаны VRG 131 + контроллер CRA111, или фланцевые клапаны 3F + контроллер CRA121
,
Нет циркуляции, поломка отопления – почему
Поломка в системе отопления, недоделки, недоработка, все приводит к холодным радиаторам.
Если отсутствует циркуляция теплоносителя, то нужно определить причину. Чаще всего ответ, почему не работает отопление, — находится на поверхности, очевиден.
Разберем по порядку основные причины неисправностей отопления, почему не циркулирует вода по трубам, и что нужно делать в первую очередь.
Начнем с самых простых и очевидных причин.
Забилось, засорилось.
В каждой системе отопления должен присутствовать фильтр грубой очистки. Совсем не большое приспособление с мелкой сеткой и отстойником (устанавливается вниз! в крайнем случае в сторону) спасает оборудование, насосы, котел от загрязнения теплоносителя, которые будут присутствовать в любой системе. Стружка, обрывки нитей, ржавчина, осадок с воды…. все задерживает сеточка в фильтре.
Отстойник нужно периодически раскручивать, сеточку очищать.
Если в системе отопления частного дома нарушилась циркуляция, то первым делом нужно проверить фильтр, который должен быть установлен на обратке перед котлом.
Воздух в системе, завоздушивание
Завоздушивание может произойти в любой схеме замкнутого трубопровода, где не приняты меры по удалению воздуха. Воздух присутствует в теплоносителе всегда, в том числе в растворенном состоянии, выделяется при перепадах давления, скапливается в самых верхних точках. В том числе и в котле.
Воздухоотводчики автоматического действия устанавливаются в характерных, высших точках системы, а также на коллекторах, и на специальных сепараторах, — нормальную схему снабжают специальным воздухоулавливающим устройством, в котором из теплоносителя выделяются пузырьки воздуха.
Кроме того, краны Маевского (ручные воздухоотводчики) должны быть на каждом радиаторе, а также возможно и в других возвышенных местах.
Проверить завоздушивание, спустить воздух, установить воздухоотводчики — обычные действия, если прекращается циркуляция и батареи холодные.
Не работает циркуляционный насос
В частных домах причиной прекращения работы системы отопления становится поломка электротехнического оборудования, которое управляло движением теплоносителя по трубам.
Если отопление вдруг перестало работать, то нужно проверить работоспособность циркуляционного насоса возле твердотопливного котла или же насоса в автоматизированном котле. Кроме того, в каждом контуре может быть установлен такой же агрегат, который должен работать исправно.
Плохие полипропиленовые трубы
Зачастую потребитель (заказчик) полагает, что полипропиленовые трубы являются абсолютно надежными и не могут быть причиной неполадок с отоплением, прохладных батарей.
Но полипропилен куда более коварен, чем старые стальные или металлопластиковые трубопроводы. Каждое место пайки (сварки) является потенциальным повышенным сопротивлением в системе или причиной прекращения циркуляции (ослабленного движения воды по батареям), из-за наплавлений материала внутри.
Проконтролировать качество соединений снаружи невозможно, остается только вырезать куски, перепаивать, переделывать полипропиленовые трубы заново.
Неправильная работа системы из полипропилена — настоящая проблема для домашнего монтажника.
Хорошие профессионалы за этот материал не берутся вообще.
Плохой проект

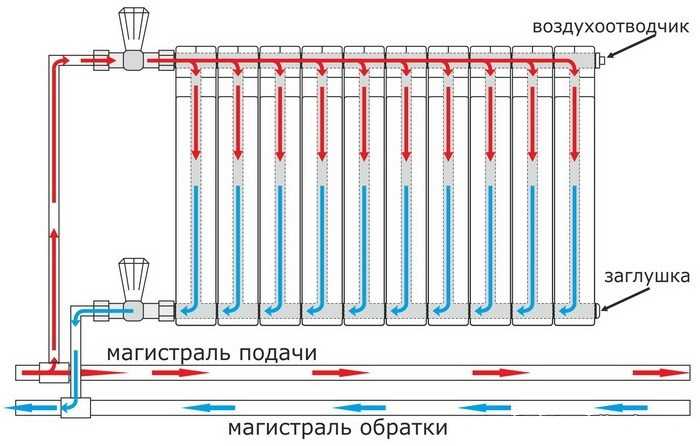

Не редко плохая циркуляция там, где плохое проектирование. Типично — не правильное включение батарей, по некой последовательной схеме, где последняя в схеме батарея получает теплоносителя намного меньше.
Другой плохой проект — однотрубные схемы, где также сложно наладить нужную циркуляцию теплоносителя через каждую батарею.
Если радиаторы нагреваются не равномерно, на отдельных приборах отопления плохая циркуляция теплоносителя, в первую очередь нужно рассмотреть, насколько соответствует подключение классическим схемам — плечевой, попутной, лучевой. Нужно привести домашнее отопление к обычным нормам проектирования, а затем уже ждать от него хорошей циркуляции и одинакового нагрева радиаторов.
Малый диаметр, заросшие трубы
Старые стальные трубы изнутри зарастают ржавчиной, отложениями, их пропускная способлность со временем значительно уменьшается, а решение одно – нужно менять на современные.
Но и при монтаже, ради экономии, могут быть допущены ошибки с выбором диаметра трубопровода, — на магистралях, на группы отопительных приборов, могут быть установлены диаметры 16 или 20 мм. В результате – шум в трубах, перерасход электроэнергии, недостача расхода теплоносителя.
Какие диаметры труб стоит выбирать
Сложная система
Разновидностью плохого проекта является неправильно сделанная сложная система отопления, состоящая из множества отопительных контуров и нескольких котлов. Здесь уже будут неправильно работать целые контура, если работа одного будет влиять на соседний.
Как правило, один котел (резервный не в счет) и три контура — бойлер, радиаторы, теплый пол со своими насосами согласовываются нормально, и вопросов не возникает. Но если подключить еще один работающий котел плюс контур (например, обогрева гаража и теплицы), то система станет сложной. Как в ней будет циркулировать теплоноситель без выравнивания давлений в точках подключений сказать сложно.
В сложных системах важен грамотный проект, установка гидрострелки или кольца равных давлений, подробнее о гидроразделителе можно узнать здесь
Нет балансировки
Многие схемы домашнего отопления подразумевают балансировку, в них установлены балансировочные, регулировочные краны. Например, между этажами, между плечами, и для каждого радиатора. Кранами прикрывается направление с меньшим гидравлическим сопротивлением, соответственно, в другие точки теплоносителя пойдет больше.
Кранами могут баловаться дети. Или изначально система не отбалансирована. Настроить, как правило, — нет проблем, нужно только найти этот кран…. Как настроить домашнее отопление
Соседи не дают тепла
Но сложные схемы отопительных проектов мало волнуют жителей многоэтажек, у которых на каждый радиатор в квартире отдельный стояк. И если какой-либо радиатор перестает нормально нагреваться, значит нет циркуляции по стояку, следовательно…
Нужно обращаться в теплосеть, ЖЭК (обслуживающую организацию), чтобы отрегулировали мощность по стоякам, а если это не помогает — то с требованием проверять соседей.
Зачастую самовольное подключение, замена радиаторов, труб в системах центрального отопления приводит к перераспределению давления, циркуляция по отдельным батареям уменьшается, пропадает.
Нет циркуляции в самотечной системе
В самотечных системах разница давлений низкая, они особенно чувствительны к воздушным пробкам, к диаметрам труб, просветах в радиаторах.
В старых схемах в радиаторах и трубах происходят постепенные отложения, циркуляция со временем может уменьшаться, а лечение этому только замена всего на более современное.
Также нужно обратить внимание на правильность самой схемы — средняя линия нагрева — ниже лини остывания (теплообменник котла ниже радиаторов), а также — горяча подача поднимается вверх в высшую точку, а оттуда опускается к радиаторам… Подробней о самотечных схемах далее
Различные поломки в системах отопления
- Закрыты, краны вентили — проверьте все ли открыто, чтобы обеспечивалась циркуляция.
- Течь в системе — теплоносителя мало, проверьте давление, устраните течь.
- Монтаж гибкими трубами – пережата труба.
- Поломка автоматического оборудования — термоголовки на смесительных узлах, радиаторах, сами смесительные узлы – заиливание, выход со строя, необходимо проверять корректность работы. Тоже – поломка электроники.
- Неправильная балансировка на распред-коллекторе, — в лучевых схемах, сложных системах, коллекторы с балансировочно-настроечной аппаратурой могут являться причиной отсутствия циркуляции где либо, из-за поломок и неправильной настройки.
- Низкое давление, нет воздуха в расширительном бачке – проверьте давление в трубах и накачку бака, автоматизированные агрегаты вовсе не будут работать без нужного давления.
- Нарушение схемы, лишний байпас – проверьте соответствие монтажа проекту, логичность схемы, нет ли закорачиваний струи, параллельных ветвей к радиаторам и контурам.
