Как работать с химическим анкером, пошаговая инструкция

Химический анкер – это двухкомпонентный клей на основе синтетической смолы, при помощи которого происходит закрепление стальных закладных элементов в строительных основаниях. Перед началом работ по монтажу химанкера необходимо ознакомиться с информацией на картридже, обращая внимание на принципиальную схему монтажа, рекомендуемые производителем размеры отверстия и время схватывания состава при определенной температуре.

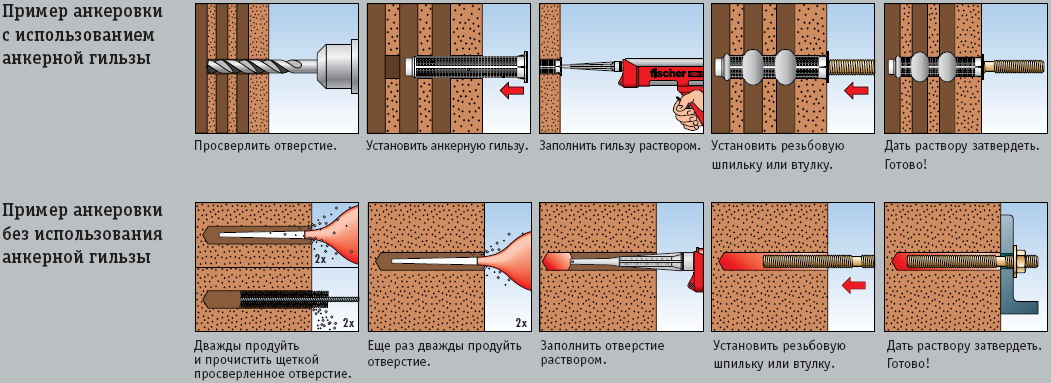

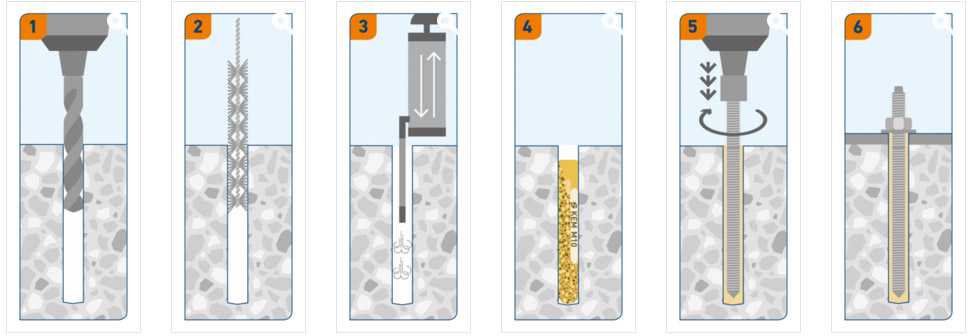

1. Подготовка отверстия.

Делаем отметку на поверхности основания в месте установки анкера. Бетон сверлим буром, диаметр которого превышает диаметр шпильки на 2 мм. Использовать алмазный инструмент не рекомендуется, так как смола лучше сцепляется с шероховатой поверхностью. При работе с кирпичной кладкой ударную функцию отключаем, чтобы избежать сколов и растрескивания кирпича. При сверлении бур держим строго перпендикулярно плоскости основания. Необходимую глубину установки контролируем при помощи ограничителя глубины или нанесенной на буре метки.

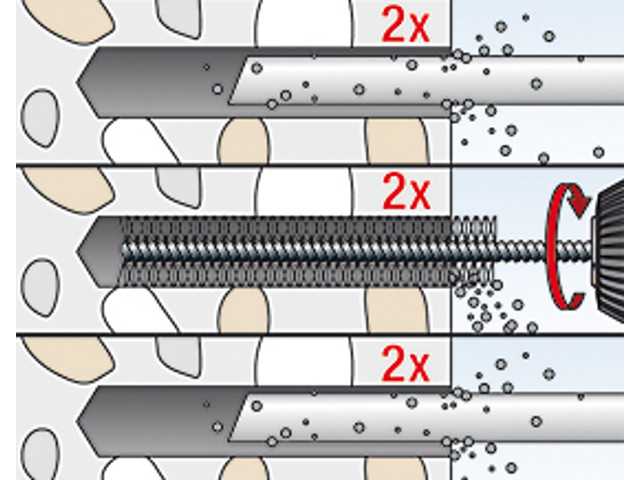

Для получения надежного крепления принципиально важно тщательно прочистить отверстие от сверлильной крошки и пыли. Если этого не сделать, состав свяжется с продуктами сверления, что ослабит соединение. Сначала полость очищают металлическим ершиком, затем продувают ручным насосом. Желательно процедуру повторить несколько раз до полного отсутствия видимых остатков пыли. При больших объемах работ лучше воспользоваться строительным пылесосом, так как это ускорит процесс.

2. Ввод химического состава.

Прикручиваем насадку к картриджу и вставляем его в пистолет для инжекционных масс. Первые 10 см выдавленной массы не используем, так как нет гарантии, что компоненты равномерно перемешались в миксере. Смесь готова к применению, если имеет однородный серый цвет. Помещаем сопло вглубь полости и дозировано заполняем ее составом на 2/3 объема, немного вытаскивая инструмент при каждом нажатии на курок.

При работе с пустотелыми материалами (щелевой кирпич) есть свои особенности. Пустоты не дают сформировать естественного отверстия со стенками, поэтому вставляем специальную пластиковую гильзу с колпачком и заполняем ее составом. При погружении шпильки часть химического анкера выходит через сетчатую гильзу и застывает в полостях кирпича, образуя упор. Колпачок нужен для того, чтобы крепежный элемент заходил в гильзу строго по центру и удерживался в таком состоянии до полного застывания «химии».

3. Установка металлического анкера.

Погружаем шпильку в отверстие вращательными движениями. Для равномерного распределения раствора можно слегка потянуть крепеж на себя, а затем до конца докрутить его и оставить до полного застывания клея. Во время выдерживания времени схватывания можно корректировать положение метиза. Индикатором полного заполнения отверстия является немного выступившая на поверхность связующая масса, которую можно легко отколоть после затвердения.

4. Монтаж и затягивание гайки.

После полного застывания раствора переходим к самому ответственному моменту – закреплению строительных материалов и элементов. Затягиваем гайку, используя динамометрический ключ. В рекомендациях производителя инжекционной массы указаны максимальные значения усилия, с которым можно затягивать гайку. Если использовать обычный ключ, есть риск превысить допустимый момент, что может привести к проворачиванию шпильки или раскалыванию материала при небольших краевых и осевых расстояниях.

Если необходимо сделать перерыв в работе, не снимайте смесительный носик с картриджа, а перед повторным применением замените его на новый. Чтобы правильно рассчитать количество картриджей необходимых для монтажа химического анкера, воспользуйтесь онлайн калькулятором расхода инжекционных масс.

Полезные советы Обновлено: 19.11.2020 13:02:45

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

принцип действия, где используют, преимущества

Химический анкер — особый вид крепежа, который позволяет закрепить тяжелые предметы на стене с пористой структурой. В статье расскажем о типах таких анкеров, сферах их применения, о преимуществах и недостатках при работе с ними.

Содержание

• 1 Что такое химический анкер
• 2 Типы химических анкеров
  • 2.1 Ампульные
  • 2.2 Два картриджа
  • 2.3 Один картридж
• 3 Принцип действия
• 4 Где используют
  • 4.1 Правила сверления и подготовки отверстий
• 5 Последовательность работ при вклеивании жидкого гвоздя
• 6 Химический анкер своими руками
• 7 Плюсы и минусы

Что такое химический анкер

Изначально химические анкеры применяли в горнодобывающей отрасли, сейчас сфера их применения гораздо шире — и этот вид крепежа используется во всей строительной области.

Его применяют даже при монтаже балконов, козырьков зданий и мостов.

Анкер представляет собой тубу с двухкомпонентным клеевым составом. Перед использованием компоненты смешивают. По другому этот вид крепежа строители ещё называют жидким гвоздём, жидким дюбелем. В комплекте с анкером часто продаются разные приспособления, это может быть прибор для сверления шпуров, пистолет-смеситель, дозатор, скребок или ёршик.

Химический анкер надёжно фиксирует неустойчивые или малопрочные материалы.

Состав самого анкера зависит от условий использования и специфики материала.

Типы химических анкеров

Есть несколько видов этого крепежа: ампульные, а также в картриджах и тубах. Вариант с картриджами подходит для тех случаев, когда нужно выполнить большое количество анкерных соединений.

Ампулы рекомендуют использовать для единичных работ: если у строителя нет пистолета и ему не нужен весь картридж жидкого гвоздя.

Ампульные

Их выпускают под определенный диаметр и глубину шпура. Одна ампула предназначена для одной точки крепления. Этот вид крепежа используют для крепления основания. Ампульный анкер гарантирует точность и чистоту при сверлении шпура.

Каждая ампула содержит капсулу с клеем и капсулу с отвердителем. Они равномерно смешиваются, когда начинается вкручиваться шпилька.

Этот вид крепежа используют для креплений основания. Ампульный анкер гарантирует точность и чистоту при сверлении шпура.

Правда, не рекомендуют использовать такие анкера на вертикальных конструкциях, иначе весь состав может стечь, не затвердев.

При монтаже такого типа анкеров, в шпур вставляют ампулу, а затем шпильку, которая раздавливает ампулу с клеевой массой.

Два картриджа

Такие приспособления состоят из двух картриджей разного объёма, соединенных на выходе.

Для работы с таким анкером пригодится пистолет, чтобы компоненты подавались равномерными порциями в носик-смеситель.

Внутри смесителя есть специальная спираль, которая обеспечивает равномерное смешивание компонентов, до того как их будут подавать в пробуренное отверстие.

Один картридж

Этот картридж состоит из двух частей: с клеем и отвердителем. Принцип действия аналогичен анкерам с двумя картриджами. Однако, в этом случае мастер может использовать обычный строительный пистолет.

Анкеры, которые расфасованы по картриджам имею свой минус — сложно контролировать процесс заполнения шпура. Если основание пористое, массы может стечь под действием силы тяжести.

Принцип действия

Химические анкеры нужны для того, чтобы крепить тяжёлые предметы в стройматериалах, имеющих рыхлую структуру. Например, пустотелый кирпич, газобетон, пористый камень, дерево или пенобетон.

Такой вид крепежа используют тогда, когда другие виды невозможно применить.

Применяются химические анкеры если невозможно использовать другие крепежи по причине низкой плотности материала, в которых они будут установлены.

Принцип действия химического анкера такой: в отверстие, куда он будет установлен, наливают клеевую массу, с её помощью будет закреплен металлический стержень (шпилька или рифлёный арматурный прут). Когда состав полностью затвердеет, анкер будет вклеен в основание, клеевая масса заполнит даже узкие зазоры между резьбой.

Где используют

Областей применения химических анкеров довольно много. Его используют в качестве крепления в следующих сферах строительных работ:

• дорожные конструкции: барьеры, шумозащитные экраны, столбы освещения;
• вентилируемые фасады из газобетона;
• массивные конструкции: колонны, лепные детали, козырьки;
• реконструкция лифтовых шахт и эскалаторов;
• строительные леса, стеллажи;
• реставрация памятников;
• соединение фундамента с другими элементами;
• ремонт причалов;
• стройка водных объектов;
• стройка ЛЭПов и трансформаторных будок.

Правила сверления и подготовки отверстий

Отверстия для жидких дюбелей можно подготавливать тремя методами.

Два из них применяют для крепежей несущих элементов и сложных конструкций. К примеру, для фиксации каркасных стен к бетонному основанию или для монтажа каркасных навесных систем.

Диаметр шпура должен быть больше диаметра шпильки. Для разных составов они разные.

Третий метод используют для более простого крепежа в несущих конструкциях.

Отверстия делают перфоратором, лучше всего безударным способом с помощью дополнительных приспособлений — прямого или качающегося кондукторов.

Первый не даёт буру биться, при этом отверстие расположено к поверхности стены идеально перпендикулярно

Второй даёт расширить пространство внутри шпура до формы конуса.

При организации такого отверстия часть нагрузки на анкер распределяется на основание.

Почти все виды химических анкеров должны крепиться только в подготовленные и очищенные шпуры.

После сверления шпур нужно тщательно очистить от пыли, чтобы химический состав анкера не проник в пыльные поры материала. Иначе клеевая масса не задержится на основании.

Чтобы продуть отверстие используют насос, баллон с углекислым газом или резиновую грушу. Перед и после продувки советуют прочистить отверстие ёршиком.

Если отверстия делают в материалах, у которых ячейки закрыты, шпуры нужно промыть специальным раствором — поверхностно-активных веществ с водой.

Последовательность работ при вклеивании жидкого гвоздя

Процедура работы следующая:

1. Выбрать химический дюбель в зависимости от характеристики объекта.
2. Подобрать по размеру металлический стержень.
3. Просверлить шпур и прочистить его.
4. Ввести в отверстие клеевой состав.
5. Установить и разровнять по оси металлический элемент.
6. Дождаться полного затвердения анкера.

Если используется дюбель в ампулах: после того, как ампула установлена в шпур, вкручиваем шпильку. Металлический стержень можно зажать в патрон дрели и вводить в отверстие на средних оборотах.

Если клеевую массу наносят пистолетом, нужно учитывать следующее: при монтаже металла на пористый или пустотелый материал, для шпура используют сетчатую втулку. Его устанавливают в отверстие до введения клеевой массы.

Если используется химический анкер в картриджах — нужно пользоваться смесителем.

Компоненты равномерно движутся по носику и смешиваются друг с другом. Чтобы шпур хорошо наполнился составом, нужно использовать дозатор в виде пистолета. Носик и пистолет идут в комплекте с картриджем.

Когда носик пистолета вставляют до конца и выдавливают клеевой раствор ( при этом не извлекая инструмент из отверстия), могут образоваться пустоты и адгезии с основанием не будет.

Если мастер вручную будет вставлять шпильку длиной более 50 см в шпур, советуют использовать кондуктор, который подаст металлический стержень под нужным давлением.

Если шпилька используется вместе с гайкой, рекомендуют проверять, чтобы она не была сильно прикручена к шайбе.

После того как шпильку установили в шпур, нужно чтобы она оставалась в неподвижном состоянии до тех пор, пока состав полностью не затвердеет.

Клеевая масса затвердевает за 30-50 минут при температуре +20 градусов, за 5-6 часов, если температура +5 градусов. В холодную погоду химический анкер вообще не затвердеет.

Жидкий гвоздь не всегда может обеспечить нужную фиксацию шпильки, из-за этого крепление может деформироваться.

При закреплении на внешней конструкции тяжёлого предмета мебели или прибора рекомендуется расположить его вплотную к несущей конструкции.

Химический анкер своими руками

Цена магазинных жидких гвоздей часто отпугивает потенциальных клиентов, и многие мастера изготавливают аналогичные растворы самостоятельно в домашних условиях. Это несложно.

В основе состава — эпоксидная смола, она обеспечивает прочное сцепление компонентов.

Помимо «эпоксидки» для приготовления состава понадобятся отвердитель УП-583, а также цемент или гипс, и пластификатор ДБФ или ДЭГ-1.

Процедура приготовления:

1. Добавляем пластификатор в смолу (5-10% от общего количества смолы), перемешиваем.
2. В полученную массу засыпаем немного гипса или цемента (5-10%), при это хорошо перемешиваем.
3. В конце добавляем отвердитель, в пропорции 1:8 или 1:10 от общего объёма.

Полученный состав тщательно мешаем. Советуют использовать химический анкер сразу и готовить небольшими порциями, чтобы хватило времени его выработать.

Плюсы и минусы

К преимуществам жидких дюбелей относятся:

• Герметично закупоривают отверстие.
• Прочны по сравнению с другими распорными элементами.
• Просты в монтаже.
• Устойчивы к воздействиям.
• Специальные химические анкеры можно использовать в местах с высокой влажностью и даже под водой.
• Долговечность — срок службы около 50 лет.
• В основании нет внутренних напряжений при перепадах температуры.

Недостатки анкеров:

• Сроки готовности крепления напрямую зависят от температуры окружающей среды.
• Закрытая упаковка хранится не более года. В открытом виде химический анкер хранить нельзя.
• Высокая цена.

Что такое химический анкер?

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

И зачем их использовать?

Химическая анкеровка — это метод крепления к бетону и подобным основаниям, обеспечивающий большую гибкость, чем механическая анкеровка.

Механический анкер, такой как анкер-втулка, Dynabolt®, клиновой анкер или забивной анкер, вставляется в бетон и расширяется при затягивании. Это расширение приводит к тому, что анкер захватывает стенку отверстия и обеспечивает чрезвычайно сильное сцепление. Несмотря на то, что это очень популярный и экономичный вариант, существуют некоторые ограничения.

Итак, в чем преимущество химического анкера? При химической анкеровке перед установкой шпильки в отверстие впрыскивается смола. При этом химикат естественным образом заполняет все неровности и, следовательно, делает отверстие герметичным и водонепроницаемым со 100% адгезией.

А у механических анкеров каждый заданный размер — длина (заделка) и диаметр — имеет свои пределы несущей способности. Химические анкеры имеют практически неограниченную глубину заделки, поэтому в отверстие можно вставить стержень любой длины для увеличения несущей способности. А если вы решите использовать отверстие большего диаметра с более толстым стержнем, вы снова увеличите грузоподъемность.

Химические анкеры, также известные как химические шпильки, также можно размещать по краю бетонного основания и через каменную кладку. Нерасширяющийся характер химически удерживаемого стержня резко снижает вероятность растрескивания окружающего бетона. Это очень удобно для крепления перил близко к краю или бетонных лестниц и подобных применений. Наконец, химическая анкеровка дает вам возможность внести небольшие коррективы в выравнивание шпильки во время открытия химикатов, в то время как для механического анкеровки необходимо каждый раз сверлить отверстие с точностью до миллиметра, чтобы скорректировать глубину и угол, и если это не так.

, его нельзя использовать.

Недостаток химических анкеров, по мнению некоторых подрядчиков, заключается в том, что их сложнее установить, а неправильные привычки установки могут поставить под угрозу мощность анкера. Соблюдение правильных методов установки имеет решающее значение, Allfasteners предлагает обучение и инструктаж по этому вопросу. Их также можно считать более дорогими, чем механические анкеры. Однако в данном случае яблоки следует сравнивать с яблоками, так как оба крепежа часто используются для совершенно разных целей, особенно при удовлетворении требований инженеров. Обратитесь за советом по этому поводу, если есть сомнения, что выбрать.

Что такое химический анкер для Allfasteners?

Ознакомьтесь с нашим ассортиментом систем впрыска химикатов и узнайте, почему мы лидируем на рынке по прочности, соответствию требованиям и стоимости.

«>

О SSL-СЕРТИФИКАТАХ

Поболтай с нами, на базе LiveChat

Применение химического анкера в скоростных мостах

Применение химического анкера в скоростных мостах

Применение химического анкера в скоростных мостах

1. Обзор проекта

Причал скоростной автомагистрали Нинхан Уровень NH-NJ1, мост, ворота, транспортная развязка B, съезд через городское шоссе изначально проектировался круглым, а причал был построен за пределами проезжей части города. шоссе. По разным причинам проектный институт потребовал изменить круглую опору моста на квадратную, и был выдан измененный чертеж. Если всю опору моста вырезать и заново залить, большой объем работ по резке приведет к слишком долгому периоду строительства и повлияет на пропускную способность шоссе вокруг города. В проекте была выбрана техническая схема, чтобы отрезать исходные зарезервированные стальные стержни и пересадить стальные стержни, чтобы соединить новую и старую конструкции путем установки стальных стержней.

В соответствии с проектными требованиями, 48 штук из 32 вторичных стальных стержней с резьбой должны быть пересажены на опору с проектной глубиной заглубления 1280 мм и диаметром 40 мм.

2. Введение в технологию посадки стержней

2.1 Принцип посадки стержней

Арматурная арматура заключается в том, что после бурения на заданную глубину по расчетному диаметру отверстия на расчетном участке отверстие очищается, затем нагнетается армирующий клей , а арматура вставляется так, чтобы арматура и бетон были надежно скреплены между собой арматурным клеем. Его анкерный эффект эквивалентен эффекту предварительно встроенных стальных стержней, что представляет собой технологию строительства, отвечающую требованиям структурной передачи сил.

2.2 Характеристики планок для посадки

①Высокая прочность сцепления, достижение высокой нагрузки при небольшом отверстии и небольшой глубине:

②Основной материал не подвержен напряжениям и может быть изготовлен с небольшими краями и малым расстоянием;

⑤Высокая термостойкость, можно сваривать вблизи;

④Процесс строительства прост, операция проста, время отверждения короткое, груз можно быстро загрузить, что экономит время строительства, безопасно и экономично.
