Гидроаккумулятор: назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

  • Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
  • Обеспечение минимального запаса воды
  • Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.

10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

P воздуха, бар 0,8 0,8 1,8 1,3 1,3 1,8 1,8 2,3 2,3
2,8
2,8 4,0
P вкл. нас., бар 1,0 1,0 2,0 1,5 1,5 2,0 2,0 2,5 2,5 3,0 4,0 5,0
P выкл.нас., бар 2,0 2,5 3,0 2,5 3,0 2,5 4,0 4,0 5,0 5,0 8,0 10,0
Общий объем бака, л Запас воды, л
19 5,70 7,33 4,43 4,99 6,56
2,53
7,09 5,37 7,46 6,02 8,11 8,35
24 7,20 9,26 5,60 6,31 8,28 3,20 8,96 6,79 9,43 7,60 10,24 10,55
50 15,00 19,29 11,67 13,14 17,25 6,67 18,67 14,14 19,64 15,83 21,33 21,97
60 18,00 23,14 14,00 15,77 20,70 8,00 22,40 16,97
23,57
19,00 25,60 23,36
80 24,00 30,86 18,67 21,03 27,60 10,67 29,87 22,63 31,43 25,33 34,13 35,15
100 30,00 38,57 23,33 26,29 34,50 13,33 37,33 28,29 39,29 31,67 42,67 43,94
200 60,00 77,14 46,67 52,57 69,00 26,67 74,67 56,57 78,57 63,33
85,33
87,88
300 90,00 115,71 70,00 78,86 103,50 40,00 112,00 84,86 117,86 95,00 128,00 131,82
500 150,00 192,86 116,67 131,43 172,50 66,67 186,67 141,43 196,43 158,33 213,33 219,70
750 225,00 289,29 175,00 197,14 258,75 100,00 280,00 212,14 294,64 237,50 320,00
329,55
1000 300,00 385,71 233,33 262,86 345,00 133,33 373,00 282,86 392,86 316,67 426,67 439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

Vt = K x Amax x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд.

+ 1)

Amax — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
Pmax —давление выключения насоса, бар
Pmin — давление включения насоса, бар
Pвозд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт 0,55-1,5 2,2-3,0 4,0-5,5 7,5-9,0
Коэффициент К 0,25 0,375 0,625 0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

Pmax = 3,0 бар
Pmin = 1,8 бар
Pвозд. = 1,6 бар
Аmax = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Vt = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

Для чего нужен гидроаккумулятор для систем водоснабжения?

Стабильно работающая система водоснабжения в доме – это цель любого ответственного хозяина. Домовладельцы знают, как тяжело избежать скачков давления и сбоев подачи жидкости в водопроводе. Решить проблему сможет гидроаккумулятор для систем водоснабжения, он же напорный, расширительный или накопительный бак. Каких видов бывает, как работает гидроаккумулятор и для чего нужны гидробаки для воды?

Зачем нужен гидроаккумулятор?

Гидробаки для систем водоснабжения поддерживают заданное давление, создают определенный запас воды в автономной сети и, обеспечивая постоянный и ровный поток жидкости, исключают риск поломки бытовой техники. Это оборудование эффективно сглаживает скачки давления при пользовании водой потребителями и при включении и выключении насосной станции.

Для чего нужен гидроаккумулятор в системе водоснабжения:

  1. Поддержание постоянного давления в системе водопровода и защита сети водоснабжения от перепадов напора. От перепадов давления в системе при использовании нескольких точек водозабора одновременно возникают также перепады температуры. Из-за температурных колебаний можно обжечься, моя посуду, или же попасть под холодную струю душа. Бак с гидроаккумулятором решает эту проблему.
  2. Защита системы обвязки труб от гидравлических ударов, а значит, от трещин и разрывов в трубопроводе, и как следствие от потопа.
  3. Продление срока эксплуатации насосной станции. В напорном баке всегда остается определенное количество жидкости, которая в первую очередь поступает на точку водозабора при открытии крана. Насос при этом не включается до тех пор, пока вода из гидроаккумулятора не будет израсходована.
  4. Аварийное обеспечение небольшим количеством воды (100-200 литров) потребителей при отключении водоснабжения или электроэнергии.

Таким образом, установка гидроаккумулятора для систем водоснабжения закрытого типа имеет большое значение, чтобы обеспечить стабильное функционирование водопровода в частном доме.

Как устроена конструкция гидравлического аккумулятора?

Гидроаккумуляторы для водоснабжения изготавливаются в виде металлической ёмкости, внутри которой установлена грушевидная мембрана из каучука, разделяющая емкость на пару частей. Пространство с одной стороны мембраны (от корпуса) заполнено инертным газом или сжатым воздухом, а с другой – водой. Резиновая мембрана при помощи фланцв с патрубком закрепляется на корпусе сосуда.

При этом гидравлический бак поддерживает давление в гидроаккумуляторе и всей системе водопровода на уровне 1,5–3 бар. Закачать воздух в сосуд можно своими руками с помощью автомобильного или велосипедного насоса.

Кроме того, конструкция гидробака включает отверстие для подвода жидкости и манометр, показывающий давление воздуха внутри емкости. Также в корпус резервуара  монтируется золотник, который регулирует подачу-спускание воздуха, и фильтр для удаления мелкого мусора при закачке жидкости из скважины.

Вода закачивается в емкость и подается в систему при помощи насосной станции, благодаря чему в гидравлическом аккумуляторе с автоматикой (САУ) давление газа возрастает. В тот момент, когда давление воздуха достигает предельного значения, САУ отключает насосное оборудование, прекращая подачу воды из скважины или центрального водоснабжения.

Устройство с баком оснащено системой автоматического управления, работа которой увеличивает срок эксплуатации гидроаккумулятора. Постепенно жидкость из сосуда расходуется, давление понижается до минимального предела, САУ запускает насос и вода закачивается в емкость, пока снова не будет достигнуто нужное давление, после чего насосная станция отключается.

Какие бывают гидравлические баки?

Перед тем, как подобрать гидроаккумулятор, исходя из параметров конкретной системы водоснабжения, необходимо изучить типы рассматриваемого приспособления, чтобы сделать правильный выбор.

По назначению гидробаки делятся на три вида:

  1. Для холодной воды. Это сосуд синего цвета, или прозрачный, предназначен для применения в системе водоснабжения холодных типов. Порог рабочего давления – 8 бар. Гидробак накапливает и подает жидкость на точки водозабора. Для таких гидроаккумуляторов мембрану изготавливают из пищевого каучука, который абсолютно безвреден для человека.
  2. Для горячей воды. Емкость красного цвета, или также может быть прозначной. Данный гидроаккумулятор для систем водоснабжения предназначен для работы с высокими температурами жидкости. Мембрана сделана из прочного каучука, но рабочее давление красного бака ниже, чем у синих сосудов, поэтому не стоит их применять в системе холодного водопровода.
  3. Для водяного отопления. Это расширительные баки, предназначенные для комфортной и стабильной работы закрытой системы отопления частного дома.

По способу крепления различают горизонтальный и вертикальный накопительный аккумулятор для воды. Это важно знать во время стравливания лишнего воздуха, который со временем накапливается в емкости с водой. Если этого периодически не делать своими руками, то систему заполнят воздушные пробки, которые могут серьезно ее повредить.

Так вот, вертикальный бак скапливает воздух в верхней части, и чтобы его удалить из емкости применяется специальный ниппель. Вертикальный гидроаккумулятор легко очистить от лишнего газа своими руками, с горизонтальными моделями все намного сложнее. Для стравливания лишнего воздуха потребуется также канализационный слив и шаровой кран.

Иной способ стравливания воздуха и у гидробаков с небольшим объемом, до 100 литров. Для этого не нужно особых приспособлений, достаточно сделать несколько простых манипуляций:

  1. Обесточить оборудование от электропитания.
  2. Открыть кран смесителя и спустить воду.
  3. Дождаться, чтобы сосуд опустел.
  4. Закрыть кран.
  5. Включить бак в розетку, чтобы он опять наполнился.

Лишний воздух выйдет вместе с жидкостью.

В любом гидроаккумуляторе необходимо стравливать излишний воздух, хотя бы раз в месяц.

Принцип действия такого оборудования примерно одинаков, рассмотрим подробнее.

Как функционирует гидробак?

Принцип работы гидроаккумулятора очень прост. При включении насоса, мембрана наполняется водой, ее объем увеличивается, в результате чего воздух вне мембраны под давлением сжимается. Когда давление в баке достигает заданной величины, насосное оборудование отключается. Сжатый газ оказывает давление на жидкость и толкает ее по трубопроводу на точки водозабора.

Когда вода из мембраны уходит, давление в гидроаккумуляторе снижается. Когда напор доходит до минимального значения, то реле автоматически запускает электронасос, который снова заполняет сосуд.

Чем меньше объем накопительного бака, тем чаще запускается насосная станция. Наиболее распространенным вариантом для бытового гидробака является объем 100 литров. В этом случае насос включается в среднем 7-12 раз в час при активном использовании воды потребителем. При таком режиме эксплуатации износ оборудования минимален. Более частые срабатывания реле приводят к раннему износу мембраны и других деталей.

Как правило, вода в накопительный аккумулятор поступает из колодца, построенному по скважинному типу. Открытый колодец способствует тому, что вода насыщается кислородом, который также поступает в систему. Кислород тоже необходимо стравливать.

Частое использование гидрооборудование ведет к износу деталей, из-за чего может упасть рабочее давление в системе. Поэтому рекомендуется один раз в год полностью сливать воду и проверять давление в баке без воды.

Что учесть при выборе оборудования?

Стабильное функционирование водопровода зависит, прежде всего, от правильного выбора гидравлического аккумулятора. Какой бак выбрать – синий или красный, горизонтальный или вертикальный, зависит от цели предполагаемого использования накопительного бака.

Так, если вы планируете поддерживать нормальную работу горячего водоснабжения, то вам нужен красный сосуд, для холодного – синий, для отопления – расширительный бак.

Объем гидравлического приспособления также зависит от того, какие задачи вы хотите решить:

  1. Если вы собираетесь просто поддерживать определенный напор в системе при помощи гидравлики, то вполне можно обойтись емкостью на 30 литров. При условии подключения не более трех точек подачи воды, в противном случае нужен бак большего объема или еще один сосуд такого объема.
  2. Чтобы компенсировать нехватку воды в период ее пикового потребления, потребуется бак на 50 литров.
  3. Если же вы хотите снять чрезмерные нагрузки на электронасос, то нужен гидроаккумулятор объемом не менее 80 литров.
  4. Для использования гидравлического устройства в качестве резервного источника воды, необходима емкость на 100 литров.

Как уже отмечалось, объем в 100 литров – это оптимальный вариант для гидроаккумулятора бытового использования.

Для более точного расчета требуемого объема используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1), где:

Amax – максимальный расход литров воды в минуту; К – коэффициент, который зависит от мощности двигателя насоса; Pmax – давление при выключении насоса, бар; Pmin – давление при включении насоса, бар; Pвозд. – давление воздуха в гидроаккумуляторе, бар.

Какое давление должно быть в гидроаккумуляторе, когда в нем нет воды? Этот параметр указывается на корпусе изделия. Для подъема жидкости по водопроводу высотой 10 м потребуется давление в 1 бар, при подаче на высоту 5 м – 0,5 бар. При этом если гидравлическое оборудование будет размещено в подвале, то нужно добавить еще 1 бар, чтобы вода без труда поднималась на первый этаж.

Имейте в виду, что давление гидробака должно быть на на 0,5 бара меньше давления эксплуатируемого электронасоса.

Как правильно подключить гидроаккумулятор в систему?

Подключение и настройка любого гидроаккумулятора к системе водоснабжения своими руками не требует особых умений, независимо от того, вертикальный или горизонтальный вариант вы выбрали. Подключаться к насосу, электричеству и сети водоснабжения следует следующим образом:

  1. Измерьте давление внутри бака (или посмотрите маркировку на корпусе). Его величина должна быть немного меньше рабочего давления реле насоса.
  2. Купите штуцер с пятью выходами, чтобы соединить в одну цепь реле, гидроаккумулятор, манометр, насос и водопроводную трубу.
  3. Подготовьте реле для коррекции давления, а также ФУМ-ленту или паклю с герметиком для резьбовых соединений.
  4. Подсоедините штуцер к сосуду при помощи фланца с пропускным клапаном или посредством жесткого шланга.
  5. Поочередно соедините все части системы. Последней прикручивается труба, ведущая к насосу.
  6. После соединения всех элементов, необходимо проверка системы на наличие протечек. При их появлении, необходимо уплотнить места соединения деталей герметиком или ФУМ-лентой.
  7. Регулировка реле давления для гидроаккумулятора.

При этом если гидравлическое оборудование будет использоваться в системе водоснабжения с погружным насосом, то его нужно установить в скважину или колодец, но тогда возникает вероятность того, что вода будет «откатываться» обратно. Чтобы избежать «отката» воды, следует установить обратный клапан на насос перед трубой подачи воды наверх.

Схема подключения гидроаккумулятора:



Как отрегулировать реле давления воды? Настройка реле давления гидроаккумулятора производится двумя гайками на нем. После того, как насос отключится. На манометре отобразится текущее «верхнее» давление. Если оно отличается от рекомендуемого, то при помощи кручения гайки можно его отрегулировать.

«Нижнее» давление измеряется также. Следите за показаниями манометра при сливе воды. Постепенно давление будет снижаться, а достигнув нижнего предела, включится насос и давление начнет возрастать. Значения манометра в момент запуска насоса – это и есть «нижнее» давление. Если оно отличается от рекомендуемого, то отрегулируйте его при помощи гайки.

Теперь вы знаете, как выбрать и подключить гидроаккумулятор для систем водоснабжения частного дома правильно, чтобы она работала стально и эффективно.

7 мифов о гидроаккумуляторах — статья на ВОДОМАСТЕР.РУ

Разберем семь наиболее часто встречающихся мифов о гидроаккумуляторах и их функциональных возможностях.

Миф 1. Гидроаккумулятор предназначен для поддержания постоянного давления в системе водоснабжения.

Такую фразу можно достаточно часто найти в описаниях гидроаккумуляторов. Вариации – гидроаккумулятор создает постоянное давление и т.п.

Начнем с того что мембрана (резиновая груша) в металлическом корпусе никакое давление, ни постоянное, ни «переменное» создать просто не в состоянии. Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе. Единственное, о чем можно говорить, так это о том, что гидроаккумулятор, в отсутствие расхода воды, поддерживает созданное в нем давление и способствует его плавному снижению с началом водоразбора и плавному повышению после закрытия всех кранов. Т.е. без него давление изменялось бы мгновенно, а с ним изменяется плавно, за счет изменения гидравлического объема путем растяжения-сжатия мембраны. В этом и есть основный смысл его использования. Для корректного функционирования системы с вездесущим реле давления требуется именно плавное изменение давления, что и обеспечивается с помощью гидроаккумулятора.

Говорить о постоянном давлении в стандартной системе с реле давления и гидроаккумулятором вообще не приходится. Весь смысл функционирования такой системы сводится к тому, что давление постоянно изменяется, за счет чего и автоматизируется работа насоса с помощью реле давления. Постоянное давление может быть только при неизменном расходе, но как только расход воды изменяется (открыли или закрыли дополнительный кран) давление мгновенно изменяется. Все что может сделать гидроаккумулятор — это задать системе инерционность, что от него собственно и требуется. Постоянного давления в системах с переменным расходом возможно достичь только при использовании преобразователя частоты, когда скорость вращения насоса изменяется в зависимости от расхода воды.

Миф 2. Чем больше объем гидроаккумулятора, тем лучше.

Тем лучше для чего? Для самого гидроаккумулятора, для надежности системы, для насоса? Гидробак большого объема стоит дороже, занимает больше места, стоимость замены мембраны выше. Одни минусы.

Но определенная логика в утверждении есть и заключается она в следующем: чем больше объем гидробака, тем реже будет включаться насос. А чем реже включается насос, тем дольше он проработает, так как ресурс будет сохраняться (режим пуска электродвигателя самый напряженный – скачок пускового тока, высокий пусковой момент, повышенная нагрузка на детали насоса).

Однако с другой стороны логично предположить, что есть определенный предел по объему гидроаккумулятора, на котором необходимо остановиться. Ведь никому не приходит в голову покупать для частного дома гидроаккумулятор объемом в тысячи литров. Хотя с таким баком насос может включиться всего один-два раза в день или вообще не включиться. Не забудьте, что полезный объем гидроаккумулятора составляет около 30%.

Заблуждение состоит в том, что даже если мы уменьшим количество включений насоса в час в два раза (увеличив объем гидроаккумулятора), насос не прослужит в итоге в два раза дольше. Даже зная количество включений в час мы не можем оценить общее время работы в каждом цикле, что гораздо важнее для ресурса. Точно также если вы используете насос только полгода, например, в дачный сезон, не нужно рассчитывать, что насос прослужит в два раза дольше чем у соседа, который пользуется насосом круглый год.

Производители двигателей не дают определенного лимита включений/выключений на весь срок эксплуатации, после которого двигатель выходит из строя или требует ремонта. На ресурс двигателя влияют общее время работы и тепловой режим. Но при этом действительно важно, чтобы количество кратковременных включений насоса в час не превышало, указанных производителем, значений (эти данные есть в технической документации на насос). Это и есть основной критерий, по которому подбирается объем гидроаккумулятора. А если насос снабжен устройством плавного пуска, то и количество этих самых пусков может быть увеличено. Т.е. объем гидробака можно уменьшить.

Миф 3. Все гидроаккумуляторы одинаковые. Если нет разницы, зачем платить больше?

Если обратить внимание только на внешний аспект, то с данным утверждением сложно не согласиться. Если мы говорим о стандартных гидробаках со сменной мембраной, то внешне они действительно похожи друг на друга как близнецы-братья.

Но как часто бывает, самое важное – внутри. Хотя у гидроаккумуляторов действительно простое устройство, но даже здесь есть место для нюансов. Именно поэтому в одних гидробаках уходит воздух, и мембрана выходит из строя через год-два, а другие держат давление и служат гораздо дольше.

Подробнее об отличии дорогих и дешевых гидроаккумуляторов.

Миф 4. Гидроаккумулятору необходима установка воздухоотводчика.

Система водоснабжения (не путать с системой отопления) без проблем обходится без воздухоотводчика. Воздушные пузырьки при правильно проложенных трубах удаляются через кран во время водоразбора. А при неправильно проложенных трубах (с возможностью образования воздушных карманов) воздухоотводчик дело не спасет.

Отметим, что реле давления могут работать и с воздушной средой (например устанавливаться на компрессорном оборудовании).

Установить воздухоотводчик можно для самоуспокоения, но реального эффекта это не дает.

Миф 5. Все гидроаккумуляторы синего цвета.

Помогая покупателю сориентироваться в многообразии расширительных баков, большинство производителей действительно выпускают гидроаккумуляторы (расширительные баки для систем водоснабжения) именно синего цвета. Работает стандартная цветовая ассоциация, в чем нет ничего плохого.

Однако гидроаккумулятор окрашен только снаружи, поэтому нет никаких технологических проблем для изменения цвета.

Гидроаккумуляторы являются неотъемлемой частью многих бытовых и промышленных насосных станций (идут с ними в комплекте). Производители насосного оборудования самостоятельно не выпускают расширительные баки и закупают их у специализированных предприятий. В целях маркетинга эти баки могут иметь не только другой шильд, с названием отличным от оригинального (что сегодня не редкость), но и другой цвет. По желанию заказчика производитель гидроаккумуляторов может их на заводе окрасить в любой цвет.

Например, Grundfos долгое время использовал гидроаккумуляторы зеленого цвета, у Pedrollo встречались красные баки, а DAB использовал белые. Причем даже разные партии товаров могли быть разного цвета. Иногда выбор цвета гидроаккумулятора зависит от общей цветовой гаммы производителя насосов.

Сам цвет никоим образом не влияет на технические характеристики гидроаккумулятора и по большому счету может быть любым.

Поэтому, если у вас вышел из строя, допустим, зеленый гидробак от станции Grundfos, нет смысла искать бак аналогичного цвета.

Безусловно, синий цвет является самым распространенным на рынке гидроаккумуляторов, но не единственным.

Миф 6. На зиму из гидроаккумулятора необходимо не только сливать всю воду, но и спускать воздух.

Действительно, если вы планируете еще попользоваться своим гидроаккумулятором в следующем году, то слить воду из бака необходимо. Однако спускать воздух после слива воды нет никакой необходимости. Мембрана сильно сжимается под давлением воздуха и выдавливает всю воду.

Есть мнение, что мембране легче в свободном состоянии и лучше и её на зиму снять. Не споря и даже не принимая во внимание трудозатраты, приведем лишь один важный контраргумент. Все гидроаккумуляторы поступают в продажу с предварительной заводской закачкой воздуха, которая сильно деформирует (сжимает) мембрану, поскольку в неподключенном состоянии нет противодавления воды. В таком виде новый бак может храниться не один месяц, а то и год, пока не найдет своего хозяина. И ничего страшного в этом нет. Гидроаккумулятор устанавливают, контролируют давление воздуха, запускают систему и все замечательно работает.

Наш опыт эксплуатации бытовых систем водоснабжения указывает на то, что положительный эффект от полного опустошение воздушной полости на зимний период не имеет практического подтверждения.

Конечно, можно дойти до крайности, разобрать половину системы водоснабжения на зиму и гидробак в придачу. Все промыть, просушить и сложить дома в теплом месте. Но этот вариант лучше оставить для «знатоков». Максимум из того что необходимо сделать это слить всю воду и продуть систему компрессором.

Миф 7. Мембрану лучше не заменять, а менять сразу целиком гидроаккумулятор.

При выходе мембраны из строя приходится решать вопрос о замене одной только мембраны или замене гидроаккумулятора целиком.

Хотите продлить жизнь мембране? Не забывайте контролировать давление воздуха.

Логично, что решение принимается на основании сопоставления стоимости новой мембраны и всего гидроаккумулятора в сборе. У некоторых дорогих европейских брендов стоимость мембраны составляет около 60% от общей стоимости товара. Конечно, это не реальная стоимость мембраны, а наглая политика производителя, старающегося заработать на запасных частях и сервисе, что сегодня вполне привычно. Кроме того, далеко не всегда можно найти аналогичную замену, так как производители могут специально изготавливать мембраны с нестандартной горловиной. Поэтому неудивительно, что покупателем принимается решение о покупке нового оборудования.

У других производителей стоимость мембран находится на уровне 30-35% от стоимости нового гидроаккумулятора. В данном случае мы бы посоветовали оценить состояние корпуса и фланца, и, в случае их удовлетворительного состояния, сделать выбор в пользу замены мембраны. Эта операция несложная.

Если гидроаккумулятор не находится все время во влажной среде, то его корпус и фланец может прослужить достаточно долго.

Гидроаккумулятор: что это и зачем он нужен

Назначение гидроаккумулятора, а именно о нем идет речь, заключается в поддержании стабильного напора, защите помпы от чрезмерного изнашивания и всей системы от гидроударов, а также в создании небольшого запаса жидкости на случай отключения воды.



Как устроен и как функционирует гидроакумулятор

Гидроаккумулятор, устройство и принцип работы которого мы рассмотрим ниже, имеет и другие названия – гидробак, мембранный бак. Сам агрегат имеет вид герметичной емкости из металла. Внутри имеется мембрана из эластичного материала, которая разделяет пространство на две камеры – водяную и воздушную. Жидкость попадает в камеру из бутила (прочный материал, который разрешен к контакту с питьевой водой) через патрубок и не касается металлической поверхности. Кроме того, ее количество регламентировано, как и давление. Камера с воздухом оснащена пневмоклапаном, который регулирует напор. В больших по объему баках (более 100л) имеется дополнительный клапан, стравливающий воздух, в малых устройствах эту функцию выполняет особый кран либо тройник.

Конструкция гидроаккумулятора продумана очень тщательно, благодаря чему его можно легко разобрать при необходимости без слива воды из системы. Из-за этой особенности профилактический техосмотр или ремонт проводить довольно легко. Совпадение размеров напорного патрубка и гидролиний исключают потери жидкости в местах соединений.

Устройство гидроаккумулятора позволяет обеспечить стабильное водоснабжение. Действует агрегат так: помпа подает к мембране жидкость под напором и при достижении пика давления срабатывает реле, которое отключает насосное оборудование, прекращая подачу воды. При водозаборе напор снижается, из-за чего помпа опять активируется и нагнетает жидкость в мембрану. Порог срабатывания реле регулируется, а результативность гидробака зависит от его емкости (чем больше, тем лучше).

При работе гидробака на мембранной оболочке скапливается растворенный воздух, что ухудшает производительность агрегата. Избежать такого явления помогает регулярная профилактика, во время которой стравливается накопленный газ. Периодичность процедуры зависит от габаритов устройства и эксплуатационного режима.



Какими бывают мембранные баки

Подбор гидроаккумулятора начинается с выбора его конфигурации, которая может быть горизонтальной и вертикальной. Горизонтальные модели комплектуются опорными лапами и имеют площадку для монтажа дополнительного оборудования (помпы, шкафа управления). Это оптимальный вариант для подвешивания на стену, а слив (либо кран) устанавливается сразу за баком. Вертикальные модели оснащены ножками и являются более компактными, чаще всего их устанавливают на полу. Если бак вмещает в себе более 50л жидкости, то он комплектуется в верхней части клапаном для стравливания воздуха, в малых агрегатах это происходит путем полного слива воды.

Если выбор конфигурации полностью зависит от места установки гидроаккумулятора, то его форма определяется габаритами помещения, где будет проводиться монтаж.



Особенности монтажа гидроаккумуляторов

Выбор схемы установки гидроаккумулятора – этап, который передует самому монтажу. Подключаться к системе снабжения воды агрегат может по-разному и зависит это от возложенных на него задач. Самыми популярными в России вариантами подсоединения являются:

  • обвязка повысительной насосной станции — используется в системах с большим потреблением жидкости и частым отключением электропитания; при этом одна помпа работает постоянно и всегда есть определенный запас воды;
  • подключение для погружной помпы – такая схема предусматривает работу в режиме 5-20 активаций в час; при повышении напора к пиковому значению реле отключается машинально, при падении к минимуму – так же включается;
  • подсоединение к водонагревателю накопительного типа предусматривает применение гидроаккумулятора в качестве расширительного бачка;
  • подключение к насосной станции — осуществляется по ходу жидкости перед повысительной помпой; при такой схеме система защищена от резкого падения напора при активации помпы.

<< Популярное Насосные агрегаты



Важность правильной установки гидравлических аккумуляторов

Гидроаккумулятор, характеристики которого являются важным моментом при выборе модели, требует профессионального монтажа. Только так можно гарантировать корректную работу агрегата и длительного срока службы. Процесс установки включает в себя:

  • непосредственный монтаж гидроаккумулятора с помощью надежных крепежей, резиновых прокладок и переходников;
  • настройку мембранного бака;
  • настройку реле давления;
  • закачку воды в бак.

После установки важно обеспечить правильную эксплуатацию оборудования, периодический техосмотр и обслуживание, своевременный ремонт с применением качественных материалов и запчастей.

Выше описаны устройство и работа гидроаккумулятора, купить который можно в широком ассортименте в интернет-магазине «Гидролидер». Обширный каталог, качественная, оригинальная и новая продукция от проверенных потребителей предлагается по доступной стоимости. Звоните прямо сейчас либо оставляйте заявку на сайте.

Гидроаккумулятор: принцип работы и устройство оборудования

Andrey

3297 0 0

Гидроаккумулятор применяется в системах автономного водоснабжения. Но что он собой представляет, как работает и почему нельзя обойтись без него, воспользовавшись просто насосом? На эти и некоторые другие вопросы я постараюсь подробно вам ответить.

Мембранные баки — необходимый элемент автономных водопроводов

Что представляет собой водяной аккумулятор

Как устроен

Гидроаккумуляторы еще называют мембранными баками, так как они представляют собой емкость, внутри которой расположена резиновая мембрана. Она делит емкость на две камеры. В результате в одной из камер накапливается вода, а вторую занимает воздух либо инертный газ.

Схема устройства накопителя

Бак имеет отверстие для входа воды, золотник для корректировки давления в воздушной камере, а также манометр, который отображает давление в камере с воздухом.

Принцип работы накопителя достаточно простой:

  1. Вода подается в емкость из источника водоснабжения при помощи насоса;
  2. Когда давление в воздушной камере достигает критического уровня, насос отключается;
  3. По мере пользования водопроводом, вода выдавливается из накопителя мембраной, в результате чего давление в системе падает;
  4. Когда давление достигает критически низкого уровня, срабатывает автоматика и включается насос, в результате чего цикл повторяется.

Для небольшого дачного домика можно приобрести насосную станцию – это аппарат в виде насоса с подключенным к нему небольшим накопителем. Насосные станции отличаются компактностью и относительно небольшой стоимостью.

На фото – насосная станция

Зачем нужен мембранный бак

Данное устройство выполняет сразу несколько важных функций:

  • Обеспечивает стабильность работы водопровода. Благодаря баку автономное водоснабжение частного дома работает также стабильно и с равномерным напором, как и центральное, так как он поддерживает давление на одном определенном уровне;

Мембранный бак поддерживает давление водопровода на одном уровне

  • Обеспечивает автоматическое включение и отключение насоса. За этот процесс отвечает реле гидроаккумулятора;
  • Увеличивает срок службы насоса. Благодаря накопительной емкости насос включается не при каждом открытии крана, а только когда давление в гидроаккумуляторе падает ниже положенного уровня.

Таким образом, мембранный бак для систем водоснабжения закрытого типа, т.е. автономных, просто необходим. Иначе нормальная эксплуатация водопровода невозможна, так как для водозабора придется каждый раз своими руками включать насос, и затем выключать. Кроме того, учтите, что чем активней в доме используется водопровод, тем больше должен быть объем бака.

Виды водяных аккумуляторов

Гидробаки различаются по двум основным параметрам:

Различия мембранных баков

Ниже подробней ознакомимся с их разновидностями.

Расположение в пространстве

По расположению в пространстве мембранные баки бывают двух типов:

  • Вертикальные. Отличаются удобством спуска воздуха, который со временем скапливается в емкости. Кроме того, вертикальный бак занимает меньше места при большей емкости;

Небольшой горизонтальный мембранный бак объемом на 24 литра

  • Горизонтальные. Для стравливания воздуха с этих устройств нужен не только ниппель, но и шаровой кран для слива воды. Горизонтальными обычно делают небольшие баки емкостью не более чем на 50 литров.

Чтобы спустить воздух с небольшого бака, т.е. емкостью до 100 литров, нужно отключить от него электричество и открыть смеситель, пока вода полностью не стечет. После этого можно подключать систему к электричеству.

Мембраны накопителей бывают разных форм и типов

Надо сказать, что у больших дорогих емкостей ниппель может быть с автоматикой, т.е. он сам определяет скопление воздуха в камере и при необходимости выпускает его.

Предназначение накопителя

В зависимости от предназначения, мембранные насосы бывают двух типов:

  • Для холодной воды. Эти емкости окрашены в синий цвет. Главная их особенность заключается в мембране, которая выполнена из пищевой резины;

Горизонтальный бак для горячей воды имеет мембрану из технической резины

  • Для горячей воды. Устройства выкрашены в красный цвет. Мембрана этих накопителей более прочная, способная выдерживать давление до 8 bar. Однако для ее изготовления применяется техническая резина.

Замена мембраны позволяет превратить один тип накопителя в другой.

Качественный вертикальный мембранный накопитель от отечественного производителя – Wester

Стоимость

Ниже приведены цены, актуальные летом 2017 года, на популярные модели накопителей:

Марка Цена в рублях
АКВАБРАЙТ ГМ-80, 80 литров, вертикальный 3300
Marlino, 80 л, вертикальный 7400
Джилекс 50 л, вертикальный 3300
Wester WAV750, 300 л, вертикальный 14000
Вихрь, горизонтальный 50 л 2000
Reflex Refix, 50 литров 7700
Marlino, горизонтальный, 24 л 2000

Схема подключения накопителя

Несколько слов о схеме подключения

Мембранные накопители устанавливаются между насосом и внутренним водопроводом. Так как в емкости имеется только одно отверстие, для подключения используют крестовину, к которой в свою очередь подсоединяется три элемента:

  • Реле давления, через которое осуществляется подключение насоса к электричеству;
  • Сам насос;
  • Водопроводная труба, соединяющая накопительную емкость с внутренним водопроводом.

Узел для подключения накопителя к насосу и водопроводу

В системе максимальное давление должно быть 2,5-3 бар, при его достижении насос должен выключаться. Минимальное же обычно составляет 1,5-1,8 бар.

Поэтому установка емкости не вызывает сложностей даже у новичков. Главное – обеспечить герметичность всех соединений.

Кроме того, нужно настроить реле, выставив минимальное и максимальное давление. Подробную информацию об этой процедуре содержит инструкция по эксплуатации устройства.

Вывод

Вот мы с вами и выяснили что представляют собой гидроаккумуляторы, и зачем вообще они нужны. Дополнительно просмотрите видео в этой статье. Если же что-то из вышесказанного вам непонятно, пишите комментарии, и я с радостью вам отвечу.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 25 августа 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Как выбрать гидроаккумулятор для систем водоснабжения 2016

Содержание

  1. Назначение устройства
  2. О видах гидроаккумуляторов
  3. Основные параметры выбора
  4. Каким производителям можно доверять?



1. Назначение устройства

В автономных системах водоснабжения частных домов, коттеджей и дач главным рабочим узлом является насос. Он начинает качать воду из скважины, как только возникает необходимость ее использования – например, когда открывают кран на кухне, принимают душ или включают стиральную машинку. А теперь представьте, как часто придется насосу включаться, если вы то открываете, то закрываете кран. Несомненно, такая эксплуатация уменьшает ресурс насоса и других компонентов системы. Снизить количество включений помогает специальное устройство – гидроаккумулятор, который встраивается в систему водоснабжения. Что он собой представляет и как работает? Представим это наглядно.

Принцип работы мембранного гидроаккумулятора

На рисунке заполненный бак находится слева: вода в корпусе занимает большую часть пространства. Жидкость из него будет расходоваться. Справа показан процесс заполнения водой мембраны: большую часть бака занимает воздух. Процесс проходит при закрытых кранах водоразборных точек.

Рабочий цикл гидроаккумулятора можно описать следующим образом. Насос качает воду и подает ее внутрь корпуса, а именно в мембрану, которая по мере заполнения жидкостью растягивается и вытесняет воздух, занимая все большую часть внутреннего пространства. Когда вы открываете кран, вода под действием сжатого воздуха, давящего на мембрану сверху, начинает выходить из гидроаккумулятора и поступать к точке водоразбора. Насос при этом не включается. Таким образом, накопленный запас воды способствует сокращению количества включений водяного насоса и увеличению его ресурса. Применение этого накопительного устройства имеет и другие преимущества.

  • Удается поддерживать постоянное давление воды в системе
  • Снижается вероятность гидроударов
  • Нормализуются силы и нагрузки в системе
  • Увеличивается срок службы компонентов системы водоснабжения
  • Обеспечивается запас воды на случай отключения насоса из-за отсутствия питания
  • На 50% снижается потребление электроэнергии, затрачиваемой на работу насоса

Если вы планируете монтаж автономной системы водоснабжения, сразу задумайтесь о выборе гидроаккумулятора. Он нужен для стабильной и безотказной работы водопровода. К тому же его покупка рациональна с точки зрения экономии. Давайте разберемся, какие бывают модели.



2. О видах гидроаккумуляторов

Модели различаются по типу установки. Выбор следует делать исходя из того, к какому насосу вы покупаете устройство.

Горизонтальный корпус подходит для поверхностного насоса – предусмотрена площадка для его крепления на баке. Такой способ установки позволяет сэкономить место в подсобном помещении, где находится оборудование.

Вертикальный корпус подойдет как для поверхностного, так и для погружного насоса. Необязательно насос размещать рядом с гидроаккумулятором. Бак может быть установлен даже в тесном помещении.

Независимо от типа установки все гидроаккумуляторы имеют опорные ножки, которые придают конструкции устойчивость. Для надежной фиксации на основании в ножках предусмотрены крепежные отверстия. Когда вы определитесь с типом устройства, можно переходить к рассмотрению главных рабочих характеристик.



3. Основные параметры выбора

Объем бака определяет количество воды, которое способен накапливать и хранить гидроаккумулятор. При выборе подходящего варианта важно учесть суммарное потребление воды и задачу, которую будет выполнять оборудование: накапливать большой запас воды, который нужен вам, либо просто сократить количество включений насоса при частом пользовании сантехническими приборами и бытовой техникой. Существует формула, по которой можно максимально точно определить необходимый объем. Подробнее об этом вы можете прочитать в статье «Алгоритм подбора гидроаккумулятора: просто о сложном». Мы же приведем рекомендации, которые дают производители по подбору моделей в зависимости от типа установки и мощности насоса. Итак, для поверхностных насосов мощностью до 1 кВт подойдет горизонтальная модель на 24 л. Если мощность превышает 1 кВт, следует отдать предпочтение баку на 50 л. Для погружных насосов мощностью в 0,5 кВт подойдет гидроаккумулятор на 24 л, до 1 кВт – на 50 л, до 1,5 кВт – 100 л.

Рабочее давление устройства должно быть на 0,1 – 0,5 бар меньше значения, при котором включается автоматика насоса. Допустим, если насос запускается при показателе в 1,6 бар, то внутри бака должно быть значение 1,3 – 1,5 бар. Это будет минимальным значением, при котором работает гидроаккумулятор. Важно обратить внимание на максимальное давление, которое является безопасным для устройства. Его величина может достигать 8 – 10 бар.



4. Каким производителям можно доверять?

При выборе гидроаккумулятора следует отдать предпочтение моделям известных фирм, выпускающих насосное оборудование. А лучше купить устройство и водяной насос одного производителя – это гарантирует их оптимальную совместимость.

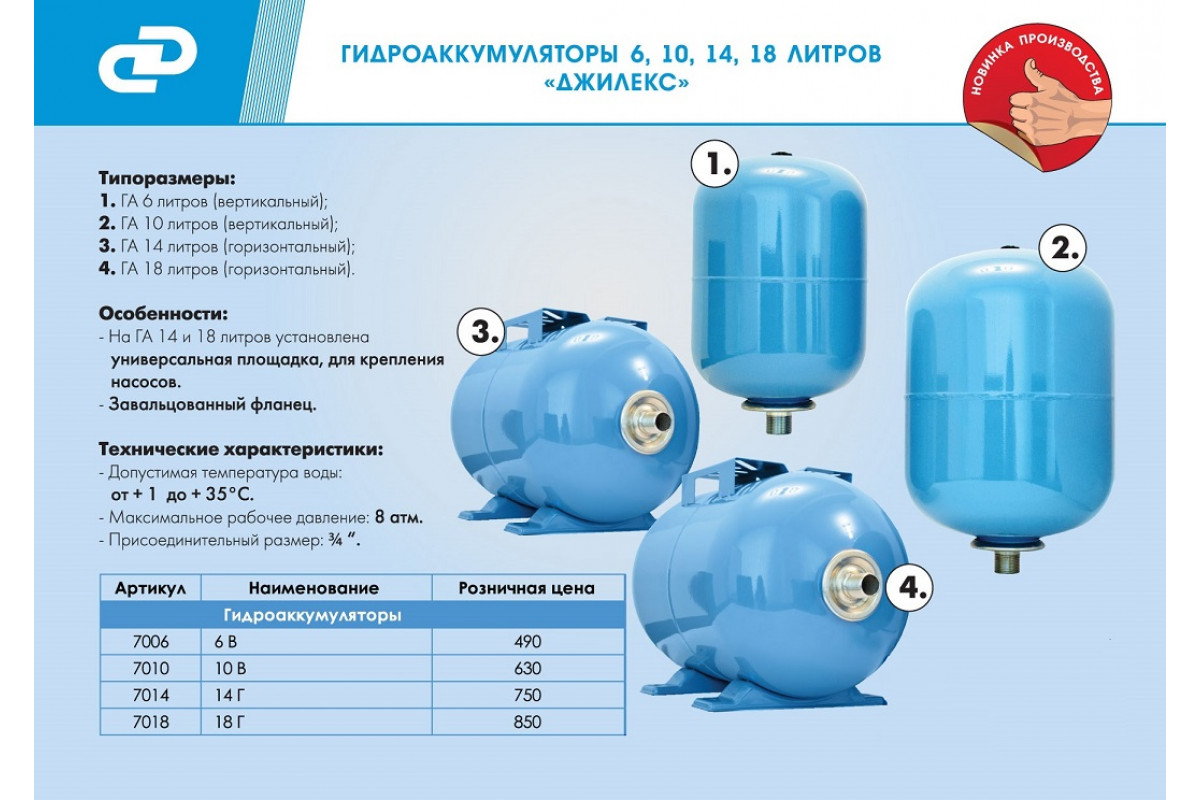

Одним из авторитетных производителей является Джилекс. Компания начала свою деятельность в 1993 году. Производит оборудование, адаптированное к эксплуатации в российских условиях. В ассортименте представлены баки стандартного объема – на 24, 50 и 100 л, а также увеличенного – до 750 л. У большинства изделий фланец выполнен из оцинкованной стали, но есть модели с пластиковым фланцевым соединением (в маркировке на это указывает буква П). Последний вариант является наиболее устойчивым к коррозии. Используется специальный высокотехнологичный инженерный армлен, который по прочностным характеристикам не уступает стали и при этом не подвержен ржавлению. К гидроаккумуляторам Джилекс предлагает запасные мембраны – так решается вопрос с заменой расходных материалов по мере износа.

Еще один уважаемый производитель на российском рынке – Беламос. Имеет опыт работы более 20 лет и предлагает надежные, качественные изделия для автономной системы водоснабжения. Объем этих гидроаккумуляторов достигает 300 л. Баки выполняются из стали толщиной в 0,8 – 1 мм, что делает их особо прочными. Технология производства исключает внутренние сварочные швы, что снижает риск повреждения мембраны. Сама мембрана выполняется из бутиловой резины, которая в отличие от обычной не трескается и не гниет. Ну а если все-таки с течением времени мембрана повредится, можно легко заменить ее на новую, так как Беламос выпускает расходные материалы.

Если вы уже готовы выбрать гидроаккумулятор для системы водоснабжения вашего дома, делайте заказ на нашем сайте. Остались вопросы? Вы можете обратиться к менеджеру, который проконсультирует вас и поможет подобрать подходящий товар.

Зачем нужен гидроаккумулятор. И так ли он он нужен | Инженерные системы

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

Начнём с более или менее известного: гидроаккумулятор (Г.А.) – это устройство, которое накапливает и сохраняет объём воды и напор. И отсюда сразу одно замечание по поводу объёма. Г.А. не нужен, чтобы сделать запас воды. Не нужен потому, что это очень дорого делать запас за счёт объёма Г.А.. Для этого есть ёмкости, которые в пересчёте на каждый литр запаса будут стоить в несколько раз дешевле.

Это замечание относится к одному из подходов к выбору Г.А. – чем больше, тем лучше. Чем больше Г.А., тем больше места он займёт в котельной, тем дороже он будет и тем дороже для него обслуживание. Объём Г.А. подбирается только по тому, как он будет использоваться – сколько человек проживает, сколько точек водоразбора – и по характеристикам насоса.

А теперь перейдём к тому, зачем в принципе Г.А. в системе водоснабжения и почему он может быть не нужен.

От системы водоснабжения требуется, чтобы когда мы открываем кран из него пошла вода с нужным напором. В доме, как правило, смеситель не один и ими могут пользоваться как по отдельности, так и вместе. А в такой ситуации подобрать насос невозможно.

И насос выбирается из учёта самого большого потребления. И если в такой ситуации открыть один смеситель, а не всё, то пользоваться им будет невозможно – будет слишком большой напор.

Поэтому в систему добавляется Г.А..

В нём сохраняется тот расход и напор, который в определённый момент может оказаться лишним. И также на ёмкость влияет показатель по частоте включения насоса. То есть когда Г.А. разряжается, включается насос и если ёмкость будет слишком малой, то насос будет включаться слишком часто.

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

И всё бы хорошо, но Г.А. требует обслуживания. Ежегодно. Нужно проверять состояние мембраны и чистить от загрязнений водяную часть. А в пневмокамере Г.А. нужно проверять давление раз в месяц. В Г.А. попадает неочищенная вода и они довольно быстро загрязняются.

А также в зависимости от качества воды в них может развиваться органика. В общем, просто не вспоминать о Г.А. не получится. Поскольку если он придёт в негодность и этого не заметить, то за ним последует насос. А это уже большие траты.

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

А теперь о тех случаях, когда можно не ставить Г.А..

Г.А. не нужен, если насос сам может выполнить его функции. То есть в каждый момент определить, сколько смесителей работают и создать нужный напор и расход. Это насосы с частотным регулятором. У многих производителей насосов есть различные модели с таким типом регулирования.

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

Фото использовано в качестве иллюстрации. Источник Яндекс.Картинки

Да, эти насосы стоят дороже обычных насосов. Но если к стоимости насоса прибавить стоимость Г.А., редуктора и прочих комплектующих, которые придётся устанавливать, то разница в цене будет уже не такой большой. Если она вообще будет, а то и вовсе насос с частотным регулированием окажется дешевле.

Надеюсь статья была Вам полезна
Если так, ставьте лайк и подписывайтесь на канал

Возможно Вам будут интересны другие мои статьи:

Как продлить срок службы бойлера
Как организовать водоснабжение в частном доме
Как избежать потопа в своем доме

Руководство по пониманию и обслуживанию гидравлических аккумуляторов

Гидравлические аккумуляторы есть практически на каждом промышленном предприятии. В большинстве заведений их несколько, но их часто неправильно понимают. Аккумуляторы могут быть наиболее опасными гидравлическими компонентами мельницы не потому, что они опасны по своей природе, а из-за непонимания. Все гидроаккумуляторы, независимо от их назначения, накапливают энергию, поэтому к ним следует относиться с уважением.


Зарядная установка должна быть
используется для предварительной зарядки аккумулятора.

Функции аккумулятора

Гидравлический аккумулятор используется для одной из двух целей: либо для очень быстрого увеличения объема системы, либо для поглощения ударов. Какую функцию он будет выполнять, зависит от его предварительной зарядки. Если гидроаккумулятор будет использоваться для увеличения объема системы, его предварительная зарядка должна быть несколько ниже максимального давления в системе, чтобы в него могло попасть масло.Если гидроаккумулятор будет использоваться для амортизации ударов, его необходимо предварительно зарядить до максимального давления в системе, чтобы в нем было мало или совсем не было масла.

Предварительная зарядка аккумулятора

Аккумулятор обычно предварительно заряжается сухим азотом. Азот не вступает в неблагоприятную реакцию с гидравлическим маслом под давлением, и, поскольку он составляет почти 78 процентов атмосферы Земли, это наименее дорогой газ, который можно безопасно использовать. Следующим по количеству инертным газом является аргон, который составляет менее 1 процента земной атмосферы.

Ни в коем случае нельзя предварительно заряжать аккумулятор кислородом или воздухом. Если сжатый кислород или воздух встречает даже небольшое количество любого углеводорода, он может бурно отреагировать, что приведет к взрыву, пожару, травмам персонала и материальному ущербу. На аккумуляторе должна быть наклейка с предупреждением о недопустимости предварительной зарядки любым газом, кроме азота. Новые аккумуляторы идут с такими наклейками, но они часто соцарапаны или закрашены.

Для предварительной зарядки аккумулятора следует использовать зарядную установку.Предварительная зарядка должна выполняться без масла в гидроаккумуляторе. Сбросьте давление на входе в гидроаккумулятор. У большинства гидроаккумуляторов есть сливной клапан, который можно открыть для слива масла в бак. Навинтите зарядную установку на клапан Шредера гидроаккумулятора и поверните рукоятку газового патрона по часовой стрелке, чтобы нажать на штифт. Текущая предварительная зарядка может быть считана на зарядном устройстве.


Если предварительная зарядка слишком высока,
Баллон в баллонном аккумуляторе
может ударить по тарельчатому клапану,
в результате чего порезался мочевой пузырь
или чрезмерный износ
тарельчатая пружина.

Если предварительная зарядка слишком высока, спускной клапан на зарядной установке может быть открыт для выпуска азота в атмосферу до тех пор, пока предварительная зарядка не упадет до рекомендованного уровня. Если предварительная зарядка слишком низкая, зарядная установка поставляется со шлангом для подсоединения ее к баллону с азотом. Подключив баллон с азотом, откройте клапан на баллоне и медленно добавляйте азот, пока предварительная зарядка не достигнет желаемого уровня.

Правильная предварительная зарядка зависит от области применения и типа аккумулятора.Большинство гидроаккумуляторов бывают баллонного, поршневого или диафрагменного типа. Следуйте всем рекомендациям производителя оригинального оборудования (OEM), если они доступны. В противном случае можно оценить правильную предварительную зарядку.

Когда гидроаккумулятор используется для измерения объема, например, для включения тормоза в случае сбоя питания, для увеличения производительности насоса или для поддержания постоянного давления в системе, большинство производителей рекомендуют предварительно заряжать баллонный аккумулятор до 80 процентов минимально допустимого давления и поршневой аккумулятор на 100 фунтов на квадратный дюйм (psi) ниже минимального давления.К сожалению, во многих случаях заводское давление предварительной зарядки недоступно, а минимально допустимое давление неизвестно. В этом случае предварительная зарядка до 50 процентов максимального давления в системе обычно дает приемлемый результат.


Если баллонный аккумулятор теряет заряд,
мочевой пузырь можно протолкнуть к
верх оболочки и становится
разорванный
Узел клапана Шредера.

Самая частая причина выхода из строя аккумулятора — слишком высокая предварительная зарядка.Если предварительный заряд выше, чем должен быть, баллон в баллонном аккумуляторе будет ударять по узлу тарелки клапана во время каждого цикла, вызывая либо разрезание баллона, либо чрезмерный износ пружины в тарелке. В поршневых гидроаккумуляторах слишком высокий уровень предварительного заряда может повредить поршень и помешать ему удариться о дно в каждом цикле. Слишком низкая предварительная зарядка (или увеличение давления в системе без компенсирующего увеличения предварительной зарядки) также может привести к эксплуатационным проблемам, таким как снижение скорости и остановка.Это может даже привести к повреждению аккумулятора.

В общем, лучше занижать, чем завышать. Однако баллонный аккумулятор, который потерял весь или большую часть своего заряда, может раздавить баллон в верхней части корпуса и разорваться клапаном Шредера в сборе.

Добавление объема

В объемных гидроаккумуляторах есть сбросная линия для сброса давления при отключении системы. Предварительную зарядку можно проверить без зарядного устройства, наблюдая за падением манометра, когда система выключена и разгрузочная линия открыта.Датчик будет медленно опускаться, потому что линия разгрузки обычно уменьшена, чтобы избежать турбулентности в резервуаре. Когда манометр достигнет текущего значения предварительного заряда аккумулятора, он сразу упадет до 0 фунтов на квадратный дюйм.

Это также хороший способ узнать, открылся ли автоматический сбросной клапан должным образом. Когда система выключена, если манометр сразу упадет до 0 фунтов на квадратный дюйм без постепенного падения сначала, вполне вероятно, что манометр изолирован от аккумулятора, и будет ли происходить разгрузка аккумулятора, будет неизвестно.


Со временем масло проходит мимо
поршневые уплотнения
в поршневом гидроаккумуляторе,
вытесняя азот.

Амортизация

Когда аккумулятор используется для амортизации, нежелательно, чтобы в аккумуляторе было много масла, если оно вообще было во время работы. Аккумулятор будет быстрее реагировать на скачки давления, если процесс сжатия уже начался. По этой причине обычно рекомендуется предварительно заряжать гидроаккумуляторы примерно на 100 фунтов на квадратный дюйм ниже максимального давления нагрузки привода, который он защищает.

Не рекомендуется использовать поршневой аккумулятор для амортизации ударов. Баллонные и диафрагменные гидроаккумуляторы более отзывчивы, поскольку им не нужно преодолевать статическое трение поршневого уплотнения, а масса поршня не требует ускорения или замедления.


Установка поршневого гидроаккумулятора горизонтально
вызывают более быстрый износ поршневых уплотнений.

Поршневой гидроаккумулятор похож на гидроцилиндр без штока.Он предварительно заправлен азотом и не содержит масла на дне. Когда система находится под давлением, азот сжимается, так как нижняя часть аккумулятора заполняется маслом. Давление азота соответствует давлению в системе, поэтому при любом снижении давления в системе гидроаккумулятор будет сливать масло в систему. Таким образом, гидроаккумулятор будет дополнять насос во время частей цикла, когда системе требуется больший поток, чем может обеспечить насос.

Со временем масло будет проходить через уплотнения поршня, вытесняя азот вверху.Первым признаком этого является повышение давления предварительной зарядки, когда азот не добавляется. Из-за обтекаемого сверху масла ход поршня уменьшается. Давление в системе падает, могут наблюдаться срывы, а поршень может быть поврежден из-за многократных ударов по дну гидроаккумулятора.

Масло можно удалить из верхней части гидроаккумулятора, прикрепив заправочную установку и открыв спускной клапан, когда система находится под давлением, удалив весь азот и масло. Когда масло перестает выходить, поршень находится вверху.Затем система может быть отключена, сливной клапан открыт для слива масла снизу, и предварительная зарядка восстановлена, восстанавливая уменьшенную емкость аккумулятора. Если масло не перестает выходить из спускного клапана, поршень сильно изношен и его необходимо заменить.


Если баллонный аккумулятор установлен горизонтально,
между мочевым пузырем и оболочкой может образоваться полость,
в результате чего жидкость может попасть в ловушку.

Монтаж аккумулятора

Как правило, аккумуляторы лучше всего устанавливать в вертикальном положении с помощью монтажного кронштейна примерно на две трети высоты корпуса.Установка поршневого гидроаккумулятора в горизонтальном направлении приведет к более быстрому износу поршневых уплотнений. Баллонные гидроаккумуляторы также могут быть повреждены, если они установлены горизонтально. Помимо неравномерного износа баллона, жидкость может задерживаться вдали от выпускного отверстия, если между баллоном и оболочкой образуется полость. Мембранные аккумуляторы обычно можно устанавливать в любом положении.

Проверка аккумуляторов

Гидравлические аккумуляторы следует тщательно проверять визуально не реже одного раза в год, чаще в средах, неблагоприятных для стали.Убедитесь, что на краске нет пятен ржавчины или трещин. Ищите незакрепленные точки крепления, изношенную резину и любые признаки движения во время работы. Проверить герметичность всей арматуры. Не реже одного раза в пять лет аккумулятор следует выводить из эксплуатации и проводить гидроиспытания. Наконец, никогда не пытайтесь ремонтировать корпус аккумулятора. Если есть какие-либо нарушения, оболочку следует выбросить и заменить.

HYDAC | Гидроаккумуляторы

Компания HYDAC Technology GmbH имеет более чем 50-летний опыт исследований и разработок, проектирования и производства гидроаккумуляторов.
Сюда входят все гидропневматические аккумуляторы, от баллонных и поршневых аккумуляторов до мембранных аккумуляторов, а теперь также аккумуляторы с металлическими сильфонами для других областей применения.
Благодаря постоянному расширению отдельных моделей, на протяжении многих лет был разработан оптимизированный ассортимент аккумуляторов, дополненных предохранительными устройствами на стороне газа и жидкости, такими как предохранители температуры, разрывные мембраны, газовые предохранительные клапаны и дополнительные аксессуары.

ГИДРАВЛИЧЕСКИЕ АККУМУЛЯТОРЫ — ПРОЧНОСТЬ И УНИВЕРСАЛЬНОСТЬ
Гидравлические аккумуляторы HYDAC могут помочь везде, где требуется выполнение гидравлических задач.Они универсальны, делают вашу машину более удобной в использовании, защищают вашу гидравлическую систему и используются для повышения энергоэффективности гидравлических систем и для многих других задач.
Примеры приложений:

  • накопитель энергии,
  • аварийные функции и функции безопасности,
  • гашение колебаний, пульсаций (гасители пульсаций) и ударов (амортизаторы) и шума (глушители),
  • стабилизация всасывающего потока,
  • подвеска шасси,
  • компенсация объема и компенсация утечки,
  • выравнивание веса,
  • рекуперация энергии, рекуперация, а также
  • разделение СМИ.

ГИДРАВЛИКА ГДЕ ОНИ ЧУВСТВУЮТ ДОМА
Ноу-хау наших специалистов по гидравлике охватывает все четыре типа гидроаккумуляторов. Мы с радостью поможем вам выбрать подходящий тип аккумулятора и определиться с подходящей моделью аккумулятора.
Обширный ассортимент принадлежностей HYDAC упрощает установку в соответствии со спецификацией, защиту и обслуживание со стороны газа и жидкости.
Компания HYDAC может предоставить вам комплексную поддержку и экспертные знания, предоставляемые на местном уровне по всему миру:
  • Выбор правильного типа аккумулятора, будь то баллонный, поршневой, мембранный или аккумулятор с металлическим сильфоном,
  • Оптимальный выбор подходящего типа аккумулятора на основе новейших программ расчета и моделирования аккумулятора,
  • Подходящие аксессуары и защитное оборудование от одних рук,
  • Техническое обслуживание и ремонт, выполняемые всемирной сервисной службой HYDAC и местным специализированным персоналом, благодаря всемирному опыту.

Гидравлические аккумуляторы | ESP International

Ключевые свойства:

Накопитель энергии
Аккумуляторы разряжаются в периоды высокого спроса и заряжаются в периоды низкого спроса. Часто используется для увеличения расхода насоса во время пиковой нагрузки.

Аварийное резервное копирование
Аккумуляторы могут поддерживать заряд высокого давления почти неограниченное время и служить в качестве аварийного источника питания, если машина потеряет электроэнергию или откажет насос.

Снижение вибрации и ударов
Насосы, особенно поршневые и шестеренчатые, создают пульсации давления в гидравлических контурах. Быстрое замедление больших цилиндров, удары ковшей экскаватора и внезапное закрытие клапана могут вызвать скачки давления. Гидравлическая жидкость легко передает удары и пульсации через шланги и трубки, что может нанести ущерб компонентам, расположенным ниже по потоку.

Установка небольшого аккумулятора рядом с выпускным отверстием насоса может поглотить пульсацию, минимизировать вибрацию и обеспечить более плавную работу.Добавление гидроаккумулятора в возвратную линию машин может смягчить удары и смягчить воздействие «водяного» удара, чтобы предотвратить повреждение чувствительных компонентов.

Компенсация утечки и температуры
Некоторые гидравлические системы должны поддерживать давление и силу при отсутствии движения или потока, например, удерживание нагруженного цилиндра в выдвинутом положении или удерживание зажима закрытым в течение продолжительных периодов времени.В таких случаях пользователи часто отключают систему для экономии энергии. В гидроаккумуляторе может поддерживаться постоянное давление, даже если жидкость медленно вытекает изнутри через уплотнения поршня или клапанные зазоры. Только когда давление в контуре падает ниже установленных пределов, насос запускается и перезаряжает аккумулятор.

Аккумулятор может компенсировать связанные с температурой перепады давления в закрытой гидравлической системе. Аккумуляторы минимизируют влияние изменений давления за счет добавления или уменьшения количества жидкости в контуре.

Более быстрый ответ
Баллонные и диафрагменные гидроаккумуляторы имеют практически мгновенный отклик и могут быстро подавать жидкость к быстродействующим сервоприводам и пропорциональным клапанам и улучшать их работу. Аккумуляторы также могут незамедлительно удовлетворить требования к пиковому расходу; помогают поддерживать постоянное давление в системах с помощью насосов переменной производительности; и обеспечивают компенсацию сил в непрерывных процессах, например при прокатке материалов с различным рабочим сопротивлением, что обеспечивает стабильную производительность и повышает производительность и качество.

Аккумуляторы — BLACOH Fluid Control

Аккумуляторы BLACOH

повышает производительность системы в различных приложениях в разных отраслях.

Аккумуляторы — это резервуары для хранения жидкости, которые удерживают жидкость под давлением и обычно используются в гидравлических системах для хранения жидкости в качестве энергии, выделяемой по запросу.При использовании в гидравлических контурах и механизмах их иногда называют гидроаккумуляторами или гидропневматическими аккумуляторами . Аккумуляторы также используются для устранения пульсаций для плавного потока жидкости и защиты систем от гидравлических ударов. Самая популярная конструкция имеет внутренний баллон, который действует как разделитель между хранимой жидкостью и зарядом сжатого газа.

Аккумуляторы

используются во множестве приложений в различных отраслях промышленности для повышения производительности системы и снижения эксплуатационных расходов.

BLACOH предлагает полную линейку гидроаккумуляторов, специально разработанных для рынка гидроэнергетики, с однокорпусной конструкцией для максимальной безопасности при работе с высоким давлением.

Модели мочевого пузыря, диафрагмы и поршня
Варианты ремонта снизу и сверху
По результатам тестирования 1.5-кратное максимальное давление
Построен в соответствии со стандартами ASME и большинством международных норм для сосудов под давлением

Аккумуляторы BLACOH доступны в различных размерах и из различных материалов, подходящих для самых требовательных приложений. *

ПРИМЕЧАНИЕ. Некоторые модели аккумуляторов, предлагаемые BLACOH, могут быть произведены партнерами из Северной Америки или Европы.Свяжитесь с менеджером по продажам BLACOH для уточнения деталей.

Выбор гидроаккумулятора для гидропневматических систем

Какой тип аккумулятора подходит для вашей области применения?

Когда для гидравлического контура требуется аккумулятор, как выбрать, какой стиль? Аккумуляторы используются в самых разных сферах применения и по разным конкретным причинам, таким как: дополнительный поток, который помогает насосу, гашение пульсаций, амортизация, аварийный поток, подпиточное масло для учета потерь в гидравлической системе и многие другие.Есть две основные группы или типы конструкции аккумуляторов: механические и гидропневматические. Механические аккумуляторы заряжаются либо пружиной, либо массой. Гидропневматические аккумуляторы содержат как сухую сторону (сжатый азот), так и влажную сторону (гидравлическая жидкость). Гидропневматические аккумуляторы являются наиболее распространенными, поэтому им и посвящена данная статья.

Гидропневматические гидроаккумуляторы бывают трех типов: баллонные, диафрагменные или поршневые. При выборе аккумулятора для приложения следует учитывать многие системные требования и требования к производительности.Аккумуляторы трудно применять, потому что в каждом приложении следует учитывать почти все следующие факторы: режим отказа, общий выходной объем, расход, тип жидкости, время отклика, подавление ударов, высокочастотное циклическое переключение, монтажное положение, внешние силы, информация о размерах, сертификаты или соответствие стандартам, безопасность и температурные воздействия.

Один чрезвычайно важный вопрос в применении аккумуляторов: «Что произойдет, если аккумулятор выйдет из строя?» Режим отказа поршневых аккумуляторов радикально отличается от типа баллонных или диафрагменных аккумуляторов.Некоторые приложения абсолютно не могут смириться с полным отказом аккумулятора, например, с мочевым пузырем или конструкцией диафрагмы. Другие приложения предпочитают немедленный метод отказа мочевого пузыря или диафрагмы. Поршневые гидроаккумуляторы медленно выходят из строя в течение длительного периода времени, что в некоторых случаях делает их режим отказа более подходящим. Поршневые аккумуляторы также имеют более высокий общий выходной объем по сравнению с их общим размером, что делает их более полезными в схемах с ограниченным пространством.

При заданном давлении в системе расход поршневых аккумуляторов обычно превышает таковые для баллонной или мембранной конструкции. Но поток ограничен максимальной скоростью поршня, которая не должна превышать 10 футов / сек, чтобы избежать повреждения уплотнения. В высокоскоростных приложениях лучшим выбором будет баллонный или диафрагменный аккумулятор.

В некоторых приложениях, таких как сервосистемы, время отклика аккумулятора имеет решающее значение. Когда требуемое время отклика меньше 25 мс, следует использовать баллонный или диафрагменный аккумулятор.

Тип жидкости также является проблемой при выборе типа гидроаккумулятора. Поскольку баллонные и диафрагменные аккумуляторы более устойчивы к загрязнениям, они больше подходят для водных применений, поскольку водные системы имеют тенденцию переносить больше загрязняющих веществ. Поршневые гидроаккумуляторы предпочтительнее для экзотических жидкостей или при экстремальных температурах, поскольку без баллона у них меньше проблем с совместимостью.

При выборе наиболее подходящего типа аккумулятора следует учитывать множество факторов.Не рискуйте принять неправильное решение; позвоните в компанию Quality Hydraulics & Pneumatics, Inc., и один из наших сертифицированных специалистов по гидравлическому питанию поможет вам принять наилучшее решение для любого применения.

Гидравлический аккумулятор — HAWE North America

Флюидлексикон

#ABCDEFGHIJKLMNOPQRSTUVWZ

Ткань materialsFail safeFail безопасное обнаружение positionFailure rateFast excitationFatigue strengthFault detectionFault codeFault diagnosticsFeed вперед Система controlFeedbackFeedback signalFeedback для непрерывного регулируемого движения valvesFeed circuitFeed heightFeed о наличии cylinderFieldbusFiller filterFilling pressureFilterFilter cartridgeFilter characteristicsFilter classFilter кумулятивного efficiencyFilter грязи loadFilter dispositionFilter efficiencyFilter elementFilter для масла removalFilter в главной conduitFilter installationFilter lifeFilter poresFilter selectionFilter размер Поверхность фильтраТкань фильтраФильтр с байпасным клапаномФильтрацияЭффективность фильтрации в целом Конечное устройство контроля Точное управление потоком ФитингиУстановка с коническим кольцомУстановка с фрикционным кольцомФиксированный поршневой двигательФиксированное программное управлениеФиксированный дроссельФлагПламенистойкие гидравлические жидкостиФланцевое соединениеФильтр на фланцеСистема сопла-форсункиФланцевое крепление цилиндра ttingsПлоские уплотненияФлис-фильтрФлисовый материалФлип-флопГрафик расхода / давленияФункция расхода / сигналаКоэффициент расхода Kv (значение Kv) клапанаКоэффициент расхода αDКлапан регулирования расходаКлапан регулирования расхода, 3-ходовой клапан регулирования расходаСхема расходаПрерывно регулируемые клапаныДелитель расходаДеление потокаПотери силыПоток в зазорахПоток в трубопроводахМонитор расхода Скорость потока, зависящая от скорости потери давленияРасход / характеристика давленияСкорость потока / характеристическая кривая сигнала Усиление скорости потока Асимметрия скорости потока Разделение скорости потока Линейность скорости потока Процедура измерения скорости потока Процедура измерения скорости потока Пульсация скорости потока Диапазон требуемого потока Диапазон насыщения скорости потока Жесткость скорости потока Сопротивление потока Сопротивление потока фильтров Датчик потока с овальным ротором в сборе звукиПереключатель потокаПотоковые клапаны Скорость потока в трубопроводах и клапанахТрение жидкости Датчик уровня жидкости Механика жидкости Стандарты мощности жидкости Энергетические системы с магистральным трубопроводом Жидкости Жидкость Технология Промывка системы Промывочный блок питания Давление промывкиПромывной насосПромывочный клапан Тенденция к вспениванию Следящий регулирующий клапан Последующая ошибка скорости Последующий контрольОтслеживание ошибкиПодъемная установка силовая временная диаграмма Сила: импульс, сигнал: импульс, сила, плотность, сила, обратная связь, усиление, измерение EoForce, коэффициент умножения силы, датчик силы, A Предисловие к онлайн-версии Fluidlex v, Oikon + P bis Z «(технический глоссарий O + P» Гидравлическая технология от А до Я «) Эластичность формы Форма импульсов Прямой и обратный ходЧетырехходовой клапанЧетырехпозиционный клапанЧетырехквадрантный режимРабочие условияЧастотный анализЧастотный фильтрПредел частотыЧастотная модуляцияЧастотная характеристикаЧастотная характеристика для заданного входаФункциональный спектрФрикционное давлениеФункциональные потериФрикционные условия диаграмма

Компенсация радиального зазораРадиально-поршневые двигателиРадиально-поршневой насосРадиально-поршневой насос с внешними поршнямиПараллельный генераторДиапазон рабочего давленияРапсовое маслоБыстрый ходБыстрый ход контуров Скорость повышения давленияСоотношение площадей поршня αСила реакции на контрольной кромкеРеакционная передача Легко биоразлагаемые жидкости Референсное время контрольного сигнала Реальное время удержания грязи Глушитель Регенеративный контур Регулятор Регулятор регулятора с фиксированной уставкой Относительное колебание подачи δ Относительная амплитуда сигнала Съемный обратный клапан Давление отпускания Сигнал отпускания Клапан сброса Дистанционное управление Точность повторения (воспроизводимость) Условия повторения Воспроизводимость Повторно программируемое управление Требуемая степень фильтрацииПрофиль требованияРезультат измерения емкости резервуараОстаточное остаточное сопротивление NSE pressureResponse sensitivityResponse thresholdResponse время в cylinderResponse valueRest positionRetention rateReturn lineReturn линии filterReturn линии номер pressureReversal errorReversible гидростатическое motorReversing motorReversing pumpReynolds ReRigid лопасти machineRippleRise темп signalRise responseRise timeRodless cylinderRod sealingRoller leverRolling лопастного motorROMRoof-образной sealRotary amplifiersRotary потоком dividerRotary трубы jointRotary pistonRotary TRANSFER jointsRotary valveRotation Servo valveRound уплотнительные кольца Рабочие характеристики Постоянная времени разгона До

D-элемент Демпфированные собственные колебания Демпфированные собственные колебания Коэффициент демпфирования d Демпфирование D Демпфирующее устройство Демпфирование в цепи управления Демпфирующая сеть Демпфирование движения цилиндра Демпфирование клапанов Демпфирующее давление Демпфирующее уплотнениеКоэффициент трения Дарси? клапанПоток подачиДетентДетергент / диспергент минеральные маслаПульсация подачиДифференциальная системаДиафрагма (мембрана) Дифференциальный датчик давления Цилиндр дифференциального давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления ryЦифровое управлениеТеория цифрового управленияЦифровое управление с удержанием сигналаЦифровые цилиндры (с несколькими положениями) Шаг цифрового входаЦифровое управление клапанамиЦифровой измеряемый сигналЦифровой сбор измеренных значенийЦифровая процедура измеренияЦифровая измерительная техникаЦифровая системаЦифровая технологияЦифровая обработка сигналовЦифровые сигналыЦифровая системаЦифровая технологияЦифровой клапан управления потоком (квантовый клапан) 2 направления срабатывания клапана с прямым срабатыванием Клапан управления потокомРаспределительный клапанНаправленный клапанНаправленный клапан, 3-ходовые клапаныНаправленные клапаны 2-ходовые клапаныГрязепоглощающая способность фильтраГрязеудерживающая способностьГрязеочистительДиск-седельный клапанДискретные контроллерыДискретныеДиспергентные маслаДисперсионные машины с камерой смещенияКонтроль смещенияДиапазон смещенияДиапазон смещенияДиапазон смещенияДиапазон смещения эффект Цилиндр двухстороннего действияРучной насос двойного действияДвойное уплотнениеДвойной насосВремя спада потокаСкорость потока Давление потокаСкорость потокаДрейфПриводная мощностьДрайверВремя сбросаДвойной контур управленияНасос двойной переменной

TachogeneratorTandem cylinderTankTeach в programmingTechnical cyberneticsTelescopic connectionTelescopic cylinderTemperature компенсации при измерении измерений technologyTemperature driftTemperature в hydraulicsTemperature измерения deviceTemperature rangeTemperature responseTerminalTest benchTest conditionsTest pressureTest signalsThermodynamic measuringThermoplastic elastomersThermoplasticsThickened waterThin фольги elementThin фольги деформации gaugeThreaded вала sealThree камеры valveThree вход controllerThree положение valveThree этап сервопривода valveThresholdThrottleThrottle проверить valveThrottle formsThrottle valveThrottling pointThrough поршень стержень, шток-цилиндр, управление на основе времени, управление рабочим процессом на основе времени, непрерывный сигнал, временные сигналы управления, постоянная времени, дискретное время, элемент таймера, управление временем, допуск на скачкообразную реакцию агрегата, предел верхнего давления, усилитель крутящего момента, электрогидравлический nОбщая эффективностьОбщее давлениеПередаточный элементПередаточный коэффициентПередаточная функцияФункция переноса системы φСигнал передачиПереходный откликПереходная частьЭффективность передачиМетод передачиДавление передачиПередаточное отношениеСкорость передачиТехнология передачиТрансмиттер (единичный преобразователь) Транспортное движение цилиндраТрибологияСигнал триггера — Двухточечный фильтр — Двухточечный регулятор давления — Двухпозиционный регулятор — Двухпозиционный регулятор давления Квадрантный режимДвухступенчатое управлениеДвухступенчатый сервоклапанТипы тренияТипы движения цилиндровТипы крепления цилиндров

Фланец SAEСхема безопасностиСхемы управления безопасностьюЗадвижка безопасностиЗадвижка безопасностиДВЗадерживающий клапанДроссельная заслонкаПравила безопасностиРиск безопасностиПредохранительный клапанПробоотборникБлок отбора проб и удержанияСхема управления пробойКонтроллер отбора пробПогрешность выборкиКонтроль обратной связи по пробеКонтроль обратной связиЧастота отбора пробВремя отбора пробПереносные элементыПереносные элементыПереносной фильтр « Шнековый фильтр » ) Уплотнительный элемент Уплотняющее трение Уплотнительный зазор Уплотнительный край Уплотнительный поршень Уплотнительный профиль Уплотнительный набор Система уплотнения Утечка уплотнения Предварительная нагрузка уплотнения Уплотнения Износ уплотненияСедельный клапанВторичная регулировка гидростатических трансмиссийВторичные меры (в случае шума) Вторичное давлениеСегментный компенсатор давленияСамоконтроль системСамовсасывающий насосСамостоятельная регулировка датчика положения Регуляторы тензодатчикаСинхронизирующая память регуляторов температуры мера йти во время deviceSensitivity гидравлических устройств dirtSensorSensor для управления фактического valuesSensor systemSensor technologySensor valveSeparate цепи hydraulicSeparation capabilitySeparatorSequence controlSequence из actuatorsSequence diagramSequence из measurementsSequentialSerialSeries-производства cylinderSeries circuitSeries connectionSeries соединения characteristicServo всасывания valveServo actuatorsServo cylinderServo driveServo гидравлического systemServo motorServo pumpServo technologyServo valveSet геометрической displacementSet действующего conditionsSetpointSetpoint generationSetpoint generatorSetpoint processingSet давление pe Точка настройкиУстановка импульсаПроцесс настройкиВремя настройкиВремя настройки давленияВремя настройки T gНагрузка на вал в поршневой машинеСтабильность сдвига гидравлической жидкостиУдарная волнаТвердость берегаКороткоходовой цилиндр Блок отключенияОтключающий клапанКлапан-заслонкаСигналСигнал Длительность сигнала Формы выходного сигналаГенератор сигнала elementSignal parameterSignal pathSignal processingSignal processorSignal selectorSignal stateSignal Переключаемый сигнал technologySignal transducerSilencerSiltingSingle действующего контроль cylinderSingle цепь systemSingle для управления с обратной связью controlSingle actuatorSingle краем circuitsSingle или отдельным приводом для станкиОдноцелевых квадранте operationSingle resistorSingle стадии серво valvesSintered металла filterSinus responseSI unitsSix-ходового valveSlave поршня principleSliderSliding frictionSliding gapSliding кольцо sealSlipperSlotted скорости близости switchesSlow двигатель с высоким крутящим моментомМалый диапазон сигналаСглаживание сигналаСоленоидСрабатывание соленоида Растворимость газа в гидравлической жидкостиЗвук в воздухеЗвук в жидкостиЗвуковое давление pИсточники погрешности в измерительных приборахСпециальный цилиндрСпециальный шестеренчатый насосСпециальный импедансСкоростная характеристика гидравлических двигателейСхема управления скоростью Измерение скоростиДиапазон уплотненияКвадратное передаточное отношениеСферический конус цилиндра Напряжение сжатия в уплотнениях Стабилизированные гидравлические масла Анализ устойчивости Критерии стабильности Стабильность гидравлической жидкости Поэтапное регулирование часов Поэтапный насос Поэтапный переключатель двигателяСтандартный цилиндрСтандартное отклонение измерения Давление в режиме ожидания Время пуска Пусковая характеристика Пусковые характеристики гидравлических двигателей Пусковое положение; Основная positionStarting torqueStart pressureStartup discontinuityStartup ProcessStart viscosityState controllerState diagramState equationsStatement listStatement listState variableStatic behaviourStatic параметры плавной регулировкой valvesStatic sealStationary flowStationary hydraulicsStationary stateStatus monitorsSteady stateStep управления actionStep Диаграмма controlStep functionStepper motorStepper двигателя управлением пропорционального направленного valveStick slipStiction от sealsStiffness из actuatorsStiffness гидравлического fluidStraight трубы fittingStrain gaugeStress relaxationStretch -загрузка уплотненийСальниковый контурПодсхема Погружной двигательПодсистема управленияВсасывающая характеристикаВасосная фильтрацияВасосная линияВсасывающая линияДавление всасыванияРегулирование давления всасыванияУправление всасывающим дросселемВсасывающий клапанКонтроллер суммированной мощностиСуммарное давлениеПодача блока управленияДавление подачиСостояние подачи гидравлической жидкостиПоверхностное кольцоПоверхностный фильтрПоверхность пластинчатый автоматПодмывной пластинчатый насосНабухание герметиковДавление выключенияВключение характеристики соленоидаВремя включенияВключениеПоведение переключения устройствКлючающая способность гидрораспределителейКоммутационные характеристикиЦикл переключенияПереключающий элементМетоды переключения (электрические) Способы переключения для гидравлических насосовКонтроль переключаемой мощности Переключаемое положение переключаемых клапанов Переключаемое положение переключаемых клапанов (гистерезис) Удар при переключенииСимволы переключенияВремя переключенияПоворотный двигательПоворотный винтовой фитингСимволыСинхронизирующий цилиндрСинхронное управлениеСинхронный датчик положенияСистемно-совместимый сигналСистемный заказСистемное давление

Обратное давлениеКлапан обратного давленияЗаднее кольцоШариковый клапанПроход полосыБанковый клапан в сборе (моноблок) БарБарометрическая обратная связьСреднее уплотнение перегородкиBasicBaudСила изгиба осей Бернулли Выпускной фильтр Выпускной клапан Стравливающий клапан (Hy), выпускной клапан (PN) Блок-схема Положение блокировки Узел штабелирования блокировки Эффект продувки Давление продувки Удар через уплотнения поршня Диаграмма характеристик Диаграмма характеристик (частотные характеристики) Графики связиНижний конец цилиндра Без отскокаТрубка Бурдона Тормозной клапан Точка разветвленияТочка отрываФильтр отрываТрение отталкивания расстояние до направления потока жидкости Встроенная грязь Объемный модуль Давление разрыва Автобусная системаБайпасБайпасное расположениеБайпасная фильтрацияБайпасный клапан

Магнитный filterMain valveMale fittingManual adjustmentManual modeMaterials для обработки данных sealsMeasured signalMeasured valueMeasured variableMeasurement данных processingMeasurement (кондиционирование) Измерение uncertaintyMeasuringMeasuring accuracyMeasuring amplifierMeasuring усилитель с несущей процедуры frequencyMeasuring chainMeasuring converterMeasuring deviceMeasuring errorMeasuring instrumentsMeasuring (системы) Измерение rangeMeasuring дроссельной заслонки (калиброванное отверстие) Измерение turbineMechanical actuationMechanical dampingMechanical feedbackMechanical impedanceMechanical lossesMedium диапазон давлений Емкость памяти Цепи памятиМеталлические уплотненияМетрический контрольМетоды установки клапанаДвигатель MH (станок с изогнутой осью) МикроэмульсияМикрофильтрМикрогидравликаМинеральные маслаМини-измерительный прибор (для работы в сети) designModula r проектирование систем управленияМодульная системаМодуляцияМодульМониторингСистемы мониторингаСистемы мониторинга гидравлической жидкостиМоностабильное управление засаживаниемСхема движенияУправление двигателем (замкнутый контур) Управление двигателем (разомкнутый контур) Скольжение мотора Жесткость двигателяМонтажные размеры (схемы отверстий) Монтажная плитаМонтажная стенкаСистема с подвижными змеевикамиМногоконтурная система насосМногоконтурная система Функциональный клапан Многоконтурные схемы управления с обратной связью Мультимедийный разъем Многопозиционный контроллер Многоступенчатый гидростатический двигатель Многопозиционный двигатель Многопроходный тест Многонасосный двигатель Двигатель МЗ (машина с наклонной шайбой)

А / Ц converterAbrasion resistanceAbsolute цифровой измерительный systemAbsolute фильтрации ratingAbsolute измерения systemAbsolute pressureAbsolute давление gaugeAbsolute давления transducerAcceleration feedbackAcceleration measurementAccess timeAccumulatorAccumulator, hydraulicAccumulator зарядки расход valveAccumulator тест diagramAccumulator driveAccumulator lossesAccumulator regulationsAccumulator sizeACFTD dustAcoustic расцепления measuresAcoustic impedanceAC solenoidAction методов множественного resistanceActive sensorActual pressureActual valueActuated timeActuating для valvesActuationActuation elementActuatorAdaptationAdaptive controlAdaptive controllerAddition pointAdditiveAdditive (для смазочных материалов) Адрес Адгезионные режимы Адгезионные свойства гидравлических жидкостей Адгезионные соединения труб Регулируемый поршневой насос Регулируемый дроссель Регулировка поршневых машин Время регулировки ДопускВозрастание гидравлических жидкостей Старение уплотнений Воздухоочиститель Fine Test Dust (ACFTD) Расход воздухаAi г в стоимостном выражении oilAlgorithmAlphanumericAlphanumeric codingAlphanumeric displayAlpha из filtersAmplifierAmplifier cardAmplitude marginAmplitude modulationAmplitude plotAmplitude ratioAmplitude responseAnalogueAnalogue computerAnalogue controlAnalogue controllerAnalogue данные acquisitionAnalogue измеряется valuesAnalogue измерения procedureAnalogue измерения положения technologyAnalogue measurementAnalogue signalAnalogue сигнал processingAnalogue technologyAngle encoderAngle measurementAngular угловой частоты ω EAnharmonic oscillationAnnular область А RAnnular шестеренчатого насоса / motorAnti-вращение элемента для cylindersApparent грязеемкостьАрифметический логический блок Среднее арифметическое, среднее ASCIIASICАсинхронное управлениеПерепад атмосферного давленияАвтоматическое переключение цилиндровАвтоматическое управлениеАвтоматическое обнаружение неисправностейАвтоматическое включение шестеренчатые насосы (так называемая компенсация зазора) аксиально-поршневой станок аксиально-поршневой двигатель аксиально-поршневой насос

I-блок (в системах управления) I-контроллер Идентификация системы Клапан холостого хода Потери холостого хода Давление холостого хода IEC Устойчивость к помехам Импеданс Z Импеллер Напорный поток Подавленное давление Импульсное срабатывание клапанов Импульсный дозирующий лубрикатор Импульсный шум Импульсное сопротивление энкодеров Импульсный датчик положения Импульсная система измерения угла ) Повышение Точность определения с помощью делителей потока Индикация коэффициентов при использовании делителей потока Точность индикации Диапазон индикации Индикатор Непрямое срабатывание Методы косвенного измерения Индивидуальный компенсатор давления Индуктивное давление Индуктивное измерение положения Индуктивные датчики давления Надувные уплотнения Влияние на время переключения Индуктивные датчики давления Начальный перепад давления Начальный перепад давления Начальный угол наклона начального давления сигнал Входной сигнал Неустойчивость системы управления Мгновенные рабочие условия Инструкция Характеристики впуска Высота всасывания Интегрированная гидростатическая трансмиссия Интегрированная схема (IC) Интегрированное управление Интегрированная электроника Интегрированные системы измерения положенияКонтроллер интерференцииВзаимодействие с прерывистым режимомВнутреннее управление с обратной связьюВнутренний впуск жидкостиВнутренний шестеренчатый насосВнутренняя утечкаВнутренняя безопасная система управления давлением 9Внутренняя поддержка давления

Фильтр сверхтонкой очисткиУльтразвуковое измерение положения Сигнал компенсации перехлеста Пониженное давление Нестабильный Разгрузочный клапан Полезный объем Коэффициент полезного действия

EDEEPROM (электронно стираемое программируемое постоянное запоминающее устройство) КПД Эффективность трубыЭластичность жидкостей под давлениемЭластичные материалыУстройства для измерения давления на эластичной трубе (типа Бурдона) Уплотнение из эластомера / пластика под напряжениемЭластомерыКонцентрический фитингЭлектро-гидравлическая аналогияЭлектрическое срабатываниеЭлектрическое управление мощностью или силой сигнала электрического управленияЭлектрическая обратная связь приводЭлектрогидравлическая система управленияЭлектрогидравлический линейный усилительЭлектрогидравлическая системаЭлектрогидравлические системыЭлектромеханические преобразователи сигналовЭлектроуправлениеЭлектрогидравлический усилитель крутящего моментаЭлектромагнитная совместимостьЭлектромеханическое управление перемещением насосов / двигателейЭлектронный фильтрЭлектронное распределение потокаЭлектронная обработка сигналовЭлемент для фильтров давленияГидравлическое преобразование энергииЗапуск энергии sses в гидравликеЭнергосбережение в гидравликеМоторное масло в качестве гидравлической жидкостиEPROMEэквивалентный объемный модульЭквивалентная схемаЭквивалентная постоянная времениЭрозионный износОшибкаОшибкоустойчивый компьютерКлассификация ошибки в измерениях Кривая погрешности измерительных приборовПределы ошибки измерительного прибораПороговое значение ошибкиПредупреждение об ошибкеПредупреждение о неисправности Клапаны Внешнее деление мощности Внешняя опора

Управление обратной связью p / QБумажный фильтрПарафиновое базовое маслоПараллельная цепь / подключенные параллельноПараллельное соединениеПараллельная обработкаПараметрыФильтрация частичного потокаЭрозия струи частицРазмер частицыПассивный датчикКонтроллерPDPD elementP elementPeperformance / weight ratioPerformance mapPD elementP elementP elementPerformance / weight ratioPerformance mapPeriod patternPhase-frequency responsePhosespessection valvePhase-act Управляемое поведениеПилотный расходПилотная линияПилотные клапаныПилотная ступень для плавно регулируемых клапановПилотный клапанШтуцер поршня в сбореТрубопровод в сбореПроизводительность трубыПолное сопротивление трубы Индуктивность трубыЗащита трубы от разрываТрубные винтовые соединенияТрубопроводПоршень для быстрого ходаПоршневые машиныПоршневой двигательПоршневой манометр подключение Вставной клапан Вставной клапан, 2-ходовой вставной клапан Вставной клапан, 3-ходовой вставной клапан Вставной усилительПлунжерПлунжерный контур для быстрого продвиженияПоршень поршняТочечный контрольПолиацеталь (POM) Полиамид (PA) Полимерные материалы Политетрафторэтилен (PTFE) Полиуретан (AU, EU) ) Порт Поперечное сечение портаЗависимые от положения управляющие сигналыПроцесс блокировки, зависимый от положенияПозиционная / временная диаграмма Диаграмма положенияПогрешность положенияОбратная связь по положениюОшибка позиционированияОшибка позиционированияИзмерение положенияИзмерение положения с помощью потенциометраПроцесс измерения положенияДатчики положенияПоложительно-импульсное управлениеПринцип положительного смещенияПостолечение, избыточная выдержкаТочка перегибаХарактеристики мощностиГрафические характеристики мощностиПлотность мощности Контроллер мощностиПлотность мощности потериПотери мощностиСиловой агрегатСиловая частьРаспределение мощностиПередача мощностиПредварительный бак действующая часть (заданная точка разрыва) Предварительный нагреватель Давление Давление-расход (pQ), характеристика насоса Давление-расход (p / Q) Клапан ограничения давления Электромагнитный герметичный клапан Редукционный клапан (клапан регулирования давления) Редукционный клапан, 3-ходовой Редукционный клапан Функция сигнала давления Диаграмма давления / расхода Срабатывание давления Изменение давления Процесс чередования давления в машинах прямого вытеснения Усилитель давления Центрирование давления на направляющих клапанах Камера давления Компенсатор давления Регулирование давления Характеристика регулирования давления Контур управления давлением Контур управления давлением для переменного насоса Перепад давления Падение давления График падения давления для клапанов Обратная связь по давлению Фильтр давления Дросселирование Поток давления Формы Колебания давления Жидкость под давлением Прирост давления на плавно регулируемых клапанах Манометр Переключатель выбора манометра Градиент давления Напор давления Независимое от давления регулирование расхода Индикация давления Ограничение давления Падение давления Потери давления из-за дросселей Процедуры измерения давления Колебания давления Пик давления Диапазон позиционирования давления Колебания, вызванные пульсацией давления Клапан Волна давления Первичное срабатывание Первичное и вторичное управление Первичное управление Первичное управление шумом Первичное давление Первичный клапан Печатная плата Приоритетный клапан Управление рабочим процессом, зависящее от процесса Глубина обработки Обработка фактических значений (или сигналов) Профиль загрязненияПрограмма Носитель программы (память, носитель) Последовательность выполнения программыПрограммная блок-схемаПрограммная библиотекаПрограммный цикл Программируемый логический контроллер управлениеПрограммированиеЯзыки программированияМетоды программированияСистема программированияПрограммный модульПРОМРаспространение ошибкиПропорциональный усилительПропорциональная технология управленияПропорциональный соленоидПропорциональные клапаныЗащитные фильтрыКонтактный переключательPSIPT1 — КонтроллерPT1 — элементPT2 — КонтроллерPT2 — элементPT1 — элементPT2 — КонтроллерPT2 — элементPT1 — элементPT2 — КонтроллерPT2 — элементИмпульсная кодовая модуляцияПродолжительность импульса управления (импульсный генератор) Регулировка широтно-импульсной модуляции для ускоренного хода Насос клапан циркуляции холостого хода Насос с установленными в ряд поршни / рядный поршневой насос

Рассчитано pressureCalculating множественного доступа звук powerCalibrating throttlesCamCAN-BUSCapacitive положения measurementCapillary tubeCarrier смысла с обнаружением столкновений (CSMA / CD) Каскадированный (многоканальный контур) управления systemCascaded controlCavitationCavitation erosionCentralised гидравлического маслом supplyCentralised hydraulicsCentre positionCentrifugal pumpCentring по springsCETOPCharacteristic curveCharacteristic с усредненной hysteresisCharge amplifierCharge pumpCheck valveChipChlorinated hydrocarbonsChopperChurning lossesCircuit diagramCircuit схемаСхема технологииКруглый уплотнительный зазорИндекс циркуляции UПотери циркуляции в гидравлических системахКруговое перемещение машины Давление зажимаКласс точностиУровень чистотыКлиматическое сопротивлениеСигнал блокировкиКонтроль засорения отверстийСистема с закрытым центромЗамкнутый контурСистема управления положением с замкнутым контуромЗамкнутый контур управления Индекс derCode translatorCodingCoil impedanceCold flowCollapse pressureCollective lineCombined actuationCombined pistonCompact sealComparabilityCompatibility для elastomersCompressibilityCompressibility factorCompression энергии EKCompression setCompression объема ΔVKComputer controlsComputerised числового программного управления (ЧПУ) ConcentratesConditions из comparisonCone valveConfigureConical pistonConstant (фиксированный) throttleConstant расхода соотношения gaugeContact давления systemConstant Контакта насос controlsContact systemConstant сила давления characteristicConstant т pContact sealsContamination classContamination в operationContamination Измерение Загрязнение гидравлической жидкости Непрерывно регулируемый клапан потока Непрерывно регулируемый клапан давления Непрерывно регулируемые клапаны Непрерывные рабочие условия Постоянное давление Непрерывное значение Контроль Алгоритм управления Управляющий усилитель Блок управления (блок клапанов) Карта управления Управляющая характеристика Управляющая команда Управляющий компьютер Концепция управления в жидкости t технологияЦилиндр управления Отклонение управленияУстройства управленияСхема управленияРазница управленияГеометрия краев клапанов Управляющая электроникаОборудование управленияОшибка управленияРасход управленияРасход управленияКонтроль в диапазоне мощностей Контролируемая подсистемаКонтроллерКонцепции контроллераКонтроллер для демпфирования (фильтр верхних частот) Входная переменная контроллера y Входная переменная контроллера RC Контроллер с выходом поток сигнала) Память управленияМотор управленияКолебания управленияПанель управленияПараметры управленияПластина управленияМощность управленияДавление управленияПрограмма управленияДиапазон управленияДиапазон управленияСоленоид управленияПружины управленияСтруктура управленияКонтроль площади поверхностиПереключатель управленияТехнология управленияДроссельная заслонкаБлок управленияПеременная управленияГромкость управления для клапановУправление со сменным ПЗУКонтроль с дроссельной заслонкойХолодильник Корректирующая скорость Корректирующая переменная Корректировка характеристик Стоимость гидравлической силовой установки Охлаждение встречным потоком Покрывающая пластина Ползучая подача (скорость) Ползучее движениеПотеря давления, зависящая от поперечного сечения Система с питанием от тока Индикатор тока Фитинг с врезным кольцомЦикл Частота цикла Цилиндр Эффективность цилиндра

Закон Хагена-Пуазейля Половина разомкнутого гидравлического контура Датчик эффекта холла Расстояние заклинивания dРучной насос Управление с жесткой проводкой (VPS) Твердость материалов для уплотнений Тепловой баланс в гидравлических системах Жидкости HFB Жидкости под давлением HFC Жидкости HFDИерархическая схема управленияВысокочастотный фильтр (фильтр) Фильтр высокого давленияВысокоскоростной пропорциональный клапан высокоскоростных двигателей Выпускной клапан motorsHigh жидкости на водной основе (HWBF) HL oilsHLPD oilsHLP oilsHolding currentHolding elementHole patternsHose assembliesHose lineHosesHose stretchingHumHVLP oilsHybrid accumulatorHydraulic accumulatorHydraulic actuationHydraulic axisHydraulic тормозной мощности cylinderHydraulic моста circuitHydraulic моста rectifierHydraulic С hHydraulic consumerHydraulic cylinderHydraulic демпфирования (серводвигателей) Гидравлический привод systemsHydraulic efficiencyHydraulic fluidsHydraulic половина bridgesHydraulic индуктивности L hHydraulic intensifierHydraulic motorHydraulic двигатели, подлежащие вторичному управлению Гидравлическая ступень пилотирования Гидравлическая p ower packHydraulic power packHydraulic pumpHydraulic resonance frequencyHydraulicsHydraulic sealsHydraulic shockHydraulic signal technologyHydraulic spring constantHydro-mechanical closed loop controlHydro-mechanical signal converterHydro-mechanical systemHydrokineticsHydromechanical efficiencyHydropneumatic accumulatorHydrostatic bearingHydrostatic driveHydrostatic energyHydrostatic lawsHydrostatic machinesHydrostatic power P hHydrostatic reliefHydrostatic resistanceHydrostaticsHydrostatic servo driveHydrostatic traction driveHydrostatic transmissionHydrostatic transmission with separated primary/secondaryHysteresis

O-ring sealOil-in-water emulsionOil coolerOil hydraulicsOil samplingOil separatorOn-off controlOn-stroke time of a pumpOnboard-ElektronikOne-way tripOpen-centre positionOpen-centre pump controlOpen centre systemOpen circuitOpen control circuitOpened control circuitOpening/closing pressure differenceOpening pressureOpen loopOpen loop control systemOpen loop synchronisation controlOperating characteristicsOperating conditionsOperating cycle frequencyOperating defectOperating life of a filterOperating loadsOperating manualOperating mode of a controlOperating modes of drivesOperating parametersOperating pointOperating pressureOperating safetyOperating systemOperating viscosityOperational amplifierOperation pressureOptical fibre technologyOptimising the controllerOrbit motorOrificeOscillationsOscilloscopeOutlet pressureOutput deviceOutput moduleOutput unitOutput volumeOver-excitationOverall control unitOverlap in valvesOverload protectionOverpressureOverrunOvershootOvershoot time 9000 3

Waiting periodWater glycol solutionWater hydraulicsWater in oilWater in oil emulsionWear protection capacityWelded nipple fittingWetting abilityWheel motorWordWord lengthWord processorWorking cycleWorking linesWorking positions

Labyrinth gap sealLabyrinth sealLaminar flowLaminar flow resistorLANLaplace transformationLarge signal rangeLaw of superpositionLeakage, leakLeakage compensationLeakage lineLifetimeLimiting conditionsLimit load controlLimit monitorLimit pick upLimit signalLimit switchLinearLinear control signalLinear control theoryLinearisationLinearityLinearity errorLinear motorLinear regulatorsLine filterLip sealLoad-holding valveLoad collectiveLoad flow Q LLoading models for cylindersLoad pressure compensationLoad pressure differenceLoad pressure feedbackLoad pressure p LLoad sensing systemLoad stiffnessLocking cylindersLogic controlLogic diagramLogic elementLoop gain V KLoop lineLosses in displacement machinesLow-pressure pumpLowering brake valveLow pass filterLow pressure

Naphta based oilNatural angular frequency ω eNatural angular frequency ω oNatural dampingNatural frequencyNatural frequency foNatural frequency of a hydraulic cylinderNBRNeedle-type throttleNegative-pulse controlNeutralisation numberNeutral positionNeutral position of the pumpNewtonian fluidNoiseNoise levelNoise level (A-weighted) L pANoise level additionNoise level L pNoise level L WNoise level WNoise measurementNominal flow rateNominal force of a cylinderNominal mode of operationNominal operating conditionsNominal powerNominal pressureNominal sizeNominal valve sizesNominal viscosityNominal widthNon-contact sealsNon-linear control systemNon-linearityNon-linear signal transmitterNormally closed (NC) valveNormally open valveNormal pressureNozzleNull-adjustment signalNull biasNull bias adjustmentNull driftNull range of a proportional spool valveNull shift stability

Value discreteValveValve-controlled pumpsValve actuationValve assembly systemsValve blockValve block designValve control spoolValve control with four edgesValve dynamicsValve efficiencyValve noisesValve operating characteristicsValve plate-controlled pumpsValve polarityValve pressure differenceValve sealsValve with flat sliderVane pumpVariable area principleVariable delivery flow (control)Variable pumpVariable pump, variable motorVariable throttleVelocity amplificationVelocity controlVelocity errorVelocity feedback control circuitVelocity feedback loopVelocity measurementVelocity of sound pressure wavesVertical column pressure gaugeVertical stacking assemblyVibration fatigue limit of a systemViscosityViscosityViscosity/pressure characteristicViscosity/temperature characteristicViscosity classesViscosity index (VI)Viscosity index correctorViscosity rangeVisual display of contaminationVoltage tolerance for solenoid valvesVolume (bulk) filtersVolumetric efficiencyVolumetric losses 9 0003

5-chamber valve5-way valve

Gap bridgingGap extrusionGap filterGap flowGap sealsGas filling pressureGauge protection valveGeared pump/motorGear pumpGear pump flow meterGerotor motorGraduated glass scaleGrooved ring sealGroup signal line

Kinematical viscosity vKv factor (speed/stroke gain)Kv value (of valves)

Quad-ringQuantisationQuantisation errorQuasistaticQuick connector couplingQuiescent flow

Zero overlap

Jet contractionJet pipe amplifier

Accumulators | IFPUSA

Accumulators start with a pre-charged gas and no fluid.При увеличении давления жидкости аккумулятор наполняется маслом, и газ сжимается. Когда давление на стороне жидкости уменьшается, газ расширяется для выравнивания и выталкивает жидкость из аккумулятора в жидкостную систему.

Есть три основных типа аккумуляторов: газовые (сжимаемость газа), собственный вес (сила тяжести) и пружинные (механические). Три основных типа конструкции газовых аккумуляторов: диафрагма, баллон и поршень.

Диаграмма Аккумуляторы

  • Легкий и компактный по конструкции
  • Более высокие степени давления, чем баллонные аккумуляторы
  • Соотношение давлений обычно составляет 8: 1 и находится в диапазоне от 4: 1 до 10: 1
  • Используется больше при небольшом объеме и расходе
  • Возможна установка в любом положении
  • Низкие эксплуатационные расходы

Баллонные аккумуляторы

  • Быстрый отклик
  • Они обладают хорошей устойчивостью к загрязнениям и практически не подвержены загрязнению частицами гидравлической жидкости
  • Их предпочтительное монтажное положение — вертикальное, чтобы предотвратить возможность попадания жидкости между баллоном и корпусом.

Поршневые гидроаккумуляторы

  • Может работать с гораздо более высокими степенями сжатия газа (до 10: 1)
  • Скорость потока до 214 литров (57 галлонов) в секунду
  • Возможна установка в любом положении
  • Требует более высокого уровня чистоты жидкости, чем баллоны
  • Более медленное время отклика (более 25 миллисекунд)
  • Экспонатный гистерезис

Приложения

Использование аккумулятора дает множество преимуществ, включая следующие:

  • Накопление энергии — Важная функция аккумуляторов — это их способность накапливать энергию.В частности, при циклических или переменных режимах аккумуляторы разряжаются в периоды высокого спроса и перезаряжаются в периоды низкого спроса. Они часто используются для дополнения потока насоса во время пиковой нагрузки. Без аккумулятора насос и двигатель должны быть рассчитаны на максимальную мощность, даже если максимальная мощность требуется только на мгновение.
  • Аварийное резервирование — Аккумуляторы могут поддерживать заряд высокого давления почти неограниченное время и служить в качестве аварийного источника питания, если машина потеряет электроэнергию или откажет насос.
  • Снижение вибрации и ударов — Установка небольшого аккумулятора рядом с выпускным отверстием насоса может поглощать пульсации, минимизировать вибрацию и обеспечивать более плавную работу. Кроме того, добавление аккумулятора в обратную линию машин может уменьшить удар.
  • Компенсация утечки и температуры — Аккумулятор может поддерживать постоянное давление даже при медленной утечке жидкости внутри поршневых уплотнений или клапанных зазоров и компенсировать связанные с температурой перепады давления в закрытой гидравлической системе.Только когда давление в контуре падает ниже установленных пределов, насос запускается и перезаряжает аккумулятор.
  • Более быстрый отклик — Баллонные и диафрагменные гидроаккумуляторы имеют практически мгновенный отклик и могут быстро подавать жидкость к клапанам и улучшать их работу. Аккумуляторы также могут немедленно удовлетворить требования к пиковому расходу.

Стандарты

Аккумуляторы представляют собой сосуды под давлением и, как таковые, производятся, тестируются и сертифицируются в соответствии с законодательными стандартами.В Соединенных Штатах, например, соответствующим стандартом является Кодекс ASME по котлам и сосудам под давлением VIII, раздел 1.

Считается, что все сосуды под давлением, изготовленные в соответствии с этими стандартами, имеют конечный срок службы в зависимости от количества циклов давления, испытываемых в течение Нормальная операция. Типичный расчетный срок службы гидроаккумулятора составляет 12 лет.

Во многих юрисдикциях требуется периодическая проверка и повторная сертификация. В особенности это относится к гидроаккумуляторам, которые имеют относительно большой объем и работают при высоких рабочих давлениях.Осмотр может потребоваться через заранее определенные интервалы (т.
