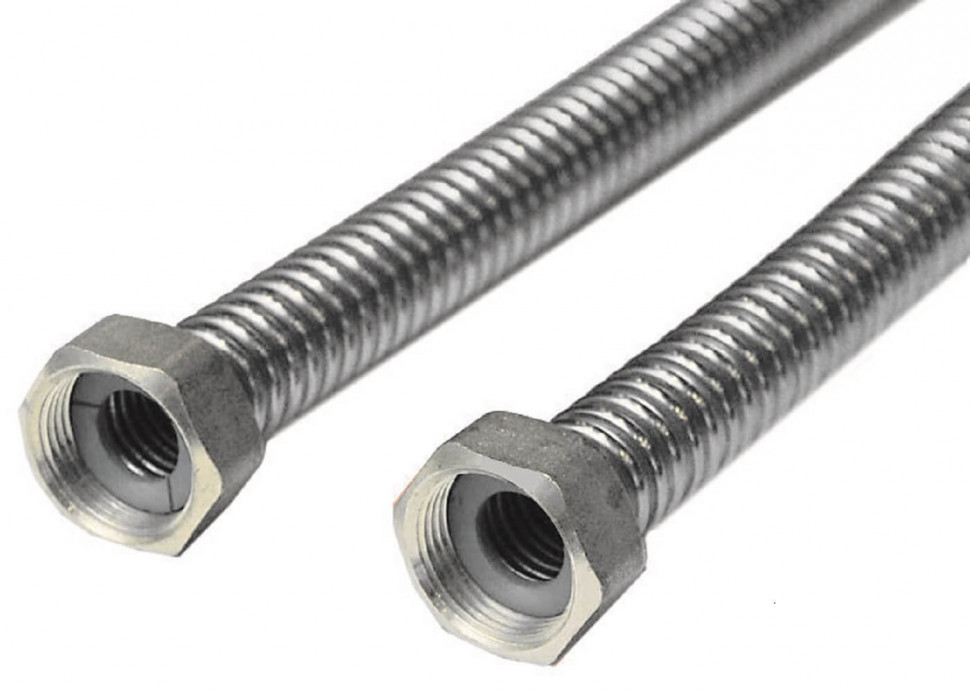

Гибкая подводка 1 1/2 дюйма
из нержавеющей стали D 40 мм длина под заказ.
Изготавливается под заказ нужной длины с шагом 50 мм ниже цена на некоторые размеры. Для быстрого монтажа отопления, водоснабжения, для кислот и химических растворов, для воздуха и других газов, для частных котельных.
| Гибкая подводка +250°С D х L | Цена |
| Гибкая подводка 1 1/2 дюйма х 400 мм | 2 050 р. |
| Гибкая подводка 1 1/2 дюйма х 500 мм | 2 277 р. |
| Гибкая подводка 1 1/2 дюйма х 600 мм | 2 502 р. |
| Гибкая подводка 1 1/2 дюйма х 700 мм | 2 753 р. |
| Гибкая подводка 1 1/2 дюйма х 800 мм | 2 954 р. |
| Гибкая подводка 1 1/2 дюйма х 900 мм | 3 492 р. |
| Гибкая подводка 1 1/2 дюйма х 1000 мм | 3 605 р. |
| Гибкая подводка 1 1/2 дюйма х 1100 мм | 3 711 р. |
| Гибкая подводка 1 1/2 дюйма х 1200 мм | 3 859 р. |
| Гибкая подводка 1 1/2 дюйма х 1300 мм | 4 106 р. |
| Гибкая подводка 1 1/2 дюйма х 1400 мм | 4 358 р. |
| Гибкая подводка 1 1/2 дюйма х 1500 мм | 4 536 р. |
| Гибкая подводка 1 1/2 дюйма х 2000 мм | 5 667 р. |
| Гибкая подводка 1 1/2 дюйма х 2500 мм | 6 797 р. |
| Гибкая подводка 1 1/2 дюйма х 3000 мм | 7 927 р. |
| Гибкая подводка 1 1/2 дюйма х 4000 мм | 10 188р |
| Гибкая подводка 1 1/2 дюйма х 5000 мм | 12 449р |
Основные места использования гибкой подводки из нержавеющей стали:
Гибкая подводка 1 1/2.для подключения котлов отопления, для коллекторов отопления, для гидрострелок, для систем вентиляции, для пищевого оборудования, для сливов ванн, для сливов душевых поддонов, для металлорукавов, для калориферных систем, для систем отопления, и т.д..
Руководство по монтажу
Не допускать перегиб подводки меньше установленного минимального радиуса.
Перед присоединением накидных гаек необходимо придать подводке нужную конфигурацию.
Не допускать изгиба подводки на участке ближе 70 мм к накидной гайке
Не перегибать повторно и не растягивать
Не допускать перекручивание подводки
Подсоединение подводок только с плоскими прокладками толщиной от 2,5 мм
Температура зависит от материала используемых уплотнений (резина +70°C, паронит +250°C, фторопласт +170°Cт, медь +400°C )
Придание нужной конфигурации гибкой подводки производиться вручную
Для избегания прорыва прокладок не перетягивайте гайки
Соблюдайте рекомендованное рабочие давление
При повреждении заменить целиком
Запрещается использовать подводку без стального стопорного кольца
Гибкая подводка для воды 1 1/2 дюйма нержавейка
Отопление дома в нашей стране одно из важных направлений в строительстве.
Все сталкивались с монтажными работами в отоплении и водоснабжении. Эти работы часто приходится выполнять самим жильцам. Самый распространенный ремонт это подключение подводкой смесителей или бытовой техники. Раньше подводка для воды изготавливалась из гибкого шланга оплетённого проволокой. Материал такой подводки это обычная резина с разными присадками. Производители указывают материал как EPDM ( расшифровка это синтетический эластомер изготовленные на основе этиленпропиленового каучука, наполнителем используется обычная сажа ). Такая гибкая подводка ограничена сроком эксплуатации которая зависит от разных факторов. Например высокие температуры такой шланг для воды через 2 — 4 года превращается в ломкую твёрдую трубу. В связи с этим нужно периодически менять. Сегодня запрещено использование для монтажа газопровода гибкая подводка для газа из резины. Но к газовым подводкам нужны самые маленькие требования по техническим характеристикам. Сегодня в продаже есть газовые подводки в основе которой гофрированная нержавеющая труба с приваренными концовками.
Гофрированная сталь используется менее 0,3 мм это связано с невысоким давлением в газовой системе. Использование технической нержавейки снижает себестоимость. Благодаря не агрессивной среде концовки приваривают из железа. Для газовой подводки такие материалы даже с запасом. Но не для других трубопроводов с высоким давлением и агрессивными средами. Например от воды приварной шов отходит из за коррозии железного приварного фитинга. Для водопровода с высоким давлением, высокой температурой, с агрессивной средой нужна другая подводка. Основой гибкой подводки для воды применяют гофрированную нержавеющая трубу с толщиной стенки 0,3 мм. Такая толщина выдерживает высокое давление. Нержавеющая сталь используется с самым высоким содержанием дорогих металлов минимум 18% Cr и 10% Ni. Технические характеристики нержавейки AISI 304 это и есть показатели таких изделий. Данная марка стали подходит для изготовления сборных и сварных металлоконструкций, составных частей трубопроводной арматуры, а также бытового оборудования, для автомобильных выхлопных систем.
К примеру гибкая подводка для воды 1 1/2 дюйма лучшее для подключения напольных котлов. Гибкая подводка для воды 1 1/2 дюйма встречается и в неожиданных местах недавно её устанавливали для слива из ванны. В форме листа сталь AISI 304 делится на холоднокатаный и горячекатаный материал, что определяется методом производства. Лист AISI 304 используется для производства электросварных труб, сначала он нарезается на полосы. Дальше для изготовления гибкой трубы делаются гофры. Следующим этапом сворачивается в гофрированную трубу и проваривается шов. Такая гибкая труба не подвержена коррозии в местах царапин или иных механических повреждений. Изготовленные из него трубопроводы используются для хранения и транспортировки продуктов пищевой и химической отраслей (слабые химреактивы). В форме трубы нержавеющая сталь AISI 304 может иметь разные диаметры что закрывает все потребности монтажных организации. Из стали AISI 304 изготавливают бочонки для пива и кваса, меха, химическое оборудование, бункеры, катушки охлаждения, криогенные сосуды, молочное оборудование, испарители, столовые приборы, посуда, кастрюли и сковородки, оборудование для пищевой промышленности, хирургическое оборудование, иглы для подкожных инъекций , раковины для кухни, судовое оборудование и крепеж для атомных судов, сетки фильтра для нефтяных скважин, холодильное оборудование, бумажная промышленность, ёмкости под давлением, сантехническая арматура, клапаны, подающие барабаны, трубы, окрасочное, текстильное оборудование, резервуары и контейнеры для большого разнообразия жидкостей и сухих веществ, промышленное оборудование в горнодобывающей, химической, криогенной, пищевой, молочной и фармацевтических отраслях промышленности.
Не всегда можно подключить или соединить жесткий трубопровод. Очень часто используется гибкая подводка для воды где нельзя применить жесткую трубу. Основными местами использования например это присоединения унитазов, смесителей, душевых кабинок, посудомоечных и стиральных машин. Самая дешевая гибкая подводка для воды из резины сейчас чаще называют ЕПДМ и оплетенной проволокой для удержания давления. Но качество резинового шланга и проволоки влияют на цену. Цена в свою очередь влияет на срок эксплуатации. Например, проволока из алюминия или оцинкованной стали может сгнить (заржаветь) за 2-3 месяца. Это происходит во влажных помещениях, точка росы выпадает на самом холодном месте в ванной, а это трубы и гибкая подводка для воды с холодной водой. Горячая вода разрушает резиновый шланг, делает его «дубовым» резина сохнет и делается «хрупкой». Очень редко, но бывают нарекания на концовки, их могут сделать из силумина.
Силумин это сплав алюминия с кремнием (с песком ) Это хрупкий и подверженный коррозии материал. Следовательно, выбирая гибкую подводку нужно, что бы она состояла из латунных концовок, качественного резинового шланга, и оплетённой проволокой из нержавейки. В этом случае есть гарантия, что гибкая подводка для воды простоит 3 – 5 лет. Потом её все-таки нужно поменять. Для этого нужно предусмотреть шаровые краны. Это нужно и для замены или ремонта оборудования.
Сегодня можно установить гибкую подводку сильфонную, это подводка изготовлена и гофрированной трубы. Сами гофрированные трубы изготовлены из нержавейки. Но нержавейка может быть тоже разная, есть, АИЗИ 202 техническая она отлично подходит для газа кроме того её используют тонкостенную это связано с маленьким давлением в газопроводах. Поэтом она растягивается это скорее не плюс а просто тонкая стенка. Но технические характеристики для систем отопления и водоснабжения на много выше. Поэтому газовую подводку использовать можно только для газопровода.
Это связано и с концовками, которые зачастую сделаны из обычной стали. Соответственно гибкая подводка для воды 32 мм это материалы выше качеством. Нержавеющая сталь марки АИЗИ 304 состоит из большего количества никеля, точнее, его в АИЗИ 304 нержавейки больше в несколько раз чем 202. А это влияет на технические характеристики гибкой подводки. Сильфонная подводка для воды изготавливается со стенкой 0,3 мм, этот запас позволяет сдерживать гидроудары до 50 атмосфер. Да и сама гофра труба используется часто как компенсатор. Например, гибкая подводка для воды 1 1/2 дюйма используется в электрогенераторах в выхлопных трубопроводах. Но там гофра трубу оплетают проволокой, это защита от механических повреждений.
Очень хорошо гофрированная труба из нержавеющей стали 304 ведет себя закопанной в землю. Такая гофрированная труба не боится полного замерзания. Гофра трубу не смогут перегрызть грызуны. Цельною сильфонную трубу (без соединений) можно смело замуровывать в бетон. Но все трубопроводы рано или поздно должны быть соединены между собой или оборудованием.
Соединение это самое проблемное место, хотя есть пайка или сварка на много надёжнее. Но без резьбового соединения не обойтись. Гибкая подводка из гофра трубы может быть изготовлена новым инновационным способом. Этот способ позволяет сделать гибкую подводку с техническими характеристиками, которые указаны в ГОСТе для нержавеющей стали АИЗИ 304 это сталь марки 08Х18Н10 . Российский ГОСТ 5632-72 содержит технические характеристики АИЗИ 304 сталь марки 08Х18Н10 или 0Х18Н10. Для стягивания гофрированной трубы с резьбой используется накидная гайка из латуни. Такая сильфонная подводка из нержавеющей стали, грубо говоря, может использоваться в трубопроводе с перегретой кислотой и высоким давлением на протяжении многих лет.
Гибкая подводка для воды 1 1/2 дюйма это один из способов соединения водопроводов и газопроводов с оборудованием. Но сегодняшняя гибкая подводка изготовленная из гофрированной тубы превышает по техническим характеристикам основные трубы. Материал из которого изготовлена гибкая подводка это нержавеющая сталь марки AISI 304 в этой стали много хрома и никеля больше четверти.
Этот материал долговечен и используется в пищевой промышленности и в медицине. Нержавейка не магнитится, поэтому на ней не образуется каменный налёт. Также выдерживает высокие температуры, так как температура плавления нержавеющей стали выше 1000 градусов. Значит например гибкая подводка для воды 32 мм или 1 1/2 дюйма отличное решение для подключения котла отопления. Толщина стенок подобрана с расчетом, что бы выдерживать давление выше 16 атм. Сильфонный вид такой трубы работает как компенсатор от гидроударов и предохранитель от перемерзания. Возможность греть открытым огнем работает тоже в пользу гибких подводок из нержавеющей стали. Но есть технические характеристики, которые в одном случае плюс в другом минус. Это теплопроводность, например можно использовать такие нержавеющие трубы как радиаторы отопления. Например: плинтусное отопление это короб, в котором размещается гофрированная труба из нержавеющей стали. Или теплообменник, или змеевик, изготовленный из такой трубы, несомненно, плюс это даже лучше медной трубы ведь гофры увеличивают поверхность более чем в два раза.
Но есть и минус в некоторых случаях нужно их утеплять. Например если по ним поступает очень холодная вода образуется точка россы и образуется конденсат, другой случай когда трубопровод не должен отдавать тепло. Да это легко решается при помощи утеплителя например фирмы K-FLEX но это удорожание. Что касается, цены то гибкая подводка из нержавеющей стали получится дешевле, например полиэтиленовой трубы фирмы REHAU, или медной трубы.Особенно если взять гибкую подводку для воды 1 1/2 дюйма или ещё больший диаметр. Все остальные трубы и гибкие подводки тоже получатся дороже. Но эту разницу нужно просчитывать исходя из долговечности. Если взять срок около ста лет то такая подводка для воды будет самая дешевая. То что касается самой трубы вроде и так понятно, но большинство всех протечек это способ соединения. Например использование силиконовых или этилен-пропиленовых EPDM (обычная резина) уплотнителей, отбрасывает нержавеющею трубу к старым гибким подводкам из EPDM (резина) шланга в оплётке из нержавеющей проволоки.
Конструкция соединения с накидными гайками увеличивает технические характеристики до тех показателей которые соответствуют материалам плоских прокладок. Например ГОСТ на фторопласт или ГОСТ на паронит или на медь. Прокладки есть и резиновые и силиконовые но их цена не на много дешевле а технические характеристики просто не сопоставимы. Что касается газовых подводок то они сделаны специально для газа и не подходят для воды. Подводки для отопления изготовлены с максимальными характеристиками и они подходят и для газа и для воды и для кислот и для пищевой промышленности. Но цена гибкой подводки для газа дешевле и использование более дорогой, наверное, не целесообразно. Ведь например для кондиционера используется дренажная трубка из самого дешевого материала навряд ли кто то поставит медную трубку. Гибкая подводка из нержавеющей стали изготавливается любой длины и всех основных резьбовых диаметров гибкая подводка 1/2 дюйма (15 мм), гибкая подводка 3/4 дюйма (20 мм), гибкая подводка 1 дюйм (25 мм), гибкая подводка 1 1/4 дюйма (32 мм), гибкая подводка 1 1/2 дюйма (40 мм), гибкая подводка 2 дюйма (50 мм), гибкая подводка 2 1/2 дюйма (65 мм).
Гибкая подводка для воды 2 1/2 дюйма (65 мм) соответствует полипропиленовое трубе 4 дюйма. Очень часто можно встретить что резьба 2 1/2 дюйма соответствует трубам или 65 мм или 64 мм или 76 мм. Например 3 дюйма это труба 80 мм или 89 мм или 90 мм. Но толщина стенок например полипропиленовых труб на столько велика например у 100 от 15 до 20, а значит внутренний диаметр 100 минус 30 или 40. Поэтому гибкая подводка для воды из нержавеющей стали перекрывает все резьбовые диаметры. И гибкая подводка с накидными гайками это разъёмное соединение что тоже очень удобно при монтаже и дальнейшем обслуживании.
Гибкая подводка для воды из нержавеющей стали: особенности и характеристики
Установка питьевых трубопроводов является очень важным мероприятием, к которому нужно подходить со всей серьёзностью. Вода, которая транспортируется по такой коммуникации, не должна изменять своего химического состава. Из этого следует, что трубы для такой коммуникации не должны окисляться.
Среди металлических труб наиболее качественным вариантом являются изделия из нержавеющей стали.
Нержавеющая подводка — один из наиболее практичных и долговечных вариантов подключения к системе водоснабжения
Содержание
- 1 Водопровод из нержавейки
- 2 Сферы использования и преимущества гибкой гофрированной трубы из нержавейки
- 3 Основные характеристики гофрированной нержавеющей трубы
- 4 Соединение нержавеющих труб
- 5 Гибкий шланг для воды в оплетке из нержавейки
- 6 Подбор оптимальных размеров гибкой подводки
Водопровод из нержавейки
Для монтажа питьевых коммуникаций применяют два типа нержавеющих труб:
- из оцинкованной нержавейки;
- из хромосодержащей нержавейки.
Оба этих типа хорошо зарекомендовали себя в работе. Они являются наиболее экологичными среди всех и практически не влияют на химический состав воды. Оцинкованная сталь является сплавом, в который входит железо и углерода, а хромосодержащая нержавейка содержит хром, о чём нам говорит её название.
Санитарно-гигиенические исследования показали, что оба вышеуказанных типа являются безвредными для человеческого здоровья. Кроме этого, они обладают невероятной устойчивостью к агрессивным коррозийным воздействиям и высоким температурным показателям. Труба из нержавейки для водоснабжения обладает отличными прочностными характеристиками. Однако у них есть и свои недостатки, на которые стоит обратить внимание.
Спустя 8–10 лет такой трубопровод начинает накапливать на своих внутренних стенках солевые отложения, что приводит к сужению просвета трубы и уменьшению пропускной способности коммуникации. Стоит отметить, что этот минус относится и к трубам холодного водоснабжения.
Производятся такие трубы, как правило, двумя способами:
- сварной;
- бесшовный.
Полезная информация! Сварной способ изготовления отличается простотой и бюджетностью, однако, бесшовные трубы обладают повышенными прочностными характеристиками.
Водопроводные системы, смонтированные и нержавеющей гофры, не ухудшают качество воды
Нержавеющие трубы являются, пожалуй, наиболее надёжными в эксплуатационном плане, этим обусловлена их популярность на современном рынке. Помимо обычных нержавеющих труб, существуют изделия, которые тоже используются для проводки питьевых водопроводов — нержавеющие гибкие гофрированные трубы.
Сферы использования и преимущества гибкой гофрированной трубы из нержавейки
Гофрированная нержавеющая труба для водопровода была изобретена в конце прошлого века. Она обладает высокими эксплуатационными характеристиками и используется как в быту, так и в различных областях промышленности. Рассмотрим основные сферы применения такого изделия:
- питьевые трубопроводы;
- техническое водоснабжение;
- конструкции водного тёплого пола;
- газораспределительные системы;
- системы пожаротушения.
Гофрированная труба из нержавейки обладает рядом положительных качеств:
- компактность, которая позволяет оперативно и быстро выполнить монтаж и сэкономить пространство при подключении различного оборудования к водопроводным трубам. Кроме этого, хранят и транспортируют этих трубы свернутыми в бухты, что очень удобно;
- гибкость. Это свойство позволяет осуществлять быструю установку таких изделий, даже в труднодоступных условиях. Такие трубы гнутся под любым углом;
- монтаж посредством гаечного соединения, которое не требует сварочного оборудования и специальных знаний в области строительства;
- презентабельный внешний вид;
- резистентность к отрицательным температурам;
- устойчивость к гидроударам в системе;
- устойчивость к незначительным механическим воздействиям;
- устойчивость к вибрациям в системе;
- устойчивость к истиранию;
- кроме этого, гибкая нержавеющая труба для водопровода резистентна к воздействию ультрафиолетовых лучей;
- неограниченный срок службы коммуникации из таких труб позволяет сэкономить на их замене и ремонтных работах. Стоит также отметить, что фитинговые соединения в таких системах имеют эксплуатационный срок не менее 30 лет.
Кроме этого, хранят и транспортируют этих трубы свернутыми в бухты, что очень удобно;
Гибкие стальные трубы не боятся высоких температур, это позволяет использовать их для подключения водонагревателей
Главный минус таких изделий — довольно высокая стоимость, которая обусловлена техническими характеристиками, а также стоимостью материалов изготовления. Сталь сама по себе довольно недешёвый материал.
Основные характеристики гофрированной нержавеющей трубы
Как уже было сказано выше, гибкие гофрированные трубы устойчивы к коррозийным воздействиям, кроме этого, они обладают множеством уникальных характеристик. Давление, которое способна выдержать такая труба составляет 60 бар, что практически в 4 раза выше, чем аналогичный показатель обычного стального трубопровода. Показатель давления для питьевых водопроводов хозяйственного типа, как правило, составляет 7 бар.
Важно! Приобретая такие трубы необходимо быть внимательными и тщательно проверять, чтобы на их поверхности не было никаких повреждений или брака.
Максимальная температура, при которой гофрированное нержавеющее изделие может эксплуатироваться, составляет 110 °C, также ей не страшны отрицательные температуры. Резистентность к низким температурным показателям обусловлена конструктивными особенностями нержавеющей гофротрубы. Гофра компенсирует водное расширение при низких температурах.
Монтаж такой коммуникации отличается простотой и благодаря гибким трубам можно выполнять конструкции с любыми конфигурациями. Фитинговая система позволяет проводить монтаж, не имея специальных инструментов. Кроме этого, для такого трубопровода необходимо меньшее число соединительных элементов, чем для обычного (из простых металлических труб).
При фитинговом соединении стальных гофротруб обязательно используют уплотнители
Соединение нержавеющих труб
Установка нержавеющих гофрированных труб для воды производится посредством соединения отдельных деталей трубопровода специальными фитингами. Помимо фитинговой системы, стыковка отдельных элементов гибкого нержавеющего водопровода может выполняться и другими методами: опрессовка, сварка и фланцевые соединения.
Монтаж трубопровода с помощью сварки требует наличия специального сварочного оборудования, а также знаний и умений в этой области. Сварка нержавеющих труб может выполняться в среде инертного газа. Такой метод требует использования специальных электродов из вольфрама. Однако наиболее распространённым методом считается так называемая плазменная сварка. В этом случае работа производится за счёт направленной плазменной дуги. Не каждый хозяин способен собственноручно выполнить этот процесс без ошибок, поэтому рассмотрим другие популярные способы, которые не требуют специальных навыков.
Фланцевая стыковка труб, как правило, применяется в системах, которые требуют периодических профилактических осмотров и ремонтных работ. Такое соединение позволяет оперативно заменять отдельные элементы коммуникации. Фланцевое соединение проводится без использования резьбы.
Фланцевые соединения имеют и свои недостатки:
- высокая металлоёмкость;
- ухудшение показателей герметизации при температурных перепадах и гидроударах.
Резьбовые соединения нержавеющих гибких гофротруб выполняются с помощью фитингов. Самым популярным типом фитинга считается муфта, посредством которой выполняется соединение двух труб на прямом участке трубопровода. Фитинговый способ монтажа наиболее популярен из-за своей простоты и высокой скорости.
Резьбовое соединение является самым простым и производится очень быстро
Однако нужно внимательно отнестись к выбору и установке фитингов. Такие детали являются разъёмными и в случае поломки вышедшую из строя часть легко можно заменить на новую. Подключение водопроводных труб из нержавеющей стали к сантехническому оборудованию проводится с использованием специального изделия — подводки из нержавеющей стали.

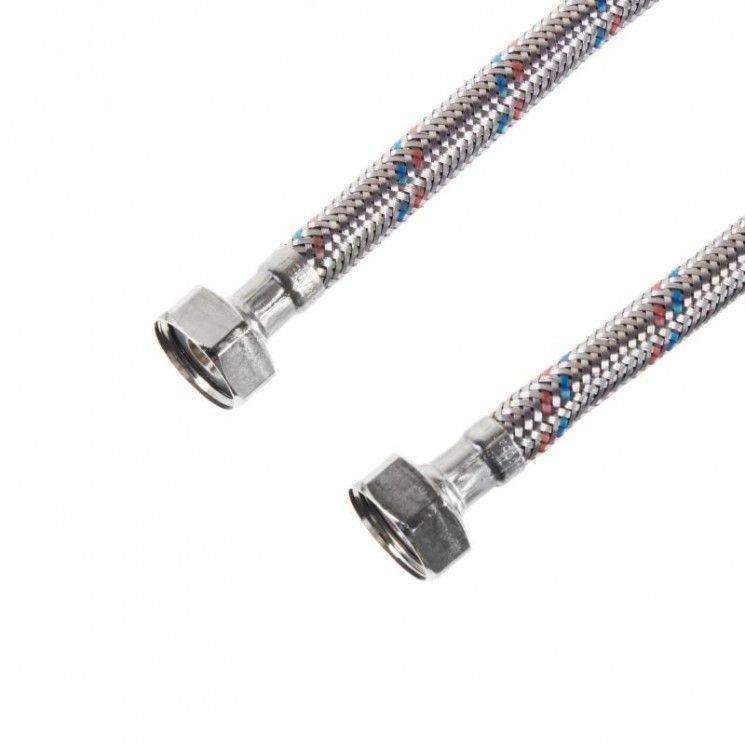

Гибкий шланг для воды в оплетке из нержавейки
Ранее для подключения сантехнического и прочего оборудования использовались громоздкие конструкции, которые скреплялись между собой хомутами. Такой способ отличался сложностью монтажа, а также низкими показателями надёжности и, кроме этого, непрезентабельным внешним видом.
Сегодня существует более простой и надёжный способ подвести воду к унитазу, бойлеру, стиральной или посудомоечной машине. Этим способом является подключение с помощью гибкой подводки из нержавеющей стали. Такие приспособления пользуются огромной популярностью и применяются повсеместно.
Гибкая подводка для воды является шлангом, который может иметь различную длину (от 30 см до 5 м). Оба конца такого шланга оснащены специальными патрубками или гайками с резиновыми прокладками, а также уплотнителями. Благодаря резиновым уплотнителям достигаются нужные показатели герметизации.
Как правило, водяные подводки изготавливаются из нержавеющей стали (гибкая гофрированная подводка для воды из нержавеющей стали) или имеют оплётку из этого материала. Это связано с тем, что нержавейка превосходит другие материалы и обладает отличными антикоррозийными качествами, которые необходимы при контакте с водой.
Полезная информация! Назначение такого шланга определяется довольно просто: изделие для холодной воды имеет в своей оплётке синюю нить, а модель, которая используется для подключения горячей воды
— красную.
Комбинированные изделия отличаются тем, что имеют в своей оплётке нити обоих цветов.Одним из вариантов гибкой нержавеющей подводки является шланг в стальной оплетке
Шланги из нержавеющей стали используются не только в хозяйственных целях. Они являются востребованными и в других областях:
- строительство;
- сельское хозяйство;
- горнодобывающая отрасль.
Гибкая подводка для воды из нержавеющей стали предназначена для работы в тяжёлых условиях и имеет устойчивость к агрессивным химическим соединениям. Рассмотрим основные требования, которым должны соответствовать такие шланги:
- гибкая подводка должна обладать хорошими показателями герметичность, что осуществимо при правильном её монтаже;
- материал уплотнительной прокладки должен быть очень качественным и износостойким;
- на гайке должна быть резьба без брака;
- в обязательном порядке должен присутствовать специальный резиновый уплотнитель.
Подбор оптимальных размеров гибкой подводки
При выборе подводки для конкретного случая необходимо учитывать следующие характеристики:
- диаметр шланга. Показатели сечения гибкой подводки для воды определяются с учётом расхода воды того или иного сантехоборудования. Для подключения унитаза, как правило, используют шланг с сечением 8 мм, для раковины — 10 мм, а для ванны 15 мм;
- длина шланга. Длину определяют в зависимости от конкретного случая. Подключённое изделие не должно быть сильно натянуто или же, наоборот, не должно сильно провисать, тем самым образуя перегиб.
Показатели сечения гибкой подводки для воды определяются с учётом расхода воды того или иного сантехоборудования. Для подключения унитаза, как правило, используют шланг с сечением 8 мм, для раковины — 10 мм, а для ванны 15 мм;В случае неправильного монтажа такого шланга, его эксплуатационные характеристики снижаются. Кроме этого, стоит учитывать материал, из которого изготовлен шланг. Срок службы гибких подводок отличается в зависимости от материала изготовления.
Гибкая подводка для воды из нержавеющей стали: особенности и характеристики
Установка питьевых трубопроводов является очень важным мероприятием, к которому нужно подходить со всей серьёзностью.
Вода, которая транспортируется по такой коммуникации, не должна изменять своего химического состава. Из этого следует, что трубы для такой коммуникации не должны окисляться. Среди металлических труб наиболее качественным вариантом являются изделия из нержавеющей стали.
Нержавеющая подводка — один из наиболее практичных и долговечных вариантов подключения к системе водоснабжения
Водопровод из нержавейки
Для монтажа питьевых коммуникаций применяют два типа нержавеющих труб:
- из оцинкованной нержавейки;
- из хромосодержащей нержавейки.
Оба этих типа хорошо зарекомендовали себя в работе. Они являются наиболее экологичными среди всех и практически не влияют на химический состав воды. Оцинкованная сталь является сплавом, в который входит железо и углерода, а хромосодержащая нержавейка содержит хром, о чём нам говорит её название. На воздухе водопровод из хромосодержащей нержавейки покрываются оксидной плёнкой, которая выполняет защитные функции.
Санитарно-гигиенические исследования показали, что оба вышеуказанных типа являются безвредными для человеческого здоровья. Кроме этого, они обладают невероятной устойчивостью к агрессивным коррозийным воздействиям и высоким температурным показателям. Труба из нержавейки для водоснабжения обладает отличными прочностными характеристиками. Однако у них есть и свои недостатки, на которые стоит обратить внимание.
Спустя 8–10 лет такой трубопровод начинает накапливать на своих внутренних стенках солевые отложения, что приводит к сужению просвета трубы и уменьшению пропускной способности коммуникации. Стоит отметить, что этот минус относится и к трубам холодного водоснабжения.
Производятся такие трубы, как правило, двумя способами:
- сварной;
- бесшовный.
Полезная информация! Сварной способ изготовления отличается простотой и бюджетностью, однако, бесшовные трубы обладают повышенными прочностными характеристиками.
Водопроводные системы, смонтированные и нержавеющей гофры, не ухудшают качество воды
Нержавеющие трубы являются, пожалуй, наиболее надёжными в эксплуатационном плане, этим обусловлена их популярность на современном рынке. Помимо обычных нержавеющих труб, существуют изделия, которые тоже используются для проводки питьевых водопроводов — нержавеющие гибкие гофрированные трубы.
Сферы использования и преимущества гибкой гофрированной трубы из нержавейки
Гофрированная нержавеющая труба для водопровода была изобретена в конце прошлого века. Она обладает высокими эксплуатационными характеристиками и используется как в быту, так и в различных областях промышленности. Рассмотрим основные сферы применения такого изделия:
- питьевые трубопроводы;
- техническое водоснабжение;
- конструкции водного тёплого пола;
- газораспределительные системы;
- системы пожаротушения.
Гофрированная труба из нержавейки обладает рядом положительных качеств:
- компактность, которая позволяет оперативно и быстро выполнить монтаж и сэкономить пространство при подключении различного оборудования к водопроводным трубам. Кроме этого, хранят и транспортируют этих трубы свернутыми в бухты, что очень удобно;
- гибкость. Это свойство позволяет осуществлять быструю установку таких изделий, даже в труднодоступных условиях. Такие трубы гнутся под любым углом;
- монтаж посредством гаечного соединения, которое не требует сварочного оборудования и специальных знаний в области строительства;
- презентабельный внешний вид;
- резистентность к отрицательным температурам;
- устойчивость к гидроударам в системе;
- устойчивость к незначительным механическим воздействиям;
- устойчивость к вибрациям в системе;
- устойчивость к истиранию;
- кроме этого, гибкая нержавеющая труба для водопровода резистентна к воздействию ультрафиолетовых лучей;
- неограниченный срок службы коммуникации из таких труб позволяет сэкономить на их замене и ремонтных работах. Стоит также отметить, что фитинговые соединения в таких системах имеют эксплуатационный срок не менее 30 лет.
Кроме этого, хранят и транспортируют этих трубы свернутыми в бухты, что очень удобно;
Гибкие стальные трубы не боятся высоких температур, это позволяет использовать их для подключения водонагревателей
Главный минус таких изделий — довольно высокая стоимость, которая обусловлена техническими характеристиками, а также стоимостью материалов изготовления. Сталь сама по себе довольно недешёвый материал.
Особенности резиновой гибкой подводки
Резиновые шланги, армированные жесткой металлической или нейлоновой оплеткой, используются для подключения к водопроводу смесителей, сантехнических и бытовых приборов. Рукава для горячей воды имеют оплетку с элементами красного цвета, для холодной – синего. К водопроводным трубам присоединяются посредством гаек и штуцеров.
Такие шланги просто монтируются, недорого стоят, но имеют недостатки, которые ограничивают их применение:
- Армированные рукава не переносят перегретой воды. Допустимая температура жидкости при их эксплуатации не превышает 90˚С. Поэтому такое изделие нельзя использовать в системе отопления.
- Металлическая оплетка быстро разрушается при частых перегибах, а также из-за образования конденсата.
- Средний срок службы такой подводки равен трем годам, после чего приходится ее менять.
Практика показывает, что армированные гибкие шланги часто становятся причиной аварий с затоплением соседей: они лопаются в местах повреждения оплетки или соединения с гайкой или штуцером. Это связано с присутствием на рынке большого количества некачественной продукции, с несвоевременной заменой подводки, неправильной установкой и эксплуатацией.
Основные характеристики гофрированной нержавеющей трубы
Как уже было сказано выше, гибкие гофрированные трубы устойчивы к коррозийным воздействиям, кроме этого, они обладают множеством уникальных характеристик. Давление, которое способна выдержать такая труба составляет 60 бар, что практически в 4 раза выше, чем аналогичный показатель обычного стального трубопровода. Показатель давления для питьевых водопроводов хозяйственного типа, как правило, составляет 7 бар.
Важно! Приобретая такие трубы необходимо быть внимательными и тщательно проверять, чтобы на их поверхности не было никаких повреждений или брака.
Максимальная температура, при которой гофрированное нержавеющее изделие может эксплуатироваться, составляет 110 °C, также ей не страшны отрицательные температуры. Резистентность к низким температурным показателям обусловлена конструктивными особенностями нержавеющей гофротрубы. Гофра компенсирует водное расширение при низких температурах.
Монтаж такой коммуникации отличается простотой и благодаря гибким трубам можно выполнять конструкции с любыми конфигурациями. Фитинговая система позволяет проводить монтаж, не имея специальных инструментов. Кроме этого, для такого трубопровода необходимо меньшее число соединительных элементов, чем для обычного (из простых металлических труб).
При фитинговом соединении стальных гофротруб обязательно используют уплотнители
Технические характеристики основных видов гибких подводок для воды: какая лучше
В торговых точках можно наблюдать большой выбор гибких шлангов для подвода воды разных производителей, которые отличаются не только по цене, модели или функциональному назначению, но и по качеству используемых материалов, влияющих на срок эксплуатации изделия.
Сильфонная подводка выдерживает давление в 20 атмосфер и более
Важно! При выборе гибких рукавов необходимо учитывать качество материалов, используемых для их изготовления. Продавец обязательно должен предъявить документы, подтверждающие соответствие гибкой подводки для воды ГОСТ нормам, а также сертификаты, удостоверяющие качество изделий.
Надежный гибкий шланг должен быть изготовлен из алюминия или нержавеющей стали. На цену влияет не только материал, но и присутствие дополнительных опций. Так, некоторые производители предлагают шланги, оснащенные антивибрационной подводкой, которые отличаются большим диаметром сечения. Благодаря этому снижается уровень шума при подаче воды к бытовому прибору. Чтобы понять, какая гибкая подводка для воды лучшая, следует ознакомиться с техническими характеристиками каждого вида.
Резиновые шланги. Основными преимуществами этих моделей считаются невысокая стоимость и возможность эксплуатации под воздействием высокого давления.
Шланги состоят из каркаса, изготовленного из прочных нитей или металлических спиралей. Резина используется для покрытия либо с внешней, либо с внутренней стороны. Главные характеристики:
- Максимальный уровень давления, на которое рассчитаны резиновые армированные шланги, – не более 10 бар.
- Температура жидкости, которая будет подаваться по шлангу, должна быть в пределах диапазона от – 50 до +120 °С.
Сильфонный шланг не разрушается при воздействии отрицательных температур
Коротко о рукавах ПВХ и армированных шлангах: основные параметры
Шланги, сделанные из поливинилхлорида (так называемого ПВХ), отличаются высокой пластичностью. Дополнительную жесткость рукавам из ПВХ придает армирующая спираль, размещенная внутри изделия. Основные преимущества:
- небольшой вес;
- устойчивость к воздействию химических веществ;
- гладкая внутренняя и ребристая наружная поверхности, обеспечивающие удобство монтажа;
- не боятся прямых солнечных лучей;
- рабочее давление, на которое рассчитаны шланги, составляет 15 бар.
Главным минусом установки шлангов из ПВХ является небольшой диапазон температур, при которых допустимо использовать устройство, – от -20 до +60 °С, что не позволяет применять этот вид гибкой подводки для горячей воды.
Шланги ПВХ сделанные из поливинилхлорида очень пластичны и имеют небольшой вес
Армированная подводка, которая представляет собой мягкий шланг с оплеткой, изготавливается из алюминия, нержавеющей или оцинкованной стали. Наиболее популярный отечественный производитель, выпускающий гибкую подводку для воды, – Elka, который предлагает изделия в исполнении гайка-гайка с диаметром сечения 1/2 дюйма.
Иногда вместо металлической оплетки используется нейлон, но обычно эти шланги не применяются в бытовых условиях. Технические параметры различных вариантов армированных гибких шлангов представлены в таблице:
| Тип армированной подводки | Параметр | ||
| Срок службы, лет | Максимально допустимое давление, бар | Максимальная температура, при которой возможна эксплуатация, ˚С | |
| Оцинкованная сталь и алюминий | Не более трех | 5 | +80 |
| Нержавеющая сталь | До 10 | 10 | +95 |
| Нейлон | 15 и больше | До 20 | +110 и выше |
Соединение нержавеющих труб
Установка нержавеющих гофрированных труб для воды производится посредством соединения отдельных деталей трубопровода специальными фитингами.
Помимо фитинговой системы, стыковка отдельных элементов гибкого нержавеющего водопровода может выполняться и другими методами: опрессовка, сварка и фланцевые соединения.
Монтаж трубопровода с помощью сварки требует наличия специального сварочного оборудования, а также знаний и умений в этой области. Сварка нержавеющих труб может выполняться в среде инертного газа. Такой метод требует использования специальных электродов из вольфрама. Однако наиболее распространённым методом считается так называемая плазменная сварка. В этом случае работа производится за счёт направленной плазменной дуги. Не каждый хозяин способен собственноручно выполнить этот процесс без ошибок, поэтому рассмотрим другие популярные способы, которые не требуют специальных навыков.
Фланцевая стыковка труб, как правило, применяется в системах, которые требуют периодических профилактических осмотров и ремонтных работ. Такое соединение позволяет оперативно заменять отдельные элементы коммуникации.
Фланцевое соединение проводится без использования резьбы.
Фланцевые соединения имеют и свои недостатки:
- высокая металлоёмкость;
- ухудшение показателей герметизации при температурных перепадах и гидроударах.
Резьбовые соединения нержавеющих гибких гофротруб выполняются с помощью фитингов. Самым популярным типом фитинга считается муфта, посредством которой выполняется соединение двух труб на прямом участке трубопровода. Фитинговый способ монтажа наиболее популярен из-за своей простоты и высокой скорости.
Резьбовое соединение является самым простым и производится очень быстро
Однако нужно внимательно отнестись к выбору и установке фитингов. Такие детали являются разъёмными и в случае поломки вышедшую из строя часть легко можно заменить на новую. Подключение водопроводных труб из нержавеющей стали к сантехническому оборудованию проводится с использованием специального изделия — подводки из нержавеющей стали.
Гибкий шланг для воды в оплетке из нержавейки
Ранее для подключения сантехнического и прочего оборудования использовались громоздкие конструкции, которые скреплялись между собой хомутами.
Такой способ отличался сложностью монтажа, а также низкими показателями надёжности и, кроме этого, непрезентабельным внешним видом. Сегодня существует более простой и надёжный способ подвести воду к унитазу, бойлеру, стиральной или посудомоечной машине. Этим способом является подключение с помощью гибкой подводки из нержавеющей стали. Такие приспособления пользуются огромной популярностью и применяются повсеместно.
Гибкая подводка для воды является шлангом, который может иметь различную длину (от 30 см до 5 м). Оба конца такого шланга оснащены специальными патрубками или гайками с резиновыми прокладками, а также уплотнителями. Благодаря резиновым уплотнителям достигаются нужные показатели герметизации.
Как правило, водяные подводки изготавливаются из нержавеющей стали (гибкая гофрированная подводка для воды из нержавеющей стали) или имеют оплётку из этого материала. Это связано с тем, что нержавейка превосходит другие материалы и обладает отличными антикоррозийными качествами, которые необходимы при контакте с водой.
Полезная информация! Назначение такого шланга определяется довольно просто: изделие для холодной воды имеет в своей оплётке синюю нить, а модель, которая используется для подключения горячей воды — красную. Комбинированные изделия отличаются тем, что имеют в своей оплётке нити обоих цветов.
Одним из вариантов гибкой нержавеющей подводки является шланг в стальной оплетке
Шланги из нержавеющей стали используются не только в хозяйственных целях. Они являются востребованными и в других областях:
- строительство;
- сельское хозяйство;
- горнодобывающая отрасль.
Гибкая подводка для воды из нержавеющей стали предназначена для работы в тяжёлых условиях и имеет устойчивость к агрессивным химическим соединениям. Рассмотрим основные требования, которым должны соответствовать такие шланги:
- гибкая подводка должна обладать хорошими показателями герметичность, что осуществимо при правильном её монтаже;
- материал уплотнительной прокладки должен быть очень качественным и износостойким;
- на гайке должна быть резьба без брака;
- в обязательном порядке должен присутствовать специальный резиновый уплотнитель.
Особенности выбора и монтажа
Долговечность подводки для воды из нержавеющей стали зависит от соблюдения правил ее установки и от грамотного выбора самого шланга. Для изготовления он требует дорогостоящего оборудования и качественного материала, поэтому не может быть дешевым. Чтобы избежать проблем с протечками и не затопить соседей снизу, к выбору сильфонных изделий следует отнестись ответственно.
- Выбирайте шланги только проверенных брендов. Ориентируясь на отзывы пользователей, в рейтинг надежных производителей можно включить фирмы Witzenmann GmbH (марка Hydraflex, Германия), Parigi и IDROSAPIENS S.r.l. (Италия), Kofulso (Южная Корея), G-Beka (Турция), АКВАПРОФ (Россия).
- Все части шланга, контактирующие с водой, должны быть выполнены из нержавейки и приварены методом роликовой сварки. На этом этапе чаще экономят недобросовестные производители, изготавливая детали из низкокачественных материалов. Проверить можно при помощи простого магнита, который не прилипает к нержавейке. Если он притягивается, то патрубок или гильза изготовлены из обычной стали, а значит, со временем этот элемент проржавеет и потечет.
- Для подключения к смесителям сильфонные шланги должны иметь специальные трубки малого диаметра с наружной резьбой. Так что при выборе шланга для такого соединения нужно сообщить продавцу, что именно требуется подключить.
Если он притягивается, то патрубок или гильза изготовлены из обычной стали, а значит, со временем этот элемент проржавеет и потечет.ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Гибкая подводка для воды 1, 3/4, 3/8 и 1/2 дюйма: характеристики
Производители, дорожащие своей репутацией, предлагают в комплекте поставки готового смесителя не один, а два штуцера разной длины. Это может послужить дополнительным признаком качества продукции.
- Пред покупкой надо осмотреть установленные в квартире водопроводные коммуникации. Чтобы сопрягаемые детали не подвергались электрохимической коррозии, гайки и штуцера, на которые они накручиваются, должны быть изготовлены из одного материала. Только латунные и медные детали можно соединять между собой без всякого риска.
Длину шлангов рекомендуется выбирать с запасом, так как сильно растягивать сильфонные патрубки нельзя: это существенно уменьшит время их эксплуатации.
- Качественное изделие должно иметь гарантийный срок службы не менее года и поставляться в комплекте с техническим паспортом.
Подбор оптимальных размеров гибкой подводки
При выборе подводки для конкретного случая необходимо учитывать следующие характеристики:
- диаметр шланга. Показатели сечения гибкой подводки для воды определяются с учётом расхода воды того или иного сантехоборудования. Для подключения унитаза, как правило, используют шланг с сечением 8 мм, для раковины — 10 мм, а для ванны 15 мм;
- длина шланга. Длину определяют в зависимости от конкретного случая. Подключённое изделие не должно быть сильно натянуто или же, наоборот, не должно сильно провисать, тем самым образуя перегиб.
В случае неправильного монтажа такого шланга, его эксплуатационные характеристики снижаются.
Кроме этого, стоит учитывать материал, из которого изготовлен шланг. Срок службы гибких подводок отличается в зависимости от материала изготовления.
Достоинства сильфонной подводки
Подводка сильфонного типа лишена недостатков резиновых рукавов. Она представляет собой гофрированный шланг, произведенный из нержавеющей стали. Прокладка на гайке, изготовленной из латуни, имеет высокую температуру плавления, что позволяет системе выдерживать нагрев до +250˚С. Кроме того, сильфонная подводка имеет следующие положительные качества:
- Хорошо справляется с гидроударами, в отличие от резиновых шлангов.
- Не горит.
- Долговечна, срок эксплуатации достигает 25 лет. По этому показателю не уступает медной подводке, но намного проще монтируется.
- Выдерживает давление в 20 атмосфер и более.
- Зарекомендовала себя при эксплуатации в системах отопления или в условиях плохого качества воды.
- Не разрушается при воздействии отрицательных температур.
- Обеспечивает гигиеническую чистоту воды и ее безопасность для здоровья.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Обратный осмос, что это такое: плюсы и минусы, рушим мифы
Гибкая подводка из нержавейки представлена на рынке двумя вариантами: шлангами с фиксированной длиной и складными, которые можно растягивать в пределах допустимых значений. Для последних размер указывается в виде диапазона, например 90–150, 140–250 или 200–355 мм. Подводка для воды сильфонного типа чаще выпускается диаметром от 12 до 34 мм, но попадаются шланги с сечением до 65 мм. Диаметр в местах соединения – 1, 1/2, 3/4 и 3/8 дюйма.
ГОФРИРОВАННЫЙ ШЛАНГ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ | Специализированные шланги Flexline в сборе
Серия S: Сертификация ISO 10380
Серия H: Толстостенные шланги Серия PM: Рукава очень высокого давления Серия RF67 Рукава сверхвысокого давления Серия X6: Рукава сверхвысокого давления 316
Конструкция: закрытая 9003 Шланг из нержавеющей стали 321 и 316L с шагом 321 и 316L с оплеткой 304.
Выдерживает полный вакуум и давление, как указано в списке.
Очень гибкий и прочный.
S0-321 Шланг без оплетки
S1-321 Шланг и одиночная оплетка
S2-321 Шланг и двойная оплетка
60 -316L Шланг без косы
61 -316L Шланг и одиночная оплетка
62 -316L -шланг и оплетка
| -номинальные и номинальные. | Шланг Тип | Внешний диаметр | Постоянный радиус изгиба Изгиб | Радиус изгиба Статический Изгиб | Минимум Рабочая длина Для вибрации | Максимальное рабочее давление | Давление разрыва при 70°F |
| 1/4″ | S0-4 | 0,40 | 145 | ||||
| С1-4 | 0,45 | 4 | 1 | 3,00 | 2420 | 9680 | |
| С2-4 | 0,50 | 3190 | 12760 | ||||
| 3/8” | С0-6 | 0,59 | 80 | ||||
| С1-6 | 0,64 | 6 | 2 | 3,50 | 1450 | 5800 | |
| С2-6 | 0,69 | 2580 | 10320 | ||||
| 1/2” | S0-8 | 0,77 | 80 | ||||
| С1-8 | 0,83 | 6 | 2 | 4,25 | 1075 | 4300 | |
| С2-8 | 0,88 | 1500 | 1500 | ||||
| 3/4” | S0-12 | 1,02 | 60 | ||||
| С1-12 | 1,08 | 8 | 4 | 4,50 | 950 | 3800 | |
| С2-12 | 1,14 | 1250 | 5000 | ||||
| 1″ | S0-16 | 1,33 | 60 | ||||
| С1-16 | 1,41 | 8 | 4 | 5,50 | 725 | 2900 | |
| С2-16 | 1,49 | 1110 | 4470 | ||||
| 1 1/4” | S0-20 | 1,62 | 50 | ||||
| С1-20 | 1,70 | 10 | 5 | 6,00 | 563 | 2252 | |
| С2-20 | 1,78 | 825 | 3300 | ||||
| 1 1/2” | S0-24 | 1,88 | 35 | ||||
| С1-24 | 1,95 | 10 | 5 | 6,25 | 500 | 2000 | |
| С2-24 | 2,02 | 800 | 3200 | ||||
| 2″ | S0-32 | 2,44 | 15 | ||||
| С1-32 | 2,53 | 13 | 7 | 7,50 | 478 | 1912 | |
| С2-32 | 2,61 | 638 | 2552 | ||||
| 2 1/2” | S0-250 | 3,23 | 12 | ||||
| С1-250 | 3,33 | 20 | 8 | 11 | 410 | 1640 | |
| С2-250 | 3,43 | 656 | 2624 | ||||
| 3 дюйма | S0-300 | 3,78 | 10 | ||||
| С1-300 | 3,88 | 22 | 9 | 12 | 335 | 1340 | |
| С2-300 | 3,98 | 536 | 2145 | ||||
| 4 дюйма | S0-400 | 4,85 | 8 | ||||
| С1-400 | 4,98 | 27 | 13 | 14 | 240 | 960 | |
| С2-400 | 5,08 | 384 | 1536 | ||||
| 5″ | S0-500 | 5,90 | 6 | ||||
| С1-500 | 6. 03 | 31 | 18 | 15 | 191 | 764 | |
| С2-500 | 6,15 | 306 | 1222 | ||||
| 6 дюймов | S0-600 | 6,87 | 5 | ||||
| С1-600 | 7.10 | 36 | 19 | 16 | 165 | 660 | |
| С2-600 | 7,33 | 264 | 1056 | ||||
| 8 дюймов | S0-800 | 9.09 | 6 | ||||
С1-800*
| 9.19 | 40 | 20 | 17 | 234 | 934 | |
| С2-800* | 9,28 | 40 | 20 | 17 | 374 | 1495 | |
| 10 дюймов | S0-1000 | 11. 18 | 6 | ||||
| С1-1000* | 11.32 | 50 | 25 | 18 | 234 | 934 | |
| С2-1000* | 11,45 | 374 | 1495 | ||||
| 12″ | S0-1200 | 13.23 | 3 | ||||
| С1-1200* | 13,37 | 60 | 30 | 20 | 160 | 643 | |
| С2-1200* | 13,50 | 257 | 1029 | ||||
| 14 дюймов | S0-1400 | 14,70 | 14,7 | ||||
| С1-1400* | 14,84 | 70 | 35 | 22 | 119 | 476 | |
| С2-1400* | 14,98 | 190 | 762 |
Название
ДОЛГИЙ СРОК СЛУЖБЫ – Гофрированный металлический рукав Flexline разработан, чтобы выдерживать суровые условия реальных условий.
Мы разработали каждый металлический шланг в сборе так, чтобы обеспечить длительный срок службы.Конструкция: толстостенный шланг из нержавеющей стали 321 или 316 с оплеткой 304. Возможности сдерживания высокого давления.
h2- 321 Stainless Hose 304 Single Braid
h3- 321 Stainless Hose 304 Double Braid
6h2-316 Stainless Hose Single 304 Braid
6h3-316 Stainless Hose 304 Double Braid
| Nominal Inside Diameter | Шланг Тип | Внешний диаметр | Постоянный радиус изгиба Изгиб | Радиус изгиба Статический Изгиб | Максимальное рабочее давление | Давление разрыва при 70°F |
| 1/4” | ч2-4 | 0,57 | 5 | 2,5 | 2562 | 10250 |
| h3-4 | 0,64 | 4099 | 16400 | |||
| 3/8″ | ч2-6 | 0,67 | 5,5 | 2,75 | 1501 | 6004 |
| h3-6 | 0,73 | 2401 | 9604 | |||
| 1/2″ | h2-8 | 0,83 | 8,0 | 4,0 | 2194 | 8777 |
| h3-8 | 0,89 | 3510 | 14040 | |||
| 3/4” | h2-12 | 1,16 | 8,0 | 4. 0 | 1311 | 5244 |
| h3-12 | 1,26 | 2098 | 8392 | |||
| 1 дюйм | h2-16 | 1,43 | 9,0 | 4,5 | 1069 | 4276 |
| h3-16 | 1,54 | 1710 | 6840 | |||
| 1 1/4″ | h2-20 | 1,87 | 10,0 | 5,0 | 1111 | 4443 |
| h3-20 | 1,98 | 1710 | 6840 | |||
| 1 1/2″ | h2-24 | 2,19 | 10,0 | 5,0 | 868 | 3472 |
| h3-24 | 2,25 | 1388 | 5552 | |||
| 2 дюйма | h2-32 | 2,65 | 11,5 | 5,75 | 810 | 3240 |
| х3-32 | 2,78 | 1296 | 5184 | |||
| 2 1/2″ | h2-250 | 3,42 | 24,0 | 12,0 | 578 | 2312 |
| h3-250 | 3,53 | 925 | 3700 | |||
| 3″ | h2-300 | 3,98 | 28,0 | 14,0 | 540 | 2160 |
| х3-300 | 4,09 | 864 | 3456 | |||
| 4″ | х2-400 | 4,92 | 40,0 | 20,0 | 333 | 1332 |
| х3-400 | 5. 03 | 533 | 2132 | |||
| 6″ | h2-600 | 7.12 | 48,0 | 24,0 | 266 | 1062 |
| х3-600 | 7,26 | 425 | 1700 | |||
| 8″ | х2-800* | 9,34 | 60,0 | 30,0 | 200 | 800 |
| х3-800* | 9,56 | 300 | 1200 |
Конструкция: шланг из нержавеющей стали 321 или 316L с оплеткой 321.
Возможности сдерживания очень высокого давления и очень гибкие.Шланг из нержавеющей стали PM1-321 с одинарной оплеткой
PM2-321 Шланг из нержавеющей стали с двойной оплеткой
6PM1-316 Шланг из нержавеющей стали с одинарной оплеткой
6PM2-316 Шланг из нержавеющей стали с двойной оплеткой
| Номинальный внутренний диаметр | Шланг Тип | Внешний диаметр | Постоянный радиус изгиба Изгиб | Радиус изгиба Статический Изгиб | Максимальное рабочее давление | Давление разрыва при 70°F |
| 1/4” | PM1-4 | 0,556 | 4,5 | 1,5 | 5000 | 20000 |
| РМ2-4 | 0,681 | 6000 | 24000 | |||
| 1/2″ | PM1-8 | 0,884 | 8,0 | 3,0 | 2700 | 10800 |
| РМ2-8 | 0,984 | 4500 | 18000 | |||
| 3/4” | PM1-12 | 1,28 | 10,0 | 4,0 | 2650 | 10669 |
| ПМ2-12 | 1,40 | 3600 | 14521 | |||
| 1 дюйм | ПМ1-16 | 1,57 | 11 | 5,0 | 2500 | 10000 |
| ПМ2-16 | 1,70 | 3000 | 12083 | |||
| 1 1/4″ | ПМ1-20 | 1,88 | 12,5 | 5,0 | 1775 | 7119 |
| ПМ2-20 | 2,00 | 13,0 | 6,5 | 2600 | 10400 | |
| ПМ3-20 | 2,13 | 13,0 | 6,5 | 3000 | 12082 | |
| 1 1/2″ | PM1-24 | 2,23 | 13,0 | 7,5 | 1450 | 5800 |
| ПМ2-24 | 2,36 | 2200 | 8892 | |||
| 2 дюйма | ПМ1-32 | 2,70 | 14,0 | 9,0 | 1110 | 4415 |
| ПМ2-32 | 2,82 | 1675 | 6710 | |||
| 2 1/2″ | ПМ1-250 | 3,51 | 16,0 | 9,5 | 700 | 2800 |
| ПМ2-250 | 3,63 | 1050 | 4200 | |||
| 3″ | ПМ1-300 | 3,83 | 20,0 | 10,5 | 600 | 2400 |
| ПМ2-300 | 3,95 | 20,0 | 10,5 | 900 | 3600 | |
| ПМ3-300 | 4. 08 | 75,0 | 23,0 | 1200 | 4800 | |
| 4″ | ПМ1-400 | 4,94 | 26,0 | 13,0 | 525 | 2100 |
| ПМ2-400 | 5,07 | 26,0 | 13,0 | 875 | 3500 | |
| ПМ4-400 | 5,32 | 96,0 | 32,0 | 1200 | 4800 |
Конструкция: сверхтяжелый шланг 321 с несколькими слоями оплетки из нержавеющей стали. Для сверхвысоких давлений.
RF67-Сверхтолстая стенка 321 с несколькими слоями оплетки из нержавеющей стали
| Номинальный внутренний диаметр | Шланг Тип | Внешний диаметр | Постоянный радиус изгиба Изгиб | Радиус изгиба Статический Изгиб | Минимум Рабочая длина Для вибрации | Максимальная рабочая Давление при 70°F | Разрыв Давление @70°F |
| 1/4″ | РФ67-4 | 0,68 | 11,5 | 2,5 | 6,0 | 12000 | 48000 |
| 3/8″ | РФ67-6 | 0,90 | 15,0 | 3,75 | 7,0 | 9000 | 36000 |
| 1/2″ | РФ67-8 | 1,04 | 16,5 | 4,5 | 8,0 | 8500 | 34000 |
| 3/4″ | РФ67-12 | 1,52 | 30,5 | 6,5 | 9,0 | 6800 | 27200 |
| 1″ | РФ67-16 | 1,93 | 35,0 | 9,0 | 10,0 | 6250 | 25000 |
| 1 1/4″ | РФ67-20 | 2,15 | 38,0 | 10,0 | 12,0 | 5500 | 22000 |
| 1 1/2″ | РФ67-24 | 2,54 | 41,0 | 12,0 | 14,0 | 5200 | 20800 |
| 2″ | РФ67-32 | 3,04 | 48,0 | 15,0 | 18,0 | 4350 | 17400 |
Конструкция: Сверхвысокое давление, шланг 316 и оплетка с толстой стенкой и тройной оплеткой для применений 6000 WPSI.
Давление рассчитано от Cryo -320F – + 90Ф.СЕРИЯ X6: ULTRA
ВЫСОКОЕ ДАВЛЕНИЕ 316
ШЛАНГ
| Номер детали | ID Средний | Средний диаметр | МДРД PSI | ВЗРЫВ ФУНТОВ НА ДЮЙМ | МИН. РАДИУС ИЗГИБА ДЮЙМЫ | ВАКУУМ рт.ст. при 70°F |
| Х6-4 | 1/4” | .681” | 6000 | 24000 | 4,5 | 29,90 |
| Х6-8 | 1/2” | 1,045” | 6000 | 25000 | 14 | 29,90 |
| Х6-12 | 3/4” | 1,65 дюйма | 5000 | 20000 | 15 | 29,90 |
HOSE MASTER Гибкий металлический шланг в сборе: внутренний диаметр шланга 1/2 дюйма, динамический мин.
Радиус изгиба (дюймы) — 1LNB2|G050SHXJ360ШЛАНГ МАСТЕР
- Вещь # 1ЛНБ2
- производитель Модель # G050SHXJ360
- UNSPSC # 40142005 г.
- № страницы каталога 2843 2843
Страна происхождения
США.
Страна происхождения может быть изменена.
Эти гофрированные металлические шланги имеют внутренний шланг из нержавеющей стали 321 и оплетку из нержавеющей стали 304. Нержавеющая сталь 321 выдерживает очень высокие температуры. Он обладает высокой прочностью, устойчив к образованию накипи и обеспечивает фазовую стабильность с устойчивостью к последующей водной коррозии. Нержавеющую сталь 304 можно дезинфицировать. Он может противостоять коррозии от большинства окисляющих кислот, но восприимчив к коррозии от растворов хлоридов или от среды с высоким содержанием солей, например, в прибрежных районах. Гофрированные металлические шланги (также известные как шланги с рубашкой) идеально подходят для транспортировки продуктов, которые необходимо нагревать или охлаждать во время транспортировки. . Они используются на асфальтовых заводах и заводах по производству горячих смесей, а также в пищевой, косметической и фармацевтической промышленности.
Эти шланги состоят из гибкого внутреннего металлического шланга, заключенного в гибкий металлический внешний шланг (или кожух). Фитинги на концах этих шлангов предотвращают попадание любого материала, транспортируемого через внутренний или внешний шланг, в другой шланг. Это позволяет использовать внутренний и внешний шланги для транспортировки различных материалов. Например, по внешнему шлангу можно циркулировать пар или горячее масло, чтобы вязкий материал во внутреннем шланге оставался теплым и жидким.
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
ШЛАНГ МАСТЕР
- Вещь # 1ЛНБ2
- производитель Модель # G050SHXJ360
- UNSPSC # 40142005 г.
- № страницы каталога 2843 2843
Страна происхождения США. Страна происхождения может быть изменена.
Эти гофрированные металлические шланги имеют внутренний шланг из нержавеющей стали 321 и оплетку из нержавеющей стали 304. Нержавеющая сталь 321 выдерживает очень высокие температуры. Он обладает высокой прочностью, устойчив к образованию накипи и обеспечивает фазовую стабильность с устойчивостью к последующей водной коррозии.
Нержавеющую сталь 304 можно дезинфицировать. Он может противостоять коррозии от большинства окисляющих кислот, но восприимчив к коррозии от растворов хлоридов или от среды с высоким содержанием солей, например, в прибрежных районах. Гофрированные металлические шланги (также известные как шланги с рубашкой) идеально подходят для транспортировки продуктов, которые необходимо нагревать или охлаждать во время транспортировки. . Они используются на асфальтовых заводах и заводах по производству горячих смесей, а также в пищевой, косметической и фармацевтической промышленности. Эти шланги состоят из гибкого внутреннего металлического шланга, заключенного в гибкий металлический внешний шланг (или кожух). Фитинги на концах этих шлангов предотвращают попадание любого материала, транспортируемого через внутренний или внешний шланг, в другой шланг. Это позволяет использовать внутренний и внешний шланги для транспортировки различных материалов. Например, по внешнему шлангу можно циркулировать пар или горячее масло, чтобы вязкий материал во внутреннем шланге оставался теплым и жидким.
HOSE MASTER Гибкий металлический шланг в сборе: внутренний диаметр шланга 1 дюйм, динамический мин. 9 дюймов. Радиус изгиба (дюймы) — 6MP35|G100SM120
ШЛАНГ МАСТЕР
- Вещь # 6МП35
- производитель Модель # Г100СМ120
- г. UNSPSC # 40142007
- № страницы каталога 2844 2844 г.
Страна происхождения США. Страна происхождения может быть изменена.
Эти гофрированные металлические шланги имеют внутренний шланг из нержавеющей стали 321 и оплетку из нержавеющей стали 304. Нержавеющая сталь 321 выдерживает очень высокие температуры. Он обладает высокой прочностью, устойчив к образованию накипи и обеспечивает фазовую стабильность с устойчивостью к последующей водной коррозии. Нержавеющую сталь 304 можно дезинфицировать. Он может противостоять коррозии от большинства окисляющих кислот, но восприимчив к коррозии от растворов хлоридов или от среды с высоким содержанием солей, например, в прибрежных районах. Гофрированные металлические шланги (также известные как шланги с рубашкой) идеально подходят для транспортировки продуктов, которые необходимо нагревать или охлаждать во время транспортировки. . Они используются на асфальтовых заводах и заводах по производству горячих смесей, а также в пищевой, косметической и фармацевтической промышленности.
Эти шланги состоят из гибкого внутреннего металлического шланга, заключенного в гибкий металлический внешний шланг (или кожух). Фитинги на концах этих шлангов предотвращают попадание любого материала, транспортируемого через внутренний или внешний шланг, в другой шланг. Это позволяет использовать внутренний и внешний шланги для транспортировки различных материалов. Например, по внешнему шлангу можно циркулировать пар или горячее масло, чтобы вязкий материал во внутреннем шланге оставался теплым и жидким.
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
ШЛАНГ МАСТЕР
- Вещь # 6МП35
- производитель Модель # Г100СМ120
- UNSPSC # 40142007 г.
- № страницы каталога 2844 2844
Страна происхождения США. Страна происхождения может быть изменена.
Эти гофрированные металлические шланги имеют внутренний шланг из нержавеющей стали 321 и оплетку из нержавеющей стали 304. Нержавеющая сталь 321 выдерживает очень высокие температуры. Он обладает высокой прочностью, устойчив к образованию накипи и обеспечивает фазовую стабильность с устойчивостью к последующей водной коррозии. Нержавеющую сталь 304 можно дезинфицировать. Он может противостоять коррозии от большинства окисляющих кислот, но восприимчив к коррозии от растворов хлоридов или от среды с высоким содержанием солей, например, в прибрежных районах. Гофрированные металлические шланги (также известные как шланги с рубашкой) идеально подходят для транспортировки продуктов, которые необходимо нагревать или охлаждать во время транспортировки. . Они используются на асфальтовых заводах и заводах по производству горячих смесей, а также в пищевой, косметической и фармацевтической промышленности. Эти шланги состоят из гибкого внутреннего металлического шланга, заключенного в гибкий металлический внешний шланг (или кожух). Фитинги на концах этих шлангов предотвращают попадание любого материала, транспортируемого через внутренний или внешний шланг, в другой шланг. Это позволяет использовать внутренний и внешний шланги для транспортировки различных материалов. Например, по внешнему шлангу можно циркулировать пар или горячее масло, чтобы вязкий материал во внутреннем шланге оставался теплым и жидким.
