Клапаны обратные и перекидные взрывозащищенные|Промышленная вентиляция и кондиционирование
Клапаны обратные взрывозащищенные
Серия 5.904-58
ТУ 4863-012-12444529-02
Клапаны обратные взрывозащищенные предназначены для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока и исключают возможность движения воздуха в обратном направлении.
Клапаны обратные взрывозащищенные могут устанавливаться в вентиляционных системах, обслуживающие взрывоопасные производства, с давлением в сети до 150 кгс/м2 и скорости перемещаемой среды от 6 до 20 м/с.
Клапаны обратные могут устанавливаться как на горизонтальных, так и на вертикальных участках воздуховодов. При установке на вертикальных участках, направление движения воздуха должно быть снизу вверх.
Клапаны обратные взрывозащищенные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ 12.
1.011, и могут устанавливаться во взрывоопасных зонах помещений, классов В-1, В-1а и В-1б по классификации ПУЭ.
Установка клапанов обратных взрывозащищенных не допускается в вентиляционных системах для перемещения взрывоопасных газо-паровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентиляционных системах, перемещающих взрывоопасные пыли.
Серия 5.904-58
Круглого сечения
| Обозначение | Диаметр D, мм | Длина L, мм | Масса, кг |
| АЗЕ 100 | 100 | 90 | 1,0 |
| -01 | 125 | 115 | 1,5 |
| -02 | 160 | 150 | 2,0 |
| -03 | 200 | 190 | 3,0 |
| АЗЕ 101 | 250 | 235 | 5,2 |
| -01 | 315 | 300 | 7,2 |
| -02 | 355 | 340 | 9,5 |
| -03 | 400 | 385 | 11,5 |
| -04 | 450 | 435 | 13,7 |
| -05 | 500 | 485 | 16,4 |
| -06 | 560 | 545 | 19,3 |
| -07 | 630 | 615 | 27,5 |
| -08 | 710 | 695 | 34,5 |
| -09 | 800 | 785 | 43,0 |
| -10 | 900 | 885 | 58,0 |
| -11 | 1000 | 985 | 70,3 |
Серия 5.
904-58Прямоугольного сечения
| Обозначение | Сечение В х В, мм | Длина L, мм | Масса, кг |
| АЗЕ 102 | 150 х150 | 170 | 3,5 |
| -01 | 250 х 250 | 5,6 | |
| -02 | 300 х 300 | 6,3 | |
| АЗЕ 103 | 400 х 400 | 10,5 | |
| -01 | 500 х 500 | 13,5 | |
| -02 | 600 х 600 | 16,5 | |
| АЗЕ 104 | 800 х 800 | 180 | 30,5 |
| -01 | 1000 х1000 | 200 | 43,0 |
Клапаны обратные взрывозащищенные (искробезопасные)
По типу серии 3.904-18
Прямоугольного сечения
| Обозначение | Сечение В х В, мм | Длинна L, мм | Кол. лопаток | Масса, кг |
| АЗЕ 025.000 | 200х200 | 202 | 1 | 8 |
| -01 | 250х250 | 254 | 9 | |
| -02 | 300х300 | 306 | 11,5 | |
| АЗЕ 026.000 | 400х400 | 265 | 2 | 14,5 |
| -01 | 500х500 | 330 | 20,6 | |
| -02 | 600х600 | 395 | 21,9 | |
| АЗЕ 027.000 | 800х800 | 378 | 4 | 47 |
| -01 | 1000х1000 | 470 | 55 |
Круглого сечения
По типу серии 3.904-18
| Обозначение | Размеры, мм | Масса, кг | |
| D | L | ||
АЗЕ. 028.000 | 250 | 278 | 6,9 |
| -01 | 280 | 308 | 7,7 |
| -02 | 315 | 346 | 8,9 |
| -0,3 | 355 | 386 | 10,9 |
| -04 | 400 | 432 | 14,5 |
| -05 | 450 | 484 | 17,5 |
| -06 | 500 | 536 | 20,8 |
| -07 | 560 | 600 | 23,6 |
| -08 | 630 | 670 | 37,1 |
| -09 | 710 | 752 | 40,6 |
| -10 | 800 | 844 | 51,8 |
| -11 | 900 | 952 | 64,9 |
| -12 | 1000 | 1052 | 77,5 |
Клапаны перекидные взрывозащищенные
Серия 5.
904-58
Общие сведения
Клапаны перекидные устанавливаются только на вертикальных участках приточных воздуховодов для автоматического подключения в сеть резервного вентилятора при остановке рабочего. В помещениях высотой менее 3 м клапаны не устанавливаются.
Клапаны могут устанавливаться в вентиляционных системах взрывоопасных производств с давлением до 150 кгс/м2 и скоростью перемещаемой воздушной среды не менее 6-20 м/с.
Клапаны перекидные представляют собой корпус, в подшипниках которого на оси закреплена лопатка. При возникновении воздушного потока в полости перекрытой лопаткой она перемещается на 90°С, открывая проход воздуху и перекрывает вторую полость. Для обеспечения искрозащиты все детали, которые в процессе работы соприкасаются между собой (оси, лопатка и др.), выполнены из пары металлов – алюминий (бронза, латунь) — сталь.
Применение взрывозащищенных и искробезопасных клапанов осуществляется в соответствиями с требованиями СНиП 41-01-2003.
Условия эксплуатации
Клапаны предназначены для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями.
Вид климатического исполнения — УХЛ4 по ГОСТ 15150.
Клапаны предназначены для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011 и устанавливаются во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПУЭ.
Клапаны не допускается применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха, запыленностью более 100 мг/м3, содержащие липкие и волокнистые материалы.
Габаритные размеры
Клапаны перекидные взрывозащищенные
Серия 5.904-58
| Обозначение | Размеры, мм | Масса, кг | |||
| А | В | Н | L | ||
АЗЕ 105. 000 | 150 | 150 | 293 | 391 | 8,0 |
| -01 | 250 | 250 | 398 | 552 | 13,0 |
| -02 | 300 | 250 | 398 | 552 | 15,0 |
| -03 | 400 | 400 | 571 | 763 | 24,0 |
| -04 | 500 | 500 | 677 | 904 | 32,0 |
| -05 | 600 | 600 | 812 | 1064 | 47,0 |
| -06 | 800 | 800 | 1073 | 1336 | 72,0 |
| -07 | 1000 | 1000 | 1334 | 1607 | 104,0 |
Все, что вам нужно знать о поворотном обратном клапане
Качающийся обратный клапан снимается, чтобы предотвратить обратный поток среды в трубопроводе. Когда давление достигает нуля, клапан полностью закрывается для предотвращения обратного потока.
Обратные поворотные клапаны относятся к группе автоматических клапанов, которые в основном используются в трубопроводах, где среда течет в одном направлении, и позволяют во избежание несчастных случаев течь только среде в одном направлении. Перепады давления и турбулентность в этих типах клапанов очень низкие. Этот тип клапанов, как правило, следует устанавливать горизонтально в трубопроводе, но он также может быть установлен вертикально, учитывая, что диск не может достичь положения остановки, при котором диск застрял в открытом положении.
Содержание:
1. Определение
2. Принцип работы
3. Особенности структуры
4. Стандарт на изделие
5. Применение поворотного обратного клапана
6. Maitenance поворотного обратного клапана
7. Установка и применение поворотного обратного клапана
8. Ошибки и устранение неисправностей
9 Резюме
Принцип работы поворотного обратного клапана
Качающийся обратный клапан имеет встроенную качающуюся конструкцию.
Все открывающие и закрывающие части клапана устанавливаются внутри корпуса клапана и не проникают в корпус клапана, за исключением уплотнительной прокладки и уплотнительного кольца для среднего фланца, нет точки утечки в целом, что предотвращает возможность утечки клапана. Соединение шарнирного рычага между шарнирным обратным клапаном и клапанным халатом принимает сферическую структуру соединения, так что клапанный халат имеет определенную степень свободы в диапазоне 360 градусов, и есть соответствующая компенсация положения следа. Когда среда течет вниз по течению, среда прорывается через заслонку клапана и открывает клапан, давление, при котором клапан открывается, называется давлением растрескивания. Если давление среды падает ниже давления растрескивания, клапан автоматически закрывается. Когда среда течет обратно, заслонка клапана герметизируется седлом клапана усилием среды, и клапан закрывается.
Качающийся обратный клапан: Конструктивные особенности
1.
2. Так как среднее давление поворотного обратного клапана падает ниже его давления растрескивания, заслонка клапана быстро закрывается, что делает давление водяного молотка очень маленьким.
3. Заслонка клапана, используя подвесной механизм, уменьшает утечку всех компонентов в корпусе.
4. Поток в поворотный обратный клапан беспрепятственный и обеспечивает низкое сопротивление жидкости среде.
5. Он очень чувствителен к небольшому изменению давления, а также обеспечивает хорошую герметичность.
6. У поворотного обратного клапана короткий ход диска, что делает его закрытие клапана очень слабым.
7. Длительный срок службы, так как износ минимален, что делает его очень надежным.
8. Можно использовать горизонтальный или вертикальный воздуховод, простой в установке.
9. Качающийся рычаг и конструкция клапана со сферическим шарнирным креплением, так что заслонка клапана имеет определенную степень свободы в диапазоне 360° и приемлемую компенсацию следового положения.
Стандарты продукции
Стандарт проектирования: API602, API16.34, API6D
Длина структуры: ASME B16.10
Материал и температура: ASME B16.34
Стандарт инспекции: API598, API6D
Применение поворотного обратного клапана
Поворотный обратный клапан может быть применен к различным средам, таким как вода, пар, масло, азотная кислота, уксусная кислота, сильные окисляющие среды, и мочевина. Они в основном используются в нефтяной, химической, фармацевтической, удобрений, электроэнергии и других трубопроводов. Они подходят для чистых сред, а не для сред, содержащих твердые частицы и высокую вязкость.
Там, где поток среды, как известно, пульсирующий и низкий, использование поворотного обратного клапана не рекомендуется. Из-за этого диск клапана попадает в седло, которое делает клапан, чтобы понести значительные повреждения, вызывающие износ обоих дисков, поворотный диск может выйти из строя, и в результате клапан перестает работать должным образом.
Обслуживание поворотного обратного клапана
Поворотный обратный клапан не требует особого технического обслуживания. Считается, что они служат дольше. Однако у них могут возникнуть утечки, если между диском и седлом застрянут посторонние частицы, что приводит к понижению функции клапана.
1. Чтобы предотвратить повреждение поворотного обратного клапана, просто держите клапан в чистоте, регулярно вытирая пыль и грязь.
2. Всегда проводите регулярные проверки клапана.
– Проверяйте наличие утечек.
– В случае сильной утечки замените клапан.
– Ищите следы коррозии, ржавчины и износа.
– Проверьте давление и температуру жидкости, протекающей через клапан.
– Убедитесь в том, что параметры находятся в предельных пределах клапана.
3. Если клапан заменен, очистите снятый клапан, проведя его капитальный ремонт, тщательно промойте все детали гидравлической жидкостью или любой другой средой, для которой он используется.
Проверьте, чтобы не было мусора и царапин. Проверьте клапан на наличие коррозии, износа или шероховатости поверхности. Сделайте его гладким, нахлестните на него и соберите обратно.
4. Клапан всегда следует хранить смазанным в сухом и вентилируемом помещении, чтобы предотвратить попадание влаги, дождя и ржавчины.
5. Детали открытия и закрытия должны находиться в закрывающем устройстве во время хранения или транспортировки, и должна быть выполнена следующая работа:
– Диск клапана должен быть зафиксирован в открытом положении.
– Внутренние отверстия с обоих концов диаметра забиты вспененными пластинами, а отверстия должны быть плотно закрыты заглушками, чтобы предотвратить попадание пыли и ржавчины, сохранить каналы чистыми, а торцевые поверхности плоскими.
6. При длительном размещении следует регулярно проверять. Каждые три месяца проверяйте степень защиты от грязи и ржавчины двух каналов, уплотнительной поверхности и сварного шва. После протирания грязи и ржавчины перекрасьте антикоррозийное масло для защиты.
Установка и использование поворотного обратного клапана
1. Обратный клапан типа Кай устанавливается вертикально на горизонтальной трубе, используется, когда корабли полностью открыты.
2. Обратный ротационный клапан типа Кай должен устанавливаться на приоритетном уровне официальной дороги, может монтироваться в вертикальной трубе снизу вверх по проточной трубе.
3. Перед установкой необходимо выполнить следующие работы:
- Снимите душную крышку и поролоновую пластину с обоих концов клапана.
- Снимите смазочную бумагу с поверхности диска клапана, чтобы удалить смазку с поверхности диска клапана, очистите внутреннюю полость и удалите смазку.
- Проверьте движение диска, оттолкнув его от седла, чтобы убедиться в его свободном движении.
- Проверьте концы клапанов на наличие заусенцев или заусенцев на кромках, которые препятствуют надлежащему уплотнению.
- Клапан должен быть установлен в направлении стрелки потока.
- Если клапан установлен в вертикальном направлении, th
- Если клапан установлен в горизонтальном направлении, то крышка должна быть сверху, а поток – вверх.
4. При установке поток среды должен быть ограничен, поток среды должен быть чистым.
5. Среда, проходящая через трубопровод, не должна содержать твердых частиц, чтобы не повредить уплотнительную поверхность.
Устранение неисправностей
Обратные поворотные клапаны во многих ситуациях являются очень критичными компонентами, так как обратный поток иногда очень сильно повреждается. Поэтому симптомы обратных клапанов должны быть обнаружены как можно раньше, чтобы предотвратить остановку линии и дорогостоящий ремонт.
Наиболее распространенными проблемами обратных клапанов являются:
– Водяной молот – Водяной молот – это всплеск давления или волна высокого давления, которая возникает, когда движущаяся жидкость вынуждена внезапно остановиться или изменить направление.
Это обычно происходит с поворотными испытательными клапанами, где обратный поток вниз по трубопроводу вызывает внезапное закрытие клапана, что приводит к волне давления, которая распространяется по трубе. Водяной молот может привести к повреждению трубы, фитинга и клапана.
– Ненадлежащий монтаж, обслуживание и сборка – Как и в случае с любым механическим оборудованием, ненадлежащий монтаж, обслуживание и сборка регулирующих клапанов может привести к дорогостоящему и длительному ущербу и, в конечном счете, к поломке. При монтаже трубопроводного устройства клапан должен быть установлен в соответствующем направлении. Важно также помнить, что не все регулирующие клапаны работают одинаково. При этом необходимо учитывать спецификации по мощности потока в трубопроводе, место установки клапана, а также то, должен ли клапан монтироваться в горизонтальном или вертикальном положении.
– Обратный поток – Обратный поток возникает тогда, когда клапан позволяет воде течь обратно в верхнюю часть обратного клапана; другими словами, поток проходит через клапан в двух направлениях.
Это может нанести ущерб таким устройствам, как нагнетательные насосы, где обратный поток может привести к вращению рабочего колеса в обратном направлении, что приведет к повреждению насосов.
– Мусор в трубопроводе – Мусор может застрять в испытательном клапане в трубопроводе, позволяя ему застрять в открытом или закрытом положении. Поэтому быстро движущийся мусор ударит по одностороннему испытательному клапану и повредит механизм внутри. Это может привести к поломке или смещению части клапана, в результате чего больше мусора будет стекать вниз по течению.
Правильное и регулярное профилактическое обслуживание – ключ к предотвращению поломки обратного клапана и обеспечению его долговечности.
Первая и наиболее важная мера по предотвращению выхода клапана из строя – это поддержание чистоты и отсутствия мусора в трубопроводе и клапанах. Это может быть достигнуто путем добавления фильтров и покрытий там, где это необходимо. Регулярная промывка трубопроводной системы также может быть выполнена для удаления осевшего мусора и минимизации осаждения загрязняющих веществ.
Другой эффективный способ уменьшения преждевременного выхода клапана из строя – это смазка клапанов. Обратные клапаны состоят из нескольких подвижных частей; таким образом, уменьшение трения между этими компонентами путем смазки может продлить срок службы компонентов клапана, улучшить общую эффективность и обеспечить эффективную работу.
Наконец, клапаны должны быть правильно расположены и использоваться в соответствии с инструкциями. Неправильная установка клапана или использование обратного клапана неправильного типа может сократить срок службы клапана. Кроме того, должен существовать регулярный график технического обслуживания, чтобы обеспечить замену неисправных клапанов при первых признаках их неисправности.
Примеры:
Расположение неисправности: Утечка на соединении между крышкой клапана и корпусом клапана.
Причина неисправности:
1.
Гайка соединительного болта не затянута, или ткань равномерно ослаблена.
2. Уплотнительная поверхность среднего фланца повреждена или загрязнена.
3. Повреждена прокладка.
Решение:
1. Равномерно затянуть гайку.
2. Восстановите уплотнительную поверхность и удалите грязь.
3. Заменить прокладку.
Место повреждения: Утечка на уплотнительной поверхности диска клапана и седла клапана.
Причина неисправности:
1. Грязь задерживается между уплотнительными поверхностями.
2. Уплотнительная поверхность повреждена.
Решение:
1. Нанесите ручку на корпус клапана и почистите его.
2. Повторная шлифовка или повторная обработка.
Резюме:
Как и все обратные клапаны, поворотные обратные клапаны используются для предотвращения обратного потока в трубе. Давление жидкости, проходящей через систему, открывает клапан, в то время как клапан закрывается при любом обратном потоке.
Поворотный обратный клапан функционирует за счет того, что силы потока толкают закрывающую часть, это шарнирный захват, который поворачивается или поворачивается вокруг опорного вала. Раскачивание диска от седла клапана позволяет течь в направлении вперед и возвращается, когда восходящий поток останавливается в седле клапана для предотвращения обратного потока. Конструкция поворотного обратного клапана является одной из наиболее распространенных и лучших обратных клапанов общего назначения. Эти клапаны обеспечивают наименьший перепад давления, а внутренние контуры и формы позволяют им полностью открываться при низких скоростях жидкости и создавать плавный поток через клапан по сравнению с другими обратными клапанами того же размера. Конструкция проста и удобна в обслуживании и может быть использована для конфигураций труб, как горизонтальных, так и вертикальных (жидкость течет вверх). Это делает поворотный обратный клапан пригодным для широкого спектра применений, например, в нефтегазовой, химической, фармацевтической, нефтедобывающей, энергетической и других отраслях промышленности.
Клапан NTGD профессиональный обратный клапан колебания производитель, если вы имеете любое дознание, пожалуйста, не стесняйтесь связаться с нами
Два способа определения места установки обратного клапана
Сегодня давайте обсудим положение установки обратного клапана. Как определить место установки обратного клапана? В чем разница между обратным клапаном, установленным перед насосом, и обратным клапаном, установленным за насосом? Где применяется обратный клапан, установленный перед насосом? Обратные клапаны обычно используются вместе с другими клапанами. Где должны быть установлены обратные клапаны, когда они используются вместе с другими клапанами? Далее мы познакомим вас с конкретными методами.
Обратный клапан, также известный как обратный обратный клапан, представляет собой автоматический клапан. Он зависит от давления протекающей среды в трубопроводе, которое толкает диск клапана, закрывая и открывая клапан. Когда среда перестает течь и диск обратного клапана закрывается, он может эффективно предотвратить обратный поток среды в трубопроводе, что играет большую роль в обеспечении безопасности трубопровода.
1. Обратные клапаны классифицируются по конструкциям
В отличие от латунных шаровых кранов для воды, обратные клапаны можно разделить на подъемный обратный клапан, поворотный обратный клапан и дроссельный обратный клапан. Подъемные обратные клапаны можно разделить на вертикальные и прямоточные. Поворотные обратные клапаны делятся на одинарные, двойные и многоклапанные. Дроссельные обратные клапаны делятся на двустворчатые и одностворчатые. Вышеуказанные обратные клапаны можно разделить на резьбовое соединение, фланцевое соединение, сварку и межфланцевое соединение.
2. Два способа определения положения установки обратного обратного клапана
Обратный клапан устанавливается для обеспечения направления потока воды внутри водяного насоса, чтобы обеспечить нормальную работу водяного насоса. Поэтому положение установки обратного клапана можно разделить на две ситуации: до или после водяного насоса.
Один устанавливается на конце вертикальной всасывающей трубы перед водяным насосом, также известный как донный клапан.
Цель состоит в том, чтобы заполнить насос первичной водой, не перекачивая первичную воду. Когда в насосе нет воды, а всасывающая труба перед насосом, насос может работать только на холостом ходу и не может перекачивать воду, поэтому насос должен быть заполнен водой, чтобы перекачивать воду.

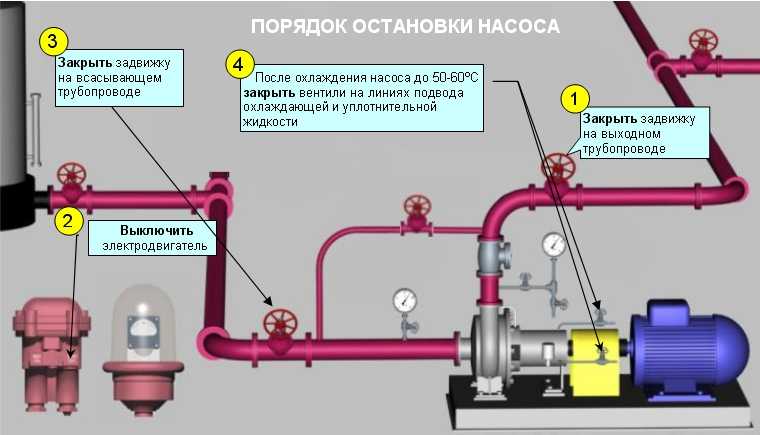

Установка этого обратного обратного клапана осуществляется над уровнем жидкости, также известным как метод отрицательного давления. Другой установлен за водяным насосом. Такой способ установки удобен, когда уровень жидкости выше водяного насоса. При запуске и остановке водяного насоса нет необходимости закрывать выпускной клапан водяного насоса, особенно для системы водяного насоса магистральной трубы, чтобы предотвратить обратный поток.
Еще одна инструкция от производителей редукционных клапанов из бронзы заключается в том, что обратный клапан должен быть установлен на выходе из насоса и перед выпускным регулирующим клапаном для обслуживания. Как правило, первым выходом насоса является мягкое соединение (амортизатор), следующим является обратный клапан, а затем запорный клапан.
(1) Сначала установите обратный клапан, а затем задвижку или дисковый затвор
Преимущества: он может защитить обратный клапан, особенно в параллельных насосах. Когда один насос не запускается, его выпускной клапан закрыт, а другой насос запускается, сила удара воспринимается задвижкой или дроссельной заслонкой. В случае выхода из строя обратного клапана система изоляции впускного и выпускного клапанов может быть закрыта для ремонта.
(2) Установите задвижку или дисковый затвор перед обратным клапаном
Преимущества: он может защитить дроссельную заслонку или задвижку, а сила удара воспринимается обратным клапаном.
Вообще говоря, из-за частого открывания и закрывания обратного клапана внутренние соединительные и уплотнительные детали легко повредить. Чтобы облегчить ремонт и предотвратить отключение всей системы из-за отказа обратного клапана, обратный клапан будет установлен перед выпускной задвижкой или дроссельной заслонкой.
Связанные новости и блог
Каковы характеристики прозрачной трубы из ПВХ?
1.
Появление прозрачных труб из ПВХ Если вы знакомы с трубами из ПВХ, вы можете понять, почему они используются во многих областях по всему миру. ПВХ широко используется в производстве…
Разница между дисковыми затворами с одинарным, двойным и тройным эксцентриситетом
(1) Дроссельные затворы с одним эксцентриком Чтобы решить проблему экструзии между диском и седлом клапана концентрического затвора, производится затвор с одним эксцентриком. Ди…
Регулирующие клапаны Weidouli имеют квалификацию Sil.
Регулирующие клапаны серии Weidouli LN были проверены TUV на соответствие требованиям стандарта SIL к уровням безопасности в соответствии с IEC EN61508 и получили соответствующие сертификаты. Спецификации Weidouli…
Установка обратного клапана — DFT® Inc
Опубликовано Джеффом Кейном на | Комментарии отключены на установке обратного клапана
Обратные клапаны играют решающую роль в предотвращении обратного потока и защите чувствительного оборудования, труб, насосов и компрессоров.
Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявляться в утечке или выходе из строя клапана, что ставит под угрозу целостность всей системы трубопроводов.
Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные осевые обратные клапаны с пружинным приводом, все они регулируют поток через немного другой механизм. Поворотные клапаны используют диск, который входит и выходит из потока жидкости, в то время как двухстворчатые клапаны используют пружины для закрытия двух «дверей», чтобы остановить поток. В осевых клапанах с пружинным приводом используется конструкция диска и штока, а также пружины сжатия для закрытия клапана до того, как поток жидкости изменит направление своего потока. Это важно, потому что характер быстрого закрытия конструкции с осевым потоком резко снижает вероятность гидравлического удара — опасной неисправности, когда внезапный останов насоса или резко закрывающийся клапан вызывает волну гидравлического удара в трубопроводе.
В этом руководстве мы обсудим способы предотвращения гидравлического удара и других распространенных проблем с обратным клапаном.
Когда необходим обратный клапан
Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они считают всю категорию ненужной или неэффективной.
Итак, когда – это , необходим обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы. Скопление конденсата также может привести к гидравлическому удару. Установка обратных клапанов в линии рекуперации конденсата предотвращает серьезные неисправности, автоматически предотвращая обратный поток. Таким образом, правильный обратный клапан не только предотвращает такие серьезные проблемы, как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.
Установка обратного клапана
Чтобы воспользоваться всеми преимуществами обратного клапана, очень важно придерживаться передовых методов установки. Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем — нанести существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:
- Выбор: Выбор неправильного клапана для размера трубопровода, материала, ориентации трубы, направления потока и скорости потока приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
- Расположение: Обратите особое внимание на место установки клапана в трубопроводе. Не все обратные клапаны будут работать на вертикальном участке трубопровода. Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызвать турбулентность
- Ориентация: Убедитесь, что клапан правильно ориентирован, проверив стрелку потока (часто напечатанную на бирке или нанесенную на сам клапан).
