В статье мы расскажем про мощность в цепи переменного и постоянного тока, а также мгновенную, активную, реактивную и полную мощность, а также что такое коэффициент мощности. Всех их формулы и примеры на нахождение мощности.

Мощность, генерируемая потоком через проводник тока I с напряжением U на его концах, выражается следующей формулой:

Используя закон Ома, можно определить формулу для мощности с известными сопротивлением и напряжением:

Аналогично, формула мощности может быть определена в зависимости от сопротивления и тока:

Задачи на нахождение мощности

Задача 1

Напряжение 5 В было измерено на концах резистора 10 Ом. Какая будет мощность?

Решение:

Применить второе уравнение: Р = 5 2 /10 = 25/10 = 2,5 Вт

Задача 2

Держатель лампы, несущий опорной мощности P = 21Вт при напряжении U = 12 В для подачи питания накала питания может быть использован со следующим параметры: U = 12В I max= 1А. Какой ток протекает при нормальной работе лампы?

Решение:

Давайте посчитаем, какой ток протекает при нормальной работе лампы:

P = U * I
I = P / U
I = 21 Вт / 12 В
I = 1,75 A

Это означает, что источник питания с заданными параметрами не подходит для питания этой лампы.

Мощность в цепи переменного тока

Мощность в цепи переменного тока в физики и обычной жизни одно из базовых понятий, которое нужно понимать перед началом работы с электроприборами. Далее вы увидите основные формулы мощности и их применение в задачах.

Мгновенная мощность

При рассмотрении энергетических процессов в цепях переменного тока удобно использовать разные типы энергии. Мгновенная мощность равна произведению мгновенных значений тока и напряжения на части цепи:

где: U и I — эффективные значения напряжения и тока, а φ и ω — соответственно разность фаз между током и напряжением и угловой частотой (пульсация).

Активная мощность

Активная мощность характеризуется текущими потерями энергии в течение 1 секунды в активных компонентах цепи (для нагрева, излучения или механических работ). Он измеряется в ваттах и ​​определяется мгновенным значением мощности за период:

Реактивная мощность

Реактивная мощность связана с реактивными сопротивлениями, которые периодически накапливают энергию, а затем возвращают ее источнику, но сами не поглощают энергию. Единица реактивной мощности вар. Реактивная мощность может быть определена по формуле:

Реактивная мощность положительна при токе, задержанном по отношению к напряжению (φ>0), и отрицательна при токе, который обгоняет напряжение (φ<0).

Если ток действующего значения I протекает через индуктивность L, то: Q = ω*L*I2

Если к конденсатору С приложено напряжение действующего значения U, то: Q = -ω*C*U2

Полная мощность

Полная мощность (кажущаяся) определяется произведением эффективных значений напряжения и тока в сечении провода:

S = I*U

Кажущаяся силовая установка называется ВА (вольтампер). Отношение активной мощности к полной мощности P/S = cosφ называется коэффициентом мощности.

Активная, реактивная и полная мощность связаны друг с другом следующими отношениями:

Задача 3. Рассчитайте угол сдвига фаз цепи, в которой активная мощность составляет 1 кВт, а реактивная мощность — 0,2 кВар.

Решение.

Так мы добрались до конца второго, наверное, самого сложного для понимания руководства по электротехнике. Я не знаю, как это будет принято читателями. Написав это, я должен был решить серьезную дилемму: на самом деле ничего не объясняло простоту и поверхностные вопросы или серьезную трактовку темы. Проблема в том, что последнее возможно только на основе понятий из высшей математики, о которых большинство читателей, вероятно, не имеют ни малейшего понятия. Тем не менее, я должен был быть последовательным. В первой части я использовал элементы высшей математики, поэтому мне пришлось сделать это во второй, хотя я «простил» символический метод описания синусоидальных переменных, но я надеюсь, что те, кто интересуется электротехникой, хотя бы слышали об интегралах, дифференциалах и производных функций. Как я уже писал во введении: вы можете изучать электротехнику только самостоятельно! Это требует прочной основы в области математики, желание и трудолюбие. Однако это не простая задача, это совсем другая проблема.

Видеоурок по мощности тока

Ниже мы покажем вам простое объяснение по мощности, в котором подведем итоги по данной статье!

Мощность ток напряжение. Расчёт нагрузки и выбор питающих кабелей

Электроэнергия давно используется человеком для удовлетворения своих потребностей, но она невидима, не воспринимается органами чувств, потому сложна для понимания. Мощность ток напряжение, все эти характеристики электроэнергии исследованы известными учеными, которые дали им определения и описали математическими методами взаимные связи между ними.

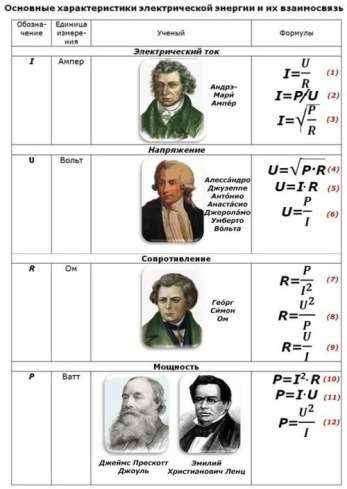

Мощность ток напряжение

   Мощность ток напряжение сопротивление

Так же следует помнить, на величину электрического сопротивления влияет несколько факторов:

  • строение вещества, определяющее наличие свободных электронов в проводнике и влияющее на удельное сопротивление
  • площадь поперечного сечения и длина токовода
  • температура

В приведенной таблице показаны общие соотношения для цепей постоянного и переменного тока, которые можно применять для анализа работы схем электроснабжения.

Расчёт сечения питающего кабеля и проводки

Для обеспечения безопасности при эксплуатации бытовых электроприборов необходимо верно вычислить сечение питающего кабеля и проводки. Поскольку ошибочно выбранное сечение жил кабеля способно привести к перегреву провода, плавление его изоляции и в итоге, возгоранию, из-за короткого замыкания.

Мощность ток напряжение

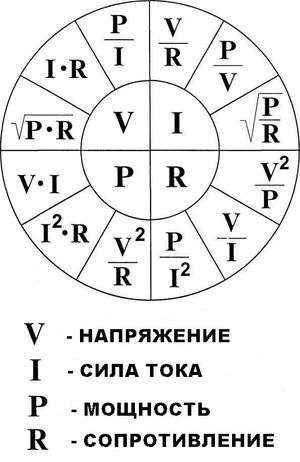

   Мощность ток напряжение, удобная шпаргалка

Основным параметром, по которому производят расчет сечения провода, является его продолжительная допустимая токовая нагрузка. Т.е, это такая номинальная величина тока, которую проводник способен через себя пропускать на протяжении длительного времени. Для определения величины номинального тока, необходимо знать приблизительную мощность всех подключаемых электроприборов и оборудования в квартире.

И так, что мы имеем:
  • От значения величины тока зависит выбор питающего кабеля (провода), по которому могут быть подключены приборы энергопотребления к сети
  • Зная напряжение электрической сети и полную нагрузку электроприборов, можно по формуле вычислить силу тока, который потребуется пропускать по проводнику(проводу, кабелю). По его величине выбирают площадь сечения жил.

Расчет тока, выполняем самостоятельно

Если известны электро-потребители в квартире или доме, необходимо выполнить несложные расчёты, чтобы правильно смонтировать схему электроснабжения.

Аналогичные расчёты выполняются для производственных целей: определения необходимой площади сечения жил кабеля при осуществлении подключения промышленного оборудования (различных промышленных электрических двигателей и механизмов).

Мощность ток напряжение, расчёты для однофазной сети 220 В

Мощность ток напряжение

Сила тока I (в амперах, А) подсчитывается по формуле:

I = P / U,

где

P – электрическая полная нагрузка (обязательно указывается в техническом паспорте устройства), Вт (ватт)

U – напряжение электрической сети, В (вольт)

Ниже в таблице представлены величины нагрузки типичных бытовых электроприборов и потребляемый ими ток (для напряжения 220 В).

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина2000 – 25009,0 – 11,4
Джакузи2000 – 25009,0 – 11,4
Электроподогрев пола800 – 14003,6 – 6,4
Стационарная электрическая плита4500 – 850020,5 – 38,6
СВЧ печь900 – 13004,1 – 5,9
Посудомоечная машина2000 — 25009,0 – 11,4
Морозильники, холодильники140 — 3000,6 – 1,4
Мясорубка с электроприводом1100 — 12005,0 — 5,5
Электрочайник1850 – 20008,4 – 9,0
Электрическая кофеварка6з0 — 12003,0 – 5,5
Соковыжималка240 — 3601,1 – 1,6
Тостер640 — 11002,9 — 5,0
Миксер250 — 4001,1 – 1,8
Фен400 — 16001,8 – 7,3
Утюг900 — 17004,1 – 7,7
Пылесос680 — 14003,1 – 6,4
Вентилятор250 — 4001,0 – 1,8
Телевизор125 — 1800,6 – 0,8
Радиоаппаратура70 — 1000,3 – 0,5
Приборы освещения20 — 1000,1 – 0,4

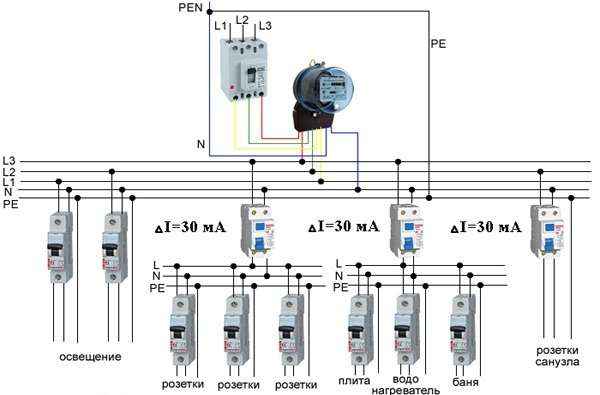

Различные потребители электроэнергии подключаются через соответствующие автоматы к электросчётчику и далее общему автомату, который должен быть рассчитан на нагрузку приборов, которыми будет оборудована квартира. Провод, который подводит питание также должен удовлетворять нагрузке энергопотребителей.

Как рассчитать ток защитного автомата

Для группы розеток, предназначенных для питания бытовых электроприборов на кухне, необходимо подобрать защитный автоматический выключатель. Мощности приборов по паспортным данным составляют 2,0, 1,5 и 0,6 кВт.

Решение. В квартире используется однофазная переменная сеть 220 вольт. Общая мощность всех приборов, подключенных в работу одновременно, составит 2,0+1,5+0,6=4,1 кВт=4100 Вт.

По формуле I = P / U определим общий ток группы потребителей: 4100/220=18,64 А.

Ближайший по номиналу автоматический выключатель имеет величину срабатывания 20 ампер. Его и выбираем. Автомат меньшего значения на 16 А будет постоянно отключаться от перегрузки.

Ниже приводится таблица для скрытой проводки при однофазной схеме подключения квартиры для подбора провода при напряжении 220 В

Сечение жилы провода, мм2Диаметр жилы проводника, ммМедные жилыАлюминиевые жилы
Ток, АМощность, ВтТок, АМощность, кВт
0,500,8061300
0,750,9810
2200

1,001,13143100
1,501,38153300102200
2,001,60194200143100
2,501,78214600163500
4,002,26275900214600
6,002,76347500265700
10,003,575011000388400
16,004,5180176005512100
25,005,64100220006514300



Как видно из таблицы сечение жил зависит кроме нагрузки и от материала, из которого изготовлен провод.

Мощность ток напряжение, расчёты для трёхфазной сети 380 В

Мощность ток напряжение

При трёхфазном электроснабжении сила тока I (в амперах, А) вычисляется по формуле:

I = P /1,73 U,

где P -потребляемая мощность, Вт;

U — напряжение в сети, В,

так как напряжение при трёхфазной схеме электроснабжения 380 В, формула примет вид:

I = P /657, 4.

Сечение жил в питающем кабеле при различной нагрузке при трёхфазной схеме напряжением 380 В для скрытой проводки представлена в таблице.

Сечение жилы провода, мм2Диаметр жилы проводника, ммМедные жилыАлюминиевые жилы
Ток, АМощность, ВтТок, АМощность, кВт
0,500,8062250
0,750,98103800
1,001,13145300
1,501,38155700103800
2,001,60197200145300
2,501,78217900166000
4,002,262710000217900
6,002,763412000269800
10,003,5750190003814000
16,004,5180300005520000
25,005,64100380006524000


Для расчёта тока в цепях питания нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:

  • электрические двигатели
  • дроссели приборов освещения
  • сварочные трансформаторы
  • индукционные печи

В мощных приборах и оборудовании, доля реактивной нагрузки выше и поэтому для таких приборов в расчетах коэффициент мощности принимают равным 0,8.

На практике принято считать, что при подсчёте электрических нагрузок для бытовых целей запас мощности принимают 5%. В случае расчёта электрических сетей для промышленного производства запас мощности принимают 20%.
