Фахверковые дома что это такое – «Очень нравятся фахверковые фасады. Реально ли сделать настоящий фахверк в немецком стиле? Насколько это целесообразно?» – Яндекс.Знатоки — Inside

Содержание

Что такое фахверк

Перепутать самобытную фахверковую постройку с другими домами невозможно. При взгляде издалека кажется, что ее ажурные стены прочерчены вдоль и поперек широкими ровными линиями, и выглядит это очень эффектно. На самом деле четкие контрастные полосы не имеют ничего общего с декоративной отделкой. Итак, строительство дома в стиле фахверк, что это такое?

Происхождение и суть технологии

Рис.1. Основная особенность домов по технологии фахверк — каркас из клееного бруса.

Термин fachwerk в переводе с немецкого означает «сквозная каркасная конструкция». Основу фахверкового дома действительно составляет прочный каркас из клееного бруса или других материалов. Он состоит из соединенных между собой вертикальных, горизонтальных и диагональных элементов – стоек, балок, раскосов. Пространство между образованными ими секциями заполняется материалами различного вида. С внешней стороны каркасные элементы остаются открытыми, в чем и состоит одна из главных особенностей стиля фахверк.

Одни источники утверждают, что самой древней постройкой в этом стиле считается японский храм, возведенный более 13 столетий назад. По другим сведениям, фахверковая технология появилась в Германии во времена Средневековья. Как бы то ни было, но в Европе новый способ возведения домов сразу стал популярным, поскольку давал возможность строить быстро и экономить при этом древесину.

После XVIII в. интерес к таким домам снизился, но в наше время необычный старинный стиль фахверк вновь обрел сторонников. Сегодня колоритные дома с «ажурными» фасадами встречаются не только в Германии, но и в Швейцарии, Швеции, Австрии и других европейских странах.

Особенности строений в стиле фахверк

Основные элементы дома:

Фундамент.
Оптимальный вид фундамента для фахверка – свайное поле с обвязкой из бруса. Металлические сваи имеют вид больших шурупов, которые вкручиваются в грунт. Каждая из них выдерживает нагрузку до 6 тонн.
Силовой каркас.
Стойки, балки, раскосы изготавливаются из высокопрочных древесных материалов, способных противостоять значительным нагрузкам.
Стеновые панели.
Для заполнения межкаркасного пространства могут использоваться различные варианты: саман, кирпич, натуральный камень, цементно-стружечные плиты (ЦПС), стекло- и теплопакеты.

Рис.2. Основные узлы фахверкового дома: фундамент, каркас и стеновые панели.

Как строит фахверковые коттеджи компания Garden House

Для возведения таких домов используются надежные материалы и современное оборудование. Фундамент устраивается из прочных винтовых свай Krinner. К нему крепится нижняя обвязка из бруса.

Силовой каркас состоит из вертикальных стоек и горизонтальных балок, без раскосов. В качестве материала используется конструкционный брус BSH, склеенный из горизонтальных ламелей. Он изготавливается в заводских условиях из хвойных пород дерева и предназначен для несущих конструкций. Все соединения крепятся шпильками с шайбой и гайкой. Стабильность узлов, на которые падает повышенная нагрузка, усиливается металлическими скобами или пластинами.

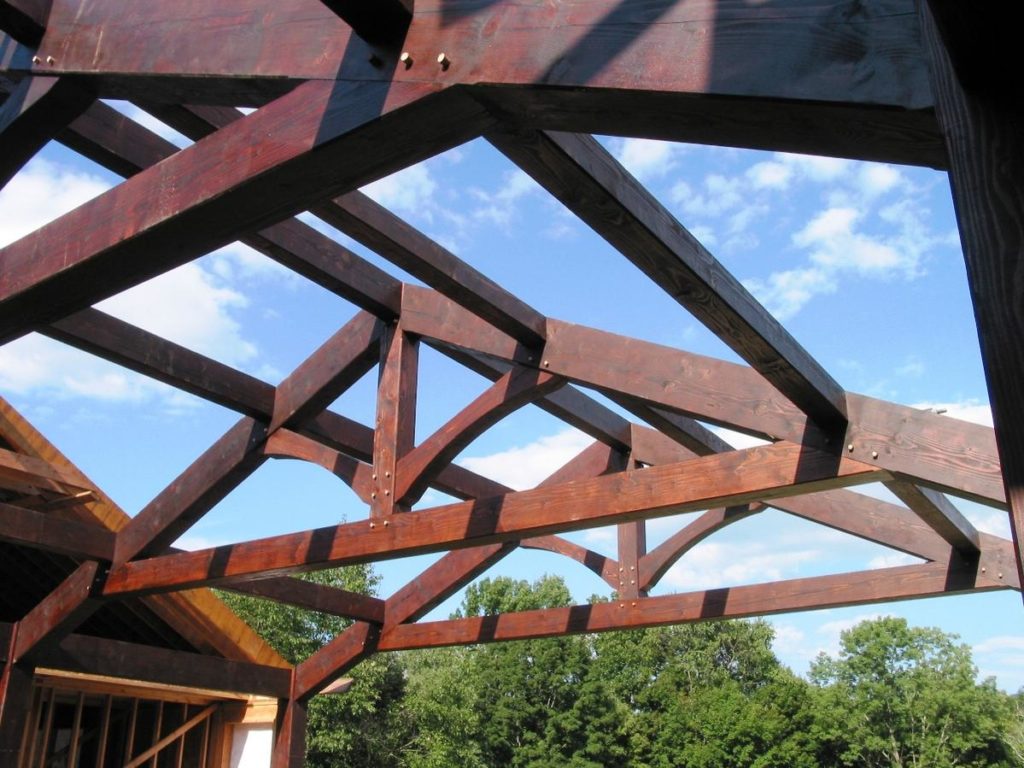

Для устройства крыши возводится стропильная система из клееного бруса BSH, монтируются сэндвич-панели с PIR утеплителем, укладывается фальцевая кровля из крашеных профилированных листов.

Наружные стены формируются из ЦСП, которые сочетают в себе лучшие свойства цемента и дерева. Швы после монтажа панелей шпаклюются, а поверхность фасада покрывается краской на резиновой основе, имитирующей штукатурку. В соответствии с проектом, некоторые секции могут заполняться энергоэффективными стеклопакетами DS.

Гарден Хаус возводит стеновые панели фахверкового дома из ЦСП листов .

Преимущества домов в стиле фахверк

Плюсы выбора этой технологии:

Экономия дорогой древесины.
Клееный брус расходуется только для строительства силового каркаса и системы стропил.
Малый вес дома.
Даже для двухэтажного строения можно использовать облегченный свайно-винтовой фундамент.
Быстрые темпы строительства.
Применение современных технологий помогает максимально сократить сроки возведения каркасного дома.
Широкие возможности для остекления.
Благодаря стабильности и жесткости конструкции можно монтировать безрамные светопрозрачные системы большой площади.
Долговечность.
В Германии сохранились дома, построенные по технологии фахверк, которым более 200 лет.

Минусы фахверковых коттеджей

Идеальных строительных технологий не существует, и у домов с деревянным каркасом также есть недостатки. Один из самых существенных минусов состоит в том, что стены таких строений имеют небольшую толщину, поэтому приходится тратить дополнительные средства на утепление конструкции. При наличии панорамного остекления потребуется еще больше средств на отопление. К недостаткам фахверка относят и более высокую стоимость строительства, по сравнению с каркасными домами другого типа.

Компания Garden House возводит фахверковые коттеджи с применением функциональных материалов и современных технологий. Это дает возможность повысить теплоизоляцию таких домов и снизить их себестоимость.

40 реальных фото, обзор лучших идей

Что такое фахверк?

Строительство зародилось в Германии. Дома построенные по немецкой технологии фахверк, имеют свои отличительные признаки. На фасаде за счет сочетания балок и стропил образуются неповторимые каркасные конструкции. Во многих проектах применяется контрастная комбинация цветов, когда на белом фоне располагаются темные декоративные элементы. Приветствуется панорамное остекление, обеспечивающее естественный свет в большом количестве. В коттедже всегда присутствует домашний очаг.

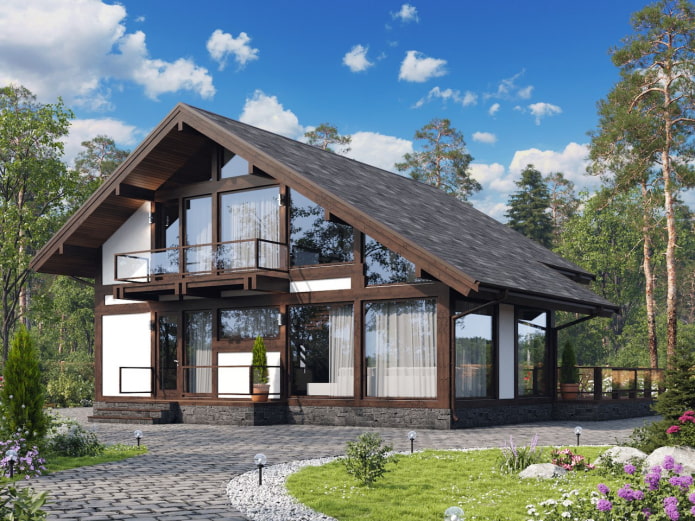

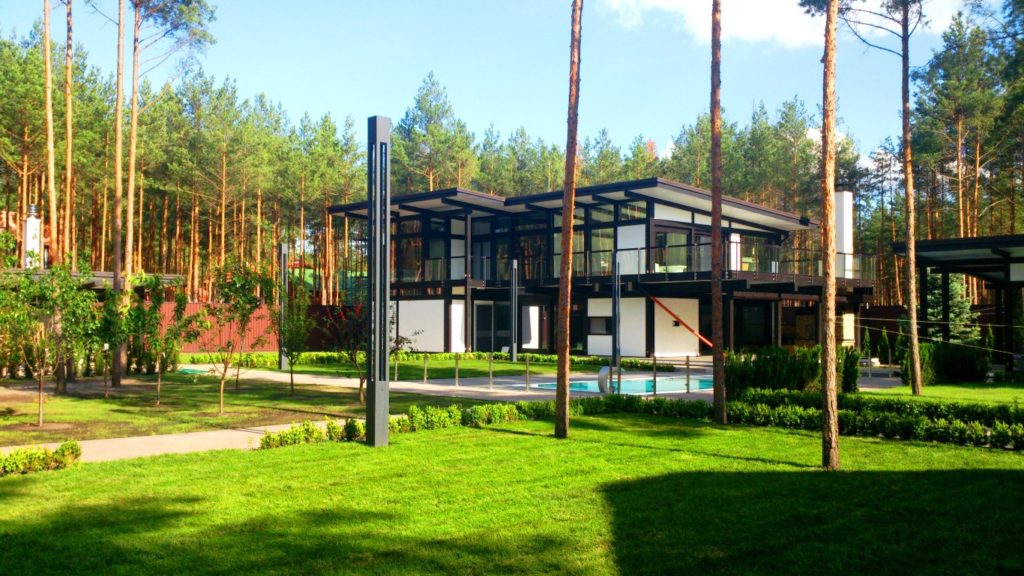

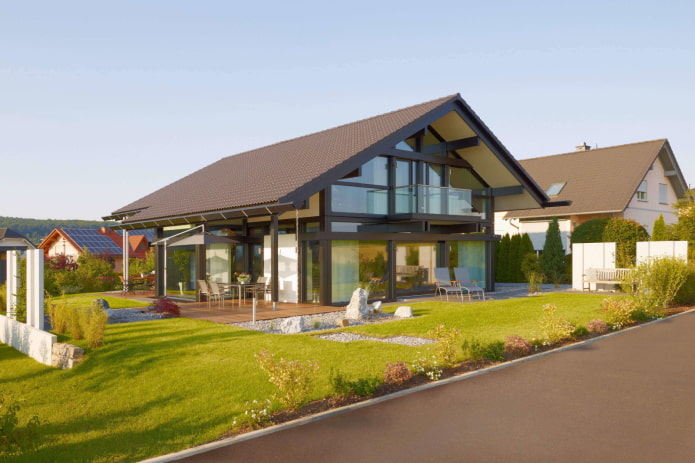

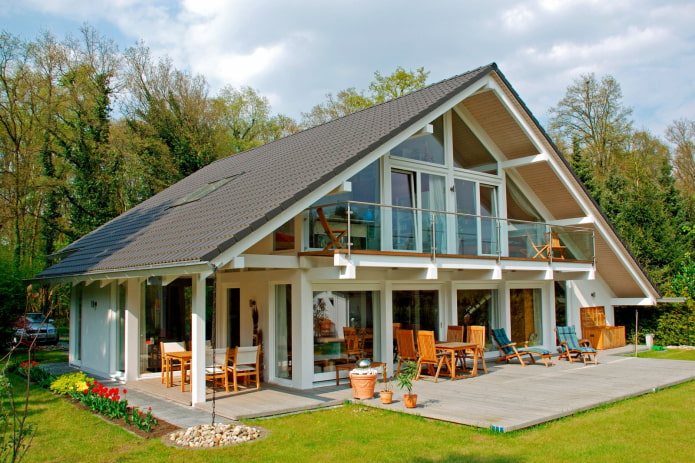

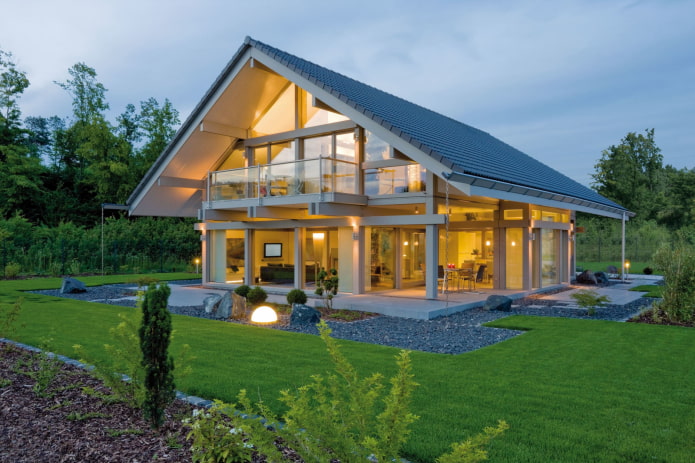

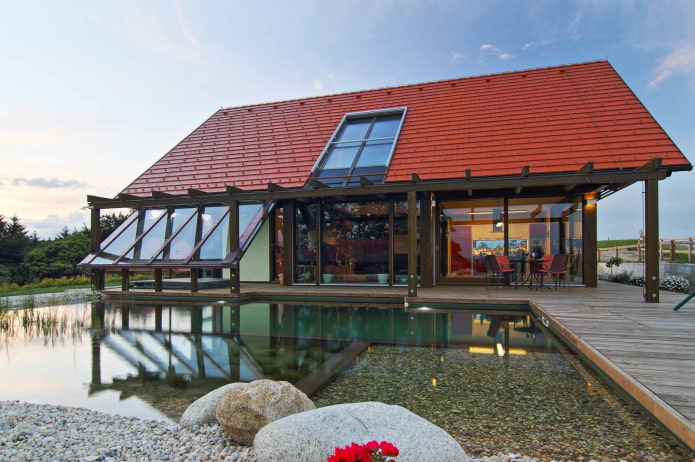

На фото проект фахверкового дома из клееного бруса с панорамным остеклением.

Плюсы и минусы

Преимущества и недостатки строений.

Плюсы	Минусы
Внешне смотрятся привлекательно, отличаются необычностью и эстетичностью.	Главным недостатком является высокая ценовая категория.
Фахверковые дома строятся довольно быстро. Примерно за два или три месяца возводят готовое жилье под ключ.	Деревянные конструкции нуждаются в постоянной обработке от грибка, дезинфекции от паразитов и требуют пропитки с помощью специальных огнеупорных смесей.
Строительство обходится дешевле за счет возможности сэкономить на возведении фундамента.	Из-за сложного климата, строение требует дополнительного утепления и гидроизоляции. Первый этаж в данном случае оборудуется теплым полом.
Коттедж из клееного бруса имеет небольшой вес и обладает минимальной усадкой.
Благодаря панорамному остеклению дом всегда наполнен солнечным светом.	Для того, чтобы панорамное остекление было максимально прочным, предполагается установка бронированных окон или триплекса.
За счет особенностей возведения конструкции, предоставляется возможность удобного размещения коммуникаций. Электропроводка и водопроводная система с легкостью прячутся в нишах, образованных при строительстве.

Особенности отделки

В первую очередь учитывают внешний облик фахверкового дома. Участки между смежными балками, расположенными под разным углом оформляют разными материалами.

Фасад дома в стиле фахверк

Для облицовки внешних стен выбирают строительные материалы с учетом климатических условий местности. Перегородки часто возводят из толстого и прочного стекла. Прозрачный фасад из стеклянных блоков обеспечивает хороший обзор, позволяет достичь полного единения с природой и наполняет внутреннее пространство воздухом.

Наружные стены также возводят из цсп, обладающих лучшими свойствами дерева и цемента, а также используют надежный кирпич. В данном случае предполагается обязательное армирование балок.

Чтобы повысить шумо-, теплоизоляцию, водостойкость и исключить появление плесени, ячейки внутри будущих стенок наполняют с помощью специального материала. Снаружи используют обшивку в виде фанерных плит. Благодаря такой технологии получается добиться комфортной, тихой и уютной атмосферы в коттедже.

Для глухих стен подойдет оштукатуривание. Подобное недорогое решение является очень популярным. Фасад, отделанный штукатуркой в комбинации с балками темного коричневого цвета представляет собой фирменный стиль проекта классического фахверкового дома.

На фото вариант внешней отделки в проекте одноэтажного дома в стиле фахверк.

Придать строению природности и натуральности можно за счет отделки деревом. Стилизованные деревянные доски, дополненные камнем и стеклом, позволят постройке гармонично слиться с окружающей средой.

Наиболее бюджетным вариантом является сайдинг, который подойдет для облицовки фасада дачного дома в стиле фахверк.

По-настоящему привлекательно будет смотреться экстерьер с резными угловыми стойками или фигурными балками.

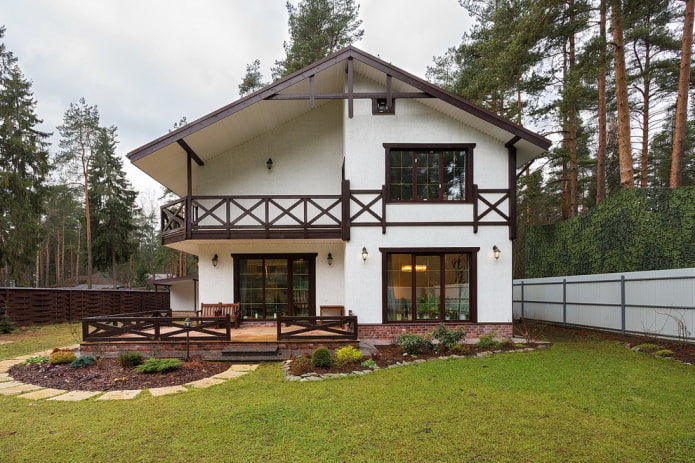

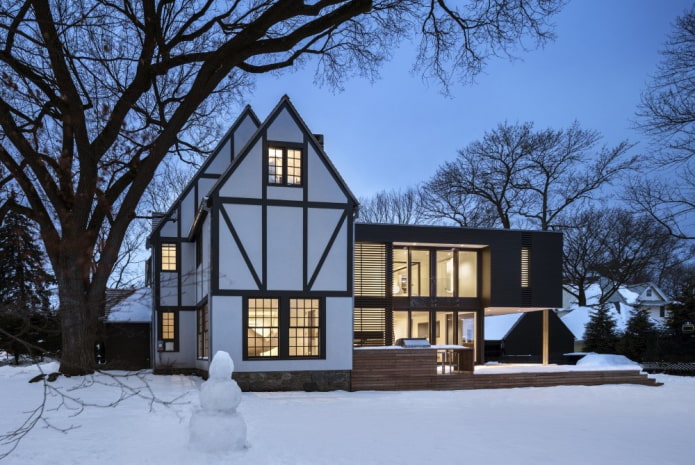

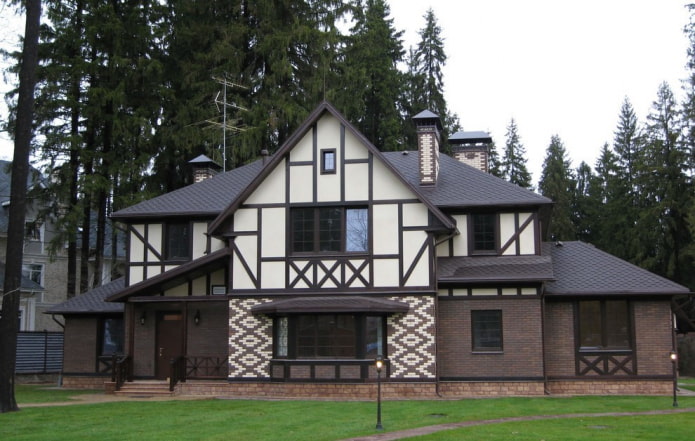

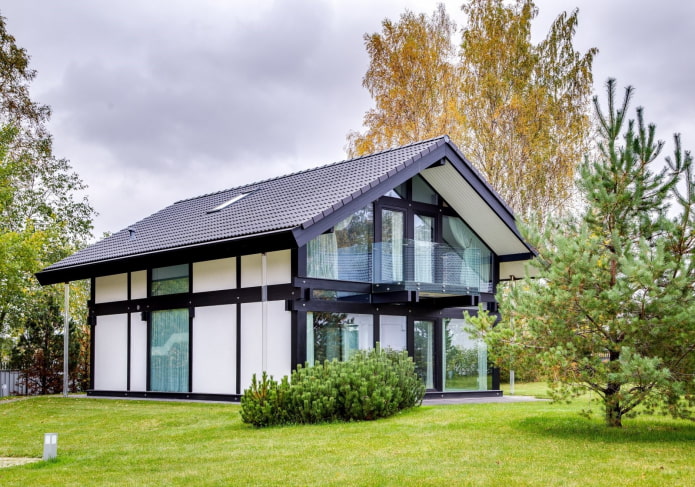

На фото фахверковый коттедж с белым оштукатуренным фасадом.

Крыша фахверкового дома

В проекте немецкого дома фахверк присутствует двускатная крыша с покрытием из традиционных материалов в виде мягкой кровли, ондулина или имитации черепицы. Не желательно использование шифера, способствующего утяжелению конструкции.

Красивая скатная крыша со стропильной системой имеет широкие свесы, которые выполняют защитные свойства.

Несимметричная форма, накрывающая все жилое строение позволяет разнообразить экстерьер дома в стиле фахверк. За счет длинных свесов, перекрывающих боковые стенки, постройка смотрится очень стильно и эффектно.

Некоторую часть крыши иногда монтируют глухими панорамными окнами. Двускатная крыша в проекте коттеджа без потолочного перекрытия организует второй свет.

Достаточно недорогой и простой вариант представляет односкатная крыша с минимальным количеством стропильных элементов. Конструкция такого типа является удобной, равномерно распределяет силовую нагрузку и атмосферные осадки, поэтому отличается долгим сроком службы.

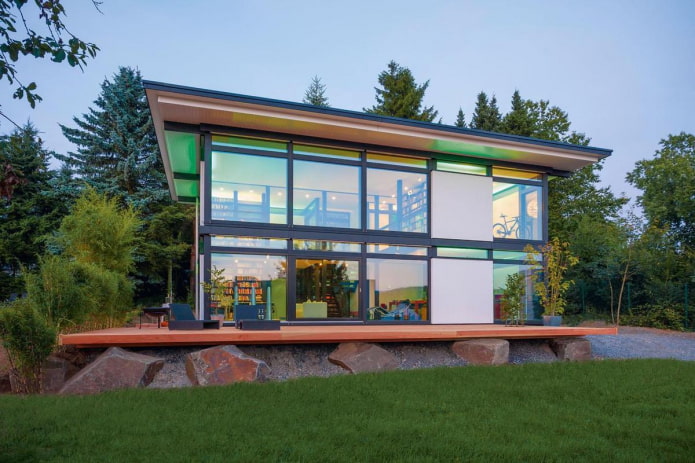

На фото проект двухэтажного дома фахверк с плоской крышей.

Варианты дизайна интерьера

Благодаря свободному размещению внутренних перегородок, можно добиться неповторимой и просторной планировки в доме фахверк.

Оформляя интерьер следует учитывать наличие балок, являющихся одной из составляющих каркаса строения. Такие дополнительные архитектурные детали представляют отличительную черту фахверкового проекта здания. Поэтому их важно красиво обыграть например, балки будет уместно выкрасить в белый цвет и визуально расширить пространство. Элементы выполненные в черных тонах наделят обстановку особой элегантностью.

Для пола в основном применяют деревянное покрытие. Идентичным материалом облицовывают стеновые балки и лестничный пролет. В проектах старинных фахверковых домов, поверхность стен в основном светлая. В качестве отделки подойдет краска или фактурная штукатурка. Интерьер можно дополнить немецкой топкой или установить камин, облицованный натуральным камнем.

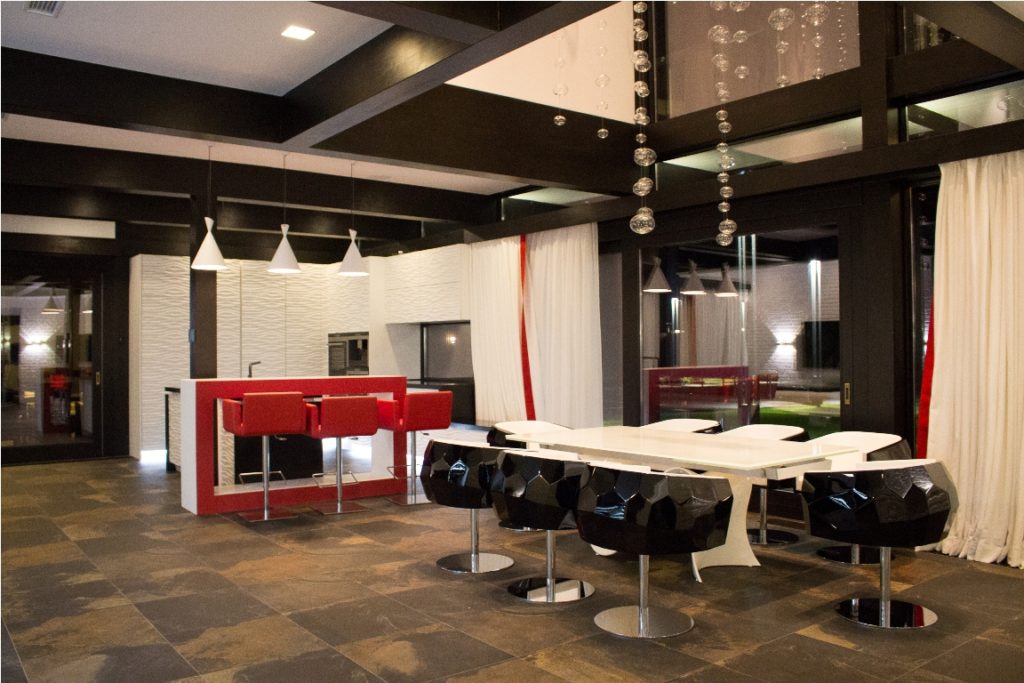

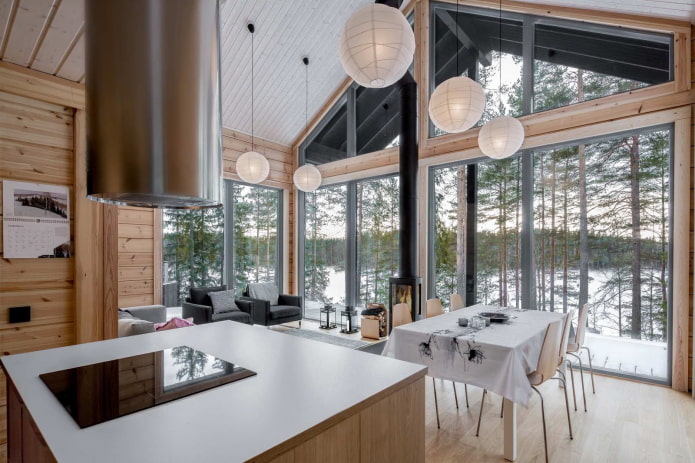

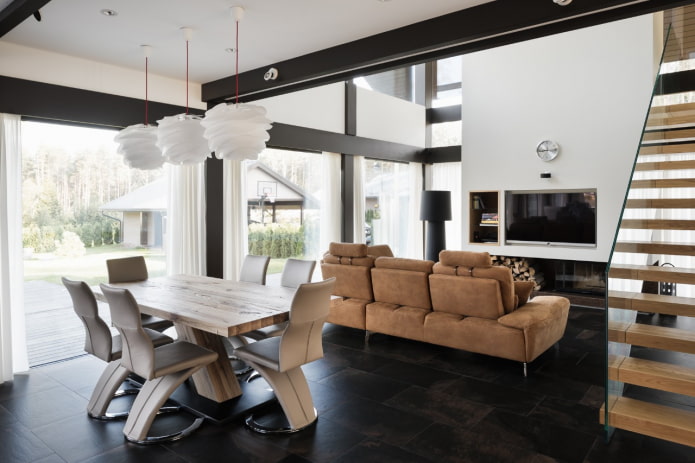

На фото дизайн кухни-гостиной со вторым светом в проекте дома в стиле фахверк.

Каминная зона оформляется мягкой мебелью, которая часто имеет кожаную обивку. Оригинальным решением станут отреставрированные мебельные предметы. В дизайне приветствуется использование элементов из древесного массива, украшенного ковкой или необычной резьбой.

Неординарное архитектурное решение в виде второго света станет настоящим украшением интерьера, которое не только придаст обстановке стильный и респектабельный вид, но и наполнит светом каждый уголок в пространстве.

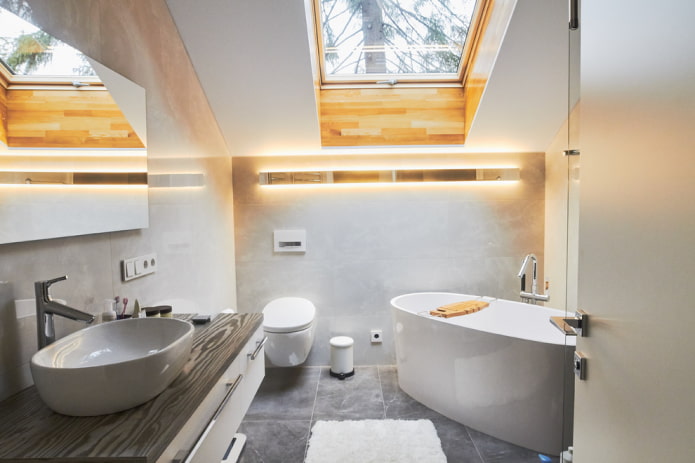

На фото ванная комната на мансардном этаже в интерьере фахверкового дома.

Подборка реализованных проектов

Перед началом строительства тщательно продумывают проект фахверкового дома. Это предоставляет возможность точно просчитать расходные строительные материалы, технологический рабочий процесс и закладку фундамента. Таким образом удается добиться по-настоящему оригинальной и неповторимой конструкции коттеджа.

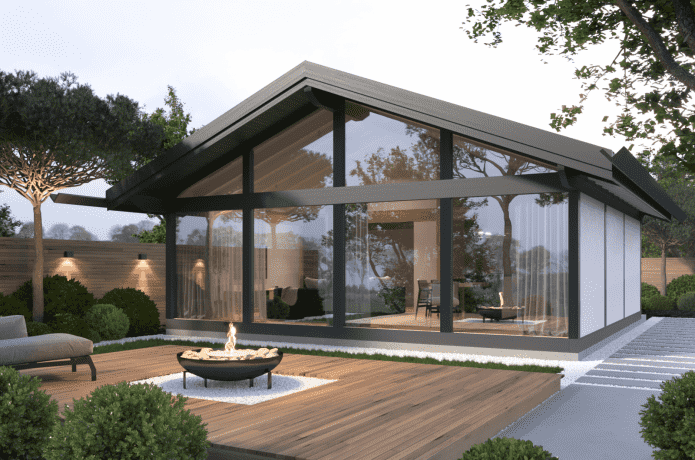

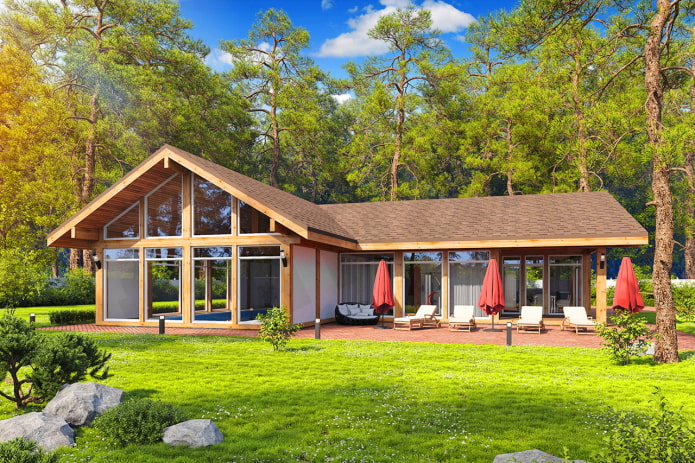

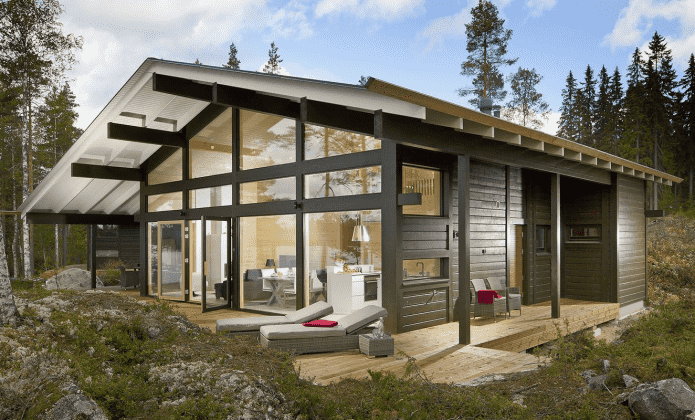

На фото дизайн проект одноэтажного немецкого дома в стиле фахверк.

Широко распространенными являются проекты одноэтажных построек в стиле фахверк. Такие дома отлично подойдут как в виде дачного варианта, так и в качестве строения для постоянного проживания. Немецкая технология позволяет реализовать самые разнообразные простые и незатейливые или сложные и причудливые конструкции.

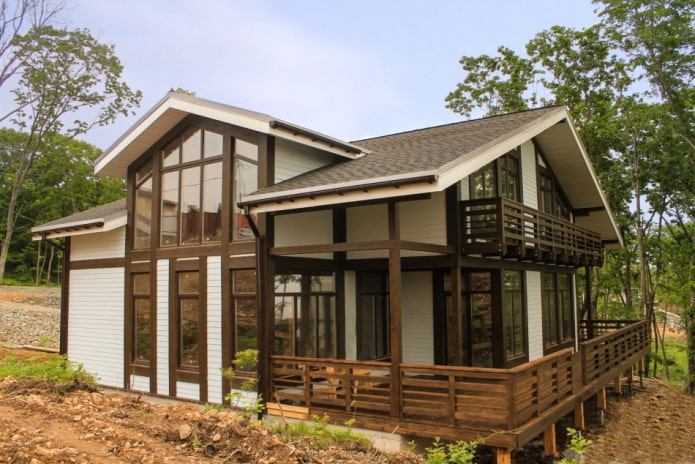

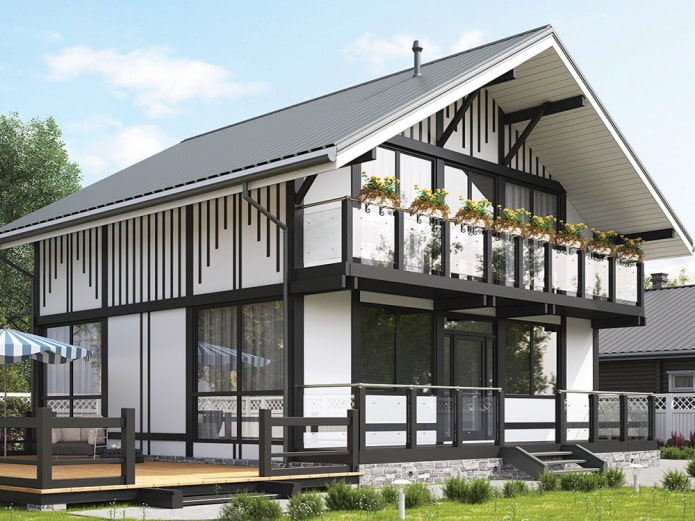

На фото двухэтажный фахверковый коттедж с мансардой.

Очень самобытно выглядит проект маленького фахверкового дома. Он может представлять собой небольшое загородное строение или домик для отпуска.

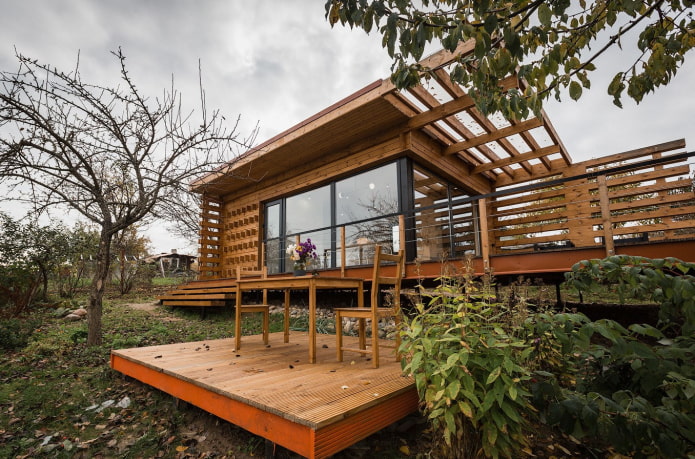

На фото проект небольшого дома в стиле фахверк.

Мансарда — это важная архитектурная часть, придающая постройке особой очаровательности. Кроме того, за счет проекта с просторным мансардным этажом получается организовать выход на балкон с которого можно любоваться видом прилегающего сада. Если в проекте предполагается терраса, ее декорируют цветочными украшениями, окна дополняют с помощью ставней и ящиков с растениями.

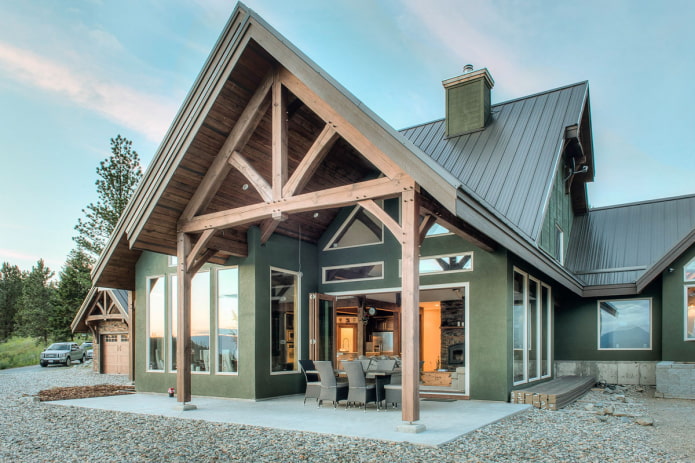

На фото терраса возле двухэтажного фахверкового дома.

Фотогалерея

В настоящее время проекты домов в стиле фахверк совмещают в себе исторические ценности и современные веяния, которые воплощаются в оригинальных постройках со свободной планировкой, естественным вторым светом и неповторимым внешним видом.

Фахверк что это. Дома в стиле фахверк. Фото и проекты.

Еще в средние века было распространено строительство фахверковых домов. Однако можно привести факты, свидетельствующие о существовании сооружений 12 века н. э., популярность стали набирать в 15 веке в Германии и Северной Европе. До сегодняшнего времени такая технология распространена во многих странах, пройдя многовековой путь модернизации и совершенствования. Так что же такое фахверк?

Технология постройки фахверкового дома.

Фахверк переводится с немецкого слова как каркас. Здание, построенное фахверковым способом, представляет собой каркасную деревянную постройку. Благодаря объединению вертикальной и горизонтальной стоек под углами каркасное сооружение приобретает жесткость и прочность.

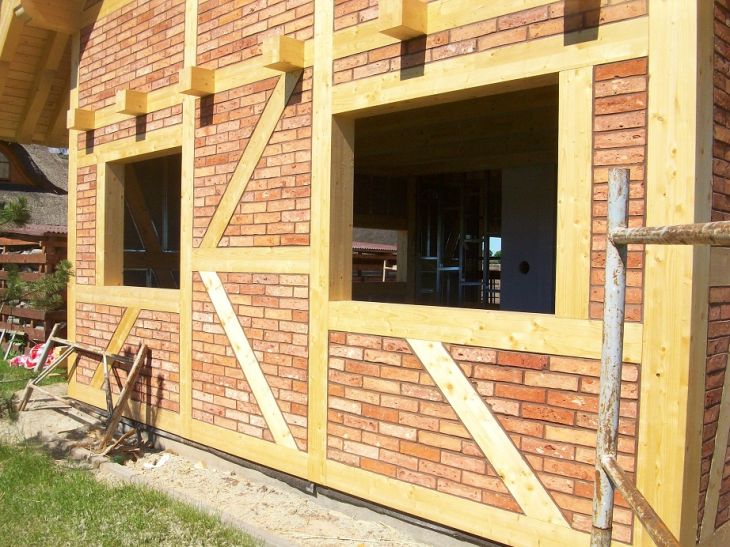

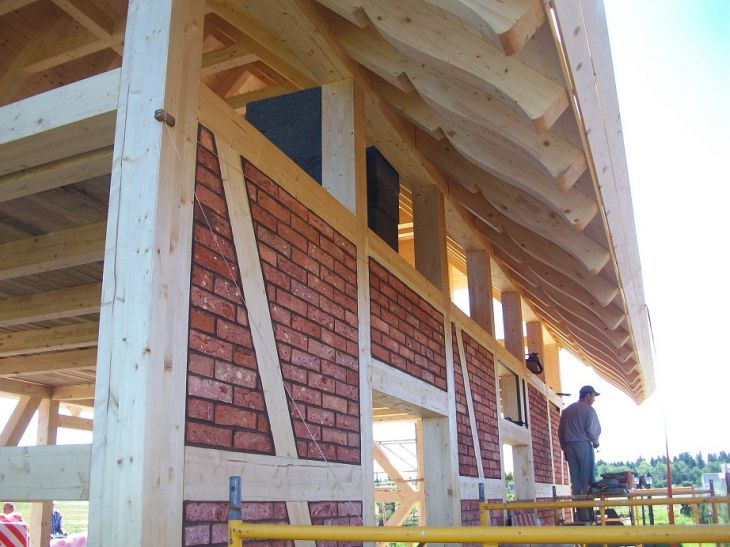

При устройстве стен заполняются пространства между балками при помощи различных материалов, при этом стены принимают вид монолитных перекрытий.

В давние времена для заполнения использовали глину, саман, а также каменные и кирпичные наполнители.

Причем несущие балки домов не стараются скрыть, а наоборот они являются декоративным элементом фасада, придающие фахверковым зданиям неповторимый и индивидуальный стиль.

Также можно элементы конструкции покрасить, они преобразуют орнамент или рисунок.

Преимущества технологии фахверк.

Положительными сторонами данной технологии являются:

такие постройки оригинальны и эстетичны;
для конструкции нет необходимости использовать мощный фундамент, что значительно сокращает сроки возведения здания, а также помогает сэкономить на расходах таких работ;
благодаря небольшому весу всей постройки усадка фундамента незначительная. После завершения установки каркаса можно выполнять внешнюю и внутреннюю отделку;
период возведения зданий значительно меньше, чем строительство домов, построенных традиционным способом.

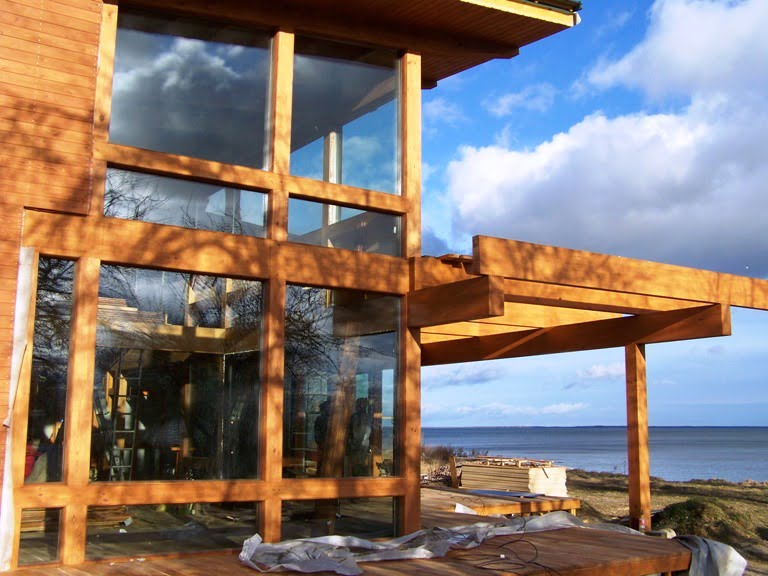

Постройка фахверкового дома своими руками пошагово.

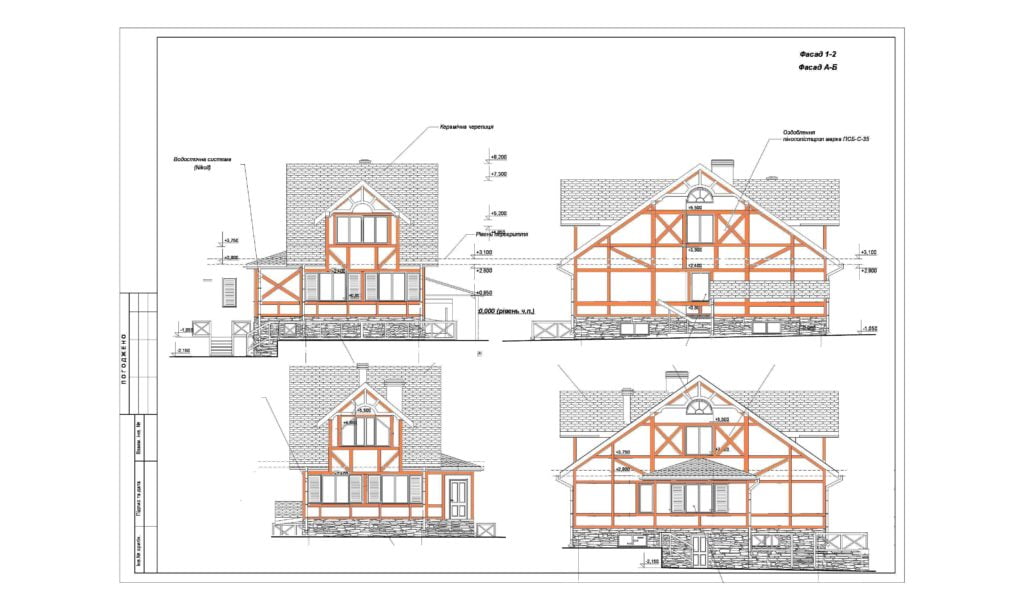

Во-первых, необходимо разработать проектную документацию, учитывающую все нюансы постройки. Например, проект фахверкового дома на фото ниже.

Далее можно приступать к работам с фундаментом. Учитывая легкость каркасных балок можно подобрать ленточный фундамент шириной 30 см, также подойдут любые основания, которые часто используются при каркасных постройках. Например, свайный фундамент.

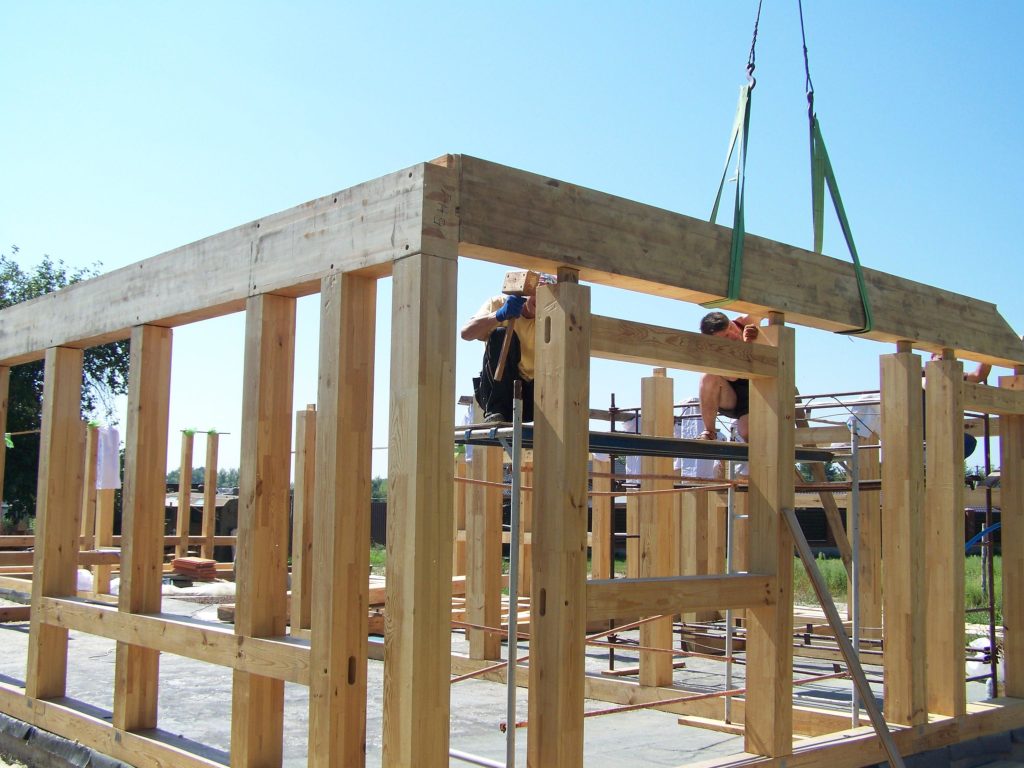

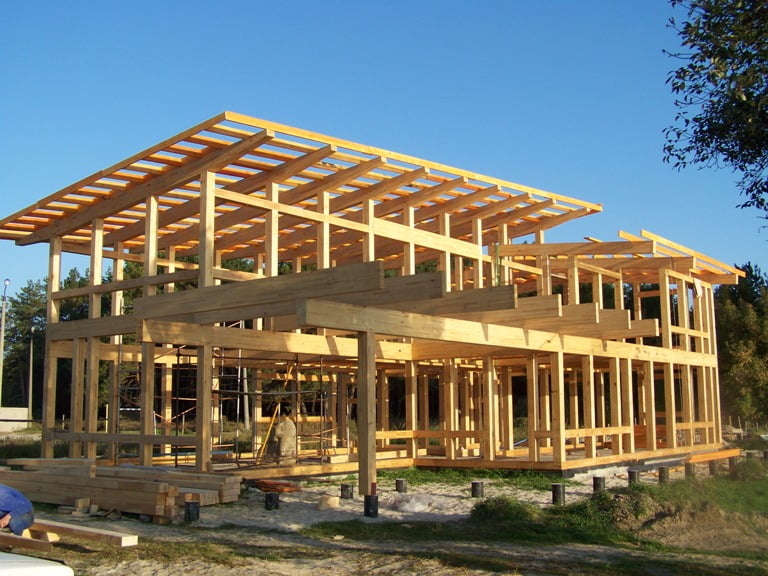

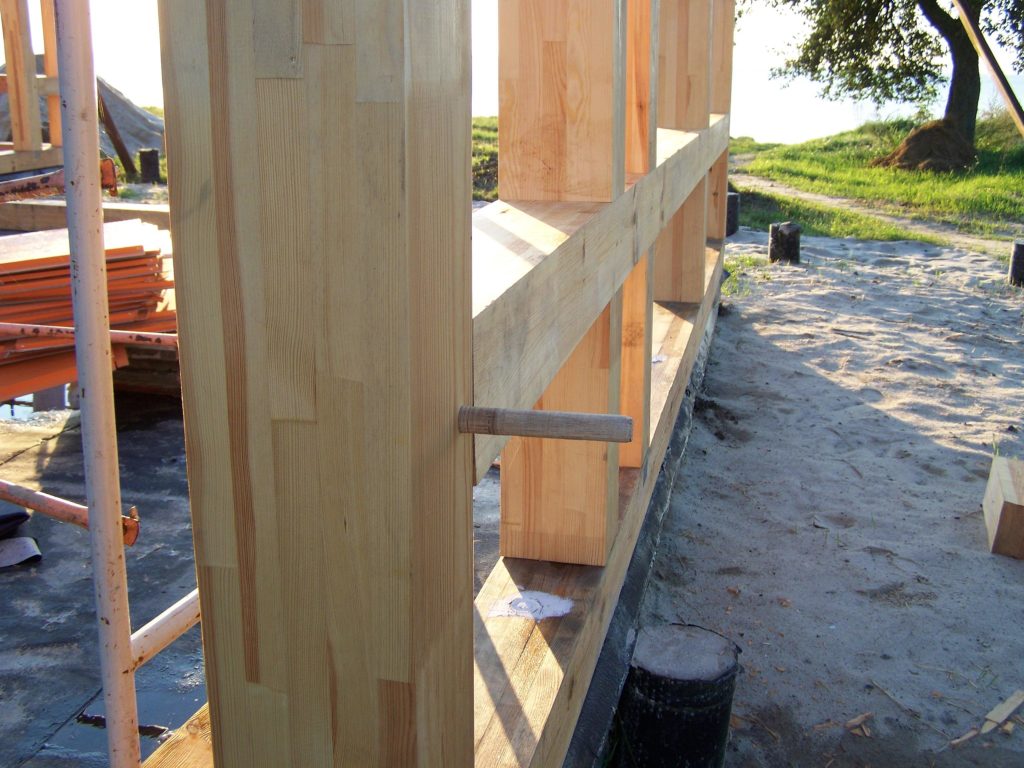

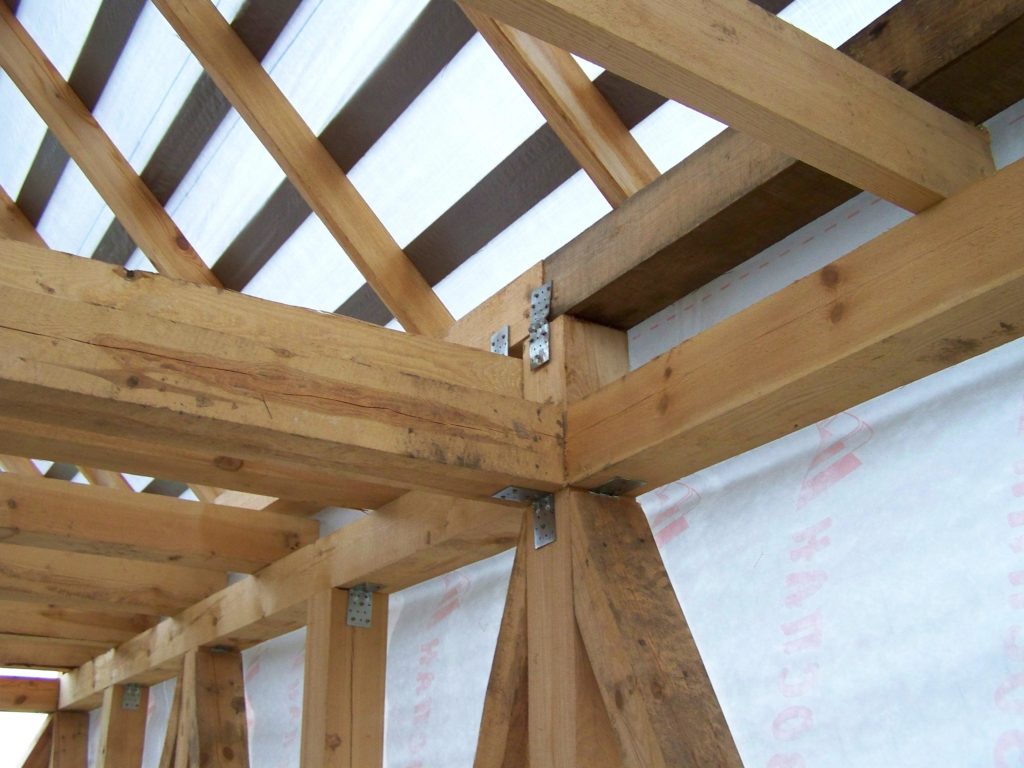

При монтаже конструкции применяют клееный и сухой брус, параметры которого необходимо занести в проект.

Не используйте для постройки фахверкового дома свежераспиленный брус, иначе конструкцию поведет и крепления ослабнут. Последствия на фото ниже.

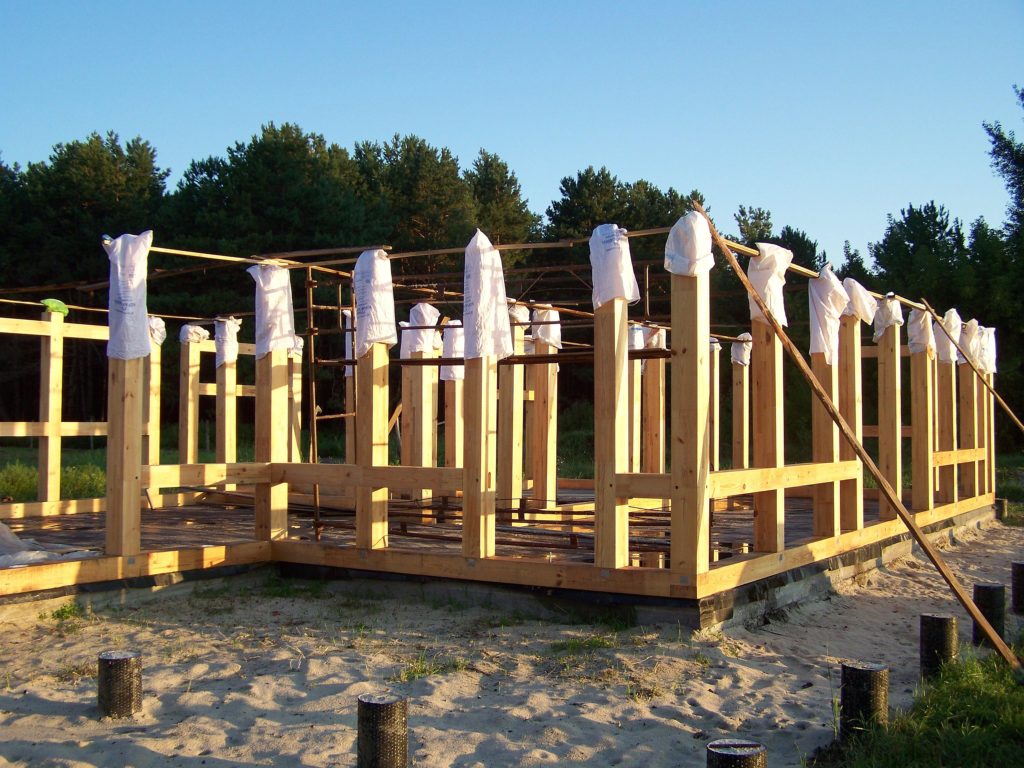

Необходимо на основание установить гидроизоляцию, а затем бруски нижней обвязки, которая закрепляется анкерами.

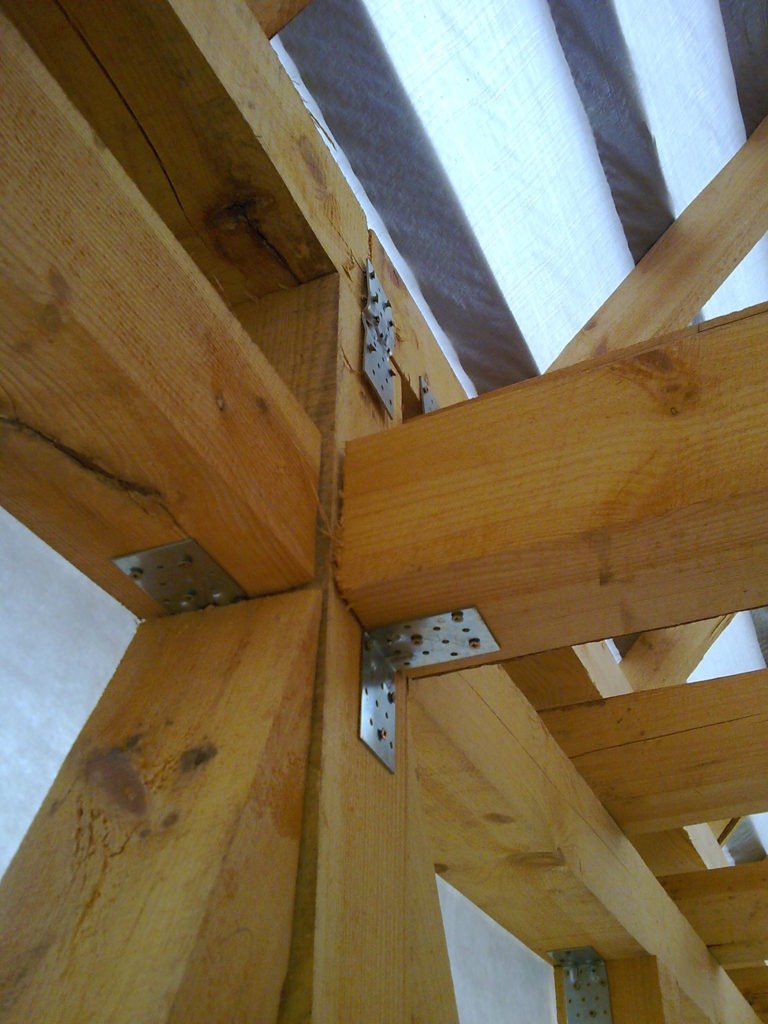

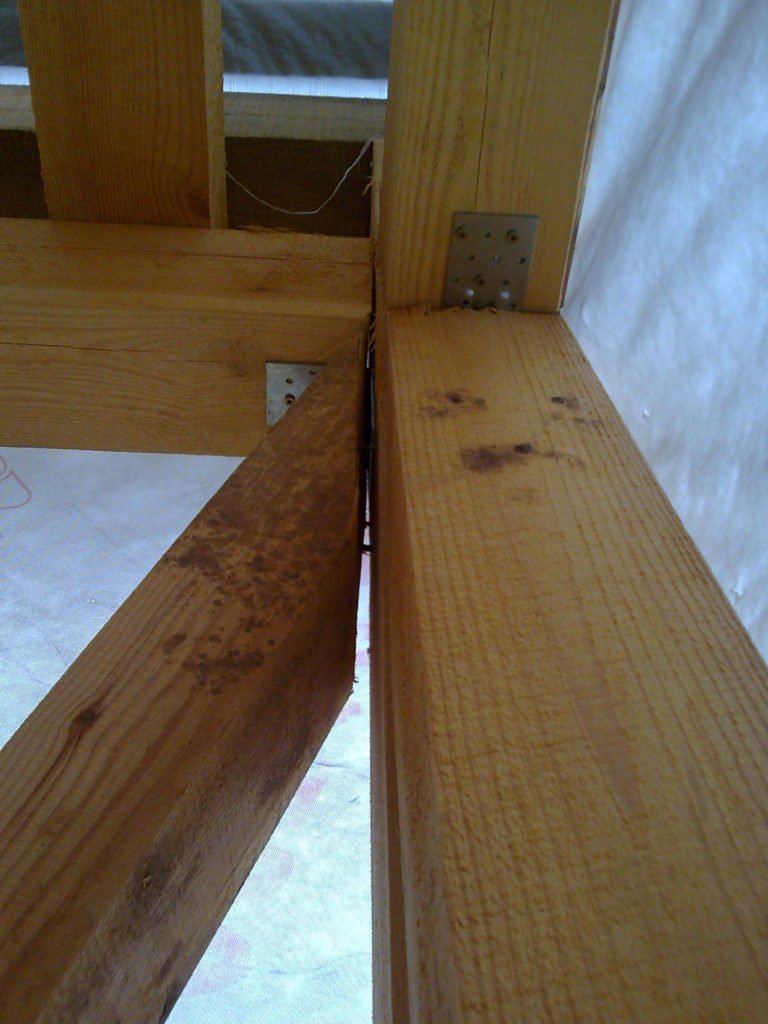

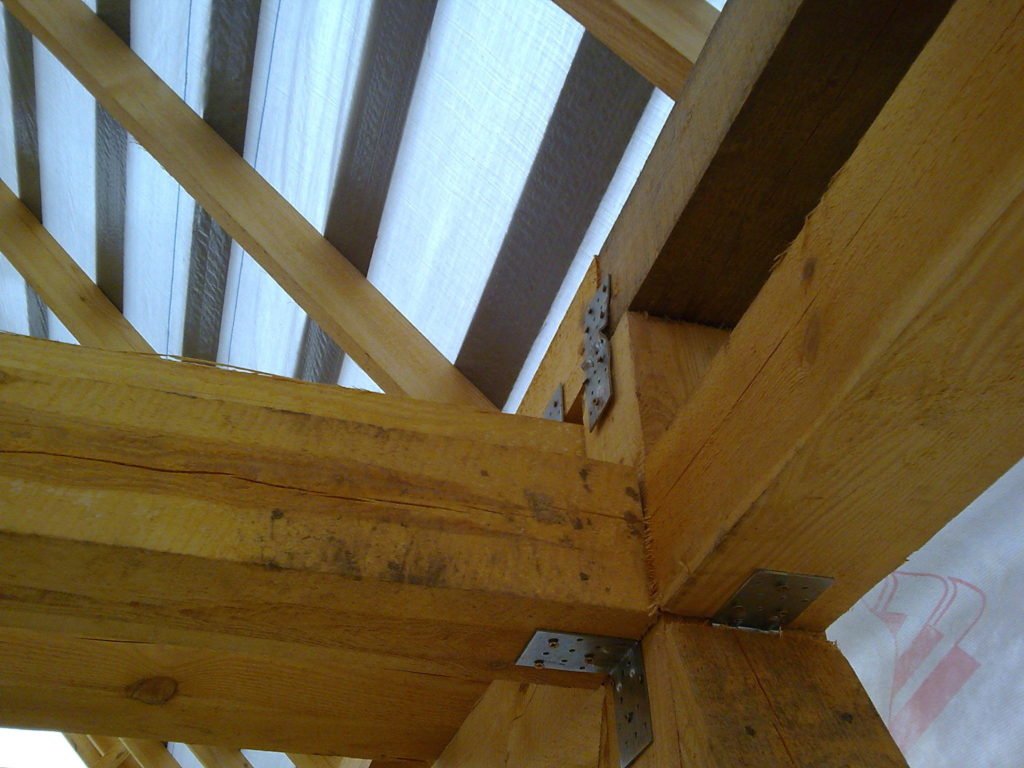

Важно при сборке каркаса проследить за соединением деталей, дополнительно закрепить элементы скобами и уголками.

Внутренние перегородки выполняются также из бруса 150х150 мм, прикрепляются дюбелями. Поверх брусьев, расположенных вертикально, устанавливаются продольные прогоны, к которым закрепляются деревянные перекрытия.

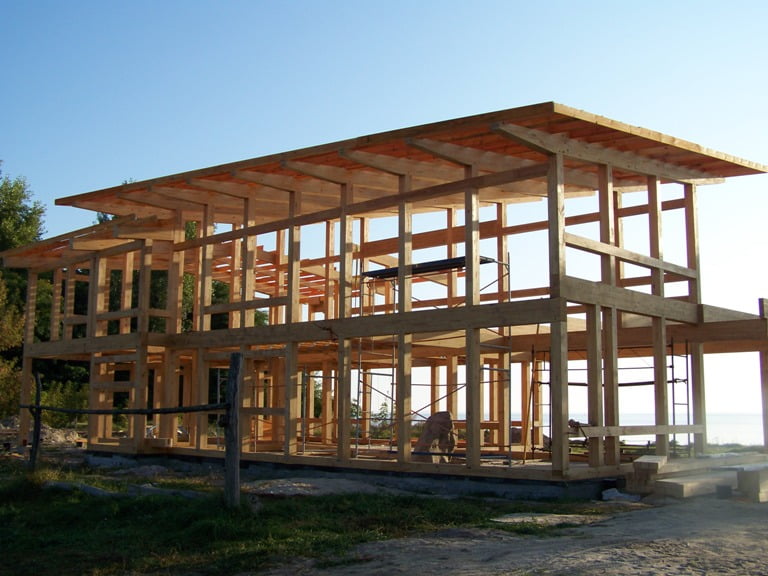

Угловые элементы каркаса укрепляются раскосами. После всех этапов приступают к кровельным работам.

Существует несколько видов сборки таких зданий.

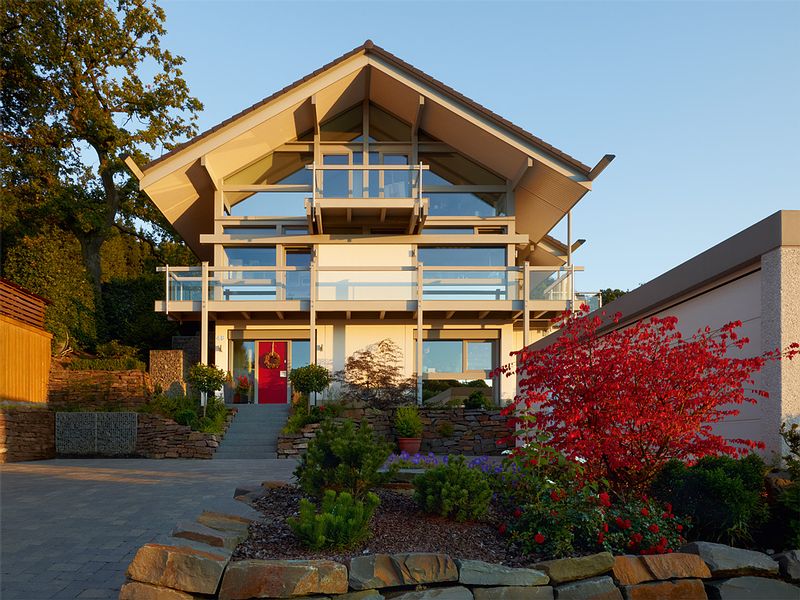

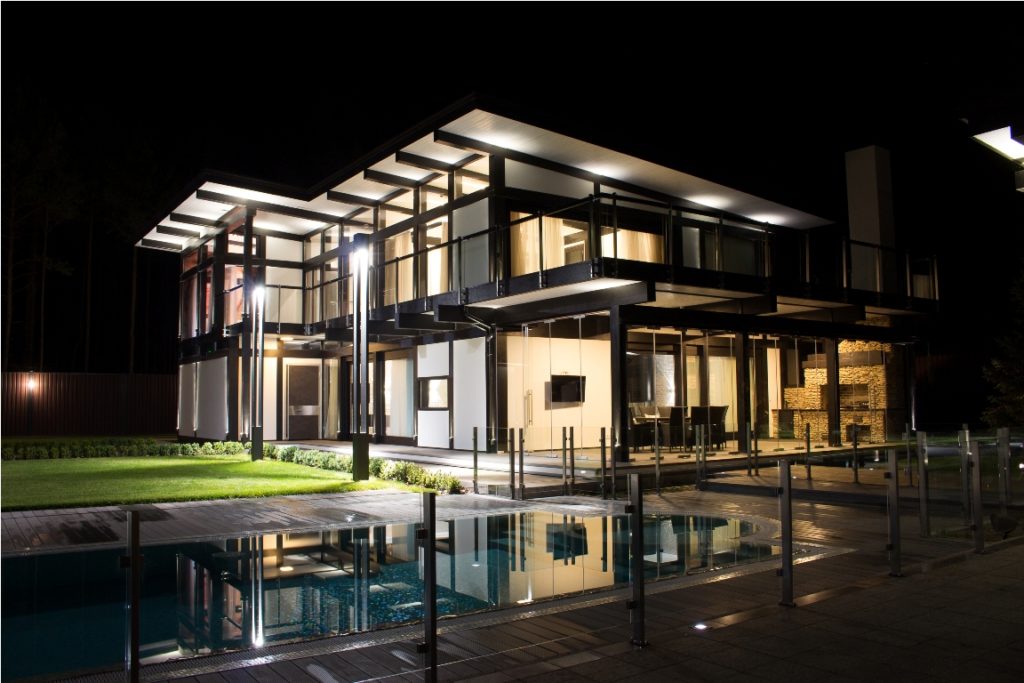

В домах устраивается обширное остекление, иногда их называют стеклянными домами.

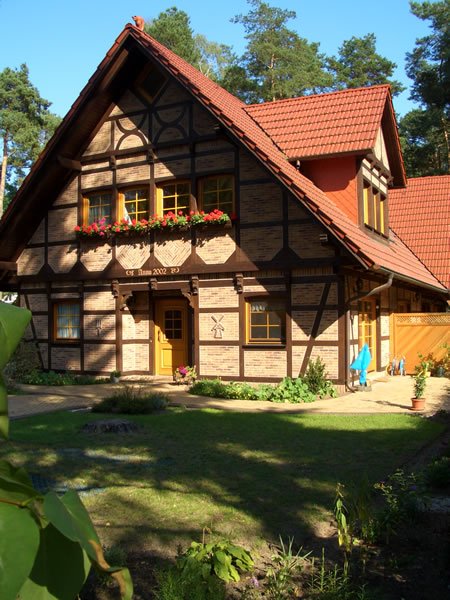

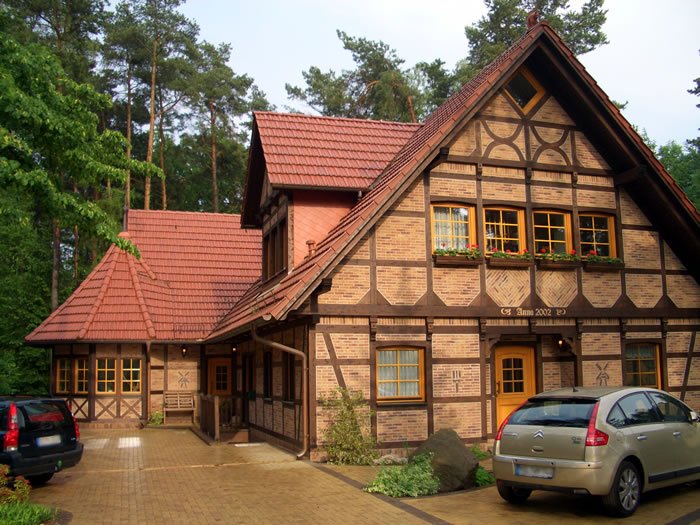

И фахверковые дома в классическом стиле.

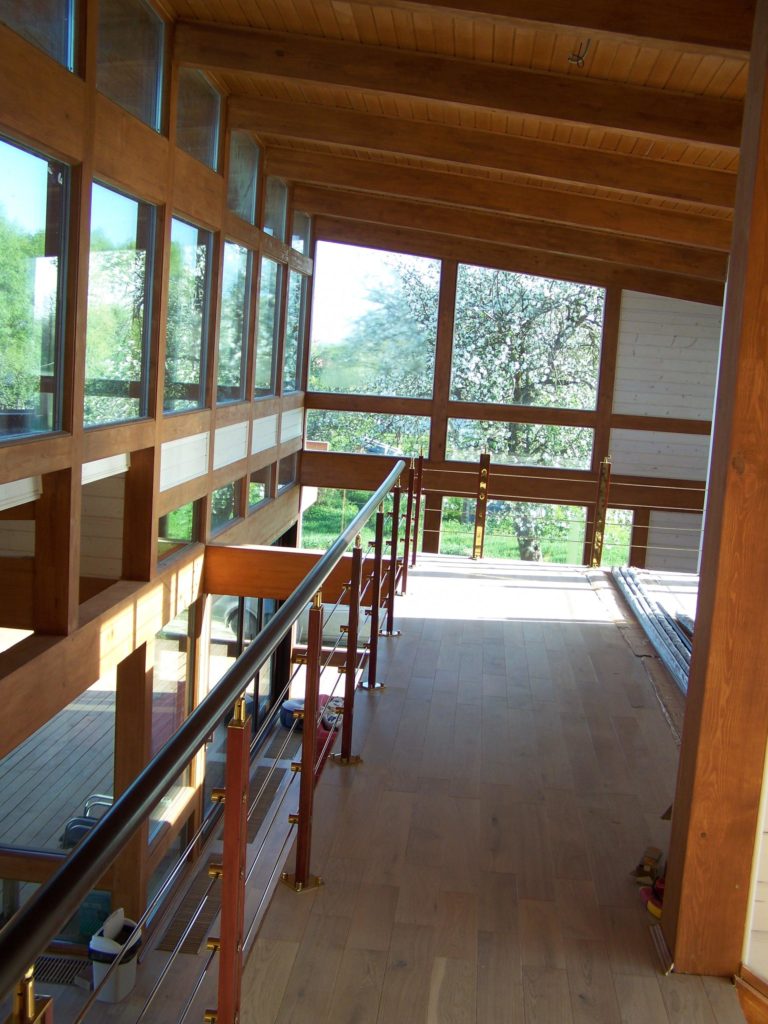

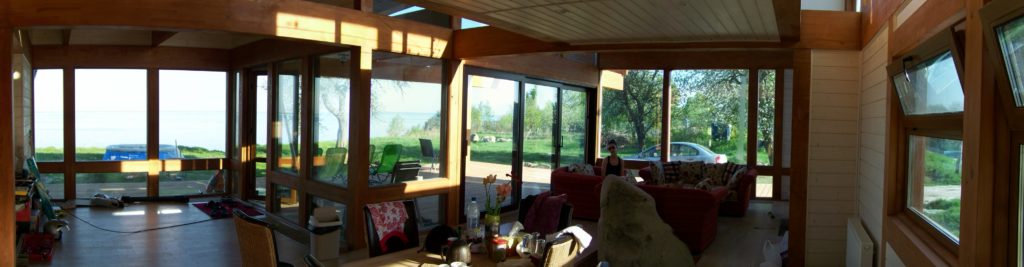

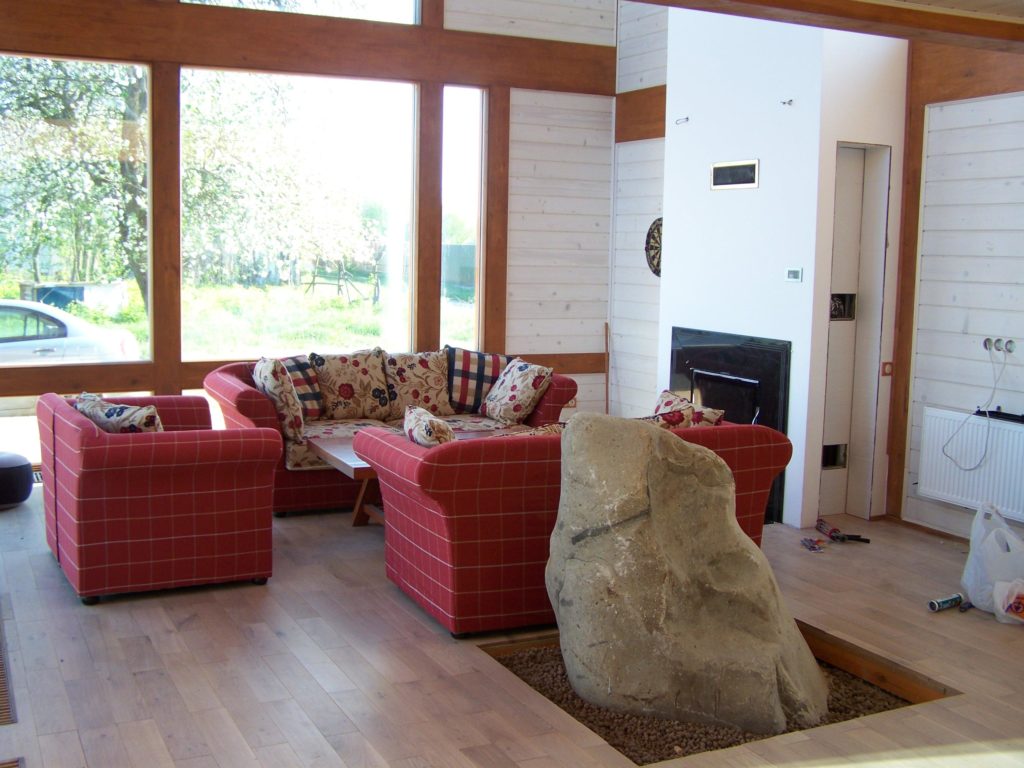

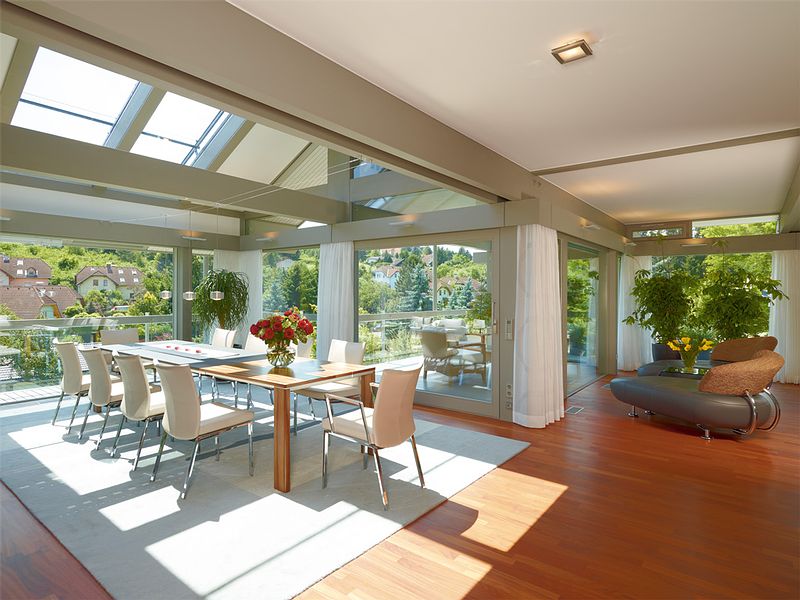

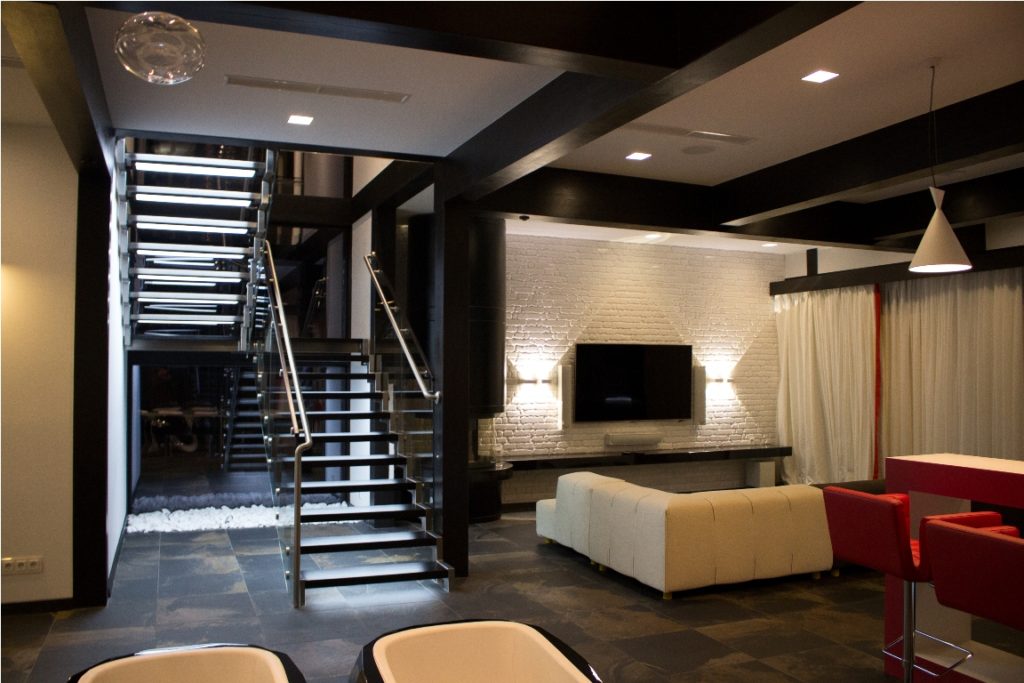

Интерьеры фахверковых домов. Фото.

Предлагаем посмотреть, как может выглядеть интерьер дома в стиле фахверк на фото примерах.

В заключение.

Для строительства современных фахверковых зданий необходимо привлекать бригаду специалистов, в одиночку будет справиться с такой технологией весьма трудно.

Сам процесс сборки нельзя назвать легким. Однако благодаря привезенным с завода готовым заготовкам, дом может быть возведен быстрее на две недели. Если выполнять работы самостоятельно, то необходимо обзавестись инструментом и инвентарем, сделать правильные расчеты, и отнестись к работе аккуратно и скрупулезно. При этом нужно изучить поэтапные работы строительства фахверковых зданий. Рекомендуется тщательно продумать проект дома, согласовав его со специалистами, и действовать по намеченному плану.

Строительство фахверк дома. Видео процесса.

Фахверк — это… Что такое Фахверк?

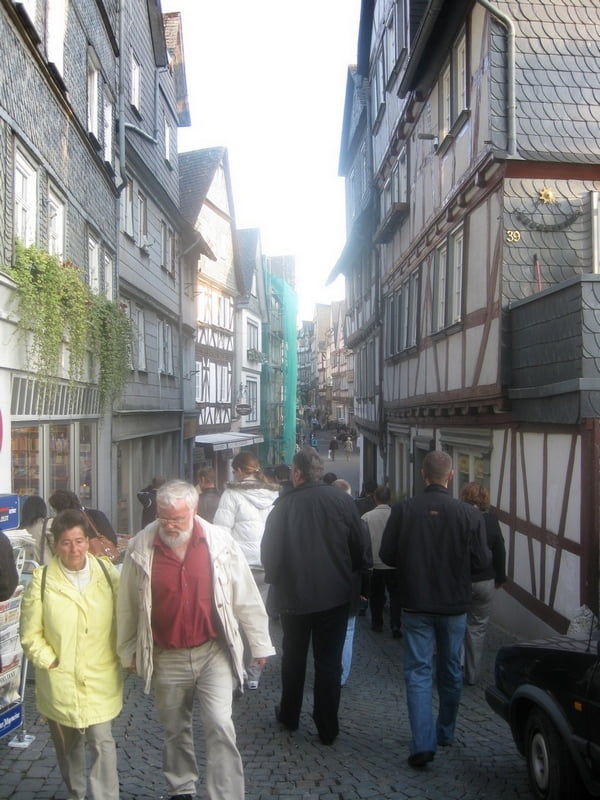

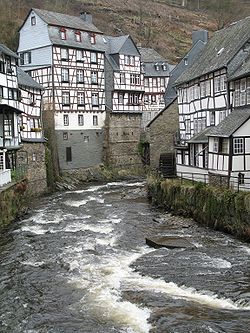

Фахверковые дома в Моншау, Германия

Фахверк (нем. Fachwerk — (каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок из древесины хвойных пород. Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появляется в XV веке в Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

Наиболее древним из дошедших до нас деревянных зданий каркасной конструкции является храм в Японии, построенный из кедра свыше 1300 лет назад^{[источник не указан 115 дней]}. Вообще, каркасный метод в этой стране использовался довольно широко, в частности, для строительства крепостей (а «каркасно-бумажный» тип жилого здания позволял жильцам выжить в случае тайфуна или землетрясения). В Германии существуют исторические сооружения, построенные в XIV веке, один из которых, датируемый 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение). Дом, построенный по фахверковой технологии, называется фахверкхаус.

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома человек строил везде, где только произрастали леса, и где уровень культуры и технического развития создавали благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путем было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция этажных выступов

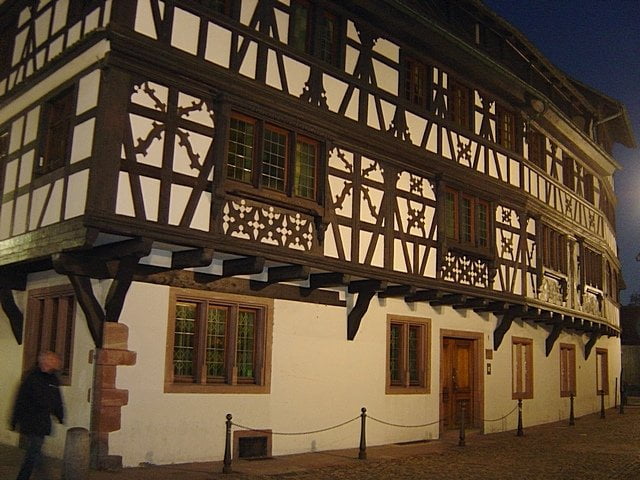

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна еще древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая ее с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась. Чтобы не испортить внешний вид деревянных элементов фахверка, последние можно предварительно оклеить малярным скотчем.

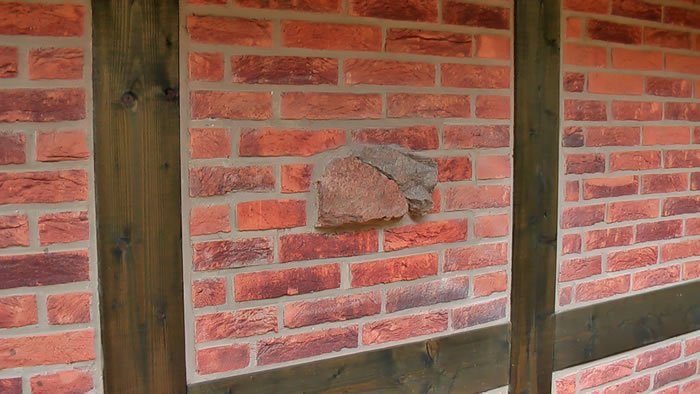

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трехгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трех-четырех рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

Ссылки

что это такое, виды и преимущества

Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.

Особенности разновидностей

Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.

Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.

Конструкция, классификация и преимущества фахверкового каркаса

Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:

торцевой;
продольный;
фахверковые металлоконструкции перегородок и внутренних стен.

Вот что говорят специалисты по поводу плюсов материала:

Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
Надежность металлического фахверка не имеет альтернатив.
Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.

Технология каркасной металлоконструкции для жилого дома

Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:

когда наружные стены выносятся за стойки, проще проходит остекление;
конструкция стены упрощается;
панелей требуется меньше;
фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.

Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:

Если приобрести готовые секции, на площадке не останется отходов от обрезки;
Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.

Установка фахверковой конструкции из металла

Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.

После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.

Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.

Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.

Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.

Видео: типы рам металлического каркаса

Закладка Постоянная ссылка.

Фахверк — что это?

Строительство фахверковым методом родилось, наверняка, как вынужденная мера в местностях, где качество грунта не всегда позволяло возвести мощный фундамент. Ведь предшественники современных каркасных строений, фахверковые дома, отличаются относительно малым весом несущих конструкций, то есть, собственно, каркаса особой формы.

История архитектурного течения

О давности возникновения такой архитектурной концепции можно судить по самым старым сохранившимся ныне фахверковым домам. Расположенное в германском городе Кведлинбурге здание, судя по историческим данным, стоит уже без малого семь веков. Во всяком случае, датируется его возведение первой половиной XIV столетия. И этот дом все еще стоит, а благодаря бережному уходу – и функционирует, хотя не в качестве жилья, а как музей, посвященный именно фахверку. Остроумное решение – само музейное здание является и самым наглядным экспонатом.

Фахверк

Но напрашивается вывод – раз здание, возведенное по фахверковой технологии, стоит уже почти семьсот лет, то, значит, к моменту его постройки такой способ строительства был уже проработан и проверен веками практики, проб и ошибок. Исходя из этого высказываются предположения, что на признанной родине фахверкового строительства – в Западной Европе – здания такого типа начали возводить приблизительно тысячу лет назад.

По сей день фахверковые здания можно увидеть во Франции, в Нидерландах, Бельгии, Великобритании, а особенно много их сохранилось на территории современной Германии. Кстати, и слово фахверк, теперь уже общепринятое для обозначения такого типа строительства и конструктивных элементов, имеет немецкие корни: fach – отсек или панель и werk – сооружение. В общем, сооружение из панелей. А фасады такого дома выглядели разделенными на множество отсеков, прямоугольных и треугольных, потому что каркасные элементы из бруса оставались видны на поверхности стен.

Суть необычной конструкции каркаса, где кроме горизонтальных и вертикальных элементов присутствуют еще диагональные, состоит в сочетании экономичности и прочности. Диагонально расположенные брусья фиксируют положение как минимум одного вертикального и одного горизонтального относительно друг друга, и получается относительно легкая прочная рама.

Для заполнения промежутков рам использовались самые разные материалы в зависимости от того, чем богата местность и насколько состоятелен владелец дома. Люди посостоятельнее могли позволить себе для таких вставок хороший кирпич или даже резные панели из дерева. Кто-то обходился глиной, смесью глины с камнями, даже саманом, то есть смесью навоза, соломы, сухого камыша, иногда с добавлением извести. Словом, по современным понятиям, стены умудрялись возводить из откровенного мусора. Но благодаря прочному деревянному каркасу и продуманно приготовленной смеси для заполнения даже эти «мусорные» стены надежно служили для защиты от непогоды по многу десятилетий. Важнее всего было обеспечить сохранность каркасным элементам.

Тонкости и сложности

Для создания прочных каркасов безымянные строители древности подбирали особые способы соединения элементов. Некоторые дома, построенные на слабых грунтах, постепенно проседали, нарушая геометрию стен. Однако соединения каркасных элементов выдерживали, хотя в стенах появлялись трещины. Практичные средневековые европейцы просто замазывали эти щели глиной и продолжали жить в доме.

Интересно, что большая часть материалов, использовавшихся для заполнения стен, обладает хорошими теплоизоляционными свойствами. Поэтому легкие и даже хрупкие с виду строения были достаточно теплыми, что позволяло экономить топливо в холодное время года.

Предполагается, что поначалу нижние брусья вкапывались прямиком в грунт, однако это приводило к гниению и разрушению самой ответственной части здания. Поэтому фахверковые дома обзавелись подобием каменного фундамента – под каждую стойку помещался большой камень. А первоначально использовавшиеся для каркаса бревна сменились отесанным до прямоугольного сечения брусом.

С усовершенствованием и развитием фахверковой техники строительства стали появляться и многоэтажные дома (порой аж до 4 этажей). Это было особенно ценно для жителей крупных городов с их высокой ценой на землю. Но позволить себе дом в 3-4 этажа могли, естественно, только состоятельные люди, которые даже возводили из камня не только фундамент, но и первый этаж, а также украшали стены и углы резными панелями, фигурками-барельефами, изображениями с сакральным смыслом. Некоторые изображения должны были уберечь дом от попадания молнии, другие – принести туда благополучие и изобилие, а кое-кто даже заказывал расписать панели цитатами из Библии.

Интересно, что относительная легкость и наличие каркаса давала возможность экономным горожанам немного обхитрить городские власти, увеличивая площадь верхних этажей по сравнению с нижними. Далеко не каждая техника строительства позволяет это осуществить, особенно при средневековом отсутствии подъемных кранов.

Достоинства и недостатки фахверкового строительства

Итак, исторически подтвержденные достоинства фахверковых домов

Разнообразие используемых материалов и доступность. Нет средств на кирпич – можно обойтись глиной, накопанной у речного берега и армированной камышом с того же самого берега. Есть поблизости хороший лес и древесина не дорога – можно позволить себе зашить саманные стены досками и т.д.
Высокие теплоизолирующие свойства и, как следствие, относительно недорогое отопление.
Небольшой вес несущих конструкций и наиболее распространенных материалов стен, благодаря чему дома можно возводить на слабых грунтах и без массивного дорогого фундамента.
Возможность расширения площади верхних этажей относительно нижних.

Недостатки традиционного фахверкового строительства

Повышенная опасность в случае возгорания. Ведь даже при негорючем наполнении стен прогорание деталей каркаса могло привести к обрушиванию.
Подверженность плесени и грибку, особенно в сыром климате, а также насекомым-древоточцам.
Недостаточность естественной вентиляции.

Старая идея на новый лад

Если для многих средневековых европейцев фахверковый дом был привычным и порой единственно возможным, то сегодня это – выбор людей креативно настроенных и чаще всего хорошо зарабатывающих.

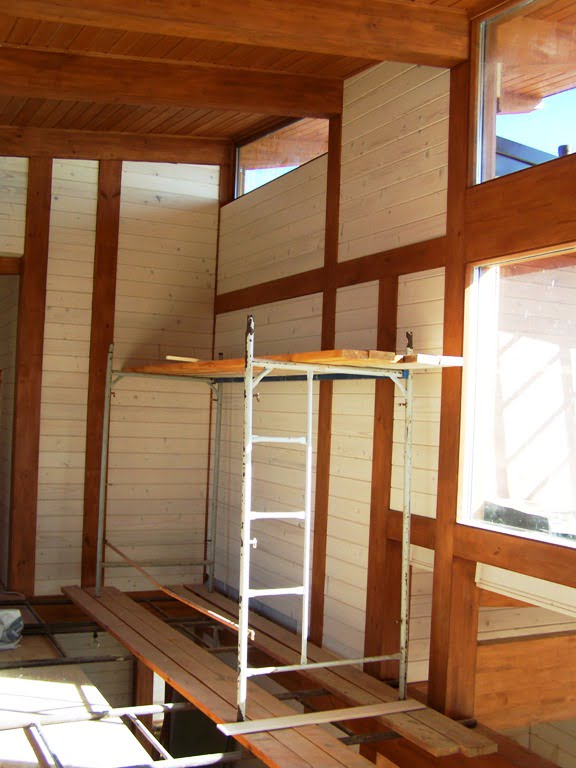

Сегодня фахверковое строительство использует удачную смесь старой концепции и современных возможностей. Для каркаса применяется более прочный клееный брус, для стен – современные утеплители и стеклопакеты. Применяется принудительная вентиляция, теплые полы и прочие достижения строительных технологий.

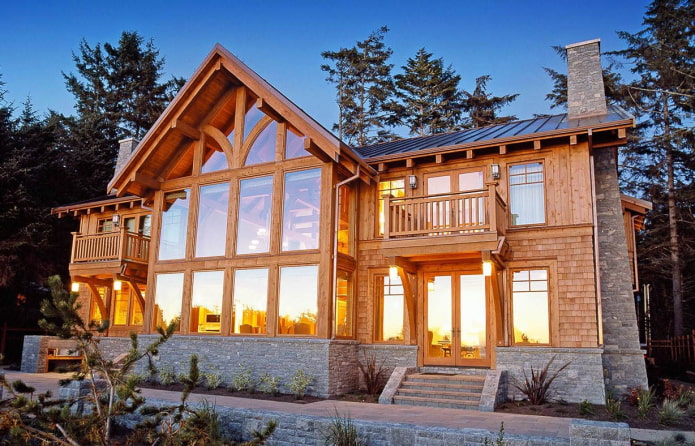

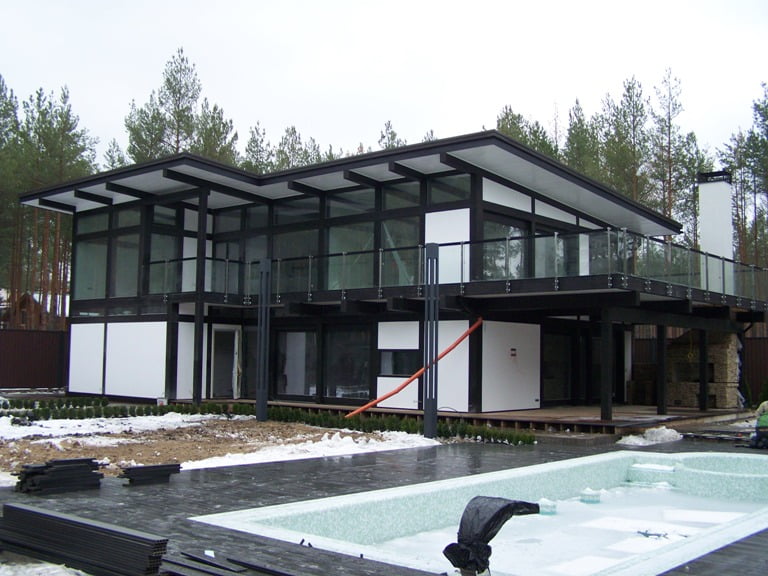

Популярность обрел вариант, когда значительная часть фасада является светопрозрачной: дом выглядит чрезвычайно эффектно и потребляет меньше электроэнергии для освещения. Однако это решение требует использования стеклопакетов с самыми высокими антивандальными и теплосберегающими качествами, да и жить в таком доме психологически комфортнее при условии, что он находится на огороженном участке.
