Евростандарт высоты выключателей и розеток: Расположение розеток и выключателей в помещении… — Inside

Содержание

Высота установки выключателей и розеток

Содержание

Стандарты для выключателей
Стандарты для розеток
Рекомендации по расположению розеток и выключателей
Процесс установки
Обязательные требования к расположению

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

Советский;
Евростандарт;
Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

Нож;
Отвертка;
Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

Зачистка проводов;
Установка подрозетника;
Подключение проводов;
Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

Удаление от труб отопления и газоснабжения на полметра;
Удаление от проемов и рамок на 10 сантиметров;
Удаление от мойки на метр;
Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Как подобрать люстру под интерьер
Как повесить люстру на натяжной потолок
Освещение в гараже светодиодное, автономное, ламповое
Как подключить люстру к двухклавишному выключателю

нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Содержание

Высота установки выключателей от пола
Как устанавливали раньше
Существующие евростандарты стандарты: есть ли такое понятие?
На каком расстоянии от пола вешают выключатели и розетки
В кухне и ванной
В детской комнате и спальне
В коридоре и гостиной
Удобство и практика: советы по установке
Полезное видео

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

для бойлера 1,5 м;
для фена, бритвы – 1 м;
для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;

110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

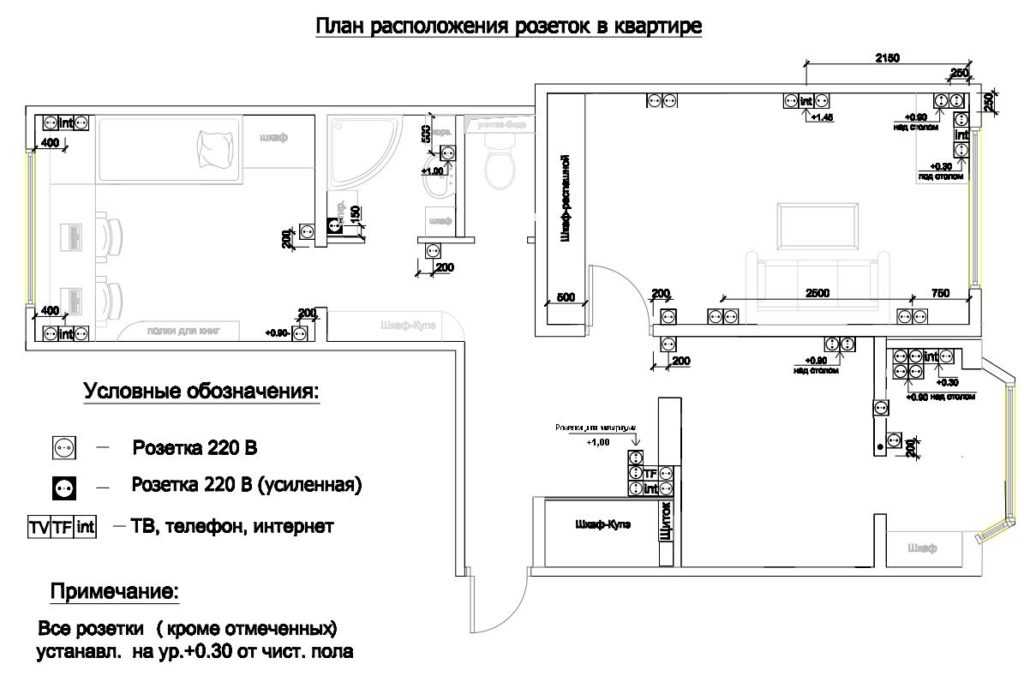

составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
на схеме пометить расположение бытовых приборов, записать их мощность;
отметить места, где имеется газопровод и водопровод;
отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Евростандарт высоты розеток и выключателей

Содержание

1 Евростандарт установки розеток и выключателей.
2 Советский стандарт установки розеток и выключателей.
3 Высота установки розеток и выключателей на кухне.
4 Высота установки розеток и выключателей в ванной комнате.
5 Рекомендации по высоте установки и расположению розеток и выключателей в спальне.
6 Развеиваем современный миф
7 Существующие упоминания в нормативах
8 Полезные рекомендации
- 8.1 Кухня
- 8.2 Ванная комната
- 8.3 Спальня
9 Подводим итог

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

монтажные высоты выключателей и розетокРекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО, что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

На что обратить внимание при выборе розеток

На самом деле не существует в строительстве, ни каких строгих правил по количеству и месту расположения розеток и выключателей ни в квартире, ни в частном доме. Но есть два документа, в которых говориться, как и где лучше размещать розетки и выключатели. Первый документ это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра. Второй документ Правила Устройства Электроустановок в нем говориться о правилах безопасности при установке розеток и выключателей. Нормируется расстояние от розеток и выключателей до газовых трубопроводов, оно должно быть не менее 50см. В ванных комнатах разрешается устанавливать розетки на расстоянии от 60см от раковин, ванн, душевых кабин и т.д. Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30мА (устройство защитного отключения).

Евростандарт установки розеток и выключателей.

В настоящее время в «моду» прочно вошел европейский стандарт установки розеток и выключателей, по которому розетки устанавливаются на высоте 30см от пола, а выключатели на высоте 90см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, да и взрослому даже не придется поднимать руку к выключателю ведь он на высоте руки. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу. Удобно!

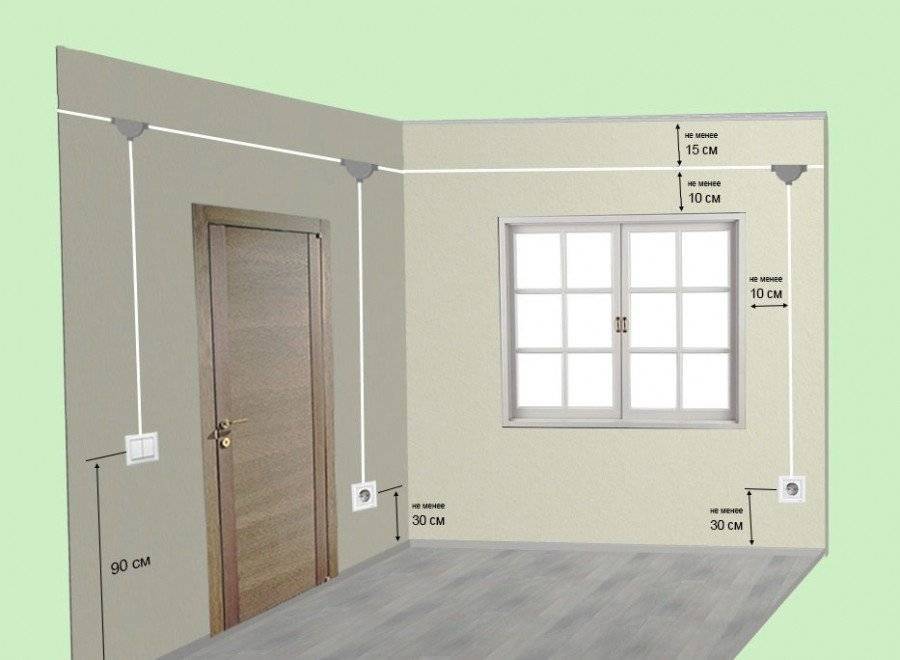

Рисунок 1. По евростандарту розетки устанавливаются на высоте 30 см, а выключатели 90 см от уровня пола.

Советский стандарт установки розеток и выключателей.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1.6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Высота установки розеток и выключателей на кухне.

Каких либо запретов и ограничений по высоте установки розеток и выключатели на кухне, как и в других комнатах не существует, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. В котором написано следующее.

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см. от дверного проема душевой кабины. Следовательно, и от раковины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.

Исходя из стандартных размеров кухонной мебели, сформировался некий стандарт по высоте установки розеток и выключателей на кухне. По которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, измельчителя отходов… Эта высота является оптимальной в плане доступа к розеткам, ведь подобраться к ним после установки «кухни» можно будет только снизу.

Второй уровень 110-130 см. от пола, на котором устанавливают розетки для подключения чайника, блендера, мультиварки, микроволновой печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см. от пола, здесь устанавливаются розетки для подключения вытяжки и подсветки. Данная высота так же выбрана с учетом возможности доступа к розеткам. Достаточно лишь встать на стул и розетки у Вас перед глазами. А стоя на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки устанавливаются на трех уровнях. Выключатели можно установить как по евростандарту, так и по советскому стандарту.

Высота установки розеток и выключателей в ванной комнате.

Ванная комната является помещением с повышенной влажностью, поэтому все устанавливаемые в ванной розетки должны быть подключены через УЗО и иметь степень защиты от влаги не менее IP44, с брызгозащитной крышкой на пружине, этого требует от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, еще раз повторюсь необходимо на расстоянии не менее 60 см от раковин, душевых кабин. Так же не допускается установка розеток под и над раковиной. А вот высоту установки розеток нужно выбрать так, чтобы Вам было максимально удобно пользоваться такими бытовыми приборами как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см. от душевой кабины и раковины, и подключаются через УЗО, в соответствии с требованием ПУЭ.

Рекомендации по высоте установки и расположению розеток и выключателей в спальне.

Мои клиенты меня часто спрашивают где устанавливать розетки и выключатели в спальне? На основе личного опыта я даю следующие рекомендации, в основе которых заложен комфорт и удобство использования. Например, если будет установлена двуспальная кровать подойдет вариант, когда по обе стороны от кровати установлено по розетке и двухклавишному выключателю на высоте 70 см от пола. Розетки для того чтобы лежа на кровати можно было подключить к примеру телефон на зарядку а выключатели чтобы не вставая с кровати включить или выключить свет в комнате или бра.

Рисунок 5. В спальне высоту розеток и выключателей выбираем исходя из условий комфорта и удобства пользования.

В такой схеме можно полноценно управлять освещением из трех мест один выключатель традиционно устанавливается на входе а два других по обе стороны кровати как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить Вам к просмотру видео о том, как точно не нужно устанавливать розетки и выключатели в квартире. В данном ролике приведены конкретные примеры самых распространенных ошибок во всех комнатах квартиры. Присмотр данного видео поможет избежать проблем и ошибок, ведь после монтажа все переделывать ох как не хочется!

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
ГОСТ Р 50571.11-96
СП 31-110-2003

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Рекомендуем использовать следующие значения:

для подключения электрического бойлера на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками, а не покупать его в магазине!

Материалы по теме:

Светильники для ванной комнаты
Как найти провод в стене
На какой высоте вешать бра

Высота выключателей и розеток по евростандарту

Содержание

1 Развеиваем современный миф
2 Существующие упоминания в нормативах
3 Полезные рекомендации
- 3.1 Кухня
- 3.2 Ванная комната
- 3.3 Спальня
4 Подводим итог
5 Евростандарт в установке розеток и выключателей
6 Установка выключателей
7 Установка розеток
8 Рекомендации по установке
9 Розетки на кухне. Общие нормы
10 Нормативная документация
11 Монтаж электрики

Развеиваем современный миф

Существующие упоминания в нормативах

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
ГОСТ Р 50571.11-96
СП 31-110-2003

Полезные рекомендации

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Рекомендуем использовать следующие значения:

для подключения электрического бойлера на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Спальня

Подводим итог

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Материалы по теме:

Светильники для ванной комнаты
Как найти провод в стене
На какой высоте вешать бра

Установка по евростандарту, ГОСТУ или удобству

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл. 6.6.30 Правил Установки Электроустановок.

Идеальный вариант, установка штепсельных розеток

На что обратить внимание при выборе розеток

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в установке розеток и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно. При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота установки розеток и выключателей (евростандарт) – это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

— Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель. Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

— Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

— Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

— Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

— Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода. При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию. Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские – от 10 до 16 А, что увеличивает возможность использования различной техники.

Розетки на кухне. Общие нормы

Высота установки выключателей и розеток на кухне – это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

— За рабочим столом высота розеток от пола 10 см.

— Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

— Провод от прибора до розетки не должен быть длиннее 150 см.

— От вытяжки до прибора не должно быть больше 20 см.

— Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

— Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей. Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола. Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток – залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно монтаж розеток и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

— Значительно улучшается дизайн.

— Можно увеличить количество необходимых розеток.

— Расположение приборов выбирается с учетом расстановки мебели.

— Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

— Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

— Мощность и надежность проводки увеличиваются.

Высота установки розеток и выключателей: ПУЭ, ГОСТ

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Содержание:

Существующие нормативы
Различие советского и европейского стандартов
В условиях кухни
Ванная комната
В спальной

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Высота выключателя от пола по евростандарту. На какой высоте выключатель от пола

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Советский стандарт установки выключателей

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола. Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Похожие материалы на сайте:

Как закрепить выпадающую розетку
Высота розетки для вытяжки
Розетка и выключатель в одном блоке
Количество розеток на кухне

Установка розеток и выключателей по евростандарту. Высота установки розеток и выключателей, правила и нормы расположения Высота установки выключателей

Размещение электроарматуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать их удобному и безопасному использованию. При этом точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Одним из важных параметров размещения светильников на стене является высота установки розеток и выключателей от пола.

Существование каких-то строгих стандартов по установке розеток и выключателей вряд ли кто-то подтвердит. В нормативном перечне есть два документа, которые решают этот вопрос – это Свод правил устройства и устройства электроустановок – СП 31-110-2003 и Правила устройства электроустановок – ПУЭ-7.

В этой документации даны рекомендации по высоте установки розеток и выключателей. То же самое относится и к мифу о существовании некоего «твердого европейского стандарта» в этом отношении. В старых домах советской постройки придерживались определенных норм размещения розеток и выключателей по высоте от пола помещения.

Типы розеток

В России в общественных зданиях используется электросеть напряжением 220 — 240 вольт. Это связано с тем, что сила тока не превышает 16 А. Розетки используются для подключения бытовой и офисной техники. Обычно арматура имеет две розетки (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливается дополнительная клемма заземления.

Тип установки и типы розеток

Розетки различают по типу установки:

Накладные расходы.
Встроенный.

Накладная

Накладная арматура применяется для наружной электропроводки. Такие формы ограждений используются в помещениях с проводкой, расположенной на поверхности стенового ограждения. Наружную проводку устраивают в помещениях с деревянными стенами или в сдаваемых в аренду офисах. Новый жилец стремится приспособить проводку под свои нужды. Провести наружную проводку намного проще, чем штробить стену и делать косметический ремонт в помещении.

Основание гнезда имеет монтажные отверстия для винтов или дюбелей. Закрепив клеммную колодку, к ней подключают провода. Затем прикручивается корпус розетки. Накладные устройства обычно изготавливаются в одинарном исполнении.

Встраиваемый

Клеммный разъем розетки для скрытой проводки размещается в коробке, утопленной в стену. В стене сверлятся или пробиваются круглые отверстия, в которые вставляются коробки с проводами. Кроме двух проводов электрической сети можно подключить третий провод заземления.

Корпуса арматуры могут иметь несколько пар разъемных отверстий. В продаже есть одиночные розетки, которые можно сгруппировать, заключив в общую декоративную рамку.

Такие группы электрических разъемов устанавливаются как горизонтально, так и вертикально. Помимо этих видов встраиваемых соединителей, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенность дистанционной конструкции в том, что катушка с проводом спрятана в стене. Разъем вынимается из розетки и вытягивается на необходимую длину – до 3-х и более метров.

Дополнительные опции

В торговой сети представлены розетки с различными дополнительными функциями — корпуса с подсветкой, выталкиватель вилки, водонепроницаемая крышка и другие.

Кроме того, розетки оснащены устройствами защитного отключения, отключающими питание при обнаружении несанкционированной утечки электроэнергии. Светильники с таймером отключают подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без собственного устройства. Розетка может отображать на своей панели количество потребляемой энергии в ваттах.

Имеются конструкции с запорным устройством, закрывающим контактные отверстия. Их используют там, где могут быть маленькие дети. Аксессуары могут иметь USB-вход для подзарядки гаджетов.

Розетки другого назначения

В группы разъемов входят розетки с разъемами для подключения кабельного интернета и ТВ-сигнала. Такие конструкции устанавливаются и в одинарном варианте.

Типы выключателей

Выключатели бытовые вместе с розетками составляют комплекс электрооборудования жилых и общественных зданий.

По способу установки выключатели бывают накладными и встроенными. Установка устройств происходит так же, как и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно выделить устройства по принципу их действия:

Клавиатуры.
Вертлюг.
Кнопка.
Датчики движения.
Сенсорный.
Беспроводная связь.
Диммеры.

Клавиатуры

Наиболее распространенными устройствами являются клавишные переключатели. Они просты в обращении. Их внешняя форма исполнения может быть различной конструкции. Стандартные устройства изготавливаются в виде одно-, двух- и трехклавишного исполнения. С их помощью можно включать определенные группы лампочек в потолочных и настенных светильниках (люстрах, бра). Монтаж и замена выключателей этого типа выполняется легко и просто.

Вертлюг

Эти устройства давно сняты с производства. Их можно встретить в старых домах, производственных помещениях. Следует отметить, что поворотные переключатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн прибора оставляет желать лучшего. Их работа сопровождается громкими щелчками.

кнопочный

Принцип работы устройства заключается в том, что под ключ устанавливается микропереключатель. Включение света осуществляется беззвучным нажатием пальца на верхнюю панель устройства.

Датчики движения

Выключатели с датчиками движения устанавливаются в проходных помещениях (коридоры, лестничные клетки). Они могут быть прямолинейного действия, с большим углом обзора, и кругового – с обзором на 360 градусов.

Устройство оснащено таймером, который устанавливает время включения света. Использование таких устройств приносит существенную экономию затрат на электроэнергию и значительно продлевает срок службы лампочек.

Touch

Встроенная микросхема под верхней панелью переключателя срабатывает при легком касании поверхности устройства рукой. Использование таких устройств исключает возникновение короткого замыкания, что сказывается на увеличении срока службы ламп.

Беспроводная связь

Корпус переключателя содержит инфракрасный приемник, подключенный к реле. Посылаемый сигнал в виде луча инфракрасного спектра от пульта управления «заставляет» реле размыкать или замыкать контакты.

Дальность действия пульта от 20 до 25 метров. С помощью этой системы освещением можно управлять из любой точки помещения.

Диммеры

Выключатели оснащены датчиками, реагирующими на степень естественного освещения в помещении. В сумерках или в пасмурную погоду датчик подает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная особенности строения электрофурнитуры, можно спланировать их расположение по высоте от пола. Примерное расположение электроприборов также зависит от назначения помещения. Все высоты электроприборов – это расстояние от пола до центра передней панели арматуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего расположить в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки дверного замка. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека движется на одной высоте с ручкой и выключателем. Даже в темноте можно быстро включить свет.

Клавиатурные, точечные, сенсорные или сенсорные выключатели монтируются в коридоре. Устройство с датчиком движения устанавливается под потолком.

Розетка установлена в коридоре для подключения пылесоса. Чтобы шнур не провисал, розетку располагают на высоте 150 – 200 мм от пола. Если коридор достаточно длинный, то устанавливаются две розетки.

Холл

В гостиной выключатель верхнего света устанавливается на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для изменения интенсивности освещения комнаты используются двухпозиционные выключатели. Одна клавиша включает три лампы, а другая включает две другие лампы.

Модели выключателей для гостиной могут быть клавишными, точечными, сенсорными. В больших залах часто устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электроприборов и оборудования. Розетка питания спрятана за корпусом телевизора, музыкального центра и тому подобного. Если оборудование устанавливается на стол или на мебельную полку, розетка размещается на высоте устройства.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подключается к розетке на уровне внутреннего блока. В крайнем случае розетку размещают за корпусом мягкой мебели. Высота точки питания может быть установлена на усмотрение арендодателя.

Спальня

Прикроватные тумбочки обычно ставятся в изголовье двуспальной мебели с обеих сторон. Над ними размещают бра. Для удобства над каждой тумбочкой установлены розетки. Если стандартная высота прикроватной мебели составляет примерно 53 – 55 см от пола, то место соединения размещают немного выше поверхности тумбы на уровне 60 – 65 см от пола.

Двойные розетки расположены так, что можно одновременно подключить освещение и зарядное устройство для телефона или ноутбука. Коннекторы используются для временного подключения бытовых приборов, таких как утюг или пылесос.

Верхний свет в спальне используется редко, поэтому выключатель устанавливаю на той же высоте, что и в прихожей. Для верхнего света используются все типы выключателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливается на стандартной высоте 80-90 см от пола. Розетка размещается над столом на высоте 70–80 см от пола. Для защиты ребенка от случайного поражения электрическим током розетка устанавливается с запорным устройством.

Кухня

Высота стола со встроенными шкафами и ящиками 85–87 см. Блоки розеток устанавливаются над столом. Количество разъемов в блоке зависит от потребности в питании нескольких кухонных электроприборов (электрочайник, кухонный комбайн, кофемолка и др. ). Чтобы шнуры приборов не перегибались резко, розетки располагают на высоте 160–170 мм от поверхности стола. Розетка для холодильника установлена в задней части корпуса агрегата – на высоте 9 м.00 мм.

Выключатель кухонного верхнего освещения устанавливается снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Навесные переключатели клавишного, точечного и сенсорного типа.

Ванная

Над раковиной со стороны зеркала, на высоте 80 см от пола, устанавливаются одна или две розетки для электробритвы, фена и вытяжного вентилятора.

Для джакузи и вертикального душа розетки располагают на высоте от 50 до 80 см от пола. Розетки должны быть с водонепроницаемыми крышками.

Выключатель с ключом или другого типа устанавливаю снаружи санузла на стандартной высоте 800–900 мм.

Прежде чем расставлять мебель и бытовую технику, необходимо разработать проект электропроводки в помещениях нового дома или ремонтируемой квартиры.

Необходимо задать горизонтальные и вертикальные размеры положения розеток и выключателей. В каждом случае определите модели и типы R&V.

Полезно составить спецификацию электроарматуры. Это поможет вам сориентироваться при покупке R&V — как по модели, так и по формату цены.

Если в доме есть маленькие дети, учитывайте это обстоятельство при определении высоты расположения тех или иных моделей R&V.

Датчики движения и диммеры могут значительно сэкономить на счетах за электроэнергию.

Конструкция вертикальных ограждений помещений поможет выбрать тип установки устройств электроснабжения — накладной или встроенный РВВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотнести с «евростандартом» или другими требованиями, главное, чтобы высота установки соответствовала двум вышеуказанным условиям – безопасности и комфорту.

Устройство новой или замена старой проводки всегда связано с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии должны быть установлены выключатели. На данный момент не существует единых правил и положений, поэтому в каждом отдельном случае нужно разбираться более подробно.

Стандарты, СНиПы, регламенты — где найти точный ответ?

Нельзя сказать, что есть точные рекомендации, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра была 90–100 см от пола, а во втором 150–170 см. На самом деле в этих значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать любой прибор, находящийся в розетке, не нужно было наклоняться. Кроме того, такое расположение источников питания способствовало тому, что мебель можно было разместить в любом месте комнаты, что особенно важно в стесненных условиях проживания.

В настоящее время во многих новых панельных домах еще можно встретить такое стандартное размещение. В нашем обиходе распространено слово «евростандарт», но на самом деле такого единого понятия не существует. Дело в том, что в каждой отдельной стране Европы действуют свои правила размещения блоков питания, не говоря уже о том, что некоторые из них имеют вдобавок отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимается установка розеток на высоте 30–40 см от пола и установка выключателей на высоте от 80 см до одного метра. При этом отсутствуют рекомендации относительно их расположения в помещениях. Такое расположение розеток не очень удобно, так как для включения устройства постоянно приходится нагибаться, а проводов, висящих на стенах в комнате, нет.

Что касается российских норм и правил, таких как ПУЭ, ГОСТ Р 50571. 11-96, СП 31-110-2003 и др., то существует несколько основных положений, дающих рекомендации по установке розеток и выключателей:

в ванная комната, источники электричества должны находиться на расстоянии не менее 60 см от душевых дверей и кранов;
не допускается их размещение над и под раковинами;
в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
расстояние розеток и выключателей от газопроводов должно быть не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет сведений о том, где их лучше разместить относительно расстановки мебели в помещении и наличия той или иной техники. Однако этот факт позволяет домовладельцам устанавливать блоки питания в том месте, где им удобнее, а также дает возможность монтировать то их количество, которое они считают необходимым. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы без необходимости не использовать в домашнем хозяйстве сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки на кухне — как все предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно найти микроволновую печь, электрочайник, тостер, посудомоечную машину и многое другое. Но для каждого из этих устройств важно учитывать правильное расположение розеток. Кроме того, важно учитывать расположение мебели и самого кухонного гарнитура. А если к этому добавить водопроводные и газопроводы, то вопрос правильной разводки становится особенно актуальным. Перед началом работ по обустройству электропроводки необходимо составить подробный план электропроводки с точным указанием каждого пункта относительно мебели, окон, дверей и коммуникаций.

Чтобы розетки и выключатели были практичными и максимально доступными, необходимо следовать некоторым рекомендациям, основанным на многолетнем опыте электриков и домашних мастеров. Во-первых, следует отметить, что в настоящее время выпускается большое количество оборудования с достаточно короткой длиной шнура. Сюда входят холодильник, посудомоечная машина, плита. Для этих устройств оптимальным будет расположение розеток на высоте 10–20 см от чистового напольного покрытия. Так как они постоянно подключены к сети, такое расстояние от пола до розетки позволит не провисать шнуру.

Для подключения мелкой кухонной техники, такой как электрическая мясорубка, тостер, мультиварка, миксер и др. , рекомендуется монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае их будет удобно использовать, разместив на поверхности стола. Если на кухне есть встроенная техника, то источники питания должны располагаться не непосредственно за самой техникой, а за соседними шкафами, а в задних стенках мебели нужно сделать отверстия, чтобы был свободный доступ для поворота это от. Оптимальная высота очков — 30–60 см от пола.

При установке розеток и выключателей над столешницей они должны располагаться на расстоянии не менее 60 см от источника воды.

При установке вытяжки на кухне розетка для нее монтируется на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, при этом важно учитывать тот момент, что точка должна располагаться со стороны вентиляционной трубы, обеспечивая к ней свободный доступ. Над верхними шкафами кухонного гарнитура можно разместить розетки для встроенных в верхний ряд мебели осветительных приборов и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Также можно разместить выход для вентилятора, если он встроен в вентиляционный канал. Таким образом, все розетки можно условно разделить на три уровня: нижний, средний и верхний.

Такой подход к расстановке проводки позволяет грамотно распределить точки по стенам кухни для их рационального использования. Кроме того, есть хорошая возможность прокладки проводки по отношению к мощности используемых приборов, ведь для некоторых из них рекомендуется подвести отдельную линию к электрощиту. Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то их обычно располагают со стороны открытой части двери на расстоянии опущенной руки, а это обычно 80–100 см.

Можно ли ставить розетки в ванной?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, а сегодня иметь розетку в ванной комнате просто необходимо, и их количество не ограничивается одной. Посудите сами, первым делом необходимо выделить персональную точку для стиральной машины, так как использовать удлинитель для подключения техники не рекомендуется в принципе. Желательно, если для него будет полностью выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства его расположение рекомендуется на высоте одного метра. Это сделано для того, чтобы в любой момент можно было отключить устройство от сети.

В домах, где за горячее водоснабжение отвечает котел, для него необходимо выделить отдельную линию с УЗО и розеткой, расположенной в непосредственной близости от прибора. Также допускается установка блоков розеток над столешницей в ванной комнате. Их используют для фенов, электробритв и другой мелкой бытовой техники. Важным ограничением при их установке является то, что они должны располагаться на расстоянии не менее 60 см от источника воды. Все розетки в ванной должны быть выполнены с заземлением и влагозащитным экраном, который защитит их от брызг.

При выборе розетки необходимо обращать внимание на маркировку. Выглядит это так: IP XY, где Х — степень защиты от пыли. Y – степень защиты от влаги (для использования в ванной нужно покупать модели с номером не ниже 4). Сила тока приобретаемого изделия должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно только для маломощного оборудования. При подсоединении к розеткам необходимо соблюдать осторожность и использовать медный кабель с тремя жилами (фаза, ноль и земля) сечением 2,5 мм.

Кабель должен быть проложен непосредственно от распределительного щита, то есть в санузел должна быть выделена отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность случайного повреждения и контакта с водой. Установке розеток в ванной должен предшествовать грамотно разработанный проект, в котором все расстояния будут вымерены до сантиметра. Только в этом случае можно безопасно пользоваться оборудованием и проводить водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед входом в них. Высота установки выключателей обычно начинается от 80 см.

Жилые комнаты — розеток много не бывает

Грамотная проводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасит себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, как в типовых новостройках, так и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало. Отсюда и перегрузки в электросети, бесчисленные перебои с электричеством. И, что еще хуже, пожары. Поэтому, продумав дизайн помещения, обязательно следует продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, разместите точки питания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить время.

Итак, давайте посмотрим на расположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на кровати. Если это семейная кровать, то по обе стороны от нее необходимо разместить блок розеток. Их расстояние от пола будет зависеть от нескольких факторов. Если прикроватные тумбочки ставят вплотную к кровати, то розетки удобно размещать с отступом вверх от них 10-15 см. Если прикроватные тумбочки не предусмотрены, то выбирают любое место возле кровати на расстоянии 30–90 см от готового напольного покрытия.

Рядом с розетками в этом блоке разместить выключатели надкроватных бра и общего света. Если вы планируете разместить светильники на прикроватных тумбочках возле кровати, то вам обязательно стоит добавить для них дополнительную розетку. Это правило касается и расположения розеток по обеим сторонам дивана в гостиной. Бра редко используются в залах, а вот торшеры встречаются довольно часто, поэтому дополнительная розетка на расстоянии 30 см от пола для подключения устройства будет кстати.

Помимо розеток 220 В установите специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт-часов и прочего.

Для телевизора, если он будет висеть на стене, оборудуется блок из пяти розеток на расстоянии 130 см от пола. Или 30–60 см от пола, если для него подготовлено место на низкой тумбе. Блок состоит из 3 электрических розеток, антенного разъема и подключения к Интернету. Обустраивая рабочее место, нужно предусмотреть два блока розеток. Первая расположена над поверхностью стола (это примерно 90 см от пола, а второй делается всего в 30 см от пола). К нему будет подключен стационарный компьютер.

Если в комнате предполагается установка туалетного столика, что особенно актуально в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от пол. При монтаже электропроводки не забудьте поставить по периметру комнаты несколько блоков розеток для подключения пылесоса, увлажнителя и других приборов. Выключатели располагают, как правило, в подъезде возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для большего удобства не забудьте установить резервные (проходные) выключатели для управления светом, особенно если ваше освещение не привязано к смартфону или пульту.

Где еще нужны розетки в доме

При планировании электропроводки нельзя упускать из виду такие помещения, как балкон, прихожая, кладовая и т.п., т.к. важная роль. Начнем с прихожей – первой комнаты, которая встречает каждого, кто приходит в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна быть 75–90 см. Что касается розеток, то если размеры этой комнаты небольшие, то одной двойной розетки будет достаточно для подключения пылесоса и сушилки для обуви. Если коридор удлиненный, то можно предусмотреть по блоку розеток с каждой из его сторон. Их расстояние от пола составляет 30–40 см, но если вам это неудобно, то вы можете выбрать этот показатель самостоятельно, в зависимости от личных предпочтений.

Если вы планируете обустроить на балконе рабочую зону или зону отдыха, то вам также следует позаботиться об обустройстве там источников питания. Если вы планируете разместить стол для работы, то, как уже было описано выше, установите два блока розеток на разной высоте. Если помещение будет использоваться только для отдыха, будет достаточно 1-2 блоков розеток на высоте 30 см сверху.

Если вы планируете установить в квартире кондиционер, то предусмотрите для него выход, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту не всем удобна. При монтаже проводки и определении мест для будущих источников питания в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

При выполнении электромонтажных работ большое значение имеет высота расположения розеток от пола и уровень выключателей. Эргономичное расположение точек питания делает дом более комфортным и удобным для каждого жильца, включая детей и людей с ограниченными возможностями.

Регламентируемые нормы

При выборе расположения розеток необходимо учитывать нормы ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописывается в инструкциях по ПУЭ, ГОСТ, СП. При выполнении работ следует руководствоваться вышеуказанными нормами.

Регламент выглядит так:

от газопровода и батарей отопления, точки питания удалены не менее чем на 40 см;
высота выключателя от пола — 1 м;
в ванной, розетки вынесены на 60 см от душа, раковины, биде или ванны;
от дверного косяка, точки питания перенесены на 10-15 см.

При установке розеток в ванной обязательно их подключение через УЗО.

Требования ГОСТ и СП

Требования к установке розеток и выключателей согласно ГОСТ:

расположение розеток и выключателей определяется собственником дома/заказчиком;
На 4 м2 жилой площади должна быть одна розетка;
в коридоре — по одному на каждые 10 м2.

СП также предписывает определенные нормы электромонтажных работ:

выключатели в помещениях рекомендуется поднимать от пола на уровень 1-1,5 м;
если вопрос о детских учреждениях — расстояние увеличивается до 1,8 м;
в пунктах общепита, пищевых производствах монтируются от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень расположения розеток/выключателей для конкретного объекта.

Установка розеток по евростандарту

Согласно популярным в последнее время европейским стандартам электропроводки, все выключатели лучше монтировать на высоте 90 см от пола, а розетки – 30 см. Такое расположение точек питания считается удобным для всех проживающих в доме или гостей. Интенсивность света можно контролировать, не глядя, просто протянув руку. Электроприборы устанавливаются без некрасиво уложенных или болтающихся проводов.

По нормам бывшего СССР высота установки розеток равнялась 0,9м от пола. Выключатели были установлены на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены другие варианты.

Советские стандарты монтажа имеют ряд преимуществ:

все выключатели и розетки расположены в пределах видимости для взрослых членов семьи;
детей не могут добраться до пункта питания, что обеспечивает безопасность;
исключено случайное нажатие переключателя;
не закрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Перед проектированием электропроводки необходимо четко определить, где будет располагаться мебель.

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

Составьте подробный план расстановки мебели, всех бытовых приборов и точек освещения в помещении. Обязательно поставьте на чертеже предполагаемые розетки/выключатели.
Учитывать средний рост жителей помещения или офисных служащих.
Расположите на схеме все точки питания (для оргтехники, интернета, бытовой техники, светильников, бра) так, чтобы они были доступны пользователю и в то же время по возможности скрыты от глаз. Особенно это касается стационарной техники (телевизор, компьютер, холодильник, стиральная машина и т. д.).
У кроватей, тумбочек, комодов, розетки делают на 20 см выше плоскости мебели.
Для открытых участков стен высота розеток от пола по евростандарту 30 см. Особенно это касается оборудования, используемого периодически (пылесос, переносной вентилятор и т. д.).
Выключатели лучше размещать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Окончательная высота выключателей определяется опытным путем. Обычно это 80-100 см.
В соответствии с типом помещения все выключатели расположены с максимальным удобством для пользователя. В спальне и гостиной нужно следить за тем, чтобы человек управлял освещением, не вставая с дивана или кровати.
Для коридора квартиры/дома/офиса точки питания лучше делать в начале и в конце помещения.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненной работы, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электрических розеток в разных помещениях

Пункты питания для ванной комнаты

Расположение розеток в ванной

Ванная комната – это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели, чтобы они не представляли опасности.

Основные запреты – установка розеток под раковину, биде, ванну. От них нужно отодвинуть розетки не менее чем на 60 см, чтобы предотвратить случайное попадание воды. Переключение желательно производить вне помещения или также вдали от предметов для стирки. Светильники и бра возле зеркала желательно запитывать через шнур или ключевой выключатель на противоположной стороне раковины/ванны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м.

Кухня

В этом помещении предусмотрено несколько стандартов размещения точек питания. Они различаются в зависимости от используемой техники:

Первый уровень. Подразумевает установку розеток на высоте 10-15 см от пола. Сюда подключаются мощная духовка, электрическая плита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни добраться до розеток иначе, как через шкафы или стол снизу, будет невозможно.
Второй уровень. Здесь монтируется целый блок розеток на уровне 110-130 см от пола в районе кухонного фартука. Благодаря такому расположению на рабочей поверхности можно удачно подключить электрочайник, блендер, микроволновую печь, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
Третий уровень. Смонтировать точки питания для подключения электровытяжки, телевизора, подсветки. Высота локации 2-2,5 метра от пола.

Выключатель расположен непосредственно у двери на удобной для пользователя высоте. Как правило, он близок к европейским стандартам и равен 90-110 см.

Спальня

Пример расположения электрических точек возле кровати

По обеим сторонам двуспальной кровати (независимо от ее размера) делают двойную розетку и двухклавишный выключатель. Они располагаются в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с кровати, управлять освещением, заряжать мобильный телефон, читать книгу при ночнике.
Главный выключатель размещается в комнате сразу после входа.
Если в спальне предусмотрен туалетный столик, по обе стороны от него, на высоте 70-90 см, делается розетка для подключения бра или фена.

Все точки питания в спальне расставлены в соответствии с выбранным набором мебели. Не исключено, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайн-проекта.

Детская

Еще 10 лет назад специалисты рекомендовали размещать все точки питания в детских комнатах как можно выше. Это обеспечивает безопасность ребенка и исключает возможность его контакта с электросетью. Сегодня все розетки снабжены специальными запирающими крышками. Чтобы поднять их, малышу необходимо усилие. Поэтому такие розетки можно монтировать по евростандарту.

Выключатель в комнате ребенка сделан по его росту. Целесообразно установить регулируемую точку питания, с помощью которой можно увеличивать или уменьшать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Шкаф

Для дорогостоящего оборудования необходимо предусмотреть систему защиты от скачков напряжения.

В этом помещении требуется больше точек питания. По крайней мере, один блок должен быть размещен в непосредственной близости от стола. Через него будут подключены персональный компьютер, монитор, роутер, принтер и копир, аудиоколонки. Блок размещают в 30 см от уровня пола. Сколько силовых точек будет в него входить, мастер решает сам, в зависимости от количества будущего оборудования.

Если в офисе предусмотрена библиотека, необходимо смонтировать розетку под торшер. Устанавливается в зоне чтения. Точка питания для торшера также выполнена на уровне евро 0,3 м.

На свободной стене будет еще 1-2 розетки. Они используются для подключения временного оборудования.

Обладая здравым смыслом и четкой расстановкой мебели в комнате, мастер может смело проектировать уровни розеток/выключателей на свое усмотрение.

При замене электропроводки необходимо решить, какой будет высота розеток от пола. Правильно — решать, ведь строгих регламентов и стандартов нет.

На какой высоте можно

Норм и нормативов, регулирующих расположение розеток и выключателей в комнатах и помещениях общего пользования, нет. Есть только ограничения по максимальной высоте для розеток – не выше 1 метра от пола, а также нормы, которые касаются проводки в помещениях с тяжелыми условиями эксплуатации. В домах и квартирах это санузлы.

Так все таки на какой высоте ставить розетки? Есть два варианта:

Где разместить переключатель

С переключателями проще иметь дело. Они должны быть размещены так, чтобы большинству членов семьи было удобно ими пользоваться. Удобно включать/выключать свет опущенной рукой. Опустите руку, отметьте уровень ладони. Здесь можно разместить ключи. Это место также идеально подходит для детей. Они могут достичь этого уровня уже через 3-4 года. То есть взрослым не придется включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это далеко не единственный вариант. В спальне, например, можно. Они позволяют управлять светом с нескольких точек. В этом случае один выключатель ставится возле двери и один или два возле кровати. Таким образом, вы можете выключить свет, не вставая. Очень удобно. Высота установки такого выключателя где-то на уровне матраса сбоку от кровати.

Выбор места для розеток в комнатах

Выбор места для установки розеток сложнее. Их можно размещать как минимум на уровне пола. Кстати, есть напольные модели, разводка которых идет в специальном цоколе с кабель-каналом. С точки зрения дизайна такая установка самая незаметная — в газ не бросаются. Но с точки зрения эксплуатации он далек от идеала. Чтобы вставить/вынуть штекер, вам придется наклониться или присесть очень низко. Для молодежи это хоть и неудобно, но не проблематично, а вот для пожилых людей такое расположение может стать проблемой. Если в семье есть пожилые люди, желательно, чтобы высота розеток от пола была не менее 30-40 см. В этом случае придется наклоняться, но этот наклон не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и достаточно удобный, и не очень бросающийся в глаза.

Возле стола высота розеток выше столешницы

Но не все розетки в комнатах нужно устанавливать таким образом. Например, если высота розеток от пола возле рабочего стола составляет 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Это действительно удобно.

Высота розеток на кухне

Электропроводка на кухне – это целая система. Во-первых, у каждого мощного устройства есть отдельная линия питания с установленным на ней автоматическим выключателем и УЗО. Таких устройств может быть до 10 (посудомоечная машина, духовка, электроплита, стиральная машина, электроводонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки необходимо вывести в то место, где вы планируете ставить устройства.

Выделенные линии для мощных электроприборов

Нужна выделенная линия для холодильника. Но причина здесь не в повышенном энергопотреблении, а в скачках напряжения, которые создает мотор холодильника при его включении и выключении. Лучше, чтобы другие устройства их ощущали по минимуму, и возможно это при наличии отдельной линии. Розетку для холодильника можно сделать на любой высоте – хоть 5 см от пола, хоть на уровне локтя (110-120 см).

Для газового котла отопления требуется выделенная ЛЭП с УЗО и автоматом. Для него требуется стабильное напряжение, и обязательна отдельная линия. Эту розетку нужно располагать с учетом того, что потребуется стабилизатор напряжения (если он не установлен во всей квартире или доме). Оптимальный вариант – сбоку от котла. Слева или справа, как позволят обстоятельства.

Выберите высоту в зависимости от подключенного оборудования

Для встраиваемой бытовой техники высота розеток от пола 10 см (это от пола до центра розетки, а от ее нижнего края — около 5 см). Они размещаются на стене позади оборудования. Расположение такое, что можно дотянуться через постамент. На этом же уровне поставили розетку для стиральной машины. Ее можно сделать еще выше, если тумба под мойку не имеет задней стенки.

Для освещения и вытяжек розетки делаются над шкафами. Их нижний край находится на 5-10 см выше шкафов. Выключатель подсветки выводят на рабочую стену, располагая сразу под верхними шкафами.

Можно сделать так. Главное удобство использования

Остальную мелкую бытовую технику обычно размещают на рабочем столе, поэтому их удобно подключать практически сразу над столешницей. Высота розеток от пола в этом случае составляет 110-120 см. Это будет примерно на 15-20 см выше столешницы. Именно так, как нам нужно. Если вы заказываете нестандартную высоту, отрегулируйте положение розеток соответствующим образом.

Розетки для мелкой кухонной техники сгруппированы по три или четыре штуки рядом. Он удобен в эксплуатации и более приемлем для монтажа. Вы сами решаете, с какой техникой будет удобно работать и где, подсчитываете количество агрегатов, которые нужно будет включать одновременно, добавляете один-два «на всякий случай». Это и будет необходимое количество розеток. Высота их те же 15-20 см над столешницей, то есть относительно пола это будет 100-120 см.

В ванной

Вторым проблемным помещением для электриков является ванная. Но проблемы здесь другого характера – это повышенная влажность и возможность попадания воды. Чтобы понять, куда ставить розетки в ванной, нужно знать, где можно разместить бытовую технику. Ванная комната разделена на зоны (см. фото).

Зона 0 – самая высокая вероятность проникновения воды. Это зоны, непосредственно примыкающие к ванной, душевой, раковине. В этой зоне можно устанавливать только розетки на 12 В. Но такое напряжение редко бывает в частных домах. Вот только розеток нет вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 кроме котлов можно поставить вентиляторы и светильники. А розетки должны быть в зоне 3 – на расстоянии не менее 60 см от источника воды. Необходимо установить специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательным условием является наличие заземления, автомата и УЗО с током утечки 10 мА.

Опять же, высота розеток от пола не регламентируется, но есть смысл поставить их выше: чтобы минимизировать возможность попадания воды. Даже если поставить специальные розетки с крышками, лучше перестраховаться.

Правила прокладки проводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Планировка помещения строго горизонтальная, отступ от потолка 20 см.
От распределительной коробки провод идет вертикально вверх.

Почему такая строгость? Чтобы в любых условиях можно было понять, куда и как идет проводка. Если проложить его произвольно — наискосок, по кратчайшему пути и т.п., то через несколько лет никто и не вспомнит, где и как проходят провода и висит, например, новый, можно запросто попасть в проводку. Придерживаясь этих простых правил, вы всегда сможете визуально определить, куда идут провода – над розеткой или выключателем, как бы высоко они ни находились от пола.

При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? На какой высоте должны быть переключатели? Есть ли какие-то правила, регламентирующие это?

Есть ли правила

В современных квартирах чаще всего можно увидеть один из двух вариантов:

Советский — выключатель на высоте 160-180 см, розетки — 90 см,
Европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых норм размещения данного электрооборудования в квартирах не существует. Есть рекомендации СНиП и ПУЭ (Правил устройства электроустановок), но это только рекомендации, а не жесткие требования. Расположение электрических розеток и выключателей регламентировано в местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому, где их устанавливать, в большинстве случаев решать только вам.

«Евростандарт»

Это название относится к расположению электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Это никакими нормами не регламентируется, просто этот вариант многие считают более удобным, чем советский, который был принят в старых домах. Низко расположенный выключатель удобен даже для детей, а близко расположенные к полу розетки позволяют спрятать провода и удобно расположить оборудование с короткими шнурами питания.

Существует также американский стандарт, согласно которому

розетки устанавливаются на 30,5-41 см от уровня пола, рабочих поверхностей,
расстояние между ними 180 см, считая от дверного проема.

ПУЭ регламентирует установку электрических розеток в санузлах и душевых, а также их размещение относительно газопровода.

Электрические розетки должны находиться на расстоянии не менее 0,6 м от двери душа.
Запрещается устанавливать их в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
Электрооборудование размещают на расстоянии не менее 0,5 м от газопроводов.
Розетка в ванной подключается через УЗО (УЗО).
Каждая группа электрических розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП

Расстояние от розетки до душевой двери по ГОСТу также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв. м площади.
расстояние до кондиционеров и электроплит не регламентируется,
в частном и индивидуальном доме количество электрических розеток определяет заказчик (собственник).

Кухня

На кухне много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать технику, особенно мощную, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или других рабочих поверхностях, то есть для микроволновой печи, тостера, мультиварки и аналогичных малогабаритных приборов, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9м.

Электрические розетки возле раковины желательно устанавливать с защитными крышками. Их делают на расстоянии около 80 см от раковины.

Для стиральных, посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонных вытяжек и встроенных в мебель светильников располагают на расстоянии 2-2,5 м от пола, при этом не менее 20 см от центра вытяжки. Электрические розетки, расположенные на этом уровне, не видны с пола, они спрятаны за шкафами, и чтобы добраться до них, достаточно встать на стул. Это удобно, потому что они не используются очень часто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; не нужно устанавливать их непосредственно за техникой, чтобы к ним был свободный доступ. Обычно для этого вырезают задние стенки шкафов и шкафов, но современная мебель имеет цоколь высотой около 12 см. В нем удобно размещать розетки, он находится примерно в 10 см от пола.

На кухне необходимо разместить электрические розетки для приборов таким образом, чтобы не возникало перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке. Если позволяет место, предусмотрите дополнительные по углам, над обеденным столом, а если на кухне есть телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной комнате всегда высокая, поэтому здесь используется электрооборудование с повышенной влагозащитой — не ниже IP44, электрические розетки должны иметь брызгозащитный кожух. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, розетки должны находиться на расстоянии не менее 60 см от двери душа, такое же расстояние соблюдается и от умывальника.

Выбирается любая удобная высота от пола, но в ванной нельзя ставить электрические розетки на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.

1 м — для стиральной машины,
1,8 м — для электроводонагревателя,
1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было комфортно пользоваться этими устройствами.

Спальня

В спальне удобно поставить выключатели общего освещения по обеим сторонам двуспальной кровати на высоте 0,7 м, чтобы пользоваться ею можно было не вставая. Также рядом расставлены розетки, в которые можно включить лампы или ночники, стоящие на прикроватных тумбочках, или поставить на зарядку телефон.

Еще пригодится на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет еще и другие функции, розеток понадобится больше.

Прочие помещения

Если в помещении есть рабочий, письменный или компьютерный стол, то должно быть достаточно розеток для размещения всей необходимой техники и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и аналогичной стационарной техники розетки лучше размещать за ним. Это необходимо учитывать при разработке плана размещения данного электрооборудования.

В длинном коридоре желательно поставить выключатели в обоих его концах. При установке выключателя рядом с дверью учитывайте, в какую сторону он открывается.

Планировка

Место установки каждой розетки и выключателя должно быть предусмотрено еще до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель находится за шкафом или провод не достает до розетки.

На плане должны быть указаны

места прохождения водопровода и газопровода,
окна и двери,
расстановка всей мебели,
расположение бытовой техники с названиями,
трассы для прокладки электропроводки вдоль стен,
все розетки, включая телефон, интернет-кабель.
Все это необходимо спланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения даны рекомендации по установке электрооборудования.

В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м при подключении проводов сверху.
В детских учреждениях — розетки и выключатели на высоте 1,8м.
В остальных помещениях розетки устанавливаются на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Расположение розеток и выключателей больше вопрос удобства. Расстояние от пола строго не регламентируется, но регламентируются другие моменты, такие как расстояние от душевых кабин, раковин, газопроводов, от пола в ванной, связанных с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Высота установки розеток и выключателей от пола.

Рекомендации по высоте для розеток и выключателей Нормы высоты для розеток и выключателей

Установка розеток должна производиться в соответствии с действующими нормами, ведь от этого зависит не только производительность, но и безопасность. Если не подумать об этом моменте, в устройство может попасть вода, повышенный риск получения травм механического характера и т.д. Кроме того, придется пользоваться удлинителями, т.к. вилки не будут доставать до розеток. Именно поэтому крайне важно устанавливать эти устройства на определенной высоте.

Уже давно все стремятся сделать ремонт в соответствии с зарубежными требованиями, считая именно это решение наиболее привлекательным с эстетической и практической точки зрения. Скажем сразу: такого стандарта нет. Под ним обычно понимают просто использование новейших технологий в работе.

Несмотря на это, считается, что высота выключателя от пола по евростандарту составляет 100 см, а розетки — 30 см. Это расстояние выбрано исключительно из практических соображений, ни в каких документах оно не указано. Именно поэтому можно немного изменить расстояние от плинтуса. В этом нет ничего плохого.

Инструкция ПУЭ

Совсем другое дело правила устройства электроустановок ( ПУЭ ) во многих документах. Такой стандарт существовал еще в советское время и регламентировал установку розеток 90 см, а выключатели 1,6 м от поверхности пола.

Объясняется такое решение просто: электроприбор всегда на виду, а значит, возникновение аварийной ситуации гораздо проще обнаружить или предотвратить.

Современные требования несколько иные. ГОСТ предписывал размещать такие устройства в соответствии со следующими требованиями:

не ближе 0,6 м от душевых дверей;
не менее 5 м от газопроводов;
примерно 0,6 м от раковины;
на предприятиях общественного питания и торговли данные электроприборы предписано устанавливать на высоте 1,3 м, в общественных местах — до 1 м.

Нет указаний на высоту крепления штепсельной вилки в квартирах и частных домах, но любой электрик вам скажет, что она должна быть не менее 10 см. Что касается выключателей, то указанный выше 1 м как раз является оптимальным вариантом для всех членов семьи, но он тоже нигде не записан. В дошкольных учреждениях этот показатель нормализуется – 180 см.

Из всего вышесказанного можно сделать вывод, что так называемый Евростандарт и ПУЭ не нарушают общих правил пользования электроприборами, а значит, Вы сами решаете, на каком расстоянии от пола должна располагаться розетка или выключатель, а в пределах, описанных ранее.

Критерии выбора расположения и высоты электроприборов

Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от цоколя. Но не стоит ставить это во главу угла, ведь безопасность и комфорт эксплуатации стоят на первом месте.

Установить розетку или выключатель не так уж и сложно — сложнее определиться с выбором их расположения, ведь с уже выполненным ремонтом передвигать и демонтировать будет намного сложнее.

Выключатели входные и выходные Евростандарт

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу крепления, как евростандарт. Для некоторых пользователей это не только современно, но и удобно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого устройства, вы легко сможете включить или выключить его, просто поднеся к нему руку, вам не нужно его дополнительно сгибать или растягивать. Но это не значит, что такая высота и переключатели (евростандарт) единственно правильное решение. Разместить то или иное устройство можно на любом уровне и удобном для пользователя месте, соблюдая при этом меры безопасности.

Установка выключателей

Существует три основных метода монтажа выключателя.

Распространен в советское время, когда высота установки выключателей и розеток была примерно 160 см от пола. Пользователи привыкли располагать выключатель на уровне глаз, это рациональный подход при низкой мебели в комнате.

Это также защита от маленьких детей, которые любят их щелкать. В этом случае такое баловство исключено.

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно легко взяться за руку и нажать на нее.

Установка в удобном для пользователя месте. Присутствуют нестандартные решения в дизайне и интерьере, не позволяющие разместить выключатель по общепринятым стандартам. Поэтому, если к безопасности претензий нет, устройство можно установить где угодно.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не менее 90 см.

Евростандарт предусматривает установку розеток на меньшем расстоянии от пола – 30 см. В то же время этот вариант более удобен, так как удобнее подключать технику и прятать ее провода.

При выборе варианта установки учитывайте назначение помещения и какие устройства будут подключаться. Так, на кухне было бы неправильно размещать розетки на полу, ведь вся техника расположена на уровне стола. Поэтому удобнее пользоваться розеткой на одном уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбирать блоки евростандарта, тогда не будет необходимости использовать переходники, что может привести к падению напряжения и возгоранию.

Отличия розеток евростандарта от советской заключаются в диаметре штифтов, а у «европейцев» они больше на 0,8 мм. Также разное расстояние между ними. Естественно сила тока разная. У советских только диапазон от 6,3 до 10 А, а у европейских от 10 до 16 А, что увеличивает возможность использования различного оборудования.

Пользователи отмечают существенную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Установить розетку или выключатель нужно в том месте, где будет целесообразно и удобно пользоваться, конечно, не забывая о безопасности. Напольные розетки будут разумным решением только в необходимом для этого месте.

В помещениях, имеющих большую площадь, следует устанавливать несколько выключателей, чтобы обеспечить максимальный комфорт передвижения в темное время суток.

Следует соблюдать осторожность при установке розеток в санузлах. Они должны быть снабжены специальным устройством, предохраняющим от утечки тока, то есть должны быть заземлены. Розетку (например, для стиральной машины) желательно вынести за пределы помещения.

Не меньшего внимания заслуживают розетки на кухне, особенно в месте большого скопления бытовой техники. В этом случае нужно монтировать розетки на 5-10 см выше столешницы.

Не помешает и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что вам потребуется подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принимать достаточным для комфортного пользования электроприборами и освещением.

Общие правила

Высота установки выключателей и розеток на кухне – это отдельный вопрос, так как там повышенная влажность и риск затопления.

Для розеток от пола 10 см.

Розетки для встраиваемой техники монтируются на высоте не менее 30 см от пола, но не выше 60 см.

Провод от прибора к розетке не должен быть длиннее 150 см.

От вытяжки до прибора не более 20 см.

Если розетку необходимо установить под мойку, то степень ее защиты от влаги должна быть соответствующей (не ниже IP 44).

Для другой бытовой техники розетки можно установить в любом месте фартука. Но следует помнить, что их установка запрещена непосредственно над плитой или мойкой, за выдвижным ящиком, за встроенной техникой.

Нормативные документы

Модный нынче «евростандарт» есть не что иное, как нормы установки розеток и выключателей, перенятые у мастеров Западной Европы.

Но документов по этому поводу нет. Существуют нормы, регламентирующие высоту установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в котором прописаны соответствующие цифры.

Содержит правила и некоторые положения по установке таких строительных элементов. Это значит, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оснащены специальной защитой от детей, особенно в помещениях, где предполагается их длительное пребывание. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Есть еще ГОСТ Р 50571.11-96, в нем указаны нормы высоты установки выключателей и розеток в санузлах.

Электромонтаж

Качественный монтаж электрических выключателей и розеток – залог безопасности и комфорта. Цель ремонтных работ – улучшить дизайн всего помещения и обеспечить доступ к технике.

В основном переключения также осуществляются перед началом отделочных работ. Это дает следующие существенные преимущества:

Значительно улучшена конструкция.

Вы можете увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установки современных розеток, коробки которых полностью исключают вытаскивание вместе с вилкой.

Скрытая проводка и подобранная высота выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки повышены.

Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет включать и выключать свет, не поднимая руки и не проходя мимо. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Невзирая ни на какие стандарты и без ущерба для безопасности.

Чтобы разобраться в этом вопросе подробнее, начнем с коммутаторов.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, а во-вторых, этот вариант наиболее рациональный, когда возле выключателя находится низкая мебель, не позволяющая установить выключатель ниже. Также немаловажным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.
Установка выключателей по евростандарту . Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет включать и выключать свет, не поднимая руки и не проходя мимо. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Невзирая ни на какие стандарты и без ущерба для безопасности.

Установка розеток.

Розетки также могут быть установлены на разном расстоянии от пола, но в этом случае наиболее рациональным является евростандарт установки розеток, так как они устанавливаются на расстоянии 30 см от пола. Это намного удобнее привычного нам советского варианта, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно пользоваться бытовой техникой и прятать провода. Но и здесь надо помнить о назначении помещения, в котором установлены розетки, так как, например, на кухне иногда необходимы провода над столом, где непосредственно используется техника.

И пару слов о технической части темы установки розеток, все мы пользуемся розетками евростандарта, так как те розетки которые стояли в недавнем прошлом не позволяют использовать большинство бытовых приборов. Есть такое понятие, как переходники, но их использование далеко не безопасно, так как может привести к возгоранию. В розетках европейского стандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними также разное. Сила тока в евророзетках 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в данном случае европейский стандарт установки розеток дает большие возможности для использования бытовой техники.

Установка розеток по евростандарту

Установка розеток по евростандарту включает в себя перечисление множества пунктов, которые, по некоторым мнениям, лучше всего соблюдать и выполнять именно с написанием. Ведь все пояснения из руководств по устройству собственной электропроводки относятся к евростандарту, выполняющему функцию вашего спасителя.

Несмотря на любимые утверждения о правильности всех изречений евростандарта, об установленной системе, которую следует соблюдать, установка розеток по евростандарту может иметь разный вид. Главное правило – розетка должна быть установлена в двадцати-тридцати см от пола, можно выбрать установку как внешней, так и внутренней розетки, особой разницы нет, кроме удобства использования. По тому же европейскому стандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим в быту, важную роль играет собственный комфорт и простота использования. В этом случае розетку можно разместить исходя из ваших будущих намерений, ведь потребность в чем-то есть всегда, невозможно установить розетку просто так, не зная, для чего она будет предназначена.
С появлением в странах постсоветского пространства западной бытовой техники население столкнулось с проблемой подключения этих устройств к нашим бытовым розеткам. Для бесперебойной работы зарубежной бытовой техники и безопасности необходимо было установить розетки по евростандарту. Вошедшие в практику переходники не оправдали себя по пожарной безопасности, они стали источниками возгорания не только приборов, но и окружающих их предметов, что угрожало жизни владельцев бытовой техники.

Установка розеток по евростандарту осуществляется с учетом требований безопасности к современной бытовой технике, в том числе выбор оптимальной высоты розеток и так далее.

В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Еще и расстояние между штифтами. Сила тока в евророзетках составляет 10 или 16 А, в бытовых – 6,3 или 10 А. Отсюда следует, что установка розеток по евростандарту позволяет одновременно использовать большее количество электроприборов.

Нормы и стандарты установки розетки, выключателя

Единой нормы или стандарта установки розетки не существует. Есть так называемый европейский стандарт. По этим правилам нет разницы, какую розетку устанавливать (внешнюю или внутреннюю). Безопасность и простота использования имеют значение. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате — 90 см от пола, на кухне — 110 см.

Евророзетки несколько отличаются от отечественных устройств. Диаметр штифтов и расстояние между ними в евророзетке больше. Сила тока тоже больше, почти в два раза: евро — 10-16 А, отечественный — 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т.к. Позволяет подключать несколько устройств одновременно.

В России долгое время существовал другой вариант установки розеток и выключателей. Высота 160 см от пола — это советский стандарт расположения выключателя. Многие до сих пор считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, которые любят «щелкать» клавишами.
Также можно выбрать более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) 30,5-41 см, но и определенное расстояние между розетками в помещении – 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для обозначения розетки на стене обводят ее контур. При работе по бетону отверстие под раструб выдалбливается перфоратором с алмазной коронкой. Розетка может иметь разную форму: круглую или квадратную. Существуют также монтажные коробки для бетонных монолитных стен. Для крепления розетки в стене используется гипсовый клей, обычная гипсовая штукатурка или строительный гипс.

Блок в розетке крепится с помощью выдвижных ножек или винтов. Сверху к нему крепится пластиковый корпус.

Вы также можете установить розетку или выключатель в стену из гипсокартона. В этом случае отверстие вырезается с помощью специального инструмента.

При установке розетки в гипсокартон используйте другую насадку для перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делаются заранее. На место отверстий протягиваются тросы, которые выводятся в подготовленные отверстия. Розетки для полых поверхностей, таких как гипсокартон, имеют специальные выступы. Они удерживают розетку на листе.

Установка розеток, выключателей с открытой проводкой все реже встречается у электриков, так как они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя не перепутайте порядок подключения контактов. Особенно важно помнить об этом при подключении трехконтактной розетки с заземляющим контактом.
Помимо того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов с заземляющим контактом.
Розетки устанавливаются с расчетом на силу тока 6 А, одна штука на 10 м2 площади — по комнате, на кухне любого размера — две розетки.
Устанавливать розетку в ванной можно только на расстоянии 0,6 м от ванной комнаты, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подключены к источнику питания БСНН или ЗСНН или защищены УЗО.
Не устанавливайте розетки в ванной под раковиной или над ней. Необходимо выбрать такую схему подключения, которая исключит перегрузку в сети, т.е. важно защитить от перегрузки по току, иначе выйдет из строя главный предохранитель и произойдет короткое замыкание в устройстве.
Контакт вилки с розеткой не должен быть «неплотным». Надежный контакт не даст нагреться разъему и не приведет к возгоранию или повреждению кабеля.
Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновения.
Некоторые современные розетки имеют защиту от неправильного подключения, когда в розетку нельзя вставить только один штырек вилки.

Среди множества электромонтажных работ установка розетки, выключателя является одной из самых простых, но это не значит, что ее нужно выполнять каким-либо образом без соблюдения определенных правил.

Обработано

Прокладка новой или замена старой проводки всегда связана с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии должны быть установлены выключатели. На данный момент не существует единых правил и положений, поэтому в каждом отдельном случае нужно разбираться более подробно.

Стандарты, СНиПы, регламенты — где найти точный ответ?

Нельзя сказать, что есть точные рекомендации, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра составляла 90–100 см от пола, а во втором – 150–170 см. На самом деле в этих значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать любой прибор, находящийся в розетке, не нужно было наклоняться. Кроме того, такое расположение источников питания способствовало тому, что мебель можно было разместить в любом месте комнаты, что особенно важно в стесненных условиях проживания.

в ванная комната, источники электричества должны находиться на расстоянии не менее 60 см от душевых дверей и кранов;
не допускается их размещение над и под раковинами;
в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
расстояние розеток и выключателей от газопроводов должно быть не менее полуметра.

Розетки на кухне — как все предусмотреть

При установке розеток и выключателей над столешницей они должны располагаться на расстоянии не менее 60 см от источника воды.

Такой подход к расстановке проводки позволяет грамотно распределить точки по стенам кухни для их рационального использования. Кроме того, есть хорошая возможность прокладки проводки по отношению к мощности используемых приборов, ведь для некоторых из них рекомендуется подвести отдельную линию к электрощиту. Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то их обычно располагают со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

Можно ли ставить розетки в ванной?

Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед входом в них. Высота установки выключателей обычно начинается от 80 см.

Жилые комнаты — розеток не много

Грамотная проводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасит себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало. Отсюда и перегрузки в электросети, бесчисленные перебои с электричеством. И, что еще хуже, пожары. Поэтому, продумав дизайн помещения, обязательно следует продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, разместите точки питания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить время.

Помимо розеток 220 В установите специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт-часов и прочего.

Если в комнате предполагается установка туалетного столика, что особенно актуально в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от пол. При монтаже электропроводки не забудьте поставить по периметру комнаты несколько блоков розеток для подключения пылесоса, увлажнителя и других приборов. Выключатели располагают, как правило, у входа возле двери, не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для большего удобства не забудьте установить резервные (проходные) выключатели для управления светом, особенно если ваше освещение не привязано к смартфону или пульту.

Где еще нужны розетки в доме

Если вы планируете установить в квартире кондиционер, то предусмотрите для него выход, отступив 30 см от потолка.

Особых стандартов высоты установки розеток нет. Существует свод правил, регламентирующий некоторые параметры: СП 31-110-2003, в нем сказано, что для монтажа используют стену в помещении со стороны дверной ручки и на высоте 1 м, и ПУЭ (Электромонтажные Правила), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилища.

При проектировании дома учитывается количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте 90 см для «запитки» стиральной машины и других электроприборов.

В каждой комнате количество выключателей и вводов для подключения к электросети просчитывается заранее для обеспечения комфортного и безопасного проживания или эксплуатации помещения.

Что указано в ПУЭ

На какой высоте потребитель решает установить розетки и выключатели, но ПУЭ содержит несколько рекомендуемых к соблюдению норм:

Встраиваемые приборы располагаются на расстоянии 0,6 м от открытых источников воды и входа в помещение.
Для установки электроприборов или установок от газопровода необходимо соблюдать расстояние 0,5 м.
Высота установки выключателей от 1м. Желательно выбирать стену со стороны дверной ручки. Его можно монтировать под потолком, если необходимо обеспечить управление электроприборами с помощью шнура.
В помещениях с повышенной влажностью, например ванной, управление розеткой осуществляется через УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности электроприборов, а также исходили из норм пожарной безопасности и удобства эксплуатации.

Что написано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТ Р 50571.11–96 начинается от 0,6 м от открытых источников воды. Дополнительные рекомендации изложены в СП (Своде правил) 2003 г.:

Точных стандартов установки розеток для кондиционеров и электроприборов на кухне не существует.
В общежитиях и многоквартирных домах на 4 м² помещения устанавливается 1 розетка силой тока 10 (16) А, а в коридорах — на 10 м².
В частных домах количество розеток не регламентируется.

К сведению: В СССР существовал стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования к «евростандарту»

Европейский стандарт установки розеток появился в России примерно в то же время, когда стал употребляться термин евроремонт. Строительные компании часто применяют в новостройках именно такое расположение точек подключения электроснабжения и выключателей:

высота от пола от 90 см до выключателей для удобного переключения света;
для удобства пользования бытовой техникой розетки расположены на высоте 30 см от пола.

Отдельно выделяют размещение точек подключения электрооборудования по американским стандартам, где высота от стола до кухни, умывальника или пола начинается от 30,5 и достигает максимум 41 см, а расстояние от двери 180 см. сохраняется между розетками.

Важно! Если для установки выбраны евророзетки, то необходимо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек ввода составляет 10–16 А, а у советских – до 10 А. То есть розетки или выключатели выбирают по евростандарту для подключения более мощной техники и оборудования.

Разводка электросети в разных помещениях

Рекомендации по установке розеток в помещениях (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовой техники, подключенной к электросети, и нормами пожарной безопасности.

Электропроводка на кухнях

Точных указаний по расположению точек подключения и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов . Так, в требованиях ПЭС указано:

Выключатели и штепсельные розетки располагаются на расстоянии 60 см от двери, такие же требования выдвигаются к мойке на кухне;
Расстояние до газопровода от 50 см.

А также выделяют ряд советов по расположению точек электрического подключения различных кухонных и бытовых приборов:

Для подключения посудомоечной машины или холодильника выбирайте высоту 10–20 см от пола. Есть модели техники, где производители установили короткий провод для подключения, делают отдельные «точки питания» на высоте 0,5 м.
Мелкие электроприборы: микроволновая печь, тостер, мультиварка, блендер и др. подключаются к розеткам, устанавливаемым на высоте 20 см от столешницы или 110 см от пола.
Для вытяжки рекомендуется сделать отдельную точку подключения к электросети, отступив от пола 2 м. При этом от середины прибора до выхода должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни задействована встроенная бытовая техника, то для ее «питания» делаются отдельные розетки за шкафами для удобного и постоянного подключения техники. Их рекомендуется монтировать на высоте от 30 до 60 см от пола и следить, чтобы подсоединяемый кабель не был пережат мебелью.
Для подключения освещения под полками и шкафчиками на кухне используются розетки, монтируемые над мебелью на расстоянии 5–10 см. Переключатели вынесены на удобную для пользователей высоту.

Важно! При планировании электропроводки на кухне необходимо рассчитать общую мощность линий. Его следует продумать с запасом, который обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовой техники или средние показатели:

духовка, варочная поверхность имеют собственные розетки с силой тока от 32 до 40 А;
нужна отдельная линия для нагревательного элемента мощностью 3,5 Вт и более;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Основное требование при выборе высоты розеток в ванной – защита от проникновения воды. Для этого необходимо выбрать модель с УЗО – специальным брызговиком. Существует несколько рекомендаций по подключению электроприборов:

для стиральной машины соблюдается высота 1 м;
для водонагревателей – не менее 180 см;
при необходимости включения дополнительных устройств рядом с раковиной на высоте 110 см монтируется еще одна розетка.

Важно! Нельзя монтировать точки ввода к ЛЭП на высоте менее 15 см от пола. В бане высок риск затопления, поэтому необходимо защитить электропроводку от коротких замыканий и пожаров в квартире или доме.

Выключатель общего света на все помещение выводится за пределы ванной комнаты и устанавливается на удобной для работы высоте.

Как провести ток в спальне или гостиной

Высота установки электрических точек подключения в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с газопроводом или повышенной влажностью, но есть несколько общих рекомендаций по расположению точек входа в ЛЭП:

средняя высота розеток от пола 70 см;
вспомогательных розеток у стола монтируются на уровне 0,3 м от напольного покрытия, где делается блок из 2-3 розеток;
за телевизорами или другой бытовой техникой устанавливаются «розетки» на высоте 1,3 м от поверхности пола, там же делаются дополнительные интернет-розетки.

Выключатель производится отдельно при входе в помещение на высоте 90 см со стороны дверной ручки.

Важно! Если проводка проводится в детской или дошкольном учреждении, то расположение розеток от пола должно быть не менее 180 см. Выключатели устанавливаются на одном уровне. Этого требуют правила техники безопасности.

Установка розеток в коридоре квартир и частных домов не является обязательной. На усмотрение владельцев помещения монтируют одну или две точки ввода к линиям электропередач для подключения пылесоса или телефонов.

Практические советы по разработке электропроекта в доме или квартире

Безопасность и удобство эксплуатации бытовых приборов и осветительных приборов зависит от проекта расположения и разводки ЛЭП. Для грамотного расчета высоты установки розеток и выключателей стоит при разработке плана соблюдать определенную последовательность:

Заранее продумайте расстановку мебели и электроприборов в квартире.
Составьте подробную схему каждой комнаты с учетом дверных проемов, окон, разводки водопровода и газа.
На схеме отметьте расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учитывайте суммарную мощность необходимой ЛЭП, а также добавляйте резервные точки.
Расположить выключатели на плане в зависимости от расположения дверей и стороны их открывания, учесть количество выключателей в коридоре и высоту установки.

Важно! Проект разводки ЛЭП в квартире или частном доме должен подготовить профессионал. Необходимо рассчитать нагрузку, оставить запас мощности и обеспечить пожаробезопасность подключения всех устройств.

Особенности установки выключателей в общественных зданиях

Высота установки регламентирована в детских садах и дошкольных учреждениях. В других помещениях также необходимо придерживаться общих рекомендаций:

Для помещений общественного питания и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества, запрещается устанавливать розетки и выключатели. Все работы проводятся вне помещений или складов.

Видео по теме

На какой высоте размещаются выключатели и розетки. Какая высота установки розеток

Установка выключателей по Евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. С пола. Это позволяет, не поднимая руки или просто проходя, выключать и включать свет. Установка коммутаторов по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Чтобы разобраться в этом вопросе подробнее, начнем с выключателей.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается наиболее подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является наиболее рациональным, когда в зоне выключателя находится низкая мебель, не позволяющая установить переключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.
Установка переключателей для евростандарта . Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. С пола. Это позволяет, не поднимая руки или просто проходя, выключать и включать свет. По желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также могут быть установлены в разных частях от пола, но в этом случае установка розеток евростандарта наиболее рациональна, так как они устанавливаются на расстоянии 30 см. С пола. Это гораздо удобнее советского обычного обычного варианта, когда их устанавливали на расстоянии 90 см от пола, позволяет комфортно пользоваться бытовыми приборами и прятать провода. Но тут нужно помнить о назначении помещений, в которых устанавливаются розетки, так как, например, на кухне провода иногда необходимы над столом, где непосредственно используется техника.

И пару слов о технической части темы установки розеток, все мы пользуемся розетками ЕС, так как те розетки которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование достаточно далеко, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними также разное. Сила тока в еврорасах — 10 А или 16 А, в бытовых — 6,3 А или 10 А. Т. Е. При этом европейский стандарт установки розеток дает большие возможности для использования бытовой техники.

Розетки монтажные евростандарт

Установка розеток по евростандарту включает в себя перенос многих предметов, что по некоторым мнениям лучше соблюдать и выполнять в точности с письменной формой. Ведь во всех пояснениях руководство собственной проводки ссылается на Евростандарт, выполняющий функцию вашего Спасителя.

Несмотря на любимые заявления о правильности всех рецензий евростандарта, об устоявшейся системе, которую следует соблюдать, установка розеток по евростандарту может выглядеть по-разному. Главное правило – розетку нужно устанавливать в двадцать – тридцать см. Из пола можно выбрать как внешнюю, так и внутреннюю розетку, особой разницы за исключением юзабилити — никакой. По тому же европейскому стандарту переключатели должны находиться на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим в быту, свою роль играет собственный комфорт и простота использования. В этом случае розетку можно ставить исходя из ваших будущих намерений, ведь потребность в чем-то есть всегда, невозможно установить розетку просто, не зная, для чего она будет предназначена.
Когда в странах постсоветского пространства появилась западная бытовая техника, население столкнулось с проблемой подключения этих устройств к нашим бытовым розеткам. Для бесперебойной работы зарубежной бытовой техники и безопасности необходимо было установить розетки по евростандарту. Введенные в практику переходники себя не оправдали из-за пожарной безопасности, они стали источниками пожаров не только устройств, но и вокруг них, что угрожало жизни владельцев бытовой техники.

Установка розеток по евростандарту выполняется с учетом требований безопасности к современной бытовой технике, в том числе выбор оптимальной высоты розетки и так далее.

В евроуплотнителях диаметр штифтов на 0,8 мм больше, чем в отечественных. Еще и расстояние между штифтами. Сила тока в евросетях – 10 или 16 А, в бытовых – 6,3 или 10 А. Из этого следует, что установка розеток по евростандарту позволяет одновременно использовать большое количество электроприборов.

Стандарты и установка стандартов Розетка, выключатель

Не существует единого стандарта или стандарта для установки розеток. Есть так называемый евростандарт. Согласно этим правилам, разницы в том, какую розетку ставить (внешнюю или внутреннюю), нет. Важное значение имеет безопасность и удобство эксплуатации. Так, согласно Евростандарту, розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.

Еврорезы несколько отличаются от отечественных устройств. Диаметр штифтов и расстояние между ними у евророзетки больше. Сила тока тоже больше, почти в два раза: евро — 10-16 А, бытовая — 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т.к. позволяет подключить несколько устройства одновременно.

В России был еще вариант установки розеток и выключателей в России. 160 см. Высота от пола — советский стандартный стандарт расположения. Многие до сих пор считают его самым удобным. Выключатель находится на виду, позволяет установить рядом мебель, которая его не закроет, а также безопасна для детей, любящих «щелкать» клавишами.
Можно выбрать более оригинальную настройку розетки американского стандарта. Предусмотрена не только высота от пола (раковина или кухонный стол) в 30,5-41 см, но и определенное расстояние между розетками в помещении 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для обозначения розетки ее контур выжигается на стене. При работе по бетону отверстие для паверны долбили перфоратором с алмазной коронкой. Подроттор может иметь разную форму: круглую или квадратную. Для бетонных монолитных стен также существуют монтажные коробки. Для закрепления брусчатки в стене используют гипсовый клей, обычную штукатурку или строительный гипс.

Блок в погружении крепится с помощью скользящих ножек или винтов. Сверху крепится пластиковый корпус.

В стену из гипсокартона также можно установить розетку или выключатель. В этом случае отверстие вырезается специальным инструментом.

При установке розетки в гипсокартон используйте другую насадку перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. К месту расположения отверстий протягивают трос, который выводят в подготовленные отверстия. Выступы для полых поверхностей, таких как гипсокартон, имеют специальные подножки. Они держат розетку на листе.

Установка розеток-выключателей при открытой проводке электриками происходит все реже и реже, так как они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя нельзя настроить порядок подключения контактов. Особенно важно помнить, когда подключается трехштырьковая розетка с заземляющим контактом.
Помимо того, что высота установки не нормируется единым стандартом, не нормируется высота розеток, которые предназначены для кондиционеров и других устройств с заземляющим контактом.
Розетки ставятся с расчетом тока на 6 А, одна штука на 10 м2 площади — по комнатам, на кухне любой площади — две розетки.
Установка розетки в санузле возможна только на расстоянии 0,6 м от санузла, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подключены к источнику питания БСНН или ЗНН или защищены .
Нельзя устанавливать розетки в ванной под раковиной или над ней. Нужно выбрать такую схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от перегрузок по току, иначе не справится главный предохранитель и произойдет короткое замыкание устройства.
Контактная вилка с розеткой не должна «разряжаться». Надежный контакт не нагреет разъем и не приведет к возгоранию или повреждению кабеля.
Режущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки защищены от неправильного подключения, когда в розетку нельзя вставить только один пин.

Среди комплекса электромонтажных работ установка розетки, выключателя является одним из самых простых, но это не значит, что его нужно делать чем угодно, без соблюдения определенных правил.

Обработано

Если вы строите новый дом или делаете капитальный ремонт В квартире обязательно возникнут проблемы по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнить монтаж электропроводки заново, продумав детали расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какой должна быть высота напольных розеток, где установлены выключатели?

Основные опции

Нет такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как установить розетки и выключатели относительно коммуникаций (газ, вода, трубы отопления). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что есть два наиболее распространенных варианта, на какой высоте от пола их можно монтировать:

установка розеток и выключателей по т.н. «евростандарту»;
Советская система установки.

Все эти понятия условны, на самом деле европейских стандартов и советских систем не существует, просто так удобнее различать и определять, какой должна быть высота установки розеток и выключателей.

Первый вариант был получен относительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «ремонтом».

Разницы между ремонтом в Европе, Америке или России нет, он может быть как хорошим и качественным, так и не очень.

Но так уж вышло, что хороший и качественный ремонт ассоциировался у пунктуальных и аккуратных европейцев и получил приставку «Евро». А тот, что был не очень, отождествлялся со всем советским и заслужил соответствующее название.

Вариант «Евро» предполагает, что высота напольной розетки 0,3 м, а выключателя 0,9 м. По советским нормам выключатель устанавливался на уровне плеч и середины головы человека (1,6-1,7 м), а розетки — 0,9 м.-1 м от пола.

Вариант расположения Розетки для ТВ-видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, все сугубо индивидуально. В «Евро» опция управления освещением. Не нужно поднимать руку вверх, чтобы включить переключатель, он находится на удобном уровне опущенной человеческой ладони. Кроме того, такой коммутационный автомат может включать – выключить ребенка.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно при необходимости установки некоторой мебели (шкаф, книжный шкаф, холодильник).

«ЕВРО» Розетка, расположенная почти на самом полу, опасна для маленького ребенка, который только-только научился ползать и удивляется всему, что попадется ему на глаза. При этом, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, например телевизор, компьютер или музыкальный центр, то их лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стену и не портить внешний вид помещения.

Общие требования и правила

Электромонтажники имеют основной нормативный документ — правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите, чтобы увеличить

Правила для того и созданы, чтобы ими руководствовались, поэтому мы дадим вам основные рекомендации, какие разные помещения необходимо от пола от пола до розетки или выключателя:

В помещениях подсобного или хозяйственного назначения высота монтируемых напольных розеток в пределах 0,8-1 м. Ее можно увеличить до 1,5 м, если подвести провода сверху.
Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб было более 0,5 м.
В жилых и служебных помещениях высота напольных розеток должна быть такой, чтобы электроприборы можно было удобно подключать. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.

Розетки можно устанавливать на специальные плинтуса из негорючих материалов.

Высота установки выключателей варьируется от 0,8 до 1,7 м. Их рекомендуется монтировать на стены с другой стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то для них допускаются выключатели под потолком.

В помещениях, где постоянно находятся дети, высота установки розеток и выключателей регулируется рядом не менее 1,8 м от уровня пола. Крайне важное условие: Все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки закроет розетку.
Запрещается устанавливать розетки в ванных комнатах и душевых Бан, в саунах и прачечных. Их разрешается устанавливать только в санузлах квартир и гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в 3 зоне (разделение санузлов на зоны будет рассмотрено ниже. Розетки в санузлах нужно устанавливать не ближе 0,6 м к дверям душевых

В последнее время широко применяется установка уличных моделей, электропитание к которым осуществляется в специальных плинтусах (кабель-каналах). Они очень хороши с точки зрения дизайна (их практически не видно), но при влажной уборке помещений необходимо соблюдать осторожность, чтобы в них не попадала вода.

В наших жилых домах есть комнаты, которые заслуживают отдельного разговора об обстановке в них. Это и кухня, напичканная огромным количеством разнообразной бытовой техники, и ванная комната, представляющая собой опасное помещение ввиду сырости, повышенной значимости. Об этом помещении мы поговорим еще немного.

Кухня

Главное условие для электроэлемента, устанавливаемого на кухне — он не должен быть ближе 0,6 м к водопроводным трубам И мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

О дизайне розеток на кухне на видео:

Вообще с электрической разводкой кухни дело обстоит сложнее всего. Во-первых, много коммуникаций — отопление, водоснабжение, канализация, газ. Во-вторых, бытовой техники, требующей отдельного электроснабжения на кухне гораздо больше, чем в любых других помещениях (стиральная машина, водонагреватель, варочная панель, электрическая духовка). При этом монтировать розетки нужно таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку данных коммутационных аппаратов лучше выполнять на трех уровнях от пола:

Первый уровень (или ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель отходов).
Второй уровень (или средний) 1,0-1,2 м. На этой высоте делаются выключатели элементов освещения и розетки для бытовой кухонной техники (микроволновка, тестер, блендер, комбайн, электрочайник, пекарня, кофеварка, мультиварка и т. п.). Выбирайте более точное расстояние в зависимости от конфигурации мебели на кухне.

Чтобы вилки бытовой техники было удобно включать, разместите розетки чуть выше столешницы.

Третий уровень (или верхний) — 2,0-2,5 м. В розетки, расположенные на такой высоте, включают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни идущие к ним шнуры, интерьер кухни не испортят, ведь за мебелью (навесными шкафами) их почти не видно.

Допускается размещение розеток под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.

Минимальное расстояние от пола до розетки должно быть не менее 0,1 м, иначе при влажной уборке (мытье полов) в нее возможно попадание воды.

Ванная комната

Данное помещение условно разделено на несколько зон:

Зона 0 (внутри самой ванны или поддона душа).
Зона 1 (наружная вертикальная поверхность ванной комнаты).
Зона 2 (по сути это зона 1, увеличенная на 0,6 м).
Зона 3 (остальная часть ванной).

Розетки можно устанавливать только в Зоне 3. Даже если вы хотите установить их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки, делать это категорически нельзя (если зеркало не находится в зоне 3). Кроме того, розетки должны быть со степенью защиты IP44, ввиду того, что в ванной комнате постоянно повышается влажность.

Розетку для подключения стиральной машины можно установить на уровне от 0,3 до 1,0 м.
Дополнительно для подключения мелких бытовых электроприборов установить розетки на высоте 1,1-1,2 м.
Для подключения котла автомат переключения лучше монтировать на высоте 1,7-1,8 м.

В санузлах ставить розетки ниже 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли повернуть водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные устройства недопустимо!

Видео о расположении розеток и выключателей на видео:

Выключатели, как правило, размещают вне санузлов.

Как видите, в размещении сокетов строгих правил не существует. Здесь только полезные советы, рекомендации и индивидуальные требования. Учитывать их необходимо при планировании мест установки коммутационных аппаратов.

Выключатели и розетки необходимы в каждой комнате. Они позволяют управлять освещением и подключать к сети электроприборы, поэтому их расположение должно быть максимально удобным. Однако многие забыли, что эти элементы являются выводами проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально комфортным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и монтаж элементов электросети. Одним из самых надежных является Евростандарт, который повсеместно используется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы только по собственным предпочтениям, игнорируя рекомендации и технику безопасности. Это приводит к повреждению сети, что может способствовать возникновению пожара.

Что касается выключателей, то существует три варианта их установки:

Советский;
Евростандарт;
Установка фильтра.

Первый способ – полностью соблюдать правила, установленные в советское время. Он заключается в том, что выключатели расположены на высоте 160 см от пола. Такая установка имеет ряд преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в размещении мебели.

Еще одним преимуществом является защита от детей. До таких элементов ребенок просто не дотянется, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, и используются только люди, привыкшие к нему.

Евростандарт несколько отличается от предыдущей версии. Он самый современный и удобный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода тоже несколько: нет необходимости поднимать руки и элемент не измеряется на общем фоне комнаты.

Последний вариант предполагает установку по желанию клиента. При этом нормы высоты упускаются из виду, но соблюдаются основные правила и правила монтажа. Фристайл часто используется в помещениях, где оба стандарта просто не подходят.

Стандарты розеток

Розетки также имеют свои стандарты крепления. Хотя они немного отличаются от тех, что используются для выключателей, но и здесь есть существенные отличия. Варианты установки все те же, советские, европейские и бесплатные.

Советский стандарт розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, так как приводило к большому беспорядку проводов, заметному с любой точки комнаты. Кроме того, в объемные пробки легко вливались жильцы, что могло привести к обрыву элемента или поломке устройства.

Европейская версия здесь намного лучше. Рекомендуется устанавливать розетки на высоте 30 сантиметров. Это позволяет спрятать провода за мебелью и практически их не заметить. Для удобства можно сделать 1 розетку по старому стандарту для подключения зарядного устройства и тд.

Установка фильтра здесь осуществляется по тем же стандартам, что и раньше. Важно только соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно! Евростандарт также использует другие типы розеток. У них есть более широкие раскопки для пробок. Советские розетки почти не используются, потому что современные устройства не рассчитаны.

Процесс установки

Установка розеток и выключателей практически идентична. Сначала нужно обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и уборка рабочего места. Для дальнейшей работы вам потребуются следующие инструменты:

Отвертка;
Смазки.

А также жилье и паверн. Подротом называют компонент, служащий основой для внутренней части розетки. Корпус используется для подключения проводов и дальнейшей эксплуатации элемента.

Процесс включает несколько этапов:

Зачистка проводов;
Установка травления;
Соединительные провода;
Крепление корпуса.

Сначала нужно расчистить выход проводов, предварительно пущенных в оппозицию. Необходимо оставить голые 8 миллиметров, необходимые для соединения. Рядом со стеной монтируется отверстие.

После этих этапов запускается сокет. Металлическая часть подключается к сети, плача в отверстия, соответствующие цвету провода. Если цветовой разметки нет, то нужно выяснить правильное расположение проводов и найти фазу.

Важно! После этих этапов необходимо аккуратно зажать провода в конструкции. В противном случае возможен плохой контакт, следствием чего станет искрообразование.

После этого устанавливается розетка, монтируется пластиковый корпус. Электричество включается, конструкция проверяется на работоспособность.

Обязательные требования к локации

Независимо от высоты и стандарта необходимо соблюдать основные требования локации. Они необходимы для безопасности жильцов, ограждая их от самых разных рисков.

Среди основных требований размещения отметим:

Удаление от труб отопления и газоснабжения на полметра;
Удаление от проемов и рам на 10 сантиметров;
Снятие со стирки на метр;
Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать размеры мебели, а также материал, из которого она состоит. Если он легко воспламеняется, важно иметь розетку на определенном расстоянии от таких конструкций.

Также важно учитывать наличие таких элементов. Часто выключатель находится за мебелью или на большом расстоянии от двери, из-за чего он неудобен. Эти расчеты должны быть выполнены заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Сам процесс подключения таких элементов к сети описан здесь:

На сегодняшний день высота установки розеток и выключателей не имеет четкого регламента. Это же касается и их количества в одну комнату. В результате довольно часто встречаются помещения, где они размещены в архаичном порядке и зачастую в труднодоступных местах. В рамках этого материала мы постараемся разобраться с тем, как правильно установить розетки и выключатели, чтобы они всегда были в наличии.

Нормы установки розеток и выключателей

Как уже было сказано, никаких норм и правил установки розеток и выключателей нет. «Евростандарт» — не более, чем условность Потому что здесь важна только безопасность и простота использования. Это подтверждает свод правил проектирования жилых и общественных зданий (СП 31-110-2003), последняя редакция которого вышла в 2003 г. и правила устройства электроустановок, подготовленные с учетом всех требований МЭК. стандартов, ведь монтаж электропроводки должен основываться на этих рекомендациях. Из первых следует соблюдение правил установки:

выключатели необходимо располагать со стороны дверной ручки на высоте 1 м от пола;
расстояние от пола до розетки также должно быть 100 см, при этом ее расположение не имеет значения.

Выдержки из правил устройства электроустановок

выключатели необходимо размещать аналогично указаниям из предыдущего документа, т.е. возле ручки двери на расстоянии 1 м от пола;
выключатель также можно расположить под потолком, при наличии шнура включения, опустить до рекомендуемого уровня;
на кухне все точки питания должны находиться на расстоянии не менее полуметра от газопровода и достаточно высоко на полу;
в санузлах электрические узлы следует устанавливать на расстоянии 60 см от сантехнического оборудования и на таком же расстоянии от пола.

Евророзетка значительно отличается от нашей продукции . Диаметр штырей и расстояние между ними в такой розетке несколько больше. Больше и сила тока: евро — 10-16а, а в отечественном в два раза меньше — 6-10а. Поэтому первый намного выгоднее, так как к нему можно подключить несколько устройств.

Установка электрических узлов в доме

Чтобы вы понимали — есть два способа расположения розеток и выключателей в доме. Это т. Н. Европрямые и старые добрые, знакомые многим, советские стандарты. Рассмотрим каждую в деталях.

По Евростандарту розетки должны быть на расстоянии 30 см от пола , а выключатели — 90 см. Но на самом деле как таковой стандартизации никогда не существовало, и это понятие пришло в нашу жизнь с обновлениями. Соответственно, у него есть положительные и отрицательные стороны:

розетка не «бросается в глаза» и ничему не мешает, а выключатель расположен на уровне опущенной руки (90 см от пола) и его можно включить, даже не глядя и без приложения любые усилия — это плюс;
для того, чтобы вилку в розетку вставить, нужно будет согнуть, а для того, чтобы щелкнуть по выключателю, честно говоря — это минус.

Что касается советских стандартов, то мнение о них в последнее время разделилось. Одни считают их более удобными, другие нет, но в последнее время количество последних растет. Напомним, что тогда выход был взят на высоте 90 см, а переключается на уровне головы человека, т.е. 160 см. Как и в предыдущем случае, у есть свои плюсы и минусы:

розеткой пользоваться гораздо удобнее, т. к. к ней не нужно прислоняться, а выключатель расположен на уровне глаз и не не мешать расстановке мебели – это плюс;
постоянно висят шнуры питания от приборов и нужно поднять руку чтобы включить свет и найти тумблер — это минус.

Выше мы уже говорили о том, что высота установки розеток и выключателей по «советскому» стандарту, с точки зрения удобства, уже давно признана многими сомнительной. Пресловутый Евростандарт стал давать больше преференций. Взять, скажем, те же розетки, а точнее, блок из них. Он не будет так бросаться в глаза, чем куча розеток с «тройниками» и шнурами.

То же самое относится к обоим выключателям, которые расположены у входа в помещение, на уровне опущенной руки человека, на высоте 90 см от пола . Таким образом можно будет быстро найти при входе в темную комнату. А в помещениях большей протяженности имеет смысл установить два проходных выключателя на разных концах.

Выключатели и розетки, не имеющие защиты от протечек «на землю» (УЗО, ДИФАВТОМАТА), не рекомендуется устанавливать в санузлах и ванных комнатах. Это же относится и к розетке для стиральной машины.

Как их установить?

Перед тем, как установить розетку или выключатель, на стене следует обвести их контур. Если это бетон, то отверстие делается перфоратором с алмазной коронкой. Подроттор можно сделать как круглым, так и квадратным. В готовые отверстия вставляются специальные монтажные коробки. Для их крепления используется строительный гипс, штукатурный или гипсовый клей . Коробка крепится раздвижными ножками или шурупами, а затем на нее одевается пластиковый корпус.

Установка в гипсокартонную стену несколько отличается, необходимый набор инструментов другой. В листах гипсокартона заранее делаются все отверстия, куда будет проведен кабель. Для крепления розеток и выключателей используются специальные ножки, которые должны удерживать их на листе.

Что касается установки с открытой проводкой, то такие случаи крайне редки и в основном так крепятся только временно (например, при ремонте), так как провода воздействуют на салон. Согласитесь, гораздо приятнее смотреть на красивую стену, где все аккуратно и эстетично.

Если вы хотите произвести монтаж проводки и подключение розеток с выключателем самостоятельно, не привлекая сторонней помощи, то следует придерживаться приведенных выше советов и ряда правил, которые позволят вам выполнить все работы без проблем и, наиболее главное, безопасно:

Подведем итоги

Итак, что мы узнали сегодня? Пожалуй, самым важным будет то, что четких стандартов или ГОСТов, касающихся размещения розеток, выключателей и электропроводки, нет, но есть ряд рекомендаций, которые необходимо соблюдать в первую очередь из соображений безопасности. Но количество приборов с выключателями должно быть таким, чтобы работа бытовых и осветительных приборов проходила максимально удобно, что следует учитывать при составлении проекта.

Правильное размещение розеток очень важно для повышения надежности, повышения степени комфорта и правильного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «На какой высоте от пола делать розетку?». Сегодня мы постараемся осмыслить ответ на этот вопрос, предоставив для вас всю необходимую информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодежь стремится к более современному «европейскому стандарту», чтобы не отставать от последних тенденций моды. Старая гвардия предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Надо сразу перешивать, что нет «евростандарта». Существует лишь небольшой перечень ограничений, которые существуют исключительно для обеспечения пожарной безопасности.

В СССР розетки располагались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может составить конкуренцию так называемому «Евростандарту», поскольку имеет множество преимуществ:

Маленькие дети не могут получить доступ к розетке, так как она находится на достаточно большой высоте;
Такое расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других устройств, не требующих постоянного включения в сеть;
Взрослому человеку не нужно наклоняться, чтобы включить электроприбор в розетку.

Высота розеток по евростандарту

Этот способ набирает все большую популярность на постсоветском пространстве. Розетки размещены на высоте 30 см от пола, что также имеет ряд положительных сторон:

Благодаря довольно низкому расположению вывода проводов не мешают свободному перемещению по комнате;
Внешний вид помещения не портить «висящими» повсюду проводами от электроприборов.

Правила устройства электроустановок (ПУЭ)
ПУУ регламентирует размещение розеток следующим образом:
Установить розетки в санузле квартиры или гостиничного номера можно, но только с устройством защитного отключения (УЗО ) или разделительный трансформатор;
Розетку нельзя располагать ближе 0,6 м от двери душевой;
Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
Запрещается устанавливать электрооборудование ближе 0,5 м к газовой установке;
Запрещено размещать в банях и саунах.

СП и ГОСТ
Правильная установка розетки осуществляется при соблюдении следующих правил:
На каждые 4 м периметра жилого помещения устанавливается одна розетка;
Владелец частного или однокомнатного дома определяет, сколько розеток необходимо установить;
Одна розетка размещается на каждые 10 квадратных метров. м Площадь коридора (выключатели лучше ставить в обоих концах коридора).
Нет четких правил, на какой высоте должна быть установлена кухня. Но есть некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. Согласно этому стандарту розетка размещается на трех уровнях.
Первый уровень. Стандартная высота размещения на кухне — 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомоечная машина, холодильник, электрическая плита и так далее.
Второй уровень. Далее идут розетки для переносных электроприборов: чайника, микроволновки, блендера и др. Для них необходима высота от 110 до 130 см.
Третий уровень. Для него характерно размещение розеток на высоте 200-250 см. Для удобного доступа к ним может потребоваться табуретка.
Ванная комната – это место, где почти постоянно присутствует повышенная влажность. Поэтому для максимальной безопасности необходимо установить электрическую розетку вместе с крышкой для защиты от брызг. Минимальная высота для выхода 15 см, чтобы внутрь не попала вода. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.
Для удобства использования различных устройств можно использовать такие параметры высоты:
Для фена, бритвы и других мелких электроприборов розетку рекомендуется устанавливать на высоте 1,1 м;
Стиральная машина — 1 м;
Водонагреватель — 1,8 м.
В спальне установлены розетки с обеих сторон возле двуспальной кровати для подключения электроприборов к сети не вставая. Также рекомендуется разместить выключатели.
На высоте 30 см устанавливается розетка для пылесоса, шнур от которой должен свободно доставать в любую сторону. Рядом со столом есть розетки для компьютера или другой техники.

В условиях других комнат
Все зависит от фантазии владельца. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет находиться в этом помещении. Но лучше использовать несколько уровней: первый и второй, чтобы обеспечить удобное использование всех электроприборов.
Электропломбы устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Остальные параметры размещения зависят от вашего удобства.
Собственный стандарт
Если появилась идея, лучше легко установить розетку, лучше посмотреть фото такого расположения розетки в интернете. Это убережет от возможных проблем.
Расставлять розетки дома вы можете на свое усмотрение, но соблюдая правила, описанные выше. Поэтому нет необходимости делать какой-либо из стандартов. Вы можете размещать розетки исходя из собственного удобства использования.
Необходимо подобрать такое помещение, которое позволит без проблем пользоваться различными электроприборами. Например, самое удобное размещение прикроватных розеток — 70 см. На такой высоте вполне комфортно пользоваться гаджетом, подключенным к сети.
Розетки для телевизора лучше разместить ближе к полу, за телевизором, чтобы провода не мешали движению. Нужно удобное расположение, чтобы не пользоваться удлинителями.
Заключение
Ключевое значение при выборе расположения розеток имеет безопасность и удобство. Следуя этим двум факторам, вы легко сможете упростить себе жизнь. Не пренебрегайте этим. Удачи.

Photo of the optimal placement of sockets in height
, Схема.
Правила размещения выключателей
Планирование выхода
Правила размещения в различных жилых помещениях
Для безопасного и удобного использования электроприборов и управления источниками света в квартире установлены стационарные розетки. Расположение розеток и выключателей в квартире выбирается с точки зрения удобства эксплуатации, но необходимо учитывать и технические правила установки.
Правила размещения выключателей
Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт
Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:
Советский. Розетки устанавливаются на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотянутся до устройства руками, поэтому они в безопасности. При этом взрослым не нужно нагибаться, чтобы включить электроприборы.
Евростандарт. Розетки — на уровне 30 см от пола, выключатели — на высоте 90 см от крышки. Электрические точки не бросаются в глаза, часто скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.
При выборе выключателей следует учитывать, что электроприборы такого рода имеют разную степень влагозащиты. Для влажных помещений нужно приобрести устройство с защитой от проникновения и влаги, либо вынести за пределы помещения.
Планирование розеток
Чтобы детально разобраться в размещении розеток в квартире, необходимо перед непосредственным монтажом электроприборов составить план с учетом количества оборудования. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических устройств. При этом количество электрических розеток увеличивается на одну-две единицы, что обеспечивает возможное расширение арсенала используемых бытовых приборов.
Помимо технических требований, учитывают, насколько удобно будет пользоваться разъемом, незаметен он или бросается в глаза и портит интерьер.
Электроприборы размещают со стороны дверной ручки, а не петель, так как в последнем случае для их использования придется обходить полотно.
План-схема
Если для строителей составляется план розеток и выключателей, то его выполнение обязательно в масштабе на миллиметровой бумаге с привязкой к генеральному плану. Места расположения и высота установки устройств указаны в соответствии с нормами.
Схема расположения розеток и выключателей в квартире
Схема расположения электропроводки должна быть согласована с проектировщиком.
Как определить необходимое количество
Правильная схема подключения и расчет минимального количества розеток позволит вам удобно пользоваться техникой на кухне
Сколько розеток должно быть в квартире зависит от ее оснащенности бытовыми Техника. Специалисты советуют предусмотреть для каждого электроприбора разъем, расположенный в удобном для его использования месте. Более того, в каждой комнате также следует добавить пару электрических розеток с прицелом на будущее. Хорошим подспорьем в определении количества электроприборов является подробный план.
Особенности размещения розеток
Высота установки розеток и выключателей
При детализации плана установки следует уточнить, что представлены специальные правила размещения розеток в квартире, которые носят рекомендательный характер, отражены в «Своде норм строительства и проектирования», а также в СНиП 31-110-2003:
Высота выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им без поднимая руки. В среднем этот показатель составляет 80-90 см от поверхности пола.
Выключатель должен располагаться со стороны дверной ручки, в непосредственной близости от дверного проема, примерно в 10-15 см от него.
Электрические разъемы не должны закрываться мебелью, затрудняющей доступ к ним и отвод тепла.
Выключатели для ванной и туалета вынесены в коридор.
Учитывать рекомендации дизайнера и нюансы дизайн-проекта.
Правила размещения в различных жилых помещениях
Каждая комната оборудована разными приборами по своему назначению, и их количество различается. При составлении плана расположения электрических точек важно учитывать особенности помещения. Положения о правильном расположении розеток и выключателей в квартире закреплены в нормативных документах: СНиП, ПУЭ, ГОСТ.
Кухня
Расположение розеток на кухне
Чтобы правильно определить расположение всех электрических точек, необходимо спланировать, где именно будут располагаться бытовые приборы. Так как на кухне устанавливается мелкая и крупногабаритная бытовая техника, важно, чтобы розеток было столько, сколько приборов, и желательно с запасом. Они должны располагаться удобно, чтобы не пришлось использовать удлинители или тройники.
В первую очередь продумывают расположение розеток и выключателей для стационарных бытовых приборов:
холодильник;
стиральная машина;
вытяжки;
измельчитель отходов
;
посудомоечные машины;
встраиваемая микроволновка;
электрическая духовка и плита;
датчик протечки воды;
потолочные и встраиваемые светильники.
Разъем варочной панели удобно расположен сбоку, в шкафу с распашной дверцей или в плинтусе. Причем некоторые модели подключаются напрямую к проводу, а не к розетке. Поэтому отдельный разъем может не потребоваться.
Розетку для холодильника рекомендуется устанавливать под холодильником, но это может быть неудобно, если приходится часто его размораживать. Разъем лучше устанавливать справа, слева от него или сверху.
Для подключения нестационарных приборов необходимы розетки на фартуке, по две розетки с левой и правой стороны кухни. Удобно, когда одна-две розетки расположены рядом с обеденным столом. Важно предусмотреть возможность одновременного подключения небольших бытовых приборов к сети.
Розетки Gira — HDMI, VGA, USB
Вам нужно будет организовать доступ к сети для телевизора, если это модель с функцией SMART, вам потребуется интернет-розетка. Разъем для пылесоса рекомендуется устанавливать на уровне 30-40 см от пола, рядом с входом на кухню. Оптимальное место для установки выключателя кухонного освещения – 75-90 см от пола и 10-15 см от дверного проема.
При этом придерживаются некоторых требований:
Запрещается размещать розетки за бытовыми приборами. Его следует установить рядом с ним, за стенкой соседнего шкафа или в плинтусе.
Разъемы для бленды и ТВ монтируются на высоте 2-2,5 см от пола, то есть над блендой и за панелью ТВ.
Розетки для мелкой техники должны находиться на высоте 10-30 см от столешницы, с нижним краем на расстоянии не менее 5 см от нее.
Для варочной панели и духовки делают два отдельных выхода, так как двойной выход не выдержит нагрузки.
Розетки, расположенные в непосредственной близости от источника воды, должны иметь высокую степень защиты от влаги. Это относится к разъемам для измельчителя, стиральной и посудомоечной машин.
Гостиная
Расположение розеток в гостиной
В гостиной выключатель должен располагаться у двери на высоте 75-90 см, чтобы он был доступен для всех членов семьи. Также в них есть розетка, например, к ней можно подключить пылесос. От дверного проема отступает примерно 10 см, а от пола 30 см. Если комната большая, вам понадобится еще одна розетка для пылесоса — в дальнем конце комнаты.
В зоне ТВ также необходимо установить несколько розеток. Вам понадобятся разъемы для телевизора, DVD-плеера, аудиосистемы и выхода в интернет. Высота размещения — 130 см. Они будут закрыты ТВ-панелью, но к ним будет организован свободный доступ.
На диване следует сделать розетки для бра, торшера, ноутбука, телефона. Кроме того, в зависимости от расположения следует запланировать электрические точки для кондиционирования и дополнительного оборудования. Розетки желательно сделать рядом с сиденьями.
Если в гостиной есть рабочий стол, нужны разъемы для настольной лампы, компьютера, монитора, колонок, принтера, сканера. Их лучше разместить над столом, чтобы было удобно включать/выключать приборы.
Если в гостиной есть аквариум, нужны разъемы для фильтра и освещения.
Спальня
Рекомендуемая высота розетки в спальне
В спальне необходим блок розеток рядом с тумбочками, чтобы поставить телефон на зарядку, подключить ноутбук, планшет, электронную книгу. Дальнейшие рекомендации зависят от того, какая техника установлена в спальне или какие зоны дополняют пространство. Это может быть рабочая зона или телевизор. Выключатель и розетка для пылесоса стандартно размещены у двери. Также могут потребоваться розетки для дополнительных источников освещения.
Ванная комната
Схема электропроводки в ванной комнате
Расположение и количество розеток в ванной комнате определяется подключенными к ним электроприборами. Почти всегда здесь нужны электрические розетки для стиральной машины, фена, электробритвы. Кроме того, могут потребоваться разъемы для водонагревателя, полотенцесушителя и сушилки.
Правильное расположение розеток в ванной не менее 60 см от пола и источника воды. Причем это должны быть специальные устройства с высокой степенью влагозащиты.
Прихожая
В прихожей розетку и выключатель удобно разместить рядом с входом, чтобы не проходить в грязной обуви через всю комнату, чтобы выключить или включить свет. Розетку можно установить под выключателем — для пылесоса, например, или сушилки для обуви, дверного звонка.
Дети
В детской комнате у двери, со стороны дверной ручки, ставится выключатель. Под ним, на высоте 30 см от пола, розетка для пылесоса, обогревателя, увлажнителя. Если ребенок только начал ходить, следует закрыть их заглушками или установить приборы с крышками. Если ребенок школьного возраста, для него должно быть оборудовано рабочее место. Требования такие же, как и для рабочего места в гостиной. К кровати потребуются розетки для ночного освещения. Используйте электрические разъемы напротив кровати для подключения телевизора.
Шкаф
Домашний офис должен быть оборудован достаточным количеством розеток для рабочего оборудования
Домашний офис также должен быть оборудован достаточным количеством розеток и выключателей. В обязательном порядке вам понадобится блок розеток на рабочем столе. Их можно установить на высоте 15-20 см над столешницей или спрятать за столом, на уровне 20-30 см от пола. В кабинете могут быть установлены:
настольный источник света;
настольный компьютер;
монитор;
Столбцы
принтер;
сканер
;
копир
;
ноутбук;
зарядное устройство для телефона
;
аквариум;
ТВ.
Все эти устройства нуждаются в отдельной розетке, так как их можно использовать одновременно. Также рекомендуется предусмотреть разъем для пылесоса.
Если в новостройке расположение розеток и выключателей более-менее соответствует современным требованиям, то в многоквартирных домах, построенных 25 и более лет назад, количество электрических точек очень ограничено. В любом случае при планировании рекомендуется исходить из индивидуальных пожеланий и учитывать стандарты.

требования и необходимость. В детской комнате и спальне
Кухня в современной квартире является одним из основных потребителей электроэнергии. Мощность пантографов, подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.
Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.
Мощность электроприборов на кухне
Перед работой вам предстоит составить небольшой проект или схему. Для этого изначально рассчитывается мощность всех электроприборов, которые будут на кухне.
Вот их примерный список:
освещение — 150-200 Вт
Микроволновая печь — 2000 Вт
Холодильник — 100 Вт
Посудомоечная машина — 1000-2000 Вт
Электрический чайник — 2000 Вт
Духовка — 2000 Вт
Водонагреватель — 2000 Вт
Варочная панель — 3500 — 7500 Вт
Конечно, все приборы не будут включаться одновременно. Но вы должны рассчитать общую мощность. Чаще всего она находится в пределах 10-15 кВт.
Максимальная мощность при одновременном включении нескольких токоприемников в обычной квартире, как правило, не превышает 7 кВт.
Если у вас эта мощность выше 7кВт, то тут уже надо думать о вводе 380В и распределять нагрузку по фазам.
Какой кабель выбрать для кухни
Далее необходимо рассчитать сечение общего провода питания электрощита и отходящей проводки к каждому пантографу. Здесь придерживайтесь правил:
при нагрузке приборов до 3,5кВт — кабель медный ВВГнг-Лс 3*2,5мм2
при нагрузке приборов до 5,5кВт — кабель медный ВВГнг-Лс 3*4мм2
при суммарной нагрузке всех приборов до 10кВт — кабель медный ВВГнг-Лс 3*6мм2
при суммарной нагрузке всех приборов до 15кВт — кабель медный ВВГнг-Лс 3*10мм2
Почему должна быть марка ВВГнГ-Лс подробно в статье ниже:
Даже если у вас в доме старая система заземления (без третьего защитного провода), все равно проводка 3-х жильным кабелем. Это убережет вас в будущем от дополнительных затрат на реконструкцию и замену проводов.
В крайнем случае третий провод будет резервным для нуля или фазы, на случай возможного обрыва или другого повреждения.
Схема расположения розеток на кухне
После выбора электропроводки необходимо определиться с розетками.
Всегда планируйте размещение розеток после утверждения проекта кухни, иначе могут возникнуть проблемы. Например, розетки рабочей зоны запросто могут оказаться не в том месте, и в итоге спрятаться за холодильником.
Чтобы убедиться, что ваши розетки и выключатели на месте, возьмите план расстановки кухонной мебели.
После этого отметьте на нем все необходимые розетки. Можно даже своими руками.
На этом плане еще не нужно четко привязывать места установки и рассчитывать размеры и расстояния. Просто посчитайте количество и назначение каждой из розеток.
Количество розеток
Сколько розеток требуется на кухне?
К категории стационарного оборудования относятся — холодильник, вытяжка, варочная панель и духовка, микроволновая печь, посудомоечная машина, измельчитель мусора.
Кроме того, не помешает смонтировать одну розетку сразу под выключателем или рядом с ним при входе в помещение.
Зона с выключателями обычно остается ничем не загроможденной, а свободная точка, где можно снимать напряжения (например, для пылесоса) никогда не бывает лишней.
Теперь отметьте точки на фартуке для подключения нестационарных устройств. Разместите не менее двух с каждой стороны (справа и слева) кухни.
Сюда войдут электрочайник, блендер, миксер и т.д.
Расстояния и расположение
Когда вы определились с количеством, пора переходить к расчету необходимых размеров и отступов. Для этого нарисуйте что-то вроде развертки стен, где будет стоять мебель.
Здесь уже понадобятся точные размеры кухни — длина, высота комнаты. Постепенно в виде прямоугольников нарисуйте оборудование и все шкафы.
Если кухня угловая, сделайте то же самое с примыкающей стеной.
Холодильник
Для холодильников производители рекомендуют размещать розеточную группу под самим прибором, то есть в нижнем ряду, чтобы не было видно соединений.
Нельзя со 100% уверенностью однозначно сказать, на какой высоте делать нижний ряд розеток.
Это объясняется тем, что если поставить выше, то встроенная техника будет упираться в вилки.
Если вы собираетесь довольно часто отключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.
Розетки в рабочей зоне и над столешницей
Высота столешницы обычно 85см, максимум 90см. Далее идет перегородка высотой 550-600мм и далее шкафчики.
Разместите розетки в этом месте на высоте 105 см от пола.
В этом случае они не окажутся посреди стены, и ими будет удобно накрыть ту же микроволновку.
Минимальное расстояние от столешницы должно быть не менее 5 см, чтобы кухонный плинтус их не касался. Места размещения – один комплект в любом углу, плюс между варочной панелью и мойкой.
Как указано выше, не менее двух штук. Если вам не нравится внешний вид розеток над фартуком, подумайте о том, чтобы выдвинуть устройство из столешницы.
Обязательно нужно учитывать, будет ли встроенная техника в верхних шкафах. Например, микроволновая печь.
Вам также придется сделать для него отдельную розетку. Протяните шнуры сверху в зону столешницы, не по фэн-шуй.
Вытяжка
Также вверху, на высоте 1,9м-2,0м выводится выход для вытяжки. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись кабельной розеткой и потом подключить ее прямо внутри оборудования.
Но если это дорогая модель, то она идет со своей вилкой. Срезание заводской вилки приведет к аннулированию гарантии.
Варка и духовка
При наличии мощной варочной поверхности либо делается вывод кабеля с последующим подключением непосредственно под клеммники панели, либо устанавливается специальная силовая розетка.
Духовки, в отличие от плит, идут с обычными вилками, так что тут не надо мудрить. Вставьте их в простые розетки.
Когда слева или справа от варочной поверхности и духовки стоят шкафы с распашными дверцами, очень удобно размещать розетки прямо внутри них. Отступите 15-20см от края и монтируйте.
Если такой возможности нет, то придется подключаться из нижней группы.
В случае отдельной установки духового шкафа от варочной панели, например, на уровне груди, сделать для него розетку в нижнем шкафу на высоте до 750мм.
Посудомоечная машина
Согласно СП 31-110 2003 п.14.29 запрещается делать какие-либо розетки под и над умывальниками или умывальниками. Поэтому всегда отступайте на несколько сантиметров при установке розеточной группы рядом с этой сантехникой. Это касается как нижнего размещения, так и рабочей зоны вверху.
Также запрещается ставить розетки за посудомоечной и стиральной машинами.
Возле обеденного стола (если он у стены, а не в центре кухни) желательно запланировать одну розетку.
В большие праздники, при наплыве гостей и родственников в квартире обязательно нужно будет что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.
А в простые дни можно легко прикрепить туда ноутбук при работе на кухне.
для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат 16А
для устройств до 5,5кВт автомат 25А. Тем более, что на этот пантограф лучше выделить отдельную группу
Вы также можете ориентироваться по следующей таблице для выбора машин и кабелей при подключении варочной панели:
так как кухня влажное помещение, плюс огромное количество предметов с металлическим корпусом, необходимо установить вводное УЗО на ток 30мА в щиток перед всеми автоматами

на каждый пантограф устанавливается отдельная розетка

Это не только дополнительная нагрузка на проводку, но и потенциальное короткое замыкание (из-за пролитого чая или другой жидкости).
Частые ошибки
1 Монтаж электропроводки и розеток до согласования и утверждения дизайн-проекта кухонной мебели.
Проблемы, с которыми вы обязательно столкнетесь в этом случае, это скрытые розетки за шкафами, холодильниками и т.д. Очень вероятно, что вам даже придется использовать переноски, так как заводские шнуры с вилкой просто не дотянутся до точек подключения.
2 Подключение холодильника.
В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. При этом длина шнура не такая уж и большая, всего 1м.
Поэтому, если вы знаете, какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите, с какой стороны из него выходит шнур питания. Добавьте к этому ширину холодильника и соответствующим образом спланируйте точку подключения, чтобы избавиться от держателей.
А в некоторых моделях подключение морозилки может идти отдельным самостоятельным шнуром, либо морозилку вы докупите в будущем. Изначально вы сделаете только одну розетку для оборудования, но в итоге вам понадобится две. Так что лучше этот блок делать двойным.
3 Подключение розеток к «мокрым» устройствам через простой автомат.
Такие приборы, как посудомоечная машина, стиральная машина (если она встроена в кухню), проточный водонагреватель и др. должны подключаться через УЗО или дифф.автомат.
Никакие модульные автоматы, а тем более «заглушки», никогда не спасут от утечек тока.
Даже если у вас нет заземлителя, УЗО все равно поможет и защитит в этом случае.
4 Наиболее распространенной ошибкой является установка обычных розеток для посудомоечных машин (типа Schuko) под раковиной или рядом со смесителем.
Это место запрещено правилами. Отступите от смесителя 500мм (то же самое касается и газовых труб на плитах или плитах) и только потом смело монтируйте электромонтажное изделие.
Если электрики уже завели туда проводку и нет возможности переделать, или вам досталась квартира с таким ремонтом, то убедитесь, что розетки под раковиной водонепроницаемы (как в ванной).
Также запрещается монтировать электроустановочные изделия в непосредственной близости от пластин.
5 Будьте предельно осторожны при установке нижней выпускной группы на расстоянии 10 см от пола!
На участке до 25 см от пола сантехники обычно устанавливают трубы для раковины, стиральной машины, посудомоечной машины.
Не зная точного прохождения дорожек, не спешите резать стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.
Подводя итоги, хочется сказать, что электроразводку на кухне должны делать профессионалы своего дела. Воспользовавшись советами из этой статьи, вы сможете легко контролировать весь процесс и делать собственные грамотные замечания во время монтажных работ.
Безопасность использования электричества в доме или квартире зависит от правильно выполненного электромонтажа. Особое внимание следует уделить установке розеток, которые, помимо соответствия выбранной мощности и степени защиты, должны быть установлены по правилам устройства электроустановок. Высота установки розеток также имеет большое значение, и обычно зависит от помещения, в котором осуществляется установка этого элемента электроарматуры.
Высота установки прибора для каждого помещения регламентируется ПУЭ. Этот документ предписывает установку этих электротехнических устройств следующим образом:
Производственные помещения — элементы электроарматуры должны быть установлены на высоте 0,8 — 1,0 метра. Если есть возможность провести кабель сверху, то высота установки может быть 1,5 м.

Для подключения мощных электроустановок в производственных помещениях используются только розетки, предназначенные для данного типа устройств.
В жилых и административных зданиях, а также в лабораториях допускается установка розеток на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты установки изделия является удобство подключения электроприборов. Если плинтус изготовлен из негорючего материала, то в таких помещениях устройства можно устанавливать на уровне пола.

Правильная разводка электрического кабеля при таком расположении осуществляется через наружный кабель-канал.
В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
В помещениях торговли и общественного питания силовые элементы электроарматуры следует устанавливать на высоте 1,3 м.
Высота установки в общественных зданиях должна быть не более 1 метра.
имеет большое значение, и, несмотря на то, что это помещение является самым энергозависимым, не рекомендуется где-либо размещать электроприборы. В этом помещении розетки должны быть установлены на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить эту электрофурнитуру относительно водопроводной и газовой трубы.
также должны выполняться по правилам. Расстояние от пола до розетки в помещениях с повышенной влажностью также должно быть на уровне 80 – 100 см.

Кроме того, необходимо соблюдать удаленность данного элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить возможность попадания брызг воды на элемент электроарматуры.
Высота установки розеток в спальне и кабинете
В спальне розетки можно устанавливать на высоте не более 1 метра, единственным исключением является установка телевизора на стену, когда высота установки устройства превышает 1 метр. Для удобства можно использовать установку электроприбора непосредственно возле кровати на высоте 0,6 – 0,7 метра. Рекомендуется установить по 1 розетке с обеих сторон кровати.
Элементы электроарматуры, размещенные на такой высоте, облегчают подключение светильников, установленных на тумбочке, или любых других электроприборов.
Высота розетки для телевизора, который планируется установить в спальне, рассчитывается по следующей формуле:
H = A + B/2
В этой формуле H – высота установки розетки; А — высота установки телевизора на стене; B — высота телевизора.
Розетка для телевизора расположена непосредственно за электронным устройством. Если вместе с телевизором устанавливается дополнительное оборудование, для которого требуется дополнительная розетка, то двойная евророзетка устанавливается на той же высоте, которая была рассчитана по формуле.

Другие розетки рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ установки позволяет скрыть элементы электрофурнитуры. Розетки и выключатели не добавляют эстетики помещению, поэтому их размещение внизу стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на той же высоте, заменив при необходимости накладные модели внутренними устройствами. В этом случае внешний вид спальни или любой другой комнаты значительно улучшится.
Для установки розеток в офисе действуют те же правила, что и для установки электроэлементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Разместите устройства рядом с рабочим столом. Если для компьютера используется ИБП, то розетки следует располагать на небольшой высоте, чтобы можно было разместить напольный источник бесперебойного питания без значительного натяжения рабочего провода, длина которого, в большинстве случаев, не превышает 1 метра.
Для подключения сплит-системы, наоборот, рекомендуется размещать этот элемент электроарматуры на высоте около 1 метра, непосредственно под устройством.
Высота установки розетки в детской комнате
В детской комнате, в присутствии маленьких детей, электрофурнитуру лучше устанавливать от пола на максимально допустимой высоте или использовать устройства, оснащенные защитными шторками, или лучше , объедините эти два стандарта. Для того чтобы отключить розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управлять которой можно с помощью телефона или компьютера.
Европейские стандарты высоты розеток
Многие строительные нормы и правила «бродят» вместе с технологическими новинками. В нашей стране высота установки розеток и выключателей евростандарта часто отличается от норм установки, по которым работали строительные организации в прошлом веке. В современном жилом доме электрические элементы евростандарта устанавливаются на высоте 40 – 45 см от плиты перекрытия. Выключатели устанавливаются, в этом случае, на расстоянии 1 метра от чернового пола. Такие стандарты установки электроарматуры имеют следующие преимущества:
Расположены низко и не портят интерьер комнаты.
Даже ребенок 4 — 5 лет может при необходимости выключить свет.
Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электроприборы, выполняя какие-либо действия на рабочем месте. Нижнее подключение также позволяет при необходимости использовать более короткие удлинители.
Устройства, устанавливаемые на небольшой высоте по евростандарту, при наличии в доме маленьких детей должны быть оснащены защитными шторками. Такие устройства после извлечения вилки надежно перекрывают доступ внутрь розетки.
Евростандарт распространяется только на жилые комнаты, если на кухне необходимо установить современные розетки, то в этом случае высота элемента электрофурнитуры должна быть около 1 метра от уровня пола.
Независимо от места установки розетки не должны располагаться ближе 10 см от дверных и оконных проемов, а также от углов помещения.
Как правильно установить видеорозетку смотрите ниже:
Вывод
На какой высоте делать розетки, понятно из этого материала, но для безопасной эксплуатации электроприборов существует большое количество норм и правил требуется. Расстояние от пола до розетки, как правило, не более одного метра, при установке на кухне или в ванной, и 30 см – в жилых помещениях. Установить розетки можно самостоятельно, но во избежание несчастных случаев при работе следует отключить бытовую электросеть. Если самостоятельно поставить элементы электрофурнитуры сложно, то следует обратиться за помощью к профессиональным электрикам, которые установят розетки от пола на высоте, на которой будет удобно и безопасно пользоваться этими устройствами.
В ходе мероприятия многих интересует вопрос, на какой высоте ставить розетки и выключатели. Строгих правил для квартир в многоэтажных домах нет. Главное, чтобы ими было удобно пользоваться.
Некоторые люди привыкли к высоте домов советской постройки. В них розетки устанавливались на расстоянии 80-90 сантиметров, а ключи — 150-160 сантиметров. Интересно, что владельцы квартир не отказываются от таких высот по привычке. Другие быстро перенимают все новое и необычное и используют европейские стандарты, где электроустановки сделаны для удобства и комфорта человека.
Сегодня гнезда монтируют на высоте 30-40 сантиметров, а выключатели на 80-90 сантиметрах от уровня пола. Такие показатели считаются общепринятыми.
С учетом назначения розеток устройства могут быть выполнены на разном расстоянии, например, на кухне их часто располагают в одну линию над столом, плюс 0,2-0,25 м. Это обеспечивает удобство использования различных бытовых приборов.
Для аудио- и видеоаппаратуры специальные электроустановки устанавливаются в одну линию с силовыми розетками. В этом случае целесообразно установить набор гнезд не очень низким. Средний рост может варьироваться в пределах 50-120 сантиметров.
В санузле розетку делают со степенью защиты не ниже IP-44, на высоте одного метра от пола и на расстоянии не менее 0,6 м от санузла или душевой.
Установка выключателей
Они должны располагаться так, чтобы устройство не оказалось за закрытой дверью. Они должны располагаться на расстоянии не менее 100 сантиметров от проема.
Вы можете поставить выключатели по евростандарту, разместив их со стороны дверной ручки на расстоянии не менее 10 сантиметров от дверного проема и на уровне ладони вниз. Многим это кажется удобным.
Перед монтажом электроустановок нарисуйте на стене условную разметку мест, затем посмотрите, подходит ли вам выбранное место. Другой вариант — сходить к друзьям, посмотреть, какая высота у них розеток и выключателей, узнать, насколько удобно ими пользоваться. Так что вы сможете принять правильное решение для себя. А если у вас все еще есть сомнения, обращайтесь в нашу компанию. Электрик выезжает в любую точку Москвы и области. Мы решим любую задачу, так как в нашем распоряжении:
Квалифицированный штат специалистов.
Большой опыт работы.
Современное оборудование и инструменты.

Согласитесь, в собственном доме мы настолько привыкаем к расположению выключателей света, что находим их интуитивно, даже не глядя. А были такие моменты, когда вы искали выключатель в гостях там же, где и в своей квартире? Эти факты доказывают, что расположение этих незаменимых предметов в доме при ремонте нужно выбирать с умом, чтобы их использование было удобным для всех членов семьи.
В старых домах розетки и выключатели устанавливались со стандартным смещением от пола. Даже сейчас во многих квартирах они также располагаются на высоте 1,5-1,6 м. Многие люди, особенно те, кто уже в приличном возрасте, настолько привыкли к такому расположению выключателей, что вряд ли изменят их высоту даже в новой квартире.
Желание сделать дом уютным толкает людей на эксперименты. Не так давно диммеры при ремонте стали опускать намного ниже полутора метров. Большинству людей удобно включать/выключать свет на высоте 80-90 см от пола. Эти размеры считаются более близкими к европейским стандартам.
Высота выключателя в доме — индивидуальное решение хозяев. Четких правил, норм и ограничений нет. Вы можете остановиться на стандартных значениях или спланировать планировку под свои индивидуальные потребности.
Важно учитывать особенности семьи. Например, если у вас есть маленькие дети, не устанавливайте выключатели слишком высоко. Наверняка, родители очень скоро устанут от постоянных просьб детей включить/выключить свет. Очень удобно, когда дети могут справиться с этой задачей самостоятельно, но в такой ситуации стоит уделить особое внимание выбору модели и конструкции, их безопасности эксплуатации. Некоторым родителям, наоборот, спокойнее, когда все, что связано с электричеством, находится вне досягаемости детей, в том числе и розетка.
Где разместить выключатели в квартире и доме
Место выключателя света выбирается исходя из определения удобства. Общепринятым местом расположения является место, расположенное непосредственно у входа в помещение на расстоянии примерно 10-15 см от двери.

Исключение часто составляют ванная, туалет. Здесь рекомендуется организовать включение света вне помещения также на небольшом расстоянии от двери.
Несколько советов по выбору высоты выключателей
Несмотря на принятые стандарты, людям свойственно тяга к индивидуальности. Если есть какие-то нестандартные решения по установке выключателей, не стоит их сразу реализовывать, нужно все хорошо обдумать.
Несколько советов для принятия решения.
Начертить на стенах план расположения выключателей по периметру квартиры. Мысленно воспроизведите сцену того, как будет выглядеть включение и выключение света. Вы можете обнаружить, что лучше всего переместить переключатель на другую сторону двери или опустить его немного выше, чтобы не сгибать руку.
Продумайте, где будет располагаться мебель, чтобы можно было беспрепятственно включать свет.
Можно спросить у друзей и родственников, удобна ли им высота розеток дома. Что бы они хотели переделать, изменить. Обратите внимание на их ответы и постарайтесь не повторять ошибок.
В целях безопасности не устанавливайте электрические конструкции вблизи источников тепла и воды.
Наиболее распространенная высота установки выключателя – на уровне опущенной руки человека.
Опускать выключатель слишком низко к полу точно не стоит, чтобы не пришлось приседать при включении света. Также не поднимайте его к потолку, чтобы не растягивать.
Какими выключателями удобнее пользоваться и на какой высоте их разместить
Разместив выключатель на уровне опущенной руки взрослого человека, вы, несомненно, сделаете включение и выключение света в комнате удобным. Помимо удаленности выключателя от пола и его расположения в квартире, важно выбрать грамотно спроектированную модель. Современные выключатели отличаются разнообразием моделей. Иногда высота установки может зависеть от выбранной модели.
Ниже приведена таблица с некоторыми типами переключателей.
Сорт (по методу контроля) Высота установки Достоинство
Клавиатуры 1. Стандарт 1,5-1,6 м
2. По евростандарту 0,8-0,9 м
Простота в использовании и установке, недорогой
Сенсорный 1. Стандартный
2. На расстоянии около 1 м от поверхности пола
Эстетично, удобно, современно
С датчиком движения 1. Настенный 2-2,5 м
2. Потолочный
Современный, удобный, оригинальный
Акустическая 1. Стандартная
2. Любая удобная высота
Необычный, современный, удобный в использовании
Вертлюг то же, что и клавиатуры Чаще всего используется для дополнения интерьера в стиле ретро, практичный, надежный, простой в установке и эксплуатации
Клавишные переключатели наиболее распространены, поскольку они привычны для людей, удобны в использовании и недороги. Эта модель идеальна для установки на высоте 0,8-0,9 м над уровнем пола или в любом другом месте.
В настоящее время все большую популярность приобретают выключатели с датчиком движения. Такие модели существуют не только для настенного монтажа. Вы можете приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его установить не возникнет.
Для настенных датчиков оптимальная высота установки около 2-2,5 метров. В этом случае самое удобное место для установки датчика – углы комнат.
Сенсорные выключатели — еще одно новое изобретение для управления освещением в доме. Помимо удобства использования, сенсорные выключатели очень эстетично смотрятся в интерьере. Высота установки такого устройства выбрана из соображений не только удобства, но и визуального комфорта. Как правило, это устройство не пытаются скрыть от глаз, так как оно до сих пор считается новинкой и вызывает интерес.
Кнопочные выключатели пришли к нам из далекого прошлого, но быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирают индивидуально хозяева дома.
Управление акустическим освещением вызывает все больший интерес, но пока не очень распространено в обычных жилых помещениях. Расположение зависит от дизайна и качества изделия. Самостоятельная установка будет сложной, так как потребует определенных знаний и навыков. Поэтому, как правило, акустические выключатели устанавливают специалисты, которые профессионально определят наилучшее положение.
Ремонт квартиры
Прежде всего, хотелось бы подчеркнуть, что в российском строительстве нет документов, в которых бы строго указывалось общее количество и расположение розеток и выключателей в загородном доме или городской квартире.
По данной проблеме есть только одно положение — это СП 31-110-2003 — в нем указано, что выключатели лучше располагать возле двери с того края, где находится ручка, примерное расстояние от пола до один метр, а розетки — практически на любом участке на той же высоте. Кроме того, в ПУЭ описываются условия безопасности, которых необходимо придерживаться при монтажных работах.
Например, выключатели рекомендуется размещать на поверхности стены от края двери, где расположена ручка, на высоте до ста сантиметров, также не возбраняется монтировать их вблизи потолочной поверхности при выносном тумблере в виде длинного шнура наименьшее расстояние от частей электронных устройств, розеток и выключателей до газовых труб должно быть не менее пятидесяти сантиметров.
В квартирных помещениях ванных и туалетных комнат, а также в гостиницах допускается установка розеток в зоне 3, подключаемых к сети через специальное защищенное оборудование или разделительные трансформаторы с учетом дифференциального тока менее 30 мА. Все выключатели и розетки должны быть установлены на расстоянии не менее шестидесяти сантиметров от двери душа.
На данный момент стала популярной – «евроверсия», где высота розеток от пола равна тридцати сантиметрам, а высота выключателей, соответственно, девяносто сантиметров. Однако в теории не существует заданного «евростандарта», регламентирующего высоту установки розеток и выключателей, это понятие вошло в нашу жизнь вместе с распространенным термином «евроремонт», вытеснив прежний «советский стандарт», согласно которому розетки были установлены на расстоянии девяноста сантиметров от пола, а выключатели располагались примерно на уровне плеч.
Оба этих «стандарта» имеют свои достоинства и недостатки, например, «советский» способ установки, многие обыватели до сих пор называют выключатели наиболее удобными. Так как выключатель, расположенный на видном месте, не мешает ставить рядом предметы мебели, которые его не закроют, а главное, этот способ лучше работает для защиты детей.
Однако «Евростандарт» можно отнести к наиболее эргономичному варианту, так как позволяет управлять световым потоком вообще не поднимая рук. Электроприборы удобнее подключать к розеткам, установленным в девяноста сантиметрах от пола по «советскому стандарту» розетки внизу, что позволяет скрыть силовые кабели от посторонних глаз.

Правила, с помощью которых можно правильно выбрать высоту установки выключателей и розеток, а также их расположение
— в первую очередь нужно разобраться, какая и где будет располагаться мебель, а также электротехнические бытовых приборов в помещении, для наглядности оптимально нарисовать схему-план в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудования, которые должны быть подключены к электрической сети.
— Затем укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас.
— Розетки для устройств, не меняющих своего расположения (телевизор, системный блок и т.п.) желательно устанавливать так, чтобы к ним был постоянный доступ, но в то же время лучше, если они будут прикрываться этой техникой.
— Розетки периодического действия, устанавливаемые на открытых участках стеновых конструкций, следует оптимально располагать на равномерной высоте — тридцати сантиметров от поверхности пола, их количество необходимо подбирать с учетом того, что бытовой пылесос может добраться до любого помещения.

высота расположения розеток и выключателей от пола
— Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.п. оптимально устанавливать на высоте 10-18 см от поверхности мебели.
— Чтобы правильно подобрать высоту установки выключателя, для начала необходимо определить, в какую сторону будет открываться дверное полотно в данном помещении, и установить выключатель с того края дверной коробки, где находится ручка. На высоте около 75-95 см от пола в зависимости от вашего роста, то есть это расстояние определяется на практике.
— Положение выключателей сильно привязано к типу помещения, поэтому, например, в узком коридоре или на лестничном пролете их обычно монтируют в начале и в конце, в спальне или гостиной комнате, выключатели оптимально устанавливать возле входа в комнату, а также у спального места, чтобы управлять освещением лежа.
Высоту выключателей подбираем по тем же правилам, с учетом из какого положения они будут чаще использоваться, иными словами, если он на выходе из помещения, то берем высоту 75-95 см с учетом вашего роста, а если рядом с кроватью, то переключатель нужно ставить достаточно высоко, чтобы легко дотянуться вытянутой рукой.
— В тех помещениях, где вы еще не знаете, как будет располагаться мебель или электроприборы, рекомендуем устанавливать розетки на высоте тридцати сантиметров, а выключатели — девяносто сантиметров от поверхности пола, чаще всего это оптимальный вариант по высоте выключателей и розеток.
Применяя эти простые рекомендации на практике, здравом смысле и не забывая об элементарной безопасности, вы сможете найти оптимальное расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило – лучше заранее все просчитать и определить, чем потом все переделывать заново.
Страница не найдена » KARL
Страница не найдена » KARL
Arbeitsplatzsysteme
Charakteristisch für die klare und einfache Formgebung ist der stabile Tischrahmen aus Vierkantstahlrohr.
Schrank- und Regalsysteme
FIFO-Regale
Матрица гибкая Materialzuführung.
Transfersysteme
Модульный. Бевеглич. Продуктив.
Для оптимального производственного процесса.
Контакт
Sie haben Fragen? Wir helfen gern
Унтернемен
Цурюк
Уберзихт
Мессен и события
Карьер
Референзен
Медиа центр
Журнал
Визуализация
Нетцверке
Цурюк
работа в команде ФОРУМ
Эргономика
Deutsches ESD-Netzwerk
Услуги
Цурюк
Уберзихт
Ansprechpartner
Монтажсервис
Загрузки
BASIC
BASIC является универсальной системой, включающей в себя все опции современных систем Arbeitsplatzsystems.
SINTRO
Переменный монтажный платц для оптимального продукта.
SINTRO PACKEN
Für den Einsatz in Versand und Logistik.
КВАДРО
Das Premium — Arbeitsplatzsystem.
Двойной QUADRO
Stahlschränke
Robuste Konstruktion
Fachregale (Stahl)
Regalsystem für Euronormbehälter
Rollcontainer
Holzprogramm
Grundregal
FIFO-Ablage
FIFO-CAR mit 2 Vertikalstreben
Transfergestelle
Rollenleisten
Kugeltischplatten
Transfergestell SINTRO
Unternehmen
Messen & Events
В 2022 г. запланирована поездка на более поздний срок на Messen unterwegs zu sein. Шауэн Си Рейн.
Karriere
Siesuchen eine neue Heimat für Ihre berufliche Zukunft? Wir haben einige gute Gründe bei uns durchzustarten
Referenzen
Wir arbeiten für die großen wie die kleinen. Immer mit Sachverstand унд einem offenen Ор.
Медиа-центр
Lernen Sie unsere Produkte kennen. Жить и в Farbe.
Magazine
Seit nunmehr fünf Jahren gibt es unser Magazin auch auf Papier. Hier für Sie als PDF
Visualisierung
Wir machen Ihnen ein Bild, damit Sie sich ein Bild machen können
teamwork FORUM
Das Teamwork Forum — здесь можно найти все темы Arbeitsplatzgestaltung
Ergonomie
Impulse für Ergonomie am Arbeitsplatz
Deutsches ESD-Netzwerk
Sie arbeiten mit ESD Technik und möchten auf dem neuesten Stand bleiben? Wir sind Partner des deutschen ESD Netzwerks
Services
Ansprechpartner
Sie brauchen Hilfe und möchten mit uns sprechen? Hier entlang.

Сорт (по методу контроля)	Высота установки	Достоинство
Клавиатуры	1. Стандарт 1,5-1,6 м 2. По евростандарту 0,8-0,9 м	Простота в использовании и установке, недорогой
Сенсорный	1. Стандартный 2. На расстоянии около 1 м от поверхности пола	Эстетично, удобно, современно
С датчиком движения	1. Настенный 2-2,5 м 2. Потолочный	Современный, удобный, оригинальный
Акустическая	1. Стандартная 2. Любая удобная высота	Необычный, современный, удобный в использовании
Вертлюг	то же, что и клавиатуры	Чаще всего используется для дополнения интерьера в стиле ретро, практичный, надежный, простой в установке и эксплуатации

Высота установки выключателей и розеток

Стандарты для выключателей

Стандарты для розеток

Рекомендации по расположению розеток и выключателей

Процесс установки

Обязательные требования к расположению

нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

Высота установки выключателей от пола

Как устанавливали раньше

Существующие евростандарты стандарты: есть ли такое понятие?

На каком расстоянии от пола вешают выключатели и розетки

В кухне и ванной

В детской комнате и спальне

В коридоре и гостиной

Удобство и практика: советы по установке

Полезное видео

Евростандарт высоты розеток и выключателей

Развеиваем современный миф

Существующие упоминания в нормативах

Полезные рекомендации

Кухня

Ванная комната

Спальня

Подводим итог

Высота выключателей и розеток по евростандарту

Развеиваем современный миф

Существующие упоминания в нормативах

Полезные рекомендации

Кухня

Ванная комната

Спальня

Подводим итог

Евростандарт в установке розеток и выключателей

Установка выключателей

Установка розеток

Рекомендации по установке

Розетки на кухне. Общие нормы

Нормативная документация

Монтаж электрики

Высота установки розеток и выключателей: ПУЭ, ГОСТ

Существующие нормативы

Различие советского и европейского стандартов

В условиях кухни

Ванная комната

В спальной

Высота выключателя от пола по евростандарту. На какой высоте выключатель от пола

На какой высоте установить выключатель от пола

Советский стандарт установки выключателей

Высота выключателя от пола по евростандарту

В каком месте расположить выключатель

Советы как определиться с выбором высоты для выключателей

Установка розеток и выключателей по евростандарту. Высота установки розеток и выключателей, правила и нормы расположения Высота установки выключателей

Типы розеток

Тип установки и типы розеток

Накладная

Встраиваемый

Дополнительные опции

Розетки другого назначения

Типы выключателей

Клавиатуры

Вертлюг

кнопочный

Датчики движения

Touch

Беспроводная связь

Диммеры

Высота установки розеток и выключателей в квартире

Коридор

Холл

Спальня

Детская

Кухня

Ванная

Заключение

Стандарты, СНиПы, регламенты — где найти точный ответ?

Розетки на кухне — как все предусмотреть

Можно ли ставить розетки в ванной?

Жилые комнаты — розеток много не бывает

Где еще нужны розетки в доме

Регламентируемые нормы
