Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.
Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:
- наличие заземления;
- правильное месторасположение разъемов;
- соответствие потребляемой мощности.
Рассмотрим все тонкости, нюансы и сложности установки.
Содержание
1.
Правило № 1. Выключатели
2.
Правило № 2. Розетки
3.
Правило № 3. Распределительные щитки и провода
4.
Правило № 4. Бытовая розетка
4.1
Соответствие потребляемой мощности
5.
Что нужно помнить при монтаже электрики по евростандарту?
Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.
Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности.
Локация всех разъемов – основное отличие евростандарта от отечественных принципов.
Читайте также: Пошаговая схема: электропроводка в квартире своими руками
Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.
Европейский стандарт: сохрани эту картинку на свой смартфон, чтобы не забыть!И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.
Правило № 3.
Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.
Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.
Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.
Соответствие потребляемой мощности
С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.
Читайте также: Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах
- Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
- Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
- Заземление – обязательная мера.
- Ни в коем случае нельзя устанавливать розетки под или над раковинами.
- Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.
Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.
Читайте также
Электромонтажные работы
Замена электропроводки в «хрущевке»: схема, расчеты, способы монтажа
Рассчитайте стоимость работ по замене электропроводки в «хрущевке»! Советские типовые постройки, так называемые «хрущевки», массово строились в СССР вплоть до .
..
Электромонтажные работы
Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах
Рассчитайте стоимость проекта и установки электрики! Серия П-44Т представляет собой панельные жилые дома, возводимые из блок-секций. Строительства домов этой серии …
Электромонтажные работы
Монтаж интернет-розеток: legrand, schneider, werkel, VIKO, Lezard
Рассчитайте стоимость работ по монтажу интернет-розеток! Большинство провайдеров устанавливают свое оборудование в чердачных и подсобных помещениях, а интернет-кабель прокладывают в .
..
Электрооборудование
ЭлектрооборудованиеЭлектрооборудование
| | |
| Арт. 401 Розетка 220В, до 1.5 кВт SCHUKO Евростандарт, одинарная | Арт. 402 Розетка 220В, до 1.5 кВт SCHUKO Евростандарт, тройная |
|---|---|
| | |
| Арт. 403 Розетка 220В, до 3,0 кВт SCHUKO Евростандарт, одинарная | Арт. 404 Розетка 220В, до 3,0 кВт SCHUKO Евростандарт, тройная |
| | |
 405 Розетка 220В, 1.5 кВт, 24 часа SCHUKO Евростандарт | Арт. 411 Щит-розетка 380В, 16А, 3 фаз+N+PE, CEE, Евростандарт |
| | |
| Арт. 412 Щит-розетка 380В , 32А , 3 фаз+N+PE , CEE, Евростандарт | Арт. 413 Щит-розетка 380В , 63А , 3 фаз+N+PE , CEE, Евростандарт |
| | |
| Арт. 414 Навесной электрощит 220,380В 32А | Арт. 421 Светильник СПОТ ( Е27,100 Вт)на консоли 50 (корпус хром) |
| | |
| Арт. 422 Светильник СПОТ (Е27,100 Вт) на консоли 60 (корпус белый) | Арт. 423 Светильник СПОТ встраиваемый Ø125,110 x 120 h(100 Вт) |
| | |
| Арт. 431 Светильник галогеновый (150 Вт) на консоли 53 (серебр.) | Арт. 432 Светильник галогеновый (150 Вт) на консоли 50 (белый) |
| | |
Арт. 433 Прожектор галогеновый (150 Вт) (черный) | Арт. 434 Прожектор галогеновый (500 Вт) |
| | |
| Арт. 437* Комплект галогеновых светильников для витрины “мини-Гольф“ (2×35 Вт) | Арт. 440 Прожектор металлогалоген.(150 Вт) на шине (свет.поток 12000 Лм) |
| | |
| Арт. 441* Прожектор металлогалоген. (150 Вт) (свет.поток 12000 Лм) | Арт. 442* Металлогалоген. встраиваемый Ø150,130 x 130 h(150 Вт) |
| | |
| Арт. 443* Металлогалоген. встраиваемый Ø230,210 x 120 h(150 Вт) | Арт. 450 Светильник люм. двойной (2×30 Вт) |
| | |
| Арт. 452 Контурная подсветка люминесцентная 20 Вт | Арт. 455 Светодиодная подсветка (лента) |
| | |
Арт. 456* Светильник светодиодный L 100 для витрин | Арт. 402 Светильник светодиодный 15Вт |
| | |
| Арт. 460 Электрический чайник | Арт. 461* Куллер + 2 бутыли воды по 19 л. |
| | |
| Арт. 462* Бутыль воды 19 л. | Арт. 463* Кофеварка (капельного типа) + фильтр-пакеты |
| | |
Арт. 464* Кофемашина (эспрессо,капучино) + (кофе 500 гр.) | Арт. 465* Кондиционер мобильный |
| | |
| Арт. 470 Холодильник 150 л. | Арт. 475* Холодильник 240 л. |
Знакомство с европейскими, скандинавскими и мировыми вилками и розетками – Tough Leads
Tough Leads производит самый широкий ассортимент адаптеров для тяжелых условий эксплуатации в Великобритании. Для повседневных бытовых приборов обычно достаточно стандартных дорожных адаптеров. Однако для мощных приборов, таких как сушильные машины, электроинструменты и коммерческое оборудование, требуются специальные адаптеры для тяжелых условий эксплуатации.
Если вы хотите использовать британское зарядное устройство для электромобилей за границей, см. наше специальное руководство по электромобилям.
Если вы планируете посетить Великобританию с европейским/скандинавским зарядным устройством для электромобилей, ознакомьтесь с нашим ассортиментом адаптеров.
Типы адаптеров
Мы предлагаем ряд адаптеров для различных применений, все доступны с различными вариантами вилок, для использования во всем мире.
Адаптеры для использования британских приборов за границей или с импортными товарами, например. генераторы.
Идеально подходит для использования более мощных предметов со всего мира при экспорте товаров, в отпуске или в эмиграции.
Адаптеры для использования в Великобритании устройств с вилками международного стандарта. джакузи и садовые обогреватели
Отлично подходит для того, чтобы посетители Великобритании со всего мира могли пользоваться своими приборами или при импорте товаров из Великобритании.
Выбор подходящего адаптера
IEC предоставляет подробное руководство по использованию вилок и розеток в каждой стране мира. Для Европы и Скандинавии приведенная ниже карта дает, по крайней мере, упрощенное представление:

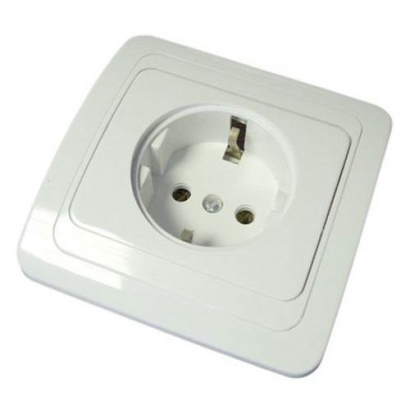

German Schuko (тип F, розетка CEE 7/3, вилка CEE 7/4)
Наиболее распространенной розеткой в Европе является розетка Schuko (Schutzkontakt в переводе с немецкого означает «защитный контакт»). Вилка имеет два контакта, и вместе с розеткой ее можно определить по двум металлическим контактам заземления с каждой стороны (обозначены зеленым на рисунке выше). Вилка рассчитана на 230 В, 16 А и имеет два контакта 4,8 мм x 19 мм.
В отличие от британских вилок и розеток, их можно подключать в любом направлении, и не существует соглашения относительно того, к какой розетке подключается провод под напряжением — к левой или правой розетке (розетка — это отверстие в розетке, в которое входит штырь вилки).
). Для приложений, где важно, чтобы фаза / нейтраль были подключены правильно, вы можете легко использовать наш тестер розеток, чтобы показать, как подключена розетка (полярность). Если это правильно, счастливых дней — если нет, просто вытащите вилку и поверните ее на 180 градусов.
Французский (тип E, розетка CEE 7/5, вилка CEE 7/6)
|
Второй наиболее распространенной розеткой в Европе является розетка французского типа, которая, как и Schuko, рассчитана на 230 В, 16 А и имеет два контакта 4,8 мм x 19 мм. Хотя он очень похож на дизайн Schuko, есть одно существенное отличие. Заземление осуществляется с помощью штыря заземления, который выступает из розетки и входит в отверстие в вилке (боковые полосы заземления отсутствуют).
Выступающий заземляющий контакт означает, что вилку можно вставлять только одной стороной, как вилки для Великобритании. Основная проблема заключается в том, что до 2002 года не существовало соглашения относительно того, к какой розетке подключается провод под напряжением, к левой или правой розетке.
Тем не менее, теперь более вероятно, что прямая линия будет подключена вправо (если вы смотрите на розетку). Однако на это нельзя полагаться, так как многие розетки по-прежнему подключаются в другую сторону, и, чтобы еще больше запутать ситуацию, чешский стандарт по-прежнему рекомендует подключать провод слева!
Таким образом, у вас есть шанс 50:50, что он подключен правильно, и, в отличие от розетки Schuko, вы не можете повернуть вилку на 180 градусов, чтобы решить проблему.
Универсальная европейская вилка (CEE 7/7)Чтобы устранить различия между немецкими и французскими стандартами, была разработана вилка CEE 7/7. В нем есть отверстие для штыря заземления французской розетки и боковые планки для подключения к зажимам заземления на боковой стороне немецких розеток Schuko. Его часто ошибочно называют вилкой Schuko. Все европейские провода и адаптеры Tough Leads используют эту универсальную вилку.
Итальянский (тип L)
Традиционная итальянская розетка Новая головка Bipasso | 10A 16A |
Исторически сложилось так, что в Италии была своя особая розетка, доступная в версиях на 10 А и 16 А.
Если на вилке нет номинала, вы можете определить тип, измерив расстояние между двумя внешними контактами. Многие розетки (как показано на рисунке вверху) подходят для вилок как на 10 А, так и на 16 А. Его можно вставлять любой стороной, поэтому обратную полярность можно исправить, повернув вилку на 180 градусов.
Во многих зданиях теперь есть розетки Bipasso/Schuko, которые можно использовать как с итальянскими вилками, так и с розетками Schuko. Универсальная европейская вилка CEE 7/7 будет работать в Италии, где доступна розетка Bipasso/Schuko, в противном случае требуется адаптер для итальянской вилки на 10 или 16 А. И итальянские, и вилки Schuko можно вставлять в розетку Bipasso/Schuko любой стороной, поэтому обратную полярность можно исправить, повернув вилку на 180 градусов.
Швейцария (тип J, SN441011)
| 10A 16A |
Швейцария и Лихтенштейн используют свои собственные розетки, доступные в версиях на 10 А (круглые контакты) и 16 А (квадратные контакты).
Поскольку центральный заземляющий штифт смещен, его можно вставить только в одну сторону. Существует соглашение о проводке под напряжением, поэтому обратная полярность не должна быть проблемой. Вилки на 10А можно вставлять в розетки на 16А, но обратное невозможно.
Дания и Гренландия используют собственные розетки на 16 А. Поскольку центральный заземляющий штифт смещен, его можно вставить только в одну сторону. Существует соглашение о проводке под напряжением, поэтому обратная полярность не должна быть проблемой.
Несмотря на то, что розетка похожа на розетку Schuko/French, их нельзя использовать вместе. Хотя они подойдут, земля не будет подключена, что крайне опасно.
С 2008 г. в Дании разрешено устанавливать французские розетки, а розетки Schuko поддерживаются с 2011 г. Данных об их распространенности нет, поэтому вполне вероятно, что во многих местах по-прежнему будет требоваться датский адаптер.
Круглая вилка 230 В 5A/6A основана на оригинальной британской конструкции BS546, которая до сих пор используется в Великобритании для настольных ламп. Его легко спутать с более крупным вариантом на 15 А (тип М). Если есть сомнения, измерьте расстояние между двумя нижними штифтами, которое будет равно 19мм.
Адаптер для Южной Африки (тип M) Круглая вилка 230 В 15A/16A основана на оригинальной британской конструкции BS546, которая до сих пор используется в Великобритании для сценического освещения. Его легко спутать с меньшим вариантом 5А (тип D). Если есть сомнения, измерьте расстояние между двумя нижними штифтами, оно должно быть 25,2 мм.
Используется исключительно в Израиле и на Западном берегу. Он рассчитан на 230 В 16 А и имеет три круглых контакта 4,5 мм длиной 19 мм. Хотя вилки Schuko и французские вилки иногда можно принудительно вставить (штыри на 0,3 мм больше в диаметре) в эту израильскую розетку, земля не будет подключена, что чрезвычайно опасно.
Переходник для Австралии и Новой Зеландии (тип I)
Версия на 10 А является наиболее распространенной вилкой в Австралии и Новой Зеландии, с 3 контактами в треугольнике, расположенном под углом 30 градусов к вертикали. 2-контактная версия также используется для приборов с двойной изоляцией и подходит для трех розеток. В более крупных приборах может использоваться более крупный тип на 15 А, который несовместим с розеткой на 10 А.
Промышленные разъемы IEC 60309 (Commando)
В 1960-х годах организация, ныне известная как Международная электротехническая комиссия (IEC), опубликовала всемирный стандарт для промышленных разъемов, который был принят в Великобритании в 1968 году. сегодня как IEC 60309, привело к повсеместной стандартизации. В Великобритании их часто называют «разъемами Commando» после линейки MK.
Каждая вилка с номинальным током имеет разный диаметр, а штыри имеют ключ, чтобы к розетке подходили только совместимые вилки. Ниже показаны только версии на 16 А и 32 А, разъемы также доступны на 63 А и 125 А. Стандартный цветовой код показывает напряжение: желтый для 100–130 В, синий для 200–250 В и красный для 380–480 В.
230 В, 16 А, синие розетки Обычно используется в кемпингах и причалах по всей Европе и Великобритании. | |
230 В, 32 А, синие розетки Три контакта, одна фаза, диаметр вилки 57 мм. | |
415 В, 16 А, красные розетки Пять контактов (3P+N+E), три фазы, диаметр вилки 56 мм. Все трехфазные разъемы Tough Leads стандартно имеют 5 контактов. Иногда используется менее распространенная версия с четырьмя контактами (3P+E). Четырехштыревые розетки нельзя использовать для приборов, требующих нейтрали. | |
415 В, 32 А, красные розетки Пять контактов (3P+N+E), три фазы, диаметр вилки 63 мм. Все трехфазные разъемы Tough Leads стандартно имеют 5 контактов. Иногда используется менее распространенная версия с четырьмя контактами (3P+E). Четырехштыревые розетки нельзя использовать для приборов, требующих нейтрали. |
Три контакта, одна фаза, диаметр вилки 43 мм.
Для безопасной работы многих приборов требуется заземление. Заземление гарантирует, что в случае неисправности, когда внешняя металлическая часть окажется под напряжением, заземляющий провод безопасно отведет электричество, отключив автоматический выключатель или перегоревший предохранитель.
Например, представьте, что вы используете металлический электроинструмент. Если заземление присутствует, то в случае неисправности, когда металлический корпус инструмента окажется под напряжением, электричество потечет по заземляющему проводу, быстро отключив питание. Если бы не было заземления, инструмент оставался бы под напряжением. Если вы дотронетесь до него, электричество потечет через ваше тело на землю, что может привести к фатальным последствиям, если только не будет установлено УЗО.
При работе с любым прибором из металла/класса 1 вы всегда должны убедиться, что используемый вами адаптер подключает контакт заземления. Поэтому лучше всего использовать адаптеры с универсальным штекерным соединением (отверстие для заземления и металлические боковые планки), так как они будут работать как с французскими, так и с немецкими розетками. Можно вставить французскую вилку в немецкую розетку, а немецкую вилку вставить во французскую розетку — прибор будет работать, но заземления не будет.
Вы также никогда не должны предполагать, что только потому, что розетка имеет заземление, она на самом деле заземлена. Единственный способ выяснить это — использовать тестер для розеток (см. раздел «Полярность»).
Некоторым приборам не требуется заземление. Они известны как тип 2 и имеют символ квадрата внутри квадрата немного большего размера на этикетке прибора. Другие подсказки (хотя и не на 100% надежные) — это пластиковый корпус или плоский двухжильный кабель.
Стоит ли беспокоиться о полярности? Электрическая система Великобритании поляризована. Штырь заземления на вилках на 13 А находится вверху, их можно вставлять только одним способом, а напряжение всегда подключается к правому отверстию (если смотреть на розетку). Поскольку живая связь всегда подключена в одну сторону, электроприборы подключаются с учетом этого. Например, переключатель может включать/выключать только провод под напряжением. Если прибор используется в Европе и полярность обратная (например, фаза подключена к нейтрали, а нейтраль к сети), как это может произойти при использовании розетки Schuko, которую можно вставлять любой стороной, выключатель теперь только включает/выключает.
от нейтрали. Прибор будет казаться выключенным, но на самом деле он все еще находится под напряжением.
Это особенно важно при подключении караванов и домов на колесах, так как они часто имеют автоматические выключатели, которые изолируют только токопроводящую часть. При перепутывании полярности и возникновении неисправности отключается нейтраль. Это оставляет неисправный прибор все еще под напряжением, что может привести к летальному исходу, особенно если имело место замыкание на землю, т.е. металл каравана оставался живым и убивал электрическим током любого, кто к нему прикоснется.
Всегда используйте тестер розеток, чтобы проверить розетку перед ее использованием, чтобы убедиться, что она имеет правильную полярность и заземление.
