как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.

Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

14%;»>

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов. При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

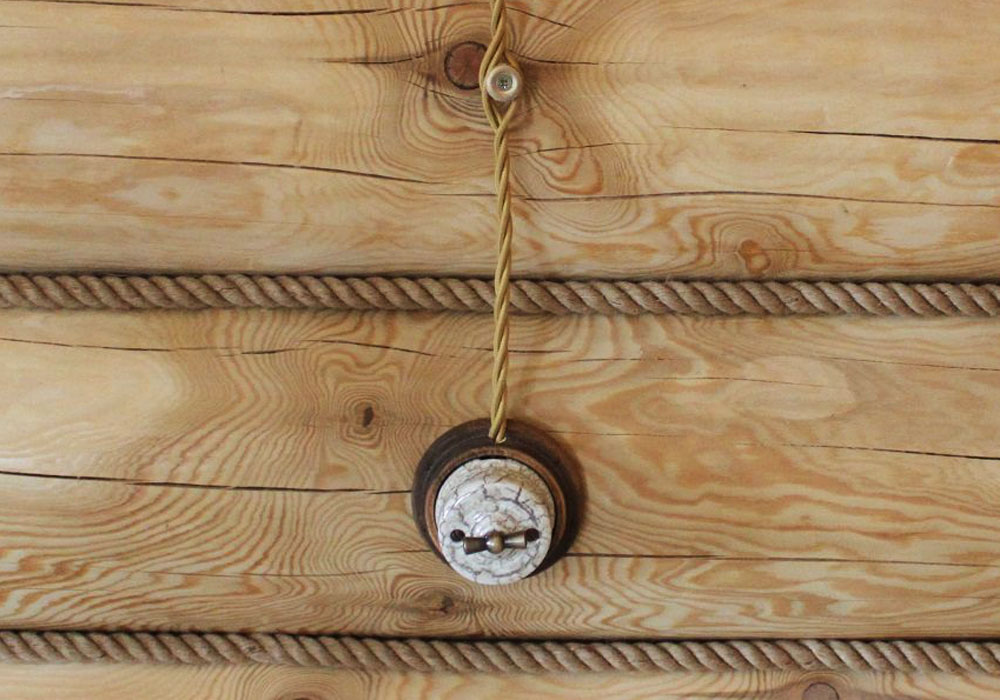

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.

Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения.

Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей. Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

8557%;»> В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

Комбинации из латуни (розетки, выключатели, распределительные коробки) отлично сочетаются с дубовыми подложками и эффектно смотрятся в сочетании с элементами из темного дерева.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

4845%;»>

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!

Ещё материалы по теме:

• В каких случаях необходимо устанавливать металлические подрозетники?
• Подчеркните стиль издалека с помощью уличных светильников для загородного дома
• Сложно, но можно: скрытая проводка в деревянном доме
• Основные ошибки при выборе электрики в загородный дом

Каким кабелем делать проводку в деревянном доме: обзор негорючих видов

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

• Конструктивные особенности негорючего кабеля
  • Расшифровка маркировки кабелей
  • Подробно о кабеле ВВГнг и его типе LS
• Советы по выполнению безопасной укладки
  • Каким нормативам должна соответствовать проводка?
  • Тонкости ввода кабеля в деревянный дом
  • Нюансы укладки на участке до распредщитка
  • Особенности укладки сетей внутри дома
• Что нужно знать о сечении кабеля?
• Выводы и полезное видео по теме

Конструктивные особенности негорючего кабеля

Прежде всего, разводка электричества в деревянном здании обязана отвечать требованиям ПУЭ. С этой целью применяют негорючие марки кабелей и прокладывают их в специальных системах. Негорючие кабели, если ориентироваться на ГОСТ 31565-2012, имеют несколько типов исполнения.

Рассмотрим все типы строения негорючей кабельной конструкции:

1. Изделия, которые не распространяют горение в случае одиночной проводки.
2. Кабели нг — в которых горение не распространяется при групповом способе проводки.
3. Тип нг-LS — то же, но еще и с низким газо- и дымовыделением.
4. Кабели нг-HF — то же, и не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления при групповой проводке.
5. Тип нг-FRLS — огнестойкие, неспособные распространять горение при групповом методе прокладки с низким газо- и дымовыделением.
6. Кабели нг-FRHF — не выбрасывающие газообразных коррозионно-активных веществ при групповой проводке во время горения и тления.
7. Тип нг-LSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
8. Кабели нг-HFLTx — не поддерживающие горение при групповом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.
9. Тип нг-FRLSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
10. Кабели нг-FRHFLTx — не поддерживающие горение при пучковом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.

Следует отметить, что часто встречающееся выражение «негорючие кабели» звучит некорректно. Под ним часто подразумевают изделия огнестойкие, не передающие горение, кабели с оболочками трудногорючими.

Жилы кабеля оснащены индивидуальной виниловой изоляцией. Они находятся в поливинилхлоридном шланге. На этой базе построен выпуск негорючих кабельных изделий

Кабели, которые не распространяют горение при любом виде прокладки, под воздействием огня сразу перестают работать, т.к. изоляция и оболочка сгорают или расплавляются. Если начался пожар, по любому не должен распространяться огонь.

Огнестойкая продукция для устройства проводки определенное время сохраняет способность функционировать при пожаре. В этом и заключается основное различие между этими двумя видами кабельной продукции.

Расшифровка маркировки кабелей

Все типы негорючих кабелей, которые выпустили отечественные производители, имеют в своем обозначении буквосочетание «нг». Оно указывает на то, что изделие относится к кабельной продукции, не распространяющей горение.

В маркировке встречаются также следующие символы, характеризующие их поведение при горении:

• LS — малое газо-дымовыделение.
• LSLTx — низкое газодымовыделение, малая токсичность выбросов.
• HF — как при сгорании, так и при тлении отсутствуют коррозийно-активные выделения газов. В составе подобных изделий нет галогенных добавок — брома, фтора, хлора и других неметаллов.

Чтобы выполнить в частном доме по своим параметрам подойдет кабель, промаркированный только буквосочетанием «нг». Если необходимо обеспечить безопасность людей в случае эвакуации по максимуму, лучше взять более дорогую продукцию — «LS», «LSLTx», «HF».

Когда напряжение в сети не превышает 660/1000 В, используют кабель ВВГнг либо NYM — импортный аналог первого, подойдут и изделия, имеющие оболочку и изоляцию из полимеров

Кабель ВВГнг устойчив к высокой температуре, т.к. в его производстве применяют поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывают в местах, где наблюдается довольно высокая взрывоопасность. Функционируют системы, где использованы эти кабели, свыше 180 минут.

Подробно о кабеле ВВГнг и его типе LS

При помощи этого наружного кабеля обеспечивают питание электроприборов стационарных и мобильных. Как ВВГнг, так и LS могут выполнять возложенные на них задачи в самых различных условиях.

Главными свойствами последнего являются:

1. Влагостойкость. Способность функционировать в помещениях с повышенной влажностью.
2. Возможность высотной прокладки. С его помощью можно монтировать электропроводку под землей, в шахте.
3. Огнестойкость. Он не только не продвигает горение, но и не дымит под действием огня.
4. Высокие технические характеристики, дающие возможность применять ВВГНГ LS в нефтяной и химической промышленности.

Технические параметры изделий этой серии разные. В соответствии с нормами значение напряжения допустимого тока — 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока — максимум 50 Гц.

Изделия эти гибкие, имеют настолько крепкую изоляцию, что испортить ее практически невозможно. Продолжительность службы кабелей, принадлежащих к этой серии, — до 30 лет.

Целесообразно использовать такой электрический кабель для реализации проекта проводки деревянного дома, поскольку здесь возгорание может возникнуть с большой вероятностью

Все кабели ВВГнг, и LS в том числе, относятся к силовым. Производят их из меди. Максимальное число жил — пять. Для дома чаще всего используют двужильные изделия. Минимальное сечение жилы всей продукции серии ВВГ — 1,5 мм².

Наиболее популярный цвет внешней изолирующей оболочки — черный, но довольно часто можно встретить и в белой изоляции.

С параметрами основных токоведущих жил кабеля связан размер жилы нулевой. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, сечение нулевой будет равняться 1,5

Символы в обозначении ВВГнг обозначают:

• В — материал оболочки винил;
• Г — в кабеле имеется «голая» жила с защитой в виде двойной изоляции из ПВХ;
• нг — негорючий.

Поскольку в маркировке отсутствует символ «А», выполнен кабель из меди. LS, а полностью low smoke указывает на неспособность изделия гореть. Цена одного метра кабеля связана с числом жил и их сечением. В случае трехфазного напряжения используют многожильный проводник.

В конструкцию ВВГНГ LS входят однопроволочные либо многопроволочные жилы. Геометрия жил может быть как в виде круга, так и сектора. Не рекомендуют его подземный монтаж без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной проводки в специальных связках.

У этого силового провода отсутствует броня, поэтому при монтаже и эксплуатации нужно исключить возможность механических воздействий на него

Используют ВВГНГ LS при температурных показателях 30 — 50 °C, а характеристики его остаются неизменными даже в условиях нагрева жил до +400 °C.

Если целостность кабеля не нарушена, и в нем присутствуют однопроволочные жилы, его можно изгибать под монтажным радиусом идентичным десятку внешних диаметров. При наличии многопроволочных жил, максимальный радиус равен 7,5 наружных диаметров.

С правилами и формулами, применяемые в расчетах сечения кабеля, ознакомит , прочитать которую мы настойчиво советуем.

Советы по выполнению безопасной укладки

Как выбор материалов, способа прокладки проводки, так и метода монтажа установочных изделий в деревянном доме имеет свою специфику. Приоритетный вопрос — безопасность.

Каким нормативам должна соответствовать проводка?

Если основание является горючим, монтаж нужно осуществлять открытым методом или же локализовать проводник, заключив его в защитную оболочку.

В случае когда внутренние перегородки в доме каркасные, оснащенные негорючим наполнителем, обычно кабель помещают в металлорукав или гофру. Более правильным решением стала бы огильзовка стоек, через которые проходит кабель

Важный момент — обеспечение хорошего доступа к кабелю при размещении его в защитном кожухе.

Даже если проводку в деревянном доме выполняют опытные электрики, чтобы оценить их работу, нужно знать три основных правила, предъявляемые к ней:

1. Не допустить даже возможности возгорания электрокабелей или хотя бы свести ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае к.з. (короткого замыкания) в электрической цепи. Следовательно, провода не должны контактировать с деревянной поверхностью.
2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно переносить максимальные нагрузки. Любая степень нагрева клеммных соединений и вводного кабеля недопустима.
3. Электрические провода должны пребывать в идеальном техническом состоянии, чтобы исключить малейшую вероятность поражения током обитателей дома.

Нельзя отодвигать на второй план правила безопасности в угоду эстетической составляющей. Последствия могут оказаться необратимыми. Все ветки разводки в доме из древесины должны оснащаться и прочими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два ключевых способа ввода негорючего кабеля для дальнейшей его проводки в деревянном доме с соблюдением безопасности. Первый — прокладка под землей. Метод надежный, поскольку кабель огражден от внешних влияний.

Существенный минус — земляные работы, связанные с устройством траншеи минимум 0,8 м в глубину. Это сопряжено с дополнительными финансовыми затратами

Второй метод — проводка по воздуху. Здесь необходим допуск, а без него работать на электрических столбах нельзя. Поэтому работу могут выполнить только электрики, имеющие соответствующую квалификацию.

Диаметр кабеля на отрезке столб – дом не может быть меньше 16 мм. Здесь лучше использовать провода самонесущие алюминиевые с хорошей изоляцией и сроком эксплуатации от 25 лет. Продолжать линию таким проводом дальше нельзя — для помещения нужен медный проводник.

Если нет проекта, то перед вводом электричества в деревянный дом, необходимо рассчитать нагрузку на случай функционирования всех электроприборов

Собственно ввод выполняют в гильзе из металла. Для этого в стене делают отверстие, фиксируют в нем трубу, а уже внутри нее прокладывают кабель. Пространство, которое осталось, заполняют цементным раствором. Можно вымочить в растворе паклю и применить ее в качестве наполнителя трубы.

К деревянной стене кабель прикрепляют при помощи специальных зажимов. Они обеспечивают хороший не окисляющийся контакт. В случае применения троса для подвеса кабеля, для его фиксации к ограждающей конструкции устанавливают рым-болт.

Недопустимо монтировать кабель внатяжку. Он должен висеть свободно по всей протяженности, а перед вводом в стену нужно обеспечить положение ниже отверстия. В противном случае атмосферная влага по кабелю проникнет в дом. Нельзя перетягивать и сам трос.

Правила регламентируют и толщину стенок трубы. Для мощного кабеля нужна защита толщиной до 1 см. Когда сечение кабеля не превышает 4 мм, достаточно гильзы со стенками 2,8 мм. Этим правилом руководствуются для всей разводки в доме.

Нюансы укладки на участке до распредщитка

Это также один из важных участков электропроводки. Специфика его заключается в том, что от перегрузок при к. з. его не подстраховывает автоматическая защита. Проблему решает следующий вариант: на участке длиной до 3 м кабель помещают полностью в металлическую трубу.

Автомат можно расположить снаружи сруба в защищенном кожухе. Такой вариант является надежным, хоть и не очень удобным для жителей дома

УЗО и набор автоматов заключают в пыле-влагонепроницаемый непосредственно перед вводом в дом из дерева. Срабатывание наступает при уровне нагрузки, превышающем соответствующий параметр основного автомата, находящегося в распредустройстве.

При установке счетчика нужно соблюсти основное условие — не допускать разрывы в питающей линии. Скрутки категорически недопустимы, поэтому следует применять для этого только цельный кабель.

Особенности укладки сетей внутри дома

Безопасную разводку электрики внутри дома можно выполнить двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилистике помещений. А вот скрытый вариант монтажа, выполненный в соответствии с требованиями электробезопасности, обойдется дороже.

Методы монтажа открытой проводки

Способов монтажа открытой проводки несколько. Все они безопасны, выбирают их часто по соответствию стилистике дизайна. В продаже есть много для прокладки открытой проводки, существуют техники монтажа, благодаря которым в интерьер можно привнести некий колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, путем замены проблемного участка. Такой метод когда-то был очень популярным, но и сейчас для деревянного дома — это единственно разумное решение

Кабель проводят внутри постройки по стенам и по потолку. При этом можно заменить или проводом ПВ-1. Витой шнур наматывают на керамические изоляторы, что может стать изюминкой дизайна. Такую проводку можно модернизировать, прокладывать новые магистрали.

На рынке большой ассортимент самозатухающих каналов. Всегда можно подобрать их по цвету и стилю комнаты.

Скрытая проводка в доме из дерева

Монтаж скрытой электропроводки в таком пожароопасном строении — процесс трудоемкий. Выбор этого варианта может создать много проблем в случае, если потребуется ремонт кабелей или модернизация сети. Тем не менее из-за нежелания видеть открытые провода и распредкоробки, многие отдают предпочтение именно скрытому монтажу.

Такую электропроводку следует предусмотреть на этапе проектирования. Чтобы максимально обеспечить безопасность, проводку изолируют посредством металлической или оцинкованной трубы обязательно покрытой краской. К розетке, а также выключателю кабель подводят через отверстия, которые предварительно защищают от возгорания.

Скрытый способ монтажа реализуют исключительно в соответствии с нормативами. Материалы используют специальные, служащие защитой от пожара. Кабель, проложенный в перекрытиях, должен быть в пластмассовой негорючей трубе или в металлическом рукаве.

Делая скрытую проводку, следует иметь в виду, что сруб будет усаживаться. Поэтому нельзя допустить взаимодействия дерева с проводами, металлическими или пластиковыми каналами

Как показывает практика, чаще всего способы открытой и закрытой проводки комбинируют.

Что нужно знать о сечении кабеля?

Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².

Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.

Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа — при составлении электросхемы

Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.

Выводы и полезное видео по теме

Главное об электропроводке в пожароопасном доме:

Правильный подбор кабеля для выполнения проводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такого строения, нужно использовать марки кабеля с высокой степенью надежности.

Не следует упускать тот момент, что кабели и устройства не должны контактировать с деревом. При условии грамотного выбора и выполнения проводки с учетом рекомендаций, эффективность, долговечность и безопасность проводки можно будет гарантировать.

Расскажите о том, как подбирали кабель для обеспечения загородного деревянного дома электроэнергией. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

• Основные требования к электропроводке
• Основные этапы
• Проект
• Ввод в дом
  • Прокладка кабеля в земле
  • Прокладка воздушного кабеля
  9 0010
• Щит распределительный
• Открытая внутренняя проводка
  • Гофра электротехническая трубы
  • Распределительная коробка
  • Открытый кабель
• Скрытая внутренняя проводка
  • Металлические трубы
  • Под штукатурку
• Выбор коммутационных аппаратов
• Защитное заземление
• Испытательные работы

Основные требования к электропроводке

Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

• Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
• Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

• Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
• Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
• Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
• Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
• Не допускать нагрева проводников и электрических соединительных узлов.

Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

Основные этапы

Поэтапно весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

• Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
• Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

нажмите, чтобы увеличить

• На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
• Выполнение ввода от магистральной линии электропередач в дом.
• Установка и сборка распределительного щита.
• Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
• Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
• Установка защитного заземления и УЗО.
• Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

На чертеже желательно указывать максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

нажмите, чтобы увеличить



Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

Ввод в дом

Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

Прокладка кабеля в земле

Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

Прокладка воздушных кабелей

Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

В качестве ввода рекомендуется использовать СИП (СИП).

Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щит

Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

Трубы электротехнические гофрированные

Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

Электрокоробка

Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

Скрытая внутренняя электропроводка

Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

Медные трубы

считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

Под штукатурку

Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

Для этого есть две веские причины:

1. При монтаже изоляционный слой жил может быть незначительно поврежден.
2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

Выбор коммутационных устройств

При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

• Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
• Сварить эти штифты с уголками длиной 1 м при помощи сварки.

• Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
• Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

Тестовая работа

Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

• измерить сопротивление изоляции;
• загрузить машины;
• измерить сопротивление заземляющего проводника;
• проверить петлю «фаза-ноль»;
• выполнить проверку УЗО.

После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

Наглядно о нюансах электропроводки в деревянном доме в видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

монтаж электропроводки, открытый или скрытый

Дом из дерева — красивое, уютное сооружение, но легко воспламеняется, требует повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками задача не из легких, но выполнимая. Только подходить к вопросу ответственно, в соответствии с нормами и правилами.

Содержание

• 1 Требования к электропроводке в деревянном доме
• 2 Правила
• 3 Подготовка проекта электроснабжения
  • 3.1 Выбор кабеля
  • 3.2 Выбор устройств и автоматики для щита
• 4 Электропроводка пошаговая инструкция
  • 4.1 Установка распределительного щита
  • 4.2 Устройство заземления
  • 4.3 Ввод силового кабеля в помещение
  • 4.4 Прокладка кабелей и их подключение
  • 4.5 Установка выключателей и розеток
  • 4.6 Способы прокладки проводки открытым способом
  • 4.7 Скрытая проводка в деревянном доме
• 5 Ошибки монтажа
• 6 Проверка проводки

Требования к электропроводке деревянного дома

Электропроводка в деревянном доме должна отвечать главному требованию – быть безопасной. Более половины пожаров в этом типе зданий происходит из-за короткого замыкания в электросети из-за механического повреждения изоляции или чрезмерных нагрузок на кабель.

Вы можете исключить риск возгорания, если будете соблюдать основные требования:

1. Правильный выбор материалов.
2. Надежная изоляция.
3. Возможность автоматического отключения питания.
4. Обычная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянного строения и обеспечит сохранность имущества как в городских, так и в загородных домах.

Правила

Положения, регулирующие устройство электроснабжения в деревянных конструкциях, содержатся в «Правила устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и устройство электроустановок жилых и общественных зданий». .

Дают критерии выбора распределительных устройств, проводников, автоматики, освещения, указывают используемые термины и их значение.

Проведение электропроводки еще регламентируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — Требования к устройству систем электроснабжения жилых домов.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме чертеж схемы электропроводки можно выполнить своими силами. Для этого нужен план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Отмечает расположение распределительного щита и прохождение кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всеми приборами, общее количество автоматических выключателей и номинальная нагрузка на вводной автоматический выключатель.

Выбор кабеля

После составления электрической схемы необходимо решить, каким проводом делать электропроводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежнее. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем у меди, а на изгибах он хрупок. Более подходящим материалом является медь, провода из которой выдерживают температуру от -50 до +50°С.

Определив, какой кабель лучше для электропроводки в доме, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медная негорючая проволока ВВГ со сплошными жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

При планировании электропроводки дома необходимо помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Подбор устройств и автоматики для распределительного щита

Цель подбора устройств автоматической защиты — обеспечение безопасности сети и оборудования в аварийных ситуациях. Каждое устройство имеет свое предназначение. Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

Автоматические выключатели защищают от перенапряжений и коротких замыканий. ( RCDS ) — защита от возгорания и поражения электрическим током.

Реле напряжения — против скачков нагрузки, влияющих на работу приборов.

RCCBs Дифференциальные автоматические выключатели совмещают в себе функции автоматического выключателя и УЗО и экономят место при установке в распределительном щите.

Комплексное использование этих устройств обеспечивает надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки – пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих шагов:

• разработка проекта и определение общей мощности оборудования;
• Выбор кабелей, устройств автоматизации и электроприборов;
• Электроснабжение, подключение автоматических выключателей, электросчетчиков;
• монтаж электрощита;
• внутренняя проводка;
• установка розеток, выключателей, светильников;
• проверка системы.

Такая последовательность покажет, как правильно провести разводку электропроводки в доме, и обеспечить надежность ее работы. Важно помнить, что каждый шаг должен выполняться с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо по вертикали, либо по горизонтали, не допуская их пересечения.

Следование пошаговым инструкциям позволит выполнить качественную установку.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. С его установки начинаются все электромонтажные работы. Неважно, делается ли электропроводка на даче, в городском коттедже или в срубе в сельской местности.

Распределительный щит должен быть изготовлен из огнеупорного материала, размещен в сухом месте и заперт. Над ним нельзя располагать помещения с повышенной влажностью ( душевые, ванны, туалеты ), а в радиусе полуметра — отопительное оборудование, системы водоснабжения и газоснабжения.

В распределительном щите устанавливается электросчетчик, вводной выключатель, УЗО, заземляющая шина, реле напряжения и автоматические выключатели на разные группы мощности.

Заземляющее устройство

Любой современный дом оснащен техникой в ​​металлическом корпусе, а возможный контакт металла с электричеством требует заземления — защиты людей от поражения электрическим током через электроприборы.

В частном доме заземление Вы можете сделать сами.

Выкопать траншею глубиной 30 см в виде равностороннего треугольника со стороной 1 м. В уголки забиваются штыри длиной 3 м и диаметром 3 см, которые соединяются между собой угловым сварным швом.

В одном из углов вырезано отверстие, с помощью болта и гайки прикреплен заземляющий провод, который крепится к шине в распределительном щите. К этой шине крепятся заземляющие жилы кабелей в желто-зеленой изоляции.

Ввод силового кабеля в здание

Электричество поступает в здание по силовому кабелю, который входит в распределительный щит. Подача может осуществляться двумя способами: надземным и подземным.

В первом случае кабель проводится по воздуху от электрического столба в дом, где крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее долговечен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ более надежный, но более трудоемкий и дорогой. Рытье траншеи для укладки армированного кабеля или металлических труб. Поверх траншеи насыпают 20-сантиметровый слой песка, укладывают сигнальную ленту и заглубляют траншею.

Силовой кабель — является основным элементом электропроводки, так как несет нагрузку всех электроприборов в доме.

Прокладка кабелей и их подключение

Прокладка электропроводки в частном доме осуществляется по трассам, указанным на схеме проекта. По ней монтируются распределительные коробки, стационарные точки крепления розеток, выключателей, осветительных приборов. В постройках из дерева используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

Не «крутить», «временно». Лучше минимизировать количество поворотов и изгибов. По возможности прокладывайте весь провод от автоматического выключателя до конечной точки.

Выполняя монтаж электропроводки в деревянном доме своими руками, необходимо помнить, что коробки нельзя закрывать декоративными панелями или перекрытиями, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Накладные розетки и выключатели выбираются исходя из расчетной величины тока и возможности подключения под одну раму. Перед установкой отключите питание и убедитесь в отсутствии напряжения в кабеле.

Самый безопасный способ установки выключателей и розеток в деревянную конструкцию – это установка их на металлические подложки. Это защитит от возможных искр от короткого замыкания или искрения при вытаскивании вилки. Для деревянного дома предпочтительнее использовать карбонитовые, а не пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильный нагрев.

Способы открытой электропроводки

Открытая электропроводка в деревянном доме прокладывается по внутренней стороне помещения. Главное требование – чтобы провод не касался непосредственно стен, потолка или пола и был защищен: находился посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть изготовлены из материалов, не поддерживающих горение.

Монтаж электропроводки в деревянном доме может производиться несколькими способами:

1. В гофрированную трубу из ПВХ;
2. В металлическом шланге;
3. В трубах или каналах из ПВХ;
4. На кронштейнах;
5. На керамических изоляторах.

Наиболее распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «ретро-стиль», когда между многожильным проводом и стеной имеется воздушный зазор. Этот вариант также украшает дом.

Открытая проводка в деревянном доме может сочетать в себе несколько вариантов. На стены и потолки, имеющие ровную поверхность, можно применить пластиковые короба, а на других участках – гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои преимущества и недостатки. Преимуществом является отсутствие гофрированных труб и кабель-каналов, портящих внешний вид помещения. Отсутствует риск механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной, внутреннюю проводку в деревянном доме провести сложнее. Необходимо знать больше требований и нюансов, связанных с данным видом обустройства электричества.

Скрытая проводка не должна иметь много витков, так как кабель должен быть проложен в стальных или медных трубах. Применение металлорукавов и поливинилхлоридной сетки допускается только при условии их защиты гипсовой или асбестовой прокладкой.

Если для монтажа наружной проводки не требуется специальный инструмент, то он необходим для скрытой проводки. Сверлить нужно в горизонтальном и вертикальном направлениях, вырезая пазы для изоляционных коробов. Вам придется тянуть не только провода и тросы, но и большое количество стальных или медных труб. Последние подходят лучше, так как хорошо гнутся, принимая нужную форму.

Провести электропроводку в доме своими руками можно открытую и закрытую. Делается это в местах вывода провода к выключателям или розеткам.

Ошибки при монтаже

Типичные ошибки при прокладке электропроводки в помещениях:

• Изгиб или ослабление питающего кабеля;
• Крепление провода к деревянной конструкции, что запрещено правилами;
• Монтаж скрытой электропроводки с использованием гофрированных труб, металлорукавов и пластиковых коробов;
• установка распределительного щита слишком близко к месту ввода силового кабеля;
• Неверно рассчитано количество автоматических выключателей: либо больше, либо меньше необходимого.

Проверка электропроводки

После монтажа электропроводку необходимо проверить: произвести визуальный осмотр, измерить сопротивление изоляции и заземляющего провода, проверить работу автоматических выключателей, УЗО или пламегасителей.
