Электрическая схема теплого пола, его виды и подключение
Устройство тёплого пола в принципе такое же, как и у любого источника тепла. То есть в нём используется нагреватель, в котором один вид энергии превращается в тепловую энергию. В любом помещении нагреватель создаёт приход тепла. А как минимум через стены, окна, пол и потолок тепло теряется. Если нагреватель в помещении это пламя, получаемое от того или иного вида топлива часть тепла уходит ещё и в дымоход. Для тёплых полов, как и для всех электронагревателей, отсутствие дымохода уже является дополнительной причиной уменьшения потерь тепла и делает его одним из эффективных вариантов отопительных устройств.
Другие преимущества:
- равномерность распределения тепла по комнате;
- отсутствие нагревателя с высокой температурой и минимальная пожарная опасность;
- улучшение микроклимата в связи с отсутствием слишком сухого воздуха;
- не влияет на интерьер помещения в отличие от каминов и печей.
Особенности и разновидности
Тёплые полы используют нагреватель, который равномерно распределён по всей площади пола за исключением мест расположения той или иной мебели или, например холодильника. При такой конфигурации в пределах каждого квадрата поверхности пола можно создать поток тепла относительно небольшой температурой этого нагревателя. Но если поток тепла, который идёт от печи или камина условно равномерно распределить по комнате получится примерно такой же результат, как и для тёплого пола.
- Отличительным преимуществом тёплого пола является отсутствие расслоения воздуха в помещении на тёплый слой вверху и холодный слой вблизи пола.
- Здесь нагревается сам пол, чего невозможно достичь никакими другими нагревателями.
Наиболее простой формой нагревателя для тёплого пола является змеевидная линия, которая иначе называется «меандр». Но охватить достаточно равномерно почти всю поверхность пола может и спираль. Эти конфигурации являются основными при укладке нагревателя.
В их числе:
- Простота устройства ввиду отсутствия водяного котла;
- Равномерность нагрева по всей длине и соответственно по всей площади пола;
- Простота управления температурой.
- Более лёгкая инсталляция, которую можно сделать своими руками;
- Отсутствие аварий связанных с протеканием воды;
- Не нуждается в периодическом техническом обслуживании.
Выбор водяного тёплого пола оправдан только в том случае, когда существует энергоресурс более выгодный экономически, чем электричество. Водяной котёл на твёрдом или ином топливе может дать более дешёвый один киловатт в час тепловой энергии. Но надо учесть ещё и расход электроэнергии на циркуляционный насос для водяного пола. Если в сравнении с электрическим кабельным ТЭН расходы получатся меньше, тогда имеет смысл установить водяной вариант тёплого пола.
Варианты конструкции электрических тёплых полов
Преимущества электрического тёплого пола, очевидно, вызовут именно к нему наибольший интерес. Поэтому различные конструкции с ТЭН будут рассмотрены далее более подробно. В состав любой конструкции электрического тёплого пола входят:
- Нагревательный элемент, который всегда является резистором, сделанным в том или ином виде для получения определённых результатов.
- Муфта для присоединения концов кабеля.
- Датчик температуры, который всегда размещается в трубе и располагается равноудалено от ТЭН. Термостат, предназначенный для управления силой тока в ТЭН в соответствии с воспринимаемыми данными от температурного датчика. Для электропитания термостата и соответственно ТЭН тёплого пола используется обычная розетка 220 В.
Термостат вместе с датчиком обычно комплектуются и продаются вместе. ТЭН, который может быть выполнен не только в виде кабеля, но и как плёнка с напылением электрического проводника продаётся отдельно и может быть либо в виде бухты кабеля, либо в виде мата свёрнутого в рулон, либо в виде рулона плёнки.
Каждая конструкция ТЭН имеет свои особенности инсталляции. Он всегда укладывается в один слой. А количество тепла, которое при одной и той же температуре ТЭН можно получить зависит только от общей длины ТЭН уложенного в комнате. Поэтому если есть намерение получить максимум тепла, рекомендуется использовать кабель в бухтах. В таком случае можно достичь наибольшего числа нагревателей на единицу площади.
Рулонные конструкции ТЭН ограничивают возможность получения большего количества тепла из-за того что и в мате и в рулонном плёночном варианте уже заложена заводом – изготовителем определённая длина ТЭН которую изменить невозможно. Из этих рулонов нарезаются отрезки, которыми покрывается необходимая площадь. Они укладываются рядом и соединяются в общую электрическую цепь. Но если при этом получаемого тепла оказывается вполне достаточно, инсталляция этих ТЭН получается более простой и быстрой. Температурный режим каждой конструкции электрического тёплого пола указывается в техническом паспорте и сопроводительной документации.
Если поверхность пола твёрдая, ровная и не требует дополнительной обработки, на неё укладывается слой теплоизоляции с верхним слоем из фольги для отражения тепла. Отрезки мата с ТЭН укладываются на него и закрепляются так, чтобы ТЭН был прижат к отражающей поверхности. Поверх ТЭН настилается чистовой пол. Для этого делается бетонная стяжка с последующим укладыванием линолеума, керамической плитки или древесных материалов (доска, паркет). Чистовой слой должен равномерно распределять нагрузку по поверхности, исключая концентрацию давления на ТЭН.

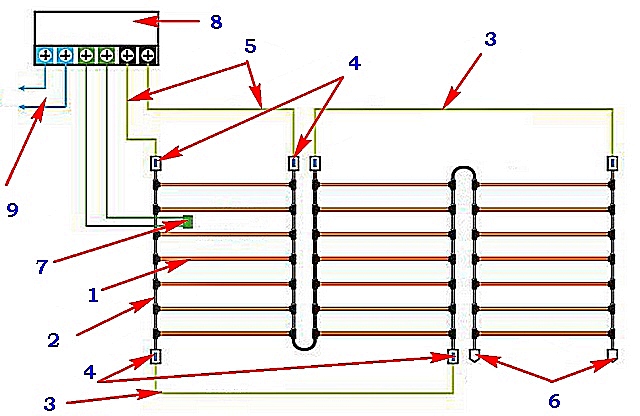

После высыхания цементного раствора делаются последние соединения электрических цепей тёплого пола. Она приобретает вид схемы, подобной показанной на изображении далее.
Электрическая схема теплого пола:
Соединения выполняются в соответствии с технической документацией которая приложена к установленному тёплому полу.
Добавить отзыв
Теплый пол электрический: схема подключения
Определенные виды нагревательных элементов, располагающихся ниже уровня напольного покрытия, объединены в общую систему и представляют собой теплый пол электрический, схема подключения которого обеспечивает его надежную работу.
Для того чтобы правильно выполнить данную процедуру, нужно знать принцип работы основных систем и особенности подключения каждой из них.
Содержание
Принцип работы теплого пола
Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.
Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы.
Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.
Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.
В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.
При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.
В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева.
Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.
В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.
Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.
Подключения теплых полов
Использование электрических теплых полов позволяет создать в доме максимально комфортный температурный режим. Однако, прежде чем решать вопрос, как подключить теплый пол, необходимо выяснить тип используемого нагревательного элемента.
В конструкциях используются уже известные кабели – резистивный и саморегулирующийся. Многие отдают предпочтение термоматам, выполненным в виде тонкого, рулонного материала с теплоисточником, запаянным внутри в специальное полотно. Широко используется нагревательная пленка с карбоновыми стержнями или углеродными и биметаллическими волокнами, выполняющими функцию теплоносителей.
Для каждой системы имеется собственная схема подключения теплого пола, при которой разводка выполняется индивидуально. Когда используются кабельные тепловые элементы, большое значение имеют правильные расчеты шага укладки во избежание избыточного выделения тепла и неравномерного нагрева покрытия полов.
Расчет общей длины кабеля производится в соответствии с его мощностью и обогреваемой площадью.
Для расчета мощности кабеля воспользуйтесь нашим калькулятором теплых полов. Для нагревательных матов и пленки таких расчетов не требуется. Все необходимые рекомендации по использованию данных конструкций, а также схема подключения электрического теплого пола, указываются производителем в инструкции или на упаковке.
Все элементы составляют единую цепь с терморегулятором, и все вместе подключаются к электрической сети. Подключение можно выполнить самостоятельно. При отсутствии навыков работы с электроприборами лучше всего пригласить квалифицированного специалиста.
Как подключить теплый пол к терморегулятору
В большинство систем теплых полов активно используются терморегуляторы, с помощью которых осуществляется управление температурным режимом. В настоящее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все необходимые параметры регулируются специальным реостатом. Основой электронных терморегуляторов являются программирующие устройства.
Они могут быть сенсорными или кнопочными. В этом случае система работает в установленные промежутки времени и в заданном температурном режиме.

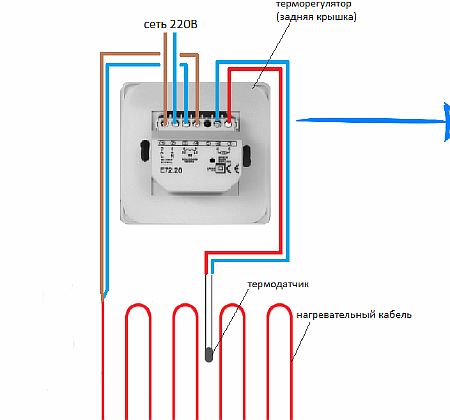

Схема подключения теплого пола к терморегулятору предполагает установку прибора на высоту примерно 1,5 м от уровня пола. Место установки выбирается таким образом, чтобы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Непосредственное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам прибор подключается стационарно, через электрический щит или розетки. Как правило, на корпус терморегулятора наносится схема подключения, существенно облегчающая и упрощающая эту процедуру.
Все виды терморегуляторов совместимы с любыми типами теплых полов. При монтаже систем сразу в нескольких помещениях, рекомендуется устанавливать приборы совместно с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в различных температурных режимах.
После монтажа термостата выполняется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стене нужно сделать штробу для пластиковых трубок. Одна из них предназначена для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как правильно подключить теплый пол, в этом случае датчик температуры должен быть установлен под финишное покрытие пола.
Электропроводка теплых полов
«Мы специализируемся на проектировании, поставке и монтаже сверхэнергоэффективных систем водяного теплого пола».
Центральный теплый пол — Водяной теплый пол » Электропроводка напольного отопления
Добавьте нотку роскоши в свой дом
с новой суперэнергоэффективной системой центрального теплого пола
Электромонтаж системы водяного теплого пола
Перед монтажом индивидуальной системы теплого пола мы разработаем комплексную электрическую схему, специально предназначенную для вашей установки.
Позвоните по номеру 07733542299, если вам нужна оценка вашего проекта.
Отправьте свои планы по электронной почте на адрес [email protected]
UNIZONE Система водяного теплого пола:
Блок питания
Либо нам, либо вашему электрику потребуется установить выключатель с плавким предохранителем на 3 А в каждом месте коллектора. Питание от выключателя подается на 10-контактную распределительную коробку.
Циркуляционный насос
Нам потребуется подключить высокоэффективный циркуляционный насос к 10-контактной распределительной коробке.
2-ходовой моторизованный зональный клапан
Нам потребуется подключить 2-портовый моторизованный зональный клапан к 10-ходовой распределительной коробке.
Программируемый комнатный термостат
Нам потребуется подключить программируемый комнатный термостат к 10-контактной распределительной коробке. Нам или вашему электрику придется проложить 3-жильный и заземляющий кабель от коллектора к термостату, если вы не выберете беспроводной термостат, и в этом случае мы сможем расположить блок приемника рядом с 10-контактной распределительной коробкой.
Система водяного теплого пола MULTIZONE:
Блок питания
Мы или ваш электрик должны установить выключатель с предохранителем на 3 А в каждом месте коллектора.
Коммутационный центр
Нам потребуется подключить источник питания от 3-амперного выключателя с предохранителем к коммутационному центру. Либо нам, либо вашему электрику нужно будет подключить постоянный ток и переключить питание на клеммы BOILER IN и OUT. Другой конец переключателя должен быть подключен к клемме RT или LR внутри вашего котла.
Циркуляционный насос
Нам потребуется подключить высокоэффективный циркуляционный насос к соответствующим клеммам в центре проводки.
2-ходовой моторизованный зональный клапан
Нам потребуется подключить 2-портовый зональный клапан к соответствующим клеммам в центре проводки.
Термоприводы
Нам потребуется подключить термоприводы 230 В к клеммам под напряжением и нейтрали соответствующих зон в центре проводки.
Программируемые комнатные термостаты
Нам потребуется подключить каждый отдельный программируемый комнатный термостат к клеммам под напряжением, нейтрали и переключателю под напряжением соответствующей зоны в центре коммутации. Ваш электрик должен будет проложить 3-жильный и заземляющий кабель от коллектора до каждого положения термостата, если только вы не выберете беспроводные термостаты, и в этом случае мы можем просто соединить каждый термостат с центром проводки.
Клапаны дополнительных зон
Возможно, нам потребуется подключить 2-ходовой зональный клапан и таймер для вашего бойлера с горячей водой, а также 2-ходовой зональный клапан и программируемый комнатный термостат для радиаторного контура.
Это гарантирует, что ваша система теплого пола сможет работать независимо.
Позвоните по номеру 07733542299, если вам нужна оценка вашего проекта.
Присылайте свои планы по адресу [email protected]
Мы поставляем и устанавливаем системы ВОДЯНОГО ОТОПЛЕНИЯ ПОЛОВ по всей стране.
Вы также можете публиковать планы по адресу:
ЦЕНТРАЛЬНОЕ НАПОЛЬНОЕ ОТОПЛЕНИЕ
9 ВЕСТФИЛД ДОМ
РЕДКОТТС ЛЭЙН
ВИМБОРН
ДОРСЕТ
Bh31 1JX
Copyright © 2022 Центральное отопление полов.
Все права защищены.
КАРТА САЙТА | ССЫЛКИ
Element Термостат от Nuheat Floor Heating
Обзор Преимущества Технические Загрузки Хорошо работает с
Element – это непрограммируемый термостат для простого регулирования температуры «вверх» или «вниз» любой системы электрического обогрева пола.
Преимущества
Изображение здесь
Изображение здесь
Простота.
Основные элементы управления вверх/вниз позволяют установить температуру пола.
Изображение здесь
Изображение здесь
Доступ к вашему энергопотреблению.
Вы можете просмотреть потребление энергии системой обогрева пола за последние семь дней.
Изображение здесь
Изображение здесь
Функции часов и подсветки.
Базовый интерфейс для отображения времени и текущей температуры.
Технический
- Простой непрограммируемый термостат напольного отопления
- Подходит для управления подогревом плиточных и каменных полов с функцией ограничения температуры для полов из ламината и паркетной доски
- Энергопотребление — монитор энергопотребления за последние 7 дней
- Дисплей с подсветкой
- Дисплей часов
- Встроенный GFCI класса A
- 3 года гарантии производителя
- 15 А максимальная нагрузка
Старая цена — $159,89
Загрузки
Краткое руководство (на английском и французском языках)
Спецификация (на английском языке)
Найти установщика
Мы работаем с ведущими профессионалами отрасли, которые прошли обучение и являются экспертами в установке продуктов nVent Nuheat.
