Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

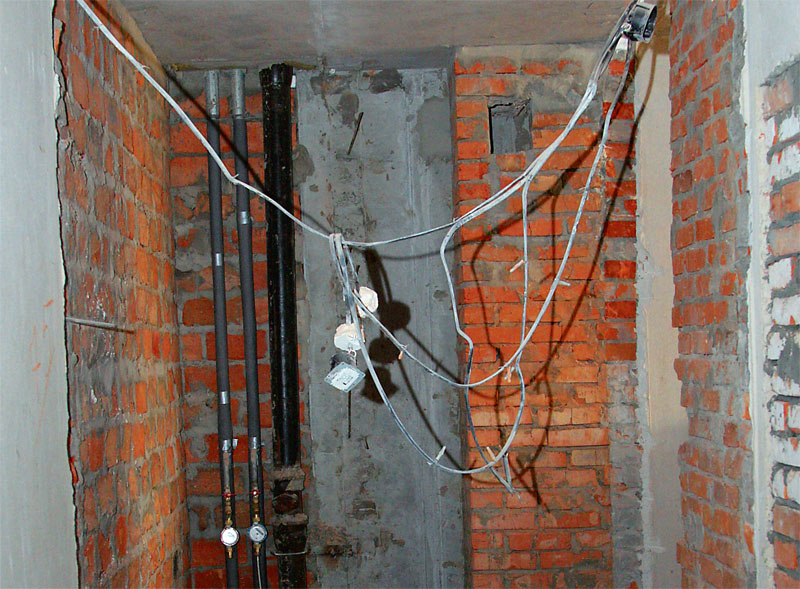

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

  1. Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном.
    На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.

    Как провести электропроводку в частном доме фото

  2. Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
  3. Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

    Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты.

В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен.

В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

  1. Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться.
    Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
  2. Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.

    Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

Электрическая проводка квартиры | elesant.

ru

Электрические сети жилых домов

Электрические сети жилого дома



От автора

Электрическая проводка квартиры начинается от этажного щитка. В этажном щитке устанавливаются счетчик учета электрической энергии, электрические аппараты защиты и другое оборудование. В современных домах, распределительная цепь от этажного щита идет до щита квартирного, где переходит в групповые цепи комнат квартиры. В зависимости от проекта и серии дома, проекты электропроводки квартиры могут быть различны, но есть некоторые общие принципы монтажа и составных частей электрической проводки характерные для большинства квартир, которые и рассмотрим в этой статье.

Электрическая проводка квартиры

В современных домах новой постройки от этажного электрощита (ЩЭ), электропитание, по так называемой распределительной линии (цепи), поступает в квартиру на квартирный электрощиток.

В домах старой постройки, в квартирах, не предусмотрены квартирные электрощитки. Электропитание сразу распределяется через распаячные коробки по точкам освещения и розеткам. В таких квартирах при планировании серьезного ремонта следует запланировать полную или частичную замену проводки с установкой своего квартирного электрощитка.

Установка своего квартирного электрощитка, во-первых, удобно для обслуживании квартирной проводки. Во-вторых, позволит увеличить число квартирных групповых линий, что повышает надежность и безопасность квартирной проводки.

Квартирные щитки бывают открытой установки (навесные) и скрытой установки. Сама проводка квартиры также может быть открытая и скрытая. В некоторых квартирах скрытая и открытая проводки комбинируются.

Устанавливаются квартирные щитки возле ввода электропитания в квартиру (обычно это рядом с входной дверью). Высота установки 1,4-1,5 метра от пола. Рядом со щитком не должно быть нагревательных приборов и источников открытой воды. Также к щитку должен быть свободный доступ.

Монтируются квартирные щитки согласно предварительно сделаной электрической схеме щитка.

Проводку квартиры следует выполнять электрическими кабелями с однопроволочными медными жилами. Наиболее подходят для квартирной проводки кабели ВВГ и НЮМ(NYM).Кабель ВВГ российского производства с двойной изоляцией. Кабель НЮМ импортного производства с тройной изояцией. Сечение жил кабеля для квартирной проводки должен быть не менее 1,5 мм2.

Современная электропроводка квартиры должна иметь защитное заземление.Схема заземления квартиры выполняется в соответствии с системой заземления всего дома.

Скрытая проводка квартиры производится в штробах в стенах и в стяжке пола в трубах. Штроба это борозда, сделанная в стене специальным штроборезом, болгаркой или перфоратором. В стяжке проводка выполняется в пластиковых трубах или гофрированной трубе (гофре).

При монтаже квартирной проводки следует соблюдать одинаковую цветность при подключении проводов по всей квартире. Обычно фазный провод коричневый или красный, нулевой рабочий-голубой, провод заземления без варианотв-желто-зеленый.

При установке квартирного щитка следует маркировать все автоматы защиты, какой автомат что отключает. Кроме автоматов защиты следует подписать все электрические кабели.

Для мокрых зон квартиры (ванной, санузла) для защиты человека от токов утечки следует устанавливать Устройства защитного отключения (УЗО). Согласно последним нормам и ПУЭ (Правилам устройства электроустановок, ПУЭ п.7.1.88) во всех квартирах новая электропроводка должна делаться с дополнительной системой уравнивания потенциалов (ДУП).

Групповые квартирные линии (цепи) проводки

Важно! На приведенной схеме под автоматом защиты с надписью УЗО следует понимать дифференциальный автомат УЗО-Д. Дифференциальный автомат сочетает в себе функции автомата защиты электропроводки от перегрузки и функцию УЗО. Установка простых УЗО без автоматов защиты запрещено.(ПУЭ часть 3)

Вся проводка в квартире разделяется на группы. Группы могут формироваться тремя способами.

  1. По помещениям в квартире. Каждому помещению в квартире отдельную линию электропитания и отдельный автомат защиты;
  2. По видам потребителей в квартире. Например: освещение это одна группа, розетки вторая группа (или две, три в зависимости от количества), отдельную группу нужно выделить для электроплиты. Это самый энергоемкий потребитель.
  3. Европейский вариант. Для каждого потребителя, будь то розетка или светильник, делается отдельная группа с отдельной линией электропитания и отдельным автоматом защиты.

После разделения электрики квартиры на группы,нужно выбрать и расчитать вводной автомат.

Примечание:Как показывает практика, любая проводка квартиры является симбиозом этих теоретических вариантов. Всегда приходится комбинировать в зависимости от конкретных потребностей и условий.

Трехфазная электрическая проводка квартиры

Все бытовые приборы работают от напряжения 220 Вольт. При однофазном питании квартиры напряжение 220 Вольт обеспечивают два провода. Один фазный провод, второй нулевой рабочий. К этим двум проводам в проводке предусмотрен третий провод-заземление. Такая проводка называется трехпроходной.

Трехфазная электропитание предусматривает три фазных провода, один нулевой рабочий и один провод заземления. Называется она пятипроводной. Напряжение 220 вольт возникает между каждым фазным проводом и рабочим нулевым проводом. При трехфазном питании квартиры фазы от щитка нужно равномерно распределить по квартире. В такой проводке очень важна равномерная нагрузка на каждую из трех фаз. В противном случае может произойти перекос фаз, приводящий к увеличению напряжения на одних розетках и снижению напряжения на других. Также перекос фаз может испортить приборы, требующие питания 380 вольт.

©Elesant.ru

Другие статьи раздела: Электрические сети

  • Автоматы защиты
  • Виды опор линий электропередачи по материалу
  • Виды опор по назначению
  • Воздушные линии электропередачи проводами СИП
  • Деревянные опоры воздушных линий электропередачи
  • Железобетонные опоры линий электропередачи
  • Железобетонные опоры линий электропередачи
  • Защита человека от поражения электрическим током, прямое и косвенное прикосновение
  • Как получает электроэнергию потребитель низкого напряжения 380 Вольт
  • Колодцы кабельной сети этапы установки





Статьи по теме

Труба напорная полиэтиленовая: что такое, зачем нужна

Тройниковая разводка водопровода в доме — простота и дешевиз. ..

Общая схема электропроводки четырех комнатной квартиры с кух…

Поверка счётчиков воды

Электрические провода, кабели и шнуры, в чём отличие

Как скрыть электропроводку в квартире по правилам

Замена крана в ванной своими руками

Вводное устройство. ВУ в частный дом

Joomla SEF URLs by Artio

Свежие статьи

Как выбрать столешницу из агломерата и в чем ее преимущества 19 сентября 2022

Как ухаживать за индукционной плитой? 18 сентября 2022

Как купить частный дом в Красноярске 20 августа 2022

Как выбрать сейф для дома, квартиры или офиса — рейтинг лучших 11 июля 2022

Техническое обслуживание холодильника 07 июля 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где? 13 сентября 2021

Популярные статьи

  • Электрические схемы подключения скважинного насоса
  • Размеры стандартной ванной комнаты
  • Электроснабжение квартиры: граница эксплуатационной ответственности
  • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
  • Однофазная и трехфазная электрическая сеть
  • Особенности ввода электричества в деревянный дом
  • Наглядная трехфазная схема вводно–распределительного щита частного дома
  • org/Article»> Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
  • Спуск и крепление кабеля к опоре
  • ВРУ. Вводно-распределительное устройство дома
  • Коллекторная схема водоснабжения
  • Вводной автомат. Расчет, выбор вводного автомата для квартиры
  • Ввод кабеля из траншеи в дом
  • Что такое дин-рейка в электромонтаже: типы и виды din-рейки
  • Подключение отвлетвления электропитания частного дома к воздушной линии
  • org/Article»> Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
  • Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
  • Подключение СИП от магистрали до дома
  • Аксонометрическая схема водопровода
  • Монтажные провода и кабели их назначение и описание

Реклама

Проводка в квартире

  • Электромонтажные работы в квартире. Квартирный щиток
  • Комплектация распределительного щитка, автоматы защиты, клеммы подключения
  • Групповые линии освещения: общие норма и правила
  • Установка розетки и выключателя в едином блоке
  • Установка электрощита навесного, крепление щита, автоматов, проводов
  • Ремонт старой электропроводки
  • Электроснабжение квартиры: граница эксплуатационной ответственности

Проводка в доме

  • Конструкция и монтаж штыревого заземлителя из уголков
  • Анкерные зажимы и кронштейны
  • Базовые нормативы электромонтажных работ
  • Траншея для прокладки кабеля электропитания дома
  • Магнитные пускатели: назначение, схема подключения
  • Арматура для СИП 2
  • Повторное заземление линий электропередачи

Схемы

  • Наглядная схема принципа работы устройства УЗО в системе TN-S
  • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
  • Наглядная схема распределительного электрощита частного дома с ошибками зануления
  • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
  • Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

  • Способы разводки водопровода в квартире
  • Скрытый водопровод квартиры
  • Установка санфаянса и мебели в ванной, советы практика
  • Как просто и недорого организовать замену смесителя в Воронеже?
  • Водопровод внутри здания
  • Высококачественные бассейны от компании ВашБас по приятной стоимости

Водоснабжение дома

  • Станция автоматического водоснабжения: выбор и установка станции водоснабжения
  • Выбираем полиэтиленовые трубы для наружного водопровода дома
  • Прокладка траншеи наружного водопровода частного дома
  • Подбор водомера частного дома: типы, расчет, правила установки водомера частного дома
  • Системы водоснабжения частного дома

Вода на участке

  • Автоматическая насосная станция
  • Водопроводный ввод в частный дом: устройство ввода воды в частный дом
  • Водоснабжение частного дома из скважины своими руками
  • Выбор трубы для водоснабжения частного дома
  • Еще раз о системе водоснабжения в доме


правила проектирования и советы по разводке электрики

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего — в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Содержание статьи:

  • Общие правила проектирования электросети
  • Рекомендации по выбору проводов
  • Разбор схем электропроводки
    • Вариант #1 – общая схема-план для всего дома
    • Вариант #2 – образец монтажной схемы
    • Вариант #3 – техническое решение для небольшого дома
    • Вариант #4 – электросхема для подвала/гаража
    • Вариант #5 – принципы кухонной разводки
  • Обзор частых ошибок проектирования
  • Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

  • розетки;
  • выключатели;
  • распределительные коробки;
  • осветительные устройства;
  • мощные бытовые приборы;
  • электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображений

Фото из

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

Провода расположены параллельно или перпендикулярно полу/потолку

Угол поворота проводов строго прямой

Расстояние от электролинии до дверей и окон

Удаленность блока розеток от пола

Розеточные блоки для оргтехники и видеоаппаратуры

Индивидуальное электроснабжение мощных бытовых потребителей

Высота установки распределительного щита

Расположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

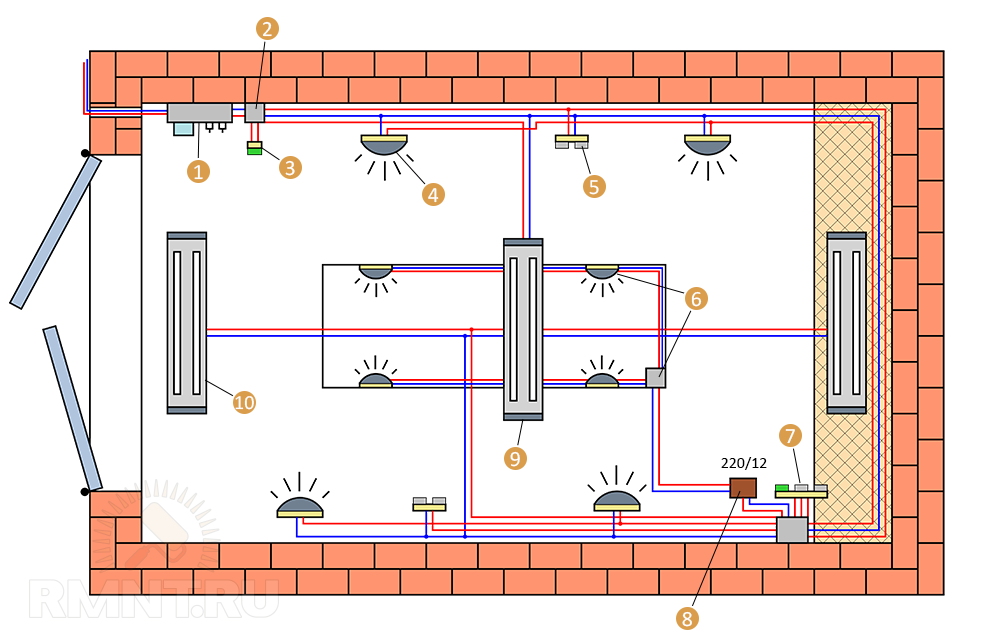

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать  от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Электрическая проводка в квартире – замена старой на новую + Видео

Не секрет, что одной из основных возможных причин возгораний и пожаров является старая или некачественная новая эл. проводка в квартире. О том, стоит ли экономить на замене электропроводки и как обезопасить свой дом от возгорания, мы расскажем в этой статье.

Старая проводка – как уберечь себя от неожиданностей

Электрическая проводка в квартире является своего рода кровеносной системой каждого дома, дающей возможность современному человеку пользоваться всеми бытовыми благами цивилизации. Однако в многоквартирных домах, построенных 20 и более лет назад по стандартам того времени, проводка была рассчитана на нагрузки в сети электроснабжения до 1 кВт для городов с численностью населения до 1-го миллиона жителей, и 1,5 кВт для городов-миллионников.

В наше время современный дом или квартиру сложно себе представить без утюга, микроволновой печи, холодильника, стиральной машины, пылесоса, бойлера, кондиционера и т. д. Мощность потребления энергии всей этой техники часто превышает 1,5 кВт. А если к ним добавить еще и электрокамин, обогреваемый пол или электроплиту, которые зачастую могут быть включены одновременно, то расход энергии увеличится до 10 кВт. Именно это является причиной “неожиданных”, казалось бы, пропаданий электричества в доме в самый неподходящий момент – квартирная электропроводка устарела и не всегда способна выдерживать подобные нагрузки.

Тем более, что в недалеком прошлом для электропроводки в многоквартирных домах, согласно ГОСТам СССР, преимущественно применялся алюминиевый провод с одинарной изоляцией, со сроком гарантийной эксплуатации до 20 лет. Потом его изоляция трескается и рассыпается, что в результате зачастую становится причиной короткого замыкания и возгорания.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Какая проводка лучше для квартиры – оптимальный выбор!

Если вы приняли окончательное решение сделать ремонт в своем жилище, то выбор новой проводки станет первым и самым важным этапом этого процесса по нескольким причинам:

  • Во-первых, старая алюминиевая электропроводка имеет сравнительно недолгий срок службы. Непрочность провода бывает особенно заметна в тех случаях, когда необходимо заменить выключатель или розетку. Провод часто обламывается, что не позволяет произвести замену качественно. Алюминиевый провод со временем часто окисляется в местах соединения, что приводит к росту сопротивления и как результат – перенагреванию, что, разумеется, очень опасно и становится причиной расплавления и подгорания изоляции.
  • Во-вторых, рекомендуется заменить всю проводку на медную трехжильную с одинарным проводом определенного сечения, рассчитанного заранее в зависимости от предполагаемого объема потребления энергии. Правильнее всего будет делать замену на первом этапе ремонта, когда помещение свободно от мебели и других предметов интерьера, так как процесс замены подразумевает штробление (прорезание канавок) стен, сверление дополнительных отверстий под розетки, распределительные коробки и выключатели. Поэтому много пыли и грязи в квартире в это время вам гарантировано.
  • В-третьих, замену проводки необходимо проводить целиком и всю сразу, поскольку соединение между собой медных и алюминиевых проводов крайне не рекомендуется. Из-за разницы в химических свойствах этих двух металлов это неизбежно приведет к тому, что в местах их соприкосновения между собой начнется процесс окисления и как результат – к потере контакта. Также замене подлежат автоматы защиты, а возможно, и электросчетчик. Не лишним будет также заменить ваши старые выключатели и розетки на новые, более надежные.

Проводка в квартире: какой провод и инструменты понадобятся?

Первым делом вам нужно составить проект с точным указанием мест расположения основных электроприборов и розеток для них в каждой комнате. Важно определить, на каком расстоянии от пола они будут, так, чтобы это не мешало вашей мебели. Продумайте, каким вы видите освещение, где и на какой высоте будет находиться каждый выключатель. Рекомендуется спланировать установку розеток с запасом, дабы минимизировать использование разного рода удлинителей и переносок. Не экономьте на этом. Поставьте несколько лишних. Пригодятся.

Когда вся старая проводка удалена, можно приступать к укладке новой. Как правило, для укладки в квартирах применяется метод так называемой “скрытой” проводки, под которую вам будет нужно прорезать штробы в стенах, используя болгарку с алмазным кругом или перфоратор с буром для работы по бетону. Этот этап работы самый пыльный и грязный, поэтому заблаговременно позаботьтесь о средствах личной защиты, таких как:

  • защитные очки;
  • защитная маска для дыхательных путей;
  • плотные строительные перчатки.

Иногда случается, что горе-мастера  в целях экономии или по другим непонятным причинам прокладывают проводку как попало, в том числе и по диагонали.

Штробы обязательно должны быть сделаны только параллельно или перпендикулярно к уровню пола, ни при каких обстоятельствах не прокладывайте проводку по диагонали!

Представьте, что вы вселяетесь в квартиру, где до этого жил такой электрик-самоучка. Вы, естественно, захотите обустроить жилище на свой вкус – повесить картину, новый карниз для штор, прибить полку или навесной шкафчик. Для этого вам придется сделать несколько отверстий дрелью в стене, ну или просто забить гвоздь. В этом случае довольно высока вероятность того, что вы можете наткнуться на ту самую проводку, и дай бог, чтобы все закончилось для вас благополучно.

Советы специалистов: чего нельзя и что можно делать!

Когда ставится вопрос замены старой проводки на новую, постарайтесь не экономить на этом очень ответственном моменте! Ведь от качества выполненных работ и материалов, которые вы для этого приобретете, может напрямую зависеть ваша жизнь и жизни ваших близких. И речь в данном случае совсем не о том, чтобы покупать дизайнерские навороченные брендовые розетки или выключатели, но и отдавать предпочтение продукции, произведенной в Китае, тоже не стоит.

Не растягивайте монтаж на несколько дней. Эта работа может быть с легкостью выполнена за один день после тщательной подготовки и планирования. Купите все необходимое заранее. Начинайте выполнение только после всех основных строительных этапов, но обязательно до начала отделочных и чистовых работ. Правильное планирование поможет вам сэкономить средства и значительно сократит сроки ремонта.

Старайтесь как можно меньше делать соединений проводов. Меньше стыков – выше надежность и долговечность службы. Максимально используйте сплошной провод там, где это возможно. Сначала протяните кабель по полу к розеткам и выключателям, а уж только потом отрезайте необходимый кусок.

Замена электропроводки – одна из самых сложных и ответственных задач. Для выполнения таких работ требуется зачастую специальная квалификация. Не исключено, что в вашей квартире в будущем будут жить ваши дети, а возможно и внуки. Так что, прежде чем принять решение о монтаже электропроводки самостоятельно, подумайте, готовы ли вы взять на себя такую ответственность или же все-таки будет намного безопаснее обратится к специалисту? Ответ на этот непростой вопрос мы оставляем на ваше усмотрение. И помните: уходя из дома – гасите свет!

  • Автор: Михаил Малофеев
