Чертеж металлической двери с размерами, изготовление коробки и полотна своими руками

Автор Michael На чтение 8 мин Просмотров 4.3к. Опубликовано

Надежные металлические двери применяются фактически везде. Их устанавливают не только в квартирах многоэтажных домов, но и частных домовладениях, банях, различных хозяйственных постройках. Кроме покупных готовых вариантов, некоторые люди предпочитают создание самодельной конструкции, в чем хорошим подспорьем будет чертеж металлической двери.

Приобрести стальное дверное полотно и дверной блок надлежащего качество получается далеко не всегда. Первая проблема – это ценовая политика современного строительного рынка. Вторая проблема – иногда дверной проем очень специфический и двери для него изготавливают только по индивидуальному заказу.

Есть простой выход из этой ситуации. Если подходящих изделий практически нет в продаже, их всегда можно сделать собственноручно.

Металлическая дверь имеет простую конструкцию, сделать которую своими руками ее вполне возможно. Для этого есть разнообразные чертежи и многое другое. Самодельная конструкция будет обладать требуемым уровнем качества, а сумма, потраченная на материалы, не окажется сильно высокой. Вся работа по изготовлению входных дверей делится на несколько несложных этапов.

Содержание статьи

  1. Необходимые материалы, инструмент
  2. Подготовка и измерения
  3. Изготовление классической двери из металла
  4. Сборка дверной коробки
  5. Сборка дверного каркаса
  6. Изготовление дверного полотна
  7. Монтаж замка
  8. Петли
  9. Крепеж
  10. Утепление и отделка
  11. Металлическая дверь с остеклением и декоративными элементами
  12. Самодельная дверь в сравнении с заводской

Необходимые материалы, инструмент

Самое дорогое, что понадобится – это металл. Все остальные комплектующие и материалы обойдутся не слишком дорого, естественно, без учета декоративной отделки. Если примерно прикинуть сумму на все расходы, то понадобиться не больше 100-150 долларов. За эту цену невозможно приобрести даже сомнительную китайскую продукцию.

Что касается необходимых для работы материалов, то их немного. Нужно приобрести профильную трубу – подойдет с сечением в 20×40 мм. Трубу следует покупать в количестве 20 погонных метров – этого объема вполне хватит на производство блока стандартных размеров (это около 1 м в ширину и 2 м в длину). Количество материала под другие габариты посчитать не трудно. В случае каких-либо непонятных ситуаций стоит посматривать на эскиз – сегодня можно найти массу чертежей металлических дверей и пользоваться ими для сборки.

Также необходим листовой металл. Толщина его должна быть не менее 2,5 мм. Габаритные размеры – под размер будущей двери, а точнее проема.

Также следует подготовить петли, выбирать стоит модели, которые оснащены подшипником. Эти комплектующие приобретаются в количестве трех штук. Полотно будет достаточно тяжелое, поэтому три петли – это наиболее надежный вариант.

Кроме того, дополнительно нужна фурнитура, теплоизоляция, а также материалы для декоративной отделки. Не стоит забывать и про расходные материалы – это круги для электроинструмента, сварочные электроды, сверла, расходные материалы для лобзика.

Из инструментов стоит подготовить сварочный аппарат, стол для сварки, болгарку, электрическую дрель, электролобзик.

Подготовка и измерения

Итак, стандартный размер дверного проема в большинстве квартир составляет 2000×800 или 2000×900 мм. Если же существующий проем меньше или же больше, то можно изготовить полотно под особый размер. При выполнении замеров стоит убедится, что измеряется именно стена, а не бетон или же штукатурка.

В том случае, если высота коробки немногим больше 2000 мм, тогда необходимо предусмотреть дополнительную раму сверху, или же в боковой части проема, если ширина его более чем 900 мм. Кроме того, следует помнить о зазоре в несколько десятков миллиметров с каждой стороны коробки. Этот зазор необходим для задувки швов.

Если ширина проема более 1500 мм, то специалисты рекомендуют изготавливать не цельную (монолитную), а разборную коробку. В коттеджах в широкие проемы устанавливают кроме дверного полотна два или более модуля со стеклом, которые делают конструкцию более надежнее и прочнее и выполняют декоративную функцию.

Кликните для открытия в полном размере.

В процессе подготовки также стоит начать разрабатывать чертеж металлической двери. Если дверное полотно будет уникальным и эксклюзивным, тогда и чертеж делается своими руками. Если же проем стандартный, а дверная конструкция будет представлять собой типовое решение, тогда можно использовать и типовые чертежи.

Изготовление классической двери из металла

Классические стальные двери – это конструкция из полотна, коробки, дверных петель, а также монтажных пластин.

Сборка дверной коробки

Итак, первым делом необходимо собрать коробку или блок. Для этого по полученным в ходе измерений параметрам нарезают подготовленную профильную трубу. Нарезка выполняется под углом в 45 градусов. Точность резки можно проверять методом соединения двух кусков, а затем получившуюся конструкцию проверить уголком.

Существует еще одни способ производства коробки. В этом варианте рама собирается из металлического профиля методом сварки. В результате должна получится прямоугольная конструкция. В процессе сборки очень важно контролировать точность углов, а также измерять диагонали – это делают, что исключить риск перекосов блока.

Сборка дверного каркаса

На этом шаге изготовляют заготовки для будущего каркаса. Для этих целей подойдет металлический уголок. Необходимо выдержать зазор между дверной рамой и коробкой со стороны замка – он равен примерно 5 мм. С других сторон будет достаточно, если зазор составит 3 мм. Это не точные цифры – в различных чертежах металлических дверей данный размер может быть немного другим. Чтобы было нагляднее, для измерения и контроля этих зазоров применяют полоски из металла нужной толщины.

Далее – размечается и нарезается профиль. Его вкладывают внутрь получившейся коробки. Затем проверяют геометрические характеристики конструкции по диагоналям. Если все верно, тогда с одной из сторон профиля делают паз или прорезь для монтажа замка. После этого углы рамки можно прихватить сваркой, каркасы по периметру также прихватываются в нескольких точках.

На этом шаге уже можно приварить к дверной рамке полосы из металла, которые будут выполнять функцию фиксаторов для отделочных материалов.

Изготовление дверного полотна

Создание полотна следует начать с разметки. Стоит учитывать допуски и напуски листового металла на дверную коробку по 10-15 см. Также учитывается напуск со стороны петель. В различных чертежах металлических дверей он составляет 5 мм.

Стальной лист по чертежам и размерам разрезается при помощи болгарки и приваривается к готовой раме. Внутри полотна вваривают ребра жесткости. Они должны устанавливаться горизонтально. Если уровень жесткости недостаточный, тогда их количество можно увеличивать.

Монтаж замка

Дверь почти закончена. Для установки замка выполняют разметку прямо на полотне. Размечать места под отверстия можно обычным маркером. Затем по нанесенным меткам высверливают отверстие, которое потом необходимо обработать напильником. Далее – проделываются отверстия под крепежные элементы будущего замка. В отверстиях нарезается резьба, затем замочное устройство фиксируется с помощью болтов. В конце устанавливают ручку.

Это типовая инструкция, которая подходит для большинства замков, но замочные конструкции могут различаться, сам монтаж зависит от изделия.

Петли

Прежде чем приваривать эти элементы к получившейся конструкции – дверям и блоку, необходимо их смазать. С помощью болгарки разрезаются места, где соединяется рама и дверной блока – это точки, которые ранее прихватывались сварочным аппаратом. Петли фиксируются изнутри.

Крепеж

Для крепежа полученной конструкции в проем используют полоски из металла. Их необходимо от 6 до 10 шт. Они просто привариваются к коробке. Затем в них нужно будет просверлить отверстия под анкерные болты.

Утепление и отделка

Дверь практически готова. Теперь осталось только утеплить ее. Выбранный вами вариант теплоизоляции разрезается и закладывается внутрь полотна. Укладывают утеплитель между ребер жесткости.

После этого можно начать заниматься декоративной отделкой внутренней части двери. Для этих целей подойдет фанера, ламинированные панели, а также любой другой материал.

Металлическая дверь с остеклением и декоративными элементами

Зачастую, такие модели дверей устанавливаются в частных домах или же в коттеджах. Окно выполняет несколько функций – через него можно посмотреть, кто пришел. Также благодаря стеклу в прихожей будет значительно светлей. Декоративные элементы украсят полотно и придадут ему эксклюзивный внешний вид.

Окно в двери необходимо изготовить еще тогда, когда выполняется резка листовой стали. При ее изготовлении можно чертеж металлической двери, размещенный в начале нашей статьи. По периметру прямоугольного или любой другой формы отверстия в стальном листе необходимо приварить арматуру. С размерами следует определится заранее. Все остальные этапы работы аналогичны технологии изготовления классической двери.

После того, как конструкция будет окрашена, в место, предназначенное под окно, устанавливают стеклопакет. Для того, чтобы стекло было максимально надежным, с внешней стороны часто приваривают кованую декоративную решетку.

Можно также оснастить дверной блок различными дополнительными аксессуарами. Это могут быть доводчики, уплотнители, глазки и многое другое. Главное правило – фурнитура должна быть качественной. Только тогда она прослужит в течении долгого периода времени.

Самодельная дверь в сравнении с заводской

Первый минус – это рациональность данного решения. Стоимость материалов и фурнитуры составляет немалую сумму, при том что самая простая заводская дверь будет стоить процентов на 30% дороже, при том вы сэкономите уйму времени и сил. Кроме того, важны ваши как навыки сварщика. Если вы не имеете достаточно квалификации, имеется риск допущения брака. В любом случаи, заводская сварка будет намного качественнее.

Но говоря в целом, самодельная дверь из металла – это никакая не утопия, а самая настоящая реальность для тех, кто имеет навыки сварщика и опыт работы с электроинструментом.

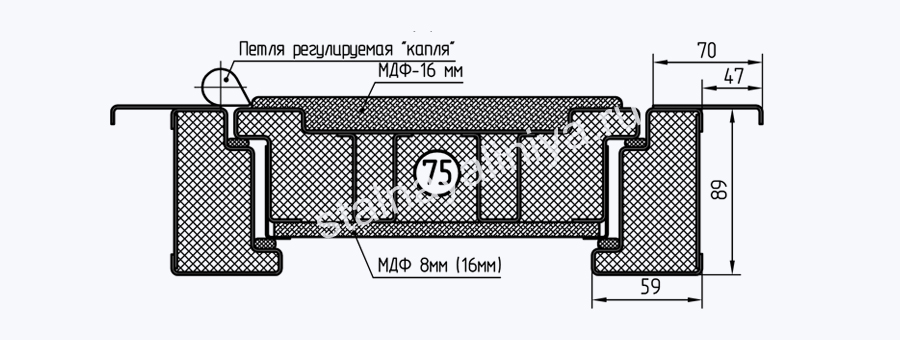

Чертеж металлической двери с размерами


Изготовление металлической двери своими руками

Это по плечу даже начинающему мастеру, если он умеет обращаться со сварочным аппаратом.
Конечно, сложная модель у вас сразу же не получится, а вот изготовить и установить базовую модель входной двери – вполне даже доступно.

Значимость входной двери трудно недооценить.

Это не только первый и основной рубеж, препятствующий проникновению нечистых на руку граждан в ваше жилище, но и одна из ключевых деталей интерьера жилого дома.

Шумоизоляция и регулировка температуры воздуха в помещении – это еще две функции входной металлической двери.

И если вы начинаете в квартире капитальный ремонт, то вопрос о том, чтобы поставить новую входную металлическую дверь, решается одним из первых.

Приобретенная в магазине готовая дверь вовсе не гарантирует, что в ней отсутствуют скрытые дефекты, да и цены там не всегда по карману, регулировка ее будет сложна, а шумоизоляция вас наверняка не устроит.

Ну что же, самостоятельно изготовленные фасонные двери у вас еще впереди, а начнем мы с самого простого.



Подготовительные работы

Как и в других случаях, изготовление металлической двери начинается с бумажной работы, иными словами нам предстоит создать чертеж.

Чтобы чертеж был точным и соответствующим действительности, вам предстоит определиться с размерами.

Предлагаемая для ознакомления конструктивная схема входной двери познакомит вас с названиями и расположением основных узлов и элементов.

Готовим схему

Чертеж входной металлической двери – это масштабная схема дверного полотна, по которой будет выполняться сборка и монтаж изделия, с нанесенными на нее размерами дверной коробки, местами расположения ребер жесткости, петель.

Вооружаемся рулеткой и снимаем замеры с дверного проема.

Стандартным считается размер двери 90 х 200 см, если фактические размеры проема значительно больше данных, имеет смысл установить отдельный блок сверху или сбоку дверного полотна.

Боковой блок можно сделать глухим или распашным, а верхний – закрыть листовым железом, застеклить или зарешетить.

Все это также наносим на наш чертеж.

Размеры дверной коробки должны быть на 2 см меньше дверного проема – это будет монтажный зазор, в котором выполняется регулировка установки блока во избежание перекосов. Ниже показана схема металлической двери в разрезе.

Чаще всего дверь крепится на 2-4 петли, количество их зависит от веса, который имеет ваша конструкция.

Петли бывают наружные и скрытые, второй вариант более сложен в изготовлении и требует определенных навыков.

Поскольку мы с вами пытаемся изготовить «дверь для начинающих», то остановимся на первом варианте.

Для равномерного распределения нагрузки, петли нужно сделать на равном расстоянии между собой, а самая верхняя и нижняя петли должны располагаться на расстоянии 15 см от края двери.
