Установка дверного доводчика | Строительный портал

Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.

Оглавление:

1. Дверной доводчик: функциональные особенности и преимущества применения
2. Дверной доводчик: характеристики и разновидности
3. Установка дверного доводчика своими руками
4. Установка дверного доводчика и правила его эксплуатации
5. Особенности выполнения монтажа дверного доводчика

Дверной доводчик: функциональные особенности и преимущества применения

Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.

Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.

Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.

Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери.

Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.

Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.

Главное преимущество монтажа дверных доводчиков — обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.

Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.

В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование — остается на должном уровне.

Поэтому, выделим несколько функций дверных доводчиков:

• способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
• защита двери от ударов;
• способность фиксации двери открытой.

Дверной доводчик: характеристики и разновидности

В соотношении с местом расположения дверных доводчиков, они бывают:

1. Верхнего типа — самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.

В соотношении с механизмом действия, доводчики бывают:

• с наличием зубастого привода — в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
• доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма — открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.

2. Напольный вариант доводчиков — отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.

3. Скрытый тип доводчиков — устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:

• с наличием скользящих стержней — по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
• доводчики петли — самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.

Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.

Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.

Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.

Установка дверного доводчика своими руками

Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.

Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.

Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:

1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.

2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.

3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.

4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.

5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.

6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух.

Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй — момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.

Установка дверного доводчика и правила его эксплуатации

После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.

Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.

При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций — следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.

Особенности выполнения монтажа дверного доводчика

Для того, чтобы установить корпус доводчика потребуется наличие:

• трех пластин монтажного, углового и подвесного типа;
• фиксационных пластин.

Чтобы монтировать скользящий канал необходимо подготовить:

• пластину углового типа;
• пластину монтажного типа.

После покупки стандартного доводчика двери в его составе присутствуют:

• механизм доводчика;
• крепежи;
• рычаги;
• схема монтажа.

Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.

Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:

1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.

2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.

3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.

4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.

5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.

6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.

Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:

• если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;

• второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
• регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
• затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.

Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.

Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.

Установка доводчика на металлическую дверь – алгоритм действий и важные нюансы

3. Где ставить

Чаще всего доводчики устанавливают на наружные и входные двери, а также на калитки и въездные ворота. Их можно встретить в квартирах и загородных домах, в офисных зданиях и коммерческих объектах.

В отдельных моделях дверей доводчик входит в базовую комплектацию. Доводчик обязательно следует ставить на противопожарных и эвакуационных дверях, входных зонах с интенсивным потоком посетителей, в системах контроля доступа.

На дверях корпус должен находиться в помещении. Наружное расположение вызывает коррозию и негативно влияет на работу гидравлики. Только морозостойкие модели, защищенные от воздействия внешних факторов, могут эксплуатироваться на улице.

4. Установка шаблона

Схема установки или шаблон в масштабе 1:1 входит в комплект поставки доводчиков, что существенно упрощает монтажные работы. На трафарете нанесена разметка контуров рычага и корпуса с точками крепления. Учитываются возможные варианты монтажа конструкции, левая или правая дверь, открывание внутрь или наружу. При создании шаблона производитель учитывает предназначение доводчика и класс двери, ее вес и размеры. Каждому способу установки на схеме соответствуют линии определенного цвета и типа, например, сплошная или пунктирная.

Перед началом работ шаблон совмещается горизонтальной полосой красного цвета с кромкой дверного полотна, а вертикальной с будущей осевой линией петель, которую чтобы не ошибиться, нужно нарисовать. Для фиксации потребуется скотч.

5. Отверстия под доводчик

На шаблоне следует найти метки, соответствующие классу устройства, и при помощи керна перенести их на дверное полотно и коробку. Сверлом, подобранным по диаметру крепежа, выполнить 4 отверстия в отмеченных местах под блок и 2 для установки рычага.

Перед монтажом корпус и рычаги следует разъединить. Для этого откручивают гайки и вынимают винт, соединяющий оба элемента конструкции.

6. Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

7. Соединить рычаг с тягой

Когда тяга и рычаг зафиксированы, важно придать нужное положение, от которого будет зависеть скорость перемещения двери перед закрыванием. Положение и длину тяги, состоящей из двух частей, можно регулировать длинным резьбовым штифтом. Он поворачивается и одновременно изменятся размер.

Добиться плавной доводки поможет установка тяги перпендикулярно дверному полотну. Для этого делают настройку и уменьшают ее размер. При наличии дверной защелки для преодоления сопротивления тягу нужно усилить. Механизм раскручивают и выставляют, чтобы она стала длиннее.

8. Регулировка доводчика для двери

Как отрегулировать доводчик на входной двери после установки и во время эксплуатации. Для этого предусмотрена пара специальных винтов, а их расположение разных моделях может отличаться. В любом случае, для увеличения скорости или силы прижима винт вращают по часовой стрелке. Поворот в обратном направлении, против часовой стрелки, позволяет затормозить ход и уменьшить усилие.

При самостоятельной настройке не нужно сразу делать несколько оборотов, чтобы не сбить баланс. Значительное закручивание или выкручивание винтов способно сломать устройство или вызвать течь масла. Достаточно четверти оборота или чуть больше.

Механизмы настройки скорости открывания и захлопывания располагаются на корпусе. Их можно обнаружить на лицевой стороне, открыв защитную крышку, либо на боковой поверхности.

Специалисты рекомендуют проводить сезонную корректировку механизма, чтобы получить оптимальную скорость закрывания двери при резком повышении либо понижении температуры окружающей среды. Это связано с тем, что на холоде масло густеет и доводчик работает медленно.

Установка доводчика на дверь металлическую, пластиковую, деревянную

Установка доводчика на дверь в Санкт-Петербуге и Москве

Чтобы двери закрывались автоматически и никогда не оставались нараспашку, мы предлагаем вам качественные и современные доводчики с надежной гидравлической системой и доступной стоимостью. Наши мастера могут установить доводчики на пластиковые и металлические двери любого образца вне зависимости от стороны открывания с гарантией качества!

Установка дверного доводчика: какие механизмы мы предлагаем

Основным элементом доводчика является пружинный механизм, толкающий рычаг. В зависимости от способа передачи усилия с пружины на рычаг выделяются два типа механизмов:

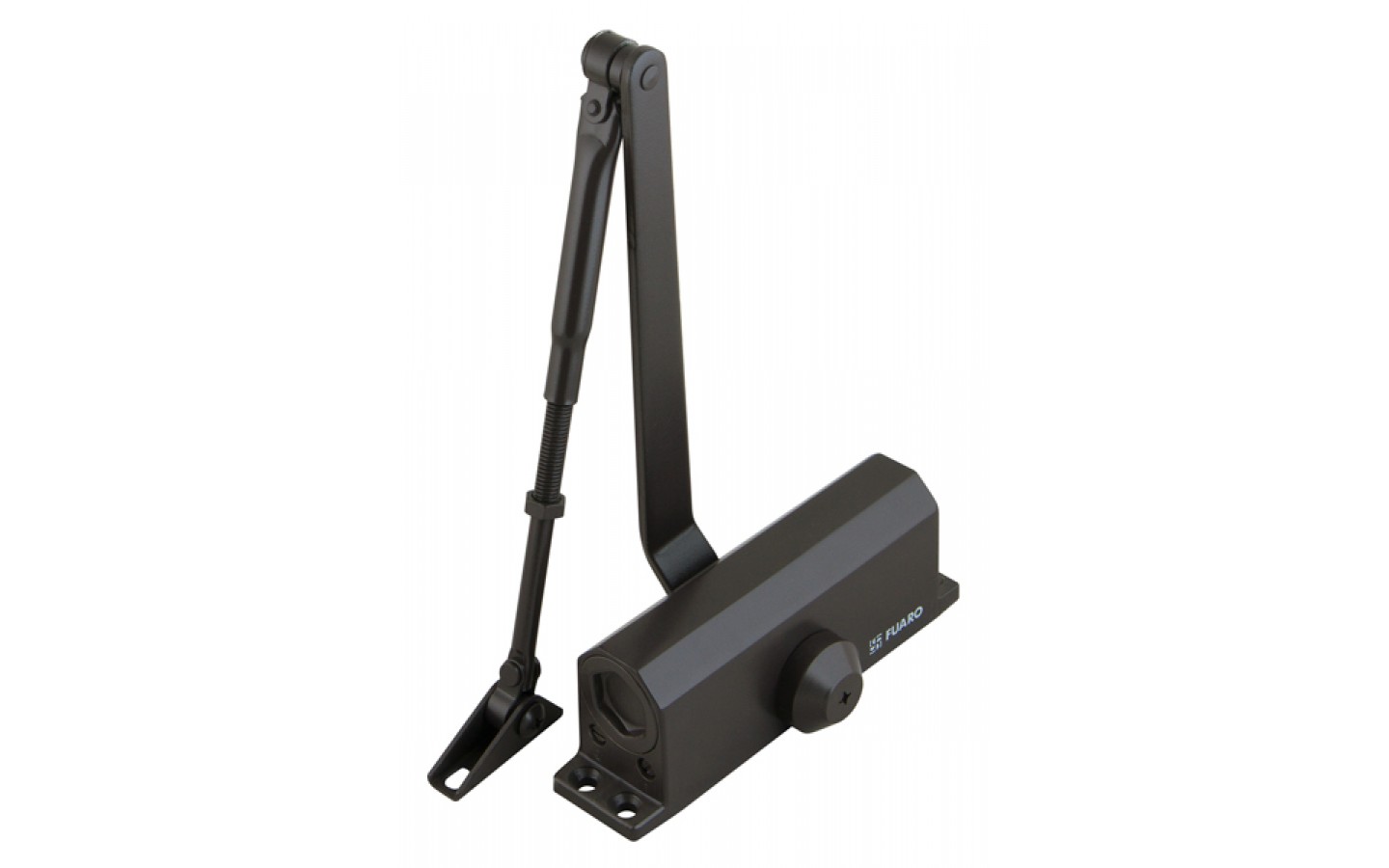

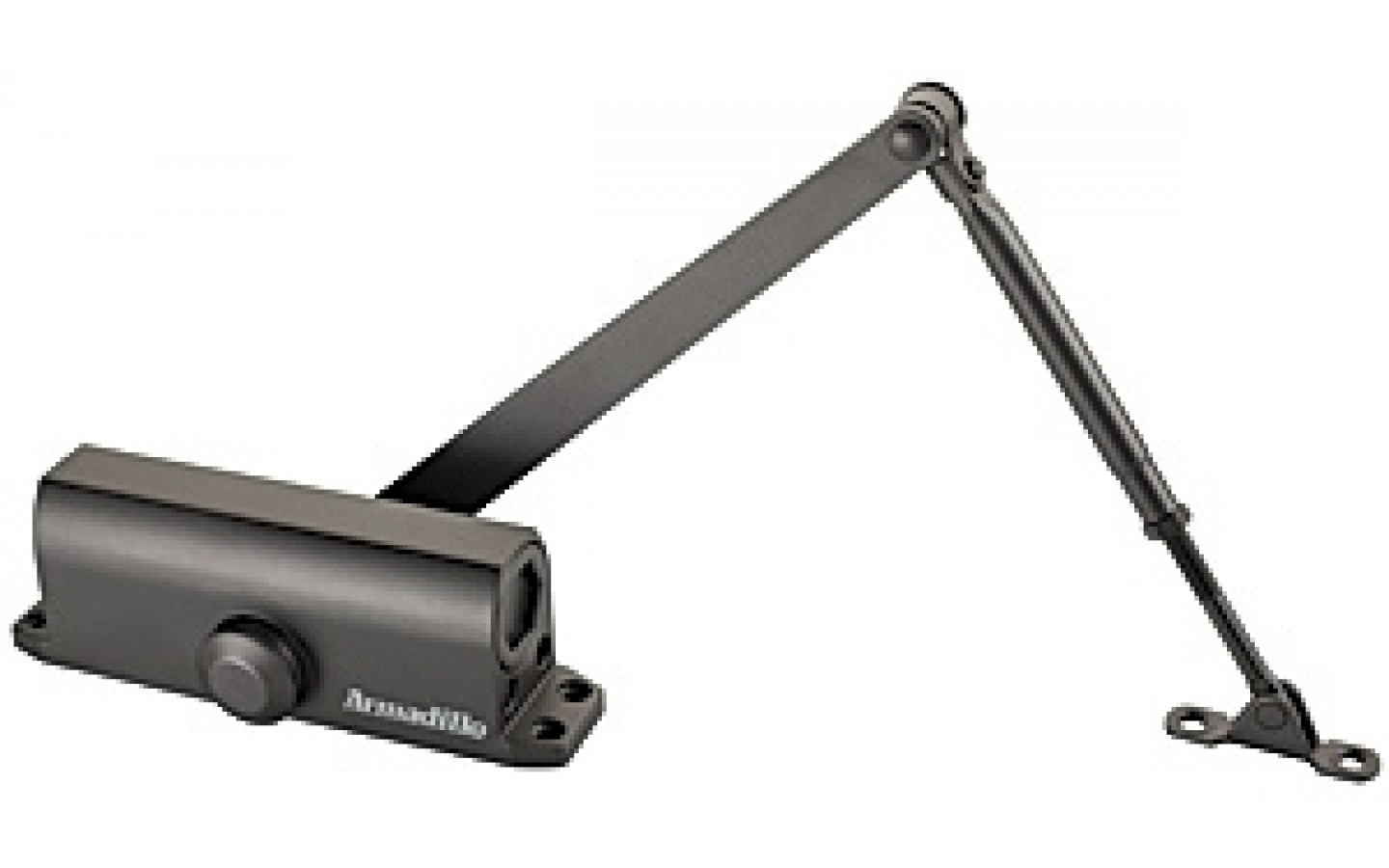

• С рычажной тягой. Рычаги в них расположены перпендикулярно поверхности створки двери и напоминают шарнирное соединение. Открытая конструкция смотрится не всегда эстетично, но отличается надежностью. Открываются двери с рычажной тягой ощутимо тяжелее, поэтому не подойдут для домов, где есть пожилые люди или маленькие дети.

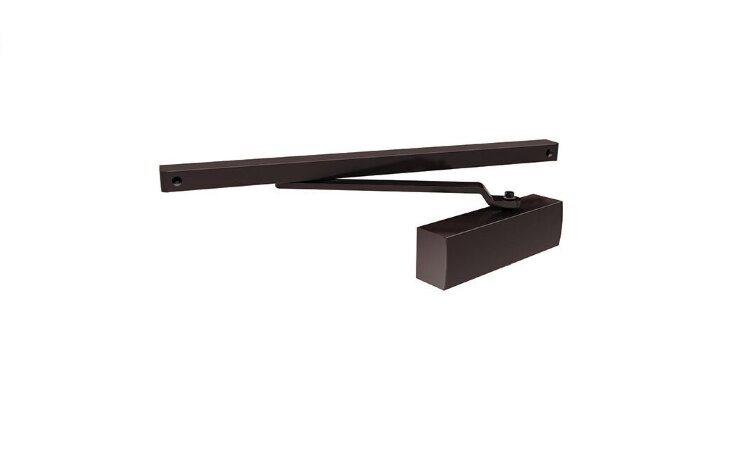

• Со скользящим каналом. В них рычаг расположен параллельно двери и не бросается в глаза – механизм выглядит компактно и аккуратно. Отличительная особенность – после приоткрывания двери на 30 градусов, дальнейшее движение дается намного легче. С таким механизмом справятся даже маленькие дети.



Как происходит установка доводчика в СПБ

Установка доводчика на металлическую дверь или пластиковое полотно начинается с выбора типа механизма – вы можете приобрести его самостоятельно или заказать у нас, и тогда мастер привезет его с собой в день установки. Весь процесс монтажа занимает в среднем 30-40 и включает в себя:

• Нанесение разметки и сверление отверстий под механизм;
• Установка крепежей и короба на дверную коробку и полотно;
• Соединение рычага с тягой;
• Регулировка длины тяги и настройка темпа движения дверного полотна.

Установка доводчика: вызов мастера в Санкт-Петербурге

Если вам нужна установка доводчика на пластиковую дверь или металлическую створку, вы можете оставить заявку на нашем сайте или напрямую связаться с менеджером по телефону – он проконсультирует вас по всем интересующим вопросам. Наши специалисты выезжают к вам с полным комплектом слесарного инструмента и выбранной вами моделью доводчика, а также вы можете лично приобрести понравившийся вам механизм – мастер без проблем установит его. На все изделия и работы мы даем официальную гарантию качества, а также предлагаем доступную цену на установку доводчика в СПБ!

Примеры работ

---

*Стоимость работ и услуг рассчитывается индивидуально в каждом конкретном случае, вне зависимости от вида работ/услуг.Указанные цены являются ориентировочными и в зависимости от различных факторов могут меняться как в большую, так и в меньшую сторону.

Установка доводчика на дверь | Плохимокнам.нет Киров

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки.
2. Установите корпус на дверь или косяк четырьмя шурупами (на металлическую дверь) так, чтобы шурупы регулировки были направлены к петлям.
3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.
4. Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.
5. Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.
6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Установка и регулировка доводчика на двери

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

1. «ЗАКРЫВАНИЕ» («CLOSING») регулируется поворотом винта.
   поворот по часовой стрелке замедляет,
   поворот против часовой стрелки ускоряет.
2. «ДОВОДКА» («LATCH») регулируется поворотом винта.
   поворот по часовой стрелке замедляет,
   поворот против часовой стрелки ускоряет.

Параллельная установка дверного доводчика

Размеры (мм)
Модель	A	B	E	F
DC-060	95	100	20	132

1. Найдите правильный размер в таблице, затем просверлите отверстия в двери или косяке.
2. Установите оригинальную монтажную пластину на верхнем косяке.
3. Установите доводчик на дверь регулировочными шурупами от петель.
4. Повернув ключом или другим рычагом поворотную ось доводчика примерно на 45 град., установите основной рычаг на поворотную ось параллельно двери и закрепите его винтом № 1.
5. Соедините пруток с монтажной пластиной. Регулируя длину прутка, соедините его с основным рычагом винтом № 2. (См. рис.)
6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.



Рекомендации по эксплуатации дверного доводчика

1. Доводчик имеет функцию самозакрывания — не толкайте дверь.
2. Винт № 1 всегда должен быть надежно затянут.
3. Через полмесяца проверьте затяжку шурупов.
4. Дверной доводчик нуждается в сезонной регулировке.

При значительном изменении температуры окружающего воздуха обязательно отрегулируйте скорости закрывания и доводки двери.

Обращайтесь за помощью установки доводчика в наши офисы в Кирове.

установка своими руками, типы, схемы, выбор

Для сохранения благоприятного микроклимата в помещении необходимо двери держать закрытыми. Есть специальные устройства, которые обеспечивают плавное возвращение дверного полотна в закрытое состояние — дверные доводчики. Это механические устройства с рычажной тягой (более дешевые) или со скользящим каналом.

Дверные доводчики могут быть разного типа, вида и цвета

Содержание статьи

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня.  Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Особенности выбора

При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа.

Классификация по мощности механизма

Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.

Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.

Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна

Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.

Наружная или внутренняя дверь

Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.

При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.

Виды монтажа рычажного доводчика

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90^o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Регулировка  и техническое обслуживание доводчика

Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.

В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.

Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают

Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90^o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Пружинные доводчики

Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

Пружинные доводчики — вариант для межкомнатной двери

В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

Итоги

Дверные доводчики, или как еще их называют, дверные закрыватели, позволяют удерживать двери в закрытом положении. Кроме того это устройство мягко, беззвучно возвращает двери в начальное положение.

Установка и регулировка

Варианты установки Нам примере продукции Palladium Инструкция по установке для варианта «Перпендикулярный рычаг» для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC разметка приведена для левосторонних дверей разметку правосторонних дверей следует производить в зеркальном отображении все размеры указаны в миллиметрах шаблоны изображены не в масштабе Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC                    до 120 град.              95.3                 110             120                 110                до 180 град.                 65                65                80                    80 Порядок действий при установке Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса дверного доводчика и 2 отверстия на косяке двери для подошвы рычага. Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий. Используя входящие в комплект саморезы, закрепите на косяке двери подошву рычага. Используя входящие в комплект саморезы, прикрепите корпус доводчика к двери. Установите рычаг на квадратный штифт на корпусе доводчика (как показано на рисунке внизу) и надежно закрепите его. Отведите рычаг в сторону так, чтобы его рукав оказался перпендикулярным плоскости двери (см. рисунок внизу) и, в таком положении, отрегулируйте длину рукава. Оденьте на свободный квадратный штифт декоративный колпачок. Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ. Схема установки Инструкция по установке дверного доводчика на косяк двери для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC разметка приведена для правосторонних дверей разметку левосторонних дверей следует производить в зеркальном отображении все размеры указаны в миллиметрах шаблоны изображены не в масштабе Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC             до 120 град.              110                  110                    130                   130            до 180 град.                 80                   80                    100                   100 Порядок действий при установке Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса доводчика и 2 отверстия на косяке двери для подошвы рычага. Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий. Используя входящие в комплект саморезы, закрепите на косяке двери подошву рычага. Используя входящие в комплект саморезы, прикрепите корпус доводчика к двери. Установите рычаг на квадратный штифт на корпусе доводчика (как показано на рисунке внизу) и надежно закрепите его. Отведите рычаг в сторону так, чтобы его рукав оказался перпендикулярным плоскости двери (см. рисунок внизу) и, в таком положении, отрегулируйте длину рукава. Оденьте на свободный квадратный штифт декоративный колпачок. Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ. Схема установки Инструкция по установке для варианта «Параллельный рычаг» для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC разметка приведена для правосторонних дверей разметку левосторонних дверей следует производить в зеркальном отображении все размеры указаны в миллиметрах шаблоны изображены не в масштабе Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC, 10120 BC РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC         до 120 град.           150                 120                   200             170            150        до 180 град.             120                 90                170              140              120 Порядок действий при установке варианта «Параллельный рычаг» Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса доводчика и 2 отверстия на косяке двери для подошвы рычага. Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий. Прилагающимся саморезом закрепите на двери корпус доводчика. Установите на месте и закрепите кронштейн параллельного рычага. С помощью ключа отведите квадратный штифт в нижней части доводчика на 45 градусов в сторону дверной петли. Удержива штифт в таком положении, оденьте рычаг на штифт в верхней части доводчика так, как показано на рисунке снизу и закрепите рычаг винтом с шайбой. Отрегулируйте длину рукава основного рычага и прикрепите его к кронштейну. Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ. Схема установки Регулировка Рабочие функции доводчика («ЗАКРЫВАНИЕ» и «ДОВОДКА») управляются двумя независимыми и регулируемыми клапанами. При настройке, сначала регулируйте скорость ЗАКРЫВАНИЯ, затем скорость ДОВОДКИ. 1. Регулировка скорости ЗАКРЫВАНИЯ производится вращением регулировочного винта соответствующего клапана: при вращении винта по часовой стрелке скорость ЗАКРЫВАНИЯ уменьшается; при вращении против часовой стрелки скорость ЗАКРЫВАНИЯ возрастает. 2. Регулировка скорости ДОВОДКИ производится вращением регулировочного винта соответствующего клапана: при вращении винта по часовой стрелке скорость ДОВОДКИ уменьшается; при вращении против часовой стрелки скорость ДОВОДКИ возрастает.  Справочная информация ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ВРАЩАТЬ РЕГУЛИРОВОЧНЫЕ ВИНТЫ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ БОЛЕЕ ЧЕМ НА ДВА ПОЛНЫХ ОБОРОТА ОТ ЗАВОДСКОЙ УСТАНОВКИ, ТАК КАК ЭТО МОЖЕТ ПРИВЕСТИ К ВЫПАДАНИЮ ВИНТА ИЗ КОРПУСА, ПРОТЕЧКЕ ЖИДКОСТИ И ПОЛОМКЕ ИЗДЕЛИЯ.                                    НЕ ПЫТАЙТЕСЬ САМОСТОЯТЕЛЬНО ОТКРЫТЬ КОРПУС ДОВОДЧИКА — ЭТО ОПАСНО ДЛЯ ЖИЗНИ И МОЖЕТ ПРИЧИНИТЬ ВРЕД ВАШЕМУ ЗДОРОВЬЮ.            ДОВОДЧИК ПОДЛЕЖИТ УТИЛИЗАЦИИ В ЗАВОДСКИХ УСЛОВИЯХ СПЕЦИАЛЬНО ОБУЧЕННЫМИ ЛЮДЬМИ.                                                                        Ознакомиться с продукцией и получить более подробную техническую информацию, описание товара Вы можете в нашем каталоге или в разделе вопрос-ответ, а также связавшись с нашим менеджером при помощи формы обратной связи или по телефону в Санкт-Петербурге +7 (800) 333-28-24. Мы будем рады Вашему звонку и постараемся ответить на все Ваши вопросы, поможем купить качественную и надежную дверную фурнитуру, смесители, аксессуары для ванной, кухни, полкодержатели, роликовые направляющие и т.д.

Установка и регулировка верхнего доводчика своими руками

Дверной доводчик хорошего производителя – это не только качественная и долговечная работа устройства, но и простота монтажа. Компания «Фапиком» предлагает купить доводчики от ведущих европейских производителей – Dorma, Geze, Abloy, которые вы сможете установить и отрегулировать самостоятельно, достаточно лишь иметь базовые навыки, минимум инструментов (дрель, отвертка, карандаш и линейка) и следовать инструкции.

Как установить дверной доводчик

В комплекте дверного доводчика есть установочный шаблон, выполненный в масштабе 1 к 1. Для разного класса усилия обозначены разные места для отверстий. Схему нужно зафиксировать в месте крепления изделия и сделать наметки для отверстий карандашом (можно пробить небольшие отверстия-отметки). Всего их будет 6: 4 для доводчика, 2 для коробки. Саморезы для фиксации есть в комплекте, нередко в двух вариантах – для дерева или металла (металлопластика). На момент установки корпус и рычаг не должны быть соединены.Порядок установки:

1. Проделываем отверстия.

2. Фиксируем тягу.

3. Устанавливаем рычаг тяги.

4. Соединяем рычаг и тягу.

Проще всего поставить доводчик на деревянную дверь. В пластике дрелью нужно проделать лишь небольшие отверстия, увеличивая их шурупом, в противном случае крепления будут болтаться. При монтаже на алюминиевую дверь могут понадобиться резьбовые бонки.

Как отрегулировать доводчик

Нередко доводчик не справляется со своей функцией, недостаточно плотно захлопывая дверь, или же «превышает полномочия», беря на себя дополнительную функцию тренажера. Это говорит не о плохом качестве изделия, а скорее о плохой его настройке. Для достижения оптимального напряжения необходима регулировка механизма.

Совет: Для оценки результата регулировки ориентируйтесь не на собственные ощущения, а на отзывы тех, кто будет пользоваться дверью с доводчиком. Если это дети или люди преклонного возраста, ослабьте винты.

За регулировку отвечают два винта:

• Верхний винт (1)– нужен для настройки скорости закрытия, позволяет ускорить закрывание.

• Нижний винт (2) – нужен для регулировки скорости закрывания (захлопывания) створки в финальном промежутке – от 15 до 0 градусов, он обеспечивает плавное закрывание без хлопка. Таким образом, вы сможете различить регулировочные винты, например, в моделях Geze TS 1000 или Dorma TS Profill, а вот на Assa Abloy DC 110 аналогичные болты будут обозначены буквами L (1) и R(2).

Некоторые модели отличаются более сложной схемой регулировки для обеспечения идеального результата. Например, Assa ABLOY DC700 имеет большее число винтов регулировки: B – тормоз открывания, С – скорость закрывания, L – конечная скорость закрывания, D – задержка закрывания.

Качественный доводчик легко установить и несложно настроить. Он будет служить вам долгие годы, снижая затраты на отопление и оберегая нервы людей. Купить дверные доводчики Geze, Abloy, Dorma вы можете на сайте компании «Фапиком». Мы быстро доставим товар в любую точку РФ и СНГ. Гарантируем оригинальность продукции и низкие цены. Для оптовых клиентов предусмотрены особые условия сотрудничества.

Facebook

Вконтакте

Одноклассники

Как заменить дверной доводчик (Руководство по проекту)

Фото: homedepot.com

Доводчик на моем переднем крыльце — это механическое цилиндрическое устройство, которое не дает двери распахнуться слишком далеко, а затем автоматически закрывает ее, — видел лучшие дни.

В связи с многочисленными поставками мебели и строительных материалов на протяжении многих лет «фиксирующая» стиральная машина начала не справляться со своей задачей. А сама дверь стала так смещена, что оставалась слегка приоткрытой даже в закрытом виде. Решение? Замена доводчика двери.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Замена доводчика не может быть более легким делом, особенно если вы устанавливаете тот, который повторяет стиль и размер того, который вы заменяете.

Я поднес старую дверь ближе к моему местному оборудованию ACE, чтобы убедиться, что купленная мною была если не совсем такой же, то как можно ближе к оригиналу. Я надеялся, что так я найду тот, который можно будет переустановить, используя те же отверстия для винтов.

Вот все, что вам нужно сделать:

Фото: LABworks360

Step 1

После того, как вы удалили старую фурнитуру, прикрепите кронштейн косяка (больший угловой монтажный элемент) к дверной раме с помощью больших винтов из комплекта. Если отверстия не совпадают точно или это первая установка, следуйте инструкциям производителя по размещению и установке крепежа кронштейна.

Фото: LABworks360

Шаг 2

Наденьте небольшую металлическую стопорную шайбу на выступающий конец цилиндра. Это позволит вам при необходимости держать дверь открытой.

Фото: LABworks360

Шаг 3

Расположите выдвинутый конец доводчика двери так, чтобы он совпал с отверстиями в кронштейне косяка. Как только он будет выровнен, просто вставьте анкерный штифт в отверстие. Это будет держать ближе на месте.

Фото: LABworks360

Шаг 4

Закройте дверцу и посмотрите, где необходимо установить дверной кронштейн, чтобы закрепить другой конец дверного доводчика. Если существующие отверстия совпадают, просто закрепите дверной кронштейн прилагаемыми винтами.В противном случае вам нужно будет следовать инструкциям по сверлению отверстий в двери. После установки совместите отверстия с цилиндром (как вы делали на другом конце) и вставьте анкерный штифт.

Проверьте дверь и убедитесь, что она открывается и закрывается. Вы можете отрегулировать винт на конце цилиндра, чтобы он закрывался медленнее или быстрее.

Вот и все. Я же сказал, что это будет просто!

Как установить доводчик

Доводчик широко используется в коммерческой недвижимости, но также может быть установлен в жилых домах. Дверные доводчики помогают снизить затраты на электроэнергию, гарантируя, что дверь всегда полностью закрывается, и особенно необходимы в чрезвычайно жарком или холодном климате. Дверные доводчики также помогают избежать износа дверной коробки за счет использования гидравлического рычага для плавного закрывания двери.

На рынке представлено множество типов дверных доводчиков, но в целом они работают одинаково, и процедура установки аналогична.

Самый распространенный способ установки доводчика — это установка на обычный рычаг.Это когда дверной доводчик установлен со стороны петель распашной двери.

Установить доводчик двери

1. Выберите дверной проем и отметьте четыре (4) отверстия на двери для дверного доводчика и два (2) отверстия на раме для подлокотника.
2. Просверлите направляющие отверстия в дверце и раме для прилагаемых универсальных винтов или сверло или метчик для прилагаемых крепежных винтов.
3. Установите башмак предплечья / руки в сборе на дверную раму с помощью винтов, прилагаемых к дверному доводчику.
4. Закрепите доводчик на двери с помощью прилагаемых винтов. КЛАПАН РЕГУЛИРОВКИ СКОРОСТИ ДОЛЖЕН БЫТЬ ПОМЕЩЕН НА КРАЙК ПЕТЛИ.
5. Установите главный рычаг на вал верхней шестерни перпендикулярно двери, как показано ниже. Плотно закрепите винтом и шайбой в сборе.
6. Отрегулируйте длину предплечья так, чтобы предплечье было перпендикулярно раме при сборке с предварительно нагруженным основным рычагом. Прикрепите предплечье к основному рычагу с помощью прилагаемого винта / шайбы.
7. Защелкните крышку шестерни над валом в нижней части доводчика.
8. Отрегулируйте скорость закрывания двери (см. Ниже).

Отрегулируйте скорость доводчика двери

Регулировка скорости SWEEP осуществляется путем полного вращения клапана регулировки скорости.

• Поверните клапан регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги.
• Поверните клапан регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, чтобы увеличить скорость закрытия дуги БЫСТРЕЕ.

LATCH Регулировка скорости осуществляется путем полного вращения клапана регулировки скорости.

• Поверните винт регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ для МЕДЛЕННОЙ скорости закрытия дуги с фиксацией.
• Поверните винт регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для БЫСТРОЙ скорости закрытия дуги LATCH.

УСТАНОВКА ДОВОДЧИКА ДВЕРЕЙ — The Honest Carpenter

Доводчики штормовых дверей предотвращают опрометчивое распахивание штормовых и решетчатых дверей или их распахивание при сильном ветре. Эта короткая статья и видео покажут вам, как установить их за 15 минут или меньше!

(Следующий контент содержит некоторые партнерские ссылки.)

Сверло 18 В

Свёрла

Отвертка

У WRIGHT DOOR DOOR CLOSER отличные отзывы и отличная цена!

TOUCH N ’HOLD также имеет хороший доводчик с« ступенчатым замком »:

Обзор:

Компоненты рычага доводчика двери.

Доводчики штормовых дверей играют важную роль в защите вашего дома. Без них штормовые двери и двери-ширмы неизбежно распахнутся, потенциально повреждая подъезды, сайдинг, внешнюю отделку и сами штормовые двери.

По этой причине я твердо убежден, что на каждую штормовую дверь и сетчатую дверь должен быть установлен хотя бы один дверной доводчик. К счастью, доводчики в последнее время стали чрезвычайно доступными!

Wright Products и аналогичные компании предлагают дверные доводчики для легких и средних нагрузок по цене 20 долларов или меньше. Эти доводчики можно использовать отдельно для более легких дверей или парами для более тяжелых дверей.

Такие компании, как Andersen и Emco, предлагают доводчики более высокого качества, которые оснащены «ступенчатыми» запирающими механизмами, которые заменяют старый замок с язычками.

В любом случае цвета могут быть разными, но установка во многом такая же. Итак, выберите доводчик, соответствующий вашему бюджету, и цвет, который будет соответствовать вашей двери или гармонировать с ней, и вы готовы к установке!

Шаг 1.

Определите более близкое расположение двери

В зависимости от того, какой тип доводчика вы используете, вы можете установить доводчик либо вверху, либо внизу двери.

Доводчик полностью установлен на верхней направляющей двери.

Если вы используете доводчик с «ступенчатым переключателем» (который можно заблокировать, нажав на кнопку), установите доводчик в нижней части двери.Если вы используете одинарный доводчик с ручным фиксатором, вам, вероятно, лучше установить его в верхней части двери для облегчения доступа.

Если ваша штормовая дверь особенно тяжелая или вы живете в очень ветреном районе, вы можете даже установить доводчик в в обоих местах .

Двойные доводчики добавляют дополнительную меру безопасности и в значительной степени гарантируют, что дверь никогда не будет резко открываться или закрываться слишком сильно. Если вы часто чувствуете, как ветер открывает вашу дверь, или слышите, как она дребезжит и стучит во время шторма, подумайте о том, чтобы установить доводчики вдвое.

Шаг 2: Установите кронштейн косяка

Совместите кронштейн косяка доводчика с верхней направляющей двери.

«Кронштейн косяка» для дверного доводчика представляет собой треугольный металлический элемент, который фиксирует доводчик к дому.

Как следует из названия, кронштейн косяка крепится непосредственно к косяку двери (плоская поверхность, перпендикулярная самой двери). Его положение определяет расположение и функцию всего дверного доводчика, поэтому важно установить его в нужном месте.

Независимо от того, устанавливаете ли вы дверной доводчик вверху или внизу двери, всегда выровняйте кронштейн косяка с центром дверной рейки — куском дерева, идущим горизонтально.

Установите кронштейн косяка на 1/4 дюйма назад от переднего края косяка, то есть края, ближайшего к штормовой двери, так чтобы закругленная лампа на конце была направлена ​​в сторону двери.

Установить кронштейн косяка доводчика двери с зазором 1/4 ″.

Удерживая кронштейн в идеальном месте, нарисуйте карандашом круги в отверстиях для винтов. Теперь отложите кронштейн в сторону, и вы можете легко просверлить пилотные отверстия по этим карандашным отметкам с помощью сверла 1/8 дюйма.

Когда отверстия будут просверлены, просто удерживайте кронштейн на месте и установите его, ввинчивая винты в направляющие отверстия. Предварительная маркировка и предварительное сверление делают все это намного проще!

Шаг № 3: Закрепите дверной доводчик в сборе

Вставьте малый штифт доводчика через кронштейн косяка доводчика и гидравлический рычаг.

Установив скобу косяка, войдите в дом и закройте дверь .Вставьте плоский стержень рычага доводчика двери в прорезь на кронштейне косяка.

Совместите отверстия на кронштейне косяка и стержне доводчика двери и вставьте короткий штифт , входящий в комплект, через эти отверстия. Доводчик будет там просто болтаться, если скоба косяка будет прочной.

(Некоторые дверные доводчики поставляются с маленькими резиновыми лентами, которые надеваются на нижнюю часть этого штифта, чтобы он не выскочил. Но в большинстве случаев только сила тяжести удерживает штифт на месте.)

Шаг № 4: Прикрепите и установите дверной кронштейн

Отметить места для винтов на кронштейне рычага доводчика двери.

Прикрепите небольшой прямоугольный «дверной кронштейн» к другому концу рычага доводчика, используя более длинный штифт из комплекта. Плоская поверхность этого кронштейна должна непосредственно касаться плоской направляющей двери.

Поверните рычаг доводчика двери вверх, пока он не станет параллельным кронштейну косяка. Попросите кого-нибудь взглянуть на него издалека, чтобы сказать, когда он выглядит ровным.

Когда дверной доводчик находится в наилучшем положении, нарисуйте карандашные отметки в отверстиях для винтов на кронштейне. Откиньте дверцу в сторону и просверлите эти карандашные отметки.Затем верните дверной доводчик на место и прикрепите кронштейн к двери с помощью двух винтов из комплекта поставки.

Закрепите кронштейн рычага доводчика двери винтами.

(Примечание: некоторые дверные доводчики поставляются с временной пластиковой распорной лапкой, которая фиксируется на гидравлической штанге, чтобы поддерживать небольшое натяжение доводчика во время установки. На этом этапе эти лапки можно просто оторвать.)

Шаг № 5: Отрегулируйте доводчик двери

Почти все дверные доводчики имеют регулируемую «скорость закрытия» — скорость, с которой они закрываются без вмешательства человека.Правильная скорость закрытия имеет решающее значение для правильной работы вашей штормовой двери.

Чтобы изменить скорость закрывания двери, просто поверните отверткой Phillips маленький винт, расположенный на конце рычага доводчика двери. Повороты по часовой стрелке обычно увеличивают натяжение, против часовой стрелки — наоборот.

Отрегулируйте скорость закрытия двери, поворачивая винт клапана.

Проверьте скорость закрывания двери, толкнув ее до упора и отпустив. Вы хотите, чтобы дверь открывалась в пределах нескольких дюймов от закрывания, приостановите там , а затем завершите плавное закрывание самостоятельно, полностью защелкнувшись на месте. (Посмотрите видео выше, чтобы увидеть хороший пример в реальном времени.)

Также помните, что штормовые двери часто закрываются по-разному, когда ваша главная дверь закрывается. Давление воздуха между ними повлияет на скорость смыкания, поэтому постарайтесь найти напряжение, которое подходит для обеих ситуаций.

Заключение:

Хорошо установленные доводчики штормовых дверей обычно просто исчезают в дверном узле. Они сидят в стороне на уровне головы или ног, а их плавное функционирование позволяет вам забыть о них.

Если у вас есть штормовые двери или сетчатые двери на одном или нескольких входах в ваш дом, то я настоятельно рекомендую добавлять доводчик в любых обстоятельствах. Это сэкономит вам деньги и сэкономит нервы в долгосрочной перспективе!

(Кроме того, штормовые двери сами по себе отлично экономят энергию. HUD предлагает здесь несколько хороших PDF-файлов по энергосбережению.)

Дверные доводчики

: адаптация к изменениям

В этой статье мы обсудим основы поверхностного дверного доводчика, чтобы лучше понять конструкцию, работу и ограничения механического дверного доводчика. Оптимизация установки дверного доводчика может быть очень полезной, поскольку требует меньшего усилия открывания и, как следствие, усилия закрывания. Меньше силы — больше возможностей соответствовать требованиям кода.

САМОЕ ВАЖНОЕ: Перед установкой или обслуживанием доводчика убедитесь, что дверная фурнитура находится в исправном состоянии. Дверь, которая трется о порог, пол или края косяка, скорее всего, не закроется под действием доводчика подходящего размера. В редких случаях болт защелки изношен до точки, что затрудняет его втягивание при нажатии на запорную пластину.Это приводит к тому, что дверь не запирается. Независимо от того, в чем проблема, ее необходимо решить, чтобы обеспечить плавное, неограниченное закрытие и фиксацию.

В нежилом мире почти каждую дверь, которую физически открывает человек, закрывает механический дверной доводчик. Доводчик закрывает, а не захлопывает дверь.

Упрощенно, дверной доводчик представляет собой подпружиненную регулируемую гидравлическую систему, и благодаря использованию специально расположенных клапанов он способен безопасно закрывать и запирать дверь, используя только силу, обеспечиваемую человеком, открывшим дверь. Когда человек открывает дверь, пружина доводчика сжимается, и гидравлическая жидкость уходит от сжимающей пружины. Когда дверь закрывается, пружина расширяется, и жидкость выталкивается в область расширяющейся пружины. Клапаны, расположенные вдоль корпуса доводчика, определяют, насколько быстро жидкость движется при расширении пружины.

Процесс открытия и закрытия двери, оснащенной механическим доводчиком, можно разделить на четыре или пять этапов.

Первый этап — это когда человек распахивает дверь.В зависимости от препятствий в зоне поворота дверь может открываться чуть более чем на 100 градусов (обеспечивая достаточно места для движения транспорта) до полного открытия на 180 градусов. Открытие также может варьироваться в зависимости от типа установленного доводчика.

Примечание: при установке вы обычно получаете дополнительную возможность регулировки, если дверной доводчик установлен так, чтобы обеспечить максимальную степень открывания.

Когда есть выбор, как далеко открывать дверь, учитывайте транспортный поток. Если через дверной проем идет интенсивное движение, чем больше проем, чем дольше дверь находится в зоне проема, тем больше людей пройдет через него.

Второй этап — это обратная проверка, когда специальный клапан в большинстве дверных доводчиков управляет поворотом открывания. Затем дверь плавно замедляется до конца поворота.

Примечание. Всегда следует устанавливать прочный упор, поскольку обратный упор доводчика никогда не проектировался в качестве упора для двери. Без прочного дверного упора на крепежные винты оказывается дополнительное давление, а на шпиндель, рычаги и башмак или ножку сокращается ожидаемый срок службы дверного доводчика.

Дополнительным этапом является функция отложенного действия, доступная на многих дверных доводчиках. Отложенное действие удерживает дверь полностью открытой в течение минимального количества секунд, обеспечивая дополнительное время для прохода через дверной проем.

Если доводчик оборудован клапаном с задержкой действия, дверь будет оставаться в открытом положении в течение регулируемого времени. Для дверных проемов с интенсивным движением, удерживание двери в открытом положении действительно увеличивает транспортный поток.

Следующим этапом является скорость закрывания, которая контролирует, насколько быстро дверь поворачивается из открытого примерно на шесть-десять дюймов или примерно на 15 градусов от закрытого положения.Помните, поскольку пружина была сжата, ее сила очень высока в открытом положении. Мощность стандартного дверного доводчика резко снижается по мере расширения пружины. Если усилие пружины отпускается слишком быстро, дверь может захлопнуться, или может не хватить силы, чтобы запереть и зафиксировать дверь.

Заключительный этап — это скорость фиксации, которая определяет конечные дюймы или градусы дуги закрытия. Усилие закрытия двери регулируется пружиной доводчика. Оптимальная установка — это когда в доводчике остается достаточно силы пружины после того, как дверь заперта.Если при запирании двери остается слишком большое усилие пружины, это усилие тратится впустую и, вероятно, становится доступным слишком большое усилие пружины. Слишком малое усилие пружины приведет либо к тому, что дверца не запирается, либо дверца иногда не запирается. По этим причинам наиболее важной регулировкой является запорный клапан скорости.

Следование инструкциям производителя по установке дверного доводчика имеет решающее значение для правильной и стабильной работы дверного доводчика. Дверные доводчики были разработаны для изменения геометрии своих рычагов при открытии двери, увеличивая нагрузку на дверь.Это изменение компенсирует сжатие пружины, требуя меньшего усилия для полного открытия двери.

Перед установкой дверного доводчика необходимо принять во внимание полностью регулируемые дверные доводчики в зависимости от их размера, способ установки, выбор рычагов и положение регулируемого рычага по отношению к башмаку или ноге.

Есть ли преимущества у полностью регулируемого дверного доводчика по сравнению с доводчиком большого размера? И да и нет. Полностью регулируемый (от одного до шести) дверной доводчик можно использовать на дверях большинства размеров, избавляя слесаря ​​от необходимости иметь несколько дверных доводчиков. Однако, если дверной доводчик соответствующего размера предлагает возможность увеличения силы закрывания на 50 процентов, то доводчик самого большого размера, номер шесть, может предложить усилие закрывания в шесть с половиной, чтобы лучше приспособиться к большим или тяжелым дверям.

Примечание. Некоторые производители дверных доводчиков предлагают различную регулировку мощности для дверных доводчиков определенного размера. Некоторые из вариантов регулировки мощности включают регулируемое увеличение на 15, 35 и 50 процентов.

Выбор установки также влияет на силу закрывания дверного доводчика.Обычная (также называемая стандартной) установка или установка с верхним косяком обеспечивает лучший рычаг (требует меньше энергии) для управления дверью, чем установка с параллельным рычагом или гусеничным рычагом. В среднем, для установки с обычным или верхним косяком используйте на один размер меньше, чем для установки с параллельным рычагом.

Стандартное приложение устанавливает дверной доводчик на лицевую сторону двери, а башмак — на раму. Узел башмака (регулируемого рычага) устанавливается перпендикулярно двери и раме. Это единственная боковая сторона дверного доводчика.Обычное приложение обеспечивает максимальную энергоэффективность.

Приложения Top Jamb устанавливают дверной доводчик на толкающую сторону двери, располагая доводчик на лицевой стороне рамы, а башмак — на двери. Для такой установки должен быть достаточный зазор для корпуса доводчика. Большинство производителей дверных доводчиков предлагают варианты монтажных пластин для решения проблем с зазором.

Дверной доводчик с параллельным рычагом устанавливается на дверь, а рычаг устанавливается на нижней стороне рамы.Дверные доводчики, устанавливаемые на параллельном рычаге, требуют либо отдельного монтажного кронштейна, либо кронштейн встраивается в параллельный рычаг. Доводчик и рычаг почти параллельны лицевой стороне двери. Когда дверь закрыта, за лицевую поверхность рамы обычно выступает только пластина софита.

Примечание. Геометрия применения параллельного рычага менее эффективна, чем использование обычного рычага или верхнего косяка. Для больших или тяжелых дверей установка параллельных рычагов может быть не лучшим выбором.

К сожалению, установка с параллельным рычагом имеет больше эстетической привлекательности, а также обладает повышенной устойчивостью к вандализму, поскольку рычаги проходят параллельно ближнему, а не перпендикулярно.Высовывающийся в комнату рычаг доводчика — приглашение к проблемам.

У ряда рычагов доводчика есть возможность регулировки усилия рычага или рычага для установки обычного или верхнего косяка. Стандартный рычаг (или стандартные рычаги специального назначения) имеет возможность увеличить силу закрывания до 15 процентов. Это достигается перемещением регулируемого рычага в сторону петлевой двери. Более близкие производители делают это либо с помощью лапки с двумя или тремя отверстиями, либо с помощью обуви, либо с помощью компенсирующей обуви или стопы.

В стандартном положении монтажное отверстие имеет нормальный размер. При вращении ступни или обуви регулируемый рычаг смещается, обеспечивая увеличение мощности до 15 процентов. Для башмака с двумя отверстиями перемещение регулируемого рычага ближе к стороне петель двери может увеличить мощность до 15 процентов. При использовании башмака с тремя отверстиями перемещение рычага из центрального положения на сторону петель двери увеличивает мощность до 7 ½ процента. Перемещение рычага из центрального положения в сторону защелки двери уменьшает мощность на 7 1/2 процентов.

Наконец, при установке дверного доводчика обязательно следуйте инструкциям по установке или предварительной загрузке рычага фиксированной длины. В основе этих инструкций лежит вращательное давление на рычаг, когда дверь находится в закрытом положении. Без некоторого давления пружины не хватило бы, чтобы запереть дверь.

Примечание. Для стандартного или верхнего косяка рычаг фиксированной длины находится под углом, при котором регулируемый рычаг всегда перпендикулярен лицевой стороне двери.

Дверные доводчики — The Flying Locksmiths

Дверные доводчики — The Flying Locksmiths | Слесарные работы для коммерческих и жилых помещений — эксперты по физической безопасности перейти к содержанию

Ремонт или замена — в тот же день

Ваша дверь больше, чем гигантская деревянная плита. Он включает в себя несколько рабочих частей, каждая из которых играет роль в том, кто может входить в вашу собственность и выходить из нее, насколько безопасен ваш бизнес и насколько он безопасен как для клиентов, так и для клиентов.

Многие коммерческие объекты недвижимости используют «дверные доводчики», которые представляют собой механизмы, которые устанавливаются в верхней части двери для предотвращения ее захлопывания или оставления открытой.Эти доводчики также могут помочь тем, кто изо всех сил пытается открыть двери (например, из-за физических недостатков), или могут быть спроектированы так, чтобы двери не открывались слишком быстро или легко.

Типы доводчиков дверей

Хотя существует множество вариантов дверных доводчиков по размеру, цвету и функциональности, все они служат одной главной цели — держать дверь закрытой. Без правильно работающего дверного доводчика лучшая система запирания или система доступа с помощью карт становятся бесполезными, поэтому важно убедиться, что все доводчики ваших помещений работают должным образом и подходят для конкретной двери, к которой они применяются. Доступны шесть различных типов дверных доводчиков:

• Традиционные дверные доводчики
• Доводчик современных дверей со съемными крышками.
• Доводчик современных дверей без крышки.
• Скрытый в дверных доводчиках.
• Скрытый в доводчиках рамы.
• Встраивается в доводчики.

Типы рычагов доводчиков

Помимо понимания важности того, какой тип доводчика подходит для определенных применений, не менее важно понимать и знать, какой тип доводчика подходит для вашей ситуации.Рычаг доводчика обеспечивает большую часть функциональности доводчика и определяет, насколько далеко дверь будет открываться и как она будет работать до определенной степени. Например, есть четыре основных типа доводчиков:

• Удерживающие открытые рычаги, которые будут физически удерживать дверь открытой, если она вам понадобится.
• Рычаги полной остановки, которые имеют встроенную обратную фиксацию, предотвращающую раскачивание двери в крайнее открытое положение.
• Рычаги с пружинным ограничителем похожи на рычаги с фиксатором, но имеют встроенную пружину.
• Сверхмощные стрелы, которые используются в условиях сильного ветра и интенсивного движения транспорта. Это обычное дело в районах, где порывы ветра известны тем, что ломают более тесные рукава.

Скрытые дверные доводчики

Дверной доводчик может быть установлен четырьмя способами: на поверхности или скрыт в раме, полу или двери. Специалист по физической безопасности Flying Locksmith может подсказать вам, как правильно установить дверной доводчик в соответствии с потребностями вашего здания. Популярность доводчиков скрытых дверей растет, так как они не менее эффективны, чем напольные или напольные дверные доводчики, но при этом не ухудшают эстетику помещения.Они практически «скрыты» от глаз, что значительно улучшает внешний вид входа или проема. Обратной стороной является то, что они требуют гораздо более трудоемкой работы по ремонту и устранению неисправностей. В большинстве случаев для оказания услуг потребуется снять всю дверь.

Ремонт, замена и установка

Есть много различных типов доводчиков, в том числе накладных и скрытых. Доводчики также могут быть ручными или автоматическими. Независимо от проблемы, с которой сталкивается ваша дверь, наша команда может помочь.Мы предоставляем:

• Ремонт дверного доводчика — мы диагностируем проблемы с вашей дверной системой и быстро отремонтируем ее.
• Замена доводчика двери — Если ваш доводчик сломался, мы позаботимся о его исправности.
• Установка доводчика двери — Доводчик есть не в каждой коммерческой недвижимости. Мы с радостью поработаем с вашей дверной коробкой и быстро установим прочный дверной доводчик в соответствии с вашими потребностями.

Наши специалисты установили и отремонтировали сотни доводчиков дверей и прошли обширную подготовку по правильной установке этих доводчиков.Мы также держим при себе много дверных доводчиков, что позволяет нам оперативно устанавливать новые доводчики, если обнаружится, что один из них не подлежит ремонту.

Дверная фурнитура

Если вы хотите заменить оборудование или рамы в существующем офисе или оснастить новое здание, The Flying Locksmiths позаботятся о вашем бизнесе. Мы обеспечиваем безопасность всех точек входа и выхода, гарантируя, что ваши двери оснащены оборудованием премиум-класса, чтобы вы могли сосредоточиться на взламывании новых дверей для своего бизнеса.

Инструкции по установке дверных доводчиков

.

Название	Документ №	Опубликованный
Пружины CloserPlus, дополнительный лист	80-9300-0001-020	Май 2014
7500ST / PS7500ST, 7700ST / PS7700ST, Slide Track, Push or Pull, Non-Hold Open или Hold Open	80-9377-0510-020	Май 2014
7540ST, 7740ST, Slide Track, Push or Pull, без удержания в открытом положении	80-9377-0551-020	Май 2014
7540STH, 7740STH, направляющая скольжения; Толкать или тянуть, удерживать в открытом положении	80-9377-0561-020	Май 2014
Серия 7700, обычный, верхний упор или параллельные рычаги, без удержания в открытом положении	80-9377-1101-020	Апрель 2014
7500 Tri-Style (обычный, параллельный или верхний косяк), без удержания в открытом положении	80-9377-1201-020	Апрель 2014
7500SS, коррозионностойкий, только без удержания в открытом положении	80-9377-1202-020	Апрель 2014
7580, низкопрофильный рычаг, только без удержания в открытом положении	80-9377-1203-020	Апрель 2014
7500H Tri-Style (обычный, параллельный или верхний косяк), удержание в открытом положении	80-9377-3204-020	Май 2019
S7500 — только обычная рука; Без удержания открытия	80-9377-1217-020	сен 2014
JS7500 — Только верхний косяк; Без удержания открытия	80-9377-1218-020	сен 2014
P7500 — Только параллельный рычаг, без удержания в открытом положении	80-9377-1219-020	Май 2014
CLP7500, CLP7700, CloserPlus Arm, Non-Hold Open или Hold Open.	80-9377-2205-020	Май 2014
CLP7500R, CLP7700R; CloserPlus Ramp Hold Open Arm	80-9377-2208-020	Апрель 2014
RP75-4010 (заменяет доводчик 4010)	80-9377-1601-020	июл 2008
RP75-4040 (заменяет доводчик 4040)	80-9377-1602-020	июл 2008
RP75-M2020 (заменяет доводчик Rixson M2020)	80-9377-1603-020	июл 2008
UNI-J7500 / UNI-J7700	80-9377-1401-020	июл 2008
UNI-7500 / UNI-7700	80-9377-1351-020	июл 2008

Дверные доводчики: параллельный рычаг vs.Обычная рука

В чем разница между доводчиками с параллельным рычагом и доводчиком с обычным рычагом? А как узнать, какой выбрать? Мы разбили детали для каждого типа, чтобы помочь вам принять решение!

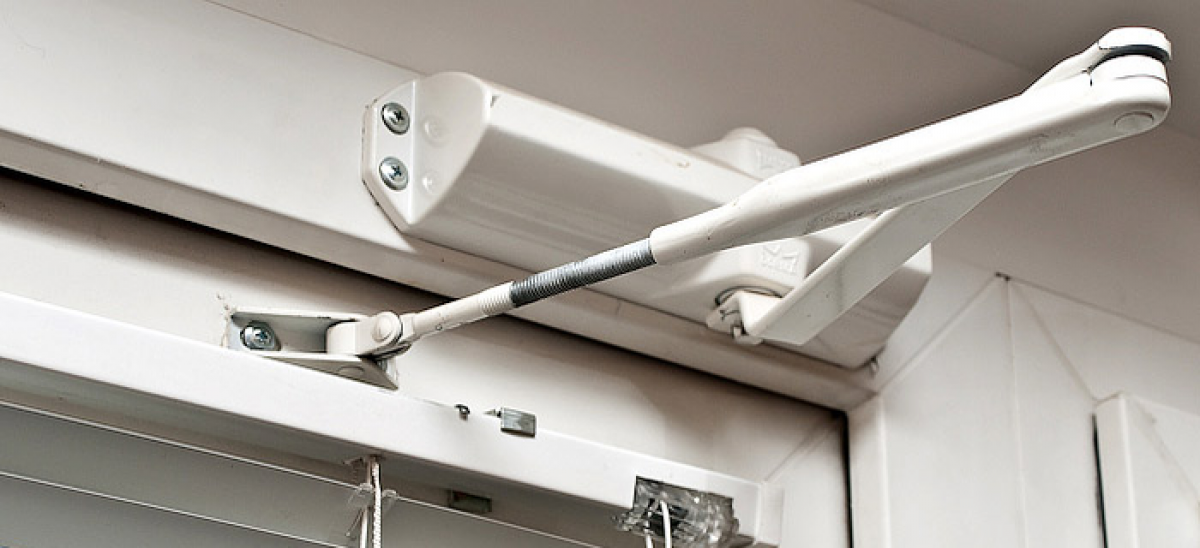

Доводчики с параллельными рычагами

При установке доводчика с параллельным плечом корпус доводчика монтируется на толкающей стороне двери, а рычаг доводчика устанавливается на раму. Когда дверь закрыта, положение рычага параллельно верхней части рамы, поэтому его называют доводчиком с «параллельным» рычагом.Расположение этого доводчика делает его менее заметным, более эстетичным и снижает вероятность вандализма, что делает его популярным для коммерческих объектов и школ, особенно для часто используемых проемов. Большинство дверей с доводчиками с параллельными рычагами также могут открываться на 180 градусов.

Параллельные доводчики настраиваются и позволяют использовать дополнительные функции. Некоторые из этих опций включают усиленные жесткие рычаги, фиксирующие рычаги, встроенные дверные ограничители и многое другое.При рассмотрении вариантов важно проконсультироваться со специалистом, чтобы убедиться, что вы соблюдаете строительные нормы, особенно при работе с противопожарными дверями.

Доводчики со стандартным рычагом

Корпус обычного кронштейна для доводчика устанавливается со стороны тяги двери, а рычаг доводчика устанавливается на лицевую сторону головки рамы.
