Детектор скрытой проводки dsl 8220s отзывы

Торговая площадка. Товары и услуги Компании Акции На карте. Добавить товары. Дом, дача. Детекторы проводки в Москве Вид: галерея Вид: список Сортировать по:.

Поиск данных по Вашему запросу:

Детектор скрытой проводки dsl 8220s отзывы

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• детектор скрытой проводки DSL 8220S
• Кабельные тестеры, тестеры скрытой проводки
• Детектор скрытой проводки DSL 8220S
• Детектор скрытой проводки (индикатор) — как сделать прибор своими руками, какой лучше выбрать?
• DSL8220S детектор скрытой проводки
• Прибор поиска скрытой проводки
• Детектор скрытой проводки. Рентген для стен
• Отзывов о товаре пока нет
• Детектор скрытой проводки DSL8220S
• ДЕТЕКТОР СКРЫТОЙ ПРОВОДКИ DSL-8220S

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Детектор скрытой электропроводки Bosch GMS-120

детектор скрытой проводки DSL 8220S

Вход Регистрация. Приборы электробезопасности Датчики и реле давления Датчики температуры, термопары, термопреобразователи сопротивления Манометры, термоманометры Источники питания для теплоучета, видеонаблюдения Вычислители, контроллеры Расходомеры Счетчики газа Счетчики воды Теплосчетчики квартирные Насосы Трубопроводная арматура Связь, передача данных Устройства автоматического управления, мониторинга и защиты Теплообменники Монтажные комплекты, арматура, крепеж.

Отложить Отложено. Сравнить В сравнении. Артикул УТ Уточняйте наличие. Запросить В корзине. Портативный прибор для определения мест прохождения скрытой проводки, а именно провода бытовой электросети, телефонные провода, кабели снижения TV антенн, находящиеся под штукатуркой, гипсокартонном, деревом, пластиком, кирпичной кладкой и т.

Кроме того, DSLS позволяет определить фазный провод. Порог чувствительности настраивается. Конструктивно прибор выполнен в пластиковом корпусе.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах. Руководство по эксплуатации DSLS.

Оставить отзыв. Размер файла не должен превышать 5 МБ. Разрешить смайлики в этом сообщении.

Кабельные тестеры, тестеры скрытой проводки

Заказывая товар в интернет-магазине заполните раздел доставка, указав точный адрес, Ф. О, контактный телефон получателя и пожелания по времени доставки. При покупке товара в розничном магазине или по телефону сообщите продавцу-консультанту о необходимости доставки товара. Стоимость доставки рассчитывается в каждом случае отдельно. При расчёте учитываются габариты товара, вес и удалённость. Доставка по России осуществляется транспортной компанией или почтой России.

Большой выбор Детектор скрытой проводки DSLS в интернет магазине Электросила. розничных магазинах. Характеристики; Отзывы; Наличие.

Детектор скрытой проводки DSL 8220S

Фактически, детектор скрытой проводки — это техническое устройство, которое за счет своих функциональных особенностей может обнаружить скрытую проводку и повреждение провода внутри стенного короба. Читайте инструкцию как отмотать электросчетчик на этой странице. Детектор скрытой проводки представлен на фото. На данный момент среди производителей наиболее эффективным и чувствительным считают два вида детекторов скрытой проводки. Главные их преимущества над другими вариациями этого устройства:. Всеми выше перечисленными качествами обладает техническое оборудование, которое относится к таким производителям, как Бош и Лис. В первом случае, ко всему выше указанному можно добавить еще и высокое немецкое качество. Впрочем, эта торговая компания уже долгое время имеет филиалы на территории Российской Федерации. На сегодняшний день на отечественном рынке специального оборудования можно приобрести различные приборы, которые могут помочь при ремонте и определении место расположения в стеной конструкции скрытой проводки:. Для лучшего понимания того, как работает детектор скрытой проводки необходимо обратиться к его типовой схеме, только так у пользователя будет возможность использовать данный технический элемент с максимальной эффективностью и осторожностью.

Детектор скрытой проводки (индикатор) — как сделать прибор своими руками, какой лучше выбрать?

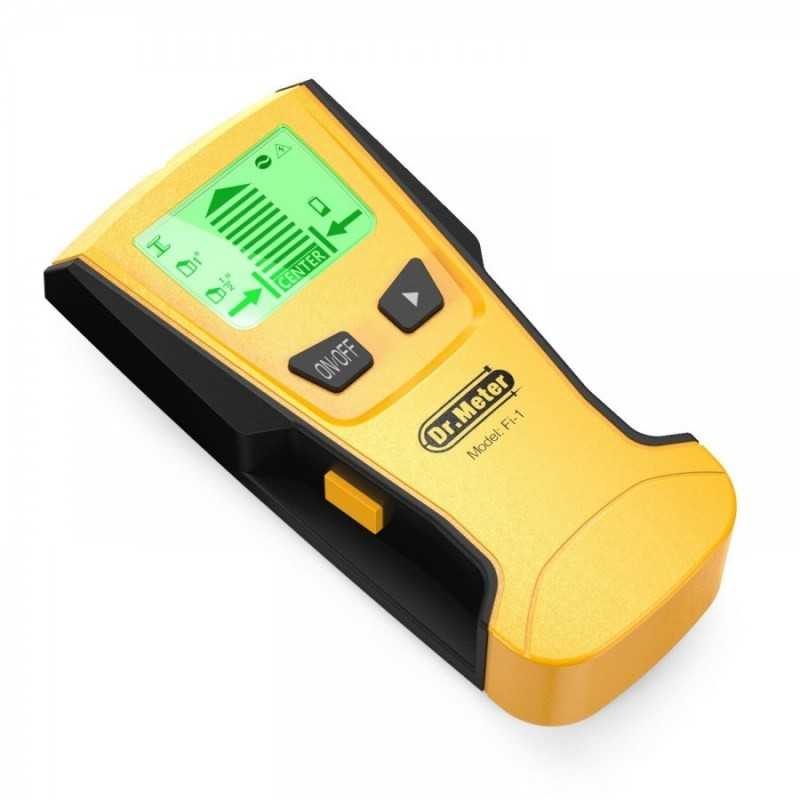

Топ 4 детекторов на AliExpress. Бывают ситуации, когда необходимо найти провода, пролегающие глубоко в стене. В их поиске поможет специальный прибор, который возможно смастерить своими руками. Используя простую схему, любой сможет собрать такое устройство.

Современные приборы, которые предназначены для упрощения работы с электричеством, — это настоящая находка для людей, которые касаются этих вопросов.

DSL8220S детектор скрытой проводки

Не все знают, по каким чертежам прокладывалась проводка в доме. Но редкий интерьер обходится без таких элементов, как картины, полки, бра. А для их монтажа необходимо либо вбивать гвозди, либо сверлить стены дрелью. Как в таком случае сделать все так, чтобы не повредить электрическую проводку? Действовать на свой страх и риск?

Прибор поиска скрытой проводки

При выполнении строительных работ часто возникает потребность в проверке стены на присутствие в ней проводки. Для проведения поиска понадобится детектор, реагирующий на металл. Можно приобрести это устройство в заводском исполнении или же изготовить искатель скрытой проводки своими руками. В этой статье пойдет речь о нюансах…. В этой статье пойдет речь о нюансах внутреннего устройства детекторов, а также о способах их изготовления. Изготовить простой детектор скрытой проводки своими руками можно на основе резистора R1. Данный резистор защищает схему от наведенного напряжения.

DSL S — простой детектор скрытой проводки, который выпускается в Китае и РФ. Отзывы пользователей рекомендуют покупать.

Детектор скрытой проводки. Рентген для стен

Детектор скрытой проводки dsl 8220s отзывы

Он может оказаться полезным и в других ситуациях, например, для нахождения перегоревшей лампочки в ёлочной электрогирлянде, либо при обнаружении места разрыва электросети. При электростатическом способе обнаружения проводников происходит следующее. Линия переменного тока, находящаяся под напряжением, формирует поле, притягивающее к себе намагниченные частицы. Если расстояние до источника сравнительно невелико до 30…50 мм , то при отсутствии внешних помех и экранов им может служить даже стена с повышенной влажностью , то издаваемый сигнал легко улавливается и фиксируется любым удобным для пользователя способом.

Отзывов о товаре пока нет

ВИДЕО ПО ТЕМЕ: Детектор скрытой проводки — определение трассы скрытой проводки. Часть 3

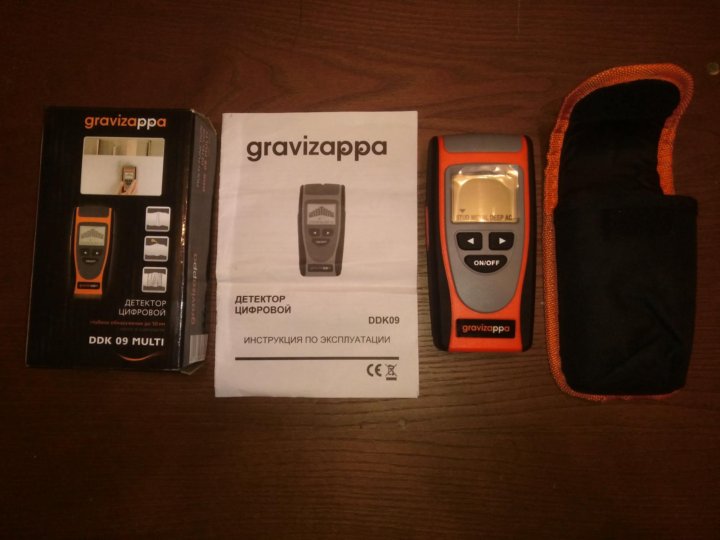

В ходе домашнего обустройства в стене постоянно требуется делать отверстия для навешивания светильников, часов, полочек. Чтобы не повредить скрытый кабель буром перфоратора или сверлом дрели, необходимо предварительно определить, где он проложен. По правилам электропроводку располагают горизонтально или вертикально, но часто это делают по наименьшему расстоянию. Чтобы не возникли неприятности с последствиями повреждений кабелей, целесообразно всегда под рукой иметь детектор скрытой проводки , представляющий собой бесконтактный тестер или пробник. Сейчас в моду вошли электрические теплые полы. Если внутри него произойдет обрыв проводки, из строя выйдет значительная часть обогревающих элементов.

Напряжение питания ………

Детектор скрытой проводки DSL8220S

Здравствуйте, гость Вход Регистрация. Правила Форума «Электрик». Файловый архив форумов. Искать только в этом форуме? Дополнительные параметры. Сайт Электрик. Детектор скрытой проводки.

ДЕТЕКТОР СКРЫТОЙ ПРОВОДКИ DSL-8220S

Вход Регистрация. Приборы электробезопасности Датчики и реле давления Датчики температуры, термопары, термопреобразователи сопротивления Манометры, термоманометры Источники питания для теплоучета, видеонаблюдения Вычислители, контроллеры Расходомеры Счетчики газа Счетчики воды Теплосчетчики квартирные Насосы Трубопроводная арматура Связь, передача данных Устройства автоматического управления, мониторинга и защиты Теплообменники Монтажные комплекты, арматура, крепеж. Отложить Отложено.

Лучшие Детекторы Скрытой Проводки — Рейтинг 2022 года

Детектор скрытой проводки – это прибор, предназначенный для ее безопасного поиска в стенах и конструкциях из бетона, дерева и других материалов. Он призван исключить нарушение целостности телефонных, интернет-, кабелей электросети. Также с его помощью можно установить местонахождения металлических и деревянных конструкций, в зависимости от модели. Опираясь на отзывы опытных пользователей, мы отобрали лучшие детекторы проводки, которые можно купить без сомнений в их качестве и функциональности.

Содержание

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП вошла продукция 7 наиболее известных брендов, заслуживших доверие покупателей:

• Precision Mastech Enterprises Co. – гонконгский производитель измерительного оборудования разнообразного назначения. Его тестеры интересны тем, что не повреждают изоляцию и обнаруживают даже неисправную проводку. С их помощью не приходится ломать стены при ремонтных работах, результаты выдаются на экран и с помощью звукового сигнала. Трассоискатели фирмы имеют компактные размеры и долго работают от одного комплекта батареек.
• Зубр – российский производитель электро-, бензо-, сварочного оборудования. Сигнализаторы скрытой проводки этой компании находят ее на глубине до 40 мм. Они удобны в использовании благодаря подсвечиваемому экрану, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).

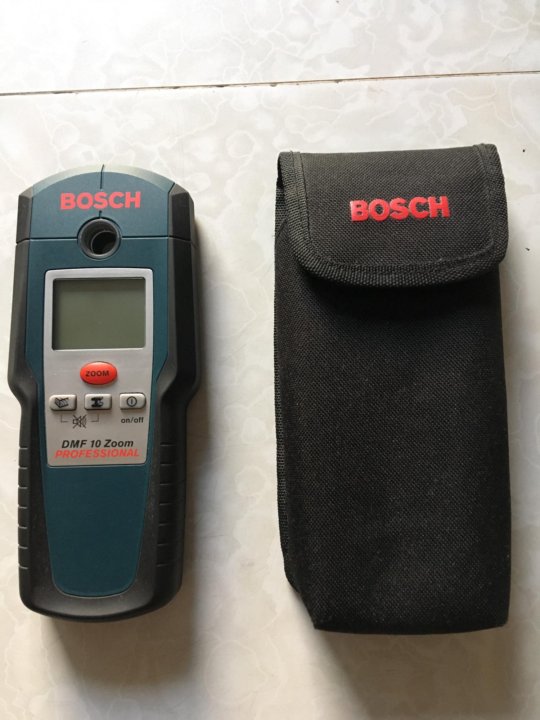

• Bosch – немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании просты в управлении, осуществляемом с помощью одной кнопки, определяют не только электропроводку, но и металлы (цветные и черные). Они сканируют стены на глубину до 7 см и имеют гарантию сроком до двух лет.
• Allsun – китайское предприятие, выпускающее измерительные приборы. Его искатели скрытой проводки имеют глубину обнаружения примерно в 50 мм и работают в условиях широкого диапазона температур – от -7 до +40°C. Их вес составляет около 150 г, корпус делается из пластика, питаются они от батареек, которые обычно входят в комплект. Сканеры детектируют кабеля питания переменного и постоянного тока.
• Elitech – российская компания, выпускающая с 2008 года широкий спектр электроинструмента. Продукция сертифицирована по европейским стандартам. Кроме ручного строительного инструмента выпускает мотоблоки, пневмотехнику, опрыскиватели, станки. Оборудование отличается низкой ценой, хорошим качеством, подходит для профессионального и полупрофессионального применения.
• ADA Instruments – международный холдинг, созданный в 2008 году. Занимается производством диагностического, измерительного, лазерного оборудования, которое соответствует международным стандартам. Используется техника при геодезических работах, неразрушающего контроля и для поиска подземных коммуникаций.
• Kraftool – немецкая компания, выпускающая полупрофессиональный инструмент высокого качества. Производит электроинструмент, крепёж, инженерную сантехнику, пневмооборудование.

Рейтинг лучших детекторов скрытой проводки

При составлении рейтинга мы выбирали детекторы проводки как, по отзывам покупателей, так и опираясь на технические характеристики товаров. В качестве параметров отбора были использованы:

• Глубина сканирования – влияет на сферу применения;
• Точность показаний – обеспечивает максимальную безопасность сверления;
• Размеры и вес – оказывают влияние на комфорт во время работы;
• Чувствительность и возможность ее настройки – определяет точно работы.

Также на выбор оказывали влияние такие факторы, как универсальность приборов, возможность обнаружения цветных и черных металлов, их пригодность для профессионального использования и доступность по стоимости. Все модели представлены в трёх ценовых сегментах.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

Elitech Д 80

Российский детектор скрытой проводки в стене разработан для строительных бригад. С его помощью можно проверить стены и потолок на наличие электропроводки на глубине до 5 см и металла в 10 см от поверхности. При изучении конструкций из гипсокартона определяет армирующие системы на глубине 25 мм. При выявлении металла и проводов срабатывает звуковая или световая индикация.

Удобный кнопочный интерфейс интуитивно понятен, разобраться в особенностях работы прибора можно без инструкции. Питание от батареи типа «Крона», уровень заряда выводится на экран, что позволяет своевременно сделать замену. Корпус имеет прорезиненные накладки, которые делают хват надёжным. Светодиод имеет светофорную систему, что упрощает поиск скрытой арматуры или кабеля.

Достоинства:

• Удобно лежит в ладони;
• Есть чехол для транспортировки;
• Низкая цена;
• Точность измерений 1 см.

Недостатки:

• Не обнаружены.

На одной батарее прибор работает 6 часов без перерывов. После 5 минут простоя устройство отключается от питания автоматически, что позволяет экономить заряд.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.

5 см.

Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке. Детектор для поиска скрытой проводки имеет регулируемую чувствительность по напряжению. Индикатор заряда своевременно оповестит о необходимости заменить батарею. Автоотключение срабатывает после 15 минут простоя.

Достоинства:

• Лёгкий и компактный, сделан в форме фломастера;
• Два режим работы;
• Находит обесточенную проводку;
• Большой диапазон поиска;
• Доступная цена.

Недостатки:

• Настройки не сохраняются после выключения тестера;
• Не предназначен для использования в профессиональных целях.

Прибор для поиска электропроводки MS8902B отлично зарекомендовал себя как простое и многофункциональное устройство, предназначенное для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва в проводах, так как сигнал сканера наводится на остальные кабеля и звенит вся «коса» проверяемой электропроводки.

Зубр Профессионал DX-750

Российский электрический тестер для скрытой проводки поможет обнаружить в стене кабель под напряжением, арматуру, деревянную балку. Корпус изготовлен из ударопрочного пластика, а резиновые накладки делают устойчивым прибор к механическому воздействию при падении. Яркая окраска делает инструмент заметным на строительной площадке.

Световой индикатор светофорного типа упрощает поиск электропроводки. Данные исследований выводятся на экран. Управление интуитивно понятное, благодаря информативным пиктограммам на кнопках. Обнаружение кабеля и арматуры сопровождается звуковой, световой индикацией. Фиксация черных металлов на глубине 10 см, цветных – 80 мм. По отзывам пользователей провода обнаруживает только под напряжением.

Достоинства:

• Низкая цена;
• Индикация глубины залегания;
• Подсветка экрана;
• Автоматическая калибровка;
• Чехол с креплением на ремне.

Недостатки:

• Нет в комплекте батарейки.

Хорошо справляется с поставленной задачей обнаружения электропроводки, арматуры в кирпичных, деревянных стенах. Не подходит для профессионального использования в домах из железобетона.

Лучшие детекторы скрытой проводки в среднем ценовом диапазоне

В среднем ценовом сегменте рассматривались 8 моделей. По результатам тестирования и анализа отзывов покупателей были выбраны 4 самых качественных прибора для обнаружения скрытых электропроводок. Они оснащены ЖК-дисплеями, обладают большой глубиной поиска и позволяют находить не только провода, но и конструкции из различных материалов.

Bosch Truvo

Немецкая компания выпускает лучшие детекторы скрытой проводки в средней ценой категории. Модель имеет компактный корпус, который удобно лежит в ладони, отличается небольшим весом для своего класса. Мягкие накладки упрощают удержание. Инженеры концерна предложили оригинальное решение для управления – на панели есть только одна большая кнопка. Определить место сверления помогает светодиодная индикация системы «светофор».

При обнаружении кабеля или арматуры срабатывает звуковая сигнализация. Питание от 3 батареек «мизинчикового» типа. Для экономии заряда есть автоматическая система отключения, которая срабатывает после 10 минут простоя. Перед началом использования рекомендуется выполнить калибровку.

Достоинства:

• Обнаруживает кабель на глубине 50 мм;
• Удобное управление;
• Стабильная работа;
• Высокая точность показаний.

Недостатки:

• Нет экрана с данными.

Оригинальный дизайн, яркий светодиод привлекают к модели покупателей. Пользоваться легко, что делает детектор скрытой проводки удобным при проведении ремонта в частном доме или городской квартире.

TS79 Stud Finder

Мультисканер TS79 представляет собой универсальный детектор, применяемый в строительстве для обнаружения проводников электрического тока переменного напряжения, металлических предметов: гвоздей, штифтов, распорок и деревянных конструкций. Глубина поиска разнится в зависимости от типа определяемого материала и составляет 50 мм, 30 мм и 18 мм соответственно. При обнаружении срабатывает звуковая и световая сигнализация.

Производитель сократил количество элементов управления, что значительно упрощает его использование, а результаты быстро выводятся на жидкокристаллический дисплей. Точность измерений обеспечивается за счёт автоматической калибровки. Индикация заряда батареи поможет вовремя заменить источник питания.

Достоинства:

• Понятен в использовании;
• Удобно лежит в руке;
• Широкий спектр поиска;
• Несколько режимов сканирования;
• Есть функция автоматического выключения.

Недостатки:

• Не сможет обнаружить обрыв провода под изоляцией.

Согласно отзывам, TS79 Stud Finder – качественный и простой в управлении прибор. Но некоторые пользователи отмечают, что более точные данные он даёт при поиске проводов под напряжением, а вот при работе без фазы возникают трудности.

ADA instruments Wall Scanner 80

Компания из Гонконга предлагает детектор для обнаружения скрытой электропроводки, который работает в 4 режимах, для каждого из которых есть автокалибровка. Корпус из прочного пластика и накладки на уязвимых местах обеспечивают защиту электроники при случайном падении. Обнаружение кабеля или арматуры сопровождается звуковым и световым сигналом. Индикация цветная, работает по принципу светофора.

На большом дисплее визуализируется информация. Символы крупные, хорошо читаемые. Клавиши панели управления снабжены пиктограммами, которые помогают быстро освоить все особенности работы. Сканер работает от батареи типа «Крона», для экономии заряда есть функция автоматического отключения, срабатывающая через 5 минут простоя.

Достоинства:

• Удобный для работы формат;
• Хорошая глубина обнаружения;
• Широкий температурный диапазон применения;
• Соотношение цены и качества.

Недостатки:

• Кабель обнаруживает только под нагрузкой.

Компания из Гонконга предлагает сканер классического формата, который отличается хорошей точностью, стабильностью и привлекательной ценой.

Kraftool GMS 120

Хорошие отзывы на детектор скрытой проводки немецкой компании связаны с функционалом и стабильностью в работе. Оборудование находит арматуру в бетоне на глубине до 120 мм. Это лучший результат в своём классе. Световая индикация упрощает поиск, а все данные сканирования выводятся на дисплей. Пользователь может выбрать цифровую, графическую, звуковую индикацию.

Управление с помощью двух кнопок с пиктограммами. Питание от батареи 9 В. Автоматическое отключение от электропитания срабатывает через 5 минут простоя. Калибровка прибора выполняется в автоматическом режиме. Для фиксации на запястье есть эластичный шнур, а для хранения и переноски – мягкий чехол.

Достоинства:

• Прочный корпус;
• Стабильность и точность показаний;
• Яркий индикатор;
• Хорошо выявляет скрытые деревянные конструкции.

Недостатки:

• Сложная инструкция.

Полупрофессиональный прибор выдаёт довольно точные показания. Информации достаточно для выполнения самостоятельного ремонта.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 3 прибора для определения скрытой проводки, выбраны из 7 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

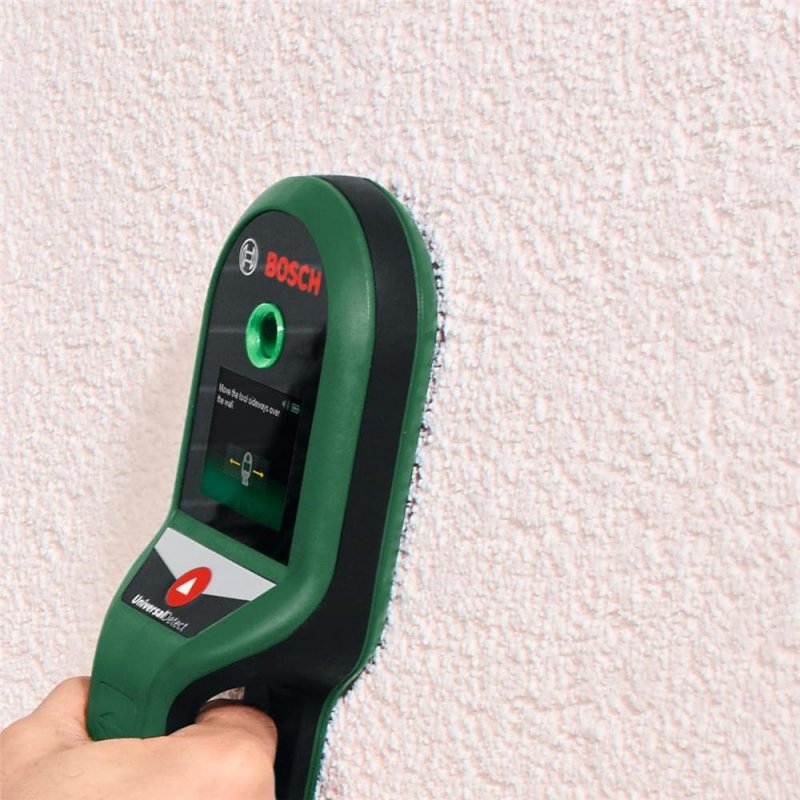

Bosch Universal Detect

Немецкий концерн – лидер обзора по количеству представленных моделей. Это ТОП устройство разработано для быстрого сканирования стен, потолков и полов на глубину до 10 см. Имеет удобную форму рукоятки, которая обеспечивает плотное прилегание к поверхности и надёжную фиксацию при работе над головой. При обнаружении кабеля, арматуры срабатывает световая индикация и раздаётся звуковое предупреждение.

На экран выдаются советы по детектированию. Точную разметку для безопасного сверления обеспечивает маркировочное отверстие, которое находится по центру зоны измерения. Работает в трёх режимах, пользователь одновременно может выбрать два из них. Для управления есть только одна кнопка, что упрощает детекцию и сокращает вероятность случайного включения ненужных функций.

Достоинства:

• Яркий индикатор;
• Автоматическая калибровка для всех режимов;
• Отключение после 5 минут простоя;
• Низкое энергопотребление.

Недостатки:

• Встроенная инструкция не переведена на русский язык.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения. Корпус отличается высоким качеством защиты от пыли и влаги, соответствует классу IP54.

Достоинства:

• Компактные размеры;
• Хорошо «видит» провода;
• Многофункциональный;
• Простой и понятный в управлении;
• В комплект входит аккумулятор;
• Есть отверстие для нанесения разметки;
• Предусмотрена возможность отключения звукового сигнала.

Недостатки:

• Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Mastech MS6818

Самый точный прибор для обнаружения скрытой проводки в стене в своём классе разработан компанией из Гонконга. Состоит из приёмника и передатчика. В комплекте есть все необходимые измерительные провода, щупы и зажимы. Определяет напряжение в диапазоне от 12 до 400 В. Данные выводятся на большой дисплей, на котором можно прочитать информацию об уровне мощности, код и оставшийся заряд батарей.

Графическое изображение упрощает идентификацию обнаруженного объекта. Для управления используются клавиши с нанесёнными на них пиктограммами. Питание передатчика – батарея типа «Крона». В приёмнике установлены 6 элементов класса ААА. В автономном режиме прибор будет работать до 6 часов.

Достоинства:

• Определяет место порыва проводки;
• Выявляется короткие замыкания в тёплых полах;
• Невысокая для своего класса цена;
• Удобный чехол для оборудования и аксессуаров.

Недостатки:

• Быстро садятся батарейки.

Как выбрать детектор скрытой проводки

Чтобы купить точный и удобный сканер, стоит изучить технические характеристики. Стоит обратить внимание на глубину обнаружения, тип индикатора, чувствительность поиска и продолжительность автономной работы. Только в этом случае можно выбрать прибор, способный решить поставленные задачи.

Глубина обнаружения

Приборы используют для обнаружения проводки, арматуры, деревянных элементов конструкции. Они могут находиться в стене на разной глубине. Не все строения стандартизированы, особенно старые здания. Для работы в них рекомендуется выбирать устройства, способные обнаружить проводку на глубине в несколько десятков сантиметров. При ремонте в городской квартире достаточно сканера, который может найти кабель, спрятанный в 40-50 мм от поверхности. Если прибор нужен для поиска арматуры, то находить железо детектор должен на глубине 100-120 мм.

Типы индикаторов

Выпускают следующие виды сканеров:

• Электростатические – реагируют на электрическое поле, которое формируется вокруг проводника. Имеют низкую цену, просты в применении и обслуживании, но надёжность сканирования зависит от отсутствия помех;
• Электромагнитные – выявляют электромагнитное поле. Работают с высокой точностью – до 1 см. Недостаток – устройство реагирует на проводник, по которому протекает электрический ток;
• Металлодетекторные – работают на принципах электромагнитной индукции. Создают собственное наведённое электромагнитное поле, которое улавливается приёмником. Имеют сложную конструкцию;
• Ёмкостные – имеют собственный источник тока. Анализируют диэлектрическую проницаемость. Отличаются высокой точностью и не зависят от помех;
• Ультразвуковые – анализируют ультразвуковые волны. Отличаются повышенной точностью и высокой ценой.

Для домашнего мастера подойдёт электромагнитный электромагнитный сканер. Профессионалам лучше остановиться на ультразвуковом или ёмкостном детекторе.

Чувствительность поиска

Конструкция стены, глубина залегания проводов и арматуры могут отличаться. В этой ситуации необходимо иметь возможность настраивать чувствительность поиска. Если она будет низкой, то пользователь не сможет обнаружить кабель, заложенный в нескольких сантиметрах от поверхности. Если чувствительность будет очень высокой, то постоянный шум будет мешать поиску. Перед работой рекомендуется настраивать чувствительность с учётом особенностей конструкции стены.

Индикация детектора

Система оповещения информирует об обнаружении скрытой электропроводки. Приборы могут иметь световую и звуковую индикацию. Светодиоды, встроенные в устройства, работают по принципу светофора. Если источник электромагнитного или электрического поля находится близко – загорается красный индикатор, на небольшом удалении – жёлтый. Об отсутствии поля свидетельствует зелёный цвет. Дополнительно при обнаружении источника электромагнитного излучения может оповещать звуковой сигнал.

Время автономной работы

Источник питания сканера – батарея. Продолжительность работы в автономном режиме зависит от энергопотребления и ёмкости источника. При ремонте в частном доме, городской квартире своими руками приборы используют периодически при необходимости выполнить сверление. На поиск безопасного места уходит несколько минут. В этом случае время автономной работы не критично. При использовании сканера в профессиональных целях анализ конструкций выполняется в течение дня. В этой ситуации рекомендуется применять приборы, способные работать 4-6 часов без перерыва.

Вопрос-ответ

Что такое детектор скрытой проводки?

Это оборудование относится к неразрушающим средствам контроля. С помощью прибора выявляют место расположения в стене под слоем штукатурки электрического провода или арматуры в глубине конструкции. Некоторые модели могут выявить место порыва электрокабеля.

Как пользоваться детектором скрытой проводки?

В предполагаемом месте работы необходимо пройтись медленно сканером или щупом по поверхности. При обнаружении скрытого кабеля или арматуры прибор издаст звуковой сигнал или сработает световая индикация.

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности. Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции. В завершение рейтинга 10 лучших детекторов скрытой проводки можно сделать следующие выводы:

• Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
• Для небольшой бригады отделочников подойдёт Elitech Д 80.
• Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
• Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
• Хорошее решение для домашнего ремонта Зубр Профессионал DX-750 и Kraftool GMS
• Для точной маркировки места сверления лучше использовать Bosch UniversalDetect.
• Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional или Mastech MS6818.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует оценить бюджет, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

ТОП-7 Лучших Детекторов Скрытой Проводки – Рейтинг 2021 Года

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП вошла продукция 7 наиболее известных брендов, заслуживших доверие покупателей:

• Rexant – российская торговая марка, под которой реализуются разъемы, расходные материалы и инструмент китайского производства, предназначенный для создания кабельных сетей. Фирма также производит измерительные приборы и сигнализаторы для обнаружения скрытой проводки в стенах. Они работают в автоматическом режиме, оповещают об обнаружении звуковым и цифровым сигналом, весят не много (около 150 г).
• Precision Mastech Enterprises Co. – гонконгский производитель измерительного оборудования разнообразного назначения. Его тестеры интересны тем, что не повреждают изоляцию и обнаруживают даже неисправную проводку. С их помощью не приходится ломать стены при ремонтных работах, результаты выдаются на экран и с помощью звукового сигнала. Трассоискатели фирмы имеют компактные размеры и долго работают от одного комплекта батареек.
• Duwi – польская фирма, выпускающая электрооборудование и различные измерители. Ее приборы универсальны и применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов. Детекторы скрытой электропроводки данной компании отличаются большой глубиной выявления (около 30 мм), наличием нескольких режимов работы и удобным экраном для считывания.
• Зубр – российский производитель электро-, бензо-, сварочного оборудования. Сигнализаторы скрытой проводки этой компании находят ее на глубине до 40 мм. Они удобны в использовании благодаря подсвечиваемому экрану, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).
• Allsun – китайское предприятие, выпускающее измерительные приборы. Его искатели скрытой проводки имеют глубину обнаружения примерно в 50 мм и работают в условиях широкого диапазона температур – от -7 до +40°C. Их вес составляет около 150 г, корпус делается из пластика, питаются они от батареек, которые обычно входят в комплект. Сканеры детектируют кабеля питания переменного и постоянного тока.
• Элтес – украинский научно-технический центр, который с 2001 года производит электроизмерительные приборы. Его сигнализаторы имеют широкий диапазон чувствительности, от 1 до 4 градаций и опцию самоконтроля, отличаются небольшим весом (около 250 г) и сроком службы порядка 10 лет. С помощью сканеров фирмы обнаруживаются не только скрытые провода, но и обрыв кабелей, перегоревшие предохранители.
• Bosch – немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании просты в управлении, осуществляемом с помощью одной кнопки, определяют не только электропроводку, но и металлы (цветные и черные). Они сканируют стены на глубину до 7 см и имеют гарантию сроком до двух лет.

Kraftool GMS 120

Kraftool GMS 120 – это универсальный детектор для обнаружения в стенах скрытой проводки, черных и цветных металлов, а также дерева. И со своей задачей справляется данный прибор прекрасно, очень точно определяя места залегания в стенах скрытых объектов. Максимальная глубина обнаружения черных металлов у него достигает 12 см, цветных – 8 см, проводки – 5 см, а дерева – 2 см.

В функционале устройства предусмотрена опция автоматической калибровки и функция автоматического отключения для экономии заряда батареи.

Управление предельно простое и осуществляется при помощи 3-х кнопок. Об обнаружении скрытых объектах прибор оповестит звуковой и цифровой индикацией, а также сообщением на экране.

Сам по себе Kraftool GMS 120 довольно компактный и собран качественно. В комплекте с ним вы получите чехол для удобного хранения и транспортировки, а также шнурок, который крепится на корпусе для удобного ношения прибора на руке.

Те, кто уже опробовали данный детектор в действии, высказываются о нем положительно, отмечая высокую точность обнаружения и небольшую стоимость. Так что. если вам нужен недорогой детектор, способный на большой глубине найти проводку, металлы и дерево, то стоит обратить внимание на эту модель.

• Магнитные металлы: до 120 мм.
• Немагнитные металлы: до 80 мм.
• Электропровод: до 50 мм.
• Дерево в гипсокартоне: до 20 мм.
• Питание: батарейки.
• Автоотключение.

Рейтинг лучших детекторов скрытой проводки

При составлении рейтинга мы выбирали детекторы проводки как по отзывам покупателей, так и опираясь на технические характеристики товаров. В качестве параметров отбора были использованы:

• Простота в управлении;
• Максимальная глубина сканирования;
• Точность показаний;
• Размеры и вес;
• Тип проводки – переменного тока и/или постоянного напряжения;
• Диапазон применения;
• Удобство дисплея;
• Качество световой и звуковой индикации;
• Чувствительность и возможность ее настройки;
• Длительность гарантии.

Также на выбор оказывали влияние такие факторы, как универсальность приборов, возможность обнаружения цветных и черных металлов, их пригодность для профессионального использования и доступность по стоимости. Все модели представлены в трёх ценовых сегментах.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства

• Лёгкий и компактный, размеры – 195x50x20 мм;
• Простой в управлении;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки

• При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке.

ТОП-7 Лучших Детекторов Скрытой Проводки – Рейтинг 2021 Года

Рейтинг 2021 неизменно составляется с учетом нескольких важных критериев: в ТОП 10 лучших лучший детекторов скрытой проводки учитывается рейтинг продаж (доступность для широкого потребителя, или дорогое, но профессиональное приспособление), наличие определенных дополнительных функции в гаджете, точность и глубина обнаружения. В в 2021 году многие производители качественного оборудования уделили внимание в производстве промышленного продукта детектору скрытой проводки.

Это объяснимо: ведь он необходим при работе с поврежденным проводом, капитальном и косметическом ремонте помещения и замене сети проводов, перегоревшей в результате аварии или спонтанного бедствия. Цель составления каждого рейтинга – подсказать потребителю, какой лучше купить в каждом конкретном случае, если у мастера или любителя есть необходимость в приобретении.

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП вошла продукция 7 наиболее известных брендов, заслуживших доверие покупателей:

• Rexant – российская торговая марка, под которой реализуются разъемы, расходные материалы и инструмент китайского производства, предназначенный для создания кабельных сетей. Фирма также производит измерительные приборы и сигнализаторы для обнаружения скрытой проводки в стенах. Они работают в автоматическом режиме, оповещают об обнаружении звуковым и цифровым сигналом, весят не много (около 150 г).
• Precision Mastech Enterprises Co. – гонконгский производитель измерительного оборудования разнообразного назначения. Его тестеры интересны тем, что не повреждают изоляцию и обнаруживают даже неисправную проводку. С их помощью не приходится ломать стены при ремонтных работах, результаты выдаются на экран и с помощью звукового сигнала. Трассоискатели фирмы имеют компактные размеры и долго работают от одного комплекта батареек.
• Duwi – польская фирма, выпускающая электрооборудование и различные измерители. Ее приборы универсальны и применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов. Детекторы скрытой электропроводки данной компании отличаются большой глубиной выявления (около 30 мм), наличием нескольких режимов работы и удобным экраном для считывания.
• Зубр – российский производитель электро-, бензо-, сварочного оборудования. Сигнализаторы скрытой проводки этой компании находят ее на глубине до 40 мм. Они удобны в использовании благодаря подсвечиваемому экрану, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).
• Allsun – китайское предприятие, выпускающее измерительные приборы. Его искатели скрытой проводки имеют глубину обнаружения примерно в 50 мм и работают в условиях широкого диапазона температур – от -7 до +40°C. Их вес составляет около 150 г, корпус делается из пластика, питаются они от батареек, которые обычно входят в комплект. Сканеры детектируют кабеля питания переменного и постоянного тока.
• Элтес – украинский научно-технический центр, который с 2001 года производит электроизмерительные приборы. Его сигнализаторы имеют широкий диапазон чувствительности, от 1 до 4 градаций и опцию самоконтроля, отличаются небольшим весом (около 250 г) и сроком службы порядка 10 лет. С помощью сканеров фирмы обнаруживаются не только скрытые провода, но и обрыв кабелей, перегоревшие предохранители.
• Bosch – немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании просты в управлении, осуществляемом с помощью одной кнопки, определяют не только электропроводку, но и металлы (цветные и черные). Они сканируют стены на глубину до 7 см и имеют гарантию сроком до двух лет.

Kraftool GMS 120

Kraftool GMS 120 – это универсальный детектор для обнаружения в стенах скрытой проводки, черных и цветных металлов, а также дерева. И со своей задачей справляется данный прибор прекрасно, очень точно определяя места залегания в стенах скрытых объектов. Максимальная глубина обнаружения черных металлов у него достигает 12 см, цветных – 8 см, проводки – 5 см, а дерева – 2 см.

В функционале устройства предусмотрена опция автоматической калибровки и функция автоматического отключения для экономии заряда батареи.

Управление предельно простое и осуществляется при помощи 3-х кнопок. Об обнаружении скрытых объектах прибор оповестит звуковой и цифровой индикацией, а также сообщением на экране.

Сам по себе Kraftool GMS 120 довольно компактный и собран качественно. В комплекте с ним вы получите чехол для удобного хранения и транспортировки, а также шнурок, который крепится на корпусе для удобного ношения прибора на руке.

Те, кто уже опробовали данный детектор в действии, высказываются о нем положительно, отмечая высокую точность обнаружения и небольшую стоимость. Так что. если вам нужен недорогой детектор, способный на большой глубине найти проводку, металлы и дерево, то стоит обратить внимание на эту модель.

• Магнитные металлы: до 120 мм.
• Немагнитные металлы: до 80 мм.
• Электропровод: до 50 мм.
• Дерево в гипсокартоне: до 20 мм.
• Питание: батарейки.
• Автоотключение.

Рейтинг лучших детекторов скрытой проводки

При составлении рейтинга мы выбирали детекторы проводки как по отзывам покупателей, так и опираясь на технические характеристики товаров. В качестве параметров отбора были использованы:

• Простота в управлении;
• Максимальная глубина сканирования;
• Точность показаний;
• Размеры и вес;
• Тип проводки – переменного тока и/или постоянного напряжения;
• Диапазон применения;
• Удобство дисплея;
• Качество световой и звуковой индикации;
• Чувствительность и возможность ее настройки;
• Длительность гарантии.

Также на выбор оказывали влияние такие факторы, как универсальность приборов, возможность обнаружения цветных и черных металлов, их пригодность для профессионального использования и доступность по стоимости. Все модели представлены в трёх ценовых сегментах.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства

• Лёгкий и компактный, размеры – 195x50x20 мм;
• Простой в управлении;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки

• При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке.

Прибор для поиска скрытой электропроводки, виды и чем отличаются

Не все знают, по каким чертежам прокладывалась проводка в доме. Но редкий интерьер обходится без таких элементов, как картины, полки, бра. А для их монтажа необходимо либо вбивать гвозди, либо сверлить стены дрелью. Как в таком случае сделать все так, чтобы не повредить электрическую проводку? Действовать на свой страх и риск? В этом нет необходимости, потому что существуют специальные приборы, с помощью которых можно точно определить в каком именно месте пролегает электропроводка. Такой прибор для поиска скрытой электропроводки или ее обрыва, является одним из самых востребованных устройств у электриков.

Принцип работы прибора по поиску поводки

Виды приборов и принцип работы

Первая группа приборов регистрирует электромагнитное поле, которое исходит от электрических проводов. Эффективность приборов ограничивается возникновением электромагнитного (ЭМ) излучения. Например, проводка под напряжением без потребителя дает малое излучение, что затрудняет е обнаружение, а сырая штукатурка будет создавать помехи для его работы.

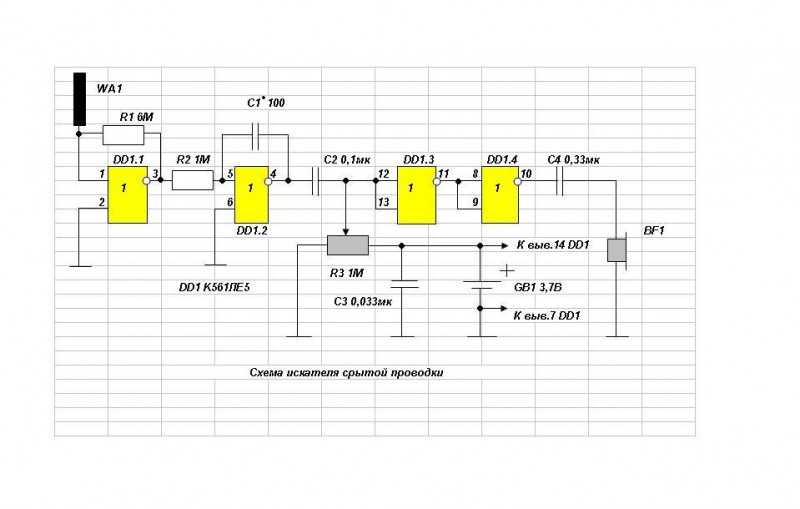

По этому принципу построено большое количество самоделок для поиска скрытой электропроводки, которые сталкиваются с проблемой чувствительности: низкая– не находит провода без мощного потребителя, высокая – фон (срабатывание от рядом находящихся приборов).

Группу приборов можно разделить по принципу действия: 1) электростатические – обнаруживают любые электростатические наводки, но сильно чувствительны к посторонним наводкам; 2) электромагнитные – регистрируют электромагнитное возбуждение от провода под нагрузкой.

Электростатические детекторы для обнаружения проводки достаточно просты в использовании, они точно определяют место прокладки кабеля и имеют большой радиус действия. Но работа с этим устройством осложняется, если в стенах есть металлические конструкции или стены имеют высокую влажность. К тому же, обязательным условием является наличие напряжения в проводах. Возможно в квартире прибор при  поиске электропроводки в стене справится, но с проводкой в бане или гараже, лучше выбрать прибор работающий по другим принципам.

Электромагнитные детекторы отличаются особой точностью в работе. К тому же они удобны и просты в обращении. Обнаружить проводку при сканировании стен электромагнитным детектором можно быстро и точно. Однако искомый кабель должен непременно находиться под напряжением, при этом, под высоким (минимум 1 кВт). Слабо нагруженная электропроводка может быть и не обнаружена.

Если нет возможности подать в провода достаточное напряжение, то для обнаружения проводов придется воспользоваться металлодетектором. Их тоже используют для поиска скрытой проводки. С одной стороны, возможность найти обесточенный провод, это значит решить проблему, но такой прибор будет реагировать на все металлическое: металлоконструкции в стенах, гвозди, шурупы.

Вторая группа приборов регистрирует не на само ЭМ поле, а изменение электромагнитного возмущения, возникающего в металле из-за воздействия внешнего магнитного поля. Прибор работает по принципу металлоискателя, поэтому инструмент с успехом обнаруживает не только электропровода, но и арматуру, и другие металлические предметы.

Третья группа приборов имеет гибридный принцип действия основанным на первом и втором  способах, поэтому они самые эффективные для поиска скрытой электропроводки в стенах. Приборы относятся к профессиональным инструментам, поэтому их стоимость значительно выше. Комбинированные детекторы обладают массой возможностей. Ведь они могут не только обнаружить проводку, но и с большой точностью определить,  под напряжением ли она и как глубоко проложена. Мультидетекторы способны обнаружить в стенах цветные металлы, деревянные перекрытия и пластик.

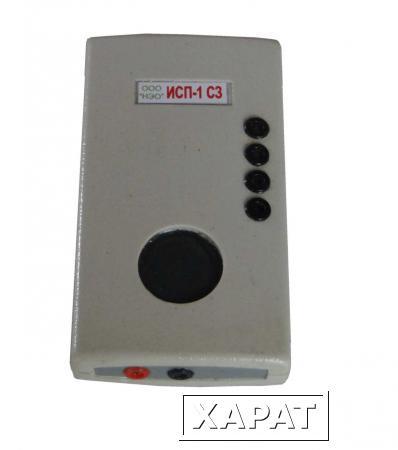

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести,  постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит  скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М



Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти  проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

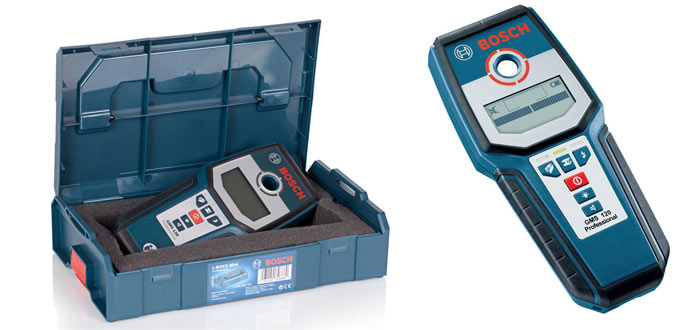

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением  и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля.  Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

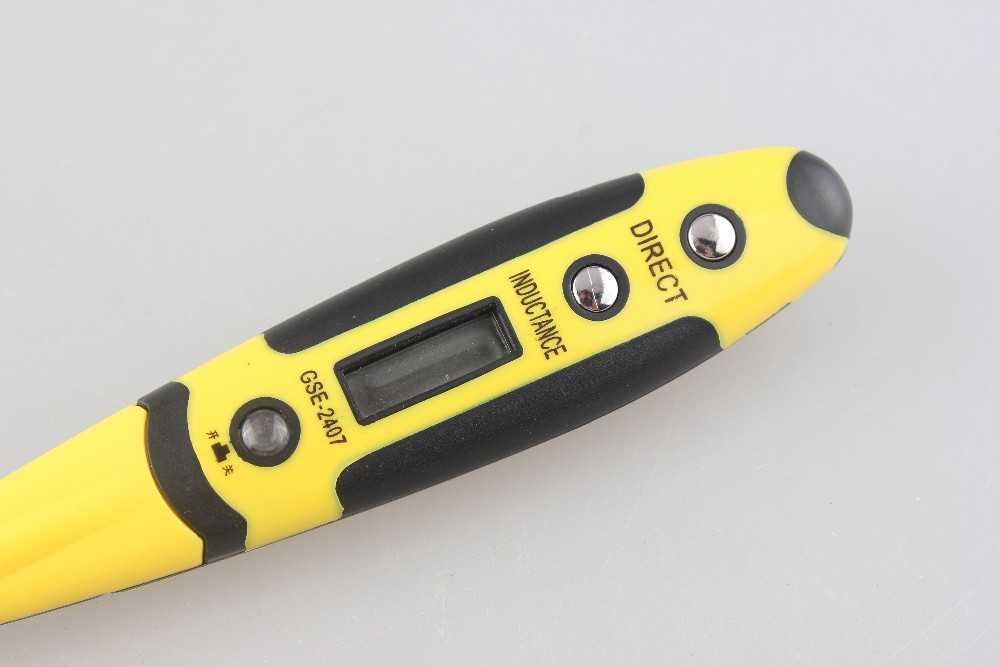

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

ТОП-7 Лучших Детекторов Скрытой Проводки – Рейтинг 2021 Года

Обновлено: 19.02.2021 18:42:54

Эксперт: Андрей Николаевич Кузнецов

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Во время проведения ремонта в доме или квартире нередко требуется глубокое сверление стен или потолков. Однако всегда имеется высокая вероятность попасть в электропроводку. С одной стороны это опасность для работника, с другой стороны появятся серьезные дополнительные проблемы, связанные с восстановлением поврежденного провода. Предотвратить негативный сценарий поможет детектор скрытой проводки. Небольшой прибор способен не только найти в толще бетона или под гипсокартоном проводку, но также указать хозяину на стальную арматуру или деревянную конструкцию. Изучив рекомендации экспертов, можно отправиться в магазин за этим полезным устройством.

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП вошла продукция 7 наиболее известных брендов, заслуживших доверие покупателей:

• Rexant – российская торговая марка, под которой реализуются разъемы, расходные материалы и инструмент китайского производства, предназначенный для создания кабельных сетей. Фирма также производит измерительные приборы и сигнализаторы для обнаружения скрытой проводки в стенах. Они работают в автоматическом режиме, оповещают об обнаружении звуковым и цифровым сигналом, весят не много (около 150 г).
• Precision Mastech Enterprises Co. – гонконгский производитель измерительного оборудования разнообразного назначения. Его тестеры интересны тем, что не повреждают изоляцию и обнаруживают даже неисправную проводку. С их помощью не приходится ломать стены при ремонтных работах, результаты выдаются на экран и с помощью звукового сигнала. Трассоискатели фирмы имеют компактные размеры и долго работают от одного комплекта батареек.
• Duwi – польская фирма, выпускающая электрооборудование и различные измерители. Ее приборы универсальны и применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов. Детекторы скрытой электропроводки данной компании отличаются большой глубиной выявления (около 30 мм), наличием нескольких режимов работы и удобным экраном для считывания.
• Зубр – российский производитель электро-, бензо-, сварочного оборудования. Сигнализаторы скрытой проводки этой компании находят ее на глубине до 40 мм. Они удобны в использовании благодаря подсвечиваемому экрану, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).
• Allsun – китайское предприятие, выпускающее измерительные приборы. Его искатели скрытой проводки имеют глубину обнаружения примерно в 50 мм и работают в условиях широкого диапазона температур – от -7 до +40°C. Их вес составляет около 150 г, корпус делается из пластика, питаются они от батареек, которые обычно входят в комплект. Сканеры детектируют кабеля питания переменного и постоянного тока.
• Элтес – украинский научно-технический центр, который с 2001 года производит электроизмерительные приборы. Его сигнализаторы имеют широкий диапазон чувствительности, от 1 до 4 градаций и опцию самоконтроля, отличаются небольшим весом (около 250 г) и сроком службы порядка 10 лет. С помощью сканеров фирмы обнаруживаются не только скрытые провода, но и обрыв кабелей, перегоревшие предохранители.
• Bosch – немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании просты в управлении, осуществляемом с помощью одной кнопки, определяют не только электропроводку, но и металлы (цветные и черные). Они сканируют стены на глубину до 7 см и имеют гарантию сроком до двух лет.

Как выбрать хороший детектор проводки?

Любой детектор скрытой проводки в режиме поиска именно проводки — это по сути своей радиоприемник (так что советский метод поиска проводов от розетки мы упомянули отнюдь не зря), ищущий фон, неизбежно излучаемый проводами под переменным током. Но проблема в том, что излучение на «индустриальных» частотах (в нашей стране — 50 Гц) очень мало, поэтому приемник приходится делать очень чувствительным. А отсюда и «капризность» детекторов проводки, на которую часто жалуются, банально не умея ими пользоваться.

Например, если Ваш новенький детектор показывает проводку прямо под собой, даже вися в воздухе посреди комнаты — не спешите бежать обратно в магазин и строчить гневные отзывы в Интернете, а просто выключите Wi-Fi роутер и выложите телефон из кармана. Не забывайте прикладывать свободную руку к стене, вдоль которой водите детектором — это тоже прямо влияет на помехи. Достаточно один раз прикоснуться рукой к концу «джека» кабеля включенного усилителя, чтобы собственными ушами убедиться, что и само человеческое тело может давать наводки на чувствительную аппаратуру. Кроме того, трехфазные кабели под напряжением часто можно «увидеть» только в режиме поиска металла, поскольку смещение фаз на 120 градусов в проходящих по соседству кабелях не дает детектору нормально распознать сигнал.

В этом плане трассоискатели выглядят предпочтительнее — они, напротив, сами создают помехи в проводке, используя ее как антенну, и датчик приемника у них ищет вполне конкретный сигнал. За счет этого значительно вырастает глубина и точность обнаружения, появляется возможность работы с проводкой постоянного тока (самой по себе не излучающей), обесточенной и оборванной. Но и тут свои минусы есть — нужен физический доступ к нужной линии для подключения передатчика, так что ту же арматуру трассоискатель уже не найдет. Поэтому в плане универсальности детекторы однозначно имеют свои достоинства, хоть за них и приходится платить и фигурально (слабой помехозащищенностью), и буквально (качественные детекторы недешевы).

Рейтинг лучших детекторов скрытой проводки

При составлении рейтинга мы выбирали детекторы проводки как по отзывам покупателей, так и опираясь на технические характеристики товаров. В качестве параметров отбора были использованы:

• Простота в управлении;
• Максимальная глубина сканирования;
• Точность показаний;
• Размеры и вес;
• Тип проводки – переменного тока и/или постоянного напряжения;
• Диапазон применения;
• Удобство дисплея;
• Качество световой и звуковой индикации;
• Чувствительность и возможность ее настройки;
• Длительность гарантии.

Также на выбор оказывали влияние такие факторы, как универсальность приборов, возможность обнаружения цветных и черных металлов, их пригодность для профессионального использования и доступность по стоимости. Все модели представлены в трёх ценовых сегментах.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства

• Лёгкий и компактный, размеры – 195x50x20 мм;
• Простой в управлении;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки

• При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке.

Достоинства

• Лёгкий и компактный, сделан в форме фломастера;
• Простой в использовании;
• Многофункциональный;
• Два режим работы;
• Находит обесточенную проводку;
• Большой диапазон поиска;
• Доступная стоимость.

Недостатки

• Настройки не сохраняются после выключения тестера;
• Не предназначен для использования в профессиональных целях.

Прибор для поиска электропроводки MS8902B отлично зарекомендовал себя как простое и многофункциональное устройство, предназначенное для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва в проводах, так как сигнал сканера наводится на остальные кабеля и звенит вся «коса» проверяемой электропроводки.

Duwi 26032 5

…Протестировав прибор Duwi 26032 5, мы убедились в его возможности находить в стене обычные провода, кабеля под напряжением и даже арматуру. Несколько разочаровал небольшой диапазон поиска до 15 мм. Но в целом устройство вполне может предупредить удар током во время ремонтных работ и полностью оправдывает потраченные на него средства…

Мнение эксперта

Тестер Duwi 26032 5 – малогабаритное устройство, с помощью которого можно определить месторасположение скрытых конструкций из чёрного и цветного металла и электропроводку. Данный детектор актуален при ее расположении на глубине до 30 мм и она должна находиться под напряжением. Для поиска не запитанных элементов сети тут есть режим металлоискателя, но в этом случае глубина уменьшается до 24 мм. Устройство оснащено регулятором уровня чувствительности, при обнаружении подаётся как звуковой, так и световой сигнал.

Достоинства

• Удобный, хорошо держать в руке;
• Широкий диапазон применения;
• Вес в 0.2 кг;
• Долго работает от одной батарейки;
• Прост в использовании;
• Недорогой.

Недостатки

• Небольшая площадь поиска.

Лучшие профессиональные детекторы проводки

Bosch D-tect 150 SV Professional

А вот это уже серьезный «универсал» профессионального класса, хотя и с соответствующей ценой. Металл он распознает на глубине до 150 мм, проводку под напряжением – до 60. «Видит» он и пластиковые трубы с водой. Источник питания — вновь батарейки (хотя в нивелирах Bosch, например, их уже начали сменять стандартные литий-ионные аккумуляторы), но хотя бы не проклятая «Крона», а 4 батарейки АА, которые можно заменить аккумуляторами аналогичного типоразмера.
Дисплей у детектора информативен, но вот русификация убивает – все сообщения он выдает в транслите, наподобие «Dvigat» или «Kabel pod napryaz». Для недешевого прибора это выглядит странно — хотя, возможно, razrabotchiki просто перечитали Берджесса и начали govorit на надсате? Зато режим просмотра сигнала (так и названный — Prosmotr signala… нет, мы уж лучше по-английски — Signal View) здесь часто способен показать даже две соседние арматурины по отдельности, а не единым объектом: точность отличная. Дополнительно введен полезный режим измерения по сырому бетону отдельно от сухого, чего так не хватает более дешевым приборам.

Достоинства

• Высокая точность
• Возможность настройки под сырой и сухой бетон
• Умеренная чувствительность к помехам

Недостатки

• Отвратительная русификация
• Высокое энергопотребление

Единственный прибор такого класса, который (из те, что я испытывал) можно действительно назвать профессиональным.

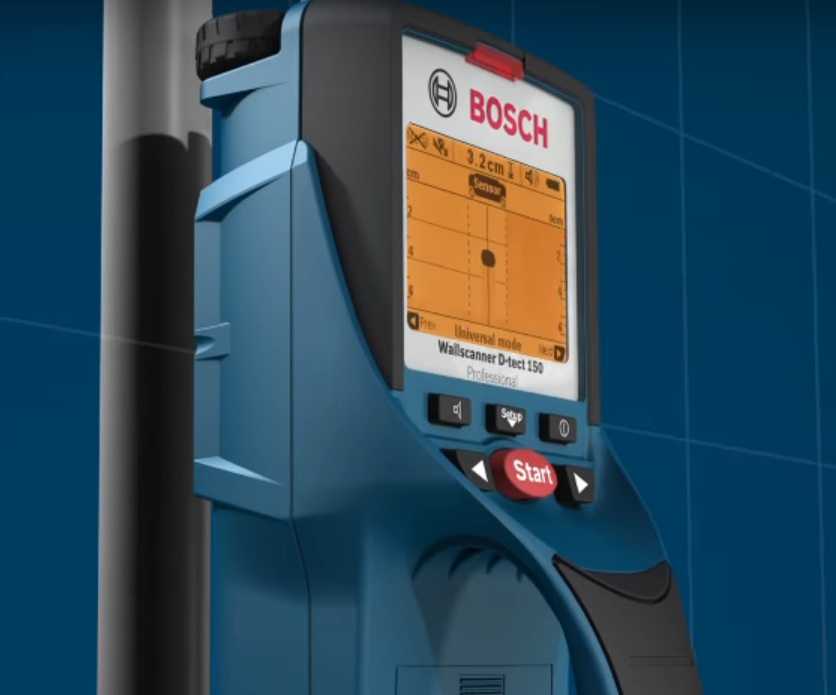

Bosch D-tect 150 Professional

Внешне, да и по рабочим характеристикам D-tect 150 от версии с приставкой SV ничем не отличается, но при этом стоит дешевле. Разница у них в том, что эта модель не имеет режима Signal View, то есть она несколько грубее, и рядом расположенные посторонние включения в стене может распознать как одиночное.
Если же Вам не требуется максимальная точность локализации, а достаточно указать район, где стену лучше не бурить, то переплачивать несколько тысяч за вариант с режимом SV не обязательно — в остальном-то детекторы идентичны.

Достоинства

• Аналогичны D-tect 150 SV

Недостатки

• В дополнение к вышеуказанным — чуть более грубая работа

За два года претензий к точности не возникло, работает как надо.

Лучшие детекторы скрытой проводки в среднем ценовом диапазоне

В среднем ценовом сегменте рассматривались 8 моделей. По результатам тестирования и анализа отзывов покупателей были выбраны 2 самых качественных прибора для обнаружения скрытых электропроводок. Они оснащены ЖК-дисплеями, обладают большой глубиной поиска и позволяют находить не только провода, но и конструкции из различных материалов.

Детектор проводки и металла Зубр, ЖК-дисплей, автокалибровка

Уникальность этого сканера заключается в возможности обнаружения не только металлических изделий и электропроводки в стенах, но и поиска дерева. Он исследует стены и конструкции с помощью ультразвуковых эхолотов, что гарантирует низкий процент погрешности результатов и позволяет определять нужные объекты на глубине до 50 мм для кабелей, 38 мм – для арматуры и 19 мм (древесины). Благодаря ему при ремонте гарантируется целостность скрытых конструкций и исправность строительного инструмента.

Достоинства

• Удобная форма;
• Разноцветные индикаторы, зависящие от типа обнаруженных объектов;
• Автоматическая калибровка;
• Подходит для профессионального применения;
• Интенсивность сигнала в процентах от проводов под напряжением.

Недостатки

• Не очень громкий звук сигнала;
• Небольшой угол обзора дисплея.

Многие пользователи отмечают внешнюю схожесть данного определителя проводки с детекторами ADA Wall Scanner 80 А00466 и Elitech Д 80. В отзывах он признан качественным, функциональным и удобным в использовании.

TS79 Stud Finder

Мультисканер TS79 представляет собой универсальный детектор, применяемый в строительстве для обнаружения проводников электрического тока переменного напряжения, металлических предметов: гвоздей, штифтов, распорок и деревянных конструкций. Глубина поиска разнится в зависимости от типа определяемого материала и составляет 50 мм, 30 мм и 18 мм соответственно. Производитель сократил количество элементов управления, что значительно упрощает его использование, а результаты быстро выводятся на жидкокристаллический дисплей.

Достоинства

• Понятен в использовании;
• Удобно лежит в руке;
• Широкий спектр поиска;
• Несколько режимов сканирования;
• Есть функция автоматического выключения.

Недостатки

• Не сможет обнаружить обрыв провода под изоляцией.

Согласно отзывам, TS79 Stud Finder – качественный и простой в управлении прибор. Но некоторые пользователи отмечают, что более точные данные он даёт при поиске проводов под напряжением, а вот при работе без фазы возникают трудности.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

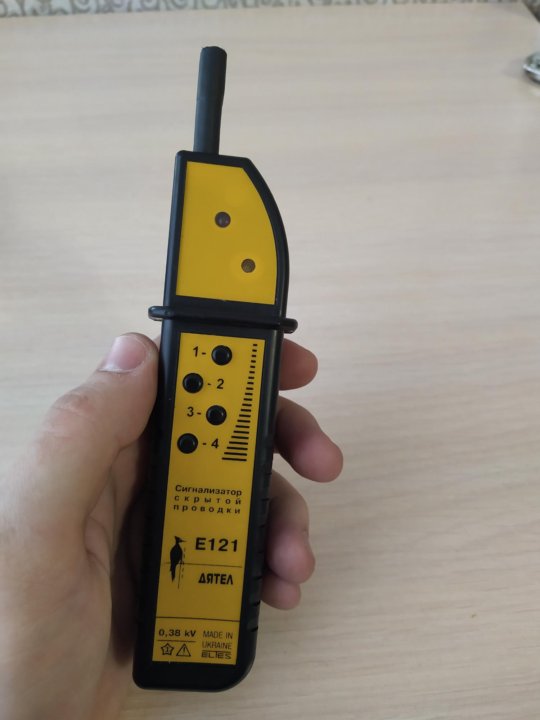

Е121 Дятел

Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.

Достоинства

• Понятен в управлении;
• Быстро находит провода;
• Наличие световых и звуковых индикаторов;
• Хорошая глубина поиска – до 50 мм;
• Возможность настройки уровня чувствительности.

Недостатки

• Предназначен в основном для поиска проводов под напряжением.

Согласно отзывам пользователей, детектор Е121 Дятел – качественный и надёжный прибор, который чётко справляется со своей непосредственной функцией – определение скрытой проводки.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.

Достоинства

• Компактные размеры;
• Хорошо «видит» провода;
• Многофункциональный;
• Простой и понятный в управлении;
• В комплект входит аккумулятор;
• Есть отверстие для нанесения разметки;
• Предусмотрена возможность отключения звукового сигнала.

Недостатки

• Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности. Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции.

В завершение рейтинга можно сделать следующие выводы:

• Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
• Одним из наиболее компактных и удобных в использовании считается сигнализатор Duwi 26032 5.
• Качественно находит провода на значительной глубине сигнализатор DSL-8220S.
• Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
• Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
• Точно определить местонахождение любого провода под напряжением сумеет прибор Е121 Дятел.
• Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует определиться с бюджетом, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

Какие бывают приборы поиска скрытых объектов

Все современные устройства, предназначенные в помощь при осуществлении строительных работ можно разделить на три типа:

1. детекторы скрытых проводок;
2. трассопоисковые приборы;
3. идентификаторы электромагнитных полей.

Модели поисковых приборов различают по нескольким параметрам.

Индикация

При выявлении проводов и конструкций оповещения производятся различными способами.

• Световая индикация

Система функционирует на светодиодах. Для материалов разных составов срабатывают определённые цветовые индикаторы.

• Звуковое оповещение

Период продолжительности звукового сигнала и определённая тональность сообщает о характеристиках внутреннего объекта.

Жидкокристаллический дисплей даёт максимально полную информацию о внутренней конструкции. Отдельные модели обладают всеми типами индикации, такие приборы дорогостоящие.

ТОП-7 лучших детекторов скрытой проводки

Детектор скрытой проводки – это устройство, предназначенное для безопасного поиска ее в стенах и конструкциях из бетона, дерева и других материалов. Он предназначен для исключения нарушения целостности телефонных, интернет-, силовых кабелей. Его также можно использовать для обнаружения металлических и деревянных конструкций, в зависимости от модели. Основываясь на отзывах опытных пользователей, мы выбрали лучшие детекторы электропроводки, которые вы можете купить, не сомневаясь в их качестве и функциональности.

Содержание

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП входит продукция 7 самых известных брендов, заслуживших доверие покупателей:

• Rexant Российская торговая марка, под которой разъёмы , расходные материалы и инструмент китайского производства, предназначенные для создания кабельных сетей. Фирма также производит счетчики и сигнализаторы для обнаружения скрытой проводки в стенах. Работают в автоматическом режиме, оповещают об обнаружении звуковым и цифровым сигналом, весят немного (около 150 г).
• Precision Mastech Enterprises Co. Гонконгский производитель измерительного оборудования различного назначения. Его тестеры интересны тем, что не повреждают изоляцию и даже обнаруживают неисправную проводку. С их помощью вам не придется ломать стены во время ремонтных работ, результаты выводятся на экран с помощью звукового сигнала. Локаторы фирмы компактны и долго работают от одного комплекта батареек.
• Duwi Польская компания, производящая электрооборудование и различные счетчики. Его устройства универсальны и используются для обнаружения как проводки под напряжением в стенах, так и различных металлов. Детекторы скрытой проводки этой фирмы отличаются большой глубиной обнаружения (около 30 мм), наличием нескольких режимов работы и удобным экраном для чтения.
• Зубр — Российский производитель электрического, бензинового, сварочного оборудования. Сигнализаторы скрытой проводки этой фирмы обнаруживают ее на глубине 40 мм. Они удобны в использовании благодаря подсветке экрана, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).

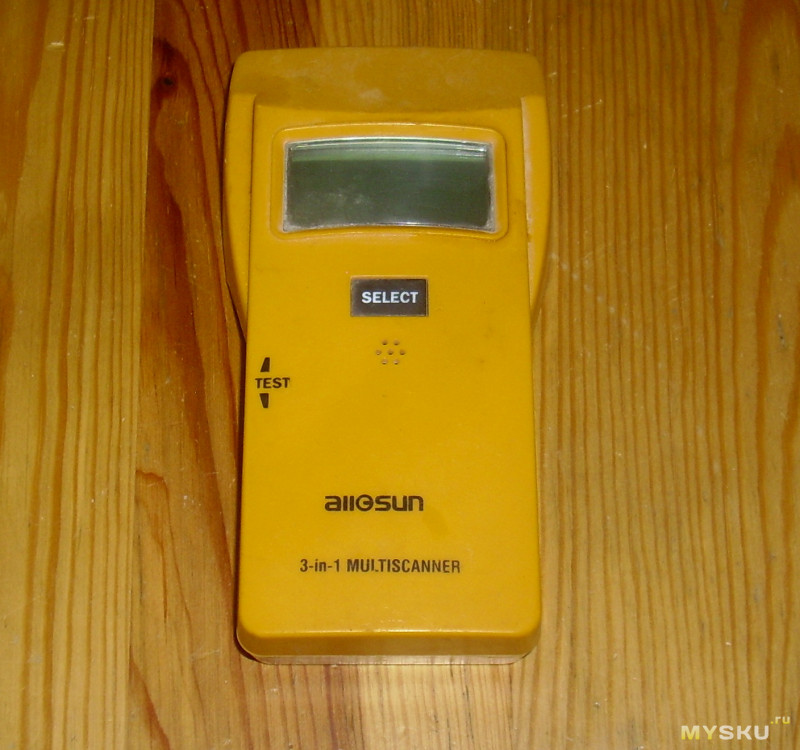

• Allsun Китайская компания по производству измерительных приборов. Его искатели скрытой проводки имеют глубину обнаружения примерно 50 мм и работают в широком диапазоне температур — от -7 до +40°С. Их вес около 150 г, корпус выполнен из пластика, питаются они от батареек, которые обычно входит в комплект. Сканеры обнаруживают силовые кабели переменного и постоянного тока.
• Элтес — Украинский научно-технический центр, выпускающий электроизмерительные приборы с 2001 года. Его сигнализаторы имеют широкий диапазон чувствительности, от 1 до 4 градаций и вариант самоконтроля, имеют малый вес (около 250 г ) и имеют срок службы около 10 лет. С помощью сканеров компании обнаруживаются не только скрытые провода, но и обрывы кабеля, перегоревшие предохранители.
• Bosch Немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании легко управляются одной кнопкой; обнаруживают не только электропроводку, но и металлы (цветные и черные). Они сканируют стены глубиной до 7 см и имеют гарантию до двух лет.

Рейтинг лучших детекторов скрытой проводки

При составлении рейтинга мы выбирали детекторы проводки как по отзывам покупателей, так и исходя из технических характеристик товара. Параметры выбора:

• Простота управления;
• Максимальная глубина сканирования;
• Точность показаний;
• Размеры и вес;
• Тип проводки — напряжение переменного и/или постоянного тока;
• Область применения;
• Удобство дисплея;
• Качество световой и звуковой индикации;
• Чувствительность и возможность ее регулировки;
• Срок гарантии.

Также на выбор повлияли такие факторы, как универсальность приборов, возможность обнаружения цветных и черных металлов, их пригодность для профессионального использования и доступная стоимость. Все модели представлены в трех ценовых сегментах.

Лучшие недорогие детекторы скрытой проводки

Из 9 популярных моделей индикаторов бюджета скрытой проводки были выявлены 3 самые популярные. Их выбор основывался на положительных отзывах, надежности, доступности и узнаваемости сканеров.

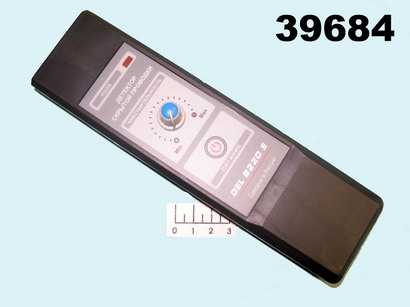

DSL-8220S

Детектор DSL-8220S — простой и надежный прибор, позволяющий найти фазный провод на глубине до 20 мм. Прибор имеет водонепроницаемый корпус и оснащен звуковыми и световыми индикаторами обнаружения, что позволяет своевременно среагировать на находку. Для более точного результата есть возможность ручной настройки чувствительности. Основная область сканера — вся передняя часть кузова. Сигнализатор длительное время работает от батарейки «Крона». Схема его работы предполагает, что в качестве антенны используется корпус устройства.

Преимущества

• Легкий и компактный, размеры — 195х50х20 мм;
• Простота в эксплуатации;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабели разных типов — антенные, телефонные, силовые.

недостатки

• При частом использовании теряется в производительности и требует калибровки.

Устройство DSL-8220S производится в Китае и в Российской Федерации. Большинство пользователей хорошо отзываются о моделях российской сборки и рекомендуют приобретать только их. Также при эксплуатации сканера было замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B представляет собой компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно находить скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и идентифицировать кабели с переменным напряжением от 12 до 600 В. Прибор можно использовать и как направленный металлоискатель, но глубина обнаружения здесь уменьшено до 2,5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При его снижении фаза и ноль в розетке определяются без проблем.

Преимущества

• Легкий и компактный, выполнен в виде фломастера;
• Простота использования;
• Многофункциональный;
• Два рабочих режима;
• Находит оборванную проводку;
• Большой диапазон поиска;
• Доступная стоимость.

недостатки

• Не сохраняются настройки после выключения тестера;
• Не предназначен для профессионального использования.

Электроискатель MS8902B зарекомендовал себя как простой и многофункциональный прибор для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва проводов, так как сигнал сканера направлен на остальные кабели и всю «оплетку» проверяемых колец проводки.

Duwi 26032 5

… Протестировав прибор Duwi 26032 5, мы убедились в его способности находить обычные провода, кабели под напряжением и даже арматуру в стене. Несколько разочаровал маленький радиус поиска до 15 мм. Но в целом прибор вполне может предотвратить поражение электрическим током при ремонтных работах и ​​полностью оправдывает затраченные на него средства…

Экспертное заключение

Тестер Duwi 26032 5 — малогабаритный прибор, с помощью которого можно определить местонахождение скрытых конструкций из черного и цветного металла и электропроводки. Этот детектор актуален, когда он находится на глубине 30 мм и должен быть под напряжением. Для поиска незапитанных элементов сети есть режим металлоискателя, но в этом случае глубина уменьшается до 24 мм. Прибор оснащен регулятором уровня чувствительности; при обнаружении подается как звуковой, так и световой сигнал.

Преимущества

• Удобно держать в руке;
• Широкий спектр применения;
• Масса 0,2 кг;
• Работает от одной батарейки длительное время;
• Простота использования
• Недорогой.

недостатки

• Малая область поиска.

Лучшие детекторы скрытой проводки в среднем ценовом диапазоне

В среднем ценовом сегменте рассматривалось 8 моделей. По результатам тестирования и анализа отзывов покупателей было выбрано 2 самых качественных прибора для обнаружения скрытой электропроводки. Они оснащены ЖК-дисплеями, имеют большую глубину поиска и позволяют находить не только провода, но и конструкции из различных материалов.

Провод и металлоискатель Зубр, LCD дисплей, автокалибровка

Уникальность данного сканера заключается в возможности обнаружения не только металлических изделий и электропроводки в стенах, но и поиска дерева. Обследует стены и конструкции с помощью ультразвуковых эхолотов, что гарантирует низкий процент ошибок в результатах и ​​позволяет определять искомые объекты на глубине 50 мм для кабелей, 38 мм для арматуры и 19 мм (дерево). Благодаря ему при ремонте гарантируется целостность скрытых конструкций и исправность строительного инструмента.

Преимущества

• Удобная форма;
• Разноцветные индикаторы в зависимости от типа обнаруживаемых объектов;
• Автоматическая калибровка;
• Подходит для профессионального использования;
• Сила сигнала в процентах от проводов под напряжением.

недостатки

• Не очень громкий звук сигнала;
• Малый угол обзора дисплея.

Многие пользователи отмечают внешнее сходство этого идентификатора проводки с детекторами ADA Wall Scanner 80 A00466 и Elitech D 80. В отзывах он признан качественным, функциональным и удобным в использовании.

TS79 Stud Finder

Мультисканер TS79 — универсальный детектор, используемый в строительной отрасли для обнаружения проводов переменного тока, металлических предметов: гвоздей, штифтов, распорок и деревянных конструкций. Глубина поиска различается в зависимости от типа обнаруживаемого материала и составляет 50 мм, 30 мм и 18 мм соответственно. Производитель уменьшил количество элементов управления, что значительно упрощает его использование, а результаты быстро выводятся на жидкокристаллический дисплей.

Преимущества

• Простота использования;
• Удобно лежит в руке;
• Широкий диапазон поиска;
• Несколько режимов сканирования;
• Имеется функция автоматического отключения.

недостатки

• Не сможет обнаружить обрыв провода под изоляцией.

Судя по отзывам, TS79 Stud Finder — это качественный и простой в использовании прибор. Но некоторые пользователи отмечают, что он дает более точные данные при поиске проводов под напряжением, а вот при работе без фазы возникают сложности.

Лучшие извещатели скрытой проводки премиум-класса

2 извещателя скрытой проводки ниже выбраны из 5 самых популярных устройств премиум-класса. Эти устройства обладают широким набором функций и часто используются для профессиональной работы.

E121 Woodpecker

Сигнализатор E121 Woodpecker — это простое в использовании устройство, предназначенное для профессионального использования. Детектор работает по электростатическому принципу и позволяет не только обнаруживать скрытую проводку, но и выявлять устройства с обрывом на землю, проверять исправность предохранителей, плавких предохранителей, определять обрыв в проводах под напряжением. На передней панели устройства есть 4 кнопки выбора чувствительности, увеличивающие шансы на успешное обнаружение объекта.

Преимущества

• Понятный в управлении;
• Быстро находит провода;
• Наличие световой и звуковой индикации;
• Хорошая глубина поиска — до 50 мм;
• Возможность регулировки уровня чувствительности.

недостатки

• Предназначен в основном для поиска проводов под напряжением.

По отзывам пользователей, детектор дятел Е121 — качественный и надежный прибор, четко справляющийся со своей прямой функцией — обнаружение скрытой проводки.

Bosch GMS 120 Professional

Профессиональный искатель скрытой проводки Bosch GMS 120 быстро и эффективно обнаруживает их под напряжением и частотой тока 50 Гц. Сканер также позволяет установить расположение не обозначенных на чертежах труб, фитингов, металлических профилей, деревянных деталей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его удобным в использовании и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения безопасной зоны сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в сумерках и условиях плохой освещенности.

Преимущества

• Компактные размеры;
• Хорошо «видит» провода;
• Многофункциональный;
• Простое и понятное управление;
• Аккумулятор в комплекте;
• Имеется отверстие для маркировки;
• Можно отключить звуковой сигнал.

недостатки

• Высокая цена.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет в основном положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может неточно определить местонахождение проводов под плиткой. Однако эти условия поиска вызывают трудности практически для всех идентификаторов постинга.

Какой детектор скрытой проводки лучше купить?

Особое внимание следует уделить глубине поиска прибора скрытой проводки. Для обычного ремонта квартиры большие показатели не нужны, но для качественной профессиональной работы лучше выбрать сигнализатор с максимальным уровнем чувствительности. Одни тестеры видят только провода под напряжением, а другие различают не только проводку, но и арматуру, крепеж, деревянные и металлические конструкции.

По окончании рейтинга можно сделать следующие выводы:

• Самая бюджетная, но в то же время качественная модель детектора MS8902B Mastech.
• Сигнализатор Duwi 26032 5 считается одним из самых компактных и удобных в использовании.
• Сигнализатор DSL-8220S качественно находит провода на значительной глубине.
• Детектор Бизон имеет широкий диапазон обнаружения и возможность определять не только электропроводку, но и расположение деревянных и металлических конструкций.
• Если основной целью является поиск металлических предметов и крепежа, то TS79мультисканер справится с этой задачей.
• Прибор E121 Woodpecker сможет точно определить местонахождение любого провода под напряжением.
• Для профессиональных работ любой сложности подойдет сигнализатор Bosch GMS 120 Professional.

Принимая решение о том, какой детектор скрытой проводки купить в итоге, в первую очередь следует определиться с бюджетом, а уже потом выбирать подходящую по характеристикам модель в нужном ценовом сегменте.

Как найти провода и кабели, спрятанные в стенах или за потолками

Во многих домах провода или кабели спрятаны внутри стен, за потолками, под полами или в других труднодоступных местах, которых там быть не должно. Эти скрытые кабели могут вызвать всевозможные проблемы: от падения с лестницы или спотыкания о предметы, когда вы этого не ожидаете, до коротких замыканий и пожаров, если они не будут устранены своевременно. Это руководство покажет вам, как найти провода или кабели, спрятанные в стенах или за потолками, и что делать с ними, как только вы их найдете.

Используйте Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator: доступный и простой метод

Поиск скрытых проводов и кабелей может быть сложной задачей, но профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 позволяет сделать это легко и доступно. Локатор посылает электромагнитные волны, которые отражаются от закопанных предметов и возвращаются со слышимым звуком.

Глубина, на которой находится предмет, измеряется временем, которое требуется, чтобы звук вернулся к вам. Устройство было разработано специально для обнаружения всех видов подземных кабелей, проводов, трубопроводов и металлических предметов, находящихся под землей, таких как трубы, стержни и т. д. Удивительно, как много информации можно найти с помощью этого устройства.

Имеет два режима, которые позволяют выбирать между ручным и автоматическим режимами. Вы можете настроить его частоту одним нажатием кнопки. В локаторе используется передовая сенсорная технология, которая обеспечивает точное определение дальности. Кроме того, это устройство оснащено ЖК-дисплеем, который показывает мощность сигнала и расстояние, а также показывает срок службы батареи.

Одной из особенностей, которая отличает этот продукт от других на рынке, является его способность обнаруживать кабели, пока они еще находятся под землей. При использовании других детекторов, когда вы находитесь достаточно близко к чему-либо под землей (например, к кабелю), вы услышите громкий звуковой сигнал, в отличие от низких звуковых сигналов этого детектора.

Этот локатор проводов также водостойкий и имеет прочную конструкцию, так что он может выдержать все, что на него бросят. Он поставляется с высококачественным футляром для удобного хранения, двумя батареями AA для использования сразу после распаковки, руководством пользователя для быстрой справки и даже защитным экраном для защиты от грязи и пыли. Мы рекомендуем это устройство всем, кому необходимо найти провода или кабели в стенах или потолках, не зная заранее, где они расположены.

Многим людям нравится его использовать, потому что им не нужно часами копаться на четвереньках, просто чтобы получить смутное представление о том, что там внизу. С NF-826 я точно знаю, где проходят мои кабели, без какого-либо специального оборудования или опыта. Если вы ищете что-то простое, доступное и точное, то этот инструмент вам тоже отлично подойдет.

Просто подключите его к розетке и начните сканирование. Сканирование занимает не более 20 минут. Модель 826 также имеет встроенный таймер, так что вам никогда не придется беспокоиться о том, что батарея разрядится. Просто установите таймер и продолжайте свой день, зная, что когда назначенное время пройдет, вы получите уведомление.

Вы можете использовать эту функцию, если хотите избежать ложных срабатываний или если вам нужно определить конкретную область. Когда кому-то нужно найти новую проводку или кабели для установки, это устройство избавит их от необходимости разрывать пол, стены и потолки. Представьте, что вы можете найти подземные линии внутри здания, ничего не повредив.

Инспекционная камера

Если вы ищете провода или кабели, спрятанные в стенах или за потолками, инспекционная камера может оказаться ценным инструментом. Вставляя камеру в небольшие отверстия, вы можете получить четкое представление о том, что находится за стеной, не прибегая к демонтажу.

Камера также идеально подходит для труб и воздуховодов, расположенных в труднодоступных местах, куда трудно добраться руками. При работе с большими зданиями это отличный способ снизить затраты за счет минимизации времени, затрачиваемого на физическое исследование.

Осмотрев местность, вы можете решить, что было бы лучше вырезать открытые участки стены, чтобы не было никакой двусмысленности относительно того, что за ней. Хотя вырезание участков стены не всегда необходимо, если что-то кажется неправильным, например, электрические кабели, проходящие через них, а не внутри них, вам нужно иметь более подробное представление о том, что происходит.

Вырезание этих участков позволит вам осмотреть всю территорию и при необходимости произвести ремонт. Вам нужно будет работать быстро, потому что, как только вы прорежете часть стены, изоляция, скорее всего, начнет высыпаться на пол. Еще одна вещь, которую следует учитывать при принятии решения о том, следует ли вырезать участки стены, — это безопасность.

Например, если вы обнаружите оголенную проводку, идущую от розетки над дверным проемом и проходящую через отверстия в гипсокартоне, прежде чем подняться к потолку, где они встречаются с другими незащищенными проводами, может быть безопаснее просто оставить вещи поскольку они вместо того, чтобы рисковать потенциальным поражением электрическим током, удаляя участки гипсокартона.

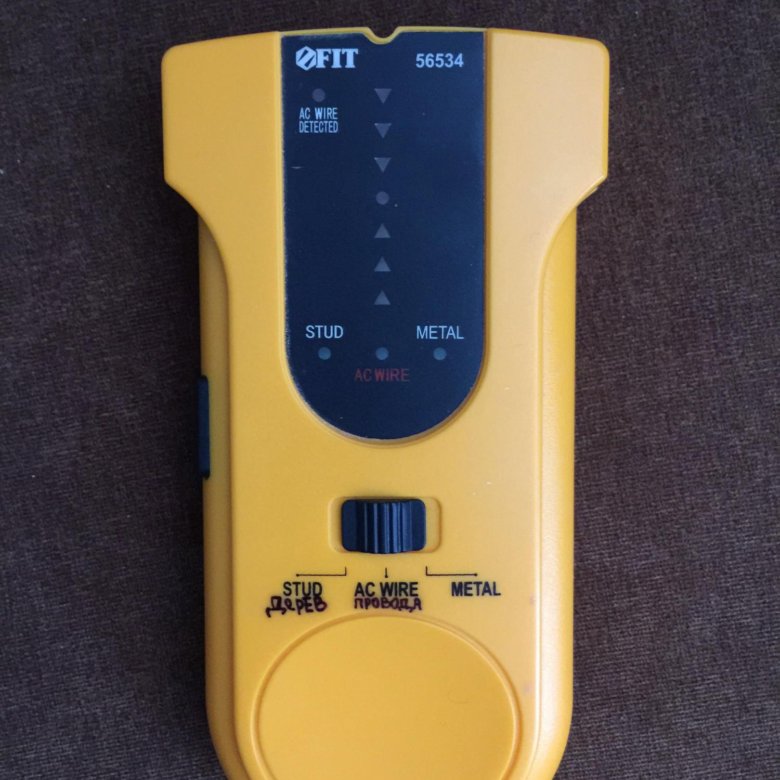

Магнитный или электронный искатель шипов

Если вы ищете провода, спрятанные за стенами или потолками, вам может пригодиться искатель шпилек. Искатели шипов бывают двух основных типов: магнитные и электронные. Магнитные искатели стержней работают, обнаруживая предметы из черного металла, такие как гвозди и шурупы, используемые для крепления гипсокартона к деревянным элементам каркаса.

Электронные искатели шипов обнаруживают металлические предметы с помощью электромагнитных датчиков. Лучший тип искателя шипов для ваших нужд будет зависеть от того, что вы ищете и где он находится.
Чаще всего магнитный искатель используется для поиска кабелей, которые были приклеены к стене, но неправильно установлены внутри электрической коробки.

Иногда вы даже увидите такого рода прокладки кабелей, когда они проходят через отверстия в стене или потолке. Преимущество использования магнитных искателей по сравнению с электронными заключается в том, что они намного дешевле, чем их более чувствительные аналоги.

С другой стороны, если вы ищете кабель глубоко в полости стены за электрическими коробками, вам лучше приобрести электронный искатель шипов, потому что он обеспечивает более точные показания.

Помните, что оба типа искателей гвоздей не будут работать, если нет какого-либо проводника, который может включать в себя проводку, трубопровод, кабелепровод или каналы кондиционирования воздуха. Следует также отметить, что во многих случаях вам вообще не понадобится искатель шпилек — например, при попытке найти проводку внутри электрической распределительной коробки.

Наборы тонов и зондов

Один из способов найти провода или кабели, спрятанные в стенах или за потолком, — это использовать звуковой сигнал и набор зондов. Этот комплект издает тон, который может быть обнаружен зондом, который затем используется для обнаружения провода. Чтобы использовать комплект тонального сигнала и зонда, сначала определите общую область, где находится провод.

Затем прикрепите тон-генератор к одному концу провода и включите его. Затем перемещайте щуп, пока не услышите звуковой сигнал, указывающий на то, что вы нашли провод. Затем, используя тон-генератор в качестве ориентира, удалите все препятствия между датчиком и кабелем.

Теперь, когда между двумя устройствами нет препятствий, поместите их вместе, чтобы они издавали слышимый звук при сближении. Обнаружив провод с помощью щупов, продолжайте следовать за ним, пока не доберетесь до его источника — другого конца провода.

Как только вы нашли источник, либо отсоедините провод, если он не нужен для каких-либо электромонтажных работ, либо определите, какой цветовой схеме соответствует каждая сторона провода (обычно красный и черный).

Если одна сторона провода явно красная, а другая явно черная, соедините эти две стороны вместе. Если обе стороны красные или обе стороны черные, обратитесь за консультацией к электрику. Наборы тонального сигнала и зонда недороги и просты в использовании, но убедитесь, что вы приобрели соответствующий набор для типа провода, который вам нужно найти. Например, в люминесцентном освещении используется более одного типа системы проводки.

Датчики | Бесплатный полнотекстовый | Датчик для обнаружения обрыва стальных тросов на основе принципа магнитной концентрации

1. Введение

Стальные тросы имеют важное применение в подъемных работах, вантовых мостах, металлургии, лифтах и ​​т.д. Они получили широкое распространение благодаря высокой прочности, малому весу, надежности и экономичности [1]. Так как проволочные канаты обычно работают в суровых условиях, хотя и страдают от различных видов повреждений, таких как обрыв проволоки и износ, что влияет на безопасность производства и даже угрожает жизни рабочих [2]. Во избежание несчастных случаев в машиностроении обычно используются ручная проверка и регулярная замена. Однако ручная проверка отнимает много времени и сил, а регулярная замена обычно приводит к большим экономическим потерям. Согласно опросу, более 70% замененных стальных канатов все еще имеют первоначальную прочность на разрыв [3]. Поэтому разработка научных и эффективных устройств для проверки стальных канатов имеет большое значение.

Существует два типа дефектов стальных канатов: потеря площади металлического сечения (LMA) и локальный дефект (LF), причем обрыв проволоки является наиболее типичным результатом LF. Среди различных методов неразрушающего контроля метод рассеяния магнитного потока (МРЛ) является наиболее экономичным и эффективным для обнаружения обрыва провода [4,5,6,7,8]. Основной принцип метода MFL показан на рисунке 1, где постоянный магнит намагничивает часть троса до насыщения, а между тросом, магнитом и ярмом образуется замкнутая магнитная цепь. При отсутствии повреждений большая часть линий магнитной индукции проходит внутри троса. Когда есть повреждение, такое как обрыв провода, магнитное сопротивление поврежденного места увеличивается, и часть линии магнитной индукции просачивается, образуя MFL. Магниточувствительные элементы размещаются между полюсами магнита для восприятия сигнала MFL. Состояние троса можно определить по полученному сигналу.

На протяжении десятилетий многие специалисты и ученые проводили множество исследований по разработке датчиков обнаружения повреждений на основе метода MFL [9,10,11,12,13]. Цао Ю.Н. и другие. В работе [9] предложен подход к обнаружению НЧ стальных канатов с использованием кольцевой решетки компонентов Холла. Сеть обратного распространения (BP) используется для классификации неисправностей. Этот метод позволяет дифференцировать степень и ширину локальных дефектов. Чжан Дж. и соавт. [10] применили датчик гигантского магнитосопротивления (GMR) для обнаружения LF и LMA троса. Благодаря использованию сжатой вейвлет-фильтрации и нейронной сети BP повышается точность и надежность датчика MFL. Wu B. [13] разработал датчик MFL на основе туннельного магниторезистивного устройства. Для датчика обнаруживается глухое отверстие размером 0,3 мм как по глубине, так и по диаметру. Осевое разрешение до двух соседних вырезов шириной 0,2 мм датчика MFL на основе TMR может быть менее 2,5 мм. Однако расположение кольцевых массивов холловских компонент, несомненно, усложняет обработку сигналов. Использование магниторезистивных датчиков может повысить чувствительность датчика, но его трудно применять для реальных проверок из-за требований микронного уровня отрыва [13]. Таким образом, разработка простого и эффективного датчика, который можно было бы применять для обнаружения в реальной технике, всегда была проблемой для мониторинга состояния стальных канатов.

Технология магнитного обнаружения концентрации обеспечивает новое направление для развития датчиков MFL. Обнаружение проволочных тросов обычно требует установки множества магниточувствительных элементов. Особенно для проволочных канатов большого диаметра обычно требуются десятки магнитных датчиков, что значительно увеличивает сложность обработки сигнала на более позднем этапе. Принцип магнитного сосредоточения позволяет реализовать обнаружение отсутствия утечек в проволочных канатах большого диаметра с помощью небольшого количества магниточувствительных элементов [14,15]. Канг и др. В работе [14] проведен теоретический анализ возможности магнитного концентрирующего детектирования. Расчетным путем доказано, что магнитный концентратор может собирать МПС и направлять его в холловскую составляющую через перемычку между концентраторами для осуществления сбора слабого потока рассеяния. В то же время он может устранить шум формы волны пряди тросов и улучшить отношение сигнал-шум сигнала MFL. Ван и др. В работе [15] проанализированы характеристики магнитных концентраторов при сборе МПС методом конечных элементов и предложена структура, подходящая для сбора магнитного потока рассеяния. Структура была проверена экспериментально, что в дальнейшем способствовало развитию магнитного концентрирующего детектирования.

В данном исследовании датчик, состоящий из кольцеобразных магнитов, ярма и магнитного концентратора, предназначен для обнаружения обрыва проволоки стальных тросов. Мы оптимизировали конструктивные параметры кольцевого многоконтурного возбудителя с постоянными магнитами (CMPME) и проанализировали производительность магнитного концентратора по сбору MFL с помощью метода конечных элементов. Наконец, предложенный датчик применяется в эксперименте по обнаружению обрыва провода. Наведенный сигнал MFL можно четко распознать, а отношение сигнал-шум сигнала MFL улучшается с помощью дискретного вейвлет-преобразования (DWT).

Остальная часть статьи организована следующим образом. В разделе 2 описан принцип построения магнитопровода КММЭ и основные положения теории магнитного концентрирующего детектирования. В разделе 3 путем моделирования оптимизируются структурные параметры возбудителя и анализируется производительность магнитного концентратора по сбору МПС. Раздел 4 иллюстрирует экспериментальные настройки, этапы и анализ результатов. Наконец, выводы сделаны в Разделе 5.

2. Теоретическая основа

2.1. Конструктивный принцип CMPME

Окружной многоконтурный возбудитель с постоянными магнитами (CMPME) предназначен для намагничивания троса до насыщения через кольцеобразный магнит. Направление намагниченности кольцевого магнита радиальное. Эта структура может сделать эффект возбуждения более равномерным, и проволочный канат может легче намагничиться до насыщения. Трехмерная структура CMPME показана на рисунке 2а, а двумерная структура показана на рисунке 2b. Его эквивалентная упрощенная магнитная цепь [16] при отсутствии повреждения троса показана на рис. 2в.

На рис. 2в. FM. представляет магнитодвижущую силу магнита; Rδ — магнитное сопротивление воздушного зазора между магнитом и поверхностью троса; RLW — сопротивление воздушного зазора между внутренним и внешним торцами ярма и поверхностью стального каната; RW — магнитное сопротивление намагниченного троса, RL — магнитное сопротивление ярма; Φm — магнитный поток в магните; ΦLW — магнитный поток воздушного зазора между ярмом и поверхностью каната; ΦW — магнитный поток внутри троса. Слабый магнитный поток, просачивающийся в воздух на магнитном полюсе, здесь не учитывается. Согласно закону Кирхгофа для магнитной цепи связь между магнитными параметрами представляется следующим образом:

Для удобства расчета введена магнитная проводимость G. G определяется следующим образом:

Определение уравнений магнитной проводимости каждого участка магнитной цепи аналитическим методом, которые представлены следующим образом:

где Gδ, GW, GL, GLW — магнитная проводимость, соответствующая каждому магнитному сопротивлению. Dmw — расчетный диаметр стального стержня, равный эффективной площади металла стального каната. Как показано на рис. 2b, lm — длина постоянного магнита в осевом направлении троса; δ обозначает воздушный зазор между постоянным магнитом и поверхностью троса; hm представляет собой радиальную толщину магнита; Lm — расстояние между двумя магнитными полюсами; h2 — радиальный зазор между внутренней стороной ярма и поверхностью стального каната; hb – толщина стенки ярма. В зависимости от плотности магнитного потока, которым должен намагничиваться трос, параметры возбудителя с постоянными магнитами можно рассчитать по уравнениям (2)–(7), затем оптимизировать с помощью моделирования и экспериментальных результатов, и, наконец, размер возбудитель определяется.

2.2. Принцип магнитного концентрирующего обнаружения

Магнитное концентрирующее обнаружение реализуется с помощью магнитных концентраторов, изготовленных из материалов с высокой магнитной проницаемостью. Наилучший эффект обнаружения может быть достигнут путем определения подходящей формы и размера концентратора. Рис. 3 представляет собой принципиальную схему [14].

Как видно из рисунка 3, одиночный датчик Холла улавливает составляющую пространственного магнитного потока рассеяния, а его выходной потенциал Холла рассчитывается по уравнению (8):

где KH — постоянная, определяемая характеристиками холловской составляющей; IC — это ток, протекающий в компоненте Холла, а SH — это чувствительная площадь компонента Холла. Таким образом, потенциал Холла напрямую связан с площадью восприятия холловской компоненты, которая связана с магнитным потоком ΦHx,y,z.

Магнитные концентраторы добавлены с обеих сторон чувствительной поверхности компонента Холла, и его размер составляет l × w × h. Магнитный поток Φ1 между двумя концентраторами рассчитывается следующим образом:

Эффект собирания магнитного поля на обоих концах намагничивателя здесь не учитывается. В уравнении (9) S1 представляет собой площадь боковых граней двух концентраторов, параллельную плоскости xoz. Если магнитный поток Φ1 полностью вносится в холловскую составляющую, поскольку S1 больше, чем SH, соответственно увеличится потенциал Холла, что, в свою очередь, повысит силу сигнала МПС.

3. Анализ структуры датчика методом конечных элементов

Как один из самых популярных численных методов в настоящее время, метод конечных элементов (МКЭ) широко используется при моделировании магнитного поля [17,18,19]. ]. В этой статье исследуются структурные параметры CMPME и анализируется производительность магнитного концентратора по сбору магнитного потока рассеяния с помощью FEM.

3.1. Моделирование основных параметров CMPME

CMPME в этой статье спроектирован на основе проволочного каната диаметром 24 мм. Параметры возбудителя, которые необходимо определить, показаны на рис. 2б. Воздушный зазор δ и осевое расстояние Lm являются наиболее важными параметрами, влияющими на эффект возбуждения [20,21]. Из уравнения (4) можно узнать, что при неизменных других параметрах магнитная проводимость Gδ. будет уменьшаться вместе с увеличением воздушного зазора δ. Согласно уравнению (3), магнитосопротивление Rδ увеличится, что приведет к большему падению магнитного потенциала. Следовательно, магнитная энергия не может быть эффективно использована для намагничивания троса. Однако слишком маленький воздушный зазор не способствует прохождению троса через датчик в процессе обнаружения. Для минимизации падения магнитного потенциала и с учетом проходимости троса оптимальным для конструкции датчика является δ = 2 мм. По принципу легкого веса радиальная толщина магнита hm = 10 мм и толщина стенки ярма hb = 5 мм. В связи с необходимостью размещения детектирующих элементов в возбудителе выбран h2 = 30 мм.

Чтобы обеспечить хороший эффект обнаружения, проволочный трос должен быть намагничен до состояния насыщения, и в случае повреждения может быть создан достаточный магнитный поток рассеяния [4]. Кривая намагничивания троса диаметром 24 мм, измеренная лабораторным прибором, представлена ​​на рис. 4. Из рисунка видно, что необходимо обеспечить, чтобы плотность магнитного потока В троса была не менее 2,5 Тл.

Длина постоянного магнита lm = 20 мм и расстояние между двумя магнитными полюсами Lm = 160 мм, которые рассчитываются по уравнениям в разделе 2.1. Для достижения идеального эффекта намагничивания установите lm = 15 мм, 20 мм, 25 мм и 30 мм соответственно, а остальные размеры не изменяйте. Создается и моделируется трехмерная модель. На рис. 5 представлен результат. Абсцисса представляет осевое положение троса, точка координаты 0 является центром осевого направления возбудителя, координата 0 также является осевым центром намагниченного троса (то же самое ниже). Ордината представляет плотность магнитного потока троса. Когда lm мало, трос не может намагничиваться до насыщения, особенно в среднем положении, плотность магнитного потока троса значительно снижается. Здесь обычно требуется размещать магниточувствительный элемент, что повлияет на эффективность обнаружения. Когда lm увеличивается, плотность магнитного потока троса также увеличивается. При lm = 25 мм плотность магнитного потока в тросе достигает 2,5 Тл и более. Однако, если lm продолжает увеличиваться, плотность магнитного потока проволочного каната изменяется незначительно. Это происходит потому, что трос достиг насыщения. Поэтому принять lm = 25 мм – наиболее подходящий вариант.

На поверхности троса интенсивность магнитного потока постепенно уменьшается от двух магнитных полюсов к середине датчика, образуя переходный участок намагниченности, как показано на рисунке 6. Если расстояние между полюсами достаточно велико, в середине возбудителя будет образовываться участок однородной намагниченности с нулевым магнитным потоком. Это значительно облегчит обнаружение магнитного потока рассеяния. Однако из рациональности конструкции невозможно сформировать абсолютно однородный участок намагничивания. Только соответствующее расстояние между магнитными полюсами может быть установлено для формирования относительно однородной секции намагничивания. Если расстояние между магнитными полюсами слишком мало, магнитный поток будет проходить через поверхность троса, что повлияет на эффект обнаружения. Между тем, слишком большое расстояние между магнитными полюсами приведет к большему весу датчика. Поэтому очень важно выбрать подходящее расстояние между магнитными полюсами.

Оставив lm = 25 мм и другие размеры без изменений, установите Lm = 140 мм, 150 мм, 160 мм, 170 мм и 180 мм соответственно. Результаты моделирования показаны на рис. 7. Из графика видно, что участок однородного намагничивания становится все более и более очевидным с увеличением Lm. Кроме того, плотность магнитного потока в среднем положении меньше, а флуктуация меньше, что указывает на то, что линии магнитной индукции более однородны. Когда здесь происходит повреждение, сигнал MFL в меньшей степени подвергается влиянию исходного магнитного потока. Однако длина троса, намагничиваемого возбудителем, увеличивается с увеличением Lm, что приводит к тому, что часть троса не достигает насыщения. При Lm = 180 мм плотность магнитного потока троса показана на рис. 8. Видно, что в среднем положении имеется падение, что свидетельствует о том, что трос не насыщен. Следовательно, чтобы обеспечить хороший эффект намагничивания и сформировать максимально однородные сегменты намагниченности, наилучшим выбором является установка Lm = 170 мм.

3.2. Моделирование магнитного концентратора

Конструкция и размеры магнитного концентратора [15] показаны на рис. 9. Концентратор размещается в середине спроектированного датчика и состоит из магнитных собирающих колец и магнитных мостов, оба из которых изготовлены из материала с высокой магнитной проницаемостью, такого как промышленное чистое железо, чернилоотталкивающий сплав и т. д. Когда создается магнитный поток рассеяния, магнитное собирающее кольцо может собирать магнитный поток и передавать его магнитному кольцу с другой стороны. через магнитный мост, и вокруг проволочного каната формируется путь обнаружения в форме шеи. Компонента Холла размещается на перемычке, обеспечивая прохождение большей части потока рассеяния через компонент Холла. Для устранения шума магнитного потока рассеяния между нитями длина магнитного собирающего кольца l должна составлять половину интервала прядей [14]. В данной работе датчик рассчитан на тросы диаметром 24 мм, поэтому l = 12 мм, Δh = 2 мм [14]. Внешний диаметр D1 и внутренний диаметр d1 магнитного собирающего кольца будут определяться в зависимости от отрыва. Датчик смоделирован в соответствии с размерами, указанными выше. Различные параметры магнитного собирающего кольца приведены в таблице 1. Общая модель показана на рисунке 10. Проволочный трос заменен семью стальными прядями в качестве образца для моделирования, и сделан разрыв размером 2 мм × 2 мм × 2 мм. на образце.

Моделирование проводится с магнитными концентраторами или без них соответственно. Компонента Холла расположена непосредственно над трещиной. Плотность магнитного потока холловской компоненты с разным отрывом показана на рис. 11. На рисунке правильные треугольники и перевернутые треугольники представляют случай магнитного концентратора, а квадрат и кружок — отсутствие концентратора. Видно, что плотность магнитного потока холловской компоненты уменьшается с увеличением отрыва. В отсутствие магнитного концентратора плотность магнитного потока, индуцированная холловской компонентой, после повреждения практически не меняется. При наличии магнитного концентратора разница плотности магнитного потока до и после повреждения более заметна. Эта разница легче обнаруживается магнитными датчиками, что свидетельствует о хорошей работе концентратора по сбору сигнала МПС.

Более того, можно обнаружить, что когда отрыв становится больше, разница плотности магнитного потока становится малой независимо от наличия или отсутствия магнитного концентратора. Поэтому отрыв должен быть как можно меньше. Однако, если подъем слишком мал, небольшое изменение троса в осевом центре датчика будет иметь большое влияние на эффект обнаружения. На самом деле многие физические факторы могут вызвать колебание троса примерно на 2–3 мм [21], поэтому отрыв нельзя задавать слишком маленьким. Как видно из рисунка 11, при расстоянии 4 мм сохраняется хорошее разрешение до и после повреждения в случае использования магнитного концентратора. Следовательно, отрыв в этой статье равен 4 мм, что означает D1 = 42 мм, d1 = 32 мм.

Исследован эффект обнаружения магнитного концентратора при изменении угла между компонентой Холла и повреждением. Когда компонент Холла находится непосредственно над повреждением, а повреждение и компонент Холла находятся ближе всего друг к другу, угол определяется как 0°; Когда радиальное расстояние между повреждением и компонентой Холла является самым дальним, оно определяется как 180°. Каждое изменение угла составляет 30°, а отрыв составляет 4 мм. Результат моделирования представлен на рисунке 12. Без магнитного концентратора плотность магнитного потока максимальна, когда угол равен 0°. Значение уменьшается постепенно с изменением угла. Когда угол превышает 120°, плотность магнитного потока холловской компоненты почти равна значению без повреждений, что показывает, что холловская составляющая практически не воспринимает магнитный поток рассеяния, создаваемый повреждением. При наличии концентратора плотность магнитного потока холловской компоненты мало меняется при изменении угла, и разница находится в основном в пределах 0,4 мТл. Это показывает, что магнитный концентратор имеет хорошие характеристики по сбору МПС, и на него практически не влияет угол между элементом Холла и повреждением. В целом, сбор магнитного потока рассеяния во всем окружном направлении может быть реализован с помощью магнитного концентратора и небольшого количества компонентов Холла, а обработка сигнала может быть упрощена.

4. Эксперимент и обсуждение

4.

1. Датчик, основанный на принципе магнитной концентрации

Структура конфигурации предлагаемого датчика показана на рисунке 13а. Когда датчик объединен, диаметр датчика составляет 94 мм, а общая длина — 220 мм. Вся конструкция разделена, что удобно при установке. Кольцевой постоянный магнит NdFeB35 используется для намагничивания троса, магнитные свойства NdFeB35 представлены в таблице 2. Направление намагничивания магнита радиальное. Магнитное собирающее кольцо также выполнено в виде полукольца. На каждую пару полуколец устанавливается по одной перемычке, и на каждой перемычке размещается одна компонента Холла. Материал магнитного токосъемного кольца и ярма — техническое чистое железо ДТ4. Постоянный магнит, ярмо и магнитное собирающее кольцо встроены в нейлоновую втулку. Когда датчик объединен, две половины магнита объединяются в единое кольцо для намагничивания стального троса, а магнитное собирающее кольцо объединяется для сбора MFL. Печатная плата (PCB), показанная на рисунке 13b, предназначена для предварительной обработки исходного сигнала. Компонент Холла и печатная плата соединены проводными клеммами. PCB подает питание на компонент Холла. Компонент Холла имеет статическое выходное напряжение, поэтому на печатной плате есть функция обнуления. Когда нет повреждений, выход всей цепи равен нулю путем регулировки скользящего реостата. На плате имеется двухкаскадная усилительная схема с увеличением в 100 раз, а выходное напряжение платы представляет собой сумму выходов двух компонентов Холла.

На рис. 14 показана система сбора данных. Выходной сигнал компонента Холла обрабатывается печатной платой и затем подключается к интегрированной плате сбора данных PXI-6281 через распределительную коробку сигналов NI SCB-68. Плата сбора данных имеет программируемый фильтр нижних частот, который обладает хорошей способностью подавлять явление частотного наложения во время процесса сбора данных. Карта сбора данных может преобразовывать сигнал напряжения в цифровой сигнал. Программа регистрации LabVIEW используется для регистрации сигнала, и сигнал отображается в режиме реального времени на мониторе.

4.2. Экспериментальный процесс

Оцинкованный трос 6 × 24 + FC диаметром 24 мм предназначен для обнаружения обрыва проволоки, диаметр проволоки составляет 1,1 мм, а общая длина троса составляет 5350 мм. Пять оборванных проволок, расположенных в разных положениях по окружности, изготовлены вручную на поверхности троса. Расстояние между оборванными проводами сохраняется равным 250 мм, что немного больше длины предлагаемого датчика (220 мм). Как показано на рисунке 15, количество оборванных проводов составляет от 1 до 5 слева направо на рисунке, а размер разрыва каждого оборванного провода составляет 10 мм.

Как показано на рис. 16, стальной трос помещается на испытательный стенд для проверки стального троса. На обоих концах троса есть пряжки, которые закреплены на обоих концах испытательного стенда. Каркас всей установки изготовлен из алюминиевого сплава, что позволяет избежать влияния на сигналы MFL. Датчик крепится на проволочном тросе и фиксируется двумя заглушками, а затем фиксируется двумя скобами из алюминиевого сплава на подвижном поддоне. На внешнем конце датчика имеется направляющее колесо для обеспечения того, чтобы проволочный трос находился в осевом центре датчика. Плата закреплена на поддоне четырьмя фиксирующими штифтами (рис. 13б), а выходной сигнал платы передается в распределительную коробку по кабелю буксируемой цепи. Тяговая цепь гарантирует, что линия передачи не запутается и не разбросается, а цепь движется вместе с поддоном, чтобы обеспечить стабильность печатной платы. Мобильный поддон приводится в движение двумя направляющими, а обнаружение повреждений проволочного каната может осуществляться движением датчика. Во время эксперимента скорость перемещения датчика составляет 0,25 м/с.

4.3. Экспериментальные результаты и анализ

На рис. 17 показаны экспериментальные результаты, полученные для проволочного каната с рядом оборванных проволок. Абсцисса представляет собой расстояние перемещения датчика на тросе, а ордината представляет собой амплитуду напряжения. Хорошо видно, что в сигнале имеется пять сальтаций. Пять сальтаций соответствуют пяти оборванным проволокам, что свидетельствует о том, что разработанный датчик может идентифицировать от 1 до 5 внешних оборванных проволок троса диаметром 24 мм.

Исходный сигнал имеет шум, создаваемый схемой и внешней средой. Чтобы улучшить отношение сигнал-шум (SNR) сигнала, вейвлет-преобразование используется для шумоподавления сигнала [22,23,24].

В качестве исходного вейвлета выбирается вейвлет Добеши третьего порядка, и выполняется одномерное дискретное вейвлет-преобразование исходного сигнала в среде Matlab. На рис. 18 представлен процесс шумоподавления. Видно, что низкочастотный коэффициент сохраняет характеристики повреждения исходного сигнала, а шум в основном сосредоточен в высокочастотной части. Сигнал реконструируется с использованием низкочастотных коэффициентов, а часть сигнала с высокочастотными коэффициентами отбрасывается. Очевидно, что восстановленный сигнал эффективно удаляет большую часть шума и полностью сохраняет характеристики сигнала обрыва провода, а отношение сигнал-шум сигнала MFL значительно улучшается.

4.4. Комментарий и обсуждение

Приведенные выше результаты показывают, что предлагаемый датчик может распознавать внешние обрывы проволоки троса диаметром 24 мм. Однако мы проверили эффект обнаружения только при определенной длине трещины. Мы не исследовали наименьшую трещину, которую может определить датчик, из-за сложности пробоподготовки. При этом расстояние между оборванными проводами остается постоянным. Ближайшее расстояние между двумя оборванными проводами, которое может распознать датчик, также является важной частью, на которой мы сосредоточимся на следующем шаге.

5. Выводы

Для удовлетворения требований обнаружения повреждений стальных канатов в различных условиях работы предлагается инновационный датчик обнаружения обрывов проволоки, основанный на магнитном концентрирующем принципе.

Чтобы сделать возбуждение более равномерным и трос легче намагничивается до насыщения, в этой конструкции используется CMPME. Влияние двух его параметров lm и Lm на эффект возбуждения анализируется с помощью метода конечных элементов, который обеспечивает основу для оптимизации конструкции возбудителя с постоянными магнитами.

Традиционная матрица датчиков Холла заменена магнитным концентратором. Магнитный концентратор может обеспечить полный сбор рассеяния магнитного потока (MFL) по сравнению с отдельной составляющей Холла, а использование составляющих Холла может быть значительно сокращено, что упрощает последующую обработку сигнала.

Разработанный датчик проверяется в ходе эксперимента. Результаты показывают, что 1–5 внешних оборванных проводов могут быть явно распознаны датчиком, что указывает на превосходную производительность разработанного датчика при контроле дефектов стальных канатов.

Несмотря на то, что датчик, предложенный в этой статье, имеет хорошие характеристики при проверке внешних обрывов проводов, мы еще не исследовали его обнаруживаемые минимальные повреждения и осевое разрешение. Между тем, он не был испытан на другие повреждения стальных канатов, такие как внутренний обрыв проволоки и износ. Кроме того, если датчик может обнаруживать сигналы этих повреждений, необходимо обеспечить соответствующий метод классификации неисправностей в будущей работе.

Вклад авторов

Концептуализация, Ю.З. и Дж. Т.; методология, ЖЖ; программное обеспечение, WX; проверка, W.X., W.Z. и Ю.З.; формальный анализ, Ю.З.; расследование, WX; ресурсы, ЖЖ; курирование данных, YZ; написание – черновая подготовка, Ю.З.; написание-обзор и редактирование, ЖЖ; визуализация, WX; надзор, WZ; администрация проекта, JT; приобретение финансирования, J.T.

Финансирование

Исследование поддерживается Национальным фондом естественных наук Китая в рамках гранта № 51475249.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Ссылки

1. Kim, J.W.; Парк, С. Обнаружение утечки магнитного потока и автоматическое обнаружение повреждений и количественная оценка на основе распознавания образов искусственной нейронной сети для неразрушающей оценки проволочных канатов. Датчики 2018 , 18, 109. [Google Scholar][Green Version]
2. Peng, PC; Ван, К.Ю. Использование гамма-лучей при контроле стальных тросов подвесных мостов. НК E Междунар. 2015 , 75, 80–86. [Google Scholar] [CrossRef]
3. Weischedel, HR; Рэмси, Р.П. Электромагнитные испытания, надежный метод проверки канатов в эксплуатации. НДТ Интерн. 1989 , 22, 155–161. [Google Scholar]
4. Чжан, Дж.; Чжэн, П .; Тан, X. Распознавание обрыва троса на основе остаточной намагниченности с использованием методов EEMD и вейвлета. Датчики 2018 , 18, 1110. [Google Scholar]
5. Gu, W.; Чу, Дж. Преобразователь, состоящий из феррозондовых датчиков для проверки дефектов проволочного каната. IEEE транс. Инструм. Изм. 2002 , 51, 120–124. [Google Scholar] [CrossRef]
6. Лей, Х.М.; Тиан, Г.Ю. Обнаружение обрыва проволоки в стальных лентах с покрытием методом рассеяния магнитного потока. Insight 2013 , 55, 126–131. [Google Scholar] [CrossRef]
7. Weischdel, HR. Проверка канатов в эксплуатации: критический обзор. Матер. оценка 1985 , 43, 1592–1605. [Google Scholar]
8. Джомдеча, К.; Пратипасен, А. Разработка модифицированного электромагнитного основного потока для контроля стальных канатов. NDT&E Междунар. 2009 , 42, 77–83. [Google Scholar]
9. Цао Ю. Н.; Чжан, Д.Л.; Ван, К. Новый электромагнитный метод контроля локальных дефектов стального каната. В материалах международной конференции TENCON, IEEE Region 10, Гонконг, Китай, 14–17 ноября 2006 г. [Google Scholar]
10. Zhang, J.; Тан, X. Количественная проверка остаточной намагниченности обрыва троса на основе измерения сжатия. Датчики 2016 , 16, 1366. [Google Scholar] [CrossRef]
11. Liu, XC; Ван, Ю.Дж.; Ву, Б.; Гао, З .; Он, З. Проектирование массива круговых датчиков MFL на основе туннельного магниторезистивного датчика для обнаружения дефектов в стальном проволочном канате. Дж. Сенс. 2016 . [Google Scholar] [CrossRef]
12. Singh, WS; Рао, BPC; Тирунавуккарасу, С. Гибкая матрица датчиков GMR для испытаний на рассеяние магнитного потока стальных направляющих канатов. Дж. Сенс. 2012 . [Google Scholar] [CrossRef]
13. Ву, Б.; Ван, Ю.Дж.; Лю, XC; Он, К.Ф. Новый датчик MFL на основе TMR для контроля стальных канатов с использованием ортогонального метода испытаний. Умный Матер. Структура 2015 , 24, 075007. [Google Scholar] [CrossRef]
14. Канг Ю.; Сюэ, Х .; Ян, К .; Ян, С. Принцип магнитной концентрации для измерения магнитного потока рассеяния, вызванного обрывом проволоки в тросах. Китай мех. англ. 1993 , 4, 4–6. [Google Scholar]
15. Ван Х.; Тиан, Дж .; Мэн, Г. Модель датчика для обнаружения дефектов в шахтных подъемных тросах на основе магнитной фокусировки. Insight 2017 , 59, 143–148. [Google Scholar]
16. «> Сюй Ф.; Ван, X .; Ву, Х. Метод проверки вантового моста с использованием обнаружения рассеяния магнитного потока: принцип, конструкция датчика и обработка сигналов. Дж. Мех. науч. Тех. 2012 , 26, 661–669. [Google Scholar] [CrossRef]
17. Tse, P.W.; Лю, XC; Лю, ZH; Ву, Б.; Он, К.Ф. Инновационная конструкция для использования гибких печатных катушек в магнитострикционных датчиках продольных волн при контроле стального проката. Умный Матер. Структура 2011 , 20, 055001. [Google Scholar] [CrossRef]
18. Zuoying, H.; Пейвен, К.; Лян, К. Анализ 3D FEM в методе рассеяния магнитного потока. Ndt E Int. 2006 , 39, 61–66. [Академия Google] [CrossRef]
19. Аль-Наеми, Ф.И.; Холл, JP; Моисей, А.Дж. Методы МКЭ-моделирования неразрушающего контроля методом рассеяния магнитного потока для контроля ферромагнитных пластин. Дж. Магн. Магн. Матер. 2006 , 304, е790–е793. [Google Scholar] [CrossRef]
20. «> Хуа, Г.; Ван, Х .; Чен, Ф.Дж.; Лу, Ю.Х.; Сюй, З .; Тиан, Дж .; Чжоу, Б. Б. Улучшение SNR сигнала MFL при дефектоскопии стальных канатов угольных шахт. В материалах 2-го Международного конгресса по обработке изображений и сигналов 2009 г., Тяньцзинь, Китай, 17–19 октября 2009 г.. [Google Scholar]
21. Wang, HY; Чжао, XU; Ганг, Х. Ключевой метод датчика обнаружения проволочных канатов угольных шахт. Мин. науч. Тех. 2009 , 19, 170–175. [Google Scholar] [CrossRef]
22. Chen, SW; Чен, Ю.Х. Аппаратный дизайн и реализация процедуры шумоподавления вейвлетов для предварительной обработки медицинских сигналов. Датчики 2015 , 5, 26396–26414. [Google Scholar] [CrossRef]
23. Лежандр, С.; Массикотт, Д.; Гойетт, Дж.; Бозе, Т.К. Основанный на вейвлет-преобразовании метод анализа ультразвуковых сигналов неразрушающего контроля волн Лэмба. IEEE транс. Инструм. Изм. 2000 , 49, 524–530. [Google Scholar] [CrossRef]
24. «> Риццо П.; ди Скалеа, Ф.Л. Ультразвуковой контроль многопроволочных стальных прядей с помощью вейвлет-преобразования. Умный Матер. Структура 2005 , 14, 685. [Google Scholar] [CrossRef]

Рис. 1. Схема метода MFL.

Рис. 1. Схема метода MFL.

Рисунок 2. Схема CMPME: ( a ) Трехмерная структура; ( b ) Двумерная структура; ( c ) Эквивалентная упрощенная магнитная цепь.

Рис. 2. Схема CMPME: ( a ) Трехмерная структура; ( b ) Двумерная структура; ( c ) Эквивалентная упрощенная магнитная цепь.

Рисунок 3. Схема магнитного концентрирующего детектирования.

Рис. 3. Схема магнитного концентрирующего детектирования.

Рис. 4. Кривая намагничивания троса диаметром 24 мм.

Рис. 4. Кривая намагничивания троса диаметром 24 мм.

Рисунок 5. Плотность магнитного потока тросов с различной длиной магнита.

Рис. 5. Плотность магнитного потока тросов с различной длиной магнита.

Рисунок 6. Изменение плотности магнитного потока от магнитных полюсов до промежуточного положения возбудителя.

Рис. 6. Изменение плотности магнитного потока от магнитных полюсов до промежуточного положения возбудителя.

Рис. 7. Плотность магнитного потока в промежуточных положениях возбудителя с различными Lm

Рис. 7. Плотность магнитного потока в промежуточных положениях возбудителя с различными Lm

Рис. 8. Плотность магнитного потока троса с Lm = 180 мм.

Рис. 8. Плотность магнитного потока троса с Lm = 180 мм.

Рисунок 9. Конструкция и размеры магнитного концентратора.

Рис. 9. Конструкция и размеры магнитного концентратора.

Рисунок 10. Общая имитационная модель.

Рис. 10. Общая имитационная модель.

Рисунок 11. Плотность магнитного потока холловской компоненты при различном отрыве.

Рис. 11. Плотность магнитного потока холловской компоненты при различном отрыве.

Рисунок 12. Плотность магнитного потока холловской компоненты под разными углами.

Рис. 12. Плотность магнитного потока холловской компоненты под разными углами.

Рис. 13. Прототип разработанного датчика: ( a ) Фотографический вид датчика; ( b ) Печатная плата.

Рис. 13. Прототип разработанного датчика: ( a ) Фотографический вид датчика; ( б ) Печатная плата.

Рис. 14. Система сбора данных.

Рис. 14. Система сбора данных.

Рис. 15. Повреждение обрыва провода.

Рис. 15. Повреждение обрыва провода.

Рис. 16. Испытательная установка.

Рис. 16. Испытательная установка.

Рис. 17. Сигнал о повреждении обрыва провода.

Рис. 17. Сигнал о повреждении обрыва провода.

Рисунок 18. Шумоподавление по DWT.

Рис. 18. Шумоподавление по DWT.

Таблица 1. Внешний диаметр и внутренний диаметр магнитного кольца при разном отрыве.

Таблица 1. Внешний диаметр и внутренний диаметр магнитного кольца при разном отрыве.

02

Отрыв	D1	d1
2 мм	38 мм	2 808
3 mm	40 mm	30 mm
4 mm	42 mm	32 mm
5 mm	44 mm	34 mm

Table 2 Свойства постоянного магнита NdFeB35.
