принцип работы и какой лучше выбрать для вытяжки

Содержание:

Принцип работы дефлектора вытяжной вентиляции
Какой дефлектор лучше для вытяжки
Роторные турбины для вытяжной системы
Дефлектор вращающийся ротационный
Дефлекторы Григоровича
Дефлекторы – флюгарки
Дефлектор на вытяжную трубу своими руками
Делаем ротационный дефлектор своими руками
Монтажные работы

Дефлектор это — аэродинамическое устройство, которое устанавливается в верхней точке на выходе из трубы и создает в вентиляционном канале постоянную тягу, защищает трубу от попадания внутрь осадков и мусора. Состоит из: диффузора, зонта или колпака, внешнего цилиндра или корпуса.

Система вентиляции загородного дома должна обеспечивать его нормальную функциональность при любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности проживающих, обеспечения нормального горения тепловых агрегатов и удаления воздуха с пониженным содержанием кислорода из помещения. Для этого создается система вентиляционных каналов, венцом которой является дефлектор на вытяжную трубу.

Дефлекторы предназначаются для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции помещений жилого, хозяйственного или промышленного назначения.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть – изменения направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

Роторные вентиляционные конструкции.
Вращающиеся вентиляционные дефлекторы.
Дефлекторы Григоровича.
Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
Дефлекторы Вольперта.
Н-образные.

Рассмотрим некоторые из них подробнее.

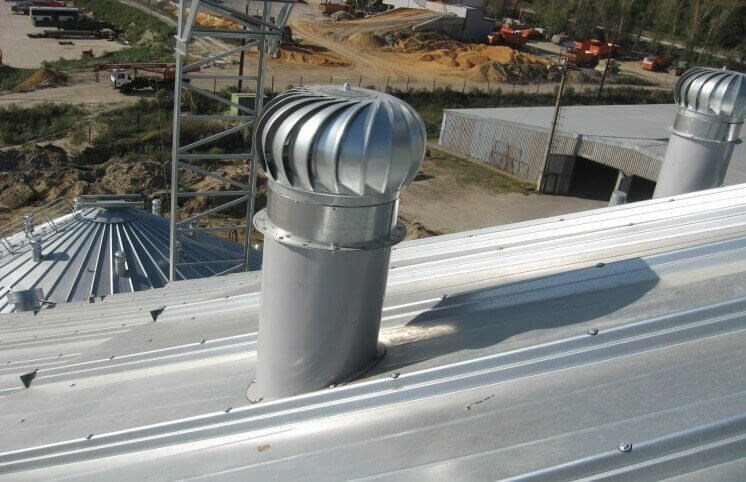

Роторные турбины для вытяжной системы

Это наиболее популярные устройства такого назначения. В сравнении с другими конструкциями их производительность выше на 20-25%.

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

Вращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя не обслуживаемыми подшипниками закрытого типа.

На этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Дефлектор

Смотрите это видео на YouTube

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как объекты для изготовления своими руками. В то же время они довольно эффективны, усиливая тягу в вытяжном канале не менее, чем на 20%.

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

В основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора. В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Необходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на вытяжную трубу своими руками

ДЕФЛЕКТОР ЦАГИ СВОИМИ РУКАМИ. DEFLECTOR OWN HANDS

Смотрите это видео на YouTube

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и потребность в нем. Для обеспечения работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Инструменты которые нам понадобятся в процессе изготовления приспособления:

Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

Киянка деревянная для выполнения жестяных работ.
Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
Заклепочник для установки вытяжных заклепок.

Кернер – для обозначения места сверления отверстий в металлическом листе.
Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
Картон для изготовления выкроек деталей и формирования модели изделия.
Скобочник для скрепления картонных деталей.
Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Как собрать турбодефлектор за 20 секунд? Сборка и разборка дефлектора вентиляции. Дымоход на крышу

Смотрите это видео на YouTube

Размеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности.

Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Турбодефлектор своими руками (Размеры). Roof Ventilation.Ventilation System.

Смотрите это видео на YouTube

Порядок изготовления роторного вентилятора может выглядеть следующим образом:

Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
Нарезать из металлической полосы прямоугольные ламели определенных размеров.
Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников.

В домашнем хозяйстве токарного оборудования, как правило, нет. Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
В отверстия устанавливаются пластмассовые вставки (дюбели).
Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
Категорически запрещено принимать алкоголь в любых количествах.
Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
При производстве работ необходимо использовать страховочный фал.
Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.

Монтаж дефлектора VILPE на металлочерепицу

Смотрите это видео на YouTube

Нужно помнить, что создавая человека, Господь не озаботился комплектованием его запасными частями. Успехов вам!

Дефлектор на вентиляционную трубу. Устройство и принцип действия. Монтаж

Дефлектор для вентиляции – аэродинамическое устройство, устанавливаемое на верху вентиляционного канала (трубы) приточно-вытяжной системы приспособление способствует повышению эффективности воздухообмена. Происходит это как за счет усиления естественной тяги, так и потому, что предотвращается попадание в канал ветровых порывов и всего того, что может заноситься ими или попадать само по себе.

Вентиляционные системы часто оснащают дефлекторами, такие устройства способствуют усилению тяги

Содержание

1 Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции
2 Разновидности вентиляционных дефлекторов
3 Как изготовить и установить вентиляционный дефлектор своими руками

Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции

Рассматривая, что такое дефлектор в вентиляции, видим, что устройство составляется следующими неизменными компонентами:

двумя стаканами цилиндрической формы. Внутренний стакан – ровный, у внешнего цилиндра – расширенная нижняя часть. В верхней части размещаются отбои в форме колец, с помощью которого производится изменение направления воздушного потока. Установка отбоев осуществляется так, чтобы ветровым потоком создавалось разрежение, которое способствует ускоренному вытягиванию газов из вентиляционного канала сквозь пространство между кольцами. Над верхним стаканом закрепляется крышка, которой может придаваться форма зонта, перенаправляющего ветровые потоки;
кронштейнами для крышки;
патрубком.

Обыкновенная схема дефлектора вентиляционного – это комплект, состоящий из:

диффузора, замедляющего атмосферный воздушный поток и повышающего давление в вентиляционном канале. Нижнюю часть усеченного конуса насаживают на верх вентиляционного канала;

зонта, прикрепляемого к диффузору ножками. Наличие верхнего защитного колпака препятствует попаданию в полость канала пыли, листьев и прочего мусора;
корпуса (кольца или обечайки), соединенного с диффузором с помощью двух-трех кронштейнов. Плоскостью корпуса рассекается ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Обратите внимание! К некоторым моделям крепят сетку, чтобы задерживать мелкий мусор, но это отрицательно сказывается на уровне тяги, хотя и незначительно.

Дефлектор, установленный на вентиляционную трубу, действует таким образом. Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства.

На дефлекторы крепят сетку для защиты трубы от мусора, но это может сказаться на тяге

Когда ветровой поток устремляется на дефлектор вентиляционный сверху, то отток отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, отток одновременно происходит в двух направлениях, верхнем и нижнем. Механизм дефлектора воздушного, установленного на трубу вентиляционного канала, наихудшим образом срабатывает, когда воздушный поток идет снизу, от крыши, препятствуя выводимым посредством верхнего отверстия газам. С этим недостатком, присущим всем типам устройств, приходится считаться.

Для ослабления негативного воздействия идущего снизу ветрового потока крышке придают особенную форму, представляющую собой два конуса, соединенных основаниями.

При правильно проведенной установке дефлектора повышение эффективности функционирования вентиляционной системы может достичь 20 %. Это определяется воздействием нескольких факторов:

высотой установки относительно уровня крыши;
размерами устройства;
его формой;
незначительным наклоном вентиляционной трубы (по крайней мере, так принято считать).

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

медью. Впрочем, крайне редко, из-за ее высокой стоимости;
алюминием;
керамикой;
оцинкованной сталью;
нержавеющей сталью;
пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

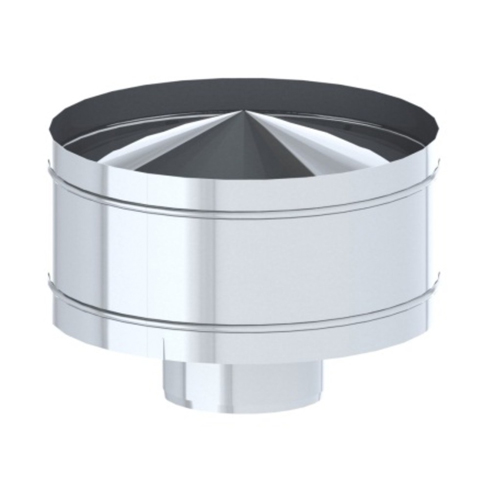

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Присущую металлу прочность в некоторых моделях сочетают с декоративными возможностями полимеров, надевая на металлическую (алюминиевую или стальную) основу пластиковый чехол.

По принципу работы устройства могут быть:

статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных.
Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

квадратными;
круглыми.

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

Вольперта.
Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
двойном.
Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;

флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
шаровидном.

Как изготовить и установить вентиляционный дефлектор своими руками

Самостоятельное изготовление вращающегося дефлектора вентиляционного, как правило, не рекомендуется ввиду значительной сложности конструкции. А вот с дефлектором Григоровича вполне можно повозиться самостоятельно, так как при простоте устройства он гарантирует бесперебойность работы вентиляционной системы.

Простую модель дефлектора можно собрать и установить своими руками

Вычерчивание схемы и составление расчетов опираются на параметр диаметра вентиляционного ствола. Отталкиваясь от этого показателя, принято брать следующие коэффициенты:

1 – для входного патрубка;
1,7 – для высоты диффузора;
1,3 – для его ширины;
1,8 – для ширины защитного колпака.

Для начала стоит изготовить картонные лекала для всех элементов, чтобы потом приложить их к металлическому листу и вырезать. Но уверенные в себе работники могут себе позволить пренебречь этим этапом, перенося на металлический лист все разверстки конструкционных элементов.

Вырезав все необходимые элементы с помощью ножниц по металлу или болгарки, переходят к их сборке, пользуясь для этой цели сваркой, болтами, заклепками или саморезами.

Предпочтительнее представляется использование болтов или заклепок, так как работа со сварочным аппаратом по тонкому листовому металлу требует приличных квалификационных навыков.

Последовательность такова:

Собирается диффузор.
К нему крепятся кронштейны, которые будут удерживать зонт.
Монтируется защитный колпак.
К входному патрубку прикрепляются кронштейны.
Верхняя часть кронштейнов подсоединяется к диффузору.

Установка подчиняется нормам СНиП, при ее выполнении придерживаются следующих правил:

при монтаже дефлектора круглого сечения на трубу квадратной формы пользуются переходным патрубком;
ствол вентиляционного канала равняется по высоте дымовой трубе, чтобы задымленный воздух не проникал в помещения здания;
монтаж не допускается, если устройство попадает в аэродинамическую тень, образуемую соседними постройками;

размещение должно производиться так, чтобы дефлектор свободно обдувался ветровыми потоками, лучше всего, если он станет высшей точкой кровли;
при монтаже на плоской кровле минимальная высота – от 500 мм;
при удаленности вентиляционного канала от кровельной вершины на расстояние до полутора метров дефлектор возвышается над крышным коньком (парапетом) хотя бы на 500 мм;
при расстоянии между воздухоотводом и парапетом крыши в полтора-три метра дефлектор должен оказаться не ниже уровня конька крыши;
при расстоянии свыше трех метров виртуальная линия, проведенная между коньком и защитным колпаком, не должна отклоняться более, чем на 10º.

Важно! Установка дефлектора требует соблюдения указанных правил, иначе эффективность его работы будет ненадлежащей.

Установив дефлектор на трубу приточно-вытяжной вентиляции, удается добиться целого ряда преимуществ, обеспечивающих более высокий уровень комфорта при пользовании помещениями. Более простые модели вполне могут быть изготовлены собственными руками и превращены в дизайнерские элементы экстерьера частного дома. Главное при этом — не забывать о требованиях СНиП и конструктивных особенностях модели дефлектора, связанных с условиями эксплуатации.

Воздушный дефлектор | Крышки вентиляционных отверстий и напольные регистры

Купить воздушный дефлектор

Дефлектор воздуха, прозрачный, регулируемая длина (дюйм) от 10 до 14, ширина (дюйм) 4, для использования с напольным регистром
