Дефлектор флюгер на дымоход: виды, устройство, как выбрать, установка и монтаж

Содержание

Устройства усиления тяги в дымоходе: да или нет? | Hetta

Правильно спроектированный и установленный дымоход обеспечивает хорошую тягу. Как минимум,   достаточную, чтобы не задумываться о каких-либо дополнительных устройствах ее усиления. Но на один собранный по всем правилам профессионалами дымоход приходится несколько самодельных, собранных из приобретенных самостоятельно компонентов и спроектированных по принципу «и так сойдет». Их владельцам приходится задумываться, как усилить тягу в дымоходе, защитить его от ветра при близком расположении к высоким постройкам. Столкнувшись с обратной тягой или ее недостатком для нормальной работы печи, камина или котла, у владельцев возникает первая мысль — что можно установить, чтобы исправить ситуацию? Рынок, естественно, готов предложить массу всевозможных дефлекторов, флюгеров, турбин и дымососов. Так ли это эффективно?

Дымоходный дефлектор

Это аэродинамическое устройство, предназначенное для усиления тяги в дымоходе посредством отклонения от него воздушных потоков.

Боковой ветер или поток воздуха, отраженый от крыши «подсасывает» дым из трубы, усиливая тем самым тягу.

Это устройство действительно помогает, но как обычно есть одно «но»: помогает только в том случае, если дефлектор правильно подобран не только по диаметру дымоходной трубы, но и по данным ветровой нагрузки.

Турбовент

Это механическое устройство в виде турбины, которая использует энергию ветра, вращаясь и создавая разрежение над дымоходом. Такое устройство хорошо для системы вентиляции или газового котла, но применять его в системах с твердотопливными котлами, печами или каминами не стоит. К тому же, это решение не лишено недостатков: в штиль оно работать не будет, а во время ветра — будет вращаться даже тогда, когда печь не работает. И тем самым «вытягивать» тепло из дома. В сильный же ветер устройство может привести к чрезмерной тяге, а это опасно перегревом первых метров дымохода и даже возгоранием сажи в нем, если дымоход не прочищен вовремя.

Флюгеры

Это устройство, которое всегда поворачиается против направления ветра и тем самым заслоняет устье дымохода от воздушного потока. Таким образом, это устройство никак не поможет усилить тягу, а лишь уменьшит влияние ветра на работу дымохода. Флюгер требует постоянного ухода (он нуждается в периодической смазке подвижной части), без которого может остановиться вследствие замерзания зимой или засорения и тем самым сыграть противоположную роль.

Дымовой вентилятор или дымосос

Это электрическое устройство, устанавливаемое на дымоход для того, чтобы усилить тягу в трубе. По сути — принудительная вытяжка из канала. В последнее время появились некие гибриды дымовых вентиляторов с турбовентом. Работает это так: когда ветер есть, работает турбовент, а двигатель вентилятора отключен. А если скорость ветра низкая, ветра нет вообще или по каким-то причинам тяги недостаточно — включается электромотор.

И напоследок

Законы аэродинамики пока еще никто не отменял. Под любым препятствием, установленным в дымоходной трубе или непосредственно над оголовком, неизбежно образуется зона повышенного давления. Поэтому вполне обычные последствия многих самостоятельных доработок дымоходов — это копоть, повышенное образование конденсата, темные потеки на оголовке дымохода.

Помните: любое устройство, перекрывающее трубу дымохода, практически со стопроцентной вероятностью вызовет сажистую копоть и конденсат. Лучший способ увеличить тягу в дымоходе — это изначально правильно его спроектировать и установить, доверив работу профессионалам.

P.S. Украина СНиП 2.04.05-91, пункт 3.75: «…. Устройство зонтов, дефлекторов и других насадок на дымовых трубах не допускается».

Дефлектор тяги на дымоходе. Принцип усиления тяги. Установка

Под дефлектором, устанавливающимся на дымоход, называют устройство, которое обеспечивает повышение силы тяги в самом дымоходе. Также данное устройство предоставляет защиту и предотвращает попадание в трубу мелкого мусора и осадков из атмосферы. Помимо этого, положительно влияет на КПД, снижая денежные затраты на отоплении.

Ввиду развития технического процесса дефлекторы стали выпускать в различных вариантах со своими особенностями.

Необходимость дефлекторов

При ознакомлении с механизмом дефлектора увеличения тяги дымохода, с его функционалом, можно определить надобность данного устройства.

Основной принцип дымохода заключается в тяге, благодаря которой происходит выход дыма за пределы системы. При создании необходимой силы тяги с помощью перепадов давления возможно полностью выводить продукт сгорания.

Для обеспечения достаточной силы тяги необходимо рассчитать ряд параметров: размерные характеристики используемых труб; определение материала, из которого изготавливается; расстояние, на которое труба возвышается над крышей. Еще важный фактор заключается в общей форме самой конструкции.

Во время сильного ветра возможно попадание воздуха в трубу, препятствуя таким образом нормальной работе отвода дыма за пределы системы. Иногда по причине этого возникает обратная тяга, в отапливаемое помещение начинает поступать дым. Дефлектор обеспечивает необходимые защитные процессы дымохода от попадающего ветряного потока, и положительно влияет на тягу.

Виды дефлекторов

На данный момент разработан ряд различных видов дефлекторов, отличающихся друг от друга особенностями конструкции. С целью определения подходящей модели, рекомендуется изучить виды дефлекторов.

H-образный

Н-образный дефлектор дымохода зачастую устанавливают на зданиях производств и котельных, отличающиеся высоким показателем мощности. Установка данного дефлектора: к устью трубы крепится патрубок идентичного размера. В центре патрубка расположена врезка, обеспечивающая плотный стык элементов. По обе стороны поперечной трубы фиксируются еще 2 трубки, в итоге образующие систему, похожую на букву “H”.

ЦАГИ

Эту модель считают популярной и надежной. Это устройство по диаметру больше диаметра дымохода. Воздушная масса огибает систему с каждой стороны. Результатом этого становится образование повышенного давления с боков, спереди и сзади создается разрежение, способствующее на повышение тяги. Данная модель не подразумевает защитное приспособление. Поэтому, после установки данной модели следует провести монтаж защитного колпака.

Тарельчатый

Достаточно простой вид устройства, обеспечивающий функционирование системы на эффективном уровне, и обладает хорошим значением тяги. Двумя главными элементами приспособления образовывается защитный козырек, препятствующий проникновению в систему осадков из атмосферы.

Нижняя часть в козырьке закрыта колпаком, расположенным по направлению к дымоходному каналу. С помощью данной структуры, система справится с основными требованиями. В данную модель воздух поступает с любой стороны. Попав между конусами, образующие сужающийся канал, вызывает разрежение.

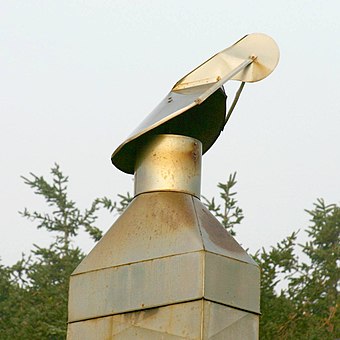

Флюгер

Корпус этой модели вращается. Устройство состоит из флюгера, козырьков и подшипникового узла. Приспособление вращается при помощи силы ветра, которая воздействует на флюгер. Работа этого дефлектора напоминает принцип корабельного паруса.

Вращающийся

Данная модель вращается лишь в одностороннем порядке. Дополнительная эффективность устройства обеспечивается благодаря круговому движению. Эта система обеспечивает нужную защиту от осадков. Вращающийся дефлектор активно применяют для газовых котлов. Минусом устройства является вращение дефлектора, зависимое от воздушного потока, то есть в безветренное время им не выполняются требуемые обязанности. При обледенении трубы дефлектор тоже не функционирует.

Круглый “Волпер”

Данное устройство имеет сильное сходство с моделью ЦАГИ с одним различием, заключающимся в козырьке, который обеспечивает защитную функцию и располагается над диффузором.

Система Григоровича

Еще одно популярное устройство, которое предназначено для повышения тяги. Данную модель возможно собрать своими силами. В состав системы входит нижняя цилиндрическая деталь и двух патрубков, верхняя цилиндрическая деталь, конуса и двух кронштейнов.

Дым, идущий из трубы, направляется в суженный диффузорный канал, вследствие чего обеспечивается разряжение.

Принцип работы и увеличение тяги

Функционирование дефлекторов основывается на уравнении Бернулли, поясняющее принцип сохранения энергии в жидкой и газообразной средах. Газообразная среда перемещается по дымоотводному каналу, сечение этого канала начинает сужаться, и среда начинает увеличиваться в скорости перемещения, оказывая более низкое давление на стенки конструкции. По причине давления, которое направлено на стенки конструкции, уменьшается, начинает возникать явление, имеющее название “разряжение”.

При монтаже устройства к дымоходной трубе обеспечивается появление зоны разрежения, которое возникает вблизи устья дымоотводной конструкции.

Благодаря такому расположению зоны разрежения быстро устраняются продукты сгорания, попадающие в эту зону. Если же установлен дефлектор, то ветер будет способствовать тому, чтобы продукт сгорания выводился из трубы в атмосферу.

Даже самая примитивная конструкция дефлектора и его принципа работы способна обеспечить увеличение тяги дымохода, как минимум на 20%.

Монтаж дефлектора

Прежде всего необходимо к нижнему цилиндру зафиксировать стойку, используя болтовое соединение. Верхний цилиндр, расширяющийся внизу, прикрепляется хомутами к нижнему путем стоек. Закончив со сборкой обратного конуса на фальцах, следует поставить его на место, используя заклепки.

Помимо заклепок для сборки некоторых элементов конструкции, используется метод контактной сварки. Подбор соотношений размерных показателей деталей дефлектора для обеспечения удачного монтажа, является важным моментом.

Установка дефлектора с ветрозащитным устройством:

Два подшипника с вертикальной осью фиксируют к трубе дымохода на двух уровнях. Далее на ось необходимо установить полуцилиндрическую ширму с полотном флюгера и крышу самой конструкции.

Если воздушные массы начинают менять свое направление, они запускают в движение флюгер, с которым при повороте движется защитная шторка. Вследствие этого обеспечивается постоянный выход дыма. Воздушные массы, вытягивает следом дым, повышая тягу в конструкции.

Чтобы увеличить эффективность системы, следует регулярно обрабатывать подшипники смазочным материалом. В минусовую температуру необходимо отслеживать и вовремя убирать наледь, возникающая вследствие конденсата. По этой причине насадка, размещенная на дымоходной трубе, может обеспечивать эффективную защиту в теплое время года.

Дефлектор своими руками

Предварительно, до выполнения любой работы, следует выполнить чертеж и лекала, по которому далее планируется раскраивать детали дефлектора тяги дымохода, продумать в каком порядке выполнять действия, подготовить ряд необходимых инструментов и материал, изготавливаемых деталей.

Изначально необходимо изготовить нижний цилиндр. Внутренний диаметр цилиндра должен соответствовать наружному диаметру трубы. Далее следует разметить и вырезать, используя специальные ножницы по металлу, развертку – прямоугольник, учитывая запас для того, чтобы завальцевать стык. Сгибая развертку, нужно получить форму цилиндра. Соединенные края соединяют при помощи заклепок или болтов. Можно при помощи ножовки нарезать полоски или уголки из металла для того, чтобы скреплять ими изготавливаемые элементы конструкции.

По такому же принципу изготавливаются прочие элементы устройства. Для того, чтобы изготовить колпак, следует вырезать окружность из стального полотна. Далее надо вырезать сегмент небольшого размера, завести один край за другой, с помощью заклепок скрепить и получить конус.

Для соединения деталей используют заклепки или болты с гайками. Скрепление деталей друг с другом возможно при помощи кронштейнов, изготовленных из такой же по толщине, стали или из стали потолще. Прежде чем закреплять конструкцию и собрать ее с помощью болтов или заклепок, важно просверлить предварительно отверстия.

Во время изготовления дефлектора дымохода своими руками совершают часто ошибки, связанные с неправильным размером устройства или плохим креплением его. Если дефлектор будет неэффективно функционировать, то приложенные усилия станут бесполезными.

После установки очень важно проверить тягу, разведя огонь и наблюдая за тем, как будут удаляться продукты горения.

Читайте так же:

Монтаж дефлекторов на дымоход: инструкция. Академия РДС

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy. ru/akademia-rds/ustanovki-vozdukhovodov/montazh-deflektorov-na-dymokhod-instruktsiya/

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

Что такое турбодефлектор

Устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

  • Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке.
  • Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси. Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.


Принцип работы дефлектора

На заметку! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.

Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали.
Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной).
Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз.
Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

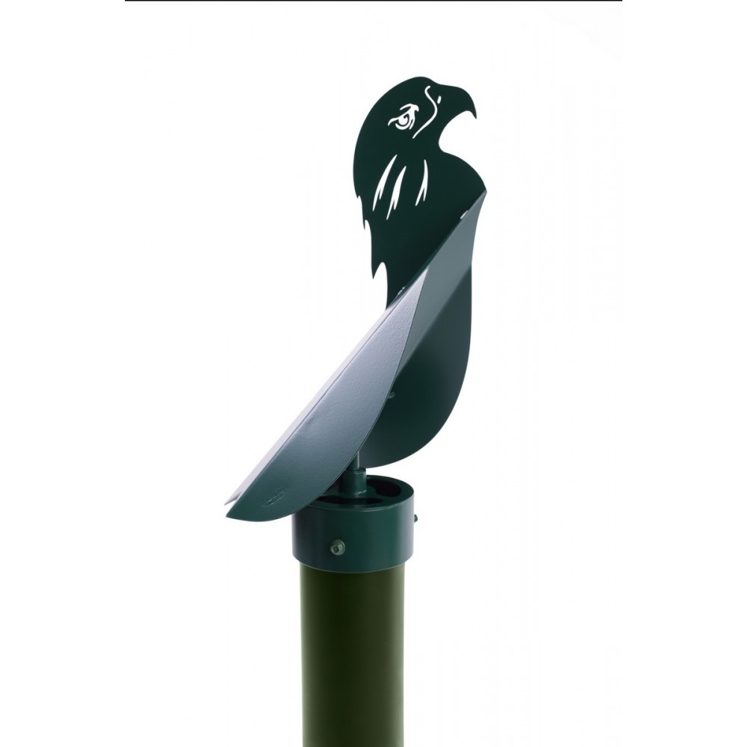

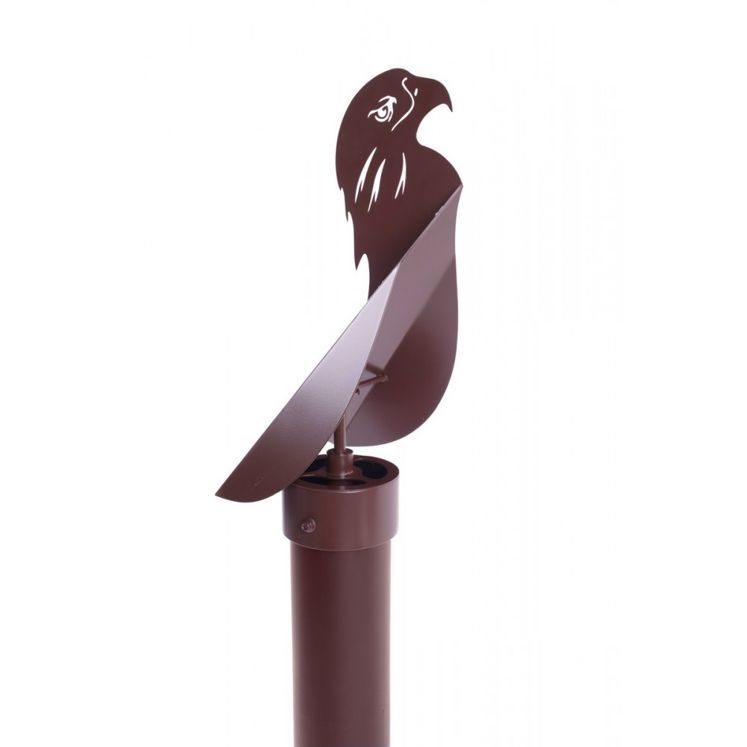

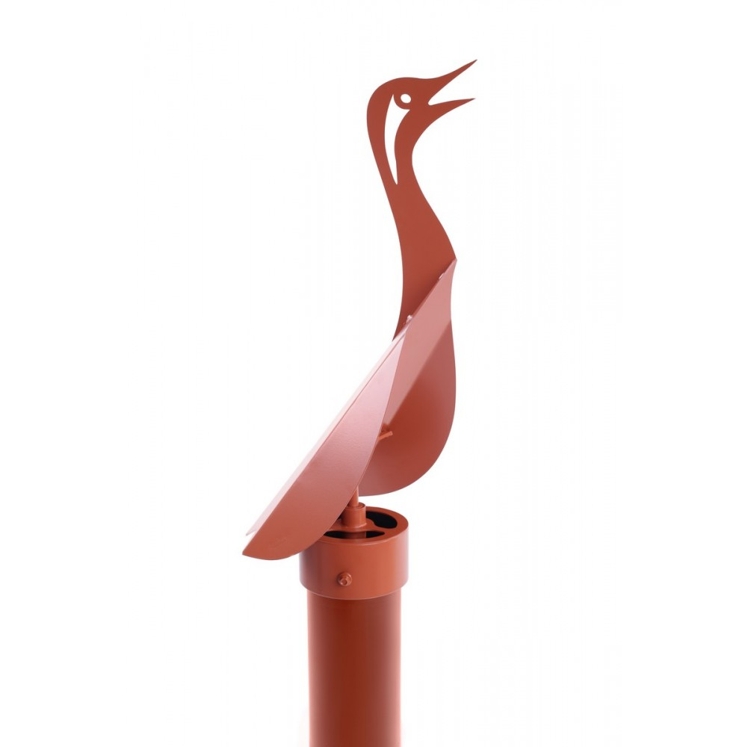

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра.
Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.


Разновидности турбодефлекторов


Принцип работы

Независимо от размера, количества деталей и формы отражателей все дефлекторы работают по одному принципу. Аэродинамическое устройство устанавливают в верхней части дымовой трубы. Таким образом создается препятствие воздушным потокам. При ударе о стенки цилиндра ветер теряет свою силу направления, разбиваясь на множество мелких и более слабых воздушных потоков.

Остатки потоков, поднимаясь по корпусу, частично захватывают выходящий из трубы дым. Тяга в дымоходном канале увеличивается. Поскольку завихрений нет, угарный газ и дым не могут попасть обратно в трубу и выбрасываются наружу полностью.

Кроме своего основного предназначения дефлекторы часто выполняют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияют правильно подобранное сечение соединительного патрубка, установленный на достаточной высоте дымоход и расположение трубы на крыше.


Установка устройства и этапы монтажа

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются следующие инструменты и материалы

  • электродрель;
  • саморезы;
  • резьбовые шпильки;
  • гайки;
  • рожковые ключи;
  • металлический хомут.
Этапы установки
  • Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
  • Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
  • Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
  • Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

КАТАЛОГ ТУРБОДЕФЛЕКТОРОВ

С уважением,

Команда Факультета Вентиляции

#РДС-Академия


Данная информация взята с сайта компании «РДС Строй» https://rdstroy. ru
Со страницы https://rdstroy.ru/akademia-rds/ustanovki-vozdukhovodov/montazh-deflektorov-na-dymokhod-instruktsiya/

Флюгер на дымоход – процесс изготовления

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Блок: 1/6 | Кол-во символов: 209
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Устройство и принцип действия

Дефлектор — аэродинамическое устройство, которое монтируется сверху над вентиляционным каналом, дымоходом. Его роль заключается в усилении тяги.

Стандартный дефлектор для дымохода состоит из цилиндра, диффузора, защитного колпака. Также устройство снабжается кольцевыми отбоями, находящимися внизу, вокруг диффузора.

В основе функционирования данного прибора лежит закон Бернулли. Суть его заключается в том, что чем с большей скоростью движется воздушный поток при изменении поперечного сечения канала, тем ниже статическое давление в этом сечении.

Таким образом, установленный сверху дымовой трубы дефлектор, является преградой для воздуха. В момент, когда ветер соприкасается со стенками цилиндра, он лишается своей силы и распадается на большое количество маленьких воздушных потоков, мощность которых очень низкая. Некоторые из них движутся по корпусу и смешиваются с дымом, который выводится из трубы. Благодаря такому процессу, тяга в дымоходном канале становится больше. Еще одна важная функция дефлектора состоит в том, что он не позволяет попадать в канал мусору, снегу, дождю.

Блок: 2/17 | Кол-во символов: 1120
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Флюгер или флюгарка – для чего он нужен?

Флюгер-дымник функционален

По сути, флюгер или флюгарка – это простой колпак. Его называют и по-другому, например:

  • колпак на дымоход,
  • зонт на дымоход,
  • зонт на трубу,
  • оголовок трубы.

Колпак на трубу дымохода

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Увеличивает тягу

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы.

Крепление флюгера-дымника

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Блок: 2/4 | Кол-во символов: 1185
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

Блок: 2/6 | Кол-во символов: 2029
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

  1. Из подготовленного листа металла вырезают элементы флюгера.

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Блок: 3/4 | Кол-во символов: 1414
Источник: https://KaminOchag. ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

  • зонт на трубу,
  • колпак на трубу,
  • дымник с установленным флюгером.

Кованый флюгер

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

В стиле арт

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега.

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Блок: 3/4 | Кол-во символов: 1632
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Есть ли недостатки

Несмотря на полезность такого приспособления, флюгеры имеют некоторые отрицательные моменты:

  • вращающиеся детали подвергаются коррозионному воздействию, что значительно сокращает срок их службы;
  • в зимнее время года на металлических частях собирается конденсат, образующийся за счет горячего пара, который выходит из трубы, и под воздействием холода замерзает, прерывая вращение флюгарки.

Последний недостаток способствует возникновению определенных сложностей при использовании прибора в регионах с суровым климатом.

Блок: 4/9 | Кол-во символов: 530
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Блок: 7/17 | Кол-во символов: 1105
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

Блок: 4/6 | Кол-во символов: 3035
Источник: http://kamin-maker. ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Блок: 5/5 | Кол-во символов: 1311
Источник: https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/

Монтаж дефлектора на дымоход

Подобное устройство должно устанавливаться на металлический дымоход любого диаметра. Для этого нужно строго соблюдать правила:

  1. Используя болты, на трубе дымохода надо закрепить нижний цилиндр и хорошо его зафиксировать.
  2. Далее, посредством заранее подготовленных хомутов, надо установить верхний цилиндр (диффузор).
  3. После этого на кронштейн надевается корпус и колпак.

Специалисты советуют под колпаком разместить обратный конус. Это необходимо для того, чтобы дефлектор мог хорошо справляться со своей основной задачей при ветре, проходящем снизу.

Подводя итог стоит еще раз отметить, что система вентиляции и дымоход играют очень значимую роль в хорошей работе отопительных устройств. Поэтому ответ на вопрос: зачем нужен дефлектор на дымоход? — очевиден. Устройство имеет очень важное предназначение, позволяет эффективно функционировать всей отопительной системе.

teplofan.ru

Блок: 6/17 | Кол-во символов: 909
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Используемые материалы

Подобные приспособления создают в основном из меди или стали, а затем покрывают их краской, предназначенной для выполнения наружных работ. Некоторые мастера для изготовления изысканного и функционального украшения для дымохода применяют ковку. Порой даже можно встретить приспособления, созданные из совершенно простых вещей: ненужного диска, пластиковой тары, куска жести и прочих подручных предметов, отслуживших свой век.

Флюгер реагирует на дуновение ветра основными деталями: корпусом и осью. Вращение последней происходит за счет подвижности шарикоподшипников, для которых необходимо создать надежную защиту от попадания влаги на смазанный участок.

Выбирая флюгер на крышу жилища, следует соизмерить его с общими габаритами здания. Желая соорудить такое приспособление для двухэтажного дома средней площади, предпочтительно выбрать параметры 400/700 или 500/800 мм. Довольно маленькие фигуры устанавливаются на дымовых трубах отапливаемых гаражей и беседок, а также небольших крохотных домиков на садовом участке. Рассчитав необходимые размеры флюгарки на дымоход, важно не забыть и о диаметре оси, которая принимает на себя основную нагрузку.

Блок: 6/9 | Кол-во символов: 1169
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Блок: 4/8 | Кол-во символов: 658
Источник: https://orcmaster.com/remont/krysha/dymoxod/flyuger.html

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Блок: 4/5 | Кол-во символов: 2074
Источник: https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html

Рекомендации специалистов

Чтобы флюгер из металла хорошо вертелся, в его корпус нужно залить солидол либо другое подобное вещество.
Для увеличения срока службы приспособления и улучшения его внешнего вида следует использовать высококачественную эмаль для наружных работ.

:

Блок: 9/9 | Кол-во символов: 273
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Изготовление и установка

Дефлектор в продольном разрезе

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Флюгер-дефлектор

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.

Блок: 4/4 | Кол-во символов: 905
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Блок: 10/17 | Кол-во символов: 514
Источник: https://remontkvartiri. me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Что такое дефлектор и каким образом он улучшает тягу

Наверное, нет такого человека, который бы не замечал колпаков причудливой формы, установленных на верхушках дымовых труб и вентиляционных каналов. Если провести опрос, для чего служат подобные устройства, то большинство ответит, что дефлектор или дымник (так его называют печники) нужен для того, чтобы в печную трубу не попадала грязь и влага. Конечно же, будут и более знающие люди, которые скажут, что простая металлическая надстройка служит ещё и для усиления тяги. И лишь единицы смогут объяснить, каким образом это происходит.

Установленный на печную трубу дефлектор видели многие, однако лишь единицы знают его устройство и принцип действия

А вместе с тем всё просто. Чаще всего снижение тяги и ухудшение тепловой эффективности печи появляется на фоне резких изменений атмосферного давления или при сильном ветре. Неблагоприятствующие погодные условия нередко приводят даже к обратной тяге, вызывая задымление помещений. И вот тут-то на помощь и приходит дефлектор. В переводе с английского «deflector» есть ни что иное, как отклоняющее устройство или отражатель — эти слова как нельзя лучше характеризуют принцип работы несложной конструкции.

Установленный на пути ветра, дефлектор заставляет воздушный поток огибать его по периферии, способствуя появлению зон высокого и низкого давления. Если вы помните школьный курс физики, то сможете вспомнить закон Бернулли — по этому же принципу работает и большинство современных усилителей тяги. Разреженная атмосфера с подветренной стороны дефлектора позволяет создать дополнительный перепад давления между поддувалом и верхним срезом печной трубы. В итоге дым как бы принудительно «высасывается» из дымохода, благодаря чему усиливается приток воздуха в зону горения.

Принцип действия усилителя тяги основывается на законе Бернулли

Тема дымоходных отражателей совсем недавно широко обсуждалась в научных кругах, вследствие чего появилось немало интересных конструкций. По проведённым исследованиям некоторые из них могут увеличить КПД теплового прибора на 20%. По этой причине подбор и расчёт отражателя является одним из важнейших этапов при конструировании печей прямого горения.

Блок: 14/17 | Кол-во символов: 2185
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Кол-во блоков: 26 | Общее кол-во символов: 24678
Количество использованных доноров: 8
Информация по каждому донору:
  1. http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/: использовано 4 блоков из 6, кол-во символов 5720 (23%)
  2. https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html: использовано 1 блоков из 4, кол-во символов 1414 (6%)
  3. https://orcmaster.com/remont/krysha/dymoxod/flyuger.html: использовано 1 блоков из 8, кол-во символов 658 (3%)
  4. https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/: использовано 2 блоков из 5, кол-во символов 2325 (9%)
  5. https://remontkvartiri. me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html: использовано 5 блоков из 17, кол-во символов 5833 (24%)
  6. https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html: использовано 1 блоков из 5, кол-во символов 2074 (8%)
  7. https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/: использовано 3 блоков из 4, кол-во символов 3722 (15%)
  8. http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html: использовано 4 блоков из 9, кол-во символов 2932 (12%)

Флюгер на дымоход | Новости в строительстве

Для борьбы с действием ветра, который приводит к нарушением тяги в дымоходе устанавливают ветрозащитные устройства, более известные в народе как флюгеры и дефлекторы.Флюгеры и дефлекторы это специальные приспособления которые устанавливаются в оголовках дымовых труб, имеют разную конструкцию и которые можно купить в строительных магазинах или сделать самому из металла. О том как флюгеры работают и зачем они нужны вообще, мы с вами более подробно обсудим сегодня в этой статье.

Всем привет на канале стройвагон.тв.Флюгеры можно применять только для печей работающих на твердом топливе, ну то есть на дровах, торфе и каменном угле. Если печь или любой другой теплогенератор работает на газе , то такие устройства устанавливать нельзя, так как на них конденсируется водяные пары, что может вызвать образование наледи.

Рисунок-1. Флюгер для дымохода

В газифицированных печах на оголовках труб устанавливают зонты упрощенной конструкции или как их еще называют -металлическими колпаками.Флюгер представляет собой подвижный прибор, который изменяет свое положение под действием ветра таким образом, что закрывая со стороны действия ветра выходное отверстие трубы, он в то же время оставляет другую сторону трубы открытой и свободной для выхода дымовых газов.

Существуют много разных конструкций флюгеров, но все они имеют один существенный недостаток,из за которого они не прижились в народе. Недостаток этот заключается в том, что их вращающиеся части выходят очень быстро из строя из-за коррозии и засорения, а в зимнее время на металлических частях флюгера конденсируется пар, который замерзает в местах вращения.

А неработающий флюгер затрудняет существенно выход наружу дымовых газов, поэтому за такими устройствами необходимо постоянно следить и чистить по мере надобности, а это как вы понимаете не совсем удобно.

В качестве ветрозащитных устройств чаще всего можно встретить дефлекторы которые имеют более простую конструкцию и поэтому более эффективную. О том как они устроены и как они работают, мы с вами поговорим во второй части этой статьи.

Дефлектор для дымохода

Дефлекторы применяются в качестве ветрозащитных устройств наиболее часто так как их действие основано на явлении подсоса из дымовых труб с помощью ветра, направление которого изменяется дефлекторами в сторону наиболее благоприятному для движения газов по дымоходам.

Рисунок-2. Дефлектор для дымохода

Таким образом простейшая конструкция дефлектора не только защищает дымоход от вредного влияния ветра, но и способствует увеличению тяги за счет его силы. Другими словами, получается что чем больше сила ветра, тем больше тяга в дымовой трубе.Как устроен дефлектор, какая у него конструкция и каким образом он работает вы поймете если более внимательно посмотрите на схему устройства дефлектора.

На схеме устройства дефлектора, можно заметить, что на верхней части каждого стакана приделаны кольцевые отбои, которые предназначены для изменения направления движения ветра , то есть они просто отклоняют его от вертикального направления.

Поверхности дефлектора расположены так, что при любом направлении ветра, они не только не препятствуют выходу газов, но и максимально способствуют ему, производя подсос воздуха через верхнее или нижнее кольцевое пространство.

Если посмотреть на представленной схеме, то кольцевое пространство показано стрелками. При действии ветра сверху вниз происходит подсасывание газов через нижнее кольцевое отверстие, а при обратном направлении ветра подсасывание происходит через верхнее кольцевое пространство.

Также в случае действия ветра в горизонтальном направлении, дымовые газы подсасываются через оба отверстия.Также следует отметить, что в случае действия ветра снизу вверх, дефлектор работает менее эффективно. потому что ветер в таком случае отражается от крышки в сторону , обратную движению газов.

Поэтому для устранения этого явления крышку делают из двух конусов, соединенных между собой основаниями.Такая конструкция крышки намного улучшает действие дефлектора.

***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Флюгер на дымоход своими руками

Флюгер собственными руками давно было принято ставить в городах на берегу моря чтобы провести измерения направления и силы ветра. Сделав флюгер собственными руками, хозяин дома делал собственное жилье узнаваемым, вносил в его внешнее убранство неповторимый компонент декора. Устанавливая флюгер для дымоотвода с дефлектором собственными руками, хозяин дома увеличивает рабочую эффективность и уровень защищенности дымовой трубы.

Флюгер, устанавливаемый на дымоходную трубу, как правило выполняет ряд функций сразу

Устройство, виды и функции флюгера на трубу дымоотвода

Для производства привлекательного флюгера на дымотвод собственными руками чертежи потребуются в первую очередь, на них следует отобразить важные элементы устройства. Оно составлено следующими элементами:

  • корпусом – Основанием, в которое ставится ось. Корпус будет закреплен на дымоходной трубе;
  • подшипником, находящимся в корпусе. Собственно в него ставится ось, подшипник позволяет ей свободно вращаться при дуновениях ветра;
  • указателем сторон света. Создается в виде 2-ух скрещенных под прямым углом прутьев. На концы прутьев наносятся буквенные определения сторон света. Ориентировка указателя выполняется с применением компаса;
  • вертикально разместившейся осью одного диаметра с подшипником, через который она ставится в корпус;
  • колпачком на флюгерной оси, собой представляет конус или круг. Его назначение – не позволять проникновения влаги на корпус;
  • флажком на флюгерной оси в виде маленькой лопасти. Собственно флажком, приводимым в движение порывами ветра, указывается направление ветровых потоков. Флажок рассматривается как основное поле для реализации идей в области украшения, когда ставится флюгер на дымотвод собственными руками;
  • противовесом, устанавливаемым с другой стороны флажка, чтобы сбалансировать его.

Конструкция флюгера неимоверно проста и не включает каких-нибудь нестандартных компонентов

Прежде чем приступать к выполнению для флюгера на дымотвод чертежей с размерами, надо определиться с большим рядом вопросов. Обязательно, какой вид устройства будет ставиться:

  • декоративный. Его главным назначением будет придание необычности экстерьеру строения, тогда как главными функциями можно будет и совсем пренебречь;
  • традиционный, для определения направления ветра;
  • флюгер Вильде, в комплектации которого наличествует маленький пропеллер или подвес (подвешенная пластина). При помощи флюгера Вильде устанавливается и направление ветра, и сила ветрового потока (по отклонению пластины от вертикального положения, принимаемого за нулевое значение), а еще отпугиваются крутящимся пропеллером птицы;
  • метеорологический. Кованый метеорологический флюгер честно сообщает метеорологам-любителям точное направление ветра;
  • дымоходный. Флюгер на дымоходную трубу делается таким образом, чтобы его корпус не позволял проникать вовнутрь осадкам атмосферы, мусору и птицам. Установив дымоходный флюгер собственными руками с крутящимся Основанием, получается добиться столь важного эффекта, как предотвращение проникновения осадков и обратной тяги, способной даже загасить печь.

Сделав флюгер собственными руками, возможно дать ему целый несколько функций:

  • защиты дымоотвода от проникновения осадков и порывов ветра;
  • отпугивания птиц, которые стремятся обустраивать гнезда в тёплых местах;
  • указания направления ветра;
  • определения сторон света;
  • определения силы ветра;
  • компонента декора, украшающего кровлю и здание в общем, придающего ему своеобразие и узнаваемость, необычность.

Подобрав для флюгера интересный дизайн, можно создать собственное жилье неподражаемым

Выбор инструментов и материалов и изготовление флюгарки на трубу дымоотвода

Решив установить флюгер на дымотвод проделав нужные чертежи, перейдем к подбору материалов для производства. Дефлектор на дымотвод собственными руками, соединенный с флюгером, должен оказаться:

Исходя из данных требований, останавливаем выбор на:

  • стали оцинкованной;
  • листовом железе;
  • нержавейки;
  • кованом металле;
  • металлопрофиле;
  • меди.

Кол-во материалов зависит от размеров конструкции, которую в большинстве случаев выполняют высотой в 700-800 мм и шириной 400-500 мм.

Для производства понадобится применение подобных инструментов:

  • дрели;
  • рожкового ключа;
  • напильника;
  • ножниц для работы с металлом;
  • аппарата для сварки (при условиях выполнения сварных соединений).

Для флюгера имеет смысл применять металл, стабильный к коррозии, а собирать детали можно с помощью винтов

Очередность изготовления флюгера такая:

  1. Корпус создается из трубы из металла, длина которой составляет 130 мм, а диаметр – 13-15 мм. Сверху трубы на резьбу ставится подшипник нужного диаметра.
  2. Из 2-ух нешироких стальных полосок, скрепляемых при пересечении под угол в 90?, создается указатель сторон света. Для такой розы ветров вырезаются и красятся буквы для указания сторон света (север, С или N, принято красить синим, юг, Ю или S — красным). Взамен букв могут применяться статуэтки, символизирующие нечто важное с точки зрения домовладельца или просто отвечающие его эстетическим выборам. Делая устройство намного проще, можно обойтись покраской концов указателей. Прикрепляется указатель к корпусу при помощи сварки, но задействовать компас для правильного выставления придется в первую очередь.
  3. Для производства вертикальной оси понадобится гладкая арматура. Наварив к кончику на месте выхода из трубы колпачок, перекрывается путь для попадания влаги. Для данной цели возможно также применение уплотнителя из резины.
  4. Чтобы вырезать флажок, нужно заблаговременно сделать выкройку на картоне. Картонную выкройку накладуют на лист металла и обводят контур. Вырезать по контуру стоит неспеша и бережно, избегая возникновения зазубрин.
  5. Флажок прикрепляется к части сверху вертикальной оси. Пользуясь противовесом, производим нужную балансировку, чтобы установить флажок строго горизонтально.
  6. Создается сборка всех компонентов конструкции, которая может быть восполнена вертикальными пропеллерами. Они не только будут приводить в движение украшающие флажок статуэтки, но и отпугнут птиц. Есть возможность применение чеканки по металлу, рельефность поверхности флюгера будет создавать впечатление объемности.

Необходимо обратить свое внимание! Подшипник в первую очередь смазывается солидолом (литолом), чтобы обеспечить плавность движения вертикальной оси.

Флюгер-дефлектор будет помогать усилению в дымоходе тяги

Как установить флюгер-дефлектор на дымоходную трубу

Точность работы флюгера как метеорологического устройства зависит от установочной высоты над поверхностью. Точные показания будут достигнуты во время установки на небольшой 12-метровой высоте.

Устанавливая конструкцию на дымоходной трубе, добиваются того, что потоки воздуха не смогу проникать в дымотвод, наталкиваясь на преграду в виде конического верхнего колпака. Взвешенный выбор конструкции даже дает возможность добиться улучшения тяги за счёт завихрения потоков. Конструкция дефлектора с флюгером дает возможность добиться усиления тяги даже во время ветра, дующем снизу. Подсоединенная к дефлектору конструкция вращением механизма и конуса создаёт завихрения, мешает проникновению ветра вовнутрь трубы и увеличивает тягу.

Так как конструкция создается из металла, то в зимнее время непременно появление наледи за счёт появления конденсата при выходе пара, что в большинстве случаев считают непоправимым недочетом. Проблему можно решить предотвращением проникновения влаги в подшипник, периодической смазкой и отслеживанием образования наледи. Отвод конденсата с поверхности внутри создается специализированными капельниками, которые не дают попасть ему в трубу. Проблема же коррозии крутящихся частей устраняется их покраской.

Важно! В большинстве случаев считают, что дефлектор с флюгером показывает надлежащую результативность лишь в случае установки на прямом дымоходе, идущем от котла на твердом топливе (печи).

Установка изготавливается в три момента:

  1. Одевается цилиндр.
  2. Цилиндр крепится при помощи крепёжных элементов.
  3. Хомутами фиксируются колпак и диффузор.

Проводя установку, идут таким правилам:

  • если у дефлектора круглое сечение, а труба — прямоугольного (квадратного) профиля, то понадобятся переходные отрезки трубы;
  • крепление дефлектора к трубе крупного диаметра создается к внутренней стороне с применением переходных ножек;
  • крепление колпака к цилиндру в первую очередь создается таким образом, чтобы он сформировал обратный конус. Тогда конструкция будет результативно работать, несмотря на изменения скорости и направления ветра.

Собственноручное изготовление флюгера – практически очень простая задача, единственно требующая правильного представления о целевом назначении и правильного исполнения технологических операций. В результате возникнет симпатичное устройство, придающее неповторимый образ зданию.

Как сделать дефлектор (флюгер) на дымоход своими руками расчет, чертежи и прочее

Конструкция дымоотвода подразумевает наличие дефлектора, который делает несколько основных функций. Первая задача устройства состоит в обеспечении хорошей тяги и благодаря этому важно знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымоотвода воздушного отопления обеспечивает неплохой обогрев дома. При попадании ветра с наружной стороны в просвет дымоотвода происходит нарушение работы системы, другими словами дым и тяга значительно становятся меньше. Для устранения подобного результата и нужен дефлектор, который обеспечивает нормальную работу системы воздушного отопления.

Дефлектор имеет обычную конструкцию

Продуктивная тяга содействует улучшению прогорания топлива до 20%. При этом возрастает результативность обогрева пространства. Дефлектор, дающий возможность достигнуть данной цели, имеет обычную конструкцию. Устройство в себя включает такие элементы:

  • верхний и нижний цилиндры;
  • отрезок трубы нижнего цилиндра;
  • защитный колпак;
  • спайдерные крепежи.

Некоторые конструкции в себя не включают верхний цилиндр, ведь он не считается просто обязательным. Дефлектор подразумевает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр фиксируется на дымоотвод, а диффузор нужен для деления воздушного потока. Комплекс обычных компонентов позволяет сделать лучше результативность дымоотвода путём усиления тяги.

Характерности устройства

Дефлектор удобен в работе, однако важно предусмотреть его назначение. В регионах с большими ветрами прибор удобен, однако при систематическом отсутствии перемещения масс воздуха или при низовом ветре конструкция не содействует усилению тяги, а лишь снижает данный процесс. В этом случае необходимо применять дефлекторы с вмонтированным специализированным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую переносную стенку, полотно и крышку. При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоотвод от неверного перемещения масс воздуха.

Дефлектор удобен при печном отоплении

Дефлектор считается просто обязательным элементом дымоотводящей системы при печном отоплении. Устройство имеет и прочие названия: оголовок, дымник, флюгарка, а еще колпак и грибок. В большинстве случаев дефлектор называют зонтиком или отливом, однако всегда предполагается защитное устройство, способствующее усилению тяги. При этом простой зонт, козырёк или грибок выделяются от практичного дефлектора тем, что предоставляют лишь внешнюю защиту дымоотвода. Настоящее устройство увеличивает тягу, имеет защиту от низинного ветра, мешает проникновению осадков в середину трубы. Аналогичным образом, дефлектор делает комплекс функций, которые обеспечивают успешный обогрев дома.

Виды « колпаков »

Главное назначение дефлекторов любых видов одинаково, но устройства выделяются конструктивными характерностями. Благодаря этому они разделены на конкретные виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Данные модели являются традиционными и продуктивны в использовании. Варианты «флюгер» или крутящийся дефлектор выделяются от них конструктивным исполнением, но работают по аналогичному принципу, что и традиционные. При любых обстоятельствах устройство должно быть сделано из материала, устойчивого к влиянию больших температур и климатических осадков. Оцинкованное железо или медь часто считаются основанием конструкции. Изделия, покрытые эмалью либо полимерным слоем, считаются одними из новых вариантов. Во время установки элемента на дымоотвод есть контакт с горячим воздухом. Благодаря этому нельзя применять изделия из пластика. Они идеальны исключительно на каналах для вентиляции.

Шарообразные устройства прекрасны и комфортны

При подборе изделия необходимо учесть качество и прочность крепления всех компонентов. Поворотные детали должны вращаться бережно и мягко, а параметры нижнего цилиндра должны подходить размерам дымоотвода. При этом необходимо учитывать, что дефлектор применяют исключительно на трубах в форме круга. Кирпичные квадратные дымовые трубы просят установки дополнительного переходника.

Рабочий принцип конструкции

Внешнее устройство для дымоотвода как правило имеет разную форму, однако всегда одинаков рабочий принцип. Потоки воздуха, двигаясь по крыше строения, ударяются о корпус дефлектора и огибают его. Благодаря этому образовывается разряженная территория. Согласно законодательству аэродинамики Бернулли в данной области находятся разряженные массы воздуха, которые не мешают тяге. Сила выхода дыма и качество прогорания топлива увеличивается, что выполняет дефлектор практичным.

Тарельчатый дефлектор удобен

Любой вариант традиционного колпака подразумевает наличие нижнего цилиндра. Данная часть фиксируется к дымоотводу. Сверху изделие дополнено «зонтиком», другими словами крышкой, защищающей дымоотвод от осадков. Части конструкции предоставляют хорошую и хорошую работу дефлектора.

Конструкция обычного дефлектора лаконична

Все конструктивные детали устройства для дымоотвода обязаны быть хорошо скреплены между собой. Очень важно определить параметры изделия, потому что от этого может зависеть его трудоспособность.

Чертежи, размеры и параметры

При разработке дефлектора собственными руками необходимо определить размеры и сделать чертёж. Параметры изделия выбирают исходя из диаметра внутри готовой трубы дымоотвода. Согласно имеющимся данным необходимо выбрать высоту (Н) изделия и ширину диффузора (D).

Размеры дефлектора зависят от диаметра внутри дымоотвода

При отсутствии в таблице необходимого параметра трубы необходимо пользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d. При этом d — это диаметр внутри имеющейся трубы дымоотвода. Данные которые получены служат базой для расчёта численности материала. Все критерии необходимо указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть незамысловатым

Хороший чертёж или схема упрощают создание устройства для дымоотвода. На рисунке указывают размеры и крепления всех компонентов.

Инструменты и материалы

Сделать собственными руками устройство с целью улучшения тяги дымоотвода можно при помощи обычных инструментов, которые обязаны быть точными, острыми и качественными. Без учёта данных требований невозможно создать надёжное и надежное изделие. Комплекс приборов и инструментов в себя включает:

  • рулетку, линейку;
  • ножницы для нарезания металла;
  • киянку, шурупы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит металл листовой, толщина его должна быть 0,3 – 0,5 мм. Для этого приемлемо подходят такого рода материалы, как оцинкованный металл, алюминий, нержавейка. Сделать жёсткие крепления легко при помощи полос из металла большей толщины, чем листы для основы. А еще для работы можно применять заклёпочник, заменив им шурупы.

Подготовка к сборке

Металл листовой необходимо разрезать ножницами на части, Если учитывать соответствующие размеры деталей в развёрнутом виде. Для этого наиболее целесообразно сделать шаблоны на плотном картоне, а потом перенести форму на металл. При этом применяют маркер, обеспечивающий чёткий отпечаток.

Шаблоны всех деталей упрощают работу

Детали для жёсткой фиксации всех элементов конструкции необходимо срезать по соответствующим размерам. При помощи подобных деталей крепятся нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали необходимо выгнуть до подходящей формы, позволяющей объединить в последующем цилиндры и конус.

Изготовление дефлектора собственными руками

Комплекс работ по изготовлению защитного приспособления для дымоотвода в себя включает обычные этапы. При этом необходимо следовать чертежу, иметь в виду схему сборки и тщательно объединять все детали. Важные этапы сборки заключаются в следующем:

    Необходимо свернуть корпус, собой представляет основу диффузора. Края засверливают и закрепляют заклёпками. Дальше также необходимо склепать верхний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепежа компонентов между собой. В кромке верхнего элемента необходимо вырезать и загнуть 6 полосок-лапок;

Крепления необходимы и для конуса

Заклепки дают возможность надежно скрепить детали

Сборка проходит постепенно

Сборка дефлектора подразумевает методичное крепление компонентов с учитыванием расположения жёстких полос. Для фиксирования идеальны заклёпки или шурупы с пресс-шайбой, однако важно тщательно объединить детали.

Работа и ремонт дефлектора

Изделие ставят на самом верху дымоотвода, тщательно крепя конструкцию. Во время эксплуатации устройство не просит особенных действий, ведь правильно собранная конструкция эффективна и содействует усилению тяги. При этом нужна постоянная чистка устройства, предполагающая снятие конструкции с трубы. После этого необходимо удалить все загрязнения щёткой, а еще покрывать металл противокоррозийным составом или специализированной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выровнять поверхность. Довольно продолжительная работа может «настойчиво попросить» замены изделия, так как климатические осадки и высокая температура воздуха из дымоотвода значительно оказывают влияние на дефлектор.

Видео: изготовление флюгера для дымоотвода

Устройство в целях защиты дымоотвода и усиления тяги удобно и нужно для результативной работы системы обогрева. Грамотная конструкция и верные изделие имеет такие размеры считаются залогом его хорошей работы.

Дефлектор вентиляции

: лучший способ улучшить циркуляцию воздуха

Для того, чтобы человеку было комфортно в комнате, необходимо обеспечить нормальную циркуляцию воздуха. Постоянный воздухообмен создает правильно организованную систему вентиляции, но ее эффективность зависит от внутренней тяги. Если не установить вентиляционный дефлектор, есть риск, что воздуховод забьется мусором и перестанет работать.

Что такое воздушный дефлектор?

На эффективную работу системы вентиляции в первую очередь влияют сила ветра, его направление, а также температура воздуха.Например, летом на улице очень жарко, и из-за того, что воздух нагревается, уменьшается тяга и, соответственно, уменьшается циркуляция воздуха. Чтобы снизить влияние таких негативных воздействий, устанавливаются такие устройства, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, ведь дефлектор — это прежде всего устройство, нормализующее работу вентиляционной системы.

Купол, шар или другая конструкция, которая устанавливается на крыше и действует как дефлектор

Факт! Чтобы понять, что такое дефлектор, обратитесь к изображениям выходных отверстий вентиляционных труб.Дефлектором является купол, шар или любая другая конструкция, расположенная на крыше. Основная задача устройства — обеспечить нормальную вентиляцию помещений различного назначения за счет ветровых нагрузок.

По большому счету, дефлектор — довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а теперь является венцом системы вентиляции. При этом не следует думать, что единственная роль устройства — защитная.

По сути, дефлекторы — это аэродинамические устройства, снижающие негативное влияние погодных факторов на вентиляцию.Он работает по принципу эффекта Бернулли. Основная задача вентиляционных дефлекторов — обеспечить лучшую тягу в системе за счет регулирования воздушного потока.

Поэтому устройства устанавливают в самой высокой точке трубы. В большинстве гаражей можно увидеть гаджеты, которые увенчаны трубами, выходящими из подвала или подвала. К тому же дефлекторы расположены практически везде на крышах домов.

Основная задача дефлекторов — обеспечить лучшую тягу в системе вентиляции.

Для чего нужен дефлектор вентиляции?

Как уже отмечалось, после установки дефлектора воздуховода тяга значительно увеличивается. Это связано с тем, что конструкция отклоняет воздушные потоки и образует зону пониженного давления на выходе из вентиляции. Именно по этой причине воздушные массы внутри поднимаются по трубе и компенсируют недостаток давления.

На торговых площадках можно встретить большое количество разновидностей дизайна, но, несмотря на это, все они работают по схожему принципу.Некоторые производители выпускают дефлекторы с более узкими каналами для увеличения скорости прохождения воздуха через головку трубы. В этом случае срабатывает «принцип аэрографа», и эффект тяги увеличивается в несколько раз.

Дефлекторы дымохода увеличивают тягу и обеспечивают защитную функцию.

Правильный выбор дефлектора позволяет значительно повысить эффективность вентиляции. Иногда производительность увеличивается на 20%. Лучше всего работают устройства, установленные на вентиляционных каналах, отличающиеся большим количеством горизонтальных и извилистых секций.

Основной задачей, выполняемой дефлекторами, установленными на крыше, считается укрытие вентиляционных каналов от проникновения загрязняющих веществ, а также птиц и другой живности извне. Даже за короткое время на стенках трубы скапливается мелкий мусор, опавшие листья, пыль и другие частицы, что приводит к сужению ее диаметра. По этим причинам вся система может выйти из строя. Прочие функции прибора:

  • защита от атмосферных осадков;
  • повышенная тяга;
  • увеличивает эффективность вентиляции до 20%;
  • тушение искр и обеспечение пожарной безопасности;
  • предотвращает появление обратной тяги, так называемого опрокидывающего эффекта вентиляции.

Элементы дефлектора вентиляции

Чтобы лучше понимать, как работают дефлекторы систем вентиляции, необходимо знать, из чего состоит конструкция и как выглядит схема устройства. Итак, основными составными частями вентиляционной приставки являются:

  1. Диффузор. Это основание в форме конуса с усеченным дном. Нижняя часть цилиндрической колбы прикреплена к верхней части вентиляционного канала, выходящего на крышу, что приводит к замедлению воздушного потока и увеличению давления.
  2. Зонтик. Деталь, предотвращающая попадание мусора в вентиляционный канал. Это похоже на защитную крышку, прикрепленную к верхней части диффузора.
  3. Жилье. Видимая деталь дефлектора. Он представлен оболочкой или кольцами, которые соединяются с диффузором с помощью двух или трех кронштейнов. Это связано с тем, что элементы корпуса перекрывают воздушный поток, внутри цилиндрической колбы образуется пониженное давление.

Для предотвращения попадания осадков в систему диаметр диффузора должен быть больше, чем размер входного отверстия.Корпус установлен таким образом, что воздух создает так называемое всасывание через углубления соседних колец. В этом случае удастся ускорить удаление воздушных масс из системы вентиляции.

Для предотвращения попадания осадков в систему устанавливается защитный зонт

Это интересно! Вентиляционный дефлектор устроен таким образом, что потоки воздуха, поднимающиеся снизу вверх, отражаются от крыши, а затем снова начинают спускаться. Чаще всего это происходит при ветре снизу. Если такая проблема присутствует, лучше установить двухконусную конструкцию, где элементы соединяются одним основанием.

Вы также должны понимать, что если на улице боковой ветер, то воздушный поток будет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет только отток воздуха снизу. Вкратце принцип работы дефлектора, установленного на капоте, выглядит так:

  • ветровые потоки улавливаются устройством;
  • воздушный поток попадает в диффузор, раздваивается и приводит к тому, что давление в верхней части воздуховода падает;
  • отработанный воздух из помещения устремляется вверх — туда, где образовалась выпускная пустота, и выбрасывается на улицу.

Если правильно подобрать размер дефлектора и правильно установить конструкцию на верхнюю часть вытяжного канала, перепад давления будет оптимальным, в результате нормализуется скорость воздухообмена.

Диффузор замедляет воздушный поток и увеличивает давление

Типы и характеристики дефлекторов

Если вы посмотрите фото дефлекторов, то заметите, что все они выглядят по-разному, но, тем не менее, выполняют одинаковые функции. Поэтому, прежде чем отдать предпочтение одной из моделей, стоит обратить внимание на следующие критерии:

  • материал изготовления;
  • принцип работы;
  • конструктивных особенностей.

В основном все модели производятся из следующих материалов:

  • алюминий;
  • из нержавеющей стали;
  • оцинкованный;
  • медь;
  • пластик;
  • керамика.

Проверено! Специалисты по вентиляции считают, что дефлекторы из стали или алюминия оптимальны по соотношению цена / качество.Медные устройства тоже хороши, но из-за дороговизны используются редко.

Устройства делятся на следующие типы:

Дефлектор может изготавливаться из алюминия, нержавеющей стали, оцинковки, меди и пластика.
    Диффузор
  • ;
  • Вольпер цилиндрический вентиляционный грибок;
  • крышка флюгера;
  • Н-образный дефлектор трубы;
  • турбоотражатель, представляющий собой сферическое поворотное сопло;
  • статико-динамическое устройство открытого типа Astato.

Некоторые также включают обычные зонтики наверху канала. Следует понимать, что такие устройства только помогают прикрыть вентиляцию от дождя, но никак не влияют на тягу.

Открытые конструкции также различаются по форме, основными считаются следующие устройства:

  • квартира;
  • полукруглый;
  • с открывающейся крышкой;
  • фронтон.

Помимо того, что устройства делятся по типу флюгера, они также классифицируются по принципу действия:

  • поворотный;
  • Дефлектор
  • ;
  • турбина.

Устройство по принципу действия может быть поворотным, дефлекторным и турбинным

Дефлекторы дымохода устанавливаются в первую очередь для улучшения тяги, которая удаляет дым и угарный газ наружу. К тому же после установки устройства теплоотдача увеличивается, и топливо лучше выгорает. Различные фото дефлекторов на дымоходе также дают понять, что с помощью устройства труба защищена от атмосферных осадков и другого занесенного извне мусора.

Дефлекторы для кондиционера, которые внешне отличаются от обычных устройств, можно выделить в отдельную группу. Эта конструкция представляет собой отражающий экран, перераспределяющий воздушный поток. В результате пучок холодного воздуха направляется не прямо, а параллельно потолку. Несмотря на то, что воздух рассеивается, давление от этого не меняется.

Дефлектор и другие конструкции

Дефлектор подвала в первую очередь предназначен для вентиляции подвалов и нижних этажей.После монтажа налаживается не только циркуляция свежего воздуха, но и испаряется лишняя влага с поверхностей. Удобным считается то, что устройства можно монтировать как при принудительной, так и при естественной вентиляции.

Кроме того, преимущество дефлектора в том, что он защищает подвалы и подвалы от проникновения грызунов и других мелких вредителей, а также от атмосферных осадков. При установке трубу лучше брать с запасом по длине, ведь ее всегда можно уменьшить до нужной высоты, а вот вырасти не получится.

дефлектор состоит из стекла, цилиндрического корпуса, крышки в виде зонтика и монтажных стоек.

Конструкция была разработана еще во времена Советского Союза и успешно применяется до сих пор. Если обратиться к чертежу дефлектора, то можно увидеть, что он состоит из следующих элементов:

  • стакан, расположенный внизу конструкции с надставкой на конце;
  • корпус цилиндрической формы, представленный стальной оболочкой;
  • крышка в виде зонтика;
  • крепежные стойки из металлических полос.

Принцип работы следующий: за счет обдува корпуса создается зона разрежения, расположенная над открытым диффузором. Отработанный воздух, смешанный с оксидом углерода и другими компонентами, поднимается по воздуховоду в область образовавшейся зоны низкого давления и выходит наружу. Здесь он подхвачен ветром и полностью удален.

Важно! Эффективность дефлектора вентиляции крыши зависит от сопротивления системы воздуховодов, пересекающих крышу.Фактический объем устройства определяется высотой удлинения трубы. На показатель также влияет разница температур воздуха в помещении и на улице.

Несмотря на то, что устройство было разработано очень давно, оно до сих пор считается лучшим дефлектором вентиляции для повышенной тяги. Высокий рейтинг устройства обусловлен большим количеством преимуществ:

  • обеспечивает максимальную защиту от проникновения атмосферных осадков;
  • предотвращает опрокидывание тяги, то есть втягивание отработанного воздуха обратно в систему;
  • отсутствие динамических деталей;
  • надежность;
  • минимальный коэффициент сопротивления, не превышающий 0.6.

Среди достоинств выделяется и то, что сделать дефлектор своими руками довольно просто. И что самое главное, на производительность установки совершенно не влияют ветровые течения, хотя следует отметить, что при малых скоростях ветра устройство не работает эффективно. Так, если внешний воздушный поток движется со скоростью менее 2 м / с, эффективность дефлектора стремится к нулю. Справедливости ради следует отметить, что в безветренную погоду большинство этих устройств плохо работают.

Со временем конструкция устройства все же улучшилась, так как при изготовлении последних серийных моделей нижнее стекло было утепленным (в тех случаях, когда колпак крепился к сэндвич-трубе на крыше).

Правильный размер дефлектора обеспечит оптимальный перепад давления.

Другие варианты вентиляционных дефлекторов серии 5.904 51

Статический зонт

Volper — больше отражатель ветра, чем усилитель тяги. Несмотря на это, форсунка успешно компенсирует потери давления на выходе из струи.Согласно чертежам конструкции состоят из следующих элементов:

  • нижний стакан или патрубок;
  • стакан верхний цилиндрической формы с вогнутыми стенками;
  • зонт в форме конуса;
  • планки соединительные.

Форсунка устанавливается на воздуховод круглого сечения, а при наличии вала прямоугольной формы применяется специальный переходник. Принцип действия зонта Volper:

  1. Прямые потоки ветра отражаются вверх и вниз за счет вогнутой поверхности верхней оболочки.
  2. Воздушные массы, проходящие между зонтом и плоскостью разреза стекла, образуют внутри сопла область низкого давления.
  3. Воздух из вытяжки меняет направление движения, то есть выходит через щель, расположенную под «грибком».

По эффективности зонт Volper значительно уступает по работе дефлектору, но вместе с тем надежнее защищает воздуховод от резких порывов ветра. Поскольку сделать вытяжной зонт с гнутым стеклом своими руками технически сложно, многие упрощают конструкцию и придают ему форму конуса.Для увеличения продуктивности устанавливается аналогичное стекло в зеркальном отображении, которое размещается под зонтом.

Н-образный дефлектор представляет собой трубную сборку и имеет форму буквы «Н». В этом случае капюшон соединяется со средней частью перекладины. После установки такой конструкции становится неважно, с какой стороны ветер дует в открытую трубу, ведь поток в любом случае будет выбрасывать, проще сказать, уносить поток загрязненного воздуха из вентиляционного стояка.

Среди преимуществ дефлектора для Н-образной вентиляционной трубы:

  • практически 100% защита от попадания ветра;
  • предотвращение эффекта обратной тяги;
  • нет возможности проникновения влаги или замерзания системы.

Помимо достоинств, есть еще и недостатки установки форсунки:

  1. Нарушение аэродинамики. Чтобы выйти на улицу, потоку вытяжного воздуха необходимо преодолеть 2 витка, расположенных под углом 90 градусов.Несмотря на то, что ветровой поток компенсирует этот недостаток, тяговое усилие все равно минимально увеличивается, из-за чего снижается эффективность вытяжки.
  2. Большой строительный размер. Из-за того, что устройство достаточно громоздкое, в процессе установки могут возникнуть сложности.
  3. Не слишком привлекательный внешний вид. Вынесенная на крышу объемная конструкция отличается наличием 2-3 каналов, которые венчают такие заглушки, которые издалека могут выглядеть странно.
Главное преимущество Н-образного дефлектора — 100% защита от ветра.

Полезный совет! Чтобы собрать дефлектор вентиляции своими руками, потребуется взять несколько готовых тройников и соединить их между собой. Такой прибор подходит для вентиляции как бани, так и тёплого сарая.

Что такое турбодефлекторы и флюгер

Конструкции можно смело объединять в одну группу, потому что они не только похожи друг на друга, но и имеют схожий принцип действия.Если рассматривать чертежи турбодефлекторов, можно обратить внимание на то, что отличительной особенностью устройств является сферическая форма поворотных устройств с лопастями в виде полукругов, которые вращаются под действием силы ветра. В этом случае внутри сферы над головкой трубы образуется разреженный воздух, повышающий эффективность вытяжки.

Производительность флюгера обеспечивается тем, что лопасти устройства всегда поворачиваются «спиной» к ветру, тем самым предотвращая попадание воздушных потоков в канал.За корпусом конструкции образуется зона низкого давления, так называемая аэродинамическая тень, которая способствует быстрому удалению загрязненного воздуха из вертикального канала.

Среди преимуществ турбодефлектора вентиляции:

  • защита вентиляционного канала от перегрева летом, позволяющая снизить затраты на охлаждение помещения в жаркие дни;
  • предотвращение образования конденсата под кровлей за счет регулирования температуры в жару;
  • нет необходимости подключать прибор к электросети;
  • обеспечивает эффективную работу, так как производительность турбоотражателя в некоторых случаях на 200% выше, чем у статических моделей.
Основное преимущество турбодефлектора в том, что нет необходимости подключать устройство к электросети.

Кроме того, отдельно можно отметить привлекательный внешний вид насадки. В отличие от других моделей, устройство выглядит как элегантный капюшон шарообразной формы. После установки дефлектора избыточное тепло, влага, мелкая грязь и пары угарного газа независимо отводятся из шахты и подкровельного пространства. Это увеличивает срок службы важных строительных элементов.

Перед приобретением турбо дефлектора вентиляции следует также ознакомиться с основными отрицательными сторонами устройства:

  • при отсутствии ветра на улице лопасти конструкции не будут вращаться и соответственно не улучшится тяга;
  • Узлы поворота дефлектора
  • требуют постоянного обслуживания, хотя бы регулярной смазки;
  • при несвоевременном замечании возможно полное или частичное замерзание форсунки;
  • Особенности конструкции
  • не позволяют устройству надежно защищать вентиляцию от проникновения осадков, особенно в ветреные дни;
  • при сильном ветре есть вероятность, что заклинивший флюгер потеряет целостность.

К относительным недостаткам можно отнести то, что цена дефлекторов динамического типа выше стоимости статических моделей. Например, стоимость зонтов и дефлекторов систем вентиляции 5.904 51 не превышает 20-30 долларов США, тогда как турбодефлекторы можно приобрести минимум за 35-40 долларов США, при этом оборудование требует постоянного обслуживания.

Производительность флюгера обеспечивают лопасти, которые всегда разворачивают устройство «спиной».

Что такое дефлектор вентиляции крыши Astato?

Важным преимуществом дефлектора является продуктивная работа в любую погоду, даже когда нет ветра.Если изучить чертежи дефлектора, то можно обратить внимание на то, что конструкция представляет собой насадку из двух усеченных конусов, обращенных вершинами навстречу друг другу. В верхней части устройства расположен зонт и осевой электровентилятор. Боковой проем алюминиевой сеткой закрыт от птиц и других животных. Среди особенностей устройства выделяются следующие моменты:

  1. При сильном ветре насадка действует как статический усилитель. Даже если вентилятор выключен, поток отработанного воздуха, проходящий между зеркальными конусами, улавливается уличным воздухом и удаляется.
  2. В безветренную погоду или при слабом ветре автоматически срабатывает датчик давления, так называемое реле давления, которое передает сигнал на блок управления EOL. После этого контроллер включает вентилятор, начинается принудительное удаление загрязненного воздуха из шахты.

Это интересно! Порог срабатывания контроллера определяется и настраивается пользователем независимо. Универсальный статодинамический дефлектор может срабатывать без дорогостоящей автоматики, поскольку имеется функция включения вручную или от реле температуры.

Дефлектор вентиляции крыши Astato — одно из самых дорогих устройств подобного типа.

Существенным минусом является высокая цена вентиляционного дефлектора: даже сопло с минимальным диаметром 16 см обойдется пользователю в 1300-1400 $. Если вы хотите, чтобы устройство автоматически реагировало на изменения в окружающем воздухе, вам нужно добавить к этой цене стоимость блока EOL, которая составляет 1520 $.

Как выбрать дефлектор вентиляции?

Если вам нужно выбрать усилитель тяги с минимальными финансовыми затратами и не думать о дополнительном обслуживании, стоит остановить свой выбор на статических дефлекторах: это может быть колпачок Вольпера или насадка.Основное преимущество второго варианта в том, что построить такой дефлектор своими руками довольно просто.

Основные рекомендации по выбору приточно-вытяжного устройства:

  1. При недоверии лучше выбирать динамические модели вытяжек — это может быть поворотный дефлектор или флюгер.
  2. Нет необходимости экономить при покупке вращающейся лопасти. В дешевых моделях часто бывает установлен открытый шарнир, который зимой промерзнет.Выбирая турбодефлектор или флюгер, убедитесь, что подшипник закрыт.
  3. Если усилитель планируется установить в районе с преимущественно ветреной погодой, рекомендуется использовать H-образную насадку. Если же, наоборот, часто бывает безветренная погода, вариант выбора — дефлектор.
  4. Форсунка Astato работает в любых погодных условиях, но требует регулярного обслуживания. И это при том, что стоимость строительства очень высока.
Если есть недоверие, лучше отдать предпочтение динамическим моделям дефлекторов.

Особенности установки устройства и полезные советы по правильной установке

Чтобы правильно рассчитать дефлектор, нужно измерить диаметр выпускного вала. При наличии вытяжного воздуховода прямоугольной формы следует выбирать прибор с круглым сечением, величина которого эквивалентна размеру воздуховода. То есть нужно вычислить сечение прямоугольника и взять круг с аналогичной площадью. Также следует помнить, что в этом случае для установки потребуется дополнительно использовать переходник.

Итак, в первую очередь нужно обратить внимание на высоту вентиляционной трубы и вытяжки, которая определяется в зависимости от расположения на крыше:

  1. Высота 50 см, если воздуховод расположен ближе 1,5 метра от края кровли.
  2. На одном уровне с коньком или чуть выше, когда расстояние от парапета до вентиляционной шахты варьируется от 1,5 до 3 метров.
  3. Если труба удалена более чем на 3 метра, высота выбирается так, чтобы верх дефлектора был не ниже линии прогиба, проведенной от конька вниз к краю крыши под углом 10 °.

Важно! Если у здания плоская крыша, устройство необходимо устанавливать на высоте не менее 50 см.

Оптимально, когда дефлектор устанавливается еще на этапе монтажа кровли

Дополнительные моменты, которые необходимо учитывать при установке:

  1. Не устанавливайте дефлектор в зоне, покрытой аэродинамической тенью других зданий.
  2. Устройство следует устанавливать в местах со свободным воздушным потоком.Лучше всего, когда вытяжка будет самой высокой точкой крыши.

При организации системы вентиляции не следует также забывать о том, как правильно установить вентиляционную решетку — вверх или вниз. Большинство мастеров акцентируют внимание на том, что при наличии принудительной вентиляции в шахту так или иначе будет попадать воздух, поэтому при установке лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли бросаться в глаза прорези решетки.

Дартмут заменит флюгер на башне Бейкерской библиотеки

Дартмут заменит медный флюгер, который установлен на башне Бейкерской библиотеки и представляет собой оскорбительный образ коренного американца, президента Филипа Дж.Хэнлон ’77 объявлен сегодня.

600-фунтовый флюгер, дизайну которого почти столетие, изображает индейца в перьях, курящего длинную трубку, сидящего на земле перед Элеазаром Уилоком, основателем Дартмута. Согласно историческим записям Дартмута, круглая форма позади Уилока считается бочкой с ромом.

«Совершенно очевидно, что изображения на флюгере не отражают ценности Дартмута», — говорит президент Хэнлон.

«Недавно студенты и другие члены сообщества выразили обеспокоенность по поводу изображений на флюгере, и я разделяю эти опасения.Мы чрезвычайно гордимся нашим историческим — хотя временами ошибочным — стремлением приветствовать и обучать наших опытных студентов из числа коренных американцев. Мы в равной степени гордимся вкладом коренных американцев в основание Дартмута, а также нынешней силой и отличительным характером нашего учреждения ».

Фото Роберта Гилла

Флюгер высотой почти 7 футов и длиной 9 футов возвышается на 200 футов над кампусом. Его дизайн стал результатом конкурса, проведенного при строительстве Башни Бейкер в 1928 году.

Рекомендации по замене будут исходить от рабочей группы, члены которой рассмотрят новые конструкции флюгера, а также будут ли менять иконографию в учреждении. Хэнлон попросил вице-президента по коммуникациям Джастина Андерсона организовать процесс проверки, в том числе собрать членов рабочей группы, которые дадут свои рекомендации Хэнлону.

«Башня Бейкер, которая находится на вершине библиотеки, в центре кампуса, является мощным символом нашей приверженности обучению и академическому превосходству», — сказал президент.«Снизу вверх он должен отражать наши ценности».

Школа высшего и высшего образования Гуарини недавно приняла щит с изображением Башни Бейкер, включая изображение флюгера. Щит будет изменен, чтобы отразить все внесенные изменения.

Уилок, служитель конгрегации из Коннектикута, основал колледж 251 год назад как учреждение для обучения коренных американцев. Самсон Окком, индеец мохегана и один из первых учеников Уилока, сыграл важную роль в сборе средств, необходимых для основания колледжа.

Однако в первые 200 лет своего существования Дартмут не выполнил своего обещания обучать коренных американцев. В 1970 году тогдашний президент Джон Кемени в своей инаугурационной речи пообещал решить проблему отсутствия у коренных американцев возможностей получения высшего образования. Он учредил Программу для коренных американцев в Дартмуте и призвал сотрудников приемной комиссии набирать студентов из числа коренных американцев.

За годы, прошедшие с тех пор, как Кемени дал свое обещание, Дартмут остался верен этому обещанию.Более 1200 коренных американцев и коренных жителей Аляски, представляющих более 200 племен, посетили Дартмут, в котором больше всего студентов из числа коренных американцев, и который окончил больше коренных американцев, чем любой из его сверстников из Лиги плюща.

Сьюзен Бутуэлл можно связаться по адресу [email protected]

Руководство по установке флюгеров | Металлургический завод Black Country

Итак, вы нашли идеальный дизайн флюгера для себя, и теперь вам просто нужны советы по его размещению и установке? Мы вас прикрыли.Независимо от того, выбрали ли вы традиционный дизайн из чугуна или модный стиль из меди, наши флюгеры специально разработаны для простоты установки. Но, как и при установке любого из наших продуктов, мы рекомендуем проконсультироваться с квалифицированным специалистом. Перед тем, как вы начнете полный процесс установки флюгера, мы советуем убедиться, что все его части очищены от грязи или мусора. Мы также рекомендуем нанести легкую техническую смазку на вал и внутри втулки / трубки вала.

Из-за своей декоративности и материалов, из которых изготовлены наши флюгеры, они не всегда подходят для прибрежных участков или мест, которые подвержены чрезмерно сильным ветрам или погодным условиям. Мы рекомендуем проверять ваш флюгер ежегодно или при любых неблагоприятных погодных или ветровых условиях, чтобы гарантировать своевременное проведение и завершение необходимого обслуживания. Чтобы правильно ухаживать за флюгером, обратитесь к нашему «Руководству по уходу и обслуживанию флюгера».

Перед установкой флюгера в выбранном вами месте мы рекомендуем проконсультироваться со специалистом, который оценит ваше место установки на предмет пригодности. Наши флюгеры бывают двух размеров — стандартного и большого. Поставляемый кронштейн адаптируется и может устанавливаться как горизонтально, так и вертикально, в зависимости от желаемого расположения флюгера. Какой размер лучше всего подойдет для вашей собственности, зависит от нескольких факторов, а также от общего внешнего вида, которого вы хотите достичь.

Если в вашей собственности есть купол или куполообразный пик на вершине крыши, глубокий черный цвет наших чугунных конструкций будет идеально смотреться на фоне открытого неба.В этом случае отлично подойдет флюгер стандартного размера, так как он будет хорошо виден при установке. Если вы устанавливаете флюгер на вершину крыши или сбоку здания, сарая или сарая, более вероятно, что флюгер может потеряться на заднем плане, особенно с темной кирпичной кладкой или листвой позади него. В этом случае лучшим вариантом может быть флюгер большого размера или расписанный вручную. Вы также можете подумать о медной лопасти, поскольку она яркая и светоотражающая, но со временем она окисляется и темнеет, придавая ей более старинный вид.При креплении к двускатной крыше необходимо приобрести крепежный кронштейн с ребрами.

Обратите внимание, что со многими из наших более сложных концепций флюгера дизайн имеет абсолютный прецедент над функциональностью, поскольку получение точных показаний в большинстве городских районов может оказаться сложной задачей, независимо от дизайна. С этими железными флюгерами у вас не будет такого же уровня точности или отзывчивости, которого вы достигли бы с подобными конструкциями из более легкой листовой стали, из-за тяжелой и прочной конструкции.Для оптимальной работы флюгер должен быть свободен от живой изгороди, деревьев, зданий или всего, что может мешать или мешать ветру, дующему в постоянном и постоянном направлении. Если точность и отзывчивость имеют первостепенное значение, мы рекомендуем использовать ветрозащитный носок или другое измерительное устройство вместо чугунной лопасти.

Если вы устанавливаете один из наших традиционных чугунных или расписанных вручную флюгеров, следующая информация должна вам помочь.Для установки флюгеров большого и стандартного размера мы рекомендуем использовать сверло диаметром 12 мм. Обратите внимание, что верх флюгера удерживается стопорным винтом. Стопорный винт предназначен для предотвращения отсоединения головки, но, что не менее важно, он должен быть достаточно ослаблен, чтобы лопатка могла свободно вращаться.

1.) Чтобы упростить установку, монтажный кронштейн может быть прикреплен вертикально или горизонтально к фронтальному концу. Когда вы будете довольны ориентацией кронштейна, используя спиртовой уровень в качестве ориентира, отметьте крепежные отверстия для кронштейна на месте установки.
2.) Установите деталь B в деталь A (кронштейн) и затяните установочные винты. Перед началом работы убедитесь, что болты подходят для вашего типа стены (например, камня или кирпича). С этого момента некоторым может быть проще собрать флюгер на земле, прежде чем устанавливать его на уже установленный кронштейн, но это полностью зависит от личных предпочтений.
3.) Прикрепите деталь B (стойку) к монтажному кронштейну, а затем больший шаровой фитинг.
4.) Стрелки направления должны зафиксироваться двумя прилагаемыми винтами.Используя компас, совместите стрелку севера в правильном положении, а затем прикрепите наконечник к вершине шеста.
5.) Верх флюгера фиксируется стопорным винтом. Очень важно, чтобы этот винт оставался плотно затянутым, чтобы наконечник оставался на месте при правильном положении, чтобы флюгер мог свободно поворачиваться на ветру.
6.) Вам также предоставляется резиновая заглушка, которую следует использовать для закрытия неиспользуемой части кронштейна (как показано на схеме ниже).

Чтобы улучшить изменение направления вашего флюгера, можно нанести смазку на компонент стойки, чтобы обеспечить более плавное и быстрое движение.

Наш ассортимент медных флюгеров можно настроить с помощью схемы, изображенной ниже. Обратите внимание, что следующая диаграмма относится только к нашим флюгерам , медь, . Для получения дополнительной информации по установке наших стандартных и больших чугунных флюгеров, пожалуйста, обратитесь к приведенным выше инструкциям.

Если у вас возникнут дополнительные вопросы, свяжитесь с нами по телефону 0800 6888 386 или напишите нам по адресу [email protected] Наша команда будет рада помочь с вашим запросом!

Изготовление дефлектора для трубы дымохода своими руками. Дефлектор дымохода

Все обратили внимание на вытяжку, возвышающуюся над дымоходом, но не все знают, зачем она там была установлена ​​и каково ее предназначение. Эта деталь называется дефлектором.Это переводится на русский язык как «отражатель».

Это небольшой навес над трубой, служащий для защиты от агрессивных воздействий окружающей среды: ветра, осадков и создания необходимой тяги.

Иногда его называют дымоходом, а выполнен в каком-нибудь стильном виде — флюгером. Дефлектор, установленный на трубе дымохода, — это архитектурный элемент, пришедший к нам из древности, а сегодня он также может украсить крышу любого здания. Кроме декоративной роли, он выполняет еще и важную практическую функцию — усиливает движение воздуха в трубе.

Что это такое и зачем это нужно?

Вне зависимости от того, какое отопительное оборудование используется в доме и какой теплоноситель используется, любая система отопления оснащается дымоходом. Благодаря этому обеспечивается извлечение продуктов сгорания. Как она будет работать, напрямую зависит от качества всей системы.

А вот дымоход, который не всегда бывает красивым и установленным по всем правилам, функционирует отлично. Особенно это заметно при сильном ветре, когда на газы в трубе оказывается сильное давление.Чтобы ничто не могло помешать правильному функционированию всей системы отопления, используется дефлектор, надеваемый на трубу дымохода.

Его основная цель — увеличить тягу за счет препятствования воздушному потоку. Ветер, огибая препятствие, приводит к образованию вокруг трубы зоны низкого давления. Результат — увеличение тяги. Независимо от конструкции дефлекторов, все они участвуют в одном процессе — формировании зоны низкого давления при обтекании препятствия воздухом.Благодаря устройству ветер не уменьшает, а наоборот увеличивает тягу.

Воздушные потоки, соприкасаясь с поверхностью дефлектора, огибают его и начинают двигаться быстрее, создавая зону разрежения. В физике это явление называется эффектом Бернулли. Именно благодаря ему увеличивается тяга в трубе.

Исследования показали, что при использовании дефлектора, даже самого обыкновенного, КПД дымохода увеличивается на 20%.Его полезность также заключается в том, что он защищает трубу от переносимого ветром мусора и осадков в виде дождя, града или снега. Дымоход функционирует одинаково в любых условиях, вне зависимости от особенностей погодных условий на улице.

Популярные виды продукции

Вы, наверное, заметили, что они бывают разных форм. Современные устройства могут иметь различную отделку:

  1. Квартира
  2. Полукруг
  3. С крышкой
  4. С двускатной двускатной крышей

Заглушка полукруглая

Первый тип чаще всего устанавливается на дома, выполненные в стиле модерн.Для обычных современных построек в основном используется полукруглая вытяжка. Двускатная крыша с дефлектором лучше всего защищает дымоход от снега.

Дымоходы чаще всего изготавливают из оцинкованного железа, реже из меди. Но сегодня в моду входят изделия, покрытые эмалью или термостойким полимером. Если устройство используется на вентиляционных каналах, где нет прямого контакта с нагретым воздухом, то можно использовать пластмассовый колпак.

Конструкции дефлекторов тоже разные.

На внутреннем рынке наиболее популярны:

  • Дефлектор ЦАГИ шаровой с вращением открытый «Astato»
  • Аппарат Григоровича
  • «Дымный зуб»
  • Дымоход круглый «Voller»
  • Звезда «Шенард»

Различные варианты вытяжек

Дефлектор ЦАГИ стал самым популярным на российских просторах. В его комплектацию входят:

  • Патрубок (входной)
  • Рама
  • Диффузор
  • Зонтик
  • Кронштейны

Можно купить заводской дефлектор и установить его на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов.Для этого следует придерживаться нескольких простых правил.

Это механизм с вращающимся телом, соединенным с подшипниковым узлом, на нем закреплены специально гнутые детали. Сверху расположен сам флюгер, он позволяет всему устройству как бы постоянно держаться против ветра.

Кольцо со встроенным в него подшипниковым узлом крепится к прорези дымохода прочными болтами. Воздушный поток, проходящий между козырьками, ускоряется, что приводит к созданию зоны разрежения.Соответственно увеличивается тяга и повышается эффективность отвода продуктов сгорания.

Дефлекторная лопатка изготовлена ​​из материалов с высокой коррозионной стойкостью. Он имеет простую конструкцию и может использоваться в дымоходах любого здания.

Как сделать дефлектор дымохода своими руками

Для начала нужно определиться, из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Подойдет и медь, хотя это дорогой материал.Использование именно этих металлов обусловлено тем, что дефлектор должен быть максимально устойчивым к перепадам температур и атмосферным воздействиям.

Устройство имеет свои специфические параметры, которых необходимо придерживаться. Например, высота дымохода должна составлять 1,6–1,7 части внутреннего диаметра трубы, а ширина — 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

  1. Рисуем развертку основных деталей на картоне.
  2. Переносим выкройки на металл и вырезаем отдельные детали.
  3. Соединяем все элементы между собой, используя для этого крепеж или сварочные работы.
  4. Изготавливаем кронштейны из стали, необходимые для крепления вытяжки к поверхности дымохода.
  5. Собираем шапку.

Самодельный дефлектор сначала собирается и только потом монтируется на трубу. Первый — это цилиндр, который фиксируется крепежом. Диффузор и колпак с обратным конусом крепятся к нему с помощью хомутов — простого элемента, который позволяет устройству работать при любом ветре.

Смотрим ролик, делаем сами и пошагово:

Для самостоятельного изготовления шапки вам потребуются следующие предметы и инструменты:

  • Резиновый или деревянный молоток
  • Молот
  • Бар
  • Зажимы
  • Ножницы по металлу
  • Уголок стальной.

Для упрощения процесса сборки устройства на всех деталях с двух сторон специально вырезаны уголки.

Установка дефлектора является обязательной и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если установленный на дымоходе дефлектор не соответствует этим параметрам, то он не сможет правильно выполнять свою основную функцию по созданию хорошей тяги.

Шапку делаем сами, видеообзор:

При изготовлении металлических заготовок своими руками лучше всего делать это с помощью картонных вырезов, вырезанных по нужным размерам. Прикрепив их к листу металла, достаточно будет обвести детали по контуру и их можно смело вырезать, не опасаясь ошибиться.

Наличие обратного конуса под капотом также является обязательным конструктивным требованием. С его помощью дымоход будет эффективно работать в любых климатических условиях.

Если труба имеет максимально допустимый диаметр, то при установке потребуется использовать проволочную скобу.

Нормальная работа любого отопительного агрегата обязательно предусматривает наличие дымового канала. Без нормальной тяги не заработает ни один котел, камин, печь.

Однако очень часто возникают различные проблемы с тягой, особенно при сильном ветре. Для решения большинства этих проблем был изобретен и активно применяется дефлектор дымохода, устанавливаемый в верхней части трубы.

Обычный дефлектор дымохода — это устройство, устанавливаемое на конце дымохода или вентиляционного канала для увеличения тяги (см.). При правильном подборе оптимального размера и типа данного устройства можно добиться увеличения КПД отопительного агрегата (до 20%).Также следует отметить, что дефлектор дымохода служит отличной защитой от дождя, снега, пыли, мусора и попадания внутрь трубы птиц. Так что на установку дефлектора стоит потратить время, тем более что выполнить эту работу своими руками несложно.

Совет: установка дефлектора особенно эффективна, когда невозможно сделать дымоход прямым.

Принцип действия дефлектора довольно прост — потоки воздуха ударяются о внешнюю поверхность диффузора, обтекают ее и тем самым создают небольшой вакуум (эффект Бернулли — при увеличении скорости воздуха вокруг препятствия возникает вакуум) , что увеличивает тягу в дымоходе.

Типы дефлекторов

За годы создания и проектирования были спроектированы и производятся следующие типы дефлекторных конструкций:

В основном используются дефлекторы ЦАГИ

. Это универсальный вид, который подходит для установки на любую трубу — вентиляционную или дымоходную. Сверху дымоходной трубы прикреплен канал, превышающий его диаметр, этот канал образует диффузор, обтекаемый ветром. В результате появляются зоны высокого давления по бокам, а зоны разрежения спереди и сзади, что способствует увеличению тяги.Чтобы мусор не попал в дымоход, над диффузором крепится колпак.

Однако каждый из перечисленных типов отлично справляется с поставленными перед ними задачами. Основные отличия:

  • габариты;
  • восприимчивость к направлению ветра.

Недостаток любого дефлектора в том, что в безветренную погоду это устройство оказывает некоторое сопротивление тяговому усилию.

Для изготовления дефлекторов используются материалы, не подверженные коррозии и выдерживающие высокие температуры.Чаще всего это оцинкованная или нержавеющая сталь или медь.

Конструкция дефлектора

Все дефлекторы имеют практически одинаковую конструкцию.

Типовой дефлектор дымохода состоит из следующих частей:

  1. Патрубок впускной.
  2. Диффузор (верхний внешний цилиндр).
  3. Кожухи дефлектора.
  4. Скобы для крепления шапки — зонта.
  5. Зонт-шапочка конической формы.

Основной материал для изготовления дефлекторов — листы оцинкованного железа.В последнее время на рынке появились дефлекторы, где металл покрывают эмалью или защитным слоем из пластика. Для установки на вентиляционные каналы, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем, как сделать дефлектор дымохода своими руками, необходимо произвести его расчет и нарисовать чертеж, с указанием всех размеров. Расчет основан на внутреннем диаметре дымохода (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

Таблица размеров дефлектора

Если в этой таблице нет требуемого размера, то вы можете рассчитать, используя следующие соотношения:

  1. Высота дефлектора должна быть: 1,6 — 1,7 d.
  2. Ширина диффузора: 1,2 — 1,3 д.
  3. Ширина шапочки зонта: 1,7 — 19 d .

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками необходимо придерживаться этих пропорций.Если вы сделаете устройство, не отвечающее этим соотношениям, то дефлектор не будет работать должным образом.

После того, как чертежи готовы, можно приступать к подготовке необходимых инструментов и материалов.

Для того, чтобы сделать дефлектор для дымохода своими руками, понадобятся следующие инструменты и материалы :

  • рулетка;
  • ножницы по металлу;
  • сварочный аппарат;
  • болгарский;
  • электродрель;
  • набор ключей рожковых;
  • листов оцинкованного железа;
  • болтов с гайками;
  • зажим;
  • металлическая полоса.

Производство дефлекторов

После проведения расчетов приступаем к изготовлению всех комплектующих дефлектора:

  1. Карандашом нарисуйте соответствующие детали дефлектора: внешний цилиндр, диффузор и колпак. Рисуем строго по размеру.
    Совет: вы можете сделать шаблоны из картона в натуральную величину и просто обвести их по контуру на металле.
  2. Ножницами по металлу вырезаем все детали — нижний цилиндр, диффузор и колпак зонта, обратный конус.
  3. С помощью сварки, заклепок или небольших болтов необходимо соединить все части.
  4. Вырезаем из металлической планки скобы для крепления заглушки.
    Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полосы.
  5. Кронштейны для крепления вытяжки крепятся к внешней поверхности конического диффузора.
  6. К крышке зонта прикреплен обратный конус.

После того, как все основные детали выполнены, можно приступать к сборке дефлектора прямо на дымоходе.

Установка дефлектора

Рассмотрим вариант, когда дефлекторы дымохода устанавливаются на металлический дымоход внутренним диаметром 120 мм .

Монтажные работы будут проходить в такой последовательности:

  1. Нижний цилиндр устанавливается на дымоходе и фиксируется болтами.
  2. Диффузор (верхний цилиндр) крепится зажимом к нижнему цилиндру.
  3. К скобам крепится обратный конус зонта.

Совет: Обязательно поместите обратный конус под колпак. Это позволяет дефлектору эффективно работать даже в условиях ветра.

Важно: если дымоход имеет большой диаметр, то для надежного крепления к дымоходу необходимо использовать дополнительные распорки из стальной проволоки.

Дымоход и вентиляционные каналы играют очень важную роль (см.). Именно такие устройства, как дефлекторы дымохода, делают работу этих каналов стабильной и снимают проблему отсутствия или слабой тяги.

Для эффективной работы дымохода предусмотрено специальное приспособление, которое монтируется на его головке.

Дефлектор дымохода предназначен для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из которых вы можете изготовить самостоятельно.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор

(пер. С англ.«Рефлектор») — трубная конструкция, устанавливаемая на головку для защиты верхней части дымохода.

Основное назначение дефлектора — усиление и выравнивание тяги отопительного оборудования (топки или котла) для безопасного удаления продуктов сгорания. При отсутствии дефлектора воздушные массы могут проникать внутрь, что еще больше затрудняет или препятствует хорошей тяге теплогенератора.

Наличие такого устройства способствует увеличению КПД отопительного оборудования до 20%.

Помимо своего основного назначения — дымоудаления, устройство используется для выполнения ряда важных функций:

  • Выравнивание тяги … Хорошая тяга обеспечивает подачу кислорода, что приводит к экономии топливного материала — он сгорает быстрее и быстрее. полностью в теплогенераторе.
  • Искрогашение. Образование искр происходит в результате повышения температуры горения топлива и тяги в конструкции дымохода, что может вызвать возгорание.Устройство обеспечивает безопасное выгорание искр.
  • Защита от негативного воздействия атмосферных осадков … Такое устройство обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и безотказной работе отопительного оборудования даже в непогоду.

Как работает дефлектор

Дефлекторы дымохода устанавливаются в вытяжном канале или на дымоотводной трубе для улучшения внутренней тяги.

Принцип работы устройства следующий:

  • Ветер с воздушными массами опоясывает стенки внешнего цилиндра конструкции, создавая необходимое сопротивление.
  • Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух объединяется с продуктами горения, которые удаляются из дымохода.
  • Масса воздуха и дыма приводит к увеличению внутренней тяги в конструкции дымохода.
  • Независимо от направления воздушных потоков, подобный процесс приводит к улучшению тяги в нагревательном оборудовании.

Верхний цилиндр имеет специальные отверстия для всасывания дыма. Иногда воздушные вихри, образующиеся под колпаком, могут препятствовать удалению продуктов сгорания. Это существенный недостаток конструкции. Проблема решается установкой под зонтом насадки в форме перевернутого конуса, которая предназначена для отражения, рассечения и удаления масс из конструкции дымохода.

Разновидности дефлекторов дымохода

Современные дефлекторы дымохода представлены в самых разных исполнениях, самые востребованные из них:

  • ЦАГИ.
  • Дефлектор Григоровича.
  • Вольпер.
  • H-образная.
  • Лопатка.
  • Тарелка.
  • Вращающийся.
  • Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный ЦАГИ. Конструктивными элементами устройства являются патрубок, прикрепленный к дымоходу, диффузор, кольцо и зонт.

Главное преимущество ЦАГИ — удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги.ЦАГИ применяется для защиты систем вентиляции и дымохода.

Эта конструкция эффективно перекрывает входящий воздушный поток для быстрого вывода дыма из дымохода. В этом случае зонт располагается внутри баллона, поэтому обеспечивает максимальную защиту от негативного воздействия атмосферных осадков.

Существенным недостатком конструкции является сложность изготовления, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно сложно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно сделать своими руками из подручных материалов.Конструкция состоит из верхнего цилиндра, нижнего цилиндра с фитингами, конуса и монтажных кронштейнов.

Дефлектор Вольперта-Григоровича успешно применяется для защиты вытяжки и дымохода. Основным достоинством устройства является простота конструкции, а недостатком — высокое положение зонта по отношению к диффузору, что приводит к выдуванию дыма с боков.

В целом такое устройство не дает эффективного увеличения тяги, но препятствует проникновению атмосферных осадков в трубу.

Круглый Volper

Такое устройство практически идентично дефлектору ЦАГИ, но с той лишь разницей — есть козырек для защиты от атмосферных осадков и загрязнений, расположенный над диффузором.

Н-образное приспособление

Н-образное дефлекторное устройство позволяет использовать отрезки труб, поэтому он способен выдерживать экстремальные ветровые нагрузки. Основные элементы конструкции монтируются на букву Н, исключающую попадание атмосферных осадков и загрязнений в трубу за счет горизонтального патрубка.

Боковые вертикальные элементы увеличивают внутреннюю тягу, что приводит к одновременному выбросу дыма в разные стороны.

Лопатка

Еще один вариант дефлектора дымохода, который представлен соединенными между собой козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под действием воздушных масс, в верхней части конструкции устанавливается специальная. Многие конструкции оснащены маленькой булавкой со стрелкой, определяющей направление ветра.

Перерезая воздушные потоки, козырьки увеличивают тягу в дымоходе. Кроме того, они защищают котел или печь от возможного загрязнения извне.

Существенным недостатком конструкции является хрупкость подшипника, обеспечивающего движение козырьков.

Дисковый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокую тягу. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и атмосферных осадков.

Внизу козырек снабжен заглушкой, направленной в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, увеличивающий внутреннюю тягу вдвое.

Поворотный дефлектор

Такое устройство может вращаться за счет воздушных масс в одном направлении, поэтому в безветренную погоду оно абсолютно неподвижно. При крепком льду турбоструктура приходит в негодность, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия атмосферных осадков.Если в качестве теплогенератора используется газовый котел, то рационально будет использовать такой дымоход.

Искрогаситель

Существуют модели устройств для безопасного тушения искр. Обычно это конструкции, оснащенные цилиндром и зонтом с мелкой сеткой.

В специальных таблицах содержится информация о размерах фитингов для стандартных дымоходов.

Таблица размеров

  • Высота дефлектора = 1,6 (1,7) × d.
  • Ширина крышки = 1,7 (1.8) × d;
  • Ширина диффузора = 1,2 (1,3) × d.

d — внутренний диаметр дымохода.

Важно! Для получения требуемых значений потребуются предварительные измерения внутреннего диаметра дымохода.

Инструкция по монтажу дефлектора

Дефлектор Григоровича — самый простой и популярный вид защитных устройств. Имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымохода из жести или оцинкованной стали толщиной не менее 0.Подходит 5 мм.

Для сборки потребуется следующий набор рабочего инструмента:

  • Ножницы для резки металла.
  • Молоток.
  • Электродрель и дрели.
  • Сварочный аппарат.
  • Рулетка.
  • Карандаш и фломастер.
  • Картон плотный.
  • Саморезы.
  • Болты и гайки.

В основе устройства — стальной оцинкованный лист 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

  1. Расчет размеров будущего устройства.Для простоты можно воспользоваться уже готовой формулой.
  2. Маркировка каждого элемента конструкции нанесена на картон. Готовые шаблоны вырезаются и соединяются между собой, чтобы проверить соответствие размеров требуемым параметрам.
  3. Шаблоны размещаются на стальных листах и ​​обводятся фломастером по контурам. Заготовки вырезаются ножницами строго по контурам.
  4. Из центральной части образован цилиндрический диффузор. По краям проделываются отверстия под саморезы.
  5. Внешний цилиндр создается таким же образом. Колпачок конусовидной формы собирается из двух заготовок.
  6. Сделано 6 надрезов по краям верхнего конуса для фиксирующих стоек. Стеллажи длиной 21 см и шириной 5 см вырезаются из стальных полос. Далее нижний конус крепится к верхнему конусу краем при помощи стоек.
  7. Готовая вытяжка соединяется с диффузором и устанавливается во внешний цилиндр.

Важно! Все детали соединяются между собой болтами и гайками или сваркой.

Установка дефлектора

Чтобы дымоход имел надежную защиту, на него необходимо правильно установить готовый дефлектор.

Для установки агрегата на крышу требуются следующие инструменты и крепеж:

  • Электродрель со сверлами.
  • Набор рожковых ключей.
  • Шпильки с резьбой.
  • Гайки.
  • Хомуты соединительные.
  • Лестницы для подъема и перемещения на крышу.

Кроме того, необходимо подготовить небольшой отрезок трубы с диаметром больше диаметра канала.

Важно! При установке дефлектора на дымоход большого диаметра рекомендуется использовать стальные скобы для дополнительной фиксации.

Следуя пошаговой инструкции, любой владелец ванны легко сможет собрать и установить самый простой и доступный по цене дефлектор дымохода. Такое устройство не только улучшит внутреннюю тягу, но и защитит канал от загрязнения и негативного воздействия атмосферных осадков.

Система вентиляции загородного дома должна обеспечивать нормальную работу в любых условиях.Это необходимо по ряду причин для обеспечения жизнедеятельности жителей, обеспечения нормального горения отопительных агрегатов и удаления из помещения воздуха с низким содержанием кислорода. Для этого создается система вентиляционных каналов, венец которых является дефлектором для выхлопной трубы.

Дефлекторы

предназначены для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции жилых, хозяйственных или производственных помещений.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в системе вентиляции вплоть до ее опрокидывания, то есть изменение направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу вверх из зоны повышенного давления.

Обратите внимание на то, что колпаки на дефлекторах более выпуклые кверху. Это означает, что при огибании такого препятствия в его нижней части создается разрежение, а значит, и образование тяги.

Какой дефлектор лучше подойдет к вытяжке

На строительном рынке представлен широкий выбор различных конструкций такой продукции. Все они имеют определенные особенности эксплуатации, о которых желательно знать при покупке. Наиболее популярны следующие типы:

  1. Поворотные вентиляционные конструкции.
  2. Поворотные дефлекторы вентиляции.
  3. Дефлекторы Григоровича.
  4. Разработка макетов ЦАГИ.
  5. Дефлекторы Volpert.
  6. H-образная.


Рассмотрим некоторые из них более подробно.

Роторные турбины для выхлопной системы

Это самые популярные устройства для этой цели. По сравнению с другими конструкциями их производительность на 20-25% выше.

Преимущество использования в том, что они не используют никаких источников энергии во время работы.

Вращаясь всегда в одном направлении под действием ветра, головка турбины создает разрежение внутри вентиляционной трубы, что способствует активному процессу циркуляции воздуха.

Кроме того, элегантно выполненный из стали, он также защищает горловину трубы от атмосферных осадков.

Головная часть изготовлена ​​из алюминиевых полос толщиной до 0,5 мм, а основание — из стального листа, окрашенного в цвета RAL.

Роторные турбины можно использовать на круглых, квадратных или прямоугольных каналах или дымоходах. …

Поворотный дефлектор

Продается как поворотный дефлектор с вытяжным вентилятором. Для увеличения производительности здесь используются форсунки с крыльчаткой на конце.Конструктивно эти устройства несколько сложнее. Вращающаяся головка установлена ​​на вертикальной оси и оснащена двумя не требующими обслуживания герметичными подшипниками.

На этой же оси установлена ​​крыльчатка, подающая воздух через выхлопной канал. Этому способствует постоянное направление вращения головки устройства вне зависимости от направления ветра.

Материалом изготовления чаще всего является лист алюминия, реже — лист нержавеющей стали толщиной 0.4 миллиметра.

Посмотреть видео

Полный размерный ряд представляет собой весь стандартный ассортимент и позволяет использовать дымоходы любого профиля.

Дефлекторы Григорович

Простые по конструкции, такие устройства заслуживают внимания как предметы для ручного изготовления. При этом они достаточно эффективны, увеличивая тягу в вытяжном канале не менее чем на 20%.

Для изготовления своими руками нужно вырезать из оцинкованной стали круг и удалить из него сектор.Таким способом получается коническая крышка, что и является целью проводимых работ. Закрепить его можно в конце дымохода на трех стойках из полос такого же металла.

Наряду с его основной функцией этот продукт заключается в защите устья выхлопного канала от загрязнения мусором. Для этого боковины устройства прикрываются металлической сеткой с размером ячеек не более 5 миллиметров.

Дефлекторы — флюгер

Конструкция этого устройства основана на том же принципе — изменение расхода воздуха при его огибании диффузора… В результате над выходом дымохода создается зона разрежения, которая способствует ускоренному откачке воздуха из системы.

Но эти устройства являются прародителем и ярчайшим представителем класса дефлекторов — флюгером. Их особенность — возможность ориентироваться на ветру, для чего в конструкции использован специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней намного ниже, чем для поворотных устройств, так как ось используется только для ориентации продукта в пространстве.

Формы флюгера могут быть самыми разнообразными, принцип действия при этом не меняется.

Следует отметить, что разнообразие конструкций устройств повышения тяги безгранично. Комбинация рабочих факторов и смешение структур развита так, что в некоторых случаях невозможно отнести устройство к тому или иному типу. Да, в этом нет необходимости — главное, чтобы он работал исправно. Немаловажным фактором является внешний вид изделия.

Таким образом, выбор дефлектора для вентиляции сводится к чисто эстетической задаче, исходя из личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на выхлопную трубу своими руками

Смотрите видео

Ставя себе такую ​​задачу, нужно, прежде всего, определиться с ее размерами. От этого будет зависеть выбор материала и необходимость в нем. Для обеспечения работоспособности важно соблюдать соотношение габаритных размеров, которое можно определить по специальной таблице:


Для изготовления дефлектора для выхлопной трубы своими руками необходим чертеж .Предлагаем воспользоваться чертежом, представленным на нашем сайте, но для начала нужно определиться с дизайном изделия. Также рисунок будет несложно сделать своими руками, руководствуясь инструкцией из приведенной ниже таблицы.

Инструменты, которые нам понадобятся в процессе изготовления устройства:

  1. Слесарные ножницы для резки металла. Можно использовать ручные, но по возможности лучше механические.


  1. Деревянный молоток для выполнения жестяных работ.
  2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
  3. Заклепочник для установки заклепок.


  1. Кернер — для отметки места сверления отверстий в металлическом листе.
  2. Молоток настольный.

Для выполнения жестяных работ вам понадобится верстак с прибоем, представляющий собой стальной уголок размером 50х50 мм, закрепленный по длине по краю.

Необходимые материалы для изготовления дефлектора для дымохода своими руками:

  1. Металлический лист.Вы можете использовать сталь, оцинкованную сталь, медь, алюминий и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5–1,0 миллиметра.
  2. Заклепки из экструдированного алюминия толщиной около трех миллиметров.
  3. Картон для выкройки деталей и формирования модели изделия.
  4. Скоба для крепления деталей из картона.
  5. Измерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школы).
  6. Карандаш или маркер для разметки.

Предварительная сборка макета из картона, чтобы избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем поворотный дефлектор своими руками

Устройства этого типа самые сложные в изготовлении, поэтому чертежи на них желательно разработать самостоятельно. А для изготовления изделия в натуральном виде нужно иметь навыки выполнения сантехнических работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции поворотного вытяжного дефлектора являются ламели — пластинчатые детали, на которые осуществляется воздействие ветрового потока.Они должны быть выполнены точно такими же, чтобы не было разбалансировки всего агрегата при вращении.

Посмотреть видео

Размеры и форму ламелей необходимо предварительно определить на картонном макете. Их необходимое количество вырезается и с помощью скоб и клея собирается в модель. Рекомендуется установить на вертикальной оси и проверить в рабочем положении с помощью вентилятора или пылесоса.

В этом случае необходимо следить за балансировкой и работоспособностью устройства.Результатом этой работы должна стать разработка формы ламелей и их эффективность.

Но главная задача — рассчитать истинные размеры основания головки в зависимости от размера и формы воздуховода.


Как известно, основой для установки роторного вентилятора является внешняя часть дымохода.

Но и для мастеров есть хорошие предпосылки. Со сложной сферической формой такого устройства возиться не нужно.В свое время в автопарке, где вентиляция салона является одним из важнейших факторов, массово применялись такие устройства, но с цилиндрическим ротором. Такая форма позволяет легко изготавливать качественную вращающуюся деталь.

Посмотреть видео

Процедура изготовления роторного вентилятора может выглядеть следующим образом:

  1. Изготовьте опорные диски для цилиндрического ротора. Верхний выполнен в виде диска с отверстием для оси по центру, нижний — в виде кольца.
  2. Вырежьте из металлической полосы прямоугольные рейки определенных размеров.
  3. Закрепите их между двумя деталями. Способ крепления зависит от материала, из которого изготовлен ротор. Это может быть сварка стальных деталей и заклепки для элементов конструкций из цветных металлов.
  4. В процессе сборки необходимо предусмотреть установку опорной оси. Изготовление посадочных мест на нем для установки подшипников может оказаться затруднительным, поскольку их использование для быстро вращающейся массивной детали (ротора) представляется обязательным.
  5. Сделайте посадочную площадку, соединяющую ротор и трубку воздуховода. Его форма зависит от формы внешней части и обеспечивает осевое крепление подшипника.

Сложность исполнения заключается в необходимости изготовления токарных деталей — осей и корпусов подшипников.

Токарного оборудования в хозяйстве, как правило, нет. Изготовление вручную хлопотно и не обеспечивает гарантии качества. Выход один — найти подрядчика и заказать запчасти на стороне.

Монтажные работы

Хорошо, если удалось сделать качественный прибор для выхлопной системы. Но надо понимать, что впереди очень важная операция — его установка по месту применения. И он всегда в лучшем виде, что накладывает дополнительную ответственность на установщика.

Установка заглушек на вентиляционные трубы всегда выполняется на завершающем этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемые поверх финишного покрытия.Кроме того, перед установкой головы вокруг трубы нужно сделать подмость, на которой и будет производиться установка.

Саморезы используются для установки головки на кирпичную трубу:

  1. Отверстия просверливаются на расстоянии 12-15 сантиметров друг от друга, чтобы не попасть в стык между кирпичами. В зависимости от размера устройства можно использовать сверло диаметром 5-8 миллиметров.
  2. В отверстия устанавливаются пластиковые вставки (дюбели).
  3. Корпус дефлектора надевается на трубу и фиксируется саморезами.

Для воздуховодов часто используются тонкостенные металлические трубы. В этом случае установка осуществляется с помощью металлического хомута, который затягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые можно резюмировать следующим образом:

  1. Перед началом работы на высоте не принимайте сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Употреблять алкоголь в любых количествах категорически запрещено.
  3. Перед тем, как подняться на высоту, необходимо убедиться, что кровельная лестница надежно закреплена.
  4. При проведении работ необходимо использовать предохранительный фал.
  5. Место на земле непосредственно под трубой необходимо предварительно очистить от строительного мусора, оборудования и других посторонних предметов.
  6. Не работайте на высоте при сильном ветре, дожде или других осадках.

Посмотреть видео

Необходимо помнить, что создавая человека, Господь не удосужился снабдить его запчастями.Я желаю вам успеха!

Записи

Разновидности дефлекторов-отражателей

Имеются отражатели следующих типов:

  • ЦАГИ. Самая популярная вариация. К устью дымохода прикреплен небольшой канал, который будет выполнять роль диффузора.
  • Блюдцеобразный. Состоит из двух частей, имеющих форму пластин. Верхний играет роль козырька, нижний, обращенный к трубе, по сути, является дефлектором.
  • Дефлектор круглый. Не сильно отличается от ЦАГИ.Крышка круглого отражателя находится над диффузором
  • .
  • Григорович;
  • H-образная.

Дефлектор — простейшее устройство, позволяющее увеличить тягу, чтобы дым выходил из дымохода быстрее

Отражатели всех типов отлично справляются со своей задачей. Они значительно увеличивают тягу и предотвращают попадание осадков в дымоход. Дефлекторы изготавливаются, как правило, из оцинкованного металла, чтобы выдерживать климатические воздействия.В списке представлены самые распространенные виды дымоходов. Устройство может выглядеть как угодно, главное, чтобы он выполнял свою главную задачу.

Важно: При отсутствии ветра устройство начинает мешать естественному тяговому усилию.

Самостоятельное создание дефлектора

Стоимость данного устройства начинается от 1000 рублей, верхняя отметка намного выше. Целесообразность самостоятельного изготовления и монтажа объяснять не стоит.

Дымоходный конвектор — хорошая альтернатива радиаторным отопительным приборам.Он имеет множество преимуществ и простую конструкцию. Сделать это самостоятельно несложно.

Дефлектор дымохода своими руками желательно собирать из оцинкованной стали. Но недавно ему нашли замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью. В тех случаях, когда дымоход не контактирует с горячими потоками продуктов сгорания, он может быть выполнен из пластика ( Прочтите статью о дополнительно к этому материалу ).

Видео: инструкция по созданию дефлектора дымохода своими руками

Прежде чем приступить к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размеры будущего изделия. При выборе размера следует исходить из диаметра дымохода. Это значение будет определять высоту самого дымохода и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымохода и дефлектора:

Важно: Изготовление дымохода необходимо производить с учетом этих пропорций, иначе КПД устройства будет невысоким.

Чтобы сделать дефлектор для дымохода своими руками, лучше делать чертежи в натуральную величину. Путаница из-за масштаба может значительно замедлить производственный процесс.

Необходимых инструментов, которые потребуются для работы:

  • Набор чертежей. Рулетка, маркер, линейка.
  • Ножницы по металлу, деревянный молоток, заклепочное устройство.
  • Сверла и сверла различного диаметра.

Совет: Если у вашего дымохода много витков, то дефлектор необходимо установить в обязательном порядке.На металлические заготовки размеры лучше наносить по лекалам, это исключит погрешности. Выкройки можно сделать из картона. Если диаметр трубы максимально возможный, используйте растяжку при установке дефлектора.

Этапы работы

Для начала нужно выбрать сорт металла для изготовления дефлектора. После этого, выполнив расчеты и убедившись в их правильности, можно приступать к вырезанию из металла деталей дымохода.Расширитель корпуса диффузора необходимо свернуть в виде пластины, затем через просверленные отверстия скрепить концы заклепками.

Верхний и нижний конусы приклепываются, после чего на нижний конус устанавливаются крепежные детали для соединения устройства с дымоходом. Советуем более подробно изучить на нашем сайте.

Для установки дымохода на дымоход лучше снять его верхний модуль. С помощью верстака конструкция собирается, затем устанавливается на место.

Совет: когда отражатель установлен, он будет подвергаться сильному ветру, поэтому крепежные детали необходимо хорошо затянуть.

Дефлекторы некоторых типов

Если речь идет об отражателе для камина, то проблем с дизайном изделия нет. Но в случае с подогревателями жидкого топлива вопрос другой. Например, дефлектор на дымоход газового котла должен отвечать определенным требованиям. Его размеры должны идеально подходить к дымоходу.Его нужно подбирать в соответствии с характеристиками газового котла.

Если рефлектор слишком большой, он не создаст необходимой тяги, в результате процесс горения не будет интенсивным. Из-за больших габаритов устройства в дымоход может дуть ветер, который способен потушить пожар в котле. О последствиях можно только догадываться.

Важно! Дымозащитный экран для газового котла должен быть оборудован искрогасителем.

Тяга в дымоходе не всегда поддерживается на необходимом уровне. Он может быть слишком сильным из-за частых ветров или слабым из-за их отсутствия. Для устранения подобных проблем используется пластинчатый дефлектор. Устанавливается на дымоход так же, как и обычный.

В этом дымоходе все тело вращается с лопастями, загнутыми под определенным углом. Лопасти соединены с подшипниковым узлом, поэтому конструкция свободно вращается под напором ветра и позиционирует дефлектор в своем направлении.Благодаря этому выход дымохода постоянно защищен от ветра. А продукты сгорания топлива свободно уходят на подветренную сторону.

Такой флюгер стабилизирует тягу в дымоходе даже при сильном ветре. Сделать такое устройство в домашних условиях не получится. Требуется специальное оборудование.

Важно: не стоит экономить на лопаточном отражателе, так как некачественный металл под воздействием атмосферных воздействий окислится, что приведет к затрудненному вращению лопастей.Снег, дождь и прочие осадки, как правило, идут по направлению ветра, поэтому и от них защитит флюгер. За подвижной частью флюгера необходимо ухаживать. Это, собственно, главный недостаток данного типа. Сильный ветер может деформировать движущееся и, следовательно, слабое соединение.

Производителей

Лидирующую позицию на рынке таких устройств занимает компания WEST. Его продукция пользуется популярностью в последнее время. Компания занимается разработкой инновационных систем дымоудаления и более десяти лет производит флюгеры.

Поделитесь статьей с друзьями:

Похожие статьи

Roger DiTarando — Флюгеры

Флюгеры
Нередко можно найти флюгеры дома, в саду или в бизнеса, позволяя такой собственности отражать элемент личного выражение.Редко какой архитектурный элемент может привлечь внимание или поднять дух, как может красиво спроектированный и сконструированный кастомный флюгер.

Флюгеры DiTarando чрезвычайно детализированы и довольно часто становятся тема разговора. В то время как большинство флюгеров состоят из от 2 до 10 штук, флюгеры Rogers тщательно вылепленные могут содержать до 60 отдельных элементов. Каждый индивидуальный продукт создается с лучшие переработанные материалы для всесезонного использования, чтобы каждый клиент может быть уверен, что его флюгер сохранит свой качество и ценность на протяжении многих лет.Кроме того, ДиТарандо флюгеры не ограничиваются размещением на крыше, но часто отображаются в виде интересных предметов либо на пьедестале в в саду, или на каминной полке.

В ГАЛЕРЕЕ вы заметите несколько интересных флюгеров:

Ястреб скопы с рыбой
Чтобы продемонстрировать свое новое дополнение, директора Кейп-Код Академия (в Остервилле, Массачусетс) ввела в эксплуатацию шестифутовый плюс флюгер.Ястреб скопа из меди и нержавеющей стали на основе их школьный логотип украшает купол, на котором также находится 700-фунтовый. литой бронзовый колокол.

3 листа на ветер
Этот флюгер представлял собой причудливую интерпретацию озадаченный, легкомысленный, треп, который иногда окутывает головной мозг. Этот сложный проект состоит из более чем 60 элементов, в том числе: 6 литых бронзовых и 11 штампованных деталей из меди или латуни на фигура.Проект требовал первоначальной скульптуры из глины, форм, штампов. и сборка.

Небесная серия
Эта постоянно растущая серия использовалась так часто, как стоячая скульптура тогда как флюгер. При отображении с соответствующая экипировка и правильно размещенная в ландшафте или сад они могут стать кинетическими скульптурами, плавно перетекающими в ветер.

Постоянный индеец
Этот флюгер был заказан Tunxis Plantation Golf. Конечно (в Эйвоне, Коннектикут), как исторически точная пьеса, которая объединила расслабляющая атмосфера с душевным спокойствием.Масштаб этого представлен проект (10 футов в высоту, 7 футов в ширину, 300 фунтов) на 40-футовом силосе захватывающие испытания, требующие равновесия (поднятая рука заполнена с более чем 100 фунтов свинцовой дроби в качестве противовеса) и конструктивно прочная, но относительно легкая внутренняя арматура, позволяющая это правильная чувствительность к ветру. Этот флюгер построен из штампованной, сварной листовой меди.

Самодельный дефлектор Вольперт — Григорович.Как самому сделать дефлектор и улучшить тягу в трубе печи

Для нормальной работы любого отопительного агрегата обязательно наличие дымового канала … Без нормальной тяги ни один котел, камин, печь работать не будет.

Однако очень часто возникают различные проблемы с тягой, особенно при сильном ветре. Для решения большинства этих проблем был изобретен и активно применяется дефлектор дымохода, устанавливаемый в верхней части трубы.

Обычный дефлектор дымохода — это устройство, устанавливаемое на конце дымохода или вентиляционного канала для увеличения тяги (см.).При правильном подборе оптимального размера и типа данного устройства можно добиться увеличения КПД нагревательного агрегата (до 20%). Также следует отметить, что дефлектор дымохода служит отличной защитой от дождя, снега, пыли, мусора и попадания внутрь трубы птиц. Так что на установку дефлектора стоит потратить время, тем более что выполнить эту работу своими руками несложно.

Совет: установка дефлектора особенно эффективна, когда невозможно сделать дымоход прямым.

Принцип действия дефлектора довольно прост — потоки воздуха ударяются о внешнюю поверхность диффузора, обтекают ее и тем самым создают небольшой вакуум (эффект Бернулли — при увеличении скорости воздуха вокруг препятствия возникает вакуум) , что увеличивает тягу в дымоходе.

Типы дефлекторов

За годы создания и проектирования были спроектированы и производятся следующие типы дефлекторных конструкций:

В основном используются дефлекторы ЦАГИ

.Это универсальный вид, который подходит для установки на любую трубу — вентиляционную или дымоходную. Сверху к дымоходной трубе прикреплен канал больше его диаметра, этот канал образует диффузор, обтекаемый ветром. В результате по бокам появляются зоны повышенного давления, а спереди и сзади — зоны вакуума, что способствует увеличению тяги. Чтобы мусор не попал в дымоход, над диффузором крепится колпак.

Однако каждый из перечисленных типов отлично справляется с поставленными перед ними задачами.Основные отличия:

  • габариты;
  • восприимчивость к направлению ветра.

Недостаток любого дефлектора в том, что в безветренную погоду это устройство оказывает некоторое сопротивление тяговому усилию.

Для изготовления дефлекторов используются материалы, не подверженные коррозии и выдерживающие высокие температуры … Чаще всего это гальваника или нержавеющая сталь или медь.

Конструкция дефлектора

Все дефлекторы имеют практически одинаковую конструкцию.

Типовой дефлектор дымохода состоит из следующих частей:

  1. Патрубок впускной.
  2. Диффузор (верхний внешний цилиндр).
  3. Кожухи дефлектора.
  4. Скобы для крепления шапки — зонта.
  5. Зонт-шапочка конической формы.

Основной материал для изготовления дефлекторов — листы оцинкованного железа. В последнее время в продаже появились дефлекторы, где металл покрыт эмалью или защитным слоем пластика.Для установки на вентиляционные каналы, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем, как сделать дефлектор дымохода своими руками, необходимо произвести его расчет и нарисовать чертеж, с указанием всех размеров. Расчет основан на внутреннем диаметре дымохода (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

Таблица размеров дефлектора

Если в этой таблице нет требуемого размера, то вы можете рассчитать, используя следующие соотношения:

  1. Высота дефлектора должна быть: 1.6 — 1,7 дн.
  2. Ширина диффузора: 1,2 — 1,3 д.
  3. Ширина шапочки зонта: 1,7 — 19 d .

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками необходимо придерживаться этих пропорций. Если вы сделаете устройство, не отвечающее этим соотношениям, то дефлектор не будет работать должным образом.

После того, как чертежи готовы, можно приступить к подготовке необходимых инструментов и материалов

Для того, чтобы сделать дефлектор на дымоход своими руками, понадобятся следующие инструменты и материалы :

  • рулетка;
  • ножницы по металлу;
  • сварочный аппарат;
  • болгарский;
  • электродрель;
  • набор ключей рожковых;
  • листов оцинкованного железа;
  • болтов с гайками;
  • зажим;
  • металлическая полоса.

Производство дефлекторов

После проведения расчетов приступаем к изготовлению всех комплектующих дефлектора:

  1. Карандашом нарисуйте соответствующие детали дефлектора: внешний цилиндр, диффузор и капот. Рисуем строго по размеру.
    Совет: можно сделать выкройки из картона в натуральную величину и просто обвести их по контуру на металле.
  2. Ножницами по металлу вырезаем все детали — нижний цилиндр, диффузор и колпак зонта, обратный конус.
  3. С помощью сварки, заклепок или небольших болтов необходимо соединить все части.
  4. Вырезаем из металлической планки скобы для крепления заглушки.
    Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полосы.
  5. Кронштейны для крепления вытяжки крепятся к внешней поверхности конического диффузора.
  6. К зонту-капюшону прикреплен обратный конус.

После того, как все основные детали выполнены, можно приступать к сборке дефлектора прямо на дымоходе.

Установка дефлектора

Рассмотрим вариант установки дефлекторов дымохода на металлический дымоход с внутренним диаметром 120 мм .

Монтажные работы будут проходить в такой последовательности:

  1. Нижний цилиндр устанавливается на дымоходе и фиксируется в фиксированном положении с помощью болтового соединения.
  2. Диффузор (верхний цилиндр) крепится зажимом к нижнему цилиндру.
  3. К скобам крепится обратный конус зонта.

Совет: обязательно подложите под колпак обратный конус. Это позволяет дефлектору эффективно работать даже в условиях ветра.

Важно: если дымоход имеет большой диаметр, то для надежного крепления к дымоходу необходимо использовать дополнительные распорки из стальной проволоки.

Дымоход и вентиляционные каналы играют очень важную роль (см.). Именно такие устройства, как дефлекторы дымохода, делают работу этих каналов стабильной и снимают проблему отсутствия или слабой тяги.

Традиционный для Европы и мало знакомый для наших широт флюгер может стать не просто изумительно красивым акцентом в эстетическом облике здания. С помощью флюгера давно выясняется скорость и направление ветра, но сегодня этот элемент перестал быть исключительно декоративным. Несомненно, он украсит крышу дома, но если установить на дымоход специальный флюгер, то польза от него будет не только эстетической.

Что такое дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — эти большие европейские старинные города невозможно представить без флюгера. Однако со временем стали уступать место крышам других прибрежных государств. Не так широко, но очень эффективно при строительстве печей стали использовать особый вид флюгера. Если правильно и по технологии сделать своими руками флюгер на дымоход, чертежи которого мы представили на странице, то можно значительно улучшить работу печи.

Функции и задачи дефлектора и дымохода лобового стекла

Безопасная эксплуатация дымохода предполагает наличие устройства, предотвращающего попадание ветра в дымоход. Это вызывает обратную тягу, и, кроме того, заслонка дымохода предотвращает попадание дождя и снега прямо в дымоход. Он также будет служить барьером для пыли и мусора. Такие устройства особенно актуальны в тех случаях, когда нет физической возможности поднять трубу выше, чем требует удерживающая ветровая зона.

И это еще не все, на что способен дымоходный флюгер. Если его не установить на дымоход, при постоянном попадании снега, дождя и ветра, дымоход прослужит недолго. Дело в том, что при постоянном смачивании верхняя часть трубы начинает постепенно разрушаться, а зимой при попадании конденсата и влаги, при перепаде температур от минус до плюса вода может попасть в микротрещины в трубе, замерзнуть и оттаять. . Постоянное расширение и сжатие элементов дымохода приводит к ослаблению прочности и в конечном итоге к его разрушению.

Изготовление флюгера на дымоход

Дымоходы, флюгер и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких перепадов температур и скоро выйдет из строя. Также есть конструктивные особенности для разных типов флюгера на дымоходе. Металлический флюгер и флюгер, как правило, изготавливают из следующих материалов:

  • кованый металл;
  • металл оцинкованный;
  • нержавеющая сталь;
  • металлический профиль;
  • Листовой металл толщиной 4-5 мм.

Разнообразия конструкций, а также функциональных особенностей такое устройство имеет множество. Есть флюгеры, способные отводить сточные воды из трубы, а также предотвращать попадание в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводиться с помощью специальных капельниц и не попадет в трубу.

Если говорить о изготовлении флюгера своими руками, то полагаться можно только на общие рекомендации мастеров, так как точные размеры и параметры флюгера для дымохода рассчитываются индивидуально.Однако изначально стоит продумать конструкцию дефлектора, к которому будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его действия заключается в том, что воздушный поток, независимо от силы и направления ветра, попадает в конусообразный верхний колпак и не может попасть в дымоход. Более того, при правильной конструкции устройства можно добиться вихревых течений, что поможет улучшить тягу. Даже если ветер начнет дуть снизу, то при такой конструкции дефлектора, как показано на рисунке, тяга все равно не пропадет, а только увеличится.

Функция самого флюгера, соединенного с дефлектором, заключается в том, что он вращает механизм и конус, тем самым создавая вихри, предотвращая попадание ветра в трубу и увеличивая тягу. Чтобы флюгер с ветрозащитным колпаком свободно вращался, необходимо использовать подшипники с защитой от проникновения влаги и время от времени их смазывать, а в зимний период следит за образованием льда, который будет блокировать работу машины. устройство.

Таким образом, флюгер на дымоходе поспособствует правильной работе печи и всей системы отопления, в результате повысит безопасность использования камина или печи. В том случае, если тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, который обязательно поможет восстановить нормальную работу дымохода.

Для обеспечения хорошей тяги в дымоходе необходимо установить конструкцию, позволяющую увеличить скорость отвода продуктов сгорания из дымохода.Поэтому если вы являетесь владельцем дома или пристройки с печным отоплением или вентиляционной шахтой, то вам понадобится турбодефлектор. С его помощью можно не только увеличить тягу, но и защитить дымоход от проникновения угарного газа, мусора или атмосферных осадков, а также предотвратить возникновение эффекта обратной тяги … Стоимость такого устройства довольно высока. . Однако можно сэкономить, сделав турбодефлектор своими руками из подручных материалов и инструментов.

Типы дефлекторов

Есть несколько типов дефлекторов. Они отличаются друг от друга формой и количеством деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

  1. Cink Steel
  2. нержавеющая сталь

Форма их может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь конусовидный зонт или двускатную крышу … Также устройство может быть оснащено различными декоративными элементами, например, флюгером.

Рассмотрим подробнее несколько разновидностей:

Конструкция, части которой соединяются фланцевым или другим способом. Такой прибор изготавливают из нержавеющей стали, реже из оцинкованной стали. Его особенность — цилиндрическая форма.

По форме напоминает дефлектор ЦАГИ, но главное отличие — верхняя часть. Такое устройство чаще всего устанавливают на дымоходах небольших хозяйственных построек, например, в банях.

Если объект расположен в зоне с слабым ветром, то такое устройство обеспечит отличную тягу на долгие годы.Специалисты называют его доработанным вариантом дефлектора ЦАГИ.

Этот тип устройств отличается простотой и эффективностью. Этот дефлектор открытого типа доступен из оцинкованной или нержавеющей стали для улучшения тяговых характеристик при любом направлении ветра.

Его конструкция отличается особой надежностью, поскольку дефлектор изготовлен из нержавеющей стали, а все части соединены фланцевым способом. Его можно устанавливать в помещениях с любым направлением ветра.

Этот вариант устройства является наиболее популярным и распространенным.Имеет вращающийся корпус, на котором закреплен небольшой флюгер. Конструкция сделана из нержавеющей стали.

Такое устройство обеспечивает максимальную защиту канала от засорения мусором и атмосферных осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как во время обледенения, а также в безветренную погоду дефлектор не сработает. Поэтому многие устанавливают его на газовые котлы … Он также используется как роторная турбина, которая необходима для вентиляции жилых и офисных помещений.

Дополнительно есть дефлектор Ханжонкова. Однако в настоящее время он не используется, поскольку на рынке можно найти более модифицированные модели устройств.

Принцип действия

Классический дефлектор состоит из нескольких частей:

  1. цилиндр
  2. диффузор
  3. зонт, защищающий дымоход от проникновения мусора и атмосферных осадков
  4. кольцевые отскоки, которые установлены в нижней части устройства и вокруг него

Устройство устанавливается на дымоходе, что позволяет перекрывать поток воздуха.Таким образом, ветер разбивается на огромное количество небольших воздушных потоков, которые имеют очень малую интенсивность. Это необходимо для того, чтобы ветровой поток улавливал дым, выходящий из дымохода, что позволяет увеличить тягу. Кроме того, дефлектор предотвращает возврат ударного газа, выходящего из трубы.

По мнению специалистов, при неправильном расположении дымохода на объекте дефлектор не может работать на полную мощность, поэтому перед установкой обязательно проверьте правильность установки канала.

Также дефлектор может выполнять роль вентиляционной турбины, которая устанавливается в системах с естественной вентиляцией … Далее мы подробно расскажем, как сделать дефлектор вентиляции своими руками.

Турбодефлектор своими руками

Если вы хотите сэкономить и сделать турбодефлектор своими руками, то для начала вам необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

Необходимые инструменты

  • Стальной лист.Это может быть нержавеющая сталь или оцинковка. Толщина должна быть от 0,5 до 1 мм.
  • Ножницы для резки металла.
  • Заклепочник.
  • Сверла и сверла по металлу.
  • Несколько листов картона.

Подготовка чертежа

Перед тем, как приступить к изготовлению детали, необходимо выполнить детальный чертеж будущего дефлектора. Если вы хотите быстро изготовить устройство, рекомендуем использовать готовые чертежи из Интернета. В этом случае обязательно проверьте, что все параметры совпадают с необходимыми и подходят для вашего конкретного случая.

Если вы хотите сделать чертеж дефлектора самостоятельно, то воспользуйтесь нашими советами и рекомендациями, которые помогут сделать это максимально правильно.

Посадочный диаметр Ширина Высота Высота основания
160 270 260 70
200 290 290 70
250 350 345 110
300 400 365 110
315 400 365 110
355 450 385 110
400 495 465 140
500 615 635 225
630 790 700 250

Чертеж основан на внутреннем диаметре дымохода.Получив его размер, нужно выбрать высоту дефлектора, а также ширину диффузора.

Если ваши размеры не соответствуют указанным в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

  • Высота дефлектора должна составлять от 1,6 до 1,7 внутреннего диаметра вашего дымохода.
  • Ширина диффузора должна составлять от 1, 2 до 1, 3 внутреннего диаметра.
  • Ширина дефлектора должна быть в пределах 1.В 7 и 10 раз больше внутреннего диаметра канала.

После этого необходимо выполнить на ватманской бумаге детальный чертеж будущего дефлектора в соответствии с рассчитанными вами характеристиками. Рисунок можно сделать вручную карандашом или в Adobe Photoshop или Adobe Illustrator. Все детали должны быть полноразмерными.

Если вы не можете самостоятельно подготовить чертеж, обратитесь к специалистам, которые снимут все мерки и в короткие сроки подготовят необходимый чертеж.

Пример чертежа, который должен получиться:

Инструкция

После того, как вы сделали детальный чертеж, вам нужно вырезать каждый кусок из бумаги.

Когда все бумажные заготовки готовы, их необходимо прикрепить к листу из нержавеющей или оцинкованной стали. Обведите каждую деталь маркером. Также для этого можно использовать специальный мел для металлических покрытий.

Каждая деталь вырезается ножницами по металлу. Стоит отметить, что на разрезах края необходимо загнуть примерно на 5 мм.Для этого воспользуйтесь плоскогубцами. Затем молотком отбейте складки. Это нужно для того, чтобы края будущих деталей стали вдвое тоньше.

Заготовку будущего диффузора свернуть в цилиндр. Далее просверлите отверстия для закрепления деталей болтами или заклепками. Некоторые рекомендуют использовать полуавтоматическую сварку, которая не даст прожигать металлические листы.

Проделайте то же самое с внешним цилиндром, скатайте заготовку для колпачка конической формы и соедините концы заклепкой.

Далее необходимо вырезать 3-4 линии из остатков стальных листов, ширина которых примерно 6 см, а длина 20 см. Сложите их с двух сторон с отступом 6 см. Просверлите несколько отверстий под болты на расстоянии 5 см от края. Закрепите их на колпачке. После этого используйте заклепки и соедините их сначала с внешним цилиндром, а затем с крышкой.

Установка

Когда диффузор будет полностью готов, его необходимо установить на дымоход. Это можно сделать двумя способами:

  • Установка на сам дымоход.
  • Установка на трубу, которую затем надевают на дымоход.

Пользователи в Интернете отмечают, что второй способ установки турбодефлектора более безопасен за счет того, что все самые сложные процедуры можно выполнить заранее, а готовую конструкцию быстро установить на крышу.

Поэтому мы расскажем, как выполнить монтаж именно таким способом:

  1. В первую очередь необходимо подготовить саму трубу.Его диаметр должен быть немного больше диаметра дымохода. На одном ее конце нужно отступить примерно на 15 см и разметить места для сверления. Проделайте то же самое с нижней частью дефлектора.
  2. Затем просверлите отверстия в обеих частях и проверьте, совпадают ли они.
  3. Закрепите трубу и дефлектор болтами.
  4. Далее можно надеть готовую конструкцию на дымоход и крепко закрепить хомутом, чтобы не было зазоров.

Если вы хотите обеспечить дополнительную защиту, вы можете обработать стыки герметиком, устойчивым к высоким температурам.

Изготовление дефлектора Григоровича своими руками

Материалы (править)

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

  • Лист из оцинкованной или нержавеющей стали толщиной до 1 мм.
  • Заклепки или болты металлические.
  • Бумага или плотный картон для создания рисунка будущего изделия.
  • Ножницы для резки металла.
  • Сверла и сверла по металлу.
  • Заклепочник.

Этапы создания

Для начала нужно подготовить рисунок на ватмане. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо в соотношениях рассчитать следующие параметры:

  • Высота конструкции должна быть примерно 1,7 диам.
  • Ширина защитного Санты должна быть в 2 раза больше внутреннего диаметра дымохода.
  • Ширина диффузора должна быть примерно 1.3 диаметра.

После этого вам нужно подготовить чертеж, который должен выглядеть примерно так:

Согните примерно по 5 мм с каждого конца, чтобы закрепить детали. Ударьте молотком по каждой складке, уменьшая ее толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонтик — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и используйте их для соединения вытяжки и самого диффузора.

Вы когда-нибудь замечали специальный вытяжной шкаф над дымоходом на крыше ваших соседей? Это дефлектор. В буквальном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, оболочку, которая обычно крепится на головку с зонтом и предназначена для защиты верхней части дымохода от сильных ветров. А дефлектор дымохода еще называют дымоходом или флюгером — это старинный архитектурный элемент … Некоторые его варианты и по сей день остаются настоящим произведением искусства.Почему бы не украсить и свою парную?

Что такое дефлектор и зачем он нужен?

Дефлектор сам увеличивает тягу, отклоняя воздушные потоки. Здесь ветер просто натыкается на препятствие, а впереди зона пониженного давления … Так нарастает тяга.

Специальные исследования показали, что даже с обычным дефлектором КПД любого дымохода увеличивается на целых 20%! Но он также хорошо защищает трубы от снега, дождя и растительного мусора, который может разноситься ветром.Причем дефлектор хорошо работает в любых условиях — независимо от того, как и где дует ветер.

Рассмотрим подробнее, как работает дефлектор. Воздушный поток ударяется о его внешнюю поверхность, обтекает ее и тем самым создает разрежение воздуха. В физике это явление называется эффектором Бернулли — когда воздух быстро движется и огибает препятствие, он разряжается, и именно этот процесс значительно увеличивает тягу в дымоходе.

Если у вас есть обратная тяга в дымоходе, советуем прочитать артикул

Наиболее популярные типы дефлекторов

Современные дефлекторы:

  • С плоским верхом;
  • С открывающейся крышкой;
  • С двускатной крышей — два ската на трубе;
  • С полукруглым верхом.

Дефлектор с плоским медным покрытием часто устанавливается на домах, построенных в стиле модерн. Но для современных построек больше подойдет фуражка с полукруглым верхом. С двускатной крышей они лучше всего защищают дымоход от снега.

В основном дефлекторы изготавливаются из листов оцинкованного железа, хотя в последнее время в продаже все чаще можно встретить такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

  • Дефлектор ЦАГИ;
  • «Дымный зуб»;
  • Дефлектор Григоровича;
  • Дефлектор сферический с вращением;
  • Open Astato;
  • Дефлектор круглый «Воллер»;
  • Звезда «Шенард».

Самым распространенным на сегодняшний день является дефлектор ЦАГИ. Взглянем на его устройство:

  • Входной патрубок;
  • Диффузор;
  • Корпус дефлектора;
  • Кронштейны;
  • Зонтик.

Также сегодня популярна отечественная модель дефлектора «Дымовой зуб». Вставить нужно дверцей в сторону дымосборника. Выглядит это так: один край кладем на стену, второй поднимаем и опускаем на место.Для удобства монтажа снимите облицовочные плиты с задней и боковых стенок. Еще вы видите перед собой две ручки — они называются «холодная рука» и предназначены для контроля и регулирования работы топки.

Вы выбрали модель? Теперь давайте посмотрим, как можно сделать дымоход дефлектор своими руками — для вашей парилки

Как сделать дефлектор своими руками

Дефлектор имеет свои параметры, поэтому его высота должна быть равна 1.6-1,7 внутреннего диаметра дымохода, а его ширина должна быть 1,7-1,9. Ширина диффузора 1,2-1,3. Но сначала определимся с материалом, из которого он будет изготовлен:

  • Медь;
  • Оцинкованное железо;
  • Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых труднодоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать максимально устойчивым к атмосферным явлениям… И медь в этом плане лучшая.

А вот как можно сделать дефлектор:

  1. Нарисуйте на картоне схему всех основных частей, таких как капот, диффузор и внешний цилиндр.
  2. Перенесите все на металл и вырежьте ножницами по металлу по этим лекалам.
  3. Соедините детали друг с другом с помощью заклепок, болтов или сварки.
  4. Сделайте скобы из полосы металла — ими вы закрепите заглушку на поверхности.
  5. Присоедините обратный конус к крышке.

Сам дефлектор сначала нужно собрать, а уже потом устанавливать на крышу. Сначала ставим нижний цилиндр и фиксируем болтами с гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем колпак с обратным конусом.

Дефлектор: современный

Это такое особенное устройство, в котором корпус вращается одновременно с загнутыми на него козырьками-дефлекторами. И они связаны с подшипниковым узлом. В верхней части расположен флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как это работает? Довольно просто и гениально: воздушный поток проходит в пространстве между козырьками, ускоряется и тем самым создает зону разрежения. В результате увеличивается тяга в дымоходе, топливо в печи хорошо горит, улучшается воздухообмен — если еще была создана вентиляция. Эти дефлекторы хороши для предотвращения обратной тяги, искрообразования и воспламенения.

Вы можете сами сделать такое чудо техники! Затем просто прикрепите саму конструкцию к проему дымохода при помощи кольца с подшипниковым узлом.Качественная подача свежего чистого воздуха и хороший отвод продуктов сгорания — вот главный секрет хорошей работы печи и легкого пара!

Эффективная тяга системы дымоудаления и ее защита от дождя и порывов ветра обеспечивается простым устройством — дефлектором на дымоходе. Сделать и собрать своими руками вполне реально.

Любая система отопления частного дома всегда должна быть оборудована дымоходом.Обеспечивает извлечение продуктов сгорания древесины, угля и других видов топлива. От качества работы всей системы отопления зависит КПД дымохода.

Выход дыма не всегда обеспечивает безупречную работу духовки. Особенно это заметно в случаях, когда дует ветер или на улице идет дождь. При таких капризах погоды газы в дымоходе испытывают повышенную нагрузку. Это становится причиной ухудшения (часто довольно заметного) тяги.

Выход дыма

Этого можно избежать с помощью дефлектора на дымоходе, который часто называют флюгером, отражателем или дымоходом.

Столь простой конструкции устройство прекрасно справляется со своей задачей. Отлично увеличивает тягу в дымоходе. Суть его работы изложена ниже:

  1. Струи воздуха огибают поверхность (внешнюю) дефлектора, что приводит к образованию особой зоны разрежения.
  2. Разряженность, согласно эффекту Бернулли, увеличивается с усилением ветра.В результате тяга на конце трубы дымоудаления становится намного больше, и система работает действительно эффективно.

Доказано, что дефлектор элементарной конструкции увеличивает КПД системы дымоудаления на 15–20%. Помимо прочего, флюгер отлично защищает трубу от засорения ее мелким мусором и не дает проникать осадкам в дымоход. Важно следующее — эффект от работы дымохода — заводского или самодельного, не зависит от силы и направления ветра.Дефлектор всегда выполняет свою задачу на отлично!

Дымоходы чаще всего изготавливают из листовой стали — оцинкованной или нержавеющей, иногда из меди. В последнее время фургоны металлические с эмалью и даже со специальным термостойким покрытием на основе полимерных материалов … По форме такие устройства бывают:

  • с полукруглым или плоским верхом;
  • с окончанием двускатного типа;
  • с крышкой открывающегося типа.

Но конструктивно дефлектор делится на следующие типы:

  • коптильня Шенард;
  • флюгер ЦАГИ;
  • Astato;
  • Дымовой зуб;
  • Voller;
  • сферическое вращающееся устройство;
  • дефлектор Григоровича.

Типы дефлекторов дымохода

Особой разницы между этими фургонами нет. Все они состоят из диффузора — верхней внешней цилиндрической части, приточного патрубка, заглушки и скоб для ее крепления, корпуса.

Дымоходы ЦАГИ считаются самыми популярными и надежными в эксплуатации. Дефлекторы других типов можно приобрести в хозяйственных магазинах. А при желании надежный и эффективный дефлектор несложно соорудить своими руками.Подробнее об этом позже.

Первым делом нужно рассчитать все параметры флюгера и перенести их на чертеж. При выполнении этого этапа работ следует учитывать сечение (внутреннее) имеющегося дымохода. Именно этим задается ширина и высота, которые должен иметь самодельный дефлектор.

Ширина внешней части флюгера всегда принимается равной 1,2-1,3 диаметра дымохода, вытяжки — 1,17-2. А высота дымохода берется в пределах 1.6-1,7 секция дымохода. В интернете можно найти чертежи самодельных дефлекторов с точными номерами. И руководствуйтесь ими при постройке флюгера своими руками.

Строительство флюгера своими руками

Для работы вам понадобится электродрель, рулетка, зажим, оцинкованные или нержавеющие листы, шлифовальный станок, ножницы по металлу, металлическая полоса, гайки и болты, сварочный агрегат, лента мера. Дефлектор изготавливается по следующему алгоритму:

  1. Ножницами вырезаем элементы конструкции — диффузор, конус, цилиндр, заглушку.Они должны полностью соответствовать размерам, указанным на подготовленном вами чертеже.
  2. Изготовить флюгер из отдельных частей. Ее отдельные элементы соединяются болтами или сваркой.
  3. Вырезать скобы из полосы металла. Без них вы не сможете смонтировать вытяжку.
  4. Прикрепите скобы с вырезом к внешней стороне диффузора.
