Газопровод — это основа газовых сетей. Классифицировать газопроводы принято по давлению:

• газопроводы низкого давления служат для снабжения отоплением обыкновенных граждан, небольших газовых котельных, некрупных предприятий; давления газа в них составляет до до 5кПа;
• газопроводы среднего давления до 0,3МПа;
• газопроводы высокого давления до 1,2МПа, которые, в свою очередь, подразделяются на I, II и III категории.

Тогда как газопроводы низкого давления служат для работы в небольших газовых котельных, газопроводы среднего и высокого давления обеспечивают теплом и горячим водоснабжением различные коммунальные и промышленные предприятия.

Обычно они работают через газорегуляторные установки.

Газоснабжение осуществляется при помощи разных систем, многоступенчатых и одноступенчатых. Обычно в небольших населённых пунктах предпочтение отдаётся двухступенчатому газопроводу, а в больших городах применяются, по большей части, многоступенчатые газопроводы высокого давления. Совсем крупные потребители газа имеют возможность подключиться к ТЭЦ с помощью газорегуляторной установки или напрямую к магистрали.

Кроме того, газопроводы разного давления делятся на наземные (или наводные) и подземные (или подводные).

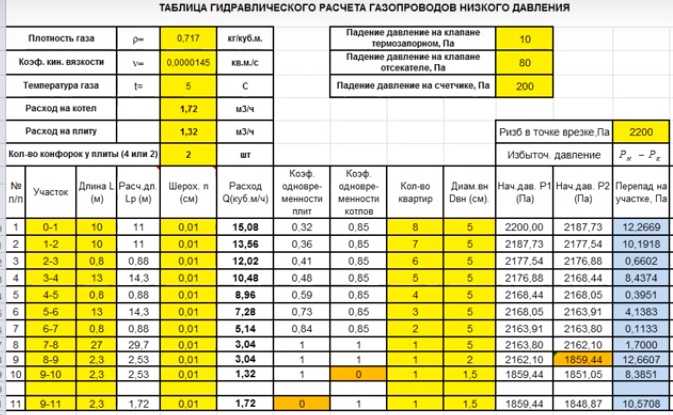

Таблицы в картинках

Приведенные ниже картинки вы можете сохранить к себе для личного пользования.

Система газоснабжения должна обеспечивать бесперебойную подачу газа потребителям, быть безопасной в эксплуатации, простой и удобной в обслуживании, должна предусматривать возможность отключения отдельных ее элементов или участков газопроводов для производства ремонтных и аварийных работ.

Газопроводы низкого давления служат для транспортирования газа в жилые дома, общественные здания и предприятия бытового обслуживания:

1. в газопроводах жилых домов РАЗРЕШАЕТСЯ давление — до 3 кПа;
2. в газопроводах предприятий бытового обслуживания непроизводственного характера и общественных зданий — до 5 кПа.

Питание газом жилых домов и общественных зданий, а также предприятий бытового обслуживания непроизводственного характера от сетей среднего и высокого давления осуществляют только через ГРП.

Шкафные газорегуляторные пункты (ГРП), располагаемые на стенах общественных зданий непроизводственного характера и на стенах жилых домов, РАЗРЕШАЕТСЯ присоединять к газопроводам с давлением до 0,3 МПа.

Жилые и общественные здания, коммунально-бытовые потребители, а также мелкие предприятия непосредственно присоединяют к распределительным сетям. Поэтому на вводах газопроводов в зданиях устанавливают только отключающие устройства.

Отключающие устройства устанавливают для возможности оперативного управления распределительной системой при производстве ремонтных работ, реконструкциях, а также при необходимости аварийного отключения отдельных газопроводов.

Распределительными газопроводами считают наружные газопроводы, обеспечивающие подачу газа от источников газоснабжения до газопроводов-вводов.

Газопроводом-вводом считают газопровод от места присоединения к распределительному газопроводу:

1. до отключающего устройства на вводе в здание — при установке отключающего устройства снаружи здания;
2. до внутреннего газопровода, включая газопровод, проложенный в футляре через стену дома.

Межпоселковыми газопроводами считают распределительные газопроводы, прокладываемые вне территории населенных пунктов.

Внутренним газопроводом считают участок газопровода от вводного газопровода до места подключения прибора, теплового агрегата и др.

Подача газа из городских магистральных газопроводов высокого давления в распределительные газопроводы среднего и низкого давлений и из газопроводов среднего давления в газопроводы низкого давления осуществляется через газорегуляторные пункты (ГРП) или газорегуляторные установки (ГРУ).

У потребителей давление газа после ГРП и ГРУ во всех случаях не должно превышать значения, требуемого для нормальной работы газовых горелок агрегатов.

Допускаемые давления газа у потребителей и давление газа в газопроводах, прокладываемых внутри зданий, принимается не более значений, приведенных в табл.1.

Таблица 1. Допустимое давление в сетях газопровода

п/п	Потребители газа	Давление газа, МПа (кгс/см³)
1	2	3
1	Производственные здания промышленных и сельскохозяйственных предприятий, а также отдельно стоящие котельные и предприятия бытового обслуживания производственного характера (бани, прачечные, фабрики химчистки, предприятия по производству хлеба и кондитерских изделий и пр.)	0,6 (6)
2	Предприятия бытового обслуживания производственного характера, перечисленные в п.1, пристроенные к зданиям другого производственного назначения или встроенные в эти здания	0,3 (3)
3	Предприятия бытового обслуживания непроизводственного характера и общественные здания	500 даПа (500 мм вод. ст.)
4	Давление газа в газопроводе дома	300 даПа (300 мм вод.ст.)

Давление газа перед бытовыми газовыми приборами принимается в соответствии с паспортными данными приборов, но не более указанного в п.4 табл.1.

Газоиспользующее оборудование для приготовления пищи или подогрева воды для бытовых нужд и отопления от индивидуальных источников тепла, работающее на природном газе, согласно СНиП 42-01-2002, ДОПУСКАЕТСЯ предусматривать:

1. в зданиях жилых многоквартирных домов

• с газовыми печами — высотой 10 этажей и более;
• с газовыми водонагревателями — высотой до 5 этажей;

1. одноквартирных и блокированных жилых домов;
2. общественных, в том числе административного назначения зданиях;
3. а также в административных и бытовых зданиях.

НЕ ДОПУСКАЕТСЯ РАЗМЕЩЕНИЕ газоиспользующего оборудования в помещениях подвальных и цокольных этажей зданий (кроме

одноквартирных и cблокированных жилых зданий), если возможность такого размещения не регламентирована соответствующими нормативными документами.

При строительстве подземных газопроводов в районах с пучинистыми и просадочяыми грунтами, в сейсмических районах и на подрабатываемых территориях НЕ ДОПУСКАЕТСЯ применять трубы из кипящей стали.

В этих районах запорная арматура должна быть стальной. ДОПУСКАЕТСЯ применение запорной арматуры из ковкого чугуна для газопроводов с условным диаметром до 80 мм включительно.

Толщина стенок труб принимается не менее 3 мм для труб диаметром до 80 мм, а для труб диаметром более 80 мм на 2…3 мм больше расчётной толщины.

Дополнительные требования к газопроводам, прокладываемым в сложных горно-геологических и климатических условиях, определяются СНиП 2.04.08-87, а также специальными нормативными документами.

Ответственность за состояние и правильную эксплуатацию внутридомового газового оборудования и газопроводов в городах и посёлках несут эксплуатационные организации газового хозяйства.

Ведомственные и частные дома обслуживаются соответствующими домоуправлениями (ЖЭК), эксплуатационными организациями газового хозяйства (по договорам с ними или владельцами домов).

Газификация частного сектора – сегодня норма жизни, хотя каких-то десять лет назад об этом многие могли только мечтать. Однако использование газа большим кругом потребителей вызывает ряд проблем, о которых следует знать заранее. Эти знания пригодятся вам при выборе жилья или покупке дорогостоящих газовых котлов и прочего оборудования, потребляющего голубое топливо.

Газовые вены – как циркулирует газ по системе?

Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое – 11,8 МПа, и совершенно не подходит для частного потребления.

Голубое пламя газа на кухонной плите

Однако уже в газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Кроме того, на станциях происходит дополнительная очистка газа, ему придается специфический запах, который ощутим человеческим обонянием. Без одоризации – так называется этот процесс – мы бы не ощущали наличие газа в воздухе при его утечке, поскольку сам по себе метан не имеет ни цвета, ни запаха. Для придания запаха зачастую используют этантиол – даже если в воздухе будет находиться одна часть этого вещества на несколько десятков миллионов частей воздуха, мы почувствуем его наличие.

Из газораспределительных станций путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознает потребность в его повышении или понижении. Также на газорегуляторных пунктах происходит еще один этап фильтрации газа, а специальные приборы регистрируют степень его загрязнения до и после очистки.

Низкое или среднее – какое давление лучше?

Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0. 3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.

Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.

Современные газовые котлы

Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.

При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.

Газовая магистраль в небольшом населенном пункте

В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.

Отличие газопроводов по типу прокладки

Газовая магистраль может быть проложена разными способами. Чаще всего сегодня используют кольцевой способ прокладки и тупиковый. В случае с тупиковой сетью газ поступает к пользователю только с одной стороны, тогда как в кольцевой магистрали газ поступает с двух сторон и движется дальше по типу замкнутого кольца.

Прокладка газопровода кольцевым способом

В тупиковой системе существует большой недостаток – когда газовые службы проводят ремонтные или профилактические работы, они вынуждены отключать от газа огромное количество потребителей. Если вы проживаете именно в такой зоне, то при выборе газового котла следует учесть наличие автоматического отключения оборудования при отсутствии давления, иначе агрегат будет работать вхолостую.

Ремонтные работы газовой службы

В кольцевой системе такого недостатка нет – газ поступает с двух сторон. Благодаря этому давление равномерно распределяется между всеми потребителями, тогда как в тупиковой системе чем дальше будет находиться дом от ГРП, тем меньше давление будет в трубе. Опять же, этот фактор следует учесть при покупке дома – чем дальше дом находится от газорегуляторного пункта, тем сильнее нивелируется качество газоснабжения.

Причины отключения газа – ремонт или профилактика?

Поломки в системе газоснабжения – явление довольно редкое. Чаще всего отключение газа происходит по той причине, что кому-то из потребителей понадобились услуги газовой службы по замене или переустановке газового оборудования. Только специалист может осуществлять подобные процедуры, и желательно, чтобы это был мастер с большим опытом подобных работ. Газовую трубу обесточивают в том случае, если необходима ее обрезка.

В частном секторе сделать это намного проще, чем в многоэтажном доме. Если частник может попросту закрыть кран, то житель многоэтажки сначала должен получить специальное разрешение от соответствующей инстанции.

Советоваться со специалистами следует и в случае необходимости установить или поменять тот или иной аппарат, который будет подключен к газовой магистрали.

Как уже было отмечено выше, разное оборудование предназначено для разных состояний самого газа в сети. Именно по причине неосведомленности потребителей им приходится впоследствии переделывать целые проекты. Поэтому всегда сначала подбирайте оборудование, и только потом приступайте к составлению проекта. Пренебрегать давлением газа в системе нельзя ни в коем случае, иначе это может обернуться весьма плачевными ситуациями.

Проблема в следующем:
Квартира съемная, газовый кран там не работает, по крайней мере рукой не поворачивается.
Про шланг вообще молчу. Похож на армированный поливочный шланг. Ужас, короче.

Подскажите, возможно ли не перекрывая газ в магистрали перекинуть либо кран, либо шланг.
Возможно ли рукой удержать поток газа, а потом быстро навернуть кран? Может кто сталкивался?
С водой такое не пройдет! )))

Естественно, опасно, но звать газовщика не оч хочется. Руки вроде нормальные. ))

Я так подозреваю что это не есть хорошо, но все газовщики мною виденные так и делали — перекрывали трубу рукой и все.

Понятно что не есть хорошо.
Просто с газом уже работал, вот и спросил

Спасибо за рассказ про газовщиков!

2Likhalex Газовщик смажет кран или поменяет на новый.
Узнайте — скорее всего бесплатно

Номинал давления должен быть 130 мм водяного столба, обычно держат 200-220 мм вд.ст. -фигня.
Пальцем заткнуть естественно можно. При соблюдении осторожности (открытые окна, отсутствие огня, не вкл/выкл электроприборы, ) можно поменять кран. Свинтить кран, заткнуть мокрой тряпочкой, накрутить новый пробковый, через отверстие в пробке вытянуть тряпочку. Ну шланг потом, спокойно.
ОБЯЗАТЕЛЬНО ОБМЫЛИТЬ соединения, обнюхать несколько раз потом 🙂
То BV:
Бесплатно только аварийные работы (закрыть кран и опломбировать :-))
Обслуживание (т.е. смазка) — только после заключения договора на техобслуживание, мне это например выливается в 650 руб за год.

BV написал :
скорее всего бесплатно

приятнот знать что еще есть люди, которые думают, что в москве еще что есть бесплатное

смазка крана на трубе?
Это что у вас за кран такой? Фото можно?
У меня на трубе шаровый, типа водопроводного. ничего там не смазывается. шарик ходит по фторопластовым кольцам.

VladM написал :
мне это например выливается в 650 руб за год.

не кисло, однако.
вам наверное враги такой кран установили

Likhalex написал :
Подскажите, какое давелние в магистрали бытового газа?

до 0,005 МПа включительно

Хаскей написал :
приятнот знать что еще есть люди, которые думают, что в москве еще что есть бесплатное

Пару лет назад, при переносе трубы из подвала и кран заодно поменяли.
Кстати кран с защитой при пожаре. Бесплатно.

Хаскей написал :
смазка крана на трубе?
Это что у вас за кран такой?

Латунный пробковый кран. Притёртый конус. Смазывается газовой смазкой.

Alex_Penza написал :
Латунный пробковый кран. Притёртый конус.

Ну горгаз — монополист.
Посчитали вводной кран, кран на плиту, кран на АГВ, кран на колонку, «обслуживание» колонки, плиты и АГВ.
Мне надо было поменять газовый счетчик в связи с истечением межповерочного срока — вот и отыгрались, заставив подписать договор .
А теперь это законодательно прописано, спасибо нашим депутатам.
С одной стороны правильно, газ штука опасная, с другой стороны — по сусалам надо за излишний аппетит.

2Хаскей но ведь работают?

краны как краны. работаю по многу лет. что в них не так?

VladM написал :
Посчитали вводной кран, кран на плиту, кран на АГВ, кран на колонку, «обслуживание» колонки, плиты и АГВ.

а у вас частный дом.

VladM написал :
А теперь это законодательно прописано, спасибо нашим депутатам.

местные законы не могут быть выше федеральных. это регулируется ГК и жилищным кодексом.
владельцев московских квартир не заставляют заключать договора с Мосгазом на мифическое обслуживание. а так, конечно сладко бы им жилось.

газ опасная штука в концентрации 15-30% с воздухом в закрытом объеме и наличии искры. будет концентрация 50%, можно спокойно курить и ничего не произойдет, пока не уменьшится концентрация газа, тогда произойдет взрыв.
не замечали подтекающие газопроводы на открытом воздухе? и всем по барабану.

Расход газа на отопление дома — примеры и формулы расчёта. Статьи и советы Кузьмич24

Самым оптимальным, эффективным и дешевым энергоносителем в системах отопления частных домов на сегодня является природный газ, поступающий по магистралям центрального снабжения. Кроме цены, отопление газом имеет еще много достоинств, например, высокая эффективность современных газовых котлов, применяющихся повсеместно, а также отсутствие необходимости делать газовые запасы, удобство и чистота во время эксплуатации системы отопления.

Говоря об эффективности и экономичности таких систем, бывает важно определить расход газа на отопление дома. Возможно, вы спросите, зачем рассчитывать расход газа, если можно поставить счётчик и посмотреть разницу показаний за месяц. Но всё дело в том, что так можно сделать при функционирующей системе обогрева, но застройщики хотели бы знать расход газа и все, что с этим связано, ещё на стадии проектирования дома, чтобы было легче определиться с выбором, как энергоносителя, так и оборудования для отопления.

Поэтому в этой статье я постараюсь рассказать, как получить среднее значение расхода газа на отопление загородного дома с учетом его площади. А также мы с вами рассмотрим, есть ли возможность сэкономить на энергоносителе.

Какова же потребность газа в течение отопительного сезона?

Представим, что нам нужно отопить загородный дом площадью 150 м². Первый вопрос, который возникает — котел какой мощности необходимо приобрести, чтобы в доме было комфортно находиться в любой зимний день?

Если строительство дома только ведется, следует рассчитать возможности котла и теплопотери с учетом материалов стен, высоты потолков, качества и величины окон. Но поскольку этим уже занимались специалисты и определили, что в среднем, на каждые 10 м² должно приходиться 1 кВт мощности теплогенератора при высоте потолков до 3 м (лучше если высота не превышает 2,7 м), то воспользуемся этими цифрами.

Исходя из этого, для дома в 150 м² нужно купить газовый котел с минимальной мощностью 15 кВт. Но, поскольку он будет работать, скорее всего, и на горячее водоснабжение (ГВС), то предусматривают запас — 2-3 кВт. Ещё надо учесть, что в реальности всегда расход тепловой энергии в среднем почти наполовину меньше, поскольку во время отопительного сезона бывают и плюсовые температуры наружного воздуха.

В это время меняется и норма расхода газа. Поэтому в нашу формулу расчёта газа мы подставим значение в 2 раза меньше, то есть дом площадью 150 м2 будет потреблять не 18, а 9 кВт/час (15 + 3) : 2 = 9. С тепловой мощностью мы определились, а объём топлива рассчитывается по формуле:

L = Q/(qH х 0,92)

L — расход газа за 1 час в кубических метрах.

Q — тепловая мощность, кВт.

qH — низшая теплота сгорания топлива, значение которой равно 10,175 кВт/м³ для природного газа.

0,92 — КПД котла.

Теперь мы можем подсчитать расход газа за 1 час при отоплении дома 150 м²:

L = 9/(10,175 х 0,92) = 0,96 м³/час природного газа.

Естественно, что в сутки объем равен:

0,96 х 24 = 23,04 м³, а в месяц 691,2 м³.

На 1 м2 это составит 691,2 : 150 = 4,6 м³ газа.

Используя эту цифру, можно прикинуть примерный расход газа для дома любой площади. Зная число дней в отопительном сезоне и суточный объём, можно высчитать объём топлива для всего отрезка времени отопительного периода.

Как видим, расчеты приблизительные, но дающие полное представление о нужном объеме топлива для сезона отопления, и вполне подходят для этапа предварительного экономического подсчёта цены отопления. А также для сравнения с эффективностью и ценой других теплоносителей.

Применение и расчёт расхода сжиженного газа

Есть ли в вашем поселке временно или постоянно отсутствует центральное газоснабжение, то вы, наверняка, планируете автономное газовое отопление и интересуетесь величиной расхода баллонного газа — пропан бутана (по центральной магистрали поставляется газ метан).

Сразу оговорюсь — использовать газ в баллонах не слишком затратно только для загородных домов небольшой площади. Для примера возьмем коттедж средней площади — 150 м2 — и вычислим, сколько газа сгорает за 1 час отопления. Воспользуемся аналогичной, приведенной выше формулой, изменив в ней значение теплоты сгорания сжиженного газа, то есть qH = 12,8 кВт/кг. Если магистральный газ считают в кубометрах или литрах, то сжиженный газ придется рассчитать в килограммах, а затем перевести в литры.

L = Q/(qH х 0,92)

L = 9/(12,8 х 0,92) = 0,82 кг/ч сжиженного газа.

В баллоне обычно содержится 42 л топлива, поэтому переводим в литры, учитывая, что 1 л пропан-бутана равен 0,54 кг по весу. Значит, если мы поделим 0,82 : 0,54, то получим количество литров сжиженного газа, требующегося на отопление дома в течение 1 часа.

0,82 : 0,54 = 1,52 л.

Тогда на сутки необходимо 1,52 л х 24 = 36,48 л, на месяц — 1094,4 л. Мы знаем, что в баллоне находится 42 л, тогда 1094,4 : 42 = 26 — примерное количество баллонов газа на месяц. Это достаточно много и дорого для дома в 150 м2, поэтому для такой площади надо искать альтернативу. Если ваш дом меньше по площади, то можно рассмотреть именно этот вариант.

Можно ли уменьшить расход газа?

Существуют общеизвестные меры по снижению расходов на отопление загородных коттеджей и домов. Проще всего это сделать заблаговременно, при строительстве здания, применив соответствующие материалы, современные конструкции окон, дверей, крыши. В уже построенном доме также можно сделать утепление, чтобы не было больших теплопотерь, из-за которых вырабатываемая котлом энергия расходуется не эффективно.

По подсчетам специалистов неутепленные стены пропускают 23-25% тепла, двери и пол — 14-15%, крыша — 14%, а через окна может утекать 30-35% тепловой энергии. Таким потерям прямопропорциональны затраты на отопление: чем больше утечки, тем больше денег вы заплатите.

Чтобы уменьшить расход газа на отопление следует утеплить стены, кровлю, чердачные перекрытия, пол современными материалами, специально для этого предназначенными. Для стен применяется пенополистирол, он прост в монтаже и доступен по цене. Можно использовать и минеральную вату. Снаружи стены можно отделать фасадными панелями из сайдинга, декоративной вагонки, применить систему вентилируемого фасада.

Для крыш и чердачных перекрытий можно применять те же материалы или еще более эффективный напыляемый пенополиуретан. Полы обычно утепляют на этапе строительства, поэтому с ними не должно возникнуть вопросов. Важный момент — замена старых окон на качественные стеклопакеты, которым не страшны даже самые сильные морозы. Я упомянул общепринятые способы сохранения тепла в доме, но существуют и другие варианты:

• использование автоматических систем регулирования температуры воздуха. Например, в комнатах, где никого нет, отопление снижается или отключается совсем в определенное время суток;

• установка (дополнительно к радиаторам) конвекторов, создающих тепловые завесы возле дверей и окон;

• оборудование радиаторов регулируемыми термостатическими устройствами, а также закрепление за батареями отражающего теплоэкрана;

• снижение избыточной температуры в комнатах хотя бы на 2-3^оС тоже дает существенную экономию газа.

Мы провели с вами несложные расчеты по расходу газа на отопление дома, и теперь, зная площадь своего построенного или будущего дома, вы сможете получить результат для конкретного случая. Возможно, он заставит вас изыскать способ по сокращению расходов теплоносителя, а значит, и вашего бюджета. Пусть в вашем доме всегда будет тепло!

Ваш Кузьмич

Трубопровод природного газа — выбор размера в зависимости от пропускной способности

Приведенные ниже таблицы и диаграммы можно использовать для определения размера трубопроводов природного газа с давлением выше 5 фунтов на кв. дюйм (35 кПа) .

Для полной таблицы — повернуть экран!

187575 9006 187 187575 775 187 18757575 775 187 18711119 187 187 775 187 187 775 700620062 385011669 981010960119 98101 2 4810

Capacity of 100 ft Steel Pipe Schedule 40 ( MBH ≈ CFH )
Pressure (psig)		Pipe Dimension (in)
Upstream	Downstream	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5
10	9. 5	355	745	1400	2880	4310	8305	13240	23400	47730	86350
	9.0	515	1080	2030	4160	6240	12020	19150	33860	69060	124940
9	8.5	350	730	1370	2815	4210	8120	12940	22880	46600	84420
	8.1	475	995	995	995	995	995	995	995	5770	11100	17700	31300	63840	115500
8	7. 6	300	630	1190	2440	3650	7040	11215	19830	40440	76170
	7.2	440	910	1720	3530	5290	10190	16240	28710	58560	105940
7	6.6	290	615	1160	2380	3565	6865	10940	19345	39460	71390
	6.3	395		1560	3210	4810	9260	9260	147660	9260	9260	9260	9260	2 4810		0062 26090	53210	96260
6	5. 7	245	515	970	1990	2990	5730	9140	16160	32950	59620
	5.4	355	745	1400	2880	4310	8310	13245	23415	47760	86400
5	4.7	240	500	940	1935	2900	5580	8895	15730	32080	58030
	4.5	315	660	1240	2540	3810	7340	11695	20680	42170	76300

• давление на входе более 5 фунтов на кв. дюйм (35 кПа)
• коэффициент фитинга 1,2 — эквивалентная длина трубы = длина трубы + 20% BTU/cf варьируется примерно от 900 до 1100 BTU/cf. Обычно используется установка
  • 1 кубический фут (CF) = приблизительно 1000 BTU
  • 1 CFH ≈ 1 MBH (MBH — тысячи BTU в час)

  • 1 MBH is equivalent to 1000 BTU’s per hour (0.29 kW = 0.29 kJ/s)
  • 1 Btu/h = 0.293 W
  • 1 фунт = 0,4536 кг
  • 1 фут (фут) = 0,3048 м
  • 1 в воде = 248,8 Н/м ² (Па) = 0,0361 фунт/дюйм ^{12 2 м 2 = 0,0739 дюймов ртутного столба}
  • 1 psi (фунт/дюйм ² ) = 6 894,8 PA (N/M ² )
  • Природный газ — Размер трубы — Значения метрики

  Диаграмма трубы природного газа —

  10% DAME4441. Схема газопровода в виде файла в формате pdf

Трубопроводы для природного газа — пропускная способность при низком давлении в зависимости от размера

Приведенные ниже таблицы можно использовать для определения размеров труб для природного газа.

Стальная труба – сортамент 40

• Природный газ – размеры труб – метрические значения

Capacity of Pipe (MBH ≈ CFH)
Pipe Size (in)		Pipe Length (ft)
Nominal	Inside diameter	10	20	40	80	150	300
1/2	0.622	120	85	60	42	31	22
3/4	0.824	272	192	136	96	70	50
1	1.049	547	387	273	193	141	100
1 1/4	1.380	1200	849	600	424	310	219
1 1/2	1. 610	1860	1316	930	658	480	340
2	2.067	3759	2658	1880	1330	971	686
2 1/2	2.469	6169	4362	3084	2189	1593	1126
3	3.068	11225	7938	5613	3969	2898	2049
4	4.026	23479	16602	11740	8301	6062	4287
5	5.047	42945	30367	21473	15183	11088	7841
6	6.065	69671	49265	34836	24632	17989	12720
8	7. 981	141832	100290	70916	50145	36621	25895

• Загрузить таблицу пропускной способности трубопровода природного газа в формате pdf

• давление менее 1 1/2 фунта на кв. дюйм изб.
• стандартные фитинги коэффициент 1,5 — эквивалентная длина трубы в таблице выше = Длина трубы + 50%
• Падение давления 0,5 дюйма. БТЕ в час (0,29 кВт = 0,29 кДж/с)

• Содержание энергии в природном газе 1000 БТЕ/фут ³ (37,26 МДж/м ³ )
• 6 9 стальные трубы0366

Для природного газа номинальное значение БТЕ/фут ³ варьируется примерно от 900 до 1100 БТЕ/фут ³ . В общем, принято устанавливать

• 1 кубический фут (ft ³ , CF) = приблизительно 1000 BTU
• 1 CFH = 1 MBH (MBH — это тысячи BTU в час) Мобильные приложения от The Engineering ToolBox
  • Приложение для расчета трубопроводов природного газа

  — бесплатные приложения для автономного использования на мобильных устройствах.

  Copper Tubing — type K

  0,305 10 9 10 9

  Capacity of Pipe (MBH ≈ CFH)
  Pipe Size (in)			Pipe Length (ft)
  Nominal	Outside Diameter	Inside Diameter	10	20	40	80
  1/4	3/8	0,305	15	109 9002 0.305	15	10 9
  15	0,305	15	0,305	15	0,305	15	0,305	0061	7	5
  3/8	1/2	0.402	33	24	17	12
  1/2	5/8	0.527	74	52	37	26
  5/8	3/4	0. 652	138	97	69	49
  3/4	7/8	0.745	203	143	101	72
  1	1 1/8	0.995	469	332	235	166
  1 1/4	1 3/8	1,245	894	632	447	316

  • Оказание Меньше, чем 110360
    • .0003 1,5 — эквивалентная длина трубы в таблице выше = длина трубы + 50%
    • перепад давления 0,5 дюйма водяного столба
    • удельный вес природного газа ³ (37,26 MJ/M ³ )
    • One MBH — эквивалент 1000 BTU в час
    • Медленно0002

      Capacity of Pipe (MBH ≈ CFH)
      Pipe Size (in)			Pipe Length (ft)
      Nominal	Outside Diameter	Inside Diameter	10	20	40	80
      1/4	3/8	0. 315	16	11	8	6
      3/8	1/2	0.430	41	29	20	14
      1/2	5/8	0.545	81	58	41	29
      5/8	3/4	0.666	146	103	73	52
      3/4	7/8	0.785	236	167	118	84
      1	1 1/8	1.025	511	362	256	181
      1 1/4	1 3/8	1.265	936	662	468	331

      • Давление меньше 1 1/2 PSIG
      • Общая для использования Фактор 1,5 — Укавательница.
