Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

  • Содержание

  • Как может пригодиться знание цветовой маркировки в быту
  • Параметры классификации проводов
  • Меры безопасности
    • Техника безопасности и меры предосторожности
  • Нормативная база
  • Необходимость разделения по цвету
    • Трехпроводная система
    • Пятипроводная система
    • Совмещенные провода
    • Нестандартные провода и маркировка
  • Как окрашиваются провода фазы
    • Цвет провода заземления
    • Какого цвета нулевой провод
  • Буквенное обозначение проводов
  • Как проверить правильность маркировки и расключения
    • Совет эксперта
    • Как разметить провод с тремя жилами
  • Проверка правильности подключения
    • Как пользоваться индикатором?
    • Правила применения тестера

Как может пригодиться знание цветовой маркировки в быту

Знание цветовой маркировки в быту может пригодиться, к примеру, при подключении аудиоколонок. Если при их коммутации не соблюсти полярность, то динамик будет издавать фоновый шум, и ни о каком прослушивании музыки здесь речи уже не пойдёт. Однако помимо цветовой маркировки жил в сетях постоянного тока домашнему мастеру необходимо знать и о кабелях сетей с переменным напряжением. Ведь здесь огромное значение имеет факт определения фазы, ноля и заземления. Именно об этом и пойдёт речь далее.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

  1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
  2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
  3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
  4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
  5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

  • Использовать приборы только по их назначению;
  • Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
  • Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу.
    При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

  • Не сгибать провода и кабели;
  • Перед началом работы стоит обесточить всю сеть;
  • Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
  • При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека.

Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности.

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер. На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.


Перед работой необходимо проверить целостность рукояток инструмента

Самое главное! Если у домашнего мастера имеются даже малейшие сомнения в том, что он способен выполнить электротехнические работы, лучше обратиться за помощью к профессионалам. С электричеством шутки плохи, оно этого не прощает.


Диэлектрические перчатки могут однажды спасти жизнь

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) — фазный провод;
  • N (от слова Neutral) — нулевой провод;
  • PE (от сочетания Protective Earthing) — заземление;
  • «+» — положительный полюс;
  • «-» — отрицательный полюс;
  • М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 — первая фаза;
  • L2 — вторая фаза;
  • L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La — первая фаза;
  • Lb — вторая фаза;
  • Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Совет эксперта

Если цветовая маркировка купленного кабеля не соответствует Госту, желательно все равно выполнить свою маркировку путем применения цветной термоусадочной трубки или цветной изоленты. Поддерживать порядок в цветовой маркировке нужно всегда, несмотря ни на что. Благодаря этому, когда вам понадобится что-то изменить через несколько лет, вы будете уверены, что можете безопасно работать с установкой, ведь будет сразу видно – где фазный провод, а где нулевой. Вообще, чем больше работаешь с проводами. Тем больше привыкаешь делать все правильно и за один раз. Иногда бывает тяжело разобраться в чужом монтаже, когда коллега не соблюдал цветовую маркировку, мозг отказывается воспринимать сразу неправильную информацию.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Источники

  • https://hmelectro.ru/uncategorized/kakogo-tsveta-provoda-fazy-nolya-zazemleniya
  • https://ProFazu.ru/provodka/cable-wire/tsveta-provodov-v-elektrike.html
  • https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
  • https://zen.yandex.com/media/hitelectro/cvetovaia-markirovka-provodov-pochemu-eto-tak-vajno-5eac53bc583b5267023f4512
  • https://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetam
  • https://sovet-ingenera.com/elektrika/wires/cveta-provodov-v-elektrike.html

Поделитесь если вам понравилось:

Похожие материалы

Зачем нужна цветовая маркировка проводов.Какой цвет фаза и ноль

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Цветовая маркировка проводов для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Цветовая маркировка проводов

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • желтая, возможна зеленоватая продольная прожилка — Фаза А
  • выраженного зеленого колера, иногда неонового оттенка — Фаза В
  • красная.- Фаза С
  • допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Быстрый и проверенный способ от экспертов, как подключить розетку

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет провода фазы

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Цвет провода нуля

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

  • Фаза — это подвод тока к оборудованию, розетке.
  • Нуль — отведение к источнику.
  • Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Цветовые обозначения фазы L, нуля N и заземления. Цвет проводов фаза, ноль, земля Значение n в электрике

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Очень немного людей понимают суть электричества. Такие понятия как «электрический ток», «напряжение» «фаза» и «ноль» для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с «нуля» нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона — минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Основным видом переменного тока является синусоидальный ток . Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.


Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь . В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю.

Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.


Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в . С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Содержание:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Устройства

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотометры

Счетчики активной энергии

Счетчики реактивной энергии

Регистрирующие приборы

Измерители времени действия, часы

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Короткозамыкатели

Разъединители

Резисторы

Терморезисторы

Потенциометры

Шунты измерительные

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели кнопочные

Выключатели автоматические

Выключатели, срабатывающие под действием различных факторов:

От уровня

От давления

От положения (путевые)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Диоды, стабилитроны

Электровакуумные приборы

Транзисторы

Тиристоры

Антенны, линии и элементы СВЧ

Ответвители

Короткозамыкатели

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные соединители

Механические устройства с электромагнитным приводом

Электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Ограничители

Кварцевые фильтры

Кроме того, в ГОСТе 2. 710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

L N в электрике — цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Содержание

  • Разнообразие расцветки изоляции электрокабелей
  • Цвет жилы заземления
  • Расцветки для нулевого провода
  • Цвета для фазных проводов
  • Ручная цветовая разметка
    • Разметка двужильных проводов
    • Разметка трехжильных проводов
  • Как итог

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01. 01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Цвета проводов в электрике: фаза, ноль, земля

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Как определить правильность подключения в электрике

Если у вас возникло сомнение в правильности соблюдения предыдущим мастером правил цветовой идентификации, тогда вы можете перепроверить это самостоятельно. К примеру, при осуществлении ремонтных работ, или при необходимости подключить новую жилу к уже существующей по ходу дела может возникнуть такая необходимость. Проверьте правильность подключения проводов в соответствии с их расцветкой. Можно это сделать двумя способами, о которых было упомянуто выше. Сейчас более детально углубимся в этот процесс. Итак для проверки вам понадобятся :

  • Отвёртка-индикатор.
  • Мультиметр-тестер.

Как использовать индикатор


Как использовать индикатор

Для этого нужно выполнить последовательно следующие операции:

  • Убедиться, что автомат питания в электрощитовой отключен, и проводка обесточена.
  • Зачистить концы и развести обе проверяемые жилы.
  • Подключить питающий автомат, запустив по проводке ток.
  • Последовательно приложить индикатор металлическим жалом к одному, затем к другому оголённому проводу. Токопроводящая жила с фазой, вызовет свечение индикаторной лампочки внутри отвёртки. Следовательно, вторая из них является нулевой.

Как пользоваться тестером


Тестер

Еще один, уже знакомый вам «прибор» — это мультиметр. С его помощью так же можно определить какой провод фаза, а какой – нуль. На этом этапе распознавания, сразу, предупредим, что данная операция требует больших познаний в обращении с электротехническими устройствами. По сравнению с отвёрткой-индикатором. Поэтому лучше доверить это дело специалисту. Первым делом выставляем на приборной шкале значение измеряемого напряжения. Для домашней сети это будет 220 вольт.

Затем один щуп тестера приставляем к предполагаемой фазе, а другой – к возможному нулю. Если ваше предположение оказалось правильным, то стрелка покажет на шкале значение примерно равное 220 вольтам. А вот, если же один из проводов оказался заземлением, то стрелка покажет гораздо меньшее значение.

Чтобы определить одновременно, какая жила фаза, какая нейтраль, а какая земля, вам потребуется сделать сравнительный анализ по показаниям всех трёх пар. После нахождения фазы, проверяем в паре с ней два остальных провода. Тот, который даст показание, близкое к 220В – нуль, а провод с меньшим показателем – заземление.

Как пользоваться тестером

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации выбираются произвольно. Однако если назначение проводников в силовой трёхфазной сети можно установить прозвонкой или индикатором фазы, то в «слаботочке» с этим появляется целый ряд проблем

Поэтому рекомендации по выбору маркировки проводов здесь имеют куда более важное значение.

Как правило, сигнальные цепи прокладывают кабелем, называемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до ста, и сечении медных жил. Кабель называется витой парой по той причине, что все проводники в общей оболочке разделены на пары и свиты между собой. Кажется, что разобраться с назначением каждого проводника в этом «венике» невозможно.

Однако всё достаточно просто. Провода на самом деле пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше пяти их разделяют на группы. В каждой группе номер пары с первого по пятый определяется цветом провода со сплошной окраской: голубой, оранжевый, зелёный, коричневый и серый соответственно. Номер группы определяется проводом с двойной окраской, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более пяти групп пар, каждые пять групп обматывают цветной лентой. Таким образом, монтажнику достаточно просто последовательно подключить провода к клеммной колодке или кросс-блоку от первой пары первой группы до пятой пары последней группы.

Также при монтаже цепей управления действует несколько правил хорошего тона. Например, если к устройству сигнализации нужно подвести общий контакт GND, для этого используют все зелёные провода в кабеле, то есть каждую третью пару из пяти. Если необходима подача постоянного напряжения, например, на контакты кнопок, его подают по проводу со сплошной окраской, при этом соответствующий «обратный» сигнал следует по двухцветной жиле из этой же пары.

Обозначение цветов на схемах по электрике


Количество используемых в работе цветов зависит напрямую от конкретной схемы. Если работы проводятся согласно общепринятым стандартам, то опытный электрик в будущем легко разберется с вашей сетью. Не придется использовать дополнительные устройства для определения фазы, хватит знаний в вопросе обозначения цветов. Стандартной палитрой считается:

  • ноль – синий;
  • земля – желтый;
  • фаза – красный.

В однофазной сети применяется один цвет, если же используются более массивные сети, то фаза может быть отмечена черным и зеленым.

При ответвлении однофазной сети от трехфазной используют одинаковую расцветку.

Прежде чем приступить к работам с электропроводкой, важно знать обозначения цветов каждого провода. Во-первых, ради собственной безопасности, во-вторых, такой подход обеспечит максимальный комфорт

Такие знания упрощают процесс монтажа и будущую профилактику сети. Не придется каждый раз использовать специально отвертку, чтобы определить фазу. Опытные электрики смогут «разговаривать» на одном языке, пользуясь стандартами цветобуквенной маркировки.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

  1. Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
  2. синий – ноль;
  3. желто-зеленый проводник – заземление;
  4. черный проводник – фаза А;
  5. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

  • В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

  • Итак:
  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

  1. Итак:
  2. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что это такое

Главное назначение такой маркировки в том, чтобы создать наиболее безопасные условия электромонтажных работ и сократить время на поиск и определение контактов. Согласно Правилам устройства электроустановок и нормативным документам отечественного и европейского образца, каждая жилка должна иметь свой окрас изоляционного слоя.

Подключаться к кабелям и заземлять их необходимо в соответствующе обозначенные клеммы

Важно! Неправильное соединение проводов между собой может привести к нестабильности и к аварийным ситуациям, которые несут угрозу для жизни человека и нормальной работы приборов

Как правильно осуществляется проверка с помощью мультиметра или тестера

Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе. Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.

Очень часто проводники фаза, нуль, земля не имеют обозначения цветом. Тогда проверяют все пары, и определяют их назначение по показателям.

Определение фазыИсточник domamaster. net

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Цвет провода фазы

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

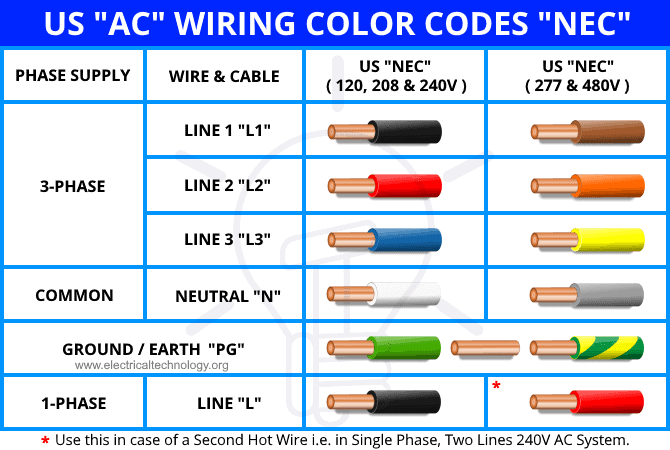

Цветовая маркировка электрических проводов в разных странах

Страна (регион)Цвет наружной изоляции проводника или жилы
Фазный проводник L1Фазный проводник L2Фазный проводник L3Рабочее зануление N (нейтраль)Защитное зануление PE (земля)
США. Общепринятые цвета (120/208/240 В). черный красный синий серебристый зеленый
США. Альтернативная цветовая маркировка (277/480 В).

коричневый

оранжевый или фиолетовый

желтый

серый

зеленый

Канада. Обязательные цвета.

красный

черный

синий

белый

зеленый или без изоляции

Канада. Трехфазные установки с изолированной нейтралью.

оранжевый

коричневый

желтый

белый

зеленый

Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.

красный

желтый или

белый (ЮАР)

синий

черный

желто-зеленый или

зеленый

Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009  года.

коричневый

черный

серый

синий

желто-зеленый

Европа. Обозначение шин.

желтый

коричневый

красный

СССР. Обозначение шин.

желтый

зеленый

красный

синий

желто-зеленый, встречается черный

Россия, Украина, Беларусь. Обозначение шин.

желтый

зеленый

красный

голубой

желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Как маркируется провод заземления

Согласно требованиям безопасности, вся проводка в жилых или служебных помещениях заземляется. Это правило распространяется и на технику. Если подключение заземления проигнорировали, гарантия завода на нее не распространяется.

Провод заземления во всех случаях должен иметь маркировку в желто-зеленых цветах. Это общее требование для линии земли. Для одножильных проводов обычно размещают тонкую желтую полосу на зеленом фоне, а для мягких многожильных кабелей применяют изоляцию с тонкой зеленой полоской на желтом поле. Иногда можно встретить нестандартный вариант с поперечными полосам. Он пригоден для использования. Если изоляция проводника окрашена в такие тона, значит это заземление.

Для проводника нейтраль-земля совмещаются, разрешается изоляция голубого оттенка, с обозначениями желтого и зеленого цвета в начале и конце линии, или наоборот, на желто-зеленом фоне синие окончания.

Линия заземления на схемах должна иметь зеленый цвет. Схемы на английском языке имеют обозначение РЕ, а русскоязычные варианты подписываются словом земля. Также для маркировки провода заземления существует графический знак. В определенных случаях землю подписывают как нулевую защиту, но это не рабочий нуль или нейтраль.

Для обозначения заземления используется этот символ. Обычно это штамповка или наклейкаИсточник zen.yandex.ru

Цвета проводов в электрике

Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.

Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.

Цвета проводов в электрике: фаза, ноль, земля

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит ее нарушать, чтобы не подвергать свою и чужую жизни опасности.

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета
. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет нейтральной линии N

Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

Полезное: Емкостной датчик влажности почвы

N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В. В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве. Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

  • источниках питания;
  • аудио-, видео аппаратуре;
  • иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

  • складского и муниципального транспорта;
  • подъемных механизмов;
  • датчиков и средств автоматизации.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила. Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.
Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем. Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы. Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще будет ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые — не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией

Обратите внимание – если в доме обустроено заземление, жил на входе будет минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь)

Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено

Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Затем можно автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе будет некоторое значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь будет близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Стандарты маркировочной расцветки

Система маркировочных цветов была разработана и утверждена в Правилах устройства электроустановок (ПУЭ). Была определена цветовая и буквенно-цифровая расшифровка каждой жилы, которая должна соблюдаться по всей длине электропроводки. Если она была проложена уже ранее, без соответствия с утвержденными нормами, допускается идентификация на вводах и выводах, а также в местах соединения. Для этого используются разноцветные термоусадочные трубки и кабельные маркеры (в крайнем случае изолента аналогичного цвета).

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.


Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог. Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.


Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер. Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.


При использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом. Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.


С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность. Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля. В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета

. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №NULL» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Различение проводов по цвету изоляции в многожильных кабелях

Кабели с большим количеством применяются для прокладки сетей переменного тока. В этих ситуациях возможно применение разных оттенков изоляционного слоя. Цвет проводов фаза нуль земля важен, если проводка монтируется и обслуживается разными специалистами. Это позволяет сразу приступать к работе.

Разные оттенки изоляции экономят времяИсточник domamaster.net

Цвета проводов в электрике 220 с 3 жилами должны точно указывать на фазу, рабочий ноль и защитное заземление. Есть государственные стандарты, которые разрешают использовать девять вариантов цветных решений для обозначения фазы и два для нейтрали и земли.

Если используется пятипроводная жила, то для маркировки ноля и заземления используются цвета согласно требований, а для фазы используются остальные цвета, один из которых обычно коричневый.

Для заземления и нейтрали используются стандартные цвета, а для обозначения фазы все остальныеИсточник magnetic. uz

Обозначение цветов на схемах по электрике


Количество используемых в работе цветов зависит напрямую от конкретной схемы. Если работы проводятся согласно общепринятым стандартам, то опытный электрик в будущем легко разберется с вашей сетью. Не придется использовать дополнительные устройства для определения фазы, хватит знаний в вопросе обозначения цветов. Стандартной палитрой считается:
  • ноль – синий;
  • земля – желтый;
  • фаза – красный.

В однофазной сети применяется один цвет, если же используются более массивные сети, то фаза может быть отмечена черным и зеленым.

При ответвлении однофазной сети от трехфазной используют одинаковую расцветку.

Прежде чем приступить к работам с электропроводкой, важно знать обозначения цветов каждого провода. Во-первых, ради собственной безопасности, во-вторых, такой подход обеспечит максимальный комфорт. Такие знания упрощают процесс монтажа и будущую профилактику сети. Не придется каждый раз использовать специально отвертку, чтобы определить фазу. Опытные электрики смогут «разговаривать» на одном языке, пользуясь стандартами цветобуквенной маркировки.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

  • минимальная стоимость;
  • компактность;
  • надежность;
  • долговечность;
  • автономность;
  • хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

  • Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
  • На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

  • Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

  • Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
  • Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)(N)Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)(PEN)Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Щуп отвертка-индикатор

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом

. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета

. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.


Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Блог

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему.

Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите.

Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) , сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3×1,5 и ВВГ-П 3×2,5 расцветка жил следующая:

  • зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

  • белая + белая с черной полосой + белая с синей полосой,
  • белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, “правильные” кабели по расцветке жил (почему правильные узнаете чуть позже):

  • желто-зеленая + голубая + белая
  • желто-зеленая + голубая + черная
  • желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Цветовая маркировка электрических проводов. Какого цвета и как обозначаются нулевой, фазный и заземляющий провода в электрике

Разновидностей проводников и их соединений на самом деле не много. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова, как «нулевой» и «фазный» провод. Однако тут возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие провода в розетке?

Разобраться с вопросом «что такое фаза и ноль» можно, не углубляясь в дебри выяснения строения, преимуществ и недостатков в трехфазных или пятифазных цепях. Можно фактически все разобрать на пальцах, обнажив самую обычную бытовую розетку, которая стояла в квартире или частном доме лет десять-пятнадцать назад. Как видите, эта розетка подключена к двум проводам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видите, между рабочими и нулем есть определенные отличия. Какое обозначение фазы и нуля? Голубоватый или синий цвет – это цвет фазного провода, ноль обозначается любыми другими цветами, за исключением, конечно, синих цветов. Он может быть желтым, зеленым, черным и полосатым. Ток не течет. Если взять и не трогать рабочий, то ничего не будет — на нем нет разности потенциалов (на самом деле сеть не идеальна, и небольшое напряжение все же может быть, но оно в лучшем случае будет измерено в милливольтах). А вот с фазным проводом так не получится. Прикосновение к нему может привести к поражению электрическим током, даже со смертельным исходом. Этот провод всегда находится под напряжением, по нему идет ток от генераторов и трансформаторов и станций. Всегда нужно помнить, что ни в коем случае нельзя прикасаться к работающему проводнику, так как напряжение даже в сто вольт может быть смертельным. А в розетке двести двадцать.

Как в этом случае определить ноль и фазу? В розетке, спроектированной по европейским стандартам, сразу три проводника. Первая – фаза, которая питается энергией и окрашивается в самые разные цвета (за исключением синих оттенков). Второй — нулевой, который абсолютно безопасен для прикосновения и закрашен. А вот третий провод называется нулевым защитным. Обычно он окрашен в желтый или зеленый цвет. Расположен в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие цвета и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего?

Зачем нужен защитный провод в евророзетках?

Если фаза предназначена для подачи тока в розетку, ноль — для отведения к источнику, то почему евростандарты регламентируют еще один провод? Если оборудование, которое подключается, исправно, а вся проводка исправна, то защитный ноль участия не принимает, он неактивен. Но если вдруг где-то происходит либо перенапряжение, либо короткое замыкание на каких-то частях приборов, то ток входит в места, обычно находящиеся без его влияния, т. е. не соединенные ни с фазой, ни с нулем. Человек может просто ощутить на себе удар током. В худшем случае от этого можно даже умереть, так как может остановиться сердечная мышца. Здесь необходим защитный нулевой провод. Он «принимает» ток короткого замыкания и направляет его на землю или к источнику. Такие тонкости зависят от конструкции проводки и особенностей помещения. Поэтому к оборудованию можно смело прикасаться — удара током не будет. Дело в том, что ток всегда течет по пути наименьшего сопротивления. В организме человека значение этого параметра составляет более одного килоОм. У защитного проводника сопротивление не превышает нескольких десятых долей ома.

Определение назначения проводников

Как определить ноль и фазу? С этими понятиями так или иначе сталкивался каждый. Особенно, когда нужно починить розетку или сделать проводку. Поэтому надо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому при неуверенности в своих действиях лучше обратиться к специалисту. Если вы уже подходите к розетке и проводам в ней, то сначала нужно полностью обесточить всю квартиру. Как минимум, это может спасти здоровье и жизнь. Как было сказано ранее, обычно обозначение фазы и нуля производится с помощью раскраски. При правильной маркировке отличить их не составит труда. Черный (или коричневый) — цвет фазного провода, ноль обычно имеет голубоватый или голубоватый оттенок. Если установлена ​​розетка евростандарта, то третий (защитный ноль) зеленый или желтый. Что делать, если проводка одноцветная? Как правило, в этом случае на концах проводов обычно имеются специальные изоляционные трубки, имеющие необходимую цветовую маркировку. Их называют «кембрик».

Определение проводников специальной отверткой

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Ручка такого устройства изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть У этой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении индикаторной отверткой:

  • обесточить квартиру;
  • слегка зачищаем концы проводов;
  • разводим их в стороны, чтобы случайно не вызвать короткое замыкание, соприкасаясь с фазой и нулем;
  • включить выключатель и подать ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • приложите палец (большой или указательный) к контакту, который находится на задней стороне розетки;
  • прикоснуться рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдайте за реакцией отвертки;
  • если загорелся диод, то можно с уверенностью констатировать что;
  • методом исключения понимаем, что оставшийся проводник нулевой.

Индикаторная отвертка реагирует на наличие напряжения. Естественно дело не в нулевом проводе. Однако у этого метода есть существенный недостаток. По индикаторной отвертке не понять, как определить: фаза, ноль, земля — ​​где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, а индикаторной отвертки под рукой нет, то можно пойти другим путем. Нам понадобится вольтметр (мультиметр, тестер). Необходимо установить его в необходимый диапазон – свыше двухсот вольт переменного тока. Как тестер может определить фазу? Берем один проводник, который отходит от устройства (обозначен буквой V). Прикрепляем его к предварительно обесточенному проводнику (любому). Затем подаем ток (включаем выключатель). И просто исправить то, что показывает дисплей устройства. После всего вышеперечисленного снова отключите питание и перенесите зажим тестера на другой проводник. Если на дисплее ничего нет, то это значит, что перед нами либо нулевой, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, отвечающий на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном из проводов. Вторую также накидываем на любой из трех проводников. Напряжение включено. Если стрелка не двигается, значит, вы выбрали нулевую и защитную. Соответственно, нужно снова отключить напряжение и изменить положение вывода V (перекинуть его на другой ранее не использовавшийся проводник). Снова включаем ток и проводим соответствующие измерения. Затем проводим ту же операцию, но снова меняем проводник. Теперь нам нужно проверить результаты. Если первая цифра оказалась больше, значит, мы измерили напряжение между фазным проводником (на котором висела клемма V) и нулем. Соответственно второй провод будет защитным заземлением. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Есть и народные способы», не предполагающие наличия каких-либо специальных приспособлений. Их можно использовать только в самых крайних случаях, так как они связаны с повышенной опасностью для здоровья и жизни. Например, картофельный метод. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусочек картофеля. Нужно не допускать соприкосновения проводов друг с другом, чтобы между ними не было короткого замыкания. Потом буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода стал синим, то к нему подключена фаза.

Практически каждый, кто имел дело с электропроводкой, замечал, что провода в изоляции могут иметь разный цвет. Но мало кто знает, что это действие облегчает монтаж электропроводки, и существуют даже специальные правила электромонтажа, соблюдая которые можно значительно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они означают – ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода маркируются определенными цветами для обеспечения безопасности при работе. При назначении цвета для каждого провода применяются нормы ПУЭ (правила устройства электроустановок) и международные европейские стандарты. Каждый электрик без труда различит, какое напряжение (или нет) у каждого провода, а также определит, где находится фаза, ноль и земля.

Конечно, если брать в качестве примера подключение к сети одноклавишного выключателя, без цветовой маркировки определить назначение каждого провода не получится. специальная работа. Но если рассматривать распределительный щит подключения, то здесь без специальных обозначений не обойтись. Ведь при неправильном соединении токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, возникнет пожар), а в худшем случае поражение электрическим током человека монтажника или людей поблизости.

В современной редакции ПУЭ предлагается сохранить не только цветовое обозначение, но и буквенное, что значительно облегчает работу в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем рассматривать цветовое кодирование , необходимо сначала разобраться с понятиями фазы и нуля в электропроводке.

Буквенные обозначения используются на электрических схемах .

Для правильного проведения электромонтажных работ необходимо безукоризненно соблюдать правила соединения токоведущих частей, соответственно все провода цепи должны заметно отличаться друг от друга. Резонным становится вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности. .

Цвета проводов фаза, ноль, земля

Как было сказано ранее, расцветка проводов в электрике на заводах-изготовителях осуществляется в соответствии с ПУЭ.

Обозначение провода заземления

Провод заземления обычно обозначают желтым, зеленым и желто-зеленым цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлениях. Кроме того, рекомендуется использовать надписи. Однако нанесенная буквенная маркировка не исключает цветовую маркировку. Обозначение цвета, согласно ПУЭ, обязательно. На примере распределительного щита этот провод подключается к шине заземления, корпусу или металлической двери.

Нулевой провод

Говоря о нуле, его не следует путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах обязательно голубая тесьма. Как в однофазных, так и в трехфазных цепях используется только один нулевой провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может составлять 120°, что позволяет использовать один нулевой провод.

Обозначение фазного провода

В зависимости от типа проводки цепь переменного тока может быть однофазной или трехфазной. Рассмотрим оба этих случая по отдельности.

  • Однофазная проводка

Применяется в сетях напряжением 220 Вт. Чаще всего фазный провод окрашен в черный, коричневый или белый цвет, но можно встретить и другую маркировку проводов: коричневую, серую, фиолетовую, розовую, оранжевую или бирюзовую. Также принято буквой Л. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при работе, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии более точных действий с ними.

  • Трехфазная проводка

Применяется в сетях напряжением 380 Вт. Раньше все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Г-Г-Р), которые соответственно обозначали фазы А, В, С. Эти обозначения были затруднительно из-за схожести желто-зеленой маркировки грозозащитных проводов. Поэтому согласно ПУЭ с 1 января 2011 года введены новые стандарты, где фазы обозначены Л 1, Л 2 и Л 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ж-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – фаза, синий – ноль, желто-зеленый – земля.

Это были варианты цвета для сетей переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока применяется различная цветовая и буквенная маркировка проводов и шин. Принципиальным отличием здесь является отсутствие нуля и фазы в обычном понимании. В данной проводке используется положительный проводник, обозначенный красным знаком «+», и отрицательный проводник синего цвета со знаком «-», а также нулевая шина синего цвета, которая обозначается латинской буквой М.

Не все лица, выполняющие работы по монтажу электрических сетей, соблюдают установленные правила разметки. Поэтому перед тем, как приступить к установке, следует сначала проверить наличие тока в проводах мультиметром или обычной индикаторной отверткой. В дальнейшем пометьте провода нужным цветом с помощью цветной изоленты или специальных термоклещей. Существуют также специальные устройства, позволяющие маркировать буквами.

Практичность и безопасность электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрыта защитной оболочкой определенного цвета. При установке в электрощит, распределительные коробки или при подключении розеток и выключателей такая цветовая систематизация позволяет точно и быстро выполнить все работы.

Для более четкого понимания маркировки перейдем от общих фраз к более подробному разбору, рассмотрим конкретные примеры и выделим основные правила безопасной работы с электропроводкой.

В первую очередь стоит ознакомиться с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть переменного тока 380 В используется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, на транспорте, на высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт подключения. электрические провода.

Маркировка проводов в однофазной сети 220 В

Для данного типа сетей существует два варианта. Первый состоит из двух ядер, второй — из трех. Как вы понимаете, основное отличие между ними заключается в наличии или отсутствии заземляющего проводника (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такая конструкция разрешена ГОСТом и подходит для помещений с низкими требованиями к безопасности. Двухпроводная проводка TN-C, используемая в старых домах, имела комбинированную нейтраль и землю (PEN). Учитывая современные требования, такая схема считается небезопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной электропроводке? Рассмотрим несколько вариантов:

(Л) (Н) Если использовать одножильный провод с коричнево-синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Этот порядок не должен быть изменен. Единственное исключение составляют черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый. В целях безопасности рекомендуется маркировать соответствующие жилы с обоих концов бирками, подписанными L (фаза) и N (ноль).
(л) (PEN) Эта цепь в качестве фазного провода (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие можно заменить одним из разрешенных цветов. Трехцветная (желтая, зеленая, синяя) жила (PEN) используется одновременно как нулевая рабочая (N) и нулевая защитная (PE) жила. Несмотря на сочетание N и PE, фактически заземления у конечного потребителя нет.

Начиная с седьмой редакции ПУЭ (правил устройства электроустановок) электропроводка в квартире или доме должна выполняться трехжильным кабелем с медными жилами ( трехпроводная схема ).

Рассмотрим, какие жилы входят в трехпроводную схему, и как они маркируются:

Фаза L (от англ. live — жить) — рабочий провод под высоким напряжением. Основной цвет сердцевины коричневый (возможна коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый.
Нейтраль (рабочий ноль) N (от англ. Neutral ) — вспомогательный проводник без напряжения, по которому в рабочем состоянии протекает ток нагрузки. Основной цвет жилы синий, голубой (возможна синяя полоса на белом фоне)
Земля (защитный ноль) PE (от англ. Protective Earth — защитная земля) — отдельная ненагруженная жила для заземления. В нормальных условиях ток через защитный ноль не протекает. Основной цвет жилы — желтая и зеленая полосы (возможно зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном исполнении, трехфазная сеть может быть с заземлением или без него. Исходя из этого, различают трехфазную сеть с четырьмя и пятью жилами. Четырехпроводная система 380 В включает три фазы (L) и одну жилу рабочей нейтрали (N). В пятипроводной системе добавляется защитный заземляющий проводник (РЕ).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) — провод в коричневой оболочке.
  • Фаза В (L2) — провод в черной оболочке.
  • Фаза С (L3) — провод в серой оболочке.
  • Зануление рабочее (Н) — провод в синей (голубой) оболочке.
  • Защитное заземление (РЕ) — провод в желто-зеленой оболочке.

Фазные жилы в отдельных случаях могут иметь другие цвета. Во избежание путаницы недопустимо использование для их маркировки синего и желто-зеленого цветов.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает только положительные (+) и отрицательные (-) шины. По стандартам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашены в синий цвет. Средний проводник, если он есть, синего цвета.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена ответвлением от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как положительный провод трехпроводной цепи к которому он подключен.

Как определить L, N, PE

При возникновении сомнений в цветовой маркировке проводов в конкретной цепи необходимо обезопасить электромонтажные работы и провести предварительное определение фазы, нейтрали и земли. Следующие приемы помогут вам точно проверить L , N И PE :

  • Самый простой вариант, когда есть двухпроводная однофазная сеть. В этом случае потребуется только индикаторная отвертка. При контакте с фазным проводом должна загореться лампочка в индикаторе. Определив L, в цепи остается только рабочий заземляющий провод, при соприкосновении с которым индикатор в отвертке не загорается.
  • Более сложная ситуация – когда в проводном кабеле три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного заземления потребуется мультиметр (тестер). После того, как фазный провод (L) найден, на АСV (можно обозначать V~ измерение переменного напряжения) на отметке выше 220 В на фазном проводе закрепляют красный щуп фазы, а черным определяют ноль и землю. зонд. При контакте с рабочим нулем (N) прибор покажет напряжение в пределах 220 вольт. При касании щупом защитного заземления (PE) — показания будут ниже 220 вольт.

Если приобретаемый кабель имеет жилы цвета, не соответствующего стандартам, или проводка уже проложена и имеет неправильную маркировку, необходимо провести дополнительную идентификацию.


Дополнительная маркировка проводов

В процессе разводки концы жил маркируются термоусадочной трубкой или цветной изолентой. Дополнительно на провод может быть нанесено буквенное обозначение жил или прикрепленная к проводу бирка:

  • L — фаза.
  • Н — нейтраль (рабочая обнуление).
  • РЕ — земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион) Цвет внешней изоляции жилы или жилы
Фазный провод L1 Фазный провод L2 Фазный провод L3 Рабочая обнуление N (нейтраль) Защитное заземление PE (земля)
США . Распространенные цвета (120/208/240 В). черный Красный синий серебро зеленый
США . Альтернативное цветовое кодирование (277/480 В). Коричневый оранжевый или фиолетовый желтый серый зеленый
Канада . Требуемые цвета. Красный черный синий Белый зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью. Оранжевый Коричневый желтый Белый зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 г. Гонконг до апреля 2009 г. Малайзия, Южная Африка и Сингапур до февраля 2011 г. Красный желтый или белый (ЮАР) синий черный желто-зеленый или зеленый
Европа и все страны, использующие стандарт CENELEC (IEC 60446) с апреля 2004 г. Великобритания с 31 марта 2004 г. Гонконг с июля 2007 г. Сингапур с марта 2009 г. Коричневый черный серый синий желто-зеленый
Европа . Обозначение шины. желтый Коричневый Красный
СССР . Обозначение шины. желтый зеленый Красный синий желто-зеленый, встречается черный
Россия · Украина · Беларусь . Обозначение шины. желтый зеленый Красный синий желто-зеленый

Ознакомившись с основанием цветовой маркировки проводов, трудностей при проектировании электромонтажных и других электромонтажных работ возникнуть не должно. Строго соблюдайте все единые правила. А в случаях малейших сомнений обязательно проверьте кабель индикаторной отверткой и мультиметром.

Переход на обычное напряжение 220 В был осуществлен еще в годы существования Советского Союза и завершился в конце 70-х, начале 80-х годов. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов применялась одного цвета, преимущественно белого цвета. Позднее появились приборы большой мощности, требующие заземления.

Схема подключения постепенно изменилась на трехпроводную. ГОСТ 7396.1–89 стандартизировал типы штепсельных вилок, приблизив их к европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа введена цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к устройству электрических сетей, является ГОСТ Р 50462–2009, который основан на стандарте МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Они касаются производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к установке содержатся в Правилах устройства электрических установок. В них указан рекомендуемый порядок подключения, со ссылкой на ГОСТ-Р в пунктах, касающихся градаций цвета.

Необходимость цветоделения

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование сконструировано таким образом, что правильное подключение не имеет значения. Неважно, на какой контакт будет подаваться фаза, оборудование разберется в этом самостоятельно.

При трехпроводной системе предусмотрен дополнительный провод заземления. В лучшем случае неправильное подключение проводов приведет к необратимому срабатыванию автоматического выключателя, в худшем случае повредит оборудование и вызовет пожар. Применение цветовой градации проводников исключает ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения результирующего напряжения.

Трехпроводная система

Рассмотрим участок трехжильного провода, который используется для прокладки бытовых электрических сетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно на рисунке показаны типовые буквенные обозначения, используемые на электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного соединения.

Заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Общие положения пункта 5.1 содержат описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделены для обозначения фазных проводов, один для нуля и два для земли. Стандартом предусмотрено исполнение грозозащитного провода в комбинированном желто-зеленом варианте. Допускается продольное и поперечное нанесение полос, при этом преобладающий цвет не должен занимать более 70% площади тесьмы. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещено пунктом 5. 2.1.

Указанная схема используется для однофазного подключения, подходит для большинства электроприборов. В нем практически невозможно запутаться, при правильно маркированном проводе.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно на фазы выделяют три провода, один на нейтраль или ноль и один на защитный, заземляющий. Цветовая маркировка, как и в любой сети переменного тока, аналогична, в соответствии с требованиями ГОСТ.

В данном случае важным моментом будет правильное подключение фазных проводов. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплётке, а нулевой — в синей. Для фаз используются разрешенные оттенки.

С помощью пятижильных проводов можно подключить сеть 380 В при правильном подключении.

Провода комбинированные

С целью удешевления производства и упрощения соединений применяют также двух- или четырехжильные провода, в которых защитная жила совмещена с нулевой. В документации они обозначаются аббревиатурой PEN. Как вы догадались, он состоит из букв нулевого (N) и заземляющего (PE) проводов. ГОСТ

предусматривает для них специальную цветовую маркировку. По длине они окрашены в цвета грозозащитного провода, то есть желто-зеленые. Торцы обязательно нужно покрасить в синий цвет, ими же обозначены все стыки.

Так как заранее определить места подключения невозможно, то в этих точках провода PEN изолируются с помощью изоленты или синего кембрика.

Нестандартные провода и маркировка

При покупке нового провода, конечно же, обратите внимание на цветовую маркировку жил и выберите тот вариант, где она нанесена правильно. Что делать в том случае, если проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТ? Выход в этом случае такой же, как и с проводами PEN. Ручную маркировку придется выполнять после того, как вы определитесь с ролью проводников, подходящих к оборудованию. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум стоит обозначить защитный и нулевой провода.

При профессиональном монтаже возможно использование специального кембрика, представляющего собой полые сегменты изоляционного материала. Они делятся на обычные и термоусадочные. Последние не требуют отбора по диаметру, но не имеют возможности повторного использования.

Существуют также специально изготовленные маркеры с международным буквенно-цифровым обозначением. Применяются для вводных и распределительных щитов, например, в многоквартирных домах или офисных зданиях.

Цифровые метки вместе с цветом провода позволяют определить, к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и электропроводка, могут выполняться с использованием различной кабельной продукции, существует ряд правил их взаимного соединения. Подключение трехжильного кабеля к пятижильному кабелю должно осуществляться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно, приземляющие и нейтральные цвета должны совпадать.

Соединение фаз в данном случае выполняется с помощью соединительной шины. С одной стороны к нему подключены три жилы, с другой стороны одна, которая будет фазой в новой ветке.

При монтаже бытовых электрических сетей по требованиям безопасности запрещается применять проводку с алюминиевыми, а также многопроволочными жилами. Следует использовать только сплошной медный кабель.

Трехпроводная система постоянного тока

В системах постоянного тока также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюс, минус и защитное. По ГОСТу в таких сетях используется следующая цветовая маркировка:

  • Плюс — коричневый;
  • Негатив — серый;
  • Ноль — синий.

Поскольку отдельно производить провода для систем постоянного тока нерационально, указанная цветовая градация применяется в основном для окраски сборных шин.

Наконец

Как видите, цвета проводов в электрике — это не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети гораздо проще, а с подключением может разобраться не только специалист-электрик, но и мы с вами.

Видео по теме

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не обратить внимание на то, что кабели всегда имеют разный цвет изоляции. Его придумали не для красоты и ярких красок. Благодаря цветовому решению в проводной одежде легче распознать фазы, заземление и нулевой провод. Все они имеют свой цвет, что многократно делает работу с электропроводкой удобной и безопасной. Самое главное для мастера – знать, какой провод должен быть обозначен каким цветом.

Цветовая маркировка проводов

При работе с электропроводкой наибольшую опасность представляют провода, к которым подключается фаза. Контакт с фазой может быть фатальным, поэтому для этих электрических проводов выбираются самые яркие предупредительные цвета, например, красный.

Также, если провода помечены разным цветом, то при ремонте той или иной детали можно быстро определить, какой из пучка проводов нужно проверить в первую очередь, и какие из них наиболее опасны.

Чаще всего для фазных проводов используются следующие цвета:

  • Красный;
  • Черный;
  • Коричневый;
  • оранжевый;
  • Сирень,
  • Розовый;
  • фиолетовый;
  • Белый;
  • Серый.


Именно в эти цвета можно красить фазные провода. С ними можно справиться проще, если исключить нулевой провод и массу. Для удобства изображение фазного провода на схеме принято обозначать латинской буквой L. Если фазы не одна, а несколько, к букве следует добавить цифровое обозначение, которое выглядит так: L1 , L2 и L3, для трехфазных сетей в 380 В. В некоторых исполнениях первая фаза (масса) может обозначаться буквой А, вторая — Б, а уже третья — С.

Какого цвета провод заземления?

В соответствии с современными нормами заземляющий проводник должен быть желто-зеленого цвета. По внешнему виду он похож на желтый утеплитель, на котором есть две продольные ярко-зеленые полосы. Но иногда встречается и окраска поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае «земля» будет обозначена этим цветом. Он также будет отображаться соответствующими цветами на диаграммах. Чаще всего инженеры рисуют из ярко-зеленых, но иногда можно увидеть и желтые проводники. Обозначают «землю» на схемах или приборах латинскими (на английском) буквами PE. Соответственно, маркируются и контакты, куда должен быть подключен «земляной» провод.

Иногда специалисты называют провод заземления «нулевым и защитным», но не путайте. Если вы видите такое обозначение, то знайте, что это именно заземляющий провод, а называется он защитным, потому что снижает риск поражения электрическим током.

Нулевой или нулевой провод имеет следующий цвет маркировки:

  • Синий;
  • Синий;
  • Синий с белой полосой.

В электрике не используются цвета для обозначения нейтрального провода. Такой вы найдете в любом, будь то трехжильный, пятижильный, а может и с большим количеством проводников. Синий и его оттенки обычно используются для рисования «нолика» на различных схемах. Профессионалы называют его рабочим нулем, потому что (чего не скажешь о заземлении) он участвует в электропроводке с питанием. Некоторые, читая схему, называют это минусом, а все считают фазу «плюсом».

Как проверить соединение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако полагаться только на цвет опасно, потому что какой-нибудь новичок, или несознательный работник с ЖЗК мог их неправильно соединить. В связи с этим перед началом работы необходимо убедиться в правильности их маркировки или подключения.

Для того чтобы проверить провода на полярность берем индикаторную отвертку или мультиметр. Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается встроенный в корпус светодиод.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, а значит вторая жила, которая осталась, нулевая. Однако распространены и трехжильные провода. Здесь для определения понадобится тестер, либо мультиметр. С их помощью также несложно определить, какие провода фазные (плюсовые), а какие нулевые.

Делается это следующим образом:

  • Переключатель на приборе устанавливается таким образом, чтобы выбрать шакал более 220 В.
  • Затем нужно взять в руки два щупа и, держа их за пластмассовые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденному проводу-фазе, а вторым прислонить к предполагаемому нулю.
  • После этого на экране должно отобразиться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.


Если на дисплее 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся предположительно заземлен. Если значение, отображаемое на дисплее, меньше, стоит продолжить тест. Одним щупом снова прикасаемся к фазе, другим к намеченной земле. Если показания прибора ниже, чем в случае первого измерения, то у вас «масса». По стандартам он должен быть зеленого или желтого цвета. Если вдруг показания оказались выше, это значит, что где-то накосячили, и перед вами «нулевой» провод. Выход из этой ситуации – либо искать, где именно были неправильно подключены провода, либо оставить все как есть, помня о том, что провода перепутаны.

Обозначения проводов на электрических схемах: особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке соединения фаза-ноль показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары фаза-земля.

Провода в электрических цепях имеют цветовую маркировку в соответствии со стандартами. Этот факт позволяет электрику за короткий промежуток времени найти ноль, землю и фазу. При неправильном подключении этих проводов друг к другу произойдет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар током. Поэтому пренебрегать правилами (ПУЭ) подключения нельзя, и нужно знать, что специальная цветовая маркировка проводов призвана обеспечить безопасность при работе с электропроводкой. Кроме того, такая систематизация значительно сокращает время работы электрика, так как он имеет возможность быстро находить нужные ему контакты.

Особенности работы с электрическими проводами разных цветов:

  • Если вам необходимо установить новую, или заменить старую розетку, то определение фазы не требуется. Для вилки не имеет значения, какой стороной вы ее втыкаете.
  • В том случае, когда вы подключаете выключатель от люстры, нужно знать, что к нему нужно подводить определенную фазу, а к лампочкам только ноль.
  • Если цвет контактов и фаза и ноль точно совпадают, то номинал проводников определяется с помощью индикаторной отвертки, где ручка из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещении необходимо обесточить, а проводку на концах зачистить и развести. Если этого не сделать, то они могут случайно коснуться и получится короткое замыкание.

Использование цветового кодирования в электротехнике значительно облегчило жизнь людям. Кроме того, благодаря цветовой маркировке на высоком уровне повышена безопасность при работе с проводами, находящимися под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Voice)

Цветовые коды фазы L, нуля N и земли. Цвет провода фаза, ноль, земля Значение n в электрике

В большинстве современных кабелей жилы имеют изоляцию разных цветов. Эти цвета имеют определенное значение и выбраны не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить, где ноль и земля, а где фаза, и поговорим дальше.

В электрике принято различать провода по цвету. Это значительно упрощает и ускоряет работу: вы видите набор проводов разного цвета и по цвету можете догадаться, какой из них для чего предназначен. Но, если проводка не заводская и ее делали не вы, перед началом работы нужно обязательно проверить, соответствуют ли цвета назначению.

Для этого берут мультиметр или тестер, проверяют наличие напряжения на каждом проводнике, его величину и полярность (это при проверке сети электроснабжения) или просто звонят откуда и откуда идут провода и цвет ли меняется «по ходу». Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовой код провода заземления

По последним правилам электропроводка в доме или квартире должна быть заземлена. В последние годы вся бытовая и строительная техника выпускается с грозозащитным тросом. При этом заводская гарантия сохраняется только в том случае, если блок питания поставляется с исправным заземлением.

Чтобы не путаться, для провода заземления принято использовать желто-зеленый цвет. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный – основной желтый цвет поля с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосами или просто зеленого цвета, но это нестандартно.

Цвет провода заземления — одножильный и многожильный

Иногда в кабеле присутствует только ярко-зеленый или желтый провод. В данном случае именно они используются как «земляные». На схемах «земля» обычно рисуется зеленым цветом. На оборудовании соответствующие контакты подписаны латинскими буквами PE или в русском варианте пишут «земля». Часто к надписям добавляют графическое изображение (на фото ниже).

В некоторых случаях на схемах шина заземления и подключение к ней обозначаются зеленым цветом

Нейтральный цвет

Другой проводник, выделенный определенным цветом, является нейтральным или «нулевым». Для него выделяется синий цвет (ярко-синий или темно-синий, изредка голубой). На цветовых схемах эта цепь также нарисована синим цветом, подписана латинской буквой N. Также подписаны контакты, к которым должна быть подключена нейтраль.

Нейтральный цвет — голубой или светло-голубой

В кабелях с гибкими многопроволочными жилами, как правило, более светлых оттенков, а одножильные жесткие жилы имеют оболочку более темных, насыщенных тонов.

Цвет фазы

С фазными проводами несколько сложнее. Они окрашены в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами необходимо быть особенно осторожным и внимательным, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: каким цветом фаза — возможные варианты

Итак, наиболее распространенная цветовая маркировка фазных проводов — красный, белый и черный. Также он может быть коричневым, бирюзово-оранжевым, розовым, лиловым, серым.

На схемах и клеммах фазные провода обозначаются латинской буквой L, в многофазных сетях рядом с ней указывается номер фазы (L1, L2, L3). На кабелях с несколькими фазами они имеют разный цвет. При раздаче проще.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику необходимо знать какой провод фазный, какой нулевой, а какой заземляющий. При неправильном подключении оборудование выходит из строя, а неосторожное прикосновение к токоведущим проводам может закончиться печально.

Необходимо убедиться, что цвета проводов — земля, фаза, ноль — соответствуют их разводке

Проще всего ориентироваться по цветовой маркировке проводов. Но это не всегда легко. Во-первых, в старых домах проводка обычно однотонная — торчат два-три белых или черных провода. В этом случае нужно разбираться конкретно, а потом вешать бирки или оставлять цветовые метки. Во-вторых, даже если жилы в кабеле окрашены в разные цвета, и визуально можно найти нейтраль и землю, нужно проверить правильность своих предположений. Бывает, что при установке цвета перепутаны. Поэтому сначала перепроверяем правильность предположений, потом начинаем работу.

Для проверки потребуются специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Фазный провод можно найти с помощью индикаторной отвертки; вам понадобится тестер или мультиметр для определения нуля и нейтрали.

Проверка индикатором

Индикаторные отвертки бывают нескольких типов. Есть модели, на которых светодиод загорается при прикосновении металлической детали к токоведущим частям. В других моделях для проверки требуется дополнительное нажатие кнопки. В любом случае при наличии напряжения светодиод загорается.

С помощью индикаторной отвертки можно найти фазы. Касаемся металлической частью оголенного проводника (при необходимости нажимаем кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Off — нейтраль или земля.

Работаем аккуратно, одной рукой. Во-вторых, к стенам или металлическим предметам(трубам, например) не прикасайтесь. Если жилы в тестируемом кабеле длинные и гибкие, их можно держать другой рукой за изоляцию (держать подальше от оголенных концов).

Проверка мультиметром или тестером

Устанавливаем на приборе шкалу, которая чуть больше расчетного напряжения в сети, подключаем щупы. Если мы называем бытовую однофазную сеть 220В, то ставим переключатель в положение 250В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к намеченной нейтрали (синего цвета). Если при этом стрелка на приборе отклонится (запоминаем ее положение) или на индикаторе загорится цифра, близкая к 220 В. Такую же операцию проделываем со вторым проводником — который по цвету определился как «земля». Если все правильно, показания прибора должны быть ниже – меньше тех, что были раньше.

При отсутствии цветовой маркировки проводов придется перебирать все пары, определяя назначение жил по показаниям. Используем то же правило: при звонке пары «фаза-земля» показания ниже, чем при звонке пары «фаза-ноль».

Практически каждый, кто имел дело с электропроводкой, замечал, что провода в изоляции могут иметь разный цвет. Но мало кто знает, что это действие облегчает монтаж электропроводки, и даже существуют специальные правила электромонтажа, соблюдая которые можно значительно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они означают – ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода маркируются определенными цветами для обеспечения безопасности при работе. При назначении цвета для каждого провода применяются нормы ПУЭ (правила устройства электроустановок) и международные европейские стандарты. Каждый электрик без труда различит, какое напряжение (или нет) у каждого провода, а так же определит где находятся фаза, ноль и земля.

Конечно, если взять сетевое подключение в качестве примера одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит труда. Но если рассматривать подключение распределительного щита, то здесь без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей, короткого замыкания проводка начнет нагреваться (и, как следствие, возникнет пожар), а в худшем случае поражение электрическим током человека монтажника или людей поблизости.

В современной редакции ПУЭ предлагается сохранить не только цветовое обозначение, но и буквенное, что значительно облегчает работу в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем рассматривать цветовое кодирование , необходимо сначала разобраться с понятиями фазы и нуля в электропроводке.

Буквенные обозначения используются на электрических схемах .

Для правильного проведения электромонтажных работ необходимо безукоризненно соблюдать правила соединения токоведущих частей, соответственно все провода цепи должны заметно отличаться друг от друга. Резонным становится вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности. .

Цвета проводов фаза, ноль, земля

Как было сказано ранее, расцветка проводов в электрике на заводах-изготовителях осуществляется в соответствии с ПУЭ.

Обозначение провода заземления

Провод заземления обычно обозначают желтым, зеленым и желто-зеленым цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлениях. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовую маркировку. Обозначение цвета, согласно ПУЭ, обязательно. На примере распределительного щита этот провод подключается к шине заземления, корпусу или металлической двери.

Нулевой провод

Говоря о нуле, его не следует путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах всегда остается голубая тесьма. Как в однофазных, так и в трехфазных цепях используется только один нулевой провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может составлять 120°, что позволяет использовать один нулевой провод.

Обозначение фазного провода

В зависимости от типа проводки цепь переменного тока может быть как однофазной, так и трехфазной. Рассмотрим оба этих случая по отдельности.

  • Однофазная проводка

Применяется в сетях напряжением 220 Вт. Чаще всего фазный провод окрашен в черный, коричневый или белый цвет, однако можно встретить и другую маркировку проводов: коричневую, серую, фиолетовую, розовую, оранжевую или бирюзовую. . Также принято буквой Л. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при работе, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии более точных действий с ними.

  • Трехфазная проводка

Применяется в сетях напряжением 380 Вт. Раньше все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которые соответственно обозначали фазы А, В, С. Эти обозначения представляли трудности из-за схожести желто-зеленой маркировки грозозащитных проводов. Поэтому согласно ПУЭ с 1 января 2011 года введены новые стандарты, где фазы обозначены Л 1, Л 2 и Л 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ж-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – фаза, синий – ноль, желто-зеленый – земля.

Это были варианты цвета для сетей переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока применяется различная цветовая и буквенная маркировка проводов и шин. Принципиальным отличием здесь является отсутствие нуля и фазы в обычном понимании. В этой разводке используется плюсовой проводник, отмеченный красным цветом со знаком «+», и минусовой проводник синего цвета со знаком «-», а также нулевая шина. синий цвет, который обозначается латинской буквой М.

Не все лица, выполняющие монтажные работы электрических сетей, соблюдают установленные правила разметки. Поэтому перед тем, как приступить к установке, следует сначала проверить наличие тока в проводах мультиметром или обычной индикаторной отверткой. В дальнейшем пометьте провода нужным цветом с помощью цветной изоленты или специальных термоклещей. Также есть специальные устройства, позволяющие маркировать буквами.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Это обозначение в электрике L и N. Благодаря строго определенному цвету мастер может быстро определить, какой из проводов фаза, ноль или земля. Это важно при подключении или отключении оборудования от источника питания.

Виды проводов

При подключении электрооборудования, монтаже различных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы являются отличными проводниками электричества.

Важно! Алюминиевые провода должны соединяться только с алюминиевыми проводами. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро выйдет из строя. обычно соединяются гайками и болтами. Медь — с помощью терминала. Стоит учесть, что последний тип проводников имеет существенный недостаток – быстро окисляется при контакте с воздухом.

Совет на случай прекращения тока в месте окисления: для восстановления подачи питания провод необходимо изолировать от внешних воздействий изолентой.

Классификация проводов

Проводник представляет собой одну неизолированную или одну или несколько изолированных жил. Проводники второго типа покрыты специальной неметаллической оболочкой. Это может быть обмотка изолентой или оплетка из волокнистого сырья. Голые провода не имеют защитного покрытия. Они используются при строительстве линий электропередач.

На основании вышеизложенного делаем вывод, что провода:

  • защищены;
  • незащищенный;
  • мощность;
  • крепление.

Использовать строго по назначению. Малейшее отклонение от требований эксплуатации приводит к выходу из строя сети электроснабжения. В результате короткого замыкания возникают пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и производственного назначения применяют изолированные кабели. Они состоят из множества токопроводящих проводов. Каждая из них окрашена в соответствующий цвет. Обозначение ЛО, Л, Н в электрике позволяет сократить время на монтажные, а при необходимости и ремонтные работы.

Приведенное ниже обозначение в электротехнике Л и Н полностью соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, напряжение в которых достигает 1000 В. Имеют В эту группу входит электрооборудование всех жилых, административных зданий, хозяйственных объекты. Какие цветовые обозначения фаз L, нуля, N и земли необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные провода

В сети переменного тока есть проводники, находящиеся под напряжением. Их называют фазными проводами. В переводе с английского термин «фаза» означает «линия», «активный провод» или «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может привести к серьезным ожогам или даже смерти. Что означает обозначение в электрике L и N? На электрических схемах фазные провода обозначаются латинской буквой «L», а в многожильных кабелях изоляция фазных проводов будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электрик сомневается в правдивости информации, отображаемой цветовой маркировкой жил кабеля, для определения находящегося под напряжением провода необходимо использовать низковольтный кабель.

Нулевые жилы

Эти провода делятся на три категории:

  • нулевые рабочие жилы.
  • нулевые защитные (заземляющие) жилы.
  • совмещающий защитные и рабочие функции.

Чтобы определить, какой из проводников фазный, а какой нулевой с помощью индикаторной отвертки, нужно прикоснуться жалом к ​​неизолированной части провода. Если светодиод загорается, значит, произошло прикосновение к фазному проводу. После прикосновения отверткой к нулевому проводу эффекта свечения не будет.

Важность цветовой маркировки проводников и строгое соблюдение правил ее применения позволит значительно сократить время монтажных работ и устранения неполадок электрооборудования, а игнорирование этих элементарных требований оборачивается риском для здоровья.

Мало кто понимает суть электричества. Такие понятия, как «электрический ток», «напряжение», «фаза» и «ноль» для большинства являются темным лесом, хотя мы сталкиваемся с ними каждый день. Давайте получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Чтобы преподавать электричество с нуля, нам нужно понять фундаментальные понятия. Нас в первую очередь интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд — физическая скалярная величина, определяющая способность тел быть источником электромагнитных полей. Носителем мельчайшего или элементарного электрического заряда является электрон. Его заряд составляет примерно -1,6 умножить на 10 в минус девятнадцатой степени Кулона.

Электронный заряд — минимальный электрический заряд (квант, часть заряда), имеющий место в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если эбонитовой палочкой потереть о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Та же природа имеет статическое электричество на волосах, только в этом случае заряд положительный (волосы теряют электроны).

Основной вид переменного тока Синусоидальный ток . Это ток, который сначала увеличивается в одном направлении, достигая максимума (амплитуды) начинает снижаться, в какой-то момент становится равным нулю и снова возрастает, но уже в другом направлении.


Прямо о загадочной фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Электрическая схема простейшего корпуса – Однофазная цепь . Там всего три провода. По одному из проводов ток идет к потребителю (пусть это будет утюг или фен), а по другому — возвращается обратно. Третий провод в однофазной сети – это земля (или земля).

Заземляющий провод не несет нагрузки, а служит своеобразным предохранителем. Если что-то выйдет из-под контроля, заземление поможет предотвратить поражение электрическим током. По этому проводу лишняя электроэнергия отводится или «стекает» в землю.

Провод, по которому идет ток к устройству, называется фаза , а провод, по которому возвращается ток — ноль.

Итак, зачем нам ноль в электричестве? Да за то же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому отводится в обратном направлении. Сеть, по которой распространяется переменный ток, трехфазная. Он состоит из трех фазных проводов и одного обратного.

Именно по такой сети ток идет в наши квартиры. Подходя непосредственно к потребителю (квартире), ток разделяется на фазы, и на каждую из фаз подается ноль. Частота изменения направления тока в странах СНГ составляет 50 Гц.

В разных странах действуют разные стандарты напряжения и частоты в сети. Например, в типичную бытовую розетку в США подается переменный ток напряжением 100-127 вольт и частотой 60 герц.

Нельзя путать фазный и нулевой провода. В противном случае можно устроить короткое замыкание в цепи. Чтобы этого не произошло и вы ничего не перепутали, провода приобрели другой цвет.

Каким цветом обозначаются фаза и ноль в электричестве? Ноль обычно синий или голубой, а фаза белая, черная или коричневая. Провод заземления тоже имеет свой цвет – желто-зеленый.


Итак, сегодня мы узнали, что означают понятия «фаза» и «ноль» в электричестве. Будем только рады, если эта информация окажется для кого-то новой и интересной. Теперь, когда вы услышите что-то об электричестве, фазе, нуле и земле, вы уже будете знать, о чем идет речь. Напоследок напоминаем, что если вам вдруг понадобится рассчитать трехфазную цепь переменного тока, то смело можете обращаться в . С помощью наших специалистов даже самая смелая и сложная задача окажется для вас «не по зубам».

Содержимое:

Чтобы правильно прочитать и понять, что означает та или иная схема или рисунок, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Содержит большое количество информационных буквенных обозначений элементов электрических схем, определенных различными нормативными документами. Все они отображаются латинскими буквами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие определенным типам элементов, наиболее широко применяемым в электрических цепях, объединены в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТ 2.710-81. Например, буква «А» относится к группе «Устройства», в которую входят лазеры, усилители, устройства телеуправления и другие.

Таким же образом расшифровывается группа, обозначаемая символом «В». Он состоит из устройств, которые преобразуют неэлектрические величины в электрические величины, которые не включают генераторы и источники питания. Эту группу дополняют аналоговые или многоразрядные преобразователи, а также датчики показаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и др.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства использования объединены в специальную таблицу:

Первая буква алфавита, которую необходимо отразить в маркировке

Группа основных типов элементов и устройств

Элементы, составляющие группу (наиболее типичные примеры)

Устройства

Лазеры, мазеры, устройства телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики показаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующего излучения, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Цифровые и аналоговые интегральные схемы, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды светильников и нагревательных элементов.

Обозначение на схеме предохранителей, разрядников, защитных устройств

Предохранители, разрядники, элементы дискретной защиты по току и напряжению.

Источники питания, генераторы, кварцевые генераторы

Аккумуляторные батареи, источники питания на электрохимической и электротермической основе.

Устройства сигналов и индикации

Индикаторы, световая и звуковая сигнализация

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротермические реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели для флуоресцентного освещения.

Двигатели

постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, приборы показывающие, записывающие и измерительные.

Выключатели силовые автоматические, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотомер

Счетчики активной энергии

Счетчики реактивной энергии

Записывающие устройства

Счетчики времени действия, часов

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Устройства короткого замыкания

Разъединители

Резисторы

Термисторы

Потенциометры

Измерительные шунты

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и выключатели

Кнопочные выключатели

Автоматические выключатели

Активные выключатели, различные факторы:

С уровня

От давления

С места (путешествие)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Полупроводниковые и электровакуумные приборы

Диоды, стабилитроны

Аппараты электровакуумные

транзисторы

Тиристоры

Антенны, линии и микроволновые элементы

Метчики

Устройства короткого замыкания

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные разъемы

Механические устройства с электромагнитным приводом

электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные картриджи или пластины

Ограничители, оконечные устройства, фильтры

Ограничители

Кварцевые фильтры

Кроме того, ГОСТ 2. 710-81 определяет специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Как подключить 277 В и 480 В, 1- и 3-фазную главную сервисную панель?

Содержание

Что такое коммерческое питание 277 и 480 В?

277 В — это стандартное однофазное напряжение, полученное из трехфазной системы напряжения 480 В, доступной в коммерческих приложениях. Это может быть достигнуто с помощью трех трансформаторов, соединенных звездой (соединение звездой) с нейтральной точкой. Вторичная обмотка трансформатора обеспечивает однофазное напряжение 277 В, однофазное и трехфазное напряжение 480 В. Как правило, 277 В не доступны в типичных жилых домах.

Для трехфазного питания 480 В и 277 В поставщики электроэнергии устанавливают три трансформатора по схеме «звезда-звезда». Первичная сторона трансформатора (сконфигурирована по схеме «звезда») подключена к распределительным линиям 7,2 кВ. Уровни выходного напряжения трансформатора (от проводов вторичной стороны в звезде) составляют 277 В, 1 фаза и 480 В, 1 фаза и 3 фазы. Затем в коммерческих зданиях и промышленных установках используются три различных уровня напряжения в соответствии с требованиями потребителя.

В системе распределения электроэнергии этого типа доступны следующие три типа уровней напряжения: три фазы, четыре провода (три провода под напряжением + нейтраль).

  • 277 В, одна фаза, 3 провода (один горячий провод + нейтральный провод + провод заземления)
  • 480 В, одна фаза, 3 провода (два противофазных провода + провод заземления)
  • 480 В, три фазы, 4–5 проводов (три противофазных провода «горячий» + нейтральный провод + провод заземления)

480 В можно получить с помощью треугольника с высокой ветвью, четырех проводов + нейтральный провод, который обеспечивает 480–415–240 В или конфигурацию с открытым треугольником. Кроме того, это также может быть достигнуто с помощью трех проводов без нейтрали, например, 480–480–480 В. Еще одна конфигурация для подачи 480 В конечному пользователю — это четыре провода + нейтраль в конфигурации «звезда», которая обеспечивает 480–480–480 В и 277 В. Для получения более подробной информации вы можете прочитать о различиях между соединениями звездой и треугольником.

277 В также можно получить, используя повышающе-понижающий трансформатор на месте с другими типами напряжения, например, устанавливая на месте (повышающий) трансформатор с треугольником 240 В и треугольником 480 В в стандартной системе напряжения, т. е. 277 В можно получить только без дополнительные трансформаторы на 480В-480В-480В и 277В (соединение звездой). В системе такого типа, имеющей обе обмотки T/F в конфигурации «звезда», мы получим следующие 3 типа уровней напряжения на основе соответствующего математического расчета.

  • Напряжение между двумя горячими фазами = 480 В (1-Φ).
  • Напряжение между фазой и нейтралью = 480 В / √3 = 227 В (1-Φ).
  • Напряжение между тремя фазами = 277 В x √3 = 480 В (3-Φ).

Похожие сообщения:

  • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?
  • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?

Для этого вида обслуживания трехфазное питание, включая однофазное питание от вторичной обмотки распределительного трансформатора через изолированные провода, поступает в коробку счетчика и предохранительный выключатель и, наконец, поступает в коробку главного щита. Каждый горячий или линейный провод подключается к отдельной шине в щитовой коробке для дальнейшего распределения мощности.

Цветовая кодировка трех проводов «горячих»: желтый, оранжевый и синий для «горячих»1, «горячих2» и «горячих»3, белый или серый для нейтрали и зеленый для земли.

Трехполюсные, двухполюсные и однополюсные автоматические выключатели используются для защелкивания (т. е. в металлических направляющих для плотного удержания выключателя) трех сборных шин, отводящих ГОРЯЧУЮ ГРЯЗЬ от каждой сборной шины. Имеются две дополнительные шины для нейтрали и земли соответственно. Заземляющий провод подключается к заземляющему стержню (см. полную настройку заземления и заземления) в целях безопасности.

В 277 В и 480 В, 1-фазных и 3-фазных системах электропроводки доступные уровни напряжения внутри главной сервисной панели указаны ниже.

  • Напряжение между тремя горячими проводами (горячий 1, горячий 2 и горячий 3) = 480 В, 3 фазы
  • Напряжение между любыми двумя горячими проводами = 480 В, 1 фаза
  • Напряжение между любым проводом питания и нейтралью = 277 В, 1 фаза

Нажмите на изображение, чтобы увеличить

Связанный пост:

  • Установка однофазной электропроводки в доме в соответствии с NEC и IEC
  • Установка трехфазной электропроводки в доме – NEC и IEC

Давайте посмотрим, как подключить 480 В и 277 В, однофазные и трехфазные выключатели и цепи нагрузки в блоке выключателя следующим образом.

Как подключить 277 В, 1-фазные цепи и выключатели?

В следующем учебном пособии показано, как подключить однофазный выключатель на 277 В, полученный из трехфазной сети на 480 В, для коммерческого использования.

Однофазное напряжение 277 В может быть получено между любым проводом под напряжением (h2, h3 или h4) и нейтралью. Например, на рисунке ниже мы подключили троффер на 277 В к однополюсному автоматическому выключателю, поскольку большинство трофферов для освещения работают от 120–277 В. Однополюсный выключатель подключается к горячему проводу 2, нейтрали и проводу заземления.

Можно использовать и подключать однофазные розетки 277 В, такие как L7-30R, L7-20R, L7-15R, 7-50R, 7-30R, 5-20R, 7-15R и т. д. Все они требуют трех проводов, т.е. горячий от выключателя и заземления + нулевой провод.

Как подключить 480 В, 1-фазные цепи и выключатели?

В одном и том же щите с трехфазным и однофазным напряжением 480 В мы можем подключить и установить однофазные цепи нагрузки 480 В. Для этого просто подключите устройство (например, цепь дорожного освещения) через двухполюсный автоматический выключатель, подключенный к любым двум проводам питания (например, Hot1 и Hot 3) и проводу заземления. При необходимости подключите дополнительный нейтральный провод в соответствии с требованиями схемы.

Например, для розеток L8-20R, L8-30R требуется трехпроводное подключение, т.е. их можно подключать без нейтрали, т.е. два горячих провода плюс провод заземления. То же самое относится к однофазным перенапряжениям 277–480 В, обнаруженным в водонагревателях, двигателях и парковках для цепей освещения.

Похожие сообщения:

  • Как подключить и установить электрическую розетку?
  • Как подключить розетку GFCI?
  • Как подключить розетку AFCI?

Как подключить 480 В, 3-фазные цепи и выключатели?

Для трехфазных цепей 480 В нам потребуется четыре или пять проводов (три, как противофазные горячие, т. е. все разные линии). Как показано на следующем рисунке, у нас есть два устройства, например. трехфазный двигатель и розетка L22-30R. Вы можете видеть, что мы подключили все три горячие провода в обоих случаях. Кроме того, мы подключили нейтральный и заземляющий провода, а также в соответствии с требованиями схемы. То же самое относится к розеткам на 20 ампер, таким как L22-20R.

Нулевой провод не всегда нужен во всех случаях для трехфазных цепей 480 В, так как это зависит от номинала и конструкции приборов. Например, розетки Л19-30Р, Л19-20Р, Л16-30Р, Л16-20Р,  могут быть подключены через три провода под напряжением + провод заземления.

Для правильной установки любых других трехфазных устройств внимательно прочтите руководство пользователя перед подключением к коммерческим системам питания и приложениям.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

  • Как подключить комбинированный выключатель и розетку?
  • Как подключить комбинированный выключатель и розетку GFCI
  • Как подключить комбинированный переключатель AFCI

Цветовые коды проводки для 480 и 277 В:

Для 277 В и 480 В мы использовали разные цвета проводов только для иллюстрации. Соблюдайте национальные электротехнические нормы, т. е. цветовые коды проводки NEC или другие местные цветовые коды.

В этом руководстве, 277 В и 480 В, 1-фазные и 3-фазные цепи, мы использовали следующие цветовые коды проводки NEC + для общей практики.

  • Коричневый = горячий 1 или линия 1
  • Оранжевый = Hot 2 или Line 2
  •  Желтый = Hot 3 или Line 3
  •  Белый  = Нейтральный провод
  • Зеленый или зеленый с желтыми полосами = неизолированный проводник в качестве заземляющего провода

Имейте в виду, что не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые находятся под напряжением. Используйте только и только медные провода для уменьшения сопротивления и тепла вместо алюминиевых проводов в проводке коробки главной панели. Кроме того, Hot, Phase и Line(s) обозначают одно и то же, т. е. те провода, которые находятся под напряжением.

Похожие сообщения:

  • Как подключить распределительный щит с помощью УЗО (устройства защитного отключения)
  • Как подключить автоматический выключатель GFCI?
  • Как подключить выключатель AFCI?

Меры предосторожности

Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель на главной панели.

Никогда не стойте и не прикасайтесь к мокрым и металлическим частям при ремонте или установке цепей под напряжением.

Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении данного руководства или любых других практических работ, связанных с электромонтажными работами.

Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.

Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.

Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

  • Как определить размер центра нагрузки, панелей и распределительного щита?
  • Как определить количество автоматических выключателей в щите?
  • Как определить правильный размер подпанели?
  • Как подключить одноэлементный водонагреватель и термостат?
  • Как подключить термостат водонагревателя 120 В — неодновременный?
  • Как подключить термостат одновременного нагрева воды 120 В?
  • Как подключить термостат водонагревателя 240 В – непрерывный?
  • Как подключить термостат одновременного нагрева воды 240 В?
  • Как подключить 3-фазный термостат одновременного нагрева воды?
  • Как подключить 3-фазный неодновременный термостат водонагревателя?
  • Как переключить электрический водонагреватель между 120 В и 240 В?
  • Схема электропроводки на лестнице — как управлять лампой с двух мест?
  • Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
  • Схема подключения туннеля для управления освещением с помощью переключателей
  • Цепь больничной проводки для управления освещением с помощью переключателей
  • Цепь проводки отеля — Цепь индикатора звонка для отеля
  • Схема электропроводки общежития и работа
  • Схема подключения Godown — схема подключения туннеля и работа
  • Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
  • Как подключить 4-контактный переключатель (NEC) или промежуточный переключатель как 3-контактный (IEC)?
  • Как подключить однополюсный однопозиционный переключатель (SPST) в качестве двухпозиционного переключателя?
  • Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве трехпозиционного переключателя?
  • Как подключить двухполюсный однопозиционный переключатель? Электропроводка ДПСТ
  • Как подключить двухполюсный двухпозиционный переключатель? Электропроводка DPDT
  • Как подключить двойной переключатель? 2-клавишный однопозиционный переключатель — IEC и NEC
  • Еще больше руководств по установке электропроводки в жилых помещениях

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Цвет провода шагового двигателя и пары катушек

Дом

Duet Wifi

Цвет провода шагового двигателя и пары катушек

Порядок подключения шагового двигателя и порядок цветов парных катушек

Цветовая маркировка проводов шагового двигателя

Чтобы правильно подключить любой шаговый двигатель, нам нужно определить, какие провода являются «парами» или подключены к концам каждой катушки. Обычно их называют катушкой «А» и катушкой «В». Точный порядок пар черных/зеленых или зеленых/черных булавок не имеет значения, но важно, чтобы пары были вместе слева, а красные/синие друг с другом справа.

Чтобы двигатель двигался правильно и в правильном направлении, шаговые двигатели должны быть правильно подключены. Имеет значение, какая катушка какая и какова полярность катушек. Хотя универсального стандарта для цветовой маркировки шаговых двигателей не существует, многие производители шаговых двигателей соблюдают порядок проводов шаговых двигателей с парами катушек двигателя

  • Черный/зеленый — катушка двигателя
  • Красный/синий — катушка двигателя

Хотя цветам проводов нельзя доверять, порядок проводов обычно следующий:

Опция проводки 1
  • 1A — Зеленый
  • 1B — черный
  • 2A — синий
  • 2B — красный

Вариант стыки 2
  • . + красный
  • B – синий
  • Иногда Опция

    • A + черный (красный)
    • A – зеленый (зеленый)
    • B + красный (желтый)
    • B – синий (синий)
    • 90 90 провода «пары» или подключены к концам каждой катушки. Пары проводов двигателя известны как катушка «А» и катушка «В». Точный порядок пар не имеет значения. Важно только держать пары вместе

      Слева

      • Красный/Синий с каждым остальным

      Справа

      • Черные/зеленые с каждым

      . и проводка двигателя не позволяет двигателю двигаться, игнорируйте цвета проводов и вместо этого смотрите на положение проводов. Используйте мультиметр, чтобы проверить, есть ли непрерывность в проводке шагового двигателя — оба двигателя вели себя одинаково: было нулевое сопротивление между синим и красным, нулевое сопротивление зеленым и черным.

      Вот два способа соединения проводов шагового двигателя с фазами:

      1. С помощью мультиметра проверьте сопротивление. Между двумя проводами, относящимися к одной фазе, должно быть сопротивление в несколько Ом, а между проводами, принадлежащими разным фазам, не должно быть непрерывности.
      2. Когда провода двигателя ни к чему не подключены, проверните вал двигателя. Замкните два провода вместе, затем снова поверните вал. Если крутить намного труднее, чем раньше, эти два провода относятся к одной и той же фазе. В противном случае попробуйте еще раз с другой парой проводов, закороченных вместе.

      Используйте мультиметр, чтобы правильно подобрать катушки и провода. Ом проверить шаговые двигатели. Пара проводов должна иметь небольшое сопротивление. Если значения сопротивления правильные. Двигатели XYZ рассчитаны на 4,2 В, 1,5 А, 2,8 Ом +/-10%. Двигатель экструдера рассчитан на 2,6 В, 1 А, 2,6 Ом +/- 10%.

      1. Проверить сопротивление. Между двумя проводами, относящимися к одной фазе, должно быть сопротивление в несколько Ом, а между проводами, принадлежащими разным фазам, не должно быть непрерывности.
      2. С НЕ подключенными проводами двигателя прокрутите вал двигателя. Замкните два провода вместе, затем снова поверните вал. Если крутить намного труднее, чем раньше, эти два провода относятся к одной и той же фазе. В противном случае попробуйте еще раз с другой парой проводов, закороченных вместе.

      Биполярные двигатели

      Биполярные двигатели имеют две отдельные катушки:

      Красный/зеленый — одна катушка

      Синий/желтый — другая катушка.

      Используйте мультиметр, чтобы правильно подобрать катушки и провода. Ом проверить шаговые двигатели. Пара проводов должна иметь небольшое сопротивление. Если значения сопротивления правильные. Двигатели XYZ рассчитаны на 4,2 В, 1,5 А, 2,8 Ом +/-10%. Двигатель экструдера рассчитан на 2,6 В, 1 А, 2,6 Ом +/- 10%.

      Как рассчитать сечение и длину провода для 3D-принтера? Большинство 3D-принтеров используют либо 12 В, либо…

      Продолжайте читать

      Шейна Хупера

      Продолжайте читать

      Шейна Хупера

      Шаговый двигатель какого размера следует использовать? В то время как размер шагового двигателя — это всего лишь площадь, это…

      Продолжайте читать

      Шейна Хупера

      Как подключить материнскую плату Duet 3 6HC Duet 3 — отличная плата для вашего 3D-принтера, но…

      Продолжайте читать

      Шейна Хупера

      Хотя Duet 3 не заменит Duet 2 в ближайшее время, это гораздо более профессиональная электронная плата, которая…

      Продолжайте читать

      Шейна Хупера

      Конфигурация проводки и прошивки платы расширения DuetWifi

      Продолжайте читать

      Шейна Хупера

      С таким количеством доступных комплектов для 3D-принтеров и планов сборки с открытым исходным кодом может быть непросто выбрать…

      Продолжайте читать

      Шейна Хупера

      SolidCore CoreXY Выравнивание платформы по оси Z Недавно мы начали работу над системой выравнивания и крепления платформы для 3D-принтера SolidCore. В…

      Продолжайте читать

      Шейна Хупера

      Хотя эта статья еще не завершена, я продолжаю исследовать кинематический монтаж и математические расчеты…

      Продолжайте читать

      Шейн Хупер

      Объяснение кинематики

      CoreXY? Механическое устройство кинематики corexy включает в себя уникальное движение двигателя, при котором двигатель перемещается по осям X или Y…

      Продолжайте читать

      Шейна Хупера

      Продолжайте читать

      Шейна Хупера

      Модульная
      Масштабируемая
      Линейные направляющие
      Сбалансированная каретка
      Корпус
      В спецификации используются наиболее доступные детали
      Полностью металлические детали или 3D-печать
      Ось Z: независимая приводная или общая прокладка ремня

      Продолжайте читать

      Шейна Хупера

      Спецификации профиля рамы

      Размер 2020 или 20 мм x 20 мм Тип рамы с Т-образным пазом Список деталей Количество деталей Описание Источник Документация…

      Продолжайте читать

      Шейна Хупера

      Траектория инструмента CAD/CAM — это запрограммированная ЧПУ траектория, по которой инструмент удаляет металл с заготовки. Там…

      Продолжайте читать

      Шейна Хупера

      Итак, вы ищете файлы для загрузки САПР… Что ж, E3D наконец выпустила файлы. Вы можете найти файлы…

      Продолжайте читать

      Шейна Хупера

      Система движения CoreXY — хорошее решение, если вы хотите печатать быстрее. Кинематика 3d принтера стала…

      Продолжайте читать

      Шейна Хупера

      В последнем обновлении конструкции используются три шаговых двигателя оси Z. При таком расположении ремень ведет к приводу шагового двигателя…

      Продолжайте читать

      Шейна Хупера

      Аддитивное производство или быстрое прототипирование AM продолжают совершенствовать производство 3D-печати и предлагают решения для производителей с приложениями в…

      Продолжайте читать

      Шейна Хупера

      Несмотря на то, что существует множество соглашений о 3D-печати и аддитивном производстве, нет ничего лучше, чем Rapid Event. РАПИД +…

      Продолжайте читать

      Шейна Хупера

      Maker Faire — это интересное собрание создателей и творческих людей, которые любят учиться и любят делиться тем, что они…

      Продолжайте читать

      Шейна Хупера

      Midwest Reprap Festival 2019 был больше, чем годом ранее. Было так много людей, пришедших и выставивших свои работы. Площадка была битком набита самыми крутыми 3D-принтерами, которые вы когда-либо видели.

      Продолжайте читать

      Шейна Хупера

      Хотя эта страница будет использоваться для документирования и сбора ресурсов для реализации устройства смены инструмента на принтере SolidCore, мы…

      Продолжайте читать

      Шейна Хупера

      CoreXY Масштабируемость Масштабируемость принтера core-xy может быть проблемой, когда речь идет о проектировании и реализации аппаратного обеспечения.

      Продолжайте читать

      Шейна Хупера

      WorkHorse — это крупномасштабная машинная платформа для 3D-печати.

      Продолжайте читать

      Шейна Хупера

      Линейные рельсы лучше? Линейные рельсы обеспечивают высокую точность и стабильность по сравнению с круглыми стержнями с линейными…

      Продолжайте читать

      Шейна Хупера

      Цветовая маркировка проводов шагового двигателя Чтобы правильно подключить любой шаговый двигатель, нам нужно определить, какой…

      Продолжайте читать

      Шейна Хупера

      См. магазин запчастей для 3D-принтеров

      Нравится:

      Нравится Загрузка…

      Нейтральный пофазный кабель — MC Plus со стальной или облегченной алюминиевой броней

      Гальванизированная блокирующая стальная и/или алюминиевая броня

      Особенности и преимущества
      • Нейтраль на фазу Кабель типа MC, предназначенный для многожильных ответвленных цепей
      • Устраняет гармонические искажения в системах распределения электроэнергии и соответствует требованиям NEC® 210. 4(B) Disconnecting Means
      • Устраняет общие нейтрали и позволяет продолжать работу электрических систем
      • Разработан в соответствии с NEC® 210.4(B)
      • Сокращает время, необходимое для выявления неисправной цепи, поскольку срабатывает только затронутый однофазный выключатель, что сокращает продолжительность ненужных отключений
      • Традиционный кабель типа MC с зеленой изолированной медной заземляющей жилой
      • Кабели с алюминиевой броней соответствуют требованиям RoHS
      • Сделано в США из материалов США и/или импортных материалов
      Применение

      Проводка ответвлений для различных систем распределения электроэнергии от освещения до устройств и розеток. Ответвительная цепь к компьютерам и другому электронному оборудованию, где могут присутствовать аддитивные гармонические токи от нелинейных коммутационных нагрузок

      Описание

      Броня

      Тип MC из оцинкованной стали или алюминия.

      Conductors

      Solid/Stranded Copper

      Conductor Insulation

      THHN/THWN

      Assembly Covering

      Polypropylene Tape

      Maximum Temperature Rating

      90°C (dry)

      Grounding

      Одно средство заземления – изолированный зеленый медный заземляющий проводник

      Нейтральный проводник

      Белый 120/208 В
      Серый 480Y/277 В
      (обозначения идентификационных номеров см. в таблице)

      Максимальное номинальное напряжение

      600 В

      Каталожные номера и номинальные характеристики
    • NEC® 210.4(В), 230.43, 300.22(С), 330, 392, 396.10(А), 645
    • Федеральная спецификация AA–59544 (ранее JC–30B)
    • Соответствует всем применимым требованиям OSHA и HUD
    • Классификация UL 1, 2 и 3 часа проникания через (огнь), R-14141
    • Установка в помещении для кондиционирования воздуха согласно NEC® 300.22(C)
    • Кабели с алюминиевой броней
    • соответствуют требованиям RoHS
    • .
    • Сделано в США из материалов США и/или импортных материалов
    • Кабельный лоток, установка в соответствии с NEC®

    12020 (Зеленый)1 (12-21 12-2) Зеленый)1 12-2 (Зеленый) 1 2-2101 2-2 (Зеленый)
    Код продукта
    250 ‘Катушка
    Код продукта
    1000′ Reel
    Фазовый проводник
    AWG
    Нейтральный проводник
    AWG
    Нейтральный проводник
    AWG
    Thinking
    AWG
    . Вес/
    1000 футов (фунтов)
    Прибл. Броня Н.Д.
    (дюйм)
    MC-Plus Lite
    Твердый 120/208 В
    3604-42-700 3604-60-700 12-2 (черный, красный) 12-2 (белый с полосой сзади, белый с красной полосой) (зеленый 12-12-12-12-2) ) 162 0,586
    3604-42-701 3604-60-701 12-2 (коричневый, оранжевый) 12-2 (серый с коричневой полосой, серый с оранжевой полосой) 12-1 (зеленый) 162 0,586
    3604-42-702* 3604-60-702* 12-2 (коричневый, желтый) 12-2 (серый с коричневой полосой, серый с желтой полосой) 162 0,586
    3604-42-703* 3604-60-703* 12-2 (оранжевый, желтый) 12-2 (серый с оранжевой полосой, серый с желтой полосой) 162 0,586
    3604-42-704* 3604-60-704* 12-2 (красный, синий) 12-2 (белый с красной полосой, белый с синей полосой) 162 0,586
    3604-42-705* 3604-60-705* 12-2 (черный, синий) 12-2 (белый с черной полосой, белый с синей полосой) 12-1 (Зеленый) 162 0,586
    3605-42-700 3605-60-700 12-3 (черный, красный, синий) 12-3 (белый с черной полосой, белый с красной полосой,
    белый с синей полосой)
    12-1 ( Зеленый) 214 0,623
    3605-42-701 3605-60-701 12-3 (коричневый, оранжевый, желтый) 12-3 (серый с коричневой полосой, серый с оранжевой полосой,
    серый с желтой полосой )
    12-1 (зеленый) 214 0,0623
    3606-42-714 3606-60-714 12-4 (черный, красный, синий, розовый) 12-4 (белый с черным, белый с красной полосой,
    белый с синей полосой, белый с розовой полосой )
    12-1 (зеленый) 273 0,701
    3607-42-700 3607-60-700 10-2 (черный, красный) 10-2 (белый с черной полосой, белый с красной полосой) зеленый 10-1 (зеленый ) 241 0,667
    3607-42-701 3607-60-701 10-2 (коричневый, оранжевый) 10-2 (серый с коричневой полосой, серый с оранжевой полосой) 10-1 (зеленый) 241 0,667
    3608-42-700 3608-60-700 10-3 (черный, красный, синий) 10-3 (белый с черной полосой, белый с красной полосой) 10-3 (Зеленый) 323 0,713
    3608-42-701 3608-60-701 10-3 (коричневый, оранжевый, желтый) 10-3 (серый с коричневой полосой, серый с оранжевой полосой,
    Серый с желтой полосой)
    10-1 (зеленый) 323 0,713
    3609-44-714** 3609-60-714 10-4 (черный, красный, синий, розовый) 10-4 (белый с черным, белый с красной полосой,
    белый с синей полосой, белая с розовой полосой)
    10-1 (зеленый) 427 0,856
    3614-44-700** 3614-60-700 10-6 (черный 1, красный 1, синий 1
    черный 2, красный 2, синий 2)
    10-6 (Белый с черной 1 полосой, Белый с красной 1 полосой,
    Белый с синей 1 полосой, Белый с черной 2 полосой,
    Белый с красной 2 полосой, Белый с синей 2 полосой)
    10-1 (зеленый) 598 0,979
    Многожильный 480/277 В
    3658-42-700 3658-60-700 12-2 (черный, красный) 12-2 (белый с полосой сзади, белый с красной полосой) (зеленый 12-12-12-12-2) ) 169 0,613
    3658-42-701* 3658-60-701* 12-2 (коричневый, оранжевый) 12-2 (серый с коричневой полосой, серый с оранжевой полосой) 169 0,613
    3659-42-700 3659-60-700 12-3 (черный, красный, синий) 12-3 (белый с черной полосой, белый с красной полосой,
    белый с синей полоса)
    12-1 (зеленый) 241 0,650
    3659-42-701 3659-60-701 12-3 (коричневый, оранжевый, желтый) 12-3 (серый с коричневой полосой, серый с оранжевой полосой,
    серый с желтой полосой)
    12-1 (зеленый) 241 0,650
    3661-42-700 3661-60-700 10-2 (черный, красный) 10-2 (белый с черной полосой, белый с красной полосой) зеленый 10-1 (зеленый ) 268 0,704
    3661-42-701 3661-60-701 10-2 (коричневый, оранжевый) 10-2 (серый с коричневой полосой, серый с оранжевой полосой) 10-1 (зеленый) 268
    3662-44-700** 3662-60-700 10-3 (черный, красный, синий) 10-3 (белый с черной полосой, белый с красной полосой) 10 -1 (Зеленый) 355 . 755
    3662-44-701** 3662-60-701* 10-3 (коричневый, оранжевый, желтый) 10-3 (серый с коричневой полосой, серый с оранжевой полосой,
    серый с желтой полосой)
    10-1 (зеленый) 355 .755
    3663-44-714** 3663-60-714* 10-4 (черный, красный, синий, розовый) 10-4 (белый с черным, белый с красной полосой,
    Белый с синей полосой, Белый с розовой полосой)
    10-1 (зеленый) 464 0,911
    Примечание. На все размеры и вес распространяются стандартные производственные допуски.
    *Специальный заказ, в зависимости от времени выполнения и минимального количества заказа.
    * Товары, отсутствующие на складе, требуют времени на выполнение заказа и минимального количества.
    ** «44» Код установки только для 250-футовых катушек.

    Два провода Цвета фаз Нейтрали
    -00 Черный, красный 2 белых
    -01 Коричневый, оранжевый 2 серых
    -02 Оранжевый, желтый 2 серых
    -03 Коричневый, желтый 2 серых
    -04 Красный, синий 2 белых
    -05 Черный, синий 2 белых
    Три провода Цвета фаз Нейтрали
    -00 Черный, красный, синий 3 Белые
    -01 Коричневый, оранжевый, желтый 3 серых
    Четыре провода Цвета фаз Нейтрали
    -00 2 черных, 2 красных 4 белых
    Шесть проводов Цвета фаз Нейтрали
    -00 2 черных, 2 синих, 2 красных 6 белых

    Цвета фиксированной проводки — Sunpower UK

    Цвета фиксированной проводки

    Изменения в цветовой маркировке проводников фиксированной проводки соответствуют европейским согласованным цветам и были введены как часть Поправки № 2: 2004 к BS 7671: 2001.

    Однофазные установки использовали традиционные цвета красный и черный для фазных и нулевых проводов заменены привычными цветами коричневого и синего (Правила 514-03-01). Нейтральный проводник, обозначенный цветом, должен обозначаться синим цветом (Правила 514-04-01). Защитные проводники остаются зелеными и желтыми (Правила 514-04-02).

    В трехфазных установках традиционно используются красный, желтый и синий цвета для фазных проводов и черный цвет для нулевого провода. Они заменены на коричневый, черный и серый цвета для фазных проводов и синий цвет для нулевого провода (Правила 514-03-01 и 514-04-01). Защитные проводники остаются зелеными и желтыми.

    Все установки, начиная с 31 марта 2004 г. и до 1 апреля 2006 г., могут быть установлены в соответствии с Поправкой № 2: 2004 г. или Поправкой № 1: 2002 г., другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

    Расширение, изменение или ремонт существующей проводки

    Расширение, изменение или ремонт существующей однофазной установки должны быть выполнены в коричневом, синем, зеленом и желтом цветах.
