Цвет проводов фаза, ноль, земля в электропроводке по пуэ
Содержание
- Как определить L, N, PE
- Ищем фазу
- Цвет фазы
- Определение проводников без маркировки в домашних условиях
- Маркировка проводов в трехфазной сети 380 В
Как определить L, N, PE
Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE
- Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
- Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер).
После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.
Ищем фазу
Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос – как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует – нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.
Если в проводке два одноцветных провода, то проще всего найти фазу индикатором – при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания.
Найти фазу можно индикатором
Цвет фазы
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как подключить автомат?
Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского
союза одинаковая: Провод заземления — Зелено-желтый
Провод нейтрали — голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
- < Назад
- Вперёд >
Определение проводников без маркировки в домашних условиях
В обычной жизни чаще всего приходится сталкиваться с ситуацией, когда маркировка бытовой электросети вообще отсутствует. Все проводники в щитке могут быть одного цвета.
Во всех старых домах сеть двухпроводная, т.е. без защитного провода. Определить какой «нулевой», какой является «фазой» можно индикаторной отверткой. Этот инструмент найдется в каждом доме. При контакте с нулевым проводником лампочка на индикаторной отвертке не горит.
При прикосновении в фазному проводнику – загорается.
Если в сети есть заземляющий провод, понадобится мультиметр. С его помощью можно определить тип провода – земляной или нулевой. Нужно выставить значение напряжения свыше 220 В. Один контакт соединяем с фазным проводом. Второй по очереди прикладываем к оставшимся двум проводам. Нулевой провод покажет значение 220 В, земляной будет ниже этого значения.
Главное при выполнении любых работ, связанных с электричеством, соблюдать предельную внимательность и осторожность. https://www.youtube.com/embed/o1nZ2tSvdJQ
com/embed/t99yyM0b6Xk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Маркировка проводов в трехфазной сети 380 В
Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него.
Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).
Цветовая маркировка жил в трехфазной сети следующая:
- Фаза A (L1) – провод в коричневой оболочке.
- Фаза B (L2) – провод в черной оболочке.
- Фаза C (L3) – провод в серой оболочке.
- Рабочее зануление (N) – провод в синей (голубой) оболочке.
- Защитное зануление (PE) – провод в желто-зеленой оболочке.
Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.
Tags: автомат, бра, дом, е, заземление, измерение, кабель, как, кт, лампочка, маркировка, маркировка провод, монтаж, мультиметр, напряжение, нейтраль, провод, р, розетка, свет, светодиод, сеть, система, схема, тип, ук, фаза, щит, электричество
Какого цвета фаза ноль земля цвет обозначения (l, n, pe)
Понятие фазы и ноля в электрике
Прежде чем приступить к рассмотрению цветовой маркировки, необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.
- Фазным проводом (фаза) называют ту часть проводки, по которой ток передается к прибору. Неверно говорить о том, что если прикоснуться к фазе, то со стопроцентной вероятностью это приведет к поражению электрическим током. Чтобы получить удар током, необходимо стать частью цепи, то есть быть проводником. Поэтому нельзя одновременно прикасаться к фазе и нулю одновременно, а также необходимо следовать правилам безопасности при работах: пользоваться изолированными инструментами, обязательны к использованию диэлектрическая обувь или коврики (так как роль нуля может сыграть земля) и специальные прорезиненные перчатки. Символьное обозначение принято буквами A, B, C или L 1, L 2, L 3.
- Ноль — провод, по которому электрический ток возвращается, но ионы уже поменяли свой заряд, основной его задачей является выравнивание фазного напряжения. Принято буквенное обозначение N.
- Земля — провод заземления, не имеющий напряжения и предназначенный для защиты от поражения электрическим током, обозначается PE (защитный провод).
Буквенные обозначения применяются на схемах в электрике.
Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности.
Маркировка проводов при переменном трехфазном токе
Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:
- серый, фиолетовый, оранжевый или красный провод – фаза;
- желтые и зеленые полоски – заземление;
- синий либо сочетание белых и синих полос – нейтраль.
Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов
Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами
Фазный проводник, его определение по цвету или иначе
Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.
https://youtube.com/watch?v=sNDMjqB2NYU
В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр).
По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.
Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.
Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.
Обозначения
Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран.
Такие же цвета проводов используются в
- Беларуси,
- Гонконге,
- ЕС,
- Казахстане,
- КНР,
- Сингапуре,
- Украине.
Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.
Виды обозначений в разных странах
Цветовые обозначения проводов в разных странах
В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.
Буквы L и N на корпусе
Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль.
Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.
Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.
Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.
Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:
фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
Цвета проводников фазы
В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
Цвета защитных проводников
На постоянном токе для проводников и шин применяются красный и синий цвета.

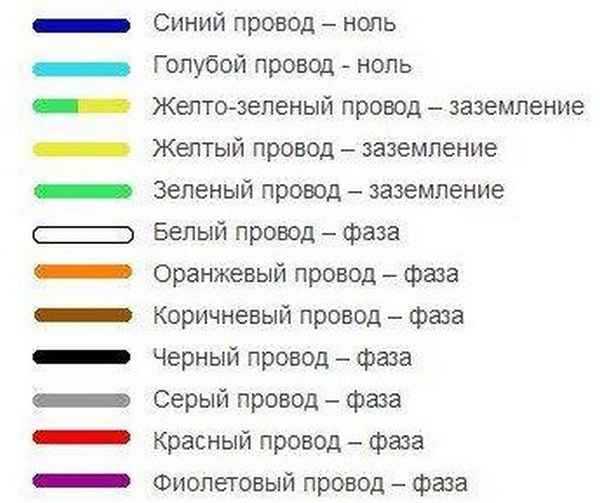

Расшифровка цветов
Цвета шин и проводов на постоянном токе
Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Цветовые обозначения фазы
Цвет проводов в трехфазной сети (380 В)
Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .
Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.
Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.
Правила и ГОСТ маркировки проводов по цвету
Согласно ПУЭ п.
1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.
Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90
Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:
- нулевой проводник обозначается голубым цветом и буквой «N»;
- заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
- провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».
Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.
Изменения в ГОСТ
Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены
В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).
Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.
Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.
Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку.
Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.
При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:
- надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
- намотать изоляционную ленту;
- на концы проводов напрессовать наконечники НШВИ.
Что делать если цветовая маркировка не совпадает?
При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:
- 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
- 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
- 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
- 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.
При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).
Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.
Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте
Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.
Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.
До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».
Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.
Единственная жила, которая может иметь двухцветную оболочку – это «земля».
Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.
Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый – серый – черный.
Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый – серый – черный – синий.
Схемы для 5-жильного провода выглядят следующим образом:
- коричневый – серый – черный – зеленый/желтый – синий;
- коричневый – серый – 2 черных – синий.
Синим цветом обозначается «нулевая» жила.
Не рекомендуют использовать только два цвета – красный и белый.
К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь.
Окраска должна наноситься прочно и быть хорошо различимой.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Доверяй, но проверяй
Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.
Перед подключением правильность маркировки лучше проверить специальным оборудованием

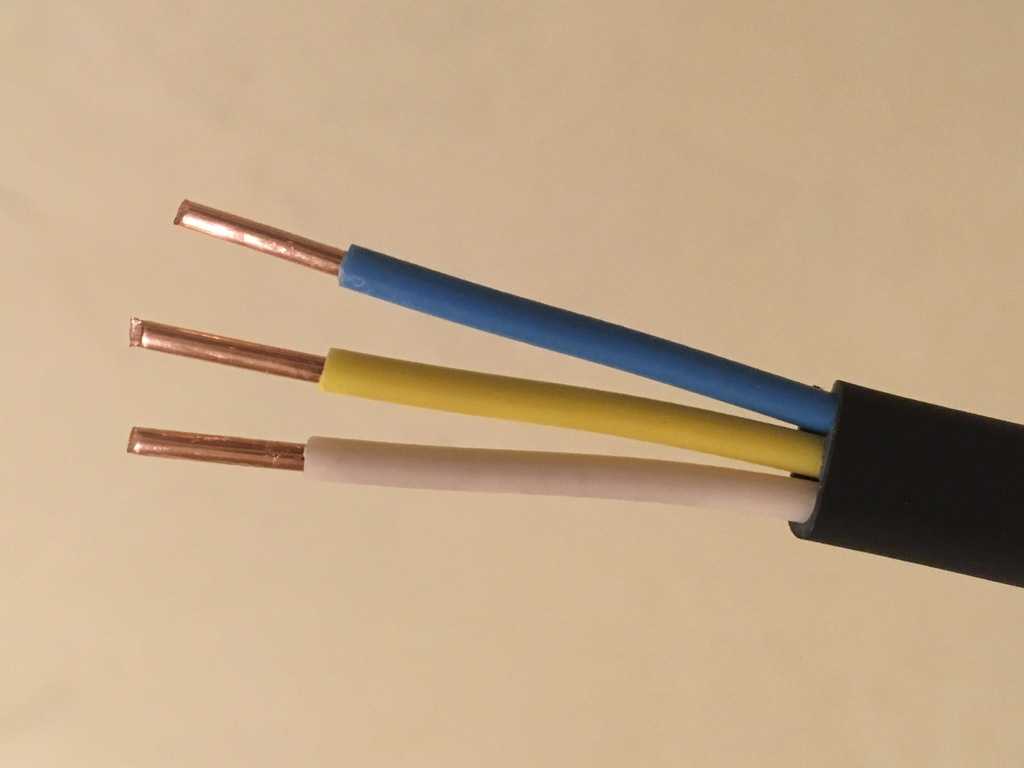

Вообще, трехжильный кабель в электрике используется часто
А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию
Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.
Опубликовано: 16.
05.2017
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета
. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме
синего, зеленого и желтого.
В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.
Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый
Провод нейтрали — голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
13 способов как сэкономить электричество
Фазный проводник, его определение по цвету или иначе
Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.
В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр).
По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.
Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.
Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.
Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран.
Такие же цвета проводов используются в
- Беларуси,
- Гонконге,
- Казахстане,
- Сингапуре,
- Украине.
Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.
Цветовые обозначения проводов в разных странах
В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.
Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.
Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.
Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.
Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:
фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
На для проводников и шин применяются красный и синий цвета.
Цвета шин и проводов на постоянном токе
Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.
В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.
- Рабочий нуль (N) – синего цвета, иногда красный.
- Нулевой защитный проводник (PE) – желто-зеленого цвета.
- Фаза (L) – может быть белой, черной, коричневой.
В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.
Расцветка в сетях постоянного тока
Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному – черным или синим.
В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.
Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение – это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.
Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе – черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.
Цвет жилы заземления
С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.
Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.
Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться.
Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.
Непосредственно о таинственных фазе и нуле
Все мы слышали про фазу, три фазы, ноль и заземление.
Простейший случай электрической цепи – однофазная цепь
. В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).
Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю.
Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.
Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц.
В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.
Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.
Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.
Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь.
Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в .
С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».
Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим
Это важно при подключении или отключении оборудования от электропитания
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус.
Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль».
В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.
Не нормированные варианта обозначения проводов
Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ.
Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.
И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.
- Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
- На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.
- Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
- Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.
| Содержание: Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Однобуквенная символика элементовБуквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других. Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д. Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:
Кроме того, в ГОСТе 2. Условные графические обозначения электронных компонентов в схемах |
Все они отображаются латинскими символами в виде одной или двух букв.
710-81 определены специальные символы для обозначения каждого элемента.
Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).
И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.
В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.
Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.
Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:
Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.Узнаем как правильно определить ноль и фазу? Цвет провода
Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?
Какие существуют проводники в розетке?
Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях.
Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?
Как работают провода в розетке и зачем они нужны?
Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По нулевому проводнику ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов электрических подстанций и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке фазное напряжение составляет двести двадцать.
Чем отличается евророзетка от советской?
Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в синий цвет. А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?
Зачем нужен защитный проводник в евророзетках?
Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет короткое замыкание или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.
Определение назначения проводников
Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».
Определение проводников с помощью специальной отвертки
Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?
Порядок выполнения работ при измерении с помощью индикаторной отвертки:
- обесточиваем квартиру;
- зачищаем слегка концы проводов;
- разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
- включаем рубильник и подаем ток в квартиру;
- берем отвертку за ручку, которая имеет диэлектрическое покрытие;
- кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
- прикасаемся рабочим концом индикатора к одному оголенному проводнику;
- внимательно наблюдаем за реакцией отвертки;
- если диод загорелся, то можно с уверенностью констатировать, что это фаза;
- методом исключения понимаем, что оставшийся проводник – это ноль.
Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.
Метод определения фазы и нуля с помощью вольтметра
Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.
Экзотические способы определения фазы и нуля в проводке
Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.
Маркировка проводов (N, PE, L). Правильное подсоединение проводов фаза ноль земля
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.
В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.
Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.
Цветовая маркировка провода заземления
По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.
Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.
Цвет провода заземления — одножильного и многожильного
Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).
В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом
Цвет нейтрали
Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.
Цвет нейтрали — синий или голубой
В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.
Окраска фазы
С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.
Цветовая маркировка проводов: какого цвета фаза — возможные варианты
Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.
На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.
Как определить правильно ли подключены провода
При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.
Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой
Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.
Для проверки понадобятся специальные инструменты или измерительные приборы:
- индикаторная отвертка;
- мультиметр или тестер.
Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.
Проверка с индикатором
Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.
При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.
Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).
Проверка с мультиметром или тестером
На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.
В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.
В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.
- Рабочий нуль (N) – синего цвета, иногда красный.
- Нулевой защитный проводник (PE) – желто-зеленого цвета.
- Фаза (L) – может быть белой, черной, коричневой.
В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.
Расцветка электропроводки ускоряет электромонтаж
Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.
Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.
Расцветка фаз на электроподстанциях
Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.
Правила соблюдения расцветки электропроводки при монтаже
От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».
На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.
В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.
Произведенные в период СССР электрические кабели имели преимущественно черную либо белую изоляцию, что создавало сложности и неудобства при электротехнических работах , т.к. не всегда возможно было идентифицировать назначение того или иного провода быстро. Сейчас же на прилавках присутствуют кабели самых разных цветов. Это разнообразие имеет вполне конкретную цель. Цветовая маркировка проводов каждого типа (ноля, минуса, плюса, заземления и различных фаз) в первую очередь призвана сделать электромонтажные работы более безопасными, а нахождение и подключение контактов – более простым и быстрым.
Во избежание разночтений в цветовой гамме, в зависимости от того, какой производитель изготовил эту продукцию, она строго нормируется в ПУЭ (правилах устройства электроустановок) и государственных стандартах . До 2009 г. использовался ГОСТ Р 50462-92, в пришедшем ему на смену ГОСТ Р 50462-2009 были внесены изменения относительно расцветки проводов в трехфазных сетях, окраски плюса, минуса и ноля в сетях постоянного тока , рекомендован коричневый в качестве основного оттенка для фазы в однофазной сети , утверждено использование сочетания желтого и зеленого для заземления.
Различные виды кабелей бывают:
- Черными
- Коричневыми
- Красными
- Оранжевыми
- Желтыми
- Зелеными
- Синими
- Фиолетовыми
- Серыми
- Белыми
- Розовыми
- Бирюзовыми
Кабель помечают нужным цветом на концах (иными словами, в области соединений), а также по всей протяженности в виде сплошной цветной изоляции либо отдельных меток.
Окраска кабелей разных типов
Трехфазные сети
В трехфазной сети трансформаторных подстанций с переменным током согласно ГОСТ 1992-го года фаза А имеет желтый цвет провода, В – зеленый провод, С – красный. По новому ГОСТу предпочтительно использовать коричневый для фазы А, черный для фазы В и серый для фазы С. В обычных бытовых кабелях для фазы А применяют белый, для фазы В — черный, для С также красный.
Провод заземления обычно имеет расцветку в виде желто-зеленых полос в продольном либо поперечном направлении. При этом каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка кабеля заземления может быть только желтой или только зеленой. Если такой кабель прокладывается открытым способом, то допустимо использовать черный цвет, как улучшающий коррозионную защиту. Также черный цвет использовался в обозначении провода заземления повсеместно до внесения изменений в нормативную документацию в 2009 году.
Ноль имеет изоляцию провода синего либо голубого цвета.
Однофазные сети
В этом типе сетей с переменным током изоляция фазы чаще всего имеет коричневый, серый либо черный, но допускается также использование красного, фиолетового, розового, белого и бирюзового оттенков. При этом в однофазной сети, питаемой однофазным источником энергии, обычно используют провода с коричневой изоляцией. Если же однофазная жила выполняется, как ответвление трехфазной электроцепи, то она маркируется тем цветом, которым маркировалась фаза трехфазной цепи.
Провода заземления аналогично предыдущему случаю маркированы сочетанием желтого и зеленого.
PEN проводники, в которых соединены защитный ноль и рабочий ноль по всей длине окрашены синим, а на концах имеют желто-зеленую маркировку. При этом ГОСТ разрешает и иной вариант – желто-зеленые линии по всей протяженности провода и метки синим на концах.
Сети постоянного тока
Если система с сетью постоянного тока вводилась в эксплуатацию до 2009 г., то ноль должен быть светло-синим, плюс — красным, отрицательный полюс – темно-синим. Согласно данным нового ГОСТа для плюса следует использовать коричневый, для минуса — серый, а для ноля – синий.
Правила маркировки
Маркировка выполняется на концах проводов , т. е. в местах их соединения между собой либо различным оборудованием.
Допускается сочетать разрешенные для маркировки цвета, но по возможности избегая путаницы. Так, желтый и зеленый могут быть использованы только в сочетании друг с другом и только для заземления, а не, к примеру, плюса/минуса.
Если провода в системе изначально маркированы неправильно или не маркированы вовсе, то это можно исправить:
- Нанесением буквенной, символьной или цветовой маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
- Наклейкой полиуретановых бирок с надписями
- Использованием термоусадочной трубки либо изоляционной ленты нужного цвета
Естественно, нужно предварительно определить, какой провод является плюсом, какой минусом и т.д. назначение каждого провода (в бытовой электрической сети это можно сделать при помощи индикаторной отвертки либо мультиметра).
Не всегда есть возможность создании цветной схемы электроцепи в бумажном варианте. Тогда в черно-белых копиях для однозначной идентификации цвета каждого типа провода применяются буквенные обозначения. Их полный список приведен в ГОСТ Р 50462-2009. Для маркирования кабелей, включающих несколько проводов разного типа в буквенных обозначениях разные цвета разделяются знаком плюс.
Заключение
Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность возникновения ошибок и аварийных ситуаций. Поэтому соблюдать ее необходимо даже системе индивидуального электроснабжения квартиры или дома, не говоря уже более крупных промышленных, торговых, общественных и прочих объектах.
Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.
Цвета проводов в электрических соединениях
Маркировка по цветам
Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).
Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.
Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.
Цветовая маркировка проводов и шин переменного трёхфазного тока
Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:
- шины с фазой «А» окрашивают жёлтой палитрой;
- шины с фазой «В» — зелёным тоном;
- шины с фазой «С» — красным тоном.
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:
В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».
«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.
Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.
Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:
- Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
- Защитный нулевой (PE) с жёлто-зелёным цветом.
- Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.
Однофазная электрическая цепь. Расцветка фазных проводов
Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.
Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения . При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.
«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.
Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.
Маркировка проводов по цветам. Обозначение нуля и нейтрали
«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.
Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.
Маркировка проводов по цветам. Цветовое обозначение фазы
Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.
Буквенно-цифровое обозначение проводов по цвету
Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.
Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод . Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.
Цветовая маркировка проводов
При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.
Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.
Чаще всего для фазных проводов используется следующая расцветка:
- Красные;
- Черный;
- Коричневый;
- Оранжевые;
- Сиреневые,
- Розовые;
- Фиолетовые;
- Белый;
- Серые.
Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.
Какого цвета провод заземления
В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.
Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.
Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.
Ноль или нейтральный провод имеет следующий цвет маркировки:
- Синий;
- Голубой;
- Синий с белой полоской.
Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».
Как проверить подключение проводов по цветам
Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.
Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.
Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.
Делается это следующим образом:
- На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
- Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
- После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.
Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.
Обозначения проводов в электрических схемах: особенности подключения
Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.
Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».
Провода в электрических цепях по нормам имеют цветную маркировку . Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание . Иногда такая оплошность приводит к тому, что человек получает удар электрическим током . Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.
Особенности работы с электропроводами разного цвета:
- Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
- В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
- Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
- Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.
Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.
Обозначения и цвета проводов в электрике (видео)
Тем, кто работает с электро-проводкой, будь то квалифицированные мастера или начинающие электрики, стоит быть внимательным в процессе монтажа электропровода и знать какой провод как обозначается. При прокладке проводки и подключении контактов соединяйте всегда проводники согласно цветовой маркировки по новым правилам, и ради своей безопасности и уважения к тем, кто будет работать с ними в дальнейшем, не путайте их. Помните, что ваша оплошность может привести к негативным плачевным последствиям.
Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.
Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.
Стандартная расцветка проводов
Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной , поэтому зная принципы соединения, вы сможете работать в любой стране мира.
Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).
Различные значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.
Земля, ноль и фаза
Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:
- Желто-зеленый цвет (в абсолютном большинстве случаев).
- Зеленый или желтый.
В схеме электропроводки заземление обозначается аббревиатурой РЕ.
Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.
Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.
Теперь разберем, применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:
- черный;
- красный;
- серый;
- белый;
- розовый.
На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга , чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.
Классическая расцветка проводов в кабеле
Разница между нулем и землей
Некоторые начинающие электрики не знают, и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.
Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.
Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:
- Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
- Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
- Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.
Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).
Соблюдайте правила соединения кабелей
Ищем фазу
Вы уже знаете, какой
цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.
Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.
Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать,
какого цвета провод заземления в трехжильном проводе,вам нужно будет воспользоваться указанными выше способами.
Найти фазу можно индикатором
Заключение
Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике — это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.
При прокладке проводов соблюдайте правила — они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок — в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните
цвета проводов в трехжильном кабеле —это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.
У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»
Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:
- Любой цветной провод — это фаза.
- Белый цвет — ноль.
- Чёрный цвет — корпус или земля.
Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:
- Цветные остальных цветов — фаза.
- Чёрный или белый цвет- нулевой провод.
В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.
- Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
- Синий цвет — нулевой провод.
- Остальные(обычно белый) — фаза.
Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.
Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:
- Желто-зелёный цвет — земляной провод.
- Синий цвет — нулевой провод.
- Белый цвет — фазный провод
Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:
- Синий цвет — нулевой провод, это я думаю понятно.
- Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
- Оставшийся, красный провод, я сделал землёй.
У Вас могут быть рассуждения другие. Например:
- Красный — опасный, поэтому фаза.
- Чёрный, как в старый времена, можете сделать землёй.
- А синий, как в евростандарте, можете сделать нулём.
Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.
Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.
Фаза и ноль — что такое, как определить фазу и ноль в электричестве
Далеко не всегда хочется вызывать специалистов при необходимости заменить люстру, повесить бра или дополнительный светильник. Но когда электромонтажными работами занимаешься впервые, так или иначе начинаешь задаваться вопросом, что представляют собой такие понятия как
«ноль» и «фаза».
Разбираться в этих обозначениях необходимо хотя бы для того, чтобы правильно подключить провода. Желательно восполнить пробелы в знаниях об электричестве, при отсутствии опыта в данной сфере, перед началом работ.
Выделяют три обозначения проводов:
- фаза
- ноль
- заземление
Определить, какой кабель в розетке или осветительном приборе к чему относится, можно подручными средствами или по цвету. Под понятием «ноль», как правило, подразумевают «рабочий ноль», «фаза» — «фазные провода», а под «заземлением» — «защитный ноль».
Профессиональные электрики могут различать кабели с первого взгляда. А вот для рядового человека различать данные обозначения немного сложно. Тем более что специальные инструменты, позволяющие определить, где фаза и ноль, имеются далеко не у всех.
В реальности способов распознания проводов не так уж и много. А безопасных – еще меньше. Поэтому чаще всего определяют кабели по цвету.
Маркировка кабелей по цвету
Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.
Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки.
Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт
IEC 60446
жестко регламентирует разделение фазы, заземления и нуля по цвету.
Стоит учесть, что:
- если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль
- защитный ноль представлен кабелями в желто-зеленой оболочке
- другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.
Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.
Самостоятельное определение фазы и ноля при помощи подручных средств
Специалисты рекомендуют для облегчения определения проводов начинать именно с распознавания фазы. Этот способ можно использовать совместно с предыдущим (по цвету).
Индикаторная отвертка непременно найдется в арсенале каждого домашнего мастера. Она необходима как для проведения комплекса работ по электромонтажу, так и при элементарной замене ламп либо установке осветительных приборов.
Метод до смешного прост. При касании жалом индикаторной отвертки провода определенного цвета, находящегося под напряжением, и одномоментного прикосновения контакта на инструменте, должен загореться индикатор. Он сигнализирует о наличии сопротивления. Значит, проверяемый провод является фазным.
Определение при помощи этого метода строится на том, что внутри инструмента располагается лампочка и резистор (сопротивление). Когда электрическая цепь замыкается, загорается сигнал. Именно наличие в индикаторной отвертке сопротивления и позволяет производить процедуру совершенно безопасно для человека, способствуя снижению тока до минимальных значений.
Метод определения фазы и ноля при помощи контрольной лампы
Этот способ подразумевает использование контрольной лампы для определения проводов определенного цвета в трехпроводной сети. Применять данный метод следует с особой осторожностью.
Применение этого метода подразумевает создание контрольной лампы. Для этого в патрон вкручивается обычная лампочка. В клеммах патрона размещаются провода, на концах которых отсутствует изоляция. При отсутствии возможности создать такую конструкцию допустимо использовать традиционную настольную лампу, оснащенную электрической вилкой. Теперь для определения необходимо поочередно, по цветам присоединять провода.
Стоит отметить, что использование данного метода позволяет определить, присутствует ли среди пары проверяемых проводов фазный. А какой именно из этих двух – фаза, распознать будет непросто. Загорание контрольной лампы означает, что с высокой долей вероятности одни провод – фаза, а другой – ноль.
Отсутствие света говорит о том, что фазный провод среди проверяемых отсутствует. Хотя возможен вариант, что нет именно нуля. Поэтому применение этого метода целесообразно, скорее всего, для определения правильности монтажа и работоспособности проводки.
Определение сопротивления петли фаза-ноль
Для обеспечения нормального функционирования электрических приборов и проверки автоматов необходимо периодически проводить замеры сопротивления петли фаза-ноль. Потому как первоочередными причинами поломок осветительных приборов являются перегрузки сети и короткое замыкание. Измерение сопротивления позволяет в кратчайшие сроки выявить неисправность и предотвратить подобную ситуацию.
Далеко не все знают, что представляет собой понятие «петля фаза-ноль». Под этой фразой скрывается контур, образованный в результате соединения нулевого провода, находящегося в заземленной нейтрали. Замыкание этой электрической сети образует петлю фаза-ноль.
Измеряют сопротивление в этом контуре следующими методами:
- падением уровня напряжения в отключенной цепи
- падением уровня напряжения в результате сопротивления возрастающей нагрузки
- использованием профессионального инструмента, интерпретирующего короткое замыкание в цепи
Второй способ используется чаще всего, так как отличается удобством, возможностью быстро измерить сопротивление, а также безопасностью.
Цветовая маркировка проводов
Цветовая изоляция жил на сегодняшний день является неотъемлемым атрибутом успешного и правильного монтажа электропроводки. Такое решение ни в коем случае не способ сделать провода красивыми и привлекательными для потребителя, это удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, что является, без преувеличения, необходимостью.
Цветовая маркировка жил дает точное обозначение каждой жиле, цвет изоляции жилы обозначает ее назначение в группе из нескольких жил, облегчает процесс коммутации и монтажа. Это решение исключает ошибки, которые могут возникнуть во время установки, что может привести к фатальному поражению электрическим током или короткому замыканию. Ремонт и обслуживание электрических сетей также становится безопаснее, если провода имеют точную маркировку.
Установленный в ПУЭ стандарт строго определяет цвета маркировки, и благодаря этому стандарту становится возможным легко идентифицировать каждую жилу, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.
Как правило, проводник в целом имеет определенный цвет, но допускается маркировка только концов отдельных жил, в местах коммутации, где возможно применение цветной изоленты или цветного кембрика. Далее рассмотрим подробнее, как именно выполняется такая маркировка для однофазных, трехфазных сетей тока и сетей постоянного тока.
Стандартная цветовая маркировка шин и проводов для трехфазных сетей переменного тока:
В трехфазных сетях переменного тока вводы высоковольтных трансформаторов как на станциях, так и на подстанциях, а также шины окрашиваются в следующие цвета, соответствующие фазам:
Фаза «А» — окрашена в желтый цвет;
Фаза «В» — окрашена в зеленый цвет;
Фаза C окрашена в красный цвет.
Стандартная цветовая маркировка проводов и шин постоянного тока:
Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь плюсовой провод (плюсовая шина заряда) отмечен красным цветом, а минусовой провод (отрицательная шина заряда) — синим, потому что нулевой и фазный провода здесь по сути отсутствуют. Средний провод (M) отмечен синим цветом.
В случае, когда сеть постоянного тока, содержащая две жилы, создается путем ответвления от трехпроводной цепи постоянного тока, жилы маркируются так же, как и соответствующие жилы исходной трехпроводной схемы.
Фаза, ноль и земля в проводке:
Электрические сети переменного тока теперь всегда прокладываются многожильным проводом в изоляции жил разного цвета, это значительно облегчает процесс монтажа. Если разводку делает один установщик, а обслуживанием и ремонтом сети в дальнейшем заниматься будут другие люди, их уже не заставят постоянно определять «Фазу» и «ноль», они просто сориентируются по цвету.
А вот в старые времена это было настоящей проблемой, потому что изоляция использовалась однотонная — либо белая, либо черная. Сейчас разработан стандарт, и в соответствии с ГОСТ Р 50462 «Обозначение жил по цвету или цифровому обозначению» жилы раздельные и в кабелях имеют строго регламентированные обозначения.
Функция маркировки заключается в создании возможности быстро и просто четко определить назначение каждого конкретного проводника на любом его участке, это одно из основных требований ПУЭ.
Какого цвета по ГОСТ должны быть проводники в электроустановках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к которым относятся практически все жилые и административные здания?
Нулевая жила (N) синего цвета. Для нулевой защитной жилы (PE) — желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в указанном цветовом сочетании актуальна только для заземляющих проводников (для нулевых защитных).
Когда нулевой провод выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка выполняется синим цветом, а в местах присоединения (на концах провода) — полосами желто-зеленого цвета , или наоборот: желто-зеленый проводник с синими концами.
Итак, нулевые провода маркируются следующими цветами:
Нулевой рабочий провод (N) — маркировка синим цветом;
Нулевая защитная жила (РЕ) — маркировка желто-зеленая;
Zero Aligned Wire (PEN) — желто-зеленая маркировка с синими метками на концах или наоборот (см. выше).
Фазные провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красным, черным, фиолетовым, коричневым, серым, розовым, оранжевым, бирюзовым или белым.
Если однофазная электрическая цепь получается ответвлением от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать по цвету с исходным проводом трехфазной сети, от которой идет ответвление сделан.
Провода маркируются таким образом, чтобы цвета фазных проводов никоим образом не совпадали с цветом нулевого провода. А если используется немаркированный кабель, то на концах жил, в местах стыков, с помощью термоусадочных муфт или цветной изоленты делаются цветные метки. Но чтобы не допустить лишней работы по изготовлению этикеток, достаточно изначально правильно подобрать цвет изоляции, подобрав кабель достаточной длины для ваших нужд.
Иногда электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, а ни соединения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя щуп , обнаружить «фазу», «ноль» и «землю».
Однако всегда следует помнить, что даже если нет возможности приобрести провод нужного цвета, конечно можно использовать провод любого цвета, но тогда обязательно нужно пометить концы проводов не менее цветными термоусадка или цветная изолента. И всегда помните, что при проводке нужно быть осторожным и всегда соблюдать технику безопасности.
плюс-минус, цветовое обозначение заземления и нуля на проводах
Содержание статьи:
- Варианты классификации проводов
- Зачем нужна морилка
- Фаза цвета
- Цвет провода заземления
- Цветная царапина
- Цвет проводов и шин переменного трехфазного тока
- Особенности работы с электрическими проводами разных цветов
- Как проверить правильность маркировки и исключения
- Самомаркировка
Полярность прибора является наиболее важным моментом при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода маркируются буквами, символами или цветом. Но иногда определить принадлежность ядра не удается, тогда тестеры используются другими способами.
Варианты классификации проводов
Провода классифицируют по разным показателям, например, сечению кабеля и количеству жил
Жилы имеют два вида маркировки — цветную и буквенно-цифровую. По этим обозначениям можно понять, из чего изготовлено изделие, каково назначение сердечника, какой материал и другие важные параметры.
Провода можно классифицировать по следующим показателям:
- Количество жил. В зависимости от количества жил проводник может применяться для питания электродвигателя, электропроводки, передачи электрического тока в силовых сетях. Гибкость продукта также зависит от количества ядер.
- Материал. Медь в основном используется для создания токонесущих проводников, так как она более стойкая и имеет хорошие характеристики. Раньше использовали алюминий — он быстро разрушается, имеет небольшой срок службы и уступает по свойствам медному устройству.
- Изолирующий слой. Изоляция может как присутствовать, так и отсутствовать на проводнике. Он изготовлен из диэлектрического материала и защищает изделие от механических повреждений, внешних воздействий, а также человека от поражения электрическим током.
- Секция. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
- Другие индикаторы. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.
Благодаря перечисленным свойствам вы сможете правильно подобрать провод для разных целей.
Зачем нужна морилка
Цветовая маркировка проводов позволяет быстро ориентироваться, за что отвечает каждая жила
Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, плюс белый провод это или минус. Окраска имеет важное значение при идентификации жил и называется маркировкой.
Цветовая маркировка жил – необходимость, позволяющая мастеру быстро ориентироваться, за что отвечает каждая жила. С его помощью можно понять, какого цвета нулевой провод и где находится фаза. Это также облегчает чтение электронных схем.
Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, машинам, приборам. Без покраски сложно разобраться, какое устройство могло выйти из строя и к какой цепи оно подключено.
Изготовители окрашивают кабели в определенные цвета, установленные правилами устройства электроустановок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.
Кроме того, важно понимать, что плюсовые и минусовые контакты в цепи постоянного тока имеют свой цвет. Какого цвета плюсовой провод, тоже устанавливают правила.
В случае немаркированного кабеля одного цвета на концах изделия (например, на термоусадочной трубке) может быть размещена этикетка с информацией.
Цвет фазы
При монтаже электропроводки особую опасность представляют фазные проводники. При прикосновении к фазе человек может получить удар током, что может нанести вред здоровью или привести к летальному исходу. Окраска в яркие цвета позволяет мастеру определить, что перед ним находится фазный проводник.
Обычно фаза окрашена в красный и черный цвета, но могут встречаться и другие цвета (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).
Если электрик точно не знает какого цвета фаза, можно пойти методом исключения. Нулевой и заземляющий провода имеют строго определенный цвет, а затем оставшаяся жила является фазой.
На схемах фаза обозначается латинской буквой L. Если их несколько, то добавляется цифра — L1, L2, L3 для трехфазных сетей 380 В. Также используются обозначения А, В и C встречается в электрических сетях с тремя фазами.
Цвет провода заземления
Современные стандарты регламентируют желто-зеленый цвет земли. Окраска может быть выполнена в виде поперечных желто-зеленых полос или в виде желтой изоляции с одной или двумя продольными полосами зеленого цвета.
Некоторые производители выпускают ярко-зеленый или желтый заземляющий провод. Определить землю в этом случае несложно, так как для обозначения фазы такая раскраска запрещена. Подобная маркировка используется на электрических схемах. Буквенное обозначение – ПЭ.
Некоторые специалисты неправильно называют землю «нулевым и защитным» проводом. Это может сбить с толку окружающих, нужно понимать, что это название заземляющего провода. Он по определению защитный, так как помогает уберечь человека от поражения электрическим током в экстренных случаях.
Цветная царапина
Нейтральный или нулевой провод традиционно окрашен в синий или голубой цвет, но встречается синий с белой полосой. Другие оттенки не распространяются на царапины. Также нулевой проводник специалисты называют рабочим нулем. Это выражение правильное, так как он задействован в силовой проводке.
В некоторых схемах ноль можно назвать минусом, а фазу — плюсом.
Цвет проводов и шин переменного трехфазного тока
Сборные шины и вводы для трансформаторов в трехфазных сетях окрашиваются определенным образом. Желтый – фаза А, зеленый – фаза В, красный – фаза С.
Такие сети нашли свое применение в следующих сферах:
- Промышленность, строительство, складское хозяйство. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
- Электрификация общественного транспорта. Трамваи и троллейбусы работают от трехфазной сети 380 В.
- Электрические подстанции.
В сетях постоянного тока используется только два провода — плюс (плюсовая шина) и минус (минусовая шина). Какой провод плюс, а какой минус можно понять и по цвету.
Согласно нормативным документам плюсовая шина должна быть окрашена в красный цвет, а минусовой кабель — в серый или черный цвет. Средний проводник обозначен синим цветом. Вы можете увидеть такое обозначение плюса и минуса на проводах на различной аудио- и видеоаппаратуре, а также другой электронике.
В случае ответвления двухпроводной электрической сети положительная жила должна быть окрашена так же, как и плюсовая на трехпроводной сети, к которой она подключена.
Особенности работы с электрическими проводами разного цвета
Бывают случаи, когда знание фазы и нуля не обязательно. Например, при подключении новой розетки или замене старой. При подключении к нему вилки полярность не важна и не влияет на работоспособность устройства.
В ситуациях, когда нужно подключить выключатель к люстре, нужно знать фазу и ноль. Фазный провод подключается напрямую к выключателю, а к лампочкам только ноль. В противном случае переключатель не будет работать.
Использование проводников разных оттенков значительно облегчило работу мастеров и ускорило процесс монтажа. Также цветовое обозначение повысило безопасность при работе с токоведущими проводами.
Как проверить правильность маркировки и исключения
Все работы с электрикой необходимо проводить в обесточенном помещении
Цветовая маркировка проста и удобна, но полностью полагаться на ее правильность не стоит. Кроме того, со временем он может стираться, что затрудняет идентификацию провода. Сложность заключается в старых проводах, которые были однотонными — белыми или черными. Поэтому перед проведением работ следует проверить, за что отвечает каждое ядро.
Важно обесточить помещение перед электромонтажом. Проводку на концах следует немного зачистить, и только потом проверить тестером. В противном случае это может привести к поражению электрическим током.
Проверка индикаторной отверткой
Обнаружение фазного провода индикаторной отверткой
Для работы необходим тестер. Это может быть мультиметр или индикаторная отвертка. Выглядит как обычная отвертка, но на конце есть светодиодный индикатор. Ее руки обязательно утеплены. Отверткой работать проще — достаточно прикоснуться к каждой жиле, и если щуп находится в фазе, должен загореться светодиодный индикатор. Этот способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Он может реагировать на помехи и показывать наличие напряжения там, где его нет.
Устройство можно купить в любом хозяйственном магазине. Это недорого и доступно каждому, в отличие от профессиональных тестировщиков.
Тест мультиметра
Проверка проводов мультиметром
Для трехжильного провода нужен мультиметр. Тогда можно пойти по пути исключения — найти отверткой точную фазу, а потом тестером определить землю и ноль.
Мультиметры бывают двух типов — цифровые и аналоговые. Отличие только в выводе информации, точности проверки и внутреннем механизме. Способ проверки от типа тестера не изменится. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.
Круговой выключатель необходимо поставить в положение более 220 В. Затем нужно взять два щупа за изолированные ручки и осторожно прикоснуться одним щупом к найденному фазному проводу, а вторым к оставшемуся проводнику. Если на экране загорается 220 В или чуть больше, то найденный провод нулевой. С землей стоимость будет ниже. Алгоритм проверки аналогичен.
Определение заземления, нуля и фазы с помощью контрольной лампы
Использование контрольной лампы для нахождения нулевой фазы
Этот метод не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но при отсутствии инструментов можно провести следующие действия, делая все предельно аккуратно:
- Вкрутить лампочку в патрон.
- Подсоедините провода со снятой изоляцией к клеммам держателя.
- Подсоедините проверенные жилы к проводам лампы по очереди.
Этот метод позволяет найти фазный провод. Если лампочка горит, то одна подключенная жила является фазой. В противном случае проводники нулевые и заземленные.
Другие народные методы проверки запрещены. Они небезопасны и могут привести к поражению электрическим током.
Самомаркировка
Бывают случаи, когда маркировка стерта или отсутствует/перепутана. Затем после номеронабирателей каждого проводника следует самостоятельно указать, какая жила за что отвечает.
При полной замене секций проводов можно приобрести кабели нужного цвета. Если нет возможности получить подходящий оттенок, можно сделать метку на концах цветной изолентой или термоусадочной трубкой. Правила позволяют маркировать проводник не по всей длине, а только в местах присоединения к шинам.
7 фактов, которые необходимо знать о нейтральном проводе в трехфазной цепи
Если вы обучаете учеников-электриков или являетесь профессионалом в области электротехники, вы наверняка слышали термины «нейтральный провод», «нейтральный проводник» или «нейтральный ток» при обсуждении трехфазных цепей. В этом блоге я расскажу о 7 фактах, которые вам нужно знать или объяснить своим ученикам о нейтральном проводе в трехфазной цепи. Этот список ни в коем случае не является исчерпывающим, но охватывает некоторые из наиболее важных аспектов.
Давайте разберемся с основами
Трехфазная система имеет три ответвления, по одному на каждую фазу. Если это трехфазное питание или трансформатор, эти три ветви будут обмотками генератора переменного тока или трансформатора.
Сторона нагрузки может иметь больше вариаций, например, если система представляет собой сбалансированную электрическую нагрузку, то три ветви будут каждой фазой нагрузки, например обмотки двигателя. А если система представляет собой несбалансированную электрическую нагрузку, на каждую фазу может приходиться несколько нагрузок.
Существуют разные способы обозначения фаз, и наиболее популярными способами в Австралии являются A, B и C или U, V и W. Каждая из этих фаз имеет два конца, и они пронумерованы метками, например, концы фазы U являются U1 и U2
Звезда шоу
Вы можете подключить 3-фазные системы двумя способами – звездой и треугольником. В этом посте мы обсудим только соединение по схеме «звезда», потому что для соединения по схеме «треугольник» не требуется нейтральный провод.
Соединение звездой — это когда одна сторона каждой фазы соединена в звезду, а другая сторона соединяется с линиями. Стороны в точке звезды должны быть согласованы; то есть все они должны быть 2 или 1, но никогда не смешиваться.
Изображение клеммной колодки двигателя и цепи обмотки.
Хорошо. Давайте проясним 7 фактов
Факт 1: Вы получаете два напряжения от 3-фазной сети из-за нейтрального провода
В Австралии наиболее популярными 3-фазными напряжениями питания являются 400 В и 230 В. Возможно, вы также видели 415 В/240 В, это другой способ сказать то же самое. 400 В — это линейное напряжение, а 230 В — фазное.
Эта установка эффективна, поскольку позволяет подключить трехфазную нагрузку таким образом, чтобы каждая фаза имела напряжение 230 В или 400 В, или подключить однофазную нагрузку, для которой требуется 230 В на одну фазу и нейтраль
Если бы не было нейтрального провода, был бы возможен только первый сценарий. Еще один момент, который следует помнить, это то, что линейные и фазные токи в системах, соединенных звездой, одинаковы.
Факт 2: Нейтральный провод не требуется для сбалансированных нагрузок
Сбалансированные нагрузки — это трехфазные электрические нагрузки, такие как трехфазный двигатель или трехфазный водонагреватель. Эти нагрузки спроектированы таким образом, что каждая фаза имеет одинаковое сопротивление или импеданс, поэтому, если они имеют одинаковое напряжение на каждой фазе, ток также будет одинаковым.
Сбалансированная система удовлетворяет следующим критериям
- Ток в каждой линии одинаков и
- Коэффициент мощности постоянен, что означает, что фазовый угол каждого тока соответствует их фазным напряжениям
В однофазных , нагрузки нейтральный провод обеспечивает обратный путь для тока, а в сбалансированных трехфазных нагрузках, поскольку они удовлетворяют вышеуказанным критериям, токи входят и возвращаются через линии, создавая 0 А несимметричного тока. Таким образом, нет необходимости в нейтральном проводе.
Факт 3: Ток в нейтральном проводе представляет собой векторную сумму всех линейных токов
В сбалансированной системе, когда все токи и их коэффициенты мощности одинаковы, векторная сумма всех линейных токов равна 0 А. Вот почему в симметричной системе нет необходимости в нейтральном проводе. Математический расчет может быть довольно сложным, поэтому я расскажу об этом в другом посте, а здесь я покажу вам графический метод или векторный метод.
Допустим, токи равны
IA = 5 А, IB = 5 А и IC = 5 А, а коэффициент мощности электрической нагрузки равен 1, что означает, что фазовые углы равны 0, 120 А и 240 А соответственно.
Воспроизвести видео
Что происходит с током нейтрали, когда линейные токи различны или имеют разный фазовый угол? Как вы понимаете, это будет не 0 А, поэтому давайте найдем ток нейтрали для следующего примера
IA = 727 мА при 0 градусах
IB = 727 мА при отставании 120 градусов A
IC = 1,927 A при отставании 240 градусов A
Воспроизвести видео
Поскольку ток нейтрали возвращается к источнику питания, направление вектора будет противоположным. Это означает, что нам нужно измерить фазовый угол в обратном направлении.
Факт 4: Нейтральный провод проводит ток симметрии при несбалансированных нагрузках
Нагрузка, которая не потребляет одинаковый ток в каждой линии или имеет разный фазовый угол тока, считается несимметричной электрической нагрузкой. Обычно это происходит во всех трехфазных установках, потому что в установке может быть несколько однофазных и трехфазных нагрузок, и вы не можете контролировать, какая линия потребляет ток одновременно. В этих случаях токи не уравновешиваются, и остается некоторый остаток. Это небалансный ток, и одно из назначений нейтрального провода — доставить его к источнику питания.
Воспроизвести видео
Без нулевого провода в системе могут возникать всевозможные нестабильности, такие как нестабильное напряжение, неожиданные токи и даже опасность поражения электрическим током.
Факт 5: Обрыв нейтрального провода изменяет фазные напряжения, когда электрическая нагрузка не сбалансирована к точке звезды снабжения.
Если нейтральный провод оборван или отсоединен, несимметричный ток не может вернуться в сеть через точку звезды, но должен вернуться. Таким образом, этот ток возвращается к источнику питания по линиям.В идеале точка звезды должна быть на 0 В, и это тот случай, когда нейтральный провод цел, но когда он сломан и из-за того, что токи вынуждены возвращаться по линиям, эта точка смещается к другому напряжению.
Воспроизвести видео
Поскольку точка звезды больше не находится на уровне 0 В, фазные напряжения на нагрузке изменяются, поскольку линейные напряжения от источника питания остаются на том же уровне, что и раньше. Например, если одна точка цепи находится на 12 В, а другая на 0 В, то разница напряжений составляет 12 В, но что, если вторая точка была на 4 В? Теперь разница напряжений будет 8В вместо 12В.
Факт 6: Обрыв нейтрального провода изменяет линейные токи при несбалансированных нагрузках
Ток не может существовать без напряжения, и, как следует из закона Ома, при изменении напряжения ток изменяется вместе с ним и пропорционально ему. Как упоминалось в предыдущем разделе, обрыв нейтрали влияет на фазные напряжения, и это также влияет на фазные токи. Поскольку линейный и фазный токи в системах, соединенных звездой, одинаковы, токи в линиях также изменяются.
Изменение напряжения и силы тока вызывает изменение электрической мощности, что является причиной того, что нагрузки работают неожиданным образом. В некоторых случаях это может привести к снижению напряжения или перенапряжению; в любом случае, это плохо для электрической нагрузки и для системы.
3-фазная несимметричная цепь с подключенной нейтралью 3-фазная несимметричная цепь со звездой и обрывом нейтралиФакт 7: Непредвиденное напряжение в точке обрыва нейтрального провода
При обрыве нейтрального провода напряжение в точке звезды не равно 0 В, а имеет другое значение. Возможно, мы никогда не узнаем, каким может быть это напряжение, потому что оно будет зависеть от подключенных нагрузок в то время, а это означает, что это напряжение может быть близко к 0 В или намного выше.
Чем выше это напряжение, тем выше риск поражения электрическим током человека или животного, завершающего разорванный путь, а это может быть очень опасно.
Заключение
Вот и все, 7 фактов, которые вам нужно знать о нейтральном проводе в трехфазной цепи. Как упоминалось ранее, этот список не является исчерпывающим, и вам может понадобиться знать больше, но это хорошее начало.
Я надеюсь, что этот пост поможет вам или вашим ученикам получить некоторые идеи или освежить в памяти то, что вы, возможно, узнали в прошлом. Пожалуйста, добавляйте свои мысли и другие факты, которые я не перечислил здесь, в комментариях.
Спасибо, что заглянули на
Поделиться этим сообщением
Поделиться на facebook
Поделиться на linkedin
Поделиться на Twitter
Поделиться по электронной почте
Об авторе
Husnen Rupani
Я помогаю организациям по обучению электротехнике повышать вовлеченность учащихся, разрабатывая инновационное учебное оборудование. У меня есть поговорка: «Электричество — его нельзя увидеть, его нельзя услышать, но когда почувствуешь, может быть уже поздно». Моя главная цель — превратить эту черную магию, которую мы называем электричеством, во что-то понятное людям.
Еще для изучения
Схема испытаний 10: Таймеры
Challenge Circuit 10 Timers
Husnen Rupani 28 сентября 2022 г.
Демонстрация PracStreamer
Знакомство с PracStreamer™ Узнайте, что такое PracStreamer™ и что в него входит. https://youtu.be/Zn9dVn0CzoI Простота настройки Как быстро можно настроить
Husnen Rupani 17 августа 2022 г.
Трехфазное напряжение 460 В — конфигурация, схема подключения и 480 В
- Электрические характеристики
David
Etukudo
Трехфазное напряжение 460 В является общепринятой электрической спецификацией для работы промышленного оборудования. В этой статье вы узнаете о трехфазной сети 460 В, рассмотрите схемы ее подключения и сравните 460 В и 480 В.
Трехфазная конфигурация 460 В
Каждое оборудование, потребляющее электроэнергию, имеет определенные входные параметры, относящиеся к напряжению, фазе и частоте. Как правило, в США стандартное питание для жилых помещений составляет 120 В, однофазное и 60 Гц. Но, в случае промышленного оборудования, которое в основном трехфазное, номинальные напряжения намного выше. Например, 480 В — это стандартное распределительное напряжение для промышленного использования в соответствии с ANSI и IEEE. Однако перепады напряжения между источником питания и точкой использования означают, что спецификация оборудования в таких конфигурациях соответствует рабочему напряжению 460 В. Таким образом, 460 В в промышленных приложениях относится к номинальной мощности оборудования, а не к напряжению питания.
Конфигурации проводки
В предыдущем разделе установлено, что 480 В является стандартным питанием для трехфазного устройства на 460 В. Таким образом, в этом разделе рассматриваются распространенные конфигурации проводки для достижения этой спецификации. Двумя распространенными соединениями являются трехфазная четырехпроводная звезда и трехфазная трехпроводная треугольник.
Трехфазная четырехпроводная конфигурация «звезда»
Как правило, эта конфигурация становится все более популярной для электроснабжения промышленных объектов с трехфазными устройствами на 460 В из-за ее пригодности для передачи на большие расстояния и наличия нейтрального провода. Также он обслуживает как однофазные, так и трехфазные. При этом он состоит из трех горячих проводов и одного нейтрального провода. Напряжение между любыми двумя фазами составляет 480 В, а напряжение между любой фазой и нейтралью составляет 277 В, как показано на диаграмме ниже.
Предоставлено: ElectricaltechnologyТрехфазное трехпроводное соединение «треугольник»
По сравнению с четырехпроводным соединением «звезда» применение трехпроводного соединения «треугольник» ограничено. Из-за отсутствия нулевого провода подходит для передачи только на короткие расстояния. Однако эта конфигурация подходит для оборудования с высоким пусковым моментом и системами распределения. Еще одним преимуществом соединения треугольником для питания трехфазного оборудования 460В является его надежность. Изменение источника питания обеспечивает диапазон номинальных рабочих напряжений, включая 240 В, 400 В, 480 В и более высокие значения.
Код трехфазной проводки 460 В
Другим важным моментом при работе с трехфазной системой 460 В является цветовая маркировка проводов. Регулирующие органы, такие как Национальные электротехнические нормы и правила (NEC), охватывают США и Канаду, а Международная электротехническая комиссия охватывает Европу и предоставляет рекомендации по цветовому кодированию. Кроме того, эти рекомендации различаются в зависимости от номинального напряжения и количества фаз. Например, NEC дает следующие рекомендации для трехфазных систем 240 В и 480 В, как показано в таблице ниже.
| Wire | 220/240V | 460/480V |
| Line 1 | Black | Brown |
| Line 2 | Red | Orange |
| Line 3 | Blue | Желтый |
| Нейтральный | Белый | Серый |
Зеленая , Зеленая Стрип, или горе| , зеленые. | 0471 |
460 В или 480 В
460 В и 480 В являются обычными уровнями напряжения для трехфазных систем. В промышленности часто ведутся споры о том, означают ли эти два уровня напряжения одно и то же. Таким образом, следующее поясняет, что представляет каждый из них:
- Согласно NEMA, трехфазное напряжение 460 В является «напряжением использования», а 480 В — «напряжением распределения». Проще говоря, 480 В — это то, что подает источник питания, но оборудование в системе рассчитано на работу при 460 В из-за потерь мощности. Хотя падение напряжения может быть не точно 20 В, оно будет в пределах этого диапазона. Таким образом, оборудование в этих системах имеет встроенную устойчивость к работе в диапазоне напряжений, при этом номинальное напряжение составляет 460 В.
- И 460 В, и 480 В предназначены для промышленных систем. Бытовые системы потребляют меньше энергии, поэтому работают с более низкими уровнями напряжения. В США бытовое напряжение составляет 110/115 В и 220/230 В для однофазной и трехфазной сети соответственно. Напряжение распределения для бытового использования составляет 120 В для однофазного и 240 В для трехфазного.
- В зависимости от используемого соединения источник питания 480 В может быть трехфазным или однофазным. Напротив, 460 В связано только с трехфазными устройствами.
Что делает оранжевый провод на панели управления?
В предыдущей статье мы рассмотрели основы электрической панели управления. Теперь мы подробнее рассмотрим некоторые другие важные компоненты, из которых состоит панель.
Теперь эта статья немного отличается, так как мы собираемся рассмотреть нечто, что находится повсюду внутри панели управления, но имеет особую функцию, которая отличает его от остальных его собратьев.
Мы рассмотрим оранжевый провод внутри панели, ПОЧЕМУ он особенный и для чего мы его используем.
Теперь вы можете спросить, как оранжевый провод может быть особенным? Что делает оранжевый провод в панели управления? У него нет сверхспособностей, но внутри нашей панели он хранит секрет, который мы собираемся узнать!
Внутри панели у нас есть номер или провода оранжевого цвета.
Вам может быть интересно, для чего они нужны, поскольку мы уже слышали о синем и белом проводах, подключенных к ПЛК.
Эти провода предназначены для подачи питания на устройства, когда главный выключатель или изолятор панели находится в положении ВЫКЛ.
«Зачем нам оставлять вещи включенными, когда мы выключили питание?» Я слышу, как ты спрашиваешь! — Разве это не опасно? Ну, проще говоря, НЕТ!
Если мы попытаемся понять, что провода разного цвета в панели, это поможет нам понять, почему те, которые окрашены в оранжевый цвет, подходят для работы, даже когда главный выключатель выключен.
Цвета проводов в панелях требуются по закону в соответствии со стандартом безопасности машин EN 60204-1. Это так, что есть последовательность и безопасность.
В силовых цепях переменного и постоянного тока у нас есть эта цветовая кодировка;
Фаза переменного тока будет ЧЕРНОЙ, нейтраль переменного тока будет СВЕТЛО-ГОЛУБОЙ, DC+ будет ЧЕРНОЙ, а Земля будет ЗЕЛЕНО-ЖЕЛТОЙ.
3-фазная система маркировки
В цепях управления переменного и постоянного тока мы используем эту цветовую маркировку;
Переменный ток под напряжением будет КРАСНЫМ, нейтраль переменного тока через трансформатор будет КРАСНЫМ, нейтраль переменного тока (сеть) будет СВЕТЛО-СИНИМ, а DC+ будет СИНИМ.
Блокировки и цепи, питаемые от удаленных панелей, будут ОРАНЖЕВЫМИ; в данном случае, не тот, который нам нужен!
Наконец, Земля станет ЗЕЛЕНО-ЖЕЛТОЙ.
Услуги панели — это источники питания 240 В переменного тока для внутреннего освещения панели, розетки пульта программирования, внутреннего обогрева и охлаждения, ЦП (в целях резервного копирования памяти) и т. д.
главный изолятор панели, но с помощью отдельного изолятора, установленного внутри панели и предназначенного для постоянного питания.
Цветовая маркировка многожильных кабелей выглядит следующим образом;
Оболочка будет ОРАНЖЕВОЙ, жилы переменного тока будут ОРАНЖЕВЫМИ, нейтральные жилы переменного тока будут ОРАНЖЕВЫМИ, а жилы заземления будут ЗЕЛЕНО-ЖЕЛТЫМИ.
Цветовая маркировка одножильных кабелей выглядит следующим образом;
Переменный ток под напряжением будет ОРАНЖЕВЫМ, нейтраль переменного тока будет СВЕТЛО-СИНИМ, а Земля будет ЗЕЛЕНО-ЖЕЛТЫМ.
Итак, мы возвращаемся к первоначальному вопросу; какие управляющие провода в нашей панели оранжевые?
Ну, во-первых, у нас есть внутренняя подсветка панели. Мы хотим иметь возможность видеть, когда мы выключаем главный выключатель!
Далее у нас есть сокет. Это позволит нам держать наш ноутбук заряженным.
Если панель необходимо выключить на длительный период времени, то, когда мы будем готовы к работе, наш ноутбук может сдохнуть. Нехорошо! Розетка защищена предохранителем, поэтому любые скачки напряжения не повредят наш ноутбук!
Последнее, что у нас есть на этой панели с питанием, — это тема, которую мы уже рассмотрели; термостат и вентилятор!
Как мы уже определили, панель должна оставаться прохладной, даже когда главный выключатель выключен.
Так как же все это работает? Внутри панели у нас есть 3-фазное питание от сети, которое поступает в панель на набор клемм, обозначенных L1, L2, L3 и N.
Из этого видно, что 1 фаза, L1/N, имеет оранжевый цвет. провода. Он отделен от других проводов в этой клеммной колодке, поэтому они действуют независимо.
На задней стороне главного выключателя на левой двери провода обозначены как L1, L2, L3 и N, что соответствует тому, что у нас есть на клеммах.
Исходящая сторона этого главного выключателя будет изолирована, если выключатель выключен, и будет питаться, если выключатель включен.
Главный выключатель подключен к контактору с маркировкой 150K1.
Когда переключатель включен, подавая питание на панель, этот контактор будет втянут или запитан.
Как только на него подается питание, питание можно распределять по остальной части панели.
Резюме
Поэтому иногда нам нужно перевести главный выключатель или изолятор панели в положение OFF, и это отключит электрическую панель управления на длительный период времени, НО когда это произойдет, мы хотим, чтобы питание оставалось включенным. для следующих устройств внутри панели:
а) Внутреннее освещение панели; как мы хотим видеть при выключении главного выключателя!
б) Розетка; , чтобы держать наш ноутбук заряженным. Розетка защищена предохранителем, поэтому любые скачки напряжения не повредят наш ноутбук!
в) Термостат и вентилятор охлаждения; как нам нужно, чтобы панель оставалась прохладной, даже когда главный выключатель выключен.
Надеюсь, вы узнали секрет оранжевых проводов. Важно помнить об этом. Это может спасти вам жизнь! Теперь вы узнали ШОКИРУЮЩУЮ правду об оранжевом проводе, что дальше?! Оставайтесь с нами, чтобы узнать!
Эта статья была предоставлена вам RealPars в сотрудничестве с Pro-control в Нидерландах.
Специалисты по проектированию систем управления и промышленной автоматизации. У них есть команда инженеров по автоматизации мирового класса, которые уже много лет проектируют и внедряют промышленные системы управления в различных отраслях.
Если вы хотите связаться с ними, вы можете посетить их веб-сайт pro-control.nl.
У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.
Команда RealPars
Поиск:
Генеральный директор RealPars
Опубликовано 18 ноября 2019 г.
Генеральный директор RealPars
Опубликовано 18 ноября 2019 г. Узнайте о различиях между землей и нейтралью
Нейтраль и земля — два важных проводника в электрических системах переменного тока. Большинство людей часто путают их, поскольку они по существу подключены к одной и той же шине в панели главного автоматического выключателя. Несмотря на то, что заземляющий и нейтральный провода тесно связаны между собой, они не совпадают. Мы поймем разницу между землей и нейтралью, узнаем важность каждого провода в типичной жилой электрической системе переменного тока.
Мы уже немного обсуждали заземление и различные типы заземления в предыдущем руководстве. Проверьте это для получения дополнительной информации о заземлении.
Описание
Краткое руководство по распределению электроэнергии
Мы можем разделить систему электроснабжения на а) Генерацию, б) Передачу и в) Распределение. Стадия генерации состоит из выработки электроэнергии на электростанциях (электростанциях, генерирующих станциях и т.п.). Обычно они расположены вдали от городского населения или рядом с такими ресурсами, как плотины (для гидроэлектростанций) или вблизи угольных шахт (для тепловых электростанций).
После выработки электроэнергии на электростанции она проходит сотни километров по обширной сети линий электропередач и достигает местных подстанций. С этих подстанций оно подается на наши уличные трансформаторы (известные как распределительные трансформаторы), которые затем понижают напряжение до безопасного уровня (либо 120 В, либо 230–240 В, в зависимости от того, где вы живете).
От этих трансформаторов мы получаем горячие, нейтральные и заземляющие провода к нашим домам.
Важность нейтрали
Для протекания электрического тока электрическая цепь должна представлять собой замкнутый контур между источником и нагрузкой. В типичной бытовой электропроводке электрический ток течет по «горячему» проводу к нагрузке (электроприбору или устройству) и возвращается к источнику (которым в данном случае является распределительный трансформатор) по нейтральному проводу.
Итак, нейтраль — это проводник с током, который служит обратным путем для тока в цепи переменного тока. Физически нейтральный провод берется от центрального ответвления вторичной обмотки трансформатора, который обычно имеет форму звезды (или звезды).
Основная причина путаницы между заземлением и нейтралью заключается в том, что нейтральный провод подключается к заземлению (земле) на трансформаторе (который является источником), а также на панели главного автоматического выключателя на стороне потребителя (который является нагрузка). Причина этого соединения состоит в том, чтобы сделать нейтральный провод таким же потенциалом, как и земля, который равен нулю.
Важность заземления
Заземление — это защитный механизм для отвода тока в случае случайного контакта горячего провода с любой металлической частью. Заземляющий провод действует как путь с низким импедансом для протекания ошибочных токов на землю. Следовательно, в каждом доме должен быть заземляющий провод, соединенный с заземляющим стержнем.
Обычно мы подключаем этот заземляющий провод к шине заземления на панели главного выключателя. С этого щита подводим заземляющий провод ко всем отдельным ответвленным цепям и присоединяем к металлическим частям приборов, металлическим трубам, розеточным коробкам и другим металлическим проводникам, по которым не должен проходить ток.
Здесь важно отметить, что на главной сервисной панели шина нейтрали и шина заземления соединены вместе, так что нейтраль соотносится с землей.
Обратно к проводу заземления, обычно он не является токопроводящим проводом. Но если горячий провод соприкасается с металлическим корпусом прибора из-за какой-либо аварии, ток течет через заземляющий провод на землю (землю) и избегайте поражения электрическим током, отключив автоматический выключатель.
Если заземляющий провод отсутствует и если мы касаемся металлической части/каркаса прибора, то ток от горячего провода течет через металлический корпус, затем через Ваше тело и, наконец, на землю. Это приводит к сильному поражению электрическим током и может привести к летальному исходу.
Различия: заземление и нейтраль
Теперь посмотрим на различия между заземлением и нейтралью.
| Нейтральный | Заземление |
| Обычно это проводник с током. | Обычно это не проводник с током. |
| Нейтраль служит обратным путем для прохождения тока от нагрузки (прибора) к источнику (трансформатору). | Земля действует как путь с низким сопротивлением для протекания тока короткого замыкания на землю. |
| Обычно белого или серого цвета. | Обычно это зеленый или желтый — зеленый цвет для проводки кабелепровода или просто оголенного медного провода. |
| Нейтраль начинается с точки звезды вторичной обмотки распределительного трансформатора в конфигурации «звезда» или «звезда». | Вставляем заземляющий стержень возле нашего дома в землю и подключаем заземляющий провод к этому заземляющему стержню. |
| Сечение нейтрального провода такое же, как и провода накала, так как по ним проходит один и тот же ток. | Сечение заземляющего провода в отдельных ответвленных цепях зависит от мощности автоматических выключателей. В случае наличия заземляющего провода на панели главного выключателя его сечение зависит от входящих служебных проводов. |
| При правильном подключении можно использовать нейтраль в качестве заземляющего провода. | Мы не можем использовать землю в качестве нейтрали, так как она не обеспечивает нормального обратного пути для тока. |
Заключение
Заземление и нейтраль — это два важных проводника, помимо горячего (фазного или токоведущего) провода в типичной сети переменного тока.
