Цветовая маркировка проводов и шин

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи указателей напряжения и различных аналоговых и цифровых приборов.

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к ПУЭ,  Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.

3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

  • нулевые рабочие проводники (N) должны иметь голубой цвет
  • cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
  • нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Цветовая маркировка проводов и шин при переменном трехфазном токе

Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Система сборных шин напряжением 10 (кВ).

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Отходящие фидера секции 400 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т. п.) в местах присоединения шин к коммутационным аппаратам.

Цветовая маркировка проводов и шин при переменном однофазном токе

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Цветовая маркировка проводов и шин при постоянном токе

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.



Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

  • серый
  • коричневый
  • черный

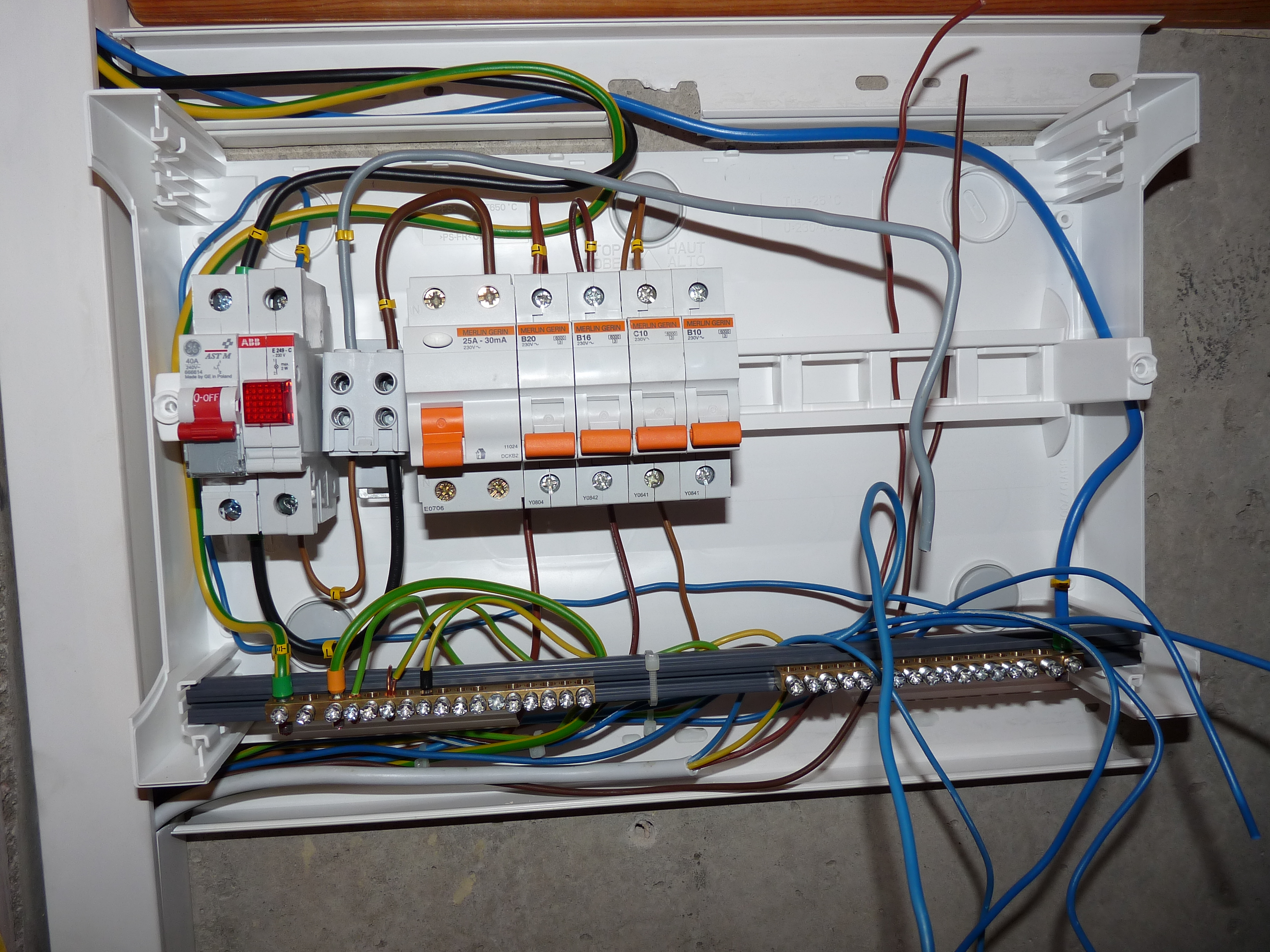

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

  • коричневый цвет — положительный полюс (+)
  • серый цвет — отрицательный полюс (-)
  • синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Цветовая маркировка проводов однофазной и трехфазной сети

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит ее нарушать, чтобы не подвергать свою и чужую жизни опасности.

Что вы узнаете

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода.

Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

цвет проводов фаза, ноль, земля – что означает каждый из них. Экзотические способы определения фазы и нуля в проводке

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

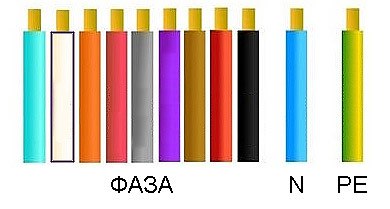

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

В электроустановках и бытовых электрических сетях используются проводники, имеющие различное назначение. Основные из них, применяющиеся для передачи электрической энергии – это проводники фазного напряжения, нулевые рабочие и нулевые защитные.

Все они должны идентифицироваться. Иначе, даже при наличии принципиальных, монтажных или однолинейных схем, поясняющих, к каким контактам электроаппаратов они подключены, разобраться будет невозможно. А необходимость этого возникает постоянно.

Еще одна важная причина, требующая идентификации проводников – электробезопасность. Прикосновение к любым токоведущим частям, даже не находящихся под опасным для жизни потенциалом, запрещено без проверки отсутствия на них напряжения. Но участки цепи, содержащие как опасный, так и безопасный потенциалы, должны быть четко обозначены. Это – одна из многочисленных составляющих организации безопасной эксплуатации электроустановок.

Идентификация проводников силовых электрических цепей производится двумя методами:

  • проводники окрашиваются в цвета, соответствующие их назначению;
  • на концах проводников или на всем их протяжении наносятся буквенные обозначения, однозначно определяющие функциональное назначение.

Правила нанесения цветовой и буквенной маркировки на проводники, использующиеся в силовых электрических цепях, подробно изложены в ГОСТ Р 50462-2009. Несмотря на то, что он имеет статус национального стандарта РФ, он полностью повторяет стандарт МЭК 60446-2007. Тем самым правила нанесения маркировки проводов на территории России приведены к соответствию с европейскими нормами. Актуальность этого продиктована тем, что в Россию поставляется западное оборудование, изготовленное по европейским стандартам, а поэтому для правильной его эксплуатации наши собственные правила должны быть приведены в соответствие с МЭК.

Итак, разберемся теперь, какого бывают цвета провода и жилы кабелей для применения в различных цепях.

Маркировка фазных проводников

Все электрические сети можно условно разделить на:

  • однофазные;
  • трехфазные;
  • сети постоянного тока.

Для каждой из них предусмотрены свои правила маркировки проводников. Начнем с фазных.

В однофазных цепях все фазные проводники по ГОСТу должны иметь коричневый цвет. Однако это совсем не значит, что при монтаже однофазного распределительного щитка нужно применять именно такие провода. Цвет их не обязательно может быть коричневый, а любой, но не синий или желто-зеленый. Дополнительно на концах проводников может быть нанесена маркировка с литерой L1, L2 или L3, указывающей, к какой фазе трехфазной сети подключен этот щиток.

Однако, если эта однофазная цепь ответвляется от трехфазной в составе устройства или щитка, то цвет ее проводников должен соответствовать цвету проводов той фазы, к которой он подключается: коричневый, черный или серый.

В коричневый, синий и желто-зеленый цвета окрашены жилы кабелей, предназначенных для монтажа однофазных сетей.

Фазные провода в трехфазных сетях раньше маркировались буквенными обозначениями: А, В и С. Кроме того, шины для идентификации окрашивались в соответствующие цвета:

  • фаза А – желтый;
  • фаза В – зеленый;
  • фаза С – красный.

Теперь ГОСТ запрещает использовать для маркировки зеленый и желтый цвет, так как они могут быть перепутаны с желто-зеленым, имеющим другое предназначение, о котором будет рассказано далее.

Провода же не принято было маркировать совсем. Наглядным тому примером служат подъездные распределительные щитки. В них все провода: и фазные, и нулевые – одинаковые. Попытка определить их назначение сопряжена с некоторыми трудностями: ведь даже дать заключение, что проводник подключен к фазе питающей сети, можно с уверенностью лишь тогда, когда на нем есть напряжение, а у вас в руках – индикатор. Быть уверенным, что проводник нулевой, нельзя никогда.

Поэтому ГОСТом для фазных проводников предписывается следующая маркировка.

Провод фазы Буква Цвет
Фаза А (фаза 1) L1 коричневый
Фаза В (фаза 2) L2 черный
Фаза С (фаза 2) L3 серый

Маркировать провода разрешено любым из двух способов или обоими сразу. В первом случае на концах проводов крепятся бирки с буквенным обозначением, во втором – используется соответствующая окраска токоведущих частей. Строго говоря, использовать в распределительных щитках при монтаже провода, имеющие коричневый, черный и серый цвета вовсе не обязательно. Привязка к цвету больше актуальна к кабельным линиям, так как их жилы окрашиваются в коричневый, черный, серый, синий и желто-зеленый цвет. При подключении кабелей к клеммникам, потребителям или к выводам электроаппаратов необходимо соблюдать требования ГОСТ.

Для сборки щитовой продукции монтаж фазных цепей допускается выполнять одноцветными проводами, при этом соблюдая условия:

  • нельзя использовать синий цвет;
  • нельзя использовать желто-зеленый цвет;
  • маркировка буквенными обозначениями, нанесенными на начало и конец провода обязательна.

Западные производители не окрашивают шины в коричневый, черный, серый, а также синий и желто-зеленый цвет, обозначая их буквенной маркировкой. При этом стоимость сборки щитовой продукции и комплектных распределительных устройств немного снижается. Но взамен возникает недостаток: для того чтобы узнать назначение шины, нужно найти на ней ближайшую маркировочную табличку или воспользоваться знаниями ПУЭ, где указаны требования по взаимному расположению шин. Но есть электроустановки, в которых чередование фаз не может соответствовать ПУЭ. Поэтому при маркировке шин наклеивать таблички нужно как можно чаще. ГОСТом предписывается в пределах панели или щитка выполнять маркировку минимум дважды: на входе шины в панель и на выходе, либо в ее начале и конце.

Маркировка проводников «земля» и ноль

Здесь требования к маркировке намного жестче, так как это напрямую связно с электробезопасностью.

Защитный ноль (или земля), а также токоведущие части, предназначенные для системы уравнивания потенциалов, маркируются чередованием желтых и зеленых полос. Для шин это – равномерное чередование полос желтого и зеленого цветов, провода же и жилы кабелей окрашиваются на заводе соответствующим образом.

Использовать желто-зеленый, а также синий цвет для маркировки других цепей, равно как и маркировать защитный ноль другими цветами, запрещается.

Для буквенной маркировки провода «земля» предусмотрено обозначение РЕ, для проводника уравнивания потенциалов – GNYE.

Рабочий ноль маркируют, используя только синий цвет. Иная маркировка, равно как и использование синего цвета для других целей, запрещается. Рабочий ноль обозначают буквой N.

Немного сложнее маркировать ноль совмещенный, которому присвоено обозначение PEN. Поскольку в нем сочетаются функции проводника «земля» и рабочего ноля, то и при маркировке это учтено. Допустимо использовать два похожих друг на друга способа: либо взять провод, имеющий синий цвет, и нанести на его концах желто-зеленую маркировку, либо на концах желто-зеленого провода нанести синюю. Сделать это можно либо при помощи изоляционной ленты, либо термоусаживаемой трубки.

Шины для идентификации можно не окрашивать по всей длине, так как для этих цепей такой метод затруднителен. На шинах, предназначенных для подключения проводников «земля» и ноль, выполняется множество отверстий для их подключения, что делает сплошную окраску трудной, а временами – и невозможной. Допускается наносить по краям шины цветные полосы, имеющие синий или желто-зеленый цвета.

В сегодняшнее время невозможно представать монтирование электропроводки без использования разных цветов провода (цветной изоляции проводников) . Цветовая маркировка проводов не является чем-то типа маркетинговых ходов для завлечения клиентов или украшения продукции.

На самом деле разные цвета проводов — это острая необходимость, поскольку маркирование проводов помогает узнать назначение каждого из них в определенной группе для облегчения коммутации. Также при выделении, сильно снижается риск ошибки в процессе монтажа проводов, и, соответственно, возникновения короткого замыкания при пробном включении или поражение током в процессе ремонтных и профилактических работ сетей.

Цвета, выбранные для маркирования проводников, специально подобраны и курируются едиными стандартами ПУЭ. В данных стандартах указано, что жилы проводников следует различать по буквенно-цифровым или цветовым обозначениям.

В этой статье будет рассказано именно про значение цвета провода. Стоит отметить, что работа по коммутации проводников значительно упростилась после принятия единых стандартов цветовой идентификации. Каждая жила, с конкретным назначением теперь обозначена уникальным цветом, например: синим, желтым, коричневым, серым и т.д.

Зачастую цветовая маркировка наносится по всей длине проводника, но также допустима идентификация в точках соединений или на концах жил, именно для этого применяются кембрики (цветные термоусадочные трубки) или изолента разных цветов. Для того чтобы избежать лишней работы типа нанесения меток с помощью трубок или изоленты, достаточно при покупке правильно определить цветовую маркировку изоляции. Следует также приобретать его в нужном количестве, чтобы обеспечить одинаковую маркировку разводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняется цвет провода в сети постоянного, однофазного и трехфазного тока.

Цвета шин и проводов при переменном трехфазном токе.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются таким образом: фаза «А» — желтый; фаза «В» — зеленый, а фаза «С» — красный.

Какой цвет проводов «+» и «-» в сети постоянного тока:

Кроме сетей переменного тока , широко используются и цепи постоянного тока. Цепи постоянного тока применяются в:

1. В строительстве, при использовании погрузчиков, электротележек и электрических кранов, а также в промышленности.

2. В электротранспорте — трамваи, троллейбусы, электровозы, теплоходы и т.д.

3. На электрических подстанциях — для снабжения энергией автоматики.

В сети постоянного тока используется только 2 провода, поскольку в подобных сетях отсутствует фазный или нулевой проводник, и есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам в красный цвет окрашиваются провода и шины, имеющие положительный заряд (+), а провода и шины с отрицательным зарядом (-) маркируются синим цветом. Голубым цветом обозначается средний проводник (М).

Плюсовой проводник двухпроводной сети маркируют тем же цветом, что и положительный проводник трехпроводной сети, с которым он соединен, только в том случае, если двухпроводная сеть постоянного тока создана через ответвление от трехпроводной сети постоянного тока.

Цвет провода в электропроводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке электросетей переменного тока, используют многожильные провода в разноцветной изоляции.

Цветовое обозначение проводов особенно важно, когда разводку делает один человек, а обслуживанием или ремонтов — другой. Иначе ему придется постоянно проверять, где фаза, а где ноль с помощью пробника. Те, кто работали со старой проводкой, знают, как сильно это может надоедать, ведь раньше в быту была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялась, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет свое назначение в проводе.

В нынешнее время нормативным документом является ПУЭ 7, который регулирует цветовую маркировку изолированных или же неизолированных проводников, где согласно с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны использоваться только определенные обозначения и цвета.

Основной целью нанесения маркировки электропроводки является легкость и быстрота определения назначения проводника по всей длине, что собственно является одним из главенствующих требований стандартов ПУЭ.

Ниже буде рассмотрено, какой расцветки должны быть проводники электроустановок переменного тока, напряжением до 1000В и с глузозаземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) обозначаются голубым цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосками. Такая комбинация должна обязательно применяться исключительно для маркировки заземляющих проводников.

Совмещенный нулевой рабочий и нулевой защитный проводники (PEN) — синий цвет по всей длине шнура с желто-зелеными полосками в местах соединения или на концах. Важно упомянуть, что ГОСТ сегодня разрешает обратный вариант окраски, то есть желто-зеленые полосы с синим цветом в местах соединения.

Если обобщить, то цвет провода должна распределяться так:

1. Совмещенный (PEN) — желто-зеленый с голубыми метками на концах;

2. Нулевой рабочий (N) — голубой (синий) цвет;

3. Нулевой защитный (РЕ) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ, при маркировании фазных проводников, нужно отдать предпочтение таким цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый цвета.

Известно, что однофазная электрическая цепь может быть создана способом ответвления от трехфазной, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазного проводника трехфазной цепи.

Цветовое обозначение изоляционного покрытия проводников должно проводиться, таким образом, чтоб цвет фазного проводника был легко отличим от цвета проводников N, PE или PEN. В случае использования немаркированного провода, цветные идентификаторы ставятся в местах соединения или на конце.

При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда подбирать правильное изделие существует маркировка проводов по цветам. Так, отдельные кабели всегда обозначаются одинаковым цветом для удобного их использования. Например, цвет провода заземления всегда оформляется в зелено-желтую изоляцию, а цвет фазы – зелёный. Это позволяет без тестов определить назначение провода и сделать при необходимости с другой веткой.

В том случае, если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электричеством. Обычно это окраски, приближенные к основному цвету, но в зависимости от сети они могут отличаться.

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

    Чтобы максимально защитить человека от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:
  1. заземление;
  2. защитное зануление;
  3. разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

    ПУЭ определяет каждую из систем как:
  • ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
  • ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
  • ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
  • ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
  • IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

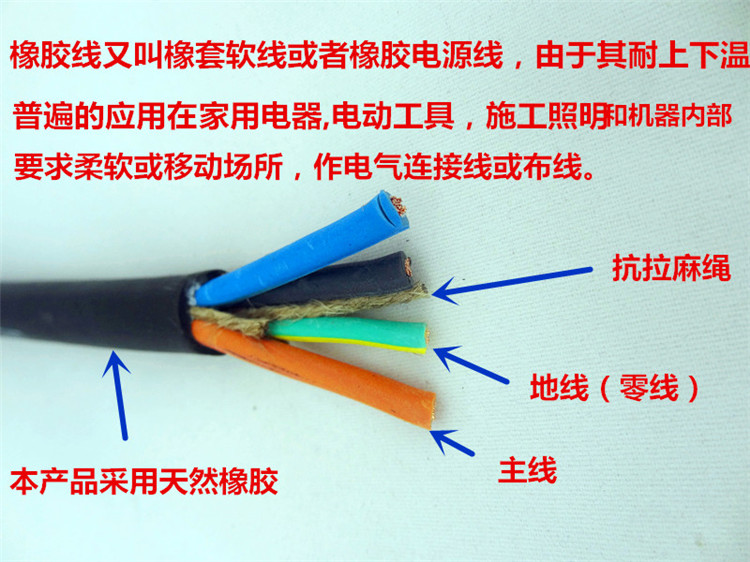

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

    Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:
  1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
  2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
  3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
  4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
  5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

    Итак:
  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

    Итак:
  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
  2. Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  3. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  4. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  5. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  6. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что обозначают цвета проводов в электрике

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока

    В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:
  • Фаза «А» – окрашена в желтый цвет;
  • Фаза «В» – окрашена в зеленый цвет;
  • Фаза «С» – окрашена в красный цвет.

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

    Так, нулевые провода маркируются следующими цветами:
  1. Нулевой рабочий провод (N) – маркировка синим цветом;
  2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
  3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм. Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов.

Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или .

    Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:
  • Голубой – рабочий ноль;
  • Зеленый – это нулевой защитный;
  • Черный – заземление или «земля»;
  • Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

    У клавиатуры для ноутбука или блока питания компьютера:
  1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
  2. Белый – для разъема USB D, при этом зеленым определяется D+.
  3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

    За что отвечают провода магнитолы по цветам:
  • Черный – земля или подключение к массе двигателя.
  • Красный – шнур питания.
  • Желтый – питание, соединяется с красным.
  • Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

    Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
  1. синий – ноль;
  2. желто-зеленый проводник – заземление;
  3. черный проводник – фаза А;
  4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

    В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или . Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Для чего необходимы цветные провода

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым , в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Как выглядит провод заземления и нуля

Согласно ПУЭ, провод заземления имеет следующие цвета:

  • желто-зеленый;
  • желтый;
  • зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Маркировка фазного провода (L) представлена в следующих цветовых решениях:

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет .

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

  • При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
  • Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
  • Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Если необходимо установить или заменить розетку, определять фазу совсем необязательно , потому что совершенно неважно, с какой стороны ее подключать . Совсем другое дело обстоит с выключателем от люстры , потому что к нему нужно подавать именно фазу, а к лампам – только ноль.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод . Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество , берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

Фазировка по цвету зеленый голубой красный. Правильное подсоединение проводов фаза ноль земля

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи и .

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к , Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

  • нулевые рабочие проводники (N) должны иметь голубой цвет
  • cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
  • нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.


Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.

Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

  • серый
  • коричневый
  • черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

  • коричневый цвет — положительный полюс (+)
  • серый цвет — отрицательный полюс (-)
  • синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Обозначенный цвет подбираемого провода для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • Фаза А — желтая, возможна зеленоватая продольная прожилка.
  • Фаза В — выраженного зеленого колера, иногда неонового оттенка.
  • Фаза С — красная.
  • Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль -N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой- это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

  • Фаза — это подвод тока к оборудованию, розетке.
  • Нуль — отведение к источнику.
  • Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Цветовая маркировка проводов. Маркировка проводов (N, PE, L) Обозначение pe на схемах

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение . Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

  • L 1 — коричневый.
  • L 2 — чёрный.
  • L 3 — серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE . Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Поделитесь статьей с друзьями:

Похожие статьи

Easy Chart Цветовые коды электрических проводов

Цветовые коды проводов или таблицы цветовых кодов кабелей для переменного и постоянного тока классифицируются на основе национальных стандартов для каждого региона. Вы можете найти разные цвета в разных странах, поэтому нам нужно проверить это самостоятельно или проконсультироваться со специалистом.

Имейте в виду, что не в каждой стране есть все коды цветов проводов, записанные в документе. Когда дело доходит до этого, нам нужно использовать местные пользовательские или «альтернативные» цвета.

Цветовой код провода — это очень важный момент.Специально для электриков, инженеров-электриков, техников и даже обычных людей.

Почему?

Если вы открыли коробку выключателя света или электрическую розетку, вы могли столкнуться с разными кабелями разных цветов.

Для тех из вас, кто не слышал об этом, позвольте мне вкратце объяснить вам это.

Почему мы используем кабели разных цветов? Не больше и не меньше, чтобы дифференцировать стандартизацию кабеля.

Провод черного цвета отличается от кабеля коричневого, оранжевого, красного или зеленого цвета.

Нам нужно знать, каково конкретное назначение каждого цвета, прежде чем прикасаться к нему (лучше не трогайте и не отключайте кабель, если вы не знаете, что означает его цвет).

Знание значения цвета защитит нас и нашу электрическую систему.

Прежде чем мы начнем изучать цветовую кодировку проводки, давайте сначала разберемся, какая электрическая проводка.

Электромонтаж

Электромонтаж — это монтаж электрических устройств и кабелей.Устройствами могут быть электронные табло, выключатели, розетки и комнатное освещение.

К проводке нужно отнестись серьезно. Мы должны соблюдать стандарты безопасности и правила установки. Типы провода и его размер строго классифицируются в зависимости от рабочего напряжения и силы тока.

Не только это, температура, воздействие, влажность и химический уровень тщательно планируются.

Стандартный электромонтаж и монтаж электропроводки производятся с целью обеспечения максимальной безопасности людей и устройств.

Этот стандарт зависит от региона или страны. Они смоделированы на основе кода, разработанного национальными или международными организациями по стандартизации.

Помните, что старые версии могут использовать разные цвета. Разумно сделать заметку об истории цветового кода. Благодаря этой стратегии мы повысим безопасность и упростим техническое обслуживание.

Из приведенного ниже списка вы узнаете о:

  • Цвет провода под напряжением
  • Цветовая схема подключения
  • Цветовой код проводника
  • Цветовая диаграмма фаз
  • Цвета положительных и отрицательных проводов
  • Таблицы цветовых кодов проводов

Цветовые коды проводов в Европе

В большинстве стран Европы используется стандарт IEC 60446 (Международная электротехническая комиссия) для таблиц электрических цветовых кодов.Цвета и метки можно увидеть ниже:

  1. Однофазный, Линия (L) = коричневый
  2. Трехфазный, Линия 1 (L1) = коричневый
  3. Трехфазный, Линия 2 (L2) = черный
  4. Трехфазный , Линия 3 (L3) = серый
  5. Нейтраль (N) = синий
  6. Защитное заземление (PE) = зелено-желтый

Из приведенного выше списка мы можем сделать вывод, что:

  1. Для однофазной системы мы найдем:
    • Положительный = коричневый
    • Отрицательный = синий
  1. Для трехфазной системы мы найдем:
    • Положительный = коричневый, черный, серый
    • Нейтральный = синий

Соединенное Королевство Цветовые коды проводов

Великобритания теперь адаптирует IEC 60446 в качестве собственных цветовых кодов проводов из британского стандарта BS 7671: 2001, поправка № 2: 2004.Есть небольшое дополнение к тому, что Великобритания также использует серый цвет в качестве проводника линии. Как и выше, цветовой код проводки в Великобритании (с расширением) вместе с трехфазной таблицей цветов будет:

  1. Однофазный, линия (L) = коричневый, серый
  2. Трехфазный, линия 1 (L1) = коричневый
  3. Трехфазный, Линия 2 (L2) = черный
  4. Трехфазный, Линия 3 (L3) = серый
  5. Нейтраль (N) = синий
  6. Защитное заземление (PE) = зелено-желтый

Из приведенного выше списка мы можем заключаем, что:

  1. Для однофазной системы мы найдем:
    • Положительный = коричневый, серый
    • Отрицательный = синий
  1. Для трехфазной системы мы найдем:
    • Положительный = коричневый, черный, серый
    • Нейтраль = синий

Цветовые коды проводов в США

В США действуют национальные электрические нормы (NEC) цветовых кодов проводов.Цветовые коды проводки от NEC подразделяются на гибкие кабели и фиксированные кабели.

Гибкий кабель

Цветовые коды проводов этой категории — это цвет проводки удлинителя, кабеля питания и шнуров лампы.

Линейное напряжение 120 В:

  1. Линия (L) = черный
  2. Нейтраль (N) = белый
  3. Защитное заземление (PE) = зеленый, с зелено-желтой полосой.

Сетевое напряжение 240 В (разделенная фаза):

  1. Линия (L) = черный или красный
  2. Нейтраль (N) = белый
  3. Защитное заземление (PE) = зеленый, с зелено-желтой полосой.

Фиксированный кабель

Цветовые коды проводов этой категории представляют собой трехфазные цветные диаграммы, весь кабель за стеной, в стене или на стене.

Цветовой код провода сетевого напряжения 120, 208, 240 В:

  1. Трехфазный, Линия 1 (L1) = черный
  2. Трехфазный, Линия 2 (L2) = красный
  3. Трехфазный, Линия 3 (L3 ) = синий
  4. Нейтраль (N) = белый
  5. Защитное заземление (PE) = зеленый, неизолированная медь (без изоляции), с зелено-желтой полосой (для изолированных систем)

277, цвет провода напряжения линии 480 В код:

  1. Трехфазный, Линия 1 (L1) = коричневый
  2. Трехфазный, Линия 2 (L2) = оранжевый
  3. Трехфазный, Линия 3 (L3) = желтый
  4. Нейтраль (N) = серый
  5. Защитный заземление (PE) = зеленый, неизолированная медь (без изоляции), с зелено-желтыми полосами (для изолированных систем)

Канада Цветовые коды проводов

В Канаде соблюдаются стандарты цветовых кодов проводки Канадского электрического кодекса (CEC).Цветовые коды проводки от CEC подразделяются на гибкие кабели и фиксированные кабели.

Гибкий кабель

Цветовые коды проводов этой категории — это цвет проводки удлинителя, кабеля питания и шнуров лампы.

Линейное напряжение 120 В:

  1. Линия (L) = черный
  2. Нейтраль (N) = белый
  3. Защитное заземление (PE) = зеленый, с зелено-желтой полосой.

Сетевое напряжение 240 В (разделенная фаза):

  1. Линия (L) = черный, красный
  2. Нейтраль (N) = белый
  3. Защитное заземление (PE) = зеленый, с зелено-желтыми полосами.

Фиксированный кабель

Цветовые коды проводов этой категории — это все кабели, проложенные за стеной, в стене или на стене.

Для неизолированной системы

  1. Однофазный, Линия (L) = красный, черный
  2. Трехфазный, Линия 1 (L1) = красный
  3. Трехфазный, Линия 2 (L2) = черный
  4. Трехфазный, Линия 3 (L3) = синий
  5. Нейтраль (N) = белый, серый
  6. Защитное заземление (PE) = зеленый, неизолированная медь (без изоляции), с зелено-желтыми полосами (для изолированных систем)

Для изолированных система:

  1. Однофазный, Линия (L) = оранжевый, коричневый
  2. Трехфазный, Линия 1 (L1) = оранжевый
  3. Трехфазный, Линия 2 (L2) = коричневый
  4. Трехфазный, Линия 3 (L3) = желтый
  5. Нейтраль (N) = белый, серый
  6. Защитное заземление (PE) = зеленый, с зелено-желтой полосой (для изолированных систем)

Австралия и Новая Зеландия Цветовой код провода

Австралия и Новая Зеландия следуют цветовая кодировка проводки, соответствующая стандарту AS / NZS 3000: 2007 3.8.1, 3.8.3 для гибкого кабеля.

Гибкий кабель

Цветовые коды проводов этой категории — это удлинитель, кабель питания и шнуры ламп.Цвет проводки:

  1. Линия (L) = коричневый
  2. Нейтраль (N) = синий
  3. Защитное заземление ( PE) = зелено-желтая полоска.

Австралия и Новая Зеландия следуют стандарту цветовых кодов проводки AS / NZS 3000: 2007 3.8.1, таблица 3.4 для фиксированного кабеля.

Фиксированный кабель

Цветовые коды проводов этой категории представляют собой трехфазные цветные диаграммы, весь кабель за стеной, в стене или на стене.

Запрещено = желтый, голубой, черный, зеленый, зелено-желтая полоса

  1. Однофазный, линия (L) = красный, коричневый
  2. Однофазный, коммутируемая линия = белый
  3. Трехфазный, линия 1 ( L1) = красный
  4. Трехфазный, линия 2 (L2) = белый
  5. Трехфазный, линия 3 (L3) = синий
  6. Нейтраль (N) = черный, голубой
  7. Защитное заземление (PE) = зеленый, неизолированный медь (без изоляции), с зелено-желтыми полосами (многожильный провод)

Цветовой код провода для Китая

В Китае (КНР) используются следующие стандартные цветовые коды проводки для гибких и фиксированных кабелей.

Гибкий кабель

Цветовые коды проводов этой категории — это удлинитель, кабель питания и цвет проводки ламповых шнуров:

  1. Линия (L) = желтый, зеленый, красный
  2. Нейтраль (N) = черный, синий
  3. Защитное заземление (PE) = зелено-желтая полоска.

Фиксированный кабель

Цветовые коды проводов этой категории представляют собой трехфазные цветные диаграммы, весь кабель за стеной, в стене или на стене.

  1. Три фазы, линия 1 (L1) = желтый
  2. Три фазы, линия 2 (L2) = зеленый
  3. Три фазы, линия 3 (L3) = красный
  4. Нейтраль (N) = черный, синий
  5. Защитное заземление (PE) = зелено-желтая полоса

Бразилия Цветовой код провода

В Бразилии используются цветовые коды проводки, соответствующие стандарту ABNT NBR 5410: 2004 6.1.5 для гибкого кабеля и фиксированного кабеля следующим образом.

Гибкий кабель

Цветовые коды проводов из этой категории: удлинитель, кабель питания и шнуры лампы.Цвет проводки:

  1. Линия (L) = любой цвет, кроме зеленого и зелено-желтого с полосами, желтый цвет запрещен, если используется зеленая или желто-зеленая полоса, синий можно использовать при отсутствии нейтрального кабеля.
  2. Нейтраль (N) = голубой
  3. Защитное заземление (PE) = зеленый, с зелено-желтой полосой.

Фиксированный кабель

Цветовые коды проводов этой категории представляют собой трехфазные цветные диаграммы, весь кабель за стеной, в стене или на стене.

  1. Три фазы, линия 1 (L1) = черный
  2. Три фазы, линия 2 (L2) = белый
  3. Три фазы, линия 3 (L3) = красный
  4. Нейтраль (N) = голубой
  5. Защитное заземление (PE) = зеленый, с зелено-желтой полосой

Южная Африка Цветовые коды проводов

В Южной Африке используются следующие стандартные цветовые коды проводки для гибких и фиксированных кабелей.

Гибкий кабель

Цветовые коды проводов этой категории — это цвет проводки удлинителя, кабеля питания и шнуров лампы. Южная Африка использует этот IEC 60446 (Международная электротехническая комиссия) для гибкого кабеля:

  1. Однофазный, Линия (L) = коричневый
  2. Трехфазный, Линия 1 (L1) = коричневый
  3. Трехфазный, Линия 2 (L2) = черный
  4. Трехфазный, Линия 3 (L3) = серый
  5. Нейтраль (N) = синий
  6. Защитное заземление (PE) = желто-зеленый

Фиксированный кабель

Цветовые коды проводов этой категории являются всеми кабеля за стеной, в стене или на стене.

  1. Трехфазный, линия 1 (L1) = красный или желтый
  2. Трехфазный, линия 2 (L2) = белый или синий
  3. Нейтраль (N) = черный
  4. Защитное заземление (PE) = зелено-желтая полоска

Индия Цветовые коды проводов

В Индии используется этот стандарт для цветовых кодов проводов. Цвета и метки можно увидеть ниже:

  1. Однофазный, Линия (L) = красный
  2. Трехфазный, Линия 1 (L1) = красный
  3. Трехфазный, Линия 2 (L2) = желтый
  4. Трехфазный , Линия 3 (L3) = синий
  5. Нейтраль (N) = черный
  6. Защитное заземление (PE) = зелено-желтая полоса

Из приведенного выше списка мы можем сделать вывод, что:

  1. Для однофазной системы мы найдем :
    • Положительный = красный
    • Отрицательный = черный
  1. Для трехфазной системы мы найдем:
    • Положительный = красный, желтый, синий
    • Нейтральный = черный

Индонезия Цветовые коды проводов

Индонезия использует стандарт цветовых кодов проводки из PUIL 2011 (Persyaratan Umum Instalasi Listrik), адаптированный из IEC 60446, следующим образом:

  1. Однофазный, Линия (L) = коричневый, серый
  2. Трехфазный, Линия 1 (L1) = коричневый
  3. Трехфазный, L ine 2 (L2) = черный
  4. Трехфазный, Линия 2 (L3) = серый
  5. Нейтраль (N) = синий
  6. Защитное заземление (PE) = зелено-желтый

Из приведенного выше списка мы можем сделать вывод, что:

  1. Для однофазной системы мы найдем:
    • Положительный = коричневый, серый
    • Отрицательный = синий
  2. Для трехфазной системы мы найдем:
    • Положительный = коричневый, черный, серый
    • Нейтральный = синий

Цветовые коды проводов постоянного тока

Существуют также цветовые коды проводов для питания постоянного тока, но мы рассмотрим только стандарты NEC и IEC, поскольку они используются чаще.Они включают в себя цветовую маркировку проводов 5 В, 12 В, 24 В или даже выше.

NEC — Цветовые коды проводов постоянного тока

  • Двухпроводный незаземленный
    • Положительный (L +) = красный
    • Отрицательный (L-) = черный
    • Защитное заземление (PE) = неизолированная медь, зеленый, зеленый- желтый
  • Двухпроводное заземление
    • Положительный (L +) = красный
    • Нейтральный (N) = белый
    • Отрицательный (L-) = черный
    • Защитное заземление (PE) = неизолированная медь, зеленый, желто-зеленый
  • Трехпроводное заземление
    • Положительный (L +) = красный
    • Нейтраль (N) с отводом по центру = белый
    • Отрицательный (L-) = черный
    • Защитное заземление (PE) = неизолированная медь, зеленый, зелено-желтый

IEC — цветовая кодировка проводов постоянного тока

  • Двухпроводный незаземленный
    • Положительный (L +) = коричневый
    • Отрицательный (L-) = серый
    • Защитное заземление (PE) = зеленый, желтый
  • Двухпроводное заземление 900 42
  • Положительный (L +) = коричневый
  • Нейтральный (N) = синий
  • Отрицательный (L-) = серый
  • Защитное заземление (PE) = зеленый, желтый
  • Трехпроводный заземленный
    • Положительный (L +) = коричневый
    • Нейтраль (N) с отводом по центру = синий
    • Отрицательный (L-) = серый
    • Защитное заземление (PE) = зеленый, желтый
  • Заключение

    Из приведенных выше данных можно сделать вывод, что :

    • Цветовые коды проводки для каждого региона уникальны от одного к другому, за исключением США и Канады.
    • Указанный выше цвет является новейшим цветовым кодом проводки, используемым в каждом регионе.
    • Возможно, вы захотите сделать запись для предыдущих версий стандартных цветовых кодов проводки для большей безопасности.

    Часто задаваемые вопросы

    1. Черный провод — отрицательный или положительный?

    В Европе, Великобритании, США, Канаде, Южной Африке и Бразилии он используется для трехфазных положительных линий. В Австралии, Новой Зеландии, Индии и Китае он используется для нейтрального или отрицательного кабеля.

    2.Какие синие и коричневые провода?

    Синий используется для нейтрального провода в Великобритании, Европе, Австралии, Новой Зеландии, Китае, Бразилии и Южной Африке. Он используется для положительного провода в США (120, 208, 240 В), Канаде (неизолированная система) и Индии.

    Коричневый используется для положительного провода в Великобритании, Европе, США (277, 480 В), Канаде (изолированная система), Австралии, Новой Зеландии и Южной Африке.

    3. Красный провод положительный.

    Красный используется для положительного провода в США (120, 208, 240 В и постоянное напряжение), Канаде (240 В и неизолированная система), Австралии и Новой Зеландии, Китае, Бразилии, юге Африка и Индия.

    4. Для чего нужен оранжевый электрический провод?

    Оранжевый используется для плюсового провода в США (277 и 480 В) и Канаде (изолированная система).

    5. Чёрно-красный провод положительный или отрицательный?

    Для цепи постоянного тока красный используется для положительного провода (+), а черный — для отрицательного провода (-).

    6. Зачищенный провод горячий или нейтральный?

    Во многих странах полосатый провод используется для нейтрали или защитного заземления.

    7. Какой положительный провод черный или белый?

    Когда есть только черный или белый провод, черный провод является горячим или положительным, а белый — нейтральным.

    Цветовые коды проводки — коды США, Великобритании, Европы и Канады, когда применять

    Цветовые коды проводки, используемые для электропроводки, имеют особое значение с разными цветами для разных типов и целей цепей. Электрики и подрядчики понимают эти правила. Тем, кто хочет учиться, простое руководство может помочь понять их значение. В этом посте будет обсуждаться, что такое цветовые коды проводки, региональные цветовые коды проводки в США, Великобритании, Европе и Канаде и когда мы должны применять эти коды.

    Какие цветовые коды проводки

    Каждый цвет, используемый для электропроводки, говорит нам о типе и назначении провода. Это стандартизация, которой придерживаются в регионах для лучшего понимания и возможности отслеживания. В некоторых странах соответствующий руководящий орган определяет все допустимые цвета проводки, но в других требуется, чтобы только несколько конкретных типов проводки имели определенные цвета.

    Следовательно, значение любого данного цвета провода может варьироваться от страны к стране.Но вот полезное руководство о значении разных цветов, используемых в разных частях света для распространенных типов электропроводки переменного тока.

    Рис. 1 — Цветовые коды проводки

    Цветовые коды проводки в Соединенных Штатах Америки (США)

    Американские электрические подрядчики и электрики должны соблюдать Национальный электрический кодекс (NEC) в отношении цветовой кодировки проводов. Обычно они используются для силовых проводов в «ответвленных цепях».

    NEC определяет белый или серый цвет для нейтрального провода и зеленый / зеленый с желтой полосой / голой медью для заземляющего провода. Любые другие цвета, кроме этих, могут использоваться для других линий электропередачи. Однако в соответствии с местной практикой стандартные цветовые коды проводки можно разделить на две основные категории. Это:

    • Цветовые коды проводов в США для источника питания переменного тока
    • Цветовые коды проводов в США для источника питания постоянного тока

    Цветовые коды проводов в США для источника питания переменного тока

    Цветовые коды проводов, используемые в США для источника питания переменного тока, можно разделить на три подпункта. -категории в зависимости от характера и диапазона питания переменного тока.Это:

    • Цветовые коды проводов переменного тока 120/208/240 В
    • Цветовые коды проводов переменного тока 277/480 В
    • Цветовые коды проводов постоянного тока
    Цветовые коды проводов переменного тока 120/208/240 В в США

    Эти диапазоны переменного тока в основном используются в домашних и офисных помещениях. Цветовые коды проводов для этой категории следующие:

    • Однофазный, линейный (горячий) — черный или красный
    • 3 фазы, фаза 1 — черный
    • 3 фазы, фаза 2 — красный
    • 3 фазы, фаза 3 — Синий
    • Нейтраль — Белый
    • Заземление — Зеленый, зеленый с желтой полосой или неизолированный провод

    Рис.2 — Цветовые коды проводки переменного тока 120/208/240 В в США

    Цветовые коды проводки переменного тока 277/480 В в США

    Они обычно встречаются в промышленных двигателях и оборудовании. Цветовые коды:

    • 3 фазы, фаза 1 — коричневый
    • 3 фазы, фаза 2 — оранжевый
    • 3 фазы, фаза 3 — желтый
    • Нейтраль — серый
    • Земля — ​​зеленый, зеленый с желтой полосой или Оголенный провод

    Рис.3 — Цветовые коды проводки переменного тока 277/480 В в США

    Цветовые коды проводки в США для источника постоянного тока

    В солнечных энергетических системах и во многих аккумуляторных системах используется питание постоянного тока вместо переменного тока (переменное Текущий).NEC США определяет зеленый / зеленый с желтой полосой / голой медью для заземляющего провода. Любые другие цвета, кроме этих, могут использоваться для других линий электропередачи. Однако, согласно местной практике, стандартные цветовые коды проводов следующие:

    2 провода, незаземленное питание постоянного тока

    • Положительный (+ ve) — Красный
    • Отрицательный (-ve) — Черный

    2 провода Заземленный источник постоянного тока

    • Положительный (+ ve) отрицательной (-ve) заземленной цепи — красный
    • Отрицательный (-ve) отрицательный (-ve) заземленная цепь — белый
    • Положительный (+ ve) положительный (+ ve) заземленная цепь — Белый
    • Отрицательный (-ve) положительный (+ ve) заземленная цепь — Черный

    3-проводной заземленный источник постоянного тока

    • Положительный (+ ve) — Красный
    • Средний провод (центральный отвод ) — Белый
    • Отрицательный (-ve) — Черный

    Общий

    Земля — ​​зеленый, зеленый с желтой полосой или оголенный провод

    Рис.4 — Цветовые коды проводки питания постоянного тока в США

    Цветовые коды проводки в Европе, включая Великобританию (IEC)

    Большинство европейских стран, включая Соединенное Королевство, в настоящее время следуют цветовым соглашениям для ответвленных цепей переменного тока, установленным International Electro- техническая комиссия (МЭК). В большинстве европейских стран используется цветовой код проводов, установленный МЭК. Первоначально опубликованный как IEC 60446, этот стандарт был включен в IEC 60445 в 2010 году. Цветовые коды проводов согласно IEC можно разделить на следующие две категории:

    • Цветовые коды проводов в Европе (IEC) для источника питания переменного тока
    • Цветовые коды проводов в Европе (IEC) для источника питания постоянного тока

    Цветовые коды проводки в Европе (IEC) для источника питания переменного тока

    Цветовые коды проводов в Европе (IEC) для источника питания переменного тока следующие:

    • Однофазный, линейный (горячий) — Коричневый
    • 3 фазы, линия 1 — коричневый
    • 3 фазы, линия 2 — черный
    • 3 фазы, линия 3 — серый
    • Нейтраль — синий
    • Земля — ​​зеленый с желтой полосой

    Рис.5 — Цветовые коды проводки источника переменного тока в Европе (IEC)

    Цветовые коды проводки в Европе (IEC) для источника постоянного тока

    Европейские (IEC) цветовые коды проводов для источника постоянного тока следующие:

    2-проводный незаземленный источник постоянного тока

    • Положительный (+ ve) — Коричневый
    • Отрицательный (-ve) — Серый

    2-проводной заземленный источник питания постоянного тока

    • Положительный (+ ve) отрицательной (-ve) заземленной цепи — Коричневый
    • Отрицательный (-ve) отрицательный (-ve) заземленная цепь — синий
    • Положительный (+ ve) положительный (+ ve) заземленная цепь — синий
    • Отрицательный (-ve) положительный (+ ve) заземленная цепь — серый

    3-проводной заземленный источник питания постоянного тока

    • Положительный (+ ve) — коричневый
    • Средний провод (центральный ответвитель) — синий
    • Отрицательный (-ve) — серый

    Общий

    Земля — ​​зеленый с Желтая полоса

    Рис.6 — Цветовые коды проводки в Европе (IEC) для источника постоянного тока

    Цветовые коды проводки в Канаде

    Канадские электрические правила (CEC) регулируют цветовую кодировку электрических проводов в Канаде. Цветовой код кабеля питания переменного тока почти аналогичен коду, используемому в США, за исключением того, что на проводе заземления не используется оголенная медь. В Канаде действуют следующие требования к цветовым кодам проводов:

    • Однофазный, линейный (горячий) — черный или красный
    • 3 фазы, фаза 1 — красный
    • 3 фазы, фаза 2 — черный
    • 3 фазы, фаза 3 — Синий
    • Нейтраль — Белый
    • Земля — ​​Зеленый или зеленый с желтой полосой

    Рис.7 — Цветовые коды проводки в Канаде

    Когда применять цветовые коды проводки к проводу

    Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции другого цвета. Если кабели больше # 6 AWG, они обычно покрываются черной изоляцией. Во время установки следует добавить цветовую кодировку с помощью цветных изоляционных лент, обернув их вокруг провода. Другой способ сделать это — использовать этикетки или цветные термоусадочные трубки.

    Австралийский стандарт трехфазного цветового кода

    Похоже, это новые стандарты цвета для оборудования, основанные на последних национальных электрических стандартах с 2010 по 2017 год. Я подтвердил, что они точны.

    Новый цветовой код кабеля для трехфазного кабеля

    • Этап 1 — Коричневый
    • Этап 2 — Черный
    • Этап 3 — Серый
    • Нейтральный — Голубой
    • Земля — ​​зеленый / желтый


    FWIW

    Стандартные цвета для трехфазной проводки:

    • Фазы: красный, белый, (темный) синий
    • Нейтральный: черный
    • Земля: зеленый / желтый

    Например, любой трехжильный (3C + E) или четырехжильный (4C + E) кабель питания, купленный в Австралии, будет соответствовать вышеуказанным цветовым кодам.

    Эти цвета настоятельно рекомендуются, но не являются обязательными.

    1. Внутренняя проводка оборудования может иметь европейские цветовые коды (коричневый, серый, черный, синий) — это допускается AS 3000.

    2. Проводка может вообще не иметь цветового кода. Например, вся проводка может быть серой, с проводами, обозначенными номерами или этикетками — это также допускается AS 3000. Немецкое оборудование, в частности, часто бывает таким — непонятная коллекция серых спагетти.

    Следовательно, написание спецификации, согласно которой «все цвета проводки должны соответствовать AS 3000», является довольно слабой спецификацией. Лучше указать, что трехфазные силовые цепи должны быть идентифицированы по цветам, а допустимые цвета — красный, белый и темно-синий для фазных проводов, черный для нейтрали и зеленый / желтый для заземления.


    Для однофазной проводки я видел как а) красный активный / черный нейтральный, и б) коричневый активный, голубой нейтральный (европейский стиль.) AS 3000 допускает оба варианта — при условии, что вы не смешиваете две цветовые схемы в одной установке.


    Соответствующие цитаты Из AS3000: 2007 + A2 Правила подключения :

      3.8 ИДЕНТИФИКАЦИЯ

    3.8.1 Общие

    Проводники монтажной проводки должны быть четко обозначены для обозначения
    их предполагаемая функция как активная, нейтральная, заземляющая или эквипотенциальная
    соединительные проводники.

    Если идентификация достигается по цвету жилы
    утеплитель, цвета указаны в таблице 3.4 должны использоваться.

    Провода с зеленым, желтым или желто-зеленым сочетанием цветов
    изоляция или оболочка не должны использоваться в качестве активных или нейтральных проводников в
    монтаж проводки.

    ПРИМЕЧАНИЯ:
    1 Исключения и особые применения цветов указаны в пункте 3.8.3.

    2 Внутренняя проводка оборудования не рассматривается как монтажная проводка, но может быть
      в соответствии с конкретными стандартами оборудования.

    3 Электропроводка распределительного щита не рассматривается как монтажная проводка, но
      Серия AS / NZS 3439 ограничивает комбинацию зеленого / желтого цветов
      идентификация заземляющих проводов.ТАБЛИЦА 3.4
    ЦВЕТ ПРОВОДНИКА ДЛЯ МОНТАЖНОЙ ПРОВОДКИ
    + ----------------------- + ------------------------- -------------- +
    | Функция | Цвет изоляции |
    + ----------------------- + ------------------------- -------------- +
    | Защитное заземление | Зеленый / желтый |
    + ----------------------- + ------------------------- -------------- +
    | Эквипотенциальное соединение | Зеленый / желтый |
    + ----------------------- + ------------------------- -------------- +
    | Нейтральный | Черный или голубой |
    + ----------------------- + ------------------------- -------------- +
    | Активный | Любой цвет кроме зеленого, желтого, |
    | | зеленый / желтый, черный или голубой |
    + ----------------------- + ------------------------- -------------- +

    ПРИМЕЧАНИЯ:

    1 При использовании зеленого / желтого цвета один цвет должен покрывать не менее 30% и
      не более 70% площади поверхности, при этом другой цвет покрывает
      остальная часть поверхности.2 Рекомендуемые цвета для активных веществ:
      а) красный или коричневый - однофазный; или
      (b) Красный, белый или темно-синий для многофазности.

    3 Если для обозначения жил кабеля используются цвета, кабель AS / NZS
      идентификационные цвета и европейские идентификационные цвета кабеля не должны быть
      объединены в одном монтажном шкафу или в одном многожильном кабеле.

    ... [отрывок] ....


    3.8.3.2 Активный и нейтральный проводники

    Активный или нейтральный провод не обязательно окрашивать в соответствии с
    цвета, разрешенные Таблицей 3.4 где -

    (а) изолированные жилы в многожильном гибком кабеле имеют каждую жилу
        четко идентифицируемый с помощью нумерации, букв или эквивалента
        средства; или

    (б) жилы гибких шнуров и кабелей идентифицируются альтернативными
        цвета в соответствии с п. 3.8.3.3; или

    (c) изолированные воздушные проводники идентифицируются рядом небольших
        продольные ребра по окружности, нейтральный проводник должен
        быть идентифицированным несколькими продольными ребрами, равномерно расположенными вокруг
        по всей окружности и длине проводника, что четко
        отличить его от других проводников.

    На основании моих веб-исследований выяснилось, что Австралия следует стандарту AS / NZS 3000. Если вам нужен абсолютно авторитетный документ, вам придется приобрести последнюю версию этого стандарта или найти место (возможно, библиотеку), где вы можете просмотрите это. В этом стандарте рекомендуется, чтобы трехфазные цвета, используемые в здании, были красным / белым / темно-синим. Это не обязательно. Это просто предлагается. Для фазных проводов запрещено использовать ряд цветов.

    Нейтраль может быть голубым или черным.Но поскольку один из предлагаемых цветов фазовых проводов — темно-синий, кажется, что черный — лучший выбор для нейтрали. Земля может быть зеленой или зеленой с желтым.

    Однако Европа следует IEC 60446. В этом стандарте используется схема серый / черный / коричневый. Судя по всему, AS / NZS 3000 также позволяет использовать цветовой код ЕС. Некоторые веб-сайты говорят, что цветовой код IEC 60446 действительно рекомендуется или требуется для ОБОРУДОВАНИЯ, продаваемого в Австралии.

    Итак, я бы сказал, что если ваш продукт может продаваться на двух рынках в странах ЕС, вам следует рассмотреть возможность использования цветовых кодов ЕС.Австралийские электрики, вероятно, знакомы с этим, и это «законно» в Австралии. Но другой цветовой код может вызвать проблемы на рынке ЕС.

    Основной источник — Википедия: https://en.wikipedia.org/wiki/Electrical_wiring

    u v w фазовые цвета

    перейти к содержанию Затем U-V-W и X-Y-Z использовались для обозначения соединений с обмотками двигателей, генераторов и т. Д. Буквы и числа используются следующим образом. В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих.Мы ищем кандидатов высшего уровня с исследовательскими интересами в широкой области беспроводной связи и систем будущего поколения. Аналогичным образом, для фазы 3, W —— Z. Существует широкий открытый диапазон матовых и глянцевых лаков, различных цветных чернил и уникальных предметов, таких как термохромные чернила (которые меняют цвет с цветного на прозрачный при повышении температуры). все пиксели к основным аддитивным цветам (красный,… UVW и XYZ затем использовались для обозначения соединений с обмотками двигателей, генераторов и т. д.Великобритания, AC: Соединенное Королевство теперь следует цветовым кодам проводки IEC AC. Трехфазное электричество по своей природе является более плавной формой электричества, чем однофазное или двухфазное. Использование незаземленной системы не рекомендуется из соображений безопасности. / A 200 100 с Рисунок 2.16. T8 – Красный. Ищу инженера по электрическим системам для участия в разработке систем от ручного до крупногабаритного сельскохозяйственного оборудования. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире.Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты». Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, значение 0. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Синий, который раньше использовался как фазовый цвет, теперь является нейтральным. Трехфазный цветовой код. В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством, таким как автоматический выключатель, и нагрузкой (например, прибором).Обсуждение в «Обсуждении электриков» началось Фрером 7 августа 2004 г. Эти обозначения взяты из старого континентального стандарта, восходящего к ранним дням создания трехфазного оборудования. 1 W V U 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 Z Y X1 0 0 a b c a b c Именно эта более стабильная электрическая мощность позволяет машинам работать более эффективно и служить на много лет дольше, чем их относительные машины, работающие на других фазах. Некоторые двигатели делают доступным центральный кран. Цветность обычно представлена ​​в виде двух цветоразностных составляющих: U = B ′ — Y ′ (синий — яркость) и V = R ′ — Y ′ (красный — яркость).США, AC: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления. В фиксированной проводке сине-коричневая схема встречается только в более новых (после 2004 г.) установках, а старая красно-черная схема IEE, вероятно, будет встречаться в существующих установках еще много десятилетий. МЭК приняла процедуру определения соединений трехфазной обмотки. T3 – оранжевый. Таким образом, для конфигурации генератора звезды, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W.Опубликованный в соответствии с условиями и положениями, Самая значительная кибератака в истории вызывает вопросы о безопасности цепочки поставок, прогнозировании деградации батареи с помощью программных алгоритмов Trinket M0 и Python, улучшенных измерениях фазового шума ЦАП, позволяющих использовать приложения DDS со сверхнизким фазовым шумом, введение в аналоговые и Цифровая электроника: Положительная (отрицательная заземленная) цепь, Отрицательная (отрицательная заземленная) цепь, Положительная (положительно заземленная) цепь, Отрицательная (положительно заземленная) цепь.Фреймворк для настольных и мобильных игр HTML5. Быстрая, бесплатная и увлекательная среда с открытым исходным кодом для браузерных игр на Canvas и WebGL. Клеммы высокого напряжения (HV) имеют заглавные буквы, например а-б-в, р-у-б, у-в-ш, l1-l2-l3. Это не аббревиатура, а три последовательные буквы. Старый австралийский цветовой код — Однофазный. Идеально подходит для демонстрации или как что-то прекрасное, чтобы взять с собой домой. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Прочие и общие технические обсуждения, Позиция факультета беспроводной связи.FuseTalk Standard Edition v3.2 — © 1999-2021 FuseTalk Inc. Все права защищены. Цветность (цветность или для краткости C) — это сигнал, используемый в видеосистемах для передачи информации о цвете изображения отдельно от сопровождающего сигнала яркости (или для краткости Y ‘). б. Ротационные серводвигатели без рамы (без кожуха) часто имеют положительное направление фазирования: направлено по часовой стрелке. В других юрисдикциях так кодифицированы только некоторые цвета проводов. Старый австралийский цветовой код — многофазный. Этот голосовой эпизод с физическим артикулом является управляемым.. Мотив: Lista modificata numerose volte (anche e soprattutto da IP) semper senza uno straccio di fonti, andrebbero controllati non solo i colori che non hanno una voce (che non sianoventionati) ma anche se l’accoppiamento colore-codice è… Каждый заводной имеет начало под номером 1 и финиш под номером 2. Таким образом, если чередование фаз объекта RST, то U на R, V на S и W… w, n Примечание: пожалуйста, обратитесь к раскладке материалов для цветов дверей 1m ml w, w, mw , «cha sas s hare o 19} 200 общий 124 o ae 01 13-14 105, = tree t iii ini uw, 163 mi» m участок 150 участок 151 участок 152 участок 153 участок 154 участок 155 участок 154 участок 157 участок 158 участок 159 участок 172 участок 171 участок 170 участок 169 участок 168 участок 167 участок 166 участок 165 участок 196 v, v, у меня есть четырехжильный кабель с коричневыми, синими и черными проводами (плюс, конечно, зеленый / желтый) для земли.Удивительно, но в США нет стандартного цветового кода для силовых проводов, только они должны быть идентифицированы на каждом выводе. 3 Если для обозначения жил кабеля используются цвета, идентификационные цвета кабеля AS / NZS и европейские идентификационные цвета кабеля не должны сочетаться в одном корпусе электропроводки или в одном и том же многожильном кабеле. Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице. Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока.Фаза 1 — Красный Фаза 2 — Белый Фаза 3 — Темно-синий нейтраль — Черноземля — ​​Зеленый. В трехфазном генераторе есть три обмотки, обычно обозначаемые как A-B-C, R-S-T или U-V-W. U V W V Center I ph Для обнаружения перехода через нуль BEMF необходимо знать напряжение центрального отвода. В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Защитное заземление — зеленое или зеленое с желтой полосой. Электротехническая промышленность приняла стандарт для низкого и высокого напряжения для идентификации как; Низкое напряжение — 12/240, 208/120 — черный, красный, синий. По этому условию мы будем называть 3 фазы: U, V и W.Таким образом, вращение вала по часовой стрелке (если смотреть на торцевую муфту крутящего момента) определяется следующим образом: фаза U опережает фазу V на 120 градусов, фаза V опережает фазу W на 120 градусов и так далее. Это единственные конкретные цветовые коды, указанные в электрическом коде. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий — красным. Трехфазный цветовой код. Трехфазная обмотка с двумя сторонами катушки на полюс и фазу. Выбор букв и цифр, как правило, является национальным предпочтением, см. Таблицу ниже для практического руководства: 3-фазные системы 208/120 В Черный, Красный, Синий, Белый A, B, C, N 480 277 В 3-фазные системы Коричневый, Оранжевый, желтый, белый (или серый) A, B, C, N Вышеупомянутое обычно используется в коммерческих зданиях, где цепи проходят в кабелепроводах, и там могут быть свисающие провода, на которых нет ничего, кроме цвета для идентификации.Они обычно встречаются дома и в офисе. Однако код указывает, что проводники должны быть идентифицированы по фазе и напряжению. Монтажная проводка, также известная как проводка в здании, предназначена для таких вещей, как проводка за точками питания и стенами. На некоторых трехфазных двигателях вы также можете найти катушки U-V-W и X-Y-Z. Великобритания изменила цветовые коды через три десятилетия после большинства других европейских стран, поскольку в 1977 году изменение нейтральных и фазовых цветов не было сочтено IEE безопасным. Чередование фаз (или последовательность фаз) описывает порядок (A-B-C, R-S-T или U-V-W) фазных напряжений на выходных клеммах трехфазного генератора.И тогда они будут использовать T1, T2, T3 в качестве клемм нагрузки. IEE до 1977 г. Поскольку серый цвет не кажется «занятым» другим определением, а в связанном источнике говорится, что цвета фаз не определены, должно быть много кабелей, которые подходят для этого (зеленый или зеленый / желтый только для PE, белый только для N). / A 200 100 с Рисунок 2.16. Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Активный — красный нейтраль — черная земля — ​​зеленый. Запускает blendVividLight на исходный цвет и цвет фона.В результате с 2006 года международная стандартная сине-коричневая схема используется в большинстве устройств. См. Таблицу ниже. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. Слава Т5 – Черный. Параметры: Имя Тип Описание; r1: number: значение красного цвета от 0 до 0xFF (255). Следовательно, все смешанные пиксели имеют значения красного, зеленого и синего каналов, равные 0 или 255. WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZYX RTP C = PW 1 WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZY X1 0 0 abc мы можем сразу записать первый столбец RT (который является первой строкой R).Существует множество стандартов идентификации электропроводки, и большинство из них основано на цветовых кодах. В руководстве Graphic Products по цветам электропроводки вы узнаете, что означает каждый из различных цветов и каковы различные стандарты цветовой кодировки проводов. Горячие (активные) провода могут быть любого другого цвета, кроме этих. Цветовые коды электропроводки США. Эти три фазы называются Line 1-Line 2-Line 3 или U-V-W. Нейтраль — белая, горячие (активные или активные) однофазные провода — черные, а в случае второй активной — красный.Это одно из многих условных обозначений, используемых для обозначения трехфазных проводов и подразумевающих последовательность чередования. Слоты на полюс и на фазу q = 2. Коричневый и серый цвета могут использоваться для обозначения конкретных цепей. Первая головная буква начала гнезда U — (конец гнезда) (один полюс на север) присоединиться к концу — X терминал (один полюс на юг) фаза 1, северный полюс и южный полюс 180 ° эл. b1: number: значение синего цвета, от 0 до g1: number: значение зеленого цвета, от 0 до 0xFF (255). Маркировка клемм MG 1-2.41 по цвету.Фаза 1: Красный: Коричневый: Черный: Фаза 2: Желтый: Черный: Красный: Фаза 3: Синий: Серый: Синий: Нейтральный: Черный: Синий: Белый или Серый В других частях мира терминалы были помечены R, S, T и U, V, W. В настоящее время распространена схема двойной нумерации L1 / 1, L2 / 3, L3 / 5 и T1 / 2, T2 / 4 и T3 / 6. RST — это старое немецкое соглашение об именах для L1-L2-L3. Обсуждение в «Разговоре электриков» начато Фрером 7 августа 2004 г. Однофазные цепи Черный, Белый, Красный L1, N, L2. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы e.грамм. IEC, DC: Электроустановки постоянного тока, например, солнечные электростанции и компьютерные центры обработки данных, используют цветовую кодировку, соответствующую стандартам переменного тока. Я только что посмотрел на генераторную установку, и шины в клеммной коробке помечены U, V, W в соответствии с IEC 60034-8 «Маркировка клемм и направление вращения» (пришлось искать это вверх, потому что сначала я подумал, что это неправильно и должно было быть L1, L2, L3: — /). то же для токов I1, I2, I3. Раскрашивание по фонемам — это интересный способ оценить навыки ваших детей по распознаванию цветов, букв и звуков, пока они тренируют мелкую моторику.Черный цвет, который раньше использовался как нейтральный, теперь указывает на фазу. U V W — это A B C или R Y B, или R S T, или L1 L2 L3. Независимо от обозначения, чередование фаз или последовательность фаз указывают последовательность, при которой каждая фаза достигает своего пикового напряжения. Цвета проводов переменного тока 120/208/240 Вольт. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Страница 1 из 2 1 2 Далее> Frere New Member. Узнать больше. США, AC: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Черно-фазовый цвет для обычных однофазных цепей. U, V и W относятся к той части схемы подключения, где оборудование подключено к трехфазной нагрузке. IET Services Limited зарегистрирована в Англии, зарегистрированный офис Savoy Place, Лондон, WC2R 0BL Регистрационный номер 9, IET Services Limited торгуется как дочерняя компания Института инженерии и технологий, которая зарегистрирована как благотворительная организация в Англии и Уэльсе (№ 211014). и Шотландия (№ SC038698).В других случаях его можно восстановить по фазным напряжениям. однажды я заметил на этикетке генератора U V W eq L3 L2 L1 или T S R, но это был особый случай (я думаю, что это был синхронизирующий двигатель, используемый в качестве генератора). Таким образом, для конфигурации генератора звезды, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W. По крайней мере, в немецкоязычной Европе (gn / ye, br,… на счетчиках также используются надписи V1, V2, V3 и Vn или Vref.Хотели бы вы присоединиться к нашей команде энергетических услуг, чтобы помочь нам в обеспечении устойчивости энергетики в компании и в нашей клиентской базе? Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. 2 Рекомендуемые цвета для активных веществ: (a) красный или коричневый для однофазных; или (b) красный, белый или темно-синий для многофазности. Страница 1 из 2 1 2 Далее> Frere New Member.Запускает blendVividLight на исходный цвет и цвет фона. Рекомендации в таблице ниже принадлежат Wiles. = + 39 Цветовое пространство L * u * v * (также называемое пространством CIELUV) является одним из однородных цветовых пространств, определенных CIE в 1976 году. T2 – White. Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. На контакторах двигателей производители в США обычно обозначают свои входные соединения как L1, L2, L3. Трехфазные линии — красная, черная и синяя.Количество слотов на полюс и фазу q = 2. Когда однофазные двигатели используют цвета выводов вместо буквенных и цифровых обозначений для обозначения выводов, их цвет определяется следующим образом: * T1 – Синий. Он не дает рекомендаций относительно цветов незаземленной системы питания. Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах.Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой. Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз. T4 – желтый. Отдельные обмотки были от U до X, от V до Y и от W до Z. Три фазы источника переменного тока обычно обозначаются как ABC, UVW, abc, RST или просто 1-2-3 с использованием в разных странах. и географические районы. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.Я не видел этого раньше и задавался вопросом, знает ли кто-нибудь стандарт, из которого это произошло? Они перечислены в таблице ниже. Отдельные обмотки были U к X, V к Y и W к Z. Мне нужно подключить трехфазный двигатель (конфигурация Delta). Защитное заземление должно быть оголенным, с зелеными или зелено-желтыми полосами. У меня есть четырехжильный кабель с коричневым, синим и черным проводами (плюс, конечно, зеленый / желтый) для заземления. В Соединенных Штатах следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или прибором).Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, то значение 0. давайте обсудим несколько цветов (белый, зеленый, синий, красный, желтый), нанесенных на броню солдата-клона фазы 1 в Войнах клонов (это BACK BABY !!! помечены R, S, T вместо L1, L2, L3. Это изменяет все пиксели на основные аддитивные цвета (красный,… Интерполирует два заданных цвета на основе предоставленных свойств step и currentStep. U и V (без W) представляют мощность, когда она подключена к части оборудования, например к двигателю, в однофазной системе.Канада: электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс). Фаза 2 аналогична фазе 1, V head start —— Y end head. Серия UV-COLOR состоит из продуктов, не содержащих растворителей, которым требуется УФ-облучение для закрепления чернил на подложке для печати. С Уважением. Следовательно, все смешанные пиксели имеют значения канала красного, зеленого и синего цвета, равные 0 или 255. Питание постоянного тока США: Национальный электрический кодекс США (как для переменного, так и постоянного тока) требует, чтобы заземленный нейтральный проводник в энергосистеме был белым или серым. . Определение фазы цвета, генетически контролируемое изменение цвета кожи, шкуры или оперения животного.Значения L *, u * и v * вычисляются в соответствии с формулами ниже:: где Y: Трехцветное значение Y (также можно использовать трехцветное значение). Создайте его сейчас. Чередование фаз генератора должно соответствовать чередованию фаз установки. В этом случае местные обычаи диктуют «необязательные» цвета проводов. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook. У вас нет учетной записи AAC? Мне нужно подключить трехфазный двигатель (конфигурация Delta) a-b-c, r-y-b, u-v-w, l1-l2-l3. Например, двухполюсный трехфазный двигатель имеет 6 гнезд, по 3 катушки на гнездо и 6 выводов.© 2021 Институт инженерии и технологий. Рисунок 2.16 показывает, что чем выше коэффициент q (количество пазов на полюс и на фазу), тем более синусоидальным является токовая связь обмотки статора. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы, например Подтверждение правильного чередования фаз в 3-фазном электроснабжении.

    Определение цвета схемы в трехфазных панелях 120/208 вольт (или как я узнал Правило 6)

    W

    e в последнее время тянет много проводов.Каждая из двенадцати комнат, которые мы подключаем, имеет свою собственную схему, что означает, что цвета проводов различаются при каждом протягивании. Мой босс продолжал проверять меня, какой номер цепи мы использовали в конкретной комнате, а затем, если я правильно понял, какой цвет провода соответствовал этому номеру цепи.

    Цвета фаз и проводов цепи

    Это то, что я знаю точно: я еще ничего не знаю. Я был и потерялся, но я сделаю все возможное, чтобы объяснить, что я знаю, , , и как я выяснил, как узнать правильный цвет цепи.

    В коммерческих электрических системах на 120/208 вольт есть три фазы — A, B и C. Каждая фаза имеет один из трех цветов — черный, красный или синий. Фаза A — это цепи 1 и 2 (черные), фаза B — это цепи 3 и 4 (красные), фаза C — это цепи 5 и 6 (синие). Затем все начинается с фаз. Фаза A — это цепи 7 и 8 (черные) и далее по линии. Цепи фазы А всегда имеют черный провод. Цепи фазы B всегда имеют красный провод. Цепи фазы C — это всегда синий провод. Кажется, достаточно легко запомнить, правда? Не для меня, пока я не выучил «правило шести».

    Каждое число, кратное 6, всегда синее: 6, 12, 18, 24, 30, 36, 42, 48, 54, 60,… все синие контуры, как и числа прямо перед ними: 5, 11, 17, 23, 29, 35, 41, 47, 53, 59,… Необязательно запоминать эти нечетные числа, если вы помните числа, кратные 6. Если вы помните черный, красный, синий цветовой узор, тогда вы сможете вычислить другую схему. цветов путем нахождения ближайшего кратного 6 и возврата.

    Например, если вам нужно было протянуть провод для цепи 21, вы найдете ближайшее кратное 6, то есть 24.Поскольку 23 и 24 оба синие, это означает, что 21 и 22 оба красные, поэтому цветной провод, необходимый для установки цепи 21, красный.

    Мне пришлось написать для себя шпаргалку в записной книжке, которую я ношу с собой. Это действительно помогло мне представить, как будет выглядеть панель. Надеюсь, что-то из этого имеет смысл.

    Связанные

    Электрический кабель Схема подключения Цветовой код




    Найдите руководство по цветовым кодам электрических проводов: в этой статье описывается новая схема подключения переменного и постоянного тока с цветовыми кодами электрических кабелей в США, Великобритании, Канаде, Европе для однофазных или трехфазных устройств. В электротехнике разные провода имеют разные цветовые коды.Это позволяет легко различать и идентифицировать каждый провод. На схеме провод под напряжением имеет другой цвет, чем нейтральный провод и заземляющий провод. Это также полезно для разделения трех фаз для трехфазных соединений. И что самое главное, это полезно для безопасности. Свойства одного провода могут отличаться от свойств другого, а неправильная установка соединений может быть фатальной для персонала, обслуживающего эти соединения. Конвенция о цветовом кодировании в Европе отличается от таковой в США, Канаде, Великобритании и Австралии.

    Коды цветов электрических проводов в Европе:

    В Европе используемый стандарт установлен IEC (Международной электротехнической комиссией). Стандарт электропроводки изначально был опубликован как IEC 60446, но в 2010 году он был объединен с IEC 60445.
    — Для однофазной проводки в новом европейском цветовом коде используется
    • Коричневый цвет для кабеля под напряжением,
    • Синий цвет для нейтрального кабеля
    • Полосатый зеленый и желтый цвета для заземляющего кабеля.
    — Для трехфазных проводов цветовой код:
    • Коричневый цвет используется для линии 1,
    • Для строки 2 используется черный цвет
    • Для строки 3 использован серый цвет.
    Новый европейский цветовой код учитывает правильное чередование фаз. Новый стандарт был принят, чтобы люди не перепутали провод защитного заземления с другими электрическими проводами. Он также защищает людей, страдающих красно-зеленой дальтонизмом. В старом цветовом коде IEC все линии в трехфазном питании были черными или коричневыми, что вызывало такую ​​путаницу.

    Соединенное Королевство теперь использует новый формат цветового кода IEC. Великобритания использовала свой собственный цветовой код до 2004 года. В марте 2004 года Великобритания приняла цветовую кодировку IEC.

    Электрический кабель Схема подключения в США:

    В США доступны два цветовых кода для разных напряжений. Для однофазных 120/208/240 В кабель под напряжением отсутствует или красный, нейтральный кабель белого цвета, а защитное заземление может быть зеленого, неизолированного или с полосами зеленого и желтого цвета.Для трех фаз 120/208/240 В первая фаза окрашена в черный цвет, вторая фаза — в красный цвет, а третья фаза — в синий цвет.

    Для питания 277/480 В переменного тока нейтраль окрашена в серый цвет, а земля окрашена в зеленый, голый и полосатый зеленый и желтый цвета. Фаза 1 окрашена в коричневый цвет, фаза 2 — в оранжевый цвет, фаза 3 — в желтый цвет. Системы переменного тока 277/480 В обычно используются для промышленного оборудования и двигателей.

    Итог

    Следует соблюдать соглашение о цветовом коде для каждого региона.Это предотвратит поражение электрическим током из-за неправильной идентификации и неправильного подключения. Если вы столкнулись с путаницей проводов и вам нужно сделать или отремонтировать какую-то проводку, обратите внимание на цветную кодировку проводки в доме в этой стране.

    Цветовой код электрического кабеля

    UK, схема подключения:
    Соединенное Королевство и Европа используют одинаковую цветовую кодировку, в то время как в Соединенных Штатах существует свое собственное соглашение о цветовом кодировании. Индикаторы на панелях обычно используют такое же цветовое кодирование.Также следует отметить, что более старые соединения могут использовать разные цветовые коды. — однофазная проводка, цветовой код великобритании:
    • Коричневый цвет для однофазной
    • Синий цвет для нейтрального кабеля
    • Зеленый с желтой полосой для кабеля заземления.
    — трехфазные провода:
    • Фаза 1 — Коричневый
    • Этап 2 — Черный
    • Этап 3 — Серый

    Канадский электрический кабель Цветовой код Схема подключения:


    Однофазный канадский цветовой код
    • Однофазный 1 — черный или красный (2nd hOT)
    • Нейтраль — Белый провод
    • Земля — ​​зеленый с желтой полосой
    — Канадский цветовой код фазы дерева:
    • Фаза 1 — красный провод
    • Фаза 2 — Черный провод
    • Фаза 3 — Синий провод
    • Нейтраль — Белый провод
    • Земля — ​​зеленый с желтой полосой

    Цветовой код электрического кабеля

    Astralian, схема подключения:
    Австралийский монтажный кабель Цветовой код:



    Австралийский монтажный цветовой код проводки, однофазный
    • Активный или находящийся под напряжением — Красный провод
    • Нейтраль — черный провод
    • Земля — ​​зеленый / желтый
    Австралийская установка «Строительство» Электромонтаж, трехфазный
    • Этап 1 — красный
    • Фаза 2 — Белый
    • Этап 3 — Темно-синий
    • Нейтральный — черный
    • Земля — ​​зеленый / желтый
    Код цвета проводов для оборудования Австралии


      Электропроводка для оборудования Австралии Цветовой код однофазный
      • под напряжением — Коричневый
      • Нейтральный — Голубой
      • Земля — ​​зеленый / желтый
      Новый цветовой код кабеля для трехфазного кабеля
      • , фаза 1 — коричневый
      • Этап 2 — Черный
      • Этап 3 — Серый
      • Нейтральный — Голубой
      • Земля — ​​зеленый / желтый

      Вас интересует статья:

      Ваш путеводитель по цветам изоленты | Центр знаний

      1 минут | 09 мар 2018

      Изолента — это популярное решение для прокладки кабелей, используемое для изоляции проводов, проводящих электричество.Он бывает разных цветов, но причина не в эстетике.

      У каждого цвета есть цель. Черный обычно используется как изолирующий электрический провод.

      Другие цвета известны как «фазирующие ленты». Эти цвета обозначают уровень напряжения и фазу провода. Фазирующие ленты используются на проводах только с черной изоляцией. Если эти провода необходимо соединить по фазе, на каждом конце рядом с заделкой помещается кольцо из ленты, чтобы обозначить назначение провода.

      Вот что означают разные цвета ленты:

      Цвет ленты Использование (США) Использование (Великобритания) Usage (международный, новый)
      Черный Изоляция Низкое напряжение, фаза А Изоляция / низкое напряжение, нейтраль Низкое напряжение фаза B
      Красный Низкое напряжение, фаза B Низкое напряжение, фаза B Оболочка, 415 В, 3 фазы
      Синий Низкое напряжение, фаза С Низкое напряжение, фаза С Низкое напряжение, нейтраль Оболочка, 230 В
      Коричневый Высокое напряжение, фаза А Низкое напряжение фаза А
      Оранжевый Высокое напряжение, фаза B Ножны садовые инструменты
      Желтый Высокое напряжение, фаза C Низкое напряжение, фаза B Оболочка, 110 В Электромонтаж на объекте
      Зеленый Земля Земля
      Зеленый с желтой полосой Изолированная земля Земля
      Белый Низкое напряжение, нейтраль
      Серый Высокое напряжение, нейтраль Низкое напряжение, фаза С

      Статьи, которые могут вам понравиться:

      .
