области применения цементно-стружечных плит, характеристики и свойства

ЦСП — универсальный материал, который широко применяется в строительстве, внешней и наружной обшивке, разработке мебели, каркасов. Листы состоят из нескольких слоев древесной прессованной щепы, соединенной портландцементом и рядом специальных добавок. Плиты различаются размерами, предназначением и характеристиками в зависимости от области применения. Цементно-стружечные плиты популярны благодаря безопасному составу для человека и окружающей среды, возможности использовать во влажных помещениях и прочности материала.

Области применения

Благодаря разнообразию толщины, размеров и характеристик плит, их используют во многих областях строительства, например:

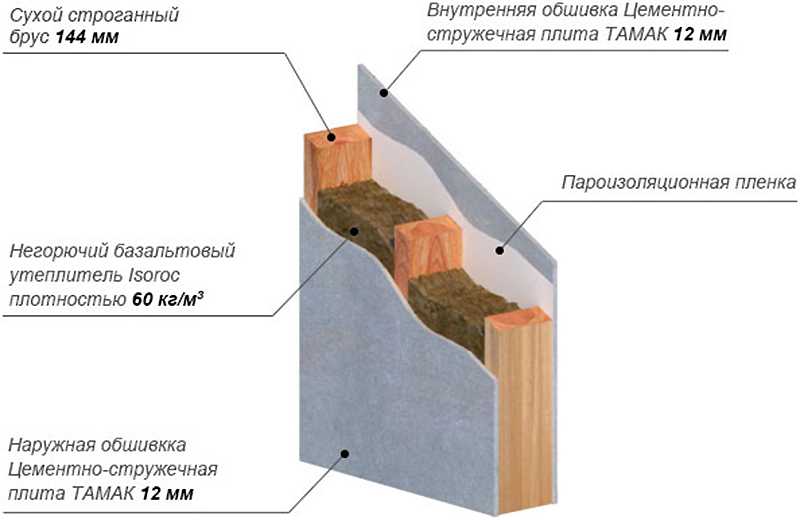

• Обшивка стен и перегородок. Экологичность листов позволяет использовать их во внутренних жилых помещениях, а низкая влагопроницаемость — в банях, ванных комнатах и бассейнах. С помощью цементно-стружечных плит можно быстро добиться ровной поверхности стен для дальнейшей отделки. Листы также используют и для каркасных перегородок в качестве звукоизолирующего материала;
• Навесные фасады. Плиты используют в качестве вентилируемой внешней обшивки дома, защищающей здание от ветра, влаги. Для этой области применения особенно важна пожарная безопасность и влагонепроницаемость материала;
• Опалубка. В отличие от обычного использования опалубки как временной конструкции, с помощью ЦСП можно создать несъемную опалубку, совместив ее производство с отделкой дома;
• Садовые дорожки. С помощью панелей создается ровное покрытие для дальнейшей укладки плит. Влагонепроницаемость и прочность листов защищает дорожки от провалов и повреждений;
• Обшивка кровли. ЦСП применяют при монтаже плоской кровли. Плотные жесткие листы выдерживают большие нагрузки на крышу здания;
• Устройство пола. Плиты, обладающие большой прочностью на изгиб, влагостойкостью и теплоизоляцией, применяют для монтажа чернового напольного покрытия.

Характеристики и свойства

ЦСП плиты считаются универсальным строительным материалом, превосходящим по характеристикам фанеру и дсп. У многофункциональных плит большое количество преимуществ перед сходными материалами:

• можно использовать для внутренней, внешней отделки, для пола;
• соответствует всем строительным стандартам для применения в разных областях: устойчив к разным климатическим условиям, грызунам и насекомым, возгораниям, гниению;
• безопасны для окружающей среды благодаря отсутствию вредных ферментов при производстве;
• благодаря ровной гладкой поверхности листы легко поддаются дальнейшей отделке;
• высокий шумоизоляционный индекс до 30 дБ;
• модуль упругости на изгибе до 4500 МПа.

Размеры и масса

Панели ЦСП имеют большое количество размерных показателей, от которых зависит область применения сырья, его вес и стоимость. В зависимости от этих параметров выделяют несколько стандартных типов плит с размерами 2700×1250 мм, 3000×1250 мм и 3200×1250 мм. Для каждого размера плиты существует несколько видов толщины и материала, от чего зависит вес готового листа. Стандартная толщина — от 8 до 26 мм. Наиболее плотное и толстое сырье рекомендуется использовать для внешней отделки и монтажа плоской кровли. Тонкими панелями, как правило, обшивают стены внутри помещения и монтируют каркасы. Вес одного листа среднего размера составляет от 40 до 145 кг.

Методы крепления

При строительстве плиты необходимо прикрепить к каркасу. Плотный материал крепят несколькими крепежными элементами:

• Анкерные болты. Применяют при установке перегородок и навесных фасадов для крепления кронштейнов к стене;
• Заклепки. Для крепежа используют заклепочник. Применяется при работе с кронштейнами для закрепления обрешетки;
• Дюбель-грибок. Применяется для крепежа утеплителя;
• Гвозди. Металлические винтовые крепежи с оцинкованными метизами используют для работы во влажных помещениях. Для надежного крепежа длина гвоздя должна превышать толщину плиты в 2,5 раза;
• Саморезы. Для крепежей используют шуруповерт, предварительно подготовив отверстия для крепления. Саморезы с потайной шляпкой и сверлом могут применяться без подготовки отверстий. Наиболее оптимальный метод крепежа, благодаря действию самореза на отрыв.

Панели ЦСП широко используются в строительстве и отделочных работах благодаря большой области применения. Листы обладают полезными характеристиками, которые позволяют работать с материалом в любых климатических условиях, а также в разных помещениях, что выделяет панели среди аналогичного менее долговечного сырья. Материал обладает разными размерами, толщиной и весом, что делает ЦСП подходящим как для внутренней, так и для внешней отделки.

Рекомендованные товары

Полезные материалы

Правила выбора утеплителя

Подробнее

Пеностекло для цветов: что это и как использовать

Подробнее

Хозблок из ОСБ плит

Подробнее

Потолок из гипсокартона: как его сделать, преимущества и недостатки

Подробнее

Правила выбора фасадного утеплителя — обзор и свойства материалов

Подробнее

Плиты GLUNZ на складе!

Подробнее

Выбираем: ОСБ плиты или гипсокартон

Подробнее

ОСБ плиты для гаража

Подробнее

Какие плиты выбрать для отделки дома

Подробнее

Дом из OSB своими руками

Подробнее

Cэндвич панели из ОСБ

Подробнее

Стекломагниевый лист: характеристики и применение

Подробнее

Как сделать ванную в деревянном доме

Подробнее

Шпаклевка для OSB плит

Подробнее

Чем и как покрасить ОСБ внутри помещения

Подробнее

Утепление пола пеностеклом

Подробнее

Возврат к списку

Плита ЦСП: характеристики и применение

Пол в доме и квартире должен быть ровным и теплым. Можно этого добиться заливая стяжку, но проще по черновому полу уложить листовой материал с подходящими характеристиками. Один из вариантов — плита ЦСП. Это прочный негорючий материал, который можно использовать для выравнивания, как основу под напольные покрытия.

Содержание статьи

• 1 Что такое плита ЦСП, состав
• 2 Характеристики
• 3 Важные свойства
• 4 Область применения
• 5 ЦСП на пол: как использовать
• 6 Как заделывать стыки ЦСП
• 7 Чем крепить и шаг установки крепежа
• 8 Два слоя

Что такое плита ЦСП, состав

Плита ЦСП — листовой материал для наружной и внутренней отделки. Может использоваться на стенах, потолке, кровле, в качестве чернового пола, как основа под напольное покрытие. Состав ЦСП — древесная стружка и цемент с добавками.

Так выглядит плита ЦСП. На стезе видна стружка, хотя боковые поверхности ровные

• портландцемент марки М500 – 60-65 %;
• древесная (деревянная) стружка средней и мелкой фракции – 24-25 %;
• вода – 8,5-10 %;
• добавки (хлористый кальций, сернокислый алюминий, сульфат алюминия, хлористый алюминий, силикаты натрия) – 2-3 %.

Примерный состав плит ЦСП

Плита ЦСП формируется из трех-четырех слоев. Внутренние слои в ЦСП из опилок большей длины (толщина опилок 0,2-0,3 мм, длина 10-30 мм), наружные — из более мелкой. Внутренний слой служит для придания прочности и упругости, наружный позволяет сделать плиты с гладкой поверхностью, которая требует минимальной отделки. Сформированные листы подаются в пресс, затем высушиваются до нормальной влажности (10-12%).

Характеристики

Цементно стружечная плита имеет следующие характеристики:

Как видите, характеристики плит ЦСП хорошие. Еще один положительный момент — высокая плотность материала приводит к тому, что саморезы в нем держатся хорошо. Удельное сопротивление при выдергивании 4-7 Н/м. Это выше, чем у ДВП и, тем более, чем у ГВЛ (гипсоволокнистый лист). Но чтобы установить крепеж в очень плотные листы, приходится предварительно сверлить отверстия. А если надо чтобы шляпки не торчали, то и зенковать.

Важные свойства

По сути своей, цементно-стружечная плита — застывший цементный раствор, в котором в качестве армирующего вещества использована стружка. То есть, материал безвреден в плане экологичности. Его можно резать разным инструментом. Ножовкой — сложно и медленно, в лобзик нужна специальная пилка по бетону, а вот УШМ (болгаркой) режется быстро, но процесс очень пыльный. Если есть необходимость, хорошо фрезеруется.

Какой толщины ЦСП класть на пол: рекомендации производителей

Плита ЦСП не поражается грибком и насекомыми. Склеивать можно с древесиной, металлами и полимерами (пластиком). При необходимости, можно уложить два слоя один на другой. Если хотите чтобы был монолит, используйте плиточный клей на основе цемента.

Один из важных аспектов — низкая горючесть. Не шамотный кирпич, конечно, но при воздействии высоких температур медленно обугливается, затем рассыпается.

Область применения

Если говорить о плюсах ЦСП, в первую очередь стоит упомянуть негорючесть материала. Он не воспламеняется и не поддерживает горение. Второй положительный момент — отсутствие синтетических составляющих, которые выделяют стирол и формальдегид. Этим объясняется популярность этого материала в каркасном домостроении. Даже несмотря на солидный вес плит, из них делают обшивку первого и второго этажа.

Область применения плит ЦСП — стены, потолок, пол, опалубка

Плита ЦСП для пола тоже используется. Но стоит сказать, что материал имеет нестабильную геометрию. Объясняется это технологическими особенностями. Так что получить идеально ровную поверхность без «ступенек» между листами сложно.

Второй момент. Плиты ЦСП пластичны. В том смысле, что если их уложить на неровную поверхность, со временем они примут форму поверхности. С одной стороны, это хорошо — там где некоторые листовые материалы на неровностях пола могут сломаться, ЦСП просто повторит форму. С другой стороны, на лаги с большим расстоянием не положишь даже толстый лист — со временем провиснет. На черновой пол или другое основание с минимальными зазорами, его можно использовать без проблем.

ЦСП на пол: как использовать

Пол из ЦСП рекомендуют делать из плит толщиной не менее 20 мм. Теоретически, плиты такой толщины можно класть и на лаги, но шаг их установки лучше делать небольшим. На сплошное ровное основание (бетонную стяжку или черновой пол) можно использовать и более тонкие листы, но теплоизоляционные и звукоизоляционных характеристики будут ниже.

Зависимость теплоизоляционного коэффициента от толщины плиты и вес одного листа разной толщины

Как основание под укладку финишного покрытия — это один из неплохих вариантов. Можно класть как мягкие (линолеум, ковролин, плитку ПВХ, пробку), так и жесткие (ламинат, паркет, паркетная доска) покрытия. Кладут на ЦСП и плитку. В этом случае берите клей на основе цемента и смотрите, чтобы основа была стабильной, не было движения. При раскладке старайтесь сделать так, чтобы шов плитки не приходится на стык двух листов.

Под жесткие покрытия (в частности под плитку), можно укладывать ЦСП не вдоль стен, а наискосок. Таким образом, при прямой раскладке точно избежите совпадения швов. Возни с такой укладкой плит больше, зато нагрузка на швы будет ниже. Меньше шансы на трещины по швам или разлом плитки, вспучивание шва ламината.

Как заделывать стыки ЦСП

Так как цементно-стружечная плита имеет тепловое расширение, плиты укладывают не вплотную друг к другу, а с зазором. Под твердое напольное покрытие стыки можно не заделывать (открытый шов). Швы должны приходиться на основание (балку, лаги, обрешетку), потому стык не будет пустым. Для лучшей изоляции, на балку при открытом шве, укладывают полосу гидроизоляционного материала. Это может быть плотная полиэтиленовая пленка, рубероид или более современные гидроизоляционные материалы.

Как заделывать стыки ЦСП на полу

Если пол из плит ЦСП делают под мягкое напольное покрытие, шов заполняют эластичным герметиком. При выборе герметика обращайте внимание, чтобы после высыхания он сохранял эластичность, иначе он просто раскрошится и просядет. Также он должен быть совместим с древесиной и цементом. Лучшие в этом плане сополимеры, но они дорогие.

Есть еще один вариант заполнения стыка плит ЦСП на полу — эластичный шнур из вспененного полиэтилена. Его прокладывают в зазор, а сверху можно замазать или покрасить.

Чем крепить и шаг установки крепежа

Крепить ЦСП можно гвоздями или самонарезными шурупами (саморезами). Подбор крепежа зависит от толщины плиты. Длина гвоздя или самореза должна быть не менее трехкратной толщины плиты. Например, крепите плиту толщиной 16 мм. Длина самореза или гвоздя — 48 мм или больше (16 мм * 3 = 48 мм).

С каким шагом крепить ЦСП

Крепеж устанавливается:

• по периметру листа;
• вдоль поперечных балок.

По периметру листа, саморезы или гвозди ставят отступив некоторое расстояние от кромки. Это расстояние, а также шаг установки, зависит от толщины листа. Все данные приведены в таблице выше. Это максимально допустимые расстояния. Для пола это не так критично, как для монтажа на вертикальные поверхности, но, все равно, реже устанавливать крепеж можно, больше — нежелательно.

Два слоя

При устройстве полов по жесткому основанию (деревянный пол, черновой пол, бетонная плита), рекомендуют класть два слоя листов. Суммарная их толщина и используемые теплоизоляционные материалы (если они есть) должны давать требуемый уровень теплоизоляции и шумопоглощения.

Как класть плиту ЦСП на жесткое основание

В таком случае плита ЦСП второго ряда укладывается со смещением швов. Смещение швов должно быть не менее 50 см. Слои можно скрутить между собой саморезами. Если промазать их клеем, будет практически монолит. Это, кстати, выход, если поднимать толстые плиты на высоту сложно. Более тонкие можно даже по лестнице занести.

Не забываем по периметру помещения оставлять зазор на тепловое расширение — он равен 3-6 мм. Чтобы при укладке ЦСП оставить зазор вдоль стен, можно подпереть монтажными клинышками, вставить прокладки между стеной и краем листа. Толщина вставки — 4-6 мм. Можно по периметру раскатать демпферную ленту. Она еще и теплозвукоизоляционные характеристики улучшит. Если бюджет ограничен, можно нарезать на полосы тонкий пенопласт и проложить вдоль стен эти полоски.

Пол с подогревом из ЦСП плиты под плитку.

ЦСП – технические характеристики, применение

Перед тем как ознакомиться с характеристиками и способами применения данного материала, напомним: ЦСП – цементно-стружечные плиты, отличающиеся особой экологичностью. Эти плиты лучше всего подойдут для создания безопасного для здоровья человека дома.

Цементно-стружечные плиты обладает целым ассортиментом достоинств: негорючие, экологически чистые, а также его относят к группам стройматериалов, применяемых в технологиях так называемого «сухого монтажа».

Внешне ЦСП представляют собой идеально гладкие плиты, вписывающиеся в любой интерьер и дизайн.

Изготовление цементно-стружечные плиты

ЦСП делают из проверенного временем сырья — из древесной стружки и цемента, к которым добавляют определенную долю химических модификаторов, минерализующих древесную стружку. Именно минерализация древесной стружки делает их устойчиво к гниению и эрозии. Минерализация трансформирует стружку в состояние, в котором она способна сопротивляться погодным условиям, химикатам, насекомым, огня, грибкам, грызунам, гнили и влаге.

В их состав входят:

1. Тонкие листы стружки хвойных пород — 24%.
2. Портландцемент – 65%.
3. Химические вещества, связывающие эти два компонента – 4%.
4. Вода – 9%.

Все эти вещества смешиваются вместе, а затем спрессовываются.

В химических добавках и заключён главный секрет универсальности ЦСП. Они снижают вредное воздействие цемента на древесину и придают этому материалу массу достоинств, превращая стружку в особый минерал.

Преимущества ЦСП

Плюсов у таких плит достаточно для того, чтобы выбрать её для отделки помещений:

• Экологичность. Основу плит составляют натуральные материалы, а химический состав не выделяет веществ, ядовитых или опасных для человека в процессе эксплуатации.
• Небывалая прочность. ЦСП идеально подходит как для отделки пола, так и для отделки потолка.
• Влагостойкость. Она равна влагостойкости каменных материалов. Поэтому плиты можно применять в помещениях и низкой, и высокой влажности.
• Морозостойкость. При частой разморозке и заморозке не меняет своей формы и размера.
• Режется, как OSB плиты.
• Звукоизоляция. Идеально подойдут для отделки стен в тех местах, где слишком шумно. Эффективно гасят посторонние звуки.
• Огнеупорный. Плиты стойко переносят высокие температуры.
• Устойчивость к грибкам, плесени и гниению.
• Грызуны и насекомые равнодушны к этому материалу, так что от них плиты не пострадают.
• Сочетаются с большинством отделочных материалов.
• Низкая стоимость.

При таком солидном перечне достоинств, ЦСП имеет хоть и малочисленные, но существенные недостатки.

Минусы ЦСП

К недостаткам плит можно отнести:

• Большой вес. Такую плиту тяжело транспортировать на верхние этажи и кровлю. Вес средней плиты колеблется от 73 до 85 килограмм.
• Если положить листы на неровную поверхность, то они могут треснуть, как каменные листы. Если хотите этого избежать, то убедитесь, что пол, стены, потолки идеально ровные.
• Низкая прочность на изгиб. Такой материал не подходит для строительства арок или сооружений, имеющих изогнутые линии.

Технические параметры

Размерный ряд цементно-стружечных плит включает в себя плиты:

• Длиной от 2,7 до 3,2 метра. Обычно закупаются 3-х метровые плиты.
• Шириной 1,25 метра.
• Толщиной от 8 до 36 миллиметров. Чаще всего использую плиты 10, 16 и 20 миллиметров.

Толщина и длина влияют на вес плиты. С увеличением толщины, увеличивается значение веса плиты. Например, 8-миллиметровая плита имеет вес 36,45 килограмм, а 36-миллиметровая – 194,4 килограмма.

 Другие технические показатели следующие:

• Плотность от 1100 до 1400 кг/м³. Она зависит от уровня влажности.
• Прочность – на изгиб 9-12 Мпа, на растяжение – 0,4 Мпа. Вот почему ЦСП не годятся для строений с изогнутой формой. Но цементно-стружечные плиты прекрасно подвержены продольной деформации.
• Стандартная влажность – 9%.
• Паропроницаемость — 0,03 мг/(м·ч·Па). То есть пористый материал этих плит «дышит», что можно отнести к достоинствам ЦСП.
• Теплопроводность — 0,26 Вт/(м·К). Она гораздо выше, чем у кирпича или бетона.

Теперь рассмотрим, где применяют плиты с данных перечнем свойств.

Виды ЦСП и их применение

Важно помнить, что существует два вида цементно-стружечных плит. Это гладкие и шероховатые плиты.

Гладкие — хороши для внутренней отделки комнат. На них хорошо держатся обои, ложится акриловая краска, укладывается плитка, линолеум, ламинат, ковролин. Используя их, можно создать идеально ровное помещение, напольное покрытие. Они подходят для облицовки ванных комнат, так как обычно пропитаны веществом, защищающим от влаги.

Шероховатые – идеальны для внешней облицовки зданий. С их помощью легко выровнять стены, создать кровельный пирог, опалубки. Из них изготавливают сэндвич-панели, которые могут служить для создания тропинок и дорожек.

Также из ЦСП можно возводить заборы, сооружать мебель, поддоны и крупные складские конструкции.

Применение ЦСП во внутренней отделке сооружений

Благодаря таким качествам, как огнестойкость (может противостоять пламени в течение 50 минут), влагостойкость и удобство в работе (легко режется, хорошо вбиваются гвозди и вкручиваются саморезы) ЦСП – отлично подходит для внутренней отделки зданий. Из них получаются отличная черновая обшивка для стен или каркаса, межкомнатные перегородки, изолирующие звук. Но ЦСП обычно скупают для отделки пола. Остановимся на этом процессе подробней:

1. Сначала нужно уравнять и проверить поверхность, которую собираетесь покрывать ЦСП. Все неровности необходимо устранить – зашпаклевать или заделать цементным раствором, если опора бетонная. Если земляная (делается на первом этаже дома), то необходимо создать насыпную подушку из песчано-гравийной смеси толщиной около 20 см.
2. На опорные кирпичные столбы укладывают гидро- и звукоизоляцию.
3. Сверху укладываются лаги (деревянные бруски 5 * 8 см) на расстоянии друг от друга от 0,5 до 1 метра.
4. На них монтируется тонкие ЦСП.
5. Поверх тонких плит прокладывают гидроизоляцию и утеплитель. Этот слой лучше сделать уже лаги на 2-3 сантиметра, чтобы создать вентиляционный зазор.
6. Затем покрывают ЦСП, закрепляя их саморезами с потайными головками. Толщина плиты должна быть не более 20 миллиметров, если вы делаете пол для жилых помещений. Для складских – подойдут плиты толщиной 24-36 миллиметров.

Таким образом, вы получите тёплый и прочный пол, который прослужит вам не один десяток лет. Но ЦСП можно применять не только внутри, но и снаружи дома.

Применение ЦСП для внешней отделки сооружений

Листы ЦСП невероятно удобны для внешней отделки строений. Они морозостойкие, сохраняют тепло и не повреждаются при взаимодействии с влагой. И можно использовать плиты абсолютно любой толщины. Кроме того, их легко покрасить или покрыть штукатуркой. Однако поверхность плит в этом не нуждается.

Обычно на стены набивают маяки, поверх которых просто укладывают цементно-стружечные плиты.
Для заделки стыков применение шпатлевки недопустимо. Лучше для этих целей использовать герметик. Он не трескается и подстраивается под действие атмосферных осадков.

Интересно смотрятся дома, стены которых облицованы ЦСП под кирпич. Сейчас существует и другая декоративная отделка этих плит. Выглядит такой дом великолепно, а затрат трудовых и финансовых ресурсов потребует минимальных.

ЦСП также используют для создания опаблуки много— или одноразового пользования. Такие плиты не дают влаге проникать в дом, что предотвращает появление сырости благодаря хорошей влагостойкости.

Как было сказано выше, из цементно-отделочных плит изготавливают сэндвич-панели. Они обладают высокой жёсткостью, что позволяет улучшить жёсткость конструкции в целом. Из них можно в короткие сроки собрать дом с хорошей теплоизоляцией. Трудности могут возникать лишь из-за огромного веса таких плит. Имея толщину 36 миллиметров, они весят 400 килограмм.

Так что же можно построить из цементно-стружечных плит?

• контейнер для компоста;
• ограждения;
• жилые сборные дома;
• потолка;
• туалеты;
• столешницы;
• сэндвич-панели несъемную опалубку в монолитных зданиях;
• пол;
• подоконники;
• теплый пол;
• погреба;
• перегородки пожаробезопасные и звукоизоляционные;
• короба вентиляции;
• собачьи будки;
• строительные блоки;
• дорожки;
• двери;
• ангары.

Проанализировав написанное выше, можно с полной уверенностью сказать, что цементно-стружечные плиты — это экономический перспективный материал, совокупными свойствами которого ни один материал на современном строительном рынке не обладает.

 В магазине «Ремонстр» вы сможете приобрести данный листовой материал по выгодной цене и на выгодных условиях.

Вам могут понравиться

ЦСП 10 мм (3,2х1,25 м)

ЦСП 12 мм (3,2х1,25 м)

CSP и печатная плата с малым шагом

CSP и печатная плата с мелким шагом

Промышленность по производству электронных компонентов в последние годы разрабатывает несколько типов компонентов с малым шагом. Эти сверхмалые интегральные схемы включают в себя такие корпуса, как FC, CSP, BGA, TOFP, VSOP, SSOP и т. д. Производство печатных плат или печатных плат последовало за разработкой таких компонентов с помощью плат с мелким шагом. Rush PCB постепенно расширяет применение корпусов BGA, CSP и FC при сборке печатных плат, следуя зрелой технологии, удобной упаковке и низкой себестоимости этих корпусов.

Поскольку SMT в настоящее время является основным методом сборки электронных печатных плат, наблюдается тенденция к тонкой сборке, высокой надежности, малым размерам и простоте автоматизированного производства. Известные высокотехнологичные производители печатных плат, такие как Rush PCB, имеют опыт тестирования печатных плат для поверхностного монтажа, а также имеют большой опыт работы с компонентами с малым шагом, такими как массивы шариковых решеток или BGA, Chip Scale Packaging или CSP, а также корпуса Flip Chip или FC.

Путь передачи сигнала короче в корпусах CSP и FC из-за высокой плотности упаковки, меньшего размера элементов и значительного уменьшения общей площади. Поскольку флип-чип имеет почти такой же размер, как кристалл кристалла, он фактически не имеет корпуса, его преимущество заключается в максимальной плотности и небольшом размере, что позволяет сигналам передаваться на чрезвычайно высоких скоростях с улучшенными электрическими характеристиками. Преимущество для OEM-производителей заключается в значительном уменьшении размера упаковки, что значительно снижает размер сборки печатной платы и размер продукта.

Сборка печатной платы Flip-Chip

Сборщики обычно монтируют один Flip-Chip на плату среднего размера. Обычно это дорогая печатная плата, так как КТР или коэффициент теплового расширения платы должен совпадать с таковым у флип-чипов. Если не сопоставлять, разные скорости расширения могут вызвать движения, приводящие к изгибу и ослаблению взаимосвязей между чипом и сборочной платой печатной платы.

Рис. 1. Процесс сборки флип-чипа

Чтобы усилить соединение, сборщики обычно заполняют пространство между чипом и печатной платой эпоксидной смолой. Это помогает распределить напряжение и, таким образом, защитить межсоединения.

Многокристальные модули

Сборщики размещают флип-чип или другие компоненты с мелким шагом, такие как BGA, на подложке, также известной как MCM или многокристальный модуль. Подложка может содержать несколько интегральных схем, и ассемблер собирает их как единое устройство. Таким образом, MCM ведет себя как отдельный компонент и выполняет целую функцию.

Обычно подложка MCM состоит из различных компонентов, при этом оголенные кристаллы подложки соединяются с поверхностью с помощью проводов, флип-чипов или ленточных соединений. Сборщик заключает модуль в пластиковую форму и монтирует ее на большую печатную плату. MCM обеспечивают улучшенную производительность, значительно уменьшая размер устройства.

Использование MCM дает несколько преимуществ. Если после недоливки сборщик проверит MCM и обнаружит, что установленный на нем флип-чип не работает, он может утилизировать только MCM, а не всю печатную плату.

Упаковка в масштабе чипа

Технология CSP или упаковки в масштабе чипа упрощает монтаж и демонтаж корпусов по сравнению с флип-чипами. Более того, сборщикам CSP не нужно заливать эпоксидной смолой зазор между платой и чипом. Они также могут использовать стандартное производственное оборудование SMT для использования CSP.

Рис. 2. Упаковка для чипов с заполнением флип-чипом

Тестирование сборок компонентов с малым шагом

Конкурентная среда в электронной промышленности делает необходимым тестирование каждой печатной платы, независимо от плотности и разнообразия технологии, которые используют ассемблеры. Тестирование необходимо для удовлетворения требований высокой эффективности, надежности продукта и контроля процесса. Для проверки и тестирования сборок флип-чипов и плат CSP Rush PCB использует несколько технологий, включая функциональную проверку, автоматический рентген и онлайн-проверку с внутрисхемным тестированием.

Среди них ICT или внутрисхемный тестер является одним из самых основных электрических испытательных устройств, используемых производителями печатных плат. ICT обычно обнаруживает паяные соединения печатных плат на наличие обрывов и коротких замыканий и указывает на компонент или место неисправности. Однако с увеличением плотности печатных плат и широким использованием компонентов с мелким шагом сборщики вместо этого начинают использовать технологию граничного сканирования.

Сборщики также используют автоматические рентгеновские аппараты для проверки собранных плат. Рентгеновские лучи, проходящие через платы, создают изображение, которое упрощает и делает интуитивно понятным анализ паяных соединений печатных плат и обнаружение дефектов. Производители могут использовать рентгеновские лучи для обнаружения неисправностей в двусторонних печатных платах, на которых установлены компоненты. Кроме того, также можно просматривать срезы изображений многослойных печатных плат и просматривать невидимые паяные соединения микросхем BGA. Используя автоматизированное оборудование для рентгеновского контроля, можно проверять плотные сборки печатных плат с мелким шагом. Рентгеновский контроль — это передовой метод испытаний, который сборщики используют для контроля качества производственных линий поверхностного монтажа.

Преимущества Flip-Chips и CSP

FC и CSP — это усовершенствованные решения, предлагающие недорогую упаковку для улучшения характеристик электронных устройств за счет экономии места на печатной плате. Эти улучшенные пакеты имеют бесконечные перспективы развития. Индустрия производства печатных плат идет в ногу с этими передовыми технологиями упаковки, разрабатывая новые технологии изготовления, такие как платы HDI или High-Density Interconnect. Они также внедряют передовые технологии контроля.

Помимо онлайн-тестирования компонентов печатных плат, производители также используют функциональное тестирование с помощью методов SAMD или сканирующей акустической микроскопии и обнаружения, автоматизированного рентгеновского контроля и т. д. Это значительно повышает качество процесса сборки SMT.

Заключение

Rush PCB движется к производству без дефектов для SMT-сборки, при этом большинство производителей сборок стремятся к пропускной способности. Rush PCB использует автоматизированное рентгеновское тестирование, чтобы сосредоточить внимание в основном на качестве паяных соединений печатных плат, и ICT для определения стоимости и ориентации компонента SMT.

963000, 963001, 963002, 963006, 963008 , 963009, 963000, 963003, 963006, 963010, 963025 , 963050 , 963200, 963203, 963206, 963210, 963225, 963250, 963600, 963603, 963606, 963610, 963625, 963650, 963800 , 963803, 963806, 963810, 963825, 963850, 963900, 963903, 963906, 963910, 963925, 963950, УНИВЕРСАЛЬНАЯ CSP M10, BGA TRAINING BOARD, CSP BOARD AU

TopLine Universal. Включает BGA (CSP) с шагом 0,5 мм, 0,75 мм и 0,8 мм. Нижняя сторона имеет те же узоры, что и верхняя сторона. Номер заказа: 963000, 963001, 963002, 963006, 963008 , 963009, 963000, 963003, 963006, 963010, 963025 , 963050 , 963200, 963203, 963206, 963210, 963225, 963250, 963600, 963603, 963606, 963610, 963625, 963650, 963800, 963803, 963806, 963810, 963825, 963850, 963900, 963903, 963906, 963910, 963925, 963950, УНИВЕРСАЛЬНЫЙ CSP M10, BGA ТРЕНИРОВОЧНАЯ ДОСКА, CSP BOARD AU

Универсальный комплект CSP Шаг 0,5 мм, 0,75 мм и 0,8 мм Универсальный набор для размещения CSP Шаг 0,5 мм, 0,75 мм и 0,8 мм   Увеличить: Верхняя сборка Каждая сторона имеет прокладки 0,5 мм, 0,75 мм и 0,8 мм Размер платы 4 x 5,5 дюйма (10 x 14 см) 0,5 мм контактные площадки • Подушечки     0,75 мм •     Подушечки 0,8 мм   Набор для установки универсального комплекта CSP TopLine. Включает BGA (CSP) с шагом 0,5 мм, 0,75 мм и 0,8 мм. Нижняя сторона имеет те же узоры, что и верхняя сторона. Характеристики доски: Выбор окончательной отделки: • Иммерсионная банка (Sn) • ЭНИГ (Ni/Au)Золото • ОСП Медь • Иммерсионное серебро • ХАСЛ SnPb Паяльная маска LPI — PSR4000 AUS5 FR4 Tg=170°C Размер — 4 x 5,5 дюймов (10 x 14 см) Толщина 0,062 дюйма (1,6 мм) 2-слойная плата Соответствует RoHS Отверстия для оснастки 0,125 дюйма (3,17 мм) Реперные точки IPC — 0,062 дюйма (1,57 мм) Увеличить: Голая доска (сверху) 0,5 мм •     0,75 мм •     0,8 мм   Состав комплекта спецификации Универсальный комплект CSP Доступное количество комплекта Комплект спецификации Компоненты На плату Заказ № 963 X 00 1 комплект Заказ № 963 X 06 10 комплектов Заказ № 963 X 10 10 комплектов Заказ № 963 X 25 25 комплектов Плата HASL — SnPb X = 0 4-я цифра Заказ #   1 6 10 25 Плата — олово (Sn) X = 2 4-я цифра Заказ № RoHS, не содержит свинца 1 6 10 25 Плата, серебро (Ag) X = 6 4-я цифра Заказ # RoHS, не содержит свинца — — — 25 Плата OSP (медь) X = 8 4-я цифра № детали RoHS, не содержит свинца — — — 25 Плата — ENIG Золото (Ni/Au) F = 9 4-я цифра Заказ № RoHS, не содержит свинца 1 6 10 25 CSP/BGA Шаг 0,5 мм 1 4 24 40 100 CSP/BGA Шаг 0,75 мм 1 4 24 40 100 CSP/BGA Шаг 0,8 мм 1 4 24 40 100 Скачать бесплатно паяльную пасту Gerber & Parts Placement Data Шаг 1. Щелкните здесь, чтобы открыть Центр документов TopLine. Зарегистрируйтесь и войдите в систему. Шаг 2. Нажмите на ссылку «Файлы Гербера» Шаг 3. Нажмите на ссылку «963001A» Universal BGA 0,5 мм — 0,8 мм . напильники Номер заказа комплекта Система 963 2 # # Серия Отделка доски Количество Универсальный CSP 4″x5,5″ (10×14 см) 0 = HASL 2 = Олово (Sn) 6 = Серебро (Ag) 8 = OSP (Cu) 9 = ENIG Золото (NiAu) 00 = 1 комплект 06 = 6 комплектов 10 = 10 комплектов 25 = 25 комплектов 50 = 50 комплектов 99 = 100 комплектов Возможны другие количества.   Запасные платы Отделка доски Без свинца Без свинца Номер для заказа ХАСЛ (СнПб) № 963001 Олово (Sn) RoHS 963002 Серебро (Ag) RoHS 963006 ОСП (медь) RoHS 963008 ЭНИГ Золото (Ni/Au) RoHS 963009 Все комплекты Все продукты Главная страница Корпорация ТопЛайн 95 Шоссе 22 Вт Милледжвилль, Джорджия 31061, США Бесплатный номер США/Канада (800) 776-9888 Международный: 1-478-451-5000  •  Факс: 1-478-451-3000 Электронная почта: sales@topline. tv © 2021 ТопЛайн. Все права защищены. Дом

Цементно-стружечная плита – применение

30.01.2020

Цементно-стружечная плита (ЦСП) изготавливается из смеси цемента и стружки. Цементно-стружечная смесь, в свою очередь, представляет собой разновидность бетона на основе минерального вяжущего. В качестве наполнителя вместо песка и гравия используются мелкие древесные частицы. Введение древесины в состав плиты снизило ее плотность, однако, самое главное, древесные частицы являются не просто легкими наполнителями, но и волокном, создающим объемную арматуру, способную поглощать растягивающую нагрузку Брошюра CSP (PDF) >

Материалы для производства плит:

• Цемент — 65%;
• Древесные частицы — 24%;
• Вода – 8,5%;
• Минерализирующие и гидратирующие добавки – 2,5%

Цементно-стружечная плита Характеристики

Основные характеристики  CSP  определяются входящими в ее состав компонентами. Например, тяжесть цемента частично компенсируется легкостью наполнителя (древесных частиц).

Плотность и вес плиты

Плотность CSP составляет 1000 кг/м3, что меньше плотности большинства материалов на цементной основе. Доска размером 3200х1200х10 мм весит около 45 кг.

Влаго- и биостойкость CSP устойчив к влаге и биологическим факторам. Биостабильность возможна благодаря специальной обработке древесных частиц – минерализации. Влагостойкость – достоинство цемента. Цемент способен противостоять и уровню влажности. Водопоглощение при длительном погружении в воду не превышает 16 %, а набухание плиты по толщине не более 1,5 %. Морозостойкость CSP практически не впитывает воду. Это помогает CSP иметь хорошую устойчивость к низким температурам. Морозостойкость CSP -50 циклов замораживания-нагревания без видимых повреждений и с 90% остаточной прочности. По этим параметрам плита пригодна для использования вне отапливаемых помещений при условии защиты от скопления влаги.

Теплопроводность и паропроницаемость

CSP является пористым материалом, в связи с тем, что значительная его часть по объему состоит из древесных частиц. Благодаря своей структуре имеет низкую теплопроводность около 0,26 Вт/(м•°С). Это в 1,5 раза меньше, чем у кирпича и примерно в два раза больше, чем у гипсокартона. Несмотря на то, что CSP нельзя в полной мере рассматривать как теплоизоляционный материал, его применение оказывает существенное влияние на результат теплового сопротивления наружных строительных конструкций.

Пористая структура определяет паропроницаемость материала на уровне 0,03 мг/(м•ч•Па). Такой же паропроницаемостью обладает бетон. Этот параметр необходимо учитывать при проектировании многослойных стен. При использовании CSP для внутренней отделки наружных стен может служить пароизоляционным слоем, уменьшающим скопление влаги в стене и повышающим эффективность теплоизоляции.

	Пожарная безопасность Характеристики пожарной безопасности CSP Класс B- S 1, D 0 : 9000 111. Дымообразование: S1- небольшое количество дыма; Распространение пламени: d0 не испускает горящие частицы. На основании этих характеристик CSP классифицируется как безопасный материал. Его использование также позволяет повысить огнестойкость строительных конструкций и снизить пожарную опасность помещений. Экологичность Этой характеристике уделяется большое внимание из-за значительного увеличения использования синтетических материалов. CSP состоит только из натуральных компонентов. Не содержит формальдегидных смол, полистирола и других веществ, которые могут служить источником выделения летучих токсичных соединений. Благодаря минерализующим добавкам древесные частицы устойчивы к гниению, что также способствует сохранению здоровой атмосферы в помещении.
Обработка CSP довольно легко резать и сверлить, поэтому с ним легко работать. На него легко наносится шпаклевка, а также краска. Использование CSP Использование CSP определяется его свойствами, описанными выше. Удачное сочетание замечательных качеств, дополняющих друг друга, особенно ценно. Материалов, обладающих прочностью, влагостойкостью, пожаробезопасностью, относительно небольшим весом и экологичностью, не так много. Материал в виде доски дает еще одно преимущество — простота использования, технологичность. Во многих случаях применение CSP помогает ускорить работу, исключить так называемые «мокрые процессы», требующие от строителей специальных навыков, трудоемкие, особенно учитывая сроки отверждения строительных смесей. Использование CSP включает только монтажные работы. Большой размер доски позволяет сразу покрыть большую площадь и упростить выравнивание поверхностей.
	Sheaing of Walls, а перегородки CSP -это хорошо, что обезболивает. Экологическая безопасность делает его хорошим материалом для внутренней отделки, а влагостойкость позволяет использовать его как для помещений с повышенной влажностью, так и для внешней отделки зданий. Плиты можно крепить на кирпичную стену вместо традиционной штукатурки. Этот метод называется «сухая штукатурка». Использование досок позволяет легко делать ровные поверхности. Сложность этой работы намного ниже традиционной штукатурки. Для этих целей используются листы толщиной 8-12 мм. 9№ 0005 CSP отлично подходит для рамных конструкций. Эта технология предполагает обшивку листами, что, в свою очередь, обеспечивает высокую технологичность и экономию времени. Одним из видов каркасных конструкций являются внутренние перегородки. CSP служит звукоизоляционным материалом, уменьшающим акустическую связь между помещениями, разделенными перегородкой. Для обшивки каркаса используют доски (толщиной до 20 мм).
Системы навесных фасадов Навесной вентилируемый фасад является одним из естественных применений CSP . Эти листы служат внешней обшивкой, защищающей внутренние слои от внешней влаги и ветра. Прочность, влагостойкость и пожаробезопасность материала крайне важны для вентилируемого фасада. CSP способен выдерживать высокие механические нагрузки, не портится от влаги и не распространяет пламя даже в условиях сильной тяги в вентиляционном зазоре. В этой области используются легкие доски толщиной до 12 мм.
	Кровельные системы CSP применяется на плоских кровлях, в том числе эксплуатируемых, в том числе эксплуатируемых. Листы укладываются поверх утеплителя, а затем покрываются водонепроницаемой мембраной. Благодаря жесткости листов утеплитель не подвергается сосредоточенной нагрузке, а это позволяет легко ходить по крыше и даже использовать ее под летнее кафе или зону отдыха. В зависимости от нагрузки в кровельных системах используются листы толщиной до 20 мм, а в особых случаях и более 20 мм.
Полы Такие качества CSP , как прочность на изгиб и влагостойкость, незаменимы при укладке полов. Этот материал отлично подходит для чернового пола – так называемой сухой стяжки. Вместо того, чтобы выкладывать слой цементно-песчаной смеси, выравнивать и ждать ее застывания, плиты ЦСП укладываются на подготовленные «маяки» и это позволяет иметь и сразу ровную и готовую к дальнейшей работе основу, а также теплоизолятор. Для каркасного дома или при устройстве пола на лагах следует использовать более толстые доски. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики
