Подключение циркуляционного насоса к электросети: 2 схемы

• Статья
• Видео

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

• Что важно знать?
• Способы подключения

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство.

Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм² до 2,5 мм². Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату



Как работает циркуляционный насос: принцип подключения

Организовывая отопление загородного дома, важно учесть метраж жилища. Если это не маленькая дача, а двух или трёхэтажный дом, в котором общая площадь исчисляется сотнями квадратных метров, то для  решения отопительных задач будет недостаточно естественной циркуляции теплоносителя. В таких системах давление в трубопроводе не будет выше 0,6 мПа и для эффективного движения горячей воды в системе нужно произвести подключение циркуляционного насоса. Чтобы правильно выбрать такой агрегат, подобрать подходящее место для установки, нужно понимать принцип работы этого прибора.

Содержание

• Особенности агрегата
• Разновидности циркуляционных насосов
• Как работает агрегат?
• Устройство насоса

Особенности агрегата

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе.

Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• в традиционных радиаторных системах;
• при обустройстве водяного тёплого пола;
• в геотермальных системах;
• при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром.  Кроме этого прибор имеет следующие преимущества:

• быстрота нагревания помещения;
• котёл можно установить в любое подходящее место;
• потери теплоносителя и воздушные пробки сведены к минимуму;
• за счёт термореле обеспечивается автоматическое управление температурными режимами;
• затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
• поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

• Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
• Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
• Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями.  В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

• На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
• На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
• Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые  в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения –  всего 85 Вт.

Устройство насоса

Главными элементами, из которых состоит циркуляционный насос, являются:

• корпус из нержавеющей стали, бронзы, чугуна или алюминия;
• роторный вал и ротор;
• колесо с лопастями или крыльчатка;
• двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана  толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Устройство циркуляционного насоса для отопления – лучший вариант для комфортного проживания в зимний период

90759814

16 мин. на чтение

22.03.2022

Содержание

Принцип функционирования циркуляционного насоса для отопления

Подбор циркуляционного насоса

Формула для расчета производительности насоса

Типы циркуляционных насосов

Монтаж циркуляционного насоса в систему отопления

Схемы систем отопления с принудительной циркуляцией

Значение циркуляционных насосов для системы отопления

Автоматизация обогрева с использованием циркуляционного насоса

Электрическая схема подключения агрегата

Циркуляционные насосы – это: дополнительные параметры

Коротко о главном

Отопление частного жилого дома представляет собой замкнутый контур, по которому движется теплоноситель. В качестве источника обогрева служит бытовой газовый, электрический, дизельный или дровяной котел, установленный в отдельном помещении. Для того, чтобы жидкость перемещалась по трубам, необходима сила гравитации, либо циркуляционный насос, который сегодня ставится практически в каждом частном доме. Для нормальной эксплуатации системы в течение длительного периода необходимо знать устройство насоса для отопления.

Насос для циркуляции теплоносителя в котельной частного жилого дома

Принцип функционирования циркуляционного насоса для отопления

Циркуляционный насос – это устройство для обеспечения стабильного движения теплоносителя по трубопроводам системы отопления. Для того, чтобы понять, как функционирует насос для циркуляции теплоносителя в системе отопления, нужно разобраться в его строении. Все подобные агрегаты, вне зависимости от марки, модификации и технических характеристик, состоят из следующих основных элементов:

• Два клапана на входе и выходе для предотвращения обратного движения жидкости.
• Основной канал из бронзы или латуни, через который происходит перемещение теплоносителя.
• Автоматическая система отключения прибора при перегреве, которая предохраняет его от быстрого выхода из строя.

Строение циркуляционного насоса

• Термодатчик, обеспечивающий экономный режим работы насоса в случае циркуляции перегретого теплоносителя.
• Некоторые приборы снабжены таймером, работая в определенные часы, когда это необходимо потребителю.
• Главный функциональный орган любого насоса – электрический мотор или роторный механизм, который приводит в движение крыльчатку для движения жидкости.
• Колесо с лопастями на оси мотора – крыльчатка.

Крыльчатка для перекачки жидкости

При включении насоса в сеть, мотор начинает работать в соответствии с заданной мощностью, раскручивая крыльчатку. Лопасти втягивают нагретую от котла жидкость в канал насоса где она за счет центробежной силы под напором поступает в систему отопления здания с дальнейшей разводкой по потребителям (радиаторы, тепловые завесы, теплый пол).

Подбор циркуляционного насоса

Для того, чтобы правильно выбрать насос для системы отопления, необходимо знать простую формулу для расчета его основных параметров. Каждый агрегат имеет 2 основных характеристики, от которых зависит его эффективность при дальнейшей эксплуатации:

• Сила напора – определяется исходя из требуемой высоты подачи теплоносителя и обеспечивается давлением, которое создается механизмом насоса.
• Объем подачи жидкости – характеризуется количеством теплоносителя, которое нагнетается агрегатом за единицу времени, в зависимости от мощности его мотора.

Таблица характеристик насоса

При детальном изучении инструкции можно увидеть большое количество вспомогательных технических характеристик (мощность двигателя, частота вращения крыльчатки, предельный уровень шума, монтажные габариты патрубков и т. д.), но эти параметры назначаются на основе двух, приведенных выше. Ознакомиться с моделями циркуляционных насосов можно на нашем сайте

Формула для расчета производительности насоса

Работа каждого циркуляционного насоса подчиняется законам гидравлики, поэтому, для того, чтобы определить требуемые характеристики прибора, необходимо произвести расчет с помощью следующей формулы: G = 0,86 x Q / Dt, где

• G – требуемый объем подачи жидкости, напрямую зависящий от производительности насоса, л/ч.
• Q – расчетная нагрузка на систему отопления, которая рассчитывается исходя из длины трассы и количества отопительных приборов заданной мощности, включенных в контур. В случае, если произвести расчет инженерных нагрузок не представляется возможным, принимается нормативный параметр для жилых помещений 1 кВт на каждые 10 м2 отапливаемой площади.
• Dt – это разница температур на подающей и обратной магистралях. Как правило, во избежание сложных расчетов теплопотерь, данный параметр принимается равным 20 градусам Цельсия.

График для подбора циркуляционных агрегатов Grundfos

Таким образом, если коттедж имеет площадь 230 м2, то Q составит 23 х 1 = 23 кВт, или 23 000 Вт. В таком случае G = 0,86 x 23 000 / 20 = 989 л/ч, или около 1 м3/ч, после чего данный показатель сравнивается с характеристиками насоса в магазине. О том, как правильно выбрать прибор, подробно рассказывается в следующем видео:

Типы циркуляционных насосов

В зависимости от внутреннего строения, все насосы в системе отопления делятся на две основные категории. Каждый из типов циркуляционных насосов имеет как преимущества, так и недостатки:

• С сухим ротором – тип конструкции насоса, когда жидкость имеет доступ только к колесу с лопастями, а сам ротор находится в герметичной камере.

Преимущество такого оборудования заключается в высоком КПД – 75% – 85%, в зависимости от марки и модификации насоса. Недостаток сухого насоса заключается в ограниченном сроке службы – не более 3 – 5 лет, вне зависимости от качества изготовления на заводе, и повышенном уровне вибрации, так как жидкость не поглощает шумы от работающего механизма. Кроме того, уплотнительные кольца герметичного корпуса со временем приходят в негодность, и их необходимо менять во избежание доступа влаги к ротору.

Агрегат с сухим ротором

• С мокрым ротором – конструкция насоса предусматривает проникновение жидкости внутрь камеры с крыльчаткой и ротором. Сухими остаются только те элементы, которые находятся под напряжением и микросхемы для автоматизации работы.

Преимущества насоса – полный износ механизма наступает через 7 – 10 лет, практически не требует постороннего вмешательства и обслуживания. Главным плюсом является почти полное отсутствие шумов при работе, что особенно важно при эксплуатации насоса в частном жилом доме. Минус такого агрегата в низком КПД – не более 50%, даже пре использовании самых передовых технологий.

Оборудование с мокрым ротором

Таким образом, большинство домовладельцев предпочитают устройство циркуляционных насосов для отопления именно с мокрым ротором, заранее подбирая модель, характеристики которой значительно превышают расчетные значения, с учетом низкого КПД. Учитывая, что любой бытовой насос потребляет незначительное количество электроэнергии, низкий показатель эффективности не имеет никакого значения при эксплуатации. Одним из вариантов циркуляционного насоса с мокрым ротором является UPS 50-120 F PN6/10 от компании Grundfos. Что касается агрегатов с сухим ротором, то они чаще устанавливаются в крупных системах на больших коммерческих или жилых объектах. Преимущества и недостатки прибора с мокрым ротором можно увидеть здесь

Монтаж циркуляционного насоса в систему отопления

Устройство циркуляционного насоса в общую систему трубной разводки выполняется в строгом соответствии с прилагаемой инструкцией, где указана последовательность соединения всех деталей. Как правило, любая система отопления имеет подающую магистраль, когда подогретая вода уходит потребителю, и обратку – теплоноситель возвращается в котел для повторного нагрева. Профессионалы рекомендуют ставить насос именно на обратной магистрали, руководствуясь следующим алгоритмом:

• Перед установкой агрегата вся жидкость из системы должна быть слита.

Схема создания байпаса

• Выбирается участок трубопровода, на котором планируется установка насоса.
• Устраивается обводной дублирующий канал (байпас) с запорной арматурой для возможности монтажа, обслуживания и снятия насоса. Как правило, наружный габарит обводной трубы на порядок ниже, чем основное сечение магистрали.
• Прибор монтируется в горизонтальном положении в байпас.
• На входном и выходном патрубках устраивается запорная арматура.
• Если в теле насоса не предусмотрена сетка-фильтр для грубой очистки, необходимо установить этот элемент отдельно.
• В верхней точке монтируется обводной клапан для спуска воздуха в системе.
• В тело основной магистрали монтируется обратный клапан.

Схема монтажа циркуляционного насоса

Когда все работы завершены, мастер проверяет герметичность всех соединений и, при необходимости, обрабатывает их специальными силиконовыми или другими полимерными составами во избежание утечки.

Схемы систем отопления с принудительной циркуляцией

Существует несколько способов трубной разводки отопления с устройством циркуляционного насоса. В современных домах можно выделить 5 основных типов монтажа системы обогрева:

• Однотрубные с последовательным подключением радиаторов в единую цепь.
• Двухтрубные с подающей и обратной магистралями. В таких случаях приборы отопления включаются в схему параллельно через отводы, обеспечивая равномерное распределение теплоносителя по системе.
• Поэтажная горизонтальная разводка в конструкции пола каждого уровня дома. Такой способ дает возможность обеспечения индивидуальных настроек радиаторов в каждой комнате.
• Тупиковые – с необходимостью установки расширительного бака в наивысшей точке системы.
• С попутным движением жидкости в трубах, то есть, с организаций замкнутого контура.

Схема двухтрубной системы отопления

Циркуляционный насос позволяет также комбинировать перечисленные выше системы и обеспечивает комфортный микроклимат в каждом помещении, вне зависимости от конфигурации и этажности здания.

Значение циркуляционных насосов для системы отопления

Некоторые домовладельцы скептически относятся к роли циркуляционных насосов, считая, что без них можно обойтись. В принципе, так оно есть, потому что при особом типе монтажа контура отопления теплоноситель приводится в движение силой гравитации. Такая система называется самотечной и главный ее плюс заключается в том, что она не зависит от перебоев с электроснабжением. Однако при монтаже следует учесть, что трубы должны располагаться внутри стен под уклоном и иметь большой диаметр. Кроме того, далеко не каждый мастер в состоянии правильно смонтировать такой контур отопления, а при эксплуатации могут возникнуть проблемы с теплоотдачей радиаторов на нижних этажах, куда медленно движущийся теплоноситель поступает уже остывшим.

Самотечная система обогрева жилого дома

Циркуляционный насос является бытовой прибор, который потребляет минимальное количество электроэнергии. Таким образом, каждый домовладелец может рассчитывать на следующие преимущества:

• При движении теплоноситель не зависит от законов гравитации, а значит трубопровод может быть проложен в любом месте по желанию заказчика, например, в конструкции пола.
• Скорость движения жидкости гораздо выше, чем при самотечной системе, что значительно снижает теплопотери при обогреве.
• Жидкость принудительно проталкивается через магистрали, несмотря на гидравлическое сопротивление, и система не требует большого объема теплоносителя, так как отсутствует необходимость создания давления верхних слоев на нижние. Следовательно, владелец дома экономит деньги как на материале труб, так и на теплоносителе, который стоит достаточно дорого.

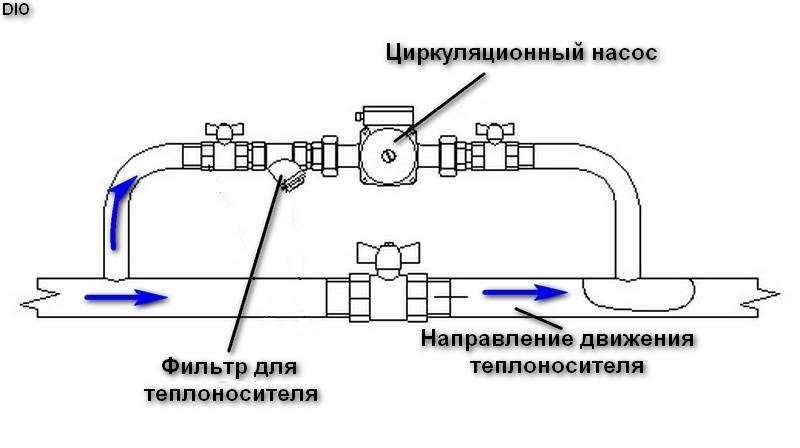

Схема монтажа насоса через байпас

• Одним из главных плюсов принудительной циркуляции является возможность разделения системы на несколько контуров отопления с устройством гребенки. Заказчик может самостоятельно регулировать подачу тепла, попеременно включая и выключая запорные краны.

Все перечисленные преимущества говорят об эффективности использования циркуляционного насоса в системе отопления по сравнению с самотечной системой. Такой подход особенно актуален в современных частных домах, которые снабжаются системой теплых полов или имеют в составе объемно-планировочных решений помещения с разными температурными режимами (например, бассейн, сауна или зимний сад).

Устройство гребенки в системе отопления частного дома

Автоматизация обогрева с использованием циркуляционного насоса

Каждый домовладелец мечтает о том, чтобы система отопления в его доме работала без участия человеческого фактора, и заранее заданные параметры поддерживались автоматически. Кроме того, температурные перепады в средней полосе России могут составлять до 20 – 30 градусов Цельсия всего за несколько дней, что вызывает необходимость постоянной настройки системы. В таких случаях в схему могут быть включены следующие элементы автоматизации:

• Одной из главных проблем частного домовладения является нестабильное напряжение, из-за чего чувствительные приборы могут быстро выходить из строя. Для того, чтобы это предотвратить, некоторые дачники включают в электрическую линию для питания насоса ИПБ (источник бесперебойного питания) или стабилизатор напряжения.

ИБП в системе обогрева

• Каждый профессионал понимает работу циркуляционного насоса в постоянном режиме. При непрерывной перекачке жидкости давление может превысить допустимые значения. Эта проблема исчезает, если к агрегату подключается реле давления, которое посылает сигнал на датчик для отключения мотора. После того, как напор нормализуется, насос автоматически начинает работать снова.

Реле давления на насосе

• Термостаты – входят в базовую комплектацию любого современного прибора для перекачки жидкости. При повышении температуры теплоносителя, мощность насоса падает вплоть до полного отключения. Потребитель имеет возможность самостоятельно запрограммировать систему, указав предельно допустимую температуру.

Термостат на циркуляционном агрегате

Одновременно используя все элементы автоматизации насосного оборудования, можно забыть о необходимости регулировки системы отопления на весь зимний период. Однако следует помнить, что подобные «умные» системы также имеют свойство выходить из строя, и потребителю нужно обеспечивать периодический контроль за показаниями индикаторов приборов.

Электрическая схема подключения агрегата

Выбор схемы подключения циркуляционного насоса к электрической сети – это ответственное решение, от которого будет зависеть безопасность при эксплуатации устройства. Всего существует два способа присоединения насоса к электропитанию – непосредственно в сеть 220В или 380В (при 3-фазном агрегате), либо с использованием ИПБ.

Варианты воздания электрических схем для циркуляции теплоносителя в системе отопления

Перед тем, как подключить насос к сети, следует убедиться в том, что подводящий кабель имеет достаточное сечение для обеспечения питания агрегата заявленной мощности. Таким же образом стоит проверить мощность дифференциального автомата в щитке. Включение циркуляционного насоса в сеть может осуществляться по одной из следующих схем:

• Стандартное подключение в розетку с помощью шнура и вилки. Данный способ является самым простым, и каждый потребитель может выполнить подключение самостоятельно. Следует лишь учесть, что заводской кабель насоса никогда не бывает большой длины, для чего необходимо смонтировать розетку максимально близко к насосу.

Учитывая, что принцип работы циркуляционного насоса основан на постоянном контакте с влажной средой, нужно предусмотреть заземляющий контакт в розетке во избежание короткого замыкания. Также, для предотвращения серьезных последствий на случай аварии и утечки жидкости из трубопровода, розетку следует монтировать на достаточном расстоянии от пола.

Влагостойкая розетка для котельной

• Второй способ считается более профессиональным – стационарное подключение насоса к силовому кабелю, проложенному напрямую от автомата. В таких случаях необходимо обеспечить надежное соединение двух проводов с герметичной изоляцией оголенных контактов после устройства клемм или скрутки.

Кроме того, следует учесть, что далеко не все насосы имеют тумблер для ручного включения или выключения. Это означает, что мастер должен либо обеспечить отдельный дифференциальный автомат в щитке исключительно для питания насоса, без устройства дополнительных линий, либо предусмотреть в схеме электроподключения выключатель.

Электроподключение насоса отопления

Подробный алгоритм электроподключения насоса описан ниже

При дополнительном устройстве термостата или реле давления, не входящих в базовую комплектацию агрегата, потребуется отдельное электроподключение каждого аксессуара. В таких случаях лучше использовать розетки на 2 или 3 посадочных гнезда, вместо тройников или дополнительных удлинителей, которые могут отрицательно сказаться на эксплуатации всей системы.

Циркуляционные насосы – это: дополнительные параметры

Все циркуляционные насосы имеют перечень технических характеристик, и, несмотря на то, что 2 главные из них являются определяющими при выборе агрегата, дополнительные параметры также важны для домовладельца. Среди таких характеристик, зависящих от качества используемых материалов, типа конструкции и наличия дополнительных опций, можно выделить следующие особенности, помимо напора и мощности:

• Предельно допустимая температура теплоносителя. Данная характеристика редко бывает актуальной для частных жилых домов, так как большинство бытовых котлов не используют перегретую воду. В то же время, многие модели стандартных циркуляционных насосов имеют рабочий температурный предел 110 градусов Цельсия.

Муфты для монтажа насосного оборудования

• В зависимости от сечения трубы, на которой ставится оборудования, необходимо подобрать диаметры входного и выходного патрубков, так как использование дополнительных переходников может привести к разгерметизации системы в местах стыков.
• Важным параметром также можно назвать уровень шума. Для комфортного проживания в доме данная характеристика не должна превышать значение 35 дБ.

Бесшумный прибор для циркуляции теплоносителя

Главным определяющим фактором при покупке насоса можно считать известность производителя. Как правило, чем популярней бренд, тем выше качество сборки, в чем неоднократно убеждаются сами домовладельцы, оставляя положительные отзывы при эксплуатации надежного оборудования. Принцип устройства циркуляционного насоса для отопления в частном жилом доме можно видеть в данном видео:

Коротко о главном

Обеспечить монтаж циркуляционного насоса для отопления может каждый домашний мастер при наличии определенного опыта работ по дому и минимального набора инструментов. Однако такие моменты, как герметизацию стыков или установку автоматики лучше доверить профессионалам для того, чтобы обеспечить длительную и надежную эксплуатацию системы обогрева частного жилого дома. При выборе оборудования следует руководствоваться расчетными данными, а также советами опытного продавца-консультанта в торговой точке.

А вы когда-нибудь сталкивались с необходимостью устройства циркуляционного насоса для отопления? Оставляйте свои комментарии и делитесь опытом с новичками.

Автор статьи Богомолов Макар

90759814

16 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в . htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Циркуляционный насос для горячей воды Руководства и обзоры

В статье о циркуляционном насосе для горячей воды приводятся рекомендации и обзоры различных типов, качества, долговечности и цен. Циркуляционный насос для горячей воды представляет собой насос, используемый для циркуляции горячей воды в замкнутом контуре. Он в основном используется в бытовых системах водоснабжения, чтобы избежать водяного охлаждения. Вода в системе горячего водоснабжения охлаждается, когда она не используется в течение длительного времени.

Холодная вода скапливается возле выхода из системы хозяйственно-питьевого водоснабжения. Когда мы включаем систему водяного отопления, накопленная холодная вода поступает через сброс. Горячая вода течет только после того, как будет переброшена накопленная холодная вода. Системе хозяйственно-питьевого водоснабжения требуется достаточное время для обеспечения выхода горячей воды.

Накопление холодной воды также приводит к нерациональному расходованию воды. Чтобы избежать запаздывания и потери воды, можно использовать насос для циркуляции горячей воды в системе. Этот насос непрерывно обеспечивает циркуляцию небольшого количества горячей воды в системе, и горячая вода становится доступной мгновенно при включении системы. Горячая вода течет без каких-либо задержек и задержек, что позволяет избежать потерь воды. Эти насосы крайне необходимы в местах с минимальными водными ресурсами.

Выбор циркуляционного насоса для горячей воды

Циркуляционный насос для горячей воды следует выбирать на основе следующих физических факторов и факторов окружающей среды, учитывая их потребность и применение для эффективной и экономичной работы.

Тип насоса – Циркуляционные насосы можно разделить на два типа: циркуляционные насосы по требованию и циркуляционные насосы с автоматическим таймером. Циркуляционные насосы по требованию управляются в зависимости от потребности вручную.

Сработали только в нужное время. Циркуляционные насосы с автоматическим таймером автоматически управляются аквастатом и регулируемым таймером. Насос работает автоматически системой управления без вмешательства человека. Насосы с автоматическим таймером стоят дорого.

Расход воды — количество горячей воды, которое должно циркулировать в системе для обеспечения мгновенного горячего водоснабжения. Скорость потока выражается в единицах объема в единицу времени. Измеряется в галлонах в минуту (GPM).

Обратный трубопровод – Обратный трубопровод представляет собой систему трубопроводов, по которой холодная вода возвращается в систему из подающих трубопроводов. Обратные линии необходимы только в том случае, если источник подачи находится далеко от насосной системы. Они в основном не требуются в небольших бытовых и домашних приложениях.

Мощность – количество энергии, необходимое для эффективной работы насоса. Источником питания является электрический или постоянный ток, работающий от батарей или солнечной энергии. Насос питается от самой системы бытового водоснабжения.

Трубопровод – Трубопровод должен быть выбран эффективно, чтобы избежать потери тепла во время потока. Они должны быть эффективно изолированы, чтобы предотвратить рассеивание тепла и потери в окружающую среду.

Преимущества

Основные преимущества использования циркуляционного насоса для горячей воды:

• Мгновенная подача горячей воды без ожидания.
• Значительно снижает потери воды. Они уменьшают потребление воды в системе.
• Предотвращает застой воды и тем самым поддерживает ее чистоту и отсутствие загрязнений.
• При нагревании воды до необходимой температуры бактерии и другие болезнетворные микроорганизмы в системе бытового водоснабжения погибают.
• Не требует технического обслуживания и снижает эксплуатационные расходы.

Ограничение

• Первоначальная стоимость монтажа выше, чем у водяных систем без циркуляционного насоса.
• Необходимо избегать потерь тепла через трубы из-за теплопроводности. Они должны быть соответствующим образом теплоизолированы.

Марки и цены

Циркуляционные насосы для горячей воды в основном используются в домах для горячего водоснабжения. Горячая вода требуется для различных нужд, таких как стирка, купание и т. д. в наших домах. Они также используются для подачи горячей воды в различных промышленных приложениях. Циркуляционные насосы для горячей воды производятся компаниями TACO pumps, Grundfos Inc., Armstrong Pumps, Watts Water Technologies и насосами Bell & Gosset. Их можно купить на сайтах электронной коммерции, таких как Homedepot.com, Amazon.com, eBay.com, Wal-Mart и т. д. Их цены варьируются от 100 до 1200 долларов в зависимости от их размера, номинальной мощности, скорости потока, и т. д.

TACO Pumps — один из ведущих циркуляционных насосов для горячей воды для жилых и бытовых целей. У них есть широкий ассортимент продуктов, используемых для различных применений в бытовых и промышленных целях. Они обеспечивают комплексное решение для нужд системы водоснабжения, включая фланцы, панели управления, двигатели, картриджи и т. д.

Armstrong Pumps предлагает насосы для жилых, бытовых и промышленные нужды. Они также поставляют запасные части для системы циркуляции воды. Они предоставляют индивидуальные насосы для наших конкретных целей.

Насосы Bell & Gosset в основном используются для циркуляции воды в процессах циркуляции горячей воды, вентиляции и кондиционирования воздуха. Они также являются розничными продавцами таких деталей, как кронштейны в сборе, подшипники, перегородки, крышки, комплекты фланцев и двигатели.

Вернуться к руководствам и обзорам насосов

Была ли эта статья полезной для вас? Нажмите на кнопки «Мне нравится» и «G+1» ниже!

электропроводка — Как переключить циркуляционный насос с постоянного питания на термостат?

Спросил 1 год, 7 месяцев назад

Изменено 8 месяцев назад

Просмотрено 552 раза

У меня есть выделенная цепь на 20 ампер для питания блока управления моего котла. Блок управления в основном представляет собой реле, управляемое термостатом, который 1) запускает котел и 2) включает и выключает циркуляционный насос. Пока котел и насос находятся на разных источниках питания, выходящих из блока управления, они включаются одновременно, поэтому насос работает только при топке котла.

Дважды этой зимой замерзала ветка водооборотной трассы. Каждый инцидент приводил к звонку в службу поддержки на сумму 480 долларов, чтобы разморозить линию. Это беспрецедентно в моем доме. После того, как это случилось во второй раз, я отключил циркуляционный насос от реле и подключил его напрямую, чтобы он работал постоянно. Это предотвратило дальнейшие случаи замерзания, несмотря на еще более низкие температуры. Теперь, когда вернулась теплая погода, я снова поставил насос на релейное управление.

Текущее состояние:

Я хочу найти стационарный способ переключения насоса между релейным управлением и постоянным питанием. Я думаю, что это можно сделать так:

Обратите внимание на переключатель DPDT, подключенный «назад», чтобы контролировать, какая линия питает насос.

К вашему сведению, это насос:

Мои вопросы:

1. Это осуществимо и безопасно?
2. Могу ли я сделать это с помощью переключателя SPDT только на горячей стороне (и соединить все общие провода вместе)?
3. Есть ли лучший способ?
4. Существуют ли продукты, которые позволили бы мне достичь этой цели с помощью управления WiFi?

В ответ на вопросы в комментариях у меня есть следующие обновления :

1. Блок управления Honeywell. Там написано «Тип реле Aquastat L8148J». Ниже я включил фотографию фактического устройства без крышки и схему с внутренней стороны крышки.

2. Весь дом находится в одной зоне. Главная артерия в подвале распределяет горячую воду. Каждый излучатель обслуживается парой пересечений. Я не уверен, как они называются, но я включил изображение. Они не похожи на традиционные клапаны для меня.

3. Замерзшие трубы ведут вверх по внешней стене к радиатору в спальне.

• проводка
• котел

12

Да, можешь делать что хочешь. Если у вас нет зональных клапанов и у вас нет хотя бы временной возможности перемещать или изолировать трубы или предложить лучшее долгосрочное решение, вы можете сделать то, что вы предлагаете, чтобы поддерживать циркуляцию воды. Нейтраль переключать не нужно. Просто поместите обычный выключатель света в правильно размещенную и подключенную коробку, чтобы соединить L1 с горячей стороной циркулятора, возможно, C1. Для управления Wi-Fi используйте переключатель zwave или любое подобное устройство, есть всякие. Переместите кабель циркулятора в новую коробку, чтобы вы могли использовать его заглушку для соединения двух коробок.

На стороне низкого напряжения этого контроллера нет ничего, что позволило бы вам включить циркуляционный насос без одновременного включения нагревателя. Ручной переключатель просто обходит термостат, чтобы включить все.

Обратите внимание, что в вашей ситуации вы на самом деле будете охлаждать дом, циркулируя почти замерзающую воду снаружи ко всем радиаторам и, возможно, в конечном итоге сработав термостат, чтобы запустить котел, а не просто заморозить всю систему. Удачи с этим, возможно, вам лучше отсоединить проблемный участок трубы и установить в этой комнате электрический обогреватель, пока вы не решите эту проблему должным образом.

Еще одна мысль: если в кабеле термостата есть запасной провод, вы можете сделать это с помощью реле вентилятора вместо выключателя света и использовать регулятор вентилятора термостата для управления им. У большинства характеристик есть переключатель «вентилятор всегда включен», а у некоторых есть режим, который будет случайным образом включать вентилятор, когда тепло не требуется.

Итак, я знаю, что это не то направление, в котором вы пытались двигаться, но с такой проблемой я сначала устраняю насущную проблему, а затем вношу изменения к лучшему (когда становится тепло). А 19Дом № 39 имеет хорошие шансы быть каркасом из воздушных шаров — одна шпилька идет от плиты подоконника к верхней плите второго этажа. Блокирование или изоляция дна залива, где проходят трубы, поможет остановить восходящий поток. В качестве модернизации дома этого возраста я просверлил серию из 5/16 отверстий (размером соломы на банках) на расстоянии 1 фута друг от друга и впрыснул баллончик с пенопластом Hi-Ex в отсек для объекта. Начните с первого этажа в нижней части залива прямо над базовым молдингом и продвигайтесь вверх. Не переусердствуйте со спреем. Это решит проблему и уменьшит потери тепла в этой области.
