Вопросы по схеме системы отопления с циркуляционным насосом

__________________________________________________________________________

Вопросы по схеме системы отопления с циркуляционным насосом


Вопрос: Подскажите, будет ли работать данная схема отопления с циркуляционным насосом.
Трубы ПП. Трубы будут D32. От них к батареям труба D25. Между вторым и первым этажом от батареи к батарее труба D25. Обратка труба D32. Подача по второму этажу будет проложена с уклоном 2 см на 10 метров. Система будет закрытого типа.

Ответ: А зачем так сложно? Какой смысл задирать трубы под потолок второго этажа, если это система с принудительной циркуляцией? Всё будет прекрасно работать с нижней разводкой по второму этажу, по первому тоже часть батарей можно развязать по низу, при этом в два раза меньше будет стояков. Ваша схема тоже рабочая, но весь дом получается в трубах, подумайте, как это будет выглядеть, к тому же можно в половину сэкономить на трубах.

Вопрос: Трубы задрал под потолок на всякий случай, если насос работать перестанет, может будет естественная циркуляция?

Ответ: У Вас скажем так, гибридная однотрубно-двухтрубная СО. Но в металле такой шедевр предпочтительнее. Ну хотя бы лежаки подачи и обратки. А опуски уже из полипропилена. Мои цифры (диаметры) в металле.
Переведите в полипропилен сами, но только стояки!

Вопрос: У меня будет циркуляционный насос стоять. Все-таки, хоть какая-нибудь циркуляция останется (при ПП трубах), если насос отключится?

Ответ: Останется, но значительно меньшая, чем в указанных диаметрах в металле. Либо трубы (лежаки) стоит увеличивать до Д.63 в ПП. Но сам факт применения ПП труб не на много улучшит циркуляционное давление в системе отопления, т.к. охлаждение будет затруднено. Сам полипропилен не отдаёт тепло в помещение, а только транспортирует его с минимальными тепловыми потерями до приборов.

Насос улучшит ситуацию с циркуляцией (но с увеличенными диаметрами), но в идеале при наличии 2-х этажного строения с хорошей высотной составляющей для получения неплохого циркуляционного давления нужно (желательно) стремиться к обычному режиму работы естественной циркуляции. А насос останется на случай подмоги в сильные морозы, чтобы снять нагрузку с котла и тем самым уменьшить расход газа.

Вопрос: Высота 1-го этажа 2.7, 2-го 2.5 метра. Почему с увеличенными диаметрами для насоса? Для системы с насосом, как я понимаю, вроде и 32 ПП трубы хватит, для ЕЦ надо увеличивать и диаметр и ставить металлические трубы.

Ответ: Ваш ориентир полностью на насос, а это не совсем правильно. После аварийного выключения эл. энергии, нужны 2 вещи. Либо это ИБП (или бензогенератор), либо автономная работа системы отопления не требующая электропитания (ЕЦ). Имея высокое строение (2 этажа и выше) нужно стремиться обеспечить работу СО прежде всего в — аварийном режиме, а он и есть режим естественной циркуляции. Но тогда если уж аварийный режим работы ЕЦ, то почему же не оставить его и основным режимом работы. Но тогда Вы спросите -А для чего же тогда насос? Насос как дополнительный инструмент, помогающий системе с ЕЦ быстрее выходить на проектную тепловую нагрузку экономя тем самым топливо которое сожжёт котёл за определённый промежуток времени.

Насос сокращает то самое время прогрева, снимая перерасход газа. Дело в том, что система отопления с естественной циркуляцией после выхода на проектную нагрузку не требуется большое кол-во топлива, т.к. циркуляционное давление тем лучше — чем больше тепловой порог (Т* теплоносителя) самой системы и разумеется этажность здания (высота самой СО). Важно обеспечить хороший теплосъём с приборов (и частично с магистралей и стояков), а Вашем случае только с приборов. Но чтобы обеспечить хороший расход по всей СО от верхних лежаков (розлива) к нижним, важны хорошие диаметры (внутр.

сечение труб). И само собой увеличенный диаметр стояков и подводки к приборам (включая регулирующую арматуру прибора). В Вашем случае имея 2 этажа желательно учесть всё вышеописанное и спроектировать СО в правильном ключе.

Вопрос: Хотел спросить.
1. про перемычку на каждый радиатор, это такие перемычки как на втором этаже нарисованы, такие же и на первом сделать?
2. Если у меня вход обратки в котел находится на высоте 30 см от пола, а обратка от радиаторов будет идти на высоте 10 см, будет ли данная схема работать?

Ответ: 1. Перемычка обеспечивает проход т/носителя по стояку к нижнему прибору. А подвод труб к верхним приборам 25 (в металле) + краны на подаче и обратке прибора. Кранами Вы обеспечите достаточный расход в приборе. Совсем не обязательно делать её (перемычку) на приборе 1-го этажа. К нему нужно обеспечить максимальный расход из верхнего лежака. К тому же на схеме прибор 1го запитаны по диагонали ( идеал для больших радиаторов).

2. Будет работать нормально. Но по правильному, нужно стремиться к равному расположению (в линию) на одном уровне (для уменьшения сопротивления на входе). А для одноэтажных строений и вовсе заглублять котёл в приямок!

Вопрос: А чем циркуляционный напор уменьшают? и гидравлическое сопротивление увеличивают?

Ответ: Не надо вам циркуляционный напор уменьшать (ЕЦ). В этом доме он по максимуму. Т.е. Вся система с разводкой максимально «задрана» вверх. Из большего меньше всегда можно сделать шаровым краном на стояке, крыле, радиаторе. Наоборот — проблема. Гидравлическое сопротивление увеличивают в худшем случае — диаметром разводки, в лучшем, даже обязательном, — опять тем же шаровым краном.

Вопрос: Хорошо, а как относится к тому что:

1.Увеличение расхода в соседних циркуляционных кольцах приведет к 40 % уменьшению расхода в циркуляционном кольце через отопительный прибор.

2. Программа сама подбирает количество секций радиаторов (по моему мнению на 20 кв. м. достаточно 10 секций по 190 ват), а программа считает что надо поставить 15 секций. Что с этим делать не пойму. Просто хочу рассчитать систему, чтобы не было никаких ошибок.

Ответ: Откуда программе знать ваши реальные теплопотери? Которые рассчитываются, кстати не по «площади» а по т/п ограждающих конструкций — стены, пол, кровля, окна, вх. дверь, вентиляция. Не получится. Просто потому что расчетные теплопотери никогда точно не совпадут с реальными. «Класс точности» не тот. И диаметры труб унифицированы, на случай, если программа выдаст, например, необходимый диаметр д34.

Придется принимать ближайший диаметр. Какой — дело выбора, но не точности. И насос будет давать расход, соответственно фактическому сопротивлению вашей системы, расчет которой — сплошь на условных коэффициентах. Речь может идти о достаточной точности. Не к ошибкам. Последняя ваша схема — с нерегулируемыми радиаторами 1-го этажа. Т.е. если прикрывать на них краны, будут отключаться и

приборы 2-го этажа. Если это устраивает.

Вопрос: Особо интересует мнение противников ПП в ЕЦ. Способна ли система работать в режиме естественной циркуляции. В однотрубной схеме отопления на два этажа труба ПП 50 с внутренним диаметром 32. Площадь здания 120 кв. Подача на верх ПП 50 батареи алюминиевые 6 шт на 2эт 6шт на 1 эт. Подключение нижнее. Вниз по стоякам ПП 32 отключение на первом этаже диагональное обратка на котел ПП 50. Работоспособна ли схема в режиме ЕЦ или переделывать на принудительную?

Ответ: Маловато данных для точного прогноза. Последовательность подключения, высота стояка… То есть, движение, конечно будет, но хватит ли скорости для нормального нагрева последних батарей? А разве трудно поставить насос за 3 т.р.? Для подстраховки. А включать можно по обстоятельствам. На счет насоса согласен, да и цена вопроса не столь велика. Однако именно в зимнее время бывают проблемы с электричеством.

На счет доп. данных высота глав стояка 3.5м .Подключение 2 этаж низ-низ последовательное от подающей трубы сверху в низ стояки ПП 32 на каждый радиатор свой стояк. На первом этаже подключение диагональное сверху от стояка вниз далее по сборной трубе ПП 50 от всех нижних радиаторов вода пойдет к котлу. Котёл углублен на 90 см . На всех радиаторах краны.

Длина подающей трубы на 2 этаже 21м длина обратки на первом тоже 21м. Особенность системы в том, что подача на 2 этаже будет лежать на полу с соответствующим уклоном 22см. Естественная циркуляция возникает между нагретым и остывшим столбом воды. Примитивно — между Т* стояка котла и стояками приборов. Вот и представьте картину циркуляции, когда вода по ходу остывает в 30 раз медленнее, чем в стальных трубах. Перепад возникнет только за счет разницы высоты установки котел/приборы. И в вашем случае это обнадеживает. Добавит свое и охлаждение в верхней трубе за счет радиаторов 2-го этажа, по вашей схеме. Так что ЕЦ будет. Вам она может показаться даже хорошей. Но до параметров вашей системы, будь она со стальными трубами, ей еще добираться. Переделывать на принудительную ничего не придется.

Достаточно просто добавить насос (секретное оружие некоторых сантехников в 90-е годы). А сейчас уже и отсутствие насоса вызывает недоумение. Ваша схема — «гибрид», если правильно понял, однотрубки на 2-м эт. и двухтрубной вертикальной на первом. Вариант, используемый иногда, при недоверии к способностям однотрубки отопить 2 этажа. Оно бывает обосновано при недостаточной циркуляции (мала этажность, большая площадь, трубы — ПП). Недостаточная циркуляция, при этом — не свойство той или иной системы (1-2тр.) а следствие вышеуказанных причин. Так что, пенять не на что. Настоятельно рекомендовал бы, при возможности разбить разводку на 2 крыла. Это очень и очень улучшит параметры вашей системы в общем. В том числе, и особенно, в режиме ЕЦ.

Уклон можно принять 2см./10метров.

Вопрос: не будет ли схема работать только на малый круг. Длина малого круга на подаче будет 5м а большого 15м.

Ответ: Зависит от того, какое циркуляционное давление у каждого «круга» и какое гидравлическое сопротивление каждого из них. Если эта разница незначительна, работает саморегуляция естественной циркуляции — вода с одинаковой температурой стремится занять одинаковый уровень. Выражается в том, если

речь о радиаторах, что их температура (у нескольких радиаторов) одинакова между собой по высоте приборов (идеальный случай, когда этому не мешает). То же и с «кругами — крыльями — ветками». В любом случае, схема нужна.

Вопрос: Есть ряд вопросов связанных с отоплением . 1- Нужно-ли ставить доп. фильтра в системе помимо сетчатого перед насосом если да то, какие и как они влияют на ЕЦ? 2- Какую воду лучше использовать просто кипяченую или дистиллированную и каково воздействие антифризов на алюминий? 3-Каково влияние длинных прямых (в схеме есть участок порядка 9м) без радиаторов на ЕЦ. 4- Стоит ли ставить компенсаторы на эту длину ведь коэффициент расширения ПП порядка 1мм на 1м?

Ответ: 1. Для насоса — фильтр. Сопротивление «забитого» фильтра велико даже для насоса. Сдается, в пластиковых трубах ему особенно-то делать нечего. После месяца с начала работы. Даже с железными трубами дешевле пожертвовать насосом раньше отпущенного ему срока, чем зажимать систему. Но, раз положено, значит, надо. Хотя известный, сетчатый, не очень подходит. А специальные дорогие. На режим естественной циркуляции никакие фильтры не требуются, нет трущихся частей. И скорость «не та». И грязь не носит.

2. Кипяченую. К тому же предварительным кипячением устраняется нерастворимая жесткость — осадок можно слить перед заливкой в систему, Чтобы нечему было забивать фильтр. Вода не должна быть вконец обессоленной (дистиллированной) Воздух/кислород можно удалять путем нагрева в работающей системе, но тогда это затягивается, сопровождаясь завоздушиванием СО и окислением металлических частей системы. Эти рекомендации — на озадаченного любителя. Обычно этого никто не делает. И последствия — неочевидны.
Антифриз против алюминий — попросим ответить пользователей комплекта. Влияние трубы 9м. на ЕЦ, как и всех других труб, можно оценить только по месту расположения в системе.

Вопрос: На подаче и обратке коридоров 32 труба длиной по 5м позволит ли это выровнять циркуляционное давление в ветках? На малой ветке в коридорах 4 радиатора по 7 секций длина подачи и обратки 10м. На длинной ветке идущей в комнаты труба 50 количество радиаторов на 2 этаже 4 по 6 секций на первом этаже 4 радиатора по 8 секций длина подачи и обратки 16м. Высота стояков на радиаторы 2.3м. Высота главного стояка 3.5м .Стоит ли уменьшать диаметр подающей трубы от 50 в начале далее 32 и 25 в конце длинной ветки если да то в чем здесь смысл? То же самое предлагают сделать и на обратке 25-32-50-ка уже к котлу?

Ответ: По поводу коридоров. Ни диаметр, ни длина не выравнивают циркуляционное давление по вашей схеме. Несмотря на то, что центры охлаждения обоих крыльев находится на одной высоте, вторая составляющая цирк. давления — разница температур в стояках будет разной. А гидравлика (сопротивление) тем более. Выражается это в том, что циркуляция в дальних стояках большого крыла будет более интенсивной, но с меньшей температурой. А в стояках малого крыла и ближних стояках большого — меньшей интенсивности, но с большей температурой. К тому же будет накладываться еще несколько факторов:
Гидросопротивление кольца дальних радиаторов большого крыла будет притормаживать циркуляцию. (можно пренебречь — это естественно).

Комбинирование однотрубки на 2-м этаже и 2-трубки на первом приводит к следующему — циркуляционные давления у приборов этих этажей разные, мало того, у однотрубки отбирается ее преимущество — независимое кольцо циркуляции, которое теперь зависит от регулировки нижних радиаторов. И в случае их прикрытия, гаснет вместе с ними. Причем, по ходу отбирается расход из однотрубки 2-го этажа, уменьшая расход, пропускаемый к последним радиаторам. Здесь это оправдано, последним радиаторам как 1-го, так и 2-го этажа не нужен большой расход, поэтому логично снижение диаметра разводки к концу крыла. Большой плюс для циркуляции 1-го этажа — наличие радиаторов на однотрубной разводке 2-ко этажа. В нормальной (стальной) системе это поднимает центр охлаждения всей системы (крыла) охлаждая по пути теплоноситель и (в этой схеме) создавая разность температур для стояков 1-го этажа.

А в вашем случае ПП труб — это единственный способ достаточно охладить т/носитель для его циркуляции. Но все это идет на пользу первому этажу. Второй, как говорилось, лишается некоторых (важных) свойств однотрубки. Если режим ЕЦ все равно понесет ущерб, почему не сделать оба крыла полноценной однотрубкой? С кольцами циркуляции д50. ПП. Избавитесь от неопределенности с циркуляцией при регулировке. Прикрывая радиаторы 2-го этажа — ухудшаете циркуляцию 1-го. Прикрывая приборы 1-го —
ухудшаете работу 2-го этажа. Во всяком случае, получите возможность регулировки любого прибора без ущерба остальным. С неизменяемым, хорошим и одним циркуляционным давлением для колец циркуляции.
+ стабильная работа насоса небольшой мощности.

Вопрос: На сегодняшний день ситуация такова весь материал уже куплен из расчета ПП50 с избытком условия покупки были таковы (возможно вас это удивит) что все купленное может быть возвращено или заменено на другой материал. Сейчас достраиваю котельную. Единственное изменение в предложенной схеме это установка кранов на подаче и обратке в коридорах, чтобы её заглушить при отключении электричества надеюсь хоть какая-то циркуляция в большом круге останется. В самом главном по схеме и диаметру труб определился ещё раз. Остались вопросы по типу кранов на радиаторах и установке расширительного бачка, где его лучше ставить на подаче или обратке и стоит ли делать систему закрытой?

Ответ: Тип арматуры для однотрубки — полнопроходая, без сужений прохода, который должен быть не меньше внутреннего диаметра подводящей трубы — 20мм. Оптимально — шаровый кран. Система делается закрытой по необходимости предотвращения образования воздуха/пара на тонких стенках теплообменника настенного котла и рабочем колесе насоса при работе в воде повышенной температуры. Давление столба воды в метрах над местом установки насоса зависит от температуры воды и составляет: при 70*- 3м.в.ст. при 90*- 5м.в.ст. При 100* -11м.в.ст.

Причем, в открытой системе давление создается именно столбом воды… В закрытой системе — в.ст. +величиной избыточного давления над местом установки насоса. Если указанных данных для закрытой системы нет, весь вопрос сводится к личным предпочтениям. Которые, как известно, не обсуждаются. Причем, действительно необходимого для системы давления можно достичь либо манипуляциями с поддержанием давления, группой безопасности, давлением подпитки, либо подняв открытый бачок выше системы.

Вопрос: Хочу самостоятельно монтировать систему отопления, воду и канализацию уже провел, все функционирует. Теперь решил разбираться с отоплением, буду задавать вопросы по мере их поступления.
Дом 10×10, котел планируется настенный Vitopend 100 24 кВт (отопление радиаторное, горячее водоснабжение). По трубам: хотел армированный полипропилен стояки 32 мм, обратка и подача -25 мм, к радиатору -20 мм). Краны Маевского и термоголовки на все радиаторы. Хотел, чтобы оценили мою схему.

Есть вопросы:

1.На первом этаже последний радиатор идет по холодному коридору (не жилое), можно ли его поставить там и не будет ли большой разницы температур между подачей и обраткой. Или может тогда отопление пустить против часовой стрелки, тогда этот радиатор будет первым. Как лучше поступить? Или вообще может его не ставить в этом коридоре. А поставить хотелось бы.

2. Так как дом деревенский, то строили и пристраивали и, соответственно, пол идет на разном уровне. Как в этом случае или все равно, ведь система, то принудительная.

3. Еще вопрос — радиатор с запорной арматурой и пр. (что куда ставить правильнее??) если не так подскажите. И нужно ли на обратке кран?

Ответ: Зачем дверь обходить? Идите 2-мя трубами от котла влево, от котла и радиатора 4 32 трубой, дальше 25 и последние 3 20. Вверх 25 и тоже в одну сторону последние 2 20. На радиаторы только балансировочные вентили под термоголовки (желательно с предустановкой, поставьте, потом не пожалеете), если есть
возможность и на подачу и на обратку регулируемые запорные вентили. Есть полностью перекрывающиеся.
Без балансировочников с кранами замучаетесь регулировать, потом будут советовать поставить насос помощнее, потом еще один и т.д. Котел выбрали очень хороший, можно подогнать под любую систему отопления.

Вопрос: Планирую сделать самостоятельно двух трубную систему отопления с циркуляцией воды самотеком (правда насос будет так же установлен). Дом двух этажный, относительно не большой (4-и радиатора на весь дом). Все нюансы работы такой системы изучены, за исключением одного тонкого момента: обратка от батарей у меня будет проходить под полом, из-за чего уровень ее (обратки) будет ниже уровня горловины обратки в АОГВ — 40-50см, к тому же, я хотел, и расширительный бак установить под полом в контуре обратки.
Подскажите опытные люди, будет ли работать самотек? Электричество, к сожалению, регулярно отключают.

Ответ: Будет, но плохо. Имея 2 этажа, Вы обеспеченны хорошим циркуляционным давлением в СО ( при правильном монтаже конечно). Но как раз обратка пролегающая ниже патрубка входа в котёл и будет перечёркивать все «+» выдавая издержки в «-» данного способа разводки. Ваш выход заглублять ниже котёл, или хотя бы уравнять место входа в котёл с нижним лежаком. Речь скорее, о приямке — углубление ниже уровня пола для установки котла. Тогда нижний патрубок котла будет напротив трубы обратки.

Вопрос: Понял по поводу РБ его необходимо поставить в обратку до насоса. Спускник у меня будет обязательно, будет стоять в самой верхней точке.

Ответ: Спускник обеспечит удаление уже собравшихся пузырей. Микропузырьки проскочат мимо беспрепятственно. Держа путь в радиаторы. Если обратка с ЕЦ проходит ниже котла (под полом), то к ней повышенное требование по утеплению, дабы сильно не охлаждать теплоноситель, чтобы не препятствовать циркуляции.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Обратка в системе отопления — что это такое, почему холодная при горячей подаче?

Надёжность и производительность отопительной системы зависит от эффективной работы всех частей, входящих в неё.

К ним относятся: котёл для подогрева теплоносителя, определённым образом подсоединённые к нему и между собой радиаторы, расширительный бак, циркуляционный насос, запорная и регулирующая арматура, трубопровод необходимого диаметра.

Создание высокоэффективной системы отопления возможно, благодаря специальным знаниям и опыту в этой сфере деятельности. Немаловажную роль в рабочем процессе отопления помещения играет трубопровод обратки.

Обратка в системе отопления, что это такое

Обратка представляет собой часть трубопровода контура отопления, осуществляющая передачу охлаждённого теплоносителя, после его прохождения по системе через подключённые радиаторы, в котёл для повышения температуры. Теплоносителем в основном является вода, иногда антифриз.

Фото 1. Схема отопления с использованием твердотопливного котла. Обратка обозначена синим цветом.

Виды отопительных схем

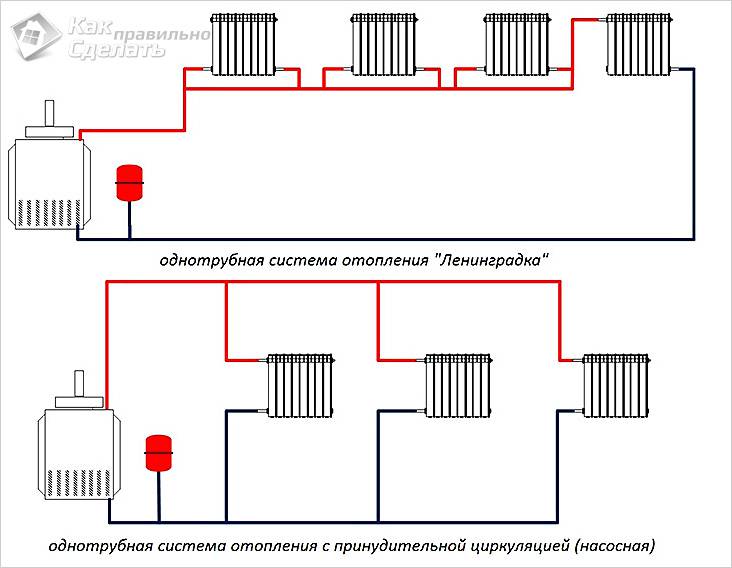

Для многоэтажных зданий часто применяют однотрубную прямую систему разводки. Она не имеет чёткого разделения труб на подвод жидкости в радиаторы и обратку, поэтому полный контур условно делят на две равные части. Стояк, выходящий из котла, называют подача, а трубы, выходящие из последнего радиатора — обраткой. Преимущества этой схемы:

  • экономия времени и материальных затрат;
  • удобство и простота монтажных работ;
  • эстетичный вид;
  • отсутствие стояка обратки и последовательное расположение радиаторов (теплоноситель подаётся на 1-й, затем 2-й, 3-й и так далее).

Для однотрубной системы распространена вертикальная разводка с вертикальным контуром и подводом тепла сверху.

При двухтрубной системе разводки подразумевается установка двух замкнутых, параллельно подключённых, контуров, один из них обеспечивает функцию подвода теплоносителя к отопительному прибору (радиатору), второй — функцию его отвода (обратка).

Радиаторы подключаются несколькими способами:

  • Нижний (или седельный, серповидный). Предусматривает подключение подвода и обратки к нижним соединительным отверстиям радиатора. На верхние отверстия устанавливают кран Маевского и заглушку. Применяют для систем, в которых трубы скрыты под полом или плинтусом. Целесообразны для многосекционных радиаторов, при небольшом числе секций потери тепла доходят до 15%.
  • Боковой способ, пользуется популярностью. Трубы подсоединяют к радиатору с одной стороны: подвод теплоносителя через верх, обратку — через низ. Не подходит для приборов с большим числом секций.

Фото 2. Двухтрубная схема отопления с боковым типом подключения. Указана температура подачи и обратки.

  • Диагональный (или боковой перекрёстный) способ подразумевает подачу горячей воды сверху, подключение обратки — снизу и с другой стороны. Подходит для радиаторов с числом секций не менее 14 шт.
  • Третьим вариантом организации схемы отопления является гибридный способ, основанный на одновременном использовании однотрубной и двухтрубной систем. Например, коллекторная схема предполагает подачу теплоносителя через одиночный стояк, дальнейшая разводка на месте осуществляется по индивидуальному плану.
Принцип работы, как повысить производительность

Одиночный контур не обеспечивает равномерного прогревания отопительных приборов, теплоотдача уменьшается по мере удаления от котла (в последние радиаторы поступает теплоноситель холоднее, чем на первые). Недостаток подобной системы — большие значения давления теплоносителя.

Справка. производительность однотрубной системы повышается при наличии циркулярного насоса или байпасов, сформированных на каждом этаже.

Преимущества двухтрубного варианта отопления:

  • прогрев достаточного числа приборов в равной степени, вне зависимости от их расстояния до источника тепла;
  • корректирование температурного режима, проведение ремонтных мероприятий на отдельном приборе не оказывает влияние на работу других.

Недостатки:

  • сложность схемы разводки;
  • трудоёмкость установки и подключения.

Оптимальным выбором для частного строительства является самая производительная двухтрубная система, которую также часто выбирают для отопления элитного жилья.

Монтаж двухтрубной системы целесообразно проводить с установкой циркуляционного насоса, который позволяет использовать трубы меньшего диаметра.

После него, с целью предохранения контура рециркуляции от продавливания, ставят обратный клапан.

При монтаже системы без циркулярного насоса соблюдается правило: подача возможна если есть уклон от или к котлу. Теплоноситель с более высокой температурой через подвод (наклон от котла к отопительному прибору) поступает в радиатор и прогревает его, а затем выходит через обратку (наклон от радиатора к котлу), но с уже меньшей температурой. Опытные мастера нередко прибегают к замене рециркуляционного насосного кольца на систему 3-х или 4-х ходовых смесителей.

Важно! При естественной циркуляции, весь трубопровод от стояка к радиаторам не должна иметь большую длину.

Особенности

Продолжительная работа котельного оборудования возможна при правильно спроектированной системе разводки труб, которая обеспечивает определённую разницу температур между трубами, выводящими и подводящими теплоноситель.

Внимание! Наличие существенной разницы температурных значений является причиной образования на камере сгорания обильного конденсата.

Капли воды, особенно в соединении с образующимся при горении оксидом углерода (в случае твердотопливного оборудования), быстро разъедают стенки камеры, нарушается герметичность важного элемента, и котёл выходит из строя.

Приемлемым решением в данной ситуации является подсоединение дополнительного водонагревающего устройства — бойлера. Он устанавливается рядом с котлом специальным образом, чтобы теплоноситель, пройдя по всем приборам системы, попал в него, а затем в котёл.

Фото 3. Система отопления с бойлером для нагрева воды. Прибор установлен рядом с газовым котлом.

Таблица температуры в трубопроводе отопления

Температура отопления, включая трубы обратки, напрямую зависит от показателей уличных термометров. Чем холоднее воздух на улице и выше скорость ветра, тем больше затрат на тепло.

Разработана нормативная таблица, отражающая значения температурна входе, подаче и выходе теплового носителя в системе отопления. Представленные в таблице показатели обеспечивают комфортные условия для человека в жилом помещении:

Темп. внешняя, °С +8 +5 +1 0 -1 -2 -5 -10 -15 -20 -25 -30 -35
Темп. на входе 42 47 53 55 56 58 62 69 76 83 90 97 104
Темп. радиаторов 40 44 50 51 52 54 57 64 70 76 82 88 94
Темп. обратки 34 37 41 42 43 44 46 50 54 58 62 67 69

Важно! разница между температурами значениями подачи и обратки зависит от направления движения теплоносителя. Если разводка сверху, перепады составляют не больше 20°С, если снизу — 30°С.

Норма давления

Эффективная передача и равномерное распределение теплоносителя, для производительности всей системы с минимальными потерями тепла возможны при нормальном рабочем давлении в трубных магистралях.

Давление теплоносителя в системе подразделяется по способу действия на в виды:

  • Статическое. Сила воздействия неподвижного теплоносителя на единицу площади.
  • Динамическое. Сила действия при движении.
  • Предельный напор. Соответствует оптимальному значению давления жидкости в трубах и способному поддержать работу всех обогревательных приборов на нормальном уровне.

Согласно СНиП оптимальный показатель равен 8—9,5 атм, снижение давления до 5—5,5 атм. нередко приводит к перебоям отопления.

Для каждого конкретного дома показатель нормального давления индивидуален. На его значение влияют факторы:

  • мощность насосной системы, подающей теплоноситель;
  • диаметр трубопровода;
  • отдалённость помещения от котельного оборудования;
  • износ частей;
  • напор.

Контролировать давление позволяют манометры, монтирующиеся непосредственно в трубопровод.

Почему не работает обратка

Существует множество проблем, связанных с обраткой в отопительной системе.

Передавливает подачу

Температура воды в трубопроводе обратки определяется устройством системы отопления, соответствует значению в графике температур, утверждённому обслуживающей организацией.

Нередко жильцы квартир сталкиваются с проблемой, когда обратка передавливает подачу.

Распространённая причина — переход горячего теплоносителя из магистрали подачи в контур обратки через всевозможные части (например, перемычки) трубопровода горячего водоснабжения или вентиляцию. При автоматическом приборе регулирования, как правило, достаточно его правильно настроить.

Теплоноситель плохо сходит

При нарушении циркуляции жидкости в тепловом контуре, вода в трубах обратки плохо сходит. Первоначально проверяют соответствие мощности циркуляционного насоса требованиям. Причина может скрываться в банальной протечке трубопровода. Ситуация с плохой циркуляцией типична для многоквартирных домов, расположенных на конечном участке теплотрассы с недостаточным перепадом давления.

Обратка холодная, забиты трубы

Низкая температура обратки — серьёзная проблема, мешающая обеспечить комфорт в помещении. Причины холодной обратки:

  • неправильная разводка отопления;
  • воздушный пузырь в системе или стояке;
  • недостаточный расход воды по сети;
  • заниженная температура в подводных трубах;
  • увеличенные объёмы теплопотерь;
  • неэффективность насосного оборудования, результат: слабая циркуляция и недостаточный перепад температур между подачей тепла и обраткой;
  • пониженное давление;
  • забитые трубы и радиаторы.

Применение кранов Маевского позволяет ликвидировать воздушные пробки, препятствующие движению теплоносителя.

Фото 4. Кран Маевского, установленный на радиаторе отопления. При помощи него можно спустить лишний воздух из системы.

Важно правильно спускать воздух:

  • запорной арматурой остановить подачу тепла;
  • открыть кран Маевского, спускать теплоноситель с воздухом;
  • восстановить перемещение тепла, открыв запор.

Узкий проход регулировочного крана нередко объясняет заниженную температуру обратки, это повод заменить его на новый.

Периодически проверяют трубопровод на засорённость, которая мешает движению теплоносителя. Грязь и отложения удаляют. Если восстановить проходимость труб не получается, участок заменяют новым трубопроводом.

Внимание! Установить точную причину неполадки можно после проверки всей отопительной системы.

Перегрев обратного теплоносителя

Иногда температура на выходе, наоборот, выше нормы на 5% и более, чем в таблице температур. Если причина в повышенном расходе воды, то его следует отрегулировать до нормального уровня. Если вода в обратке горячее, чем в подаче, проверяют правильность подсоединения труб к стоякам магистральной системы.

Регулировка

Поддерживать температуру радиатора на определённом уровне и разницу температур труб подвода и обратки на минимуме позволяет специальный регулятор температур.

Справка. Монтирование прибора проводится на трубе с горячей водой перед входом всех радиаторов. Отсутствие регулятора подразумевает регулировку одновременно всех подключённых к стояку.

Зачем нужен клапан

Правильный проект системы отопления разрабатывают с учётом разницы температурных значений в трубах подвода теплоносителя и обратки.

Нередко, вместо установки бойлера, применяют другой вариант защиты, обеспечивающий продолжительную эксплуатацию твердотопливного котельного оборудования.

Помогает подсоединение байпаса, который представляет собой специально врезанную трубу, позволяющую остывшему теплоносителю изменить направление движения в обход котла.

Байпас обеспечивает циркуляцию теплоносителя по, так называемому, малому контуру. При формировании этого контура, в месте соединения байпаса и обратки ставят термостатический или трёхходовой кран.

Он срабатывает в зависимости от предварительно настроенного режима температуры. По достижении теплоносителем, циркулирующим по малому кругу, заданной температуры (обычно 55—60°), клапан приоткрывается. Это обеспечивает поступление очередной порции остывшего теплоносителя из системы обратки и позволяет значительно сократить время его нагрева перед поступлением в котёл.

Постоянное смешивание горячего и холодного теплоносителя поддерживает температуру жидкости, входящей в котёл, на оптимальном значении.

Важно! Малый циркуляционный круг позволяет прогреть достаточно большой объём воды, что предотвратит процесс образования конденсата на камере сгорания и сохраняет её герметичность, а значит и работоспособность, длительное время.

Полезное видео

Посмотрите видео, в котором рассказывается о том, как выполнить балансировку системы отопления.

В работе отопительной системы «мелочей» нет

Чтобы дома было тепло, важно следить за производительностью всех составляющих отопительной системы. Зачастую проблемы трубопровода обратки появляются вследствие нарушения работы или поломки другого узла. Не всегда дефект можно устранить самостоятельно, иногда следует обратиться за помощью к квалифицированным специалистам.
