Болт анкерный. Конструкция, назначение, способы крепления

Благодаря своей конструкции, болт анкерного типа входит в число наиболее эффективных разновидностей крепежа. С его использованием осуществляется монтаж объектов, характеризующихся значительной массой и крупными габаритами, на поверхности строительных конструкций, созданных на основе материалов с самыми разными показателями прочности, а также плотности. Анкерам присуща широкая универсальность. Они применяются как на этапе возведения новых сооружений, так и при проведении ремонта помещений в уже эксплуатируемых зданиях. Преимущественная сфера использования – крепление в бетонных основаниях. Однако существует ряд разновидностей промышленно выпускаемых анкерных болтов, разработанных с целью осуществления крепления на слабо структурированных материалах, например, таких, как щелевой кирпич, пено- и газобетон.

Предназначение и принцип действия

Предназначение болта анкерного – это фиксация приборов, устройств, оборудования и предметов мебели на строительных основаниях, созданных из природного/натурального камня, нещелевого кирпича либо полнотелого бетона.

Принцип действия основан на увеличении диаметра цилиндрической рабочей поверхности под воздействием давления, оказываемым конусообразным хвостовиком резьбового стержня или такой же по форме гайкой. Способность воспринимать данной крепежной деталью значительные усилия обусловлена совокупностью следующих факторов:

внедрение граней специфического механизма распорного типа во внутреннюю поверхность монтажного канала;
цанговая муфта удерживается в установочном гнезде за счет действия силы трения.

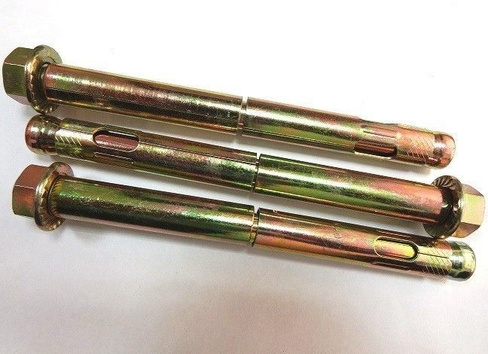

Конструкция

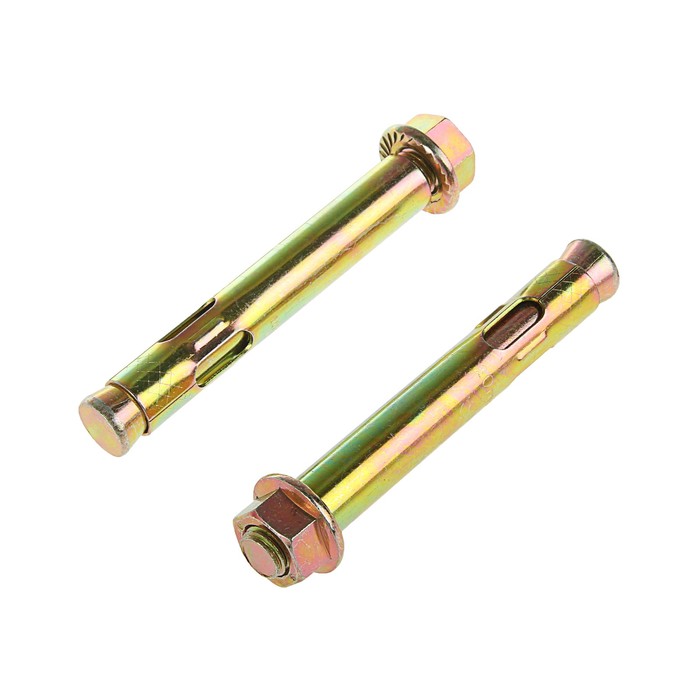

Анкерный болт в классическом исполнении представляет собой комбинированную конструкцию из металла. Его составными частями являются:

резьбовой стержень либо болт с хвостовиком конусообразной конфигурации;

фланцевая гайка. Допускается использование обычной шестигранной гайки совместно с плоской шайбой;
стальная подвижная втулка/муфта с продольными разрезами.

Схожей по конструкции анкерному болту является другая пользующаяся немалой популярностью крепежная деталь – дюбель. Их основное отличие кроется в материале изготовления. Рабочая часть дюбеля – не твердая, а мягкая. Выполняется она, обычно, из пластика. В ней фиксируется сам элемент крепления, например, саморез. В основе принципа работы дюбеля находится исключительно действие силы трения между его поверхностью и монтажным основанием.

Анкерный болт производится из металла. В качестве такового может выступать и сталь, и алюминий, и цветной цинксодержащий сплав латунь. Ввиду этого, прочное скрепление болта анкерного с основой обеспечивается не только за счет действия силы трения. Второй важный фактор –сопротивление материалов. Поэтому анкерный болт более устойчив к воздействию нагрузок динамического и статического характера, чем сопряжения элементов конструкций, созданные на основе дюбеля.

Допустимые нагрузки

Современная металлургия производит анкерные болты большого числа разновидностей. Но по вопросу расчета допустимой рабочей нагрузки принят единый подход. Сформулировать его можно так: величина данного параметра не должна превышать ¼ от максимального усилия на вырывание при монтаже в бетоне, характеризующемся прочностью от 200 до 250 кгс/см кв. С увеличением данного показателя такого материала основы рекомендуемая нагрузка на крепеж возрастает пропорционально.

И еще один важный момент. Когда в бетоне имеются трещины, нагрузку на вырывание нужно умножить на 0,6 и высчитывать одну четвертую часть от полученного результата.

Преимущества и недостатки

Отметим основные преимущества анкерного болта.

Стойкость к воздействию внешних усилий. Крепежная деталь остается неподвижной при приложении к ней вибрационных нагрузок;
Применяя анкеры, можно укрепить конструкцию, уже находящуюся в эксплуатации.
Простота монтажа. Необходимость применения для фиксации какого-то специального оборудования отсутствует. Сроки проведения данной операции небольшие.
Широкая товарная номенклатура. Подобрать оптимальный экземпляр анкерного болта с учетом условий монтажа особых сложностей не составляет.
По критерию «Нагрузочная способность» данный крепежный элемент является безусловным лидером среди всех метизов.

Заслуживающих внимания недостатков у болта анкерного заметно меньше.

В твердом основании предварительно нужно проделывать отверстие.
Повышенная цена по сравнению с иными подобными по функционалу деталями.

Классификация и подразделение на виды

Механические фиксаторы принято подразделять на 2 категории. Для этого используются следующие характеристики:

конструктивное исполнение;
область применения.

Коротко рассмотрим разновидности болтов анкерных с учетом каждого из этих критериев.

Конструктивное исполнение

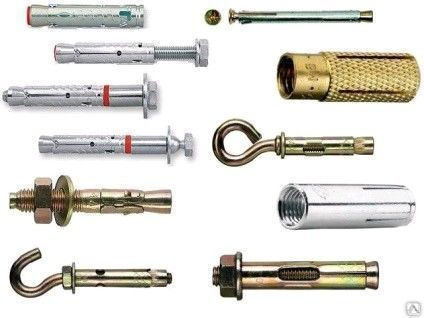

Данные элементы крепления в зависимости от конструктивного исполнения бывают ниже перечисленных видов.

Болт анкер-клин. Представляет собой металлическую резьбовую шпильку, расположенную внутри цанговой муфты. При завинчивании шпильки лепестки втулки расходятся за счет давления, оказываемого конусообразным сегментом стержня на ее нижнюю грань. В бетоне ячеистого типа эта крепежная деталь не применяется. Причина – в материале монтажной основы анкер-клин продуцирует по площади соприкосновения повышенное давление.

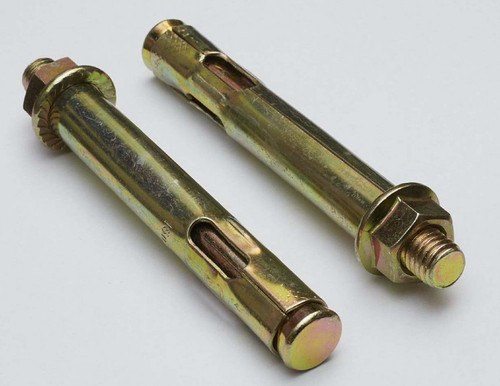

Втулочный анкер с гайкой. Важным конструктивным элементом этой крепежной детали является фиксирующая гильза. А хвостовик стержня выполнен в виде усеченного конуса. При затягивании гайки втулка перемещается по резьбовому отрезку и распирается под давлением конусообразной поверхности конца стержня. Конструктивные особенности, присущие крепежу этого вида, предоставляют возможность его монтировать, в том числе, в таких хрупких стройматериалах, как кирпич, произведенный из обожженной глины, и бетон с ячеистым внутренним строением. Причина – этот анкер продуцирует уменьшенное напряжение в монтажной основе.

Болт цанговый распорного типа. Конструкция данного крепежного элемента более сложная по сравнению с предыдущим вариантом анкерной техники. Выполненные на поверхности разжимной муфты/гильзы продольные прорези формируют 4 лепестка, постепенно раскрывающиеся под воздействием давления, оказываемого распорным элементом. В результате поперечное сечение увеличивается. Фиксацию обеспечивают:
- преобразование формы поверхности гильзы;
- усилия, связанные с действием силы трения.

Уровень способности болта цангового распорного выдерживать внешние нагрузки сопоставим с этой характеристикой анкер-клина.

Анкерный забивной болт. Данный фиксатор имеет следующие конструктивные особенности:

на внутреннюю коническую часть распорной муфты нанесены продольные прорези;

во внутренней полости гильзы находится клин. Под ударным внешним воздействием он перемещается, в результате чего втулка распирается.

Анкерный забивной болт устанавливается только в бесщелевой кирпич и полнотелый (неячеистый) бетон по причине продуцирования в области соприкосновения с материалом основания повышенных усилий на распор. Монтаж осуществляется достаточно оперативно и не сопряжен со сложностями.

Классификация по сфере применения

В соответствии с критерием «Сфера использования» болты анкерные принято подразделять на группы деталей, обеспечивающих фиксацию:

конструкций, выполненных из стали;
элементов инженерных систем;
натяжных потолков;
лестничных маршей;
оборудования с электроприводом бытового применения;
дверных коробок и оконных блоков.

Размерные характеристики болтов анкерного типа, устанавливаемых в бетон

Значения длины анкеров (обозначение L) и диаметра (обозначение D) резьбового отрезка определяются их назначением.

Крепежные детали с метрической резьбой D <12 мм и L ≤ 20 см применяются, в основном, при осуществлении ремонтных работ самими владельцами объекта недвижимого имущества.

Стальные фиксаторы, параметр D которых достигает отметки 20 мм, а L≤35см, широко используются в целях организации промышленного производства и в строительстве для фиксации массивных и крупногабаритных конструкций.

От размерных характеристик анкерного болта напрямую зависят следующие показатели:

предельная величина несущей поверхности. Изменяется для крепежных деталей различного вида в диапазоне 5 см…30 см;

максимальная толщина подлежащих монтажу элементов – в пределах от 1,5 см до 6 см;
максимальное усилие на вырыв – min 1,5 кН; max 30 кН

Материал изготовления

С помощью анкерного болта, выполненного из металла, крепятся массивные конструкции. Обеспечивается такая возможность использованием в качестве сырья прочных материалов. Речь идет о таких, как:

сталь конструкционная с пониженным уровнем содержания углерода, например, следующих марок Cт.20Г, Cт.20, Cт.15 и Cт.10. Металл этих видов характеризуется высокой прочностью, поэтому произведенные из него фиксаторы демонстрируют устойчивость к воздействию повышенных нагрузок;
сталь с антикоррозионными свойствами. В ее состав входят легирующие компоненты. Наряду с устойчивостью к воздействию процессов коррозии, позволяющей использовать изготовленные из нее анкерные болты во влажных условиях, такая сталь обладает к тому же повышенной прочностью. Отечественная металлургия выпускает такие марки антикоррозионной (читай, нержавеющей) стали: 12Х18H9Т, 12X18Н9, 08Х18h20 и др.

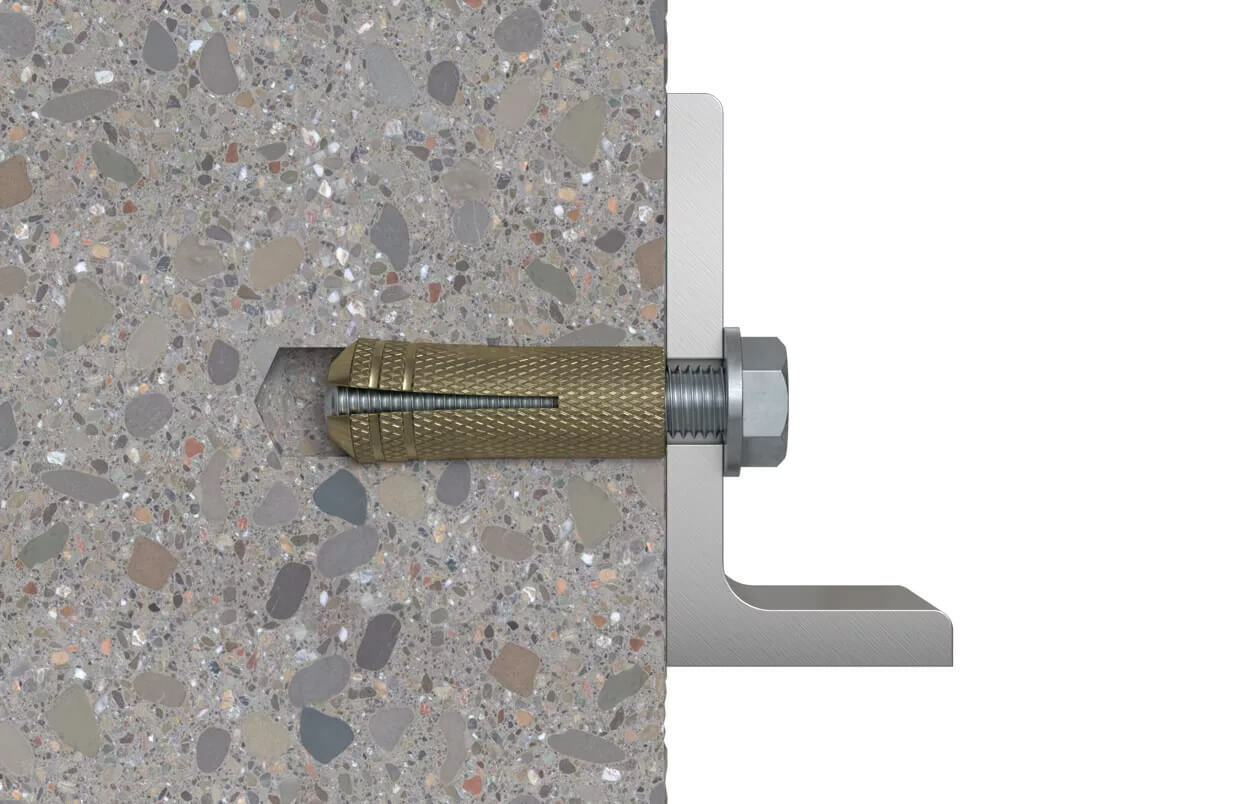

алюминиево-цинковые сплавы, которые принято называть латунью. Используются, преимущественно, с целью крепления приборов, устройств и различного оборудования в бытовых условиях. Для изготовления анкерных болтов подходит латунь литейная. Это, например, следующие марки: ЛЦ40C, ЛЦ40Mц1,5, ЛC59-1 и др.

Заключение

В заключение просмотрите очень полезное видео. В нем доступно раскрываются особенности выпускаемых современной металлургией анкерных болтов. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте в соответствии с высветившейся подсказкой.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

виды, размеры и фото анкерного крепежа

Виды анкерных болтов и сферы их применения
Особенности монтажа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности.

Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

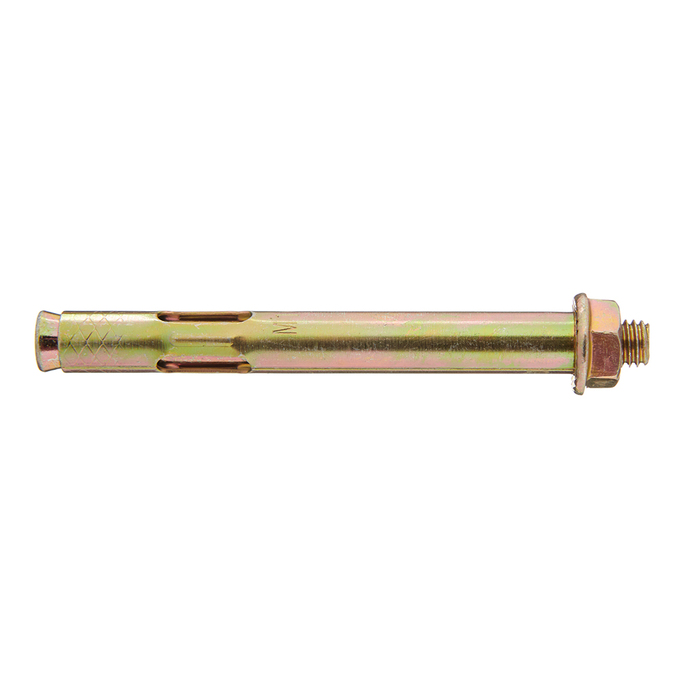

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

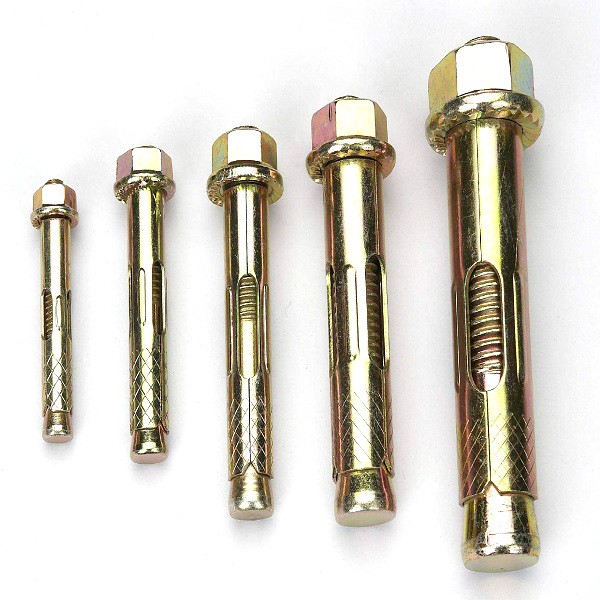

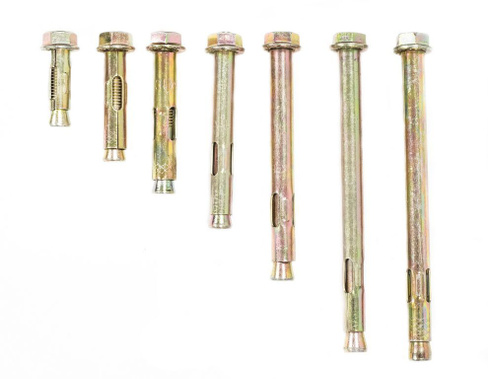

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

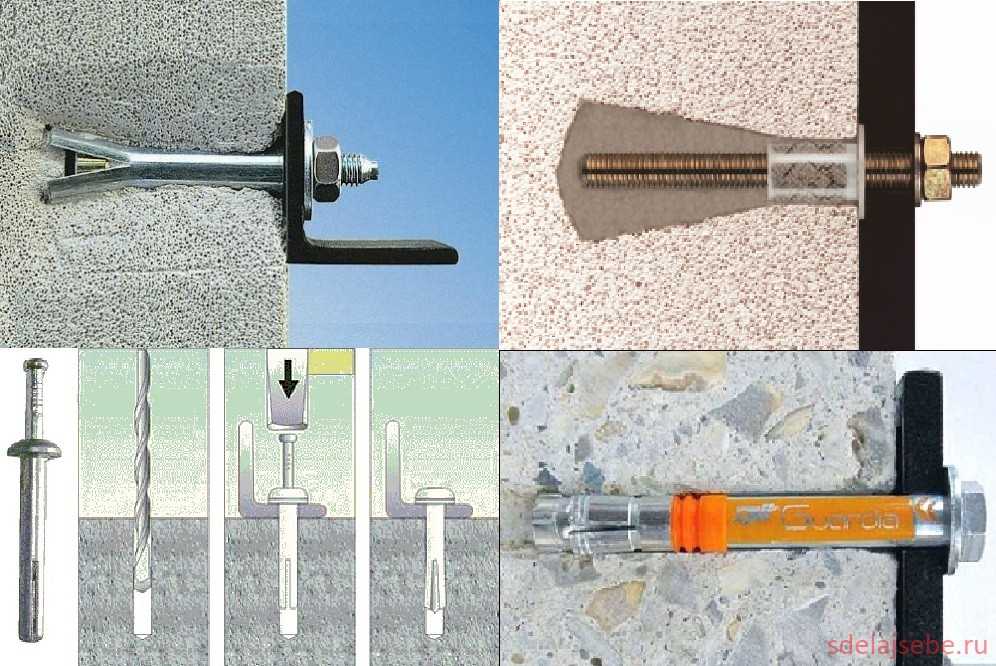

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

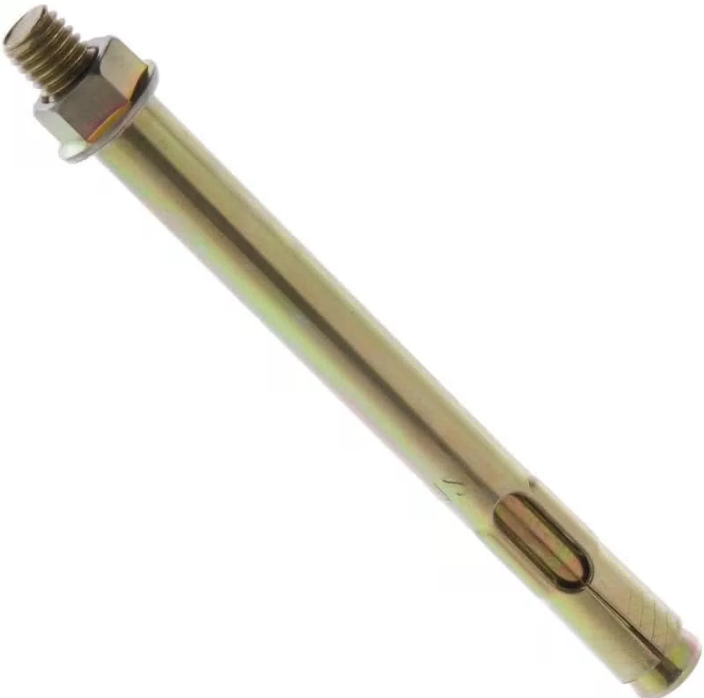

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

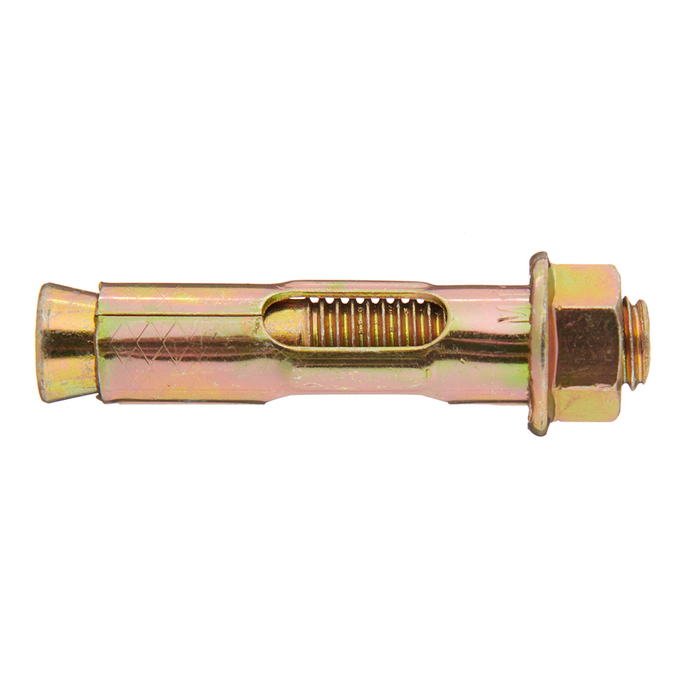

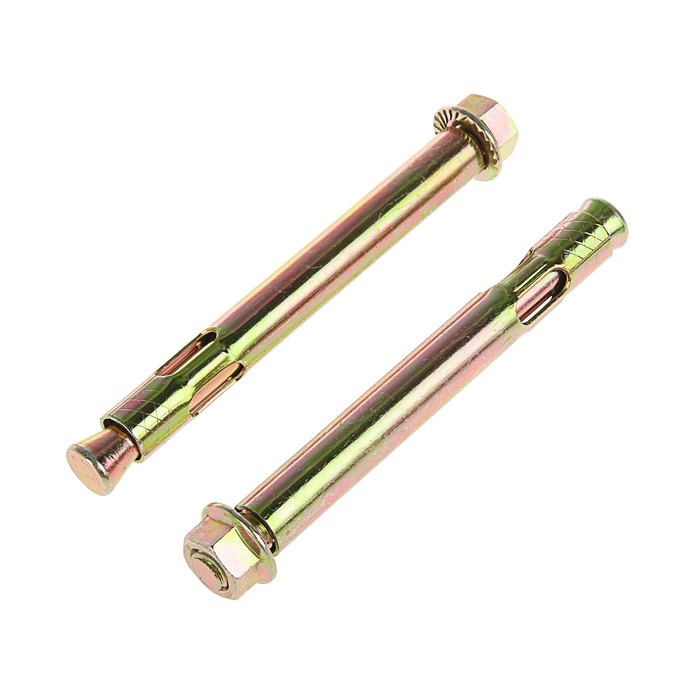

Анкерный болт с гайкой фото

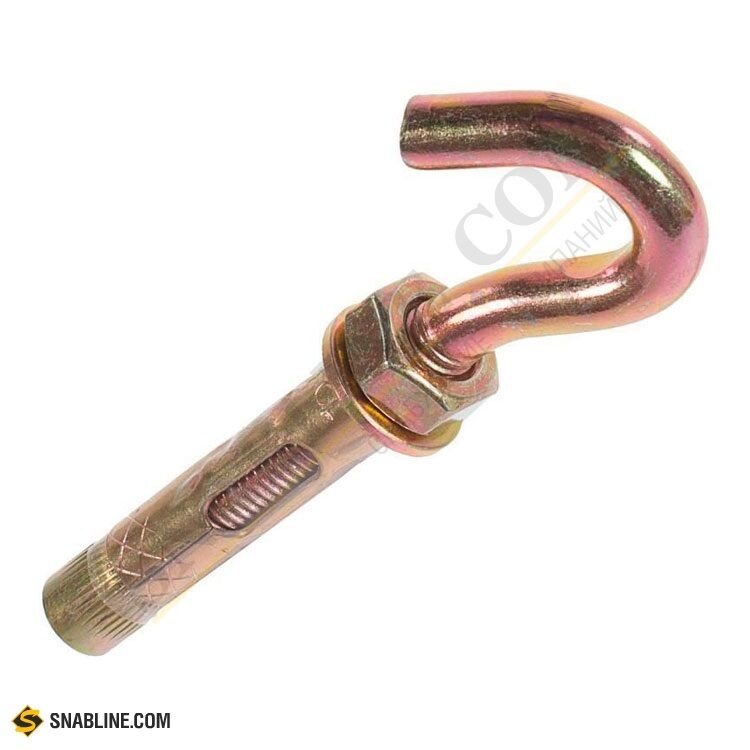

Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

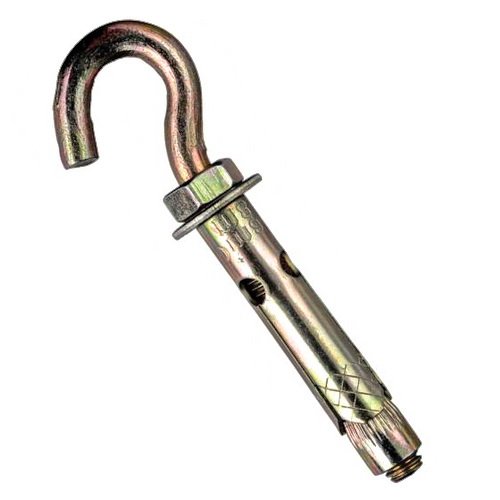

Анкерный болт с крюком фото
Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
Анкерный болт с кольцом фото
Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.

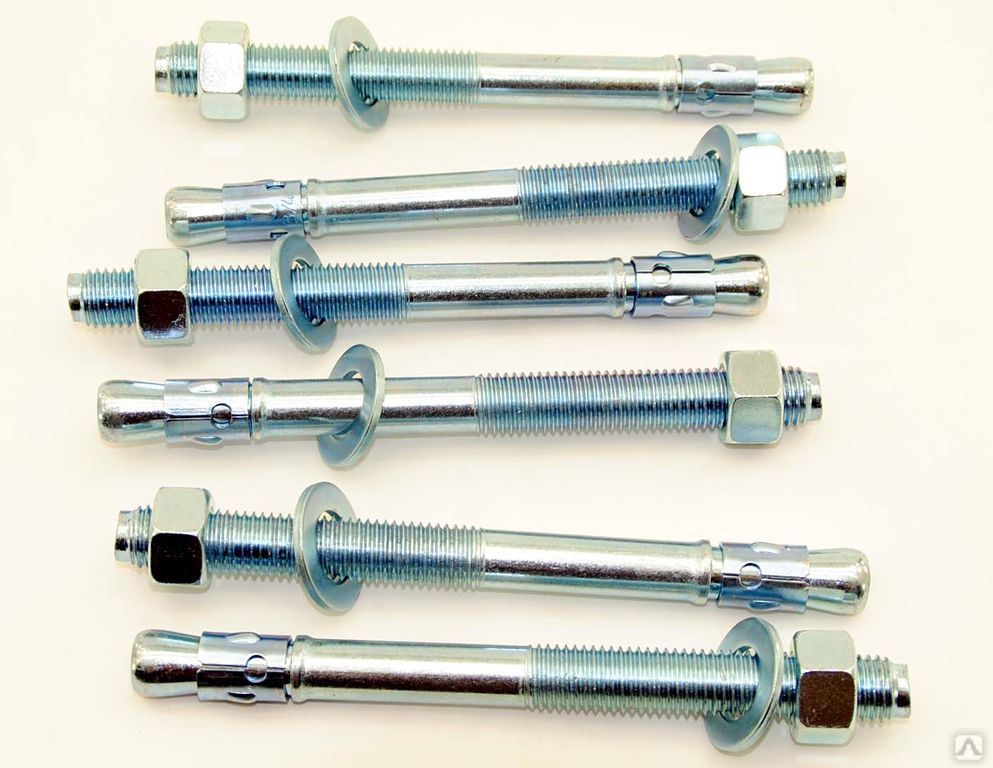

Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.
Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.
Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

Что такое анкерные болты? (с изображением)

Анкерные болты представляют собой цилиндрические крепежные детали, которые используются для соединения объектов и элементов конструкций с бетоном. Их можно использовать для всего: от удержания дома до его фундамента до крепления тяжелого промышленного оборудования к заводскому цеху. Многие производители изготавливают эти болты, и существует несколько различных стилей, доступных для различных применений. При правильной установке они образуют очень прочное и надежное соединение, которое прослужит десятилетиями. Анкерные болты можно приобрести в некоторых хозяйственных магазинах и у строительных компаний, а также у производителей.

Классическая версия представляет собой литой анкерный болт. Эти болты вставляются в бетон, пока он еще влажный, при этом резьбовая часть торчит вверх. Когда бетон затвердевает, болт устанавливается на место, и предметы можно привинтить с помощью гайки, которая соединяется с резьбовой частью. Эти болты часто используются в новых строительных проектах, где хорошо известно расположение стен и других элементов, которые необходимо соединить с фундаментом.

Другой тип представляет собой болт, который вставляется в бетон после его схватывания. Для этих болтов требуется просверленное отверстие, и их можно закрепить на месте с помощью эпоксидной смолы или с помощью клина, который расширяется, удерживая болт при его затягивании. Для дооснащения и подобных задач эти болты могут быть очень полезны, хотя важно правильно их установить, иначе они могут выйти из строя, иногда катастрофически.

Когда в строительстве используются анкерные болты, строитель обычно должен соблюдать местные строительные нормы и правила, которые определяют размер болтов и необходимое расстояние между ними. Цель состоит в том, чтобы распределить нагрузку конструкции по нескольким точкам, уменьшив нагрузку на любой конкретный болт или любую заданную область бетона. Инженер или архитектор может рассчитать соответствующие напряжения и нагрузки, чтобы убедиться, что болты расположены правильно.

Основным недостатком этих болтов является то, что после того, как они вставлены на место, их нельзя снять, не выбив секцию бетона отбойным молотком. В ситуации, когда болты являются важными элементами конструкции, это обычно не является серьезной проблемой, но может быть проблемой, когда анкерные болты используются для крепления тяжелой техники. Например, если фабрика перестраивается для производства чего-то другого, старые крепежные детали могут мешать.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем AboutMechanics. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Мэри МакМахон

Анкерные болты. Спецификация и типы. Ноль

Анкерные болты прикрепляют несущие конструкции к бетонным конструкциям. В производственной промышленности анкерные болты обычно крепят к бетону оборудование, конструкционные полозья и сосуды. Один конец анкерного болта ввинчивается в бетон, а открытый конец с резьбой соединяется с оборудованием. Есть много типов. Некоторые из распространенных — это L-образные двухконечные стержни с пластиной, шпилькой с приварной головкой и клиновым типом. В этой статье вы узнаете подробности о каждом типе анкерных болтов, процессе выбора и ответственных лицах, участвующих в установке.

Типы анкерных болтов

Анкерные болты с изогнутыми стержнями

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в виде крючков. Эти крючки встраиваются в бетон или кирпичную кладку. Они бывают двух типов: L или J. Изогнутые стержни широко используются в указателях, столбах и других стальных конструкциях.

Предоставлено: Portland Bolt

Двусторонние стержни с пластиной

Эти типы анкеров имеют форму двусторонних стержней с пластинчатой шайбой на одном конце. Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Плоские болты широко используются при строительстве колонн зданий, дорожных знаков, фонарных столбов и других конструкций.

Анкерные болты с головкой

Эти болты имеют кованую головку на одном конце, обычно имеющую шестигранную или квадратную головку. Головка упирается в бетон. Если к каждой стороне болта приваривается металлическая пластина, то они относятся к категории пластинчатых анкеров. Эти пластинчатые анкеры по-прежнему классифицируются как анкерные болты с головкой. Эти типы креплений обеспечивают приятный вид поверхности без торчащих гаек и болтов. Они применяются для различных строительных применений, таких как перила моста, фонарные столбы и т. д.

Клиновые болты

Эти крепежные детали состоят из стального круглого стержня с резьбой на одном конце и заклепкой на другом конце. «Swedge» означает, что у них много углублений, которые позволяют им лучше сцепляться с бетоном. Они находят широкое применение в строительстве балок и опор.

Выступы Swedge, любезно предоставлено: TSA Manufacturing

Выбор правильного анкерного болта

Когда вы соединяете часть оборудования с бетоном, она должна держаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения. Есть много вопросов, которые следует учитывать при выборе анкерного болта для крепления объекта к бетонной конструкции. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, а другие для цемента или кирпичной кладки. Выбор правильного крепежа зависит от основного материала, к которому прикрепляется объект.

Как правило, предпочтительный метод крепления включает в себя непосредственное литье их в бетон до отверждения. Однако строительные подрядчики не всегда знают необходимое место крепления из-за опоздания или еще не определенного оборудования. В таких случаях засверливаемые анкеры крепят оборудование к плите. Это происходит за счет механической посадки с натягом или за счет использования системы химической анкеровки.

Различные сценарии

При выборе подходящего крепежа для работы вам понадобится достаточно прочный, чтобы выдержать усилие нагрузки, но без ущерба для стабильности всей конструкции.

Вы должны знать общую нагрузку, которую может выдержать якорь. Анкерный болт является самым слабым местом в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности укажите самые прочные, самые большие и самые глубокие болты.

Как правило, с увеличением диаметра увеличивается нагрузка и грузоподъемность. Кроме того, наилучшее удерживающее значение достигается при глубоком заглублении анкеров в очень твердый бетон. Набор анкеров 1/2″ с минимальной заделкой 2″ обеспечивает более прочную фиксацию, чем анкер 1/4″ с минимальной заделкой 1″.

Еще один момент, на который следует обратить внимание, это место крепления к бетону груза, удерживаемого анкерными болтами. Для нагрузок, которые крепятся к стене сверху, укажите более прочные болты. Для грузов, закрепленных на ребре, опирающихся на землю, может быть достаточно болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонщиков рекомендует эмпирическое правило для длины крепежа, заделанного в бетон. Эффективная длина заделки должна быть 4d или 2″, в зависимости от того, что больше.

Другие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает в себя болт, проходящий через крепление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и от того, как гайка располагалась в бетоне до установки болта на место. Для законченного вида используйте анкерный болт с одинаковой головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с крепежными винтами или вставные анкеры, чтобы добиться такого же внешнего вида.

При рассмотрении веса нагрузки, которую должны удерживать анкеры, важно понимать, что болт является самым слабым звеном в системе бетонных конструкций. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса. Самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационная нагрузка

Оборудование, закрепленное на бетоне, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой. К вибрирующим конструкциям относятся насосы, двигатели, вентиляторы, движущиеся ремни и даже вывески, развевающиеся на ветру.

Анкерный болт передает приложенные к нему усилия сдвига и напряжения за счет трения, но если трение уменьшается из-за постоянной вибрации, его удерживающая способность уменьшается. В таких случаях следует использовать более прочный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, закрепленное на бетоне при ударной нагрузке, должно выдерживать изменения нагрузки в течение определенного периода времени. Типичным примером ударной нагрузки может быть бампер на причале. Поскольку механические анкеры могут обеспечивать значения удерживания, основанные на трении болта о стенки отверстия, при нарушении трения значение удерживания уменьшится. Ударные нагрузки со временем могут медленно ослабить анкерные болты.

Обязанности

При выборе правильного анкерного болта для вашего применения необходимо учитывать множество различных характеристик. Тип и прочность бетона, размер и расположение приспособления, тип окружающей среды и желаемый вид готового продукта требуют внимания. Правильный размер и расстояние между анкерами имеют решающее значение в любом структурном приложении. По этой причине крайне важно спроектировать конструкцию в консультации со специалистом-строителем.

Важно определить общую ответственность за конструкцию анкерных болтов. Часто несколько производителей доставляют оборудование на одну площадку. Ответственность за проектирование и поставку анкерных болтов, как правило, должна нести компания, на которую возложена общая инженерная ответственность. Чтобы эффективно выполнить эту задачу, поставщики оборудования должны предоставить информацию об оборудовании, такую как вес, высота и центр тяжести, только поставщику, ответственному за упаковку.

Конструкция анкерных болтов для бетонного фундамента

Связанные ресурсы: Гражданское строительство

БЕЗОННЫЕ ФУНДЕРНЫЕ ЯРКОРНЫЕ БОЛТЫ ДИСУАЖКА

Ресурсы проектирования Гражданского строительства

БЕЗОННЫЕ ФУНКА к бетону. Существует множество типов анкерных болтов, конструкция которых в основном является собственностью компаний-производителей. Все они состоят из резьбового конца, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от стандартных зданий до плотин и атомных электростанций. Их также можно использовать для надежного крепления закладных плит к бетонному фундаменту при использовании с элементом из конструкционной стали.

Простейший анкерный болт представляет собой закладной анкер. Как видно на рисунке 1, большинство конструкций состоят из стандартного болта с шестигранной головкой, который заливается во влажный бетон до того, как он схватится. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с крюком на конце или какого-либо другого вида изгиба. Литые анкерные болты являются самым прочным типом крепежа, но заливка сложна, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Еще одним применением этого анкерного болта является соединение бетонного фундамента здания с его стеной. Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать анкерный болт и устанавливать его в бетон. Эти устройства в основном изготовлены из композитного пластика. После заливки и затвердевания бетона можно использовать только болты других типов — механические и эпоксидные. Болты из эпоксидной смолы самые прочные, но их установка может быть очень сложной, поскольку эпоксидную смолу необходимо смешивать в соответствии с точными спецификациями, отверстие должно быть очень чистым, и необходимо следить за временем схватывания. Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздавила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, конструкторы часто упускают из виду важные моменты, касающиеся анкерных болтов, например, насколько они должны быть длинными и прочными, а также величину предварительного натяга. Анкерные болты, а также другие части опорной системы, такие как опорные плиты и подкладки, могут стать одной из основных точек отказа в новых строительных проектах. Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рис. 1 показаны хорошие и плохие проекты.

Рисунок 1

Эволюция конструкций анкерных болтов. (Иллюстрация предоставлена Robt. L. Rowan & Assoc., Inc.)

Длина: Короткие анкерные болты исторически вызывали проблемы в фундаменте компрессора. Часто возникают горизонтальные трещины в фундаменте. Лучшей практикой на сегодняшний день является их максимально длинная заделка в бетонном мате под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-натяжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, не намного дороже, чем стальные вдвое менее прочные. Поскольку потребность в высоких зажимных усилиях для компрессоров признается, болты из легированной стали в соответствии с ASTM A-193 обеспечивают необходимую мощность без использования анкерных болтов большего размера.

Преднатяг: Хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, опыт эксплуатации часто показывает, что для снижения смещения/вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, изначально заложенные в фундамент, не обладают повышенной грузоподъемностью, машина не будет работать так, как должна, или потребуется провести дорогостоящую модернизацию.

Опорные системы:

На рис. 2 показан ряд вариантов поддержки газового компрессора, от старого метода заливки цементным раствором до новейшей технологии регулируемых опорных систем.

Рисунок 2

Типы систем поддержки рамы компрессора. (Иллюстрации предоставлены Robt. L. Rowan & Assoc., Inc.)

Сегодня предпочтение отдается регулируемым опорам, поскольку они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени возникает при заливке цементным раствором. Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять, чтобы скорректировать изменения выравнивания, которые происходят по мере нагрева оборудования в течение первых 100 часов его работы.

Затирка:

С момента внедрения эпоксидных заполнителей для заливки газовых компрессоров в 19 г.57, использование цементных растворов, смешанных с водой, практически прекращено. Эпоксидные затирки прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Несмотря на то, что цементный раствор не должен быть более прочным по прочности на сжатие, чем бетон под ним, хороший цементный раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине требуется только прочность на сжатие выше 5000 фунтов на квадратный дюйм и прочность на растяжение выше 1000 фунтов на квадратный дюйм. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно растрескивается в процессе эксплуатации. Почти все хорошие машинные растворы могут трескаться, поэтому требуются компенсаторы. Компенсационные швы должны быть размещены так, чтобы трещины не образовывались в зоне основной передачи нагрузки, примыкающей к анкерным болтам.

Рисунок 3

Вид в разрезе, если смотреть со стороны маховика в сторону масляного насоса. (Иллюстрация предоставлена Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент двадцатилетней давности, спроектированный с минимальной заменой стальной арматуры, является кандидатом на замену. или ремонт. Обычные методы ремонта включают удаление верхних слоев цементного раствора и бетона толщиной от 24 до 30 дюймов, отрезание и модернизацию анкерных болтов, добавление тяжелой арматуры в выкопанную зону и последующее натяжение при ремонте старого оставшегося бетона.

Чрезвычайно важно, что использовать для ремонта после натяжения, описанного выше. Если график работы позволяет от 21 до 28 дней, бетон на портландцементе является лучшим выбором. Если требуется продукт с 24-часовым отверждением, следует использовать модифицированный полимерами бетон. Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах фундамента компрессора.

Что не следует использовать в качестве материала для глубокой заливки для замены удаленного бетона, так это эпоксидный цементный раствор, который используется в качестве окончательного покрытия поверх фундамента. Эпоксидные затирки — это именно то, что затирка предназначена для использования толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1 000 000 фунтов на квадратный дюйм до 2 500 000 фунтов на квадратный дюйм, причем более низкий диапазон является наиболее распространенным. Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы при обычных температурах фундамента достаточно ползучести, что может привести к смещению оборудования. Имели место катастрофические поломки машин в результате глубокой заливки эпоксидной смолой. Новый фундамент компрессора не должен проектироваться с верхней заливкой эпоксидной смолы толщиной 14 дюймов, а старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизированных анкерных болтов, также добавлена регулируемая система поддержки, облегчающая повторную настройку. На рис. 3 показан типичный проект ремонта фундамента.

Ссылки:

1. Пракаск, Шамшер и Виджай К. Пури, Основы для машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологиям цементации, 1:12.
