Что такое анкерный болт и его применение

Анкерный болт – что это и для чего он нужен?

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

Процесс установки анкерных болтов происходит по одной схеме.

  1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
  2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
  3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
  4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

Что такое анкер и для чего он нужен в строительстве

Что такое анкер и для чего он нужен в строительстве

Анкер — элемент крепежа, в структурном плане схожий с болтовыми и дюбельными элементами. Его предназначение — обеспечивать фиксацию конструкций на твердых поверхностях (каменных, кирпичных, бетонных и т.д.). За счёт использования подобных изделий можно достигнуть высочайшей надежности крепления (существенно большей, чем в случае с традиционными шурупами и дюбелями). Разберемся для чего нужен анкер и каким он бывает.

Для чего используется анкер

Часто спрашивают, что такое анкер в строительстве. Непосредственный перевод слова «анкер» с немецкого — «якорь», поскольку форма изделия напоминает эту конструкцию, используемую на кораблях. Анкеры становятся незаменимыми в случаях, когда требуется закрепить спортивные снаряды, кондиционную технику, сантехническое изделие — продолжать перечень можно долго. Говорить об однозначной эксплуатационной ориентации невозможно, поскольку здесь все зависит от конкретного типа.

Отличительная черта всех анкеров — способность выдерживать серьезную динамическую нагрузку. Согласно существующим принципам классификации, выделяют три категории анкеров: малые (диаметр составляет менее 8 мм, длина — менее 55 мм), средние (диаметр — до 12 мм, длина — до 120 мм), большие (предельная толщина — 24 мм, длина — 220 мм). Проанализируем существующие подтипы анкерных болтов в соответствии с критерием формы.

Распорные анкеры

Наиболее часто встречающийся тип — распорный анкер. В структурном плане изделие является болтом либо шпилькой, «нос» которого выполняется в конусной форме. Последний обрамляется специальной гильзой, которая имеет осевой разрез. Ввиду того, что ее радиус меньше конуса на носике, обеспечивается надежное сцепление: гильза не может «уйти» со шпильки. На краешке, который выступает из стены, находится специальная гайка, которая при проворачивании «оттаскивает» к себе шпильку; последняя не может пройти сквозь гильзу и разжимает ее.

Отметим, что распорные анкеры применяются для фиксации на конструкциях, изготовленных из имеющих внутреннюю структуру материалов. Простейший пример — бетонная конструкция. Также выделяют несколько подтипов распорных анкеров:

  • С гайкой. В конструкционном плане это шпилька, которую поджимает гайка. Отличительная черта — длинная гильза, которая обеспечивает максимальную контактную площадь во внутренней части. При помощи гайки можно не только прижать конструкцию к стене, но также накрутить другую гайку на шпильку.
  • С кольцом либо крюком. Особых отличий от вышеописанного типа (анкеры с гайкой) нет. Разница состоит лишь в том, что вместо гайки здесь крепежное кольцо или крюк. Деформационная гильза характеризуется тем, что имеет вершину с накатанной резьбой. Соответственно, при прокручивании гильза окажется разжатой ввиду наличия продольных сквозных прорезей. Подобное крепление особенно актуально в случае необходимости фиксации шнура, троса, веревки.
  • Двухраспорные. Характерная черта крепления: когда мастер выкручивает шпильку, одна распорная втулка заходит в другую. Распор осуществляется ближе к концу анкера, что крайне важно при работе с материалами пористого типа. Например, с помощью подобных креплений нередко осуществляют крепеж на кирпичную поверхность.
  • С шестигранной головкой. Это изделие незначительно отличается от анкера с гайкой, но его все же выделяют в отдельную категорию. Вместо шпильки здесь оказывается задействованным классический болт. Если закручивать анкер, располагающийся на кончике конус «оттаскивает» гильзу к болтовой шляпке, обеспечивая продавливание ее стен. Подобные крепежные элементы зачастую ориентированы на фиксацию при помощи гаечного ключа либо отвертки.


Клиновые анкеры

Не самый распространенный подтип — клиновые анкеры. В структурном плане это длинные металлические шпильки, на кончике которых располагаются деформационные гильзы. Если начать завинчивать шпильку, происходит расширение небольших «лепестков», притом в глубине материала — вдали от фронтальной части, — что обеспечивает минимизацию вероятности растрескивания конструкции.


 Забивные анкеры

Забивные элементы разительно отличаются от всех других анкеров. Для того чтобы раскрыть их, потребуется заранее осуществить посадку гильзы — и только после этого начинать вворачивание шпильки. Соответственно, использование забивных анкеров предполагает наличие заготовленного отверстия, в которое ставится анкерная втулка. Затем в монтированную гильзу закладывают штырь, который вбивается посредством молотка. Затем штырь извлекают и закручивают болт, который и обеспечивает фиксацию.



Химические анкеры

Наиболее современный тип — химические анкеры (другое название — клеящиеся), способные обеспечить предельно надежное крепление. Фактически это просто набор, включающий традиционную шпильку и клеящее вещество. Для того чтобы использовать химический анкер, необходимо заранее создать отверстие, прочистить его и заполнить клеем. Затем внутрь вставить шпильку. Уже вскоре происходит застывание, обеспечивающее фиксацию. Единственный минус — необходимо подождать какое-то время, пока клей «схватится». Обратите внимание -химический анкер не подойдет для ситуаций, когда крепеж будет использоваться сразу же.

Монтаж и демонтаж: общие правила

Чтобы анкер идеально выполнял свои функции, его нужно грамотно монтировать.

  1. Нужно правильно подобрать сверло, сообразное размерам анкера. Не обязательно, чтобы оно было более толстым, поскольку при использовании дрели или перфоратора отверстие всегда получается чуть большим (из-за вибрации инструмента).

  2. Важно не ошибиться в плане глубины (ошибка может понизить надежность крепления).

  3. Прежде чем загонять анкер, отверстие нужно очистить (убрать крошку и пыль) при помощи компрессора или обычного пылесоса.

В отдельных случаях возникает необходимость в извлечении крепежного элемента. Сделать это непросто, но вполне возможно. Потребуются такие инструменты, как зубило, молоток и плоскогубцы. В первую очередь нужно открутить шпильку так, чтобы она более не держала гильзу. Алгоритм может меняться в зависимости от типа анкера. Иногда возможно просто вывернуть болт, в других — ослабить гайку. После «освобождения» гильзы ее можно демонтировать. Не всегда есть возможность сходу сделать это при помощи обычных плоскогубцев — может потребоваться предварительно чуть разрушить материал вокруг отверстия (подставьте зубило возле гильзы и сделайте канавку в сантиметр глубиной).

Анкерный болт - разновидности, применение и особенности монтажа анкеров по бетону

20.05.2019

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.
В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.

При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.


Преимущества анкерных болтов

  • Обеспечивают надежную, долгосрочную фиксацию.
  • Их очень легко устанавливать на любую поверхность.
  • Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки

Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.

Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией. Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт

Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт


Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт


Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.

Анкерный болт с гайкой


Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком


Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности. Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.

Анкерный болт с кольцом


На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт


У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры

Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие - после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка

Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.

Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.


Выберите подходящий болт в соответствие с вашими целями

Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.

Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка

Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.

Инструменты, которые могут вам понадобиться:

  • Молоток
  • Отвертка
  • Дрель
  • Шило
  • Сверло по камню

Как вытащить анкерный болт из бетона

Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.


Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.

Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.

Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник. Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.

Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.

Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение

При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.


Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.



Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

анкерный болт фото

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем. анкерный болт с гайкой фото

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно. анкерный болт с крюком фото

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно. анкерный болт с кольцом фото

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия. анкерный болт двухраспорный фото

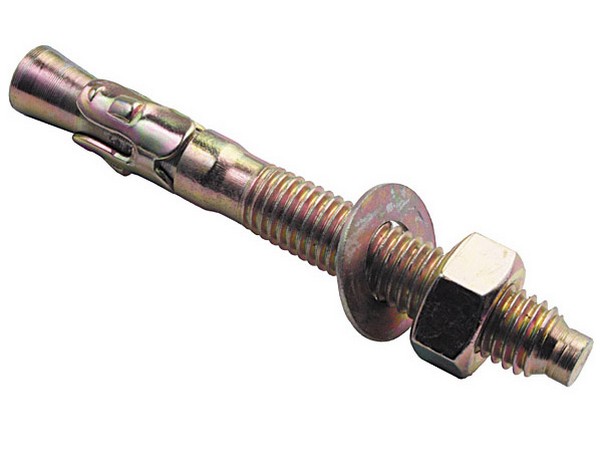

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом. как установить анкерный болт фото

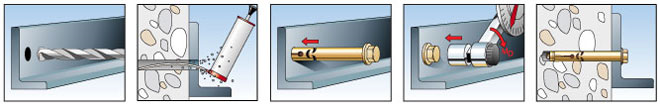

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

Анкерный болт – что это такое, для чего нужен, конструкция разных вариантов

Анкерный болт – что это такое, для чего нужен, конструкция разных вариантов

Ни одно строительство, ремонтные или другие работы не обходятся без применения крепежных изделий. Одним из них является анкерный болт. Его крепят в несущем основании и используют для удержания какой-либо конструкции. Стоит узнать, каким бывает этот крепеж и как осуществляется монтаж с его помощью.

Что такое анкерный болт?

Строительство, как и другая сфера человеческой деятельности постоянно развивается. В нем появляются новые технологии возведения зданий, реконструкции и реставрации, требующие применения соответствующих крепежных элементов. Производители тоже шагают в ногу со временем, не стоят на месте и вот на свет появился анкер-болт, который не только способен самостоятельно закрепиться в основании, но и выдержать нагрузку конструкции в тонну и более Анкеры могут иметь самую разную длину и диаметр, изготавливаться из нержавеющей стали, алюминия, латуни.

Для чего нужны анкерные болты?

Этот крепежный элемент широко используется в самых разных сферах строительства. С его помощью решают узкие специфические задачи. Анкерные болты для крепления конструкций и оборудования незаменимы там, где используются тяжеловесные строения, а сила направлена на вырывание из стены. Такая оснастка позволяет закрепить цепь или веревку между соседними элементами строения, повесить какое-либо оборудование на стену. Соединение двух различных материалов – бетона и дерева, например, неподвластно привычным гвоздям и саморезам, а анкер отлично справляется с этой задачей.

нужны анкерные

Конструкция анкерных болтов

Крепежный элемент состоит из двух основных частей. Не распорная часть не участвует в закреплении, а вот распорная или рабочая способна изменять свои параметры для наилучшего сцепления с материалом. Анкерные болты для кирпича будут отличаться от своих собратьев, используемых для работ по газо- и пенобетону, металлу или дереву. Для фиксации оконных рам применяют рамный анкерный болт, а вот изделия из древесины лучше присоединять крепежом с регулируемой высотой. Для предметов особой важности применяется двухраспорный болт, отличающийся большой площадью прилегания к основе.

Клиновой анкерный болт

Этот тип используется при работе с полнотелыми материалами, сжатым, растянутым бетоном. Клиновой анкер имеет вид шпильки, рабочая часть которой заточена под конус. Такая конструкция гарантирует надежное крепление элементов даже с большим размером и весом. Анкер-клин широко применяется в быту, когда на поверхности бетонных или кирпичных стен или потолка требуется закрепить какой-либо массивный предмет, например, шкаф или тяжелую люстру. Такой болт делают из оцинкованной стали, которая придает ему еще большую прочность и надежность.

клиновой анкер болт

Втулочный анкерный болт

Это крепежное изделие имеет вид металлической втулки, покрытой насечками в средней части. Один из концов разрезан. Внутри размещается стержень, который с одной стороны имеет вид распорного конуса, а с другой покрыт резьбой и увенчан гайкой и шайбой. Втулочный анкер закрепляется трением и применяется при монтаже лестничных пролетов, поручней, ворот, консолей, кабельных каналов. Его нередко используют для сквозного монтажа, где преобладают узкие пространства, затрудняющие привычные работы. Анкерный болт облегчает монтаж и трудозатраты при установке конструкций.

втулочный анкер болт

Цанговый анкерный болт

Этот тип являет собой усовершенствованный втулочный фиксатор, наделенный более сложными конструктивными особенностями. Цанговый анкер обладает продольными разрезами на разжимной гильзе. При монтаже и действии распорного элемента над телом крепежа приподнимаются четыре лепестка, тем самым увеличивая диаметр поперечного сечения. Такая возможность изменять форму рабочей поверхности и обеспечивает качественное сцепление, но в отличие от клинового анкерного болта цанговый уменьшает напряжение в зоне контакта с материалом.

Используется в полом кирпиче и легких разновидностях бетона, но сложная конструкция существенно повышает стоимость изделия, поэтому особым спросом этот вариант не пользуется, разве что в строительстве с привлечением больших инвестиций. Основная область применения – скрытый монтаж в цельных базовых конструкциях. Выполняют такие крепежи из нержавеющей и углеродистой стали.

цанговый анкер болт

Забивной анкерный болт

Это простой и часто используемый в строительстве крепеж. Забивной анкер имеет распорную втулку, внутренняя поверхность которой представлена конусом с разрезами. Внутри гильзы прячется клин, который при ударе передвигается внутри полости и распирает втулку. Такие крепежные устройства используются при работах с бетонными конструкциями и цельным кирпичом, а также везде, где создаются высокие распорные усилия. Надежно зафиксировав распорную втулку, рабочий извлекает из нее ударный инструмент и вкручивает шпильку, на которую впоследствии и навешивает фиксируемый предмет.

забивной анкер болт

Виды анкерных болтов

Существуют самые разные виды анкерных болтов, различающиеся по материалу изготовления, конструктивному исполнению, типу обрабатываемых поверхностей. Анкерный болт распорный может быть универсальным, а может предназначаться для решения конкретных специализированных задач:

  1. Фундаментный болт, имеющий вид прута с резьбой на одном конце, скрепляет прочные, не хрупкие и не эластичные основания.
  2. фундаментный
  3. Болт Молли создан для работ с пустотелыми конструкциями. Его используют для сцепления изделий из гипсокартона, древесноволокнистых плит, пустотных блоков и пустотелых кирпичей.
  4. молли

Различен и вес анкерных болтов, что определяется материалом изготовления. Условно они делятся на малые, средние и крупные. При покупке изделий оптом вес указывается в килограммах за 1000 шт. Чтобы определиться с видом крепежа, необходимо знать его характеристики и разбираться в областях, где применяют то или иное приспособление.

Анкерный болт с гайкой

Простой по своей конструкции крепежный элемент, в комплект которого входит резьбовая шпилька с заточенным под конус нижним концом, распорная втулка, имеющая продольные боковые прорези, и гайка, обеспечивающая фиксацию изделия в посадочном отверстии. Анкер с гайкой помещают в предварительно просверленное отверстие, размер которого соответствует поперечному срезу распорной втулки. Закручивая гайку, рабочий приводит в движение резьбовой элемент – он начинает втягиваться в полость распорной втулки, разжимая ее своим конусообразным наконечником.

Благодаря увеличению диаметра распорной втулки крепеж надежно фиксируется в посадочном отверстии. Гайками оснащают самые разные анкерные болты, различающиеся по длине, диаметру, другим характеристикам. Самое главное – знать, где их использовать, ведь они подходят только для работ с материалами, обладающими плотной внутренней текстурой – тонкими бетонными перегородками, природным камнем, полнотелым кирпичом и так далее.

болт с гайкой

Анкерный болт с крюком

Если требуется повесить на стену торшер, прикрепить нагревательное устройство или любой другой элемент, который без труда можно будет снять, а потом повесить обратно, то без анкера с крюком не обойтись. У этого приспособления на конце имеется зацеп, который как раз и определяет характер монтажных работ. Анкер с крюком тоже оборудован гайкой, располагающейся непосредственно под загнутой частью крепежа. Она обеспечивает разжимание распорной втулки и надежно фиксирует на стене или любой другой поверхности нужный предмет или бытовую технику.

болт с крюком

Анкерный болт с кольцом

Нетрудно догадаться, что у такого крепежа на конце расположен не крюк, а замкнутое кольцо. В случае, когда необходимо зафиксировать какой-то трос, цепь, кабель, веревку или канат, выручит анкерный болт такого типа. Он же позволит навесить какой-либо предмет к потолочной конструкции, например, люстру. Анкер с кольцом нередко используют в паре с карабином. В строительстве такой крепеж применяется для сцепления лесов со стенами возводимого здания. Растяжки, элементы коммуникаций и электрических систем – все они требуют применения анкерного болта с кольцом.

болт с кольцом

Как выбрать анкерные болты?

Вот критерии, по которым следует делать свой выбор:

  1. Размер анкерного болта. Необходимо обратить внимание на общий диаметр крепежа и диаметр внутренней шпильки, оценке подлежит и общая длина изделия.
  2. Максимальная нагрузка, которую выдерживает анкер-болт. Речь идет о силе, при которой изделие вырывается из материала. Зная нагрузку, которую предстоит выдерживать крепежу, необходимо соизмерить ее с максимальной. Специалисты рекомендуют соблюдать следующее правило: реальная нагрузка не должна превышать 35% от предельной.
  3. Материал изготовления изделия. К примеру, в местах с повышенной влажностью можно использовать болты только из нержавеющей стали.
  4. Нагрузка на срез. Она перпендикулярна осевой нагрузке на вырыв.
  5. Тип крепления. Его определяют в зависимости от того, что и куда планируется крепить.
  6. Тип монтажа. Он может быть односторонним и сквозным. Если планируется пробивать материал насквозь, то лучше выбрать разжимной анкерный болт.

Маркировка анкерных болтов

Каждое изделие соответствующим образом маркируется. Непосвященного человека буквенные и цифровые обозначения могут сбить с толку, а вот знающему они помогут с выбором. Анкерный болт для бетона с маркировкой М10 12/45х100 расшифровывается так:

  1. М10 – это диаметр резьбы.
  2. 12 указывает на то, каким диаметром должно обладать сверло для проделывания отверстия.
  3. 45 олицетворяет максимальную толщину фиксируемого материала.
  4. 100 показывает, на какую минимальную глубину следует сделать отверстие в обрабатываемом материале.

Как крепить анкерный болт?

Неважно, планируется ли использовать анкерный болт по бетону или другому материалу, соблюдают следующую последовательность действий:

  1. Подбирают сверло и сверлят в обрабатываемой поверхности отверстие, диаметр которого должен соответствовать параметрам распорной втулки крепежного элемента.
  2. Установка анкерных болтов предусматривает тщательное очищение отверстия от пыли, грязи и кусочков обломившегося материала. Это можно сделать пылесосом, грушей или простым ершиком.
  3. Вставить крепеж в полость и слегка забить молотком. Распорная втулка должна плотно сидеть в посадочном отверстии, иначе монтаж будет выполнен некачественно.
  4. Разжать распорную втулку, начав затягивать резьбовой элемент.

Как вытащить анкерный болт из стены?

Самый простой способ – попробовать расшатать анкер, выполняя круговые движения. Если известно, что проделанное в стене отверстие имеет запас, то путем проталкивания конусной части глубоко внутрь можно легко извлечь болт из вертикальной поверхности. Тем, кто интересуется, как вытащить анкерный болт, если предыдущие два способа не сработали, можно рекомендовать рассверлить резьбовое соединение гайки со шпилькой, а затем вбить ее поглубже, чтобы она перестала распирать обойму. Это позволит легко вытащить последнюю из стены, а после и сам болт.



Анкерное крепление к стене: принцип работы, монтаж

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

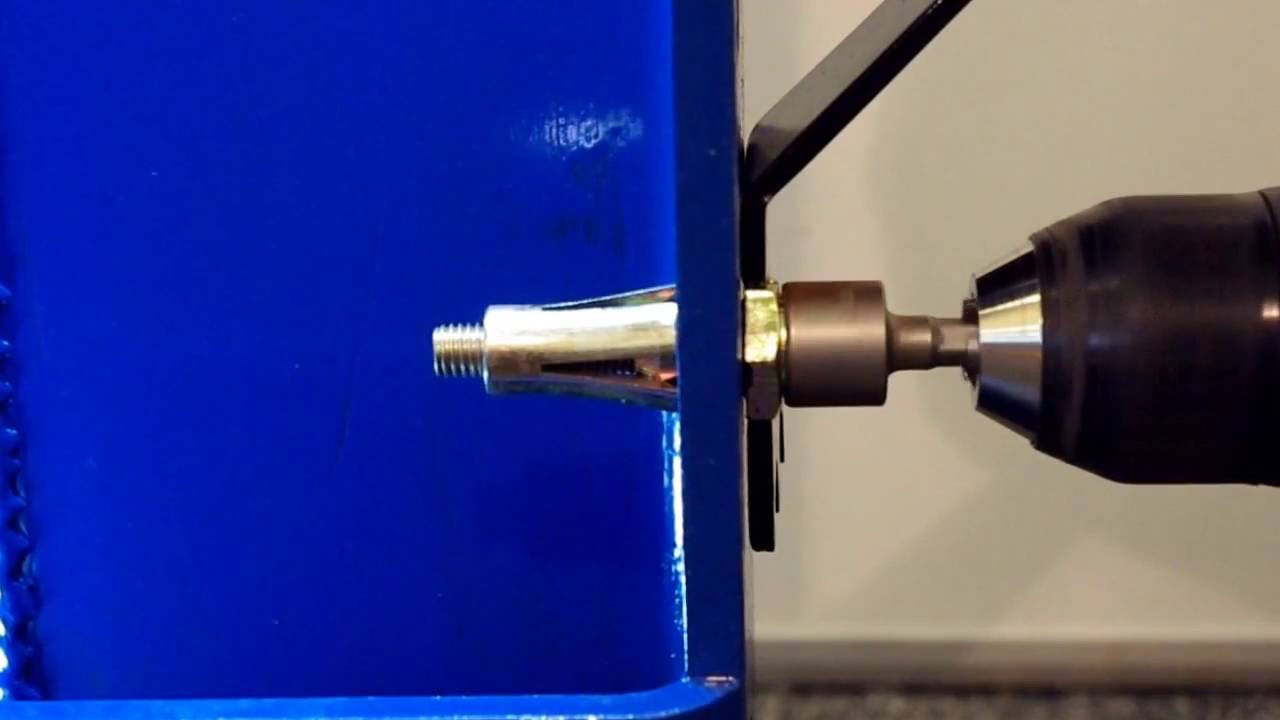

идея использования анкерного крепления в ремонте квартирыАнкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

способ применения анкерного крепления в отделке домаВытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

вариант использования анкерного крепления в ремонте стеныПри анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

способ применения анкерного крепления в отделке квартирыАнкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    – закладной;
    – распорный;
    – забивной;
    – клиновой;
    – болт с кольцом или крючком;
    – рамный;
    – шпилька;
    – фасадный;
    – потолочный;
    – пружинка.
  2. Химические:
    – крепеж-монолит;
    – для наружных и внутренних работ;
    – для крепежа в рыхлых и тонкостенных основах;
    – стойкие к вибрациям;
    – долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.
идея использования анкерного крепления в отделке домаПодобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

– просверлить в стене отверстие дрелью или перфоратором;
– установить в отверстие болт;
– распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

вариант применения анкерного крепления в ремонте стеныТакие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

вариант использования анкерного крепления в ремонте домаАнкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

идея применения анкерного крепления в отделке квартирыАнкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

способ применения анкерного крепления в ремонте стеныТакие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

идея использования анкерного крепления в отделке стеныС помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

способ использования анкерного крепления в ремонте домаТакие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

вариант применения анкерного крепления в отделке квартирыДля монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

вариант использования анкерного крепления в отделке стеныКрепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

Виды металлических анкеров и особенности применения

Анкер – от немецкого слова «якорь» — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживают какую-либо конструкцию.

Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п.

Анкеры удобно классифицировать по их конструкции.



Анкер клиновой

Клиновой анкер (анкерный болт) состоит (Рис. 1) из металлического стержня (1) с распорным конусом (2) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (3) – на другом конце. В зоне сужения стержня набита разрезная втулка с выступами (4). При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением. При установке применяется сквозной монтаж (Рис. 2).

Рис. 1




Рис. 2




Анкер втулочный

Втулочный анкер состоит (Рис. 3) из металлической втулки (1) с насечками в средней части и разрезом на одном из концов (2). Внутри втулки располагается металлический стержень с распорным конусом (3) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (4) – на другом конце. При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением (Рис. 4). При установке применяется сквозной монтаж. (Рис. 5).

Рис. 3                                                                                                     Рис. 4





Рис. 5




Анкер разжимной

Разжимной анкер (четырехлепестковый, гильзовый) с широкой зоной расклинивания состоит из гильзы и резьбового стержня: болта, шпильки с гайкой, винта с кольцом или крючком (Рис. 6). Гильза (Рис. 7) – четыре продольных лепестка (1), охваченные с одной стороной жесткой обоймой (2), а с другой – пружинным кольцом (3). Со стороны кольца расположена конусная распорная гайка (4). Со стороны обоймы – ввинчивается резьбовой стержень. При вращении он начинает вытягивать на себя конусную гайку, которая в свою очередь разжимает лепестки гильзы. Происходит закрепление трением (Рис. 8). При установке применяется сквозной монтаж.



Рис. 6



Рис. 7                                     Рис. 8



Анкер забивной

Анкер латунный забивной (цанга) (Рис. 9). Цилиндрическая втулка со сквозным отверстием (в отдельных конструкциях – с внешней насечкой для предотвращения проворачивания) с одного конца имеет четыре продольных разреза и стенку переменного сечения (1). С другого конца (2) нарезана внутренняя метрическая резьба. Втулка устанавливается в основание резьбовой частью наружу и заподлицо. (Рис. 10). При ввинчивании резьбового стержня (болта, винта, шпильки и т.п.) разрезная часть втулки раскрывается и происходит закрепление трением.


Рис. 9




Рис. 10





Анкерный гвоздь

Простой безрезьбовой анкер. Похож на забивные (Рис. 11). Втулка имеет с одного конца продольные разрезы (1), а с другого – низкую полукруглую отбортовку (2) и расклинивающий гвоздь (3). Втулка устанавливается до упора в основание отбортовкой с гвоздем наружу (Рис. 12). При вбивании гвоздя разрезная часть втулки раскрывается и происходит закрепление трением.


Рис. 11




Рис. 12




Анкер – быстрофиксирующий гвоздь

Втулка анкера – быстрофиксирующего гвоздя сделана из пружинной стали, со сплошным продольным разрезом (Рис. 13) и развальцованным (1) и завальцованным (2) концами. Забивается в предварительно высверленное отверстие, диаметр которого подобран так, что анкер слегка сжимается. Происходит закрепление трением.




Рис. 13





Установка анкеров: материалы основания

Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п. В Таблице 1 представлены материалы основания и рекомендации по применению анкеров.

Таблица 1. Анкеры металлические.

Вид анкера Фирма Материал основания
Бетон

Натур.

камень

Полнотелый кирпич Силикатный полнотелый кирпич

Пемзобетон.

полнотелый кирпич

Газобетон (пористый бетон) Полнотелые гипсовые плиты Кирпич с вертик. пустотами

Силикат.

кирпич с пустотами

Пустотелый блок Фиброцем. плита Гипсокарт. плита Древесно-стружечн. плита Метал. профиль
анкерный болт S-KA Sormat ++ + +
анкерный болт FBNII, FBN IIK Fischer ++ +
анкер FH II-B Fischer ++ +
анкер FH II-S Fischer ++ +
анкер PFG ES Fischer ++ + +
анкер PFG LB Sormat ++ + +
анкер PFG SB Sormat ++ + +
анкер PFG HB (F) Sormat ++ + +
анкер PFG EB (F) Sormat ++ +
анкер FSA-B Fischer ++ +
анкер FSA-S Fischer ++ + +
анкер LA Sormat ++ + +
анкер EA II Fischer ++ +
анкер MSA Sormat ++   +
анкер PKN Sormat ++ ++ ++ ++ +
анкерный гвоздь LN Sormat ++   ++ ++     +
