устройство, чертежи, монтаж, план, расчет узлов

Содержание:

Сравнительная характеристика видов каркаса: шатрового и вальмового
Строительство вальмовой крыши
План укладки опор на мауэрлат
Сборка конькового участка четырехскатной крыши
Крепление угловых выносов стропильной системы
Устройство накосных стропил — чертежи
Сборка и монтаж вальмовых стропильных ног

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты.

В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька.

Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

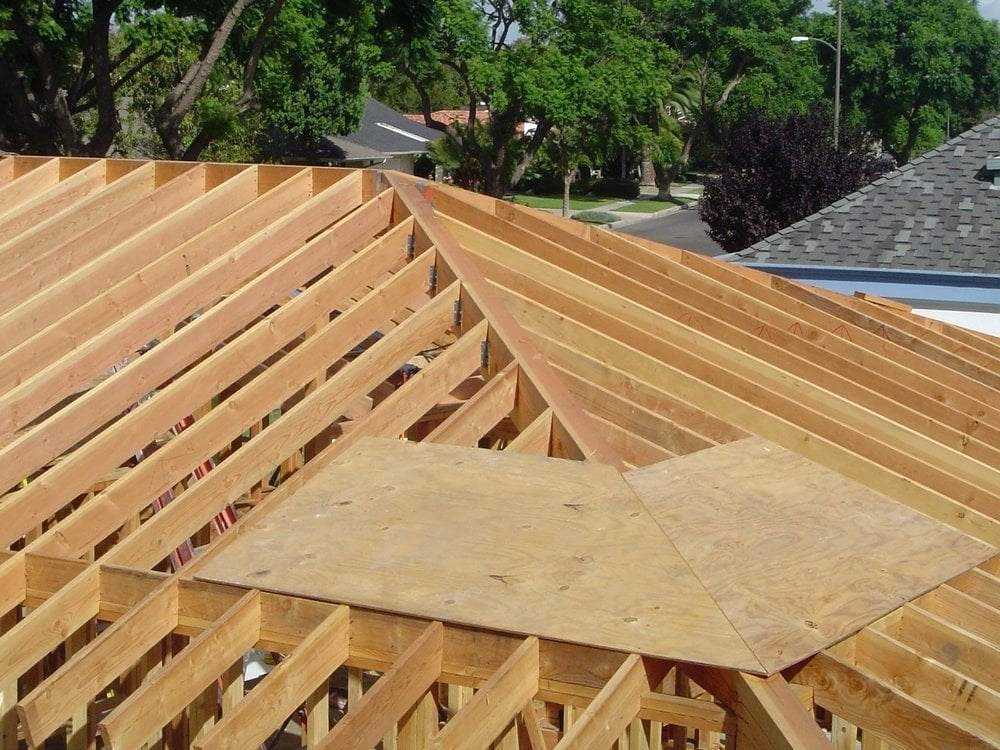

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

• В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
• При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

• Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
• Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
• Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

• От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
• По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
• С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом. Читайте также: «Чертежи крыш домов — этапы проектирования».

Изготовление остальных 3 деталей выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.

На следующем этапе делают шаблоны для нарожников:

• Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
• Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
• Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее. Читайте также: «Как сделать расчет четырехскатной крыши – важные нюансы и особенности».

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.

Стропильная система четырехскатной крыши: вальмовой, шатровой

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Содержание статьи

• 1 Виды четырехскатных крыш
  • 1.1 Полувальмовые
• 2 Угол наклона скатов и высота крыши
• 3 Стропильная система четырехскатной крыши вальмового типа
  • 3.1 Диагональные стропила
  • 3.2 Опирание накосной стропильной ноги
  • 3.3 Как крепить нарожники и полуноги
  • 3.4 Как крепить нижние концы стропил
• 4 Датская полувальмовая крыша
• 5 Устройство 4 скатной шатровой крыши на примере беседки

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Строительство вальмовых и ендовных крыш с фермами

Практическое руководство

Держите пронумерованные фермы в порядке, и целые вальмовые секции можно будет собрать на земле и поднять как отдельные блоки.

Рик Арнольд, Майк Гертин Выпуск 100

Сводка: Автор описывает сложную вальмовую крышу, которая формируется из ферм на земле, а затем поднимается на место с помощью крана. Он утверждает, что возводить секции на земле быстрее и безопаснее, чем возиться с каждой фермой на крыше.

Несколько лет и много крыш назад к нам обратился строитель с просьбой построить двухэтажный дом в колониальном стиле. Он сказал, что хочет попробовать стропильную систему для вальмовой крыши. Мы использовали фермы для многих двускатных крыш, но мы никогда не видели, чтобы вальма была сделана таким образом. Когда фермы для работы были доставлены, мы просто стояли и чесали затылки. Выглядело так, как будто связки не связанных друг с другом частей были связаны вместе в произвольном порядке. Инженерный план выглядел как карта какого-то незнакомого пригорода.

Слишком самодовольные, чтобы признать, что нам нужна помощь, мы пробирались сквозь них, поднимая вручную каждую странно выглядящую ферму на крышу, а затем перемещая каждую часть три или четыре раза, пока не нашли нужное место, чтобы прибить ее. Эта крыша все еще в хорошем состоянии после двух ураганов, и всякий раз, когда мы проезжаем мимо дома, мы смеемся над тем, сколько времени и усилий ушло на то, чтобы собрать эту крышу.

Наши методы сборки вальмовых стропильных систем претерпели значительные изменения с тех пор, как мы впервые попытались сбить с толку. Самый большой прогресс в нашей технике произошел, когда мы описали процесс нашему крановщику. Он предложил собрать несколько ферм на земле и одним махом поднять на дом целые вальмовые секции. Оно работало завораживающе. Теперь мы даже обшиваем сборки перед тем, как они пойдут вверх.

Возводить вальмовые фермы на земле быстрее и безопаснее

Прежде чем что-либо собирать, мы подготавливаем вальмовые фермы так же, как и стандартные фермы. Выстраиваем их в стопку на земле и размечаем линии разметки для обшивки и обвязки и для выравнивания на стенах. При необходимости мы также перекладываем фермы, которые будут подниматься краном по отдельности, чтобы убедиться, что они находятся в правильном порядке. Стеновые плиты раскладываем по плану фермы и пишем номер и обозначение каждой фермы в месте ее раскладки.

При обрамлении вальмовых крыш стропильными фермами мы чаще всего используем ступенчатую вальмовую стропильную систему. Фермы в этой системе имеют такой же пролет, как и обычные фермы, но сверху они плоские. Плоские части вальмовых ферм постепенно становятся шире и ниже по мере того, как фермы отходят от последней общей фермы, чтобы начать формирование вальмы. Самая низкая и широкая вальмовая ферма, вальмовая ферма, поддерживает ряд моноферм, называемых домкратными фермами, которые завершают крышу. Ферма вальмовой балки обычно имеет более тяжелый нижний пояс, чем другие вальмовые фермы, чтобы выдержать дополнительный вес ферм домкратов и металлических подвесок, удерживающих домкраты. Как правило, две балочные фермы скреплены вместе и работают в тандеме для каждой вальмовой системы.

Для получения дополнительных фотографий, рисунков и подробностей нажмите кнопку «Просмотреть PDF» ниже:

×

Получите советы, предложения и рекомендации специалистов по строительству дома в своем почтовом ящике

Просмотр PDF

Каркас вальмовой фермы — Myrooff.com наклоняться к стенам. Вальмовые крыши требуют чрезвычайно сложной системы ферм и стропил. Такая крыша не имеет ни вертикальных скатов, ни фронтонов. Хотя в настоящее время такой тип крыши чаще всего встречается в коттеджах и бунгало, стиль вальмовой крыши широко используется в самых разных архитектурных сооружениях.

Чтобы полностью понять систему стропильных ферм вальмовой крыши, мы должны более подробно рассмотреть различные виды ферм, используемых в вальмовой крыше.

Усеченная стандартная ферма : имеет форму стандартной фермы, но ее верхняя часть обрезана, так что скат подходит к верхней части вальмы.

Ферма с усеченной балкой : Основная ферма, расположенная на вальме, известна как ферма с усеченной балкой. Он несет вес внешних вальмовых ферм, а также веса лианы, домкрата и вальмы. Следовательно, это самая прочная из укороченных ферм, так как она должна принимать на себя все нагрузки.

Каркас вальмовой фермы крыши

Пожалуйста, включите JavaScript

Каркас вальмовой фермы крыши

Вальмовая ферма : Вальмовая ферма отвечает за формирование линии вальмы на крыше. Хотя мало чем отличается от полуфермы, вальмовая ферма имеет удлиненный верхний пояс, который заканчивается вальмовым верхом.

Домкрат : Домкрат входит прямо в вальмовую ферму. Как и вальмовая ферма, он имеет расширенный верхний пояс, который встречается с вальмовой фермой.

Крыльчатая ферма : это ферма, которая стыкуется с вальмовой фермой без какого-либо удлинения верхнего пояса.

Ножничная ферма : Это модифицированная ферма, созданная для потолка со скатами. Они поставляются с потолком с одинаковым шагом по обе стороны от вершины.

Ферма колокола : Эта ферма чаще всего встречается в домах Федерации. Верхний пояс имеет 2 разных шага, а нижний закрывает внутренний дворик или балкон.

Ферма тетивы : Они в основном используются в коммерческих зданиях, где верхние пояса спроектированы таким образом, чтобы освободить место для изогнутой крыши.

Консольная ферма : Это может быть любая другая ферма при условии, что точка опоры расположена в пролете, а не в пятке.

Отрезанная ферма : Это могут быть любые фермы, но они не поставляются с пяткой.

Полуферма : это цельная ферма, срезанная с вершины.

Обрамление вальмовой крыши:

Теперь, когда мы знаем названия всех видов ферм вальмовой крыши, давайте перейдем к более важному аспекту нашей статьи, а именно. планы ферм вальмовой крыши.

Каркас фермы вальмовой крыши — не очень простая работа, но если у вас есть нужные инструменты и надлежащее руководство, создание каркаса вальмовой крыши может быть простой задачей.

Подобно двускатной крыше, вальмовая крыша также состоит из обычных стропил, а также нарожных и вальмовых стропил. Обрамление вальмовой крыши может быть дороже, чем обрамление остроконечной крыши, поскольку вам нужно оплатить стоимость рабочей силы для обрамления вальм.

Он не только придает более элегантный вид, но и делает здание более устойчивым к ветру.

СХЕМА ФЕРМ ВАЛЬМОВОЙ КРЫШИ

Начальный этап создания каркаса этой крыши мало чем отличается от остроконечной крыши. Этот шаг включает в себя поиск прогона общего стропила. Это позволило бы строителю разместить балки потолка рядом с тазобедренным домкратом и обычными стропилами.

Например, предположим, что нам нужно построить четырехскатную крышу для здания размером 12’x28’. На этом этапе нас будет интересовать не уклон крыши, а прогон обычных стропил.

Итак, мы должны начать с измерения точной ширины здания, чтобы найти прогон обычного стропила.

Поэтому в данном случае мы будем использовать 12-футовые стропила. Воспользуйтесь строительным калькулятором и введите 12 футов. Теперь вычтите толщину коньковой доски, деленную на 2.

Это будет около 5 футов и 11 ¼ дюймов обычного стропила. Теперь, когда вы знаете длину обычных стропил, вам нужно измерить внешние углы дома, где должны быть размещены вальмы.

После того, как вы разложили обычные стропила, вам нужно будет разместить потолочные балки рядом с местом, где будут располагаться стропила. Можно оставить концы потолочных балок снаружи до тех пор, пока не будут установлены вальмовые стропила.

Конструкция вальмовой крыши:

Первое, что вам нужно сделать, это установить коньковую доску. После того, как вы установили коньковую доску, вы узнаете расположение бедер.

Вам понадобится как минимум 3 плотника, чтобы установить эту доску на крышу. Кроме того, вам нужно 6 обычных стропил, правильно обрезанных и расположенных близко к месту их конечного назначения.

В то время как 2 плотника должны быть расположены в середине здания рядом с местом, где заканчивается доска, третий плотник должен передать общее имущество плотникам в середине.

Теперь вы можете начать с крепления одного стропила в верхней части стены рядом с балкой потолка. Плотник посередине должен помочь вам удерживать верхнюю часть в желаемом месте.

Теперь идите на противоположную сторону дома и сделайте то же самое. Плотник, работающий посередине, должен позволить отвесным срезам опираться вместе и выдерживать нагрузку.

Этот процесс также необходимо повторить с 3-м плотником на противоположной стороне коньковой доски.

Плотник, работающий снаружи стены, должен передать коньковую доску другим, работающим посередине. Он также может помочь им сдвинуть гребень между общинами и скрепить их вместе.

Королевские обычные стропила теперь можно разместить на концах коньковой доски, чтобы зафиксировать конек в его окончательном положении. Теперь можно приступить к установке вальмовых стропил.

Эту работу обычно могут выполнить 2 плотника, но опять же, это зависит от размера здания. Всегда начинайте с прибивания нижней части. В это время вы можете установить оставшиеся общие ресурсы, чтобы дать фору хип-джекам.

Вальмовые домкраты:

Выпрямите вальмовый домкрат с помощью веревки и временной распорки перед установкой домкратных стропил.

Нарожные стропила должны быть прибиты к противоположной стороне вальмового стропила, чтобы он оставался в вертикальном положении. Последний шаг состоит в установке фасции перед нанесением оболочки.

Сборные фермы для вальмовой крыши

Однако, если вы хотите избежать всех этих сложностей, вам следует выбрать готовые фермы для вальмовой крыши.

В большинстве новых домов в США для каркаса используются изготовленные фермы крыши. Они предназначены для замены потолочных балок и стропил, которые необходимы для традиционного каркаса.

Это не только повышает скорость и точность, но и помогает сэкономить на расходах. Любой современный строитель посоветует вам использовать сборные фермы для вальмовой крыши, поскольку их намного проще возводить, а затраты намного ниже.

Преимущества сборных вальмовых стропильных ферм:

Во-первых, сборные вальмовые стропильные фермы имеют большую протяженность и могут обходиться без внутренних несущих стен.

Во-вторых, сборные фермы вальмовой крыши намного дешевле, чем фермы из стержневых крыш, поскольку их длина составляет 2/4. Это отличается от огромных элементов каркаса, используемых для обычного каркаса потолков и стропил.

Сборные фермы можно легко спроектировать, чтобы они подходили для всех типов потолков или крыш, используемых в большинстве современных домов.

Сборные фермы вальмовой крыши созданы и спроектированы инженерами таким образом, чтобы они могли выдерживать нагрузку на крышу в соответствии с требованиями строительных норм и правил.

Готовые фермы вальмовой крыши можно легко установить за один день. Это приводит к сокращению расходов и, конечно же, гораздо меньше хлопот.

Наконец, для возведения этих ферм могут привлекаться даже новички, что еще больше снижает затраты на рабочую силу.

Преимущества вальмовой крыши:

• Единая фасция со всех сторон позволяет установить водосточные желоба по всему зданию.
• Они подходят для жаркой тропической погоды, так как обеспечивают тень со всех сторон.
• Так как все 4 стороны крыши расположены под углом, это обеспечивает лучший дренаж и исключает любую возможность застоя воды на крыше.
