Чертежи различных видов лестниц: правила и примеры схем

Для того чтобы сделать чертежи лестницы с промежуточной площадкой, которая является наиболее популярным видом конструкций, следует предварительно собрать все необходимые данные. Подготовить это своими руками можно, если знать какие именно параметры нужны при проектировании и как правильно их определить. Для того чтобы разобраться в этом непростом деле, необходимо предварительно ознакомиться с особенностями разных видов конструкций и базовыми формулами расчетов.

Особенности лестниц

Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.

Неким промежуточным вариантом можно назвать сложные маршевые конструкции. Их особенности заключаются в том, что помимо последовательного набора ступеней используются также более широкие площадки, разделяющие отдельные секции маршей.

Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:

• Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.
• Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
• П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
• С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.

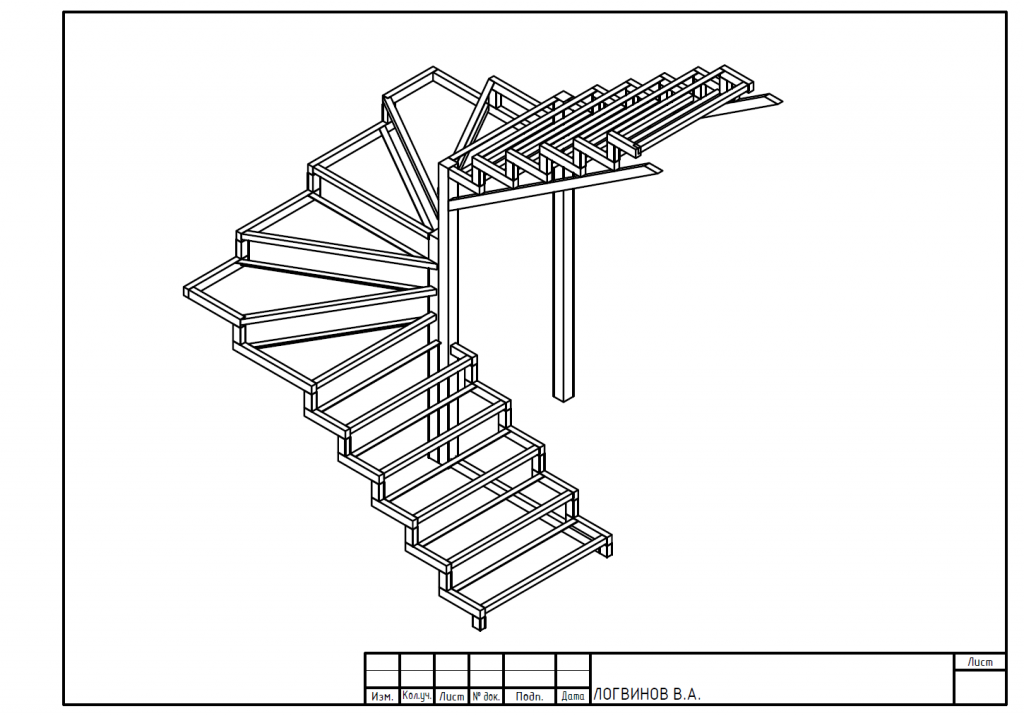

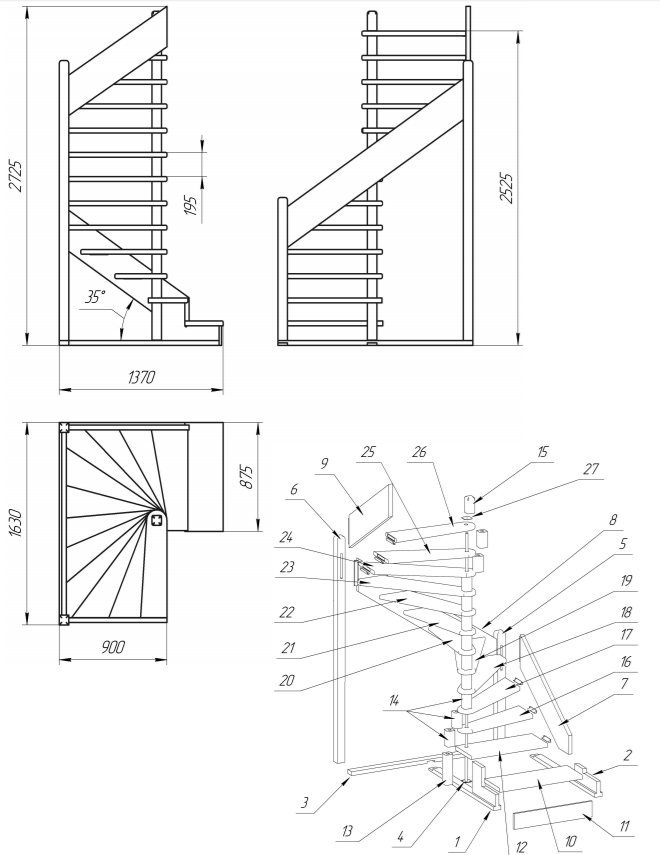

Примеры чертежей лестниц на второй этаж различной конфигурации

В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.

Вычисление основных параметров

Для того чтобы в процессе строительства не возникло проблем и несовпадений, используются заранее разработанные чертежи лестниц. Несмотря на то что для каждой модели марша используется своя схема, базовые параметры остаются общими для всех. Именно их нужно выяснить до начала проектных работ на бумаге.

В первую очередь нужно определить следующие данные:

• Высота пролета. Это расстояние от пола до верхних перекрытий, которое планируется занять лестницей.
• Длина лестницы. В эту категорию попадает расстояние от начала марша до его завершения по маршруту движения. Также учитывается количество ступеней. Так как планируется проект с площадкой, их количество должно быть не меньше трех для каждой секции, но не более 16. Оптимальное разделение – по 10 ступеней.
• Глубина проступи. Это основная часть ступени, берется в пределах 25-30 см. Конструкции с забежными ступенями рассчитываются индивидуально, но стандарт берется примерно на середину такой проступи.
• Высота ступени. Это размер подступенка. Для оптимального соотношения берется 15-20 см. Для чердачной модели можно взять соотношение с проступью 1:1.
• Размер площадки. Если подъем на второй этаж содержит площадку, выход на неё должен быть не меньшим по ширине, чем размер прилегающего марша.
• Уклон. Угол между конструкцией и полом не должен превышать 45 градусов. Оптимальное значение 30-35 градусов. Для чердачной модели допускается 50.
• Ширина лестницы. Минимальное значение – 70 см для стандартной модели и 60 см для чердачной. Если лестница с забежными ступенями, добавьте еще минимум 10 см для компенсации разницы в ширине проступи.

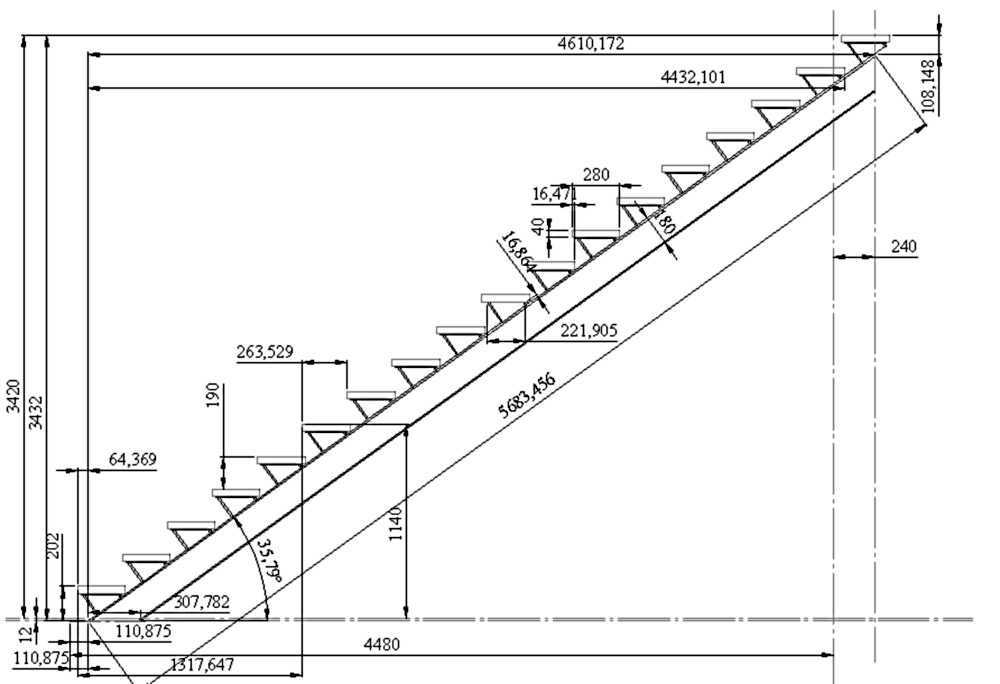

Схематическое изображение необходимых параметров для правильного расчета лестницы

Чтобы составить чертеж для чердачной лестницы или подъема на жилой этаж, можно использовать специальные программы, которые анализируют введенные данные для расчетов и выдают готовый проект. Однако, бесплатные приложения содержат множество неточностей, что может повлиять на результат проектирования. Именно поэтому рекомендуется все делать своими руками.

Если вы сомневаетесь, что ваш план является правильным, подыщите в интернете подходящий для вас, готовый вариант или закажите чертеж у профессионала.

Правила составления чертежей своими руками

Для того чтобы разработать для лестницы чертежный план на второй этаж, необходимо знать определенные нюансы. В первую очередь, обратите внимание на то, что чертеж для лестничного марша составляется в нескольких перспективах с указанием размеров всех деталей.

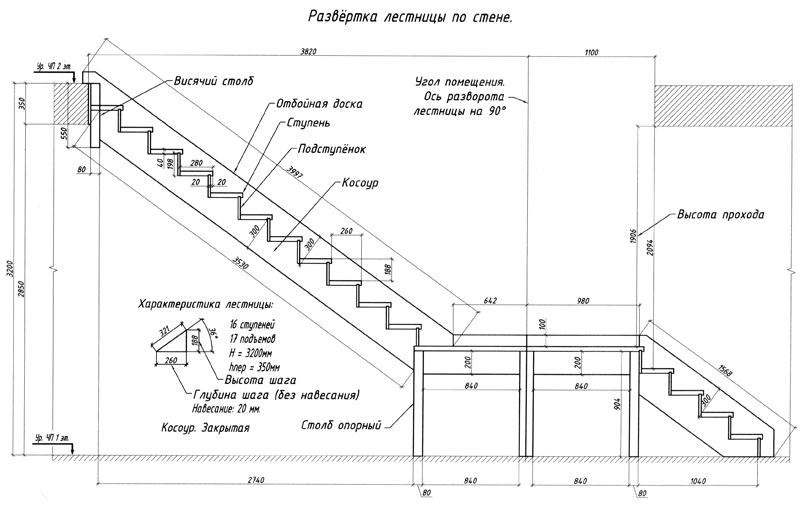

Примеры чертежей лестницы в горизонтальной и вертикальной проекции с указанием всех необходимых размеров

Чтобы сделать чертеж своими руками, используйте следующий алгоритм: для начала определяются параметры лестничной клетки, то есть пространства для подъема на второй этаж. После этого прорисовывается схема новой лестницы, ведущей на второй этаж, в вертикальном сечении. Эти чертежи составляются на основании определения положения начальной и конечной ступеней. На рисунке отмечается угол уклона, расстояние до перекрытий и пола верхнего яруса, габариты проема. Также указывается количество и расположение ступеней с их параметрами, рисуется площадка. Если имеется выступ над подступенком, все это в масштабе отмечается на плане.

Вторая часть работы – вид сверху. Если выполнять чертеж лестницы с поворотными забежными ступенями, за основу графического построения нужно взять центральную линию. По её расположению устанавливаются оптимальные параметры конструкции с забежными ступенями. На такой схеме четко видно ширину ступеней и их расположение относительно площадки и друг друга.

Выполнить чертеж обычной чердачной лестницы или модели на второй этаж с забежными ступенями своими руками будет одинаково непросто. Прежде чем начинать изготовление конструкции, перепроверьте план и при возможности сверьте его у профессионала.

[niceyoutubelite id=”3-V6G6VG65U”]

Чертежи деревянных лестниц на второй этаж: расчеты и изготовление

Содержание статьи

• 1 Виды лестниц и требования к ним
• 2 Как сделать расчеты?
• 3 Построение деревянной лестницы

В последнее время в строительстве стали особенно востребованы чертежи деревянных лестниц на второй этаж из-за ажиотажа вокруг домов из двух, трех и более этажей. Сделать одну из таких лестниц самостоятельно вполне посильная задача для людей, владеющими азами обработки дерева и строительства. Ниже разберем всевозможные виды лестниц, узнаем, как правильно рассчитать и построить маршевую лестницу на второй этаж.

Виды лестниц и требования к ним

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Лестницы бывают следующих видов:

1. Маршевая. Это простая прямая лестница со ступеньками, которая ведет на второй этаж. Могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми, прямыми и поворотными. Расположение такой лестницы подразумевает большое количество места в помещении. Для экономии места можно соорудить конструкцию поворотного типа (четвертьоборотная — 90 градусов, полуоборотная — 180 градусов). На повороте устанавливаются трапециевидные ступеньки.
2. Винтовые. Эти лестницы поворачиваются на 360 градусов вокруг оси и направлены вверх. Такой вариант используется в том случае, если в помещении мало места.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Поэтому самым комфортным вариантом является сооружение именно маршевой лестницы, но тут есть один недостаток: такая конструкция занимает много места.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).



Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

1. Если лестница не прилегает к стенке, то перила необходимо устанавливать с двух сторон. Их высота должна быть не менее 800 мм. Если в доме имеются маленькие дети, то балясины (детали, которые поддерживают поручень) должны располагаться через каждые 100 мм.
2. Конструкция должна выдерживать вес около 350 кг/м². Такой стандарт установлен для обычных жилых домов.
3. Ширина ступеней должна быть от 200 до 300 мм. Нельзя чтобы ступеньки были мокрыми, поэтому нужно продумать их фактуру и будущее покрытие.
4. Вся конструкция должна надежно фиксироваться, поэтому крепления нужно подбирать не из дешевых.
5. Ширина пролета должна быть от 1000 до 1200 мм.

Перейдем теперь к расчетам и строительству.

Как сделать расчеты?

Перед любыми работами, которые касаются строительства, первым делом делаются необходимые замеры и расчеты. Имея на руках все данные для построения, нужно нарисовать чертежи, на котором изображается примерный вид строения и размеры всех его узлов.

Лестница не исключение, поэтому для ее сооружения необходимо произвести замеры. За основу возьмем маршевую.

Сначала нужно узнать размеры места, количества ступенек и ширину пролета. Все расчеты выполняются следующим образом:

1. Нужно начертить прямоугольный треугольник, где в роли гипотенузы будет выступать лестница, а в роли катетов участки пола и стены под лестницей. Обычно такую лестницу устанавливают с углов в 45 градусов, но этот показатель можно изменить на другие значения. Но если угол будет слишком маленьким, то конструкция займет много места, а если очень большим — по лестнице будет тяжело и неудобно подниматься.
2. Чтобы узнать количество ступеней, необходимое для подъема на второй этаж, нужно их ширину поделить на натуральную длину катета пола. Для того чтобы высчитать необходимое количество подступенников (обычно от 100 до 200 мм) нужно их длину разделить на длину катета стены.
3. Ширина самой лестницы выбирается исходя из размеров комнаты и предпочтений хозяев.

Все полученные данные нужно учитывать при построении чертежа. Примерный чертеж деревянной лестницы можно увидеть на фото №1, а на фото №2 изображена вспомогательная таблица, которая упростит расчеты.

Фото №1Фото №2

Построение деревянной лестницы

Для постройки первым делом нужно подготовить следующие материалы:

• брус для косоуров 50 на 250 мм;
• брус для ступеней толщиной от 40 мм;
• доски для подступеней от 30 мм толщиной;
• балясины, перила, поручни;
• шурупы из нержавеющей стали;
• анкерные болты.

Из инструментов понадобится циркулярная пила и шуруповерт. Сначала вырезаются косоуры (фото №3). Далее нарезаются ступеньки, подступенники и поступи.

Фото №3

Поручни, балясины или перила можно выпилить самому, но такой процесс требует специальных навыков обработки дерева, поэтому лучше приобрести уже готовые.

Приступая к монтажу, в балках перекрытия вырезают места под косоуры, а на полу для них устанавливают опорный брус. Косоуры устанавливают очень внимательно, постоянно надо проверять расстояние между ними и уровень, потом все скрепляется анкерными болтами. С помощью шуруповерта и шурупов привинчивают сразу подступенники, потом ступеньки и поступи.

Затем можно приступать к установке балясин. Для этого внизу, на полу первого этажа и на самом верху лестницы устанавливают опорные столбики для обозначения границ и выставляются далее по всей длине лестницы. На балясины поверх устанавливают поручни.

Весь материал тщательно шлифуется, придается правильная форма и обрабатывается веществами, которые защитят древесину от гниения, влаги и насекомых. И финальным штрихом является покрытие лестницы лаком. После его полного высыхания лестница на второй этаж готова к эксплуатации.

лестниц | Лестницы Размеры и чертежи

Здания

>

Компоненты здания

Лестницы, лестницы, лестничные клетки или лестничные пролеты — это компоненты здания, которые предоставляют пользователям средства вертикального перемещения с распределением отдельных и отдельных вертикальных ступеней. В условиях здания лестничным пролетом называется полная серия ступеней, соединяющих два разных этажа. Либо как сознательные дизайнерские решения, либо как реакция на существующие пространственные условия, лестницы могут принимать различные организационные типы от прямых до спиралевидных, L-образных, U-образных или круглых форм. Каждая ступень лестницы обычно состоит из горизонтальной проступи и вертикального подступенка.

Лестницы предназначены для создания маршрута или моста между вертикальными уровнями путем деления расстояния или высоты на ступени, которые могут пройти пассажиры. Лестница относится к лестнице, лестнице или лестничной клетке, а ступеньки относятся к отдельным вертикальным расстояниям, составляющим лестницу. Существует много различных типов лестниц, которые могут быть прямыми, изогнутыми или набором прямых частей, соединенных на повороте или площадке. Существуют общие требования к минимальной и максимальной глубине проступи и подступенку лестницы, при этом проступь является компонентом лестницы, на который наступает человек, а подступенок — вертикальным компонентом между каждой проступью.

Справочники по лестницам

Просмотрите наши справочники по лестницам, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и историях лестниц. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

—

—

—

—

—

—

—

180 ° лестницы по обмотке

—

—

—

—

—

—

—

90 °.

—

—

—

Circular Stairs

—

—

—

—

—

—

—

Curved Stairs

—

—

—

—

—

—

—

Egress Stairs

—

—

—

—

—

—

—

.

—

—

—

—

—

Квартал Лестница посадки

—

—

—

—

—

—

—

. 0003

—

—

—

—

—

—

—

Spiral Staircase

—

—

—

—

—

—

—

Split Stairs

—

—

—

—

—

—

—

Прямая лестница посадочной площадки

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

0003

—

Прямые лестницы

—

—

—

—

—

—

—

Трехбратор-разведка

—

—

—

Z-образные лестницы

Коллекции связанных зданий

Здания

Посмотреть категориюПодробнее0001

Рисование лестниц — отличный способ улучшить свои навыки перспективы. Лестницы — интересный объект, так как они могут быть использованы в различных художественных жанрах для изображения многих вещей. Рисунок лестницы может быть отличным дополнением ко многим различным произведениям искусства, помогая обогатить пейзаж или использовать в качестве структуры, на которой можно нарисовать фигуру. Рисование лестниц может показаться сложным или сложным, однако рисунок лестницы довольно прост при использовании правильного метода. В этом уроке мы рассмотрим, как нарисовать простую лестницу, используя метод двухточечной перспективы. Помимо улучшения ваших навыков перспективы, изучение того, как рисовать лестницы, также может помочь улучшить ваши навыки затенения. В этом уроке о том, как рисовать лестницу, мы рассмотрим простой процесс создания интересного трехмерного рисунка лестницы.

СОДЕРЖАНИЕ

• 1 Легкое руководство по рисованию лестницы
  • 1,1 Необходимые материалы
  • 1,2 Подготовка
• 2 Шаг-шаг Линия
• 2.2 Шаг 2. Рисование направляющих с использованием правой точки схода
• 2.3 Шаг 3. Определение правой стороны лестницы
• 2. 4 Шаг 4. Рисование направляющих с использованием левой точки схода
• 2.5 Шаг 5: Определение всей лестницы
• 2.6 Шаг 6: Затенение на чертеже лестницы

3 Советы, которые следует помнить

4 Часто задаваемые вопросы

• 4.1 Как рисовать Stairs a Two Points?
• 4.2 Как нарисовать тень на лестнице?





Простое руководство по рисованию лестниц

Процесс обучения рисованию лестниц очень прост, и это действительно весело, когда вы знаете этот процесс, поскольку его можно использовать по-разному. В этом уроке основное внимание будет уделено простому процессу рисования лестницы в двухточечной перспективе с использованием правил двухточечной перспективы для создания реалистичного рисунка лестницы.

Рисование лестницы в двухточечной перспективе также дает вам представление о глубине лестницы как конструкции и может быть изменено различными способами, если вы знаете метод рисования.

Мы также увидим, как придать лестнице размер с помощью затенения, что придаст лестнице более реалистичный вид. Для этого урока о том, как рисовать лестницу, нам понадобятся только простые материалы, давайте посмотрим, какие материалы нам понадобятся.



Необходимые материалы

Рисование лестницы — это простое и увлекательное занятие, для которого не нужны никакие причудливые материалы и которое можно выполнить с помощью самых простых инструментов. В этом уроке мы будем работать с карандашом и ручкой, чтобы придать лестнице контраст и сделать ее более яркой в ​​деталях.

Нам нужно убедиться, что у нас есть карандаш HB, а также карандаш 2B для этапов рисования карандашом. Мы хотим убедиться, что у нас есть линейка для нашего рисунка, таким образом мы максимально точно фиксируем качества прямых краев ступеней.

Нам также понадобится ластик для любых мелких ошибок по пути, а также точилка, чтобы наши линии оставались четкими.

Нам понадобится хорошая шариковая ручка, желательно черная, и, наконец, хороший лист бумаги. Все материалы для этого урока о том, как рисовать лестницы, можно найти по ссылкам ниже:

• Карандаш HB
• Карандаш 2B
• Шариковая ручка
• Линейка
• Ластик
• Точилка
• Хорошая бумага (рекомендуется 200 г/м – 250 г/м)



Подготовка

После того, как все наши материалы подготовлены и готовы для этого урока о том, как рисовать лестницы, мы можем начать помещать себя в среду, которая способствует концентрации. Вы хотите убедиться, что вы находитесь в месте, где вы можете сосредоточиться на каждом шаге без перерыва.

Этот урок представляет собой простой учебник по рисованию лестницы, однако он требует некоторой концентрации и участия для каждого шага.

Рисование конструкций в перспективе требует внимания к деталям, таким образом мы максимально точно передаем их структурные качества. При этом процесс обучения рисованию лестницы веселый и очень простой, давайте посмотрим, чего нам ожидать.





Пошаговые инструкции по рисованию лестницы

Научиться рисовать лестницу просто, хотя для получения точного результата требуется задействование каждого шага. Процесс начинается с создания двухточечной перспективы и линии горизонта, после чего мы перейдем к созданию набора направляющих, которые помогут установить лестницу в ее правильной форме.

После того, как мы точно нарисовали лестницу, используя двухточечную перспективу, мы продолжим добавлять штриховку к рисунку, придавая ему более реалистичный вид.

Оттуда мы добавим штриховку с помощью ручек, чтобы немного усилить контраст, что сделает лестницу более детализированной и реалистичной. Теперь, когда мы знаем, чего ожидать, давайте приступим к этому уроку о том, как рисовать лестницы!



Шаг 1. Рисование линии горизонта

Начнем с рисования линии горизонта. Мы можем сделать это, взяв линейку и проведя горизонтальную линию через середину страницы. Отсюда мы можем добавить три точки, одну слева и справа от страницы, чтобы обозначить две точки схода.

Затем мы добавим третью точку посередине двух точек схода.



Шаг 2. Рисование направляющих с использованием правой точки схода

Отсюда мы создадим набор направляющих с использованием точек схода для создания рисунка лестницы. Мы можем начать с рисования вертикальной линии через центральную точку на линии горизонта, создавая крестообразную форму с нашими линиями, которые затем можно разделить на равные приращения.

Здесь будет указано, сколько лестниц будет присутствовать.

После того, как мы разметили вертикальную линию точками с четным шагом, теперь мы можем провести линию от вершины этой вертикальной линии до точки схода справа.

Мы хотим убедиться, что используем наши линейки для рисования этих линий. Мы также можем провести прямую линию к той же точке схода от нижней части вертикальной линии.

От каждой точки вдоль вертикальной линии мы продолжим рисовать линию к той же точке схода справа от линии горизонта. Мы хотим убедиться, что используем нашу линейку для рисования этих линий. Все точки вдоль вертикальной линии должны быть одинаковыми по размеру.

Однако это полностью зависит от вас.

У нас должен быть набор линий, движущихся к одной из точек схода на правой стороне линии горизонта. Отсюда мы теперь можем провести параллельную вертикальную линию вдоль правой стороны первой вертикальной линии. Эта параллельная линия должна останавливаться между верхней и нижней диагональными линиями, соединяющими первую вертикальную линию с точкой схода.

Мы обнаружим, что две вертикальные линии создали ряд блоков через центр страницы. Отсюда мы хотим провести крутую диагональную линию, начинающуюся снизу первой вертикальной линии и проходящую через угол первого блока снизу.

Эта диагональная линия может проходить до конца диагональной линии, которая проходит от вершины первой вертикальной линии до точки схода.

Вдоль крутой диагональной линии мы можем провести набор маленьких вертикальных линий, которые будут проходить вдоль крутой вертикальной линии снизу вверх. Эти линии будут обозначать шаги более четко и должны быть проведены между крутой вертикальной линией и линиями, которые соединяют первую вертикальную линию и точку схода.



Шаг 3. Определение правой стороны лестницы

Отсюда у нас должно быть четкое представление о том, как расположены ступени под прямым углом. Однако мы можем сделать их немного более заметными, взяв более темный карандаш и начав обводить форму лестницы.

Вы можете сделать это, нарисовав основание любой длины, чтобы лестница располагалась вдоль нижней линии между первой вертикальной линией и точкой схода.



Шаг 4. Рисование направляющих с использованием левой точки схода

В этой точке у нас должна быть хорошо видна одна сторона лестницы. Теперь мы можем приступить к соединению видимой лестницы с левой точкой схода. Мы можем начать с рисования линий от трех нижних углов лестницы до левой точки схода.

Это создаст внутренний и внешний края первой ступени.

Проводя прямые линии между первыми тремя углами лестницы и левой точкой схода, мы должны увидеть, как лестница превращается в трехмерную структуру. оттуда вы можете провести вертикальную линию в любом месте между этими первыми двумя линиями, чтобы определить ширину лестницы.

Это поможет нам установить основание лестницы. Теперь мы можем следовать тому же процессу соединения каждого угла лестницы с левой точкой схода.

Опять же, сюда входят все углы, внутренние и внешние углы ступеней лестницы.

Когда мы подошли к концу добавления линий между углами лестницы к левой линии горизонта, должно показаться, что у нас очень широкая лестница. Отсюда мы начнем формировать лестницу, используя вертикальные линии, начиная с вертикальной линии, которую вы нарисовали, чтобы определить ширину лестницы вдоль двух нижних линий, соединяющихся с левой точкой схода.

Мы увидим, что мы можем использовать вертикальные и горизонтальные линии лестницы, которые определяют ступени, чтобы помочь нам нарисовать линии для другого конца лестницы. Убедитесь, что при рисовании этих линий вы используете линии между углами и левой точкой схода.

Это поможет вам в процессе создания меток.



Шаг 5. Определение всей лестницы

Мы должны увидеть, что лестница видна в этой точке, так как к этому моменту у нас должен быть слегка нарисованный эскиз лестницы. Мы можем продолжить обводить форму лестницы более темным карандашом, чтобы сделать рисунок лестницы более заметным.

Теперь мы можем перейти к обводке полной лестницы во второй раз с помощью пера. Мы хотим придать структуре немного больше контраста и отчетливости.

Мы можем добиться этого, используя ручку и линейку, чтобы пройтись по контуру рисунка лестницы.



Шаг 6. Затенение на чертеже лестницы

К настоящему моменту у нас должен быть реалистичный рисунок лестницы, к которому мы можем приступить к добавлению затенения. Мы можем начать затенять структуру, беря наши карандаши 2B и добавляя легкое затенение к различным доступным поверхностям.

При затенении трехмерной структуры мы хотим распределить три разных тональных значения по трем видимым измерениям.

Это означает, что у нас будет светлое, среднее и темное тональное значение, которое будет распределено между тремя доступными измерениями. Мы можем видеть верхнюю часть нескольких лестниц, мы можем видеть правую сторону лестницы и левую сторону ступенек. каждая поверхность должна иметь различное тональное значение.

Делая это, мы придаем рисунку лестницы более реалистичное взаимодействие со светом. Используя три разных тональных значения, мы определяем направление источника света и откуда он исходит. Три тоновых значения в лестнице будут определять затененные и светлые области лестницы.

Вы можете заштриховать карандашом и ручкой, чтобы придать структуре максимальный контраст. Когда вы закончите затенение, у нас должен быть реалистичный рисунок лестницы, размер и глубина которого дополнительно определяется тенью и светом.

Вот и готово: базовое руководство по рисованию лестницы!





Советы, которые следует помнить

• Используйте линейку. Когда вы превращаете эскиз лестницы в изысканный реалистичный рисунок лестницы, вы должны убедиться, что используете линейку для захвата острых краев.
• Не торопись . Легко запутаться в процессе рисования лестницы, поэтому делайте это медленно и концентрируйтесь на каждом шаге.
• Используйте правило трех тоновых значений. После того, как вы нарисовали структуру вашей лестницы, используйте три различных тональных значения затенения, чтобы придать рисунку лестницы более реалистичное качество.
• Задействовать каждый шаг . Использование руководящих принципов с перспективными чертежами может быть немного сложным, поэтому используйте изображения и текст, чтобы помочь вам, насколько это возможно.
• Веселись!  Изучение перспективы – это отличный навык, а рисование лестницы – отличная функция, которую можно добавить к различным идеям рисования.



Обучение реалистичному рисованию лестниц требует некоторого внимания к процессу. Каждый шаг конкретно определяет, как использовать направляющие для создания реалистичного рисунка лестницы. Использование принципов перспективы и методов затенения действительно может превратить эскиз лестницы в более подробный чертеж лестницы. Не забывайте практиковаться, рисование лестниц требует некоторой практики, поэтому наберитесь терпения и используйте это руководство о том, как рисовать лестницы, в качестве ресурса, к которому можно постоянно возвращаться.





Часто задаваемые вопросы



Как рисовать лестницу в двухточечной перспективе?

Научиться рисовать лестницу в двухточечной перспективе довольно просто, если вы знаете метод рисования двухточечной перспективы. Метод начинается с установления линии горизонта, на которой будут нарисованы две точки. Затем вы создаете вертикальную линию, которая будет определять угол, под которым вы смотрите на лестницу. Оттуда вы начинаете создавать лестницу, используя двухточечную перспективу, чтобы направлять процесс создания линий. Продолжая соединять линии с помощью линейки, вы обнаружите, что пересечение линий между двумя точками создаст ступенчатую структуру. Затем вы уточните эту структуру, нарисовав набор вертикальных линий, которые помогут соединить диагональные линии двух точек, в результате чего получится трехмерная лестница. Что делает рисунок лестницы более реалистичным, так это процесс добавления затенения. Сделав это, мы придадим рисунку лестницы больше размеров. В этом руководстве более подробно рассматривается процесс рисования лестницы с двухточечной перспективы.



Как нарисовать тень на лестнице?

При рисовании трехмерных лестниц, видимых с двухточечной перспективы, у нас будут видны три разные поверхности. Это означает, что мы сможем видеть боковую и верхнюю часть каждого шага. Мы также сможем видеть всю сторону лестницы, что означает, что у нас будут видны три поверхности. Это означает, что каждая из этих поверхностей должна отличаться по тональности, что дает эффект реалистичного взаимодействия лестницы со светом. Задав светлое среднее и более темное тональное значение, распределенное между тремя видимыми поверхностями, мы получим более реалистичное изображение света и тени, взаимодействующих с трехмерной поверхностью.
