Винтовые лестницы своими руками чертежи, эскиз, расчитать

Винтовые лестницы все чаще притягивают внимание людей благодаря своей нестандартной конструкции. Изящные линии и форма лестницы придадут уникальности любому помещению и интерьеру.

Разнообразие форм таких лестниц позволяет использовать их в любых целях. Проектирование винтовой лестницы — важный этап, как и для любой другой конструкции. На данном этапе вы создадите детальные чертежи каждого элемента и всей конструкции в сборе, что необходимо для более ясного понимания и представления итога строительства.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

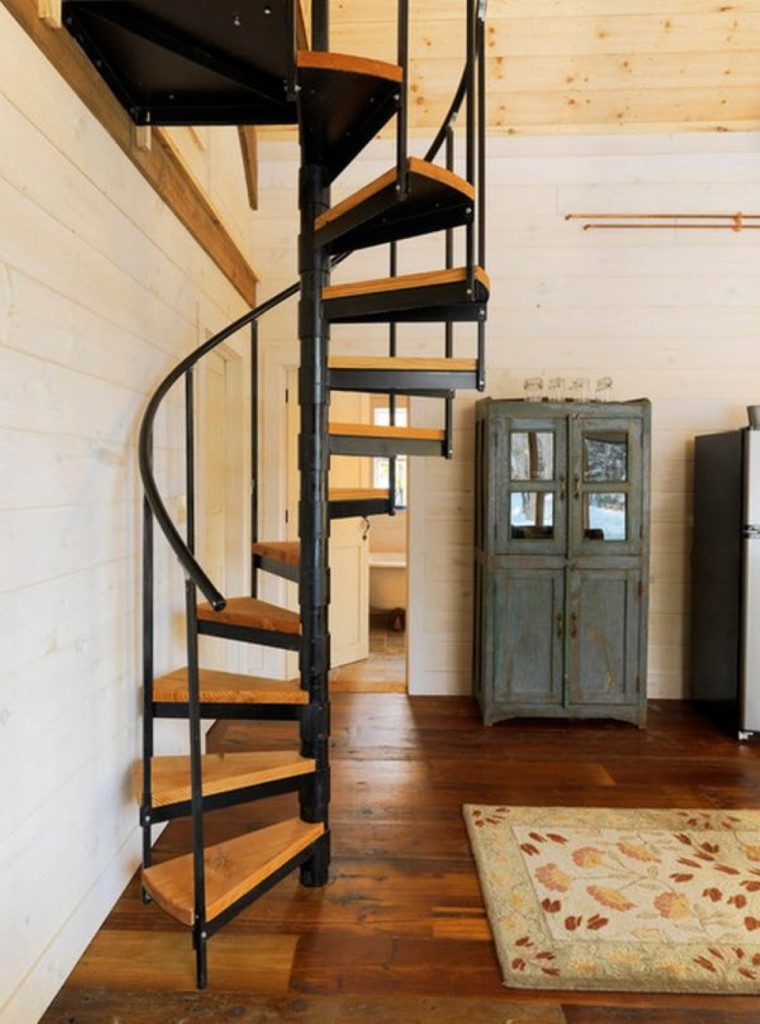

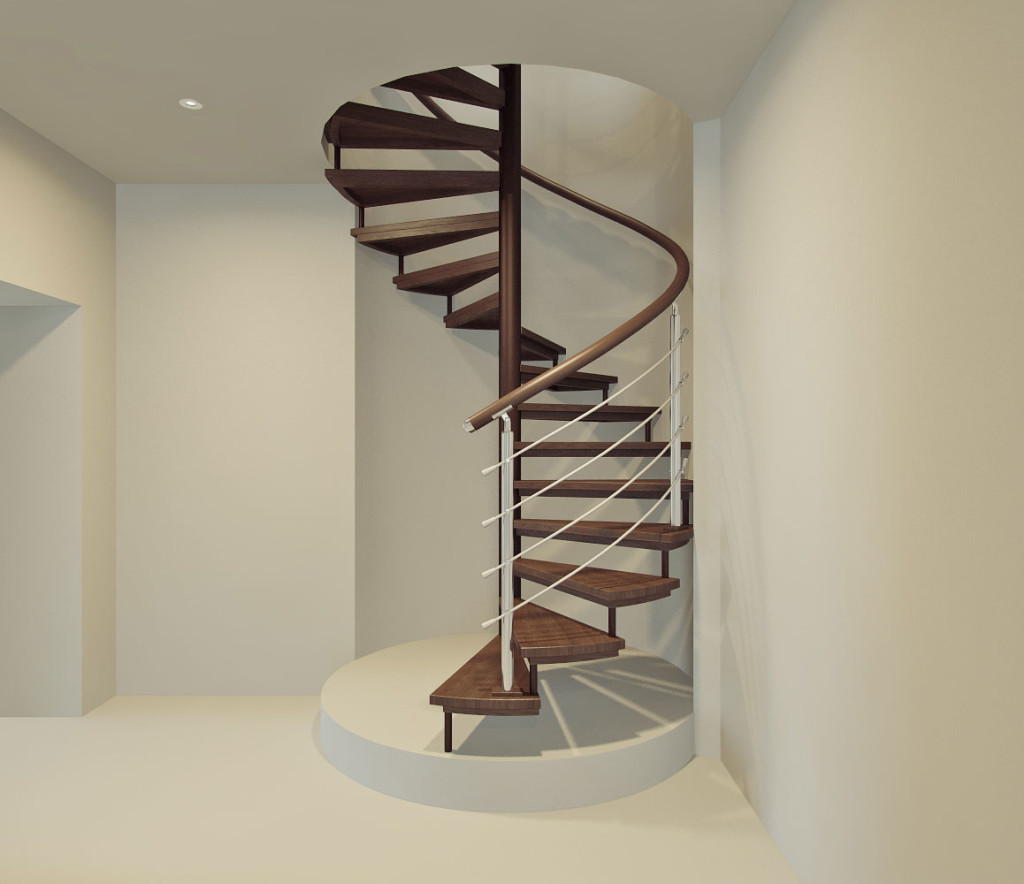

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

винтовая лестница

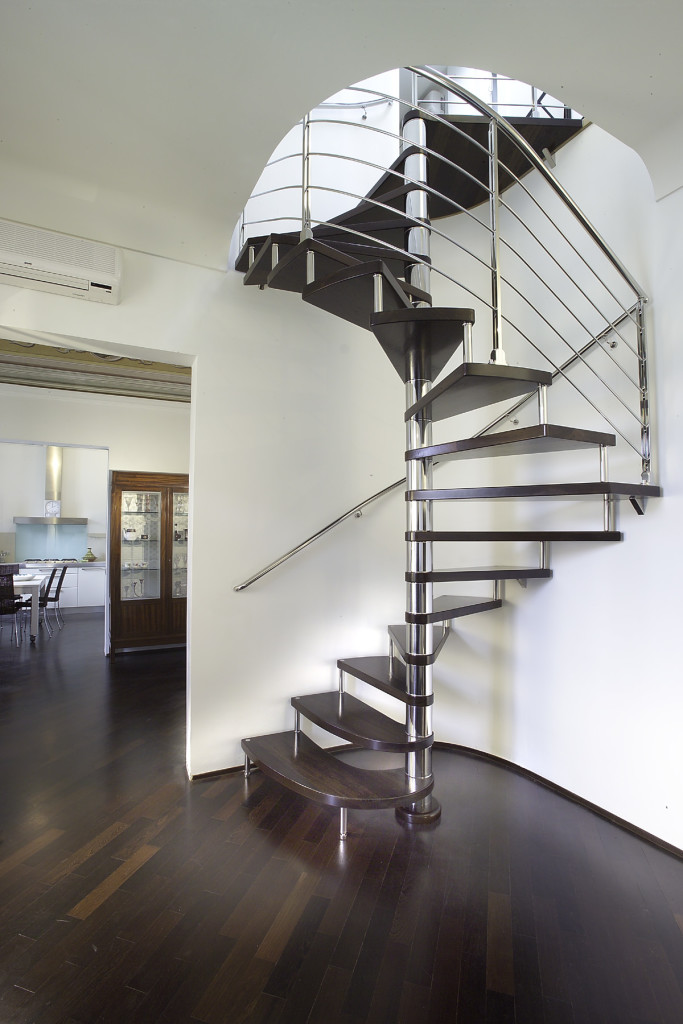

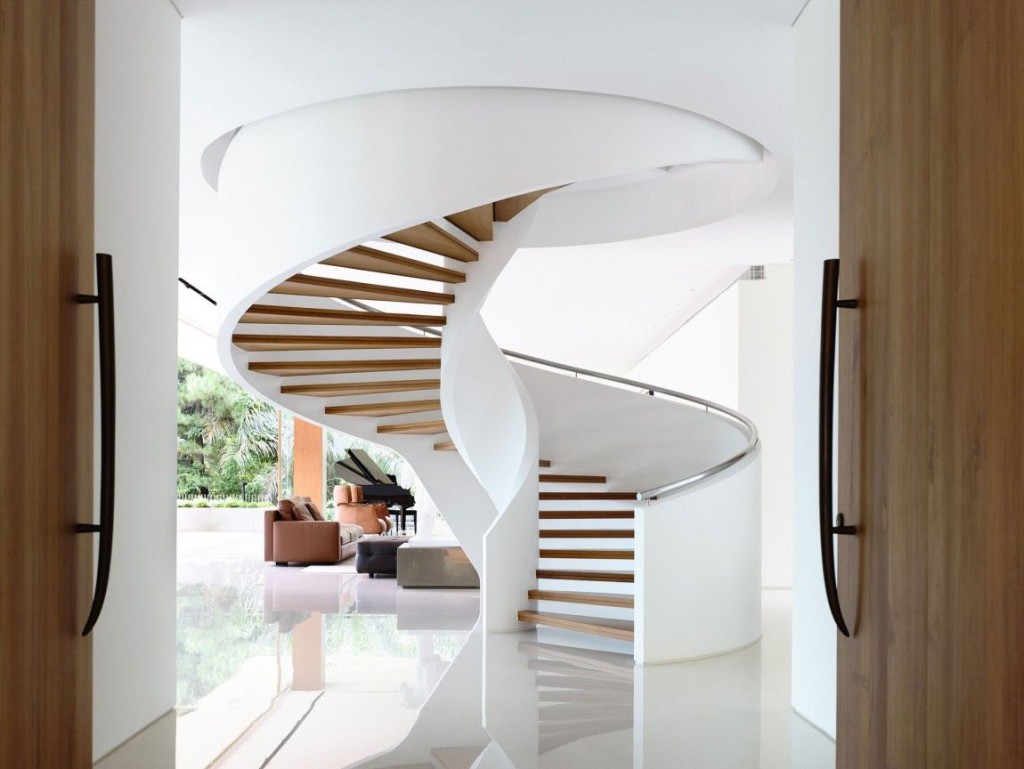

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

винтовая лестница винтовая лестница

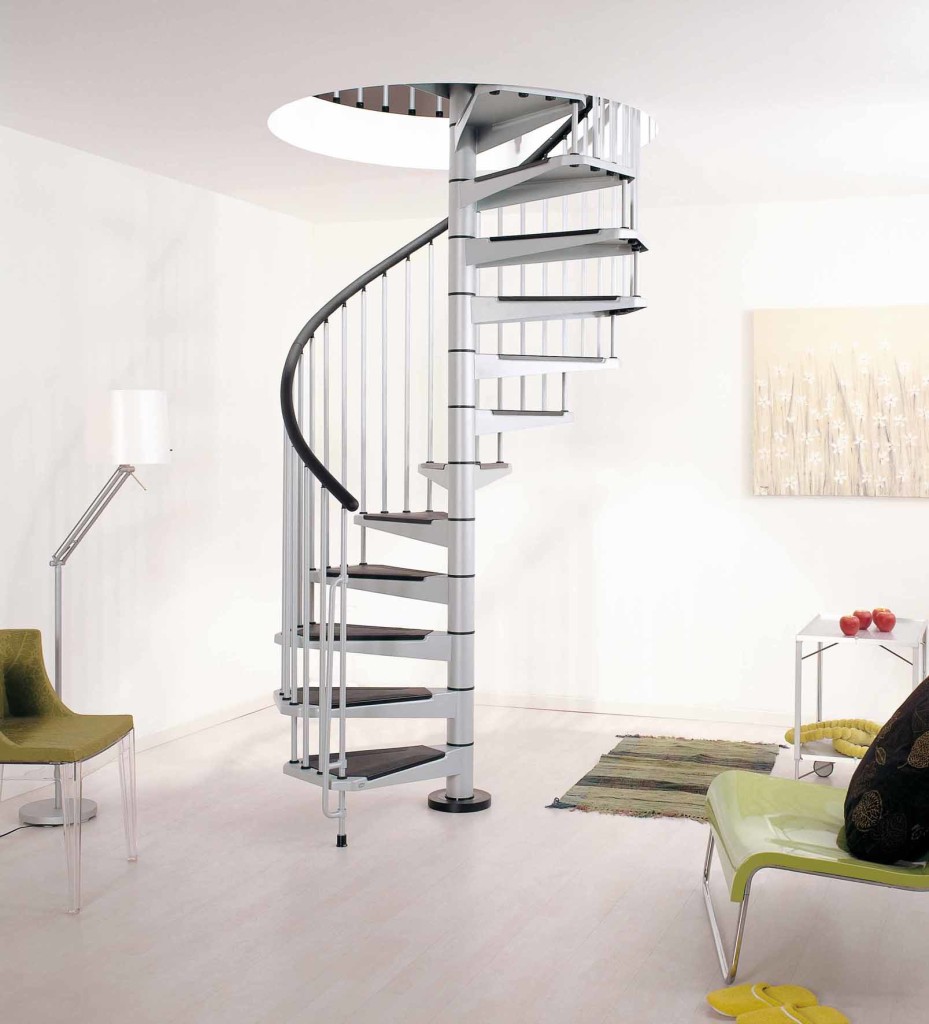

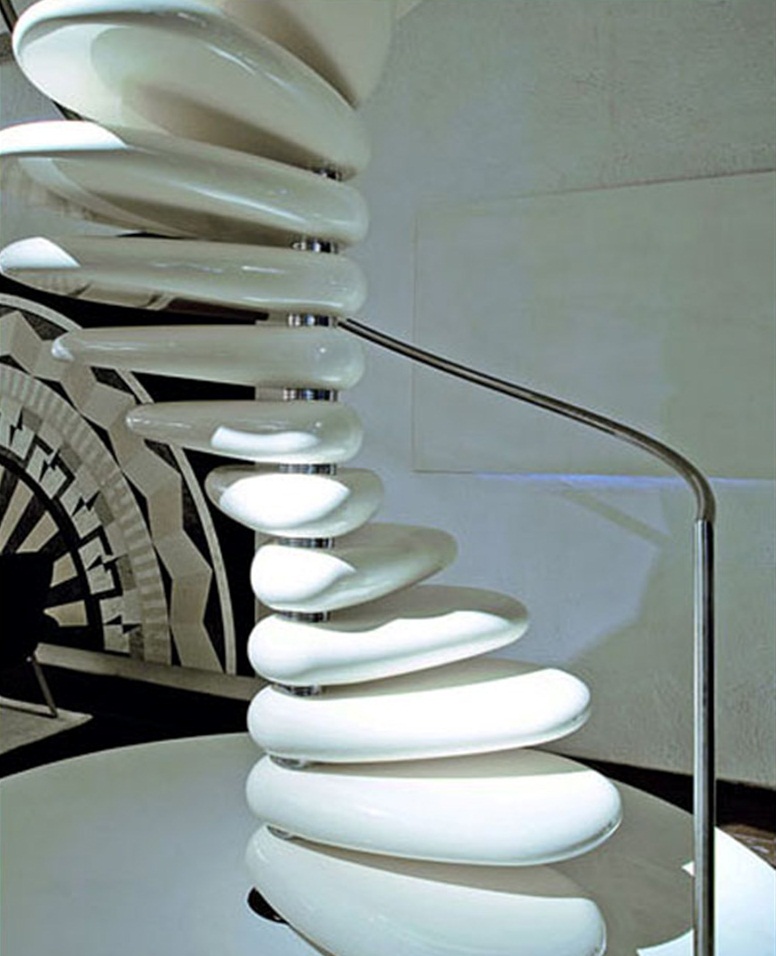

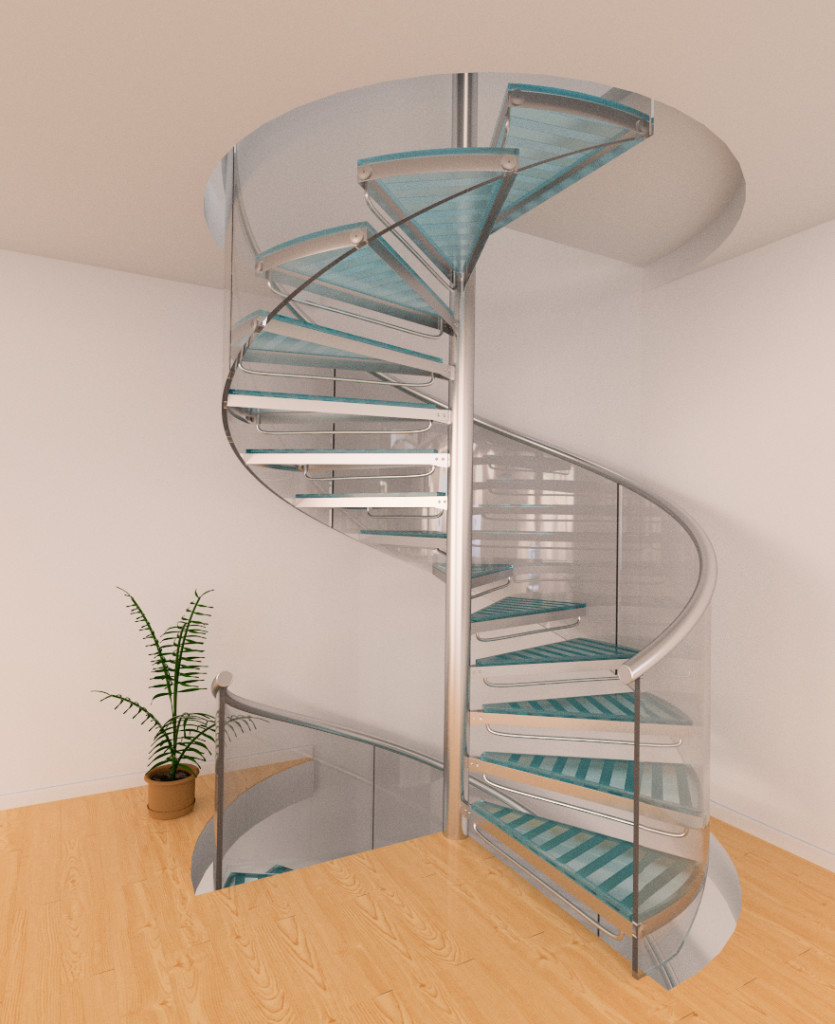

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

винтовая лестница винтовая лестница

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

уличная винтовая лестница уличная винтовая лестница

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

винтовая лестница

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

бетонная винтовая лестница

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

металлическая винтовая лестница

Также оба материала широко применяются и для внутреннего размещения.

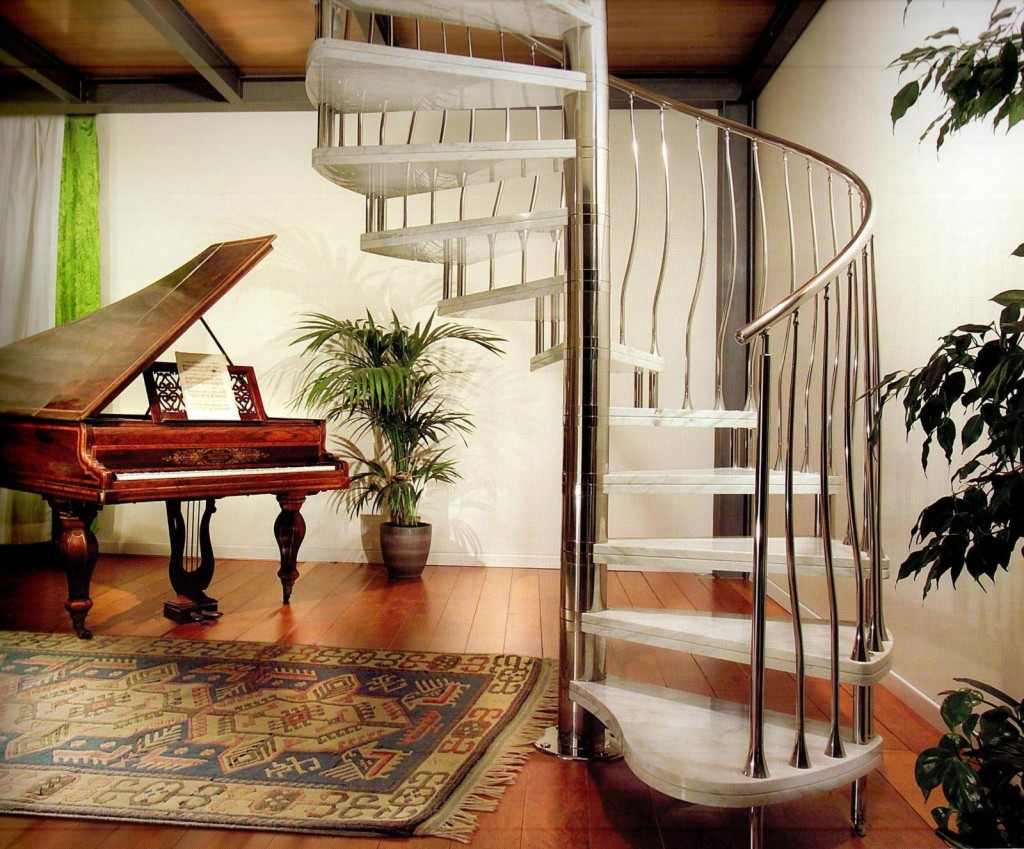

внутренняя металлическая винтовая лестница внутренняя бетонная винтовая лестница

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

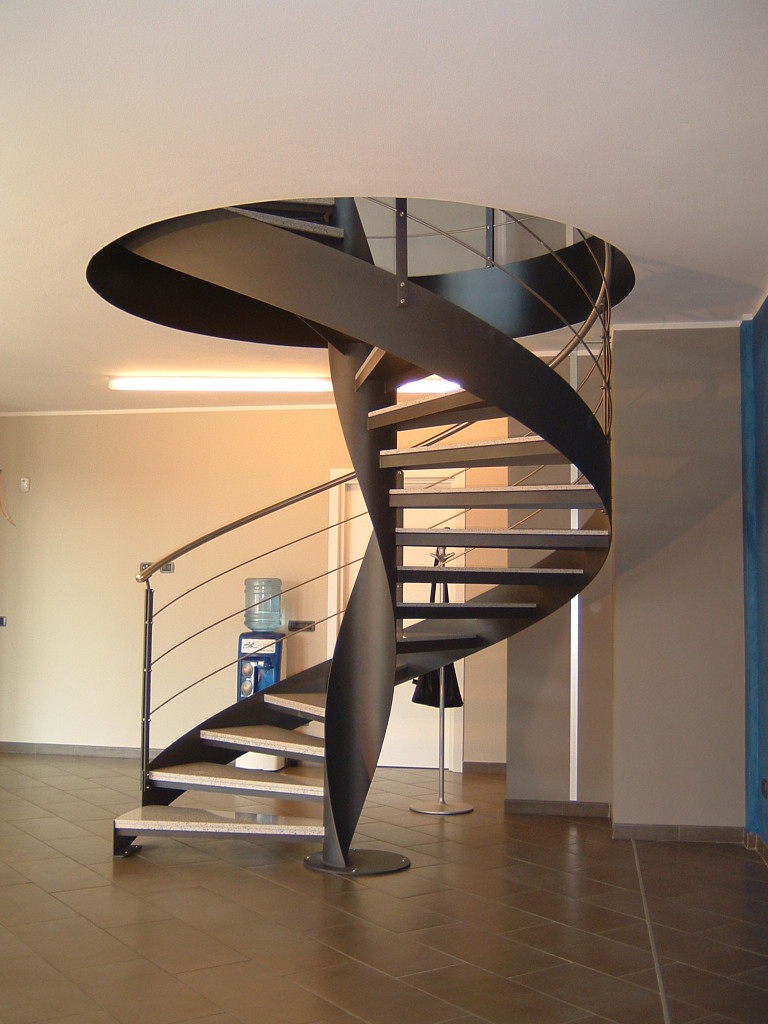

винтовая лестница на косоуре

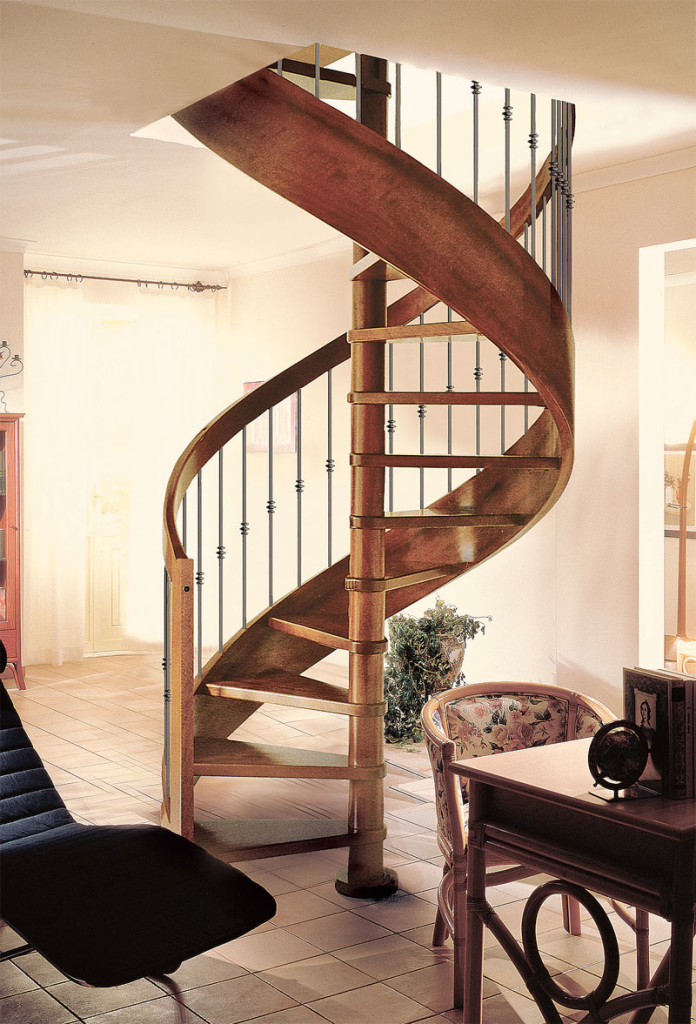

винтовая лестница на тетиве

винтовая лестница на больцах

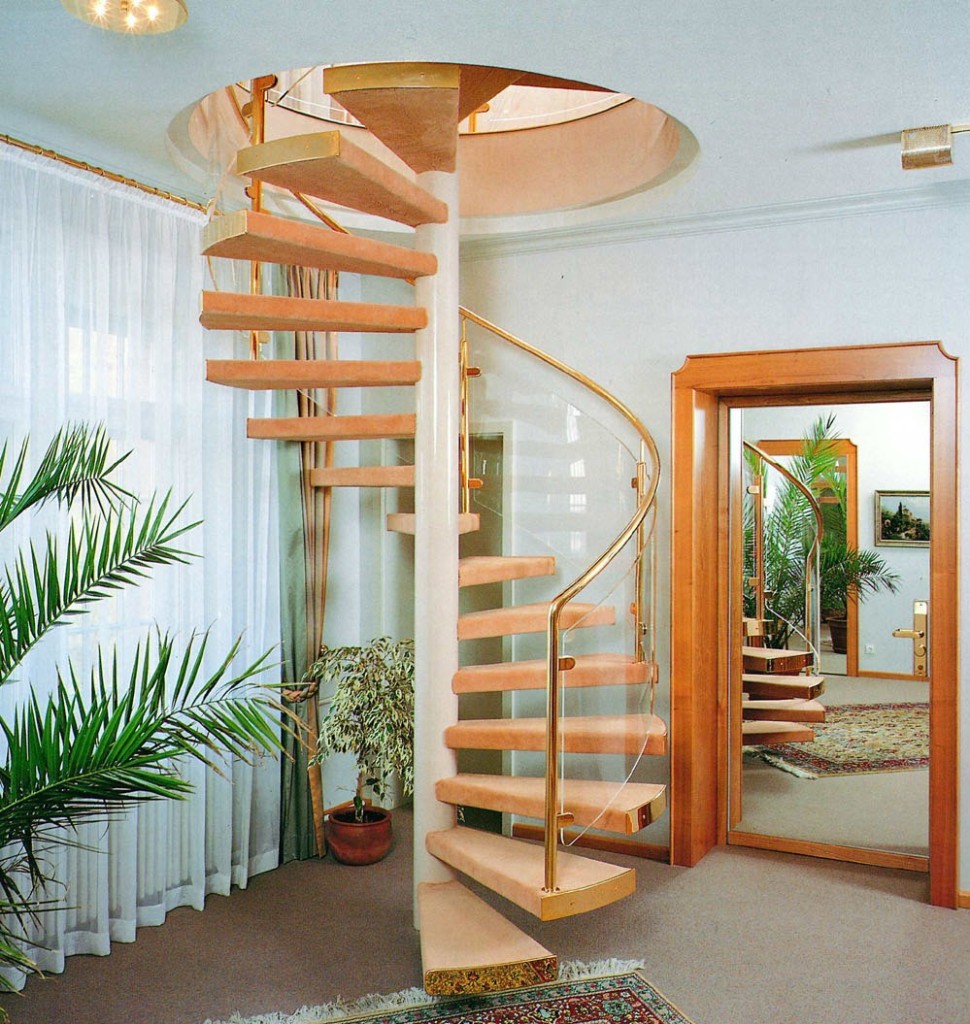

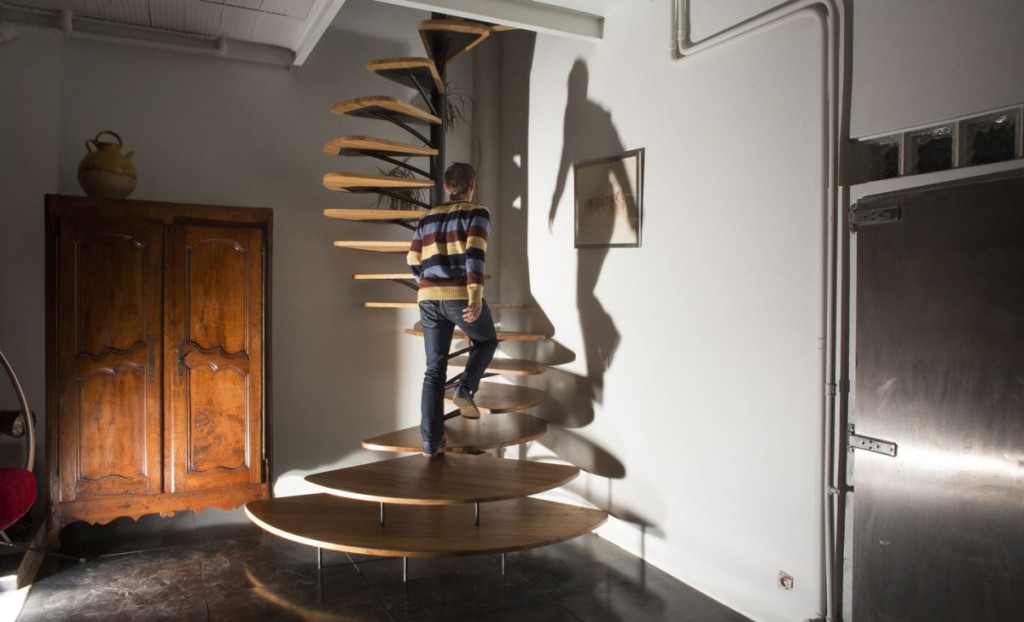

консольная винтовая лестница

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени. Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Расчет размеров винтовых лестниц на второй этаж мы описывали в этой статье. Сейчас опишем минимально допустимые требования к размерам, при которых возможна эксплуатация винтовой лестницы.

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

минимальный диаметр винтовой лестницыминимальный диаметр винтовой лестницы



Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

чертеж винтовой лестницы

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

чертеж ступени винтовой лестницы

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

сборка винтовой лестницы

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

3D чертеж винтовой лестницы

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

Винтовые лестницы с чертежами: порядок монтажа

Винтовые лестницы в частном доме

Винтовые лестницы в частном доме

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

Содержание статьи

Особенности проектирования конструкций

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницы Особенности
У стены

У стены

В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.
Отдельно стоящая, с защемлением ступенек на опорной стойке

Отдельно стоящая, с защемлением ступенек на опорной стойке

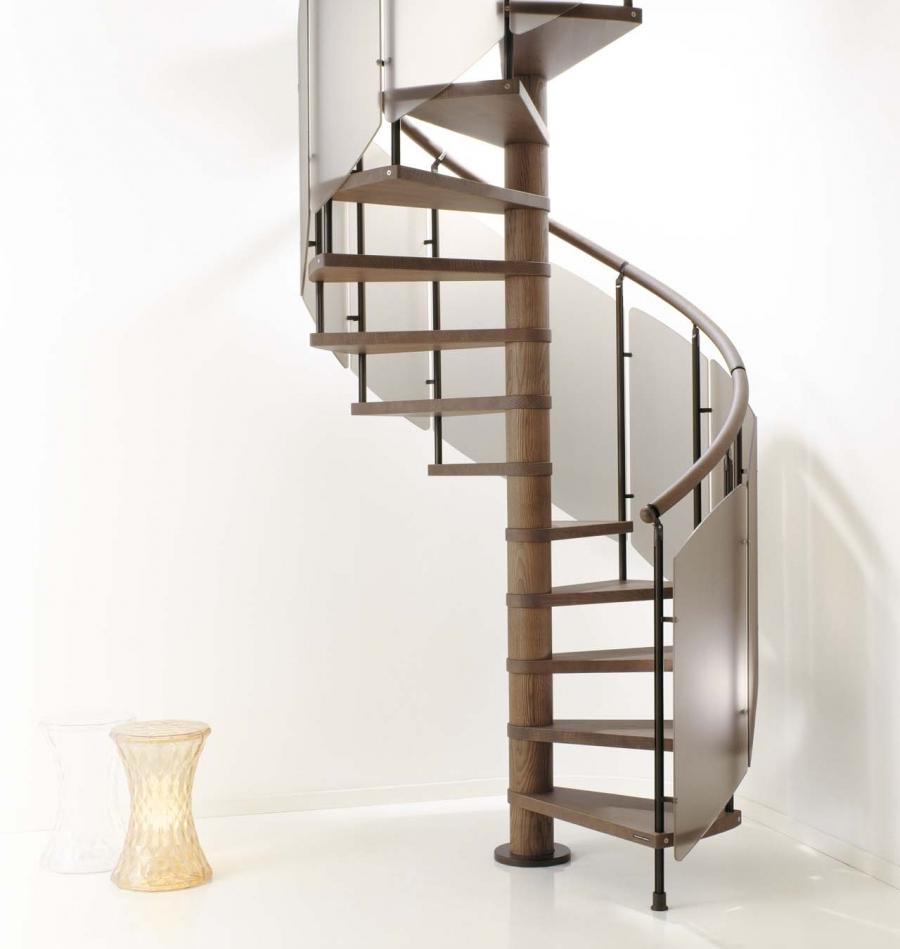

Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.
Отдельно стоящая без центральной опорной стойки

Отдельно стоящая без центральной опорной стойки

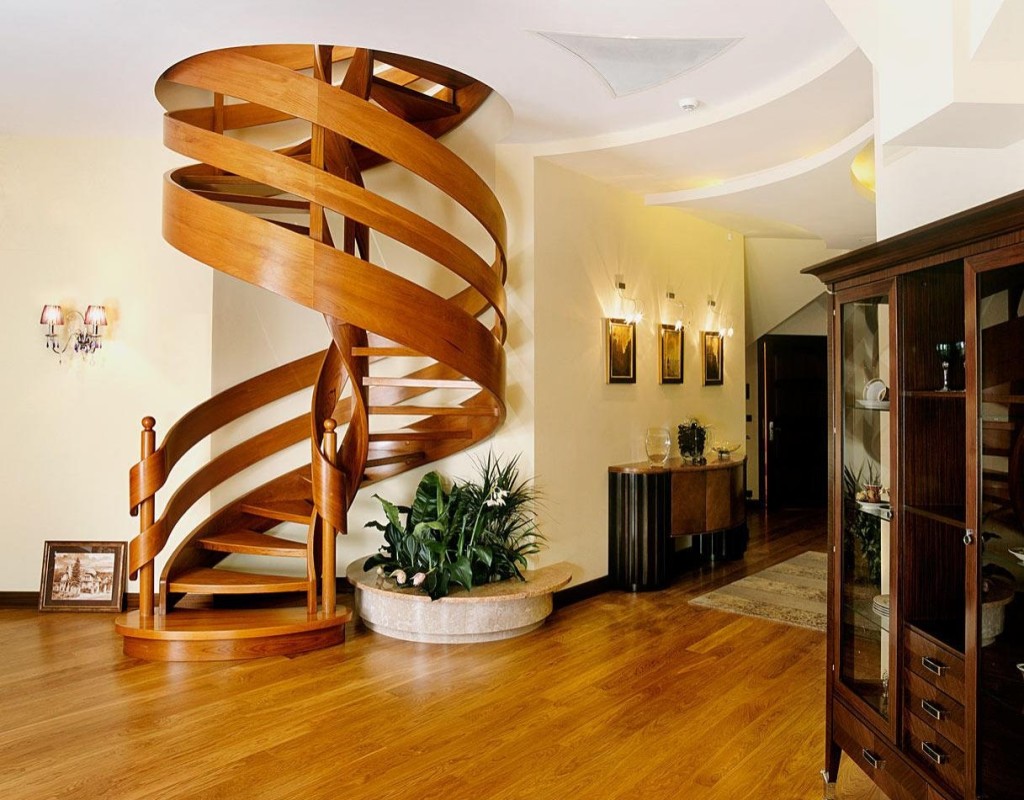

Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.
Опора ступенек на трубу большого диаметра

Опора ступенек на трубу большого диаметра

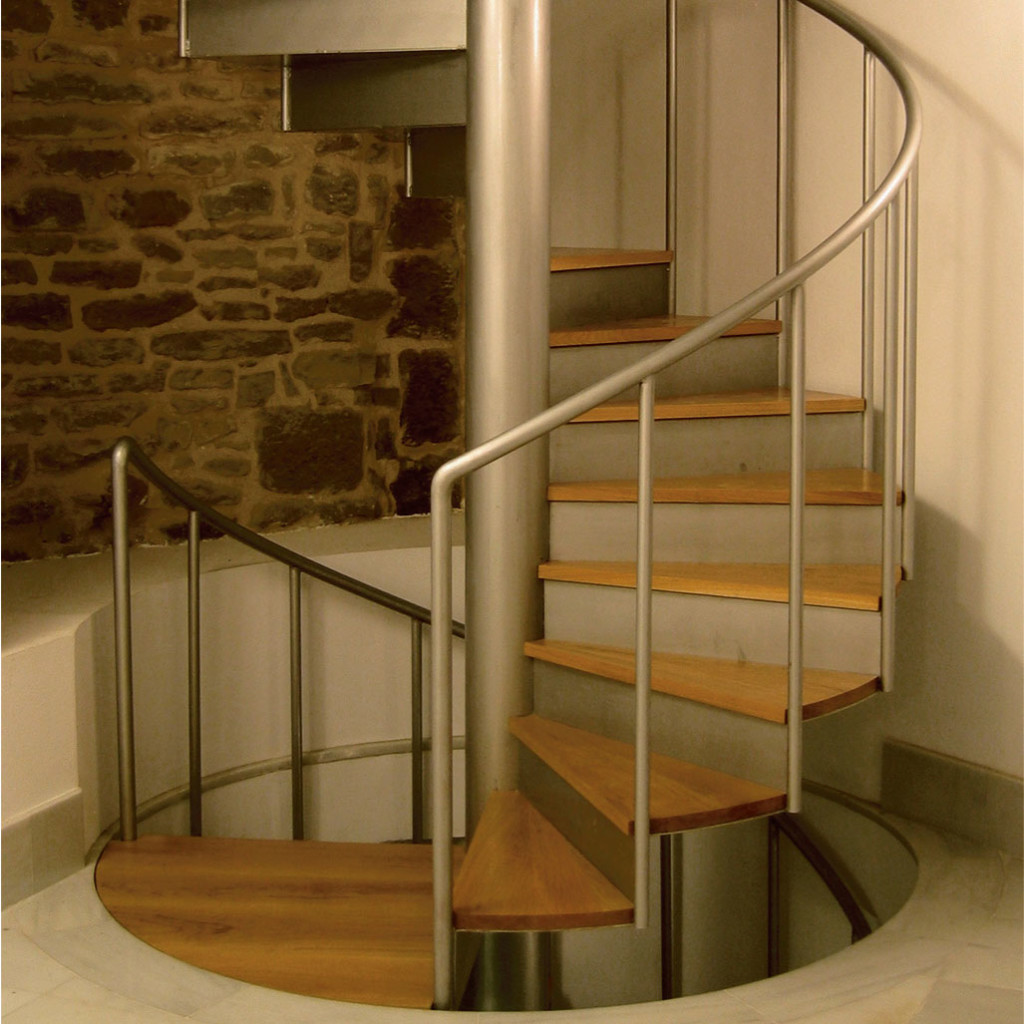

В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

  • Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
  • Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
  • Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
  • Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

  • Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
  • Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Деревянная винтовая лестница в нише помещения

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

Типовая модель винтовой лестницы

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

  • Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
  • Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
  • В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
  • При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
  • Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

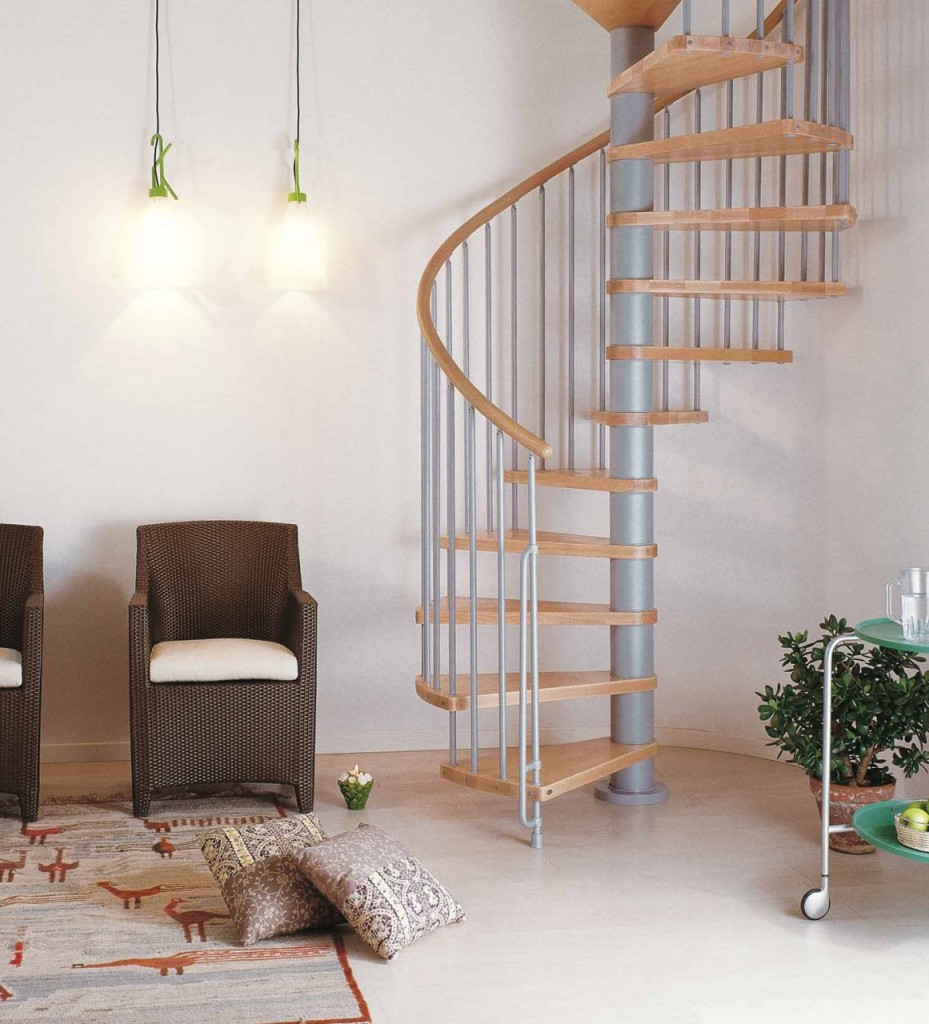

Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

Расчет конструкции

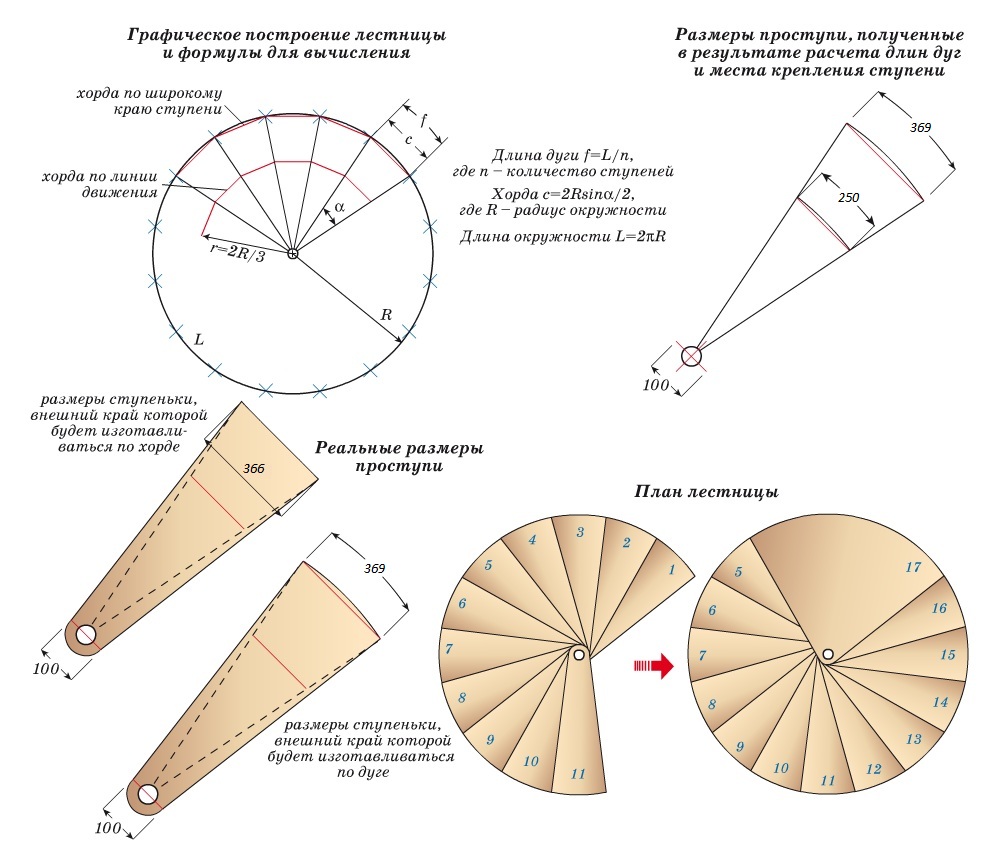

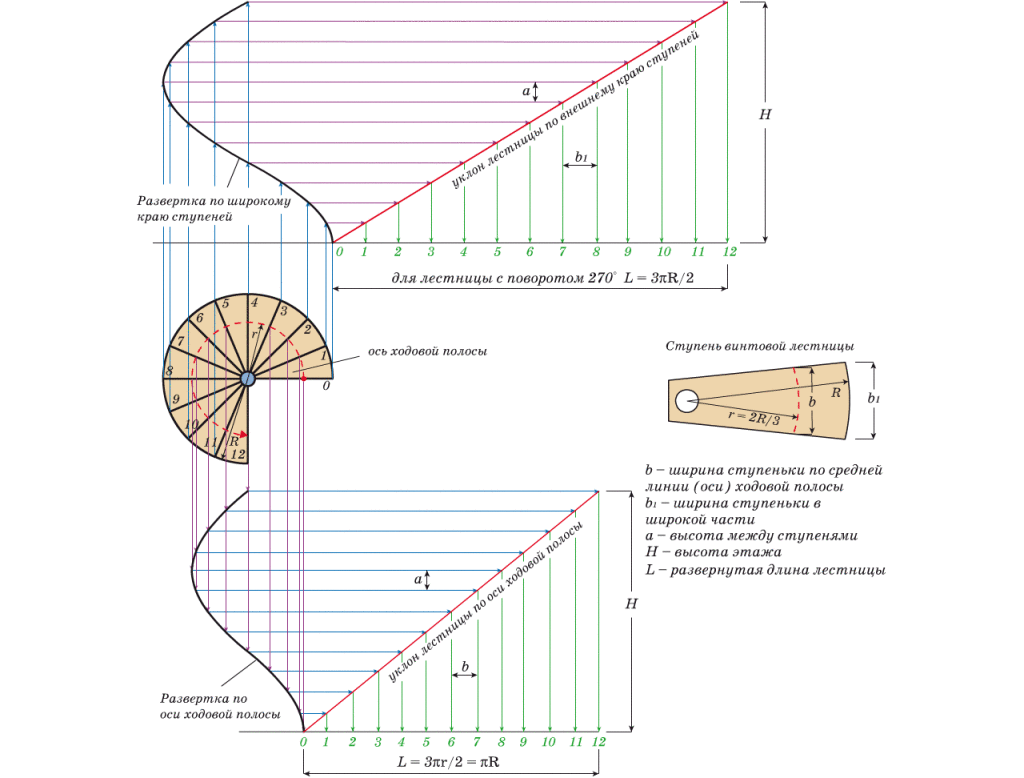

Схема расчета винтовой лестницы

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

Чертеж для изготовления конструкции

  • Глубина ступенек по средней линии — минимум 200 мм;
  • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
  • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
  • Диаметр конструкции – 1,5 — 3 метра;
  • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
  • Ширина марша – в пределах 750 — 1430 мм;
  • Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

  • D = 900 х 2 + 200 = 2000 мм, где:
  • 900 – ширина марша в мм;
  • 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

  • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
  • L – число ступенек в одном витке лестничной спирали;
  • r – радиус подъема конструкции;
  • 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

  • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
  • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
  • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
  • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.
Конструктивные размеры для монтажа винтовой лестницы

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

  • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
  • Деревянная поверхность в разрезе наносится круговыми линиями;
  • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
  • Бетон – хаотичным расположение точек и маленьких кружочков;
  • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
  • Выносятся номера позиций, для составления спецификации;
  • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
  • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
  • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

  • Устанавливается несущая стойка;
  • Согласно чертежу монтируются проступи и втулки;
  • Крепятся ступеньки, с учетом их точного начального и конечного положения;
  • Закрепляются кронштейны;
  • Фиксируется верхняя ступенька к перекрытию;
  • Ставятся перила;
  • Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

расчет на второй этаж своими руками, чертежи и онлайн калькулятор, проектирование

При проведении проектирования и возведения лестницы в частном доме на второй этаж своими руками обязательно нужно провести расчет всей конструкции. При этом важны такие показатели как ширина ступеней, диаметр, количество. Все это очень важно учитывать, чтобы подготовить правильные чертежи и сделать всю конструкцию эргономичной и полностью безопасной. Такая достаточно оригинальная конструкция пользуется большой популярностью, так как для ее возведения не требуется большая площадь, однако, чтобы изделие получилось прочным и надежным, нужно все тщательно продумать и учитывать все нюансы. Кроме того, большим преимуществом винтовой лестницы является то, что она вписывается в совершенно любой интерьер и становится самым настоящим его украшением. Чтобы было удобно ходить по ступеням веерного типа, нужно правильно обозначить их размеры. Поворот спирали вполне возможно сделать совершенно любым, все зависит от дизайнерской задумки и наличия свободного места.

Как выполнить расчеты винтовой лестницы на второй этаж

Проектирование винтовых лестниц подразумевает под собой определение всех требуемых параметров изделия, а также составление схематической модели конструкции с обозначений. Схема винтовой лестницы, независимо от ее конфигурации должна быть выполнена в вертикальной и горизонтальной проекции. Это позволит прорисовать все основные детали конструкции полностью, а также определить преимущества и недостатки каждого способа обустройства ступеней.

Винтовая лестница на второй этаж должна быть не только красивой, но и функциональной

Винтовая лестница на второй этаж должна быть не только красивой, но и функциональной

Лестница может иметь самую различную конфигурацию, а именно:

  • С опорой на центральную ось;
  • С частичным вхождением ступеней в центральную опору;
  • С упором на боковые тетивы;
  • Консольное расположение.

Чертежи каждого типа лестницы будут различаться между собой, и это обязательно нужно учитывать при проведении расчетов и составлении плана конструкции. При этом значительно различаются размеры используемых деталей для винтовых лестниц, так как способы крепления в той или иной мере отнимают определенное пространство, предназначенное для передвижения.

Проектирование лестницы в частном доме – это сложный процесс, который включает в себя определение длины и ширины лестничного марша, угла поворота и наклона конструкции, размерных характеристик и количества ступеней. Поможем не запутаться в этом в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/programma-proektirovaniya-lestnitsy-v-chastnom-dome.

Функциональная винтовая лестница: чертежи и количество ступеней

Прежде чем выполнить проект винтовой лестницы, стоит правильно все рассчитать, а также определить количество ступеней. Именно поэтому, на основе полученных данных будет разрабатываться и возводиться конструкция.

Для возведения лестницы нужно определить:

Количество ступеней на лестнице определяется в зависимости от длины ее каркаса

Количество ступеней на лестнице определяется в зависимости от длины ее каркаса

Изначально нужно определить оптимальное количество ступеней. Идеальным вариантом будет 11-13 ступенек. Обязательно должно быть нечетное количество для большего комфорта передвижения. Отсчет должен идти сверху вниз. Верхняя ступенька должна выступать в качестве площадки, а ее размеры нисколько не отличаются от остальных имеющихся элементов.

Для определения оптимальной высоты подступенка нужно разделить полученное расстояние от потолка и до пола на количество ступенек. Идеальным вариантом будет высота ступени в пределах 15-20 сантиметров.

Для винтовой лестницы больше всего подойдут забежные ступени, именно поэтому, чтобы определить оптимальные параметры, нужно предварительно подготовить чертеж.

Расчет винтовой лестницы: особенности конструкции

Винтовая лестница состоит из забежных ступеней и изготавливается преимущественно из дерева или металла. Существуют стандартные модели винтовых лестниц, которые можно сделать в доме или выполнить свою оригинальную конструкцию, но для этого нужно все правильно и точно рассчитать, а также учитывать особенности готового изделия. Прежде чем приступить к возведению конструкции, нужно подобрать оптимальный тип изделия.

Делая онлайн расчет лестницы, можно за короткое время создать полноценный проект и рассчитать его стоимость. Подробнее об этом в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/onlajn-raschet-lestnits.

Чтобы лестница была практичной, ширина ступеней должна позволять разминуться на ней двум людям

Чтобы лестница была практичной, ширина ступеней должна позволять разминуться на ней двум людям

В частности винтовые лестницы могут быть:

  • Прямоугольные;
  • Многоугольные;
  • Круглые.

Прямоугольные и многоугольные конструкции могут быть использованы, если лестница будет монтироваться рядом со стеной. Если же она будет находиться посредине комнаты, то лучше всего отдать предпочтение круглой конструкции. Винтовые лестницы могут выполняться с подступенками и без них. Лестница без подступенок гораздо удобнее в использовании, так как ширина забежной ступеньки намного уже стопы, поэтому может быть соскальзывание ноги, если выполнен подступенок, так как он занимает определенное пространство.

Важно! Отсутствие подступенков дает возможность становиться полностью всей стопой на проступь, поэтому движение по такой лестнице будет более удобным и безопасным.

Как подготовить чертеж винтовой лестницы

Чтобы подготовить чертеж винтовой лестницы, важно все правильно просчитать, а также учитывать габариты каждого элемента конструкции.

Прежде чем нарисовать макет, нужно продумать:

  • Особенности ступеней;
  • Ширину проступи;
  • Размеры проема.

Перед началом возведения винтовой лестницы следует составить ее чертеж на бумаге, указав размеры всех элементов

Перед началом возведения винтовой лестницы следует составить ее чертеж на бумаге, указав размеры всех элементов

Просмотрев имеющиеся готовые образцы можно подобрать для себя оптимальный вариант, который затем немного изменить под имеющиеся параметры и особенности интерьера дома. Одним из основных характеристик лестницы считается ширина проступи. Для определения этого параметра нужно не только подготовить рисунок, но и воспользоваться специальными формулами, которые помогут определить требуемую ширину ступеньки.

На подготавливаемом плане обязательно нужно отобразить:

  • Внешний диаметр;
  • Градус разворота;
  • Ширину проступи.

Дополнительно, при проведении расчетов нужно учитывать место для фиксации ступеней, а также зону для перил. Помимо этого, нужно учитывать требуемую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не задевая при этом потолочных балок. Оптимальный размер обустраиваемого проема должен равняться приблизительно 2 метрам. Минимальный диаметр находится в пределах 1,2-1,5 метров.

Как сделать расчет винтовой лестницы онлайн

Можно самостоятельно провести все требуемые расчеты и замеры при выполнении проекта винтовой лестницы. Однако, существуют специальные программы, которые помогают быстро и просто провести требуемые замеры, составить чертеж и визуализировать получившиеся рисунки. Таким образом, можно будет получить полное представление о том, как готовая лестница будет выглядеть в интерьере.

В интернете есть специальные программы, с помощью которых можно выполнить расчет винтовой лестницы

В интернете есть специальные программы, с помощью которых можно выполнить расчет винтовой лестницы

Придумать дизайн лестницы можно самостоятельно, главное – чтобы конструкция была практичной, комфортной и безопасной. Расскажем про то, как сделать всё самостоятельно: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-lestnits.

В частности это такие программы как:

  • Онлайн-калькулятор;
  • 3D конструктор;
  • Autocad.

Наиболее популярными и востребованными считается онлайн-калькулятор, а также программа Автокад. Достаточно внести только требуемые данные и программа сама проведет расчет и предложит наиболее оптимальное решение. Можно получить визуализацию уже готовой конструкции со всех сторон, а также ее разрезы, что позволит определить, насколько она будет прочной и безопасной.

Если проводится расчет в Автокаде, то стоит помнить, что готовый файл будет иметь расширение dwg, которое совместимо не со всеми программами.

Проведение проектирования винтовой лестницы

Винтовая лестница устанавливается в основном, если нужно сэкономить свободное пространство.

Среди преимуществ винтовой лестницы следует отметить компактность и отличные эстетические качества

Среди преимуществ винтовой лестницы следует отметить компактность и отличные эстетические качества

Она отлично подойдет в качестве лестницы на:

  • Второй этаж;
  • Мансарду;
  • Чердак.

Чтобы совершенно точно и правильно выполнить проектирование конструкции, важны все требования и нормы ГОСТ, так как это позволит сделать лестницу прочной, устойчивой и безопасной.

Проект винтовой лестницы обязательно должен быть продуман очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны доставлять ощущение дискомфорта. Материалы для изготовления деталей должны отличаться прочностью и полностью соответствовать оказываемым на конструкцию нагрузкам.

Определяем размеры винтовой лестницы (видео)

Винтовая лестница имеет просто превосходную конструкцию и оригинальный вид, поэтому она с легкостью может стать украшением совершенно любого интерьера дома, независимо от его стилистических особенностей.

Подробно: чертежи винтовых лестниц (фото примеров)

Винтовые лестницы своими руками: чертежи, специфика конструкции

винтовая лестницавинтовая лестница Столкнувшись с необходимостью строительства, капитального ремонта или модернизации дома своими руками, владельцам приходится собирать большое количество информации о проектировании и установке лестничных сооружений. Основное назначение внутренних лестниц в обеспечении доступа к комнатам жилых, офисных или производственных помещений, расположенных на верхних этажах. Кроме того, как внутренние, так и внешние лестницы монтируют при наличии мансард, террас, чердаков, балконов и эксплуатируемых кровель. Существует несколько вариантов лестничных конструкций, каждая из которых имеет свои преимущества и особенности. С учетом многих факторов, характерных для строительства частных домов и многоэтажных квартир, дизайнеры все чаще предлагают установку винтовых лестниц из металла или других материалов.

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины. винтовая лестницавинтовая лестницаРазработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

  • Диапазон размеров ступеней (толщина, высота, глубина, ширина).
  • Минимальная глубина ступеней возле опорного столба.
  • Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
  • Размеры лестничного проема.

винтовая лестницавинтовая лестница Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками. винтовая лестницавинтовая лестница

Преимущества и недостатки винтовых лестничных конструкций

Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:

  • Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места. винтовая лестницавинтовая лестница
  • Относительная простота монтажа, возможность самостоятельной разработки проекта и выполнения установки своими руками. винтовая лестницавинтовая лестница
  • Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции. винтовая лестницавинтовая лестница
  • Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками. винтовая лестницавинтовая лестница
  • Эстетическая привлекательность и оригинальность. винтовая лестницавинтовая лестница

Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи. Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями. винтовая лестницавинтовая лестница

Что нужно знать, чтобы расчет был правильным

Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления. Предварительным этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

  • Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
  • По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры – не менее 10 см.
  • Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
  • Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
  • Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

винтовая лестницавинтовая лестница

Параметры лестничных ограждений и опор

В качестве центральной опоры для винтовой лестницы необходимо выбрать максимально прочный материал, ведь он будет принимать на себя практически всю нагрузку. Оптимальным следует считать применение круглой толстостенной трубы из металла диаметром от 5 см.винтовая лестницавинтовая лестница Для наиболее прочного крепления опоры к полу подойдут анкерные болты. Такой выбор оправдан их надежностью и отсутствием сложностей при монтаже.

Важно!Крепление опоры к полу должно быть максимально надежным. Для массивных конструкций не лишним будет создание дополнительного фундамента.

винтовая лестницавинтовая лестница Лестничные ограждения для винтовых конструкций обязательны. В соответствии с ГОСТом, их высота не может быть менее 90 см. Если по лестнице предполагается передвижение детей, то 110-120 см. Как правило, перила устанавливают только с одной стороны лестницы, так как с противоположной находится опора. В тех случаях, когда опорный столб отсутствует или конструкция лестницы нестандартна, безопасность можно обеспечить установкой двусторонних перил (частично или по всей длине лестницы). винтовая лестницавинтовая лестницавинтовая лестницавинтовая лестница Чтобы исключить вероятность травмирования рук при использовании поручня винтовой лестницы, размеры проема должны превышать диаметр лестницы на 10 см с каждой стороны.

Крепления ступенек к опорному столбу

Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения. По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:

  • С опорой на столбе и на стенах. винтовая лестницавинтовая лестница
  • Защемление ступеней между элементами опорной стойки. винтовая лестницавинтовая лестница
  • Использование в качестве опоры ограждения или тетивы. винтовая лестницавинтовая лестница
  • Консольное опирание ступеней только на опорный столб. винтовая лестницавинтовая лестница

Расчет размера и количества ступенек

При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет. Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат. Наиболее популярны металлические, кованные, деревянные или стеклянные перила. Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы – это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них. винтовая лестницавинтовая лестница

Совет!Специалисты рекомендуют использовать для расчета специализированное ПО, вроде AutoCAD. Это позволит вам быстро и точно создать трехмерную модель будущей лестницы и избежать погрешностей.

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности. Монтаж готовой винтовой конструкции

Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской. Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву. винтовая лестницавинтовая лестница Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву. Для большей полноты картины рекомендуем ознакомиться еще и с этой статьей . Предыдущая

СтационарныеВиды модульных лестниц и особенности их установки

Следующая

СтационарныеСтандарты строительства лестницы и высоты ее ограждений

Винтовая лестница своими руками - из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы
Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

  • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
  • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
  • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
  • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж
Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
  2. Ступени покрывайте лаком или краской;
  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
  4. Кронштейны установите между широкими элементами проступей;
  5. После установки последней втулки украсьте ее красивым декоративным оголовком;
  6. Установите все ступени с помощью крепежа;
  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.
Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку Схемы сборки Виды лестниц в разрезе Схема линии лестницы по центру марша Схема графического расчета Разрез лестницы Разметка стоек перил Разметка проема Чертеж модульной лестницы Оптимальные размеры ступеней Чертеж винтовой лестницы Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом Винтовая лестница из дерева Винтовая лестница в интерьере Винтовая лестница гусиные лапки Вид сверху Необычная винтовая лестница Наружная лестница с ковкой Монолитная винтовая лестница Межетажная лестница Лестница в стиле хай-тэк Лестница на больцах Лестница со стеклянными ступеньками Двухцветная винтовая лестница Черно-белый дизайн лестницы

чертежи, этапы, фото и видео

Винтовая лестница из металлаВинтовая лестница из металла

Добавил(а): Сергей Колосов 4 сентября

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными   знаниями и навыками справится с этой задачей вполне реально.

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

  1. На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

    Основным опорным элементом такой лестницы является одна или несколько опорных балок

  2. На тетивах. В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;

    В этом случае ступени крепятся к внутренним сторонам несущих элементов

  3. На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.

    Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

 Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

 Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

  • Высота – 265 сантиметров;
  • Диаметр – 180 сантиметров;
  • Количество ступеней – 13;
  • Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
  • Ширина ступени с внутренней стороны – 10 сантиметров;
  • Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
  • Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

 Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО  с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

 Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

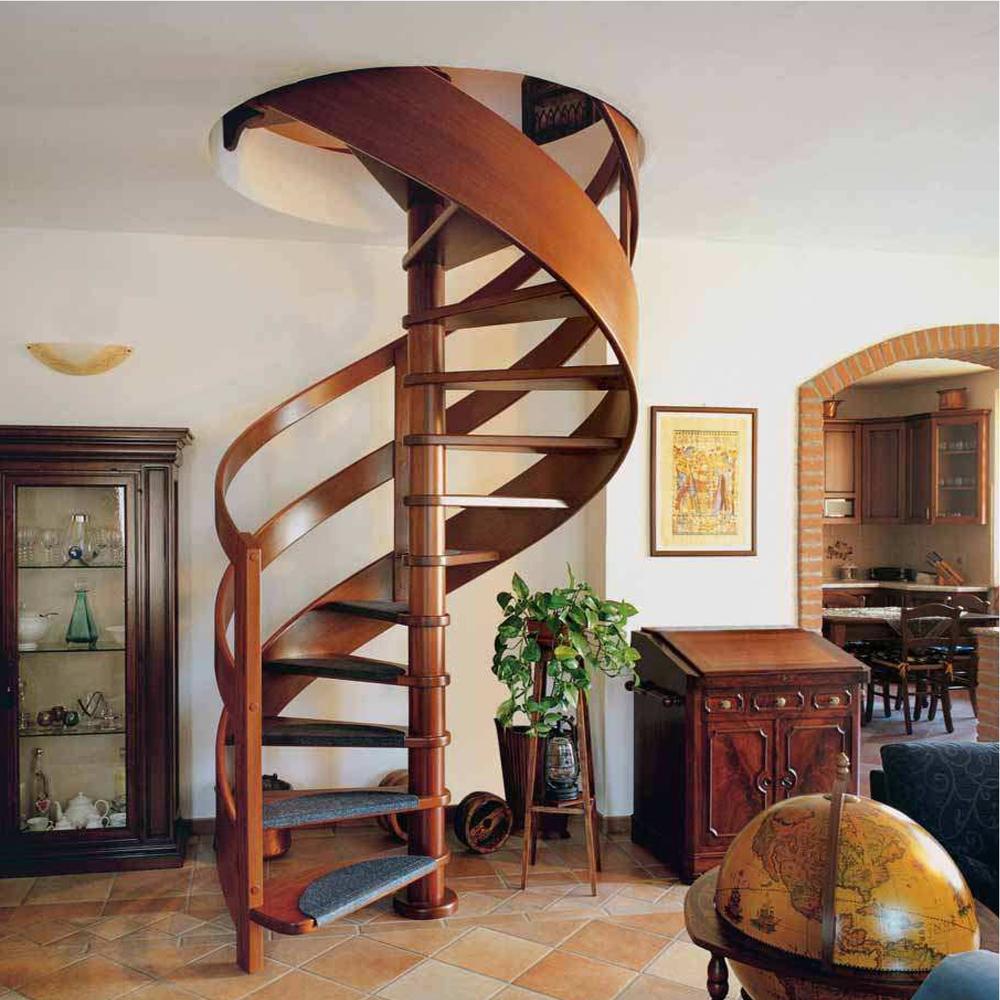

Прованс наоборот требует присутствия в конструкции лестницы дерева

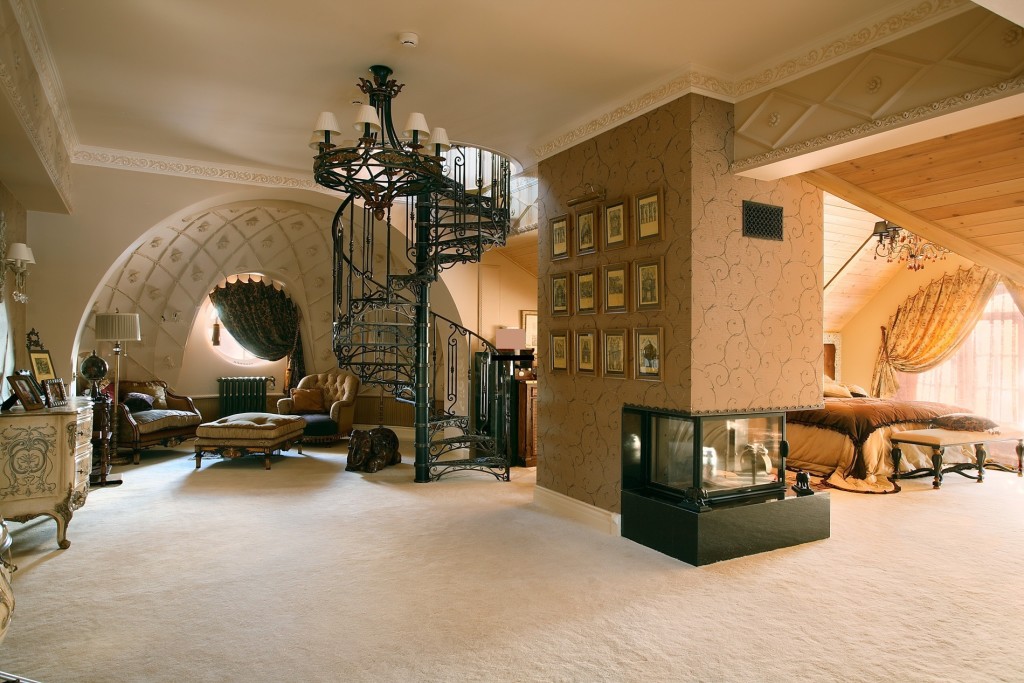

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Видео о готовой винтовой лестнице на больцах

Посмотреть, как выглядит построенная предложенным нами способом лестница, можно посмотреть в следующем видео.

Надеемся, что наши советы помогут вам построить надежную винтовую лестницу, которая будет служить вам на протяжении долгих лет. Удачного вам ремонта!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью: Поделитесь с друзьями!

Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.

Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

  1. С центральным опорным столбом, к которому различными способами крепят ступени.
  2. С креплением ступеней на тетиве без центральной опоры.
  3. Комбинированное крепление ступеней на тетивах и опорном столбе.

В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

чертеж винтовой лестницы с размерами 2Чертеж лестницы с размерами.

В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

Расчет длины ступеней и ширины проступи

Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

строение винтовой лестницы

В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

Расчет размеров ступенек производится поэтапно:

  1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
  2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
  3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
  4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

Расчет площадки лестницы

Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

чертеж винтовой лестницы с размерами
