Чертеж лестницы с забежными ступенями

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

Схема с названиями элементов забежной лестницыВернуться к оглавлению

Содержание материала

• 1 Типы конструкций и их особенности
• 2 Основные требования к забежным лестницам
• 3 Достоинства забежных конструкций
• 4 Технические данные для чертежей
• 5 Предварительный расчет данных
• 6 Чертежи и методы расчета забежных ступеней
  • 6.1 Проектные программы
  • 6.2 Готовые решения
  • 6.3 Онлайн-калькуляторы
  • 6.4 Метод пропорций
• 7 Материал и особенности монтажа

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Вернуться к оглавлению

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Вернуться к оглавлению

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
2. Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

Классический внешний вид забежной лестницыВернуться к оглавлению

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

1. Определяют местоположение конструкции.
2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
4. Выбирают тип конструкции и стройматериала для нее.
5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Вернуться к оглавлению

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

• Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
• Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
• Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Вернуться к оглавлению

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.
   Элементы забежной лестницы

4. От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
5. От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Вернуться к оглавлению

Материал и особенности монтажа

Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

Пример дизайна и оформления забежной лестницы из дерева

Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.

Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

Самые востребованные чертежи лестницы на второй этаж с поворотами

Если в доме нельзя поместить прямую лестницу с одним пролетом, для которой необходимо много места, приходится изготавливать лестницы с несколькими пролетами. За счет того, что пролеты лестниц расположены под углом друг к другу места для нее потребуется меньше. Изготовить лестницу с поворотом без ошибок сложно и дело не в том, что это требует больше времени. Точно рассчитать чертежи лестницы на второй этаж с поворотами, можно только учитывая множество параметров.

Какими могут быть лестницы с поворотами

Содержание

• 1 Какими могут быть лестницы с поворотами
• 2 Лестницы с поворотом на 90 оС между пролетами
• 3 Лестницы с поворотом на 180 оС между пролетами
• 4 Отличия в характеристиках поворотных лестниц
• 5 Преимущества типовых чертежей лестниц

В зависимости от того под каким углом друг к другу расположены пролеты и от способа перехода между ними лестницы бывают нескольких видов, которые можно считать основными.

Типы лестниц с поворотами:

• Лестницы с площадкой между пролетами и поворотом пролетов на 90 ^оС или на 180 ^оС;
• Лестницы с поворотными ступенями и поворотом пролетов на 90 ^оС или на 180 ^оС

При одинаковых величинах проема и ширине лестницы, каждая из них отличается количеством ступеней и их габаритными размерами.

Лестницы с поворотом на 90

^оС между пролетами

Лестницы такого типа располагают в небольших домах, например, на даче в угловой части комнаты, где они занимают меньше места. Для дач, как правило, используют самый практичный и более простой в изготовлении вариант с промежуточной площадкой.

Чертеж с площадкой и поворотом на 90 оС

Поворотные лестницы с тем же углом поворота без площадки имеют большее количество ступеней за счет дополнительных забежных ступеней, которые имеют особую клинообразную форму и за счет которых выполняется поворот.

Чертеж с забежными ступенями и поворотом на 90 оС

Лестницы с поворотом на 180

^оС между пролетами

Такой вид поворотной лестницы с площадкой между пролетами обычно можно увидеть в офисах, школах и в подъездах жилых домов. В этом случае два пролета расположены рядом и лестница в результате выглядит достаточно компактной. Это позволяет экономить место в помещении. Кроме того, место под верхним пролетом удобно использовать как дополнительное помещение для хранения. Можно оборудовать закрытый шкаф.

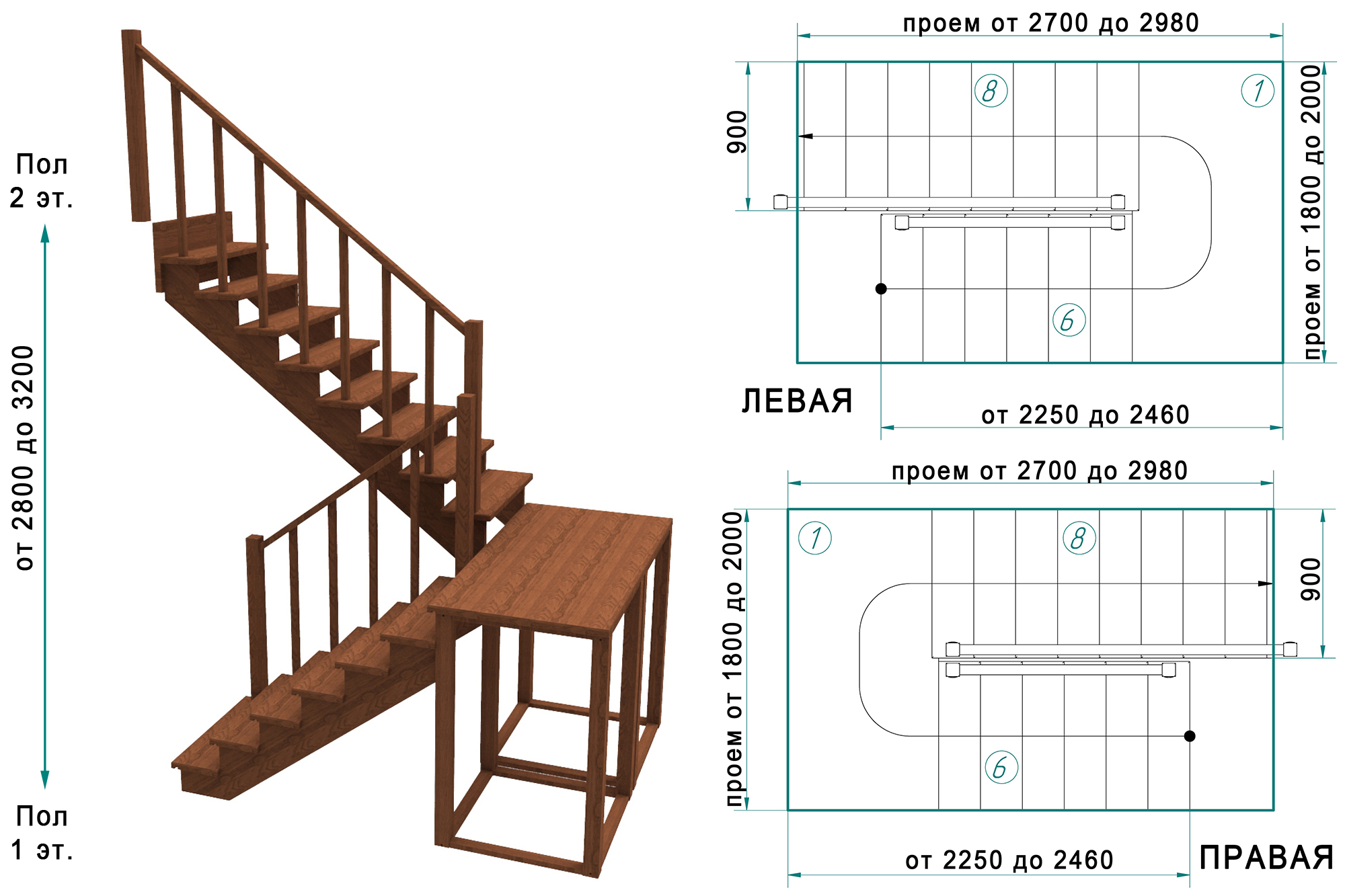

Чертеж с площадкой и поворотом на 180 оС

Лестницы поворотные на 180 ^оС в загородных домах могут быть и без ровной площадки между пролетами. В этом случае потребуется больше забежных ступеней, чем при повороте на 90 ^оС.

Чертеж с забежными ступенями и поворотом на 180 оС

Отличия в характеристиках поворотных лестниц

Надо отметить, что есть особенности, которые отличают лестницы поворотные с забежными ступенями от лестниц с теми же параметрами с площадкой – это меньший угол наклона при отсутствии площадки. За счет того, что пролеты не имеют ограничений, переход между ними получается плавным, а крутизна лестницы меньше. Например, при повороте на 180

оС при высоте три метра и длине проема второго этажа в три с половиной метра, угол наклона лестниц отличается на 8^о.

Обратите внимание! Лестницы с меньшим углом наклона потребуют большего количества ступеней, высота которых будет меньше. Это делает подъем более комфортным для детей и пожилых людей. Пологая лестница удобна и при подъеме тяжестей.

Преимущества типовых чертежей лестниц

Типовые чертежи лестниц дают общее представление о конструкции не содержат ошибок и могут быть использованы как база для изготовления лестницы с любым оформлением. Кроме того типовой чертеж поворотной лестницы помогает правильно рассчитать количество необходимого материала для изготовления, не допуская лишних затрат на приобретение «с запасом», когда точные размеры окончательно не определены и корректируются в процессе строительства.

Как нарисовать винтовую лестницу

Будучи учителем рисования, я больше всего люблю преподавать линейную перспективу. Для тех, кто не знаком с линейной перспективой, это система рисования, используемая для создания пространственно точных отношений между формами (объектами) и их окружением. Линейная перспектива использует точки (называемые точками схода) вдоль установленного уровня глаз. См. иллюстрацию ниже.

Линейную перспективу можно использовать по-разному. Чтобы узнать больше о различных формах линейной перспективы, ознакомьтесь с этими уроками…

• Одноточечная перспектива
• Двухточечная перспектива
• Трехточечная перспектива

Чтобы нарисовать большинство объектов, нужно начать либо с плоской прямоугольной плоскости, либо с реальной прямолинейной формы, т. е. с коробкой. Обычно на школьном уровне большинство перспективных проектов укрепляют основные правила линейной перспективы, используя предмет, который остается коробчатым. Примеры включают городские здания, дома, внутренние помещения (комнаты) и стандартные лестничные ступени. Часто рисунок лестницы представляет собой вершину сложности, достигнутую во вводном проекте с линейной перспективой.

Конечно, используя линейную перспективу, можно рисовать что угодно, даже изогнутые предметы. Иногда, помогая моим ученикам рисовать вышеупомянутые здания и внутреннее пространство, кто-то неизменно спрашивает: «Как мне нарисовать винтовую лестницу?». Именно такие вопросы любят слышать учителя рисования. Нет ничего более захватывающего, чем работа над задачей рисования с нетерпеливым умом.

В следующем уроке показано, как нарисовать винтовую лестницу. Как вы уже догадались, начнем мы с коробки.

Прежде чем мы начнем рисовать лестницу, изучите рисунок ниже.

• Если вы можете нарисовать квадрат, то вы также можете нарисовать круг внутри этого квадрата, наведя изогнутую линию на центральные точки каждой из сторон квадрата.
• Если вы можете разделить круг пополам, то вы также можете продолжать делить круг, пока не получите равные восьмые части.

Два приведенных выше пункта являются основными для рисования винтовой лестницы. Давай начнем.

Шаг первый. Нарисуйте коробку

Примечание: Следующий рисунок был создан на планшете с помощью Procreate. С таким же успехом можно использовать карандаш и бумагу для завершения урока. Рисование на планшете просто облегчает понимание урока. Я использовал разные цветные линии для каждого шага. В своем собственном рисунке вы должны рисовать очень легко, так как большинство первых нескольких шагов в конечном итоге будут стерты.

Нарисуйте высокий ящик, используя перспективу с одной точки (если вы не можете нарисовать коробку, используя перспективу с одной точки, сначала потренируйтесь, а затем вернитесь к этой статье). Здесь точка схода находится около середины коробки.

Если вы впервые рисуете винтовую лестницу, не беспокойтесь о пропорциях коробки. Вы можете внести коррективы в пропорции вашей лестницы в последующих шагах. На самом деле, я изменю пропорции своей лестницы позже на рисунке.

Шаг второй. Нарисуйте несколько линий

Нарисуйте серию линий на передней части коробки. Расстояние между этими линиями определяет расстояние между вашими шагами, поэтому убедитесь, что расстояния между этими линиями одинаковы.

Теперь, используя точку схода, создайте плоскую горизонтальную плоскость из каждой горизонтальной линии. Ваш рисунок должен немного напоминать книжный шкаф.

Эти горизонтальные плоскости должны казаться квадратами, а не прямоугольниками. При необходимости откорректируйте исходные пропорции блоков и уточните формы горизонтальных плоскостей.

Шаг третий – нарисуйте несколько эллипсов

Теперь нарисуйте эллипс внутри каждой из этих горизонтальных плоскостей. Эллипс — это просто круг, который наклонен в пространстве. Как упоминалось ранее, цельтесь в середину четырех сторон каждой горизонтальной плоскости.

Нужна помощь в рисовании эллипсов? Как нарисовать эллипс

Только небольшой сегмент каждого из этих эллипсов позже станет частью шага. У вас будет возможность уточнить края этих кривых позже на чертеже.

Начиная с углов, проведите «Х» через каждую из горизонтальных плоскостей. Это точно указывает на центр каждой плоскости. Теперь мы можем провести длинную вертикальную линию через эти центральные точки, создав ось, вокруг которой будут вращаться наши шаги.

Позже мы утолщаем эту линию, чтобы она выглядела как солидная опора, способная выдерживать вес.

Шаг четвертый – Разделите эллипсы

Разделите одну четверть каждого эллипса пополам. Заштрихуйте одну из этих половинок. Они должны быть похожи на кусочки пиццы.

Обратите внимание на узор, которому следуют эти треугольные фигуры, когда они вращаются вертикально вокруг оси нашей лестницы.

Давайте немного почистим наш рисунок. Сотрите исходную коробку сейчас. Это больше не полезно.

В этот момент на моем собственном рисунке мне показалось, что ступени слишком малы по сравнению с расстоянием между ними, поэтому я удлинил два прямых края каждой ступени и просто нарисовал новую изогнутую линию в конце каждой ступени. , убедившись, что новый изогнутый край соответствует степени кривизны исходного края/эллипса.

Шаг пятый – установка перил

Каждой лестнице нужны перила. На каждой ступеньке лестницы проведите прямую линию вверх. Поместите эти линии в соответствующие углы. Убедитесь, что эти линии имеют одинаковую длину.

Теперь соедините кончики этих вертикальных линий плавно изгибающейся линией. Линия перил должна имитировать поворот лестницы, если вертикальные линии имеют одинаковую длину.

Шаг шестой – придайте вашим шагам форму

Каркас нашей лестницы готов. Тяжелая работа сделана. Пришло время придать нашей лестнице объем.

Расширьте вертикальную ось, чтобы придать ей ширину. Теперь это столб.

Кроме того, измените плоские 2D-ступени на 3D-формы, нарисовав короткие вертикальные линии вверх из каждого угла и повторив форму каждой ступени в верхней части этих коротких линий (пояснение см. на иллюстрации ниже).

Для правдоподобности я добавил опору под каждую ступеньку, вообразив центральную точку вдоль опорной стойки между каждой парой ступенек. От этих центральных точек я провел линию к приблизительному центру изогнутого края каждой ступени.

Шаг седьмой. Добавьте затенение

Когда мы используем линейную перспективу, мы используем наше воображение. Чтобы завершить лестницу, независимо от того, являются ли они частью более крупной композиции или отдельного упражнения, такого как мой собственный рисунок, нам нужно добавить ценность.

Чтобы создать ценность, нам понадобится источник света. Можете ли вы сказать, откуда исходит свет на завершенной лестнице внизу?

Если вы догадались, что свет идет сверху справа, вы правы. Обязательно затеняйте ступени в соответствии с фиксированным источником света, а не затеняйте каждую ступеньку одинаково.

В отличие от стандартной лестницы, каждая ступень винтовой лестницы ориентирована в другом направлении, чем те, что находятся непосредственно над ней или под ней.

Поздравляю. Вы завершили учебник по винтовой лестнице. Помните, что все круглые и изогнутые объекты можно рисовать с использованием линейной перспективы. Просто начните с коробки.

Как нарисовать винтовую лестницу в SketchUp

Винтовые лестницы не только красивы, но и практичны, но представляют собой очень сложные конструкции. Вы изучаете, как нарисовать винтовую лестницу в SketchUp? Вот все, что вам нужно, чтобы создать красивую винтовую лестницу в SketchUp несколькими способами, упрощенными, чтобы вдохновить вас. Читайте дальше, чтобы научиться создавать чертежи винтовой лестницы.

Создание винтовой лестницы в SketchUp

Существует несколько способов рисования винтовой лестницы в SketchUp. Самый простой способ — зайти в блестящую службу 3D-моделей SketchUp и выбрать готовый дизайн. Для вас есть несколько вариантов винтовой лестницы, в том числе одна с полностью прозрачными перилами, одна без перил вообще и одна с полностью непрозрачными перилами. Но что, если вы хотите проявить творческий подход и нарисовать что-то уникальное? Далее мы рассмотрим другие методы винтовой лестницы, которые вы, возможно, захотите освоить.

Рисование винтовой лестницы в SketchUp: шаг за шагом

Вот пошаговое руководство по основному процессу рисования винтовой лестницы в SketchUp:

• Создайте круг.



• Выберите количество сторон, которое должно быть у вашего круга, что просто определяет необходимое количество шагов.



• Имейте в виду, что в данном случае радиусом является ширина лестницы.



• Создайте сегмент с линиями, ведущими к двум точкам на радиусе.



• Удалите весь круг, кроме этого сегмента, который вы сделали, который представляет собой одну ступеньку на вашей лестнице.



• Задайте глубину этой формы клина, чтобы представить толщину ступеней.



• Превратите это в компонент SketchUp.



• Для 12-ступенчатой ​​спирали создайте серию из 11 копий клина. Для лестниц с разным количеством ступеней отрегулируйте количество копируемых клиньев.



• Теперь переместите и скопируйте клин, чтобы воссоздать слой 11 раз.



• Щелкните, удерживая клавишу Shift, чтобы выбрать каждую ступеньку винтовой лестницы.



• Удерживая нажатой клавишу «Shift», перетащите рамку вокруг всей стопки сегментов, чтобы отменить выбор ранее выбранных сегментов и выбрать оставшиеся, ненужные.



• Нажмите «Удалить», и все шаги, кроме нужных, исчезнут, оставив набор основных спиральных шагов.



• Вы можете вернуться к процессу, чтобы проследить свои действия, регулируя такие параметры, как расстояние между каждым шагом, количество шагов, их размеры и т. д.

Поскольку вы заранее создали определенный компонент, добавить поручень несложно.



Винтовая лестница с центральной полостью



Эти основные ступени так же легко адаптировать и создать винтовую лестницу вокруг круглой центральной полости, и процесс, который вы проходите, почти такой же:



• Начните с создания двух вложенных кругов вокруг одного и того же центра.



• Внешний круг представляет собой полный диаметр вашей спирали, а внутренний круг представляет собой диаметр центральной полости.



• Как и раньше, создайте клиновидные фигуры и удалите их все, кроме той, которую хотите сохранить.



• Превратите готовый клин в компонент SketchUp и копируйте его, пока не получите нужное количество шагов.



• Скопируйте и сложите слои, чтобы сделать шаги, затем выберите фактические шаги в стеке.



• Выберите весь дизайн, который отменяет выбор необходимых шагов.



• Нажмите «Удалить», чтобы удалить все шаги, кроме нужных



Винтовая лестница с использованием расширения «Memory Copy»

Как насчет использования расширения Memory Copy для создания винтовой лестницы в SketchUp? Имейте в виду, что расширение копирования в память просто используется для повторения операций копирования. Процесс почти такой же, как пошаговый метод, который мы вам показали:

• Создайте свой компонент SketchUp за один шаг.



• Выполнение одной операции копирования.



• Нажмите «воспроизвести еще раз», чтобы повторить операцию копирования для каждого шага.



Все, что вы делаете, это повторяете операцию, выполненную на этом компоненте шага. И, как и раньше, поскольку ваши ступени являются компонентами, добавить поручни очень просто.



Винтовая лестница с использованием расширения «1001Bit Tools»



Если вы хотите очень просто рисовать винтовые лестницы, вам понравится расширение 1001Bit Tools. По сути, это плагин SketchUp с винтовой лестницей, который включает встроенную опцию винтовой лестницы. Все, что вам нужно сделать, это выбрать «Создать винтовую лестницу», затем ввести данные, и программа сделает всю работу за вас. Вот и все! Расширение плагина винтовой лестницы поддерживает множество распространенных конструкций винтовых лестниц, поэтому оно чрезвычайно гибкое и быстрое.

Начало работы со SketchUp

Вы из тех пользователей, которым интересно узнать обо всех методах создания рисунков в SketchUp, или вы предпочитаете самый простой путь? Каким бы ни был ваш стиль, это руководство по рисованию винтовой лестницы в SketchUp даст вам все необходимое. Почему бы не посетить нашу страницу загрузки и не загрузить бесплатную 30-дневную пробную копию SketchUp Pro, чтобы поиграть с ней? Вы также можете оценить нашу обширную библиотеку учебных ресурсов и руководств.
