Флюгер на дымоход своими руками — чертежи
Содержание статьи
Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.
Содержание:
- Что такое флюгер на дымоход
- Функции и задачи дефлектора и ветрозащиты дымохода
- Изготовление флюгеров на дымоход
- Принцип работы флюгера на трубе
Что такое флюгер на дымоход
Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:
- кованый металл;
- оцинкованный металл;
- нержавейка;
- металлопрофиль;
- 4-5 миллиметровый листовой металл.
Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.
Дефлектор дымохода
Зонт дымовой трубы – за и против
В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:
- зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
- дымник служит защитой от попадания мусора и влаги в виде осадков;
- если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
- изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
- грибок с декоративными элементами дополняет архитектурный стиль здания.
По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц
Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.
Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.
Примеры обледенения дымовых труб, оснащенных насадками
Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:
- В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
- Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
- Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.
Watch this video on YouTube
Виды дефлекторов
Вид устройства | Характеристики |
---|---|
Дефлектор ЦАГИ | Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый |
Круглый Волпер | Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях |
Дефлектор Григоровича | Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду |
Тарельчатый Astato | Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали |
Н-образный | Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства |
Дефлектор-флюгер | Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали |
Вращающийся дефлектор | Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении |
Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.
Дефлекторы
Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.
Размеры дефлекторов
Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно уст
Краткое содержание
Вне зависимости от того, какой выбран тип теплового оборудования и теплоносителя, каждая система обязательно должна оснащаться дымоходом. Качество тяги обеспечивает соответствующее качество отопления в помещении. Тем не менее, даже правильно установленный дымоход может не выполнять своих основных функций.
Следовательно, во избежание каких-либо сложных ситуаций, а также для обеспечения бесперебойного функционирования отопительной системы, используется дефлектор на дымоход.
Для чего необходим дефлектор
Принцип действия дефлектора
Создание достаточного уровня тяги, которая сможет выводить продукты горения от печной камеры сгорания – это главный аспект в момент выполнения расчетов основных параметров дымохода.
Как правило, для этого необходимо подобрать требуемый диаметр канала, размер и форму сечения, соответствующий материал, а также высоту трубы.
Сильный ветер может подавать поток воздуха в канал и, таким образом, препятствовать полноценному выходу отработанных газов. Подавления тяги считается недопустимым, поскольку в этот момент выхлоп котла не в состоянии преодолеть сопротивление и через трубу поступает назад в помещение.
Важно! Максимальная эффективность дефлектора своими руками наблюдается в том случае, когда устройство оборудуется на дымоходную печную трубу с непрямым каналом.
Особенности функционирования дефлектора
Дефлектор-вентиляционный – чертеж
Дымоходный дефлектор – это специальная конструкция, размещение которой выполняется на конце дымоотводной трубы. Отметим, что при условии грамотного подбора габаритов и вида дефлектора, можно добиться роста показателя КПД отопительного оборудования (примерно на 20%).
Более того, дефлектор обеспечивает отличную защиту дымохода от попадания в него мусора, разного рода атмосферных осадков и т.д.
В данном случае рекомендуется использовать именно дефлектор на дымоход, который с помощью силы ветра исключает негативные последствия и создает дополнительную тягу.
- воздушные потоки создают зону разрежения, благодаря тому, что огибают наружную сторону конструкции;
- увеличение скорости ветра обеспечивает увеличение разрежения;
- разрежение провоцирует увеличение тяги на конце дымоходной трубы.
Самостоятельное изготовление дефлектора
Прежде чем начать изготавливать дефлектор своими руками, выполняются все расчеты изделия, и рисуется чертеж с точным указанием размеров и габаритов. Как правило, для проведения соответствующих расчетов за основу берется внутренний диаметр дымоотводной трубы и данные, представленные в таблице ниже.
Данные для правильного подбора размера дефлектора
Таблица подбора размеров дефлектора
Дефлектор ЦАГИ из металлочерепицы
Важно! В тот момент, когда дефлектор на дымоход изготавливается своими руками, необходимо строго придерживаться указанных пропорций. В противном случае, несоблюдение данным соотношениям приведет к тому, что устройство будет плохо функционировать.
После того, как будут выполнены все расчеты, можно начинать изготавливать составляющие конструкции своими руками.
Карандашом рисуем детали дефлектора: цилиндр внешний, флюгер на дымоход, диффузор. Рисунок необходимо выполнять строго по размерам.
Популярные разновидности дефлекторов
Используя специальные ножницы по металлу, приступаем к вырезке всех элементов и деталей: нижний цилиндр, обратный конус, диффузор и колпак. Далее, соединяем все детали с использованием сварки, заклепок и болтиков.
Для того чтобы закрепить колпак, вырезаются металлические кронштейны. Разрезая металл вдоль на тоненькие полосы, можно обеспечить значительную экономию материала.
Закрепление кронштейнов для обустройства колпака следует выполнять к наружной стороне конусного диффузора. Далее, к колпаку выполняется крепление обратного конуса.
Поэтапный процесс монтажа дефлектора
Для обустройства самодельного дефлектора на трубу, необходимо использовать резьбовые шпильки и кусок трубы. Отметим, что диаметр отверстия трубы должен быть чуть больше диаметра дымоотвода. На конец трубы, при этом отступая от среза примерно 15 см, по окружности обозначаются места просверливания под крепежи. Далее, точно такие метки устанавливаются и на широкой стороне диффузора.
Схема работы флюгера-дефлектора
Далее, просверливаются специальные устья в трубе и диффузоре, после чего необходимо примерить детали. Чтобы верхние и нижние отверстия в точности совпадали между собой, установку крепежей следует выполнять максимально ровно.
Шпильки надеваются сквозь устья, и выполняется их фиксация гайками непосредственно с двух сторон, как на трубе, так и на диффузоре. Закручивать гайки необходимо аккуратно и равномерно – это поможет избежать деформации конструкции дефлектора.
Дефлектор – схема устройства
Конструкция подымается на крышу, трубу одевают на дымоотвод, после чего закрепляют хомутами. Необходимо следить, чтобы на данном участке не было никаких зазоров между деталями, следовательно, хомут рекомендуется затянуть максимально плотно. Кроме этого, стык по периметру можно будет обработать специальным герметиком для обеспечения термостойкости изделия.
Как правило, дымоотводные и вентиляционные системы играют немаловажную роль в качественном обустройстве общих коммуникаций помещения. Именно такие конструкции, как дефлектор для дымоотвода своими руками, обеспечивают стабильную и бесперебойную работу данных систем. Более того, убирается проблема слабой тяги или полного ее отсутствия.
В момент выбора дефлектора с флюгером необходимо учитывать, что подшипникам обязательно необходима регулярная смазка, иначе конструкция не сможет полноценно вращаться. Также не стоит допускать обледенения конструкции или же сбивать лед, при условии его появления.
Видео: Дымник-флюгер Duck and Dog
Хорошая тяга является залогом нормальной работы печи, поэтому конструкции дымохода следует уделять не меньше внимания, нежели самому отопительному прибору. Чтобы улучшить аэродинамические свойства печной трубы, на её край устанавливают специальный отражатель, или, по-другому, дефлектор. Это несложное приспособление не только увеличит тягу, но и защитит дымовой канал от мусора и осадков. Существуют различные конструкции отражателей начиная от устройств, разработанных домашними умельцами, и заканчивая моделями, над которыми потрудились инженеры НИИ. Любой из этих дефлекторов можно сделать своими руками, если следовать чертежам и иметь минимальные навыки работы с металлом.
Зачем нужен дефлектор на дымоход и как он работает
Даже самая лучшая печь не сможет показать хорошие результаты работы, если её дымоход не будет создавать необходимую тягу. Именно этот фактор влияет на эффективность подачи воздуха и своевременное удаление отработанных газов.
Ухудшению тяги и уменьшению КПД способствует сильный ветер и резкие перепады атмосферного давления. Эти погодные факторы являются причиной турбулентности потоков отходящих газов и могут вызвать обратную тягу, при которой направление движения продуктов сгорания меняется на противоположное. Кроме того, в открытый дымоход легко попадают осадки и мусор, из-за чего значительно уменьшается сечение дымового канала. Понятно, что ни о какой нормальной работе печи в таких условиях не может быть и речи.
Являясь отражателем воздушных потоков, дефлектор, по сути, служит обычной преградой для ветра.
Натыкаясь на препятствие, поток воздуха обходит его с двух сторон, поэтому сразу же за отражателем возникает область низкого давления. Это явление известно ещё со школьного курса физики как эффект Бернулли. Оно-то и способствует усиленному отводу газов из зоны горения и позволяет снабжать печь необходимым количеством воздуха.

Принцип действия дефлектора основан на появлении зоны низкого давления с подветренной стороны
Совсем недавно этой темой пристально занимались инженеры. Во время многочисленных экспериментов они выяснили, что одним лишь правильным подбором дефлектора тепловую эффективность работы печи можно увеличить на 20%. Важно и то, что отражающее устройство улучшает аэродинамические свойства дымохода независимо от силы и направления ветра, наличия осадков и других погодных факторов.
Устройство и виды дефлекторов
Несмотря на существование множества моделей дефлекторов, в своей основе они построены с использованием следующих конструктивных элементов:
- входного патрубка с ниппельным или фланцевым соединением;
- внешнего цилиндра, который называют диффузором;
- корпуса;
- конусообразного колпака, именуемого зонтиком;
- кронштейнов для крепления зонтика.
В некоторых конструкциях дефлекторов могут использоваться два конуса — прямой и обратный. Первый выполняет функции защиты от осадков, а второй служит для перераспределения потока продуктов горения.

Различные дефлекторы имеют общие конструктивные элементы
Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. В дополнение к этим материалам промышленностью освоен выпуск устройств с защитным эмалевым слоем или покрытием из термостойкого пластика.
Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

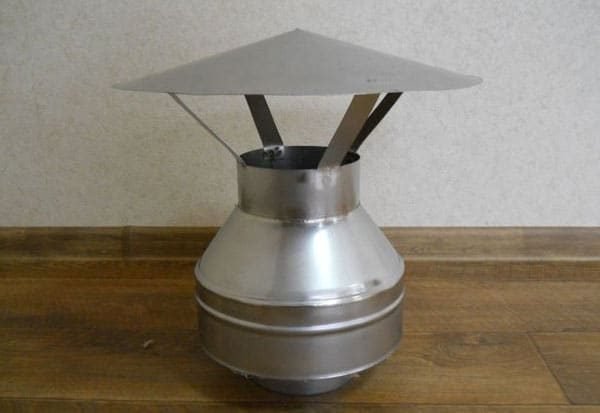

Дефлектор ЦАГИ
Дефлектор ЦАГИ относится к универсальным устройствам, которые можно устанавливать на любой трубе — печной, вытяжной или вентиляционной. Разработанное в Центральном аэрогидродинамическом институте им. Жуковского устройство имеет простую конструкцию с открытой проточной частью и защитой от обратной тяги. Существуют две разновидности отражателей ЦАГИ, предназначенных для внешнего или внутреннего монтажа. Благодаря множественным достоинствам, дефлектор этого типа получил широкую популярность у домашних мастеров. Вместе с тем конструкция не лишена и недостатков. «Слабым звеном» является узкое проходное сечение, которое может перекрываться слоем наледи на внутреннем цилиндре. Кроме того, дефлектор ЦАГИ недостаточно эффективен при слабом ветре и штиле — в этих условиях его конструкция создаёт небольшое сопротивление естественной тяге.

Делектор ЦАГИ отличается простой конструкцией и превосходными эксплуатационными характеристиками
Тарельчатый
Этот дефлектор получил своё название из-за нескольких конусов (тарелок) в своём составе и относится к устройствам с открытой проточной частью. Отражатель имеет совмещённый с конусом защитный зонтик и нижнюю часть в виде колпака с отверстием для выхода дыма. Разрежение возникает благодаря направленным друг к другу тарелкам, которые образуют сужающийся канал для набегающих воздушных потоков.

В тарельчатом дефлекторе разрежение возникает в зазоре между направленными друг к другу конусами

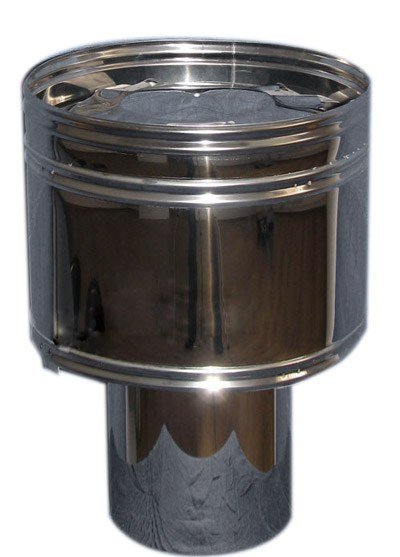

Круглый «Волпер»
Устройство имеет сходную с отражателем ЦАГИ конструкцию. Отличия касаются лишь верхней части дефлектора. Колпак, защищающий внутреннюю часть дымовой трубы от мусора и осадков, установлен поверх диффузора, что устраняет некоторые недочёты устройства, разработанного в ЦАГИ им. Жуковского.

«Волпер» имеет минимальные отличия от усилителя тяги ЦАГИ, которые обеспечивают ему преимущества при отсутствии ветра

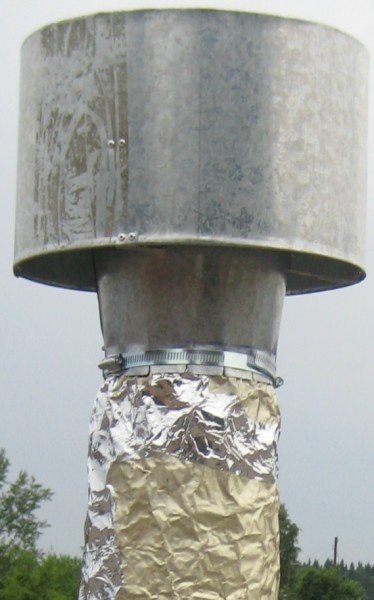

Дефлектор Григоровича
Одна из наиболее повторяемых конструкций представляет собой усовершенствованный дефлектор ЦАГИ. Дым, который поступает из печной трубы, проходит сквозь сужающийся канал диффузора, благодаря чему увеличивается скорость его истечения. Дефлектор Григоровича лучше всего подходит для дымоходов, установленных в низинах и на участках со слабым движением воздушных потоков, поскольку способен давать хорошую тягу даже в полный штиль.

Дефлектор Григоровича — идеальное решение для местности со слабыми воздушными течениями

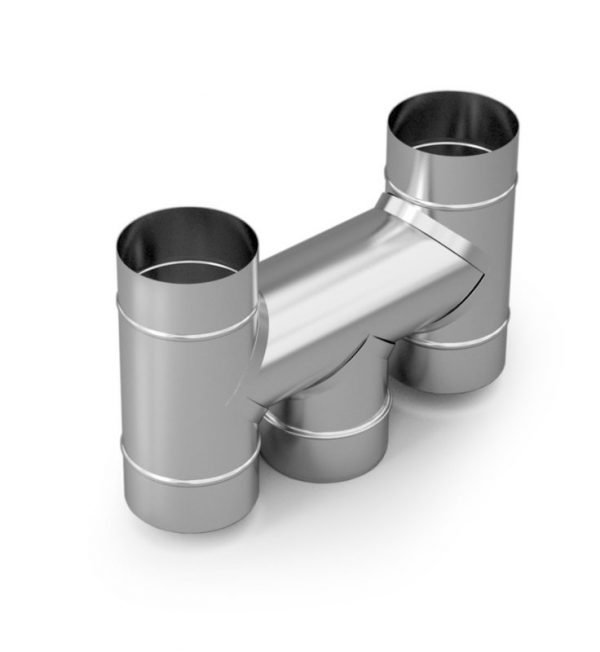

Н-образный
Дефлекторы, силуэт которых напоминает букву «Н», предназначены для оснащения дымоходов мощных печей и котельных установок. В таких устройствах поток отработанных газов разделяется на две части и с ускорением выходит через два боковых диффузора. Достоинства конструкции заключаются в существенном улучшении тяги при движении воздушных масс в любом направлении. Кроме того, Н-образный дефлектор не требуют установки козырька, поскольку устье дымохода защищает поперечная труба устройства.

Н-образные усилители тяги предназначены для монтажа на дымоходы мощных тепловых агрегатов
Вращающийся
Устройство выполняется в виде сферы со множеством изогнутых боковых лопаток. Наличие лопастей позволяет прибору вращаться в определённую сторону и работать подобно турбине. Ротационные дефлекторы лучше всего подходят для газовых котлов и превосходно справляются с защитой дымохода от мусора и осадков. Недостатки устройств этого типа заключаются в их низкой эффективности при обледенении и отсутствии ветра.

Многочисленные лопасти вращающегося дефлектора создают тягу подобно турбине

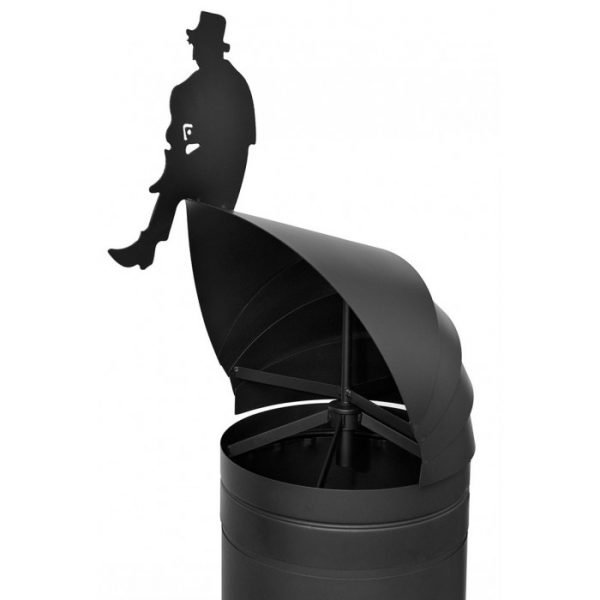

Дефлектор-флюгер
Такой отражатель имеет вращающуюся часть (флюгарку), которая поворачивается при изменении направления ветра. При этом шторка дефлектора заслоняет дымоход от набегающих воздушных масс и способствует появлению разрежения с подветренной стороны. Благодаря этому осуществляется активный подсос продуктов горения, что исключает обратную тягу и образование искр.

Дефлектор с флюгаркой может поворачиваться, ориентируя отражатель точно поперёк направления ветра
Как сделать дефлектор своими руками
Независимо от того, какая модель дефлектора выбрана для изготовления своими руками, работы ведутся в определённой последовательности. Сначала делают замеры печной трубы и на основании таблиц и чертежей выполняют расчёт параметров выбранной конструкции. Далее составляют развёртку корпуса дефлектора и чертежи деталей с реальными размерами. После этого из картона вырезают лекала всех составляющих частей дефлектора и переносят их на металл. Всё, что остаётся — это вырезать заготовки деталей и собрать их в единую конструкцию.
В качестве примера покажем, как можно построить одну из самых популярных в нашей стране конструкций — дефлектор ЦАГИ. Такой отражатель на дымоход можно сделать своими руками даже при минимальных слесарных навыках.
Что понадобится для изготовления дефлектора ЦАГИ
Прежде чем приступить к работе, следует подготовить такие материалы и инструменты:
- листовую оцинкованную или нержавеющую сталь толщиной до 1 мм;
- плотный картон для изготовления лекал;
- карандаш;
- линейку;
- циркуль;
- чертилку из инструментальной стали;
- плоскогубцы;
- ножницы — канцелярские и по металлу;
- дрель и свёрла для работы со сталью;
- заклёпочник.
Для постройки вращающихся дефлекторов дополнительно понадобятся подшипники, металлические трубы и прутки, болты, гайки и инструмент для нарезания резьбы.
Проектировочные работы
Прежде чем приступать к раскрою металла, необходимо рассчитать параметры конструкции и сделать чертежи. Для определения размеров дефлектора требуется измерить внутренний диаметр трубы дымохода (d) и произвести расчёт по следующим соотношениям:
- ширина внешнего кольца — 2d;
- высота внешней части с колпаком — 1,2d+d/2;
- диаметр диффузора в верхней части — 1,25d;
- диаметр козырька (зонта) варьируется в пределах от 1,7d до 1,9d;
- высота крепления внешнего кольца — d/2.

На чертёж дефлектора ЦАГИ наносятся пропорции сторон, необходимые для определения размеров отдельных элементов
Для удобства расчётов внешние параметры дефлекторов внесены в таблицу, где они представлены для печных труб самых распространённых размеров.
Таблица: конструктивные размеры дефлекторов ЦАГИ для дымоходов различных диаметров
Замеры и расчёты следует выполнять очень скрупулёзно, ведь от них зависит аэродинамические качества конструкции и возможность её установки на дымоход без щелей и зазоров. При проектировании дефлектора учитывают не только диаметр печной трубы, но и форму её сечения. Для квадратного дымохода понадобится дефлектор такой же конфигурации, хоть наличие углов и сказывается на эффективности работы усилителя тяги.
Изготовление шаблонов

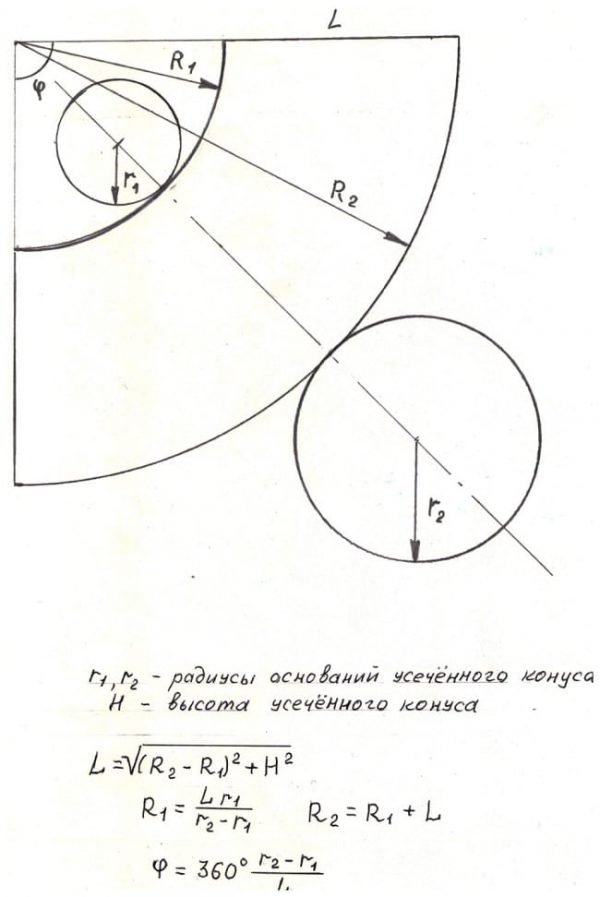

Лекало диффузора дефлектора ЦАГИ представляет собой развёртку усечённого конуса.

Выкройка для изготовления диффузора дефлектора ЦАГИ представляет собой усечённый конус
Чтобы изготовить выкройку детали, понадобится расчёт с использованием таких данных:
- диаметр печной трубы — d1;
- диаметр диффузора со стороны выпуска — d2;
- предельная высота диффузора — H.

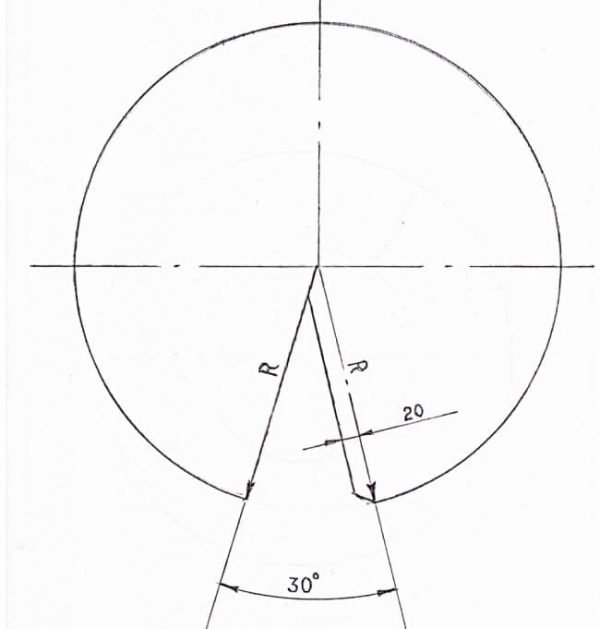

Лекало зонта изготовить ещё легче. Для этого на картоне чертят круг с диаметром 1,7d. После этого следует выделить сектор с углом 30 градусов у его основания и оставить напуск в 15–20 мм для фиксации борта конуса.

Для фиксации борта конуса необходимо оставить напуск
Осталось вырезать лекало по контуру и отделить от него треугольную область (выделенный сектор).
Наружное кольцо и входной патрубок выполняются в форме цилиндра, поэтому изготовление их лекал не вызывает трудностей. Потребуется всего лишь вырезать прямоугольники со сторонами, равными высоте и длине окружности соответствующих деталей.
Инструкция по монтажу
После того как будут вырезаны лекала всех деталей дефлектора ЦАГИ, изготавливают полномасштабный макет и проверяют его соответствие расчётным размерам. В дальнейшем это позволит избежать ситуаций, когда отдельные части устройства не подходят друг к другу, а присоединительные размеры конструкции не соответствуют диаметру дымохода.

Полномасштабное моделирование дефлекторов из картона позволяет избежать ошибок в работе
После проверки макет разбирают на составляющие элементы и приступают к изготовлению заготовок из металла. Эту работу выполняют поэтапно.
- Переносят контуры лекал на металлический лист, для чего используют чертилку из твёрдых сплавов, мел или простой карандаш. В местах стыков добавляют по 20 мм для того, чтобы оставить небольшой напуск.
- При помощи ножниц по металлу выполняют раскрой листа из оцинкованной или нержавеющей стали.
- Срезы внешних контуров деталей подгибают не более 5 мм, подворачивают при помощи плоскогубцев и пристукивают молотком.
- Заготовки внешнего кольца и входного патрубка сворачивают кольцом с 20-миллиметровым заходом одной части на другую и по осевой линии образовавшегося напуска проделывают сквозные отверстия. Шаг сверлений зависит от размера элементов и варьируется в пределах от 20 до 60 мм.
После сворачивания диффузора в кольцо, его края закрепляют при помощи заклёпок
- Детали соединяют при помощи заклёпок или болтов.
При сборке дефлектора можно использовать сварочный аппарат полуавтоматического типа — он не даст прожечь заготовки и позволит выполнять сварку в среде защитного газа.
- Таким же образом изготавливают колпак, диффузор и защитный козырёк. По линиям изгибов металл простукивают молотком. Это сделает лист тоньше и позволит обойтись значительно меньшими усилиями при его обработке.
Напуск, который позволит закрепить конус дефлектора, необходимо учитывать ещё на этапе моделирования
- Изготавливают 3–4 кронштейна, посредством которых отдельные детали дефлектора будут соединяться друг с другом. Для этого из металлического листа вырезают полосы шириной 30 мм и длиной до 20 мм. Для увеличения жёсткости держателей по их внешнему краю делают отбортовку шириной 5 мм, которую простукивают молотком.
- С внутренней части конуса делают отступ 50 мм и проделывают отверстия для крепления кронштейнов.
После крепления кронштейнов к конусу необходимо подогнуть их в сторону, противоположную его вершине
- Полосы металла крепят к зонтику и подгибают под углом 90 градусов.
- Конус с кронштейнами и защитный колпак присоединяют к диффузору.
Для окончательной сборки дефлектора используют заклёпочные соединения
- Конструкцию вставляют в наружное кольцо и крепят при помощи заклёпочных соединений. На этом сборку дефлектора ЦАГИ можно считать завершённой.
Если точно следовать инструкции получается функциональный дефлектор
Таким же образом своими руками можно сделать дефлектор любого типа. Исключение составляют разве что вращающиеся конструкции, которые кроме жестяных работ требуют изготовления поворотного узла.
Видео: дефлектор ЦАГИ на дымоход своими руками
Особенности изготовления вращающихся отражателей
Поскольку изготовление вращающихся дефлекторов имеет ряд особенностей, рассмотрим подробнее, как построить усилитель тяги с поворачивающейся флюгаркой.

Для изготовления дефлектора с вращающейся флюгаркой понадобится проектная документация
В дополнение к инструментам и материалам, которые понадобятся для изготовления конструкции от ЦАГИ, следует добавить:
- длинную шпильку с резьбой М10-М12;
- отрезок стальной трубы Ø 30–50 мм;
- 2 подшипника с наружным и внутренним диаметром, который соответствует выбранной трубе и шпильке;
- болты М8 для крепления узлов вращения;
- гайки М10-М12 в количестве 8 штук;
- набор метчиков;
- ключи гаечные.
Если подходящей шпильки для изготовления оси усилителя тяги не нашлось, не отчаивайтесь. Её нетрудно сделать из стального прутка подходящего диаметра, воспользовавшись плашкой для нарезания метрической резьбы М10 или М12.

Дефлектору с флюгаркой можно придать вид диковинной птицы — всё зависит от фантазии и умений мастера
Начальные этапы работы не отличаются от изготовления статических дефлекторов. Сначала составляют чертёж, вырезают лекала и переносят их контуры на листовую сталь. Заготовки вырезают ножницами по металлу или электролобзиком. Шторку флюгарки собирают при помощи заклёпок. Единственное отличие заключается в том, что к корпусу потребуется прикрепить кронштейны, посредством которых отражатель будет зафиксирован на оси.
Далее работа идёт по другому сценарию:
- Шпильку укорачивают так, чтобы её длины было достаточно для фиксации подшипников и корпуса отражателя.
- На оси устанавливают подшипники. Расстояние между ними должно обеспечивать устойчивость и монолитность поворотного узла. Крепление узлов качения выполняют при помощи пары гаек, затянутых с достаточным усилием.
- Отрезают нужный кусок стальной трубы. В местах, где будут размещаться подшипники, выполняют сверления и нарезают резьбу М8.
- В трубе сверлят отверстия, к которым будут крепиться удерживающие кронштейны.
- Из отрезка стальной полосы толщиной 1,5–2 мм и шириной 150–200 мм сгибают кольцо (муфту), соответствующее внешнему диаметру дымохода.
- Из той же полосы нарезают четыре кронштейна, которыми кольцо будет крепиться к трубе поворотного устройства.
- Отражатель крепят к оси с использованием двух пар гаек, которыми флюгарку фиксируют в верхней и нижней части.
- Ось с подшипниками вставляют в трубу и фиксируют болтами М8.
- На дефлектор устанавливают крепёжное кольцо. Для этого изготовленные кронштейны поочерёдно закрепляют на трубе поворотного узла и присоединительной муфты. На этом сборочные работы заканчиваются.
В процессе работы необходимо следить за состоянием смазки в подшипниках, иначе конструкция будет вращаться с трудом или вовсе заклинит.
Видео: дефлектор-флюгер своими руками
Установка дефлектора на дымоход
При монтаже дефлектора обязательно должен выполняться ряд условий, влияющих на эффективность его работы:
- в районах с порывистыми ветрами рационально использовать Н-образные усилители тяги;
- в северных регионах нежелательно устанавливать дефлекторы вращающегося типа;
- при установке круглого дефлектора на квадратную печную трубу изготавливают специальный переходник;
- усилитель тяги не рекомендуется монтировать там, где соседние постройки могут создавать аэродинамическую тень;
- устройство для усиления тяги должно обдуваться ветром с любого направления.
Для установки дефлектора можно воспользоваться двумя способами. В первом случае устройство для усиления тяги крепят непосредственно к печной трубе, используя хомуты, заклёпки или резьбовые соединения. Второй метод подразумевает присоединение дефлектора к специальному переходнику, внутренний диаметр которого позволяет попросту насадить устройство на дымоход. Последний способ удобно применять, если доступ к печной трубе ограничен или она имеет значительную длину.

Для фиксации дефлектора на печной трубе подойдёт металлический хомут подходящего диаметра
В общем случае монтаж дефлектора выглядит так:
- Подбирают отрезок трубы, диаметр которого на несколько миллиметров превышает размер дымохода.
- На расстоянии 10–15 см от торца заготовки проделывают отверстия под крепёж. Такие же сверления выполняют и в присоединительном патрубке отражателя.
- Отверстия в трубе и дефлекторе совмещают, продевают сквозь них шпильки и с обеих сторон фиксируют гайками. В дальнейшем выступающие внутрь патрубка шпильки послужат упором для трубы дымохода.
- Устройство поднимают наверх и насаживают на дымоход. Для окончательного крепления конструкции используют металлический хомут подходящего размера.
Для того чтобы устранить опасность подсоса воздуха, место стыка уплотняют базальтовой ватой, асбестовым шнуром или любым термостойким герметиком.
От того, насколько грамотно будет организована тяга в печной трубе, зависит не только экономичность и производительность теплового агрегата, но и безопасность ваших близких. Улучшить отвод отработанных газов сможет даже простой дефлектор, сделанный своими руками. Необходимо только придерживаться точных размеров и при изготовлении устройства для улучшения тяги проявить максимальную аккуратность и повышенное внимание.

Что такое флюгер? — Physics for Kids
Что такое флюгер?
Ветряная лопасть, также известная как флюгер, является одним из самых ранних изобретенных метеорологических инструментов, используемых для отображения направления ветра. Он имеет указатель, который свободно вращается на вершине неподвижного вертикального стержня и показывает, в какую сторону дует ветер. Он был разработан, чтобы легко качаться и указывать направление, откуда дул ветер.
Прогноз погоды
Информация о ветре и погоде всегда была жизненно важной для судоходных флотов, армий, рыболовства и сельского хозяйства со времен былых времен.
Раньше не было ни продвинутых методов или приспособлений для прогноза погоды, ни каких-либо сложных средств связи, таких как телевидение, мобильные телефоны и компьютеры, которые могли бы донести до массы своевременную информацию о погоде.
В начале 1900-х люди полагались на непосредственное наблюдение, опыт и народную мудрость, чтобы предсказать погоду и состояние ветра. Обычной практикой было подбрасывать травинку в воздух, чтобы узнать направление ветра.
Из чего состоит флюгер?
Ветровая лопасть состоит из двух частей: указателя и фиксированного кардинального указателя направления, указывающего на север, юг, восток и запад. Указатель имеет такую форму, что масса каждого конца является четной, но каждый конец имеет разные объемы.
Как работает Wind Vane?
Когда ветер ловит толстый конец указателя, он поворачивает его вокруг, и стрелка указывает в направлении, в котором дует ветер. Если стрелка указывает на маркер «Север» на флюгере, это указывает на то, что ветер дует с севера на юг.Флюгер не будет работать, если веса не равны или объем каждой стороны одинаков.
Конструкция стрелок является самой популярной конструкцией для флюгеров благодаря своей точности, простоте и доступной стоимости.
Где это найдено?
В наше время флюгеры находят свое применение в качестве украшения для многих зданий. Вы все еще можете найти дорогие и эстетично сконструированные флюгеры, величественно расположенные на крышах некоторых зданий в Индии, а также за рубежом.
3 Интересные факты о ветряных флюгерах
- Большая флюгерная установка, установленная в аэропортах, известна как «тройник ветра». В аэропортах направление ветра также может быть показано с помощью конусообразной сумки, известной как конус ветра, носок ветра, рукав для ветра.
- Некоторые из популярных украшений на лопастях ветра включают скачущих лошадей, петухов, рыб, русалок, ангелов и корабли.
- Метеорологи используют устройство, известное как аэродинамическое устройство, которое показывает направление ветра и может также измерять скорость ветра.

Испытываете затруднения, пытаясь понять, как работает лопасть ветра? Вот простая статья, в которой вы найдете пошаговые инструкции по созданию лопасти ветра, которая поможет вам разобраться с ее рабочим механизмом.
В метеорологии флюгер или флюгер — это инструмент, который помогает определить направление ветра и помогает в прогнозировании погоды. Это не только один из самых старых, но и один из самых простых инструментов прогнозирования погоды, которые были изобретены.На самом деле, это довольно просто сделать самостоятельно; все, что вам нужно, — это несколько вещей — большинство из которых легко доступны в домашних условиях — например, трубочка для питья, карандаш с прикрепленным к нему ластиком, бумага для карточек, прямая булавка и коробка или бумажный стаканчик.
Пошаговые инструкции по изготовлению лопасти ветра
Хотите написать для нас? Ну, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим …
Давайте работать вместе!
Ветряная лопасть, о которой мы здесь говорим, — это не самое современное оборудование, которое вы видите на метеостанции или на высоких зданиях, а простая самодельная лопасть, которая призвана помочь вам понять основы ветра как стихии природы.
Для начала важно знать, что одна сторона лопасти ветра всегда немного больше, чем другая. Он специально разработан таким образом, чтобы обеспечить его надлежащий контакт с ветром. Когда дует ветер, сторона, которая больше, толкается ветром, который покидает более узкую сторону, то есть указатель или стрелку, указывающую направление, из которого дует ветер.
Шаг 1
Возьмите бумагу для карточек, нарисуйте на ней голову и хвост лопасти ветра и вырежьте эти части ножницами.

Идеальным дизайном была бы форма стрелки с острым носом (для указателя) и широким хвостом. В идеале, разница в размере этих двух частей должна быть минимальной. Это поможет вам удерживать вес даже на каждой стороне, иначе указатель не будет свободно перемещаться по своей оси.
Шаг 2
Возьмите трубочку для питья и сделайте небольшие надрезы на обоих концах (как показано на рисунке ниже).)

Шаг 3
Вставьте головку и хвост своей лопасти в порезы, сделанные в соломе.

Шаг 4
Возьмите прямую булавку, проткните ее через питьевую соломинку в центре и прикрепите соломинку к ластику на карандаше. Прежде чем двигаться вперед, убедитесь, что соломинка вращается плавно.

Шаг 5
Сделайте основу для своей лопасти, используя бумажный стаканчик или коробку. Вам просто нужно пробить отверстие в бумажном стаканчике и положить в него карандаш.

Хотите написать для нас? Ну, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим…
Давайте работать вместе!
Некоторые лопасти ветра имеют направления, отмеченные на штоке лопасти, что помогает переводчику определить направление, с которого дует ветер. В отсутствие этих указателей направления переводчик должен использовать компас для определения направления. Вы можете взять картонную коробку с маркировкой на север, юг, восток и запад и прикрепить ее к основанию лопасти ветра, или, в качестве альтернативы, проще использовать компас.
Кроме того …
… если вы намереваетесь сделать ветряную лопасть, которую вы разместите на крыше, вам придется выбрать древесину или какой-либо металлический материал, так как эти материалы будут противостоять сильным ветрам и суровым погодным условиям.В этом случае вы можете использовать маркер, чтобы нарисовать голову и хвост ветра на материале, который вы используете, и разрезать его пилой. В то время как бумага для карточек будет заменена деревом или металлом, карандаш будет заменен толстым металлическим стержнем. Если этот дизайн будет выполнен, то уровень сложности также увеличится, так как вам придется прибегнуть к сварке или шурупам, чтобы скрепить оборудование.
Высота полюса лопасти ветра будет зависеть от того, где вы собираетесь его починить. Вы можете начать с маркировки области на стержне, где вы бы установили лопасть.В идеале он должен быть на 5 см ниже кончика стержня. Затем вы можете взять шайбу и приварить ее к стержню в точке, обозначенной для крепления лопасти. Шайба предотвратит скольжение вашей лопасти. Следующий шаг — прикрепить кронштейны к задней части лопасти. Если лопасть изготовлена из металла, вы можете сварить эти кронштейны, а если она сделана из дерева, вы можете использовать винты для их крепления.
Необходимо убедиться, что кронштейны достаточно велики, чтобы позволить лопасти ветра свободно вращаться. Вам нужно будет вставить столб в кронштейны и приварить другую шайбу к столбу; на этот раз над лопастью.Убедитесь, что шайба не мешает движению лопасти. Как только ваше устройство будет готово, вы можете починить его на крыше. Вы также можете создавать указатели направления с буквами N, S, E и W и закреплять их под лопаткой. При фиксации лопасти на крыше, вы должны убедиться, что указатели направления направлены в правильных направлениях.
Для получения точных показаний вам необходимо разместить ветряную лопасть на значительной высоте, на открытой местности, где здания, деревья или другие высокие сооружения не мешают потоку ветра.Вы также можете прикрепить анемометр, то есть индикатор скорости ветра, чтобы получить точные показания.
Флюгер часто используется для изучения погоды. Интерпретация изменений в направлении ветра и сопоставление его с другими элементами погоды может помочь вам делать краткосрочные прогнозы погоды. Если вы намереваетесь установить домашнюю метеостанцию и делать простые прогнозы погоды для своего района, тогда ветряная флюгер, безусловно, является обязательным для вас. Это будет ваш первый шаг к тому, чтобы стать метеорологом-любителем.
,Погодный чертеж в GetDrawings | Скачать бесплатно
1
958×1024 Мультфильм Природа Рисование Погода Вектор. Мультфильм природа ребенка
1
1024×1024 Погода рисунок пастелью на угольной бумаге фондовой Фото
1
630×315 Игрушечный человек для рисования на погоду
300×245 90 лучших рисунков погоды в Миссулии на искусстве
450×470 Мультфильм Погода Детский Словарь Вектор Amp Photo Bigstock
1048×785 Как вы можете проиллюстрировать погодные условия Природа Иллюстрации
750×980 Пейзаж в штормовую погоду Винсент Ван Гог
800×566 Наклейка с погодой Рисование векторного Colourbox
620×349 Weather Drawing
270×350 Погодные рисунки
1300×1300 Погода рисунок пастелью на угольной бумаге Фотография, картинки, изображения
1300×1066 Погода Рука иконки Рисование Клипарты, векторы,
620×349 Weather Drawing
620×349 Погодный чертеж Let It Snow Brainerd Отправка
1023×981 Погода Иконки Рисование руки Вектор Virinaflora
3
680×880 Ветряные раскраски
2
530×750 Раскраска Осенняя погода
2
1025×1326 Бесплатные раскраски одежды Лист погодных раскрасок
2
200×252 Погодные мероприятия для детей Howstuffworks
2
1024×675 Раскраски Погода 4 Раскраски Сезоны Погода
1
532×543 Бесплатный рисунок штормовой погоды Bw из категории климат
1
1024×1024 Символы для выбора погоды
1
230×230 Топ 10 бесплатных печатных погодных раскрасок онлайн
1
601×440 Карта погоды и снежные условия для Евразии
1
1024×1024 Символы погоды — стоковый вектор Mihey26ru
1
236×253 Набор иконок погоды мультфильм Рука ничья, Notkoo, Via Shutterstock
1
400×400 Погода Doodles
400×522 Мультфильмы и комиксы о плохой погоде
622×880 Раскраска Дождь
637×540 Комплект погоды Doodle Гром облака Стоковые Фото Комплект погоды Doodle Amp
736×605 Осенний сезон
800×1000 Бесплатные раскраски для печати рисунков, чтобы раскрасить детские рисунки идеи
1299×1300 Бесплатный рисунок погодных символов на белом фоне
Раскраска «Счастливая погода» 1472×2029
965×700 Johnson City Press Рисунки погоды на этой неделе
1200×1200 для печати Котенок и лягушка Китти в зонтике Прекрасная погода
Установленные значки стиля плана облаков 543×800 ретро, чертежи вихревой кривой,
900×661 Scribbled Weather Icons Art Метки, каракули, символы
1285×1600 Секс и погодные рисунки Рисование эскизов
2552×2324 Shadiah Ink Wind Amp Погода
Раскраска «Штормовая погода» 468×605
1400×1758 Штормовая погода Джон Феликс Арнольд
3648×3648 Свитер Погода.День 113 годового проекта Sketchbook. Касси
571×600 Tango Weather Storm
,О США:
Botou Hengsheng Crafts Casting Co., Ltd была основана в 1988 году.
Она расположена в промышленной зоне Ханьцзи, в 220 км от порта Тяньцзинь
,и в 300 км от города Пекин.
У нас более 25 лет опыта в этой сфере деятельности.
Наша компания в основном производит все виды изделий для литья, включая фонарный столб, садовую мебель,
садовый горшок, камин, фонтан, насос, телефонную будку, подставку для свечи, статую и т. Д.,
, они хорошего качества.
Преимущество продукта:
1. Разработка инженерных и традиционных продуктов по мере необходимости.
2.Высокое качество изготовления чугуна и металла.
3. Опытная техническая и инспекционная группа.
4. Обильный опыт в экспорте литейной продукции.
5. Очень строгий контроль качества и срок поставки.
6. Регулярный производственный отчет.
— Другие детали для литья, которые мы изготовили по чертежам и образцам заказчика.
Упаковка и отгрузка
0
Мы являемся профессиональным производителем декоративных изделий для сада и газона, изготовленных из чугуна, литого алюминия,
из литой меди, свинцового свинца и соответствующих материалов.
Наша продукция, в том числе:
Садовые урны и плантаторы
Садовые фонтаны
Садовые светильники
Чугунный и водяной бассейн
Чугунный кормушку и птичью ванну
Чугунный коврик
Чугунные скульптуры и статуи
Чугунные пляжи
Чугунный колокол
Заборы и ворота из чугуна
Украшения из чугуна
Подсвечник из чугуна
Камин и печь из чугуна
Мы также можем сделать по дизайну заказчика.Мы можем гарантировать
1. Лучшее качество
2. Лучшая цена
3. Своевременная доставка
4. Надежный поставщик
5. Хорошая производительность.
Мы искренне приветствуем копартнера из страны и за рубежом.
