Чердачные перекрытия – пирог холодного чердака по деревянным балкам, конструкция, теплоизоляция пола, как правильно утеплить

Содержание

пирог холодного чердака по деревянным балкам, конструкция, теплоизоляция пола, как правильно утеплить

Содержание:

Помещение на чердаке частного домовладения используется для разных целей: хранения временно ненужных вещей, установки оборудования или обустройства жилых комнат. В зависимости от того, для чего служит свободное пространство под кровлей, выбирают способ устройства чердачного перекрытия.

чердачное перекрытие по деревянным балкам

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

  1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
  2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом  будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

пирог чердачного перекрытия холодного чердака

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

Функциональное назначение перекрытий

Конструкция чердачного перекрытия зависит от параметров строения и целей, для которых планируется использовать подкровельное пространство. На чердак возлагается функция своеобразной воздушной прослойки, которая отделяет холодную крышу от обогреваемых этажей.

перекрытие холодного чердака по деревянным балкам

Пол на чердаке выполняет ряд задач:

  • несущую. На перекрытие, находящееся между верхним жилым этажом и чердачным пространством, возложена несущая функция, поэтому его делают надежным, и прочным, поскольку по нему будут передвигаться люди, на нем планируют размещать оборудование и обустраивать места хранения;
  • изолирующую. В холодном чердачном помещении температура мало отличается от той, что вне дома. В этом случае полы на чердаке несут термоизолирующую функцию, тем самым не допуская охлаждения воздуха на жилых этажах. Чтобы сохранять тепло, требуется теплоизоляция перекрытия чердака. Такую работу желательно доверить профессионалам.

Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

конструкция чердачного перекрытия

Устройство пола на чердаке предполагает наличие следующих слоев:

  1. Чистовой пол. Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
  2. Черновое основание. Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
  3. Лаги. Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
  4. Балки. Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции. Также может быть сделана плоская кровля по деревянным балкам, что достаточно практично.
  5. Обшивка потолка. Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Виды чердачных перекрытий

Для устройства перекрытия холодного чердака используют материалы, отличающиеся по весу, долговечности, стоимости и несущей способности.

Различают несколько видов перекрытий в зависимости от того, из чего они сделаны:

  1. Деревянные элементы. Для их изготовления можно задействовать балки, имеющие сечение 150х150 или 200х200 миллиметров. Достоинство этого варианта заключается в том, что дерево является достаточно прочным и одновременно относительно легким материалом, поэтому деревянные элементы не оказывают дополнительную нагрузку на фундамент дома. Кроме этого их большим преимуществом можно назвать небольшую цену и доступность. Но такое чердачное перекрытие используют, когда размер постройки не превышает 6 -10 метров, поскольку это максимальная длина пиломатериалов.
  2. Металлическая продукция. Двутавры из металла отличаются прочностью, способностью выдерживать большой вес без деформации. Но они весят прилично, поэтому в деревянных домах их используют крайне редко, а вот для кирпичных и газобетонных зданий они являются оптимальным вариантом.
  3. Железобетонные изделия. Формованные балки перекрытий, произведенные из армированного сверхпрочного бетона, задействуют для многоэтажных домов, поскольку они отличаются большим весом и такой же длиной.

Из всех вышеперечисленных видов перекрытий в частном малоэтажном домостроении в большинстве случаев отдают предпочтение деревянным балкам. У них оптимальное соотношение между ценой и качеством. При грамотно выполненных расчетах и соблюдении технологии ремонт перекрытию в ближайшие годы не потребуется. Также необходима вентиляция на чердаке частного дома, для обустройства которой понадобятся дополнительные знания.

Требования к устройству пирога

Поскольку от качества монтажа и ремонта чердачных перекрытий зависит безопасность пребывания в доме, к их обустройству предъявляется ряд требований.

Чтобы знать величину максимально допустимой нагрузки, которую способна выдержать конструкция, необходимо выполнить соответствующие расчеты, а потом, основываясь на их результатах, приступают к разработке проекта, из которого будет ясно, как правильно утеплить чердачное перекрытие в доме.

устройство перекрытия холодного чердака

Требования касаются:

  1. Несущей способности. Она напрямую зависит от материала изготовления балок и от промежутка между ними.
  2. Расстояния между несущими элементами. Максимально допустимое значение для данного параметра в соответствии со строительными нормами равно4 метрам.
  3. Устойчивости к температурным перепадам. Нужно, чтобы балки без проблем могли выдерживать такие изменения. Дело в том, что разница между температурой воздуха в жилых этажах и на чердаке всегда превышает 4 градуса.
  4. Изоляции. Пирог чердачного перекрытия холодного чердака должен защищать помещения домовладения от проникновения холода и влаги с подкровельного пространства.

В процессе проектирования следует учитывать требования к балкам, используемым для обустройства перекрытия на чердаке, чтобы результат получился надежным и долговечным. Расстояние между ними нужно рассчитывать, исходя из нагрузок, оказываемых на них.

Технология создания чердачного перекрытия по деревянных балкам

При наличии опыта выполнения строительных работ смонтировать перекрытие холодного чердака по деревянным балкам можно собственноручно. Выполняют этот процесс на заключительном этапе проведения кровельных работ.

Последовательность действий будет следующей:

  1. Монтаж несущих балок. Для небольшого по площади частного дома подойдут деревянные перекрытия, сделанные из бруса, имеющего сечение 150х150 или 200х200 миллиметров. Их укладывают на бетонную или кирпичную кладку стен.
  2. Установка лаг. Их помещают на ребро перпендикулярно балкам с шагом 60 сантиметров. Лаги делают из досок сечением 150х50 миллиметров.
  3. Укладка термоизоляции. Утеплитель размещают между лагами – он защитит от проникновения холода с чердака.
  4. Монтаж чернового и чистового пола.
  5. Обшивка несущих балок со стороны помещения с целью оформления поверхности потолка.

При утеплении пола чердака не следует забывать об обустройстве гидро- и пароизоляции.



Чердачное перекрытие дома – устройство, конструкция и монтаж

При строительстве частного дома до обустройства чердака дело доходит в последнюю очередь. Так как свободного места всегда не хватает, это помещение обычно используется для организации сезонного хранения вещей, обустройства жилой мансарды или установки необходимого оборудования.

В зависимости от характера использования пространства и выбирается устройство чердачного перекрытия, материал, из которого оно собирается, в также несущая способность. В этой статье мы расскажем, как правильно оборудуется чердак частного дома.

Содержание статьи

Устройство чердака

Чердак – это помещение, ограниченное скатами крыши и потолком жилого этажа. Это помещение может использоваться как место сезонного хранения или с целью организации дополнительного жилого пространства. В зависимости от характера использования чердаки жилых домов разделяют на следующие виды:

  • Жилые. Жилой чердака дома называется мансардой, он может служить дополнительной спальней, гостиной, спальней или кабинетом. Чтобы использовать чердак как жилое помещение, он должен иметь высоту потолка не менее 2,2 метров, естественное освещение, вентиляцию, термоизоляцию скатов.
  • Нежилые. Нежилой чердак может использоваться для установки какого-либо технического оборудования, организации хранения вещей. В таком случае высота чердачного помещения может быть меньше 2 метров, естественное освещение может отсутствовать, а термоизоляция ската заменяется изоляция чердачного пола.

Важно! Выполняя ремонт или реконструкцию дома, важно сразу определиться, как будет использоваться чердак, чтобы правильно рассчитать и спроектировать чердачные перекрытия. От этого будет зависеть вид, материал, расстояние между балками, которые обеспечат достаточную прочность и несущую способность конструкции.

Теплоизоляция чердака

Теплоизоляция чердака

Функции

Конструкция чердачного перекрытия зависит от размера дома и характера использования подкровельного помещения. Чердак является своего рода воздушной прослойкой, отделяющей отапливаемое пространство первого этажа и крышей и термоизолирующей ее.  Его пол выполняет следующие функции:

  1. Несущую. Перекрытия между верхним этажом и чердаком выполняют несущую функцию, поэтому они должны быть достаточно прочными, надежными, ведь по нему передвигаются люди, устанавливается оборудование, места хранения.
  2. Изолирующую. Помещение неотапливаемого чердака имеет температуру не на много выше уличной. Поэтому перекрытия выполняют термоизолирующую функцию, предотвращая выхолаживание отапливаемого жилого этажа. Чтобы сохранить тепло в их состав входит слой утеплителя.

Помните, что от правильности и качества выполнения работ по обустройству чердака зависит температурный режим, комфорт, безопасность проживания в доме. Поэтому лучше доверить проектирование, монтаж или ремонт перекрытий профессиональным мастерам.

Схема чердачного перекрытия

Схема чердачного перекрытия

Устройство перекрытий

Так как чердачное перекрытие совмещает в себе изолирующую и несущую функцию, оно имеет многослойное строение. Его компоненты, дополняя друг друга, соединяются в единую систему, обеспечивающую прочность, несущую способность и долговечность. Если перечислять все слои чердачного перекрытия, начиная со стороны чердака, то оно выглядит следующим образом:

  • Чистовой пол. Чистовым полом называют декоративное напольное покрытие, которым покрывается черновой пол чердака. Если подкровельное помещение жилое, то для обустройства чистового пола используют ламинат, обработанную древесину, линолеум, паркет. В нежилом чердаке чистового пола может вообще не быть.
  • Черновой пол. Черновым полом называют настил из досок, который набрасывается на лаги. Для его монтажа используют обрезную доску толщиной 4-5 см, в целях экономии ее можно заменить на необрезную.
  • Лаги. Лагами называют прочные, ровные доски или бруски, которые укладываются перпендикулярно балкам перекрытия для монтажа пола. Между лагами обычно прокладывается термоизоляционный материал, защищенный снизу слоем пароизоляции, а сверху слоем гидроизоляции.
  • Балки. Каркас перекрытий состоит из прочных, толстых балок, которые устанавливаются на выступах в стенах или вмуровываются в них. Балки несут на себе весь совокупный вес конструкций, поэтому они должны иметь большую несущую способность.
  • Потолочная обшивка. Снизу перекрытия обшивают отделочным материалом, к примеру, деревом или гипсокартоном, чтобы придать эстетичный вид потолку жилого этажа.

Обратите внимание! Термоизоляция и пароизоляция являются такими же важными компонентами конструкции как балки перекрытий или лаги, так как они защищают древесину и утеплитель от выпревания, намокания и конденсата. Если забыть про изолирующие прослойки, то перекрытие не прослужит долго и уже через 2-3 года ему потребуется ремонт.

Устройство чердачного перекрытия

Устройство чердачного перекрытия

Виды

Для строительства чердачных перекрытий можно использовать различные по весу, несущей способности, долговечности и, конечно, цене материалы. Выбор вида конструкции зависит от характера использования подкровельного помещения, совокупного веса перекрытия и оборудования, которое будет установлено на чердаке. Различают следующие виды чердачных перекрытий:

  1. Деревянные. Для обустройства перекрытий частного дома можно использовать деревянные балки с сечением 150х150 мм или 200х200 мм. Достоинство этого способа в том, что дерево очень прочный, но легкий материал, поэтому он не оказывает дополнительной нагрузки на фундамент сооружения. Кроме того, большим плюсом является демократичная цена и доступность этого материала. Однако, чердачное перекрытие с деревянными балками используется только если размер дома не превышает 6-10 метров, так как это максимально возможная длина стандартных пиломатериалов. Деревянные балки

    Деревянные балки

  2. Металлические. В качестве балок можно использовать металлические двутавры. Они очень прочные, выдерживают без деформации огромный вес, однако, и сами весят прилично. В деревянных домах металлические перекрытия практически не используются, а вот для кирпичных и газобетонных сооружений – это оптимальный вариант. Металлические двутавры

    Металлические двутавры

  3. Железобетонные. Формованные балки перекрытий из армированного сверхпрочного бетона используются для больших домов, так как они имеют большой вес и длину. Железобетонные балки

    Железобетонные балки

Учтите, что в большинстве случаев чердачное перекрытие по деревянным балкам – оптимальный вариант для частного дома, дачи и небольшого коттеджа. Он обладает лучшим соотношением цены и качества, а при правильном расчете и соблюдении технологии монтажа ремонт ему потребуется не скоро.

Строительные требования

Монтаж, ремонт и реконструкция чердачных перекрытий требуют продуманного подхода, ведь от них зависит безопасность использования дома. Чтобы определить максимально возможную нагрузку, которой может подвергаться конструкция, выполняется инженерный расчет, а затем, основываясь на вычислениях, составляется проект. К чердачным перекрытиям предъявляется ряд требований:

  • Несущая способность. Этот показатель зависит от материала, из которого изготавливаются балки, а также от расстояния между ними.
  • Расстояние между балками. Максимально допустимое расстояние между деревянными балками, разрешенное строительными нормами, составляет 4 метра.
  • Устойчивость к перепадам температуры. Балки должны хорошо выдерживать температурные колебания, так как разница между температурой воздуха в чердаке и жилых помещения превышает 4 градуса.
  • Непроницаемость. Перекрытие должно защищать от проникновения холодного воздуха и влаги с чердака.

При проектировании важно учитывать все требования к балкам чердачного перекрытия, чтобы конструкция была достаточно прочной, надежной и долговечной. Расстояние между несущими элементами перекрытия должны быть рассчитаны в соответствии с ложащимися на нее нагрузками.

Технология монтажа

При наличии определенного строительного опыта вполне можно выполнить монтаж и ремонт чердачных перекрытий своими руками. Эта операция выполняется на заключительном этапе кровельных работ. Монтаж чердачных перекрытий выполняется в следующей последовательности:

  1. Установка балок. Для небольшого частного дома используют деревянные перекрытия, изготовленные из бруса сечением 150х150 мм или 200х200 мм. Они укладываются на кирпичную или бетонную кладку стен.
  2. Монтаж лаг. Перпендикулярно балкам на ребро устанавливаются лаги из досок с сечением 150х50 мм с шагом 60 см.
  3. Укладка термоизоляционного материала. Между лагами укладывают утеплитель, чтобы предотвратить проникновение холодного воздуха с чердака.
  4. Укладка чернового и чистового пола.
  5. Обшивка балок снизу для оформления потолка.

Учтите, чтобы увеличить срок службы чердачного перекрытия, можно использовать древесину, обработанную антисептиком. Кроме того, если вы утепляете пол чердака, то нужно предусмотреть гидроизоляцию и пароизоляцию.

Установка балок

Установка балок

Монтаж перекрытий

Монтаж перекрытий

Видео-инструкция

пример теплотехнического расчета, утепление деревянных балкок и устройство гидроизоляции

Чердак – это тёмное или полутёмное пространство, которое служит для хранения ненужных вещей и посещается лишь изредка. Но чтобы такая часть дома не доставляла неудобств, обязательно следует сделать чердачные перекрытия максимально надёжными – они должны быть и механически прочными, и гарантированно удерживающими тепло.

Что это такое?

Традиционно чердак считается технической зоной, завершающей строение, ведь над ним расположена уже только кровля и крыша, которые являются внешними конструкциями. В этой части дома крайне редко есть жилые помещения, ведь обычно её используют для систем жизнеобеспечения и коммунальной инфраструктуры. Но поскольку температура в жилой и технической области здания не может отличаться больше, чем на 4 градуса, обязательно требуется утепление этого пространства.

Особенности

Мансарда, позволяя расширять освоенное пространство за счёт чердака, всё же строится довольно долго и дорого. Строительство требует приложить немало усилий, к тому же нужно основательно знать методику работы и желательно изучить хотя бы один пример такого обустройства. Куда легче просто утеплить верхнюю часть жилища – это также позволит сэкономить средства.

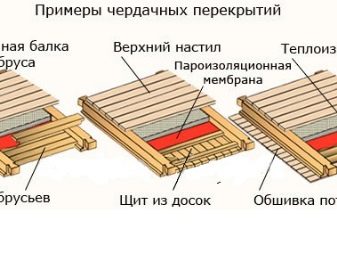

Перекрытие над деревянными балками чаще всего выполняется в виде пирога, куда входят:

  • накат или дощатый щит;
  • слой, останавливающий распространение пара;
  • зазор для вентиляции;
  • утеплительный материал;
  • дополнительная пароизоляция;
  • пол, а иногда напольное покрытие, если чердак часто посещают.

Даже для холодного чердака полезным элементом оказывается слуховое окно. Такие конструкции могут иметь треугольную конфигурацию либо быть выполнены в форме овала. Обычно их размещают на высоте около метра от пола, оснащают решётками и жалюзями. Монтаж перекрытия, компенсирующего тепловые потери через это окно, нужно делать только после окончания установки несущих конструкций.

Варианты перекрытий

В большинстве случаев чердачное перекрытие делают из деревянных балок.

Характерными чертами такого варианта являются:

  • Ограниченная длина перекрытия. Пролёт от одной опоры до другой должен составлять максимум 450 см.
  • Лёгкость конструкции, что обеспечивает минимальную нагрузку на стены и, соответственно, на фундамент.
  • Удобный монтаж.
  • Доступность деревянных конструкций по сравнению с другими материалами.
  • Высокая скорость подготовки, а также возможность выполнить всю работу за один день даже без применения подъёмных механизмов.
  • Сочетаемость с любыми вариантами звукоизоляции.

Необходимо сразу выполнить расчёт оптимального сечения балки, которое должно соответствовать нагрузке на неё, а также стоит принять во внимание климат и тепловую характеристику помещения.

Материалы

Независимо от выбранной конструкции, предпочтительно использовать для основного блока хвойную древесину, которая наиболее устойчива к высокой влажности, воздействию грибка и гниению. Достаточную теплоизоляцию обеспечивают балки габаритами 15х20 см, а вот более тонкие (5х10 см) совершенно непрактичны. В промежутке между накатами размещают слои гидроизоляции, пароизоляции и утеплителя. К опорам лучше крепить не доски, а фанеру толщиной 1,5-2 см.

Для закрепления нижних настилов набивают деревянные бруски 5х5 см, выступ от которых позволяет поместить доски либо листы. Накат крепится к брускам при помощи саморезов. Для самой теплоизоляции в кирпичном здании могут использоваться самые разные материалы. Когда балка вставляется в стену, её заливают цементным раствором (если толщина кладки два кирпича) либо оставляют свободной, если стена выложена в 2,5 кирпича.

Частные дома в большинстве своём обустраиваются именно деревянными балками. Это довольно прочный материал, вдобавок имеющий демократичную цену. Однако чердак с балками из дерева может быть выполнен только тогда, когда ширина и длина дома составляют не более 10 метров, поскольку более длинные пиломатериалы нигде не выпускаются.

Балка из металла (двутавровая) прочнее деревянной конструкции – она без повреждений способна вынести значительную нагрузку. Оборотной стороной таких преимуществ является большая тяжесть конструкции, что не позволяет использовать её в деревянном жилище. Железобетонные балки, получаемые на основе армированного бетона, который тщательно формовали, применимы только в многоквартирных домах.

Чем утеплить?

Газобетонный дом довольно тёплый – по уровню защиты от замерзания он втрое превосходит сооружения из пустотелых керамических кирпичей сопоставимой толщины. В этом случае желательно использовать дополнительный слой гидроизоляции, поскольку вероятность попадания влаги и повреждения материала ею весьма высока. Утеплять газобетонные постройки можно только после 2-3 месяцев с момента строительства.

Чаще всего их тепловые качества улучшают, используя:

  • пенопласт;
  • экструдированный пенополистирол;
  • минеральную вату;
  • уплотнённые смеси для оштукатуривания.

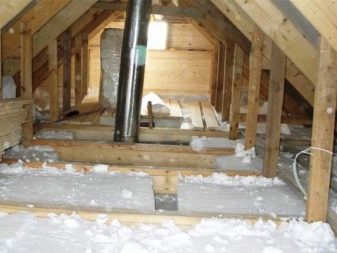

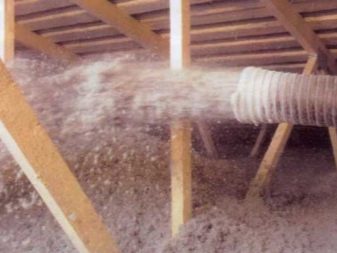

Для чердачного перекрытия также могут использовать керамзит, вермикулит, перлит, стекловату, пенополиуретан и торфяные плиты. Но какой бы материал ни был выбран, следует строго соблюдать штатную технологию.

Последовательность работ

Прежде всего, проводят теплотехнический расчёт. Независимо от его результата нужно будет создать утепляющий слой толщиной 0,3 м. В тех случаях, когда по какой-то причине он будет меньше, придётся смириться с недостаточной теплозащитой. Некоторую часть утеплительного материала кладут в промежутки между балками, а примерно 1/3 его часть ставят сверху – такой подход помогает избежать возникновения мостиков холода, которыми оказываются даже сами по себе балки.

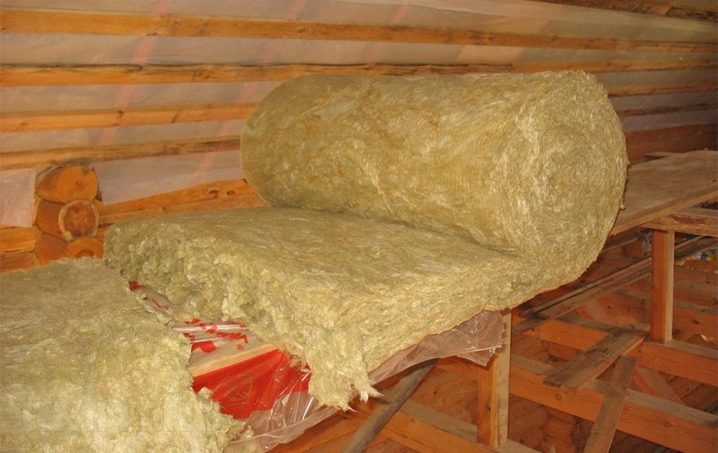

Предположим, избрана какая-то разновидность технической ваты. Достоинства такого продукта не отменяют его недостатка: мелкая взвесь при контакте с кожей и слизистыми оболочками, в том числе при вдыхании, провоцирует раздражение. Поверх деревянного перекрытия лучше ставить плиты, которые размещают в два слоя в шахматном порядке.

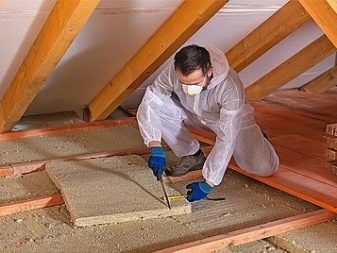

Минеральную вату нужно нарезать ножницами либо ножом, стыковка краёв должна быть плотной, чтобы избежать утечки тепла. Заранее нужно надевать спецодежду: респиратор, перчатки и защитные очки. Гидроизоляция холодного чердака обязательна в том случае, когда стропильная система не защищена от попадания влаги. Но даже если и защищена, подобная мера лишней вряд ли будет.

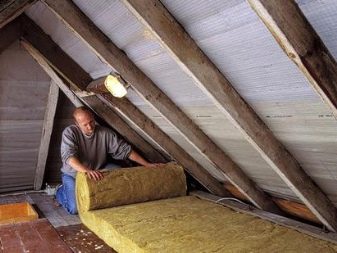

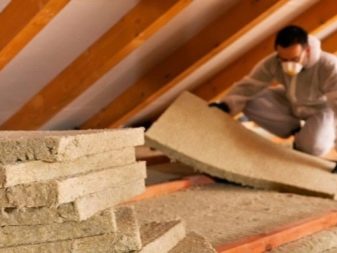

Монтаж теплоизоляции потолка

Устройство утеплительного слоя по деревянным балкам на основе минеральной ваты начинается с укладки пароизоляции. Плёнку размещают в соответствии с технологией, добиваясь перехлёста в 10 см. Каждую выступающую за грань основного блока деталь следует огибать. Точки присоединения плёнки со стеной требуют поднимать материал на 5 см минимум, также при этом учитывается толщина минеральной ваты.

На второй стадии доходит очередь до самого утепляющего материала. Его разрезают строительными ножами, тщательно следя за тем, чтобы вата не продавливалась и не имела щелей, так как оба эти фактора значительно ухудшат её качество. Не следует поднимать вату выше, чем балки. Если приходится создавать очень толстый слой, то основные конструкции наращиваются доборными рейками либо брусом. Сверху над утеплителем размещается ещё один слой пароизоляции, и только затем уже проводится черновая отделка.

Утепление пола

Многие люди, чтобы увеличить жилую площадь в доме, делают чердак вторым этажом. Утепление его пола в таком случае имеет свои особенности.

Последовательность слоёв в деревянном доме следующая:

  • потолок первого этажа;
  • строительная бумага;
  • несущие балки из хорошего бруса;
  • минеральная вата, её кладут в ячейки, образуемые самими балками;
  • очередной пласт бумаги;
  • покрытие пола.

Категорически недопустимо отклоняться от этого списка или нарушать очерёдность пунктов в нём, поскольку это сильно ухудшит защиту от утечки тепла и от проникновения воды. К утеплителю в «пироге» добавляется пара слоёв фанеры – она помогает увеличить защиту от громких звуков. А если вместо минеральной ваты использовать керамзит, то над ним ставят бетонную стяжку сухим способом.

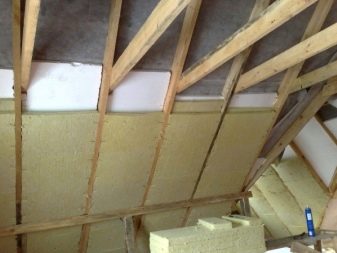

Утеплять пол следует, закладывая материал в ячейки, формируемые стропильной системой. Производители позаботилась о превращении простой технической ваты в плиты, которые намного легче и их удобнее монтировать. Чтобы можно было вдавить плиту прямо в ячейки, её толщина должна составлять минимум 20 см. Профессионалы любят такой способ, но вот любителям лучше отказаться от него, ввиду чрезмерного расхода материала. Оптимальным вариантом оказывается размещение плит под стропила и в промежутках между ними, при необходимости делаются вспомогательные детали каркаса.

Укладка плитных материалов только под сами стропила потребует создания дополнительных обрешёток, поглотив часть объёма мансарды. Потому такое решение допускается только в тех случаях, когда никакие другие меры вовсе не помогают. Если потолок второго этажа расположен под чердаком, а не под самой крышей, повышать теплозащиту перекрытия надо и снизу, и сверху.

Чтобы утепление пола второго этажа дало оптимальный результат, нужно работать не только над ним. Даже стены требуется подготовить: закрыть щели паклей, пропитать антисептиками. Только при таком условии можно гарантировать, что при любых изменениях во внешней среде во всех частях дома будет тепло.

Затем потребуется:

  • закрепить горизонтальные рейки для вентиляционной системы;
  • смонтировать мембрану, повышающую защиту от пара;

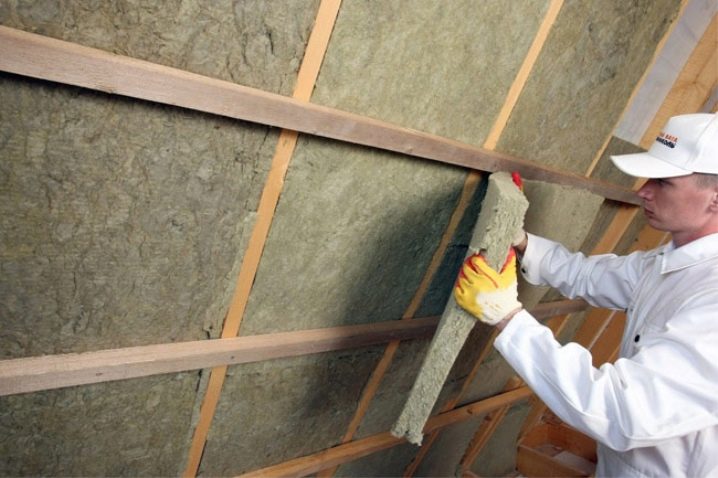

  • установить вертикальные стойки, которые затем позволят закрепить плиты;
  • поместить утеплитель в промежутках стоек, выполненных из бруса либо алюминиевых профилей;
  • закрепить второй пароизоляционный слой;
  • отделать поверхность вагонкой, гипсокартонными листами, ДСП или иным покрытием.

Советы и рекомендации

Повысить защиту верхней части дома от потери тепла можно не только за счёт теплоизоляционных материалов. Очень важным фактором оказывается обустройство хорошей вентиляции. Суммарная площадь отверстий для неё должна равняться 0,5% от общей поверхности перекрытия. Рекомендуется отдавать предпочтение негорючим утеплителям – особенно это важно в деревянных домах.

От пенопласта и пенополистирола лучше отказаться вовсе, поскольку он легко загорается, привлекает внимание мышей и насекомых, также слой пенопласта не подлежит разборке.

Именно поэтому даже великолепные теплозащитные качества этого материала не позволяют считать его приемлемым решением.

Дополнительно следует учесть:

  • должны быть трапы для облегчения доступа к разным местам, их создают из досок;
  • все деревянные детали, с которыми утепляющий материал будет контактировать, нужно пропитывать фунгицидами и гидрофобными составами;
  • используя фольгированный утеплитель, класть его необходимо блестящей стороной вниз.

О том, как правильно выполнить утепление чердачного перекрытия, вы можете узнать из видео ниже.

Чердачное перекрытие по деревянным балкам: устройство и монтаж

Первичной задачей перед началом внутренних работ, после возведения кровли, является чердачное перекрытие по деревянным балкам. Оно должно содержать внутренний слой утеплителя, гидроизоляции и внешние слои потолочного либо напольного покрытия. Виды и характеристики материалов для перекрытия, а также, технологические особенности и нюансы этого процесса мы рассмотрим в данной статье. И начнем мы с некоторых важных подготовительных моментов. Для начала предлагаем ознакомиться с видеороликом:

Каким должно быть чердачное перекрытие?

Перекрытие чердака или мансарды должно выполнять четыре важных функции:

  1. Устойчивость к нагрузкам от 150 до 300 кг/м2. Учитываются внешние нагрузки, вес кровли и внутренние нагрузки (люди, мебель, перегородки, техника и пр.). Расчет зависит от эксплуатации чердака. Если помещение нежилое, то можно рассчитывать на минимальные нагрузки, для мансарды перекрытие должно выдерживать в среднем 250 кг/м2, а для жилого этажа – не менее 300 кг/м2.
  2. Изоляция шума. Хорошая шумоизоляция минимизирует звуки дождя, града, ветра и ваши шаги, если вы решите посетить чердачное помещение.
  3. Сохранность тепла, которое всегда устремляется вверх и теряется при плохой теплоизоляции перекрытий. Поэтому еще один важный нюанс при обустройстве перекрытия чердака – выбор качественного теплоизоляционного материала.
  4. Изоляция от влаги и пара, препятствие накапливанию конденсата, развитию микроорганизмов, насекомых, плесени и гнили в слоях перекрытия.

Как определить устойчивость к нагрузкам:

Начиная крыть чердак по деревянным балкам, мы должны быть уверены в качественной основе, то есть, надежности самих балок перекрытия.

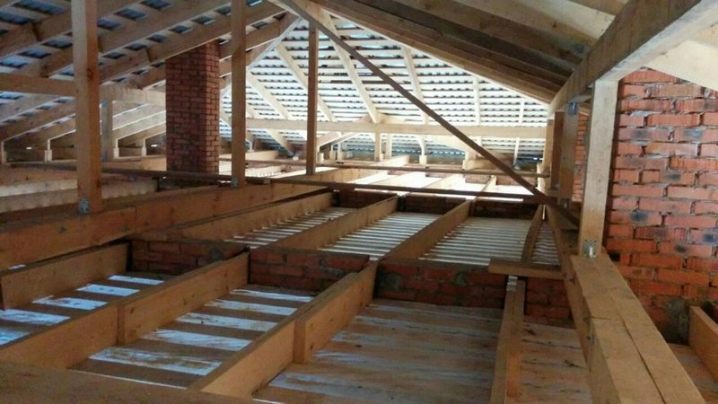

Несколько слов о балках перекрытия

I. Не экономьте на дереве

Для балок лучше выбирать бруски из качественного дерева сечением от 100х150 мм и более. Такой материал сделает перекрытие прочным, устойчивым к прогибам, нагрузкам и износу. Можно ли использовать доски с меньшим сечением? Можно, но тогда необходимо дополнительно укреплять перекрытие поперечными брусками — распорками, которые монтируются между балками в шахматном порядке. Это поможет избежать деформации досок. Также вы можете дополнительно усилить чердачное перекрытие двойной обрешеткой.

II. Дерево должно быть сухим

Важно, чтобы влажность древесины балок не превышала 20%, иначе после усушки конструкция может деформироваться и привести чердак в аварийное состояние. Качественная антисептическая и противопожарная обработка древесины обязательна!

III. Оптимальный шаг балок перекрытия

Оптимальная частота (шаг) балок перекрытия для прочности пола – около 60 см. Меньше расстояние делать нет смысла, так как нужно предусмотреть чердачный люк, через который вы сможете подниматься в помещение. Если это мансарда, то расстояние между балками увеличивают до 100-120 см. В этом случае стоит подумать об использовании балок из металла, которые имеют большую несущую прочность или усилении балок поперечными связями.

IV. Не забывайте о расстоянии

Не стоит также забывать о том, что максимальное расстояние между несущими стенами, на которые опираются балки – не более 4,5 м.

Краткая инструкция по установке балок чердачного перекрытия

Балки углубляются в несущие стены на 200 мм. Так как дерево соприкасается с бетоном, кирпичом, блоками и пр., края балок требуют более тщательной антисептической обработки и гидроизоляции.

Шаг 1: В кирпичной кладке сделайте монолитную ленту фундамента под укладку балок перекрытия. Это поможет надежно закрепить бруски к основанию. На основу уложите гидроизоляционное полотно.

Шаг 2: Сделайте разметку для балок, согласно проекту дома. Первым нужно установить центральный брус. Он может иметь большее сечение и служить для установки вертикальных стоек под коньковый брус.

Чтобы сократить расход теплоизоляции, соотнесите размер материала с шагом брусков перекрытия заранее. Так вы минимизируете обрезки и сделаете слой изоляции цельным, а значит, более качественным.

Шаг 3: Края балок обработайте антисептиком для древесины и оберните гидроизоляционной пленкой. Можно окунуть концы балок в битумную мастику и уложить их на слой рубероида.

Шаг 4: Выкладывайте брусья на несущие перекрытия по разметкам. С обеих сторон балки закрепите усиленными стальными уголками.

Что нужно для работы с чердачным перекрытием?

После того, как несущие балки установлены, можно приступать к перекрытию чердака. Для этого следует подготовить материалы для формирования чернового настила (доски, плиты ДСП и пр.), гидро- и теплоизоляцию (мембраны, утеплитель, пена и пр.), и материалы для отделки (вагонка, гипсокартон и пр.). Вам также пригодятся стандартные столярные инструменты, рулетка, дрели, шуруповерт, электролобзик, саморезы, гвозди, скобы, уголки, металлические пластины и прочие закрепляющие элементы.

Этапы монтажа чердачного перекрытия по деревянным балкам

Для начала небольшие иллюстрации процесса:

I. Установка потолочной обрешетки (черновой потолок)

Первое, что необходимо создать для чердачного перекрытия по балкам – это нижняя подложка. Она и станет главной опорой для укладки изоляции и утеплителя в плоскость балок перекрытия.
Для нижнего настила подойдут листы плотной фанеры или часто уложенные необрезные доски. Материал прикладываем к потолку изнутри дома и фиксируем саморезами по дереву. Крепление должно быть надежным, поскольку даже самые легкие утеплители создают достаточно сильное давление на основу. Специалисты рекомендуют набивать на лаги обрешетку снизу, а затем, крепить потолочные листы или доски.

II. Укладка пароизоляционной пленки

Чтобы защитить слои утеплителя от конденсата и пара, поднимающего вверх из жилого помещения, сверху на балки и потолочную основу необходимо уложить качественную пароизоляционную мембрану. Нахлест частей пленки друг на друга должен быть не менее 20 см. Отметим, что есть два варианта укладки паронепроницаемой мембраны – перед монтажом основы под утеплитель снизу на балки перекрытия или сверху на балки и основу с чердачного помещения. Оба варианта используются довольно часто, и качество такой изоляции зависит от выбранного материала.

Пароизоляция выполняет и дополнительную функцию – защита потолка от строительного мусора после укладки теплоизоляции. Некоторые материалы, например, минеральная вата, могут крошиться и осыпаться с потолка нижней комнаты. Паронепроницаемая мембрана не пропустит мелкие частицы ваты или любого другого утеплителя.

III. Настил утеплителя, он же – звукоизоляция

Первым делом нужно определить вид материала и толщину его слоя для чердака. Если кровля не утеплена, то оптимальным будет толщина утеплителя перекрытия — от 20 см, что как раз совпадает с высотой балочного пространства. В условиях сурового климата (Урал, Сибирь и другие холодные регионы России) утепление можно сделать двойным или даже тройным. Для этого первый слой кладется в плоскость балок, затем на балки набивается высокая обрешетка и укладывается следующий слой теплоизоляции.

Что выбрать для утепления чердака?

Как утеплить чердачное перекрытие по деревянным балкам? Тяжелые насыпные утеплители (шлак, керамзит и пр.) не подходят для чердачного перекрытия по балкам из дерева, так как чрезмерно утяжеляют конструкцию. Приведем самые популярные варианты утепления и защиты от шума чердачного перекрытия:

  • Минеральная вата – универсальное экономное утепление и качественная изоляция от шума. Этот материал выпускается в удобных брикетах и легко укладывается в межлаговое пространство. Минвата обладает высокими экологическими характеристиками и защищает жилые помещения от грызунов.
  • Эковата – насыпной утеплитель с отличными характеристиками. Эковата обладает пожаростойкостью, низкой теплопроводностью и антимикробным действием. Наполнитель изготовлен из чистой целлюлозы, поэтому имеет 100% экологичность и гиппоаллергенность. Эковата отпускается в мешках и насыпается на произоляцию в межбалочное пространство.
  • Стекловата – самый экономный вариант из волокнистых утеплителей. Функции этого вида утеплителя аналогичны минеральной вате. Минусом этого материала является стеклянная пыль, которая может нанести вред здоровью человека.
  • Пенопласт – дешевый и простой утеплитель для чердака. Легко монтируется между балок и хорошо держит тепло. Однако технология его производства не гарантирует высокой прочности и качества этого утеплителя. Маленькая трещина в блоке приводит к потере утепляющих функций.
  • Экструдированный пенополистирол (пеноплекс) – новый качественный потомок пенопласта. Он лишен практически всех недостатков предшественника, включая горючесть и механическую неустойчивость. Работать с пеноплексом удобно и быстро, материал производится в форме пластов, которые легко ложатся между балками.

Утеплитель должен плотно прилегать к балкам и подложке, а также, плотно стыковаться между собой. Для предупреждения мостиков холода, стыки и щели можно обработать полиуретановой пеной.

IV. Гидроизоляция

На утеплитель нужно уложить качественную влагозащитную мембрану. Есть мнение, что этот пункт не обязателен, если чердак не планируется использовать, как жило помещение. Но специалисты советуют не пренебрегать защитой изоляционного материала от лишней влаги, чтобы избежать плесени, грибка и гнили на чердаке. Мембрана укладывается на слой шумо- и теплоизоляции. Нахлест краев полотна – 200 мм.

V. Настил пола

Верхняя обшивка пола – заключительный этап перекрытия чердака по деревянным балкам. В качестве материала обшивки можно выбрать доску, плиты ДСП или другое подобное напольное покрытие. Если чердак вы не планируете эксплуатировать, то на гидроизоляцию можно выложить обрешетку и не настилать пол. Важно обеспечить чердаку надлежащую вентиляцию через коньковые зазоры и окошки.

Подведем итоги. Чердачное перекрытие – спектр работ, вполне доступный даже для начинающих строителей. Следуйте нашим советам на каждом этапе работы, и у вас получится качественное перекрытие чердака своими руками.

Чердачное перекрытие по деревянным балкам: устройство, конструкция

Чердак это техническая зона завершающая строение. Чердак - техническое помещение, оно редко используется как жилое пространство, здесь может размещаться оборудование необходимое для обеспечения жизнедеятельности дома, прокладываться инженерные сети. Разница температур в жилой зоне и технической должна составлять 3°-4° не более. Поэтому техническое помещение требует утепления.

чердачное помещение (техническое)

Конструкция чердака с перекрытием

Строительство мансарды, которая, безусловно, расширяет жилую площадь, обходится значительно дороже, требует определённых знаний, времени и трудозатрат. Устройство холодного чердачного перекрытия в разы дешевле и проще.

Устройство чердачного перекрытия по деревянным балкам представляет собой слоеный пирог:

  • дощатый щит или накат;
  • пароизоляция;
  • вентиляционный зазор;
  • утеплитель;
  • вентиляционный зазор;
  • пароизоляция;
  • пол.

пример слоя чердачного перекрытия

Вентиляция осуществляется через фронтоны или скаты крыши. Делают также слуховые окна, располагая и на противоположных скатах, чтобы воздух проникал во все уголки помещения.

Слуховые окна элемент сложный для монтажа, но полезный. Они могут иметь разную форму треугольную, овальную, располагают их на высоте 1 метра от пола, оборудуют решетками, жалюзи. Через них удобно выходить на крышу для её осмотра, обслуживания, проверки дымохода, антенны и прочего.

пример слухового окна на крыше

Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

  • максимальное покрытие 4, 5 м между опорами;
  • малый вес, нагрузка на здание, экономия на фундаменте;
  • простота установки, без использования подъемной техники, крана;
  • доступность дерева как недорогого материала;
  • скорость в работе, возможность установить чердачное перекрытие за день, два;
  • возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

балки для чердачного перекрытия

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

расчет количества деревянных балок

Монтаж деревянных балок чердачного перекрытия

Устройство чердачного перекрытия осуществляется в несколько этапов, каждый из которых определяет качество и надёжность конструкции. Алгоритм работы выглядит так:

1. Подготовка. Отрезается нужная длина, древесина обрабатывается специальным составом, защищающим от гниения, набухания и прочих неприятностей, края балки оборачиваются рубероидом, затем готовый элемент поднимается наверх.

2. Укладка двумя способами:

  • без выступа за наружные стены;
  • с выпуском за наружные стены.

Необходимо положить по длине на нужном расстоянии по отношению к прочим элементам конструкции, при любом способе укладки учитывается:

  • максимальная ширина пролёта не должна превышать 4, 5 метра;
  • брус укладывается на торцы стен, в некоторых случаях используют мауэрлат - это толстый брус, закрепленный с помощью толстых гвоздей или стальных шпилек в стены по периметру;
  • под каждый балочный слой укладывается рубероид для обеспечения гидроизоляции;
  • шаг деревянных балок выбирается от размеров теплоизоляционного материала.

укладка деревянных балок3. Чердачное перекрытие по деревянным балкам осуществляется с учетом устроения наката, который представляет собой покрытие из досок, плит. Между верхним и нижним накатом укладывается гидроизоляция, пароизоляция, утеплитель. Нижний настил перекрытия делается на опорах к которым крепятся доски, но лучше использовать плиты, листы фанеры толщиной 15-20мм. Крепления осуществляются саморезами с шагом в 10-15мм, чтобы надёжно держались теплоизолирующие материалы.

Для того чтобы смонтировать наиболее прочную конструкцию нужно на низ каждой балки набить деревянные бруски 50х50мм, они образуют выступ, на который кладутся доски или листы. Закрепить накат нужно к брускам также саморезами. Преимущества такой конструкции в исключительной надёжности, недостатки – проявятся в отделке потолков, на которых эти бруски придется заделывать, скрывать. Монтировать такую конструкцию следует в том случае, если планируется активное использование чердака.

Видео по теме:

4. Конечным этапом монтажа чердачного перекрытия по деревянным балкам является устройство пола, для чего сверху нашиваются доски, выполняющие роль чернового пола. Для чистового пола используется плотно уложенная шпунтованная доска.

Черный пол монтируется на всё те же бруски, сверху. Но прежде чем приступать к последнему этапу следует сделать:

  • укладку пароизоляции мембранного типа;
  • теплоизоляцию;
  • ещё слой мембранного полотна.

Готовая конструкция является важным элементом перекрытия крыши и всего строения.

этапы монтажа чердачного перекрытия

Значение пароизоляции и способы её монтажа

Пароизоляция чердачного перекрытия обеспечивает сохранность деревянного перекрытия. Она продлевает срок эксплуатации кровли, способствует созданию оптимального микроклимата в жилых помещениях, забирая излишнюю влагу, и препятствует потери тепла. Выбирать материал для пароизоляции следует тщательно, без намерений сэкономить.

Пароизоляционный материал имеет разную структуру сторон. С одной стороны шероховатая поверхность впитывающая влагу, другая сторона с плёнкой препятствует проникновению влаги в теплоизоляционный слой.

пароизоляционный материал для чердака

Пароизоляция укладывается как уже понятно, между потолком и утеплителем в чердачные перекрытия. Используются материалы:

  • полиэтилен;
  • полипропилен.

Армированные специальной сеткой полотна могут иметь перфорацию. Можно использовать и не перфорированную плёнку, оставляя при укладке зазоры. Армированная плёнка имеет металлизированную поверхность. Стелется плёнка вниз металлизированной поверхностью, чтобы отражать потери тепла.

Слой, состоящий из волокон, впитывает влагу, испаряя её затем естественным путём. Материалы отличаются прочностью, стойкостью к ультрафиолетовым лучам.

Существуют также другие пароизоляционные материалы, которые можно использовать, обустраивая перекрытие чердака по деревянным балкам, пароизоляцией. Это лаки и мастики, асфальтовые, битумные, битумно-кукерсольные. Сегодня такие материалы редко используют, предпочитая нетканые полотна синтетического происхождения. Это так называемые «дышащие мембраны», способные пропускать влагу, воздух, многослойные, однослойные, оснащённые алюминиевой фольгой.

Материал кладут с нахлестом на стену на 20см, крепят степлером, шероховатой стороной вниз.

Видео по теме:

Утепление чердачного перекрытия

Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:

  • стоимость;
  • доступность;
  • легкость монтажа;
  • климатические условия;
  • экологичность;
  • противопожарная безопасность.

Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.

утепление чердачного перекрытия

На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:

  1. Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
  2. Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
  3. Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
  4. Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
  5. Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
  6. Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
  7. Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
  8. Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
  9. Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
  10. Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.

 утеплители для чердачного перекрытия

Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.

Гидроизоляция чердака

После того, как межэтажный пирог готов, смонтирован пол, следует подумать о гидроизоляции холодного помещения чердака. Некоторые советуют вовсе отказаться от неё, но всё же, проложить слой гидроизоляционного материала под кровлю не помешает. Чтобы не было протечек, конденсата следует устанавливать диффузионные мембраны. Не будет попадания снега, дождя, которые значительно снижают теплоизоляционные свойства чердака. Особенно нужна гидроизоляция, если в качестве кровельного материала используют профнастил.

Посмотрите еще статьи:

Утепление чердачного перекрытия по деревянным балкам: материалы и поэтапный монтаж

Межэтажные и чердачные перекрытия на деревянных балках обходятся на порядок дешевле железобетонных плит, поэтому их монтируют чаще. Если чердак холодный, то потолок утепляется обязательно.

Утепление чердачных перекрытий по деревянным балкам не требует высокой квалификации и может быть выполнено своими руками

Дальше мы разберемся, чем и как утеплить чердачное перекрытие, а главное, я расскажу о грубых ошибках при выборе материала и проведении работ.

Какие материалы предлагает рынок

Сама технология утепления несложная, гораздо важнее грамотный выбор материала, поэтому сначала мы поговорим о том, чем утеплить чердачное перекрытие в частном доме.

Ватные утеплители

Утепление перекрытия разного рода ватой считается одним из лучших способов обустройства. Данный теплоизоляционный материал может иметь разную плотность, главным достоинством ваты считается ее паропроницаемость.

При выборе минеральной ваты лучше отдать предпочтение плотным плитам



  • Минеральная вата может делаться из волокон базальта или доменного шлака. Теплоизоляционные характеристики у обоих вариантов примерно одинаковые, плюс этот материал не горит, но базальтовая вата лучше с экологической точки зрения, а у шлаковаты более доступная цена.

Совет! На рынке минеральная вата представлена плотными плитами и мягкими матами, для перекрытия из балок лучше брать плиты, потому как мягкие маты со временем теряют объем (слеживаются).

  • Стекловата. Как видно из названия материал делается из стекловолокна. Стекловата существенно дешевле минерального аналога, она также не горит, но имеет свойство терять объем. Брать самые дешевые модели не стоит, так как от них много вредной стеклянной пыли. Оптимальным вариантом будет «Изовер».
Стекловата от торговой марки Isover отличается высоким качеством



  • Эковата появилась на рынке относительно недавно. Она представляет собой рассыпчатую массу из целюлозно-бумажных волокон. Материал не горит, но может тлеть. В стены и кровельный пирог эковата задувается специальной аппаратурой, а утепление перекрытий можно выполнять вручную, масса просто засыпается между балками.
Несмотря на присутствие в составе эковаты антипиренов, материал относится к условно пожароопасным

Сыпучие утеплители

Для утепления чердачного помещения используются керамзит, перлит и вермикулит. Материалы не горят, имеют низкую теплопроводность и доступную цену, но по сравнению с ватными моделями толщина теплоизоляционного слоя здесь должна быть в 2 раза больше.

Существенным плюсом считается механическая прочность сыпучих утеплителей:

  • Керамзит. Материал получают в результате обжига глины. Керамзит представляет собой прочные, пористые, округлые цилиндры разного размера и формы, он может набирать влагу, но в отличие от ваты шарики не теряют объем и быстро сохнут.
  • Перлит и вермикулит — это обожженные вулканические породы. Они стоят чуть дороже керамзита, но зато материалы меньше набирают влагу, хотя на сухом чердаке данная характеристика большого значения не имеет.
Хотя керамзит относят к бюджетным материалам качество у этого утеплителя достаточно высокое

Полистирол

В этой нише у нас пенопласт и экструдированный пенополистирол. Такие плиты делаются из одного и того же материала (полистирол), только по разным технологиям.

  • С одной стороны эти материалы не боятся влаги, водопоглощение у них стремится к нулю.
  • С другой стороны, как пенопласт, так и экструдированный пенополистирол (ЭППС) не пропускают пар, точнее пенопласт имеет какой-то мизерный процент паропроницаемости, а ЭППС считается абсолютным гидроизолятором.

Для утепления железобетонных плит перекрытия эти материалы подходят отлично, по экструдированному пенополистиролу даже стяжку можно заливать, а вот утеплять деревянное перекрытие по балкам такими плитами категорически нельзя.

Экструдированный пенополистирол может использоваться только для утепления железобетонных плит перекрытия



Если вы уложите в пирог перекрытия холодного чердака гидроизолятор, то через пару лет дерево начнет гнить. Все дело в том, что пар, запертый снизу, будет впитываться в древесину, что приведет к появлению колоний грибка и плесени.

Некоторые мастера рекомендуют монтировать под ЭППС принудительную вентиляцию, но как показала практика, такой подход не решает проблему.

С активной вентиляцией дерево будет гнить меньше, но оно все равно будет гнить, вы лишь немного продлите срок службы балок, а итог будет тем же.

Ниже на видео в этой статье показано, что бывает при утеплении балочного перекрытия ЭППС.

Как утеплить перекрытие по балкам

Итак, мы выяснили, что теплоизоляция перекрытия чердака по балкам может выполняться любым видом ваты или насыпными утеплителями.

Общая технология обустройства во всех этих случаях одинаковая, отличается только толщина материала:

  • Минераловатные плиты должны иметь толщину от 100 мм.
  • Мягкие ватные маты укладываются толщиной от 150 мм.
  • Насыпные утеплители должны иметь толщину от 200 мм.

Если допустить, что снизу у нас уже подшит черновой пол, то технология утепления будет состоять из 4 этапов.

Общая схема утепления чердачного перекрытия по деревянным балкам



  1. Первым укладывается нижний слой пароизоляции. На схеме сверху этот слой подшит под черновым потолком, но так делают редко, обычно мембрану оборачивают вокруг балок и застилают на черновой потолок. Полотно крепится стиплером.
  2. Дальше на пароизоляцию между балок засыпается или закладывается утеплитель. От верхнего слоя утеплителя, до края балки должно быть 30 – 50 мм. Этот зазор оставляется для вентиляции.
  3. Сверху на балки укладывается еще один слой пароизоляции. Мембрана должна немного провисать между балками.
  4. По технологии поверх мембраны нужно набить контррейку и уже на нее крепить напольное покрытие чердака. Но на практике контррейку используют не всегда, половая доска часто набивается прямо на балки.
Фото утепления минераловатными плитами по балкам с вентиляционным зазором



Важно! Оба слоя пароизоляции кладутся паропроницаемой стороной вниз. Пар должен свободно проходить из помещения на чердак. Исключение составляет только обустройство потолка бани, там снизу подшивается фольга, которая является гидроизоляцией.

Как утеплить чердачное перекрытие бани

Вывод

Описанная выше технология утепления чердачного перекрытия по балкам считается универсальной и подходит для любого вида утеплителя.

На видео показана пошаговая инструкция обустройства чердачного утепления, вам лишь остается по рекомендациям выбрать подходящий утеплитель.



Утепление чердачного перекрытия по деревянным балкам

Чердачные помещения, каркас которых представлен в виде деревянных ферм, правильно именуются «холодными». Эти объекты не выделяются особой стойкостью по сравнению с железобетонными конструкциями, но у них есть свои достоинства.

В основном они сводятся к большим возможностям использования теплоизоляционных материалов. Классическое чердачное перекрытие по деревянным балкам оснащается утеплителем обыкновенным столярным инструментом, в отличие от железобетона, где необходим специальный инвентарь.

Изоляция чердачного перекрытия, кроме утеплителя, требует монтажа грамотной пароизоляции и вытяжки, препятствующих образованию плесени и грибка. И если правильно соблюдать технологию при установке утепляющего материала, то воздухообмен будет гарантирован.

Варианты утепления перекрытия чердака по деревянным балкам

Конструкция чердака напрямую зависит от параметров постройки и целей, предполагающих использование этого помещения. На подкровельное пространство возлагается роль своеобразной воздушной прослойки, разделяющей теплые обогреваемые помещения от холодной кровли.

При этом пол в чердачном помещении выполняет две задачи:

Изолирующую. На чердаке дома температура воздуха почти не отличается от уличных показателей градусов. В таком случае полы несут изолирующую функцию, тем самым не допуская проникновения холодного воздуха в жилые помещения.

Несущую. В большинстве случаев перекрытие по деревянным балкам между чердачным пространством и верхним этажом дома, так же как и стены, несет в себе несущую функцию. В связи с этим оно должно быть надежным и прочным, так как по нему передвигаются люди, хранится утварь или размещается какого-либо оборудование.

Следовательно, чтобы знать допустимую нагрузку на чердачные перекрытия, необходимо произвести расчет. Затем, основываясь на их результатах, составить проект, из которого будет видно, как грамотно произвести утепление чердачного перекрытия в здании.

Выбор материала для утепления

Техника по утеплению чердака несложная, поскольку материал укладывается непосредственно на пол, в промежуток между подстропильными брусьями и деревянными балками перекрытия. В случае если планируется использовать чердачное помещение как мансарду, то тогда нужно утеплять и кровлю.

Для утепления пола между балками на чердаке применятся несколько видов утеплителей:

  • Минеральная вата.
  • Пенопласт.
  • Пенополистирол.
  • Опилки.
  • Керамзит.
  • Пена.

Рассмотрим каждый утепляющий товар подробнее.

Минераловатный утеплитель

Для того чтобы сберечь тепло, материал нужно разместить между паро и гидроизоляционными пленками. Пароизоляция защищает от влажных масс воздуха, которые образуются в жилых помещениях у потолка, особенно на стыке со стенами. Вторая прослойка предохраняет вату от попадания воды с крыши сквозь микротрещины и прорехи в кровле.

Утепляют чердачное помещение дома чаще всего со стороны пола, нежели – потолка нижнего этажа. Для этого минеральная вата является надежным, недорогим изолирующим материалом с большим сжатием, позволяющим прикрыть поверхность не только пола, но и балок разной формы. Продается такое утепление рулонами или плитами разной толщины.

При этом он обладает следующими достоинствами:

  • Бюджетная стоимость.
  • Простота при монтаже.
  • В таком утеплителе не заводятся грызуны.
  • Высокая пожаробезопасность материала.
  • Возможность изолировать любую неровную поверхность.

В то же время при работе с минеральной ватой необходимо принимать меры защиты: одевать плотную одежду, работать в очках и защитных перчатках, а также желательно использовать респиратор.

Утепление чердака минватой

Утепление чердака минватой

Пенопласт

Утепление чердачного помещения пенопластом является хорошим вариантом преобразования его в мансарду, пригодным для круглогодичного проживания. Такой материал обладает низкой теплопроводностью, так как выпускается в виде вспененных воздушных гранул, запрессованных в плиты.

При монтаже пенопласт должен быть нарезан таким образом, чтобы пластины плотно входили между чердачными перекрытиями. Всякие зазоры и щели становятся «мостиками» для проникновения холода, и тем самым значительно ухудшают качество утепления.

При этом необходимо соблюдать расстояние между плитой пенопласта и гидроизолирующей пленкой не менее 2-3 см. В качестве утеплителя рекомендуется использовать его толщиной 70 мм, а в регионах с суровым климатом – 100 мм.

Внимание! При установке пароизоляционной пленки нужно обратить внимание на то, чтобы она была обращена к утеплителю нужным слоем, согласно инструкции. Иначе будет произведен обратный эффект: весь пар будет направлен к изоляционному материалу.

Утепление крыши изнутри пенопластом

Утепление крыши изнутри пенопластом

Экструдированный пенополистирол

При утеплении потолка жилого помещения по чердачным перекрытиям для многих строителей данный материал считается наилучшим вариантом. Этот утеплитель не вызывает затруднений при монтаже, его можно укладывать под любое перекрытие из балок.

Он также экономит пространство, так как можно обойтись в два-три раза меньшей толщиной, чем при применении той же минеральной ваты. Экструдированный пенополистирол бывает различным по виду, поскольку выпускается он разными производителями. Для утепления чердачных перекрытий плотность такого материала должна составлять около 32-34 кг/м, а его толщина – от 40 до 100 мм.

А также изготовители из пенополистирола выпускают фигурные элементы, которыми выкладываются сложные фрагменты в перекрытии чердака. Этим утеплителем удобно проводить монтаж в два слоя: первый укладывать между чердачными перекрытиями, а второй слой накладывать встык по нижнему ряду, перекрывая и деревянные балки.

Основным минусом такого утеплителя является то, что он – горючий. Для снижения пожароопасности можно укладывать минвату с пенополистиролом, или добавлять антипирин.

Утепление мансарды пенополистиролом

Утепление мансарды пенополистиролом

Керамзит

Керамзит для чердака дома – это традиционный метод теплоизоляции технического этажа. Этот материал насыпают между деревянными перекрытиями толщиной слоя не менее 150 мм. Такая масса является универсальным средством, способным изолировать конструкции полов, а также его можно использовать в качестве теплоизоляции совместно с другими сыпучими материалами.

Внимание! Керамзит достаточно легкий утеплитель, но при нанесении толстого слоя несущая поверхность перекрытия будет нести большую нагрузку.

Теплоизоляцию лучше всего проводить на стадии строительства здания, поскольку без затруднения можно гидроизолировать потолки помещений под чердаком и предусмотреть вытяжку.

Для этого на перекрытие застилают пароизоляционную пленку, чтобы защитить слой керамзита от намокания. Не рекомендуется насыпать его непосредственно на доски пола и по другой причине: во время работы и эксплуатации помещения выделяется много пыли, которая проникает в жилые комнаты.

Слой теплоизоляции из керамзита

Слой теплоизоляции из керамзита

Опилки

Опилки являются продуктом переработки пиломатериала в деревообрабатывающей промышленности. Это самое дешевое утепление для перекрытий чердаков, так как приобрести опил можно на любой лесопилке задаром. Таким образом, опилки и сейчас являются, как вариант, надежным теплоизолятором в чердачных помещениях.

На заметку! Опилки имеют органическое происхождение, следовательно, они совершенно безвредны для здоровья человека. Издавна на Руси, в качестве утеплителя на чердаках применяется опил, смешанный с глиной.

Опилки обладают следующими достоинствами:

  1. Низкая стоимость теплоизоляции. Наверное, популярность такого утеплителя кроется именно из-за этого фактора: его себестоимость практически равняется расходу при транспортировке.
  2. Безопасность для здоровья человека. Древесные стружки и опилки не вызывают раздражения на коже, аллергии, отравлений, чего нельзя с полной уверенностью сказать о современных утеплителях.
  3. Низкий коэффициент теплопроводности. В отличие от древесины стружки обладают пористой структурой, поэтому у них заниженная проводимость тепла.
  4. Простой монтаж. Для формирования теплоизолирующего слоя в перекрытиях чердака не требуется каких то особых навыков. Нужно лишь смешать опилки с глиной или известью, а затем насыпать в пространство между чердачными перекрытиями.

Единственным существенным недостатком является пожароопасность материала, несмотря на смесь с другими негорючими веществами.

Теплоизоляция из опила

Теплоизоляция из опила

Пена

В последнее время для утепления чердачного перекрытия востребованными стали два вида изоляционного материала: задувная вата и эковата. Последний материал состоит на 80% из волокон целлюлозы, производящейся из макулатуры, а 20% – из добавок, в качестве которых выступают противопожарные и антисептические компоненты.

У такого материала низкая теплопроводность, он очень легкий, и похож на обычную монтажную пену. Оба вида утеплителя обычно напыляют на доски между деревянных балок, но иногда эковата применяется гранулами в рассыпчатом состоянии. В таком случае эта смесь, как вариант, просто насыпается между балками перекрытий и уплотняется.

Пена – утеплитель для чердака

Пена – утеплитель для чердака

Пароизоляция

Пароизоляционная пленка предохраняет деревянные перекрытия балок от влаги, образующейся в воздухе жилых помещений. Кроме этого, она предохраняет перекрытия от появления плесени и грибка в теплоизоляционном материале.

Несмотря на то, какое сделано чердачное перекрытие, пароизоляция для пола должна образовывать сплошной ковер, не допускающий проникновения конденсата. Особое внимание нужно уделять на стыках со стенами, где большая вероятность проникновения конденсата. Для этого укрывная пленка накладывается внахлест и края ее склеиваются скотчем.

Пароизоляция под утеплитель

Пароизоляция под утеплитель

Технология утепления

Для правильного нанесения утеплителя следует соблюдать пошаговую инструкцию:

Шаг № 1. Произвести осмотр и при обнаружении дефектов, устранить их. Обработать доски и брус антисептиками и фунгицидами.

Обработка перекрытий чердака антисептиками

Обработка перекрытий чердака антисептиками

Шаг № 2. Выложить пароизоляционный материал, все просветы заклеить монтажной лентой.

Пароизоляция чердака

Пароизоляция чердака

Шаг № 3. В проемы деревянных перекрытий на полу выложить (насыпать) утеплитель.

Укладка утеплителя в проемы

Укладка утеплителя в проемы

Шаг № 4. Особое внимание уделить стыкам между плитами изоляционного материала. При необходимости нанести утеплитель дополнительно.

Шаг № 5. С напуском уложить гидроизоляционную пленку, стыки скрепить монтажной лентой.

Гидроизоляция мансарды

Гидроизоляция мансарды

Шаг № 6. Отдельно установить утеплитель на вентиляционный канал, трубы дымохода в виде базальтовой ваты, перлита, а сверху желательно установить специальный гофр.

Утепление воздуховода на чердаке

Утепление воздуховода на чердаке

Монтаж деревянных балок чердачного перекрытия

Перекрытия чердака призваны отделить жилые комнаты от подкровельного помещения. Они не пропускают холодный воздух, поэтому основной задачей является их теплоизоляция. А также на чердаке часто устанавливается различное оборудование.

В связи с этим, еще одной немаловажной задачей является создание прочной основы, способной выдержать данную нагрузку. Таким образом, от качественного обустройства деревянного перекрытия зависит безопасность людей, их комфортное проживание, а также – долговечность конструкции.

Монтаж перекрытий под утеплитель

Монтаж перекрытий под утеплитель

Чердачное перекрытие по деревянным балкам — нормативы, требования

Согласно требованиям СНиП 31-02 перекрытия для чердака должны выдерживать теплотехнические, статистические, акустические и противопожарные условия. К тому же – быть энергосберегающими, следовательно, на перекрытия должна быть установлена надежная теплоизоляция.

Устанавливая перекрытие для чердака по деревянным балкам, нужно строго поддерживаться всех санитарно-гигиенических требований. При возведении каркаса необходимо соорудить конструкцию, а затем произвести утепление чердачного перекрытия. При этом должна сохраняться одинаковая температура между нижней частью чердачного помещения и жилой комнатой. Перепад показателей в градусах по нормативам допускается не более 4˚С.

Для конструктивных элементов чердака должен использоваться сухой, выдержанный брус сечением 100×150 или 200×250 мм, при этом влажность в нем разрешается не более 20-30%. Расстояние между несущими балками зависит от нагрузки, но обычно оно берется с интервалом от 3 до 6 метров. Кроме несущей нагрузки, деревянным перекрытиям необходим предельный запас прочности.

Деревянное перекрытие чердака

Деревянное перекрытие чердака

Нужно иметь в виду, что показателем наименьшей нагрузки на такие несущие балки является 100 кг/кв. м. А срок безаварийной эксплуатации деревянных перекрытий по нормативам составляет 60 лет. Он обусловлен тем, что древесина подвергается поражению от грибка и насекомых, а также изменению прочности балок под воздействием возможного конденсата.

Подробнее о нормативных требованиях по перекрытиям чердака смотрите видео:

Особенно должны быть защищены утепляющим материалом стыки между подстропильными брусьями и стеной, а также несущих балок потолка. При соблюдении всех этих условий дом прослужит вам верой и правдой долгое время.
