Как штробить стены под проводку — Инструменты штробления
Прокладка электропроводки проводится как в квартирах в новых домах, так и в рамках перепланировки, капитального ремонта здания, которое находится в эксплуатации. Для этого применяют различные способы и инструменты. Можно штробить стены под проводку перфоратором или дрелью, использовать болгарку или штроборез. Каждый метод имеет свои особенности, которые мы рассмотрим более подробно.
Требования к штробам
Электрическую проводку лучше всего прокладывать в стене, закрывать штукатуркой и чистовой отделкой. Чтобы выполнить такие работы правильно, следует учитывать нормы СНиП и соблюдать требования, которые предъявляются к таким коммуникациям:
- Составлять схему нужно с минимальным количеством поворотов.
- Штробы следует нарезать параллельно основным элементам конструкции – только по горизонтальным и вертикальным линиям. Отклонение допускается, если работы ведутся на мансарде с параллельно наклонными поверхностями.
- Ширина и глубина борозды должна быть не более 25 мм, провода в нее должны укладываться полностью, не создавая выступающих участков. Если для монтажа предполагается использовать трубки, то можно увеличить параметры. Длина штробы не должна превышать 3 метров.
- Обязательно следует соблюдать отступы. Расстояние от плиты перекрытия должно быть на уровне от 15 до 40 см, от углов, оконных и дверных проемов – 10 см, от газовых труб – от 40 до 50 см.
- Не допускается штробление по горизонтальным швам в несущих стенах, запрещается перерезать арматуру.
Инструмент для выполнения работ
Выбор инструмента для нарезания штроб зависит от материала стен. Для бетона используют перфоратор и угловую шлифмашинку. Для кирпича – штроборез.
Молоток и зубило
Если нужно сделать небольшие канавки в оштукатуренной поверхности, можно использовать ручной инструмент. Такой способ является трудоемким, поэтому применяется при незначительном объеме работ. Для бетонных или кирпичных стен он не подходит.
Работы выполняются в таком порядке:
- по намеченному краю делается выемка;
- поперек борозды прорезается полоса и молотком пробивается канавка на 10 мм.
Штроба с помощью зубила и молотка получается достаточно грубой.

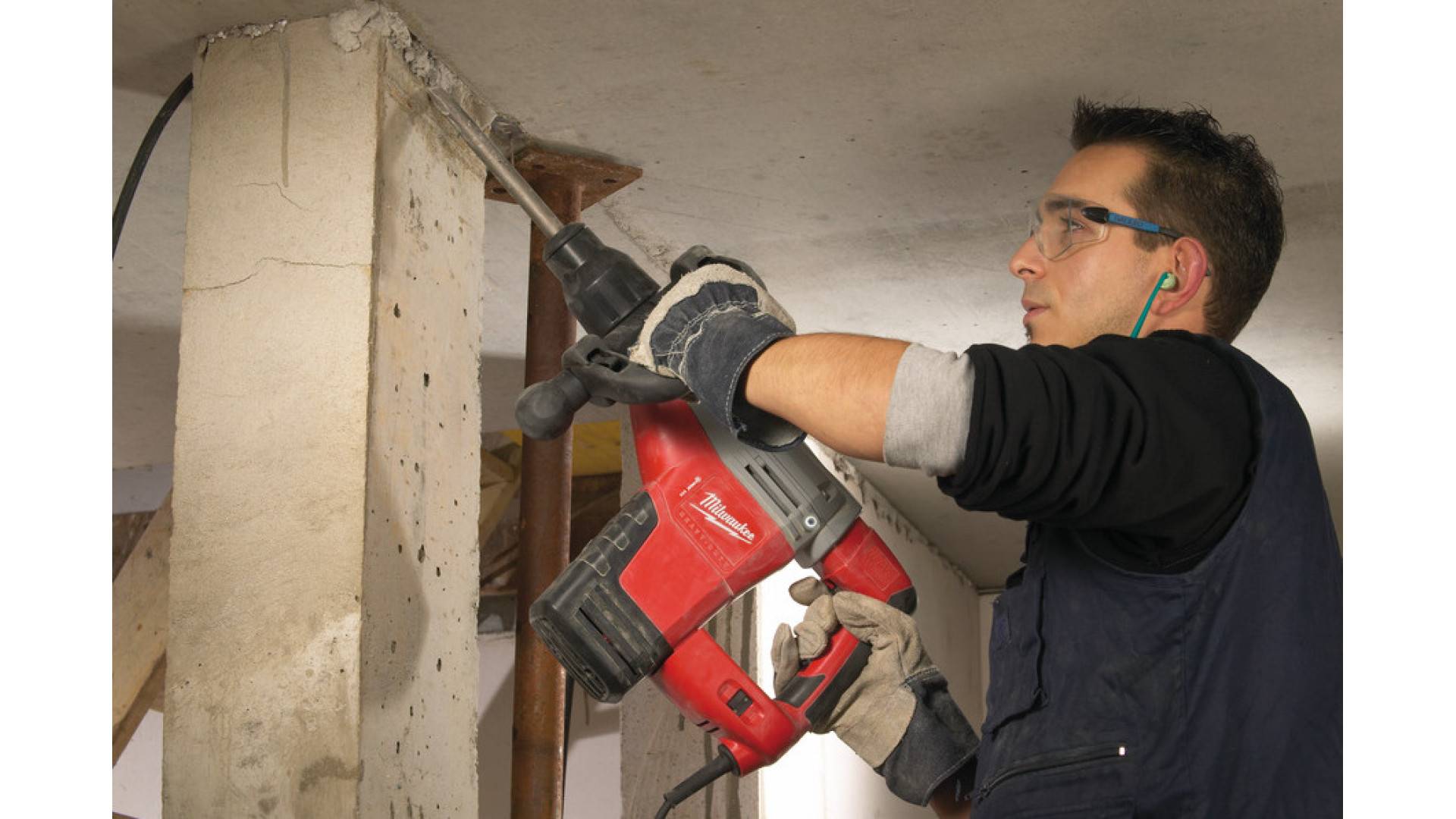

Перфоратор с насадкой
Для нарезки канавок в бетоне применяют перфоратор со сверлом и насадкой «лопатка». С ее помощью можно удобно выдолбить длинное углубление. На участок наносится разметка, вдоль которой делают отверстия с шагом в 1,5 см и глубиной 2,5 см.
С помощью ударного инструмента можно достаточно быстро и точно подготовить канавку под проводку. Но, ее края при этом получаются не очень ровными. Если нужно сделать углубление под монтаж розетки, разметку делают «штыком», а потом дорабатывают «лопаткой».
Болгарка
Сделать точную нарезку в бетонной поверхности можно с помощью болгарки, оснащенной диском с алмазной крошкой. На первом этапе делают разметку – проводят две линии, расстояние между которыми должно равняться ширине канавки.
По линиям производится рез алмазным кругом, материал между ними удаляется перфоратором или ручным инструментом. При таком способе образуется много пыли, для удаления которой следует использовать пылесос.
Штроборез
С помощью профессионального инструмента можно сделать аккуратную и ровную борозду с точным соблюдением нужных параметров. В отличие от болгарки штроборез имеет два круга с абразивным напылением, расстояние между которыми регулируется.
Глубина прохода фиксируется. Также он оснащен специальным приспособлением, которое улавливает пыль и твердые частицы стройматериала. Этот инструмент целесообразно использовать в условиях масштабного строительства, стоимость погонного метра его работы выше по сравнению с другими способами.
Технологии и особенности штробления стен
Несмотря на разные технические характеристики применяемых инструментов, технология штробления практически одинакова во всех случаях. Скорость подготовки борозд зависит от вида стройматериала.
Быстрее всего можно нарезать канавки в штукатурке или пористых блоках, более трудоемкой является прокладка штроб в бетоне и кирпиче.
До начала работы составляется план, на котором отмечают маршрут прокладки кабеля, розетки, светильники, выключатели. Такую же схему переносят на стены.
Маршрут, по которому будет прокладываться кабель, а также все точки сверления проверяют на наличие старой электропроводки. При наличии проводов или металлических элементов план корректируют. После этого выполняют основные работы. На первом этапе делают полости под розетки и распределительные коробки, потом их соединяют бороздами.
Штробление стен с применением разного инструмента имеет особенности, которые следует учитывать:
- кирпич и бетонная структура могут содержать полости и небольшие камни, поэтому использовать угловую шлифмашинку следует аккуратно, чтобы не потерять управление;
- при сверлении дрелью используют сверло с самым большим диаметром, для контроля глубины на нем делают отметку изолентой;
- в плите перекрытия, которая является основанием пола, нарезать штробы нельзя, прокладывать коммуникации возможно в бетонной стяжке;
- для монтажа кондиционера нарезают канавки шириной 6 см, глубиной 5 см, в которые можно уложить кабели, трубки с теплоизоляцией и гофрированной трубки для отвода влаги.
Как штробить бетон своими руками: перфоратор или штроборез? Как правильно провести сделать: Пошаговая инструкция + Видео
Чаще всего о штроблении бетона начинают думать, когда начинают делать ремонт в новом жилье, либо хотят что-то переделать в старом. Бетон относится к прочным материалам, особенно если в нем еще есть арматура, но если вы хотите провести дополнительные розетки, электрические провода или другие трубы, то без этого не обойтись.
Рассмотрим нормы и стандарты, где можно делать штробление, а где категорически запрещено, какие инструменты понадобятся и многое другое.
Если вы запланировали работа, то обязательно составьте схему и не забудьте все сфотографировать, так как в дальнейшем вам это пригодится.
Содержание:
Особенности процесса
Как мы уже сказали, штробление делают для того, что бы проложить электричество, сделать новые розетки или выключатели. Необходимо сделать специальные канавки.
Перед началом работ изучите нормативные документы. Если вы нарушите несущие стены, то можете не только заплатить штраф, но и нанести вред жилью ваших соседей.Нельзя делать горизонтальные каналы в домах из панелей, так как в этом случае повреждаются армирующие материалы. Не разрешается делать штробы в швах, станах граничащих с лестницей, если это затронет перекрытия. Единственным вариантом в этих случаях, является работа по штукатурке.
Штробление стен делают только в горизонтальном и вертикальном направлениях. Ширина и глубина канавки не должна быть более 25 мм. Согласно СНиП 3.05.06-85 необходимо отступить от:
- — газового оборудования – более 40 см,
- — плит перекрытия – до 15 см,
- — окон и дверей – более 10 см.
Процесс работы так же зависит из материала, где необходимо сделать штробу. Например, в штукатурке, это легко можно сделать, используя зубило и молоток. А вот если надо работать с бетоном, то нужны специальные инструменты.
Не забывайте перед работами проводить подготовку. Найдите места, где была проведена старая проводка, это убережет вас от попадания в электричество. Если вы не знаете, нет схемы проводки, то можно использовать индикатор. Снимите старое покрытие со стен (обои, краска, штукатурка). Что бы не запылись весь дом или квартиру. Обязательно повесьте на двери мокрую тряпку или специальную. Строительную пленку.
Материалы и инструменты
В идеале нужно пригласить специалистов, которые сделают все необходимые работы, однако можно все сделать и самостоятельно.
Вам потребуются специальные инструменты. По возможности используйте штробер, при выборе обратите внимание на его мощность. Так же это можно прорезать стену алмазными кругами, но некоторые части все же придётся выбивать руками. Можно просверлить большое количество дыр, но это довольно утомительная работа. Как вы поняли, есть много вариантов, какие инструменты можно использовать.
ВАЖНО: не обязательно покупать дорогостоящие инструменты, можно просто арендовать их.
При проведении работ, для начала узнайте, из чего сделана стена. Это позволит узнать, есть ли арматура и примерно, как и где она расположена, расположение электропроводки, да и выбор инструмента тоже зависит от материала поверхности.
Самым легким будет штробление газобетона или пенобетона. Он пузырчатый, поэтому его проще разрушить, чем монолитную конструкцию. После того, как ваша штроба будет готова, не забудьте покрыть ее небольшим слоем цемента, а так же заделайте лишние выбоины. Тем самым вы обеспечите дополнительную защитную поверхность.
Самым трудным будет штробление железобетона. Работа осложнена тем, что в стене проложена арматура. Здесь необходимо использовать только специально предназначенное оборудование.
При покупке инструментов, обратите внимание на то, что лучше всего сразу приобрести насадки, которые будут полезны на разных поверхностях.
Советы от специалистов
Лучше всего иметь специальный прибор, который показывает расположение электропроводов и арматуры.
Он недорогой, но в этом случае вам не придётся дополнительно покупать насадки для резьбы по металлу. На некоторых инструментах оно предусмотрено уже производителем, но специалисты отмечают, что оно часто дает сбои и лучше купить отдельно.
В интернете вы можете наткнуться на мастеров, которые предлагают выполнять работы инструментами, которые совсем не подходят для такого рода занятия. Они могут рекомендовать снять кожухи, защитные насадки и т.п. Помните, что безопасность очень важна! Что бы не получить травму, прислушивайтесь, только к профессионалам.
Так как процесс очень пыльны, то позаботьтесь о защите кожи и верхних дыхательных путей. Без очком и респиратора лучше не проводить работы.
Старые дедовские методы
Проще всего найти молоток и зубило, они наверняка есть в каждом доме. Делаем предварительную разметку. Используя зубило, делаем углубления. Потом направляем острие поперек и отбиваем верх стены, используя молоток.
Работаем строго по линии, которую наметили.
Углубляемся по всей длине на 2,5 см. Самым большим плюсом считается легкодоступность инструментов. Но минусов гораздо больше: уходит много усилий и времени, контуры углубления неровные. Лучше всего этот вариант подойдет для работ по штукатурке.
Несколько ускорить работу может дрель. Но тут нужно будет каждые 15 мм сверлить отверстия. Полученные контуры, затем нужно зубилом подровнять.
Бетонные конструкции и кирпич тоже можно штробить таким методом, но готовьтесь к тому, что надо выделить гораздо больше времени, да и края будут неровные.
Работы перфоратором
Для перфоратора есть свои особенности: для начала используют широкий, но короткий бур. Делают дырки каждый 1-1,5 см. на ту глубину, которая вам необходима. Когда все отверстия готовы, на перфоратор одевают лопатку, включают режим удара, и соединяют все полученные отверстия.
К плюсам относят то, что при такой работе не так много пыли. Так же перфоратором легко проделает штробу в углах, когда используя болгарку или штроборез это сделать невозможно.
Сама колея получается не ровной как по краям, так и при углублении. Не забывайте и о шуме, который не очень любят жильцы дома.
При наличии специальных насадок, используя перфоратор, можно проделать штробу в кирпичной и даже бетонной стене.
Что бы край был более ровный, можно в дополнение к перфоратору использовать штробление болгаркой. На болгарку оденьте алмазный диск, благодаря ему можно проводить работы с кирпичом и бетоном.
На всю ширину штробы сделайте два надпила, они должны быть параллельно один к другому. Перфоратором углубите канавку, как мы написали выше. Таким образом, вы получите ровные края и хорошую глубину канала.
Недостатки: большое количество пыли, но при наличии промышленного пылесоса это можно исправить. Что бы сразу работать болгаркой и пылесосом, нужен помощник. Чем ближе пылесос к штробе, тем меньше будет пыли. После работ проветрите хорошо комнату.
Штроборез
Считается профессиональным инструментом при создания штроб.
На инструменте закреплено 2 диска, расстояние между дисками можно регулировать. Таким образом, делается сразу 2 надреза. Так же можно регулировать глубину. На штроборезе имеется кожух, который плотно примыкает к стене, а так же присоединен пылесос, то процесс можно считать работой без пыли. Важно при работе, чтобы не стенах не оставалось старых обоев, так как они засоряют под кожухом и забивают пылесос.
Остатки бетона выбирают перфоратором. Этот метод самый дорогой по цене. Чаще всего такие инструменты есть только у профессионалов. Штроборезом можно изготавливать отверстия под трубы в диаметре до 5 см.
Штроба под обоями
Иногда необходимо сделать колею прямо под обоями. Для этого нужно удалить небольшую полосу обоев. Отступаем боле 5 см от будущей колеи, и делаем надрез канцелярским или монтажным ножом. Если нужна горизонтальная штроба, то надрез делаем выше.
Отмачиваем обои, сгибаем и прикрепляем, используя скотч. Получившаяся зона, где будут проходить работы должна быть более 10 см. Используем только перфоратор или штроборез, что бы избежать большого запыления. После проведения работ, закладываем провода, шпаклюем и ждем, когда все высохнет, затем клеим обои на прежнее место. Делайте это очень аккуратно, чтобы не испортить обои. Такие же работы проводят, если необходимо штробление стен под розетки.
Розетки и финишная отделка
Чтобы изготовить отверстие под розетку или выключатель, выполните шаги:
- Просверлите отверстие диаметра 0,8 см в центре. Используя коронку, произведите надпил. Это будет контур нашей розетки или выключателя.
- По контуру просверлите от 8 до 10 небольших отверстий.
- Не прикладывая усилия, сделайте отверстие, используя коронку. При работе не повредите арматуру, это может привести к разрушению стен.
Если розетка будет не высоко от пола, то провода можно спрятать под пол.
Когда все отверстия готовы, очистите все хорошо от пыли. Укладываем кабель, шпаклевкой (гипсом, штукатуркой, алебастровым порошком) заделываем штробу, все тщательно выравниваем. Поверх клеим обои.
Рейтинг
( 1 оценка, среднее 5 из 5 )
0 22 619.
Олег Сомов/ автор статьи
Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
Понравилась статья? Поделиться с друзьями:
Электропроводка гаража на бетонной стене
» Каталог домашней электропроводки» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Должна ли электропроводка гаража быть защищена кабелепроводом? Как установить электропроводку гаража на бетонную стену, Методы установки электропроводки для поверхностной электропроводки. |
| ||||
Электропроводка гаража
Электропроводка Вопрос №1: Должна ли электропроводка гаража быть защищена кабелепроводом?
- Я хочу добавить распределительную коробку и электропроводку к бетонной стене в моем гараже.
- У меня в гараже из бетонной стены выходит трехжильный электрический кабель.
- Я хочу установить распределительную коробку, а также разместить розетку GFI после крана.
- Может ли этот провод просто войти в распределительную коробку без специальной крышки?
- Нужно ли надевать на провод защитный рукав?
История: Эрик, разнорабочий из Линнфилда, Массачусетс.
Электрический вопрос № 2:
Электротехнические нормы для панели заземляющего выключателя для пристроенного гаража.
- Заземление коробки выключателя внутри дома. У меня бетонный пол, а мой выключатель находится на внутренней стене. Как мне заземлить коробку и шину заземления в коробке?
Этот вопрос по электропроводке поступил от Лоуренса из Пи-Ридж, штат Арканзас.
Ответ Дэйва:
Спасибо за вопросы по электрике.
Применение: добавление к существующей цепи в гараже.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный подрядчик или сертифицированный электрик.
Необходимые инструменты: Зависит от точного объема работ. Инструменты электрика, включая ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите существующую цепь, выключите ее, а затем пометьте ее примечанием, прежде чем выполнять какую-либо проводку.
Примечание. Установка дополнительной электропроводки должна осуществляться через местную строительную комиссию, в соответствии с применимыми местными и национальными электротехническими нормами, при наличии разрешения и при наличии необходимых проверок.
- Там, где электрический кабель проходит через стену, над кабелем и в отверстии коробки, такой как 4 квадрата или 4S, следует поместить защитный рукав или пластиковую втулку, которую затем следует прикрепить к стене с помощью бетонных анкеров.
- Затем он будет служить точкой подключения для желаемой проводки для обслуживания вашего GFI.
- Для защиты проводки и соединений необходимо установить защитную крышку.
- Электрический кабелепровод, монтируемый на поверхность, можно затем использовать для расширения цепи для дополнительных электрических устройств.
- ЕМТ, электрические металлические трубки — наиболее популярный метод прокладки поверхностной электропроводки с помощью:
- Утвержденные фитинги для кабелепроводов
- Опорные ремни
- и металлические распределительные коробки в составе сборки
- Металлические распределительные коробки включают 4 квадратных и 5 квадратных (четырехдюймовых и четырехдюймовых и одиннадцати шестнадцатых).
Как установить электропроводку в гараже
Электропроводка в гараже
Подробные фотографии и схемы электропроводки в гараже с Требования к коду для большинства новых или реконструируемых проектов.
- Электрические распределительные коробки
- Выходная проводка GFCI
- Электрические розетки
Электрическое заземление
Перечень электрических правил для заземления с примерами правил электрического заземления для домашней электропроводки.
Для получения дополнительной информации об электрических нормах
Электротехнических нормах
- Коды электропроводки и заземления гаража
- Справочник электрических норм, охватывающий электрическое заземление, розетки GFCI и электропроводку в гараже.
Вам также может быть полезно:
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!Бесконтактный электрический тестерЭто инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку.  Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>Самый быстрый способ проверить неисправность электропроводки!Тестер розетокЭто первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.  style=»clear: left»>Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!Инструмент для зачистки проводов и кусачкиМой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»> | ||
Безопасно избегайте электрических проводов при сверлении бетонных стен
Насколько безопасно сверлить бетонные стены? Если вы выполняете сверление бетона, легко забыть, что может быть небезопасно сверлить отверстие, не зная, что может скрываться за стеной.
Прежде чем вы даже решите, где сверлить, важно выяснить, где сверлить нельзя. Например, знаете ли вы, есть ли какие-либо электрические провода, газовые трубы или водопроводные трубы, проходящие через внутреннюю часть стены, где вы планируете сверлить?
Сверление одной из этих линий обслуживания может иметь ужасные последствия, ремонт которых может быть опасным и дорогостоящим. Знаете ли вы, какие области наиболее важно избегать, и что электрические провода обычно проходят горизонтально над розеткой? Вы также должны знать, насколько глубоко сверлить стену, чтобы не задеть стандартные кабели.
В этой статье мы даем вам несколько указаний о том, где безопасно сверлить бетонные стены и каких мест следует избегать.
Безопасно ли сверлить бетонную стену?
Если вы уверены, что это просто бетон без каких-либо коммуникационных линий, нет проблем. Если нет, то сверление отверстий в бетонной стене может быть полным ударом в темноте, если у вас нет достаточной информации, чтобы избежать случайного сверления электропроводки, сантехники или газовых линий.
Задерживать дыхание и надеяться на лучшее — не лучший подход, поэтому, прежде чем браться за дрель, следуйте некоторым важным рекомендациям:
1). Проверьте свои планы строительства
Проверьте архитектурные чертежи вашего дома, чтобы определить, где на плане появляется область, которую вы планируете пробурить. Это позволит выявить области, где расположены основные линии обслуживания, которые не следует бурить. К любому сверлению вокруг таких мест, как выключатели света, розетки, осветительные приборы и электротехнические изделия, следует подходить с осторожностью.
2). Избегайте труб
Проверьте, нет ли проводов там, где вы планируете сверлить. Использование камеры для осмотра сантехники — лучший способ убедиться, что в этом месте нет труб и безопасно сверлить. Медные трубы очень прочные и шансы их пробить маловероятны. Суть в том, чтобы сначала медленно просверлить очень мелкие отверстия и регулярно останавливаться, чтобы проверить наличие признаков того, что вы, возможно, задеваете трубу.
3). Проверка проводки
Самый точный и безопасный способ проверки скрытых проводов — использование инструмента обхода кабелей.
Еще один способ определить, где провода могут проходить за стеной, — это проследить линию, где они логически проходят горизонтально от ближайших розеток. Таким образом, вы можете оценить, где они могут быть расположены. Хотя вы не можете быть на 100% уверены, что это значительно снизит риск сверления проводов. Большинство электрических проводов проходят горизонтально примерно в двух футах от пола или близко к потолку. Одной из причин этого является ограничение областей беспокойства при бурении.
Другими местами, которых следует избегать, являются места, где провода обычно проходят горизонтально на высоте 6–12 дюймов над розеткой.
4). Использование определителя стоек и датчика напряжения
Имейте в виду, что, хотя провода обычно проходят близко к полу или потолку, существуют также кабели, проходящие по стойкам, которые не всегда прикреплены скобами к самим стойкам.
Вот почему рекомендуется использовать искатель шпилек с датчиком напряжения, чтобы быть абсолютно уверенным, где проходят кабели.
5). Избегайте слишком глубокого сверления
Большинство стандартных кабелей уходят в бетонную стену на глубину не менее одного дюйма, поэтому будьте осторожны, чтобы не сверлить слишком глубоко в подозрительных местах.
Заключительные мысли
Хотя обычно вы можете сказать, где могут быть расположены коммуникации, вы никогда не узнаете точно, что находится в стенах, не заглянув внутрь с помощью какой-либо технологии.
Если вы не уверены в бурении на незнакомой территории и вам нужна профессиональная помощь, свяжитесь со специалистами Vic Sawing & Drilling.
Наши лицензированные специалисты по резке бетона обладают высокой квалификацией в предоставлении безопасных и эффективных услуг по бурению, распиливанию и резке бетона по всей Виктории. У нас есть подходящее оборудование и инструменты для выполнения любого проекта и работы в соответствии с Кодексами практики и стандартами безопасности OH&S.
