Бутовый ленточный фундамент: Ленточный бутовый фундамент что это такое, видео, фото

Содержание

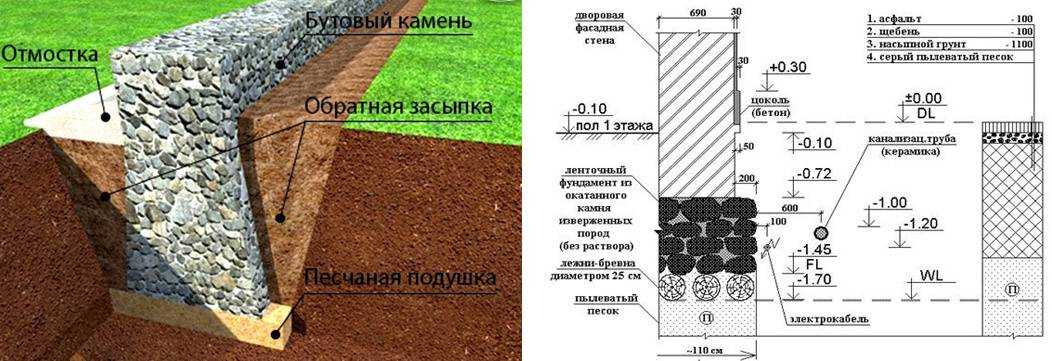

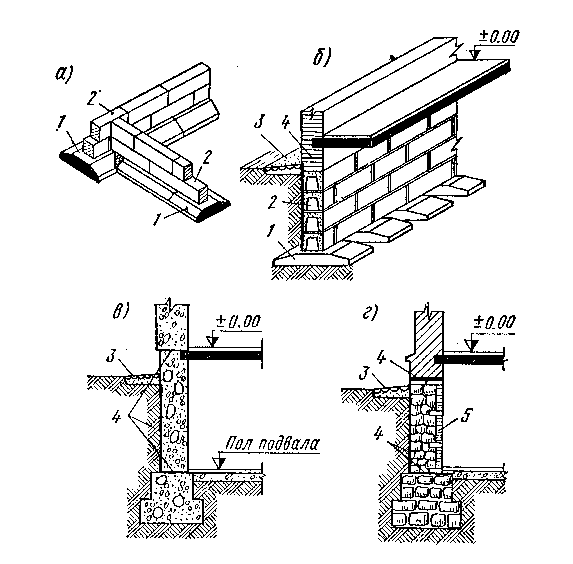

Бутовый ленточный фундамент из камня и его устройство

Для строительства частных зданий малой этажности (1-2 этажа) часто применяют технологию возведения бутового фундамента. Такая основа представляет собой замкнутый контур ленточного типа. То есть конструкция располагается непосредственно под всеми несущими и поперечными стенами в соответствии с проектом дома.

Особенностью такого основания является то, что вместо стального прута для армирования конструкции используется природный камень, в строительстве именуемый бут. Именно прочностные свойства камня позволяют надежно сцеплять раствор на этапе высыхания, что делает основание в итоге монолитным, крепким и надёжным.

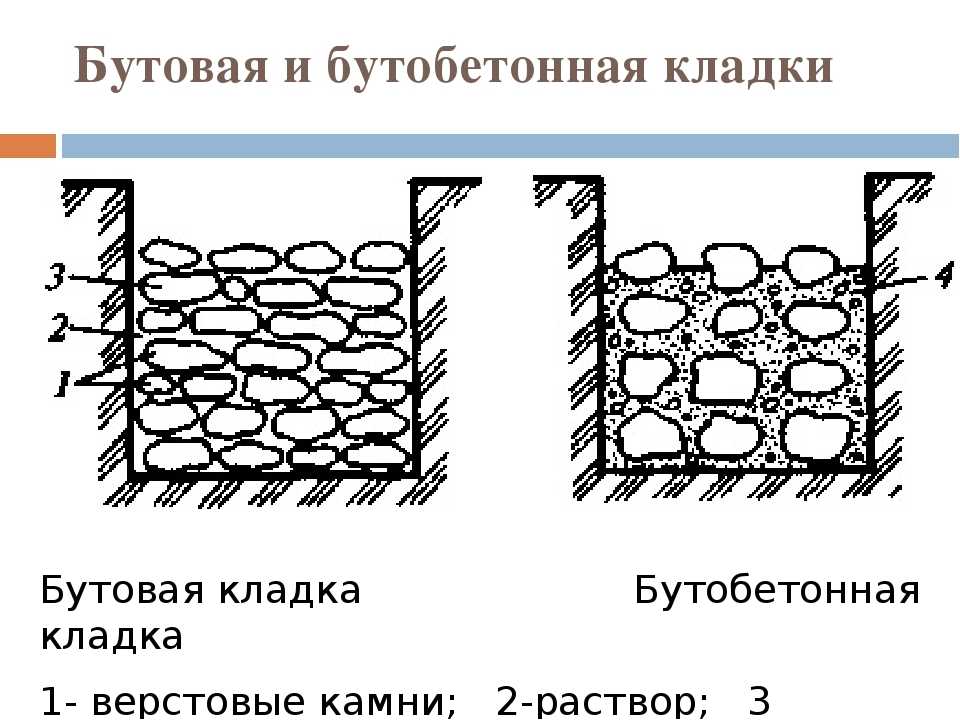

Важно: бутовый контур ленточного типа отличается от бутобетонного основания количеством содержания в нём камня. Так, если для бутобетонного фундамента процентное соотношение раствора и бута равно 50:50, то при возведении бутового основания это соотношение достигает 80:20 или хотя бы 70:30. То есть, производится кладка по типу кирпичной.

Выбор камня
Особенности и преимущества фундамента из бута
Проведение расчетов
Особенности устройства фундамента из бута

Выбор камня

Для строительства прочного и надёжного фундамента из бута необходимо подобрать качественный материал

Для строительства прочного и надёжного фундамента из бута необходимо подобрать качественный материал. Лучше отдавать преимущество скальным породам. К таковым относятся песчаник, ракушечник, известняк, гранит и пр.

Качество камней можно проверить простым простукиванием. Достаточно ударить по камню, и если он издаст звонкий отголосок, значит, прочность и крепость материала высокие. Если же бут отзывается глухим отголоском, его структура нарушена и скоро он просто рассыплется.

Кроме того, качество бута можно определить и по его расколу. Если при колке камня посмотреть в разрез, то для хорошего бута будут характерны ровные и гладкие края без наличия пыли и мелкой зернистости.

Для строительства ленточного основания из бута лучше подбирать материал приблизительно одинаковой величины и плоскогранный. Диаметр камней должен варьироваться от 30 до 50 см и при этом будет лучше, если все они будут иметь слегка рваные края. Это будет способствовать лучшему сцеплению бута с раствором.

Важно: для кладки необходимо использовать только чистый бут без наличия грязи, глины и других материалов на его поверхности. Эти примеси нарушат структуру готового ленточного основания и приведут впоследствии к его разрушению. Так что бут перед монтажом нужно мыть. Кроме того, чтобы усилить адгезию камня и раствора, бут на момент укладки должен быть мокрым.

Строительство подобной каменной конструкции можно проводить только на тех почвах, которые не подвержены сезонному пучению, подмыванию грунтовыми водами, воздействию оползней и чрезмерному движению земляных пластов. Идеальным грунтом для проведения подобных работ является твердая почва с низким расположением грунтовой воды.

Кроме того, желательно еще на этапе проектирования здания грунт с участка под застройку отдать на подробный анализ. Это позволит избежать грубых ошибок на этапе расчета проекта.

Особенности и преимущества фундамента из бута

Ленточное основание для дома, выложенное из бута, отличается целым рядом преимуществ в сравнении с привычным железобетонным фундаментом

Ленточное основание для дома, выложенное из бута, отличается целым рядом преимуществ в сравнении с привычным железобетонным фундаментом. Одними из основных являются:

Надежность и монолитность всей конструкции. Дом, выстроенный на бутовом фундаменте ленточного типа, может простоять до 150 лет и более.
Отличная износостойкость камня. Так, основание ленточного типа из бута не подвержено воздействию ветров, износа в результате природных механических воздействий, разрешению под воздействием ультрафиолета и пр.

Низкая гигроскопичность бута. В результате бутовая конструкция не способна поглощать влагу, что делает такое основание еще более крепким. К сравнению, привычный железобетонный фундамент даже при условии применения вибратора при заливке раствора, представляет собой пористую структуру, которая способна поглощать влагу в сезон дождей или таяния снега. А это, в свою очередь, негативно сказывается на целостности всей конструкции.
Привлекательный внешний вид конструкции, не требующей дополнительной отделки.
Сравнительная экономия на строительных материалах, но при условии, что залежи бута будут располагаться в непосредственной близости к участку под застройку.

Экологичность материала является дополнительным плюсом при возведении такого основания.

Важно: но у бутового фундамента есть и несколько минусов. Во-первых, для его возведения нужно провести кропотливые и точные расчеты. А во-вторых, основание из бута требует большого количества времени на его укладку.

Проведение расчетов

Чтобы стройка не зашла в тупик, нужно подсчитать необходимое количество бутового камня на всю конструкцию

Чтобы стройка не зашла в тупик, нужно подсчитать необходимое количество бутового камня на всю конструкцию. Для этого нужно знать все параметры будущего основания, а именно:

Ширину фундамента;
Его высоту;
Длину конструкции по каждой из сторон.

Теперь необходимо умножить длину на ширину всего фундамента, чтобы вычислить площадь. После того как получили значение, его необходимо разделить на средний диаметр одного бута. К примеру, он будет равен 35 см. Таким образом, выясняем, сколько бута потребуется на выкладку фундамента в соответствии с его площадью на один ряд.

Теперь необходимо вычислить количество камня, необходимо в высоту на 1 м. Для этого за среднюю толщину бута принимаем 15 см. 100:15=7. Приблизительно 7 рядов бутового материала потребуется для выкладки одного метра фундамента в высоту при среднем диаметре бута 35 см.

Осталось вычислить общее количество м3 спроектированного основания. Для этого его площадь умножаем на высоту. Получив значение, умножаем его на 7. Таким образом, имеет количество бута, необходимого для выкладки площади и объема основания.

Если же для строительства фундамента планируется использовать бут различного размера, то можно провести расчеты и по его тоннажу. Так, средний вес камня на 1 м3 составляет 1,8 тонн. Таким образом, вычислив объем вашего фундамента, останется умножить его на 1,8. В результате получится вес материала, необходимый для строительства ленточного бутового контура.

Особенности устройства фундамента из бута

Чтобы бутовый фундамент ленточного типа простоял не один десяток лет, необходимо соблюдать некоторые важные правила

Чтобы бутовый фундамент ленточного типа простоял не один десяток лет, необходимо соблюдать некоторые важные правила:

Глубина копки траншеи должна опускаться ниже уровня промерзания грунта. Такое заглубление конструкции сделает её более прочной и не позволит низким температурам воздействовать на основание контура.
Более продвинутые мастера могут использовать технологию расширения фундамента к низу. То есть, начинать кладку основания можно с большей его ширины и постепенно привести к желаемой.
Монтировать контур из бутового камня нужно исключительно поверх песчаной и хорошо утрамбованной подушки. Кроме того сверху нужно уложить гидроизоляцию из рубероида, а сверху — небольшой слой раствора (примерно 15 см).
Хоть природный камень и не подвержен воздействию влаги, все же в грунте лучше устроить гидроизоляцию для стенок основания. Для этих целей используют рубероид и мастику.
Если стенки траншеи под фундамент осыпаются, то лучше сделать опалубку перед началом монтажа. Иначе попавший в раствор грунт способен полностью нарушить всю конструкцию впоследствии.
Для первого слоя конструкции лучше использовать камни приблизительно одинаковой формы и только с ровными краями. Это позволит уберечь слой гидроизоляции от повреждений в процессе эксплуатации.
Расстояние между камнями должно быть около 5-7 см. А все промежутки заполняются раствором.

Важно: бутовый фундамент монтируют по подобию кирпичной кладки, подгоняя камни киянкой.

В рядах расположение камней стоит менять. То есть, один ряд материала кладут ложком, второй ряд — тычком.
Чтобы проведение работ было ускорено, лучше выложить камни по всему периметру будущего фундамента. Все-таки их вес значителен, и подносить каждый из камней к точке проведения работ будет сложно.
Когда все работы по монтажу основания будут закончены, необходимо залить сверху слой стяжки, которая выступит в роли выравнивающего основания под кладку или монтаж стен. Такую стяжку нужно армировать.
Когда весь фундамент будет готов, его необходимо просушить в течение месяца. А чтобы сушка не была слишком быстрой, лучше накрыть всю конструкцию рубероидом и периодически смачивать её.
Начинать выгонку стен лучше через год, когда ленточное основание устоится и переживет сезонные изменения грунта.

Важно: бутовый фундамент можно выкладывать только в тёплое время года. Поскольку низкие температуры вынуждают бут отнимать тепло у раствора. А это очень негативно сказывается на всей конструкции в целом.

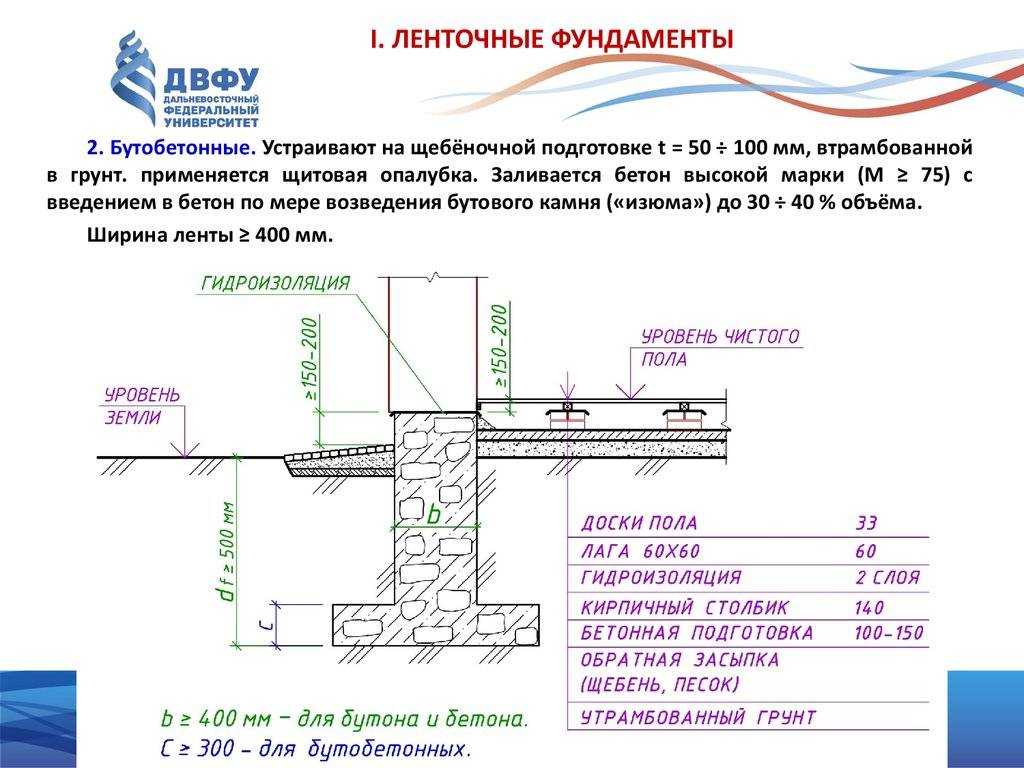

Бутобетонный ленточный фундамент: 🔨 где применяется, технология

Если планируется возведение малоэтажных построек необязательно заливать ленточный железобетонный фундамент. Сегодня известна технология по изготовлению ленточного бутобетонного фундамента. Это основание пользуется большой популярностью среди частных застройщиков при возведении коттеджей, гаражей и подобных построек.

Оглавление:

Преимущества бутобетонного фундамента
Когда можно использовать
Технология строительства ленточного бутобетонного фундамента

Почему фундамент на мини сваях лучше

Методика возведения бутобетонного фундамента очень трудоемкая и требует значительных временных ресурсов. В противопоставлении к ней, намного эффективней смотрится технология по использованию забивных железобетонных и мини свай. В результате такой фундамент получается долговечней со сроком эксплуатации более 100 лет.

Преимущества бутобетонного фундамента

Рассмотрим несколько положительных сторон такого основания:

При соблюдении технологии строительства, возможно возводить даже двухэтажные дома. Однако в этом случае важно учесть реальную несущую способность будущей постройки. Если не произвести точные расчеты, это может привести к плачевным результатам.
Возможность возводить своими руками без привлечения специалистов.
Бутобетонный ленточный фундамент допускается использовать на всех типах грунта. Это важное преимущество, которым обладает далеко не каждый тип фундамента.
Нет потребности привлекать высокопрофессиональную технику и дорогостоящие технологии.
Бутовый камень, использующийся как основной ингредиент, устойчив к низким температурам, грунтовым водам и паводкам. Так, если в вашей местности высокий уровень грунтовых вод, это вовсе не проблема.
Все исходные материалы имеют низкую стоимость, что позволяет использовать его повсеместно.

Рис 1.1: Схема по обустройству основания в условиях разного типа почв.

Мнение эксперта! Не стоит обольщаться всеми этими преимуществами. При всех положительных сторонах, бутобетонный фундамент при отрицательной температуре быстро промерзает. Бутовый камень прекрасный проводник, не отличающийся теплоизоляционными свойствами. В результате следует проводить целый комплекс теплоизоляционных и гидроизоляционных работ. Это может потянуть значительные средства, что удорожит проект в 3 раза. По этим и другим причинам, наша компания рекомендует установку фундамента на основе железобетонных и мини свай. Они не имеют подобных недостатков, плюс ко всему долговечны более 100 лет «жизни».

Когда можно использовать

Хотя строить подобное основание можно на самых разных типах вид почв, существуют определенные ограничения. В первую очередь допускается возведение небольшого строения, не имеющего большую несущую способность. Если вас привлекает данный вид технологии, то обратившись в нашу компанию, специалисты и инженеры произведут необходимые расчеты, позволяющие увидеть реальное значение предполагаемой нагрузки.

Рис 1.2: Бутобетонный фундамент для небольшой постройки вполне оправданное решение

При расчете и определении массы фундамента, крайне важно доверять работу высококвалифицированным специалистам. Так, специалисты из компании «Богатырь» знают технологию по использованию железобетонных свай в комбинации с бутобетонном.

Плюс ко всему, почва не должна иметь склонность к проседанию, оползням и пучению. Учитывая это, наши специалисты в первую очередь производят геологическое обследование и анализ грунта. Благодаря этому можно убедиться в его надежности или наоборот.

Совет эксперта! Строительство такого фундамента допускается только при плюсовой температуре. При холоде, камень забирает в себя тепло из раствора, что ухудшает его технические характеристики, а сам фундамент становится менее прочным.

В противопоставлении к этому, свайный железобетонный фундамент не имеет подобных ограничений. По этой причине он широко используется на территории Российской Федерации.

Технология строительства ленточного бутобетонного фундамента

Процесс работы состоит из нескольких последовательных этапов:

Нулевой цикл. В этом случае осуществляется расчистка земельного участка. Также оценивается состояние грунта. Измеряется уровень залегания грунтовых вод в местности. Только после получения этих данных можно приступать к следующему этапу.
Подготовка строительной площадки. Удаляется верхний плодородный слой почвы, обычно толщиной до 50 мм. При помощи деревянных колышек и бечевки выполняется разметка, где будут выкапываться траншеи.
Земельные работы. Поднятую землю из траншеи можно использовать для выравнивания участка. Если такой потребности нет, ее следует сразу вывезти.
Сооружение подушки под фундамент. Для этого на дно траншеи выкладывается слой щебня и песка. Каждый слой хорошо утрамбовывается. Далее стелиться гидроизоляционный слой внахлест. За счет этого из раствора не будет уходить влага.
После осуществляется заливка раствора, толщиной слоя до 150 мм. Этот слой должен полностью затвердеть. Благодаря этому уложенные сверху бутовые камни не будут вдавливаться. Плюс ко всему, камни между собой не должны касаться друг друга.
Далее производится установка опалубки. Учитывая массу основания, установку укрепляющих балок необходимо устанавливать часто.
Далее можно залить раствор слоем до 2500 мм. В него выкладывается бутовый камень. Он должен выглядывать ровно наполовину. Друг от друга они должны быть расположены с интервалом около 50 мм.

Рис 1.3: Готовый бутобетонный фундамент с выровненной поверхностью, полностью готовой к кладке стен

Совет эксперта! В первом ряде недопустимо выкладывать булыжники, имеющие острые концы, которые способны повредить гидроизоляционный слой.

Швы между собой перевязываться не должны, поэтому кладка осуществляется в вертикальном направлении, при этом должна сохраняться горизонтальная линия.
Далее заливается очередной слой раствора и таким же образом устанавливаются булыжники.

Весь этот процесс повторяется до тех пор, пока ленточный бутобетонный фундамент не достигает необходимой высоты. Самый верхний ряд должен быть полностью покрыт раствором и формируется ровная площадка для возведения несущих стен здания.

Почему фундамент на мини жб сваях лучше бутобетонного

Как видно, технология строительства сравнительно сложная и требует больших трудозатрат. В этом случае применение технологии с использованием железобетонных свай полностью оправдывается.

Такое основание не поддается оседанию, не требует времени для затвердевания.
Оно сразу готово к своей эксплуатации, чего не скажешь за бутобетонное основание.
Требует меньших временных затрат при возведении в 2 раза и более.

Наша компания «Богатырь» делает акцент на современных технологиях, позволяющие за короткий промежуток времени достигать желаемого результата!

Ленточный фундамент или ленточный фундамент

Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размеры конструкции и/или состояние грунта могут потребовать использования фундаментов, которые более устойчивы, чем бутовый фундамент. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
Когда несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные

Пошаговая процедура – Ленточный фундамент

Определите положение несущих стен.
Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
Залить тощим бетоном.
Соберите опалубку и установите нижние основные стержни.
Далее следует установка стартовых стержней колонны.
Связующие используются для связывания стартовых стержней колонны.
Следующим шагом будет установка верхних основных перекладин.
Далее следует установка верхних распределительных стержней.
Теперь залейте бетон в опалубку.
После застывания бетона опалубку можно снять.
Вынутый материал можно использовать для обратной засыпки.

Посмотрите, как ленточный фундамент делается на одной из наших площадок.

BSI-041: Бутовый фундамент | Buildingcience.com

С новыми подвалами довольно легко иметь дело. Их не сложно утеплить. Большинство из них не протекает и не пахнет, а здания на них, как правило, не гниют. ¹ Если вы хотите бросить вызов, попробуйте разобраться с вековыми домами, стоящими на фундаменте из щебня. Эти дома никуда не денутся, и рано или поздно нам придется их ремонтировать и утеплять.

Хорошая новость в том, что мы знаем, как это сделать. Плохая новость заключается в том, что ярлыков не так уж и много. Дни подключения осушителя в подвале и подвешивания стеклопластиковых решеток к обрамлению обода давно прошли. И можно забыть об утеплении основного этажа (потолка подвала) и делать вид, что подвала нет. Нравится вам это или нет, но подвал примыкает к вашему дому – особенно, когда именно там находятся и печь, и водонагреватель, и бойлер, и мало ли что еще.

Имея дело с бутовым фундаментом, в первую очередь мы должны иметь дело с водой. Затем нам нужно разобраться с водой. И, наконец, мы должны иметь дело с водой. Я упоминал, что мы должны иметь дело с водой? Если вам не очень-очень повезет, почти все бутовые фундаменты протекают и отсыревают.

Каждый инженер-строитель скажет вам, что лучший способ справиться с протекающим фундаментом — это выкопать его снаружи, установить дренаж по периметру снаружи, установить дренажный слой поверх гидроизоляции снаружи и на этом закончить. Это теория, и теория работает. ²

Однако, вопреки распространенному мнению, их не нужно выкапывать, чтобы починить и изолировать. Мы можем добраться туда с гораздо меньшими усилиями и деньгами, и это хорошо, когда вы ленивы и скупы.

Взгляните на дом на Фото 1. Построен в 1880 году на бутовом фундаменте. Это была свалка. Каждый раз, когда шел дождь, подвал затапливался. И это был не совсем подвал. Это было что-то вроде высокого подвала с коротким подвалом, прикрепленным к одной стороне. В доме пахло. Плохо пахло. Заплесневелый, затхлый и грязный. Полы промерзали зимой. В холодную погоду невозможно было держать дверь в подвал закрытой из-за сквозняка, устремлявшегося из чистилища. Другими словами, это был идеальный дом для нас, поэтому мы его купили — да, мы с невестой живем в этом доме.

Фотография 1: Сейчас выглядит хорошо —Видели бы вы это место, когда деревянный каркас гнил, а в подвале пахло, фундамент из бутового камня протекал, а полы промерзали.

Мы не могли позволить себе раскопать его снаружи, потому что у нас не было денег, и, кроме того, «Историческая комиссия» ³ не позволила бы нам. Они не хотели, чтобы мы трогали внешний вид бутового фундамента выше уровня земли

Что делать? Отсутствие денег — мать всех инноваций. ⁴ Мы решили соединить короткое подполье с высоким подпольем, обеспечить внутренний дренаж и отделить деревянную конструкцию от бутового фундамента с помощью капиллярного разрыва. А потом утеплить изнутри пенополиуретаном. Подход сработал так хорошо, что за два десятилетия после этого мы сделали на тысячу больше. И так есть другие люди.

Рисунок 1 и Фотография 2 иллюстрируют соединение двух подвальных помещений (или мини-подвалов) друг с другом, создавая единую зону. Пространства для обхода должны быть либо полностью «снаружи», либо полностью «внутри». Полностью внутри проще, когда задействован и подвал. Стена из щебня, отделяющая подполье от подвала, была снесена и заменена колонной. Устранение стены для разгрузки щебня также устранило два существенных пересекающихся тепловых моста. Обратите внимание, что мы также убрали и залили бетоном небольшие окна в подвальном помещении. Эти подвальные окна были ничем иным, как примитивными дырами, которые, по сути, были утечками воды, утечками тепла и заводами гниения.

Рис. 1. Создание единой зоны e — Соедините короткое подполье с подвалом, удалив короткую демпферную стену. Устранение стены разгрузки щебня также устраняет два существенных пересекающихся тепловых моста.

Фотография 2: Разрушение стены сноса — Обратите внимание на маленькую короткую колонну, которая заменяет поддерживающий снос, который был удален, чтобы соединить подполье с подвалом дома.

Затем весь дом был поднят на 1 дюйм, чтобы вставить разрыв капиллярной мембраны из листового пластика из бутиловой мембраны (Фото 3). А потом дом поставили обратно. Это не так сложно, как кажется. На самом деле это довольно просто. Использовались небольшие 10-тонные гидравлические домкраты со стальными угловыми железными кронштейнами, которые были прикручены болтами к деревянному элементу фундамента по периметру. Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине: три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы предотвратить вращение деревянной балки обода. ⁵

Фотография 3: Неверующий сосед — Да, вы действительно можете снять дом с фундамента по секциям за раз с помощью небольших гидравлических домкратов и стальных уголков, привинченных к нижней части деревянного каркаса. Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине: три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы предотвратить вращение деревянной балки обода. Между верхом бутовой стены и деревянным каркасом был установлен мембранный капиллярный разрыв.

Фотография 4: Ванна из пенопласта — Экструдированный пенополистирол поверх слоя гравия поверх существующего комбинированного пола из грязной и разбитой бетонной плиты. Периметральный дренаж располагался в пространстве между пенопластовой «ванной» и периметральной стенкой фундамента в зоне периметрального дренажа зернистого слоя. Внутри пенопластовой «ванны» отлили новую бетонную плиту.

И нет, штукатурка не треснула. Старые здания обладают большой гибкостью. Мы делали секцию за раз и работали по периметру. Двум парням понадобилось три дня, чтобы сделать весь периметр дома. Попутно мы заменили сгнившие участки древесины по мере необходимости. А вот и новость для инженеров-строителей — анкерных болтов не было. Да, в старых домах их нет. И здания все еще здесь. Их не сдувает, потому что они очень тяжелые. Эта штука с гравитацией, по-видимому, работает на них.

Далее шла внутренняя канализация по периметру (Фото 4). Мы установили «ванну» из пенопласта поверх слоя гравия поверх существующего комбинированного пола из грязных и битых бетонных плит. Эта пенная «ванна» не доходила до внутреннего периметра фундамента. Периметральный слив располагался в пространстве между пенопластовой «ванной» и периметральной стеной фундамента. Внутри пенопластовой «ванны» отлили новую бетонную плиту. Стена фундамента из бутового камня по внутреннему периметру и верхний короткий пол подполья были смонтированы из листового полиэтилена и бутилкомпозитной мембраны (Фото 5). Эта мембранная обшивка была герметизирована к капиллярному разрыву, установленному поверху бутового фундамента под деревянным каркасом, а также герметизирована к новой бетонной плите, залитой внутри пенопластовой «ванны». Дренаж фундамента по периметру и нижний слой пеногравия были соединены с воздухонепроницаемым отстойником. В отстойнике был насос, который откачивал воду наружу выше уровня земли (спрятанный за кустами, чтобы не привлекать внимание кучи психов, о которых вы уже были проинформированы).

Фотография 5: «Облицовка бассейна» — Было установлено облицовочное покрытие из листового полиэтилена и бутилкомпозитной мембраны, покрывающее внутреннюю стену фундамента из бутового камня по периметру и верхний короткий пол подполья. Эта мембранная обшивка была герметизирована к капиллярному разрыву, установленному поверху бутового фундамента под деревянным каркасом, а также герметизирована к новой бетонной плите, залитой внутри пенопластовой «ванны».

Фотография 6: Изоляционный слой — Внутренняя поверхность мембранной облицовки была изолирована полиуретановой пеной, наносимой методом прямого распыления – материалом с закрытыми порами высокой плотности.

Фотография 7: Все готово —Плита была окрашена, чтобы она выглядела красиво. Помните, что «зеленый» означает экологичный.

Фотография 8: Вспучивающееся покрытие — В качестве минимальной защиты для незащищенной распыляемой пены рекомендуется использовать жидкий барьер воспламенения. Я думаю, что, возможно, большая кисть заставила бы его работать быстрее — просто мысль.

Внутренняя поверхность мембранной облицовки была изолирована полиуретановой пеной прямого напыления – материалом с закрытыми порами высокой плотности (Фото 6). Плиту впоследствии покрасили, чтобы она выглядела красиво (Фото 7). Рекомендуется наносить жидкий барьер воспламенения – вспучивающееся покрытие (сейчас это требование кодекса), и в конечном итоге оно будет применяться (Фото 8). ⁶

Бутовый фундамент продолжает пропускать грунтовые воды, но эта утечка собирается внутри, а затем выбрасывается наружу.

Реставрация бутового подвала сильно повлияла на дом. Перестал пахнуть. Полы были удобными. Нижняя часть деревянного каркаса дома перестала гнить. Мы сэкономили энергию. По правде говоря, запах, комфорт и гниение были важнее энергии. Но с энергетикой все в порядке. Это своего рода «бесплатно» с комфортом, запахом и долговечностью. Я имею в виду, что это один из наименее дорогих способов починить разрушенный фундамент из щебня, и к тому же он энергоэффективен. Подход вошел в наш репертуар ремонта и вмешательств. И в течение следующих двух десятилетий мы узнали еще кое-что, и подход эволюционировал. Читай дальше.

Большинство людей, которые не хотят терять высоту в фундаменте подвала, часто устанавливают внутренний дренаж по периметру в траншее (Фото 9), а не то, что мы сделали в нашем доме. Это тоже не так плохо, как кажется. Большинство бутовых фундаментов имеют очень тонкие и слабые грунтовые плиты — если они вообще представляют собой что-либо, кроме грязи — которые легко пробить с помощью простых инструментов, таких как кирка, пика и пот. Иногда требуются пила по бетону и пневматический молот. Эта траншея выстлана фильтрующей тканью из геотекстиля и содержит перфорированный дренаж и гравий без мелких частиц. Сливная плитка подключается к отстойнику или к дневному свету. Затем происходит облицовка внутренней мембраной и изоляция распылением (рис. 2).

Фотография 9: Выемка траншей для дренажа по периметру —Большинство бутовых фундаментов имеют очень тонкие и слабые грунтовые плиты — если они вообще состоят из чего-либо, кроме грязи, — которые легко пробить с помощью простых инструментов, таких как кирка, пика и пот.

Рисунок 2: Дренаж по внутреннему периметру — Траншея выстлана геотекстильной фильтрующей тканью и содержит перфорированный дренаж и гравий без мелких частиц. Сливная плитка подключается к отстойнику или к дневному свету. А затем происходит внутренняя облицовка мембраной и изоляция распылением. Эпоксидное покрытие на верхней поверхности плиты снижает проникновение пара в пространство.

Многие фундаменты из бутового камня не выступают намного выше уровня земли. Установка прочного капиллярного разрыва является необходимостью наряду с понижением непосредственно прилегающего уклона (Фото 10). Многие несущие балки, как правило, приходится заменять из-за серьезной гнили (Фото 11), а подоконники необходимо восстанавливать (Фото 12). Это не варианты, особенно когда добавляется изоляция изнутри. Энергия и воздушный поток больше не будут доступны для сушки. Смачивание снизу должно быть устранено, а смачивание снаружи должно контролироваться — наружные дренажные плоскости и задняя вентилируемая облицовка — или, как минимум, вентилируемая сзади деталь отделки «водяного стола». Сообщите Исторической комиссии, что бабушка слышала, как бабушка говорила, что раньше в доме был такой.

Фотография 10: Капиллярный прорыв Критический — Многие фундаменты из бутового камня не выступают намного выше уровня земли. Установка прочного капиллярного разрыва является необходимостью наряду с понижением непосредственно прилегающего уклона.

Фотография 11: Прогнившие несущие брусья — Многие несущие брусья обычно приходится заменять из-за серьезной гнили.

Фотография 12: Восстановление сборки порога — Болты и подвески, еще болты и подвески и многое другое…

В тех случаях, когда высота позволяет хорошо изолировать верхнюю часть существующей плиты. Обратите внимание на «пенопластовую ванну» на Фото 13 и Рисунке 3, но также обратите внимание на «изюминку» подхода. Хитрость этой детали заключается в том, что зернистый дренажный слой под пенопластовой изоляцией и «еще не отлитой» плитой был заменен дренажным матом толщиной ¾ дюйма, который поднимается вверх по стенам примерно на фут. ¾-дюймовый мат делает то, что раньше делали 4-дюймовые камни. Также обратите внимание, что изнутри стена фундамента не полностью облицована мембранной облицовкой. В верхней части стенки есть только мембранная подкладка, действующая как капиллярный разрыв. Мы находим, что 2 фунта/фут ³ полиуретановая пена, наносимая распылением, хорошо подходит для внутренней дренажной плоскости, если дренаж предусмотрен в нижней части сборки. Вот где дренажный коврик вступает в игру. Ткань на дренажном мате должна быть обращена «лицом вверх», чтобы при движении по стене ткань предотвращала засорение дренажной матрицы распыляемой пеной при ее нанесении (Фото 14). Также помогает то, что пена для распыления не очень хорошо прилипает к щебню, особенно если вы не очистите стену перед распылением. Отсутствие адгезии способствует дренажу. Сама пена является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов, и если она прилипает к деревянной раме в верхней части фундамента (что она и делает) и если она прилипает к основанию. край пенопластовой ванны на дне фундамента (что он и делает).

Фотография 13: Еще одна пенная ванна — Обратите внимание на «изгиб» в подходе. Хитрость этой детали заключается в том, что зернистый дренажный слой под пенопластовой изоляцией и «еще не отлитой» плитой был заменен дренажным матом толщиной ¾ дюйма, который поднимается вверх по стенам примерно на фут. ¾-дюймовый мат делает то, что раньше делали 4-дюймовые камни.

Рисунок 3: Изолирующие плиты подвала — Там, где запас высоты позволяет хорошо изолировать верхнюю часть существующей плиты. Обратите внимание на «пенную ванну».

Фотография 14: Слой напыляемой пены — Пена сама по себе является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов, и если она прилипает к деревянной раме в верхней части фундамент (что он делает) и если он прилипает к краю пенопластовой ванны на дне фундамента (что он и делает).

Подкладка из пеноматериала станет прекрасным домом для очень удачного механического оборудования (Фото 15). Это оборудование лучше всего, когда оно имеет герметичное сгорание и вентиляцию мощности, так как старый негерметичный фундамент теперь в значительной степени герметичен. Как бы ни была приятна на вид пена — обратите внимание на зеленый цвет, выбранный для покрытия бетонного пола, и зеленый оттенок самой пены — очевидно, очень экологичная — ее действительно следует защищать от механических повреждений и источников воспламенения. Вот где идеально подходят тонкий легкий стальной каркас и гипсокартон (Фото 16 и Фото 17).

Щебень больше не мусор. Лимон превращается в лимонад. И да, энергия экономится.

Фотография 15: Механическое оборудование — Очень хороший дом для очень удачного механического оборудования. Это оборудование лучше всего, когда оно имеет герметичное сгорание и вентиляцию мощности, так как старый негерметичный фундамент теперь в значительной степени герметичен.

Фото 16: Защита изоляционного слоя — Какой бы красивой ни была пена, ее действительно следует защищать от механических повреждений и источников воспламенения. Вот где идеально подходят тонкий легкий стальной каркас и гипсокартон.

Фотография 17: Защитный слой из гипсокартона — Гипс сделан из камня — и камни не горят — это хорошо.
